alexxlab Принудительная вентиляция в туалете и ванной —
Вентиляция в туалете и ванной комнате – важная составляющая подобных помещений.
Она выполняет несколько функций:
- поддерживает нормальную влажность;
- устраняет неприятные запахи;
- удаляет водяной пар.
В помещениях с высокой влажностью вентиляция необходима. В противном случае на поверхностях возникает грибок, а также размножаются различные бактерии и прочие вредные микроорганизмы. При дыхании в таких помещениях человек рискует здоровьем и жизнью. Кроме всего прочего под воздействием влаги портится мебель и изделия из металла.
Поэтому при покупке нового жилья, строительстве или ремонте необходимо уделить особое внимание санузлу. Так как в этом помещении человек проводит немалую часть своей жизни, безусловно важно осуществить монтаж принудительной вентиляции в туалете и ванной.
Существует несколько видов систем вентиляции: естественная и принудительная. Каждая из них имеет свои особенности, а также сильные и слабые стороны.
Оглавление статьи
- Естественная или принудительная вентиляция ванной?
- В каких случаях используют естественную вентиляцию?
- Принудительная вентиляция ванной комнаты
- Как сделать систему принудительной вентиляции в ванной комнате?
- Оборудование для системы принудительной вентиляции
- Совмещенные с выключателем
- Совмещенные с таймером
- Независимый вентилятор
- С датчиком гидростата
- Стоимость работ по установке системы вентиляции
- Расчет принудительной вентиляции
- Вентиляция с рекуперацией в ванной
Естественная или принудительная вентиляция ванной?
Естественная вентиляция предусматривает отверстие в стене, через который воздух из помещения отводится природным путем. Приток кислорода осуществляется чаще всего через щель под дверью.
Минус такой системы в том, что она не предусматривает установку электрических вентиляторов, которые помогают быстрее избавиться от пара и неприятных запахов.
Лучше всего система с отверстием в стене подходит для помещений, которыми пользуются не очень часто. Для семьи с большим количеством людей, часто принимающих душ и посещающих туалет, такая система не подойдет.
В каких случаях используют естественную вентиляцию?
Устанавливают естественную вентиляцию с отверстием в стене в многоквартирных домах, где воздух выводится за счет разниц температур внутри помещения и на улице, а также атмосферного давления. Такая система часто бывает малоэффективной. Чтобы проверить ее работу, можно поднести зажженную спичку или свечку к вентиляционному отверстию. Если пламя затухает или хотя бы колышется, значит, система работает. Если же этого не происходит, устанавливается принудительная приточная вентиляция в ванной и туалете.
Также систему можно проверить, глядя на зеркала и кафель после приема ванны или душа. Если на плитке образовалось большое количество конденсата, а стекло сильно запотело, значит, существующей вентиляции недостаточно.
Небольшое окно или форточку, ведущую на улице также можно считать источником естественной вентиляции. Однако они редкость для традиционных квартир. (у нас тематика сайта не про квартиры) Такие санузлы чаще всего встречаются в частных домах из сип-панелей.
Принудительная вентиляция ванной комнаты
Система принудительной вентиляции – система, состоящая с трубопроводов,(воздуховодов) функция которых – отводить влажный тяжелый воздух из туалета, ванной комнаты и других помещений.
Такая система позволяет создать разветвленную сеть, объединяющую одновременно кухню, ванную и туалет. Из кухни попаданию воздуха в систему способствует вытяжка с принудительной вентиляцией. Из других помещений отвод осуществляется при помощи специальных вытяжных вентиляторов, устанавливаемых для каждой комнаты отдельно. Чаще всего такую систему закладывают при строительстве.
Если же речь идет о квартире, где уже существующая система малоэффективна, ее модернизируют (опять квартира). Как сделать принудительную вентиляцию в ванной комнате? Рассмотрим несколько способов.
Как сделать систему принудительной вентиляции в ванной комнате?
Система принудительной вентиляции в ванной, туалете и каркасном доме в целом может быть установлена как самостоятельно, так и с привлечением специалистов. Первый вариант дешевле, однако, требует знаний и умений, а также серьезных временных затрат. Схема принудительной вентиляции есть на многих сайтах, а также в специализированной литературе. Правда, разобраться в ней может быть непросто.
Специалисты же смогут осуществить расчет принудительной вентиляции, правильно определить аэродинамику, и качественно установить единую систему, в которую будут объединены все помещения, требующие оттока воздуха.
Оборудование для системы принудительной вентиляции
Кроме этого, подбирается оборудование для принудительной вентиляции. На сегодняшний день в продаже есть вентиляторы нескольких видов:
Совмещенные с выключателем
Не самый удачный и экономный вариант, т.к. в данном случае вентилятор начинает работать только тогда, когда в помещении включается свет.
И перестает, когда его выключают. Для полной очистки воздуха и избавления от влаги потребуется затратить больше электроэнергии, чем длится само посещение комнаты.
Совмещенные с таймером
Такое устройство работает в течение заданного временного промежутка. Он может быть задан от нескольких минут до получаса.
Независимый вентилятор
В данном случае требуется установка отдельного переключателя. Устройство работает независимо от освещения и других электроприборов и позволяет регулировать режим включения и выключения.
С датчиком гидростата
Вентилятор наиболее актуален для использования в ванной. Устройство включается, когда в помещении влажность превышает заранее заданное значение.
При установке устройства, все провода должны быть хорошо заизолированы. Кроме этого, выбирая вентилятор, необходимо учитывать размер самого вентиляционного отверстия.
Стоимость работ по установке системы вентиляции
Стоимость установки принудительной вентиляции может зависеть от разветвленности системы и используемых материалов.
Кроме этого, на цену влияет количество подаваемого в помещение свежего воздуха.
Расчет принудительной вентиляции
Расчет системы производится по нескольким формулам:
L= V*n, где L – требуемое количество воздуха в м3/ч, V- объем помещения, n – расчетная кратность обмена воздуха (определяется при помощи таблицы СНиП). Данная формула применима для жилых помещений.
Или L= N*m, где L тот же параметр, что и в предыдущей формуле, N – количество людей, которые находятся в помещении свыше 2-х часов в сутки, m– количество воздуха, необходимое для одного человека. Такую формулу можно применять, как расчета системы принудительной приточно-вытяжной вентиляции в жилом здании, так и в административном.
Если на одного человека приходится менее 20 м2 площади помещения, в таком случае расчет осуществляется по схеме: L = A*k, где А — площадь помещения, k – расход воздуха, который подается на 1 кв.
м. помещения, чаще всего применяется значение, при котором на 1 м2 общей площади требуется 3 м3 свежего воздуха. К примеру, для комнаты размером 15 м2 необходимо минимум 45 м3/ч воздушной смеси.
Вентиляция с рекуперацией в ванной
Минус традиционной системы вентиляции в том, что вместе с влагой из помещения отводится и тепло. Для комнаты, где человек стремится отдохнуть и расслабиться после напряженного дня – это серьезная проблема. Решить ее можно, включая принудительную вытяжную вентиляцию в ванной уже после принятия водных процедур, или, установив систему вентиляции с рекуперацией тепла,
В первом варианте от влаги будет страдать, хоть и непродолжительное время, мебель. Второй гораздо более удобный, практичный и экономичный.
Принудительная вентиляция с рекуператором позволяет сохранить помещение теплым и комфортным для длительного пребывания, при этом мебель и металлические изделия не пострадают от вредного воздействия влаги.
Такие системы получили широкое применение в Европе.
Это энергосберегающая технология, позволяющая снизить потери энергии на нагрев или охлаждение свежего воздуха.
Система позволяет удалить отработанный воздух из любых служебных помещений и подать свежий туда, где это необходимо для комфортного пребывания человека. Тем самым люди не дышат углекислым газом и не тратят лишние средства на постоянный нагрев воздуха в помещении.
Вентиляция с рекуперацией наиболее удачный вариант исходя из соотношения цена-качество.
Принудительная вентиляция в ванной комнате — устройство и установка (фото, видео)
Главная » Ремонт » Вентиляция
ВентиляцияВремя чтения 6 мин.Просмотры 84Обновлено
Для создания благоприятного микроклимата в душевом помещении необходима качественная система очистки воздуха. Принудительная вентиляция в ванной качественно выполняет возложенные на нее обязанности. Она позволяет нормализовать функционирование помещения, избавить его от сырости, повышенной влажности, что обусловлено не только комфортом, но и санитарно-гигиеническими нормами.
Содержание
- Проверка работоспособности
- Разновидности
- Выбираем модель
- Уровень шума
- Двигатель
- Производительность
- Типы моделей
- Монтаж оборудования
- Видео инструкция
Проверка работоспособности
Для того чтобы установить исправность естественного воздухообмена необходимо придерживаться следующих критериев оценки:
- После ванных процедур в комнате остаются запотевшие зеркала, а также керамическая плитка и другие предметы интерьера, что указывает на неисправность вентиляции.
- Поднесенная к вытяжному отверстию в туалете бумага не прижимается к заградительной решетке, то это второй признак неполадок.
Улучшить вентиляцию в помещении можно данными способами:
- прочистка шахты;
- монтаж дополнительного вентилятора;
- установка принудительной системы обмена воздуха.
Разновидности
Не секрет, что при возведении домов предусмотрены специальные параметры, регулирующие состояние гигиенических норм. Именно для этого устанавливается вентиляция в ванной комнате и туалете. Расчетный показатель функционирования системы должен составлять 25 м 3/ч свежего воздуха в квартиру, если же санузел совмещенный, то показатель возрастает до 50 м3/ч. Данные нормы напрямую относятся естественной и искусственной вентиляции без исключения.
Новый вентиляторЕстественное движение воздуха позволяет обеспечить свежестью ванную и туалетную комнаты, руководствуясь законами физики. Это значит, что природа за счет разницы давления и температуры самостоятельно направляет воздушные массы в дом. Отдельно стоит отметить факт, который вызывает существенные затруднения при вентиляции – препятствие закрытых пластиковых окон нормальному функционированию вытяжного отверстия.
Таким образом, для лучшего проветривания помещения их необходимо чаще открывать. Искусственная система при помощи установки дополнительных приспособлений сделает эту задачу легко выполнимой. Типы вентиляторов подразделяются на следующие:
- Вытяжные. Обеспечивает надежное выведение из туалетной комнаты старого воздуха в обмен на новый из соседних помещений.
Вытяжной
- Приточные. Характеризуется принудительной подачей свежего потока одновременно, вытягивая из комнаты отработанную атмосферу.
Приточный
- Комбинированные. Как следует из названия, успешно сочетают в себе качества вытяжной и приточной системы.
Комбинированная система
Помимо, данной градации вентиляционной конструкции, существует еще одна. Она бывает:
- Бесканальной, т.е. обмен воздуха происходит по обобщенным шахтам многоэтажных или частных домов.
- Канальной. Данная система характеризуется особыми подводами к участкам, где необходима интенсивность в процессе очищения атмосферных масс от пара, влаги, неприятных запахов и других вредных компонентов.
В связи с этим вентиляция в ванной и туалетной комнате устанавливается вместе с принудительными системами, осуществляется монтаж вентилятора с отведенным включателем, что делает его применение весьма удобным. Такой способ позволяет применять систему даже вовремя приема водных процедур или посещения туалета.
Выбираем модель
Для того чтобы вытяжное отверстие работало бесперебойно на максимуме своих возможностей стоит очень щепетильно подойти к побору главного функционального изделия – вентилятора. Поэтому необходимо получше изучить отдельные моменты, которые облегчат процедуру определения с видом вентиляционной конструкции.

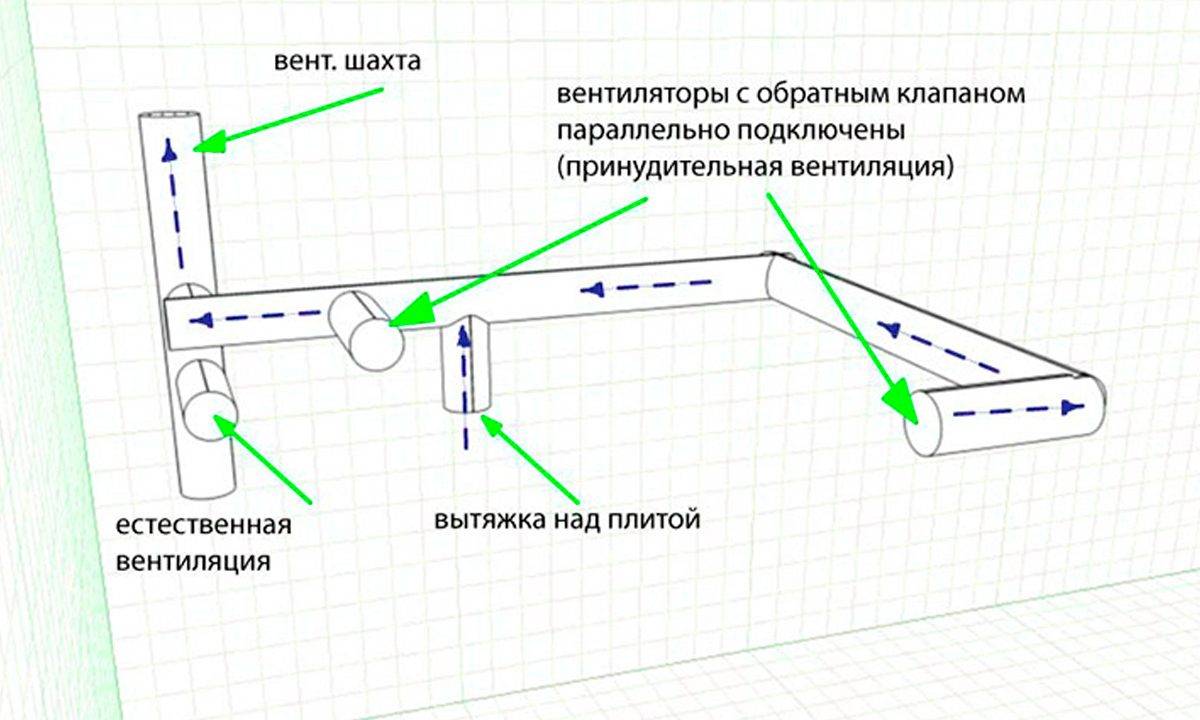

Схема вентиляцииУровень шума
Вполне естественно, что при работе бытовые приборы вырабатывают определенный уровень звука. Для вентиляционного оборудования этот показатель всегда указывается в его паспорте. Ванные и туалетные комнаты позволяют установить систему примерно 35 децибел, что считается высоким уровнем шумоизолированности, так как данный звук не воспринимается человеческим слухом.
Двигатель
Прибор для туалетного помещения должен обладать необходимой мощностью, а также длительным запасом прочности. Именно эти показатели и отвечает двигатель вентилятора. При осмотре следует сразу же обратить внимание на его устройство. Должны присутствовать шарикоподшипники и установленные втулки, от которых зависит продолжительность эксплуатации движка, а также уровень производимого шума. Такие модели по праву считаются наиболее производительными, долговечными, беззвучными.
Мощный вентиляторПроизводительность
Данный показатель считается одним из наиболее важных для функционирования всей вентиляционной системы. За счет производительности можно вычислить какое количество свежего воздуха доходит до ванного или туалетного пространства за 60 минут его работы. Необходимо понимать, что производительность вентилятора напрямую связана со следующими параметрами:
- площадью комнаты;
- уровнем влажности;
- количество активных пользователей.
Нужную производительность вентиляционного оборудования можно установить при помощи достаточно простой формулы. Необходимо общий объем искомого помещения перемножить на кратное значение воздухообмена, показатель, которого, в свою очередь, будет значением количества полной смены атмосферы в туалетном пространстве. Для санузла примерная кратность будет равна показателю от 7 до 10 единиц.
На сегодняшний день, очевидно, что технологии не стоят на месте, поэтому современный рынок уже предоставляет инновационные экземпляры вентиляционной системы со следующими функциями:
- автоматическое подключение к выключателю;
- самостоятельная работа при достижении определенного уровня влажности;
- программная установка задач по различным критериям.
Типы моделей
Вентиляционные конструкции могут обустраиваться с помощью различных конструкций, которые значительно улучшают эксплуатационные характеристики.
Они подразделяются на:
Монтаж оборудования
На сегодняшний день практически каждый из нас сможет осуществить монтаж вентиляционной конструкции самостоятельно. Для успешного завершения необходимо учитывать буквально несколько полезных советов:
Монтаж- Нужно убедиться в отсутствии засоренности общей воздушной шахты, если ответ отрицательный, то ее стоит прочистить.
- Лучше всего создать небольшую щель под дверью для осуществления надежной тяги или установить решеточку на дверном проеме.
- Успешность вентиляции напрямую зависит от грамотно подобранного оборудования. Поэтому необходимо заранее учитывать эксплуатационные качества вентилятора, его безопасность и функциональные возможности.
- Вытяжные модели должен выводить в общий воздухоотводный канал атмосферные массы через специальное отверстие. Данное технологическое отверстие находится в каждой квартире, так как оно обеспечивают естественную вентиляцию.
- Перед началом установки необходимо провести провод для электропитания.
- Монтаж вентиляции проводится только строго по инструкции от производителя, где описаны все тонкости процесса.
Видео инструкция
Что нужно знать о вытяжных вентиляторах для ванных комнат
Вытяжной вентилятор для ванных комнат обеспечивает сухость и отсутствие запаха в ванной комнате. Доступны модели, которые крепятся к потолку, стене или окну.
Наши редакторы и эксперты тщательно отбирают каждый продукт, который мы представляем. Мы можем получать комиссию от ваших покупок.
Наличие вытяжного вентилятора в ванной поможет избавиться от неприятных запахов. Хотя это преимущество важно для людей, пользующихся туалетом, оно затмевается теми полезными свойствами, которые вытяжной вентилятор делает для самой ванной комнаты.
Он проветривает пространство и осушает воздух, важность которого невозможно переоценить.
Когда влажный воздух задерживается, он вызывает отслаивание краски, способствует росту плесени и ржавчине металлических приспособлений. Он может повредить даже стены и потолок. Вентиляция ванных комнат настолько важна, что строительные нормы и правила требуют, по крайней мере, одно открываемое окно в каждой ванной комнате. Многие местные правила также требуют наличия вытяжного вентилятора в ванной комнате.
На этой странице
Что такое вытяжной вентилятор для ванной?
Вытяжной вентилятор для ванной всасывает воздух из ванной и направляет его наружу. Он создает циркуляцию воздуха в помещении, при этом замещающий воздух обычно поступает через дверь или открытое окно. Вентилятор выдувает большую часть влаги, а движение воздуха предотвращает конденсацию оставшейся влаги на поверхностях ванной комнаты.
Вытяжной вентилятор должен иметь свободный выход на улицу, как правило, через воздуховод, проходящий через боковую стену или крышу.
Вентилятор обычно управляется настенным выключателем и получает питание от 20-амперной цепи, которая питает светильники и розетки в ванной. Если к нему подключена нагревательная лампа, может потребоваться собственная 20-амперная цепь.
Типы вытяжных вентиляторов для ванных комнат
В зависимости от конфигурации вашей ванной комнаты вам может подойти один из четырех основных типов:
Потолочное крепление
Вероятно, самый распространенный тип, потолочный вентилятор выбрасывает воздух через воздуховод, который проходит через чердак, к вентиляционному отверстию, установленному на крыше. Этот тип вентилятора может быть расположен в центре ванной комнаты для управления душем, ванной и туалетом.
Канальный вытяжной вентилятор
Канальный вентилятор монтируется в удаленном месте (часто на чердаке) и соединяется с воздуховодом, который заканчивается решеткой, установленной на потолке ванной комнаты. Выходное отверстие проходит через стену или крышу.
Помимо того, что встроенный вентилятор тише потолочного вентилятора, он может одновременно обслуживать несколько ванных комнат.
Вентилятор для настенного или оконного монтажа
Если ванная комната имеет наружную стену, на ней можно установить вытяжной вентилятор, что устраняет необходимость в длинных воздуховодах. Также возможно установить вытяжной вентилятор в окно по аналогии с кондиционером.
Выбор вытяжного вентилятора для ванной комнаты
Институт домашней вентиляции (HVI) рекомендует для ванных комнат скорость вентиляции, составляющую восемь воздухообменов в час.
Производительность вентилятора измеряется в кубических футах в минуту (куб. фут/мин) и прямо пропорциональна площади ванной комнаты до 100 кв. футов. В ванной комнате площадью 70 кв. футов требуется вентилятор мощностью не менее 70 кубических футов в минуту, в то время как для ванной комнаты площадью 50 квадратных футов требуется вентилятор мощностью 50 кубических футов в минуту.
Минимум обычно составляет 50 CFM, так что это самый маленький из доступных.
Ванные комнаты площадью более 100 квадратных футов нуждаются в большей вентиляции, чем требуется по площади. HVI рекомендует увеличить мощность следующим образом:
- 50 CFM на туалет;
- 50 CFM для душа;
- 50 CFM для обычной ванны;
- 100 CFM для гидромассажной ванны.
Если вы уменьшите размер вытяжного вентилятора, ванная комната не будет вентилироваться должным образом. Но нет никаких проблем с увеличением размера. Если вы не можете найти точно такой же вентилятор, лучше выбрать модель с большей мощностью. Негабаритный рекомендуется, если потолок выше, чем восемь футов.
Установка вытяжного вентилятора в ванной
Оконный вентилятор, который подключается к настенной розетке, практически не требует установки, и это может сделать любой, хотя важно, чтобы розетка была защищена от замыканий на землю.
Установка настенного вентилятора является более сложной задачей, поскольку она включает вырезание отверстия в стене и его герметизацию после закрепления вентилятора.
Это может потребовать некоторой электрической проводки, если у него нет вилки. Установка потолочного вентилятора еще более сложна и включает следующие этапы:
Спланируйте маршрут воздуховода
В идеале воздуховод должен быть как можно более прямым и коротким. Обычно проходит через чердак на крышу или боковую стену. Если чердака нет, его, возможно, придется проходить между потолочными балками, что может потребовать снятия гипсокартона.
Вырежьте отверстия
Установщику необходимо вырезать отверстие для вентилятора в потолке и еще одно отверстие для вытяжного вентилятора в крыше или боковой стене.
Установка вентилятора и вентиляционного отверстия
Вентилятор обычно крепится к потолочным балкам с помощью скоб. Вытяжное отверстие крепится к настилу крыши или сайдингу вместе с соответствующим окладом.
Подсоединение воздуховода
Гибкий воздуховод подходит для вытяжных вентиляторов. Он крепится к вентилятору и вентиляционному отверстию.
Подключите вентилятор к источнику питания
Вентилятор подключен к настенному выключателю. Затем он подключается к электрической системе, подключаясь к существующей цепи или создавая новую с собственным автоматическим выключателем. Для всех, кроме самых разбирающихся в электрике домовладельцев, это работа для профессионального электрика.
