Содержание
- 1 Что такое кульман?
- 2 История изобретения кульмана
- 2.1 Устройство кульмана
- 2.2 Особенности эксплуатации кульмана
- 2.3 Электронные кульманы
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством. Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. 1), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Нажмите для увеличения
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы. В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же,установленная на доске,не меняет своего положения. Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
«Плавающая» рейсшина снабжена направляющими роликами, благодаря которым ее легко перемещать вверх-вниз по доске, сохраняя при перемещениях ее горизонтальность. Возможен и стандартный вариант рейсшины, при котором линейка с установленными на ее концах блоками перемещается по двум нитям (лескам), перекинутым через блоки и закрепленным на доске.
На основе по периметру (окружности) диска-планшета нанесена угломерная шкала с градуировкой через один градус. На планшете смонтированы указатель у г л о в, атакже ф и к -с а т о р, который служит для крепления планшета под заданным углом.
Работа на чертежной доске осуществляется следующим образом. Лист бумаги закрепляют на диске-планшете и все линии (горизонтальные, вертикальные и наклонные) проводят с помощью рейсшины. Понятно, что при нанесении вертикальных и наклонных линий диск поворачивают вместе с чертежом на соответствующий угол.
Нашу чертежную доску не сложно изготовить из стандартной чертежной доски и куска фанеры.
Размеры доски зависят от вашего желания, она удобна в эксплуатации, проста по устройству и позволяет выполнять чертежи средней сложности с высокой точностью и значительной производительностью. Повторяем, главное здесь идея, а конструкция тех или иных узлов зависит от вашей смекалки.
Ещё каких-нибудь три десятка лет назад не только в нашей стране, но и по всему миру в просторных залах конструкторских бюро стояли рядами многочисленные кульманы. С тех пор прошло не так уж много по историческим меркам времени, но и его было достаточно, чтобы разительным образом изменить интерьеры таких КБ. Сейчас в них главным рабочим инструментом является компьютер и его разнообразная свита в виде периферии, представляющей различные печатающие устройства. Но во многих КБ где-нибудь в углу ещё можно увидеть стоящие, собранные в кучку, покрытые пылью старые кульманы. Для нашего времени кульман чертёжный уже стал полноценным анахронизмом, таким же, например, как арифмометры в век калькуляторов.
Некоторые конструкторы даже дома имеют ещё подобный старомодный кульман, хотя давно уже забросили его и пользуются компьютерными программами. Эти «мамонты» чертёжного дела утратили полностью своё практическое применение, и их время безнадёжно прошло.
Что такое кульман?
Молодому поколению, пожалуй, потребуется увидеть фото кульмана, чтобы представить, о чём идёт речь. Кульманом называется прибор для черчения, имеющий пантографную систему и представляющий собой прямоугольную деревянную доску, которую можно устанавливать вертикально или под любым углом наклона.
История изобретения кульмана
В своё время эти приборы изготавливала немецкая фирма, которая так же, как и сам прибор унаследовала название от его изобретателя и основателя Франца Кульмана. Хотя есть и другая (правда, ошибочная) версия, что этот чертёжный прибор изобрёл другой немецкий инженер Карл Кульман. Итак, изобретя этот графический инструмент, включающий в себя чертёжную доску, пантограф – металлическую раму-параллелограмм с подвижными шарнирными сочленениями и лампу, укреплённую на кронштейне, Франц Кульман основал фирму «Franz Kuhlmann KG», которая стала изготавливать эти изделия для всего мира.
До тех пор, пока не появились персональные компьютеры, и для них не были созданы программы систем автоматического проектирования (САПР), кульман для черчения не имел никакой альтернативы – он являлся главным рабочим инструментом для армии чертёжников, проектировщиков и инженеров-конструкторов.
Устройство кульмана
Вряд ли кому в голову придёт изготовить кульман своими руками, поскольку, это намного сложнее, чем сделать мольберт. Несмотря на громоздкость, кульман достаточно точное механическое устройство, позволяющее рисовать в плоскости доски прямые линии произвольной длины и под произвольными углами. Прибор мог иметь два варианта подвижной рамы:
- пантографный механизм представлял собой систему стальных рычагов, которые через шарнирные соединения образовывали параллелограмм;
- механизм координатного типа с двумя строго перпендикулярными профилями, по которым могла перемещаться каретка.
На параллелограмме или одной из кареток крепилась угломерная (делительная) головка, от которой исходили под углом 90 градусов две масштабные линейки.
На линейках обычно был нанесён разный масштаб, а сами они имели неодинаковую длину: вертикальная имела длину 300 мм, а горизонтальная – 500 мм. Линейки делались из армированной металлом прозрачной пластмассы или тонкостенного стального профиля. Точность угломерной головки составляла 5′, а её положение можно было зафиксировать в любом положении. Использовались одновременно прямая и обратная шкала отсчёта. С помощью приспособления для смещения головки выполнялись построения проекций под углом. В устройстве предусмотрен тормоз, фиксирующий положение головки. Головку можно поворачивать перпендикулярно к плоскости доски. Была предусмотрена установка печатающего устройства, штриховальных приборов, инструментов для юстировки линеек и т.д.
Особенности эксплуатации кульмана
Поскольку проектирование с помощью кульмана велось на листе ватмана, то оно осуществлялось в трёх плоскостях:
Созданная позднее САПР позволяла сразу делать трёхмерные проекции и часто применяла обратный подход, когда уже после создания трёхмерной модели детали создавались её отдельные проекции.
Электронные кульманы
В настоящее время кульманы в качестве средств проектирования в КБ и на предприятиях России используются всё реже, поскольку не могут конкурировать с САПР по скорости разработки, к тому же значительно облегчает работу конструктора. И хотя, обыкновенный механический кульман уступил свои позиции, на смену ему пришёл электронный кульман в разных вариациях.
Видео о кульмане для черчения
Это полноценная чертёжная система, пригодная для использования как дома, так и на работе. Наклон доски регулируется четырёхступенчатой противоскользящей подставкой. Рейсшина имеет функцию блокировки и механизм стоп-энд-гоу. Комплектуется профессиональной чертёжной головкой.
Интерактивный стол Isis
Характеризуется интерактивными возможностями при простоте использования. Вертикальное или горизонтальное положение стола и программное обеспечение позволяет использовать его в роли интерактивной доски, кульмана, фотоальбома, карты, инструмента для презентаций.
Устройство имеет гладкую ламинированную светоотражающую столешницу с изменяемой высотой и любым углом наклона. Отдельно к системе можно приобрести интерактивный проектор с ультракоротким фокусом.
В этом интерактивном кульмане при прежней простоте использования предусмотрены дополнительные интерактивные возможности. Этот комплекс не только отличается многофункциональностью, но и мобильностью, поскольку приспособлен для передвижения. В его состав входят:
- белая доска размерами 1440х900 мм, снабжённая передвижным механизмом с электрической регулировкой;
- ноутбук;
- интерактивный короткофокусный мультимедийный проектор, подключаемый к ноутбуку.
Преимущества данного комплекса:
- мобильность позволяет быстро переместить его без разборки;
- с помощью интерактивного проектора любые изменения, произошедшие на доске, считываются и переносятся тотчас же в компьютер;
- очень удобен не только для рисования и моделирования, но и презентаций и демонстраций;
- высотой и углом наклона интерактивной доски легко управлять с пульта электрического механизма;
- снабжён горизонтальной выдвижной полкой для установки ноутбука;
- для мультимедийного проектора предусмотрено верхнее крепление.
Электронный кульман «iTable»
Компания «Nettle» ещё в 2011 году представила миру голографический стол «NettleBox», которые представлял собой систему визуализации, формировавшую у наблюдателя ощущение реальности демонстрируемого объекта. А компания «Неолант» порадовала электронным кульманом «iTable», который смог заменить все элементы, которые использовались в ходе презентаций: экран, проектор, ноутбук.
«iTable» — это, по существу, программно-аппаратный комплекс, в котором объединились электронный стол и сенсорный экран. Под работу на нём можно адаптировать программное обеспечение, которое создано для решения оригинальных задач разных заказчиков, или взятое от «Autodesk». В случае использования системы автоматического проектирования «Autodesk» становится способен выполнять все функции старого доброго кульмана. С этим архаичным чертёжным инструментом «iTable» роднит огромная величина экрана, достигающего в диагонали 60 дюймов, но современное устройство имеет ещё и прекрасные демонстрационные возможности.
Поскольку «iTable» имеет очень удобную и функциональную сенсорную интерактивную панель, то с его помощью становится проще работать с объектами проектирования. Например, для просмотра объекта в двухмерном или трёхмерном пространстве можно задать координаты точки, если дотронуться до экрана пальцем в нужном месте изображения. У экрана есть гидравлический подъёмник, с помощью которого его положение можно изменять с вертикального до горизонтального. С помощью этого устройства идеально демонстрировать конструкторские разработки, обходясь при этом без привычных устройств: экрана, проектора и компьютера.
К тому же, «iTable» можно использовать в качестве дублирующего экрана, если подключить его к компьютеру. Для совместного функционирования двух устройств предназначено решение «Autodesk Inventor» с функцией ассоциативности. Если на компьютере изменить деталь, то это отобразится на модели объекта, видимой на «iTable».
А Вы когда-нибудь пользовались кульманом или знаете его только по картинкам? Расскажите об этом в комментариях.
никуме, колледже, если вы занимаетесь конструированием каких-либо домашних приспособлений, механизмов или поделок, если вы желаете вычертить план и конструкцию вашего дачного домика, теплицы или системы полива огорода, если вы увлекаетесь моделированием военной техники, то вам обязательно пригодятся простые чертежные инструменты, которые достаточно просто смастерить самому из доступных материалов.
И тогда любая чертежно-конструк-торская работа, которую обычно сложно выполнить в домашних условиях из-за отсутствия чертежных инструментов, станет простой и легкой.
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством. Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии
легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. /), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы. В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же, установленная на доске, не меняет своего положения. Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
Лучший чертежный стол 2021 года!
Независимо от того, являетесь ли вы архитектором, художником, инженером, картографом или кем-либо еще, кто проводит чрезмерное количество времени, согнувшись с ручкой, карандашом или стилусом в руке, расположенное под углом рабочее пространство имеет важное значение для вашего собственного здоровья, долголетия и благополучия. -сессионная выносливость. Хороший чертежный стол позволяет пользователю регулировать рабочий угол в соответствии со своими личными предпочтениями. <em>а также, </em>в зависимости от таблицы, предоставляет множество других функций, которые поддаются различным сценариям использования и профессиям.
Но не все таблицы одинаковы. Чтобы помочь вам найти идеальный чертежный стол для вас, мы рассмотрели некоторые из лучших вариантов чертежных столов в 2021 году и выделили то, что мы считаем лучшими чертежными столами для различных контекстов.
Связанный: 5 лучших планшетов для рисования с перьевым дисплеем с экраном в 2020 году
Ниже приведен наш тщательно подобранный список лучших черновиков столов, каждый из которых предназначен для разных нужд и ниш.
Помните, что если у вас есть какие-либо вопросы о выборе подходящего чертежного стола или какие-либо предложения по таблицам, должен быть в этом списке, не стесняйтесь обращаться к нам в комментариях ниже.
Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)
- Цена: $ 191
- Производитель: Studio Designs
- Габаритные размеры: 43,25 дюйма x 24 дюйма x 31,5 дюйма
- Рабочая поверхность: 38 ″ x 24 ″
- Материал: закаленное стекло, толстостенная сталь
- Вес: 48 фунтов
Studio Designs Future может не иметь переносимости других столов на колесиках или огромного объема встроенного хранилища по умолчанию, но Futura стоит в нашем списке лучших столов для черчения в целом из-за его огромной настраиваемости и бессмертного качества сборки. Этот стол должен быть построен на долгие годы. Это таблица, созданная для роста с участием вы, в соответствии с вашими потребностями.
Благодаря большому рабочему пространству из закаленного стекла синего цвета и множеству стандартных боковых лотков Futura может удовлетворить большинство потребностей прямо из коробки. Но что В самом деле Он сияет благодаря огромному количеству аксессуаров, которые можно приобрести в магазине Studio Designs — от сотовых держателей для карандашей до лотков для рисования, дополнительных ящиков и любых других аксессуаров, которые вам нужны, его можно прикрепить к Futura, чтобы построить идеально стол для вас.
Связанный: 8 лучших планшетов для рисования для детей 8-12 лет
- Всего: $ 157.04
- Производитель: Studio Designs
- Габаритные размеры: 28 ″ x 42,20 ″ x 28 ″
- Рабочая поверхность: 35,5 ″ x 23,75 ″
- Материал: стекло, сталь
- Вес: 48 фунтов
Studio Designs 10053 — это элегантный высококачественный чертежный стол с подходящим местом для хранения и доступным для архитекторов. В отличие от традиционных художников и их набора красок, спиртов, материалов, кистей всех размеров и любого другого набора сухих и влажных материалов, архитекторам нужны компактные, эффективный хранилище для карандашей для черчения, технических ручек, Т-образных квадратов, шаблонов эллипсов и других инструментов.
Стеклянное рабочее пространство позволяет освещать его, позволяя ему функционировать как световой стол — еще одна бонусная функция для архитекторов, которые все еще предпочитают карандаш и бумагу на ранней стадии своего процесса, прежде чем переходить на свое программное обеспечение. При цене 157 долларов 10053 не будет стоить вам руки и ноги за прочное, надежное качество сборки, которое обеспечивает Studio Designs, и будет комфортно вписываться в большинство рабочих мест.
Связанный: Как рисовать в Google Документах: пошаговое руководство
Лучший чертежный стол для художников-комиксов: Чертежный стол Sedeta 55 ″
- Цена: 135,99 долларов США
- Торговая марка: Sedeta
- Габаритные размеры: 55 ″ × 23,6 ″ × 30 ″
- Рабочая поверхность: 31,5 ″ x 15,7 ″
- Материал: дерево, армированное сталью
- Вес: 52,4 фунта
Стол для рисования Sedata — это минималистичный стол для рисования без излишеств, который особенно хорошо подходит для художников.
Полутоновая серая отделка делает его отличным нейтральным фоном, который не просачивается в вашу работу, а на боковом столике достаточно места, чтобы запачкать руки, не перегружая его.
С несколькими дополнительными ящиками для хранения по вашему выбору дополнительное пространство на полках будет достаточно для всех ваших принадлежностей и может быть настроено по своему вкусу. Еще одним важным преимуществом чертежного стола Sedata является полка за рабочим пространством для рисования, которая может поддерживать подставку для ноутбука или монитор для ваших важнейших справочных материалов.
Альтернатива: Мобильный стоячий стол SIDUCAL
- Цена: 89,99 долларов США
- Торговая марка: SIDUCAL
- Габаритные размеры: 31,49 ″ x 21,65 ″ x 27,5 ″
- Рабочая поверхность: 31,5 ″ x 11,8 ″ x 2
- Материал: инженерное дерево, металл
- Вес: 30,8 фунтов
При весе всего в 30 фунтов, мобильный стенд SIDUCAL Mobile Standup Desk, как следует из названия, является самым портативным чертежным столом в этом списке.
Но что действительно делает его местом среди других, сравнительно более тяжелых (и дорогих) вариантов, так это его общая ценность; Он не только обеспечивает адекватное, если не агрессивно минималистское рабочее пространство, которое можно легко перемещать, но и также функционирует как полноценный стоячий стол.
Секрет полезности, которую это обеспечивает помимо более здоровой и более эргономичной функции, заключается в том, что эта вторая регулируемая полка может быть идеально подставка для ноутбука, iPad или монитора, обеспечивающая центральный дисплей для вашего файла PureRef. Однако ему не хватает значительного места для хранения, но есть более низкая полка.
- Всего: $ 92.99
- Торговая марка: Topeeakmart
- Габаритные размеры: 40,9 х 23,6 х 31,5 »
- Рабочая поверхность: 35,4 ″ x 26,3 ″
- Материал: железо, стекло, пластик
- Вес: 40,1 фунта
Стеклянный чертежный стол Topeakmart — самый безопасный вариант для тех, кто ищет первоклассный чертежный стол из стекла стоимостью менее 100 долларов.
С точки зрения функциональности, стол по существу взаимозаменяем со столами по цене 150 долларов, что дает возможность даже Studio Designs за свои деньги.
Это тоже не похоже на бумажные особенности в ущерб качеству сборки и долговечности; Стеклянный чертежный стол Topeakmart имеет солидную базу достоверных положительных отзывов клиентов, удовлетворенных как качеством материала стола, так и простотой сборки.
Стеклянный чертежный стол Topeakmart с углом наклона 60 градусов, регулируемыми боковыми подносами, сотовыми держателями для карандашей и набором из двух ящиков из нетканого материала должен стать сильным соперником для тех, кто ищет первоклассное качество по ценам на торцевые крышки.
- Цена: 449,99 долларов
- Производитель: Studio Designs
- Габаритные размеры: 43¼ «x 24» x 31½ «
- Рабочая поверхность: 38 ″ Ш x 24 ″
- Материал: сталь, закаленное стекло
- Вес: уточняется
В то время как Studio Designs Artograph LightPad с приличным отрывом является самым дорогим столом в этом списке, 449,99 долларов на самом деле очень много для светового стола.
Из-за отсутствия спроса и растущей новизны сопоставимые устройства в последние годы стали дороже, и многие покупатели ищут подержанные световые столы старой школы.
Artograph, с другой стороны, стоит столько, сколько вы можете рассчитывать заплатить за световой стол Craigslist в приличном состоянии, но он поставляется с совершенно новой светодиодной подсветкой со сроком службы 50000 часов, надежно уложенной под толстым слоем пленки. закаленное стекло. Весь стол изготовлен из толстой стали и имеет удобные варианты хранения с тремя ящиками и боковыми подносами.
- Цена: 129,99 долларов
- Производитель: Sedata
- Габаритные размеры: 64 ″ × 23,6 ″ × 59 ″
- Рабочая поверхность: 23 ″ x 15,5 ″
- Материал: инженерное дерево
- Вес: 78 фунтов
Компьютерный стол Sedata со столом для рисования — это сверхмощное рабочее место, рассчитанное на длительные перевозки. Благодаря пятиуровневому пространству полок в виде прикрепленного книжного шкафа и трехуровневым полкам с легким доступом, дополняющим и без того большую рабочую зону, Sedata предлагает больше места для хранения, чем вам, вероятно, понадобится.
По нашему мнению, пространство на полках, в отличие от встроенных ящиков и лотков, может предложить большую полезность и настраиваемость для тех, кто готов забрать контейнеры и аксессуары в соответствии со своими потребностями, что делает Sedata более универсальным для надстройки. Он также удивительно легкий для своих габаритных размеров и имеет простой, скромный вид, который будет гармонировать практически с любым домашним декором. В целом Sedata больше подходит художникам, иллюстраторам и мастерам, а не архитекторам или чертежникам, которые выиграют от большей рабочей поверхности и более специализированных инструментов.
Альтернатива: 2-компонентный стол Comet Art Studio Designs
- Всего: $ 134.00
- Производитель: Studio Designs
- Габаритные размеры: 23,75 х 50 х 29,5 дюймов
- Рабочая поверхность: 36 ″ x 23,75 ″
- Материал: металл 58%, ПБ / ПВХ 25%, полипропиленовая ткань 8%, полиуретан 3%, пена 3%, фанера 2%, пластик 1%
- Вес: 56,2 фунта
Несмотря на то, что ему не хватает размеров Sedata, The Comet Art Table дает вам отличное хранилище хлопнуть для вашего пространственного доллар с тремя ящиками большего размера прямо под рукой.
Если вам не хватает места и вы хотите, чтобы большая часть ваших принадлежностей была под рукой, а не в специальных контейнерах или стеллажах, стол Comet Art Table имеет больше места в своих ящиках, чем большинство чертежных столов такого размера, и поставляется с меньшими габаритами. ручная полка, которую можно использовать для большего количества вариантов удаленного хранения. Единственный реальный недостаток Comet Art Table — это отсутствие боковых лотков с быстрым доступом, но это можно исправить, быстро посетив веб-сайт Studio Designs или Магазин контейнеров.
Ваш любимый стол отсутствует в этом списке? Расскажите нам об этом, мы будем рады это услышать. И не стесняйтесь задавать нам любые вопросы в комментариях ниже!
По теме: 5 лучших бесплатных программ для рисования в 2020 году для Windows, Mac и Linux
Программы для Windows, мобильные приложения, игры — ВСЁ БЕСПЛАТНО, в нашем закрытом телеграмм канале — Подписывайтесь:)
Чертежная доска кульман своими руками.
Чертежная доска. Доска с рейсшиной(нем. Reißschiene , от reißen — чертить и Schiene — шина, рельс), чертёжная линейка для проведения параллельных линий с поперечной головкой на одном конце (рис.1). Различают рейсшины с двухпланочной головкой (длина линейки 800–1400 мм) и с однопланочной головкой (500–750 мм). Рабочая кромка линейки у однопланочных рейсшина ориентирована под углом 90° к головке. Рейсшина с двухпланочной головкой обеспечивают проведение линий с наклоном под любым углом. Изготавливаются рейсшины обычно из древесины твёрдых пород.
Рис.1. |
Штриховальный прибор служит для нанесения большого числа параллельных линий на одинаковом расстоянии друг от друга (рис.2). Прибор состоит из линейки с угломерным приспособлением, крепёжной обоймы, штанги, приводного рычага с возвратной пружиной. При нажатии на рычаг, насаженный на штангу, происходит перемещение штанги, несущей на себе обойму с линейкой, на заранее заданный шаг штриховки от 0,2 до 10 мм.
Обойма может быть закреплена в любой точке штанги на длине 100 мм. Угломерное приспособление с фиксатором обеспечивает установку линейки под углом от 0 до 180°. Штриховальный прибор может быть автономным, закрепляемым в любом месте чертежа с помощью фиксирующих игл, либо соединённым с чертёжным прибором.
Чертежные доски изготавливаются различных размеров, и из мягких пород древесины. Служат они для крепления чертежных листов бумаги, специальных чертежных приборов (рис.3). Доска должна лежать на столе с уклоном примерно 15-30°.
Рис.3. |
Пантограф (от греч. pan , род. падеж pantos – всё и…граф), прибор, служащий для перечерчивания планов, карт и т. п. в другом, обычно более мелком масштабе. Пантограф изготовляют различных размеров и разных конструкций (подвесные, на колесиках и др.). На рис.4 изображен так называемый подвесной пантограф, вес линеек которого частично компенсируется натяжением оттяжек.
Подвесной пантограф обладает по сравнению с др. конструкциями более мягким, плавным движением и даёт более высокую точность копий. Он состоит из четырёх попарно параллельных линеек, соединённых между собой шарнирами в точках А
Рис.4. |
Кульман
Кульман – чертежный прибор пантографной системы в виде доски, установленной вертикально или под углом. Название происходит от наименования немецкой фирмы Сullmann , выпускающей эти приборы.
Умение хорошо чертить и читать чертежи необходимо не только инженеру или технику, без него не обойтись ни одному любителю мастерить, всем, кому приходится делать объемное макетирование . В конструкторских бюро пользуются специальными чертежными приборами . Простейший из них вы можете сделать сами. Он состоит из прямоугольной рамки и передвижной поперечной линейки для проведения параллельных линий.
Из планок (20 мм х 20 мм в поперечнике) сделайте рамку по рис. В. Две одинаковые планки подлиннее 1 соедините планками покороче 2, как показано на рис. А. Будьте осторожны, чтобы рамка не искривилась при склейке. Размер рамки определяется опытным путем — она должна плотно прилегать к краям вашего письменного стола. С наружной стороны прибейте по углам рамки четыре треугольника 3 из тонкой фанеры или жести.
Затем привинтите к углам рамки шесть роликов 4 для протягивания бечевки от поперечной линейки. Расположение роликов и порядок протягивания бечевки представлены на рис. С.
Через шесть роликов 4 протяните бечевку 5 и подвесьте на ней поперечную линейку 6. Прочная и тонкая бечевка не должна растягиваться. Протянув бечевку сквозь отверстия в поперечной линейке (в качестве линейки 6 можно использовать старую чертежную линейку), сильно натяните ее.
Ролики 4 можно выточить на токарном станке из металла, пластмассы или из дерева твердой породы. (Можно воспользоваться и готовыми роликами диаметром около 15 мм, скажем, от детских игрушек). Обратите внимание, как ролики должны крепиться к рамке. Этот момент показан в деталях на рис. D. В
Передней части рамки ролики прикрепляются с обеих сторон — сверху и снизу (рис. Е), а в задней части они привинчиваются к боковой поверхности планок — (рис. F).
В каком бы месте вы ни потянули за линейку 6, она всегда передвинется параллельно своему исходному положению.
Приложив треугольник к ребру линейки 6, можно проводить параллельные линии по вертикали, по горизонтали и под углом по всей поверхности стола.
Наиболее терпеливые из вас могут сделать более усовершенствованный чертежный прибор , конструкция которого представлена на рис. G, Н, I, К. Вместо рамки, прилегающей к краям письменного стола, можно смонтировать передвигающий линейку механизм непосредственно на чертежной доске (рис. G). Подвижная линейка 6 устанавливается вертикально, а по ней перемещается ползунок 10 с особой головкой И и двумя линейками 7, расположенными под прямым углом.
Ролики и бечевка, т.е. механизм, приводящий в движение линейку, подготавливаются в соответствии с рис. С и D, однако, крепятся ролики иначе. С левой стороны ролики 4 привинчивают к боковым ребрам доски 9 (рис. I), а справа — их подвешивают парами на специальном кронштейне 8, сделанном из изогнутого куска толстой жести. Благодаря продолговатым прорезям для винтов, крепящих кронштейны, можно регулировать натяжение бечевки 5, рис.
Н и К (не забудьте, что бечевки 5 должны перекрещиваться с правой стороны доски 9 между роликами 4). О том, как сделать ползунок 10 (рис. G) и подвижную головку 11 с линейками 7, мы расскажем вам позже.
1. Чертежная доска.
2. .
3. .
4. .
5. .
Чертежная доска.
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством. Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. 1), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Нажмите для увеличения
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы. В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же,установленная на доске,не меняет своего положения. Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
«Плавающая» рейсшина снабжена направляющими роликами, благодаря которым ее легко перемещать вверх-вниз по доске, сохраняя при перемещениях ее горизонтальность. Возможен и стандартный вариант рейсшины, при котором линейка с установленными на ее концах блоками перемещается по двум нитям (лескам), перекинутым через блоки и закрепленным на доске.
На основе по периметру (окружности) диска-планшета нанесена угломерная шкала с градуировкой через один градус. На планшете смонтированы указатель у г л о в, атакже ф и к -с а т о р, который служит для крепления планшета под заданным углом.
Работа на чертежной доске осуществляется следующим образом. Лист бумаги закрепляют на диске-планшете и все линии (горизонтальные, вертикальные и наклонные) проводят с помощью рейсшины. Понятно, что при нанесении вертикальных и наклонных линий диск поворачивают вместе с чертежом на соответствующий угол.
Нашу чертежную доску не сложно изготовить из стандартной чертежной доски и куска фанеры. Размеры доски зависят от вашего желания, она удобна в эксплуатации, проста по устройству и позволяет выполнять чертежи средней сложности с высокой точностью и значительной производительностью. Повторяем, главное здесь идея, а конструкция тех или иных узлов зависит от вашей смекалки.
Е.кирин новые
чертежные
инструменты
домашнего КБ
никуме, колледже, если вы занимаетесь конструированием каких-либо домашних приспособлений, механизмов или поделок, если вы желаете вычертить план и конструкцию вашего дачного домика, теплицы или системы полива огорода, если вы увлекаетесь моделированием военной техники, то вам обязательно пригодятся простые чертежные инструменты, которые достаточно просто смастерить самому из доступных материалов.
И тогда любая чертежно-конструк-торская работа, которую обычно сложно выполнить в домашних условиях из-за отсутствия чертежных инструментов, станет простой и легкой.
ЧЕРТЕЖНАЯ ДОСКА
Домашнему конструктору кроме обычного набора чертежных инструментов (линейка, циркуль, карандаш) необходима чертежная доска с рейсшиной (или кульман).
Чертежная доска с обыкновенной рейсшиной удобна, но не позволяет проводить вертикальные и наклонные линии под заданными углами, так как не снабжена угломерным устройством. Понятно, что работа на такой доске малопроизводительна. Чертежный кульман, в котором линии
легко проводить под любым углом, занимает много места и его трудно приобрести.
Поэтому предлагаю смастерить самодельную, малогабаритную,удобную в пользовании чертежную доску с «плавающей» рейсшиной и поворотным вспомогательным диском-планшетом, которая будет выполнять свои обязанности не хуже кульмана.
Подобная чертежная доска (рис. /), как уже говорилось, состоит из доски-основы, «плавающей» рейсшины и поворотного вспомогательного диска-планшета, на котором и осуществляется собственно черчение.
Диск-планшет смонтирован в круговой полости основы на оси, благодаря чему имеет возможность вращаться относительно основы. В этом поворотном планшете — вся соль предложения. Таким образом, при необходимости провести линии под каким-либо углом мы поворачиваем под этим углом планшет с укрепленным на нем чертежом. Рейсшина же, установленная на доске, не меняет своего положения. Для облегчения вращения планшета между ним и основой предусмотрены стальные шарики, смонтированные в кольцевых пазах диска и основы (но можно придумать и другую конструкцию узла скольжения).
Как сделать детский стол для творчества своими руками
У вас есть маленькие дети или малыши, которые любят заниматься декоративно-прикладным искусством по всему дому? Соберите этот простой детский стол для рисования своими руками, чтобы дать ему специальное пространство для создания всех своих творений!
Этот пост спонсируется Waterlox. Все мнения наши собственные. Спасибо за поддержку брендов, которые делают Charleston Crafted возможным!
Наши дети растут так быстро, что невероятно наблюдать, как работает их маленький ум.
Они любят заниматься декоративно-прикладным искусством. Сюда входят наборы для творчества, раскраски, пластилин, кинетический песок и многое другое.
Но у нас нет подходящего места для этого.
Ранее в этом году мы собрали этот очень милый радужный стол, но оказалось, что он недостаточно велик, чтобы что-то разложить, и на самом деле недостаточно велик, чтобы двое детей могли что-то делать вместе.
Итак, к предстоящему рождественскому подарку мы построили большой функциональный стол для творчества и рукоделия, который мы так рады подарить детям в рождественское утро!
Этот проект отлично сочетается с нашей выставкой для детей, сделанных своими руками!
Этот художественный стол будет стоять в нашей «игровой комнате на чердаке» за пределами детских комнат, где в настоящее время у нас есть книжная полка Монтессори, обращенная вперед, и полка для игрушек Монтессори.
Мы рады предоставить им функциональное игровое пространство для декоративно-прикладного искусства, в котором есть место для хранения и функциональность.
Прокрутите вниз, чтобы узнать больше о том, как мы построили эту станцию декоративно-прикладного искусства своими руками, и получите чертежи деревообработки, чтобы построить свой собственный!
Стол для творчества и рукоделия
Мы давно хотели построить большой центр декоративно-прикладного искусства для наших малышей, и нам очень понравился дизайн популярного бренда Guidecraft.
Центр искусств Guidecraft Deluxe имеет множество замечательных элементов, и нас очень вдохновил дизайн, поэтому мы использовали его в качестве основы для создания собственного стола с элементами, которые, по нашему мнению, были наиболее ценными.
Если вы думали о версии Guidecraft, рассмотрите возможность создания нашей версии DIY за небольшую часть стоимости!
Мы также разработали контейнер для принадлежностей для творчества, который идеально помещается на верхней полке стола, чтобы ваши дети могли доставать наиболее часто используемые предметы и держать их под рукой.
Кэдди тоже легко построить, и у нас есть планы для тех, что внизу!
Этот стол идеально подходит для мастерской или просто для того, чтобы превратить любую комнату в мастерскую с функциональным письменным столом. Давайте погрузимся в это!
Ознакомьтесь с нашим руководством и чертежами по дереву, чтобы узнать, как построить башню для обучения детей!
Как сделать детский стол для рукоделия своими руками
В нашем посте вы найдете хороший общий обзор того, как сделать свой собственный стол для рукоделия для ваших детей, но вы можете получить полные чертежи по дереву чуть позже.
Самое лучшее в этом проекте? Его можно сделать из одного листа фанеры!
Конечно, фанера стоит дорого, но мы разработали этот проект, чтобы использовать только один лист 3/4″, что делает его бюджетным проектом, особенно для такого большого листа.
Шаг первый: сделайте надрезы
Все вырезы есть в наших загружаемых чертежах деревообработки в формате PDF, но помните, что все они из одного листа фанеры!
При обращении с большим листом фанеры толщиной 3/4″ помните о безопасности.
Очень сложно (и не очень точно) протолкнуть целый лист фанеры только через настольную пилу, поэтому мы предпочитаем использовать нашу адаптивную систему резки Kreg или погружную пилу и направляющую для резки.
Шаг второй: сборка полок
После того, как все вырезано и отшлифовано, мы приступили к самой интересной части сборки!
Первым делом нужно было собрать стеллаж, который служит местом для хранения корзин.
Мы разработали полки, чтобы они подходили для этих контейнеров от Target, которые недороги, но отличного качества, особенно для материалов для рукоделия.
Шаг третий: Прикрепите стол
Затем мы прикрепили ножки к столешнице арт-стола, а затем прикрепили его к стеллажу.
Мы разработали эту модель по высоте для 3-летнего ребенка, но ножки можно отрегулировать так, чтобы они были короче или выше для ребенка другого возраста.
Огромная столешница для детского стола для творчества своими руками. В нем так много места, чтобы разложить свои предметы и играть в веселые игры, ничего не падая с края.
Шаг четвертый: аксессуары
Одна из самых крутых особенностей нашего стола для рукоделия и рукоделия заключается в том, что на его конце есть место для рулона крафт-бумаги, которое можно вытащить, чтобы рисовать или использовать в качестве крышки. за стол!
Мы купили этот рулон бумаги на Amazon и прикрепили к ножкам дюбеля, из которых рулон бумаги можно развернуть.
Затем мы построили небольшой магнитный стержень, чтобы удерживать бумагу на месте, вставив магниты в стол и короткий деревянный стержень.
Таким образом, бумага выходит, зажимается, дети играют, потом вы отрываете ее, вставляете в рамку на стене и начинаете заново.
Пятый этап: окрашивание и отделка
Стол полностью собран, и пришло время его окрашивания и отделки.
Для этого мы обратились к нашим друзьям из Waterlox. Так же, как несколько недель назад для нашего современного журнального столика, мы использовали Tung Oil Tung Oil Tung Oil от Waterlox и отделку Tung Oil Finish для этого арт-стола.
Waterlox TRUETONE — тунговое масло, насыщенное красителем, которое действует так же, как обычная морилка. Он поставляется в 11 цветах, чтобы соответствовать вашему стилю декора. Мы выбрали цвет «Мороз», чтобы охладить слегка красноватый оттенок березовой фанеры.
TRUETONE — отличный вариант для нашего детского стола для творчества, поскольку он обеспечивает водостойкую защиту для любых мокрых поделок или уборки, а также имеет низкий уровень запаха и летучих органических соединений, что хорошо, поскольку его используют дети.
Тунговое масло было легко полировать тканью, а затем мы подождали 24 часа, прежде чем таким же образом нанести финишное покрытие Waterlox Tung Oil Finish. Это запечатало стол и придало ему великолепный окончательный вид.
Нам нравится покрытие TRUETONE Tung Oil Finish, потому что оно:
- Низкое содержание летучих органических соединений (соответствует требованиям по содержанию летучих органических соединений во всех 50 штатах!) Нетоксичен в сухом и полностью отвержденном виде
- Легко чистится, обслуживается и ремонтируется
- Легко наносится безворсовой тканью
- Производится вручную небольшими партиями в Кливленде, штат Огайо, семейной компанией в четвертом поколении
Стол выглядит потрясающе!
Как собрать ящик для принадлежностей для детского творчества своими руками
В дополнение к этому столику для творчества мы также разработали несколько простых ящиков для принадлежностей для детского творчества, которые идеально помещаются на верхней полке стола!
Эти тележки легко собрать из четверти листа фанеры толщиной 1/2″, что делает этот проект недорогим.
Вы также можете собрать эти контейнеры отдельно от стола или сделать один для себя для настольных принадлежностей.
Вы также можете получить полные планы для них ниже, но вот идея.
Вырезав все детали, мы прибили стороны и концы друг к другу и к основанию.
Затем мы соединили несколько разделителей и прикрепили те, что внутри тележки.
Наконец, мы добавили ручки-дюбели на концах, чтобы маленьким ручкам было легче их поднимать.
Мы также использовали цветное тунговое масло Waterlox TRUETONE и покрытие на основе тунгового масла на тележках, поэтому они хорошо защищены от разбрызгивания материалов.
Детский стол для творчества «сделай сам» Чертежи по дереву
Если вам понравился этот проект и он вдохновил вас на создание такого стола для ваших детей, сегодня у нас есть чертежи по дереву!
Эти чертежи по дереву покажут вам, как сделать детский стол для творчества своими руками, и вы сможете внести любые изменения, которые вам нужны для вашего пространства.
Наши планы деревообработки включают в себя полный список материалов, которые вам необходимо купить, список раскроя деревянных деталей и пошаговые инструкции с компьютерными изображениями, которые помогут вам создать этот проект для себя.
Возьмите чертежи для работы по дереву и подарите улыбку своему ребенку уже сегодня!
Основная информация о деревообработке для каждого проекта
- Как купить древесину для самостоятельных проектов по деревообработке
- Стандартные и фактические размеры древесины
- Лучшие наполнители для дерева для вашего проекта за ваши деньги
- Как пользоваться зажимным приспособлением Kreg
- Посмотрите все наши схемы деревообработки в формате PDF для печати!
- Посмотреть все наши любимые обзоры инструментов
- Как получить дешевые и бесплатные пиломатериалы для деревообрабатывающих проектов
- Идеи для деревообрабатывающих проектов, чтобы сделать и продать

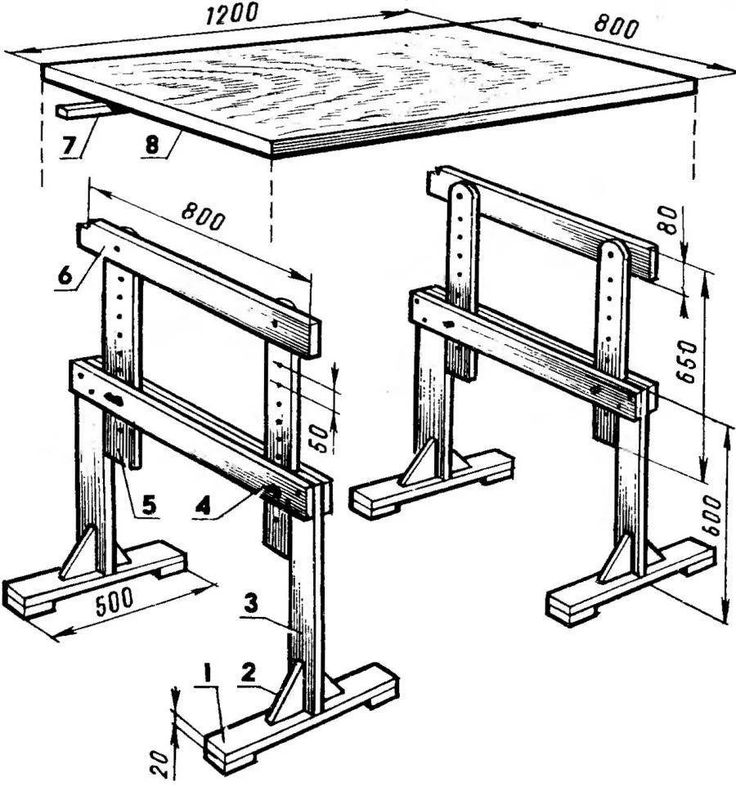

Но даже если вы этого не сделаете, не беда. Просто возьмите петли в местном хозяйственном магазине и прикрепите к ним пиломатериалы 2×4. И последнее, но не менее важное: покройте самодельный стол обычным листом фанеры, вырезанным по размеру. Получите учебник от Все началось с Paint.
com
com
com
com
com
Иди сейчас!
co/3eT8mr3
us/6mmIdler5mmBoreToothed
us/MomentaryPush22mm
us/ArduinoNanoV3
Y задается в том же стиле. Вы можете повторно отправить $$, чтобы убедиться, что ваши обновленные настройки были исключены.
