Цепная пилорама своими руками видео: Изготовление шинной пилорамы своими руками

Содержание

Мини пилорама дисковая, ленточная, шинная

Пилорама – деревообрабатывающий станок, использующийся для продольной распиловки заготовок из различных пород древесины. Она была изобретена в Бронзовом веке и изначально применялась в кораблестроении. Чтобы сконструировать пилораму своими руками, необходимо знать устройство, принцип действия и основные разновидности этого агрегата.

Мини пилорама своими руками

Для бытовых целей гораздо выгоднее изготовить небольшую пилораму своими руками.

Плюсы самостоятельного изготовления:

низкие материальные затраты
создание конструкции, полностью отвечающей вашим требованиям, особенностям эксплуатации
компоненты, которые понадобятся для такого устройства можно найти в любом специализированном магазине.

Конечно, создать аппарат на уровне заводских устройств, к примеру, Мурка, Кострома, или Логосоль, в домашних условиях не получится. А вот простую как мобильную, так и стационарную, пилораму под силу создать любому мастеру.

При создании мини пилорамы обязательно учтите такие моменты:

нужно определиться с производительностью вашего устройства. К сожалению, самодельные устройства имеют низкую производительность. Для того, чтобы вычислить производительность нужно определить объем древесины, который вам нужно обработать
размеры заготовок, подлежащих обработке
транспортировка. Мобильная пилорама более удобна, потому что ее легко перенести для использования на разных участках домовладения
элемент питания. Заводские станки нуждаются в питании от трехфазной сети на 380 В. Однако для самодельного инструмента хватит и 220 В. Для пилорамы стоит выделить отдельный автомат на 220 В. Таким образом, не будет проблем с прочими розетками на 220. От использования удлинителей лучше отказаться
тип создаваемой компактной пилорамы — дисковая, ленточная или шинная.

Самоделка по принципу «логосоль»

Идея создания станка такого типа появилась благодаря известной шведской фирме, производящей портативные пилорамы разных типов. Основными особенностями таких деревообрабатывающих комплексов можно назвать их мобильность и оригинальный способ регулирования толщины доски.

Перемещать станок с одного места на другое можно благодаря колесам, установленным на конструкции и прицепному механизму, позволяющему присоединяться к автомобилю.

Толщина доски на такой пилораме регулируется как обычным способом с изменением высоты пилы, так и способом изменения высоты бревна. Второй вариант удобен для маленьких бревен и комфортной работы оператора, которому нет необходимости работать в наклон.

В остальном принцип сборки станка типа «логосоль» не отличается от традиционных аналогов. Таким образом может быть собрана и бензиновая ленточная пилорама, и электрическая дисковая, и цепная.

Мини пилорама дисковая

В качестве образца присмотритесь к Мурке и ПД 2000. Такие устройства очень востребованы на деревообрабатывающих производствах. Они простые, имеют высокую производительность, а также не вызывают проблем при создании своими руками.

В основе конструкции лежит дисковая пила, которую можно монтировать на оси мотора или валу шпинделей.

Для создания самой простой модели вам понадобится вал, стол, двигатель и дисковая пила. Главным элементом конструкции можно назвать стол. Он создается из металлического каркаса, который соединяется при помощи сварки и крепежных болтов. Сверху стола расположена стальная пластина. В такой пластине обязательно присутствуют отверстия, которые прочно фиксируют дисковую пилу. Именно в них вставляется режущий элемент. Во время монтажа пилы нужно следить за тем, чтобы она была расположена посередине пилки.

Практические советы по настройке и работе на ленточной пилораме:

После установки и монтажа станка на площадке нужно сразу же приступать к организации заточного участка. Это, пожалуй, самый важный этап организации производства. Как известно качество работы ленточной пилорамы на 30% зависит от правильного монтажа и настройки станка и на 70% от верно подобранного и правильно заточенного режущего инструмента.

Существуют нюансы в подготовке заточного инструмента, на которые необходимо уделять особое внимание. При работе на заточном станке, очень важно выдерживать профиль камня, так как от неверного профиля зуба меняются параметры распиловки, что в 95% случаев ведет к появлению трещин во впадине зуба.

Правильное натяжение ленточной пилы.

Срок службы ленточной пилы напрямую зависит от правильного натяжения ее на шкивах.

Сила натяжения, ленточной пилы зависит от ее ширины и марки стали из которой она изготовлена и задана в ее характеристиках. Контролировать усилие натяжения можно с помощью «Тензометра», который, как правило, приобретается у производителя. В работе ленточная пила должна находиться не более 2-х часов. После чего ее необходимо снять со станка и вывесить в свободном состоянии как минимум на 24 часа, в результате чего снимаются усталостные напряжения.

Выбор и правильное использование смазки ленточной пилы.

При пилении леса высокой смолистости или не достаточно просушенного из-за большого количества соков или смол древесине происходит зажим режущего инструмента в пропиле, налипает смола на режущие кромки и, плюс ко всему, не выносятся опилки. При этом подача снижается в несколько раз, и доже происходит и остановка вплоть до заклинивания ленточной пилы. На шкивах ленточной пилорамы происходит налипание смолы, что приводит к нарушению стабилизация пилы – Это основная причина появления «волны». Решается эта проблема интенсивной подачей смазывающей жидкости. В качестве смазочно-охлаждающей жидкости (СОЖ), чаще всего достаточно простой воды или воды с моющим средством (например «Fаiry»). При минусовых температурах используется смесь из дизтоплива или керосина (50-80%) и моторного масла (50-20%), или масло для смазки шины бензопилы. При пилении хвойных пород хорошо показал себя скипидар.

Шинная мини пилорама

В основе конструкции присутствуют такие главные элементы:

каркас станка. Он является самым важным, потому что удерживает все оснащение оборудования. От каркаса непосредственно зависит надежность, долговечность и безопасность. Размеры подбираются индивидуально, согласно потребностям деревообработки
силовой агрегат. Без привода конечно пилорама работать не будет. Для бытового применения подойдет трехфазный двигатель, ему необходимо питание 380 Вольт. Однако можно использовать и бензиновый мотор. Питание от 220 В в данном случае не подойдет, потому что параметры мощности очень низкие. Минимальный параметр мощности составляет 3 кВт
элементы крепежа. При помощи стационарных компонентов можно осуществить распил, закрепив на них заготовку. Габариты метизов подбираются согласно параметрам обрабатываемых заготовок
шина. Обычно шина 50-ти сантиметровая. Наилучшим вариантом является ее покупка вместе с цепью. Таким образом, минимизируется толщина пропила, и, следовательно, снизите объем отходов
режущий элемент.

Металлический каркас нужно соединить с шиной пилорамы. Промежуток между рамой и шиной – это размер обрабатываемых заготовок, поэтому чертеж мини пилорамы должен предусматривать этот момент. Если у вас есть желание, можно сделать возможной настройку этого промежутка.

Такое полезное дополнение даст возможность осуществлять обработку самых разных заготовок.

На основании нужно создать направляющие, по которым будет двигаться заготовка. Для монтажа основы к стойкам, нужно приварить пластины с высверленными отверстиями. После завершения установки стоит зафиксировать положение гайками с болтами.

При изготовлении самодельной пилорамы обязательно помните про соблюдение техники безопасности. Посмотрите, как правильно делается мини пилорама, видео этого процесса представлено ниже.

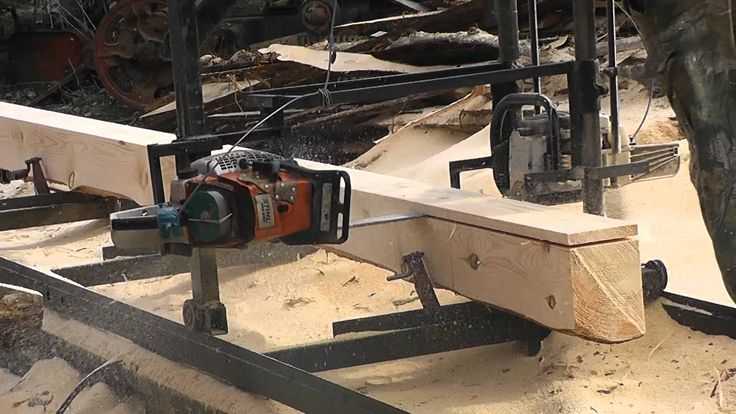

Особенности пилорам, изготовленных из бензопилы

Большинство станков, которые предлагают производители, сделаны из бензопилы.

В распиле леса используют мощный цепной агрегат, способный работать долгое время. Главный его минус – огромное количество опилок. Бревна большого диаметра лучше всего обрабатывать ленточным инструментом. Недостаток этого оборудования – опасность от опилок, разлетающихся на большую площадь. Для бытовых нужд подойдут мини-пилорамы. Они отличаются небольшими размерами и удобством перемещения на дальние расстояния. Самодельные устройства по принципу работы разделяются на две группы.

Стационарное оборудование

Оно разделяется на подвижное и неподвижное. В неподвижной системе режущий инструмент занимает статичное положение, а древесный материал медленно движется ему навстречу. Подвижное устройство имеет прямой рельсовый путь, по которому пила движется в сторону заготовки.

Мобильное оборудование

Можно переносить на дальнее расстояние. Оно малогабаритное и оснащено пилой малой мощности. Переносные конструкции часто используются в деревообрабатывающих цехах. Они удобны, но требуют больших трудозатрат. В процессе перемещения режущего полотна к неподвижному бревну оператор следит за правильностью движения механизма и техникой безопасности.

Какая конструкция инструмента оптимальная, решать создателю. Выбор изделия зависит от технических потребностей.

Самостоятельное изготовление пилорамы из бензопилы

Перед тем как приступить к изготовлению пильного инструмента, важно определить место будущего станка, исходные материалы, способ обработки бревен, количество обрабатываемого сырья, питание агрегата. Возможно, что самодельная пилорама будет стационарного типа.

Схема самодельной пилорамы

Возведение самодельной конструкции предполагает использование нескольких главных узлов.

Первое – это электропила.

Механизм регулирования толщины доски. Распил происходит путем поднимания и опускания основания. Оно крепится на четырех винтах и удерживается гайками с согнутыми краями. Контргайки вверху конструкции затягиваются тогда, когда будет выставлена необходимая толщина дерева.Механизм движущей каретки представляет собой стандартную раму, которая монтируется на рельсовый путь. Движение осуществляется за счет специальных роликов.

Устройство зажима бревен.

Этапы изготовления

Сконструировать домашнюю пилораму с использованием бензопилы можно так. Для будущей конструкции потребуется:

Два швеллера длиной 8 м, высотой не более 180 мм. Они будут принимать основную нагрузку.
Две рельсы займут верхнее положение инструмента. Их функция – задавать направление подвижной части конструкции.
Комплектующие детали должны быть ровными, без деформаций.
Крепежные углы размером 50/100 и 40/40 мм.
Отрезанные части водопроводной трубы длиной 25 см, которые будут использоваться как стяжки.
Стальная плита толщиной более 4 см, длиной 60 см.
Гофра, обеспечивающая защиту электропроводки.
Трубы диаметром 40 мм.
Бензопила.
Инструменты: дрель, гаечные ключи, плоскогубцы, сварочный аппарат.

Работы проводятся поэтапно:

Из перевернутых рельсов и уголков параллельно на полу собирается основание. На нем сверлами создаются отверстия диаметром 14 мм, расстоянием 1–1,5 м друг от друга.
Болтами закрепляются стяжки. Основание крепится к металлическим стойкам. Для прочности креплений применяется сварка.
Создание подвижной тележки, где планируется установка бензопилы. Внизу плиты привариваются уголки, ставятся ролики или подшипники 20 мм. Вверху уголками фиксируется бензопила.
На заключительном этапе из труб производится устройство фиксации бревен.

Ленточные мини пилорама в Москве

Для производства пиломатериалов человек создал пилорамы. Одним из распространенных типов является шинная пилорама. В данной пилораме рабочим органом является цепная шина с надетой на нее цепью. Учитывая, что при изготовлении такой рамы не требуются фрезерованные или другие сложные в изготовлении детали, то ее можно сделать самому.

Назначение

Шинная цепная пилорама, как и любая другая, предназначается для продольной распиловки бревен с целью получения пиломатериалов. Шинной эта рама называется потому, что в ее конструкции используется пильная шина. Шина, по аналогии с цепной пилой, устанавливается в комплекте с пильной цепью.

Основными преимуществами шинной пилорамы являются ее простота в изготовлении и универсальность. Многие производители в качестве рабочего органа и его привода используют обычную бензопилу. Вот и универсальность: сначала бензопилой заготовили и раскряжевали деревья, а затем, установив пилу в раму, распилили их на необходимый пиломатериал. Продольная распиловка бревна таким механизмом может производиться с высокой точностью прямо на месте заготовки бревен, в лесу.

Типы шинных пилорам

Простота конструкции пильной шины позволяет использовать ее с любым приводом. Поэтому шинные пилорамы разделяются по виду двигателя:

бензиновые, с четырехтактным двигателем внутреннего сгорания;
электрические, с трехфазным асинхронным электродвигателем большой мощности.

Установка в качестве силового агрегата электродвигателя имеет смысл в том случае, если предполагается использование пилорамы как стационарного устройства. Из-за того, что пилорама используется, как правило, на открытом воздухе, то предпочтительной будет комплектация ее асинхронным двигателем.

Пилорама шинная электрическая подразумевает значительное потребление электроэнергии, поэтому устанавливать необходимо двигатель мощностью не менее 3кВт. Естественно, для питания столь мощной машины нужен кабель с большим сечением проводов. При продольной распиловке бревен с использованием электрической шинной пилорамы следует учитывать, что в этом механизме рабочий орган подвижный и может передвигаться на расстояние до 6 м. Обеспечение нормальной работы механизма в таких условиях требует, чтобы кабель был не только мощным, но и хорошо изолированным. В то же время он должен быть гибким и подвижным.

Бензиновый двигатель, устанавливаемый на шинную пилораму, избавляет оператора от забот с кабелем, тем самым повышая мобильность пилорамы. Но и у бензинового двигателя есть недостатки. Например, если на машину устанавливается обычный бензиновый двигатель, то для его запуска необходим аккумулятор. Если же устанавливается привод от бензопилы, то нужно быть готовым к запуску двигателя обычным шнуровым стартером.

Особенности конструкции

Можно считать, что шинная пилорама приобрела окончательный вид и готова к пилению древесины. Не спешите и не надейтесь выполнить все идеально быстро и точно. Пилорама должна пройти еще испытания, а оператор должен научиться на ней работать. На этом пути вас могут подстерегать определенные негативные моменты:

Схема подключения электромотора пилорамы.

Шинная пилорама в верхней части тяжелее. Центр тяжести, находящийся на большой высоте, вызывает сильные отклонения в направлении шины. Пиломатериал будет иметь ощутимую «волнистость». Вибрация ощущается оператором очень сильно. Выхода два: либо расположить двигатель от пилорамы ниже, либо увеличить вес нижней части.
Пилорама двигается по направляющим только при большом усилии со стороны оператора. Если колеса пилорамы не имеют избыточного трения с направляющими, то причина неудобства заключается опять же в расположении центра тяжести. Конструкция нуждается в противовесе двигателю.
При пилении происходит остановка цепи. Частое явление при неправильной регулировке сцепления. Вам достаточно просто подтянуть ролики сцепления или укоротить тросик.

Первоначально шинные пилорамы изготавливались на основе бензопилы.

Это вызывало ряд серьезных неудобств. Подача дерева и работа с акселератором бензопилы была возможна только при участии двух человек. Описанная выше конструкция пилорамы позволяет успешно работать на ней и одному человеку. Двигая режущую часть пилорамы, оператор видит все моменты пиления и может самостоятельно регулировать скорость подачи шины на ствол дерева. Обычно на один пропил бревна в 4 метра затрачивается около 5 минут. Бензопила сделает эту работу несколько быстрее, но качество среза не будет таким же ровным, как при использовании шинной пилорамы.

Читать также: Угол заточки ножа определение

Пилорама из бензопилы может иметь стационарное расположение шины. Подается в этом случае само бревно. Не обязательно, чтобы при этом присутствовало несколько человек. Обеспечивается подача за счет использования цепей от сельскохозяйственной техники. Такая цепь фиксируется к подвижной тележке, на которой располагается бревно. Цепь закрепляется на звездочках, одна из которых должна быть расположена рядом с оператором и иметь ручку для вращения. Такие самоделки работают ничуть не хуже остальных. Недостаток только в том, что такие шинные пилорамы требуют от человека дополнительной нагрузки на руки и определенных навыков пиления.

Изготовление пилорамы своими руками

Перед началом работ по созданию пилорамы нужно определиться с типом подачи. Можно сделать так, что подвижным будет сам материал (бревно), а можно – рабочий орган. При выборе типа с подачей материала необходимо учесть, что площадка для размещения механизма должна быть вдвое больше, чем при подаче каретки. Помимо этого нужно предусмотреть высокую точность расположения полозьев, по которым будет двигаться бревно, их постоянную очистку от опилок.

Для изготовления самодельной шинной пилорамы с подачей каретки необходимы следующие материалы и инструменты.

Чертеж конструкции.
Металлический уголок размером 50х50 для подстаночного пути (длину смотри в тексте ниже).
Труба прямоугольная металлическая 60х60 для создания каретки.
Труба круглая металлическая для закрепления силового агрегата.
Лист металла 1 м2, толщиной 3-4 мм.
4 металлических колеса с осями.
Запчасти от пилы (шина, цепь, ведущая звездочка).
Электродвигатель.
Сварочный аппарат с электродами.
Электродрель и набор сверл.
«Болгарка».
Разметочный инструмент (линейка, мел или маркер).

Длина уголка для подстаночного пути определяется по следующей схеме: длина будущей заготовки (бревна) + расстояние от крайней опоры (колеса) до края шины, умноженное на 2, + 10 см запаса. Размеры труб определяются размером каретки, который зависит от типа применяемой шины.

Этапы сборки распиловочного механизма

В первую очередь необходимо из квадратных труб сварить конструкцию, которая внешне похожа на ящик, у которого нет стенок, дна и крышки. Одна (нижняя) короткая сторона будущей каретки должна быть длиннее верхней на 10-15 см в во все стороны. На выступающие части труб закрепляются колеса.

На следующем этапе с одной стороны устанавливаются круглые трубы, по которым площадка двигателя будет перемещаться «вверх-вниз». Это необходимо для регулировки размера будущего пиломатериала.

Затем изготавливается сама площадка для двигателя: на листе железа размечаются отверстия для крепления электродвигателя. Затем к площадке приваривается еще одна плоскость, на которой закрепляется непосредственно шина от бензопилы. К этой же площадке прикрепляется ось, на которой закреплена ведущая звездочка цепи. Крепление шины нужно сделать таким образом, чтобы сохранить возможность регулировки натяжения цепи. Плохо натянутая цепь может порваться при пилении, а сильно натянутая приведет к излишней нагрузке на ось ведущей звездочки, перегреву шины, что приведет к ее деформации и выходу из строя.

Следующий этап подразумевает установку шкива на ось ведущей звездочки и соединение этого шкива и шкива электродвигателя приводным ремнем.

Заключительным действием будет размещение питающего кабеля на площадке и электрическое присоединение двигателя к сети.

Так как шинная пилорама снабжается электродвигателем большой мощности, то необходимо особое внимание уделить защите работающего от возможного поражения электротоком. Все места подключений должны быть закрыты крышками с уплотнителем, кабель должен иметь не менее 2-х слоев изоляции, и располагаться так, чтобы исключить его попадание в зону работы пилы.

Установка конструкции на основу

Основа пилорамы, или подстаночный путь, собирается по принципу лестницы: две основные направляющие из уголка укладываются на какое-либо основание и соединяются между собой поперечными соединителями. При монтаже основы необходимо предусмотреть размещение на ее перекладинах винтов, которыми будет зажиматься исходный материал (бревно). Понятно, что без применения таких винтов, закрепить бревно на основе будет невозможно.

Собранная каретка устанавливается на основу, путем холостого проката каретки по всей длине, проверяется легкость, плавность и ровность ее движения. Проверяется работа кабеля без включения двигателя.

После проведения всех проверок пилораму можно включать в работу.

Самодельная пилорама: особенности обслуживания

Шинные пилорамы ничем не отличаются в обслуживании от обычной бензопилы. Шина (ведущая звездочка) требует подачи масла, иначе она может просто заклинить. Цепь нуждается в регулярной заточке. Шинные пилорамы работают в очень плотном режиме, поэтому дешевые цепи для них покупать не стоит, так как они быстро будут выходить из строя или их придется постоянно затачивать.

Лучше выбрать дорогую цепь фирменного производства с каленой режущей кромкой. Она прослужит очень долго и неприхотлива к древесине. Шинные пилорамы не стоит использовать для изготовления пиломатериалов из сухих стволов деревьев, имеющих высокую плотность. Такая пилорама успешно работает при пилении сырой сосны, ольхи, березы.

Жителям небольших городков или поселков отлично известно, какую в их жизни роль играет любое деревообрабатывающее оборудование, которое, скорее всего, приходилось многим применять в своей работе. В наше время строительный рынок пестрит большим количеством разных моделей деревообрабатывающего оборудования, причем самыми востребованными являются пилорамы. Все пилорамы разделяются на рамные, дисковые и ленточные, что отличаются видом режущего инструмента. Шинная пилорама от них кардинально отличается собственным устройством.

Содержание:

Предназначение шинной пилорамы

Человек давно использует древесину разных пород для изготовления предметов, что необходимы ему для жизнедеятельности. В течение этого времени люди работали над модернизацией деревообрабатывающего оборудования. Ручные пилы, которые использовались раньше, практически канули в лету. Пришли им на смену более современные и удобные станки, к которым относят бензопилу, многопильный и кромкообрезной станок, а также шинные пилорамы.

Любое строительство или обслуживание построек сопровождается большими денежными тратами, что связано с обработкой дерева: распиловкой бруса, заготовкой досок, изготовлением стропил, балок или деталей мебели. Все это, безусловно, вы можно приобрести в розницу в торговой сети, однако при покупке новенькой шинной пилорамы все расходы окупятся быстро, и с помощью собственного деревообрабатывающего станка вы построите дом, баню, гараж, дачный домик и летнюю беседку.

Основное назначение самодельной шинной пилорамы состоит в высококачественной продольной распиловке брёвен любой породы древесины для изготовления необрезной и обрезной доски, шпона, реек, лафета, бруса и распиловки тонкомера. Пилорамы данного типа разработаны для производства небольших партий пиломатериалов, обработки нестандартных бревен и получения особого размера заготовок.

Шинные пилорамы не требуют для монтажа большой площади и могут свободно устанавливаться на ограниченном земельном участке. Безусловно, цепная пилорама не станет заменой оцилиндровочному станку или венцевому резаку, но резать брус и изготавливать доску вы сможете своими руками. На фото шинных пилорам вы увидите, что различают станки, которые работают от электрической сети и являются стационарными установками, а также автономные варианты, работающие на бензине, с которыми можно выезжать в лес и заготавливать нужный пиломатериал.

Конструкция шинной пилорамы

Шинная пилорама состоит из станины, прижимных упоров, подвижной тележки, роликов, каретки, электрического двигателя, шины и цепной пилы. Станина пилорамы имеет небольшой вес, поэтому её можно транспортировать в багажнике легкового автомобиля. Шинную пилораму можно сравнительно легко перенести и установить в непосредственной близости от бревна, которое распиливается, – на складе лесоматериалов или строительном участке.

Можно распиливать на шинной пилораме брёвна почти любой длины. А если предусмотреть в чертеже самодельной шинной пилорамы дополнительную установку ещё одной секции, то так можно увеличить длину бревна ещё на пару метров. Это считается очень выгодным при возведении дома или дачного домика для производства перекрытий.

Достаточно простой и удобной является конструкция прижимных упоров. Два прижима располагаются в конце и начале бревна, бревно винтами прижимают к упорным флажкам. В процессе распиловки можно опустить упоры на соответственный уровень.

Подвижную тележку можно смонтировать из стальной плиты, что имеет толщину 5-6 миллиметров. На ней предусматривают штурвал и упорный уголок. Затем ее ставят на ролики или подшипники. В качестве цепи для передвижения тележки можно применять цепь от комбайна. Использование заточенной цепной пилы продольного пиления гарантирует наличие ровной поверхности распила. Такую пилу фиксируют на специальной каретке, которая посредством рельс движется по станине.

Читать также: Как соединить провода наушников без паяльника

Ее роль отлично выполняют два стальных швеллера, что имеют длину 8 метров и высоту 0,14 метра. На расстоянии метр-полтора по всей длине швеллеров проделывают отверстия, в которые принято устанавливать стяжки, к примеру, из отрезков водопроводной трубы. Вся конструкция изготовленной своими руками шинной пилорамы требует установки на стойки.

Силовым агрегатом на шинной пилораме может выступать трёхфазный электрический двигатель, который имеет мощность 5,5 кВт, или можно применять автоматический четырехтактный бензиновый мотор, мощностью 5,5 лошадиных сил. Скорость пиления в данном случае составляет соответственно 18,6 и 9,7 метров в секунду. Электродвигатель размещают сверху на специальных приваренных уголках.

Шина и цепь на пилораме применяются обычные. При распиловке жёсткость шины исключает появление ряда дефектов, таких как, к примеру, волна, а точность распиловки доходит до ±1 миллиметра на 6 метров длины. Во время распиловки шиной толщина пропила не является больше, чем при использовании дисковой пилы. В конце устанавливают удобное фиксирующее устройство на шинное пилораме, что предназначено для закрепления бревна.

Принцип работы шинной пилорамы

Принцип действия шинной пилорамы схож с работой пилорамы ленточной. Бревно в процессе обработки лежит неподвижно, а распил осуществляется при помощи пилы, которая закреплена на движущейся каретке. Главное различие между этими моделями кроется в применении в работе цепной пилы, прикрепленной к шине.

Пильная цепь является намного дешевле тех, что установлены в ленточных пилорамах, быстрее и легче подготавливается к работе и отличается продолжительным сроком службы. А вот ленточное полотно нельзя использовать после работы на протяжении 10 часов, чтобы оно восстановило свои свойства. Если неправильно произведена заточка или разводка зубьев, то ленточное полотно приходит в негодность, а пиломатериал получается плохого качества или непригодным для использования.

Таким образом, использование в частном хозяйстве ленточного полотна сопряжено с множеством проблем. Пильные же цепи, что применяются в шинных пилорамах, не нуждаются в подобном уходе и тщательной подготовке к работе, о чем свидетельствует видео о шинной пилораме своими руками. Цепь затачивают и сразу же устанавливают на пилораму. К тому же даже при плохом качестве заточки не пострадает качество распила: оно будет отличным за счет жесткости шины, а волнистость и бочкообразность не возникнут ни при каких обстоятельствах.

Шинные пилорамы можно устанавливать в любых помещениях, если выполняется условие защиты электрического оборудования от воздействия осадков. Это должны быть закрытые помещения или открытые площадки. Пилораму размещают на ровной площадке. Под рельсовый путь при ее отсутствии принято ставить анкера. Рельсовый путь и шину на каретке выставляют горизонтально.

Распиловку на шинной пилораме совершают в горизонтальной плоскости, перемещая при этом ручным способом каретку с шиной. Перемещение проводят по направляющим элементам относительно обрабатываемого бревна, что расположено неподвижно. Ручку регулировки высоты поворачивают вручную, опуская или поднимая шину.

Для увеличения времени полезной службы новой цепи предварительно рекомендуется её погружать в масло и выдерживать в нем ночь. Если износилась ведущая звездочка, нельзя надевать на нее новую цепь, так как необходимо поменять старую звездочку, как показано на видео о шинной пилораме. Следите во время работы цепи за её натяжением, которое должно быть тщательно отрегулированным, и за смазкой шины, поэтому регулярно закачивайте масло масленкой в носовую звездочку шины.

Интенсивная работа на шинной пилораме вызывает надобность произведения регулярной заточки пильных цепей. Заточку в среднем принято делать каждые полтора – два часа, зависимо от плотности распиливаемой древесины. Для заточки пильной цепи нужно использовать заточной станок, который легко подстраивается под любой шаг пилы и угол заточки. Чтобы не допустить остановки процесса распиловки, рекомендуется всегда под рукой иметь запас запасных пильных цепей.

Изготовление шинной пилорамы

Шинная пилорама, изготовленная своими руками, станет надежным помощником в подсобном хозяйстве. Станину принято производить из 2 стальных швеллеров, что имеют длину 8 и высоту 0,14 метра. Кроме этого применяют металлические уголки или рельсы. Заготовки нужны такие, которые имеют идеальную прямую форму. По длине швеллеров проделывают отверстия диаметром близко 14-16 миллиметров на расстоянии приблизительно 1,5 метров, что можно увидеть на чертежах шинных пилорам.

В соответствии с количеством отверстий необходимо изготовить специальные стяжки из отрезков трубы для водопровода. Детали нужно закрепить при помощи болтов или шпилек с резьбой. Составляющие конструкции пилорамы, что предварительно подготовлены, нужно собрать вместе и установить на стойки. Число стоек зависит от длины. Крайние стойки размещают на расстоянии до одного метра от конца направляющих.

Для придания конструкции жесткости следует рационально зафиксировать раскосы. Затем установите подвижную тележку, которую получиться смонтировать из стальной плиты, толщиной 4-6 миллиметров, а длиной — 0,6 метров, зависимо от размеров электродвигателя. Для тележки подберите зажимные пластины и прокладки.

Элементы отвечают за обеспечение свободного передвижения механизма, как показано на видео о самодельных шинных пилорамах. При этом одновременно необходим предельно минимальный зазор. Стяжка прокладок выполняется с помощью болтов. Устраните поперечный люфт, прикрепив к тележке упорный уголок. Тележка может устанавливаться на ролики или подшипники.

На вале электрического двигателя напресован алюминиевый профиль с двумя ручьями. Усилие от мотора через два ремня передается на шкив, что размещается на режущем кронштейне. Шкивы, что по внешней кромке имеют диаметр 80 миллиметров, можно взять от мотоблока. Ведомый шкив усилие передает через валик, вращаемый на двухподшипниках, на звездочку, а потом на пильную цепь.

Читать также: Стабилизатор 78l05 схема включения

Цепь используется с целью передвижения тележки с пилой и мотором. Цепь на шинной пилораме должна быть хорошо натянутой, как на фото самодельной шинной пилорамы. Натяжение ремней и цепи можно делать вручную, фиксируя двумя болтами с гайками. Можно дополнительно поставить на натяжитель цепи натяжной болт, но усилий щипцов хватает, чтобы цепь была хорошо натянутой. Рекомендуется для облегчения работы цепи смазывать её постоянно машинным маслом.

Штурвал монтируют на одной из втулок звездочек, которые располагаются по краям направляющих. После этого можно заняться изготовлением фиксирующего устройства для бревна: в трубы диаметром 3-4 сантиметра вставляются подвижные штанги, что в стопор входят на необходимой высоте винтом М8. Закрепляются поверх штанг прижимающие детали, которые имеют длину не менее 1,5 сантиметров и кулачковые зажимы.

Использование самодельной пилорамы

После того, как сделали самодельную шинную пилораму, можно приступить к её монтажу. Пилораму устанавливают на направляющие рельсы с помощью четырех опорных роликов. Ролики можно переделать из натяжителей того же мотоблока. Запомните, что шина и цепь должны быть специальными для продольной распиловки. Чем цепь будет острее, тем легче пилить дерево. В день вам придется менять от 2 до 4 цепей. На фото шинных пилорам можно посмотреть характеристики цепи и шины.

Для установки толщины выпиливаемых досок можно установить вертикальный винт, в котором при вращении рамка передвигается с пильным агрегатом. Размер для начала выставляйте по линейке, а когда станете опытным рамщиком, у вас получиться устанавливать толщину заготовок по оборотам винта.

В начале работы закрепите бревно согласно чертежам шинной пилорамы своими руками, откройте на бачке с маслом кран, запустите электрический двигатель, опустите винтом рамку и можно начинать движение шинной пилорамы. Усилие, с которым по рельсам будет перемещаться пилорама, небольшое. Этот показатель зависит от толщины бревна, породы и сучковатости дерева, состояния древесины — сухая или свежая, а также от уровня наточенности цепи.

Изготовленная своими руками пилорама способна пилить любую древесину, но желательно использовать свежезаготовленную, а не высушенную, как говориться, запаренную. Пилить легче хвойные бревна, мягкие лиственные породы — ольху, клен, тополь, осину, тяжелее — ясень, вяз, дуб. Тяжелее всего работать с запаренной акацией, потому что у этой породы очень плотная и твердая древесина.

Самодельная пилорама способна распилить бревно, максимальная длина которого составляет 7 метров, а максимальный диаметр — 40 сантиметров. Скорость пиления древесного материала можно охарактеризовать так — трехметровая доска из сосновой заготовки, что имеет диаметр 25 сантиметров, пропиливается за 7 минут.

Таким образом, вы узнали, как сделать шинную пилораму самостоятельно. Шинная пилорама отличается высококачественной распиловкой древесины, точностью, компактностью, невысокой ценой шинной пилорамы, простотой конструкции, надежностью, малым весом, эргономичностью при эксплуатации, легкостью транспортировки, долговечностью и безопасностью. Если вам предстоит большая стройка, то самое время подумать об изготовлении шинного станка, что предназначен для продольной обработки бревен.

Далеко не каждый может позволить себе приобрести готовую пилораму. Поэтому находятся умельцы, которые способны смастерить шинную пилораму своими руками в своем гараже. Если придерживаться инструкции и найти все необходимые элементы, то на сборку данного станка уйдет немного времени. Конечно, в процессе работы могут появляться трудности, но это нестрашно, так как у каждого есть право на ошибку, тем более, что в любом случае можно все переделать.

Стационарная конструкция шинной пилорамы

Стационарная установка рамы подразумевает качественную подготовку площадки для работы. Это может быть либо хорошо уплотненная грунтовая площадка, но лучшим вариантом будет установка рамы на ж\б плиту, или забетонированную площадку. Не лишним будет создание несущей решетки под направляющие, по типу ж\д путей.

Здесь действует одно правило: чем ровнее и прочнее будет основание под конструкцией станка, тем точнее и качественнее будет полученный пиломатериал.

Как видно из статьи, создание шинной пилорамы своими руками не такой уж сложный процесс, который к тому же, приведет к значительной экономии средств. К примеру, разница в цене между пиломатериалом и исходным сырьем может достигать двухкратного размера, а иногда больше.

видео-инструкция по монтажу своими руками, круглопильные станки, ленточная, цепная шинная пилорама, какое нужно оборудование, что получают при продольном распиле, фото и цена

Статьи

В наше время появилось множество новых строительных материалов, однако, дерево продолжает оставаться одним из наиболее востребованных. Конечно, прежде чем использовать его в строительстве, бревна подвергают обработке – распиловке.

Ниже мы рассмотрим,как происходит этот процесс и какое используется оборудование для распиловки бревен.

Распиловка ствола

Общие сведения

Бревном называется ствол дерева, с которого удалены все сучья и ветки. В некоторых случаях бревна используют как самостоятельный материал, к примеру, в качестве столбов, свай, мачт и пр. Однако, чаще всего выполняется их продольная распиловка (роспуск).

Прежде всего рассмотрим,что получают из бревен при продольной распиловке.

Итак, при помощи данной обработки получают следующие виды пиломатериалов:

Брус;
Обрезную доску;
Необрезную доску.

Роспуск бревен может осуществляться разными способами, к примеру, своими руками с использованием пильного инструмента, на пилорамах, при помощи станков или даже целых производственных линий. В любом случае главная задача – получить качественный результат, с минимальным количеством отходов.

Пример раскроя бревна

Чем лучше раскроен ствол, тем больше стройматериалов из него получается. Соответственно, при качественной распиловке снижается и цена пиломатериала. К примеру, при изготовлении толстого бруса меньше отходов, поэтому он зачастую стоит дешевле.

Разрезка заготовки бензопилой

Применяемое оборудование

Качество разрезки во многом зависит от оборудования, на котором она осуществляется.

Ниже рассмотрим наиболее распространенные его типы, которые применяют для данных целей:

Бензопила и ручные пилы – используются для распиловки в домашних условиях. Следует отметить, что получить качественный результат, работая работе ручным инструментом, очень сложно.

Ленточная пилорама

Пилорама – данное оборудование по типу конструкции различается на три вида:

Ленточная пилорама – для продольного роспуска стволов. В качестве режущего элемента используется ленточная пила.

Основным достоинством является простота станка в обслуживании и обращении. На ленточной пилораме может работать даже новичок.

Дисковая – для роспуска бревен диаметром более 70 мм. Это оборудование позволяет использовать наиболее удобную схему раскроя. К другим достоинствам относится то, что эти пилорамы не требуют частой заточки пил.

Правда круглопильные станки для распиловки бревен стоят очень дорого, что является их основным недостаткам.

Цепная шинная пилорама – для продольной распиловки бревен небольшими партиями. К достоинствам относится высокое качество обработки, в частности, станок можно использовать даже для получения шпона.

Линии по распиловке – представляют собой профессиональное высокопроизводительное оборудование, позволяющее получить качественную продукцию с точными геометрическими формами. Такие линии применяются на крупных заводах.

Линия по роспуску бревен

Виды и способы распиловки

Раскрой

Раскрой вразвал

По типу раскроя бревен различают следующие виды распиловки:

Вид роспуска	Особенности
Вразвал	Осуществляется при помощи параллельных распилов, в результате чего получается необрезная деревянная доска. Данный способ является наиболее простым. Зачастую его используют для последующего получения обрезной доски. Следует отметить, что роспуск в развал позволяет получить наиболее широкую доску.
С брусовкой	Ствол обрезается с четырех сторон для получения бруса, который впоследствии распускается на доски. Такой способ позволяет получить с одной заготовки несколько обрезных досок одинаковой ширины.
Круговой	Напоминает раскрой с брусовкой. Разница заключается лишь в том, что после отрезания каждой доски ствол поворачивают на 90 градусов вокруг продольной оси.

Тип распиловки подбирается в зависимости вида готового материала и желаемых их размеров.

Самодельная пилорама из бензопилы

Распил в домашних условиях

В первую очередь следует сказать, что для получения качественного результата в домашних условиях понадобится пилорама. Сделать станок для распиловки бревен своими руками можно из электро- или бензопилы.

Для этого нужно выполнить раму и каретку, на которой закрепляется цепная пила. На раме следует предусмотреть зажимы, которые будут фиксировать ствол.

Инструкция по роспуску выглядит следующим образом:

Работа начинается со спила горбыля – так называется верхняя доска при продольном распиле, которая с одной стороны имеет выпуклость.
Затем ствол переворачивается и снимается горбыль с противоположной стороны. В итоге получается заготовка, которая не скатывается с рамы.

После этого ствол зажимается и начинается роспуск «вразвал».

Совет! Чтобы получить качественный результат, цепь пилы должна быть хорошо заточенной.

При самостоятельном роспуске не стоит работать со слишком длинными бревнами, так как в этом случае сложней получить хорошее качество. Поэтому предварительно ствол лучше распилить на две части.

На фото — поперечная разрезка ствола

Следует отметить, что распил бывает не только продольным, но и поперечным. Ее применяют для получения так называемого «кругляка» или «чурок».

В домашнем хозяйстве последние чаще всего применяются в качестве топлива. Однако, они могут использоваться и для других целей.

Для получения чурок не обязательно использовать станок или даже бензопилу. К примеру, чтобы заготовить дрова на зиму, можно вполне справиться и двуручной пилой или даже ножовкой.

Напиленные таким способом чурки впоследствии колются топором.

Совет! Плоские кругляши, полученные поперечной разрезкой, можно использовать для декоративного оформления участка, к примеру, ими можно выложить дорожки. Чурки зачастую используют в качестве ограждения клумб и грядок.

Вот, собственно, и вся основная информация по роспуску бревен.

Вывод

Распиловка бревен представляет собой обработку дерева, позволяющую получить готовые стройматериалы, такие как доски или брус. Как мы выяснили, данная операция может быть выполнена разным оборудованием. В домашних условиях можно обойтись даже ручным инструментом.

Ознакомиться с дополнительной полезной информацией по обозначенной теме можно из видео в этой статье.

Granberg Alaskan Chainsaw Mill: Руководство для начинающих по покупке и использованию бензопилы Alaskan

Оглавление для удобной навигации

Руководство для начинающих по бензопиле Granberg Alaskan

Если вы когда-нибудь хотели распилить свой собственный пиломатериал, тогда у нас есть что-то общее. Я был в этой лодке в течение долгого времени, желая сделать свои собственные пиломатериалы, но всегда было недостающее звено. Сама лесопилка. Вот где начинается этот пост в блоге.

По правде говоря, я никогда не задумывался о приобретении бензопилы Granberg Alaskan, но, оглядываясь назад, я думаю, что это был идеальный вариант для меня. Я всегда представлял себя владельцем ленточной пилорамы, но, как вы прочтете ниже, было слишком много препятствий, которые я просто не был готов преодолеть. По мере того, как я прорабатывал свои варианты, стало совершенно ясно, что бензопила Granberg Alaskan — идеальный вариант для меня.

Раскрытие информации: как партнер Amazon мы зарабатываем на соответствующих покупках.

У нас есть дополнительные партнерские ссылки, которые дают нам комиссию в этом посте.

Как я решил обзавестись бензопилой Granberg Alaskan

Вы когда-нибудь присматривались к потенциальному новому увлечению, которое кажется годами? И каждый раз, когда вы наконец решаете прыгнуть в голову, вы находите способ убедить себя, что это либо слишком сложно, либо стоит слишком много денег? Если вы ремесленник, художник, столяр или мастер любого рода, я уверен, что вы были там раньше.

Что ж, я оказывался там не один раз. И если честно, я был там всего пару лет назад. У меня была идея построить большие мастерские, заняться металлообработкой или кузнечным делом, работой с кожей, рисованием, и этот список можно продолжать и продолжать. Большинство из нас, как создателей, могут найти любой предлог, чтобы остановить проект мечты или новое предприятие. Я знаю, что это верно для меня.

По какой-то причине мысль о новом проекте или новом хобби пробуждает во мне внутреннего скептика. Всякий раз, когда я начинаю планировать покупку нового инструмента или новое хобби, я часто думаю про себя: «У тебя недостаточно денег» или «Кривая обучения слишком крутая». В конце концов, я говорю себе: «Может быть, когда-нибудь».

Лесопилка была одним из тех новых инструментов и увлечений, о которых я думал все время. И это «может быть, когда-нибудь» вскоре станет реальностью.

Я часто говорил с некоторыми из моих друзей-деревообработчиков или женой о возможности когда-нибудь стать владельцем собственной ленточной пилорамы. Меня, честно говоря, заинтриговывает распиловка собственного пиломатериала и изготовление плит с живым краем. Это почти похоже на связь с давно забытым искусством или ремеслом, которое можно найти в средневековом городе.

Но каждый раз, когда меня посещала мысль о покупке лесопилки, я постоянно встречал внутреннее сопротивление. Лесопилки стоят больших денег. Лесопилки занимают много места. Вам нужен большегрузный грузовик или прицеп для перевозки тяжелых бревен. Список можно продолжить. Каждая из этих мыслей в конечном счете свела на нет любую возможность продолжить мою историю с лесопилкой.

Несколько дней назад я разговаривал со своим хорошим другом, чья семья владеет местным бизнесом по производству бензопил и косилок, Косилки и пилы Хильдебранда . Он спросил меня, думал ли я когда-нибудь о приобретении бензопилы Granberg Alaskan. Честно говоря, эта мысль пришла мне в голову, но по какой-то причине я так зациклился на приобретении ленточной пилорамы, что просто не видел другого жизнеспособного варианта.

Granberg Бензопилы на Аляске, безусловно, имеют свои недостатки по сравнению с ленточнопильными станками, но они также превосходны во многих областях

Так я и сделал. Я купил один. Практически сразу после разговора я купил бензопилу Granberg Alaskan.

Покупка моей бензопилы Granberg 36″ Alaskan (и бензопилы)

Я купил бензопилу Granberg 36″ Alaskan MKIV. Мои друзья по адресу Косилки и пилы Хильдебранда помогли мне приобрести подержанную Husqvarna 365.

Эта старая пила имеет рабочий объем около 70 куб. . Если вы спросите себя: «Нужна ли мне пила большего размера?» Вы, вероятно, знаете. В паре с моей бензопилой я также купил у них 28-дюймовую шину Oregan и рыхлую цепь.

ПРИМЕЧАНИЕ! Кое-что, что вы должны знать перед покупкой бензопилы Granberg Alaskan. 36-дюймовая бензопила Granberg Alaskan НЕ будет иметь режущую способность 36 дюймов. Проведя некоторое исследование, я знал, чего ожидать, поэтому я не был разочарован. После того, как вы настроите свою цепную пилу, вы потеряете от шести до восьми дюймов режущей способности, если мельница прикреплена к шине вашей бензопилы.

Таким образом, с моим новым 28-дюймовым брусом я мог распилить примерно 21 дюйм, что по-прежнему является бревном приличного размера. Я купил свою бензопилу Granberg Alaskan на Amazon после нескольких дней наблюдения за колебаниями цен и, наконец, заключил сделку. Это был огромный шаг для меня. Много лет назад я думал, что пиление собственного пиломатериала будет недостижимо. Но теперь единственное, что стояло между мной и красивой плитой из орехового дерева, — это несколько дней доставки.

Получение бензопилы Granberg Alaskan – распаковка и многое другое

Не прошло и нескольких дней, как моя бензопила Granberg Alaskan прибыла на мой порог. Я каждый день следил за информацией, которую отслеживают судоходные компании. Я чувствовал себя маленьким ребенком, ожидающим, пока игрушка его мечты прибудет по почте. Именно поэтому быть создателем так весело. Существует так много разных типов производителей, что каждый найдет свою нишу.

Мельница прибыла в превосходно фирменной коробке Granberg и сразу же заставила меня мечтать о том, чтобы срубить белые дубы с живой кромкой. Следующим этапом была распаковка и сборка. Вот наше видео на YouTube, в котором описывается весь процесс сборки и распаковки бензопилы Granberg Alaskan.

Чтобы начать пользоваться моей бензопилой Granberg Alaskan, я просмотрел столько видео на YouTube, сколько смог. Каждое видео и каждый человек, которого я смотрел, имели разные представления о том, как использовать лесопилку. На рынке также есть много других марок и типов цепных пил, но почти все они имеют схожий дизайн и функции.

Перед тем, как нарезать пиломатериалы на бензопиле Granberg Alaskan, мне пришлось сначала собрать мельницу. У меня есть видео, где показан весь этот процесс. Не считая нескольких моих собственных ошибок, связанных с изменением положения нескольких болтов, это было очень просто.

Гранберг отлично поработал, изложив инструкции с четкими формулировками и соответствующими фотографиями, показывающими каждый шаг. Слава им за это. Весь процесс, если я правильно помню, занял у меня чуть больше часа, чтобы собрать. Потребовалось бы меньше, если бы я не ошибся в одной детали и не пришлось бы разбирать и собирать заново, чтобы исправить косяк.

После просмотра нескольких видеороликов на YouTube о том, как начать работу с бензопилой Granberg Alaskan, я почувствовал, что готов к работе. Для первого разреза я разрезал старую деревянную лестницу примерно на восемь футов. Эта лестница дает вам ровную плоскость для первого пропила, потому что кора и форма бревна не будут стабильной и плоской поверхностью. Я использовал ремни для труб, чтобы прикрутить лестницу к бревну, которое я распиливал, и выровнял и закрепил ее.

Устанавливая глубину пропила при первом пропиле, убедитесь, что вы пропилите глубже, чем любой винт, используемый для крепления лестницы к бревну. Конечно, было бы позором запачкать цепь при первом разрезе.

Обычно мне приходится устанавливать глубину первого разреза почти на шесть дюймов, чтобы очистить лестницу и винты и свести к минимуму отходы. После того, как вы сделаете свой первый пропил, вы можете использовать плоскую поверхность распиленного бревна в качестве поверхности для остальных пропилов.

При выборе толщины ваших плит вы должны помнить о нескольких вещах. Бензопила Granberg Alaskan имеет очень четкую маркировку на стойках глубины, которая показывает в дюймах толщину пропила.

Что следует учитывать при использовании бензопилы Granberg Alaskan

При использовании бензопилы Granberg Alaskan необходимо учитывать несколько моментов. Я коснусь некоторых из приведенных ниже, чтобы помочь вам начать свой путь в качестве фрезеровщика бензопилы.

Как вы хотите использовать плиту?

Одним из соображений относительно толщины плиты является то, каким будет конечный продукт с этой плитой. Вы строите стол? Вы планируете построить каминный камин? Собираетесь делать мерный пиломатериал? Есть много соображений в зависимости от окончательного проекта и предполагаемого использования самой плиты.

Суть в том, что вам нужно убедиться, что ваша плита толще, чем ваши окончательные размеры или любой проект, который вы собираетесь сделать.

Вам необходимо разрешить механическую обработку ваших пиломатериалов до их окончательных размеров. После того, как вы распилили пиломатериал, вы, скорее всего, соедините, строгаете и распилите его до окончательных размеров. Если вам нужен стол толщиной в два дюйма, а вы видели свой пиломатериал толщиной в два дюйма, к тому времени, когда вы обстрогаете его до гладкой поверхности, у вас будет слишком тонкий кусок пиломатериала для использования. Поэтому убедитесь, что у вас есть место для маневра для обработки вашего пиломатериала до его окончательных размеров.

Проверка пиломатериалов

Еще одним соображением является проверка пиломатериалов. Проверка описывается как разделение древесных волокон вдоль волокон древесины. В основном, это расщепление и разделение зерен древесины. Что именно это значит?

Итак, после того, как вы сложите пиломатериалы и сложите их для сушки (совершенно другая тема), ваши пиломатериалы должны пройти процесс сушки. В основном это действие влаги, покидающей древесные волокна. Когда влага покидает древесные волокна, она фактически сжимает волокна, делая древесину немного уже. Итак, вам, вероятно, интересно, как это связано с толщиной распила вашего пиломатериала, верно?

Что ж, по моему короткому опыту работы с пиломатериалами, чем тоньше вы нарезаете пиломатериал, тем более он будет склонен к растрескиванию. Я вырезал несколько красивых белых дубов толщиной примерно в полтора дюйма и красиво сложил их, чтобы они высохли и ждали какого-то великолепного проекта.

Примерно через шесть месяцев почти все концы потрескались и слегка деформировались. Проведя небольшое исследование, я обнаружил, что при тонком распиле пиломатериала концы часто высыхают быстрее, чем внутренняя часть доски, в результате чего концы древесины растрескиваются или расщепляются. Так что кое-что из другого дерева, которое я вырезал, я нарезал толщиной не менее двух дюймов, если не больше. Пока сохнет намного лучше.

Бензопилы позволяют делать некоторые вещи, которые нельзя сделать с помощью ленточной пилы

Действительно, эта часть поста могла бы стать отдельной записью в блоге. Итак, не вдаваясь в подробности, мой первый опыт использования бензопилы Granberg Alaskan зацепил меня после первой плиты.

Использование цепной пилы для изготовления пиломатериалов очень тяжелая работа, но она также очень полезна. Бензопилы предлагают универсальность, с которой не могут сравниться ленточнопильные станки. Можешь отнести бензопилу к бревну, завалить его там, где оно лежит. Это не то, что вы часто можете сделать с ленточной пилой. Я вижу несколько будущих постов, разбивающих процесс использования бензопилы Granberg Alaskan.

Получение новой бензопилы для моей бензопилы в Гранберге на Аляске

Как я уже говорил выше, каждая из этих тем или заголовков может быть полноценной публикацией сама по себе. Этот ничем не отличается. Выбор бензопилы для вашей бензопилы Granberg Alaskan может показаться сложной задачей, но на самом деле существует МНОЖЕСТВО вариантов.

Одним из наиболее важных соображений при выборе бензопилы для мельницы является обеспечение достаточной мощности. В зависимости от размера мельницы, которую вы выберете, вам понадобится пила другого размера.

Если есть один совет, который я могу дать по поводу размера бензопилы, необходимой для бензопилы Granberg Alaskan, так это приобретите самую большую пилу, которую вы можете себе позволить. Я начал с пилы Husqvarna 365 Special объемом около 70 куб. Хотя эта пила действительно мощная, кажется, что она замедляется при резке бревен диаметром около 21 дюйма. Я соединил Husqvarna с 28-дюймовым рулем, что позволило мне распилить примерно 21-дюймовое бревно.

Husqvarna, казалось, процветала, рубя бревна шириной около 18 дюймов и меньше. Честно говоря, я бы не стал толкать эту Husqvarna больше, чем 28-дюймовый руль, который у меня был.

Учитывая, что мощность моей цепной пилы составляет 36 дюймов, у меня были большие мечты о пиле большего размера, чтобы я мог работать с максимальной производительностью моей установки. На Рождество 2019 года Ханна удивила меня винтажной бензопилой Echo 900EVL. Это большая пила 1980-х годов с ОГРОМНЫМ крутящим моментом.

Хотя у него нет технологии и скорости цепи, как у новых пил, у него большой крутящий момент на низких оборотах. Эту пилу трудно увязнуть или утопить в огромном дереве, так как она будет продолжать шлифовать, используя свой большой крутящий момент. это примерно 90cc пила и действительно идеально подходит для моей мельницы.

Мне удалось подключить 36-дюймовый стержень, и теперь я могу сократить максимальную мощность почти до 27 дюймов. Это довольно большой журнал.

Как я уже говорил ранее, приобретите самую большую пилу, которую вы можете себе позволить. При фрезеровании пиломатериалов я бы не рекомендовал использовать пилу объемом менее 60 куб. Но если это все, что вы можете себе позволить, не разочаровывайтесь, когда сможете выложить этот 30-дюймовый красный дуб. Беритесь только за те проекты, которые подходят для имеющегося у вас оборудования.

Общий обзор цепной пилы Granberg Alaskan

На данный момент я наколол примерно три разных дерева: грецкий орех, осину и белый дуб. Все трое оказались разными опытами, некоторые более трудными, чем другие. Но одна вещь, которая не менялась каждый раз, была мельница с бензопилой Granberg Alaskan. Эта установка проста в использовании и дает стабильные результаты.

Каждый раз, когда я резал плиты, я измерял их толщину после разреза. И каждый раз разрез был точным. Это показало мне, что Granberg очень точно измеряет толщину на своих фрезерных станках. До сих пор вся мельница демонстрировала стабильное качество и простоту использования. Я, честно говоря, не могу сказать ничего плохого обо всей мельнице. Он легкий, легко регулируется и прост в использовании.

В будущем я планирую написать и снять более подробный обзор бензопилы Granberg Alaskan, так что вернитесь к нему позже.

Будущее бензопилы Granberg Alaskan

На самом деле, мы не знаем, куда нас это приведет, но нам нравится мечтать. Мы хотели бы когда-нибудь продать плиты и заработать на этом несколько дополнительных долларов. Пробуя новые увлечения, я стараюсь ставить перед собой цели. Вот некоторые из моих целей с бензопилой Granberg Alaskan.

Продать плиту – Я надеюсь, что когда-нибудь смогу вернуть деньги, которые мы потратили на покупку и настройку всего этого процесса фрезерования, от бензопилы до самой мельницы.
Купите новую бензопилу и более крупную фрезу . Отличительной чертой Granberg Alaskan Chainsaw Mills является то, что вы можете получить все размеры в зависимости от размера бензопилы, которая у вас есть. когда-нибудь.
Я хотел бы купить грузовик и прицеп для перевозки деревьев и наших плит .
И, наконец, Я хотел бы также иметь ленточнопильный станок – Надеюсь, что, продавая слябы, распиленные на нашей бензопиле Granberg Alaskan, я смогу накопить достаточно денег, чтобы когда-нибудь купить ленточнопильный станок и продолжить бизнес.

Принадлежности для бензопилы Granberg

Недавно я приобрел систему Granberg EZ-Rail. Это набор рельсов, которые помогут вам сделать первый распил бревна бензопилой. Раньше для первого прохода я использовал кусок дерева или старую деревянную лестницу. Система Granberg EZ-Rail изменила для меня правила игры, и я написал о ней обзор, если вам интересно узнать о ней больше.

Где взять бензопилу Granberg Alaskan

После покупки и создания этого поста мы связались с Granberg International, чтобы спросить, можем ли мы объединиться с ними. Нам нравится этот продукт, и мы хотели отправить будущий бизнес непосредственно к ним. Они согласились и даже дали нам скидку 10%, которую мы можем передать нашим читателям! Если вы используете код MakingLife в разделе купонов, вы сэкономите 10% на следующем заказе!

Вот как это будет выглядеть:

Посетите сайт Гранберга. Используйте наш код Makinglife , чтобы получить скидку 10% на ваш заказ. Это семейный бизнес в США, который производит свою продукцию прямо в США. Мы любим поддерживать малый бизнес, и это один из способов сделать это. Дайте нам знать, что вы думаете об их продукции. Оставьте нам комментарий ниже и сообщите нам, использовали ли вы наш код для совершения покупки! Мы хотим услышать все о вашем путешествии.

Вы также можете ознакомиться с продукцией Granberg на Amazon.

А пока продолжайте в том же духе Создавать жизнь. -N

Фрезерование бензопилой 101 — NEWTON MAKES

Я занимаюсь фрезерованием бревен уже несколько лет. Когда я впервые решил попробовать это, я посмотрел тонну видео, чтобы узнать, как это сделать, и выяснить, какое оборудование мне нужно. Я подумал, что эта статья и сопроводительное видео могут помочь людям, которые думают о том, чтобы окунуться в игру фрезерования бензопилой. Если вы думаете об этом, сделайте это, потому что это очень весело!

Что такое фрезерование бензопилой на Аляске?

Это процесс распиливания деревьев на плиты или доски, чтобы их можно было использовать для строительства. Одним из самых приятных аспектов для меня является сохранение дерева. Я занимаюсь городскими лесозаготовками, то есть фрезерую деревья, срубленные у кого-то во дворе. Каждый день деревья вырубают, а затем превращают в дрова или мульчу. Это дает мне возможность спасти это дерево и превратить его во что-то прекрасное.

Необходимое оборудование

Бензопила:

Самым важным инструментом, безусловно, является бензопила. В мире фрезерования бензопилой чем мощнее пила, тем лучше. Вы можете фрезеровать с помощью пилы меньшего размера; однако это будет очень медленно. В среднем мне требуется около 10-15 минут, чтобы сделать один распил с помощью пилы, в зависимости от размера бревен, которые я обычно распиливаю. Ожидайте, что пила меньшего размера будет резать медленнее. Я пользуюсь профессиональной пилой Stihl 661, и она мне очень нравится. Это абсолютная рабочая лошадка.

Шина и цепь бензопилы:

Шина — это выступающая часть пилы, удерживающая цепь. У каждой пилы есть рекомендуемая максимальная длина шины, поэтому узнайте у производителя вашей пилы их рекомендации. Я видел, как люди превышали эти рекомендации, так что это не жесткое правило. Длина часто зависит от количества масла, которое может выдержать ваша пила. Пила смазывает цепь и шину, чтобы они не перегревались. Чем длиннее шина, тем больше смазки ей потребуется. Если ваша пила не поддерживает смазку маслом, вы рискуете перегреться. Чтобы обойти это, некоторые мельники добавляют в свою установку дополнительный масляный насос.

Я использую 36-дюймовую шину на своей пиле. Если вы только начинаете заниматься фрезерованием, знайте, что размер бруска не будет соответствовать размеру бревна, которое вы можете фрезеровать. Некоторое место займет сама мельница. Подробнее об этом позже. Во время фрезеровки я заправляю бензин и масло после каждого резания. Для меня обычно используется почти столько же нефти, сколько и газа; Я отрегулировал свою пилу так, чтобы она выплескивала как можно больше масла, потому что фрезерование очень утомительно для пилы.

Что касается цепи, то для фрезерования я использую рыхлительную цепь. Цепь рыхлителя имеет зубья, срезанные под определенным углом, что позволяет ей быстрее резать по горизонтали вместе с зерном. Он также имеет тенденцию давать более гладкий срез. Вы можете использовать обычную цепь, если хотите, но разрывная цепь сэкономит вам много времени.

Лесопилка:

Вы не хотите давать волю при изготовлении плит; вы захотите использовать лесопилку. Есть куча брендов/вариантов. Быстрый поиск по фразе «лесопилка на Аляске» покажет вам несколько вариантов. Действительно важнее учитывать особенности мельницы. Вам нужна мельница, которая соответствует длине вашего стержня. Большинство мельниц регулируются по длине стержня. Например, я использую бензопилу Granberg International MKIV. Я могу уменьшить длину реза, если буду использовать меньший стержень, или я могу увеличить длину до 32 дюймов. Фреза будет зажиматься непосредственно на стержне, но вы должны оставить место на конце стержня, чтобы звездочка могла свободно вращаться.

Вам также понадобится мельница, которая легко регулируется по высоте. Вы хотите разрезать плиты толщиной 2 дюйма? Если да, то сколько времени потребуется, чтобы настроить мельницу на 2 дюйма? Обычно я режу плиты толщиной 2,5 дюйма, иногда режу их тоньше или толще, если мне нужна определенная толщина для проекта.

Направляющие:

Для первого пропила к бревну должны быть прикреплены направляющие. Я расскажу об этом подробнее через минуту. Направляющие обеспечивают плоскую поверхность, по которой мельница может скользить при первом резе. Их можно изготовить самостоятельно, а можно изготовить самостоятельно. Часть выдвижной лестницы обычно используется в качестве направляющих. В моем случае я использовал несколько 2×4, которые я соединил и выстрогал, чтобы они были плоскими.

Защитное снаряжение:

Защитное снаряжение имеет решающее значение, потому что существует повышенная вероятность получения травмы при фрезеровании бензопилой, и я не имею в виду просто отрезать вам ногу. Работа пилы на полном газу в течение 15 минут приводит к образованию большого количества пыли, древесной стружки и дыма. Без маски очень легко почувствовать тошноту. Мне нравится использовать респиратор, но я рекомендую использовать маску, которую вы, скорее всего, будете продолжать носить. Если вы ненавидите его носить, то вы будете искать оправдания, чтобы не носить его. В том же духе надевайте средства защиты органов слуха и либо защитные очки, либо защитную маску. Ваши уши и глаза будут вам благодарны.

Я также ношу бензопилу и перчатки. Они предназначены для того, чтобы помочь остановить цепь, распутываясь при разрезании, связывая цепь и заставляя ее остановиться. Кроме того, они делают процесс фрезерования более комфортным. Я часто стою на коленях во время фрезеровки, и приятно иметь эту дополнительную набивку.

Дополнительно:

Есть несколько дополнительных вещей, которые будут очень полезны при фрезеровании. Имейте при себе ключ для бензопилы. Он понадобится вам, чтобы подтянуть или заменить цепь. Вам также понадобятся клинья. Они не должны быть дорогими или модными. У меня есть несколько готовых, но я также использовал некоторые из 2×4. Вы можете взять с собой ручной напильник, чтобы вручную заточить цепь. Я также рекомендую бревенчатый крючок или крючок для бруса. Они позволят вам перевернуть бревно, чтобы найти лучший способ его распилить.

Как фрезеровать

Первый рез

Переместите бревно в желаемое положение. Мне нравится просматривать журнал и определять, как я могу получить самое крутое зерно. Я также вижу, какая сторона имеет самую плоскую поверхность. Если есть торчащие ветки или шишки, я могу срезать их пилой, прежде чем прикреплять направляющие.

Я устанавливаю направляющие на бревно, используя уровень в нескольких местах, чтобы убедиться, что лестница не перекручена. Чем ровнее первый срез, тем лучше результаты вы получите от остальных срезов. Затем я ввинчиваю свои рельсы в бревно с помощью болтов. Я беру с собой болты разной длины на всякий случай. Я ввинчиваю несколько болтов в разные части лестницы и проверяю, чтобы она оставалась плоской и не двигалась.

Первый разрез должен проходить по направляющим. Установите мельницу так, чтобы пила прорезала болты. Вы определенно не хотите ударить их при резке. Этот первый распил обычно проходит быстро, так как вы не удаляете много древесины.

Остальные распилы

Снимите рельсы и верхнюю плиту, чтобы вы могли начать укладывать бревно. Установите мельницу на желаемую толщину. Опять же, мне нравится резать пластины толщиной 2,5 дюйма. Это очевидно, но помните, что чем толще вы их нарежете, тем тяжелее они будут. Убедитесь, что у вас есть способ их переместить.

Все последующие разрезы не требуют рельсов. Фреза будет скользить по поверхности бревна. По мере того, как вы будете резать бревно, плита за плитой, вы в конечном итоге окажетесь у сердцевины. Сердцевина находится в центре бревна и ее легко увидеть, если посмотреть на торец бревна. В процессе сушки косточка, скорее всего, расколется. Я пытаюсь сделать разрез, который проходит через центр сердцевины, чтобы у меня не было пластины, содержащей всю сердцевину. Это снижает вероятность гигантского раскола посередине этой плиты.

Когда вы доберетесь до последней оставшейся секции бревна, вам может быть трудно распилить больше плит без того, чтобы пила волочила землю. Хорошее решение — подпереть один конец бревна чем-нибудь. Это даст вам дополнительное пространство, но также расположит бревно под углом вниз. Гравитация станет вашим другом и сделает резку намного проще. Я буду делать это при фрезеровании более мелких и легких бревен.

Сушка плит

К сожалению, вы не можете использовать свои плиты сразу. Древесина будет слишком влажной. Вам придется дать им высохнуть и акклиматизироваться к вашему климату. Старая сказка состоит в том, чтобы позволить один год на дюйм толщины. Я считаю это крайностью. Я сушу свои бревна в подвале с помощью вентилятора и осушителя. На то, чтобы плиты толщиной в два дюйма сохли, у меня уйдет около года или около того. Вы узнаете, что они сухие, сравнив влажность с другой древесиной, имеющейся у вас в том же районе. Используя влагомер, измерьте содержание влаги в древесине в вашем магазине, которая, как вы знаете, сухая (либо то, что находилось в помещении в течение очень долгого времени, либо древесина, высушенная в печи). Сравните это со своими плитами. Плиты должны иметь примерно одинаковое содержание, прежде чем вы сможете с ними работать. Например, плиты, которые сушат на открытом воздухе в Мичигане, обычно не опускаются ниже 15% влажности. Журналы в моем магазине упадут до 8-9%.

Чтобы обеспечить равномерное высыхание плит, необходимо запечатать концы. Вы можете купить восковой герметик для бревен. Вы наносите его на концы плит, и он препятствует слишком быстрому выходу влаги из концов, что вызывает трещины. Если вы не хотите тратить деньги, вы также можете использовать латексную краску. Я считаю, что это работает хорошо.

Складывайте плиты на ровной поверхности, приподнятой над землей. Если укладывать их на деформированную поверхность, они могут высохнуть и деформироваться. Между каждой плитой я использую наклейки толщиной 3/4 или 1 дюйм (деревянные палочки). Наклейки обеспечивают циркуляцию воздуха по всем поверхностям плит. Чем тоньше ваши наклейки, тем медленнее процесс высыхания. Я знаю, что в моем магазине, если я использую наклейки тоньше 3/4 дюйма, я рискую вырасти плесенью на плитах.

Я надеюсь, что эта статья поможет демистифицировать процесс фрезерования бензопилой. Я люблю фрезеровать бревна. Это очень тяжелая работа, и я считаю, что это хорошо работает.

*Являясь партнером Amazon, я зарабатываю на соответствующих покупках.

7 Лучшее навесное оборудование для цепной пилы

Хотите сами распиливать пиломатериалы? С помощью цепной пилорамы вы можете распиливать бревна на доски или брусья. Узнайте больше здесь.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Аврора Open/Getty Images

Покупка цепной пилы

Цепные пилы, также известные как аляскинские пилорамы, представляют собой портативные устройства, которые позволяют одному или двум операторам распиливать срубленные бревна на доски или брусья. Цепные пилы отлично подходят для валки деревьев, но если вы не планируете рубить каждое бревно на дрова, цепная пилорама станет отличным дополнением к вашей коллекции инструментов.

Владение цепной пилорамой означает, что вам не нужно перевозить тяжелые бревна на лесопилку или платить завышенные цены на складе пиломатериалов. Если вы опытный пользователь цепной пилы и вам нравится идея быстрой и дешевой фрезеровки пиломатериалов, при покупке цепной пилорамы учитывайте следующие факторы:

Размер журнала. Угадайте длину и диаметр бревен, которые вам нужно фрезеровать. Это определит размер цепной пилы, шины и фрезы, которые вам понадобятся.

Мощность. Проверьте объем двигателя вашей цепной пилы, измеренный в кубических сантиметрах (см3) топлива, проходящего через цилиндр. Для длинных непрерывных резов требуется много лошадиных сил, поэтому важно, чтобы ваша пила была готова к работе. Приобретите пилу объемом не менее 50 куб. см для фрезерования бревен диаметром до 12 дюймов. Для больших бревен потребуется больше мощности — не менее 60 куб.см. Для бревен диаметром 20 дюймов и более вам потребуется 70 куб. см или более.

Длина стержня. Убедитесь, что шина вашей цепной пилы по крайней мере на четыре дюйма длиннее, чем диаметр самых больших бревен, которые вы собираетесь фрезеровать. Вы не можете использовать всю длину шины, когда крепите фрезу к своей пиле, поэтому более длинные шины обычно являются более безопасным выбором, если ваша пила имеет достаточную мощность.

Размер мельницы. Выберите фрезу, достаточно большую, чтобы вместить шину цепной пилы. Если вы фрезеруете достаточно большие бревна, чтобы вам понадобился прут длиной 42 дюйма или длиннее, обязательно выберите большой и мощный фрезер, чтобы выдержать нагрузку. Тот же совет применим, если вы используете две цепные пилы в тандеме с двусторонней шиной. Для очень больших бревен можно соединить два двигателя цепной пилы одной цепью на двухсторонней шине. Этот метод резко увеличивает скорость резки.

Вес мельницы. Если вы работаете в одиночку, выберите цепную пилу, которую вы можете легко поднять и использовать самостоятельно. Большие фрезерные работы требуют напарника; убедитесь, что вы вдвоем сможете выдержать вес большой мельницы.

Правая цепь. Не используйте обычную цепь цепной пилы для фрезерования бревен. В основном они предназначены для сквозной резки. Вы получите гораздо более качественные и гладкие доски и балки, если инвестируете в правильную рыхлительную цепь. Они режут параллельно волокнам древесины, при этом зубья заточены под более острым углом, чем зубья поперечной цепи.

Направляющие. Почти все цепные пилорамы для правильной работы нуждаются в направляющих. Благодаря им станок движется горизонтально, поэтому ваши доски или балки выходят прямыми и ровными. Большинство цепных пил не поставляются с направляющими, поэтому вам, вероятно, придется покупать комплект отдельно

Помня об этом, прочитайте о семи наших любимых цепных пилах и о том, почему они попали в этот список.

Через продавца

Лучшая цепная пилорама В целом

Станок для мелкого бревна Granberg из стали и алюминия удивительно прост в установке и использовании по сравнению с другими цепными пилорамами. Продуманный дизайн и минимальные требования к инструментам делают его удобным для пользователя.

Несмотря на небольшой размер, он позволяет резать доски толщиной от 1/2 дюйма. до 13 дюймов в толщину и до 17 дюймов в ширину. Этого более чем достаточно для большинства обычных производителей пиломатериалов, причем по значительно более низкой цене, чем многие другие.

«Эта маленькая цепная пилорама проста в использовании», — пишет обозреватель Amazon. «Он легко крепится к стержню, а регулировка глубины имеет линейку для точного измерения толщины плиты. С помощью разрывной цепи на 20-дюймовой цепной пиле Stihl и нескольких 2×4 в качестве направляющей для первого пропила я смог вырезать 10 шестифутовых плит толщиной 2-1/4 дюйма из кедрового дерева. на нашей территории».

Купить сейчас

Через продавца

Лучшая большая цепная пила

Переносная цепная пила Carmyra отличается огромным диапазоном ширины распила (от 14 до 48 дюймов), прочной конструкцией из стали и алюминия и удивительно легким весом. Он позволяет резать доски или балки толщиной от 1/2 дюйма. и 13 дюймов часами, или пока руки не отвалятся от усталости. (Фрезерование больших бревен — довольно утомительная работа.)

Купить сейчас

Через продавца

Лучшая цепная пила среднего размера

Прочная конструкция, респектабельный диапазон ширины реза от 10 до 36 дюймов и превосходное обслуживание клиентов — главные особенности переносной цепной пилы Imony среднего размера. Построенный из стали и алюминия, он весит всего 15 фунтов. так что не так уж сложно пронести его через кусты.

Купить сейчас

Через продавца

Лучшая по соотношению цена/качество цепная пила для 2×6

Миниатюрная цепная пила Timber Tuff Lumber Cutting Guide всего за 30 долларов является идеальным легким вариантом для резки 2×6 или меньше. Изготовленный из сверхпрочной стали с порошковым покрытием, компактный 3-1/2-lb. устройство может служить вам долгие годы. А поскольку она компактна, эта мельница также быстро и легко собирается.

Купить сейчас

Через продавца

Лучшая малая цепная пила

Производимая в США цепная пила Granberg Alaska Mark-IV — это хорошо спроектированный и надежный выбор, если вы не планируете фрезеровать что-либо шире 20 дюймов.

Эта мельница, изготовленная из прочного авиационного алюминия и стали, имеет пожизненную гарантию и обещание производителя заботиться об окружающей среде. Гранберг пообещал, что за каждую проданную мельницу они посадят одно дерево на вырубленной территории.

Купить сейчас

Через продавца

Обрезной станок с цепной пилой Best

Прочная конструкция, простота использования, направляющие и пожизненная гарантия выделяют обрезной станок Granberg G555B.

Кромкорезные станки представляют собой более простые версии стандартных цепных пильных станков меньшего размера. Вместо того, чтобы фрезеровать доски, они хороши для выравнивания бревен и превращения их в балки. Вместо того, чтобы прикрепляться к шине цепной пилы с обоих концов и располагать ее горизонтально для распиливания досок или балок, кромкообрезные фрезы крепятся к шине только на нижнем конце и удерживают пилу вертикально.

Купить сейчас

Через продавца

Большая цепная пилорама с лучшим соотношением цены и качества

Хорошо сконструированная портативная цепная пила HiHydro позволяет распиливать пиломатериалы толщиной до 13 дюймов и шириной от 14 до 36 дюймов. Другие бренды предлагают цепные пилы с аналогичными характеристиками, но они почти всегда дороже.

Купить сейчас

Первоначально опубликовано: 02 марта 2022 г.

Роберт Максвелл

Роберт Максвелл — писатель, видеооператор, фотограф и онлайн-тренер по силовым упражнениям из Северного Онтарио, Канада.
