Печь для бани с баком для воды своими руками из металла чертежи: Лучшая печь для бани своими руками из металла чертежи

Содержание

чертежи, самая эффективная из металла

Изготовление печей для бани своими руками получило широкое распространение в частном секторе, где владельцы недвижимости предпочитают автономность и независимость центральных коммуникаций. Грамотно спроектированные изделия отличаются компактностью, удобством и безопасностью пользования, обладают высоким КПД и хорошей экономичностью. Если сделать печь для бани своими руками, можно сэкономить и усовершенствовать свои умения и навыки работы с металлом и камнем.

Содержание

Металлические банные печи
Разновидности конструкций
Простейшие печи для бани из металла
Процесс изготовления
Как улучшить характеристики металлической печки

Металлические банные печи

Металлическая печь имеет малую массу, быстро нагревается и столь же быстро остывает

Нагревательные котлы для парилки различаются по габаритам, форме и вариантам отделки.

Банные печи сиз металла имеют общее устройство:

Корпус. Может иметь форму куба, параллелепипеда, цилиндра вертикальной или горизонтальной ориентации. Служит для размещения функциональных частей для топлива и отвода продуктов его сгорания.
Топка. Ограниченный в корпусе короб для приема и сжигания дров. В нижней части находится колосниковая решетка, а в верхней отверстие для отвода дыма и пиролизных газов.
Зольник. Находится под колосниками, нужен для сбора золы и пепла. Дверка используется для регулировки тяги в системе.
Каменка. Металлическая корзина с камнями. Предназначена для более эффективного распределения тепла по объему парилки. В качестве теплообменника используются обычные булыжники или талькохлорит — уникальный минерал метаморфического типа, обладающий целебными свойствами.
Дымоход. Создает необходимую тягу, отводит дым из камеры сгорания. Обычно делается из стальной трубы.

Иногда устанавливается печка в баню с баком для воды. Емкость располагается непосредственно над котлом и может снабжаться краном для подачи воды на нагревательные элементы или в таз.

Разновидности конструкций

Открытая печь

Перед тем как делать котел для парилки, нужно оценить его соотношение к размеру помещения и уровень безопасности.

Печка для бани на дровах своими руками может быть изготовлена в таком исполнении.

Закрытая. Сооружение отличается компактностью и практически полностью исключает вероятность получения ожогов. Выведенная в парную часть котла обкладывается стенками из огнеупорного кирпича, а сверху полностью перекрывается камнями.
Открытая. Боковые части не закрываются, благодаря чему обеспечивается более ускоренный и сильный нагрев помещения. На крышке котла приваривается металлический короб, в который засыпаются булыжники. Емкость для воды делается меньшего объема. Такая печка для бани с баком своими руками делается просто и быстро.
Комбинированная. В таких печах тепловая энергия используется по максимуму. В конструкции выделяют топливник, оснащенный двумя задвижками, решеткой и поддувалом, два патрубка с четырьмя отверстиями для трубы и обводного колена.

Также различают нагревательные устройства по типу применяемого топлива:

дровяные — требуют постоянной дозаправки и присмотра, но могут использоваться автономно, независимо от наличия коммуникаций;
электрические — современные, надежные, оснащенные защитой высокого класса устройства, потребляющие большое количество энергии, а значит — дорогие в эксплуатации;
газовые — практичные, безопасные экономичные устройства с возможностью регулировки мощности нагрева.

Выбор делается исходя из особенностей помещения, финансовых возможностей и умений мастера.

Простейшие печи для бани из металла

Печь с выносной топкой

При проектировании обустройства сауны решение относительно типа и характеристик печи принимается после оценки всех сопутствующих факторов. Иногда выбор делается в пользу самых простых конструкций как временное решение при отсутствии средств, оборудования или при ожидании каких либо благоприятных условий для возведения более дорогих и эффективных сооружений.

Варианты формы котлов:

Кубические. Представляют собой классическую буржуйку с внутренней топкой. Внутрь корпуса ставится зольник, колосники, а сверху труба, выводимая через стену на улицу. Безопасность обеспечивается высоким дымоходом и подводом воздушного канала к поддувалу. Является наиболее распространенным способом обустроить парную быстро и недорого.
Вертикальные. Хорошее решение для маленьких парилок. Занимают мало места, от стен отгораживаются изоляционным материалом. Котел может содержать два или три отсека — топка, внутренняя каменка, водяной котел. Для перенаправления тепловых потоков сверху устанавливается экран.
Горизонтальные с выносной топкой. Изготовить такие устройства сложнее, так как нужно делать и изолировать проход в стене. Тем не менее, затраты окупаются. Находиться в парилке комфортно, безопасно, нет риска возгорания и отравления угарным газом. Выносная топка обогревает и предбанник, что удобно и практично.

Печи прямоугольной формы более долговечные, чем круглые, так как железо в углах греется меньше, корпус лучше и дольше сохраняет форму. Высокий котел дает больше конструктивных возможностей, но большая часть тепла выделяется вверх, что требует установки дополнительных приспособлений по его направлению вниз и в стороны.

Процесс изготовления

Для изготовления котла можно использовать газовый баллон

Чтобы сварить нагревательный котел для сауны, можно использовать самые разнообразные, в том числе и бросовые материалы:

старый газовый баллон после его тщательной очистки;
бочку с толстыми стенками;
диски от колес;
отрезок металлической трубы;
листы металла толщиной не менее 5 мм.

Кроме этого потребуется:

арматура для колосников;
ручки, петли и задвижки для дверок;
асбестовый шнур для уплотнения и футеровки;
шамотный и огнеупорный красный кирпич;
глина и песок;
двухслойная труба под дымоход.

При наличии всего необходимого нужно в соответствии с заранее составленной схемой сварить корпус, приделать к нему ножки и приступить к изготовлению печи.

Сначала делается топка:

Нанесение разметки. Вырезание отверстий для поддувала и загрузки топлива. С внутренней стороны корпуса прикрепляются упоры для крепления колосников. Варить нужно аккуратно, лучше точечно, чтобы не прожечь корпус и не оставить на нем выпуклостей от перегрева. Решетку можно сделать самому или приобрести готовое изделие в магазине.
Закрепление дверок. Петли крепятся сваркой, болтами или заклепками. Целесообразно использовать последние два способа, чтобы изделия не деформировались от нагревания.
Проведение футеровки. На стенки топки приклеиваются шамотные кирпичи. Это предотвратит накаливание металла до красного цвета, обеспечит поглощение излишнего жара и продлит срок службы конструкции.

Печь с открытой каменкой

Следующим этапом является изготовление каменки. Используется одна из технологий:

Поверхностная. После проведения замеров делается клетка из арматуры диаметром 10-12 мм. Затем короб устанавливается на крышку котла и приваривается к ней. Глухие стенки делать не стоит, чтобы обеспечить лучший нагрев комнаты и свободный выход пара после подачи воды.
Внутренняя. В корпусе делается отверстие, ставится решетка под камни. Подача воды может осуществляться кружкой через проем или через отверстие из бака с краном.

Полость заполняют особыми минералами — талькохлоритом, диабазом. Не допускается использование слюдосодержащих пород, кремня и гранита.

Изготовление бака для нагрева воды не относится к числу обязательных мероприятий, но позволяет сделать процесс посещения бани более комфортным и безопасным. Данное сооружение служит как подачи воды на камни, так и для последующих гигиенических процедур в душевой.

Для изготовления используются те же материалы, что шли на котел, только стенки их могут быть тоньше, так как изделие не подвергается контакту с открытым пламенем. Концы трубы заглушаются, сверху делается отверстие для заправки, снизу вставляется кран. Бак крепится на каменку, нагрев происходит от непосредственного контакта с материалом, а также от горячего дыма.

Как улучшить характеристики металлической печки

Чертеж металлической печи

Имея чертежи банной печи из металла, можно собрать надежные и функциональные изделия. Но всегда есть возможность сделать их работу эффективнее, а внешний вид привлекательнее.

Поддерживать постоянную тягу и не переживать о возможном пожаре позволят двойные трубы с дефлектором. В таких каналах сажа не задерживается.

Улучшить дизайн очага можно с помощью клинкерной плитки и изразцов. Эти покрытия отлично переносят жар и резкие перепады температуры.

Целесообразно брать крупные камни. Они дольше удерживают тепло и не остывают сразу после поливания водой.

инструкция по изготовлению из кирпича

Самодельные печи для бани на дровах с баком для воды снабжаются металлическим сосудом таких размеров, чтобы он гармонично вписывался в помещение. Обычно бак устанавливается внутри отопительного сооружения, реже под дымоход или сбоку печки.

Свернуть

О конструкции
Инструменты
Советы по работе
Процесс кладки и порядовка
О дымоходе
Вывод

Вода в баке выполняет двойную функцию. Воздушные пары из котла насыщают и увлажняют воздух в парилке. Горячая вода в бане всегда нужна для различных целей: запарки веника, помывки.

О конструкции

Чтобы построить печь в баню из кирпича с баком для воды потребуются листы металла, кирпичи, труба в зависимости от высоты конструкции. Встроенный бачок размещается так, что дно или боковина емкости нагревается языками пламени из топки.

Такое обустройство означает, что лучшим выбором в качестве материала будет толстая нержавеющая сталь. Такой бачок не прогорит с годами и не подвергнется коррозии от паров воды.

Кирпич для печки приобретают огнеупорный. Материал для отопительного сооружения в бане должен быть прочным, крепким, пароустойчивым. Кирпичи должны быть одинакового размера, без дефектов.

Хорошим выбором будет шамотный огнеупорный кирпич. Этот строительный материал делают из глиняной смеси и его применяют для кладки доменных горнов.

к содержанию ↑

Инструменты

Если вы решили сделать печь для бани с баком своими руками из кирпича, то вам потребуется несколько стандартных инструментов печника:

молоток-кирочка,
специальный мастерок,
киянка,
уровень,
рулетка,
строительный шнур,
отвес.

Инновационные технологии постепенно приходят и в область кладки печек. Некоторые строители используют лазерные уровни, шлифмашинку. Для изготовления бачка потребуется сварочный аппарат, электроды, листогиб. Сделать герметичную емкость из нержавеющей стали своими руками, для начинающего сварщика, задача довольно сложная. Поэтому лучше купить материал и обратится к профессионалам за помощью.

к содержанию ↑

Советы по работе

Прежде чем приступить к работе, определите размеры печи для бани с баком для воды. Ширина и высота конструкции напрямую зависит от помещения. Естественно, печурка не должна занимать все пространство. Расстояние до деревянных стен и полок должно быть не менее 0,3 м. Линейные размеры могут варьироваться от 80 см до полутора метров.

Кирпичная печь для бани с баком для воды своими руками, как и любая другая начинается с фундамента. Вес будущей печки будет значительным (500-900 кг), поэтому платформу нужно подготовить основательно. Для тяжелых конструкций придется вырыть котлован глубиною больше метра. Более точно глубину определяют в зависимости от региона и структуры почвы.

Для защиты деревянных поверхностей от возгорания их рекомендуется закрывать сэндвичем из теплоизоляции и листа металла. Касается это тех мест, которые расположены близко к сооружению. Из металлов предпочтение отдается нержавеющей стали, которая не подвергается коррозии. Толщина здесь играет несущественную роль, главная задача такой защиты – отражать тепловое излучение. Размещать листы целесообразно подальше от основных путей движения людей, чтобы не получить ожоги. Подробнее читайте в статье: защита стен банной печи от жара.

Несколько слов о баке… Браться за работу по изготовлению бачка для банной печи следует только опытному сварщику. Стыковочные швы в емкости должны быть тщательно проварены, чтобы пары под давлением не могли проникнуть наружу. Сами понимаете, что разбирать печь из-за подтекающего бака занятие неприятное. Делать емкость рекомендуется из нержавеющей стали толщиной 1,5 – 2 мм.

к содержанию ↑

Процесс кладки и порядовка

Банные печи своими руками из кирпича с баком для воды укладывают на специальных растворах с высоким содержанием глины. Для кладки дымохода и фундамента используют известковый или цементный растворы. Приготовление глиняного раствора процедура очень ответственная. Самое главное в процессе – правильно подобрать компоненты. Слишком жирная смесь будет растрескиваться при высыхании, а если переборщить песка, то швы будут крошиться.

Воду для кладки печки лучше всего брать дождевую. Песок должен быть мелкозернистый, просеянный через сито. Глину для обеспечения пластичности замачивают на сутки и периодически помешивают. Опытные печники на глазок могут определить пропорции смеси. Для тех, кто работает с глиной недавно, советуем сделать несколько опытных образцов и затем замешивать основную партию.

Порядовка кирпичной печи для бани с баком для воды:

Кладка печи выполняется в следующем порядке:

1 ряд. Сплошной ряд, ложится на слой гидроизоляции на нулевом слое фундамента.
2 ряд. Начинаем выкладывать колодцы для поддувала и прочистной двери. Дверцы закрепляем с помощью проволочных усов.
3-4 ряды. Крепим поддувало согласно схеме.
5 ряд. На этом ряду укладываются колосники. Решетка должна лежать с зазором, чтобы при расширении не повредить конструкцию.
6-8 ряды. Устанавливается дверь топочного отсека и емкость для воды. Бачок обматывается асбестовой лентой. Дверку фиксируют проволокой.
9-13 ряды. Этими рядами набираем высоту и закрываем водяную емкость. После завершения укладывается чугунная плита. Это перекрытие служит для разделения топочной и дымоходной частей. На плиту монтируется емкость для камней.

14-15 ряды. Выполняется переход к сужению печи.
16-21 ряды. Выкладывается вентиляционный канал. В 18 ряду ставится задвижка.

Перед первой топкой кладке нужно как следует просохнуть. Естественную сушку можно ускорить усиленным проветриванием помещения.

к содержанию ↑

О дымоходе

Отопительное устройство может быть с полностью кирпичным дымоходом или трубой. Обычно используют комбинированную версию: до потолка идет кирпич, а дальше асбестовая труба. Кладку кирпичного дымохода начинают с выкладывания ряда перекрывающего зону топки. Сначала идут два воздушных канала, но позже они сходятся в одни. Зона вытяжки постепенно сужается и смещается в сторону. Одна или две задвижки регулируют ширину дымохода и скорость выхода горячего воздуха.

При самостоятельном выполнении работ важно сделать дымоход без трещин и правильно рассчитать сечение вытяжной трубы. Нарушение этих параметров приведет к скоплению конденсата и чрезмерному охлаждению печи во время работы. Некачественную сборку вы ощутите сразу по копоти на стенах бани.

Вывод трубы из бани можно делать в двух направлениях:

вверх, через кровельные листы;
в сторону стены.

Для наружного варианта горизонтальный участок трубы не должен быть длиннее метра, иначе тяга будет очень слабой. Трубу дымохода у бани следует отвести от других конструкций, способных воспламениться, не менее чем на полметра. Закреплять трубу жестко в кровле не желательно. Кроме прочего следует учесть, что никаких стыков в районе потолка быть не должно по соображениям пожарной безопасности.

Читайте также: Как сделать дымоход для печи в баню?

к содержанию ↑

Вывод

Сложить своими руками печь для бани с водяным баком вполне возможно. Потребуются навыки сварочных работ и умения по печной укладке. А еще стремление и трудолюбие, и любая задача будет по плечу.

Печи для бани с баком для воды своими руками: делаем без особых усилий

Наверное, каждый житель России знает о пользе бани и хотя бы раз в жизни посещал это заведение. Построить баньку своими руками – достаточно сложное дело, ведь необходимо знать, как возводятся те или иные узлы, перекрытия и другие элементы конструкции. Но даже хорошо построенная баня не гарантирует стопроцентного успеха, ведь результат, во многом, зависит еще и от топки.

Схема печи с баком для воды из железной бочки.

Для того чтобы выложить каменную или кирпичную печь, необходимо владеть знаниями и «набитой рукой» печника. Поэтому, если выбор остановился на данной конструкции, лучше обратиться за помощью к мастерам-печникам. Есть и другой ви

Иметь небольшую баню на своем участке в наше время – совершенно нормальное явление.

Печь в бане

Схема монтажа теплообменника.

Маленькие ванные комнаты в квартирах или городские парные соответствуют запросам далеко не каждого человека. В то же время, наверное, нет любителя попариться, который был бы против сделать это в настоящей русской баньке, наполненной ароматом дерева и горячим паром.

В старину никто не смущался того, что дрова были единственным топливом, которое требовалось, чтобы растопить баню, как и не гонялся за дополнительными процедурами по типу современных SPA-методик.

Любой, у кого на даче есть простенькая, но уютная и добротная банька, подтвердит, что такая подарит гораздо больше удовольствия, экономии и оздоровительного эффекта, чем дорогие салоны. Поэтому, если баню вы построили и тем более если сделали это своими руками, то и обустроить ее, сделав и установив дровяную печь самостоятельно, вам по силам.

Вернуться к оглавлению

Простой и бюджетный вариант дровяных печей для бани

Дровяная печь-каменка для бани «Сибирь».

Чтобы устанавливать дровяные печи, не помешает доля определенных технических знаний и навыков, и обычно за это берутся те, кто уже успел набить руку на столярном и слесарном деле. Однако мы поможем вам получить такие знания, которые избавят вас от необходимости втридорога покупать готовые печи. Существуют вполне доступные материалы, позволяющие сооружать простые и надежные дровяные печи для бани своими руками.

Дровяные печи в этом случае обычно изготавливаются из металла и могут монтироваться очень быстро. Они годны для помещений любого размера, но требуют соблюдения правил пожарной безопасности. Кроме того, дровяные печи обязательно должны иметь герметичный корпус, чтобы уберечь посетителей бани от угарного газа.

Для бани наиболее хорош вариант самодельной металлической дровяной печи, изготовленной из трубы и бочки. Но в первую очередь нужно изучить процесс сварки такой печи и продумать, где она будет располагаться. Подобные дровяные металлические печи для бани состоят из поддувала, топки, каменки, дверцы, пробкового крана, бака для воды, дымовой трубы, кирпичной трубы и площадки для нее, задвижки, крышки с ручкой, решетки из прутов арматуры, стальной пластины, колосника, «ушек» и стальной муфты в виде кольца.

Также необходимо предусмотреть окно для прохождения дымовой трубы.

Вернуться к оглавлению

Этапы сборки дровяных металлических печей для бани

Процесс сооружения дровяной металлической печи для бани не отличается большой сложностью, а все необходимые комплектующие вы сможете найти практически в любом строительном магазине. Дровяные печи изготавливаются в несколько этапов.

Вернуться к оглавлению

Этап I: готовим детали для будущей печи

Берем трубу 1,5 метра длиной и 0,5 метра толщиной.
Вырезаем детали, необходимые для изготовления дровяных печей для бани. Толщина металлического слоя каждой детали должна быть не менее 1 см.
Разрезаем трубу на части длиной 60 см (для бака) и 90 см (для установки каменки и топки).

Вернуться к оглавлению

Этап II: делаем из трубы печь

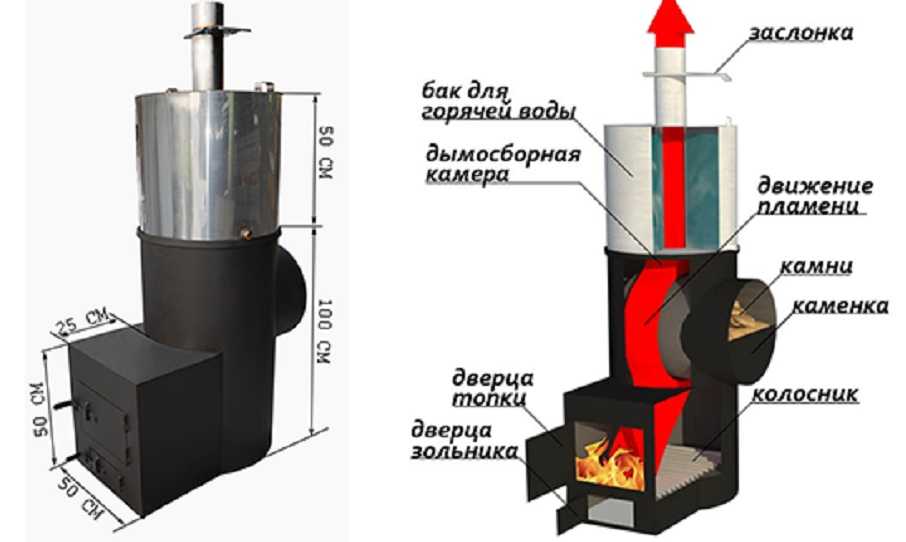

Конструкция печи с баком.
Вырезаем для каменки отверстие 20*5 см внизу трубы, которое будет служить поддувалом.
Над отверстием привариваем круглую стальную пластину. Толщина ее должна быть не менее12 мм.
Подготавливаем часть металла и для того, чтобы разместить колосник в поддувале.
Для закрепления колосника привариваем 4 «ушка».
Вырезаем нишу для топки. Из остатков трубы, металлического сегмента 25*30 см, изготавливаем дверцу топки, которая вешается на петлях или крючках. Не забываем, что нужно приделать и защелку.
Над топкой привариваем будущую каменку – фрагмент трубы длиной примерно 35 см. Между днищем и верхом каменки должно быть расстояние не менее 10 см. Завариваем заднюю стенку трубы и делаем дверцу размером не больше 30 см.
Каменка до половины заполняется крупной округлой галькой, если же ее нет – электрическими изоляторами. Затем привариваем стальной прут, чтобы содержимое каменки не высыпалось.
В верхней части сооруженной печи крепим муфту толщиной 5 мм и шириной не менее 50 мм, которую мы сделали ранее из стальной шины. Часть детали приваривается к печному корпусу, а выступающая над печью другая половина муфты послужит для монтажа бака.

Вернуться к оглавлению

Этап III: монтируем бак

Снизу к торцевой части бака для горячей воды привариваем стальной круг толщиной 8 мм или более. Предварительно вырезаем в нем отверстие диаметром 12-15 см для дымовой трубы, которая смещается к его задней стенке. Привариваем к днищу бака нижнюю часть дымовой трубы, чтобы вода не протекала в топку.
Затем вышеупомянутым стальным полукругом закрываем верхнюю часть бака для горячей воды. Дымовую трубу привариваем к отверстию стального круга, после чего в верхней части бака останется отверстие для залива воды. Чтобы закрывать горловину, требуется изготовить крышку с ручкой.
На расстоянии 35 см от бака привариваем стальную площадку со стороной 30 см, которая потом будет использована, чтобы присоединить кирпичную трубу с задвижкой, имеющую выход на крыше. Далее привариваем кран с вентилем напротив отверстия, в которое заливается вода, внизу бака.

Чертёж печи для бани с металлическим баком для воды.

Вернуться к оглавлению

Этап IV: устанавливаем дровяную печь для бани

Размещая дверцы топки, следует направлять их в сторону двери, а дверцы каменки – по диагонали, в сторону противоположного угла бани.
Прежде чем устанавливать дровяные печи из металла, следует иметь в виду, что к тому моменту мы должны подготовить бетонный фундамент от 20 до 30 см высотой. На этот фундамент следует уложить огнеупорные кирпичи в два ряда и скрепить их раствором глины.
Площадка под печь должна иметь размеры 70*70 см. Ее высота, как и расстояние от печи до ближайшей стены, должна быть не менее 20 см.
Делаем двенадцатисантиметровое утолщение в кирпичной кладке, там, где печная труба будет выходить наружу. Деревянные перекрытия следует покрыть теплоизоляцией, состоящей из асбеста, войлока или картона, и обработать их глиняным раствором. Отрезок трубы, находящийся между крышей и потолком, нужно покрыть штукатуркой, а затем – известью. Над крышей кладка трубы должна быть не ниже 0,5 метра.
В случае если баня сделана не из кирпичной кладки, а из дерева, то, по правилам пожарной безопасности, металлические дровяные печи в таких банях обкладываются кирпичом. Получившаяся облицовка составит приблизительно 1,2 метра в высоту, а толщина кладки в обе стороны печи должна получиться около 80 см.

Схема подключения бака для воды с контуром в печи: 1- емкость для воды; 2- топливник; 3- контур.

Конечно, установку дровяной печи для бани можно доверить профессионалам, знакомым с каждой тонкостью технологии их конструирования и монтажа и способным сразу определить, насколько добротно сделана печь. Но порой пригласить такого специалиста нет возможности, да и денег на такие работы чаще всего в обрез. Но имея под рукой приведенную выше инструкцию, описывающую, как возводятся дровяные печи из металла, и следуя всем ее указаниям, вы сможете самостоятельно сделать такую дровяную печь.

Испытывать ее в первый раз нужно, не задаваясь целью попариться, будучи готовым к тому, что что-то может пойти не так и что-то надо будет поправить. А если первое испытание пройдет успешно, то во второй раз вы уже сможете насладиться творением рук своих и пригласить попариться в своей баньке родственников и друзей.

Их существует огромное множество, они производятся многими фирмами, завозятся из-за границы и конструируются авантюристами. Благодаря несложной конструкции и дешевизне расходных материалов металлические печи можно изготавливать своими руками.

Для этого необходимо придерживаться простых правил, иметь чертежи и следовать этапам строительства.

Вернуться к оглавлению

Изготовление топки бани с баком своими руками

Схема сборки металлической печи

Ни один газовый, угольный или электрический котел не даст того тепла, которое получается от сгорания дров. Настоящие ценители русской бани отдают предпочтение исключительно печкам на дровах. Чтобы в бане была нужная температура и влажность, топка должна быть правильной формы и конструкции.

Если рассматривать металлические печи, которые можно сконструировать своими руками, то они бывают вертикальные и горизонтальные. Для того чтобы изготовить топку с горизонтальным расположением, за основу конструкции принято использовать емкость с баком, а для вертикального – металлическую трубу большого диаметра. Трубы более устойчивы к высоким температурам и не так сильно подвержены выгоранию, как печка с баком.

Для начала необходимо найти трубу из металла. Она должна быть большого диаметра, толщиной от 5 до 15 мм и длиной около двух метров. Далее трубу необходимо разрезать на части, примерно 600 мм уйдет на изготовление бака и около метра понадобится для топки.

Обратите внимание, что из остатков можно изготовить дверцы, ручки и другие принадлежности.

В той части трубы, которая предназначена для изготовления топки печки, нужно вырезать два отверстия для поддувала и топки.

Для поддувала можно вырезать отверстие 50х200 мм, а для топки необходимо такое отверстие, чтобы можно было легко просовывать дрова, примерно 200х300 мм. Над поддувалом, внутри трубы, необходимо приварить металлическую пластину или уголок, который будет держать колосники.

Их продают в спаянном виде и поштучно. Лучше остановить свой выбор на втором варианте, потому как одинарные колосники более надежные и не прогорают длительное время.

Также необходимо обратить внимание на толщину пластины, на которой будут держаться колосники, она должна быть не менее 12 мм. Дверцы для поддувала и топки можно изготовить из остатков трубы своими руками или приобрести готовые образцы.

Вернуться к оглавлению

Изготовление бани-каменки

Над топкой приваривается пластина с вырезом, на нее будут установлены металлически бруски 10х10 мм под каменку.

Также можно купить спаянные колосники и установить их аналогично колосникам для топки. Далее устанавливается труба для каменки, она должна быть не менее 100 мм в высоту.

В отделении для каменки необходимо вырезать отверстие для дверцы размером 250х300 мм. Дверца каменки должна быть расположена в парилке, а топка – напротив входа.

После проделанной работы следует наполнить каменку специальными камнями. Для бани идеально подходят такие камни, как диабаз, талькохлорит, жадеит, малиновый кварцит и вулканит. При самостоятельном выборе камней нужно проследить, чтобы в их состав не входила слюда, так как при нагреве такие камни выделяют токсические вещества.

Не рекомендуют использовать гранит из-за того, что он быстро крошится. Камни по своей структуре должны быть мелкокристаллическими, желательно округлой формы и природного происхождения.

http://www.pogreemsya.ru/youtu.be/FZhT0Jh7SJg

Вернуться к оглавлению

Бак для воды

Практически всегда металлические печи комплектуют баком для подогрева воды. Для этого нужно приварить на каменку металлическую пластину. В ней необходимо проделать вырез для дымоходной трубы и приварить бак для воды и сам дымоход. Бак для воды изготавливается из той же трубы, что и топка.

Сверху бак с водой нужно накрывать крышкой, ее можно изготовить из остатков материала, а сбоку приваривается краник для пуска горячей воды. Если дымоходная труба будет обкладываться кирпичом, то конструкция бака для воды должна соответствовать требуемым параметрам.

Следует помнить, что отверстие для трубы должно находиться как можно ближе к задней стенке печи. Для верности, перед тем как монтировать бак бани своими руками, предварительно стоит поискать чертежи подобных конструкций.

Вернуться к оглавлению

Установка печи бани своими руками

Самым первым этапом при установке металлической печи является устройство фундамента. Для этого нужно использовать огнеупорный кирпич и бетонный раствор. Желательно выложить несколько рядов кладки из кирпича.

Следует помнить, что если печка не будет обкладываться кирпичом, то ее расстояние от стены должно быть не менее одного метра.

После того как фундамент застынет, на него устанавливается металлическая печка. Также необходимо учесть, что если баня находится обособленно от дома и подвержена перепадам температур, то фундамент следует сделать более прочным и морозостойким.

http://www.pogreemsya.ru/www.youtube.com/watch?v=MBJmlDTlJho

Вернуться к оглавлению

Готовая печь с баком для воды

Если печка не обложена кирпичом и находится поблизости от стены, то необходимо ту часть стенки укрыть фольгой. Она будет играть роль дополнительного теплоотражателя. Такие меры предосторожности не нужны для печей, обложенных камнем.

Важно знать, что высота кирпичной кладки для обшивки металлической печи не должна превышать 120 мм, а в ширину быть не больше 80 мм. В противном случае кирпич будет слишком долго прогреваться.

http://www.pogreemsya.ru/www.youtube.com/watch?v=k6swnMTBrFc

Совет! Для собственной безопасности и комфорта во время эксплуатации внутреннюю сторону дверец топки и поддувала можно обложить листами асбеста. Он не даст нагреться металлическим ручкам до высоких температур и таким образом убережет руки от ожогов.

Напоследок необходимо сказать, что данная конструкция печи, чертежи которой не трудно найти на нашем сайте, предназначена исключительно для бани или сауны. Она не подойдет для обогрева дома или дачи, для этого используют печи совершенно других конструкций.

Нагрев воды в дровяной сауне

Душ или холодная купель для многих являются важной частью хорошего посещения сауны. Если вы предпочитаете теплую воду, есть несколько отличных способов получить «бесплатную» горячую воду из дровяной печи для сауны.

Резервуары для горячей воды для сауны могут обеспечить достаточное количество горячей воды для горячего душа, используя тепло, которое уже вырабатывается дровяными печами для посещения сауны. Они обеспечивают более устойчивый способ купания и могут обеспечить потрясающий душ в помещении или на открытом воздухе круглый год.

Теплая вода также может быть использована для приготовления веников для сауны, которые перед использованием часто окунают в теплую воду.

Добавление термической массы в вашу сауну дает дополнительное преимущество, которое, вероятно, улучшит качество вашей сауны, как если бы вы добавили больше камней.

Простой способ: купите насадку для дымохода

Самый простой и надежный способ получить горячую воду в сауне — просто купить насадку для нагревателя.

Harvia имеет бак для горячей воды, который устанавливается между дровяной печью и дымоходом. Вы можете проверить цену и купить его здесь, на Amazon.

Подходит для любой дровяной печи и является удобным способом иметь горячую воду в сауне или наполнить ведро для ковбойского душа.

Если разместить его достаточно высоко, вода потенциально может быть подведена к насадке для душа для правильного душа.

Дровяные печи

Lamppa Kuuma предлагают несколько различных насадок, включая простой сборный бак, который крепится к боковой части печи, или систему медных змеевиков, которая подключается к отдельному сборному баку.

Polar продает дровяную печь производства Tylo со встроенным баком для горячей воды, которую вы можете найти здесь.

Старые финны снова оказались правы

Использование автономного душа в сауне может взбодрить. Как и сама сауна, это старая практика, созревшая для возрождения.

До «причудливой внутренней сантехники» многие старые сауны имели змеевики в дровяной печи, которые нагревали резервуар для воды для бытовых нужд. Эта практика вышла из моды, но при правильном использовании она может быть полезной. Когда-то эти баки для горячей воды в сауне были единственным источником горячей воды во многих домах. Они привыкли к одежде, мыться и убираться. Есть бесчисленные истории семей в 1930-40-е годы (и раньше), которые купались таким образом, особенно в скандинавских странах, Канаде и на севере США.

Если вы живете вне сети или хотите сократить свою зависимость от энергетических компаний, использование дровяной сауны для нагрева воды может обеспечить некоторые современные удобства.

Расположение резервуара для воды

Как и камни, емкости для воды в печи для сауны можно размещать в разных местах внутри и вокруг дровяной печи и дымохода. Они могут окружать всю печь, устанавливаться спереди, сзади или непосредственно над печью. Наиболее важным фактором для размещения резервуара для воды является наличие у вас внутренней или внешней печи для кормления.

Мы рекомендуем располагать бак для сауны с противоположной стороны от отверстия печи. Тепло, естественно, будет двигаться назад к резервуару, и вы в деле. Одна жалоба на резервуары для воды, которые соприкасаются с нижними частями печи, заключается в том, что они не получают выгоды от более горячих частей печи и нагреваются дольше.

Независимо от размещения, наилучшей теплопередачей будет физический сварной шов между печью и резервуаром.

№

Kuuma предлагает бак для воды, устанавливаемый на боковой стороне печи для сауны. Некоторым любителям сауны своими руками повезло, используя пивные бочки сбоку от своих печей. Конечно, хорошо спроектированная система горячего водоснабжения позволит

Проточная вода в сауне

Приносить в сауну ведра с водой из дома или озера — проверенный и верный способ удовлетворить типичные потребности сауны в воде. Холодную воду можно хранить в раздевалке или на улице, а горячую воду можно хранить на плите. Используйте третье ведро для смешивания до желаемой температуры, так как горячее ведро становится слишком горячим. К концу 3-го раздела вы, вероятно, будете использовать холодное ведро для купания, так как оно будет освежать.

Но что, если вы хотите улучшить свою игру? Как лучше всего подать проточную воду в сауну для купания, обливания камней и т. д.?

Если у вас есть доступ к озерной воде, мы рекомендуем сначала перекачать ее в емкость для хранения либо под землей, либо над сауной.

Душ для сауны

Сам душ может располагаться внутри парилки, внутри раздевалки или снаружи сауны – в зависимости от предпочтений. Mokkisuihku — одна из многих финских компаний, производящих душевые кабины, интегрируемые с системами сауны с горячей водой.

Бак с горячей водой всегда должен находиться в парилке как можно ближе к плите, поэтому учтите, что чем дальше вам придется пускать оттуда горячую воду, тем больше тепла вы потеряете.

Плюсы

Снабжение теплой или горячей водой для сброса на скалы, что создает лучшее тепло/пар/лойли
Увеличивает тепловую массу сауны, что обеспечивает более стабильную температуру в сауне. По той же причине камни вокруг печи улавливают и сохраняют тепло (помимо подачи пара).
Благодаря большей тепловой массе ваша сауна продлится дольше, даже после того, как печь перестанет выделять тепло

Минусы

Нагрев сауны с большей тепловой массой занимает больше времени.
Может быть опасно горячим, пожалуйста, не обожгитесь.
Когда вода испаряется и проталкивается через катушки, каждая система издает уникальный звук. Это может быть плюсом или минусом, в зависимости от системы горячего водоснабжения и от того, находите ли вы ее расслабляющей или раздражающей. У финнов даже есть фольклор вокруг этих звуков, и его даже называют «финской рок-музыкой»

Наконечники для нагревательных баков для сауны

10-25 галлонов — обычный размер резервуара. Мы рекомендуем 20-25 галлонов для большинства саун.
Обязательно выбирайте резервуар для воды из материала, который не ржавеет, мы рекомендуем нержавеющую сталь.
Вы можете наполнить резервуар водой из озера или колодца, если она у вас есть. Если ваша сауна уже отключена от сети, рассмотрите возможность использования солнечной системы с насосом/аккумулятором. Постоянное снабжение озера пригодится, если вы используете много воды для пара (вы знаете, кто вы).
Спланируйте дренаж перед установкой. Убедитесь, что у вас есть место для большого ведра под баком, или прикрепите шланг, если есть фитинг. Просто убедитесь, что вы оставили достаточно места для обслуживания.
Осторожно, мороз. Лучше никогда не позволять вашему аквариуму замерзать, независимо от того, насколько хорошо он построен. Расширение от замерзания сократит срок службы резервуара и в конечном итоге приведет к протечке. Если ваша открытая сауна используется достаточно часто, вам, возможно, не придется сливать ее между сеансами, особенно если у вас есть хорошо изолированная сауна. Если вы относитесь к этой категории или думаете, что когда-нибудь забудете, СЛЕДУЙТЕ СЛЕДУЮЩЕМУ СОВЕТУ :
Бросьте небольшой деревянный брусок в резервуар для воды, лед подтолкнет его вверх, а не прижмет к стенкам резервуара.
Многие системы горячего водоснабжения саун находятся под давлением и должны иметь предохранитель, обычно в верхней части.
Убедитесь, что все змеевики, которые вы используете, испытаны под давлением — они будут работать при очень высоких температурах, а самодельные и самодельные методы нагрева воды заработали репутацию опасных паровых взрывов.
Найдите способ безопасно проверить температуру воды, чтобы убедиться, что она безопасна для использования. Примерно через 1 час пребывания в сауне воду, вероятно, нужно будет смешать с холодной водой перед использованием.
Как всегда, убедитесь, что вы сжигаете дрова эффективно.

Цена и рекомендации

Kuuma предлагает медные змеевики за 300 долларов и бак для горячей воды для сауны из нержавеющей стали еще за 300 долларов. Они созданы специально для дровяных печей для сауны.

Nipps предлагает дровяную печь с прикрепленным баком, который очень быстро нагревается и выпускает пар.

Проточные водонагреватели

Если у вас есть доступ к электросети, безрезервуарный водонагреватель может стать более элегантным решением для душа в сауне. Они быстро нагреваются и позволяют быстро принять душ перед первым раундом сауны, где резервуар для воды с дровяным подогревом может быть еще холодным.

Солнечная горячая вода

Нагрев воды за счет солнечной энергии почти всегда возможен. На BuilditSolar.com есть много хороших планов. Солнечному теплу требовался большой, хорошо изолированный резервуар для воды, чем он больше и лучше изолирован, тем надежнее он будет для горячей воды.

6 ШАГОВ К ПОВЫШЕНИЮ ТЕМПЕРАТУРЫ В ВАШЕЙ САУНЕ-БОЧКЕ

Независимо от размера, уличная сауна на 1 человека или на 6 человек вам понадобятся дрова, источник тепла и камни для сауны.

КАМЕНКА ДЛЯ САУНЫ

В вашей сауне есть два варианта источника тепла: электрическая каменка и дровяная каменка. Вот чем они отличаются:

ЭЛЕКТРОНАГРЕВАТЕЛЬ

Плюсы:

Удобство
Быстрый нагрев (менее 10 минут)
Позволяет предварительно запрограммировать
Автоматический сброс через час в целях безопасности

Минусы:

Может повлиять на ваш счет за коммунальные услуги
Потребители в сельской местности могут столкнуться с трудностями при поиске электроэнергии

ДРОВЯНАЯ КАМЕРА

Плюсы:

Аутентичный вид
Дешевле
Приятный аромат
Нет необходимости в электропроводке

Минусы:

Требуется установка дымохода
Сложнее контролировать температуру
Нагрев занимает больше времени
Древесина может быть дорогой

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Каменки для сауны требуют минимального обслуживания, но немногого можно добиться. При правильном обслуживании большинство обогревателей служат от 5 до 20 лет. Вот как можно гарантировать, что ваш обогреватель прослужит пару десятков лет:

Для внешнего корпуса используйте только мягкую ткань, воду и мягкое чистящее средство или пищевую соду.
Избегайте использования отбеливателя или аммиака. Они обесцветят вашу древесину, а также могут выделять вредные химические вещества, когда ваша сауна снова станет горячей.
Регулярно протирайте каменку и внутреннюю часть сауны, чтобы избежать накопления жесткой воды. Жесткая вода содержит мел, кальций, известь, сульфаты магния и другие минералы, которые также обесцвечивают древесину.
Если на древесине рядом с обогревателем имеются стойкие пятна от жесткой воды, используйте жирный майонез в качестве средства для их удаления. Оставьте пятно покрытым на 8 часов для достижения наилучших результатов.

РАЗМЕР

Если ваша каменка для сауны неподходящего размера, скорее всего, она не будет работать должным образом. Если каменка слишком маленькая, нагрев сауны может занять больше времени, чем нужно. Если каменка слишком большая, в сауне будет слишком жарко. Вот несколько советов по выбору размеров:

В большинстве саун высота потолков не превышает 7 футов. Если ваша сауна выше, требования к отоплению будут другими.
Вам потребуется 1 кВт мощности нагревателя на 45 кубических футов внутри вашей сауны.
Для каждого квадратного метра (10,75 квадратных футов) стены без изоляции увеличьте объем на 1,2 кубических метра или 42 кубических фута.

Добавьте каменные или кирпичные стены и большие окна

Если погода в вашем районе очень холодная, попробуйте немного увеличить размер нагревателя сауны, если это позволяют размеры.

Для большинства бань на открытом воздухе требуется нагреватель мощностью от 5 до 8 кВт.

ПОДАЧА

Вам следует выбрать внутреннюю подачу, а не внешнюю по ряду причин. Например:

Наружная подача приведет к тому, что ваша сауна потеряет 25% тепла внутри вашей сауны.
Использование комплекта дымохода дешевле, чем подача через стену.
Внутренняя подача требует небольшой очистки и обеспечивает лучшую атмосферу.

ПОДХОДЯЩИЕ ДРОВА ДЛЯ САУНЫ

Если в вашей сауне есть дровяная печь, вам, конечно же, понадобятся дрова в качестве топлива. Хвойные породы хороши для разжигания костра. Сосна, кедр, красное дерево, пихта и ель являются примерами хвойных пород.

Твердые породы лучше подходят для топлива, потому что они горят медленнее. Как правило, это более дорогой вариант. Дуб, клен, грецкий орех, вишня, тополь и береза являются примерами лиственных пород. Выбирая древесину для обогревателя, помните следующее:

Старайтесь использовать только ту древесину, к которой у вас есть легкий доступ для хранения. Вы сэкономите деньги в долгосрочной перспективе.
Избегайте окрашенной или протравленной древесины. Он может выделять токсичные, смертельные химические вещества.
Также избегайте деревьев с соком. Они могут выделять пары или горящую жидкость.
Свежее дерево или свежесрубленная древесина не годятся. Палка с древесиной, которая очищена и выдержана.
Древесина должна быть гладкой с небольшим изменением цвета. Избегайте сломанных узлов.

КАМНИ ДЛЯ САУНЫ

Если в вашей каменке для сауны нет подходящих камней, она не будет работать должным образом. Использовать камни со своего двора не получится. Это потому, что они должны быть определенного веса, чтобы сохранять тепло. Камни для сауны обеспечивают медленный и устойчивый нагрев с течением времени, выступая в качестве поглотителя тепла. Они работают за счет накопления энергии и плавного отвода тепла.

Без камней для сауны нагреватель для сауны был бы слишком горячим во время работы. Он также остыл бы намного быстрее, чем должен. Если вы используете слишком много камней, вы можете еще больше сократить время прогрева, поскольку камни нагреваются медленнее, чем воздух. Камни могут вообще не париться. Правильное количество камней позволяет нагревателю фактически преобразовывать больше воды в пар, не оставляя после себя лужи.

В то время как вы можете собирать свои собственные камни при тщательном отборе, используйте камни для сауны, только если это возможно. Преимущества включают в себя:

Вмещает 45 фунтов камней

Легко штабелируется
Максимальная циркуляция воздуха
Способствует эффективному испарению
Темные камни быстрее выделяют тепло
Заменяется один раз в год

Если вы используете сауну 2 или 3 раза в неделю, заменяйте их 2 или 3 раза в год.

ПОЧЕМУ САУНА СТАНОВИТСЯ ГОРЯЧЕЙ ПРИ ДОБАВЛЕНИИ ВОДЫ НА КАМНИ?

Почти Небеса объясняют, что для получения максимальных результатов следует осмотреть как внутреннюю, так и внешнюю часть сауны. Вот 6 шагов, которые сделают вашу сауну горячее:

СНАРУЖИ САУНЫ:

ПОКРЫТИЕ ВЕРХА

Поскольку для сауны-бочки не требуется изоляция, в качестве альтернативы можно накрыть верх. Многие сауны предлагают варианты, когда вы совершаете покупку. Например, двухместная стандартная бочка-сауна «Almost Heaven Salem» дает возможность удобно добавить дождевик во время оформления заказа.

Добавление еще одного слоя в вашу сауну предотвращает утечку горячего воздуха и блокирует проникновение холодного воздуха внутрь. Вот несколько различных способов покрытия верхней части сауны:

Дождевик

Водонепроницаемый
Полностью устойчив к ультрафиолетовому излучению
Известен тем, что не пропускает влагу
Доступен в различных цветах
Съемный

Кровельная черепица

Позволяет контролировать площадь покрытия
Различные стили и цвета доступны для удовлетворения ваших потребностей
Может занять больше времени из-за укладки каждой отдельной черепицы

Брезентовый чехол

Легкодоступный
Самый дешевый вариант
Расстегивается между использованиями
Покрывает сауну
Доступны разные цвета
Съемный

Гофрированная металлическая крыша

Постоянный вариант
Легко доступен в местном хозяйственном магазине
Устанавливается с помощью винтов для листового металла . 75”

Сделай сам (сделай сам)

Покрывает сауну навсегда
Позволяет полностью настроить внешний вид обложки
Примеры:

Крыпящее крыльцо

AWNNG

ОТДЕЛАННАЯ СТРОИТЕЛЬСТВА

Требуется большинство материалов и время

Запечатайте Sauna

Будьте уверены, что вы запечатали все возможные утечки в своей Сауне. Выполните следующие действия, чтобы запомнить:

Начните с проверки двери. Убедитесь, что петли плотно затянуты, чтобы дверь не скользила. Запечатайте дополнительные пространства вокруг двери, используя кусок герметика.
Будьте осторожны с деревянными посохами. Убедитесь, что вы добавили как можно больше. Убедитесь, что ленты также полностью затянуты.
Проверьте окно сауны.
Найдите другие места, где может быть утечка.

ВНУТРИ САУНЫ:

Проверьте нагреватель для сауны

Ваш нагреватель может быть причиной того, что в сауне не достигается желаемая температура. Помните, что не забивайте каменку камнями для сауны. Начните с более мелких камней и продвигайтесь вверх. Если вы используете электронагреватель Harvia KIP, имейте в виду следующее:

Убедитесь, что нагреватель установлен таким образом, чтобы расстояние между землей и нижней частью нагревателя составляло от 5 до 7 дюймов.

Если разместить его слишком высоко, горячий воздух не будет нагревать дно сауны.

Опустите датчик температуры. Держите его на расстоянии 18 дюймов выше и 18 дюймов сбоку от обогревателя.

Используется для выключения каменки, когда в сауне на открытом воздухе становится слишком жарко

Если слишком высокая температура, это может привести к постоянному отключению каменки.

При использовании камней для сауны, которые поставляются с каменкой, у вас должно остаться от 5 до 10 камней.

ЗАКРЫТЬ ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

Бочкообразные сауны «Почти рай» оснащены двумя вентиляционными отверстиями: одно расположено под каменкой, чтобы втягивался свежий воздух, а другое — на потолке, на стене напротив каменки, для вытяжки. Вот несколько советов по вентиляционным отверстиям:

Оставляйте вентиляционные отверстия открытыми во время прогрева печи для сауны, чтобы не сработал датчик верхнего предела.
Закройте их, когда начнется сеанс. Если воздух становится слишком душным для вас, вы можете снова открыть их.
Также держите пробки в сливной доске, чтобы холодный воздух не попадал на дно сауны.

ЦИРКУЛЯЦИЯ (ВЕНТИЛЯТОР) ГОРЯЧИЙ ВОЗДУХ

Поскольку тепло поднимается вверх, вам нужен способ поддержания потока воздуха. Горячий воздух имеет тенденцию застревать в верхней части сауны. Используйте небольшой вентилятор или помахайте полотенцем над головой, чтобы воздух равномерно распределился по комнате.

ПОВЫШЕНИЕ ВЛАЖНОСТИ

Одним из преимуществ использования традиционной деревянной сауны на открытом воздухе является то, что вы можете контролировать уровень влажности. Добавьте больше воды к камням, чтобы создать паровой удар. Конечно, сухое и влажное тепло одинаковы по температуре, но влажное тепло ощущается более горячим для вашего тела, чем сухое.

Не допускайте попадания воды на камни сауны. Вместо этого попробуйте использовать ведро и ковш, чтобы медленно и равномерно выливать воду на камни в сауне.

ОБЗОР

Существует несколько способов повысить температуру в сауне. Во-первых, попробуйте накрыть верх дождевиком, черепицей, брезентом или гофрированным металлом. Вы даже можете построить свою собственную структуру для укрытия. Затем убедитесь, что вы запечатали сауну. Осмотрите дверь, деревянные доски, окна и другие проблемные места на наличие утечек.

Убедитесь, что ваша каменка установлена правильно и имеет нужное количество камней. Закройте вентиляционные отверстия, когда начнется сеанс, но снова откройте их, если вам станет слишком жарко. Обдувайте горячим воздухом, чтобы улучшить циркуляцию, и постепенно добавляйте больше воды к камням, чтобы поддерживать высокий уровень влажности. Следуйте этим шагам и приготовьтесь насладиться этим очень горячим, мощным ударом, которого вы жаждете каждую тренировку.

Для получения дополнительной информации о уличной сауне-бочке или аксессуарах, которые помогут вам повысить температуру в сауне, обязательно ознакомьтесь с нашими блогами и услугами.

Водонагреватель на дровах нагревает воду бесплатно

Автор Патрисия Грин – Хороший горячий душ или ванна необходимы для хорошего самочувствия каждого человека. Душ или ванна в холодный день с бесплатной горячей водой из вашей дровяной печи, которая не тратит ископаемое топливо, теперь это роскошь, которая может сделать ваш день роскошным.

Дровяная кухонная печь с достаточно большой топкой, чтобы отапливать дом, — это удивительно полезное оборудование. Он согревает вас, готовит обед, печет хлеб и сушит одежду. Добавьте змеевик теплообменника, бак для горячей воды, медные трубы, клапаны и фитинги, и ваша дровяная кухонная плита может также нагревать всю воду для бытовых нужд.

Базовая термосифонная система горячего водоснабжения имеет змеевик теплообменника из нержавеющей стали, прикрепленный болтами к внутренней части топки и проходящий через заднюю часть дровяной кухонной печи для соединения с трубами, которые проходят до обычных 30–120 галлонов. бак для хранения горячей воды над плитой не менее чем на 18 дюймов, а в идеале разместить на втором этаже над плитой. Система подключена под углом от 45 до 90 градусов, так что поднимающаяся горячая вода и падающая холодная вода циркулируют непрерывно, пока печь горячая, и подключена к системе горячего водоснабжения дома.

Варианты на эту основную тему используют циркуляционный насос и, таким образом, могут подключаться к обычному газовому или электрическому водонагревателю в подвале для использования в межсезонье. Некоторые люди пробовали самодельные змеевики, установленные в дымоходе или на внешней стене печи. Система также идеально дополняет солнечную горячую воду, нагревая воду в менее солнечную часть года. Если он установлен с переключателем, он также может работать в тандеме с вашим текущим водонагревателем.

Чтобы самостоятельно установить эту систему, вам потребуются базовые навыки сантехника и механики, приправленные тягой к приключениям, плюс умение пользоваться паяльной горелкой и некоторые сантехнические инструменты. Каждая система будет немного отличаться и потребует некоторого творческого мышления.

Установка горячего водоснабжения на четырехлетней кухонной плите Heartland в доме Сэнди и Луи Мейн, Пэришвилл, Нью-Йорк. Установка трубы крупным планом.

Есть много преимуществ. Это действительно может обеспечить достаточное количество горячей воды для семьи. Если вам жарко, система может подавать около 20 галлонов воды температурой 120 градусов в час, но она может стать намного горячее. Он будет сохранять это тепло в течение 48 часов в надлежащим образом изолированном резервуаре, даже после того, как огонь погаснет. Так что даже если вы не используете дровяную печь постоянно, вы все равно будете принимать утренний душ.

Лучше всего, цена и окупаемость хорошие. Если вы установите его самостоятельно и сможете купить водонагреватель, он будет стоить вам примерно 250-700 долларов за змеевик, 400 долларов за медные трубы и фитинги, клапаны и манометры и 50 долларов за изоляцию труб и резервуаров. Допустим, ваш электрический водонагреватель обходится вам в мучительные 40 долларов в месяц, и вы живете в северном районе, где вы можете разогревать свою дровяную печь шесть месяцев в году. Суть в том, что 40 долларов в месяц x 6 равняется 240 долларам, которые вы будете экономить ежегодно. Таким образом, менее чем за три года вы окупите затраты и будете пользоваться бесплатной горячей водой, используя эту недорогую технологию строительства. (Прим. ред.: цены 2010 г.)

Сведения о системе

Хотя эту систему горячего водоснабжения можно установить в любой дровяной кухонной печи, многие новые кухонные плиты предназначены для нагрева воды и имеют змеевик, который можно приобрести непосредственно у производителя. Самые безопасные, широко используемые и эффективные змеевики теплообменника изготавливаются из нержавеющей стали, прошедшей испытания давлением, и имеют простую U- или W-образную форму для установки внутри топки. Они бывают разных размеров с монтажным оборудованием, прокладками и инструкциями. Вы также можете заказать клапан сброса давления (необходимость!), и кольцевую пилу с битой для сверления печи. Также доступны индивидуальные катушки. Стоимость от 170$ до 270$. (Смотрите в конце статьи). В неэлектрическом каталоге Lehman также есть рубашка с горячей водой, которая устанавливается в топку за 39 долларов.5, и, кстати, не забудьте заказать их полезный буклет Hot Water From Your Wood Stove за 9,95 долларов. (Прим. ред.: цены 2010 г.)

После того, как вы измерили свою топку, решили, какой размер и форма змеевика лучше всего, и заказали ее, вам нужно будет найти или купить подходящий электрический или газовый водонагреватель. размер для ваших нужд. Если вы покупаете подержанный бак, убедитесь, что он не содержит ржавчины и водонепроницаем. Легкость, с которой фитинги и соединители могут быть сняты со старого водонагревателя, часто является хорошим показателем того, в каком состоянии он находится. термостат. Вы также можете использовать бак из оцинкованной стали, чтобы сэкономить деньги, но вам придется изолировать его стекловолокном, как и любой бак водонагревателя. При размещении вашего резервуара помните следующее: вы можете перемещать резервуар на расстояние до двух футов от дровяной кухонной плиты за каждый фут над выходом змеевика из задней части печи.

Снимите крышку водонагревателя, отвинтите и снимите электрический элемент и термостат на баке. Используя кольцевую пилу, вы просверлите два отверстия изнутри дровяной печи, через которые будут проходить резьбовые концы змеевика, которые будут уплотнены гайками, плоской шайбой и прокладкой.

В основном, горячая вода из змеевика выходит из печи и поднимается по 1″ медным трубам, чтобы попасть в бак через верхний элемент. (См. схему). Холодная вода возвращается из нижнего дренажного клапана вниз по 1-дюймовым трубам, чтобы снова войти в змеевик и снова нагреться. Трубы горячей воды проложены от 45 до 90-градусные углы и подключены к обычной сантехнике горячей воды на кухню и в ванную комнату. Чтобы облегчить поток, труба горячей воды должна подниматься вверх не менее чем на несколько футов после выхода из печи. После этого у вас могут быть изгибы на 90 градусов, которые замедлят поток, но два 45-градусных фитинга лучше, чем один 90-градусный. / температурные предохранительные клапаны на выходе горячей воды рядом, но не слишком близко к дровяной кухонной печи и подключены к безопасному месту, например, к пятигаллонному ведру или к вашей канализационной системе. В резервуаре вы установите клапан регулирования температуры, настроенный на 120 градусов, а в самой высокой точке еще один предохранительный клапан температуры/давления, вакуумный предохранительный клапан и клапан для выпуска воздуха. Убедитесь, что вы соблюдаете правила сантехники.

Резервуар для воды находится над плитой Мэна на втором этаже и аккуратно спрятан в шкафу.

Решение проблем

Как правило, эту систему легко обслуживать, но вот несколько советов.

Вначале система сильно нагревается и может сработать предохранительный клапан, но по мере накопления креозота на змеевике эта проблема исчезнет. Разожгите свою дровяную печь немного прохладнее.

Если у вас жесткая вода, через несколько месяцев внутри труб образуется известковый налет. С помощью сливных кранов можно хотя бы раз в сезон промывать трубы уксусом.

Креозот скапливается на внешней стороне змеевика, и его можно соскрести, чтобы обеспечить максимальную эффективность теплообмена. И, говоря о креозоте, чаще проверяйте свою трубу или дымоход, так как теплообменник будет потреблять БТЕ из топки и сделает ваш огонь более прохладным.

В целях страхования вам может потребоваться использовать змеевик, сертифицированный для использования с вашей дровяной кухонной плитой.

Эта система может повлиять на сертификацию выбросов Агентства по охране окружающей среды, поскольку она отбирает тепло от процесса сгорания. Если вас это беспокоит, возможно, вы сможете использовать коллекторы, установленные на дымоходе, для решения проблемы.

Некоторое время следите за датчиком температуры, чтобы оценить, насколько горяча ваша система.
