Трубогиб для профильной трубы своими руками

Изготовить трубогиб своими руками непросто, но вполне возможно, внимательно следуя изложенной ниже инструкции. Мы настоятельно рекомендуем перед началом работы иметь перед глазами чертеж будущего агрегата. В противном случае конечный результат может вас удивить. Если чертежей нет — не беда, возможно вы сможете изготовить трубогиб по фотографиям и видео, размещенным в нашем подробном мастер-классе.

Пошаговая инструкция по изготовлению своими руками

Из стальных листов вырезаются две одинаковые заготовки, и в них дрелью просверливаются отверстия для монтажа прокаточных колесиков. Два нижних ролика будут установлены стационарно, и для них просверливаются отверстия по диаметру оси, на которую они будут надеты. Верхний ролик должен быть подвижным, поэтому для его установки электролобзиком выпиливается продольное отверстие, как на фото.

Чтобы заготовки получились одинаковые, их можно вырезать и сверлить в них отверстия одновременно, скрепив листы двусторонним скотчем. Для подвижного ролика отверстие сначала сверлится дрелью в двух крайних точках, а пространство между ними выбирается электролобзиком. В отверстия на одной из пластин вставляются болты, на них надеваются ролики, приспособленные из канатных шкивов, а сверху надевается вторая пластина. Между колесиками и стенками корпуса на болты надеваются шайбы, которые будут фиксировать ролики, и в тоже время не дадут им зажаться между двумя плоскостями. С обратной стороны на болты накручиваются гайки.

В результате получается вот такая конструкция — это основной узел нашего механизма.

Теперь к нижней части привариваем основание. Оно должно быть достаточно широким, чтобы ручной трубогиб обладал устойчивостью. В верхней части между стенками, по центру над подвижным роликом, привариваем гайку для прижимного болта.

Далее изготавливаем П-образную деталь с расстоянием между стойками, равным расстоянию между пластинами, включая их толщину. В нижних частях детали просверливаем отверстия для крепления к корпусу трубогиба — она будет привинчиваться на осевой болт подвижного колесика. В верхней части П-образной детали просверливается отверстие для прижимного болта.

Теперь к шляпке прижимного болта приваривается рычаг, и он вставляется в отверстие П-образной детали и монтируется на корпус.

Готовый механизм для устойчивости фиксируется к столу при помощи струбцин, а по окончании работы просто снимается.

Стальные пластины можно заменить более мягкими дюралюминиевыми, но в этом случае их нужно укрепить боковыми ребрами жесткости.

Видео-обзор: Трубогиб для профильных труб своими руками

Видео-обзор: Трубогиб для профильных труб своими руками

На трубогибе этой несложной конструкции можно прокатывать не очень жесткие трубы вручную. Но если возникнет необходимость изогнуть профильную трубу со стенкой более 2 мм, к трубогибу легко приделать ручку.

Схемы и чертежи для изготовления

Приступая к изготовлению даже самой простой конструкции, нужны предварительные расчеты, которые облегчат работу. Сделать их человеку без специальной подготовки не по силам. А вот если есть уже готовые чертежи или схема, для знающего мужчины не составит труда собрать несложное устройство, в том числе и трубогиб для профильной трубы своими руками. Мы рекомендуем воспользоваться чертежами, к которым приложены подробные описания по изготовлению трубогибных приспособлений.

Схема одного из трубогибов, который можно сделать в домашних условиях не уступающий заводскому.

Это пример чертежа, более полную его версию можно приобрести .

Изготовление механизма своими руками обходится намного дешевле, чем цена его аналога заводского производства.

Материалы для изготовления трубогиба:

Стальной или дюралевый лист для корпуса и основания.

Ролики диаметром 15 — 20 см (3 штуки).

3 болта для осей. 3 гайки на них и 6 шайб.

1 прижимной болт с гайкой.

Стержень для рычага.

П-образная деталь.

Инструменты:

Электролобзик.

Электродрель.

Сварочный аппарат.

Рожковые ключи.

Читайте также:

Источник

Как сделать трубогиб для профильной трубы своими руками

Профильные трубы имеют широкие применение, являются незаменимыми в строительстве, а поэтому необходимы для самых различных целей: сооружение заборов, детских площадок, различного рода опор. К примеру, если Вы решите сделать теплицу своими руками на приусадебном участке, профиль придется гнуть.

Собственноручный трубогиб

Сделать необходимый радиус загиба можно лишь с использованием специального приспособления – трубогиба, который внешне напоминает станок. В продаже представлен широкий ассортимент профилегибов как отечественного, так и зарубежного производства. Однако есть еще один вариант – самодельный трубогиб для профильной трубы. Сделать станок своими руками целесообразно в том случае, если необходимо выполнение загиба всего нескольких изделий и нет желания покупать дорогостоящий инструмент.

Вернуться к содержанию ↑

Виды и применение профилегибов

Гибка профильных изделий является одной из самых сложных операций, ведь без использования специальных приспособлений придание профилю необходимой формы становится практически невозможным.

На выбор потребителя производители предлагают следующие виды профилегибов:

• Ручной ПГ-1;
• Ручной ПГ-2;
• Ручной ПГ-4.

Использование любого из промышленных трубогибов упрощает процесс гибки, позволяет сэкономить время и усилия.

Ручной ПГ-1

Однако с целью экономии средств можно сделать ручной профилегиб своими руками. Его изготовление не требует больших финансовых затрат, основную часть материалов можно приобрести в точках приема черного металла по минимальной стоимости. При этом подобный станок не будет уступать заводскому по своей эффективности, только внешне выглядит не так красиво.

Вернуться к содержанию ↑

Материалы для изготовления профилегиба

Изготовление трубогиба для профиля своими руками потребует предварительной подготовки материалов. Перечень достаточно большой, однако стоимость каждой отдельной позиции является незначительной:

1. Уголок, с помощью которого изготавливается станина.
2. Трубы или профили, на которых станок будет стоять.
3. Валы для сгибания. Их может сделать токарь.
4. Цепной механизм.
5. Натяжитель.
6. Направляющая вала.
7. Движущий элемент.
8. Ручку, которую можно сделать из любого имеющегося в хозяйстве металла.
9. Крепление из швеллера.
10. Болты.

Помимо подготовки материалов следует заранее выбрать желаемый чертеж профилегиба.

Вернуться к содержанию ↑

Чертежи для изготовления устройства

Чертежи для изготовления профилегиба бывают различные. Ими делятся с огромным удовольствием мастера и можно выбрать абсолютно любой. Единственное, на что следуют обратить особое внимание – схема должна включать точные замеры каждого элемента, иначе станок может попросту не получиться. Для изготовления трубогиба своими руками можно выбрать чертеж из следующих вариантов:

Чертеж для изготовления трубогиба

Чертеж для изготовления трубогиба своими руками

После того, как чертеж подобран и детально изучен, можно переходить к самому ответственному этапу – собственно изготовление.

Вернуться к содержанию ↑

Процесс изготовления трубогиба

Поскольку гнуть профильные трубы достаточно тяжело, понадобится лебедка или гидравлический механизм. Также для изготовления своими руками необходима сварка, с помощью которой отдельные металлические элементы соединяются между собой.

Сам процесс изготовления станка можно поделить на несколько этапов:

1. Необходимо сделать валы. Поскольку своими руками такую задачу осуществить невозможно, рекомендуется прибегнуть к помощи токаря.

Валы

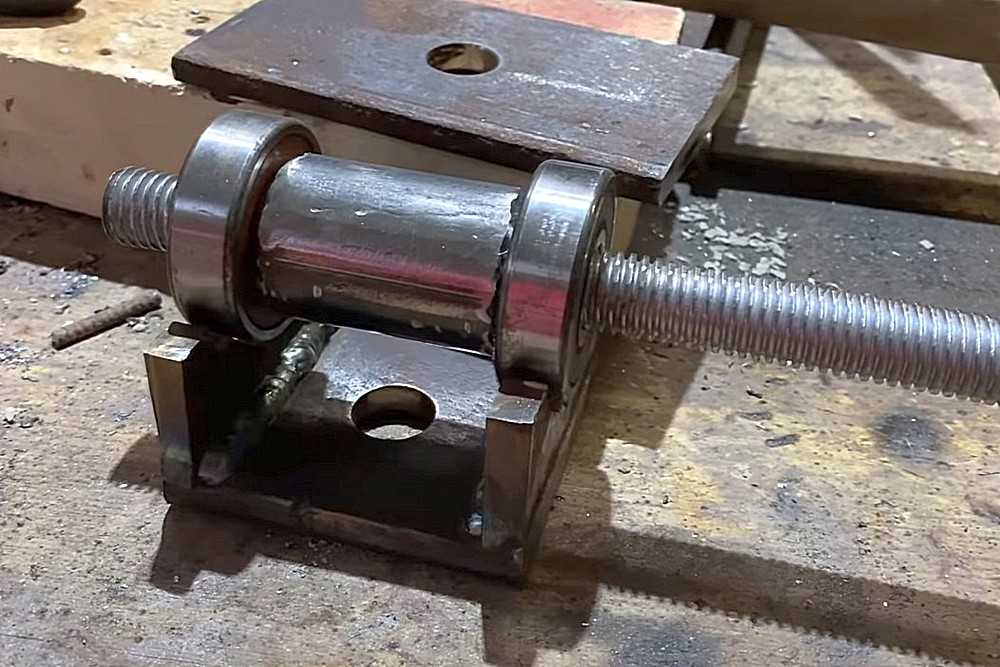

2. На валы закрепляют шестерни и подшипники. Шестерни фиксируются через шпонку, а подшипники лучше приобретать сразу с опорами.

Шестеренки с подшипниками

Шестерни и цепь для сооружения станка можно взять от любого автомобиля, как отечественного, так и зарубежного. Вполне закономерно, что иностранные шестерни будут более высокого качества.

3. С помощью сварочного аппарата изготавливается станок, точнее его конструкция-опора.

Опора для станка

4. К металлической опоре прикручивается прижимной вал.

Прижимной вал

5. Затем привариваются гайки для пружин.
6. Сверху конструкции приваривается площадка для закрепления пружин.

Площадка

7. Прикручиваются нижние опорные валы.

Установка валов

8. Изготавливается натяжитель цепи.

Натяжитель цепи

9. В последнюю очередь приделывается ручка для вращения вала. Очень удобно, если она будет с вращающейся трубкой, это значительно упростит процесс работы с ней и убережет ваши руки от мозолей.

Ручка для вращения вала

10. Для придания более эстетичного внешнего вида, металлический станок можно покрасить.

Покраска станка

Когда работа завершена, можно приступать к испытанию устройства. Достаточно взять любой профиль и положить его на станок. Затем с помощью вращения ручки придать ход валам и тем самым выполнить изгиб трубы. Легко и быстро профиль приобретает необходимый радиус изгиба. Подобный станок станет незаменимым приспособлением в любом частном доме или на даче. Самодельный профилегиб можно использовать для строительства любых конструкций с металлическим каркасом, а на его изготовление потребуются сущие копейки.

Вернуться к содержанию ↑

Трубогиб своими руками

Как согнуть трубу своими руками? Смотрите здесь для начинающих

Каждый второй человек на земле хотя бы раз в жизни задавался вопросом, как согнуть трубу самостоятельно. Осуществить процесс можно с помощью специального приспособления – трубогиба. Если такового нет, то есть ряд способов согнуть трубу в домашних условиях без посторонней помощи. Вам понадобятся средства индивидуальной защиты, освещение, горелка (строительный фен), песок, тиски.

Краткое содержание статьи:

Разновидности труб

Прежде чем приступить к процессу, необходимо определиться с материалом, из которого изготовлен длинный полый предмет. Для каждого типа труб существует определенный способ гибки.

Пластиковые трубы

В настоящее время рынок завален пластиковыми изделиями, трубы не исключение. Но стоит обратить внимание, что износостойкость таких металлических труб гораздо меньше.

Вряд ли они подойдут для работы с горячими жидкостями, и недолго продержатся на открытом пространстве под воздействием солнечных лучей. Однако их активно используют для канализации и холодного водоснабжения.

Пластиковые трубы

Такие трубы намного эффективнее справляются с перепадами температур, отлично подходят для горячего водоснабжения, отопления и не подвержены морозу. В состав труб входят два материала, они в сочетании обеспечивают изделиям прочность и долговечность.

Способ изготовления — слой пластика и тонкие листы металла. Несмотря на способность выдерживать высокие температуры, трубы хрупкие и повреждаются при сильном физическом воздействии.

Следует отметить, что по составу пластиковые трубы делятся на два основных вида: полиэтиленовые и поливинилхлоридные.

Первые в составе имеют различные виды полиэтилена, выдерживающие давление и высокие температуры.

Вторые изготавливаются из поливинилхлорида, за счет этого они прочны и устойчивы к перепадам температур, но не используются для воды, так как хлорид имеет свойство вымывать из труб и в вещество, следовательно, в человеческое тело.

Трубы металлические

Эти трубы широко используются при прокладке трубопроводов, нефтепроводов и газопроводов. На сегодняшний день для наливных трубопроводных сетей нет более прочного и долговечного материала.

Алюминиевые трубы

Несмотря на то, что этот материал очень гибкий и легко деформируется, его можно использовать только в промышленности или для изготовления конструкций.

Алюминий

способен выделять в окружающую среду вредные вещества, поэтому для трубопроводов он категорически не пригоден.

Способы гибки труб

Для начала нужно определиться, как будет происходить процесс, и что нужно иметь под рукой.

Если у вас есть станок Вольнова или трубогиб, то процесс гибки не составит особого труда. С его помощью можно сделать изгиб в виде скобы, ветки, калача и уточки. Выставляются трубы разного диаметра от 15 до 25 мм.

Процесс выглядит следующим образом:

• Трубу помещаем в хомут станка длинным концом
• Место, где будет происходить изгиб, следует смазать машинным или другим маслом.
• С усилием отогните короткий конец трубы.

В интернете можно более подробно посмотреть процесс на фото, и понять как согнуть трубу с помощью этого станка.

В том случае, если такого устройства нет под рукой, придется приложить немного усилий и отнестись к процессу серьезно.

Визуально кажется, что при изгибе металлической трубы все происходит хорошо и труба не деформируется. Но на самом деле с внутренней стороны изгиба образуются складки, за счет чего уменьшается радиус трубы, а с внешней стороны материал подвергается сильному растяжению, из-за чего есть вероятность образования микротрещин.

Чем быстрее происходит изгиб, тем выше вероятность того, что труба будет повреждена и станет непригодной для использования.

Прежде чем приступить к гибке трубы, ее необходимо нагреть до оптимальной для гибки температуры. Опытные мастера советуют проверять температуру бумажным листом. Если при соприкосновении бумаги с трубой она начинает тлеть, значит, можно приступать к процессу.

Чтобы избежать нежелательных резких изгибов, необходимо заполнить трубу песком и забить ее с двух сторон. Зажимаем и запускаем процесс.

Потребуются усилия и время, зато вам не придется прибегать к помощи специалистов, приобретать специальное оборудование и вы будете знать, как согнуть трубу в домашних условиях.

С пластиковыми трубами дело обстоит немного иначе. Их легче гнуть, но вероятность появления микротрещин гораздо выше. В отличие от металла, стоит следить за температурой нагрева, иначе труба просто сгорит.

Еще минус в том, что на пластике могут быть не видны отверстия или даже их зачатки, которые в дальнейшем дадут о себе знать в самый неподходящий момент.

Трубы из металлопластика можно не греть, они уже отлично гнутся за счет наличия внутри алюминиевого стержня, нужно только позаботиться о стабилизаторе.

Тонкие пластиковые трубы часто ломаются при попытке сгибания, поэтому место планируемого сгиба нужно прогреть строительным феном до температуры около 180-200 градусов и аккуратно согнуть. Это произойдет легко и быстро, достаточно закрепить готовый изгиб и дождаться остывания трубы.

Гибка профильных труб немного сложнее и стоит подойти к этому более серьезно. Если толщина стенки трубы менее 2 мм, не стоит даже пытаться согнуть трубу, проще будет использовать сварку при строительстве.

Гибка труб осуществляется с трубами отопления и в холодном состоянии. Несомненно, нагретую трубу будет легче согнуть. Без подогрева можно обойтись, если высота профиля не более 10 мм, в случаях с большей высотой стоит использовать горелку.

Обязательно заполнить профиль прокаленным песком, закупорив отверстия с двух сторон деревянными заглушками, длиной 7-10 мм. Отметьте место изгиба мелом, поместите трубу в тиски и начните нагревать. Достигнув нужной температуры, аккуратно начинаем процесс сгибания.

Стоит помнить о средствах защиты: перчатках и маске. Сопоставив полученный изгиб с шаблоном, убедившись, что все совпадает, дождитесь остывания трубы, снимите заглушки и высыпьте песок.

Все способы показывают, что можно самостоятельно и легко обойтись без трубогиба для гибки труб.

Photo tips for bending a pipe

Груша: посадка, уход, прививка и обрезка своими руками (100 фото + инструкция)

Садовый инвентарь

Навесы из поликарбоната: 100 фото лучших современных идей для дома и сада

Баня на даче: проектирование, строительство и утепление своими руками (100 фото)

Присоединяйтесь к обсуждению:

Ручной станок для гибки профильных труб

Необходимость сгибать полосы или стальные трубы возникает у домашних мастеров достаточно часто. Для решения этой проблемы есть много вариантов. Например, соответствующее оборудование можно приобрести в магазине, а вот гибочный станок для профильной трубы можно изготовить и своими руками, но такой подход будет дешевле.

Изготовление максимально простое

Если вы решили выполнить вышеуказанные работы самостоятельно, то можно прибегнуть к самому простому решению, которое предполагает изделие, обеспечивающее определенный радиус изгиба трубы. Специалисты советуют использовать шаблон, изготовленный мастером на все руки. С его помощью можно работать не только с алюминиевыми, но и со стальными трубами. Для проведения манипуляции необходимо подготовить деревянные планки, толщина которых больше диаметра труб, используемых для гибки. В процессе вам нужно будет сделать шаблон, скрепив доски любым удобным для вас способом.

Чтобы исключить проскальзывание трубы при манипуляциях, доски следует распиливать с небольшим уклоном. Если вы решили сделать такой простой станок для гибки профильной трубы своими руками, то его нужно каким-то надежным способом закрепить на столе или рабочем основании. Как можно ближе к шаблону необходимо усилить упор, в который будет упираться элемент. На этом можно считать, что трубогиб готов.

Особенности применения

Один конец изделия поместить между упором и шаблоном, а после, взяв другой, плавными плавными движениями наклонить заготовку. На противоположном конце можно сделать рычаг, для этого в трубу рекомендуется вставить достаточно прочный стержень. Можно воспользоваться методом, который предполагает использование элемента более внушительного диаметра. Не пытайтесь согнуть трубу от центра шаблона, так как это может привести к повреждению изделия.

Если предстоит изготовление станка для гибки профильной трубы своими руками, то можно сформировать изгиб большего радиуса, но тогда шаблон будет из фанеры и крюков.

Изготовление гнутой трубы из крюков

Еще один довольно простой станок для гибки профильной трубы своими руками можно выполнить с помощью прочных металлических крюков, которые устанавливаются на фанеру так, чтобы можно было образовать линию сгиба. Как плюс этой модели, есть возможность регулировать положение крючков, тем самым меняя линию сгиба.

С помощью такого оборудования можно работать с изделиями, поддающимися ручной гибке, а также с теми трубами, которые не столь податливы для проведения таких манипуляций. Для этого можно использовать ручную лебедку. Если есть необходимость в манипуляциях, где будет использоваться профильная труба, скос при создании шаблона делать не нужно. Изделие усилено несколькими ограничителями.

Альтернативные варианты

Если вы решили изготовить трубогибочный станок своими руками, представленные в статье чертежи позволят вам достаточно просто произвести эти работы. Более сложная модель представляет собой конструкцию, состоящую из шаблонов и валиков. Эти элементы должны максимально точно оборачивать трубу. Если вы хотите согнуть достаточно мягкие изделия, то металлический валик и шаблон можно заменить заготовками из массива дерева. Для производства роликов следует использовать токарный станок.

В роли еще одного решения выступает использование фанеры с электролобзиком. Таким образом создается элемент с уклоном в определенном направлении. Полученные круги разного диаметра следует закрепить в один валик, а после обработать неровности с помощью наждачной бумаги. Когда такой станок для гибки профильной трубы изготавливается своими руками, фото необходимо рассматривать до момента начала работ. Чтобы добиться большей надежности деревянных элементов, их следует крепить стальными накладками.

Изготовление трубогиба из роликов и уголков

Для формирования трубогиба возможно использование заготовок для роликов из дерева. Эти элементы также могут быть выполнены из подшипников, однако, если используется прижимной вариант, необходимо заклинить, чтобы предотвратить прокручивание. От шага между роликами будут зависеть важные особенности конструкции. Если вы решили сделать ручной гибочный станок для профильной трубы, помните, что расстояние будет тем внушительнее, чем меньше усилий вам потребуется приложить. Однако в этом случае радиус изгиба будет минимальным. Сбоку необходимо установить стальные уголки, которые будут удерживать трубу вертикально. При этом относительно оси роликов она должна быть перпендикулярна. В противном случае труба будет изогнута по спирали.

Прижимной ролик необходимо подтянуть снизу методом вращения полоски с резьбой, которая прорезана в центральной части. Постепенно мастер должен подтянуть прижимной ролик, который поможет прокатить трубу по конструкции. Если необходимо получить изгиб малого радиуса, может потребоваться около 50 проходов.

Другой вариант изготовления

Если вам нужен ручной станок для гибки профильной трубы ПГ-2, вы можете изготовить его самостоятельно, используя валы, стальные профили, приводной механизм и цепь. Если у вас есть инженерное образование, вы можете усовершенствовать конструкцию по своему усмотрению, добавляя функции. Валы понадобятся в количестве 3 штук, они должны иметь оси вращения. Именно с их помощью будет выполняться изгиб. Профиль нужен для каркаса.

Изначально вам нужно будет подготовить раму. Все детали соединяются сваркой, но следует учитывать, что она не обеспечит достаточной надежности при работе с толстыми трубами. Чтобы конструкция была подвижной и прочной, необходимо завершить крепление болтами. Если предстоит изготовление ручного станка для гибки профильной трубы вручную, то необходимо помнить, что гибочные валы представляют собой металлические цилиндры. Два из них следует закрепить немного выше уровня рабочей поверхности.
