Чертежи печь для бани своими руками из кирпича: Печь для бани из кирпича своими руками, чертежи

Updated on Leave a Comment on Чертежи печь для бани своими руками из кирпича: Печь для бани из кирпича своими руками, чертежи

Чертежи печь для бани своими руками из кирпича: Печь для бани из кирпича своими руками, чертежи

Содержание

Печь в баню своими руками из кирпича

Оглавление:

  • 1 Чертежи печи для бани из кирпича
    • 1.1 Спецификация материалов:
  • 2 Технология кладки кирпичной печи для бани своими руками
    • 2.1 Материалы и инструменты для кладки печи
    • 2.2 Чертежи, проекты и схемы кладки кирпичной печи для бани
  • 3 Фото мастер-класс кладки кирпичной печи
    • 3.1 Советы по самостоятельной кладке кирпичной печи для бани
  • 4 Печь для бани из кирпича
    • 4.1 Фундамент для печи из кирпича
    • 4.2 Печь для бани своими руками
  • 5 Как выложить печь для бани из кирпича
    • 5.1 Виды кирпичных печей для бани
    • 5.2 Инструменты и материалы
    • 5.3 Заливка фундамента под печь
    • 5.4 Порядовка печи для бани
  • 6 Печь для бани своими руками из кирпича
    • 6.1 Необходимый инструментарий и материалы
    • 6.2 Закладка фундамента
    • 6.3 Порядовка: как сложить печь для бани из кирпича с баком

Чертежи печи для бани из кирпича

Чертежи печи для бани из кирпича простой и компактной конструкции, которая применяется для получения пара и нагрева воды.

На рисунке показана конструкция печи из кирпича, в разрезе по двум сечениям.

  1. Кладка красного печного кирпича.
  2. Кладка огнеупорного (шамотного) кирпича.
  3. Топочная дверца.
  4. Поддувальная дверца.
  5. Колосниковая решетка.
  6. Металлический бак для горячей воды.
  7. Металлический бункер для банных камней.
  8. Дымовая задвижка.

Чертеж печи, где указаны ее габаритные размеры.

Топка внутри печи кладется из огнеупорного жаропрочного кирпича. Зазор между красными и огнеупорными кирпичами составляет 15…20 (мм). Сзади топки, на уровне колосниковой решетки, устанавливается металлический бак для воды. Сверху топки устанавливается металлический бункер, в который укладываются камни с горкой. Представленная конструкция с открытой каменкой, быстро нагревает парильное помещение, и в случае если камни остыли, можно сжигать топливо во время приема банных процедур.

Спецификация материалов:

  • кирпич красный, 65 х120 х 250 (мм) – 181 (шт. )
  • кирпич огнеупорный тугоплавкий, 65 х 114 х 230 (мм) – 72 (шт.)
  • глина – 60 (кг)
  • глина тугоплавкая – 35 (кг)
  • песок – 32 (кг)
  • задвижка дымовая – 140 х 270 (мм)
  • дверка топочная – 250 х 205 (мм)
  • дверка поддувальная – 250 х 135 (мм)
  • чугунная колосниковая решетка – 250 х 252 (мм)
  • бак для воды – 250 х 555 х 760 (мм), лист из нержавеющей стали толщиной 3 (мм)
  • бункер для камней – 260 х 320 х 350 (мм), лист из нержавеющей стали толщиной 3 (мм)
  • квадратная металлическая сетка, диаметр проволоки 2 (мм), размер ячейки 15…20 (мм)

    • Кладка печи каменки для бани конструкции Е.Я. Коломакина.

    1-й ряд. Кладка из цельного кирпича выводится на уровень пола или выше его.
    2-й ряд. Устанавливают дверцу поддувала, начинают кладку из огнеупорного кирпича, при этом строго соблюдают правила перевязки кирпичей.
    3-й ряд. Согласно порядовке.
    4-й ряд. Закладывают дверцу поддувала тремя кирпичами, грани у которых срезаны под углом, как показано на рисунке.

    5-й ряд. В огнеупорных кирпичах вырезают пазы и устанавливают в них колосниковую решетку.
    6-й ряд. Ставят дверцу топки и устанавливают металлический бак для горячей воды.

    7-й и 8-й ряд. Согласно порядовке.
    9-й ряд. Закладывают дверцу топки тремя кирпичами, грани у которых срезаны под углом.
    10, 11, 12-й ряд. Согласно порядовке.

    13-й ряд. Согласно порядовке.
    14-й ряд. Закладывают металлический бак для горячей воды и устанавливают металлический бункер для камней.

    Чертеж металлического бункера для камней.

    15, 16 ряд. Согласно порядовке.
    17 ряд. В кирпичах вырезают пазы и устанавливают в них задвижку.
    18 ряд. Закрывает дымовую задвижку.

    Чертежи печи для бани из кирпича конструкции Е.Я. Коломакина и схема порядовки рассмотрены в представленном материале.

    В следующей статье, можно ознакомиться с устройством банной печи с теплообменником.

    Чертежи печи для бани из кирпича
    Чертежи печи для бани из кирпича конструкции Е. Я. Коломакина

    Технология кладки кирпичной печи для бани своими руками

    Материалы и инструменты для кладки печи

    Технология кладки кирпичной печи для бани своими руками

    Обращаем ваше внимание на то, что существует множество различных схем кладки кирпичной печи для бани, поэтому если вы впервые решили осуществить кладку кирпича, рекомендуем вам выбрать более простой чертеж. От этого эффективность печи для бани не слишком изменится, но за то вероятность успешного создания печи будет более высокой!

    Итак, для кладки кирпичной печи своими руками вам понадобятся следующие материалы:

  • Шамотный кирпич (для кладки топки)
  • Красный огнеупорный кирпич либо природный камень (для кладки печи-каменки и дымохода)
  • Глина и крупнозернистый песок (для создания раствора)
  • Печное литье (каминная решетка, дверца поддувала и топки, вьюшки, колодцы для чистки дымохода, чугунная плита, колосник и т.д.)
  • Асбестовый шнур
  • Бак для нагрева воды
  • Оцинкованная проволока
  • Стальной уголок
  • Гидроизоляционный материал (рубероид)
  • Стальная лента

    • Из выше перечисленных материалов можно сделать простейшую кирпичную печку для бани, но для того что бы сделать более функциональный агрегат, потребуются дополнительные элементы, указанные на чертеже.

    Инструменты для кладки кирпичной печи своими руками:

  • Болгарка с кругом по металлу и алмазным кругом (для того что бы резать кирпич)
  • Электрическая дрель с насадкой-миксером
  • Емкость для раствора (лучше всего 10-литровое ведро)
  • Мастерок
  • Строительный уровень
  • Отвес
  • Деревянная киянка
  • Рулетка и маркер

    • Это наиболее важные инструменты для кладки печи своими руками, но список может быть еще больше в зависимости от сложности проекта.

    Чертежи, проекты и схемы кладки кирпичной печи для бани

    Предоставляем вашему вниманию наиболее популярные схемы для кладки кирпичной банной печи:

    Схема кладки печи в бане

    Второй пример схемы кладки банной печи из кирпича

    Ознакомившись со схемами кладки кирпичной печи, а так же последовательностью и особенностями порядовки, переходим к основному процессу!

    Фото мастер-класс кладки кирпичной печи

    Технологию кладки кирпичной печи очень сложно объяснить словами, поэтому предоставляем вашему вниманию процессу кладки кирпичной банной печи на основе так называемых фото-шагов:

    Надеемся, что предоставленная информация наглядно объяснила вам весь процесс кладки кирпичной печи для бани своими руками. Напоследок хотелось бы уделить внимание некоторым моментам, связанным с технологией кладки кирпичной печи для бани!

    Советы по самостоятельной кладке кирпичной печи для бани

    Множество печников-новичков допускают простые на первый взгляд ошибки относительно кладки кирпичной печи. Результатом данных ошибок является разрушение печи, задымление всего банного помещения и что самое худшее – возникновение пожара!

    Итак, при кладке кирпичной печи для бани своими руками, используйте следующие рекомендации:

    1. Под кирпичную печь для бани обязательно создайте фундамент и осуществите его гидроизоляцию с помощью рубероида!
    2. В процессе возведения фундамента для всей бани глину с траншеи сохраните, она понадобится для создания раствора при кладке печи.
    3. Соотношение глины и песка при создании раствора для кладки должно составлять 2:1 либо 3:1. Что бы определить насколько хороший получился раствора, окуните в него деревянную палку, на ней должно остаться слой глины примерно в 2 мм.
      Если слой больше – в раствор необходимо добавить песок, если меньше – глину.
    4. При закладке печного литья в ряды кирпича, оставляйте полу сантиметровый зазор между кирпичом и литьем, т.к. в процессе накаливания металл расширяется и может разрушить кирпичную кладку.
    5. В процессе кладке кирпичной печи вы столкнетесь с тем, что кирпичи будут либо не доходить до конца ряда, либо выступать на несколько миллиметров. Это вызвано тем, что кирпич плохого качества. Что бы исправить положение отпиливайте выступающие части болгаркой либо делайте швы немного толще.

    Пилим кирпич при необходимости

    Вот и все, что мы хотели рассказать вам о том, как правильно осуществить кладку кирпичной печи для бани своими руками! Надеемся, что из данной статьи вы узнали много нового для себя и самостоятельная кладка печи станет для вас более простым мероприятием!

    Технология кладки кирпичной печи для бани своими руками


    Как осуществить кладку кирпичной печи? Чертежи и схема кладки кирпичной печи для бани. Фото и видео примеры кладки кирпичной печи своими руками.

    Печь для бани из кирпича

    Печка – каменка из кирпича – сердце бани, она мягко и равномерно прогревает помещение и долго поддерживает уровень тепла приятный для банных процедур. Попариться в баньке с такой печкой — «заново родиться», это целый комплекс оздоровительных процедур, как для тела, так и для общего тонуса организма. «С легким паром!» — не просто пожелание, это целая философия, вобравшая в себя весь опыт и традиции мастеров банного дела.

    Именно поэтому печь для бани из кирпича должна отвечать самым высоким требованиям, кладку печи необходимо выполнять с особой тщательностью, обладать необходимыми знаниями, навыками и умением. Секреты о том, как построить печь, бережно передаются из поколения в поколение, с каждым разом конструкция печи совершенствуется, но есть несколько правил, которые остаются незыблемыми на века.

    Фундамент для печи из кирпича

    Фундамент для печи ни при каких обстоятельствах нельзя привязывать к основному фундаменту бани, так как при нагревании печи образуется разность температурных расширений. Он должен быть обособлен и выложен по определенной схеме, нарушение этого правила неизбежно приведет к повреждению кладки.

  • Основание следует делать больше габаритов печи на полкирпича с каждой стороны.
  • Рекомендуется заглублять на 700 мм и больше.
  • Расстояние от основного фундамента до фундамента печи должно быть не менее полуметра.
    1. Просеянный песок и гашеная известь 2 : 1.
    2. Песок и цемент 3 : 1.
    3. Гашеная известь, цемент, песок 2 : 1 : 6. Песка может быть до 16 частей, это напрямую зависит от марки цемента и жирности извести.

    Первый ряд фундамента выкладывается из бутового камня, щебня и пережженного кирпича, все тщательно трамбуется и заливается раствором, затем следует повторить слой. Высота конструкции не должна доходить до уровня пола бани на 2 кирпича, поверхность слоев необходимо выровнять. Затем, используя этот же раствор, кладут 2 ряда из кирпича. Зазоры между фундаментом печи и полом бани следует заполнить песком и утрамбовать. Завершает устройство фундамента 2 слоя гидроизоляции битумной мастики или рубероида.

    Печь для бани своими руками

    Для кладки печи используют обыкновенный полнотелый красный кирпич или белый гжельский. Для печи на дровах потребуется тугоплавкий кирпич для кладки и футировки топливника. Если печь будет топиться углем, газом или жидким топливом, то следует использовать огнеупорный кирпич. Подробнее о выборе кирпича читайте: Кирпич печной — Размеры.

    Нельзя использовать дырчатый и силикатный кирпич, они разрушаются при высоких температурах.

    Перед укладкой каждый кирпич надо пару минут вымочить в воде, это увеличит сцепление слоев и предупредит обезвоживание раствора.

    Раствор готовится из глины и песка 1 : 1 или 1 : 2. Глину необходимо замочить в воде на сутки (см. Смесь для кладки кирпича для печи). Для кладки тугоплавкого и огнеупорного кирпича используют раствор из глины и шамота, или глины и горного песка, в соотношении 1 : 1 (2). Готовый раствор должен быть однородным, с шероховатой поверхностью, легко отлипать от лопаты. В растворе не должно быть комков, консистенцию следует довести до плотности жирной сметаны, и процедить через сито с металлической решеткой.

    Кладка до дымохода производится строго по схеме, кирпич можно класть сразу на раствор, при укладке топливника и дымохода следует предварительно подгонять насухо каждый кирпич.

    Ниже представлена схема кирпичной кладки дровяной печи с камнями и баком для воды:

    На изображении выше вы можете видеть вертикальную шкалу снизу вверх от одного до 25 — это этапы кладки, которые более подробно изображены на схеме ниже:

    Чтобы сохранить горизонтальность кладки, первый кирпич в ряду надо положить на рекомендуемый слой раствора, а второй на слой толще и выдавливать раствор, сверяясь с уровнем. Швы должны быть максимально тонкими, заполнены глиной на всю глубину. Слой для кладки обычного кирпича 5 мм, для тугоплавкого и огнеупорного 3 мм.

  • Из-за разница расширения при нагревании нельзя перевязывать обычный кирпич с тугоплавким и огнеупорным.
  • Вертикальные швы необходимо перекрывать кирпичом сверху.
  • Швы следует тщательно заделывать, чтобы угарный газ не омрачил прибывание в бане.

    • Внутренняя поверхность печи для бани должна быть очень гладкой, все неровности следует выводить наружу. Внутреннюю часть рекомендуют протирать тряпкой, вымоченной в глине, для затирания мельчайших трещин и неровностей.

    Во время кладки печи следует как можно чаще проверять геометрию конструкции с помощью горизонтального уровня и вертикальных отвесов.

    Постоянно сверяйтесь с чертежом для правильной установки колосников, задвижек, водогрейных емкостей, дверок.

    Если печь планируется топить дровами, то колосник и дверца должны располагаться на одном уровне, если же будет использоваться уголь, то колосник следует расположить на 20-30 см ниже топочной дверцы.

    Правила установки топливных приборов:

  • При установке колосниковой решетки, которая расширяется при нагревании, следует оставлять зазор между ней и кирпичами в 5 мм. Промежуток можно заполнить асбестом или песком.
  • Плита над топливником так же устанавливается с зазором в 5 мм и прокладывается асбестом.
  • Дверки крепятся с помощью специальных «лапок», которые изготавливают из проволоки или мягкой стальной ленты. Для теплоизоляции дверки используют асбестовый шнур.
  • Для печи на дровах ширина дверки должна быть не менее 250 мм, 1 кирпич, а высота – 350 мм и более.

    • Верхняя стенка печи (перекрышка) складывается из 3 рядов плашмя уложенных кирпичей с тщательной перевязкой швов.

    Соблюдайте пожарную безопасность! Помните, что труба должна возвышаться над крышей не менее чем на 80 см, тогда вам не придется спасаться бегством из горящей бани.

    Стенки дымохода следует сделать толще, специалисты настаивают на толщине в полтора кирпича. Конечно, они будут медленно прогреваться, зато намного дольше сохранять тепло, так возможно избежать образования конденсата на внутренних стенках дымохода.

    Количество материалов

    Для кладки типовой печи- каменки для бани, представленной на фото, понадобится:

  • кирпич отборный – 230 шт,
  • глина – 0,1 м 3 ,

    • Сейчас читают:

  • песок – 0,2 м 3 ,
  • бак для нагрева воды – 1 шт,
  • колосниковая решетка — 1 шт,
  • поддувальная дверца– 1 шт,
  • топочная дверца– 1 шт,
  • чугунная плита – 1 штука,
  • рубероид– 2 кв. м,
  • дымовая задвижка – 1 шт,
  • задвижка – 1 шт,
  • асбест и предтопочный защитный лист.

    • Проект печи от основания до трубы предусматривает 21 ряд кирпичной кладки, каждый ряд должен выполняться в строгом соответствии с чертежами, и многократно проверяться горизонтальным и вертикальным уровнем.

    Сушится печь для бани из кирпича не меньше 2 недель. После завершения кладки обязательно проверьте тягу, открыв все дверцы и заглушки. Пробную топку рекомендуется проводить щепой, не сильно разогревая печь.

    Печь для бани из кирпича
    Печь для бани из кирпича должна отвечать самым высоким требованиям, кладку печи необходимо выполнять с особой тщательностью.

    Как выложить печь для бани из кирпича

    Печь для бани своими руками из кирпича — главный элемент русской парилки, с помощью которого осуществляется прогрев воздуха в помещении до определенной температуры и ее поддержание на заданном уровне. Поэтому печка должна быть возведена с учетом всех требований и рекомендаций. В противном же случае она не будет выполнять своих функций в полном объеме, что сведет весь ваш труд на нет.

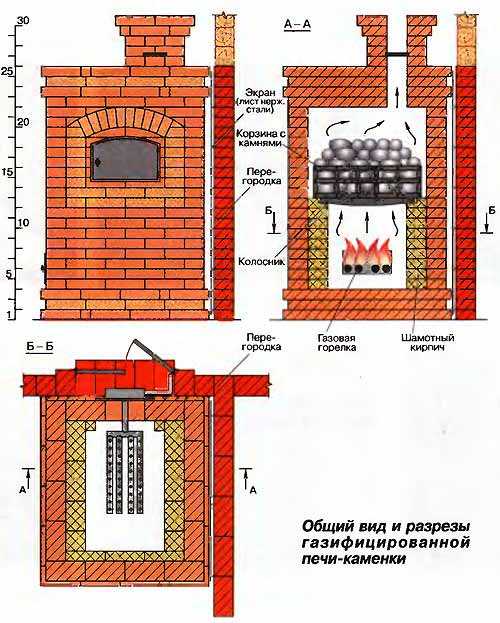

    Схема кирпичной печи-каменки.

    Виды кирпичных печей для бани

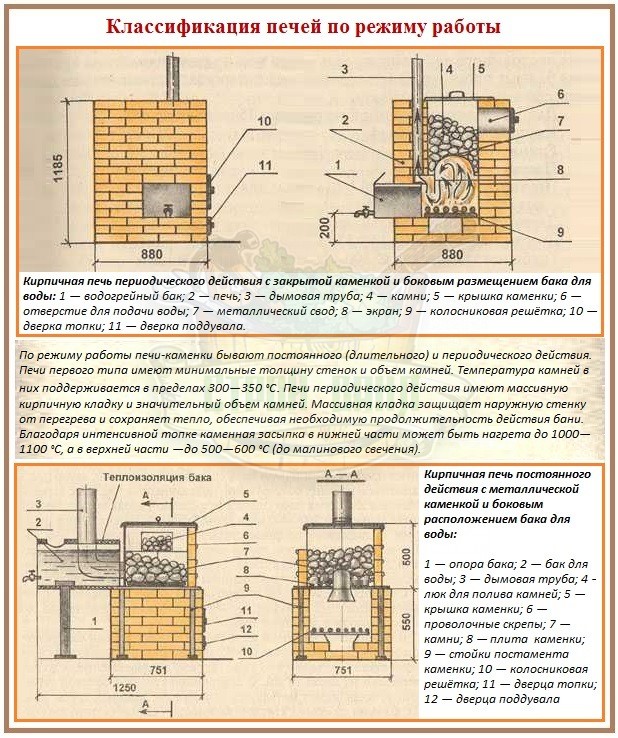

    Сегодня существует достаточно много конструктивных решений для банных печей, которые имеют разные схемы кладки кирпича, отличаются внешним видом, размерами и т.п.

    Однако их можно разделить на 4 группы:

    1. Печь «по-белому». Нагрев каменки производится от металлического основания. Подобная конструкция не загрязняет помещение, но для ее разогрева требуется много времени (около 10 часов), хотя тепло она тоже сохраняет достаточно долго.
    2. «По-серому». Оборудуется дымоходом и прогревается за меньший промежуток времени. У такой печки на кирпичах откладывается сажа, поэтому посещать парилку можно только после полного сгорания топлива.
    3. «По-черному». Самая простая конструкция, не имеющая дымохода. Именно такие печи использовались в былые времена. Сегодня же они являются менее популярными, так как при их работе создается много копоти и сажи, что несколько затрудняет процесс банных процедур.

    Инструменты и материалы

    Перед тем как сделать кирпичную печь для бани своими руками, нужно приготовить следующие инструменты:

  • болгарку с алмазной насадкой,
  • электродрель с насадкой для замеса кладочной смеси,
  • уровень,
  • отвес,
  • лопату,
  • мастерок,
  • рулетку,
  • резиновый молоток.

    • Из материалов вам потребуется:

  • кирпич,
  • металлические элементы печки (решетка, дверцы, вьюшки и т.п.),
  • арматура,
  • рубероид,
  • раствор.

    • Необходимые инструменты для кладки печей из кирпича.

    К выбору кирпича нужно подходить со всей ответственностью, потому что от его качества будет зависеть надежность конструкции. Он должен иметь правильные размеры и быть полнотелым, а на его поверхности не должны быть видны сколы, трещины и другие дефекты. Для конструирования топки нужно применять огнеупорный материал, способный выдержать температуру свыше 900°C.

    Для заливки фундамента можно использовать обычную ЦПС. А для кладки кирпичей вам потребуется смесь глины с песком, так как цементный раствор при высоких температурах начнет трескаться. Глиняно-песчаную смесь можно купить практически в любом строительном магазине или сделать самостоятельно. Первым делом следует замешать глину с водой. Пропорции должны быть такими, чтобы глина стала похожа на густую сметану. Затем добавляется песок в соотношении 2:1 и снова перемешивается до образования однородного раствора.

    Заливка фундамента под печь

    Создание фундамента под кирпичную печь является обязательным мероприятием и производится на этапе конструирования основания под баню. Процесс заливки фундамента достаточно легкий, однако он требует знания и выполнения некоторых нюансов.

    Рисунок 1. Фундамент под кирпичную печь.

    Следует отметить, что глубина фундамента под печь должна быть такой же, как и под баню. Но объединять их в единое целое не стоит. Между ними должен быть небольшой зазор (около 40 мм), который в дальнейшем заполняется песком или утеплителем. В этом случае временная усадка одного фундамента не отобразится на надежности второго.

    В большинстве случаев под кирпичные печи монтируется бетонное основание по следующей схеме (рис. 1):

  • выкапывается яма, габариты которой должны быть на 20-25 см больше размера печи,
  • на ее дно укладывается слой влажного песка толщиной около 14-16 см и тщательно утрамбовывается,
  • поверх песчаной подушки укладывается слой дробленого кирпича и камней в 20 см,
  • все пустоты между камнями засыпаются влажным песком, после чего все хорошо трамбуется,
  • укладывается слой щебня толщиной в 10 см небольшой фракции и утрамбовывается,
  • монтируется деревянная опалубка (ее высота должна быть на 15 см выше нулевой точки, то есть уровня земли),
  • внутри опалубки производится армирование,
  • заливается бетонный раствор,
  • после схватывания бетона опалубка снимается, а получившиеся щели от досок заполняются гравием или песком,
  • поверх фундамента ложится рубероид, который будет выполнять функцию гидроизоляции.

    • Порядовка печи для бани

    Перед тем как монтировать кирпичи на раствор, необходимо произвести их сухую кладку, по которой вы сможете точно определить все нюансы и неточности, что могут возникнуть в процессе работ.

    Рисунок 2. Пример печи для бани высотой в 260 см.

    Порядовка банной печи начинается с нулевого ряда, то есть с основания. На рис. 2 представлен пример печи для бани высотой в 260 см. Одно деление равно 100 мм.

    Непосредственно перед кладкой стройматериал нужно замочить в воде на несколько минут. Это позволит увеличить адгезию раствора. Порядовка банной печи выглядит следующим образом:

    1. 0 ряд — сплошная кладка. Для чистки шахты и улучшения тяги сбоку оставляется небольшое полуокно.
    2. 1-й ряд — сплошная кладка с перевязкой, то есть швы верхнего ряда не должны совпадать со швами нижнего. При возведении печи вам потребуется не только цельный кирпич, но и половинки с четвертинками. При этом порезанный стройматериал должен находиться внутри конструкции.
      Дымоходы же должны строиться из цельного камня.
    3. 2-й ряд подобен нулевому, только оставляется окно для шахты.
    4. 3-й — монтируется заслонка и начинается укладка зольника и дверки.
    5. 4-й — заслонка закрывается, монтируется дверка для поддувала.
    6. 5-й — кладка поддувала окончена. Для перехода к топочному отсеку из стальной пластины монтируются 2 перемычки.
    7. 6-й — шахта разделяется на 2 части. Из огнеупорного камня конструируется низ топки, внутрь помещается колосниковая решетка.
    8. 7-8-й — камень для топки монтируется на ребро. Устанавливаются двери топки.
    9. 10-й — заделывается верх дверки.
    10. После 11-го ряда над одной частью топки крепится плита. Над второй частью кладка не делается, так как здесь будет находиться дымоход.
    11. 12-й — монтаж резервуара для каменки.
    12. 13-14-й — идентичны 12-му.
    13. 15-16-й — установка дверки для чистки сажи.
    14. 17-18-й — разделение шахты и монтаж двух перемычек.
    15. 19-й — создается кровля.
    16. 20-21-й — без изменений.
    17. 22-23-й — над резервуаром под каменку происходит объединение и сужение шахт.
    18. 24-й — шахта над резервуаром заделывается.
    19. 25-26-й — сплошная кладка с отверстием под дымоход.

    Кирпичная печь для бани строится достаточно просто. Единственное, что от вас требуется, это навыки работы с кирпичом. Если с монтажом данного материала вы сталкиваетесь впервые, то вам вряд ли удастся с первого раза создать надежную конструкцию.

    Как выложить печь для бани из кирпича
    Печь для бани своими руками из кирпича – главный элемент русской парилки, с помощью которого осуществляется прогрев воздуха в помещении до определенной температуры и ее поддержание на заданном уровне.

    Печь для бани своими руками из кирпича

    Выложить печь для бани своими руками из кирпича не сложно, если у вас имеются определенные строительные навыки. Благодаря своим характеристикам такие печи пользуются огромной популярностью, тем более они не требуют для себя дополнительной отделки облицовочными материалами.

    Необходимый инструментарий и материалы

  • Отвес,
  • Уровень,
  • Рулетка и маркер,
  • Мастерок,
  • Деревянная киянка,
  • Болгарка,
  • Молоток,
  • Электродрель,
  • Емкость для замешивания раствора,
  • Перчатки.

    • Если вы интересуетесь, как обложить печь в бане кирпичом, вам нужно будет приобрести следующие строительные материалы:

  • Огнеупорный кирпич,
  • Уголок,
  • Стальной лист,
  • Рубероид,
  • Оцинкованная проволока,
  • Пассатижи,
  • Совок.

    • Закладка фундамента

    Строительство печи начинается с подготовки основания – фундамента. Для этого выполняются следующие работы:

  • Изначально вырывается котлован глубиной 70 см.
  • В основании ширину лучше немного увеличить, чтобы исключить сдвиг конструкции при последующей эксплуатации бани.
  • Песок засыпается примерно на уровне 15 см и заливается водой.
  • Засыпается слой, состоящий из камня и битого кирпича – около 20 см.
  • Следующий слой – щебень. На него устанавливается опалубка и арматурный каркас, но только после усадки песка.
  • Далее идет слой бетона, причем толщина слоя должна быть в пределах 15 см.
  • Демонтируется опалубка и по бокам наносится слой гудрона, при этом промежутки засыпаются гравием либо песком.
  • Обустройство фундамента завершается укладкой гидроизоляционного материала, например, рубероида.

    • Порядовка: как сложить печь для бани из кирпича с баком

    1. Первый ряд выкладывается на гидроизоляционный материал. Каждый кирпич поливают водой. Сразу необходимо проверить углы и порядовку.
    1. Нужно внимательно замерять края порядовки, ведь если будут зазоры, они будут способствовать проникновению дыма внутрь помещения. Необходимо, чтобы соблюдалась толщина швов между рядами: 3–5 мм.
    1. Затем укладывается второй ряд. Это необходимо сделать так, чтобы середина кирпича попадала на стык двух ниже уложенных кирпичей. Последующие ряды укладываются так же. И монтируется дверца поддувала, а для более надежной фиксации ее укрепляют оцинкованной проволокой или стальными полосками. И начинаем формировать камеру для золы.
    1. Прежде чем приступить к четвертому ряду следует проверить прямоту углов, поскольку на этом этапе необходимо сделать колодец для золы. На этом ряду мы закрываем камеру для золы и используем колосник и огнеупорный кирпич.
    1. Шестой ряд завершается монтажом дверцы для топки. Причем топочная дверка крепится таким же способом, как и поддувальная.
    1. Девятый ряд кирпичной кладки накрывает топочную дверцу.
    1. Укладывая десятый ряд, уже учитываем место под бак с водой. а также используем металлические трубы. Позже будет понятно для чего мы их используем, а между ними мы укладываем четвертинки огнеупорного кирпича.
    1. Одиннадцатый ряд уже выполняем из обычного кирпича, и продолжаем так двадцать первого ряда.
    1. Перед укладкой двадцать первого ряда кирпичей устанавливаем бак с водой, затем укладываем ряд, но нам потребуется установить еще одну дверцу. Пустое пространство заполняем булыжникам, укладывая их на трубы. А дверца будет давать нам возможность полить раскаленные камни водой чтобы поддать пару.
    1. На двадцать шестом ряду печи заканчиваем установку дверцы для пара, и укладываем металлические полоски сверху.
    1. Укладывая 27 ряд используем широкие металлические полосы.
    1. На 28 ряду укладки печки монтируем заглушку для дымовой трубы, и накрываем всю площадь кирпичем.
    1. Два последующих ряда укладываем чтобы верхний кирпич закрывал шов между двумя нижними, делается это для того чтобы дым не проникал через кладку.
    1. И наконец 31 ряд нашей печи для бани это уже начало дымовой трубы.

    Когда конструкция печи будет полностью завершена, ее можно оштукатурить или облицевать плиткой, но это дело вкуса.

    Печь для бани своими руками из кирпича
    Порядовка: как построить печь для бани из кирпича с баков для воды своими руками, а также видео постройки печи для бани своими руками

    Чертеж печи металлической для бани. Печи для русской бани, сделанные своими руками

    You are here

    Главная » Новости

    23.03.2020 в 02:33

    Новости

    Содержание

    1. Чертеж печи металлической для бани. Печи для русской бани, сделанные своими руками
    2. Печь для бани из трубы 530 горизонтальная. Выбор конструкции самодельной печки
    3. Супер печь для бани своими руками. Как сделать металлическую печь для бани
      • Печь из металла для бани и сауны — в чем разница
      • Самодельные печи для русской бани
    4. Чертеж печи для бани из кирпича. Кирпичные печи для бани: виды, преимущества и недостатки
      • Особенности
    5. Металлическая печь для бани с закрытой каменкой своими руками. Каменка и бак с водой
    6. Банная печь Жара чертеж. Преимущества и недостатки печей Жара
    7. Сварная печь для бани своими руками. Печь на дровах для бани своими руками
      • Предварительная подготовка металла
      • Сваривание печи
      • Подготовка места для установки печи
      • Сборка и установка банной печи
      • Декоративная отделка банной печи

    Чертеж печи металлической для бани. Печи для русской бани, сделанные своими руками

    Самое главное при изготавливании по чертежам металлических печей для бани своими руками – это учесть, что невозможно при разогретых металлических стенках поддерживать нужную температуру в пределах 60-65 ºС (прочитайте: “Чертежи банной печи из металла – строим печь своими руками”). Обязательно придется перетапливать, что сопровождается излучением сильных ИК волн, при котором довольно тяжело находиться рядом с печью.

    Решить эту проблему можно двумя методами:

    • Произвести футеровку топки . Процесс заключается в обкладывании топки изнутри огнеупорным кирпичом. Достаточно укладки на ребро, при этом толщина футеровки составит 6 см, хотя встречается и узкий шамот, толщиной 3 см. Как бы то ни было, нагрев стальных стенок является незначительным, больше всего прогревается каменка. Поэтому сразу следует спроектировать топку, чтобы она была увеличенных размеров, потому как большая часть ее объема отводится на футеровку. Недостатком такого способа считается то, что в результате вырабатывается горячий дым, что понижает пожаробезопасность. Лучше всего провести его охлаждение путем установки бака или каменки на трубу. Немного сложнее – установить отопительный щиток, проходя через который, дым остывает до 80-120 ºС.
    • Установить кирпичный экран вокруг печи из железа для бани. Его собирают из керамического кирпича, при этом в стенке оставляют окошки для монтирования дверок, которые позволят в будущем контролировать уровень прогрева воздуха. Можно сделать вывод, что такой вариант является лучшим из-за возможности регулирования температуры, однако он менее практичен, так как задняя стенка очень сильно перегревается, поэтому приходится в конструкцию включать жаропрочную сталь. В таком случае получается, что для более продолжительного срока службы железной банной печи, нужно выбирать довольно толстый металл. Его, как показывает практика, лучше устанавливать в верхней и нижней части топки.

    Источник: https://interer-stil.ru-land.com/stati/chertezh-pechi-metallicheskoy-dlya-bani-pech-dlya-bani-iz-metalla-trebovaniya-vidy-tehnologiya

    Печь для бани из трубы 530 горизонтальная. Выбор конструкции самодельной печки

    Металлические самодельные печи для бани сваривают не только из труб или баллонов, но и листовой стали — что у кого есть в наличии. Из листов обычно варят корпус прямоугольной формы, уступающий цилиндрическому по таким критериям:

    1. Сложность изготовления. Железная труба – это практически готовый топливник, а листовой металл еще нужно раскроить, порезать на заготовки и собрать в одно целое посредством сварки.
    2. По той же причине цена круглого изделия будет меньше, разве что вы все работы выполните самостоятельно.
    3. Цилиндрическая форма банной печи из трубы лучше в плане теплообмена с окружающим воздухом.
    4. Круглое сечение всегда предпочтительнее прямоугольного с точки зрения движения дымовых газов.
    5. Плоская стенка топливной камеры прослужит меньше и прогорит быстрее, чем труба такой же толщины, изготовленная из той же марки стали.

    Для корпуса банного отопителя подойдет любой цилиндрический резервуар – пропановый баллон, ж/д ресивер и так далее

    Задачу по изготовлению печи из трубы или газового баллона принято решать 2 способами: сделать корпус горизонтальным либо вертикальным. Оба варианта имеют право на жизнь и обладают собственными плюсами и минусами. Вертикальная печка для бани компактнее горизонтальной и уместна в парной маленьких размеров, где каждый квадратный метр на счету. Но она уступает по длительности горения и эффективности теплообмена, что немаловажно.

    Больше информации о конструкциях самодельных буржуек длительного горения вы найдете в соответствующей статье .

    Во время горения наибольшая часть теплоты поднимается кверху, боковые стенки прогреваются не настолько сильно. А вверху площадь поверхности обмена небольшая, зато есть выход наружу через дымоход, куда тепло с радостью и устремляется. Не так идут процессы в горизонтальной конструкции печи, там патрубок дымохода находится далеко и по пути к нему раскаленные газы отдадут часть тепла полукруглому своду корпуса.

    Готовая печка с сеткой для камней и выносной топкой

    КПД горизонтальной металлической печи, сваренной из трубы своими руками, будет всегда немного выше, чем вертикальной.

    Похожая ситуация и с прогоранием дров. Внутри вертикального топливника пламя охватывает весь массив топлива, если не прикрывать подачу воздуха дверцей зольника. Но так баню не протопишь, ведь задача источника тепла – выдать много тепла за короткий промежуток времени. В топке, вытянутой в длину, пламя движется от лицевой части к задней, сжигая дрова постепенно и более эффективно. Один нюанс: подобный отопитель занимает больше места и подойдет не для всякой парилки.

    Источник: https://interior.ru-best. com/idei-dizayna/konstrukcii-pechey-iz-metalla-dlya-bani-raznovidnosti-bannyh-pechey-iz-metalla

    Супер печь для бани своими руками. Как сделать металлическую печь для бани

    Металлических печей для бани в продаже много, но хорошие стоят немалых денег. Если есть достаточный опыт сварки металла, можно изготовить печь самому, по своим размерам. О том, как сделать печь для бани из металла (листового), чертежи и фото — дальше.

    Печь из металла для бани и сауны — в чем разница

    Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут. И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

    Один из вариантов сварной печи для сауны

    Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

    В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

    Тут каменка расположена внутри а сверху приделан бак

    Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

    Самодельные печи для русской бани

    Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

    Чертеж печи для бани из кирпича. Кирпичные печи для бани: виды, преимущества и недостатки

    Редко кто может усомниться в пользе банных процедур, а попариться в собственной баньке мечтают многие.

    Построить кирпичную печь для бани по силам не только опытным печникам, но и начинающим мастерам. Следуя инструкциям и рекомендациям, можно построить баню у себя на участке и создать не только комфортное место для отдыха, но и соорудить целый архитектурный шедевр.

    Особенности

    Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

    Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

    Рассмотрим варианты истопки кирпичной печи для бани:

    • По черному . Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.
    • По серому . Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
    • По белому . Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
    • С плитой . Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

    Металлическая печь для бани с закрытой каменкой своими руками. Каменка и бак с водой

    • Над топкой необходимо сделать отдельную камеру с дверцей, которая будет отделяться решеткой.
    • В нее помешают специальные камни для длительного поддержания температуры.
    • При этом чертежи банной печи из металла рекомендуют делать закрывающее окно, которое можно использовать для подачи воды и создания пара.
    • Необходимо отметить, что обычные камни для таких печей не подходят. Особенно это относится к материалу, содержащему кремний или другие включения.
    • Верх данного отсека делают с отверстием для трубы. Она будет отводить дым, и при этом подогревать воду.

    Принцип действия подобных печей

    • Емкость для жидкости устанавливают сверху. При этом чертежи печей для бани из металла советуют, чтобы печная труба проходила через ее середину. Так вода будет нагреваться и от дымохода и от верхней поверхности банной каменки.
    • Профессиональные мастера рекомендуют установить на низ такого бака кран. При этом нужно приобрести специальные устройства, цена которых может быть велика, но именно они смогут работать длительный срок в условиях постоянного перепада температуры.

    Два варианта создания горизонтальных устройств

    Отдельное внимание уделяют крышке емкости. Ее можно изготовить из древесины, но тогда нужно защитить область соприкосновения с дымоходом. При этом инструкция по монтажу советует делать в ней небольшие прорези для свободного выхода пара.

    Совет! Подобную конструкцию обычно изготавливают из толстостенной трубы. Это помогает решить вопрос о дешевых материалах, поскольку такие изделия можно найти на пунктах приема вторсырья по сходной стоимости.

    Источник: https://interior.ru-best.com/idei-dizayna/konstrukcii-pechey-iz-metalla-dlya-bani-raznovidnosti-bannyh-pechey-iz-metalla

    Банная печь Жара чертеж. Преимущества и недостатки печей Жара

    О преимуществах банных печей Жара можно говорить очень долго. Чтобы не утомлять вас затяжными рассказами, предлагаем ознакомиться с ключевыми достоинствами рассматриваемых агрегатов. Для большего удобства восприятия информация оформлена в виде таблицы.

    Таблица. Преимущества банных печей Жара

    ПреимуществоОписание
    Срок службыВ среднем эти объективно бюджетные банные печи спокойно служат до 15-20 лет (самые недорогие – до 8-10). Подобная долговечность обеспечивается, прежде всего, высоким качеством исходных материалов (производитель заявляет, что трубы, применяющиеся при конструировании печи, аналогичны используемым для обустройства нефтепроводов), а также особенностями топочной камеры – здесь она имеет цилиндрическую форму. Дополнительно на срок службы печи положительно влияет наличие усиленного свода топки и высокое качество исполнения сварных швов.
    В соответствии с отзывами реальных пользователей, банные печи Жара в течение многих лет служат без любого рода нареканий.
    ТеплоотдачаПечи жара характеризуются очень высокими показателями теплоотдачи, что достигается благодаря применению для изготовления топки углеродистой стали марки Ст20 – это прочный материал с прекрасной теплопроводностью.
    ДымоходПроизводитель рекомендует использовать в комплексе с печами Жара фирменные спиралевидные дымоходы. Особенности конструкции дымоотводящей системы исключают прямой поток разогретых газов – здесь они движутся «змейкой», вдоль каменки. Благодаря этому камни нагреваются гораздо интенсивнее, что позволяет достигать эффективной экономии топлива.
    Подобная особенность благотворно сказывается и на скорости прогрева помещения парилки: летом на это требуется порядка 40-60 минут, в холодные периоды – до 2-3 часов (зачастую меньше).
    Шиберный узелВ фирменных конструкциях он разборной. Такая особенность строения делает чистку дымоотводящей системы максимально удобной.
    Доступность нескольких вариантов крепления водяного бакаЕмкость может быть смонтирована на стене, на корпусе печи либо на дымоотводящей трубе. Установка и демонтаж бака выполняются в кратчайшие сроки и без существенных усилий. Емкости сконструированы таким образом, что в них можно доливать воду без необходимости отсоединения агрегата от печки. При этом тепло фирменные баки сохраняют максимально долго. По отзывам владельцев, в весенне-летний период года вода остается теплой даже на следующий день после топки бани.
    Доступная стоимостьНесмотря на прекрасные показатели качества, теплоотдачи и долговечности, банные печи Жара продаются по демократичной цене, гораздо более привлекательной по сравнению со стоимостью аналогичных агрегатов от других производителей.

    Сварная печь для бани своими руками.

    Печь на дровах для бани своими руками

    Чтобы смастерить печь для бани из металла своими руками, необходимо нарисовать чертеж или подобрать уже готовый. На рисунке ниже представлен самый простой вариант отопительного агрегата для бани. Обозначения:

    1. Выдвижной зольник с дверцей поддувала.
    2. Корпус из металла.
    3. Топка.
    4. Решетка.
    5. Каменка.
    6. Труба.

    Самый простой в изготовлении чертеж печи горячего типа

    Сооружают печь для бани из нержавейки, листового металла или трубы.

    Предварительная подготовка металла

    Для изготовления понадобится лист стали Ст3 толщиной 5-6 мм. Ширина изделия 60 см, длина 90 см, высота 80 см. Она с легкостью поместится даже в самой маленькой бане.

    Для патрубка потребуется труба сечением 11,5 см. Длина зависит от предпочтений хозяина. Если планируют устанавливать водонагревательный бак, то отрезок берут длиннее.

    Швы специалисты рекомендуют сваривать на металлический профиль 30*30*3 мм. Он подойдет для укладки колосника и решетки под каменку.

    Сваривание печи

    Дверца под зольник имеет размеры в 2-2,5 раза меньшего, чем отверстие топки. Между зольником и топочным отсеком устанавливают колосники из чугуна.

    Чугунные колосники устанавливают между зольником и топкой

    Если нет готовых колосников, сварить их можно из арматуры сечением 10-12 мм по размеру отверстия зольника на расстоянии между прутами 10 мм

    Сварной колосник из прута арматуры сечением 10 мм

    Самый верхний сектор – каменка. К ней подходит патрубок, через который отводятся продукты сгорания из топки.

    К корпусу крепят петли для дверей зольника и топки. Также приваривают щеколды-задвижки.

    В каменке 1/3 задней части заваривают металлическим листом 30*60 см, в центре которого размещается отверстие для патрубка. Его приваривают к отсеку и опускают на 12 см.

    Внимание! На чертеже не нарисована крышка для каменки. Ее необходимо изготовить для отвода продуктов горения в дымоотвод.

    Из металла толщиной 1 мм изготавливают крышку, которой необходимо накрывать устройство обогрева во время топки. Крышка должна полностью перекрывать каменку и заходить на 0,5-1 см на края печи. Она не даст камням быстро остыть, и тепло в парилке будет оставаться дольше. Крышку снимают во время проведения банных процедур.

    После того как все элементы сварены, швы тщательно зачищают от заусенцев. Снаружи металл покрывают жаростойкой краской или лаком для печей и каминов.

    Подготовка места для установки печи

    Под обогреватель из металла не требуется обустраивать основательный фундамент как под кирпичного собрата. Достаточно соорудить любое основание из жаропрочного материала:

    • железобетонная плита;
    • огнеупорный кирпич;
    • лист металла.

    В месте, отведенном под устройство для отопления, делают заглубление на 50 см. Засыпают на дно песок и щебень по 10 см высотой. Укладывают гидроизоляцию из рубероида. Заливают основание бетонным раствором или укладывают железобетонное перекрытие.

    Обустройство основания для печи из металла для бани

    Поверх бетонного основания укладывают второй слой рубероида и выполняют кладку из огнеупорного кирпича в 3 ряда. Подготовленное основание под печь должно сравняться с чистовым полом в бане.

    Сборка и установка банной печи

    Устанавливать агрегат на бетонное основание специалисты не рекомендуют, т. к. от перепада температур и постоянной влажности оно потрескается и потеряет прочность. От стен агрегат возводят на расстоянии 20 см. На стене крепят жаропрочный материал:

    • щит из нержавеющей стали;
    • фольгированный теплоизолятор на основе минваты;
    • обкладывают жаропрочным кирпичом.

    Готовую конструкцию устанавливают на подготовленное основание. Монтируют патрубок. Подводят дымоотвод.

    Декоративная отделка банной печи

    Для поддержания температуры в бане более длительное время металлическую конструкцию облицовывают кирпичом глиняным раствором. Также такой прием позволит меньше обжигаться о стенки печи.

    Вариант обкладки печи из металла для бани кирпичом

    Между обогревателем и кирпичной кладкой оставляют расстояние 10 см для циркуляции воздуха. Этот прием позволит создать конвекционный поток для быстрого обогрева парилки. В кирпичной кладке предусматривают окошки, чтобы металл не подвергался коррозии.

    Схема обкладки металлической каменки кирпичом

    Внимание! Кирпич укладывают на глиняно-песчаный раствор, т. к. цементные смеси не выносят влагу и температуру и быстро потеряют прочность.

    На финальной стадии укладывают камни в каменку. Для средней печки потребуется 50-80 кг, фракцией 5-15 см. Природные булыжники округлой формы разного размера обеспечат лучшую теплопроводность.

    Схема правильной укладки камней

    Лучшими камнями для бани считают жадеит, базальт и талькохлорид.

    Категории: Печи для русской бани, Печь для бани, Самодельная печка, Супер печи, Печь из металла, Самодельные печи, Печи для бани, Кирпичные печи, Металлическая печь, Бак с водой, Банная печь, Сварная печь, Печь на дровах, Предварительная подготовка, Места для установки, Декоративная отделка

    Понравилось? Поделитесь с друзьями!

    ⇦ Натяжной или подвесной потолок, что дешевле. Что насчет цены?

    ⇨ Варианты отделки фронтонов. Варианты декоративной отделки

    Уличные печи для пиццы и наборы для приготовления пиццы
