Как правильно сделать опалубку для ленточного фундамента: Опалубка для ленточного фундамента своими руками

Как правильно сделать опалубку для ленточного фундамента: Опалубка для ленточного фундамента своими руками

Содержание

Как правильно сделать несъемную опалубку для ленточного фундамента своими руками

Опалубка — вспомогательная конструкция из любого подручного материала, помогающая заполнить бетонной смесью и сформировать надземную часть ленточного фундамента.

Пример смонтированной опалубки и армирования фундамента

Опалубка для ленточного фундамента и несущих стен строения прочно вошла в нашу жизнь с древних времен. Еще в Римской империи опалубка использовалась для возведения дворцов для патрициев. Также с применением опалубки происходило строительство арен, на которых в дальнейшем проходили гладиаторские бои.

Римские здания имели такую форму и размеры, что без вспомогательной конструкции возведение стен становилось невозможным. Именно поэтому монтаж опалубочной системы уже в то время занимал значимое место в строительстве. Особенно это касалось возведения куполов, арен и грациозных сводов. В Древнем Египте опалубка использовалась для возведения всеми известных пирамид еще 2,5 тысячи лет назад.
Пройдя через века, технология устройства опалубки практически не изменилась.

Схема устройства опалубки для ленточного фундамента

В настоящее время опалубка как вспомогательный элемент при строительстве многоэтажных зданий и частных домов используется не менее редко. При этом достаточно часто застройщики не возводят опалубочную конструкцию из купленного материала, а прибегают к аренде опалубки.

Аренда опалубки для фундамента при таком подходе позволяет уменьшить затраты на строительство объекта за счет экономии на приобретении материала, а также сокращении сроков строительства, ведь необходимость в подгонке материала при аренде готового оборудования отпадает.

Вернуться к оглавлению

Содержание материала

  • 1 Классификация опалубки
    • 1.1 Рамная система
    • 1.2 Балочная система
    • 1.3 Тоннельные опалубки
  • 2 Опалубка для фундамента своими руками
    • 2.1 Материал для изготовления опалубки
    • 2. 2 Земельные работы
    • 2.3 Монтаж опалубки

Классификация опалубки

В зависимости от использования опалубка бывает съемной и несъемной. При этом слова говорят сами за себя: съемная опалубка после заливки основания бетоном и полного его высыхания демонтируется; не снимаемая опалубка остается на месте и становится неотъемлемой частью всей конструкции.

Применение той или иной опалубочной системы зависит лишь от собственных предпочтений и желаний застройщика, а также его финансовых возможностей.

В зависимости от материала изготовления опалубка для ленточного фундамента и несущих стен здания или сооружения может быть изготовлена из любого подручного материала, будь то ровные деревянные доски, алюминий, стальные листы. Для небольшой по площади постройки подойдет даже старый разобранный диван.

  • Деревянная опалубка — самый распространенный вариант, так как процесс монтажа и демонтажа такой опалубки очень легок в исполнении.
    Также это самый доступный по стоимости материал, и приобрести его можно повсюду. Для изготовления деревянной опалубки очень хорошо использовать клееную древесину, ведь технология ее изготовления позволяет при высыхании сохранять первоначальную форму. Схема устройства опалубки из дерева

    Но это очень дорогостоящий материал, и застройщики чаще всего используют для изготовления опалубочной системы обычную обрезную доску;

  • Стальные и алюминиевые опалубки применяются чаще при возведении крупных строительных объектов, в частном строительстве использование их встречается довольно редко;
  • Металлическая опалубка представляет собой плиты из гальванизированной стали с защитным покрытием, предотвращающим преждевременное образование коррозии. Металлическая опалубка отличается высокой несущей способностью и не подвержена деформации при заливке бетонной смеси;
  • Алюминиевая опалубка чаще всего изготавливается из алюминиевых щитов. Недостатком такой опалубки является легкое нарушение ее целостности как при монтаже, так и при заливке фундамента бетоном.
    При возникших повреждениях и трещинах такая опалубка не ремонтируется;

    Так выглядит алюминиевая опалубка

  • При изготовлении несъемной опалубки для фундамента в последние годы стал применяться современный материал — пенополистирол. Это материал с высокими звукоизоляционными свойствами, хотя еще и не прошел испытания временем, но все чаще применяется в частном строительстве. Можно сделать опалубку из пенополистирола своими руками.

При строительстве домов принято выполнять опалубку одним из трех способов.

Рамная система

При изготовлении рамной системы применяются каркасные щиты, изготовленные чаще всего из стали или алюминия, и различные подпорные элементы. В качестве опалубочной плиты может быть использован практически любой материал. Для сборки такой опалубочной системы для крепления деталей между собой используются болты и прочие крепежные элементы.

В качестве опалубочной плиты застройщики чаще всего используют многослойную фанеру. Но строительный рынок не стоит на месте и с каждым днем предлагает потребителям все новые материалы.

Пример рамной опалубки из фанеры

Сегодня такую ненадежную фанеру, легко впитывающую влагу из бетонного раствора и способную изогнуться и сломаться в любой момент, заменяют современные сэндвич-материалы. Состоит такой материал из алюминиевых листов, и в качестве наполнителя используется полипропилен.

Недостатком материала является его высокая стоимость, достоинством — возможность многоразового использования.

Какой бы материал для возведения опалубки ни был выбран застройщиком, в любом случае он должен выдерживать любые нагрузки при сжатии и растяжении бетонного раствора в процессе длительной усушки.

Балочная система

Устройство балочной системы несложное. Она состоит из щитов, балок, крепежных элементов и подпорок, ригеля, подмостки и лесов.

При этом основу конструкции составляют деревянные балки, обустроенные стальными или пластмассовыми наконечниками, обеспечивающие ее долговечность. Такие балки устанавливаются через определенное расстояние друг от друга и крепятся к щиту опалубки и между собой с использованием стальных крепежных элементов.

Тоннельные опалубки

Монтаж тоннельной опалубки происходит с использованием вертикальных и горизонтальных панелей. При этом для стен и перекрытий формируется одна общая опалубка. Тоннельная опалубка — тяжеловесная конструкция, поэтому для ее монтажа применяется грузоподъемная техника. В основном такая опалубочная система используется при строительстве зданий или сооружений из одинаковых секций.

Вернуться к оглавлению

Опалубка для фундамента своими руками

Для заливки ленточного фундамента при строительстве загородного дома чаще всего принято использовать съемную опалубку. После окончания заливочных работ и полного застывания бетонной смеси такую опалубку демонтируют. При этом фундамент можно оригинально облицовывать каким-нибудь строительным материалом.
Так как же сделать опалубку для фундамента своими руками?

Материал для изготовления опалубки

Перед тем как выбрать тот или иной строительный материал для возведения фундамента, можно произвести несложный расчет стоимости опалубки при различных его вариантах. Для этого необходимо лишь знать площадь будущей опалубки, а также размеры и стоимость различных видов материалов, из которых предполагается монтаж опалубочной системы. Не нужно забывать включить и стоимость расходных материалов. При этом необходимо рассмотреть и вариант аренды готовой опалубки.

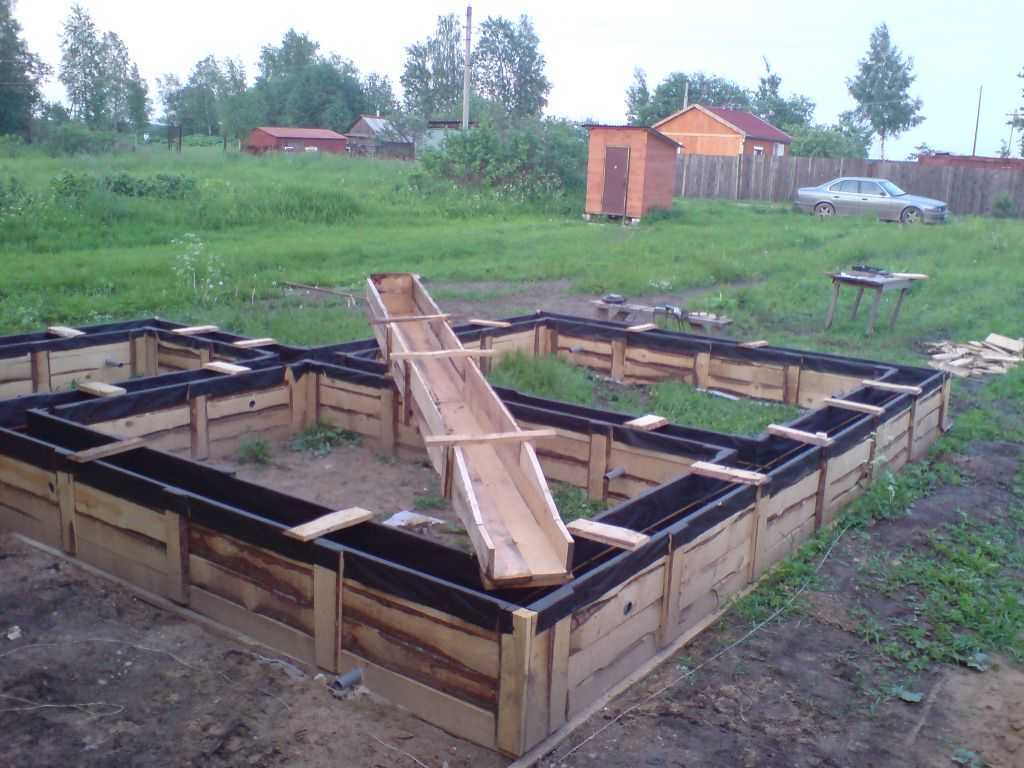

Так выглядит опалубка из досок

Все эти несложные расчеты позволят выяснить, сколько необходимо материала для устройства опалубки и сколько денежных средств потребуется в том или ином случае.

В качестве материала для изготовления опалубочной системы в частном строительстве проще всего остановить свой выбор на таком проверенном годами материале, как дерево.

При этом для изготовления опалубки чаще всего применяется обрезная доска. Доска для опалубки фундамента необязательно должна быть идеально ровной с двух сторон. Будет вполне достаточно ровной внутренней стороны, внешняя сторона при этом не играет никакой роли.

Земельные работы

На дне предварительно подготовленной траншеи формируется песчаная подушка, по всему периметру траншеи устанавливаются армирующие прутья.

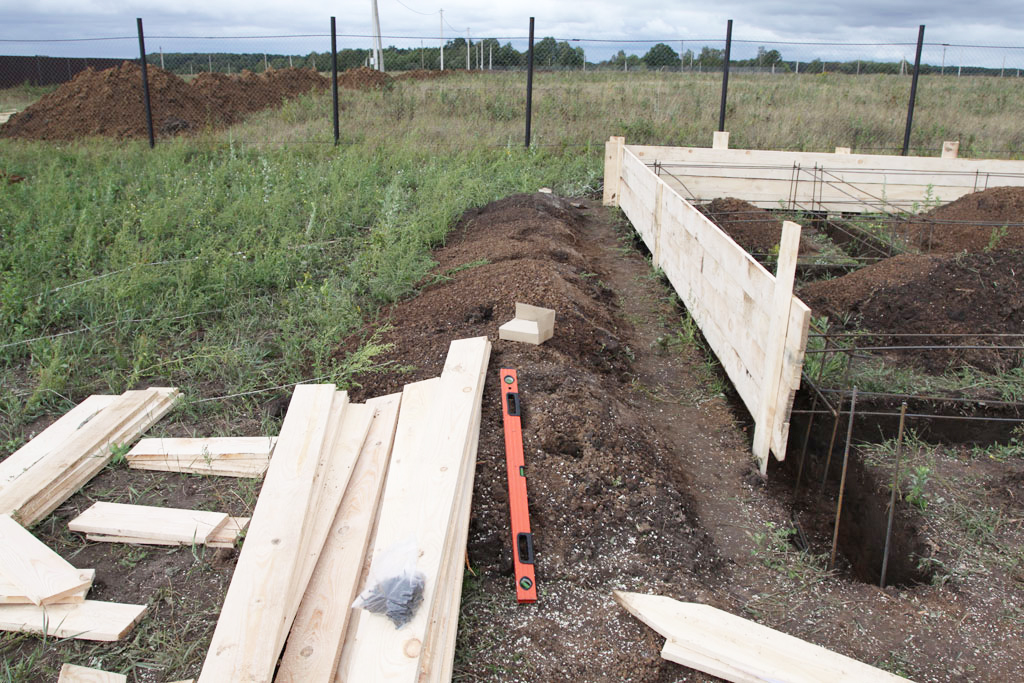

Подготовка траншеи для установки опалубки под фундамент

Монтаж опалубки

Расчет необходимых материалов для формирования съемной деревянной опалубки несложно произвести самостоятельно, зная длину, ширину и толщину обрезной доски, а также площадь будущей опалубки.

При устройстве деревянной опалубки своими руками в углах траншеи необходимо правильно установить деревянные бруски, которые после завершения монтажных работ обязательно должны остаться с внешней стороны опалубки. Предварительно подготовленные деревянные щиты крепятся с помощью гвоздей или шурупов к установленным брускам с соблюдением горизонтов. Таким образом получается каркас опалубки.

При монтаже деревянной опалубки необходимо заранее правильно рассчитать количество заливаемого раствора и при больших его объемах предварительно усилить опалубку установленными с внешней стороны системы распорками. Установить распорки необходимо через каждые 70–80 см.

Правильно изготовленная опалубка способна выдержать весь объем бетона при заливке и высыхании фундамента.
Итак, опалубка под фундамент может быть изготовлена из любого подручного материала, имеющегося в наличии. При этом в последние годы все чаще в загородном строительстве используется несъемная опалубка для фундамента.

Неснимаемая опалубка удобна тем, что при строительстве дома отсутствует процесс демонтажа конструкции. Как несложно сделать опалубку для фундамента своими собственными силами, рассмотрено выше. Этот достаточно простой процесс не составит особого труда даже для неопытных застройщиков.

Опалубка для ленточного фундамента своими руками + фото

Содержание

  • Требования
  • Виды опалубки
    • Съемная
    • Несъемная
    • Съемно-несъемная (комбинированная)
  • Бетонная подготовка
  • Подготовительные работы
  • Изготовление съемной опалубки
  • Демонтаж

Создание ленточного фундамента для дома практически никогда не обходится без опалубки. Она придает форму бетонной конструкции, предотвращает отток воды из бетона, делает поверхность ленты гладкой, чтобы можно было легко сделать гидроизоляцию и теплоизоляцию. Как делается опалубка для ленточного фундамента своими руками?

Требования

Опалубка должна создавать оптимальный режим температуры и влажности, при котором бетон хорошо застынет и наберет максимальную прочность. Важное требование — химическая нейтральность используемых материалов. Они не должны вступать в реакцию с бетоном.

Если опалубка съемная, ее должно быть легко снять, не повредив при этом бетонную конструкцию.

Виды опалубки

Опалубка под ленточный фундамент может быть

  • съемной,
  • несъемной,
  • комбинированной.

Также иногда допускается литье бетона прямо в траншею без формы.

Съемная

Съемная опалубка изготавливается из досок или фанеры и других щитовых материалов: древесно-стружечных или древесно-волокнистых плит. Самый дешевый материал — дерево. Можно применять и горбыль, но он должен быть обрезным (кромленым), чтобы доски плотно состыковывались между собой. Можно также купить или арендовать готовый набор сборных металлических, пластиковых или деревянных щитов. Пластиковые ли металлические щиты позволяют сделать поверхность бетона очень гладкой или, наоборот, текстурной.

Несъемная

Несъемная опалубка чаще всего делается из экструдированного пенополистирола (ЭППС). Выглядит она, как на фото.

Для более прочного соединения листы скрепляют пластиковыми стяжками. Одновременно такая форма выполняет роль утеплителя.

Важно! ЭППС боится ультрафиолета, поэтому на время застывания бетона нужно затенить фундамент.

Собрать ее можно самостоятельно из листов пенополистирола, а можно купить готовый комплект. Он может быть типовым или разборным для нетиповых зданий. Плюсы несъемного варианта — точное соблюдение геометрии и высокая скорость работы. Минус — сложно равномерно бетонировать фундамент

Съемно-несъемная (комбинированная)

Это комбинация съемной и несъемной опалубки. Используется такая конструкция на сыпучих грунтах. Она состоит из двух слоев: внутреннего из экструдированного пенополистирола и внешнего — обычной съемной палубы из досок.

К грунту ЭППС крепят на гвозди длиной 20 см, к дереву — на саморезы. У такого варианта есть свои плюсы:

  • сразу же есть теплоизоляция с боков и с подошвы фундамента,
  • получается гладкая поверхность, по которой грунт будут скользить при движении.

Такую опалубку можно сделать с утеплителем только в подземной части или на всю глубину.

Если блоки ЭППС устанавливают на всю глубину, их ставят прямо в траншею, перед этим в них вставляют дюбели, чтобы ЭППС надежно прикрепился к бетону. В верхней части, выступающей из траншеи, устанавливается опалубка из фанерных щитов, которые закрепляются с помощью раскосов и кольев. Перед установкой блоков ЭППС траншею выстилают пленкой. ЭППС крепят к стенкам траншеи и деревянным щитам с помощью гвоздей длиной 20 см.

Если ЭППС устанавливают только в подземной части, в верхней части делают деревянную опалубку, в которую вставляют металлические или пластиковые листы, чтобы получить гладкую поверхность цоколя.

Бетонная подготовка

Бетонная подготовка (подбетонка) — это тонкий слой бетона, который формирует дно опалубки. Он несет гидроизолирующую функцию, не дает цементному молочку уходить в землю. Однако устройство подбетонки необязательно. Делают и опалубку без бетонной подготовки, особенно в частном строительстве. В этом случае необходимо насыпать песчаную подушку и хорошо ее уплотнить. Внутрь опалубки стелют полиэтилен или рубероид. На дно гидроизоляцию необходимо постелить в несколько слоев, к стенка ее прикрепляют степлером.

Чтобы сделать опалубку с бетонной подготовкой, траншею расширяют, а стенки ее делают в виде откосов. В этом случае щиты из досок или фанеры устанавливают на всю глубину траншеи и прикрепляют их к каркасу из бруса.

Щиты стягивают металлической шпилькой, вставленной в трубку, чтобы ее можно было извлечь. На концах шпильки устанавливают деревянные бруски и гайки. Такие стяжки делают на расстоянии 0,5 м. Также опалубку укрепляют подкосами и кольями. Если опалубку ставят на бетонную подготовку, то в последней делают анкеры. Также такую опалубку можно делать и без бетонной подготовки, например, на сыпучем грунте.

Подготовительные работы

Перед тем как сделать опалубку для ленточного фундамента, необходимо подготовить участок. Для этого его очищают от мусора, деревьев, снимают плодородный слой, выравнивают. После этого на площадку переносят размеры будущего здания. Аккуратно выполнить разметку очень важно.

Далее для ленточного фундамента выкапывают траншеи, глубина которых зависит от типа основания: 50- 70 см для мелкозаглубленного и ниже глубины промерзания для заглубленного. Также существует незаглубленный тип ленточного фундамента. Обычно траншею копают на 10 см шире фундаментной ленты. Дно траншеи должно быть ровным, этот момент контролируют по уровню или по натянутым при разметке веревкам.

В траншее делают песчаную или песчано- гравийную подушку. Для этого на дно насыпают слой песка, его смачивают и тщательно утрамбовывают. Если почва пылеватая, перед засыпкой песка на дно траншеи кладут геотекстиль. Также подушку делают двухслойной: 20 см песка и 20 см мелкого щебня. После этих подготовительных работ можно собирать форму для фундамента.

Изготовление съемной опалубки

Нагрузка, то есть давление бетона на опалубку, зависит прежде всего от высоты ленты. Чем она больше, тем больше нагрузка на опалубку и тем прочнее она должна быть.

Чаще всего берут доски толщиной 25- 50 мм и шириной 10 см и больше, чем шире доска, тем проще собирать конструкцию. Собранные из досок щиты устанавливают в траншею с помощью колышков, укрепляют подкосами. Подкосы делают из бруска толщиной не менее 5 см и располагают на расстоянии 0,5 м. Также можно использовать щитовые материалы:

  • ОСП,
  • ДВП,
  • ДСП,
  • фанеру.

Соединяют доски или щиты саморезами или гвоздями.

Шиты из фанеры устанавливают на края траншеи, укрепляются раскосам к кольям, установленным на расстоянии 1 м от края траншеи. Между раскосами должно быть не более метра. В верхней части палуба скрепляется деревянными перемычками на расстоянии 0,5-1 м. Внутри форму выстилают полиэтиленом или другой гидроизоляцией, которая должна полностью покрывать щиты и загибаться наружу. Полиэтилен фиксируют мебельным степлером.

Можно использовать как новые, так и бывшие в употреблении доски. Важно, чтобы они были без трещин, также необходимо вытащить из них все гвозди. Желательно использовать доски из хвойных пород дерева, они должны быть достаточно влажными (не меньше 22%).

Важно! После сборки опалубки необходимо проверить ее прочность. Она должна выдерживать толчки, удары ногами. Не бойтесь сломать доски: лучше, если вы найдете слабое место на этапе проверки, чем если оно само обнаружит себя во время заливки бетона.

Сразу же нужно предусмотреть каналы для труб и других коммуникаций. Для этого в щитах сверлят отверстия нужного диаметра и вставляют в них трубы.

Опалубка должна быть немного выше уровня бетона, который на досках отмечают с помощью шнура.

Можно делать опалубку вровень с бетоном, но это сложнее для непрофессионалов.

Важно контролировать то, насколько ровно установлены щиты. Особенно это касается надземной (цокольной) части фундамента. Стенки должны быть строго вертикальны, а верхние края выставлены в одной горизонтальной плоскости.

Демонтаж

Важный вопрос, который волнует строителей — когда снимать опалубку? Если сделать это слишком рано, фундамент может быть поврежден, если слишком поздно — сцепление досок с бетоном будет слишком сильным, кроме того, при высыхании дерево будет сжиматься и создавать напряжения.

В зависимости от температуры воздуха и времени года, опалубку снимают через 2- 15 дней, когда бетон затвердеет. Чем ниже температура, тем больше времени необходимо подождать. Опалубку можно снимать, когда между ней и бетоном появятся щели. Доски можно использовать повторно, для этого опалубку выстилают полиэтиленом или обрабатывают маслом или известковым молочком. Снимают доски с ленточного фундамента аккуратно, не допуская ударов по нему.

Правильно сделанная опалубка предотвращает многие проблемы при заливке и дальнейшей эксплуатации ленточного фундамента. Поэтому необходимо ответственно подойти к этой задаче и соблюдать технологию.

  • Строим дом из пеноблоков своими руками
  • Плавающий фундамент
  • Опалубка для фундамента своими руками
  • Фундамент под печь в баню

несъемная и съемная, как и из чего сделать, установить + способы экономии

Опалубка — это конструкция из щитов, стоек и упоров, которая служит для формообразования бетонных и железобетонных изделий. Если говорить о строительстве, то эта система необходима при заливке любого типа фундамента, но самые большие конструкции нужны при устройстве ленточного монолитного фундамента. Опалубку используют и при создании армирующих поясов в кладке стен из строительных блоков. В тех же зданиях часто необходим армированный пояс вверху для создания прочного основания для крепления кровельной системы. Его также формируют с помощью опалубки. Такая конструкция понадобится и при заливке бетонных дорожек или бетонировании отмостки, для некоторых других видов работ.

Содержание статьи

  • 1 Съемный и не снятый
  • 2 Требования к оздоровке
    • 2.1 Съемные материалы
  • 3 DIY-образец для полосы
    • 3.1. установка опалубки своими руками
    • 3.3 Армирование — раскосы и упоры
  • 4 Как меньше тратить
    • 4.1 Заполнение слоями
    • 4.2 Вертикальное деление

Съемная и несъемная

По принципу использования опалубка бывает съемной (разборной) и несъемной. Как следует из названия, съемный разбирается после набора бетоном прочности выше критической (около 50%). Поэтому его можно использовать несколько раз. В зависимости от материала один и тот же комплект выдерживает от 3 до 8 заливок, промышленные варианты могут использоваться несколько десятков, а некоторые и сотен раз.

Съемная опалубка демонтируется после набора бетоном 50% прочности

Несъемная опалубка становится неотъемлемой частью фундамента. Такие системы стали применяться относительно недавно. Изготавливаются они в основном из экструдированного пенополистирола. Выпускаются блоки различной конфигурации, которые соединяются между собой замками и металлическими штифтами. Из блоков, как из конструктора, набирается нужная форма.

Как выглядит опалубка для ленточного фундамента в разрезе

При высоте фундамента до 1,5 метра щит опалубки должен иметь толщину не менее 40 мм. Щиты крепятся с помощью брусков сечением 60*40 мм или 80*40 мм. Если высота фундамента большая, то он заглубленный – таких блоков будет недостаточно, чтобы выдержать массу бетона. При высоте более метра нужно использовать брус 50*100 мм и более. Для сборки используйте гвозди или шурупы. Их длина составляет 3/4 от общей толщины доски и бруса (для вышеуказанных размеров 60-70 мм).

Опалубка также из фанеры. Есть даже специальная опалубка, ламинированная синтетической бумагой. Покрытие обладает повышенной стойкостью к агрессивным средам, которым является жидкий бетон. Этот материал имеет маркировку ФСФ (с использованием формальдегидного клея).

Толщина фанеры для опалубки 18-21 мм. Щиты собираются на металлическом или деревянном каркасе. Деревянный каркас делается из бруса 40*40 мм, нужно использовать более короткий крепеж – 50-55 мм. При использовании фанеры работать с саморезами будет проще: гвозди забивать тяжело.

Устройство опалубочных щитов из фанеры и OSB

ОСБ для этой цели используется редко, но такой вариант тоже имеет место. Толщина примерно одинаковая: 18-21 мм. Конструктивно он ничем не отличается от фанерных плит.

Размеры листов этих листовых материалов подбирайте исходя из размеров требуемых щитов опалубки — чтобы отходов было как можно меньше. Особого качества поверхности не требуется, поэтому можно брать низкосортные материалы, которые принято называть «строительными».

Из чего делать опалубку для фундамента, решайте сами: это зависит от цен на эти материалы в вашем регионе. Обычный подход — экономический: используется то, что дешевле.

Опалубка для ленточного фундамента своими руками

Самой объемной является опалубка для ленточного фундамента. Она повторяет контуры дома и всех несущих стен с обеих сторон ленты. При строительстве более-менее крупного здания с большим количеством перегородок расход материалов на опалубку фундамента будет весьма значительным. Особенно с глубоким фундаментом.

Конструкция и соединение щита

При сборке опалубки своими руками важно сделать доски прочными: они должны будут удерживать массу бетона, пока не произойдет застывание.

Размеры панелей опалубки варьируются и зависят от геометрии фундамента. Высота немного превышает высоту фундамента, длину каждого щита вы определяете сами, но обычно она составляет от 1,2 до 3 м. С очень длинными конструкциями работать неудобно, поэтому оптимальная длина около 2 м. Общая длина всей опалубки должна быть такой, чтобы они стали точно по разметке фундамента (не забудьте учесть толщину щита).

Как можно установить опалубку для ленточного фундамента: в траншею, вырытую по размерам ленты и в котлован в раскосах

При изготовлении опалубки из досок вырезать несколько кусков одинаковой длины, скрепить их брусками и гвозди или саморезы. При использовании гвоздей их забивают с внутренней стороны щита, загибают на брусок. С саморезами работать проще: их не нужно сгибать, так как за счет резьбы они обеспечивают плотное прилегание элементов. Их закручивают с внутренней стороны щита (того, что будет обращено к стене фундамента).

Первая и последняя планка крепится от края на расстоянии 15-20 см. Между ними на расстоянии 80-100 см размещают дополнительные. Чтобы устанавливать щиты опалубки было удобно, два-три бруска (по краям и посередине) делают на 20-30 см длиннее. Их затачивают и вбивают в землю при установке.

Ориентировочные размеры щитов обрезной доски

Фанерные или OSB плиты собираются на брусовом каркасе. При сборке важно хорошо армировать углы. В данной конструкции они являются самым слабым местом. Укрепить их можно металлическими уголками.

Установка опалубки своими руками

Если щиты изготавливались из нескольких удлиненных брусков, их необходимо установить по шнурам натянутой разметки. Сложность заключается в том, что выставлять при этом надо в вертикальной плоскости. Для фиксации можно использовать бруски, забитые по отметке и поставленные вертикально. При установке плоскость досок должна быть установлена ​​вплотную к этим брускам. Они будут и поддержкой, и проводниками.

Щиты с удлиненными поперечинами проще в установке

Поскольку дно траншеи или котлована должно быть ровным (они уплотняются и выравниваются под уровнем), щиты должны легко располагаться горизонтально. Старайтесь не забивать их слишком сильно: потом будет легче выровнять. Опустите один из углов на уровень кровати. Не должно быть зазора, раствор не должен вытекать. Добившись плотного прилегания, возьмите строительный уровень, приложите его вдоль щита и забейте второй край молотком, пока верхний край не установится горизонтально. Вы уже выставляете следующий щит относительно установленного: они должны быть на одном уровне и в одной плоскости.

Если щиты изготавливаются без длинных брусков, на дне ямы, по линии разметки ленты, закрепляется брусок, который будет служить упором. Щиты располагаются вплотную к нему, затем фиксируются с помощью фасок и распорок.

Арматура — раскосы и упоры

Чтобы опалубка не развалилась под массой бетона, ее необходимо закрепить снаружи и изнутри.

Подкосы устанавливаются снаружи. Подпорки должны быть хотя бы через каждый метр. Особое внимание следует уделить углам: здесь с двух сторон ставят упоры. Если высота щита более 2-х метров, то одного стопорного ремня недостаточно. При этом делают не менее двух ярусов распорок: верхний и нижний.

Снаружи опалубки ставят упоры и раскосы. На больших высотах делают в несколько ярусов. Обратите внимание на толщину опорной планки

Также необходимо стабилизировать расстояние между двумя противоположными щитами. Для этого используют шпильки из арматуры диаметром 8-12 мм, металлические прокладки и гайки соответствующего диаметра. Шпильки устанавливаются в два яруса: вверху и внизу, на расстоянии 15-20 см от края.

Длина булавок примерно на 10-15 см больше ширины ленты. Есть два варианта:

  • Резьба нарезана на обоих концах арматуры. Тогда на каждую шпильку потребуются две металлические уплотнительные пластины и гайки.
  • С одной стороны шпилька загнута и сплющена, дугой нарезана нить. В этом случае нужна одна гайка (пластин еще две).

Внутреннее расстояние между панелями, равное расчетной ширине ленты, фиксируется с помощью отрезков пластиковых труб. Их внутренний зазор должен быть немного больше толщины шпилек.

Как сделать распорные штифты в опалубке

Сборка происходит следующим образом:

  • Длинным сверлом сверлятся отверстия в обоих щитах.
  • Между ними устанавливается отрезок трубы.
  • Шпилька с резьбой.
  • Установлены металлические пластины (не дадут шпильке сломать материал щита).
  • Гайки затянуты и затянуты.

Работать нужно вдвоем, а лучше — втроем. Один устанавливает трубы внутри между щитами, и один человек для установки шпилек и затяжки гаек.

Как меньше тратить

На изготовление опалубки для ленточного фундамента уходит много материала: щиты образуют всю полосу с обеих сторон. На больших глубинах расход очень большой. Скажем сразу: есть возможность сэкономить. Сделайте только часть опалубки и залейте не всю ее за один день, а частями. Несмотря на расхожее мнение, на прочности фундамента это почти не скажется (если знать секреты), а сэкономить можно немало. Разделить фундамент можно как по горизонтали, так и по вертикали.

Заливка слоями

При большой глубине выгоднее заливать детали горизонтально (послойно). Например, необходимая глубина составляет 1,4 м. Вы можете разделить заливку на два или три этапа. На двух этапах необходимо будет сделать щиты высотой 0,8-0,85 м, на трех – 50-55 см.

Если фундамент имеет большую глубину, его можно заливать двумя или тремя частями, разделив по вертикали на примерно равные доли

Порядок работ следующий:

При установке второго (и третьего, если необходимо) яруса щитки немного заходят на уже засыпанный участок, закрывая ленту с боков. Стоп и упор обычно представляет собой нижний ряд штифтов. Поэтому при их установке ставьте их все на одном уровне от нижнего края щитов.

Арматура уже связана, внутренние шпильки срезаны. Осталось только поставить другие трубки на место штифтов и поставить наружные упоры и раскосы. Меньше времени уходит на установку следующего слоя опалубки.

Почему этот метод не влияет на прочность фундамента? Потому что прочность бетона при расчете не учитывается. Она уходит в «резерв». Кроме того, нагрузка в ленточных фундаментах распределяется по длинной стороне. И у нас нет пробелов в длине. Так фундамент прослужит долго.

Вертикальное деление

Второй способ — разделить план по вертикали. Фундамент можно разделить на две или три части. Только делить нужно не точно «по линии», а разводить стыки на некоторое расстояние.

В выбранной для монтажа части здания установить опалубку с «заглушками» в тех местах, где заканчивается устанавливаемая часть. Внутри устанавливаемой детали вяжем арматурный каркас. При этом стержни продольной арматуры должны выступать за опалубку не менее чем на 50 диаметров используемой арматуры. Например, используется брус 12 мм. Тогда минимальный выпуск за пределы опалубки составит 12 мм * 50 = 600 мм. К этому выпуску привязывается следующий стержень, и они по очереди будут идти на эти 60 см.

Важная деталь: разбивая план дома на части, сделайте так, чтобы насыпанные в этот период «кусочки» заканчивались на разных уровнях (см. рисунок).

Второй способ — разделить план на несколько секций (на рисунке они отмечены разными цветами)

Залить собранную площадку бетоном. Как и в предыдущем способе, через 7*8 часов нужно будет отбить раствор, но уже на вертикальных поверхностях. Возьмите молоток и, сняв крышку-боковину, забейте цементно-песчаный раствор до гравия (возле опалубки, скорее всего, будет слой раствора без наполнителя). В результате поверхность будет сколотой, что хорошо для сцепления со следующей порцией раствора.

Эти способы можно смело использовать в частном строительстве: они практикуются при возведении монолитных многоэтажных домов, а там нагрузки на бетонные стены и фундаменты несравненно больше.

Есть еще одна хитрость. Все говорят, что доски или фанеру потом можно использовать во вспомогательных работах. На практике получается иначе: пилить дерево или фанеру, пропитанную цементом, нельзя. Кроме того, он становится грязным и шероховатым, а почистить и отполировать его тоже нереально: никакое зерно не «берет». Так, для того, чтобы древесина (и фанера, если она неламинированная) оставалась годной к употреблению, лицевую часть щитов покрывают плотной пленкой. Крепится строительным степлером и скобами. Если он поврежден, его замена занимает очень мало времени. Усовершенствованная таким образом опалубка дает практически идеально ровную поверхность фундамента, что облегчает последующие работы по гидро- и теплоизоляции.

Бетонные фундаменты | Как армировать бетонный фундамент?

Многие домовладельцы не задумываются о фундаменте дома, пока не возникнет проблема. Однако есть веские причины подумать об инвестировании в укрепление фундамента задолго до того, как это произойдет. Наводнения, ветер и общая эрозия почвы со временем могут стать серьезной проблемой для владельцев недвижимости. К счастью, существуют решения, позволяющие предотвратить катастрофические сбои в большинстве ситуаций.

Зачем укреплять фундамент?

Основа дома — это то, чем является все остальное. Это должна быть прочная основа, способная выдержать все. Однако изменения в грунте под ним (например, вызванные наводнениями) или веса над ним (например, при добавлении этажа) могут вызвать сдвиги в фундаменте. Иногда сам фундамент не выдерживает этих сдвигов и разрывов.

Хорошей новостью для владельцев недвижимости является то, что большинство существующих конструкций можно укрепить. Существуют различные способы сделать это. Тем не менее, лучше всего, если инженер-строитель или строительный подрядчик даст конкретные рекомендации для вашего дома. Суть в том, что если у вашего фундамента есть проблемы, их часто можно исправить.

Как построить железобетонный ленточный фундамент?

Наиболее важной частью арматуры в основании полосы является та, которая находится между основанием и стеной основания в случае, если стена основания выполнена из железобетона. В этом случае армированием бетона может быть армирование стены фундамента. В этой ситуации армирование стены фундамента аналогично армированию бетонной балки, которая равномерно распределяет нагрузки по основанию и предотвращает разрыв фундамента горизонтальными силами; а основание может быть бетонным или нет, при условии, что на его вершине, вдоль его средней оси, подготовлен паз для предотвращения скольжения стены фундамента по основанию.

Фундаментная стена должна быть смонтирована в деревянной опалубке. Простейший вид армирования получается путем размещения двух стальных стержней (арматурных стержней, арматурных стержней, арматурных стержней) внизу опалубки, отстоящих на несколько сантиметров (около 3) от низа опалубки и примерно на 2 см от боковых сторон. Во время укладки бетона стержни должны быть прочными, прикрепив их к небольшим бетонным блокам, связанным стальной проволокой, образующей основание.

Необходимо следить за тем, чтобы арматурные стержни не смещались при укладке влажного бетона в опалубку. Самый простой способ настройки стержней следующий, но есть риск их повреждения. Но наиболее правильной конфигурацией стержней является следующая, при которой никогда не бывает стержней, сплошных под углом менее 180° градусов.

Наиболее продуманное и надежное решение для армирования фундамента — это строительство цельного стального арматурного каркаса для балки с четырьмя продольными стержнями в бетоне (два внизу и два вверху) и изогнутыми стальными стержнями меньшего размера. через продольные стержни, расположенные на расстоянии около 30 см друг от друга. Бетон всегда должен содержать и покрывать арматурные стержни таким образом, чтобы он защищал их от ржавчины, оставаясь вблизи угла бетонной секции, чтобы сопротивляться изгибу.

Еще более эффективным решением является укрепление фундамента в целом. В этом случае можно следовать процедуре, упомянутой выше, для усиления базовой и базовой системы. Это также самое дорогое решение. Есть два экземпляра. В растворе железобетонные основания и стены железобетонных фундаментов заливаются отдельно, два раза. Это решение проще, но его создание занимает больше времени, и оно слабее последнего.

В последнем решении как основная стена, так и основная стена усилены так, что клетка между ними является непрерывной. Железобетон также можно использовать для равномерного распределения нагрузки по неармированному ленточному фундаменту.

Компания Spaulding Concrete занимается укладкой бетонных фундаментов в районе залива Сан-Франциско уже более тридцати лет. На протяжении многих лет мы заливали сотни и сотни фундаментов домов, коммерческих и сельскохозяйственных объектов. Чем сложнее проект, тем усерднее мы работаем, чтобы предоставить реальные решения и самые современные решения. Мы сотрудничаем с каждым клиентом от концепции до завершения, что позволяет нам разрабатывать и реализовывать планы, которые соответствуют или превосходят цели нашего клиента. Наша команда по проектированию бетона состоит из высококвалифицированных, опытных оценщиков и мастеров, которые усердно работают, чтобы свести к минимуму проблемы и обеспечить соблюдение графика. Обладая всеми ресурсами, доступными для завершения вашего проекта благодаря прочным связям с ведущими поставщиками, мы являемся единым поставщиком любого типа бетонного фундамента. Для всех наших продуктов и услуг мы используем новейшие отраслевые технологии, поэтому вы можете быть уверены, что ваш проект будет завершен вовремя и в соответствии с кодом. Когда придет время финишировать и занимать место, вы можете рассчитывать на нашу высококвалифицированную команду, которая хорошо разбирается во всех аспектах отрасли.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
