Как крепить стропила к мауэрлату

Содержание

1 Как крепятся стропила
2 Жесткое крепление стропил к мауэрлату
3 Скользящее крепление
4 Правила правильного крепления
5 Видео – крепление стропил к мауэрлату

Важным элементом конструкции крыши является мауэрлат. Опорные балки фермы не устанавливаются напрямую на стены. Монтаж балок крыши производится на основании из опорного бруса – мауэрлата. Он бывает цельным. Мауэрлат прокладывается точно по периметру под стропила. Используются бревна (с обрезанным боком), брус, доски. С его помощью вес крыши равномерно, рационально распределяется по конструкции. К нему именно присоединяются стропила.

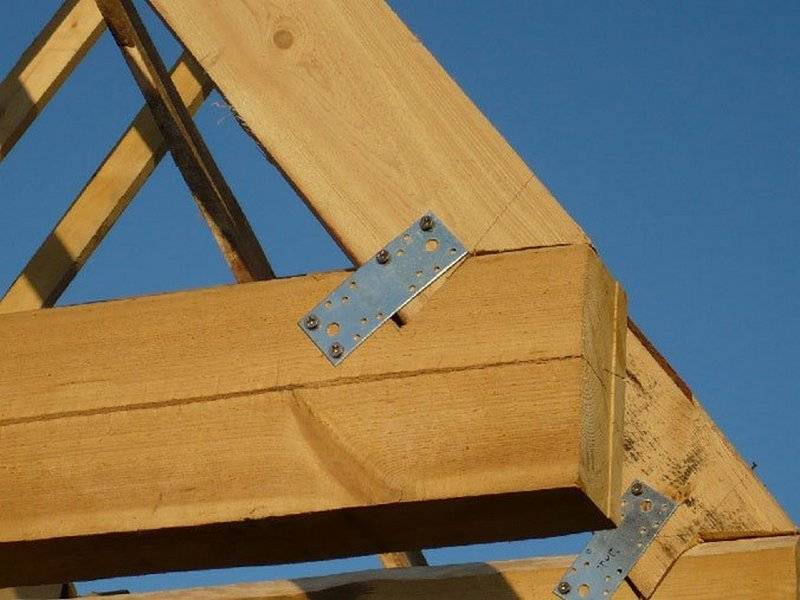

Образец расположения стропил на мауэрлате

Доминирующее предназначение стропил (наслонных, висячих) – перенести нагрузки от крыши на боковые опоры – стены. Большая опорная площадь для стропил обеспечит правильную передачу этих нагрузок. Серьезные нагрузки бывают постоянные, временные, чрезвычайные. К временным относятся обслуживающее оборудование, работающие строители, снег, ветер. Особые (чрезвычайные) нагрузки – это сейсмическое воздействие. Постоянные – вес кровельной конструкции.

Все соединительные детали для стропил, мауэрлата подбираются тщательно – нужны качественные, надёжные детали. Запилы должны делаться четко, прилегать плотно. Исключается применение каких-либо подкладок, подложек. Эти элементы со временем, без сомнения, могут выпадать, деформироваться. Крепления стропил крыши производят с применением пластин (металлических), специальных уголков, кронштейнов, гвоздей, болтов. Их в продаже предостаточно. Для болтов, гаек обязательны шайбы, металлические пластины. Они успешно предотвратят «погружение» гайки в древесину. За накладки вместо пластин вполне сойдут отрезки фанеры.

Схема крепления стропил к мауэрлату

Как крепятся стропила

Рабочий момент крепления стропил очень важен при монтаже крыши. Несомненно, от способа соединения опорных балок к мауэрлату зависит состояние («поведение») крыши в разную погоду. Например, при температурных перепадах, снежном завале, ветре. Соединение делается двумя методами: жестким, скользящим. Тут важны форма крыши, модель устанавливаемых стропил. Также смотрите про армопояс под мауэрлат.

Дерево, без сомнения, расширяется от влаги. При высокой температуре – сжимается. Следовательно, конструкция крыши будет не статичной (т.е. подвижной). Здесь жесткий метод крепления должен быть исключен. Есть опасность смещений, даже разрывов. Неправильный монтаж может спровоцировать появление распорной силы. Ее действие на стены опасно. Поэтому правильное закрепление стропил – гарантия безопасности.

Еще один пример крепления

Жесткое крепление стропил к мауэрлату

Главный принцип данной технологии крепления стропил – исключение любых воздействий на соединение элементов. Не допустимы изгибы, повороты, сдвиги. Такой статичности достигают выполнением креплений посредством уголков, опорных брусов. Соединение можно осуществить также, делая запилы на стропилах, скобами, вбиванием гвоздей.

В первом случае балки будут опираться на мауэрлат, снабженный подшивным опорным бруском. Однометровый брусок обеспечивает жесткое упирание балки. Дополнительно можно зафиксировать балку с боков металлическими уголками. Это исключит поперечные смещения.

На рисунке показан пример жесткого крепления стропил

Второй метод более популярен. При забивании боковых гвоздей (для крепления), придается определенный уклон. Внутри полотна они должны скрещиваться. Далее сверху вертикально забивается еще один гвоздь. В итоге создается жесткий узел, скрепляющий балку с мауэрлатом.

Крепление с помощью гвоздей

При обоих вариантах стропила еще крепятся проволокой, анкерами к стене.

Скользящее крепление

Подобное скрепление нередко называют шарнирным. Здесь имеются две степени свободы. Выполняются модели крепежей, допускающие беспрепятственное смещение какого-либо элемента. В данной конструкции движущейся частью являются стропила. Данный тип крепления опорных балок производится различными методами.

На стропильной ноге проделывается специальный запил. Этой частью стропила укладываются на мауэрлат. Место сцепления должно закрепляться двумя гвоздями. Следует запомнить: забиваются они под углом. Можно детали закрепить одним гвоздем, забитым вертикально. Он пробивает стропило, вонзаясь в мауэрлат. Еще нередко применяется металлическая пластина, снабженная отверстиями для гвоздей. Скрепляют элементы иногда только скобой.
Вывод стропил за стену. Тут применяют крепежные пластины (единичное сцепление).
Соединение делается специальным крепежом (металлическим). Этот элемент называется «салазки», широко применяется для стропил.

Крепление стропил – методом “салазки”

Каждый представленный вариант крепления надежно сцепляет стропила с мауэрлатом. Даже при малых сдвигах кровельных конструкций составлчющие части движутся относительно друг друга. Известно, что скользящее сопряжение при строительстве крыши используется чаще. Технология эта особенно применима при создании деревянных конструкций, возводимых из бревен, бруса. Спустя время, из-за усадки дома, немного меняется геометрия постройки. Поэтому при применении жестких соединений стены могут разрушиться. Следовательно, при возведении деревянных сооружений целесообразно применять скользящее скрепление. Такие соединения помогут бревенчатым (брусчатым) стенам и крыше постепенно приноравливаться к подобным изменениям пропорций.

Правила правильного крепления

Скрепление стропил с мауэрлатом – непростое, важнейшее соединение. Долговечность крыши, безопасность жителей дома, как известно, зависят от надежности сцепления. Обеспечить надежное соединение непросто. Ошибка, неграмотные действий при устройстве кровли чреваты сходом стропильных ног, перекосом крыши с возможным падением. С учетом этого опорные балки крепить к мауэрлату следует с соблюдением конкретных правил:
Использовать, несомненно, надо качественные крепежи. Здесь экономия недопустима, ведь неподходящие, некачественные метизы не способствуют созданию устойчивой, долговечной кровли. Запилы на стропилах необходимо выполнять предельно аккуратно, точно, во избежание необходимости установки каких-либо прокладок, вкладышей. Подобные детали помогут, конечно, обеспечить хорошее соединение. Однако спустя время они могут деформироваться, могут выпасть. Это приведет к ослаблению конструкции.
Стропила целесообразней фиксировать именно на металлические уголки, пластины. Ими лучше запастись до начала устройства крыши. Иначе придется докупать их во время монтажа. Правда, можно воспользоваться другими типами креплений. Но это будет временной мерой. При этом важно учитывать, что для монтажа бруса подходящим вариантом станет использование гвоздей, саморезов. Для создания же добротной, долговечной конструкции обязательно применяется специально производимый стропильный крепеж, болтовые (шпилечные) соединения.
Рекомендуется при установке крыши деревянной постройки прибегать к скользящему креплению. Подобная технология хороша для соединения с боковыми бревнами, с мауэрлатом. Специальные элементы – салазки – обеспечат возможность для беспрепятственного скольжения стропил. Подвижность конструкций является обязательным условием.
Соединение стропил тоже должно быть предельно прочным. Перед закреплением стропил в мауэрлате готовятся выемки – «седла». Они могут обеспечить герметичное, плотное прилегание элементов. Чтобы создаваемые запилы получались одинаковыми, применяют готовые шаблоны. Если скаты сделаны под разным углом, то шаблоны эти должны изготавливаться для каждого отдельно. Глубина запила должна соответствовать одной четвертой ширины стропильной ноги. Можно работать, конечно, без использования шаблона. Тогда потребуется дополнительно проводить измерения. Может также в процессе установки потребоваться корректировка.
Устанавливаться стропильные балки должны по такой технологии, чтобы обеспечить устойчивость, прочность крыши при сильном ветре. Нужно одновременно позаботиться о проблеме распирающего усилия, которое тоже имеет сильное воздействие.
Вся кровельная система сначала должна конструироваться на земле. Это необходимая подготовка. Проводятся все замеры, делаются необходимые врезки в мауэрлате, пропилы на стропильных ногах. В конце все подгоняется, устанавливается на места. После по очереди готовые части конструкции по выработанной технологии устанавливаются на сооружении.

Видео – крепление стропил к мауэрлату

способы фиксации и соединения стропильных ног

Долговечность крыши зависит не только от щепетильного выбора используемых материалов, напротив – даже сравнительно недорогими, но качественными, вполне можно обеспечить добротную кровлю. А в большей мере надёжность зависит от исполнения конструкции – с начала подготовки и до последнего гвоздя.

В первую очередь это касается стропильной системы. Казалось бы, простые и понятные в теории вопросы, например – как крепить мауэрлат, при самостоятельной реализации нередко вызывают затруднения. Причина – работы на высоте, размеры и масса отдельных конструктивных элементов вызывают смущение, боязнь ошибиться.

В этой статье рассмотрим, как крепятся стропила к мауэрлату. Важность этого узла трудно переоценить – на него приходится вся нагрузка. Дополнительно разберём, какие есть методы и материалы, облегчающие работу.

Разновидности соединительных узлов «стропила – мауэрлат»

Жесткая посадка стропил
Скользящая посадка стропил
Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат
Особенности стропильных систем
1″> Наслонные стропила
Висячие стропила
Расчет установки стропил
Несколько правил по креплению стропил к мауэрлату
Видео: несколько примеров крепления стропил к мауэрлату

Разновидности соединительных узлов «стропила – мауэрлат»

Строить конструктив крыши возможно разными способами – устраивать крепление стропил к балкам перекрытия, либо непосредственно к мауэрлату. При этом для каменных зданий крепление балок производится к армирующему поясу, для деревянных – на верхний венец сруба, который по сути и является мауэрлатом.

По целевому назначению выделяют два варианта: жёсткое и скользящее крепление для стропил. Названия ясно отражают суть – отсутствие, либо возможность подвижек во время эксплуатации. В каждом случае свои нюансы, а для облегчения монтажа – есть возможность приобрести готовые крепёжные элементы.

Оба способа требуют точной подгонки сопрягаемых поверхностей. Для этого мауэрлат и стропильная нога прирубаются – в них выпиливаются посадочные места, древесина выбирается.

В первую очередь нужна разметка стропил – исходя из положения крайних и выбранного шага, на мауэрлате отмечается посадочное место для каждой стропильной ноги.

Далее, удобно работать, когда мауэрлат закреплён точно в горизонт, без погрешностей. Это недолго проверить, по необходимости исправить положение:

По его боковым поверхностям сделать разметку лазерным нивелиром, либо гидроуровнем.
Осторожно, лишь по минимуму снять древесину в местах посадки.

Мауэрлат нельзя ослаблять, поэтому к выборке нужно отнестись разумно – критический максимум 1 / 6 часть от поперечного сечения, при условии, что это брус минимального сечения 150х150 мм. Если для отдельных стропил намечается «переруб» – необходимо применить упорный брус – на стропила просто набивается бруски для упора в мауэрлат.

Как крепить стропила, когда в целях экономии, мауэрлат – это вообще доска 150х50 мм. В этом случае прирубаются только доски стропил, критический максимум – 1 / 3 ширины. В случае, когда этого недостаточно для выравнивания стропил в плоскость, делаются подкладки требуемой толщины.

Однако, скользящее крепление исключает применение каких-либо упоров, поэтому для него важна точная установка мауэрлата, позволяющая выдержать горизонталь посадки стропильных ног. Как видно, для обоих случаев подготовка одинакова, далее начинаются отличия.

Жесткая посадка стропил

За подгонкой посадочных мест следует подготовка стропильных ног. Сделать это быстро и просто – раскинуть шаблонную пару «по месту». Разложить её в горизонтальной плоскости – посадочными местами по разметке на мауэрлате, подготовив опору под их коньковое пересечение, для этого:

· Срастить доски, если требуется стыковка стропил по длине.

· Разметить линии пропилов – в таком положении они очевидны.

· В случае полной симметрии скатов крыши, проверить идентичность разметки для пары стропил.

· Выполнить запил стропил под нужный угол.

Для проверки стропильные ноги можно окончательно собрать в ферму и установить, предварительно обведя разметку на следующую пару.

Когда крепление мауэрлата выполнено строго в горизонтальной плоскости задача значительно упрощается – остаётся только изготовить полностью одинаковые стропила для обоих скатов. Общий стандарт значительно облегчает монтаж стропил.

Ещё более унифицировать процесс, можно применив имеющийся в продаже крепеж кровельный, заводского изготовления:

Крепление для балок стропильной системы LK – позволяет жёстко скрепить уложенный друг на друга брус.

Марка	Габарит	Марка	Габарит
LK-1L	170,0 х 32,0 x 2,0 мм	LK-4P	250,0 х 32,0 x 2,0 мм
LK-2P	170,0 х 32,0 x 2,0 мм	LK-5L	250,0 х 32,0 x 2,0 мм
LK-3L	210,0 х 32,0 x 2,0 мм	LK-6P	290,0 х 32,0 x 2,0 мм
LK-4P	210,0 х 32,0 x 2,0 мм	LK-7P	290,0 х 32,0 x 2,0 мм

Стальной усиленный уголок для стропил – ограничивает поперечное смещение. При монтаже с обеих сторон по функционалу равноценен прирубленному посадочному месту, но с возможностью дополнительной фиксацией гвоздями, саморезами, либо болтовым соединением.

Марка	Размер в мм	Марка	Размер в мм
Уголок металлический.	105,0×105,0×90,0×2,0	Уголок металлический. KP5	140,0×140,0×65,0×2,50
Уголок металлический.	130,0×130,0×100,0×2,0	Уголок металлический. KP6	105,0×172,0×90,0×3,0
Уголок металлический.	105,0×105,0×90,0×2,0	Уголок металлический. KP7	145,0×145,0×90,0×2,5
Уголок металлический.	50,0×50,0×35,0×2,0	Уголок металлический. KP8	145,0×70,0×90,0×2,5
Уголок металлический.	70,0×70,0×55,0×2,0	Уголок металлический. KPL1	90,0×90,0×65,0×2,0
Уголок металлический.	90,0×90,0×40,0×2,0	Уголок металлический. KPL11	90,0×90,0×65,0×2,0
Уголок металлический. KP1	90,0×90,0×65,0×2,5	Уголок металлический. KPL2	105,0×105,0×90,0×2,0
Уголок металлический. KP11	90,0×90,0×65,0×2,5	Уголок металлический. KPL21	105,0×105,0×90,0×2,0
Уголок металлический. KP2	105,0×105,0×90,0×2,5	Уголок металлический. KPL3	90,0×50,0×55,0×2,0
Уголок металлический. KP21	105,0×105,0×90,0×2,5	Уголок металлический. KPL4	70,0×70,0×55,0×2,0
Уголок металлический. KP3	90,0×50,0× 55,0×2,5	Уголок металлический. KPL5	50,0×50,0×35,0×2,0
Уголок металлический. KP4	70,0×70,0×55,0×2,5	Уголок металлический. KPL6	60,0×60,0×45,0×2,0

В продаже имеются специальные узлы крепления стропильной системы кровли. В отличие от уголков, они позволяют регулировать положение стропила, хоть и в небольших пределах, но этого достаточно для его установки в плоскость с остальными.

И даже на этом крепеж для кровли не иссяк, дополняет ассортимент перфорированная лента ТМ. По сути это замена проволоке.

Однако, несмотря на разнообразие крепежа, самый надёжный способ – прирубить стропило к мауэрлату и зафиксировать скобой. Понятно, что доска для стропил должна быть достаточного сечения, а размер скобы пропорционально ей соответствовать.

Скользящая посадка стропил

Применяется для свежих срубов, заведённых под крышу до окончания интенсивной усадки. Особенно актуально, когда коньковый прогон опирается на фронтоны из брёвен.

Главное условие для скользящего способа – крепление стропил к коньковому брусу. Без конькового прогона стропила просто разъедутся. Причем между ними желательно обеспечить шарнирное соединение.

Посадочное место на мауэрлате устраивается без каких-либо упоров. Выборка древесины возможна для исключения поперечных сдвигов и подгонки всех стропил в плоскость, параллельно их углу наклона.

При подвижном соединении без специального крепления не обойтись. Скользящий крепеж состоит из двух частей – удерживающей для мауэрлата (производится 2 вида креплений, с разным удерживающим уголком), и скобы для стропила, одинаковой для обоих видов.

Таким образом происходит крепёж стропил на стены из разных материалов. Но везде фигурирует комбинация мауэрлат-конёк и не упоминается как крепить стропила на односкатной крыше. Возможно, это просто из-за очевидности решения: для каменных стен по умолчанию – жёсткое крепление. Для деревянных тоже. Причина – сруб садится равномерно по всему периметру, конечно могут быть отклонения, но они незначительны. А снеговая нагрузка на односкатную крышу обычно велика, поэтому этот вариант надёжней.

Видео: пример установки подвижного крепления на стропильную ногу и мауэрлат

Особенности стропильных систем

Способ реализации крыши выбирается исходя их конструктивных особенностей строящегося здания. При этом возможно различное крепление стропильных ног, дополнительными элементами реализуется разное коньковое соединение стропил.

Наслонные стропила

Характерную особенность имеет конструкция крыши с наслонными стропилами, где помимо наружных несущих стен используются дополнительные промежуточные опоры: капитальные внутренние перегородки, колонны – всё, на что можно уложить лежень, частично снимающий нагрузки с мауэрлата, либо использовать дополнительной опорой для балок перекрытия, в случае их использования:

· Это позволяет значительно разгрузить наружные несущие стены.

· При этом значительно выравниваются и распределяются нагрузки на сами наслонные стропила, узлы стыковки с мауэрлатом, коньковое соединение.

Кроме того, появляется возможность использовать дополнительные опорные элементы: стойки и подкосы, установить прогоны – чем значительно укрепить крышу, либо получить хорошую возможность увеличить длину скатов крыши.

Для срубов также рекомендованы безраспорные наслонные стропила, крепеж к мауэрлату выполняется скользящим способом, исключающим влияние процесса усадки.

Висячие стропила

Напротив – не имеют дополнительных промежуточных опор. Их основание – только противоположные несущие наружные стены, всю нагрузку с них воспринимает мауэрлат. Поэтому вся конструкция крыши с висячими стропилами ограничена в ширину, зависима от длины, надёжности стыковки, крепости самого пиломатериала.

Необходимо жёстко крепить висячие стропила, узлы стыковки с мауэрлатом должны быть надёжными, ведь на всю стропильную ферму приходится всего 2 точки опоры. Для повышения прочности конструкции используется схема «в распор», когда мауэрлат или балки перекрытия заложены в тело несущих стен.

Когда монтируются безраспорные висячие стропила – крепеж к мауэрлату выполняется с ощутимым запасом прочности, исключающим малейший сдвиг.

Выравнивание нагрузки по стропильной системе достигается вспомогательными элементами. А общая прочность и надёжность всей конструкции зависит от верного подбора сечений пиломатериала, шага установки стропильных ног, количества и положения поддерживающих и укрепляющих элементов, объединяющих всё общие в фермы.

Расчет установки стропил

Расчет крепежа для стропильной системы невозможно нормировать, он индивидуален для каждого конкретного случая.

Более реально провести предварительный расчет гвоздей на стропильную систему. Средняя норма расхода в среднем 0,2 кг на м². При этом:

· Гвоздей на 150 – 50 шт. в 1 кг.

· Гвоздей на 120 – 80 шт. в 1 кг.

Результаты можно ориентировочно сверить по завершению строительства – поделить количество гвоздей на общее число элементов крыши, с учётом, что в каждый забито 2 шт.

В таблице отображена зависимость шага стропил от их поперечного сечения и длины.

Шаг см.	Стропило см.
	300	400	500	600
60	4×15	5×15	5×17.5	5×20
90	5×15	5×20	7. 5×17.5	7.5×20
110	7.5×12.5	7.5×17.5	7.5×20	10×20
140	7.5×15	7.5×20	7.5×20	10×20
175	10×15	7.5×20	10×20	10×25
215	10×15	10×20	10×25	—

Несколько правил по креплению стропил к мауэрлату

Правильное, качественное крепление стропил к мауэрлату выполнить непросто – оно зависит от множества факторов:

· Точность установки мауэрлата в горизонтальное положение. Причём в полной мере это касается лишь обрезного пиломатериала – бруса и досок. Если в работе сруб из неоцилиндрованного, а лишь ошкуренного, либо строганого бревна – верх мауэрлата никогда не будет в горизонте, так как комель и вершина брёвен всегда разного диаметра.

· В любом случае, важно правильно оценить погрешность и принять решение о способах крепления.

· При условии, когда мауэрлат выполнен из массивного бруса или бревна, с него допускается выбрать незначительное количество древесины, чтоб обеспечить качественное примыкание стропила.

· Само стропило не рекомендуется зарубать боле чем на треть ширины.

· Необходимо дублирование фиксации элементов. То есть кроме подгонки плотной посадки обязательно крепление скобой, деревянными накладками, стальными накладками, либо уголками.

· Значительно облегчает сборку приведение к общим стандартам – это обеспечение одинакового исходного положения для элементов конструкции, в нашем случае – стропильных ног. После этого возможна полная шаблонизация всех составляющих, а это единообразный запил стропил к мауэрлату, и общие размеры всех конструктивных элементов.

· Крепление металла к дереву по возможности выполнять через гидроизолирующую подложку.

· Использовать только некалёные, качественные саморезы, гвозди с насечкой необходимой длины, обеспечивающие прочное крепление досок между собой, варианты с обычными – «чёрными» саморезами по дереву нужно оставить.

При этом до начала постройки немаловажно определиться – будет ли пространство жилым. От этого зависит масса конструктивных решений. Например, как крепить обрешетку к стропилам – хотя это уже несколько запоздалая стадия, многие из них требуют реализации гораздо раньше.

Видео: несколько примеров крепления стропил к мауэрлату

Кроме теоретической подготовки, пониманию процессов хорошо помогают наглядные примеры – просмотр реализации конструктива крыши более опытными людьми, с пояснениями, комментариями по ходу работы, сравнениями и анализом конкретных результатов. Для этого нами подготовлено подробное видео, пошагово объясняющее, как крепить стропила к мауэрлату.

Крепление кровли к газобетонной стене. Вам нужен мауэрлат? Установка верхних стропил

Для правильного монтажа и монтажа стропильной системы крыши, грамотного распределения больших нагрузок на здание строители прибегают к использованию важного элемента – мауэрлата. Мауэрлат представляет собой деревянное или металлическое крепление, которое фиксируется в верхней части стен. Однако он должен быть надежно закреплен.

Если строители используют металлические стропила, то возникает необходимость в двутавровом мауэрлате. Крепится к газобетонной стене без армопояса и выполняет две функции:

распределяет нагрузки, которые передаются на стены здания;
Стропила крыши крепятся к металлическому мауэрлату.

Подбор строительных материалов

При изготовлении мауэрлата деревянного применяют бруски. При этом специалисты советуют делать крепления из лиственных деревьев, обработанных специальными антисептическими средствами. Балки следует укладывать по периметру стены. Чтобы соединить их между собой, специалисты устанавливают замок, который необходимо зафиксировать гвоздями. Это поможет сделать прочную, прочную деревянную конструкцию. Важно, чтобы его размер был меньше ширины газобетонных стен. Балка должна быть закреплена на внутренней поверхности таким образом, чтобы между наружным срезом и креплением оставался зазор в пять сантиметров. Иногда строители используют кирпич для защитного пояса с внешней стороны стены. Перед началом монтажных работ необходимо предусмотреть гидроизоляцию между стенами и балками.

Разновидности крепления

Существуют способы, которыми можно надежно закрепить мауэрлат на газобетон. Необходимо, чтобы крепление было установлено максимально надежно – это поможет избежать смещения кровли. В строительной отрасли принято закреплять элемент с помощью следующих средств:

Гидроизоляция при монтаже

Между мауэрлатом и стеной здания необходима гидроизоляция. Для этого можно использовать полиэтилен, стройматериалы в рулонах или современные гидроизоляционные материалы. Такая работа крайне важна при возведении здания, иначе в зоне соприкосновения материалов может сконденсироваться жидкость, способная разрушить мауэрлат. Защита от проникновения влаги является завершающим этапом монтажа.

Нюансы монтажных работ

В качестве основы используется брус размером от 10х10 до 15х15 см.

Специалисты считают, что предпочтительнее устанавливать массивную деревянную конструкцию по периметру поверхности стены. В этом случае нужно скрепить деревянные бруски в единый мауэрлат с помощью замка. Его размеры будут зависеть от характеристик бруса. После того, как вы определитесь с типом крепления конструкции к газобетону, рассчитаете расположение и количество элементов, можно приступать к монтажу. В первую очередь рабочим необходимо подготовить рабочее место, утеплив пространство между мауэрлатом и бетонной кладкой. Важно помнить, что в местах соприкосновения деревянных балок с бетонной поверхностью происходит гниение древесины. Избежать разрушительного воздействия влаги поможет гидроизоляционный строительный материал, уложенный под мауэрлатную конструкцию. Для хорошей гидроизоляции используют два плотных слоя материала. Можно использовать рубероид или более дорогие продукты.

Кроме того, следует учитывать, что при использовании шпилек или анкеров в поверхности газобетона необходимо заранее сделать отверстия. Но эта задача сложнее, чем может показаться на первый взгляд. Сложность заключается в том, что с помощью строительного уровня невозможно установить крепеж точно в вертикальном положении, особенно в жидкой бетонной смеси. Поэтому для начала стоит определить, где будут располагаться болты, и насколько они будут отходить от бетона. Для этой цели специалисты используют ровную деревянную доску. Он отмечает точное расположение болтов. Для этого доску прикладывают к крайним болтам и отмечают, где должны быть остальные. После этого строители переносят точки непосредственно на брус, сверлят отверстия по отмеченным точкам. Затем следует разместить отверстия на закрепленных болтах и стянуть деревянный брусок гайками. С металлической проволокой работать намного проще. Для этого в бруске просверливаются 2 отверстия, расстояние между которыми должно быть около тридцати сантиметров.

Рабочие продевают в подготовленные отверстия металлическую проволоку, закручивая концы.

Мауэрлат крепится к газобетону или пенобетону, как правило, с помощью армирующего пояса, расположенного в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и придает большую прочность всему дому.

Зачем нужен армопояс

Как известно, газобетон отличается высокой чувствительностью к местным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, велика вероятность того, что он покроется трещинами или даже треснет. Для предотвращения таких изменений оборудован армопояс, он также позволяет избежать проскальзывания и деформации блоков, которые вызваны неравномерным давлением общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания, а также в распределении нагрузки по всем стенам. Для изготовления крепежа в основном используется древесина. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к газобетонной стене было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, связанных с соседними элементами. Брусья должны находиться внутри кладки, при этом не менее 5-6 см снаружи. Для поддержки мауэрлата по внешнему краю стены делается кирпичный парапет, отдельные части которого скрепляются прямым замком.

Способы крепления мауэрлата к газобетонным стенам

Возможно применение нескольких способов, подходящих для разных условий:

крепление шпильками, встроенными в кладку;
анкеровка на основе армопояса;

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного продевания через балку и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. Затем с помощью металлической проволоки мауэрлат крепится к стене.

армопояс

Крепление мауэрлата к газобетону армопоясом наиболее предпочтительно, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа хомутов любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома; при его обустройстве заранее создаются фиксаторы для мауэрлата. В исполнении проще всего использовать П-образные блочные элементы в виде желоба по периметру стеновых наружных конструкций, при этом прерываний быть не должно. Далее формируется вырез на угловых частях. Для сборки каркаса используют армирование поперечными перемычками, затем его укладывают в желоб с последующей заливкой бетонной смесью. Для обеспечения монолитности массу заливают за один прием. Перед этим на армированном поясе закрепляются анкеры с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также закрепляются на раме по линии в соответствии с натянутым шнуром, в вертикальном расположении. Так же, как и в случае использования, количество стропильных ног и анкерных зажимов должно совпадать. Необходимо предварительно определить оптимальное расположение элементов во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш с облегченной конструкцией, когда на крышу и стены не приходятся значительные нагрузки. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным квадратом, или Г-образными элементами. Их крепление осуществляется в течение нескольких рядов к верху, при этом длины должно хватить на контргайку и толщину брусков. Процесс аналогичен анкерному способу: балка надевается на шпильки, когда кладка застывает, и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточную жесткость и надежность крепления формируют привязкой болтов к раме и дополнительным замуровыванием их бетоном. Достаточно надеть мауэрлат на шпильки и с помощью гаек притянуть их к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяют монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой углубления с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкеры.

Особенности

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепежа может даже не хватить, даже если используется шнур и уровень, труднее всего работать с жидким бетоном. В первую очередь устанавливается точное расположение креплений, на доске с ровной поверхностью отмечаются точки верхних частей болтов, затем они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Далее балка закрепляется на стене. Основание стропил фиксируется на болтах, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения крепежных элементов. В первую очередь между бетоном и деревом образуется надежный утеплитель. Это необходимо из-за развития интенсивного гниения древесины, для предотвращения этого процесса используется гидроизоляционный материал, укладываемый в два слоя. Можно использовать как современные варианты, так и привычные, например, полиэтилен или рубероид.

При использовании проволоки достаточно проделать отверстия на расстоянии не более 35 см для всех креплений, продеть проволоку, при этом концы закручиваются таким образом, чтобы получить максимальное соединение стены с мауэрлатом .

Стоит отметить, что их нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травме во время работы.

Ответная часть скользящая

Монтаж стропил производится после плотной фиксации мауэрлата. Стропильная конструкция может иметь шарнирную или жесткую фиксацию, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типа конструкции (висячая или наслонная).

Навесная версия может иметь другую пару. Наиболее распространенным является крепление с жестким соединением, без движения или вращения. Также используется скользящий интерфейс, обеспечивающий перемещение луча и вращение относительно луча. Последний вариант снижает тепловое расширение древесины и усадку здания, что предотвращает передачу распирающих нагрузок на конструкции стен.

Для создания скользящей сопряжения используются три технологии:

использование специального металлического крепежа для соединения стропил;
вынос балки за стены и фиксация пластиной;
Создание запила в стропильной доске и установка ее на мауэрлат с помощью уголка, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные постройки, а также конструкции из бруса. В связи с тем, что и каркасные, и деревянные дома характеризуются заметной усадкой, при отсутствии возможности одновременного смещения каркаса здания и кровли существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен и стропил. Для создания жесткого сопряжения необходимы опорные бруски длиной 1 метр, закрепленные на гвозди и стальные уголки. с балкой должны упираться в конструкцию мауэрлата в соответствии с напорной магистралью. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают поперечное смещение, при этом последние необходимо вбивать под углом с обеих сторон, чтобы они пересекались в балке. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои особенности, которые необходимо учитывать при обустройстве, так можно предотвратить проблемы с эксплуатацией кровли. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы целесообразно обращаться к профессионалам, которые гарантируют надежную кровлю, которая долгие годы будет защищать дом от холода и осадков. При строительстве не стоит экономить на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

Коньковая балка в свою очередь опирается на капитальные конструкции стен (фронтоны) и (дополнительно) на стойки. Ламинированные стропила не нуждаются в поперечных затяжках и раскосах, что позволяет значительно уменьшить полезный объем мансардного этажа под крышей. При ширине дома с двускатной крышей от 8 до 10 метров применяют либо стропильную конструкцию с дополнительными прогонами, подкосами, либо в виде трехшарнирных ферм. Однако установка наслонных стропил требует определенного опыта и правильного проектирования во избежание появления распирающих нагрузок. Большинство самостроев, сапожников и гастарбайтеров в России обычно предпочитают установку классических распорно-стропильных схем, где верх и низ стропил соединяются шарниром с одной степенью свободы (или жестким защемлением), тогда основная нагрузка приходится на перенесены на наружные стойки стен дома из газобетона, и, соответственно, к стенам приложены разрывные нагрузки. В этом случае необходимо установить жестко закрепленный мауэрлат, непосредственно связанный в единый контур по периметру здания, или жестко привязанный к единому контуру несущего монолитного железобетонного контура обвязки. Поэтому при проектировании и строительстве дома из газобетона своими силами рекомендуем во всех случаях выполнять монолитный железобетонный обвязочный пояс по верхнему краю газобетонных стен (не только наружных, но и всех внутренних стен), при котором Т — или Г-образные анкеры с резьбой укладываются по внешнему контуру М12 с шагом 1 метр для жесткого соединения с деревянным брусом мауэрлата (100 х 150 мм, или 150 х 150 мм), на который будут опираться стропила.

Эта конструкция позволит избежать проблем с расширением стен, даже если вы или ваши строители неправильно соберете стропильную систему, и создаст расширяющие нагрузки на стены. Ниже мы рассмотрим, как правильно устроить стропильную систему, не создающую распирающих нагрузок на стены дома из газобетона.

Схема устройства монолитного железобетонного обвязочного пояса для крепления мауэрлата

Перед установкой мауэрлат обрабатывается антисептиками (ХМ-11, НМББ) и укладывается на гидроизоляцию из битумно-полимерного рулонного гидроизоляционного материала (не кровельного материал). В мауэрлате сверлятся отверстия согласно шагу анкеров и мауэрлат устанавливается на место. На резьбовые шпильки анкеров надевают шайбу и гайку, которая затягивается до упора. Если используется обычная для России «древесина естественной влажности» (то есть сырая — которую уважающий себя потребитель ни в одной цивилизованной стране не купит), то должен быть обеспечен доступ к креплению мауэральта, чтобы один раз закрутить эту гайку в год в течение 5 лет (наиболее интенсивная усушка наблюдается в первый год), при этом усыхание и усыхание влажного дерева продолжаются. В случае распорной конструкции стропил или если вы не знаете, будет конструкция стропил распорной или безраспорной, имеет смысл устроить контрфорс из пиленого газобетонного блока с внешней стороны мауэрлата (через гидроизоляционную прокладку). На приведенной ниже схеме показано, как крепятся стропила для традиционной распорки с одной степенью свободы для конца стропильной ноги.

Что это значит? Стропильная нога в этом фиксируется двумя стальными накладками (стальным уголком и ленточным соединительным элементом) и проволочной стяжкой, исключающими проворот в мауэрлатно-стропильной петле. Скольжение в этом шарнире также невозможно из-за жесткого крепления стропила уголком и плоским металлом, сопряженным с опорным брусом, пришитым снизу стропила. Если вершина стропила с таким узлом крепления жестко защемлена, или стропила упираются друг в друга, то при такой конструкции распирающая нагрузка будет передаваться на стены дома.

Конструктивные способы крепления мауэрлата на стену дома из газобетона

Монтаж мауэрлата на газобетон достаточно прост. Первостепенную роль играет тщательная подготовка всех составляющих: деревянных балок, креплений, арматурного каркаса, надежной гидроизоляции. Давайте посмотрим на порядок работы.

Крепление мауэрлата к газобетону

Перед непосредственным креплением мауэрлата следует подготовить основание. Армирующий пояс – обязательное условие для обустройства кровли, если стены выполнены из газобетона или любого подобного материала.

Лента обвязочная железобетонная предотвращает продавливание газобетонных блоков и позволяет равномерно распределить динамические и статические нагрузки, исходящие от кровли, полностью по площади стены.

Устройство армирующего пояса

Минимальный размер бетонной ленты 200х150 м. Крепится с внутренней поверхности стены.

Этапы установки :

установить опалубку по периметру дома. Фронтоны обрабатываются обязательно;
П-образных блоков создают железобетонный пояс;
каркас собирается из арматуры толщиной 10 мм. Арматура должна выступать на 4 см;
для жесткого крепления мауэрлата к газобетону шпильки с резьбой устанавливаются с интервалом 1 м. Их диаметр составляет 14 мм;

блоков залито бетоном марки М-200;
через неделю можно снимать части опалубки и крепить мауэрлат.

Важно : на этапе подготовки к началу работ строители обязаны рассчитать количество шпилек и будущее расстояние между ними. Места крепления деревянной конструкции к стропилам и места соединения с армирующим поясом следует располагать в разных местах. Проверьте, чтобы количество стропильных ног и стоек было одинаковым.

Подготовка деревянной конструкции

Бруски обрабатываются перед установкой антисептиками предотвращающими гниение древесины. Бревно или брус сечением 100х100 мм или 150х150 мм оборачивают гидроизоляционным материалом. Для этой цели подойдет битумно-полимерный гидроизоляционный материал. Рубероид не используется.

Высококачественные материалы создадут прочную конструкцию. Дерево не должно иметь сучков и трещин. Влажность должна соответствовать строительным нормам.

Если строитель использует «сырую» древесину, должна быть возможность регулировочная анкерная гайка .

Эта операция выполняется один раз в год в течение 5 лет. В этот период происходит интенсивная усушка влажной древесины. По мере высыхания брусков надо будет все меньше и меньше затягивать гайку.

На этом фото хорошо виден один из способов крепления мауэрлата на газобетонные стены.

Как крепить мауэрлат к газобетону?

Используйте анкер с шайбой и гайкой. Форма анкера: Т- и Г-образная. Резьба: М12 или М14. Согласно международным строительным нормам, в сейсмических районах между соседними анкерами шаг не должен превышать 1 – 1,2 м.

Механический крепеж типа

Процедура :

дюбели вставляются в подготовленные отверстия;
прикрутить крепеж;
зубья гарпуна плотно запрессованы в газобетон;
поверхность расширяется;
конструкция надежно фиксируется.

Отличный вариант установка мауэрлата на газобетон имеет только один недостаток — дороговизна. 1 анкер и специальный дюбель с гарпуном стоит более 3 тысяч рублей.

Еще одно видео о том, как крепить мауэрлат к газобетону.

Установка мауэрлата

Другой способ используется для прочного закрепления мауэрлата в газобетонных стенах. Потребуется химическая капсула . Его стоимость намного ниже – 150 рублей. за единицу.

Надежная фиксация конструкции достигается за счет проникновения химических веществ в поры материала. Дополнительно бетонная поверхность получает тепло- и гидроизоляцию.

Завершающий этап

После установки мауэрлата на газобетон приступают к монтажу стропильной конструкции . Есть два способа.

Первый вариант

в бортах, запилили на 1/3 глубины борта;
и металлические уголки позволят надежно зафиксировать стропила;
гвоздей (2 шт.) забиваются крест-накрест с боков;
сверху вбивается дополнительный гвоздь;
окончательно фиксируют стык.

Второй вариант

в стропилах не запиливают;
снизу подшивается специальный опорный брус, упирающийся в мауэрлат;
гвоздей, как и в первом варианте.

Опорный стержень имеет длину 1 м. Второй вариант подходит для стропил с небольшой высотой.

Крепление обвязочной балки возможно только после точных расчетов и закупки качественных материалов. Покупка брусков ненадлежащего качества при повышенной влажности может привести к нарушению прочности конструкции.

Для крепления мауэрлата к газобетонной стене используйте анкеры со специальными дюбелями или химический способ монтажа. Обязательно в комплекте теплоизоляция армирующего пояса из экструдированного пенополистирола.

Соблюдение требований позволит надежно закрепить мауэрлат и создать прочную стропильную конструкцию.

Как прикрепить стропила и фермы к верхней плите

668shares

Лапа
Штифт

Вы находитесь в середине строительства, и пришло время приступить к созданию каркаса односкатной крыши. Вы знаете, что существует множество способов крепления стропил и ферм к верхней пластине, но вы не уверены, какой из них лучше всего подходит для вашего проекта.

Как лучше всего прикрепить стропила и фермы к верхней плите? Для выполнения этой работы можно использовать несколько методов, в том числе гвозди на ногах, ураганные стяжки и даже винты. В этой статье мы рассмотрим каждый метод, чтобы помочь вам определить, какой из них лучше всего подходит для крыши, которую вы строите.

Быстрая навигация

Что такое фермы и стропила?
Как прикрепить стропила к верхней пластине
- 1. Крепление гвоздями
- 2. Анкерная стяжка
- 3. Соединитель конькового стропила
- 4. Крепление специальных стропил без шурупов – соединитель с переменным шагом
- Как прикрепить кровельные фермы к верхней пластине
  - 1. Крепление гвоздями
  - 2. Поворотный ремень
  - 3. TimberLOK
  - 4. Анкер Hurricane
  - 5. Угловой соединитель ML
- Заключение
Что такое фермы и стропила?
Для создания крыши здания можно использовать как фермы, так и стропила. Хотя они функционируют одинаково, у них есть уникальные различия, которые влияют на то, как они крепятся к опорным стенам.
Давайте начнем со сравнения этих двух разных стилей крыш. Стропила — это балки, идущие от вершины крыши к верхней плите несущих стен. Они соединяются на пике крыши, соединяясь с противоположным стропилом или с коньковой балкой, которая проходит по всей длине пика дома или сарая. Стропила устанавливаются поштучно при возведении крыши.
Фермы, как и стропила, образуют профиль крыши строения. Однако, в отличие от стропил, фермы предварительно собираются перед установкой. Фермы состоят из двух отрезков пиломатериалов, образующих верхний край фермы, нижнего пояса, соединяющего два противоположных конца верхнего пояса, и ряда поддерживающих перемычек посередине.
Фермы обычно собираются на складе, а затем устанавливаются как единое целое. Благодаря дополнительным опорным элементам фермы обычно намного прочнее стропил и поэтому могут выдерживать более длинные пролеты.
Для получения дополнительной информации о фермах и стропилах ознакомьтесь с моей статьей о стропилах и фермах.
Прежде чем мы начнем, важно понять, почему присоединение вашей крыши, будь то ферменная или стропильная, к вашей конструкции является таким важным этапом в процессе строительства. Важно понимать, что не все методы, которые мы обсудим в этой статье, одинаковы.
Некоторые методы могут выдерживать большие подъемные нагрузки. Что такое подъем? Подъем — это давление, создаваемое, когда ветер дует вверх на крышу вашей конструкции. Во время некоторых стихийных бедствий, таких как торнадо и ураганы, величина подъема, которую может выдержать ваша крыша, может определить, останется ли крыша на месте или нет.
Хотя в этой статье мы не будем вдаваться в подробности обо всех факторах, влияющих на определение рейтинга загрузки крыши, который включает в себя все, от пролета вашей крыши до типа пиломатериалов, которые вы используете, мы обсудим, какие методы крепления сильнее других.
Определяя, что подходит для вашей крыши, учитывайте, где вы живете и какие погодные условия должно выдерживать ваше здание. Конечно, если вы живете в прибрежном районе, подверженном ураганам, вам следует использовать ураганные галстуки.
Как прикрепить стропила к верхней пластине
Для обеспечения устойчивости крыши важно иметь прочное соединение между стропилами и верхней пластиной. Силы гравитации на крыше заставляют стропила выталкиваться наружу. Таким образом, важно правильно закрепить стропила, чтобы эти силы не взяли верх.
Частично это связано с созданием выреза «птичья пасть» для облегчения соединения верхней пластины и стропила. Вырез птичьего рта включает в себя выемку в форме птичьего рта на каждом стропиле, где он встречается с верхней пластиной.
Этот паз позволяет балке плотно прилегать к верхней пластине. Это необходимо? Хотя у вас может возникнуть искушение избежать, по общему признанию, утомительного процесса вырезания птичьего рта в каждом стропиле, не делайте этого.
Во-первых, паз создает большую площадь поверхности в соединении между верхней пластиной и стропилом, обеспечивая лучшее соединение для их крепления друг к другу.
Не стоит забывать и о гравитации. Те гравитационные силы, о которых мы упоминали ранее, выталкивают наружу каждое стропило, от вершины до карниза. Вырезая выемку в виде птичьего рта, эти силы перенаправляются вниз на настенную пластину и стену, а именно туда, куда вы хотите, чтобы эти силы направлялись.
В конце концов, стены должны поддерживать крышу. Это предотвратит потенциальное смещение стропил, что приведет к провисанию крыши или, что еще хуже, к обрушению внутрь.
По тем же причинам, если вы планируете использовать стропила, вам также следует подумать об использовании хомутов. Стяжка с воротником представляет собой отрезок пиломатериала, который прикрепляется к каждому противоположному стропилу возле вершины, предотвращая расхождение ваших стропил. Хомутные стяжки также снимают нагрузку с настенной плиты и стыка стропил.
Для дополнительной поддержки вы можете использовать потолочные балки, которые представляют собой отрезки пиломатериалов, идущие от конца одного стропила к другому.
1. Крепление гвоздями
Крепление гвоздями — один из проверенных временем способов крепления стропила к верхней пластине. Он включает в себя крепление стропила к верхней пластине путем забивания гвоздей через стропило и в заглушку стены под углом на противоположных сторонах стропила. Этот метод используется потому, что просто невозможно вбить пластину прямо в стропило из-за стенных шпилек.
Сколько гвоздей нужно использовать, зависит от размера верхней пластины. Для верхней пластины 2×4 используйте три пальца на ногах, чередуя стороны. Для верхней пластины 2×6 используйте пять ногтей на ногах, снова чередуя стороны с каждым ногтем.
С помощью гвоздя 8d вбейте каждый гвоздь под углом примерно 30 градусов на расстоянии от стыка так, чтобы примерно 1/3 длины гвоздя входила в стропило, а оставшиеся 2/3 — в заглушку стены.
Обычно их называют «косыми гвоздями». Какой в этом смысл?
Наклонные гвозди на противоположных сторонах предотвращают выдергивание гвоздей. Это также снижает вероятность того, что гвозди будут срезаны под весом крыши.
2. Галстук «Ураган»
Не хотите дурачиться с гвоздями на ногах, которые включают оценку углов и глубины? Хотите более надежное соединение. Тогда весна для галстуков Simpson Strong-Tie Hurricane.
Эти стяжки, похожие на подвесы для палубных балок, состоят из металлической пластины, которая удерживает стропила, прижимаясь к стенной пластине. Как и в случае с вешалкой для палубных балок, здесь предусмотрены специальные отверстия для гвоздей, что делает процесс установки несколько надежным.

После того, как стропила будут установлены, вставьте пластину на место и прикрепите ее структурными винтами Simpson Strong-Tie или оцинкованными гвоздями 8d.
Simpson Strong-Tie также предлагает другой вариант, который крепится к передней части верхней пластины и боковой части стропила. Как и в случае с другим стилем, эти разъемы предлагают удобство, а также прочность. Выровняйте их и вверните структурные винты в каждое из десяти предварительно просверленных отверстий.
Как следует из названия, эти стяжки предназначены для надежной фиксации крыши при сильном ветре или даже при землетрясении. Хотя вы заплатите за них немного больше, удобство и дополнительная мощность того стоят.

3. Соединитель конькового стропила
Как следует из названия, эти удобные соединители обычно используются для крепления стропил к коньковому брусу на вершине крыши. Они работают так же хорошо, чтобы соединить стропила с верхними пластинами. Они особенно хорошо работают с навесом.
Эти соединители крепятся к краю верхней пластины с помощью оцинкованных гвоздей через предварительно просверленные отверстия. Затем стропило вставляется в кронштейн, прикрепленный к пластине, и закрепляется гвоздями через предварительно просверленные отверстия.

4. Крепление стропил без птичьего паза – соединитель с переменным шагом
Если вы действительно против идеи делать на стропилах вырезы в виде птичьего паза, то вы можете рассмотреть соединители Simpson Strong Tie с переменным шагом. Соединитель крепится к верхней части настенной пластины и включает в себя регулируемый кронштейн, который принимает и фиксирует стропило.
Этот кронштейн можно отрегулировать для наклона от 3:12 до 12:12.
С помощью этого кронштейна вам не нужны пазы и гвозди. Просто установите кронштейн и установите его через предварительно просверленные отверстия с гвоздями 10d. Этот соединитель с переменным шагом может сэкономить вам много времени, но не сэкономит вам деньги, так как эти кронштейны недешевы. Решите, стоит ли экономия времени дополнительных затрат при рассмотрении этого варианта.
5. Специальные 6-дюймовые шурупы – TimberLOK
Крепление гвоздями обычно используется, когда невозможно прибить верхнюю пластину к стропилу. Что ж, у TimberLOK есть еще один вариант. Возможно, вам не удастся прибить верхнюю пластину к стропилу. Но можно вкрутить в него винт.

Шурупы TimberLOK длиной 6 дюймов прикрепляют стропило к верхней пластине, вкручивая винт под углом от стыка между стойкой стены и верхней пластиной через верхнюю пластину в стропило. Это достаточно сильно? Будьте уверены, это так. Шурупы TimberLOK соответствуют требованиям национальных норм IRC 2012 для соединений стропил или ферм с верхней пластиной.
Требуется только один шуруп на стропило, это один из самых быстрых способов соединения верхней пластины и стропила. Для винта TimberLOK даже не требуется направляющее отверстие.

Как прикрепить фермы крыши к верхней пластине
Хотя многие методы крепления ферм такие же, как и у стропил, крепление фермы крыши к верхней пластине немного сложнее из-за характера ферм.
В отличие от стропил, которые устанавливаются поштучно, фермы устанавливаются после их полной сборки. Это означает подъем и размещение объекта, который может весить сотни фунтов в зависимости от размера крыши, которую вы строите.
В домах фермы необходимо поднимать на место с помощью крана. Для навесов фермы обычно достаточно легкие, чтобы их можно было вручную установить на место, но вам, вероятно, понадобится пара дополнительных рук для выполнения этой задачи.
Поскольку нижняя часть фермы скреплена нижним шнуром, для крепления фермы к верхней пластине не требуется выреза птичьего рта. Нижний шнур должен лежать прямо на верхней пластине, что делает присоединение фермы сравнительно простым процессом.
Чтобы выполнить это соединение, имейте в виду, что, как и в случае со стропилами, согласно большинству строительных норм и правил требуются анкерные скобы для защиты крыши от сильного ветра. Требуются ли ураганные стяжки, во многом зависит от того, где вы живете, поэтому обязательно проверьте свои строительные нормы и правила, чтобы увидеть, необходимо ли это.
Даже если они не требуются, лучше всего использовать ураганные стяжки, чтобы обеспечить надлежащую защиту вашей конструкции.
Общее эмпирическое правило для установки фермы заключается в том, что вам необходимо устанавливать ферму как минимум через каждые 24 дюйма. Имея это в виду, определите пространство от конца до конца и равномерно распределите фермы. После прикрепления фермы убедитесь, что она установлена вертикально, прежде чем переходить ко второй.
Используйте распорки, чтобы удерживать фермы на месте, когда будете продвигаться поперек.
1. Крепление гвоздями
Как и в случае стропил, крепление гвоздями является одним из наиболее распространенных способов крепления ферменной крыши к стеновой плите. Прибейте ферму к верхней части настенной пластины, вбив ее через стороны нижнего пояса под углом 30 градусов.
Учитывая, что в этой части нижнего пояса, вероятно, находится одна из соединительных пластин, скрепляющих ферму, вам может потребоваться прибить металлическую пластину с одной стороны фермы. Это нормально. Только не повредите пластину при этом.
Как и при установке стропил, используйте гвоздь 8d, следя за тем, чтобы примерно 2/3 длины гвоздя попали в стеновую пластину. Убедитесь, что ногти на ногах с обеих сторон фермы на каждом конце. Используйте три гвоздя для хорды 2×4, два с одной стороны и один с другой, и четыре гвоздя для хорды 2×6, по два с каждой стороны.
2. Поворотный ремешок

Если вы ищете вариант, обеспечивающий более надежное соединение, чем стандартное крепление на ногах, рассмотрите эти поворотные ремешки от Simpson Strong-tie. Эти ремни охватывают соединение между фермой и верхней пластиной. Лента прикрепляется к нижней стороне верхней пластины, а затем закручивается поверх верхнего пояса фермы, прочно удерживая их вместе.
Просто согните хомуты вокруг места соединения, затем установите их с помощью указанных крепежных элементов. Хотя их может быть сложнее установить, чем ногти на ногах, они обеспечивают большую прочность, сопротивляясь поднятию лучше, чем ногти. Если вы живете в районе, подверженном разрушительным сильным ветрам, это отличный вариант для вас.
3. TimberLOK
Альтернатива TimberLOK гвоздям и пластинам также может использоваться для ферм. Установка аналогична стропилам; только вы вкручиваете 6-дюймовый винт через нижнюю часть верхней пластины в верхний и нижний пояс фермы, а не в стропило.
Как и в случае со стропилами, убедитесь, что вы вкручиваете шуруп в точку, где встречаются верхняя пластина и стойка стены. Чтобы обеспечить надежное соединение, убедитесь, что винт проходит через все три части: верхнюю пластину, нижний пояс и верхний пояс.
4. Анкерная стяжка
Анкерные стяжки — отличный вариант для крепления фермы к верхней плите. Монтаж ферм такой же, как и стропил (см. выше). Вместо того, чтобы прикреплять стяжку к стропилу, вы будете прикреплять ее к нижнему поясу фермы. Ураганные связи обеспечивают прочное соединение, которое обеспечит вам самое сильное сопротивление подъему.
5. Угловой соединитель ML
Простой, прочный и эффективный. Эти угловые соединители от Simpson Strong-Tie создают прочное соединение между фермой и верхней пластиной и относительно просты в установке. Они работают, создавая соединение прямо на 90-градусном стыке фермы и верхней пластины.
После установки фермы прикрепите угловые соединители к обеим сторонам нижнего троса и установите их с помощью винтов Simpson 1/4” x 1,5” с сильным завинчиванием.
Вывод
Есть много хороших вариантов, которые следует учитывать при определении того, как прикрепить крышу к стенам конструкции, которую вы строите. Крепление гвоздями — один из самых простых способов крепления стропил или ферм к верхней пластине, в то время как ураганные стяжки обеспечивают превосходную прочность, чтобы ваша крыша оставалась на своем месте.
Когда придет время прикрепить крышу, будь то фермы или стропила, обязательно подумайте, что лучше всего соответствует потребностям конструкции, которую вы строите.
