видео инструкция по шагам, фото, схемы

При выборе материала для возведения перегородки своими руками предпочтение отдается листам гипсокартона – легким, без проблем разрезаемым на куски нужного размера и успешно скрывающим коммуникации и дефекты помещения. В отличие от закладки подвесных потолков или выравнивания стен любой этап монтажа перестенка можно провести самостоятельно, сложности возникают только при установке дверных проемов. Работы начинаются с составления точного эскиза и завершаются отделкой поверхностей, единственным строгим ограничением технологии является требования к влажности и температуре воздуха – выше 60% и не ниже +10 °C.

Оглавление:

1. Что понадобится для работы?
2. Инструкция по монтажу
3. Полезные рекомендации
4. Распространенные ошибки

Выбор материала

Вид и толщина гипсокартона определяются исходя из функционального назначения перегородки и условий ее эксплуатации. В помещениях с влажностью более 60% используются марки с повышенной влагостойкостью – ГКЛВ, при усиленных требованиях к пожарной безопасности – огнестойкие ГКЛО, при совмещении нормативов – ГКЛВО. В остальных случаях достаточно обычного типа толщиной от 12,5 мм и выше. Обшивка прикручивается к каркасу из деревянных реек или металлических стоек, при необходимости высокой надежности предпочтение отдается второму варианту.

Для закладки направляющих применяется профиль в форме швеллера с шириной не менее 50 мм и высотой борта от 40 (т.е. от ПН-50 и выше). Для несущей части требуются стоечные разновидности от ПС-50. Все отдельные элементы крепятся к капитальным конструкциям (пол, стены, потолки) и соединяются между собой исключительно с помощью металлических метизов. На местах установки дверного проема набивается деревянный брус с сечением не менее 50×50 или используется специальная планка с толщиной металла от 2 мм.

Виды и толщина гипсокартонных перегородок

Классификация разновидностей является условной:

1. В зависимости от наличия или степени несущих способностей выделяют декоративные и функциональные типы. Для возведения первых нет необходимости в устройстве сложного и надежного каркаса, акцент делается на закладке ниш, подсветки, комбинировании с другими видами отделочных материалов. Чаще всего их выбирают при простом зонировании комнаты гипсокартоном. Перегородки функционального назначения строятся при проведении ремонта или перепланировке помещений, к обязательным условиям их сборки относят потребность в полноценном каркасе с несущими свойствами, крепящегося исключительно к капитальным конструкциям по всему периметру.
2. В зависимости от конструктивных особенностей выделяют варианты со стационарными или раздвижными стенками, глухие или имеющие дверные проемы.
3. С учетом ожидаемого срока службы и области применения бывают временными или капитальными.

К учитываемым факторам также относят наличие или отсутствие прозрачных участков, арок, ниш, светильников. Толщина напрямую зависит от назначения: для декоративных достаточно однослойного крепления листов в 12,5 мм к самому простому профилю шириной в 50 мм, в остальных случаях параметры рассчитываются исходя из ожидаемых весовых нагрузок: при ее значении в пределах 40-50 кг потребуется ГКЛ не менее 15 мм, увеличении до 70 кг – от 18. При значительных нагрузках (более 70 кг) рекомендуется укладывать в два слоя с одновременным усилением каркаса дополнительными вертикальными стойками, распорками и стяжками.

При монтаже перегородок из гипсокартона с функциональным назначением ширина направляющих составляет 100 мм, минимальная – 75. При необходимости заложения более толстых перестенков профиль просто удваивается (укладывается вплотную друг к другу при неизменной технологии установки несущих опор). Это бывает обусловлено требованиями акустического комфорта. Увеличивать толщину материалов для звукоизоляции рекомендуется только в крайних случаях, акцент стоит сделать на использовании специальных марок минваты с хаотичным расположением волокон.

Перегородки для зонирования пространства комнаты бывают прямыми и изогнутыми. При выборе второго типа помимо усложнения каркаса возникает необходимость сгибания ГКЛ. Единственным вариантом снижения трудоемкости этих процессов является использования специализированных марок – арочного гипсокартона (ГКЛА) толщиной в 6 и 6,5 мм. Технология его крепления неотличима от других разновидностей.

Руководство по строительству своими силами

Придерживаются простой схемы: составление эскиза → подготовка поверхностей → выполнение разметки → размещение направляющих → монтаж стоечного профиля и устройство дверного проема → обшивка ГКЛ с одной стороны → укладка шумоизоляции, проводки и других элементов коммуникационных систем → закрепления плит на второй стороне. На всех этапах проверяется уровень, по окончании процесса в обязательном порядке проводится обработка стыков и плоскостей. Строительство считается завершенным после декоративной отделки – окрашивания, нанесения штукатурки, поклейки обоев.

Больше всего сил и времени уходит на сооружение правильного каркаса, при выполнении этого этапа многое зависит от материала и состояния стен, пола и потолка. Делать эскиз лучше после изучения пошаговых фото инструкций, особого внимания требуют случаи одновременного возведения перегородки и обустройства стен и потолка. К разделению помещения приступают после строительства и выравнивания капитальных конструкций.

Разметку начинают с горизонтальных поверхностей, большинство профессионалов советуют провести первую черту на полу. Начальная точка должна идеально совпадать с конечной, все линии выполняются строго перпендикулярными к стенам. При разделении комнаты гипсокартоном рекомендуется использовать лазерный уровень и проверять ровность конструкций с помощью отвесов. К креплению первого направляющего профиля приступают только после окончания разметки, оптимальный интервал расположения дюбелей составляет 30-40 см. Стоечные рейки закладываются по заранее отмеченным точкам, центральная ось должна совпадать с будущим стыком ГКЛ. Над дверными проемами предусматривается не менее 3 дополнительных стяжек.

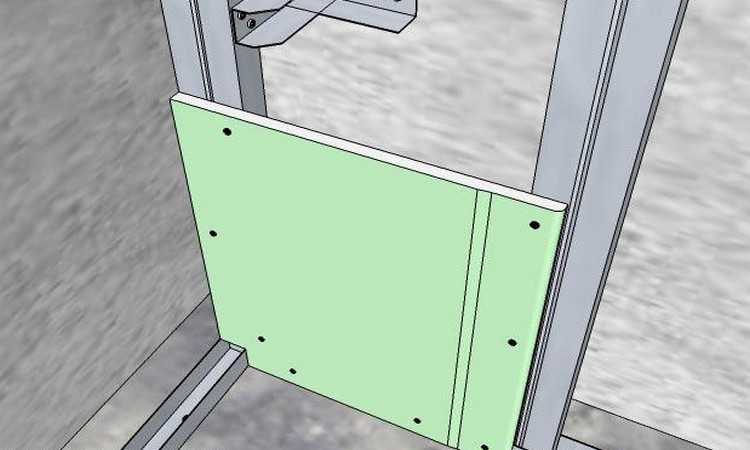

На этапе обшивки особого внимания требуют стыки, при использовании плит с прямыми кромками по краям нужно делать надрезы, при покупке марок с ПЛУК и УК таких проблем не возникает. Листы прикручиваются металлическим саморезами под прямым углом с шагом не более 15-20 см, (50-10 на участках проемов). Длина крепежей подбирается с учетом толщины ГКЛ и выступа на его края не менее 10 мм. Звукоизоляция укладывается между стоечным профилем, дополнительная фиксация необходима только для мягких разновидностей.

Вторую сторону перегородки обшивают после проверки правильности подключения проводки, к заделке стыков приступают через 2-3 дня. Помимо размещения по центру швов тонкой армирующей ленты из перфорированной бумаги или сетки из полимерных щелочеустойчивых волокон на эти участки наносится не менее 2 слоев высокопрочного гипсового раствора, разводимого строго по инструкции. Поверхность плит обрабатывается антисептиками, шпаклюется и слегка шлифуется.

С учетом обязательного перерыва на просыхание весь процесс занимает не менее недели. К декоративной отделке приступают только после вывода строительной влаги.

Советы и рекомендации

При ведении работ самостоятельно для исключения ошибок стоит изучить фото или видео-инструкции про то, как сделать перегородку из гипсокартона. При нулевом опыте составление сложных эскизов доверяют профессионалам. С целью упрощения процессов проектирования и монтажа все материалы рекомендуется покупать у специализированных производителей: Gyproc, Кнауф, Магма.

Меры по улучшению способностей к шумоизоляции обязательны, все участки контакта с капитальными строительными конструкциями разделяются уплотняющей лентой или промазываются силиконовым герметиком. Между ГКЛ без проблем размещается прослойка из минваты, со стороны кухонь, санузлов и других помещений с повышенной влажностью плиты звукоизоляции закрывается мембранными пленками. Для обеспечения пожарной безопасности для прокладываемой внутри электропроводки рекомендуется сделать защитный короб, в крайнем случае она просто крепится к каркасу.

Возможные ошибки

К явным нарушениям технологии монтажа перегородок из гипсокартона своими руками относят:

1. Отсутствие демпферной прослойки между направляющими в местах примыкания к капитальным конструкциям. Это приводит к резкому снижению способности к шумоизоляции комнаты и риску смещения и деформирования металлопрофиля.
2. Использование крепежных материалов низкого качества или недостаточной длины. На местах вкрутки дешевых саморезов с плохой защитой от коррозии проявляются ржавые пятна.
3. Игнорирование потребности усиления каркаса в местах закладки проемов, нагружаемых полок или на будущих участках размещения телевизора.
4. Нарушение шага установки несущего профиля в большую сторону. Рекомендуемые 60 см обусловлены как требованиями равномерного распределения веса ГКЛ, так и правилами монтажа – на 1 лист должно приходиться не менее 3 точек опор со схождением стыковочного шва соседних элементов точно по центру планки.
5. Выступание или чрезмерное утапливание шляпки саморезов на этапе обшивки. Для исключения риска перед нанесением грунта по поверхности ГКЛ проводят рукой или шпателем.
6. Игнорирование необходимости обработки швов, отсутствие армирующей ленты.
7. Прикручивание саморезов не под прямым углом.
8. Ведение работ при температуре в комнате ниже +10 °C.

Настенные перегородки — Видеоруководство по Revit

Из курса: Revit 2019: Профессиональный дизайн офисного интерьера

Стеновые перегородки

“

— [Инструктор] Одна вещь, о которой вы должны помнить, это то, какие стены вы размещаете в пространстве и каковы отраслевые стандарты для этих перегородок.

А также, как вы смотрите на эти стены. Другими словами, я собираюсь увеличить масштаб всего на секунду, и вы увидите, что эта стена на самом деле показывает вам, из чего она сделана, но вы не можете сказать, потому что наши тонкие линии не включены. Так что просто очень быстрый маленький инструмент для вас, это ввести TL, и теперь вы можете увидеть макияж стены. И это на самом деле важно, когда дело доходит до стеновых перегородок, потому что вы также должны показать, из чего сделаны эти перегородки. Итак, я собираюсь показать вам, как затем изменить разделы, которые находятся внутри вашего стандартного пакета Revit, чтобы они соответствовали тому, что вы собираетесь использовать. Итак, если вы перейдете к архитектуре, а затем нажмете на стену, вы, вероятно, заметите, что большинство стен, которые здесь есть, являются стенами довольно общего типа, и многие из них на самом деле могут даже не быть типами стен, которые вы собираетесь использовать в вашем пространстве. Эти стены остались с тех пор, когда Revit не обязательно был архитектурным продуктом, а был создан для других целей. Итак, первое, что я собираюсь сделать, это щелкнуть по одной из этих стен, и, поскольку стена является системным семейством, ее нельзя импортировать в нее. Ее можно только изменить или продублировать. Так что я просто пошел дальше и просто щелкнул по их стандарту, разделу четыре и семь восьмых дюймов, и я собираюсь продублировать его и добавить к нему кое-что. Итак, я собираюсь нажать на тип редактирования. А внутри здесь я собираюсь кое-что сделать. Я собираюсь спуститься для предварительного просмотра и открыть его, чтобы увидеть, из чего он сделан. А потом я нажму на дубликат. Обычно я предпочитаю дублировать маршрут, просто потому, что никогда не знаешь, когда тебе снова может понадобиться этот четырех- и семивосьмидюймовый раздел. Таким образом, вы не обязательно хотите избавиться от него, но вы просто хотите добавить его в свой файл. Я собираюсь пройти через это, и я на самом деле провел, возможно, некоторые исследования, прежде чем начал работать над своими проектами, и я принял решение, что мне нужна стена с определенным количеством часов огнестойкости, и, возможно, она должна иметь какой-то тип шумоподавления, потому что он идет между конференц-залами или, может быть, частными офисами. И поэтому он будет составлен немного по-другому. Есть несколько ресурсов, которые могут рассказать вам, как найти эти несколько элементов. Вы можете зайти на несколько веб-сайтов производителей Gyp Board, и они покажут вам несколько селекторов стен, которые вам помогут. Для этого я собираюсь сделать эту стену, и мне нравится быть конкретным, когда дело доходит до моего наименования моих стен, и я собираюсь сделать стену, сделанную из металлических стоек толщиной три и пять восьмых дюймов. и у него будет два слоя полудюймового гипса с обеих сторон. По сути, я собираюсь добавить два дюйма к трем и пяти восьмым, так что вся стена вместе будет иметь толщину пять и пять восьмых дюйма. Так что я собираюсь поставить это здесь. Салон пяти и пяти восьми дюймовые перегородки. И я считаю, что это взвешенная стена за один час. Так что я собираюсь сказать это хорошо. Теперь мне нужно пойти туда, где написано «структура» или «конструкция», а затем «структура». И я нажму на редактирование. Что это затем делает, так это переводит вас в инструмент редактирования сборки стены. Итак, первое, что я хочу сделать, это, во-первых, я возьму это из деревянного материала, а затем из металлического материала. Обычно, когда вы делаете внутреннюю отделку коммерческого помещения, это будет металлическая стойка. Итак, я нажму там, где написано «материал», где написано «три структуры», и вместо слова «дерево» я нажму кнопку с эллипсом в конце, и она откроет мою библиотеку материалов. Если вы заметили, что этот шаг занимает немного больше времени, чем у меня, одна вещь, которую вы, возможно, захотите сделать при открытии Revit в первую очередь, это щелкнуть библиотеку материалов и открыть ее, и что это делает, это получает загружается в ваше рабочее пространство, а затем в следующий раз, когда вы нажимаете на это, это не займет много времени. Итак, я пойду и поищу металлическую шпильку, которая уже здесь. Есть несколько способов сделать это. Вы можете просто прокрутить и посмотреть, видите ли вы слой с металлическими шипами, или вы можете перейти к окну поиска и ввести металл, и он отфильтрует все, что не является металлом, и покажет вам только то, что было классифицировано как металл или металл.

вы даже можете получить более конкретную информацию, и вы можете сказать стад, и он покажет вам все различные гвоздики, которые у вас есть внутри вашего браузера материалов. А для меня здесь металлическая заклепка, так что я просто нажму на нее и скажу «хорошо». Вы все теперь заметили, что теперь на материале написано слой металлического шпильки. Еще я сказал, что собираюсь изменить его толщину. Так что я собираюсь изменить его с металлической шпильки в три с половиной дюйма на металлическую шпильку в три и пять восьмых дюймов. Кроме того, я сказал, что собираюсь добавить еще один слой Gyp Board с каждой стороны, потому что я собираюсь получить очень высокий рейтинг NRC. Итак, я нажму там, где написано «Готово», и нажму номер один. И вы должны на самом деле убедиться, что вы нажимаете на цифры. Это не позволит вам выбрать его каким-либо другим способом. Я собираюсь нажать вставить. Отсюда вы все теперь заметите, что он добавил еще один слой к этой стене. Я собираюсь изменить его функцию, чтобы закончить его. Итак, у меня есть финиш один и финиш два. И на самом деле, как правило, путь, по которому это происходит, ближе всего к ядру, который получает номер один. Так что этот получит номер один, затем номер два. И первый получит номер два. Если это имеет смысл. Итак, завершите второй слой, который является наиболее законченным внешним слоем, а законченный слой — следующим слоем под ним. Затем я собираюсь перейти к материалам, теперь я собираюсь щелкнуть библиотеку материалов и еще раз, я могу либо ввести Gypsum, и он, вероятно, появится быстрее, либо это в алфавитном порядке, я могу искать для гипса. Это еще одна причина, по которой важно, как вы называете свои материалы, чтобы вам было намного легче их найти. Так что я просто нажму на гипсокартон и скажу, что все в порядке. Затем я собираюсь пройти и изменить обе эти толщины на правильный тип толщины, который, как я уже сказал, будет составлять полдюйма. Вы заметили, что все, что я сделал, это избавился от нуля, и я могу ввести его. Или вы можете сделать это таким образом, когда все уже для вас, и вы просто меняете числа. Итак, у нас получилось два слоя с этой стороны. Теперь мне нужно добавить два слоя на другую сторону, и вы заметите, что есть внешняя и внутренняя сторона. Хотя во внутренней перегородке это не так важно. Только когда вы делаете какую-то одностороннюю стену, она будет одинаковой с обеих сторон. Так что я нажму там, где написано номер шесть. Затем я снова нажму «Вставить». Как я уже сказал, самый внешний слой материала будет финишным вторым. И тогда следующий из них получит финишный. А потом я снова нажму на библиотеку материалов, потому что гипсокартон был последним, что у меня было. Это уже осталось, поэтому все, что мне нужно сделать, это нажать «ОК». И снова мне нужно изменить толщину. Одна половина дюйма. И полдюйма. И теперь у меня есть еще одна стена. Другая причина, почему это было важно, убедиться, что вы используете именно тот материал, который должен быть, и правильную толщину, потому что наверху вы заметите, что эти числа изменились. Изменялось сопротивление или число R, или изменялось значение R и изменялось число тепловой массы. Они пригодятся. Особенно, когда вы делаете какой-либо устойчивый проект или если вы делаете любой тип проектов, в которых вы делаете материальные взлеты. И материал имеет значение. И его толщина имеет значение, так что вы можете сделать правильную оценку. Итак, теперь, когда они там, я нажму «ОК». И я снова нажму «ОК». Теперь у меня есть основная стена в пять и пять восьмых дюйма внутри моего проекта. И вот как вы будете это делать, когда будете добавлять какие-либо стеновые сборки в свой проект.

Содержание

Часто задаваемые вопросы (FAQ) – Gypsum Association

Отдел технических услуг GA предоставляет ответы на часто задаваемые вопросы об установке, отделке, хранении и обращении с изделиями из гипсовых панелей. Часто задаваемые вопросы по видео здесь.

Что такое гипсовая панель типа X?

Гипсовые панели типа X присутствуют на рынке уже несколько десятилетий и являются стандартом для строительства огнестойких конструкций. Но что именно представляет собой гипсовая панель типа X? Набор изменений кода для Международных норм 2024 года определяет панель типа X в строительных нормах, чтобы предотвратить путаницу, уточнить термин и согласовать термин с определением ASTM. Ниже приведена формулировка 9.0029 International Building Code :

Тип X: Продукт из гипсовых панелей со специальными добавками в сердцевину для повышения огнестойкости в соответствии с применимыми стандартами, перечисленными в Таблице 2506.2.

Следует отметить, что таблица 2506.2 включает множество различных стандартов для различных видов изделий из гипсовых панелей. Большинство этих стандартов определяют тип X более подробно.

Утверждены также соответствующие предложения для Международного пожарного кодекса и Международного Жилищного кодекса.

В чем разница между «гипсокартоном» и «гипсокартоном»?

Лучший способ ответить на этот вопрос — обратиться к определениям в Стандартной терминологии ASTM C11, касающейся гипса и связанных с ним строительных материалов и систем. Гипсокартон определяется как «общее название семейства листовых продуктов, состоящих из негорючей сердцевины, в основном из гипса с бумажным покрытием». Это будет включать такие продукты, как настенные панели. Изделия из гипсовых панелей определяются как «общее название семейства листовых изделий, состоящих в основном из гипса». Изделия из гипсовых панелей включают гипсокартон, а также изделия с другими облицовочными материалами, такими как обшивка из стекломата. По существу, изделия из гипсовых панелей — это общий термин, который охватывает все листовые изделия с гипсовой сердцевиной.

Крупный пожар произошел совсем рядом с моей стройплощадкой, где хранились стеновые панели для установки. Меня беспокоит вред от дыма. Как узнать, пригодна ли плата для установки?

Осмотрите плату на наличие дыма. Ущерб от дыма очень субъективен. Некоторые люди утверждают, что чувствуют запах дыма в запечатанных и перекрашенных комнатах спустя годы после пожара. Другие люди никогда не улавливают ни намека на запах. Всегда лучше, чтобы решение принимал сертифицированный/лицензированный инженер или инспектор по пожарной безопасности. Если вы сомневаетесь, не рискуйте: замените плату.

Как восстановить поврежденную бумагу на настенной панели?

Поврежденную бумагу можно просто покрыть шовным герметиком. Для получения дополнительной информации о ремонте огнестойкой конструкции см. GA-225 «Ремонт огнестойких систем изделий из гипсовых панелей».

Если общая сборка в Руководстве по проектированию огнестойкости и звукоизоляции GA-600 отмечает 1-дюймовый деревянный черновой пол или 1-дюймовый T&G (шпунт и канавка) черновой пол, он интерпретируется как фанера или может быть интерпретирован как 1 x 6 дюймов. диагональ?

Черный пол можно интерпретировать как фанеру или диагональ 1 x 6 дюймов.

Можно ли добавить в сборку упругие каналы, если они изначально не указаны в Руководстве по проектированию огнестойкости и звукоизоляции GA-600?

Зависит: Если отказоустойчивые каналы показаны как необязательные в системе UL или другой системе, на которой основана сборка GA-600, тогда могут быть добавлены отказоустойчивые каналы. Если устойчивые каналы не предусмотрены в системе, лежащей в основе проекта, их можно не добавлять.

Для чего нужны горизонтальные связи средней высоты в стене и когда они нужны?

Горизонтальные распорки средней высоты в стеновой системе предназначены для придания жесткости стене для управления боковыми нагрузками, воздействующими на стены. Например, экстремальные погодные условия и землетрясения воздействуют на стены боковыми силами, которые могут привести к их наклону и даже обрушению. Горизонтальные распорки средней высоты требуются, когда такие распорки требуются либо в соответствии с проектом, либо в соответствии со строительными нормами и правилами.

Как предотвратить рост плесени на гипсокартоне?

Гипсовые панели, особенно гипсокартонные листы с бумажным покрытием, должны постоянно оставаться сухими, чтобы предотвратить рост плесени. Просмотрите публикацию GA-238-2016 «Руководство по предотвращению роста плесени на гипсокартоне». В этом кратком справочном издании приводятся рекомендации по транспортировке, хранению, обращению, применению и техническому обслуживанию.

Как узнать, следует ли заменить гипсокартон после того, как он был залит водой?

Вам понадобится ссылка GA-231-15 Оценка повреждения гипсокартона водой . В частности, необходимо заменить гипсокартон, подвергшийся воздействию сточных вод или паводковых вод. Уровни бактерий, таких как кишечная палочка, могут быть в сотни раз выше безопасных уровней в паводковых водах. Также могут присутствовать углеводороды из подземных резервуаров для хранения газа и утечки топлива из затопленных транспортных средств. Часто гипсокартон в любом случае необходимо снять, чтобы оценить нижележащую подконструкцию.

Есть ли способ убедиться, что гипсокартон, выбранный для реставрации моего дома, соответствует нормам?

Ссылка GA-1000-2017 Идентификация гипсокартона . Эта двухстраничная публикация поможет вам определить критерии, действующие в США и Канаде для продажи и укладки гипсокартона. Использование гипсокартона, соответствующего стандарту ASTM C1396, поможет избежать конкретных нарушений местных норм. Никогда не используйте плату, на которой нет соответствующей маркировки. Строительные нормы и правила в Соединенных Штатах требуют, чтобы каждый отдельный лист гипсокартона имел следующую информацию, четко напечатанную на задней поверхности каждой плиты, параллельно краю плиты:

• Название компании-производителя или уникальный буквенный код, идентифицирующий название компании-производителя. Решение о печати названия компании или создании и использовании уникального кода остается на усмотрение компании.
• Код, идентифицирующий производственное предприятие и, если применимо на многолинейном предприятии, производственную линию.
• Код, определяющий дату и время изготовления.
• Страна-изготовитель, обозначенная трехбуквенным кодом в ISO 3166-1. Код США — USA. Код Канады — CAN.

Как правильно хранить гипсокартон на строительной площадке, чтобы предотвратить повреждение от влаги?

Страницы 8 и 9 документа GA-801-2017 Обращение с изделиями из гипсовых панелей и их хранение: руководство для дистрибьюторов, розничных продавцов и подрядчиков содержит рекомендации по хранению изделий из гипсовых панелей на строительных площадках. В GA-801-2017 отмечается, что изделия из гипсокартона должны быть доставлены непосредственно перед монтажом. Эта практика помогает свести к минимуму повреждение материала и снижает риск роста плесени в окружающих областях с повышенной влажностью. В GA-801 также указано, что панели следует хранить в закрытом крытом сухом месте, например в гараже, чтобы свести к минимуму воздействие дождя и т. д.

Нужно ли после пожара заменить гипсокартон в помещениях, где произошел пожар? Как быть с помещениями без воздействия огня?

Это очень сложный вопрос, связанный с воздействием огня, тепла, воды и дыма. Во-первых, давайте рассмотрим только огонь и тепловое воздействие в результате пожара. Для огнестойких сборок в Руководстве по проектированию огнестойкости и звукоизоляции GA-600, указано: «Намерение заключается в том, чтобы классификации регистрировали характеристики в течение периода воздействия и не должны рассматриваться как определяющие пригодность для использования после воздействия огня. ». Поэтому любой узел, непосредственно подвергшийся воздействию огня, должен быть перестроен. Для номинальных сборок, не подвергающихся непосредственному воздействию огня, всегда лучше, чтобы сертифицированный / лицензированный инженер или инспектор по противопожарной защите оценил их и определил, способны ли они по-прежнему работать в соответствии с проектом при будущем пожаре. Для неогнестойких сборок, подвергающихся непосредственному воздействию огня, также предлагается замена, поскольку открытая гипсокартонная плита подверглась бы достаточному нагреву для начала прокаливания. Плита может быть хрупкой, бумажная поверхность сгорела и т. д. Опять же, для гипсокартона в незащищенных помещениях степень замены, если таковая имеется, должна определяться экспертом. Однако пожары также приводят к воздействию дыма и воды. Воду легче всего оценить. Во-первых, очень важно определить, сухие и неповрежденные ли шпильки и другие материалы в полости стены. Вполне вероятно, что хоть часть гипсокартона будет снята для осмотра полости и потребует замены. Если можно убедиться, что содержимое полости стены сухое и неповрежденное, необходимо провести тщательный осмотр самой плиты: Панели должны быть сухими и без плесени, а бумажная облицовка полностью неповрежденной. Если вы сомневаетесь, не рискуйте и замените плату. Ущерб от дыма очень субъективен. Видимые повреждения от дыма, такие как следы сажи, должны быть устранены. Некоторые люди утверждают, что чувствуют запах дыма в запечатанных и перекрашенных комнатах спустя годы после пожара. Другие люди никогда не улавливают ни намека на запах. Существуют лицензированные и связанные с реставрацией службы, и следует проконсультироваться с этими специалистами, чтобы определить, возможна ли реставрация без замены.

Необходимо ли проклеивать лентой стыки базовых слоев многослойных гипсокартонных систем с классом огнестойкости для поддержания класса огнестойкости?

Нет. В многослойных системах стыки и крепления в базовых слоях закрыты и защищены вышележащими слоями гипсокартона.

Система, которую я устанавливаю, требует «крутых» гвоздей. У меня возникли проблемы с поиском запаса этих гвоздей в моем районе. Каким гвоздем можно заменить холодный гвоздь?

Любой гвоздь, длина, диаметр стержня и диаметр головки которого равны или превышают размеры, указанные для холодного гвоздя в описании системы, может быть заменен холодным гвоздем.

В протестированном/зарегистрированном противопожарном устройстве, каков допуск на расстояние между крепежными элементами, описанными в системе?

Работая с UL, GA и ее члены определили, что примерно ± 1 дюйм (± 25,4 мм) является приемлемым допуском в зазоре, определенном в огнестойкой сборке.

Гипсокартон должен быть обработан и окрашен?

В соответствии со стандартными техническими условиями ASTM C1396/C1396M для гипсокартона , раздел 13.1, «Гипсокартон, за исключением предварительно декорированного гипсокартона, предназначен для использования в качестве подложки. Поверхности гипсокартона должны быть ровными и не иметь дефектов, делающих его непригодным для отделки и окончательной отделки. Гипсокартон должен быть установлен и обработан до указанного уровня в соответствии со спецификацией C840». Все гипсокартонные плиты, используемые для внутренних стен и потолков, должны быть обработаны лентой и шовным герметиком, нанесенным на стыки и внутренние углы, а также соответствующей грунтовкой и краской. Применение этих материалов защищает целостность гипсокартона. Обратите внимание, что в огнестойкой системе, которая включает в себя несколько слоев стеновых панелей, только видимая поверхность плиты должна быть обработана лентой, шовным герметиком, грунтовкой и краской. Краска и грунтовка не нужны только в скрытых областях, которые практически не используются или не используются активно, например, чердаки и надпотолочные пространства. Краска и грунтовка для этих участков не требуются, но для обеспечения огнестойкости требуется лента и шовный герметик. Чтобы определить уровень отделки, подходящий для конкретной ситуации, включая изделия из гипсокартона, используемые в качестве основы для плитки, в качестве основы для текстурированной отделки, обоев и красок различных оттенков, а также более светлых и темных тонов, обратитесь к GA-214-2015. , Рекомендуемые уровни отделки для гипсокартона, стекломата и армированного волокнами картона , доступны в книжном магазине GA.

Какие соображения следует учитывать при проектировании и строительстве ограждений из огнеупорных гипсовых панелей для воздуховодов?

Огнестойкие ограждения воздуховодов, особенно трехсторонние, обеспечивают уникальные и сложные сценарии проектирования и строительства. Во многих случаях они состоят из огнеупорного стенового узла для вертикальных «боковых» поверхностей и огнестойкой горизонтальной мембраны для «дна» ограждения. В большинстве случаев в нормах указано, что огнестойкие ограждения вокруг воздуховодов должны быть симметричными (т.е. внутренняя часть любой плоскости должна быть идентична внешней). Цель состоит в том, чтобы независимо от того, находится ли огонь внутри или снаружи ограждения, он имел одинаковую степень ограничения. Если сборка асимметрична, но проверена и сертифицирована в обоих направлениях и соответствует требуемым критериям огнестойкости, она приемлема. При проектировании корпуса помните, что системы, разработанные/испытанные для вертикальных поверхностей, нельзя произвольно использовать на горизонтальной (т.е. нижней стороне) корпуса. Это относится к настенным системам, которые нельзя произвольно использовать в системах «пол-потолок». Наконец, система должна быть построена так, как были протестированы отдельные сборки. В специальном корпусе воздуховода опоры для узлов должны быть закреплены и т. д. в соответствии с чертежами для этой системы. Кроме того, конструкции системы, адаптированные из испытанных стеновых или напольно-потолочных конструкций, должны поддерживаться/строиться в соответствии с чертежами полной системы, включая конструктивные элементы нужного размера, промежутки, крепежные детали и т. д. В конце концов, проконсультируйтесь с пожарным Инженер-конструктор обычно является очень хорошей идеей при работе с огнестойким корпусом воздуховода.

Что такое тепловой барьер? Какие изделия из гипсовых панелей можно использовать в качестве теплоизоляционных материалов?

Термический барьер представляет собой материал, который обеспечивает некоторую защиту от тепла для веществ, которые могут плавиться или гореть. Стандарт Национальной ассоциации противопожарной защиты (NFPA) NFPA 275 предлагает метод оценки противопожарных характеристик теплового барьера. Испытание на огнестойкость при передаче температуры и испытание на огнестойкость используются для оценки способности материала предотвращать воспламенение от стандартного воздействия огня или отсрочивать его возникновение. Ссылка на код часто гласит: «[Рассматриваемый материал] должен быть отделен от внутренней части здания одобренным тепловым барьером, состоящим из гипсокартона толщиной 1/2 дюйма (12,7 мм) или материала, испытанного в соответствии с и соответствует критериям приемлемости как испытания на огнестойкость при передаче температуры, так и испытания на огнестойкость согласно NFPA 275». Как указано в тексте выше, гипсокартон толщиной ½ дюйма является термическим барьером, как и гипсокартонные панели большей толщины, если они применяются как часть огнестойкой системы. Хотите узнать больше? Прочтите Термические барьеры и барьеры воспламенения для производства напыляемой полиуретановой пены.

Каковы допустимые допуски на швы в гипсовых конструкциях?

Стыки между плитами в огнестойких конструкциях должны иметь «умеренный контакт», что означает, что гипсокартонные плиты должны соприкасаться, а зазоры должны быть минимальными. Все зазоры и стыки в таких узлах должны быть надлежащим образом проклеены и заполнены компаундом. Справочник огнестойкости UL указывает на зазор/соединение не более 1/8 дюйма (3,2 мм) вокруг электрических коробок, хотя в полевых условиях это может быть трудно достичь и измерить. Все зазоры должны быть заполнены шовным герметиком, огнестойким герметиком или другими подходящими материалами/средствами в соответствии с местными нормами. В нестандартных конструкциях швы с допуском до ¼” (6,4 мм) допустимы при заполнении схватывающимся универсальным шовным герметиком. Обратите внимание, что тип состава, используемого для предварительного заполнения зазоров в швах, должен быть совместим с составами, используемыми для оклейки и отделки стен и/или потолка. Более подробная информация о допуске соединения содержится в документе № 500-103 Бюро северо-западных стен и потолков 9.0079 Зазоры в стыках гипсокартона доступны здесь.

Стандартной практикой является монтаж изделий из гипсокартона таким образом, чтобы между плитой и полом оставался зазор ¼ дюйма. Означает ли это, что между доской и полом необходимо заделать огнестойкую стеновую сборку?

Чаще всего ответ положительный. Кроме того, огнеупорные стены часто выполняют роль противодымной стены, которую необходимо законопатить. И хотя некоторые могут рассматривать это как контрольное соединение, само соединение обычно не проверяется в большинстве сборок.0079 Международного строительного кодекса  рассматривает эту противопожарную защиту в Разделе 715, как указано в Разделе 708: 708.8 Суставы. Стыки, выполненные в противопожарных перегородках или между ними, должны соответствовать Разделу 715. 715.1 Общие. Стыки, установленные внутри или между огнестойкими стенами, полом или элементами пола/потолка и крышами или узлами крыши/потолка, должны быть защищены утвержденной системой огнестойких соединений, предназначенной для сопротивления проникновению огня в течение периода времени не менее требуемый класс огнестойкости стены, пола или крыши, внутри или между которыми установлена ​​система. Огнестойкие соединительные системы должны быть испытаны в соответствии с разделом 715.3. Исключение: огнестойкие соединительные системы не должен  требоваться для соединений во всех следующих местах:

1. Этажи в пределах одной жилой единицы.
2. Полы, где стык защищен ограждением шахты в соответствии с разделом 713.
3. Полы внутри атриумов, где пространство, прилегающее к атриуму, включено в объем атриума в целях противодымной защиты.
4. Этажи в торговых центрах.
5. Полы и пандусы в открытых и закрытых гаражах или сооружениях, построенных в соответствии с разделами 406.5 и 406.6 соответственно.
6. Антресольные этажи.
7. Стены, в которых разрешено иметь незащищенные проемы.
8. Крыши, где разрешены проемы.
9. Контрольные соединения, максимальная ширина которых не превышает 0,625 дюйма (15,9 мм), испытанные в соответствии с ASTM E 119 или UL 263.

715. 1.1 Сборка навесной стены. Пустота, образовавшаяся на пересечении узла пола/потолка и узла наружной навесной стены , должна быть защищена в соответствии с Разделом 715.4. Дополнительную информацию по теме противопожарной защиты можно получить у производителя противопожарной защиты или в Международном совете по противопожарной защите www.firestop.org/.

Что такое R-значение и как я могу рассчитать R-значение стеновой сборки, показанной в GA-600 Руководство по проектированию огнестойкости и звукоизоляции ? Наконец, почему меня просят это сделать?

Значение R (значение сопротивления) измеряет способность материала или сборки сопротивляться передаче тепла. Энергетические коды ужесточились за последние несколько циклов кодов, поэтому требования R-коэффициента для наружных стен и кровельных конструкций изменились. Поскольку нормы стали менее предписывающими и более ориентированными на производительность, расчет R-значений становится обязанностью проектной группы. В GA не указаны R-значения для стеновых сборок из-за высокой степени изменчивости между тем, что показано в GA-600, и тем, что фактически построено. Общие элементы, такие как упругие каналы, более толстые стойки, уменьшенное расстояние между стойками или балками, различное количество и типы изоляции и т. д., являются переменными, которые разрешены для любой системы в соответствии с Общими пояснительными примечаниями в GA-600. Такие переменные, как тип покрытия, также играют роль в общем значении R. Тем не менее, вычисление значения R для сборки не представляет особой сложности, так как оно представляет собой сумму значений R отдельных слоев с учетом близости шпилек. ASHRAE, ICC, DOE и другие разработали приемлемую практику и методы для расчета R-значений. Один онлайн-инструмент на основе ASHRAE Справочник по основам доступен на сайте www.ekotrope.com/r-value-calculator/. Быстрый онлайн-поиск предоставит дополнительные онлайн-инструменты для выполнения этих расчетов.

Я понимаю, что даже гипсовые панели, устойчивые к плесени/влаге, нельзя использовать в так называемых «влажных помещениях». Можете ли вы объяснить, где этот продукт может и не может быть использован?

Гипсовые панели, устойчивые к плесени и влаге, отлично подходят для использования в зонах с высокой влажностью и даже там, где ожидается случайное попадание брызг воды. Соответствующие зоны включают туалетные комнаты, прилегающие к душевым или ваннам, за прилавком / нижним шкафом, где расположена сантехника, а также в прачечных, грязевых комнатах и ​​​​т. Д. Однако ни коды моделей, ни Совет по плитке Северной Америки (TCNA) Справочник позволяет использовать эти панели за плиткой в ​​зоне душа или ванны или в качестве основания под кастрюлей или вокруг бассейна или сауны. Чтобы узнать о допустимых материалах во влажных зонах, обратитесь к местным нормам или TCNA.

Существуют ли специальные указания Гипсовой ассоциации относительно необходимости замены гипсокартона после пожара?

Короткий ответ — нет. Любая гипсокартонная плита, поврежденная пожаром или в результате тушения пожара, должна быть заменена; однако доска, которая просто подвергалась воздействию дыма, не имеет четких критериев замены. В этом случае замена будет определяться в каждом конкретном случае владельцем, подрядчиком и страховой компанией.

У меня есть проект реконструкции, в рамках которого мне необходимо установить огнеупорную сборку пола/потолка, рассчитанную на 1 час, которая также имеет звукоизолирующие характеристики. Я нашел сборку в Руководстве по проектированию огнестойкости и звукоизоляции , которая сопоставима, но использует двутавровые балки того же размера, что и деревянные балки, которые у меня есть в этом проекте. Могу ли я использовать эту сборку?

Ответ на этот вопрос, как и на многие другие вопросы, полученные в отделе технических услуг Гипсовой ассоциации, содержится в 9Общие пояснительные примечания руководства 0079. Примечание 19, стр. 20, в издании 22 ^и Руководства , GA-600-2018, дает ответ: «Указанные размеры каркаса пола-потолка и крыши-потолка или размеры фермы минимум . Допускается использование балок или ферм большего размера (глубины) в системах с металлическим или деревянным каркасом.
