Ethernet кабель.

Витая пара. Характеристика. Распиновка.

Так что же из себя представляет Ethernet кабель, (витая пара). Это кабель, у которого под общей изоляцией находится восемь проводов, которые скручены по два провода в месте и того выходит четыре пары проводов.

Эти провода дополнительно изолированы экраном. Каждая внутренняя жила кабеля имеет собственную изоляцию.

Категории Ethernet кабеля.

Эта табличка показывает рабочую частоту и скорость передачи сигнала ethernet кабеля. Обращаю ваше внимание на то, что в этой таблице указаны только те категории кабеля, которые присутствуют в продаже. А такие категории ethernet кабеля (витой пары) как 1,2,4 уже сняты с производства, поэтому их и нет в таблице.

Как можно исходить из таблицы, самая быстрая категория 7-A. Соответственно такой кабель и стоит дорого. Так же стоит учитывать, что таких показателей в 100 Гбит/сек можно будет получить с длинной кабеля не более 50 метров. А вот модели третей категории всегда будут не экранированы. Эту третью категорию используют для телефонных линий, а вот для интернета они не подходят. На день написания этой статьи по большинству используют витую пару категории 5e и 6.

Экранированный Ethernet кабель и его разновидности.

Во избежание радио помех, целесообразно будет использовать экранированный Ethernet кабель. Если ваша витая пара будет проходить возле источников магнитного поля (трансформаторы, электроприборы), а также другое оборудование имеющее электромагнитное излучение. В такой ситуации экранированный Ethernet кабель себя оправдывает.

В обычной же ситуации подойдёт не экранированный Ethernet кабель, который маркируется UTP.

Вот маркировки экранированных Ethernet кабелей, которые защитят сигнал от помех. Маркируются они по разному, это зависит от разновидности экрана.

  1. FTP — у него фольгированный экран, общий для всех пар.
  2. SFTP — у этого кабеля есть общий внешний экран из фольги и по отдельному экрану для каждой пары.
  3. STP — имеется отдельный экран для каждой пары, а общий внешний экран кабеля состоит из стальной оплётки.
  4. U/STP — у каждой пары есть свой защитный экран, а вот общий защитный экран у этого Ethernet кабеле отсутствует.
  5. SF/UTP — этот Ethernet кабель имеет два наружных экрана, сделаны из фольги в виде медной сетки. И ещё этот кабель характеризуется дренажным проводом, который располагается между защитными элементами.

Ниже в таблице расписаны технические параметры.

Дополнительные параметры витой пары.

По мимо выше упомянутых параметров, есть ещё и другие различия. Модификации Ethernet кабеля (витой пары) имеют отличия по материалу проводников.

Для этих проводников используют такие металлы:

  1. Алюминий.
  2. Сталь.
  3. Алюминий который имеет медное покрытие.
  4. Медь.

Естественно витая пара с медным проводником, будет предпочтительнее. Именно он будет надёжнее себя вести на изгибах, а так же лучше будет проводить сигнал.

Необходимо знать:

Каждый кабель имеет основной и второстепенный цвет. Последний будет белым. А что бы в Ethernet кабеле произвести обмен данными, необходимо что бы жилы из разных пар не соприкасались.

Сам коннектор RJ45, для опрессовки Ethernet кабеля (витой пары) имеет нумерованные контакты.

  • 1 и 2 — (Tx) Несёт ответственность за передачу информации.
  • 4 и 5  — Располагаются по середине, они используются для реализации «PoE» (телефонных и интернет подключений).
  • 3 и 6 — (Rx) Несут ответственность за приём данных.
  • 7 и 8 — Нужны для реализации питания Ethernet кабеля «PoE».

Внимание: Контакты проводников которые свиты во вторую и третью пару, имеют разные функции. Их расположение идёт не по порядку.

А вот первая и четвёртая пара не используется в обмене информацией. Но это будет верно только для DTE девайсов, которые оснащены LAN интерфейсом с DTI (серверов, роутеров). А так же существуют порты MDI-X, у них контакты расположены немного по другому (Rx — вторая), а (Tx —  третья) пара. Эти порты используют в хабах, свитчах и других устройствах типа DCE.

Схема распиновки Ethernet кабеля:
  1. Способ. Прямой обжим, самый распространённый способ обжима витой пары. По схеме 568А и 568В. Используется чаче всего для подключения компьютера и коммутатора (свитч), компьютера и роутера, а также если ваши коммутаторы не сильно древние, то их можно подключить между друг другом.

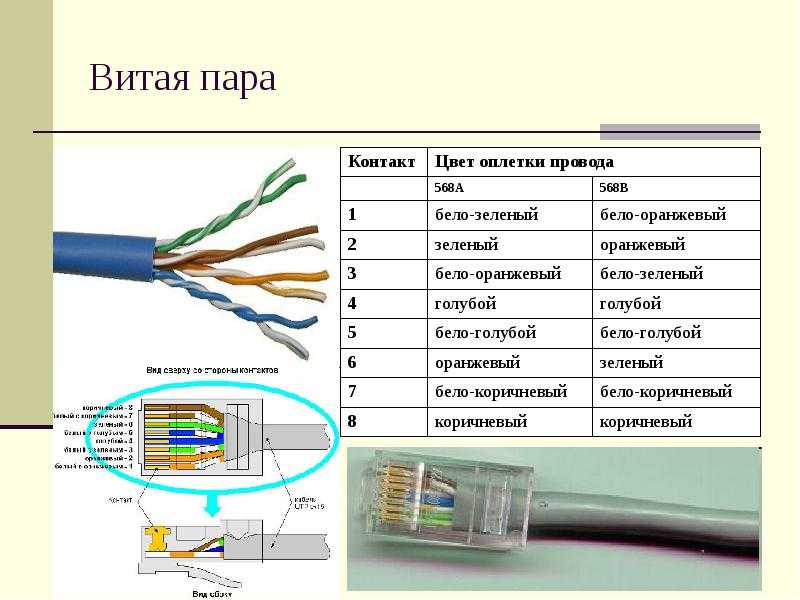

Схема распиновки витой пары по схеме 568А. С двух сторон коннектор RJ45 зажимается одинаково.

  1. Бело — Зелёный
  2. Зелёный
  3. Бело — Оранжевый
  4. Синий
  5. Бело — Синий
  6. Оранжевый
  7. Бело — Коричневый
  8. Коричневый

Ещё один вариант прямого обжима, но уже по схеме 568B.

  1. Бело — Оранжевый
  2. Оранжевый
  3. Бело — Зелёный
  4. Синий
  5. Бело — Синий
  6. Зелёный
  7. Бело — Коричневый
  8. Коричневый

2. Способ. Перекрёстный обжим витой пары. (Кроссовер). Этот способ чаче всего используется между двумя компьютерами, ноутбуками. А точнее говоря между двумя сетевыми картами.

Этот способ используется при подключении древнего коммутатора, роутера, между друг другом. Но современные сетевые карты автоматически сами определяют какой тип обжима у вас в кабеле. По этой причине, нет необходимости для современных сетевых карт обжимать перекрёстным способом.

Но если ваша сетевая карта старенькая, то придётся применить обжим перекрёстным способом.

  1. Бело — Зелёный                         1. Бело — Оранжевый
  2. Зелёный                                      2. Оранжевый
  3. Бело — Оранжевый                   3. Бело — Зелёный
  4. Синий                                          4. Синий
  5. Бело — Синий                             5. Бело — Синий
  6. Оранжевый                                6. Зелёный
  7. Бело — Коричневый                 7. Бело — Коричневый
  8. Коричневый                              8. Коричневый

Этот перекрёстный способ обжима Ethernet кабеля позволяет пропустить скорость интернета 100 Мбит/с.

Вот на этом и будем завершать эту статью. Я в ней указал все основные параметры витой пары, показал распиновку прямым и перекрёстным способом. Эта информация поможет вам выбрать нужный Ethernet кабеля под ваши условия и сделать обжим витой пары необходимым вам способом.

Кабели

Ethernet UTP — Roy’s Wiki

Cisco‎ > ‎Учебный материал CCENT‎ > ‎

Кабель Ethernet UTP

Разводка кабелей UTP для 10BASE-T и 100BASE-TX

Два сотрудничающая отраслевая группа, Ассоциация телекоммуникационной промышленности (TIA) и Альянс электронной промышленности (EIA), определяют стандарты для Кабели UTP, цветовая маркировка проводов и стандартная распиновка кабелей.

.

Стандартные выводы кабелей Ethernet EIA/TIA



Примечание Для кабеля UTP требуется две пары проводов для 10BASE-T и 100BASE-TX и четыре пары проводов для 1000BASE-T.


Чтобы построить работающую локальную сеть Ethernet, вы должны выбрать или построить кабели с правильной разводкой выводов на каждом конце кабеля. 10BASE-T и 100BASE-TX Ethernet определяют, что одна пара должна использоваться для отправки данных в одном направлении, а другая пара используется для отправки данных в другом направлении. В частности, сетевые адаптеры Ethernet должны отправлять данные, используя пару подключенных к контактам 1 и 2 — другими словами, пара 3 по распиновке T568A стандарт. Точно так же сетевые адаптеры Ethernet должны получать данные, используя пара на выводах 3 и 6 — пара 2 по стандарту T568A. Зная, что делают сетевые адаптеры Ethernet, концентраторы и коммутаторы делают обратное — они получают по паре на контакты 1,2 (пара 3 на T568A) и отправляют по паре на контакты 3,6 (пара 2 на T568A).

 Local Cable End
 Remote Cable End
 1  1
 2  2
 3  3
 6  6

Показанная сеть использует прямой кабель. Прямой кабель используется, когда устройства на концах кабеля используют противоположные контакты, когда они передают данные. Однако при подключении двух устройств, которые оба используют одни и те же контакты для передачи, распиновка кабеля должна быть настроена на поменять местами пару проводов. Кабель, который меняет местами пары проводов внутри кабеля называется перекрестным кабелем. Например, многие локальные сети внутри предприятия сеть использует несколько коммутаторов с кабелем UTP, соединяющим переключатели.

Поскольку оба коммутатора отправляют по паре на контакты 3,6 и принимают по паре на контакты 1,2, кабель должен поменять местами или пересечь пары. На следующем рисунке показано несколько концептуальных изображений перекрестного кабеля

.

3 6 9

Местный конец кабеля
 Удаленный конец кабеля
1 3
2 6
3
 6  2
9000
 Устройства, передающие на 1,2 и принимающие на 3,6
 Устройства, передающие на 1,2 и принимающие на 3,6
PC NICS
HUBS
Маршрутизаторы Переключатели
Беспроводные точки доступа (Ethernet Interfaces)


Кабель 1000BASE-T

Гигабит Ethernet имеет концепцию прямого и перекрестного кабелей. с незначительной разницей в перекрестных кабелях. Распиновка для прямой кабель одинаковый — контакт 1 к контакту 1, контакт 2 к контакту 2 и скоро. Перекрестный кабель пересекает ту же двухпроводную пару, что и перекрестный кабель для других типов Ethernet — пара на контактах 1, 2 и 3,6 — а также пересечение двух других пар (пара на штырях 4,5 с пара на контактах 7,8).


Если у вас есть некоторый опыт установки локальных сетей, вы можете подумать что раньше вы использовали неправильный кабель (прямой или кроссовер), но кабель работал. Коммутаторы Cisco имеют функцию, называемую auto-mdix, который замечает, когда используются неправильные выводы кабелей. Этот Функция корректирует логику коммутатора и заставляет кабель работать. Для экзаменов, будьте готовы определить, правильный ли кабель показан на цифры.





Как отличить T568A и T568B кабеля Ethernet RJ45?

Перейти к основному содержанию

Кабель Ethernet

можно легко найти в нашей повседневной жизни. Кабель Ethernet имеет цветовую маркировку, если вы внимательно посмотрите на него. Последовательности проводки с цветовой кодировкой существуют в качестве стандарта кабельной промышленности. Таким образом, специалисты по кабельной разводке могут сэкономить много времени на заделке кабелей на обоих концах, следя за работой других, не угадывая и не расшифровывая назначение и соединения каждой пары проводов. В этой статье рассказывается о стандартах T568A и T568B, которым соответствует проводка разъема кабеля Ethernet.

Что такое стандарты T568A и T568B?

Кабель передачи данных RJ45 содержит 4 пары проводов. Каждая из них состоит из однотонной цветной проволоки и полоски того же цвета. Существует два стандарта проводки RJ45: T568A и T568B. T568A и T568B — это два стандарта проводки для кабеля передачи данных с разъемом RJ45. T568A был определен стандартом проводки TIA / EIA-568-A в 1995 году. Позже он был заменен стандартом TIA / EIA 568-B в 2002 году и с тех пор обновлялся. Оба стандарта определяют разводку контактов T568A и T568B для использования неэкранированной витой пары и разъемов RJ45 для подключения к Ethernet. Эти два стандарта и спецификация выводов кажутся связанными и взаимозаменяемыми. Но они все же имеют различия и не должны использоваться взаимозаменяемо.

Схема цветовой кодировки RJ45

Кабели RJ45 имеют 8 проводов с цветовой кодировкой, а вилки имеют 8 контактов и проводников. Восемь проводов используются как 4 пары, каждая из которых представляет положительную и отрицательную полярность. На следующем рисунке показаны контакты и цвета, используемые в стандартах T568A и T568B.

Прямое и перекрестное соединение

Стандарты проводки T568A и T568B используются для создания перекрестного кабеля (T568A на одном конце и T568B на другом конце) или прямого кабеля ( T568B или T568A на обоих концах).

Прямые кабели используются для подключения компьютеров к коммутатору Ethernet. В кабеле RJ45 используются только 2 пары проводов: оранжевый (контакты 1, 2) и зеленый (контакты 3, 6). Контакты 4, 5 (синие) и 7, 8 (коричневые) не используются. Прямой кабель соединяет контакт 1 с контактом 1, контакт 2 с контактом 2, контакт 3 с контактом 3 и контакт 6 с контактом 6.

Перекрестный кабель используется для объединения в сеть двух компьютеров без коммутатора Ethernet (концентратора). Перекрестный кабель соединяет контакт 1 с контактом 3, контакт 2 с контактом 6, контакт 3 с контактом 1 и контакт 6 с контактом 2. Этот тип кабеля используется для соединения TX+ (передача) с RX+ (прием) и TX-. к RX-. Неиспользуемые контакты обычно подключаются напрямую как в прямом, так и в перекрестном кабеле.

Какой стандарт выбрать?

На самом деле нет никакой электрической разницы между последовательностями проводов T568A и T568B. Так что трудно сказать, какой из них лучше по своей сути. Разница между ними заключается в положении оранжевой и зеленой пар проводов. Предпочтительно использовать проводку в соответствии со стандартами T568B, если в здании нет ранее существовавшего шаблона.

На самом деле оба стандарта приемлемы в большинстве случаев. Вы можете использовать любой из них, если вы последовательны. T568B — это стандарт, которому соответствует большинство установок Ethernet в США для цветового кода RJ45. Это более распространенный стандарт, используемый при прокладке кабелей для предприятий. В то время как T568A является стандартом большинства, за которым следуют европейские и тихоокеанские страны. Он также используется во всех государственных учреждениях США. Поэтому, когда вы сталкиваетесь с выбором, вы можете принять решение о стране, в которой вы работаете, и о типах организаций, для которых вы устанавливаете.

Заключение

T568A и T568B — это два стандарта проводки для кабеля передачи данных с разъемом RJ45, указанные в документе стандартов проводки TIA/EIA-568-A. Цветовое кодирование является частью стандартов. Неправильная модификация кабелей Ethernet может привести к потере сигнала сетевого соединения. Поэтому убедитесь, что все разъемы и кабели модифицированы в соответствии со стандартами, когда вы выполняете заделку кабелей.
