Таблица площади поперечного сечения арматуры, сортамент

Стальной прокат широко используется при строительстве зданий и сооружений различного назначения, а также инфраструктурных объектов. Определение площади арматуры по таблицам сортамента является одним из важнейших критериев выбора материала с нужными параметрами. От этого в значительной мере зависит механическая прочность железобетонных конструкций и изделий, их способность выдерживать большие нагрузки статические и динамические.

Для удобства проектировщиков результаты расчетов площади поперечного сечения арматуры сведены в таблицы, которые являются частью нормативной документации. Технические условия, которым должна соответствовать данная разновидность металлопроката, устанавливаются требованиями ГОСТ 5781-82. Действие стандарта распространяется на горячекатаную сталь, используемую для армирования конструкций или изделий из железобетона. Стержни могут быть как с гладкой поверхностью так и периодического сечения. Применяются они в обычных и в предварительно напряженных силовых каркасах.

Содержание

Методы определения площади сечения арматуры
Расчет площади сечения арматуры
Работаем с рифленой арматурой
Таблица площади поперечного сечения арматуры

Методы определения площади сечения арматуры

Для проведения расчетов предельных нагрузок различных железобетонных конструкций необходимо знать марку используемой стали и диаметр проката. При проектировании жилых, коммерческих и производственных зданий определяются показатели прочности: фундаментов, вертикальных и горизонтальных несущих элементов: силовых каркасов стен, межэтажных и кровельных перекрытий.

Нужные для этого исходные данные определяются двумя основными способами:

По документам. Сведения о диаметре стержней имеются в паспорте или сообщаются представителями торговой организации. Искомая площадь арматуры в таблицах сортамента указывается для всех стандартных разновидностей стального проката.
Методом измерений. Для этих целей потребуется механический или электронный штангенциркуль, с помощью которого определяется диаметр прутка. Поперечное сечение стальной арматуры рассчитывается по школьной формуле площади круга.

При проведении замеров необходимо учитывать допуски, предусмотренные ГОСТ 2590 для стержней обычной точности. Номинальная площадь поперечного сечения арматуры по таблице определяется с учетом округления результатов измерений до целого числа. Для сведения к минимуму ошибки диаметр измеряется по краям и посредине стержня, затем для полученных данных вычисляется среднее арифметическое. Из существующего сортамента стальной арматуры подбирается наиболее близкий номер профиля.

Погрешностью измерений, выполняемых с помощью штангенциркуля в данном случае можно пренебречь. Номинальная площадь сечения арматуры из таблицы, приведенной в действующем ГОСТ, указывается для всех стандартных диаметров от 6 до 80 мм включительно. Для обеспечения необходимого запаса прочности конструкций из железобетона округление результатов измерений следует производить в большую сторону.

Расчет площади сечения арматуры

При производстве стальных стержней методом горячей прокатки неизбежны отклонения от номинальных параметров. Реальная площадь арматуры в см² для разных участков прута могут варьироваться и значительно, разница между минимальными и максимальными значениями может достигать 9%. Величина предельных отклонений зависит от степени изношенности валков прокатного стана. Существенная разница в площади горячекатаной арматуры отображается на показателях массы одного погонного метра профиля.

В стандарте указывается теоретический вес прутка с учетом удельной плотности материала (7850 кг/м³). При проведении расчетов берется номинальная площадь сечения арматуры из таблицы, а вероятность обеспечения данной массы должна превышать 90%. Прочность существующих или возводимых железобетонных конструкций оценивается с учетом многих факторов и одним из важнейших среди них является именно вес несущего стального каркаса.

Радиус гладкого прутка составляет половину его диаметра, который измеряется минимум в трех точках. При этом вычисления среднего сечения арматуры по таблице исходные данные округляются до целого числа. Расчеты проводятся по известной со школьного курса формуле:

S= π r²или S= π d²/4;

r– радиус в см; d – диаметр в см; π – число, равное 3,14159265 (соотношение длины окружности к ее диаметру).

При проведении вычислений площадь поперечного сечения гладкой арматуры результат получается в см². Следует отметить, что для приблизительных расчетов число π сокращается до сотых и принимается в 3,14.

Рассмотрим применение формулы на конкретном примере для 6-мм прутка:

S= 3,14*0.3²=0.2826 см².

Ближайшее значение сечения арматуры в таблице составляет 0,2823 см², что соответствует номеру профиля 6. При проведении вычислений по диаметру (S= 3,14*0.6²/4=0.2826 см²) получаем такой же результат. Номинальный показатель площади сечения качественной арматуры отличается от расчетного всего на 0,005 см². Погрешность объясняется округлением числа π.

Работаем с рифленой арматурой

Сложнее обстоит дело с прутком периодического профиля. В соответствии с действующим стандартом номинальный диаметр для него определяется как и для равновеликой по площади поперечного сечения гладкой арматуры. Профиль стержня имеет два продольных ребра и поперечные винтовые выступы трех типов в зависимости от диаметра:

6 мм – трехзаходные;
8 мм – двухзаходные;
10 мм и более – однозаходные.

В таблице площадей арматуры с рифленой поверхностью указываются номинальный и максимальный диаметр, высота и расстояние между винтовыми выступами. Также приводятся данные о величине закругления. Обширный сортамент стальной арматуры периодического профиля включает 20 разновидностей. Стандартные типоразмеры рифленых прутков от 6 до 80 мм соответствуют аналогичному ряду гладких.

При этом номинальный диаметр арматуры по таблице всегда меньше номинального номера профиля на величину от 1,5 до 5 мм.

Для проектных расчетов допускается использование среднеарифметического значения, которые вычисляется для двух результатов измерений минимального и максимального радиуса. Для примера рассмотрим 6-мм пруток:

r=(r_min+r_max)/2=(0.575+0.675)/2= 0,62535 см;

S= π d²/4=3.14*0.62535²/4=0,3069 см²

Наиболее близкая по величине площадь сечения гладкой арматуры составляет 0,2823 см², что соответствует номинальному диаметру прута в 6 мм. При этом необходимо учитывать, что рифленые стержни обеспечивают лучшее сцепление с бетоном за счет увеличения поверхности и формы. Прочность железобетонных конструкций или изделий, изготавливаемых с их применением, существенно выше, нежели у гладких.

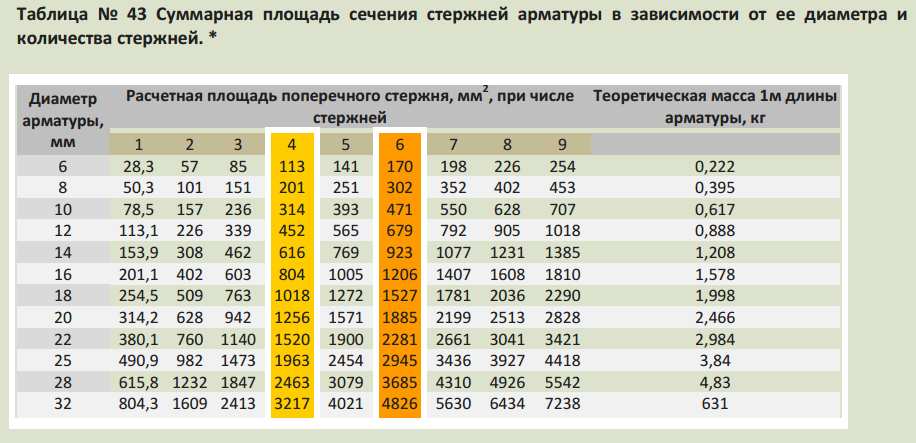

Таблица площади поперечного сечения арматуры

При проектировании элементов зданий и сооружений используются данные о стальном прокате, от которого зависит их несущая способность. Определяется номинальная площадь арматуры по таблицам из действующего ГОСТ 5781-82 или по результатам измерений. Последний метод предусматривает проведение огрубленных вычислений с последующим округлением результата до ближайших номинальных значений.

Предлагаемый металлургическими предприятиями сортамент арматуры горячекатаной позволяет подобрать наиболее подходящие пруты гладкие или периодического профиля. При выборе стержней расчетный диаметр последних определяется с коэффициентом запаса прочности не менее чем в 50%. Тем самым обеспечивается необходимая устойчивость конструкций к различным нагрузкам: на сжатие, на растяжение, опрокидывание и трение.

Сортамент арматуры таблица, а300, а500 классы и площади

Представить современное строительство без применения армирования фундамента и других бетонных конструкций практически невозможно. Использование арматуры подразумевает правильный выбор длины, сечения и диаметра стальных прутьев, в зависимости от размеров будущего сооружения и требований к прочности бетонных конструкций. Этот материал поможет полностью разобраться в разновидностях арматурных элементов.

Содержание

Характеристики арматуры
Класс и уровень нагрузки
Особенности производства
Дополнительные характеристики
Размеры прутьев
Особенности выбора
Зависимость длинны и диаметра на вес

Характеристики арматуры

Арматурные стержни отвечают целому ряду характеристик.

Класс и уровень нагрузки

Основные классы арматурных прутьев:

А1. Особенности: гладкая поверхность и круглое сечение. Применение: укрепление железобетонных конструкций. Материал изготовления: сталь А500С.
А2. Особенности: рифленая поверхность. Применение: строительство объектов с небольшим количеством этажей, сооружений промышленного назначения. Материал: сталь А500С и СТ5СП.
А3. Особенности: круглое сечение, имеющее периодический профиль (2 горизонтальных ребра и выступы поперечного типа). Материал: сталь А500С, 35ГС и 25Г2С.
А4. Особенности: рифленая поверхность. Материал: сталь 80С и 20ХГ2Ц.
А5. Особенности: рифленая поверхность и круглое сечение. Материал: сталь 23Х2Г2Т.
А6. Особенность: наружное рифление поверхности. Материал: сталь 22Х2Г2АЮ, 20Х2Г2СР и 22Х2Г2Р.

Каждый класс способен выдерживать разный уровень нагрузки:

1 – 240.
2 – 300.

3 – 400.
4 – 600.
5 – 800.
6 – 1000.

Нагрузка измеряется в Ньютонах на 1 мм квадратный. Ее допустимый уровень зависит от площади сооружения и веса конструкции.

Особенности производства

От класса зависит способ изготовления:

Для А1, А2, А3, А4 он, в основном, горячекатаный.
А5 и А6 изготавливаются при низких температурах.

Гладкие арматурные стержни могут быть только класса А1. Начиная с А2, А3 и заканчивая А6, прутья имеют рифленую поверхность (ребра горизонтального и поперечного типа). Использование ребер поперечного типа позволяет увеличить прочность бетонной конструкции на разрыв.

Дополнительные характеристики

Кроме индекса А, есть и другие обозначения качеств материала, используемого для изготовления прутьев:

К – изделие устойчиво к воздействию коррозии.
В – прочность прутьев увеличена, благодаря упрочнению вытяжкой.
Т – стержень упрочнен термически.
С – поддается свариванию.

К примеру, прошедшая термическое уплотнение арматура, будет иметь название А500Т, а пригодная для сваривания – А500С.

Размеры прутьев

Размеры стержней

Арматурные элементы имеют следующие размеры:

А1. Диаметр: 0.6-4 см.
А2. 1-8 см.
А3. 0.6-4 см.
А4. 1-3.2 см.
А5. 1-3.2 см.
А6. 1-2.2 см.

Прутья наибольшего диаметра используются для армирования фундаментов сооружений большой площади.

Таблица сортамента выглядит так:

Особенности выбора

Выбирать стержни можно руководствуясь следующими рекомендациями:

Для фундамента диаметр элементов армирования должен превышать 10 мм.
Балки и панели армируются прутьями 12-32 мм.
При изготовлении колонн применяют прокат от 14 до 36 мм.

Армирование колонн

Прутья, используемые для поперечного (дополнительного) крепления основных элементов армирования, допускается применять меньшего диаметра.

Зависимость длинны и диаметра на вес

Приблизительные показатели массы на 1 метр погонный, (диаметр стержней в мм):

8 – 0.395 кг.
10 – 0.617 кг.
12 – 0.888 кг.
14 – 1.21 кг.
16 – 1.58 кг.

Учитывайте также марку стали. Разные марки имеют расхождения в массе.

Спецификация арматуры учитывается, когда проводятся расчеты на основании площади будущего здания и максимально допустимых нагрузок на основание или другие элементы, при изготовлении которых применялось армирование.

Площадь арматуры | размер бара | вес бара | для различных стандартов

Площадь арматурного стержня является стандартным значением и должна соответствовать требованиям норм проектирования. Поскольку поставщик может изменять свойства армирования по своему желанию, для него существуют предельные значения.

В соответствии с британскими стандартами можно использовать следующую таблицу площадей арматурных стержней. Он указывает диаметр стержня, площадь арматурного стержня, площадь арматурного стержня в зависимости от количества стержней и т. д.

Будет использоваться та же детализация арматурного стержня, что и в европейских стандартах.

Британская / Европейская таблица арматуры

В приведенной выше таблице указан вес арматуры на метр длины.

Кроме того, площадь арматурных стержней можно получить из следующей таблицы в зависимости от расстояния между стержнями.

Приведенная выше таблица будет очень полезна при разработке дизайна. Когда мы знаем площадь арматурного стержня из проекта, мы можем выбрать диаметр стержня и расстояние между арматурами.

Дополнительную информацию об усилении можно найти в статье Арматура – Руководство по проектированию и изготовлению .

В разных странах используются разные обозначения штрихов.

Таблица размеров стержней США с площадью арматурных стержней

Используются следующие размеры стержней и площади арматурных стержней.

Имперские размеры размер бара	Метрический размер бара размер (мягкий)	Linear Mass Density		Nominal diameter		Nominal area
Имперские размеры размер бара	Метрический размер бара размер (мягкий)	^lb ⁄ _ft	^kg ⁄ _m	(in)	(mm)	(in²)	(mm²)
#2	No. 6	0.167	0.249	0.250 = ² ⁄ ₈ = ¹ ⁄ ₄	6.35	0.05	32
#3	No.10	0.376	0.560	0.375 = ³ ⁄ ₈	9.53	0.11	71
#4	No.13	0.668	0.994	0.500 = ⁴ ⁄ ₈ = ¹ ⁄ ₂	12.7	0.20	129
#5	No.16	1.043	1.552	0.625 = ⁵ ⁄ ₈	15.9	0.31	200
#6	No.19	1.502	2.235	0.750 = ⁶ ⁄ ₈ = ³ ⁄ ₄	19.1	0.44	284
#7	No. 22	2.044	3.042	0.875 = ⁷ ⁄ ₈	22.2	0.60	387
#8	No.25	2.670	3.973	1.000 = ⁸ ⁄ ₈	25.4	0.79	510
#9	No.29	3.400	5.060	1.128 ≈ ⁹ ⁄ ₈	28.7	1.00	645
#10	No.32	4.303	6.404	1.270 ≈ ¹⁰ ⁄ ₈	32.3	1.27	819
#11	No.36	5.313	7.907	1.410 ≈ ¹¹ ⁄ ₈	35.8	1.56	1,006
#14	No.43	7.650	11.384	1.693 ≈ ¹⁴ ⁄ ₈	43. 0	2.25	1,452
#18	No.57	13.60	20.239	2.257 ≈ ¹⁸ ⁄ ₈	57,3	4,00	2,581

Для канадских стандартов используются другие обозначения.

Канадская линейчатая диаграмма

В следующей таблице указаны размеры канадских стержней и площадь арматурных стержней.

Metric bar size linear linear	Linear Mass Density (kg/m)	Nominal diameter (mm)	Cross- sectional Area (mm²)
10M	0.785	11.3	100
15M	1.570	16.0	200
20M	2. 355	19.5	300
25M	3.925	25.2	500
30M	5.495	29.9	700
35M	7.850	35.7	1000
45M	11.775	43.7	1500
55M	19.625	56.4	2500
