Установка розетки в ванной комнате

Еще несколько лет назад никто не мог подумать об установке розеток в ванной. Однако современные технологии и обширные знания о мерах предосторожности позволяют производить монтаж в помещениях даже с повышенным уровнем влажности. К ним относится и ванная комната. Розетка в ванной дает возможность удобно пользоваться такими электрическими приборами, как бритва, фен, утюжок для волос и др. К тому же, нередко в ванных домов и квартир установлены стиральные машины, а их работа предполагает наличие розетки.

Основные правила установки розеток в ванной

Перед тем, как приступить к монтажу розеток, следует помнить:

  • в них должно быть предусмотрено заземление. При использовании маломощных технических средств можно использовать распределительные трансформаторы
  • в помещениях с высоким уровнем влаги недопустимо проведение открытой проводки. Она должна быть только скрытой, с изолированными местами соединений проводов
  • на стенах со скоплением влаги розетку размещать запрещено
  • удаленность розетки от душевой кабины или биде должна составлять минимум 60 сантиметров
  • для ванной комнаты лучше выбрать особые влагостойкие розетки, не пропускающие воду и конденсат внутрь. Если вы подключаете электроприборы с высокой мощностью, лучше применять для данного процесса УЗО (устройство защитного отключения). Здесь имеется в виду, например, стиральная машина. Для приборов подобного типа подходят розетки с 3 контактами и проводом с 3 жилами . Применять обычный бытовой удлинитель крайне нежелательно

Как установить розетку в ванной?

Если вас интересует создание новой розетки в ванной, помните:

  • монтаж новых устройств и замена действующей проводки предполагает выделение электропроводки в особую категорию. Ее запитывают электрокабелем
  • устанавливается автомат защиты и УЗО
  • на трехпроводном кабеле для монтажа розеток в ванной присутствует защита и двойная изоляция
  • на новых устройствах должен быть контакт заземления

Также стоит помнить, что розетки, которые располагаются от душевой кабины, ванны или раковины на расстоянии от полуметра до 2,4 метра обязательно снабжают защитными крышками. Сколько сантиметров еще может составлять расстояние, лучше уточнить у специалиста.

Установка дополнительной розетки

Монтаж дополнительной розетки можно сделать двумя способами. Это:

  • проводка заземления от линии электропроводов и правильная установка разделяющего трансформатора
  • протягивание линии проводки (новой) от электрического щита. При этом за защиту линии будут отвечать либо УЗО и специальный автомат, либо отдельное устройство. Стоит добавить, что существуют так называемые дифференциальные автоматы, которые выполняют как работу устройства защитного отключения, так и обычных автоматов

Расстояние дополнительной розетки от ванны или душевой кабины также должно составлять 60 сантиметров . Информацию о том, каким должно быть расстояние для установки стиральной машины, лучше получить на консультации у мастера. Стоит также дополнить розетку крышкой для защиты и позаботиться о полугерметичном корпусе.

Если у вас большой дом и, соответственно, ванная комната имеет крупные габариты, вполне возможно правильно установить розетки без герметизации удаленностью от 2,4 метра и более от ванны. При этом обязательны контакты заземления, которые подключены к проводнику защиты.

Помните, что заземление не должно проводиться с использованием труб и арматуры из металла.

Зоны установки розеток

Согласно одному из пунктов Правила устройства электроустановок, или ПУЭ, по схеме ванную комнату разделяют на 4 зоны . В каждой из них должны быть соблюдены особые требования, связанные с использованием электрических приборов. Итак, это зоны:

  • 0 – место в самой душевой кабине, умывальнике, душе. Здесь можно устанавливать приборы с полной защитой от воды, имеющие источники питания за пределами зоны. Размещение розеток строго запрещено
  • 1 – зона над ванной, раковиной. Розетки здесь также отсутствуют. Необходимо размещать светильники и нагреватели воды с защитой и подключением защитного 0
  • 2 – место, располагающееся в удалении
    60 см
    и более от душевой, за первой зоной. Допускается установка светильников с защитой от влаги, а также вентиляторов. Запрещены розетки
  • 3 – зона ванной, которая находится в 2,4 м от второй зоны. Допустимы влагостойкие розетки и светильники, у которых есть контакт заземления. Подключение должно осуществляться через специальный трансформатор, либо УЗО

Техническая составляющая установки розеток

Что касается проведения ремонтных работ при подключении новых розеток по схеме, то их выполняют с использованием особых инструментов. В домах старого фонда практически не предусмотрены розетки, но установка, к примеру, стиральной машины необходима практически всем.

Как правило, стены ванной комнаты выполнены из кафеля, поэтому логично применить:

  • специальные коронки для керамики
  • сверла и дюбели из пластика для создания отверстий
  • буры и коронки по бетону
  • перфоратор

Что касается самих розеток, то у них должен быть максимальный уровень защиты от влаги. Цифра, отвечающая за данный показатель, должна быть больше 4 .

Важно, что подключение розеток лучше производить в просторных помещениях. Если площадь ванной комнаты меньше 8 м 2 , делать новые розетки и вовсе не рекомендовано. Однако при наличии качественной герметичной розетки с классом защиты IP44, схемы и хорошего багажа знаний в данном вопросе можно отойти от рекомендаций и провести розетку, особенно если она необходима для того чтобы поставить стиральную машину.

расположение и требования ПУЭ к установке

Для электрических приборов ванная комната – это место с повышенной опасностью поражения электрическим током. Поэтому к вопросам установки розеток в ней нужно подходить особо ответственно. Чтобы исключить поражение электрическим током либо используют защищенные изделия, либо питание пониженным напряжением, например, до 12В. О том, как и где установить розетки в ванной комнате по ГОСТам, мы поговорим в этой статье.

  • Какое оборудование и как подключать
  • Требования ПУЭ и другие нормативы
  • Схема подключения и монтаж
  • Заключение

Какое оборудование и как подключать

Розетки в ванной комнате обычно используют:

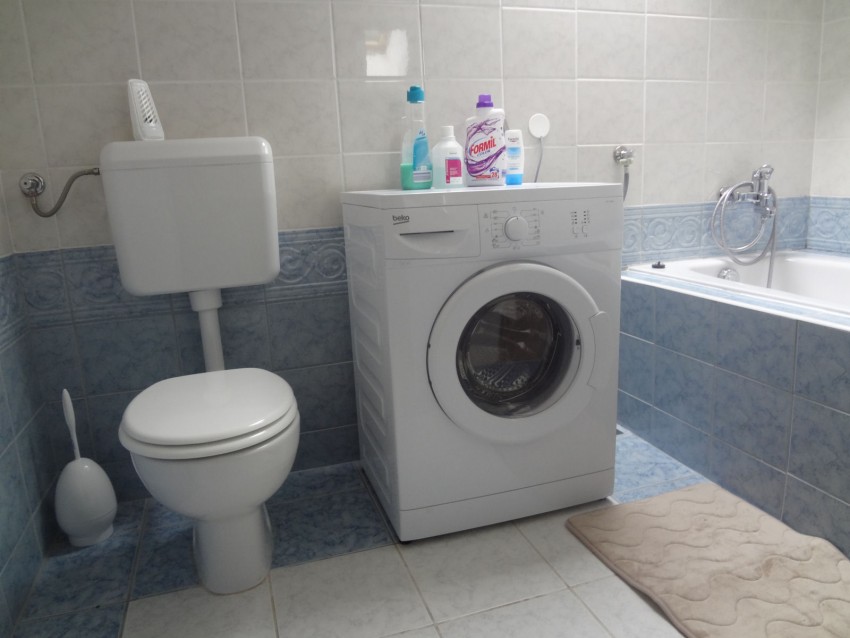

  • для подключения стиральной машины;
  • фена;
  • для бритвы;
  • для зеркала с подсветкой;
  • для водонагревательного бака;
  • для полотенцесушителя и прочее.

Мощные потребители, такие как проточные водонагреватели мощностью свыше 3,5 кВт, следует подключать к сети напрямую от отдельного автомата и через устройство защитного отключения (УЗО).

Или через дифавтомат с током срабатывания не больше 30 мА. Это нормированная величина и откуда она взята мы расскажем ниже.

На рисунке ниже вы видите пример схемы подключения электронагревателя:

Подключение полотенцесушителя в розетку не всегда уместно и эстетично, поэтому имеет смысл подключить его также к автоматическому выключателю напрямую, хоть и его мощность обычно не столь велика как у проточных нагревателей.

Сколько должно быть розеток? Если стиральная машинка находится в другом помещении, обычно более 1-2 штук не устанавливают, а если машинка в этом же помещении и кроме неё есть бойлер – 3-4 штуки.

Требования ПУЭ и другие нормативы

Ванную комнату делят на зоны, которые указывают на допустимость или недопустимость установки в них электрооборудования. На рисунке ниже изображены кратко схематически эти зоны и расстояния до элементов санузла – ванной, раковины и пр. Подробнее о них читайте в ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) Электроустановки зданий.

Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения.

Зоны ванной комнаты по электробезопасности:

  • 0 – это непосредственно там, где есть вода (раковина, поддон душевой кабины и т.д.).
  • 1 – окружает предыдущую область, обычно это прилегающие стены.
  • 2 – находится на расстоянии 60 см, а для душевой кабины и подобных емкостей не прямоугольной формы в радиусе 60 см от краёв зоны 0.
  • 3 – условно безопасная. Находится за пределами второй, то есть более чем 60 см от умывальников и прочего.

Более подробное описание вы можете найти в выше указанном ГОСТе. А что нам говорят требования ПУЭ? Для этого перейдем к пункту ПУЭ 7.1, и рассмотрим некоторые выдержки из текста:

7.1.40 описывает требования к прокладке проводки. В нём говорится о том, что допустима как открытая прокладка кабелей, так и скрытая электропроводка. Допустимая температура их изоляции должна быть не менее 170 °С.

7.1.47 описывает допустимость установки тех или иных изделий в санузле, в соответствующих зонах (таблица составлена по тексту из оригинала):

Зона Класс защищенности Что может использоваться
0 IРХ7 электроприборы напряжением до 12 В, причем источник питания должен размещаться за пределами этой зоны;
1 IРХ5 только водонагреватели
2 IРХ4 (IРХ5 для общественных мест) водонагреватели и светильники класса защиты 2
3 IРХ1 (IРХ5 для общественных мест) Всё остальное

*в зонах 0, 1 и 2 не допускается установка соединительных коробок, распредустройств и устройств управления.

7.1.48 рассматривает возможность установки штепсельных розеток в ванной комнате вообще. В нём идёт речь о том, что в общественных душевых розетки устанавливать нельзя, но в ванных комнатах квартир или гостиничных номерах можно устанавливать только в 3 зоне, по ГОСТ Р 50571.11-96. При этом они должны быть подключены через разделительные трансформаторы (что не удобно и дорого в большинстве случаев), или через УЗО и дифавтоматы с током срабатывания не больше 30 мА. Также электроустановочные изделия устанавливают на расстоянии не меньше чем 0,6 метра от дверей душевой кабины.

Итак, подведем итоги, где установить розетки в ванной комнате и как подключить по ГОСТу?

По нормам ПУЭ и ГОСТ они должны быть подключены через УЗО с током срабатывания не больше 30 мА, располагаться не ближе 60 см от дверей душевой кабины и находится в 3 зоне. При этом проводка может быть скрытой и открытой. Распределительные коробки размещайте на таком же удалении, а еще лучше за пределами ванной комнаты.

Также отсюда следует, что расположение электроточек выбирается только согласно зонам. При этом не регламентируется, на какой высоте от пола или какое расстояние от потолка допустимо. Устанавливайте их так, чтобы было удобно подключать и отключать электроприборы. Также предусмотрите возможность попадания брызг или потоков воды на электроприборы и их разъёмы для подключения – она должна быть исключена.

Это значит, что и у умывальника в ванной комнате также запрещена установка розеток. Нужно выносить их в зону 3, т.е. на 60 см от него, а если ближе, то использовать в таком случае изделие обязательно с защитой IPx4, то есть с защитной шторкой. Отличным примером является серия качественных накладных электроустановочных изделий Legrand Plexo:

Ни над раковиной, ни под ней не стоит устанавливать даже такие защищенные изделия, так как вы не можете предвидеть куда потечет вода, если где-то повредятся элементы водопровода. Выполнение требований ПУЭ – это ваша безопасность.

Подробнее о степени защиты IP вы можете узнать, перейдя на статью, на которую мы сослались.

Схема подключения и монтаж

Как было сказано, электрооборудование в этом помещении подключают через УЗО. В идеальном случае будет хорошо, если все розетки и приборы будут подключены через отдельный автомат, но это не всегда возможно сделать без капитальных вложений и без штробления. Схема подключения изображена ниже.

В зависимости от того, как вы можете расположить розетки, или до кладки плитки или после неё, вам понадобится модернизировать электрическую схему санузла. Вы можете использовать накладные или встраиваемые электроустановочные изделия. В приведенных цитатах ПУЭ не указывается, есть ли разница в их установке. Поэтому наружную проводку допустимо прокладывать в ванной комнате также, как и во всех остальных, например, в кабель-каналах.

Встроенные модели обязательно устанавливайте в подрозетники внутрь стены. Особых отличий в монтаже нет, разве что делать отверстие в плитке нужно с повышенной осторожностью, чтобы её не сколоть.

Для этого, если нет алмазной коронки, с помощью специальных перьевых сверел для плитки делают по кругу ряд отверстий, после чего скалывают круглый кусок плитки и выдалбливают отверстие в основном материале стены.



На видео ниже наглядно показывается, как установить розетку в ванной:

Чтобы снизить риск поражения электрическим током, все токоведущие части (металлические) должны быть соединены в единый контур для уравнивания потенциалов и заземлены.

Заключение

Подведем итоги и кратко ответим на вопрос «где расположить и какие выбрать розетки для ванной комнаты». Устанавливайте их на расстоянии не ближе чем 60 сантиметров к раковине, душевой кабине и прочему. В этом случае можно использовать изделия с классом защиты IPx1, а если вам нужно установить ближе – выбирайте такое место, чтобы не было вероятности забрызгать токоведущие части под напряжением. При этом розетка должна быть с защитной крышкой и иметь класс влагозащиты не ниже чем IPx4.

Кроме этого вы можете устанавливать розетки в шкафу, как это показано на фотографии ниже:

Напоследок рекомендуем просмотреть полезное видео по теме:

Теперь вы знаете, где и как установить розетки в ванной комнате согласно требованиям ПУЭ. Надеемся, предоставленные рекомендации были для вас полезными!

Материалы по теме:

  • Как установить электрический полотенцесушитель
  • Как выбрать УЗО
  • Заземление в ванной комнате

Установка розетки для электробритвы

Рекомендации по установке розетки для бритвы в ванной комнате. Узнайте, как установить бритвенную розетку в ванной или другой комнате вашего дома, включая правила, в которых указано, где их можно устанавливать, чтобы обеспечить их безопасность. См. схему подключения, на которой показано, как подключить розетку для бритвы при ее установке.

В прошлом розетка для бритвы была основным элементом почти во всех ванных комнатах, поскольку почти все электробритвы должны были получать питание от сети.

Сегодня, когда за последние 20 или 30 лет произошел огромный скачок в технологии аккумуляторов, они менее распространены, так как сегодня большинство электробритв являются беспроводными и перезаряжаемыми.

Тем не менее, аккумуляторные батареи также необходимо как-то заряжать, поэтому в какой-то момент даже беспроводная аккумуляторная бритва должна быть подключена к сети.

В связи с этим розетки для бритв в ванных комнатах по-прежнему довольно распространены, но, в отличие от ванных комнат, теперь они могут располагаться в любом месте дома, чаще всего даже в спальнях.

В этом практическом руководстве мы покажем вам, как установить розетку для бритвы в любой комнате вашего дома.

ПРИМЕЧАНИЕ: В Уэльсе и Англии установка розетки для бритвы требует уведомления, как указано в части P Строительных норм и правил, поэтому ее должен выполнять электрик, зарегистрированный в части P.

Предупреждение: Для выполнения электромонтажных работ необходимо соблюдать электрические правила. Для получения дополнительной информации нажмите здесь.

Различные типы насадок для бритвы

Существует два различных типа розеток для бритв: одна с трансформатором для низкого напряжения для использования в ванных комнатах, а другая без трансформатора, которую можно разместить в любом другом месте дома, обычно в спальне.

Низковольтная розетка для бритвы, подходящая для ванных комнат

Розетки для бритвы без трансформатора ни при каких обстоятельствах не должны использоваться во влажных помещениях, таких как душевая или ванная комната, они должны использоваться только в других помещениях за пределами ванной комнаты.

Выбирая розетку для бритвы для ванной комнаты, ищите знак британского стандарта BS3535 (это спецификация для промышленных и бытовых изолирующих трансформаторов), чтобы убедиться, что она разработана специально для этой работы.

При покупке розетки для бритвы всегда сверяйтесь со спецификациями производителя относительно выходного напряжения и места, где она может быть установлена. можно использовать для приборов на 240 вольт или 110/115 вольт.

Некоторые электрические зубные щетки имеют зарядные устройства с 2-контактной вилкой и специально предназначены для использования в розетке бритвы, поэтому эту розетку можно использовать и для них.

В идеале ищите модель с изолирующим трансформатором с двойной обмоткой, встроенной защитой от перегрузки и шторками на вилках для безопасности.

Для этих типов насадок для бритв требуется стандартная 2-местная 47-мм задняя коробка.

Розетки для бритвы доступны как самостоятельные блоки, а также как часть многофункционального блока, обычно оснащенного подсветкой или зеркалом с подсветкой.

Зеркало для ванной комнаты с розеткой для бритвы

Следует ли подключать розетку для бритвы к разъему с предохранителем?

Короче говоря, да, розетка для бритвы всегда должна подключаться с помощью FCU (соединительного блока с предохранителем). Розетки без трансформатора не следует использовать во влажных помещениях, таких как душевая или ванная комната. Выбирая розетку для бритвы для ванной, как уже упоминалось, обратите внимание на британский стандарт BS3535, так как это подтвердит ее безопасность в использовании.

Розетки для бритв обоих типов должны быть подключены через блок FCU или предохранительный соединительный блок с предохранителем с наименьшим номиналом, т.е. 3 ампера.

Блоки соединения с предохранителем могут быть переключаемыми, непереключаемыми или типами, которые включают в себя гибкий кабель, выходящий из лицевой стороны коробки.

И последнее, что необходимо подтвердить, это то, что подача питания к розетке бритвы всегда должна быть защищена УЗО . В большинстве случаев, если вы используете питание от существующей цепи освещения или розетки (подробнее об этом ниже), обе эти цепи должны быть защищены УЗО.

Однако, в зависимости от возраста объекта и способа его подключения, это может не относиться к цепи освещения, поэтому вам необходимо подтвердить это.

Куда установить розетку для бритвы в ванной?

Использование электрического оборудования в ванной или душевой всегда требовало особой осторожности для обеспечения безопасности из-за очевидного риска смешивания воды и электричества.

Принимая во внимание строительные нормы и правила, 17-е издание Правил электропроводки IEE и 18-е издание Правил электромонтажа (раздел 8.1, 18-е издание руководства по эксплуатации на месте), все они указывают конкретные «Зоны», в которых могут быть установлены такие приборы, как розетки для бритв. , см. изображение ниже.

Ванная комната Зоны для розеток для бритвы

  • Зона 0 – внутренняя часть ванны или душа, в которой может находиться вода. Никакие приборы не должны быть установлены здесь и точка!
  • Зона 1 – площадь непосредственно над зоной 0, ограниченная по вертикали 2,25 м над дном ванны или душа, а также 1,2 м по горизонтали от центра душевого выхода до высоты выхода или 2,25 м в зависимости от того, что выше
  • Зона 2 – территория за пределами зон 0 и 1, 0,6 м по горизонтали и до 2,25 м по вертикали. К зоне 2 также относятся любые ниши с подоконником рядом с ванной, а также вокруг умывальника
  • Внешние зоны — Зоны за пределами зоны 0, зоны 1 и зоны 2

При условии, что розетка для бритвы уменьшена до 110 В, она должна находиться в зоне 2 или предпочтительно в зоне 3, а не в зоне 1. Обратите внимание, что в ванной комнате вообще не должно быть розеток 240В.

Если возможна установка только в зоне 2, убедитесь, что розетка для бритвы размещена как можно дальше от источников воды, чтобы уменьшить вероятность разбрызгивания. Несмотря на то, что все розетки для бритв снабжены защитой от брызг на штепсельных розетках, очень важно максимально минимизировать любые риски.

Различные способы подключения к розетке для бритвы

Что касается подключения к розетке для бритвы, есть два разных пути, по которым вы можете пойти:

  • Существующая цепь освещения : Отсоединение провода питания от цепи освещения в ванной комнате для подключения к разъему для бритвы. Как правило, это самый популярный метод, так как в большинстве ванных комнат должна присутствовать существующая цепь освещения.
  • Существующая розетка : Питающий провод берется из существующей розетки и затем проходит к FCU. Затем подается питание от FCU к гнезду бритвы 9.0072

Подключение розетки для бритвы к цепи освещения

В определенных ситуациях можно добавить розетку для бритвы к существующей цепи освещения в комнате; однако, чтобы убедиться, что это безопасно, лучше всего проконсультироваться с квалифицированным электриком, особенно в случае с ванной комнатой.

В этом сценарии 1-миллиметровый двойной кабель и кабель заземления (T&E) проходят от петли в потолочной розетке вниз к гнезду для бритвы.

Для этого, в большинстве случаев, кабель выводится из верхней части потолочной розетки (по возможности на чердаке, где доступ лучше) к стене, где будет установлена ​​розетка.

«Гонка» (дополнительную информацию см. в проекте по резке канавок здесь) затем врезается в стену по прямой вертикальной линии до гнезда для бритвы.

Затем провод укладывается в стену и закрывается защитной оболочкой, а затем штроба заполняется, зачищается и либо окрашивается, либо облицовывается плиткой.

Как уже упоминалось, кабель должен быть проложен вертикально по прямой линии до розетки на одной линии с зонами безопасности для электрических кабелей.

Прокладка провода питания от потолочной розетки к розетке бритвы

Примечание : Ваша конкретная схема подключения может отличаться от приведенной выше, и ее всегда должен проверять квалифицированный профессиональный электрик!

Подключение розетки для бритвы от кольцевой основной или кольцевой оконечной цепи (розетка)

Еще один способ подключения розетки для бритвы — подача электропитания от существующей розетки или кольцевой основной/кольцевой оконечной цепи.

Поскольку цепи розеток, как правило, пропускают больший ток, чем цепь освещения, упомянутая выше, вы не можете просто провести провод от розетки прямо к розетке бритвы, как мы указывали выше, вам понадобится соединительный блок с предохранителем (FCU) между два.

Блок подключения с предохранителем или FCU оснащен сменным предохранителем, который в случае каких-либо проблем перегорает и отключает питание от розетки бритвы. Как упоминалось выше, сам предохранитель должен быть на 3 ампера, а FCU следует размещать за пределами ванной комнаты, если вы устанавливаете розетку для бритвы в ванной.

Что касается проводки, то кабель, идущий от существующей розетки к блоку FCU, должен быть сдвоенным 2,5 мм и заземлением, а кабель от блока FCU к гнезду бритвы должен быть сдвоенным 1 мм и заземлением.

Прокладка кабеля питания от существующей розетки к розетке для бритвы

Когда дело доходит до установки розетки для бритвы, обычно блоки FCU монтируются на монтажную коробку, которая выбита в стене. Поскольку они довольно глубокие, в большинстве случаев это должен быть 47-миллиметровый задний ящик. Необходимо тщательно следовать инструкциям производителя по установке, особенно если устройство необходимо заземлить.

Как установить розетку для бритвы

Теперь, когда мы рассмотрели, что нужно для подключения розетки для бритвы, какие существуют типы розеток для бритвы и где их можно установить, давайте посмотрим, как они устанавливаются.

1. Найдите подходящий источник питания

Первая задача — найти подходящий источник питания для питания розетки бритвы. В зависимости от того, в какой комнате вы устанавливаете, будет зависеть объем этой работы.

Если вы устанавливаете в ванной комнате на нижнем этаже на стене с розеткой или выключателем света на противоположной стороне стены, то в большинстве случаев отсюда можно взять питание.

Если никакие запасы не размещены так удобно, возможно, вам придется взять несколько половиц в комнате наверху и запустить свои запасы отсюда.

Однако, если вы устанавливаете на верхнем этаже, вы можете найти подходящее место на чердаке. Часто это самый простой маршрут, так как все должно быть гораздо более доступным.

После того, как подходящий источник питания найден, следующая задача — изолировать источник питания от используемой цепи! Если есть сомнения, отключите электричество во всем доме на всякий случай.

Как упоминалось ранее, если вы подключаете цепь освещения , убедитесь, что она защищена от УЗО . Если это не так, вы не можете его использовать.

Существующая цепь для подачи питания на розетку бритвы

2. Выберите подходящий путь для кабеля электропитания

Когда источник питания будет найден, следующая задача — разметить подходящий путь для прокладки кабеля от источника питания к розетке бритвы. .

Опять же, это будет зависеть от места подачи, от того, находится ли помещение для установки на первом или втором этаже, от типа стены (кирпичная, блочная или каркасная) и т. д. В большинстве случаев лучшим маршрутом будет самый прямой маршрут. .

Следует отметить, что если вы устанавливаете FCU, вам нужно будет проложить путь от блока питания к FCU, а затем от FCU к розетке бритвы. В большинстве случаев FCU устанавливается где-то вокруг дверного проема, обычно над ним.

В большинстве случаев кабель питания прокладывается от точки питания к стене, а затем спускается по потолку в желоб, ведущий к розетке бритвы.

Как мы упоминали выше, при прокладке по стене к такому блоку питания, как этот, кабель должен быть проложен вертикально вниз по прямой линии, чтобы соответствовать правилам.

После того, как кабельная трасса была нанесена на карту, проложите кабель правильного сечения от места подачи до места подключения бритвы (при необходимости через FCU).

Затем кабель обычно закрывается (покрывается защитной оболочкой из ПВХ) или пропускается через кабельный канал/трубу из ПВХ, чтобы защитить его и удерживать на месте в желобе.

3. Установите блок подключения с предохранителем (FCU)

В этом руководстве мы подключаем питание от цепи освещения, поэтому нам не нужно устанавливать FCU, но при использовании цепи розетки это обязательно.

Если требуется FCU, протяните 2,5-миллиметровый двойной кабель и кабель заземления от точки питания к FCU. Если вы бежите за кабелями, вы можете пропустить кабель подачи питания вниз по желобу сверху, а затем подача бритвы обратно вверх по желобу и к гнезду бритвы.

FCU, установленный за пределами ванной комнаты для розетки для бритвы

4. Проложите кабель питания к месту розетки для бритвы

В этом примере мы используем существующую цепь освещения, поэтому двойной кабель диаметром 1 мм и кабель заземления выведены из верхней части потолка. поднимался, спускался по потолку и спускался по желобу, прорезанному в стене.

Затем кабель был закреплен на месте с помощью крышки из ПВХ, чтобы не только удерживать его, но и защитить от любых повреждений, которые могут возникнуть в результате любых возможных будущих работ.

После того, как кабель был установлен на место, он был протестирован, чтобы убедиться в отсутствии разрывов и т. д. Это необходимый шаг, так как после того, как кабель заполнен, выкапывать его весь, если он поврежден, становится кошмаром.

Прокладка кабеля от потолочной розетки к розетке бритвы

5. Установите заднюю коробку

прикручен к переду. Как мы уже говорили выше, это должна быть задняя коробка глубиной 47 мм, чтобы принять глубину задней части лицевой панели разъема для бритвы.

Из-за его глубины его также необходимо вбить в стену так, чтобы он был на одном уровне с внешней поверхностью стены. После того, как вырез для задней коробки был вырезан с помощью молотка и валика, проверьте установку задней коробки, чтобы убедиться, что она подходит.

Перед тем, как установить заднюю коробку на место, выбейте или выдвиньте одну из заглушек, через которые будет проходить кабель, и установите втулку. Это предотвратит трение кабеля о металл и износ внешней изолирующей втулки.

После правильной установки протяните конец кабеля через глухое отверстие, затем отметьте и просверлите крепежные отверстия в задней части монтажной коробки, вставьте несколько дюбелей и привинтите заднюю коробку к отверстию в желобе.

Задняя коробка гнезда для бритвы, установленная в пазу

6. Приведение в порядок

После установки кабеля и закрепления задней коробки одной из последних работ является устранение любых повреждений, например. закрепите вокруг задней коробки, а также заполните кабельную канавку.

Для этого можно использовать пластырь или шпатлевку хорошего качества.

Заполните все области канавки и любые зазоры вокруг задней коробки, убедившись, что нет пустот или воздушных карманов, используя шпатель или шпатель, а затем выровняйте по поверхности стены.

Дайте вашему наполнителю из гипса полностью высохнуть, как указано в рекомендациях производителя, а затем отшлифуйте его, чтобы он стал гладким.

Кабельный канал полностью заполнен, а зазоры вокруг задней коробки заполнены

7. Подсоедините розетку бритвы к источнику питания

После того, как все приведено в порядок и все зазоры заполнены, устанавливается лицевая панель розетки бритвы.

Это довольно простая работа, которая включает в себя подключение желтого и зеленого заземляющих проводов к земле, синего нейтрального провода к нейтрали и, наконец, коричневого провода под напряжением к току на задней стороне розетки (дополнительная информация о цветах кабелей можно найти в нашем проекте цветов кабелей здесь).

Схема подключения стандартного разъема для бритвы

При закреплении проводов убедитесь, что стопорный винт, который удерживает провод на месте, полностью затянут и что на нем достаточно оголенного провода, на который можно зажать.

После подключения всех проводов вставьте гнездо для бритвы в заднюю коробку и закрепите его с помощью прилагаемых винтов.

Розетка для бритвы подключена к источнику питания, а лицевая панель прикручена на место

8. Испытание и проверка розетки для бритвы

Поскольку установка розетки для бритвы подлежит обязательной регистрации в соответствии с положениями Части P, она должна быть полностью протестирована и одобрена Частью P зарегистрированный электрик или «компетентное лицо».

После полного тестирования, чтобы убедиться, что как сама розетка, так и вся связанная с ней проводка безопасны, работа полностью завершена.

Комментарий читателя : Стив связался с нами, чтобы сообщить об этом важном моменте, которым, по нашему мнению, было бы полезно поделиться с вами:

Трансформаторы в розетках для бритв не предназначены для обеспечения низкого напряжения (хотя они, конечно, используются для ). Трансформатор предназначен для обеспечения электрической изоляции от сети (в старых розетках для бритв с напряжением 110 В использовался автотрансформатор с центральным ответвлением на одной обмотке, и его никогда не следует использовать повторно в новой установке, поскольку они не обеспечивают изоляцию от сети). Поэтому люди должны быть очень осторожны с ними. В общем, если он помещается в один патресс-бокс, то это старый тип (и никакой изоляции от сети они не обеспечивают).

Установка розетки для бритвы — довольно простая работа, но ее должен выполнять человек, обладающий необходимыми знаниями и квалификацией, чтобы полностью протестировать систему, а также убедиться, что она установлена ​​в правильном месте, а все кабели также должны быть проложены правильно.

Весь контент проекта написан и подготовлен Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

GFCI, 220 В, 240 В — Forbes Home

Установка и замена электрических розеток — это быстрый и простой способ обновить свой дом и привести его в соответствие с современными требованиями. Надеетесь ли вы перейти на розетки USB или просто добавить новое место на кухне, мы можем помочь вам спланировать ваш проект.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните цитаты лучших электриков

Бесплатно, оценки без обязательств

Найти электрика

За замену или установку стандартной розетки придется заплатить около от 125 до 175 долларов . В среднем по стране может стоить от 100 до 500 долларов за торговую точку в зависимости от сложности работы. Читайте дальше, чтобы узнать больше о факторах, которые вам необходимо учитывать для вашего проекта.

Средняя стоимость 175 долларов за точку
Высокая стоимость $ 500 за розетку
Самая низкая стоимость $ 100 на вытекание

. для самой розетки может быть от

до 3 долларов для стандартной розетки 120 В до 50 долларов и более для умных розеток. Тип розетки также определяет стоимость рабочей силы, так как для установки некоторых требуется немного больше времени, чем для других. Читайте дальше для получения дополнительной информации о стоимости различных типов торговых точек.

Стандарт 120 В

Наиболее распространенный тип розетки — розетка на 120 В. Эти розетки дешевле всего заменить, обычно от 3 до 5 долларов за саму розетку. При желании вы также можете выбрать розетки на 120 В со встроенными USB-портами. Они будут немного дороже, около от 15 до 25 долларов за штуку , но их установка не будет стоить больше. Ожидайте платить около 175 долларов за каждую новую розетку на 120 В, которую вы устанавливаете, и около 125 долларов за каждую замену.

220 В, 240 В и 250 В

Розетки с более высоким напряжением используются для больших приборов, которые требуют более высокой силы тока, чем обычные приборы, например сушилки, холодильники, большие блоки переменного тока, кухонные плиты и т. д. В настоящее время электрики обычно устанавливают розетки на 250 В. для размещения большего количества бытовой техники, но при желании вы все равно можете установить розетки на 220 В и 240 В. Эти розетки обычно будут стоить от до 20 долларов за розетку, что в сумме составит 300 долларов или около того для установки.

Одним из факторов стоимости, связанных с добавлением розеток с более высоким напряжением, является то, что обычно требуется новая цепь на вашем электрическом щите и новая проводка. Однако, если вы просто заменяете существующую розетку высокого напряжения, стоимость сопоставима с заменой 120 В.

2-штырьковый против 3-штырькового

Хотя это и не так распространено, дома, построенные до 1968 года, часто имеют 2-штырьковые розетки, а не 3-штырьковые, как это требуется в наши дни. Розетка с двумя контактами имеет провод питания и нейтральный провод, а розетка с тремя контактами также имеет провод заземления. Эти розетки необходимы для небольших бытовых приборов и любой техники с металлическими деталями и предназначены для «заземления» любой неиспользуемой мощности и защиты от поражения электрическим током.

Поскольку замена двухштырьковых розеток обычно также требует прокладки заземляющего провода, процесс установки или замены может быть более дорогостоящим. Ожидайте платить около $ 27 или около того за линейный foo t за прокладку нового провода, если не нужно открывать стены. С учетом всего вышесказанного стоимость перехода на розетку с тремя контактами составляет около от 100 до 300 долларов за розетку.

Розетки GFCI

Розетки GFCI или розетки прерывателя цепи замыкания на землю необходимы в любом месте, где может присутствовать вода, например, в ванных комнатах, кухнях, прачечных и гаражах. Их довольно легко обнаружить, так как у них есть кнопка сброса и тестирования на лицевой панели. Подобно розеткам с 3 контактами, эти розетки с заземлением предназначены для защиты от поражения электрическим током.

В отличие от стандартных розеток, розетка GFCI предназначена для контроля протекания тока и отключает цепь при обнаружении любых изменений в потоке, предотвращая скачки напряжения и поражение электрическим током. Сами розетки стоят от 7 до 25 долларов , и для их добавления может потребоваться немного больше времени, особенно если к месту установки необходимо проложить новый заземляющий провод. Ожидайте платить от 125 до 250 долларов за торговую точку в зависимости от того, заменяете ли вы существующее или добавляете новое местоположение.

Напольные блоки

Розетки в полу добавляют удобства и отлично подходят для больших помещений, где прокладка кабелей к стене может быть опасной или неуместной. Эти розетки требуют более прочного корпуса и предназначены для того, чтобы на них можно было наступать и подвергать воздействию воды во время мытья полов. Типичный комплект стоит около долларов от 30 до 50 долларов.

Установка напольных блоков может быть сложнее и проще всего, когда есть доступ к полу снизу и проводка поблизости, так что новые кабели не нужно протягивать к этому месту. Эти установки требуют немного больше изящества и, как правило, занимают больше времени, поэтому будьте готовы заплатить от 175 до 300 долларов для добавления выхода на пол.

Умные розетки

Если у вас есть система «умный дом», обновление до умных розеток — отличный способ получить больше контроля и снизить счета за электроэнергию. Проводная интеллектуальная розетка обычно стоит от до 50 долларов , поэтому рассчитывайте заплатить от до 250 долларов за розетку за их установку. Если вам нужны преимущества умной розетки, но вы не хотите увеличивать стоимость, есть много подключаемых моделей по цене от 15 до 50 долларов 9.0016, который может дать вам многие из тех же преимуществ без дополнительных затрат.

Ремонт и модернизация

В большинстве случаев добавление и модернизация розеток — простая задача. Если, однако, вы надеетесь взяться за более обширный проект модернизации или требуется более крупный ремонт, общая стоимость может быстро вырасти.

Как мы уже упоминали выше, если вы заменяете двухконтактную розетку на трехконтактную или добавляете розетку GFCI или 250 В, может потребоваться новая проводка. Даже в случае замены существующих розеток может потребоваться новая проводка, если электрик обнаружит проблему с существующей установкой. Часто проблемы с неисправной розеткой подразумевают другие проблемы с проводкой и могут потребовать более серьезного ремонта.

Во многих случаях прокладка нового провода очень проста и будет стоить около 27 долларов США за погонный фут , что в сумме составит от 500 до 1200 долларов США за проект . Если потребуется более масштабная работа, подрядчику может потребоваться открыть стены, что значительно увеличит стоимость, от долларов США 3500 до 8000 долларов США для полного проекта.

Другим распространенным требованием при добавлении новых розеток или приборов является модернизация или замена электрической панели. Возможно, вам нужно только добавить схему, что является относительно простой задачей, но вам также может потребоваться перейти на панель большего размера, чтобы выполнить новую работу. Этот вид работ может стоить от 1200 и 3000 долларов в зависимости от необходимых обновлений.

Если вы добавляете несколько крупных бытовых приборов, вы можете обнаружить, что вам необходимо улучшить электроснабжение вашего дома. Это довольно большая задача, и она потребует большей координации с вашей энергетической компанией и электриком. Окончательная стоимость будет сильно различаться в зависимости от вашего местоположения и вашего дома, но будьте готовы заплатить за эту работу несколько тысяч долларов .

Почему вам следует нанять профессионала

Хотя некоторые обновления и замены могут показаться простой задачей, мы всегда рекомендуем нанимать профессионала при выполнении любых электромонтажных работ. Работа электрика заключается в том, чтобы убедиться, что вся его работа соответствует нормам, чтобы защитить вас и вашу семью от опасностей, таких как возгорание и поражение электрическим током.

Если вы надеетесь сэкономить на общей стоимости выезда электрика для выполнения работы, мы рекомендуем объединять как можно больше работы. Чем меньше электрику придется выходить на работу, тем больше денег вы сэкономите в долгосрочной перспективе.

При этом некоторые мелкие работы, такие как замена накладок на розетках, можно легко выполнить без помощи электрика. Если вы решите заняться проектом самостоятельно, обязательно заранее проконсультируйтесь со специалистом, отключите питание перед началом работы и дважды проверьте с помощью вольтметра отсутствие тока.

При наличии хорошего электрика и общего понимания затрат замена или установка розеток в вашем доме может стать простой и рентабельной задачей.

Реклама

ЭТО РЕКЛАМА, А ​​НЕ РЕДАКЦИОННОЕ СОДЕРЖАНИЕ. Обратите внимание, что мы получаем компенсацию за любые продукты, которые вы покупаете или подписываетесь через эту рекламу, и эта компенсация влияет на ранжирование и размещение любых предложений, перечисленных здесь. Мы не предоставляем информацию о каждом доступном предложении. Информация и суммы сбережений, изображенные выше, предназначены только для демонстрационных целей, и ваши результаты могут отличаться.

Сравните цитаты лучших электриков

Бесплатно, оценки без обязательств

Найти электрика

Ваш дом. Ваши решения. Наша поддержка.

Получайте советы экспертов по вашему дому, советы по дизайну, сколько платить профессионалам и нанимайте экспертов, доставляемых вам ежедневно.

{{ информационный бюллетеньState.emailErrorMsg }}

Спасибо и добро пожаловать в сообщество Forbes Home Improvement!

{{ информационный бюллетеньState.emailErrorMsg }}

Я согласен получать информационный бюллетень Forbes Home по электронной почте.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
