Подходит ли теплый пол под деревянный пол вопрос очень сложный. Некоторые считают, что не в какую, но наше мнение все-таки это возможно и даже нужно по многим причинам, если все сделано правильно:

1. Дерево не будет рассыхается

2

Температура пола буде всегда приятной 24-28 градусов, а не 15-17 (это очень ощутимая разница)

3. Дерево будет испарять приятный легкий аромат

Узнайте для какого теплого пола может подойти инфракрасная пленка?

Так какое же дерево подойдет для греющего пола. Во-первых, толщина не должна превышать 1,5 см, дерево должно иметь правильный коэффициент влаги, быть устойчивым к рассыханию, при изменении температур и влажности (в меру) не менять своих свойств.

Устройство теплого пола под ковролин

Идеальным кандидатом для греющего пола под деревянный пол является инфракрасная пленка, имея толщину всего 0,04 мм она владеет очень мягким нагревом с диапазоном излучения 0,08 -0,12 мкм, а также пожаробезопасна. Кроме пленки можно использовать и кабельные системы, но они требуют стяжки и не стоит забывать, что между стяжкой и деревянным молом не должно быть теплоизоляционной подложки. В качестве подложки можете использовать тонкий корок итп, не более 2 мм

Если вашим напольным покрытием для напольного отопления является дерево, не накрывайте его теплыми коврами итп, так как у дерева коэффициент теплопередачи и так низкий, максимум это тонкие покрытия, легко передающие тепло.

Возможно ли отапливать теплым полом? (Читать)

Водяные теплые полы в данном случае напоминают кабельные, они так же могут требовать стяжки, но их можно монтировать и в сухую, наверх закрывая досками.

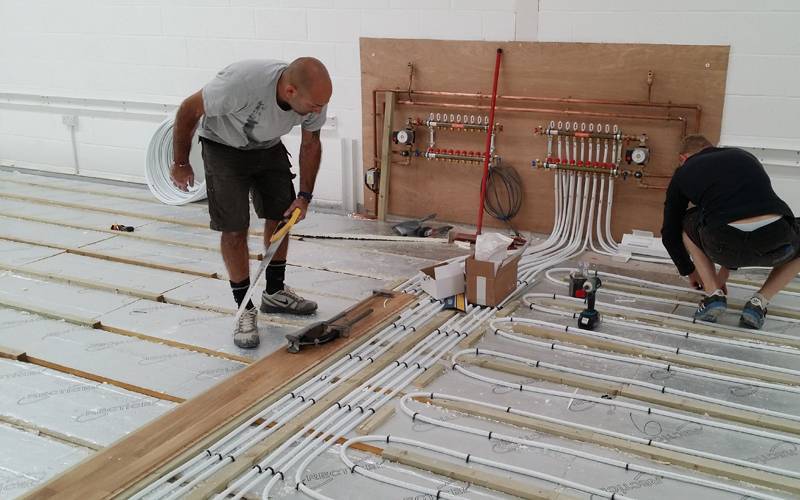

Устройство гидравлического напольного отопления с деревянным покрытием или на деревянной основе используется в тех случаях, когда нет возможности сделать стяжку. Например, из-за некоторых конструктивных особенностей здания. При устройстве водяного теплого пола на деревянном основании, будь то или деревянное перекрытие, или деревянные лаги, вся система буде готова к запуску непосредственно после завершения работ по монтажу.

При устройстве теплого водяного пола на деревянную основу используют два метода для настила: реечный и модульный. При модульном виде укладка труб производится в специальные канавки под трубы, сделанные на модулях из ДСП или ОСБ-плит. При реечном виде используют также плиты ДСП или ОСБ, но уже определенной ширины в виде полос, в пазах между которыми укладывают алюминиевые полоски, на которые потом кладут трубы теплого пола, затем сверху трубы укрывают прокладками из, например, вспененного полиэтилена для поглощения конденсата. После этого укладывают уже чистый пол. При укладке труб на основу из досок между досками необходимо оставить зазор на ширину трубы, торцы досок закруглить для удобства выполнения закруглений трубы при поворотах. Хочется напомнить дерево должно быть достаточно плотное

(или материал, а толщина должна быть не более 20-25 мм, чем меньше тем лучше) и прочное.

При выполнении водяного теплого пола под деревянный греющий пол необходимо сначала собрать фальшпол, чтобы уложить на него слой теплоизоляционного материала, при этом необходимо защитить его гидроизоляционной пленкой. После обустройства настильного слоя раскатывают фольгу над пазами, потом туда укладывают трубу, после этого ее оборачивают фольгой, края которой крепят к краям настила. После этого можно укладывать уже чистый пол.

Паркетная доска должна иметь специальное обозначение змейка с направленными стрелками вверх

Часто задаваемые вопросы

— Теплый пол может прослужить 50-70 лет без проблем.

— Для маленьких площадей локально – электрический, для отопления дома – водяной.

— Да, теплым полом можно управлять через WiFi и подключать к умному дому.

Если эта статья оказалась для Вас полезной, сделайте себе репост.

Полезная информация по теплому полу

Heattherm — теплый пол двужильный кабель и мат
ThermoPEX для теплого пола — оптимальный вариант для дома
Бобышки для теплого пола. Маты с бобышками что это?
Боится ли теплый пол воды. Может ли ударить током?

Виды электрических теплых полов
Во сколько обойдется отопление теплым полом в месяц
Водяной теплый пол в деревянном доме
Водяной теплый пол под ламинат. Стоит ли?
Водяной теплый пол. Преимущества и недостатки.
Время монтажа теплого пола. Сколько займет?
Выбор электрического и водяного теплого пола
Где установить гребенку или коллектор теплого пола?
Для какого теплого пола подходит инфракрасная пленка?
Для чего нужен кислородный барьер?
Для чего нужен насос в коллекторе?
Для чего нужна демпферная лента в теплом полу
Для чего нужны расходомеры в теплом полу?
Зачем нужны расходомеры, смесительный узел и евроконус?
Как выбрать мощность теплого пола
Как выбрать нагревательный мат теплого пола
Как выбрать насос для водяного теплого пола?
Как выбрать насос теплого пола.
База насоса
Как делать первое включение теплого пола?
Как дешево, экономно сделать теплый пол?
Как заменить датчик теплого пола если он замурован?
Как купить надежный теплый пол?
Как надежны терморегуляторы? Ремонт и замена регулятора
Как отличить стержневой теплый пол от подделки?
Как подключить датчик теплого пола?
Как проверить роботу монтажников по теплому полу?
Как работает система водяного теплого пола? Принцип работы
Как рассчитать количество контуров гребенки?
Как рассчитать количество контуров коллектора?
Как рассчитать количество трубы на квадратный метр?
Как рассчитать материалы на водяной теплый пол?
Как сделать теплый пол если нельзя сделать стяжку!?
Какая должна быть стяжка для теплого пола
Какие бывают виды теплого пола?

Каким должен быть бетон и стяжка теплого пола?!
Какого цвета выбрать трубу теплого пола?
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какое напольное покрытие можно использовать для теплого пола?!
Какой должна быть температура теплого пола
Какой кабель подходит под плитку, а какой в стяжку?
Какой котел лучше использовать для теплого пола?
Какой крепеж используется в водяных теплых полах
Какой теплый пол лучше выбрать под плитку?!
Какой теплый пол лучше? Какой выбрать водяной или электрический
Какой шаг укладки делать в теплом полу 7, 10, 12, 15 или 20 см?
Какую подложку для теплого пола выбрать?
Калькулятор теплого пола
Когда целесообразен монтаж водяного теплого пола ?
Контура теплого пола, какие бывают?
Куда девать остаток нагревательного кабеля .
Можно ли резать?
Латунь или нержавейка? Какая гребенка лучше?
Лучшие водяные теплые полы и их рейтинг
Лучшие электрические теплые полы и их рейтинг!
Маты с бобышками для водяного теплого пола. Что это?
Минусы и недостатки водяного теплого пола
Можно ли … теплый пол? Ответы!
Можно ли подключить радиатор к коллектору?
Можно ли ремонтировать теплый пол, нагревательный мат и кабель?
Монтаж
Монтаж ламината на теплый пол своими руками
Монтаж стержневого теплого пола?
Монтаж электрического и водяного теплого пола своими руками
Обзор стоимости теплых полов за м2, стоимость монтажа
Основание под водяной теплый пол. Виды и способы укладки.
Основные составляющие водяного теплого пола.
Особенности конструкции бойлеров Ento
Отличие двужильного от одножильного нагревательного кабеля?

Отличие механического терморегулятора от программируемого
Отличие сплошной пленки от классической полосочной?
Отопление дома теплым полом. Стоит ли?
Отопление теплым полом
Отчет об отправке
Официальный сайт теплого пола
Перегревается ли стержневой теплый пол?
Плиточный клей для теплого пола, какой использовать?
Плюсы и минусы электрических и водяных теплых полов
Подключение электрического и водяного теплого пола
Подложка под водяной теплый пол. Для чего она нужна?
Почему мат теплого пола, не кабель?
Почему электрический теплый пол не греет
Правильный водяной и электрический теплый пол
Правильный шаг укладки водяного и электрического теплого пола
Преимущества водяного теплого пола перед радиаторным отоплением.

Преимущество стержневого теплого пола
Прогреет ли теплый пол 5-6 см стяжки?
Проектные работы
Расчет теплого пола водяного и электрического
Ремонт нагревательного кабеля теплого пола
Ремонт электрического и водяного теплого пола
С чего состоит система водяного теплого пола
Система водяных и электрических теплых полов
Система управления водяным теплым полом. Что такое сервопривод?
Сколько потребляет нагревательный кабель? Его мощность.
Сколько потребляет теплый пол?
Сколько энергии потребляет пленочный теплый пол?
Способен ли терморегулятор экономить электричество?
Справочная
Стандартная пленка Felix Excel и ее конструкция
Стоит ли экономить на терморегуляторе?
Схема укладки теплого пола

Сшитый полиэтилен для теплых полов. Какие трубы выбрать?
Сшитый полиэтилен или металлопластик? Какую трубу выбрать?
Тепло инфракрасного от инфракрасного теплого пола Felix Excel
Теплоизоляция под плитку для теплого пола
Теплые полы в гипермаркете
Теплый пол 27 ua или 24 на 7, длительность работать?
Теплый пол без стяжки
Теплый пол в бане и сауне, как реализовать?
Теплый пол в ванной и санузле. Как реализовать?
Теплый пол в ванную электрический и водяной
Теплый пол в стяжку водяной и электрический
Теплый пол в частном доме
Теплый пол и его эпицентр температуры
Теплый пол из металлопластиковых труб
Теплый пол на балконе и лоджии. Как осуществить?
Теплый пол на кухне. Где можно размещать?
Теплый пол от печки или камина, как сделать?
Теплый пол от Розетки
Теплый пол от центрального отопления или котла
Теплый пол под деревянный пол
Теплый пол под ковролин
Теплый пол под ламинат
Теплый пол под линолеум
Теплый пол под линолеум на деревянный пол
Теплый пол под плитку
Теплый пол своими руками
Теплый пол, цена на 2020 год. Обзор цен теплых полов
Терморегулятор водяного теплого пола. Какой выбрать?
Типы изоляции теплого пола. Фторопласт, тефлон, эластомеры
Труба для теплого пола 16 диаметра
Труба теплого пола 14, 16, 17, 18, 20 диаметра, какую выбрать?
Укладка теплого пола, как осуществить? Как правильно сделать
Управление теплым полом. Какие бывают системы?!
Устройство теплого пола водяного и электрического
Утепление и подложки под теплый пол
Чем гребенка отличается от коллектора?
Чем зафиксировать трубу теплого пола?
Чем и как закрепить нагревательный кабель теплого пола
Чем отличается нагревательный мат от кабеля?
Что лучше водяной теплый пол или электрический?
Что подобрать для теплого пола без стяжки?
Шаг укладки теплого пола электрического и водяного?! Расчет
Электрический теплый пол плюсы и минусы
Консультация
Тестовая статья
Доставка и оплата
Сотрудничество теплый пол оптом
Документация
Водяной теплый пол в многоэтажном доме и в квартире. Подключение
Как сделать замер площади под теплый пол самостоятельно?
Можно ли укорачивать нагревательный кабель или мат теплого пола?
Связаться с нами

Теплый пол электрический своими руками

Электрический теплый пол популярен благодаря простоте монтажа и долговечности. Он также не требует подведения никаких дополнительных коммуникаций, кроме электричества, поэтому с успехом применяется в частном строительстве. Сделать электрический теплый пол несложно, его монтаж не требует специальных знаний и занимает немного времени. Рассмотрим основные этапы и важные нюансы, которые необходимо знать при установке теплого пола.

Теплый пол электрический своими руками

Содержание

Где применяют
Типы электрического теплого пола (ЭТП)
Принцип работы ЭТП
Как выбрать необходимую мощность теплого пола
К каким последствиям могут привести ошибки при монтаже ЭТП
Преимущества и недостатки ЭТП
Пошаговая инструкция по монтажу ЭТП
Подготовка основания
Укладка нагревательных элементов
Установка датчика температуры
Подключение ЭТП
Заливка теплого пола стяжкой
Видео – Монтаж нагревательных матов
Видео – Теплый пол под плитку
Видео – Монтаж тёплого пола Electrolux, кабель
Видео – Монтаж пленочного теплого пола

Где применяют

Электрический теплый пол с успехом применяется в абсолютно любых типах помещений. Это могут быть многоквартирные либо частные дома, гаражи, бани или лоджии. Важно лишь правильно подобрать мощность системы и обеспечить достаточную теплоизоляцию. Этот метод вполне можно использовать, как единственный источник обогрева помещения. Но расходы на оплату электроэнергии могут сильно возрасти.

Пример обустройства теплого пола на балконеЭлектрический теплый пол в частном доме

Типы электрического теплого пола (ЭТП)

Типы теплого пола

Все варианты организации подобных систем подразделяются на три группы.

ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте. Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.Кабельный теплый полРезистивные нагревательные кабели
ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их. Это значительно экономит время и снижает риск ошибки.Теплый пол, матыТёплый пол на основе нагревательного мата
ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.

Пленочный теплый полИнфракрасный теплый пол

Сравнительная характеристика кабельного и пленочного теплого пола

Признаки	Пленочный обогрев	Кабельный обогрев
Техническое помещение	Не нужно	Не нужно
Толщина пола со стяжкой	5-10 мм	50-100 мм
Сроки монтажа	1 день	1 день
Готовность к эксплуатации	Сразу	28 дней
Варианты установки	Пол, потолок, стены, любые поверхности	Пол. Монтаж на другие поверхности возможен, но затруднен
Надежность	При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать	При любом повреждении кабеля полностью выходит из строя
Затраты на ремонт	Минимальные	Высокие, 100%
Обслуживание	Не требуется	Не требуется
Замерзание зимой	Отсутствует	Отсутствует
Влияние на здоровье	Положительное лечебное	Нейтральное при условии качественного двужильного кабеля
Распределение тепла и влияние на покрытия	Равномерный прогрев	Неравномерность распределения температуры, есть зоны повышенной температуры
Зонирование	Возможность организации отдельных точечных зон	Возможность организации отдельных точечных зон
Затраты	Относительно невысокие изначально. Энергосбережение	Относительно невысокие изначальные, эксплуатационные — по счетчику

Принцип работы ЭТП

В случае с греющим проводом и матами, происходит нагрев проводника под действием протекающего в нем электрического тока. Провод нагревает стяжку, которая в свою очередь нагревает финишное покрытие. Нагрев происходит путем конвекции.

В случае применения инфракрасной пленки, нагрев происходит путем теплового излучения углеродного слоя, которое возникает под действием электрического тока. Это излучение нагревает финишное покрытие и предметы, находящиеся достаточно близко к полу. От них путем конвекции происходит нагрев воздуха в помещении.

Регулирование температуры производится при помощи термодатчика и терморегулятора, через который подключен теплый пол.

Как выбрать необходимую мощность теплого пола

Выбор комплекта теплого пола

Перед расчетом мощности необходимо знать, будет ли комната обогреваться только при помощи ЭТП или он будет дополнять основную систему обогрева, создавая дополнительный комфорт. Каждый производитель ЭТП в техническом паспорте своего продукта указывает какую мощность необходимо выбрать в каждом случае.

Для большинства помещений в качестве комфортного ЭТП на основе греющего провода или греющего мата выбирается значение 120-140 Вт/м2. Если ЭТП делается на основе инфракрасной пленки, то комфортное значение составляет 150 Вт/м2.

Потребление электроэнергии пленочным теплым полом

Если комната будет обогреваться только за счет ЭТП, то для греющего провода или мата выбирается значение 160-180 Вт/м2, а для инфракрасной пленки мощность должна быть равна 220 Вт/м2.

Если вы используете греющий мат или инфракрасную пленку, то мощность квадратного метра известна заранее и вам просто нужно выбрать подходящий вариант. В случае использования греющего кабеля, мощность будет зависеть от расстояния между его витками. Вам нужно заранее знать площадь и форму обогревающей поверхности, после чего по таблицам в техническом паспорте или инструкции вы определите требуемое расстояние. Обычно оно составляет 10-30 см в зависимости от мощности кабеля.

Таблица расчета мощности нагревательного кабеля

Помещение	Мощность, Вт/м2
Коридор, кухня	90-140
Санузел, ванная комната	170-190
Балконы, лоджии	До 200
Жилые помещения	До 130

Важно учитывать максимально возможную нагрузку на электросеть здания, а также использовать коммутационную аппаратуру, рассчитанную на соответствующий ток нагрузки.

К каким последствиям могут привести ошибки при монтаже ЭТП

Распространенная ошибка – это прокладывание ЭТП под массивной мебелью и бытовой техникой. Недостаточное охлаждение поверхности пола может вызвать перегрев провода и выходу его из строя.

Варианты резки пленки

Никогда не включайте греющие провода или маты до полного высыхания стяжки. Даже кратковременное включение может привести к поломке нагревателя. Проверка целостности уложенного кабеля и правильности подключения возможна только путем замера сопротивления. Это не касается инфракрасного пленочного пола, его можно и нужно включать в сеть для проверки.

Схемы укладки теплого пола под разное покрытие

Не перегибайте провод, не наступайте на него и избегайте натяжения провода. Все это может повлечь повреждение проводника или изоляции и поломку всей системы. Также избегайте повреждения греющей пленки, если вы монтируете инфракрасный ЭТП.

Вариант прокладки кабельного теплого пола

Не забывайте контролировать сопротивление изоляции на всех этапах работы, особенно перед заливкой стяжки. Значение не должно отличаться от заявленного производителем больше, чем на 10%. Если вы видите сильное расхождение в значениях, приостановите работы и найдите участок поврежденной изоляции. Если этим правилом пренебречь, то после высыхания стяжки вас может ждать очень неприятный сюрприз в виде неработающего ЭТП.

Не заливайте датчик температуры непосредственно в стяжку. Расположите его в гофре, которая и будет залита стяжкой. Датчики нередко выходят из строя и если вы зальете его в стяжку, то замена потребует немалых усилий.

Проложите провода в гофреПровод проходит через гофру

При монтаже инфракрасного ЭТП не забывайте изолировать токоведущие части в местах разреза пленки. Иначе защитная аппаратура будет постоянно фиксировать ток утечки и отключать питание вашего ЭТП.

Контакты изолируются специальной лентой

Плюсами ЭТП являются:

простота монтажа конструкции. Особенно это касается греющих матов и инфракрасной пленки. Их достаточно просто расстелить на основании и подключить по инструкции, это не требует никаких специальных знаний;Простота монтажа
высокая надежность и долговечность. При условии целостности изоляции, греющий провод или маты, залитые в стяжку, имеют практически неограниченный срок службы;Высокая надежность и долговечность
высокая автономность. ЭТП не требует подключения дома к водоснабжению и работает даже от электрического генератора. Это позволяет использовать его в деревенских домах и дачах.Универсальность. Такие полы можно смонтировать в любом помещении

К минусам этого способа обогрева относятся:

сравнительно высокая цена обогрева помещения. ЭТП потребляет достаточно большую мощность, особенно если является единственным способом обогрева;
из-за сравнительно невысокой температуры поверхности пола, воздух в помещении прогревается довольно медленно. Это актуально, если ЭТП является единственным источником тепла и работает не постоянно. Например, в дачном доме в зимний период;
поскольку нагревательные элементы запрещено располагать под массивной мебелью, после окончания работ глобальная перестановка мебели будет невозможна.

Пошаговая инструкция по монтажу ЭТП

Подготовка основания

Разметка

ЭТП пол должен укладываться на чистое, сухое основание. В стене необходимо проштробить канавку для регулятора температуры и провода. Тщательно сметите весь образовавшийся мусор.

Фото штробы в стене, соединяющей пол с терморегуляторомСверление выемки под терморегуляторШтроба должна быть 20х20 мм

После этого нужно положить на основание слой теплоизоляции, например, пенофол или пенополистирол. Если этажом ниже находится отапливаемое помещение, то достаточно будет положить слой пенофола толщиной 5 мм. Если же под теплым полом будет неотапливаемое помещение или грунт, то необходимо использовать пенополистирол толщиной от 20 мм до 50 мм, в зависимости от суровости зим в вашей местности. Теплоизоляция фиксируется при помощи любого клеящего материала.

Укладка пенофола

Укладка нагревательных элементов

Расчет шага укладки кабеляВыбор сечения провода

До начала монтажа разметьте пол. Важно выделить те участки, которые не должны прогреваться. Важно помнить, что до стен и крупной мебели должна соблюдаться дистанция в 0,5 м, а расстояние до нагревательных приборов, печей и каминов не менее 0,3 м.

Если вы монтируете теплый пол на основе греющего провода, то для начала необходимо установить монтажную ленту. Она будет фиксировать витки провода и предотвращать их смещение. Раскладывайте ленту на теплоизоляцию и закрепляйте дюбелями.

Крепление монтажной ленты

Аккуратно разматывайте греющий провод и раскладывайте его поверх теплоизоляции и монтажной ленты, строго соблюдая параллельность витков и промежутки между ними. Каждый виток закрепляйте с помощью фиксирующих усиков на монтажной ленте. Витки провода ни в коем случае не должны перехлестываться. После окончания укладки замерьте сопротивление изоляции, оно не должно отличаться от нормативного больше, чем на 10%.

Как крепить кабель в монтажной лентеКрепление кабеля в монтажной ленте

Если вы монтируете греющие маты, то просто аккуратно разложите их по всей площади пола, которая должна греться. Соедините их друг с другом по схеме, данной в техническом паспорте. После чего также проверьте сопротивление изоляции.

Расстояние между витками греющего кабеля 50-60 смРасстояние не менее 8 смРасстояние 10 смРасстояние от стены не менее 5 см

Если вы используете инфракрасную пленку, то аккуратно размотайте ее по основанию, затем параллельно соедините листы пленки между собой. Подведите провода к месту установки терморегулятора.

Установка датчика температуры

Если вы монтируете ЭТП на основе греющего провода или мата, то датчик температуры должен располагаться в гофрированной трубке. Сделайте небольшое углубление в теплоизоляционном слое и положите в него трубку диаметром 20 мм. Один конец трубки плотно заткните утеплителем, а другой конец выведите выше уровня пола в том же месте, где будут выходить провода.

Поместите датчик температуры в конец трубки и убедитесь, что его можно легко вынуть обратно. Это важно для возможности замены датчика после того, как пол будет залит стяжкой.

Если вы монтируете инфракрасный ЭТП, то датчик можно просто положить в углубление по центру полосы пленки. Так как стяжка в этом случае не заливается, вы в любой момент сможете его заменить.

Подключение ЭТП

Подключите нагревающий провод и датчик температуры к терморегулятору согласно схеме, данной производителем. После чего подключите всю систему к автоматическому выключателю дифференциального тока с уставкой тока утечки не более 30 мА. Ни в коем случае не подавайте на теплый пол напряжение до полного застывания стяжки. Проверку целостности изоляции и правильности подключения можно проводить только путем замера сопротивления теплого пола и сверкой его с контрольными значениями.

Если вы монтируете систему ЭТП в ванной или бане, обязательно присоедините оплетку греющего провода с заземляющим контуром здания. Использование заземление и автоматического выключателя с контролем тока утечки дает абсолютную защиту от поражения электрическим током.

Монтаж терморегулятора

Если вы используете инфракрасный ЭТП, то его можно проверить путем включения, пол должен быть теплый на ощупь.

Заливка теплого пола стяжкой

Если вы используете инфракрасный ЭТП, то заливка не требуется, можно сразу приступать к монтажу финишного покрытия.

Толщина стяжки от 3 до 5 см

Если же вы используете греющий провод или мат, то заливка стяжки строго обязательна. Необходимо выполнить заливку цементной самовыравнивающейся стяжкой на толщину 30-50 мм. После того, как стяжка застынет можно приступать к монтажу финишного покрытия, например, плитки, ламината или линолеума. Первое включение теплого пола можно проводить только после того, как стяжка полностью высохнет. Большинство производителей устанавливают срок полного высыхания 28 дней. Это гарантирует, что вокруг провода не образуется пустот, которые со временем приведут к перегоранию провода.

Видео – Монтаж нагревательных матов

Видео – Теплый пол под плитку

Видео – Монтаж тёплого пола Electrolux, кабель

Видео – Монтаж пленочного теплого пола

Теплый пол – как это работает и стоит ли оно того?

Подпишитесь на нашу рассылку

Получите лучшие идеи домашнего декора, советы по рукоделию и вдохновение для проектов прямо на вашу почту!

Благодарим вас за регистрацию в Realhomes. Вскоре вы получите электронное письмо с подтверждением.

Возникла проблема. Пожалуйста, обновите страницу и повторите попытку.

Отправляя свою информацию, вы соглашаетесь с Условиями использования (открывается в новой вкладке) и Политикой конфиденциальности (открывается в новой вкладке) и вам исполнилось 16 лет.

Если вы никогда не рассматривали вариант с подогревом пола, подумайте об ощущении теплого пола под ногами, когда температура на улице падает, и вы можете быть убеждены исследовать.

Полы с подогревом также могут оказаться отличным выбором среди предлагаемых типов отопления для вашего дома, потому что они могут быть более эффективными, чем некоторые альтернативные способы поддержания тепла в вашем доме, равномерно распределять тепло и улучшать внутреннюю среду для вашего дома. тем, у кого аллергия.

Мы собрали всю необходимую вам информацию о системах напольного отопления и стоимости, а также советы экспертов, чтобы вы могли решить, подходит ли один из различных типов для вашего дома.

Типы лучистого теплого пола

Существует два типа систем лучистого теплого пола, иногда называемых просто «теплым полом», на ваш выбор. Первая — электрическая версия, а вторая — гидравлическая, в которой используется вода. Имейте в виду, что существуют также лучистые полы с воздушным подогревом, но ни одна из этих систем не рекомендуется для дома.

Как это работает? «Предпочитаете ли вы водяное или электрическое отопление под полом, концепция одна и та же; полы с подогревом и тепло передается в помещения выше. Масса пола, обычно представляющая собой плиту, поглощает тепло, а затем мягко и равномерно передает его обитателям дома за счет лучистого теплообмена», — говорит Джо Крисара, тренер по сантехнике и ОВКВ и основатель Service MVP .

«Как при электрическом, так и при водяном отоплении, чем толще плита, тем дольше она нагревается, но чем толще плита, тем дольше сохраняется и излучается тепло».

Если вы рассматриваете одну из этих систем подогрева пола, имейте в виду время нагрева. «Лучистое тепло является наиболее эффективным, когда речь идет о поддержании тепла в течение длительного периода времени, но оно очень неэффективно при немедленном изменении температуры», — объясняет Джо. «Это медленный и устойчивый нагрев, а не мгновенный прогрев». Энергия (откроется в новой вкладке).

«В гидравлических системах горячая вода (обычно от 85 до 130 градусов по Фаренгейту) подается по ряду труб под чистым полом», — объясняет Дрю Мауро, менеджер по продажам Green Wave Distribution .

Трубка может быть встроена в бетон, но также возможна установка системы на черновом полу. Что касается горячей воды, то она может подаваться бойлером или тепловым насосом.

Одним из преимуществ гидросистемы является то, что ее можно зонировать, чтобы обеспечить максимальный комфорт в разных зонах.

Имейте в виду, что гидравлическая система лучше подходит, если вы строите новый дом, делаете капитальный ремонт или строите большую пристройку; это не подходит для маленькой площади. Также стоит знать? «Реабилитационные проекты поднимут уровень пола», — добавляет Джимми Джексон, стратегический консультант по HVAC в YouthfulHome.com (открывается в новой вкладке).

Электрические теплые полы

Электрическое отопление пола может использовать нагревательные кабели, которые встроены в пол или маты на черном полу с напольным покрытием, таким как плитка сверху.

«Системы кабелей и матов с электрическими проводами выделяют тепло, подавая линейное напряжение на тонкий медный провод (электрическое сопротивление)», — объясняет Дрю Мауро. «В отличие от гидравлических систем, проволочные кабельные системы подходят для небольших помещений и, как правило, дешевле. Поскольку они работают при постоянных высоких температурах, проволочные кабельные системы ограничены определенными типами отделки пола, такими как плитка или камень».

Альтернативная электрическая система использует углеродную пленку для создания тепла. «Эти системы могут покрывать большую площадь поверхности, чем проволочные кабельные системы, что приводит к большей энергоэффективности», — говорит Дрю. «Из-за большей площади покрытия системы с углеродной пленкой работают при более низкой температуре, что делает их более безопасными для таких материалов, как твердая древесина и ковры».

Другой электрической альтернативой являются углеродно-полимерные системы, в которых используются тонкие пластиковые маты. «Углеродные полимерные системы могут саморегулироваться, они реагируют на изменения температуры, такие как попадание солнечного света из окна или сквозняк из двери», — говорит Дрю. «Система увеличивает и уменьшает мощность в областях по мере необходимости, что повышает энергоэффективность».

Электрический подогрев пола идеально подходит для установки, например, в ванной комнате или для пристройки к дому, где расширение существующей системы отопления было бы непрактичным.

Сколько стоит установить теплый пол?

Стоимость теплого пола зависит от выбранной вами системы.

«Система на основе коврика для ванной может быть очень экономичной, от 4 до 5 долларов за квадратный фут. Сделай сам: полная домашняя система ковриков, установленная профессионалом, будет стоить около 7 долларов; а гидравлические системы — это индивидуальные решения, но обычно они стоят от 8 до 20 долларов за квадратный фут», — говорит Райан Коечел, президент FLOOR360 .

Дорого ли эксплуатировать теплый пол?

Системы лучистого обогрева пола обеспечивают преимущество в эффективности. «Излучающие системы не теряют энергию/тепло из-за утечек в воздуховодах, как системы с принудительной подачей воздуха», — говорит Джимми Джексон. «Остаточное тепло также будет продолжать излучаться после отключения излучающей системы».

Однако эксплуатационные расходы зависят от ряда факторов. «Эти факторы включают в себя то, насколько хорошо изолирован дом, количество или градусо-дни отопления в этом районе, стоимость топлива или электричества в этом районе и желаемую заданную температуру», — говорит Дрю Мауро.

«Существует большое разнообразие калькуляторов эксплуатационных расходов, но будьте внимательны – каждый из этих калькуляторов делает базовые предположения, и потребителю важно знать, что это за предположения, поскольку они могут оказаться неприменимыми». что потребляет больше всего электроэнергии в доме.

Сколько служат полы с подогревом?

Пол с подогревом имеет длительный срок службы. «Многие излучающие системы на основе электричества имеют гарантию 15 лет, но могут прослужить гораздо дольше», — говорит Райан Коехель.

Что касается водяных теплых полов, трубы могут иметь срок службы 25 лет и более, но котел или другие части системы, скорее всего, потребуют замены раньше.

Перед совершением покупки всегда проверяйте, какая гарантия предоставляется на систему подогрева пола и ее элементы.

Вредны ли полы с подогревом?

Теплые полы вам не вредны, а кому-то, наоборот, могут улучшить быт.

«Системы принудительной вентиляции разносят воздух, пыль и аллергены по всему дому. По этой причине лучистое тепло может быть полезным для людей, страдающих аллергией», — говорит Джимми Джексон.

Лучше ли напольное лучистое отопление работает с плиткой?

Напольная плитка отлично подходит в качестве напольного покрытия. «Поскольку большинство плиток, таких как керамика и фарфор, обладают теплопроводными свойствами, они отлично передают и сохраняют тепло, что делает их идеальной поверхностью пола для системы отопления», — говорит Рид Джонсон из Jackson Tile Installation . . Плитка из натурального камня также является отличным вариантом.

Другие напольные покрытия, такие как винил, ламинат, инженерная древесина и даже ковролин, не столь эффективны. Тем не менее, убедитесь, что гарантия на напольное покрытие распространяется на использование с подогревом пола.

Как установить напольное отопление – своими руками

Установка электрического напольного отопления (или лучистого теплого пола) под силу домовладельцам, которые уверены в своих навыках самостоятельных работ. Даже если вы хотите нанять профессионального электрика, такого как команда Oliver Heating & Cooling, для выполнения электрических подключений, вы все равно можете сделать все остальное самостоятельно. Шаги по установке напольного отопления требуют только основных инструментов и внимания к деталям.

Плиточные и каменные полы обладают самой высокой теплопроводностью и лучше всего сохраняют тепло. Вы также можете установить теплый пол под дерево, ламинат, винил и бамбук.

Аккумуляторная дрель
Клеевой пистолет
Мастерок
Универсальный нож
Вольтметр
Долото
Сетчатая лента из стекловолокна
Подложка из цементных плит
Затирка
Тепловой мат с защитой GFCI
Термостат
Известковый раствор
Двусторонняя лента
Канал

Как установить теплый пол Шаги

Определите, можете ли вы подключить нагревательный мат к существующей розетке или для него требуется выделенный контур.
Проверьте нагревательные кабели внутри матов с помощью вольтомметра. Этот шаг позволяет убедиться, что изделие не повреждено и что все нагревательные кабели работают эффективно.
Подготовьте черновой пол, уложив цементную плиту. №
1. Мастерком распределите затвердевший раствор и положите сверху цементную плиту. Прикрепите доски шурупами для цементных плит.
Выполните пробную установку нагревательных матов. НИКОГДА не режьте, не надрезайте и не перекрещивайте нагревательные кабели.
1. Кабели не должны быть ближе 2 дюймов. Также держите их на расстоянии 4 дюймов от стен, шкафов и светильников. Вы можете разрезать сетчатый мат по мере необходимости, чтобы подогнать кусочки.
Подготовьте канавку в цементной плите с помощью долота, чтобы провести силовой кабель, кабелепровод и провода термостата.
Вырежьте в стене пазы для силового кабеля.
Прикрепите нагревательные маты к полу с помощью двустороннего скотча и клеевого пистолета.
Еще раз проверьте нагревательные кабели с помощью вольтомметра.
Провода питания рыбы и термостата проходят через две трубы. Нижние концы трубопроводов входят в вырезанные вами пазы.
Подсоедините кабелепровод к электрической коробке размером 4 x 4 дюйма, прикрепленной к стенной стойке.
Вплетите провода термостата в 12-дюймовый сетчатый мат, не касаясь кабелей.
Распределите раствор по мату, убедившись, что он соединяется с основанием из цементных плит.
Разместить плитку. Дайте раствору высохнуть.
Затирка плитки.
Полная проводка термостата и электрическое соединение.

Нужна помощь? Наймите экспертов Oliver

Специализированная команда Oliver Heating & Cooling предоставляет услуги по электроснабжению, отоплению, охлаждению и сантехнике по всей долине Делавэр. Если вы не уверены, что сможете научиться устанавливать теплые полы, или у вас просто нет времени, чтобы вписать проект в свой плотный график, запросите у нас оценку.

Теплый пол как сделать: инструкции для монтажа своими руками
