ПРОТОКОЛЫ OTG И MHL ДЛЯ ANDROID УСТРОЙСТВ: ЧТО ЭТО ТАКОЕ?

MHL адаптеры (англ. Mobile High-Definition Link Adapters

) — стандарт медиа-интерфейса, объединяющий в себе функциональность интерфейсов
HDMI и MicroUSB, служит для непосредственного подключения мобильных устройств к телевизорам и мониторам, экранам автомобилей и т.д. MHL адаптеры поддерживают высокое разрешение видеоизображения — Full HD. MHL адаптеры также позволяют заряжать аккумулятор подключенного мобильного устройства. Стандарт MHL был разработан в середине 2010 г. консорциумом, в состав которого вошли компании Nokia, Toshiba и Sony. Для подключения через MHL могут использоваться два вида адаптеров: пассивный и активный.
Пассивный MHL кабель

Пассивный MHL адаптер — это по сути кабель с разъемами MicroUSB и HDMI служит для подключения мобильных устройств с MHL к устройствам отображения (мониторам и телевизорам, экранам автомобилей) с поддержкой

MHL и обеспечивает полную функциональность стандарта. У такого адаптера есть один заметный минус: мобильное устройство, будь то планшет или смартфон, очень быстро разряжается под высокой нагрузкой, при воспроизведение видео высокого разрешения.

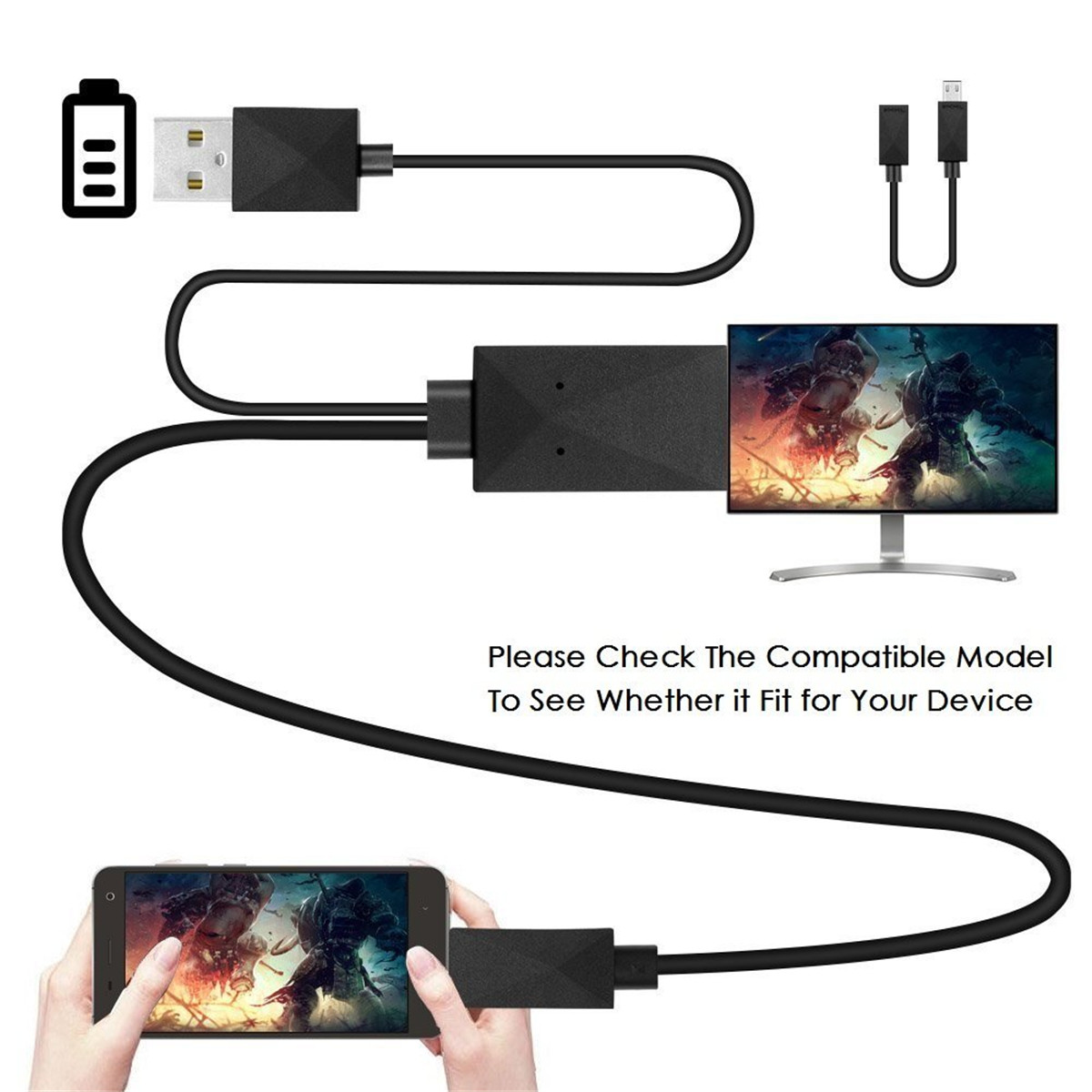

Активный MHL кабель

Активный MHL кабель предусматривает дополнительный разъем MicroUSB для подключения адаптера питания и совместим с любыми устройствами отображения, имеющими порт HDMI и не имеющих поддержку MHL. Без подключения внешнего источника питания (5V, 1A и выше) сигнала на выходе HDMI не будет. Иногда при подключении необходимо дополнительно перезагрузить смартфон. Недостатком того и иного вида адаптеров является невозможность управление смартфоном с подключенного экрана. Плюсом — простота подключения.

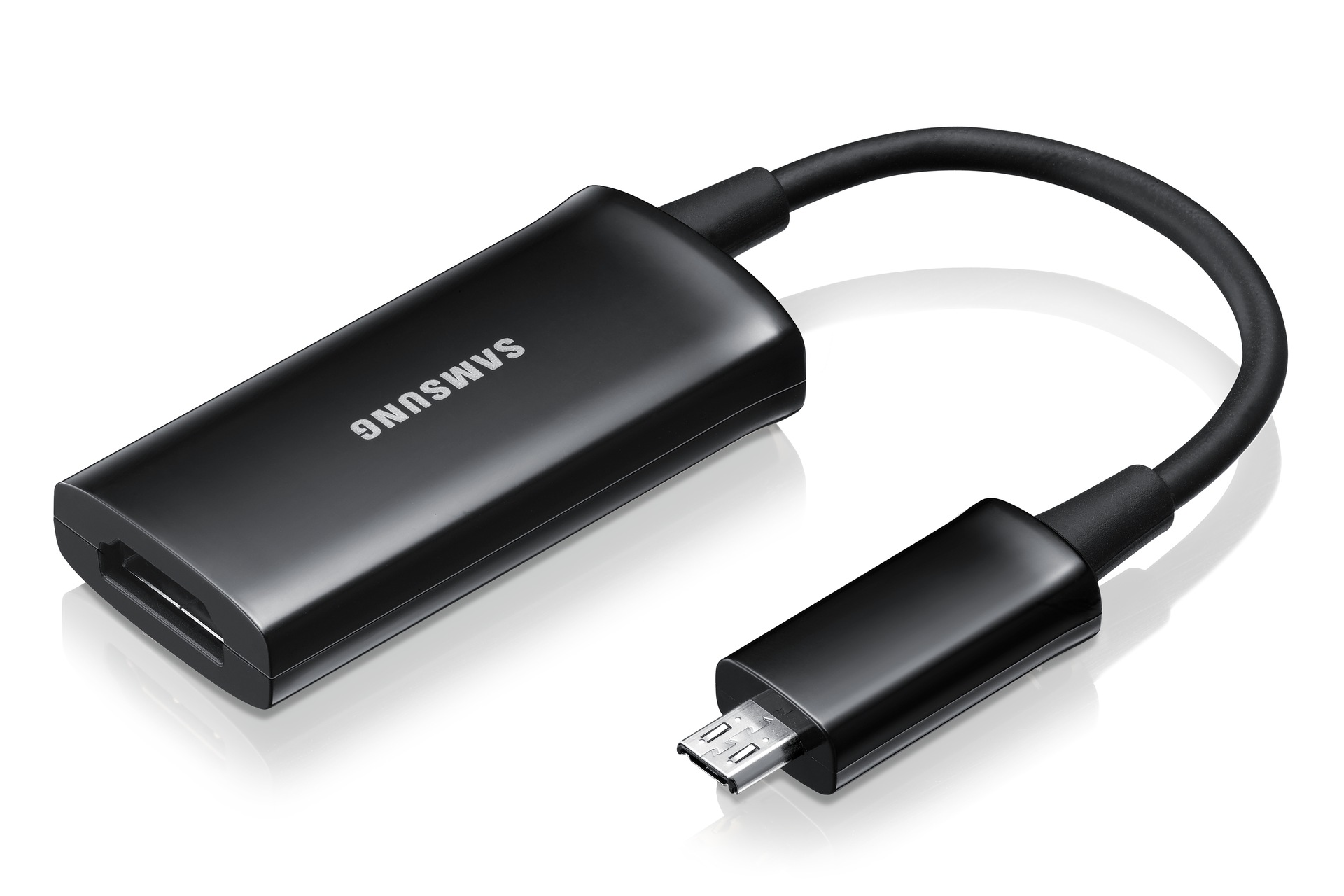

Активный MHL адаптер

Вместо активного кабеля можно использовать MHL адаптер, имеющий также встроенный разьем MicroUSB для дополнительного питания. Технология MHL позволяет одновременно просматривать мобильный контент на большом экране монитора (телевизора) с полноценным воспроизведением звука и заряжать батарею подключенного мобильного устройства.

Для MHL не нужны никакие настройки и драйвера, в «начинке» мобильного устройства за кодирование и передачу данных отвечает специальный чип.

Технология MHL: что это?

Вообще аббревиатура MHL расшифровывается как Mobile High-Definition Link (почти что HDMI), что, говоря обычным языком, можно трактовать как технологию зеркального отображения экрана мобильного девайса на телевизионной панели высокого разрешения.

Появилась он относительно недавно, так что даже заявленная поддержка MHL в некоторых устройствах может не работать. На сегодняшний день самыми распространенным и используемыми являются MHL-версии 1.x и 2.x, и только недавно появилась третья версия, которая, хоть и имеет достаточно высокие перспективы для внедрения, тем не менее пока еще широкого распространения не получила.

Что же касается основных возможностей, использование такой технологии позволяет с мобильного гаджета передавать на телевизионную панель изображение формата Full HD с разрешением 1080p и объемным звуком стандарта 7.

1 с минимальными задержками по времени передачи. Но это касается только первой и второй версии. В третьей модификации, к удивлению многих, была добавлена возможность трансляции изображения в формате 4k (Ultra HD).


Совместимость MHL оборудования

На сегодняшний день, последняя версия стандарта — 3. 0

. Все
MHL
адаптеры имеют обратную совместимость, так что вы можете использовать новые адаптеры со старыми смартфонами.

Поддержка 1080p с разрешением 1920 x 1080. 5’pin коннектор

Устройства: Galaxy S2, Galaxy Note, Galaxy Tab 10.1 (2011)

Поддержка 1080p с разрешением 1920 x 1080, 11’pin коннектор

Устройства: Galaxy S3, Galaxy Note 2, Galaxy Mega 6.3

Поддержка 1080p с разрешением 1920 x 1080, 11’pin коннектор, добавлена поддержка дополнительного питания 5v

Устройства: Galaxy S4, Galaxy S4 Zoom, Galaxy S4 Active, Galaxy Note 3, Galaxy S5, Galaxy Tab 3 8.0, Galaxy Tab 3 10.1, Galaxy Note 8.0, Galaxy Note 10.1, Galaxy Note Pro 12.2, Galaxy Tab Pro 8.4, Galaxy Tab Pro 10.1, Galaxy Tab 4 7.0, Galaxy Tab 4 8.0, Galaxy Tab 4 10.1, Galaxy Tab S 8.4, Galaxy Tab S 10.5

Поддержка 4K с разрешением 3840 x 2160, 11’pin коннектор, поддержка дополнительного питания 5v

Устройства: Galaxy Note 4, Galaxy Note Edge, Galaxy S5 Active, Galaxy S5 Sport, Galaxy Tab Pro 12. 2

Аналоги MHL

Если рассматривать некие аналогичные разработки, нетрудно заметить, что данная технология очень сильно напоминает, скажем, Miracast или Intel WiDi. В мобильных девайсах и панелях Samsung MHL зачастую называют еще Screen Mirroring. Это неправильно, хотя аналогия есть.

Однако похожесть в нашем случае касается исключительно принципов передачи сигнала, а уж никак не подключения. Отсюда — и кардинальные различия в основных принципах, которые соответствуют использованию MHL на практике.

Основные отличия MHL от других стандартов

Теперь посмотрим на известные разработки и оригинальную технологию MHL. Что это по своему принципу подключения, нетрудно сообразить, если учесть, что трансляция осуществляется исключительно при помощи проводного соединения по типу HDMI, а не с использованием, например, Wi-Fi-подключений.

Иными словами, для того, чтобы передать изображение с мобильного девайса на телевизионную панель, нужно использовать специальные кабели с адаптерами. Именно в этом новая технология уж очень сильно схожа с обычным подключением посредством HDMI-кабеля.

Но! Если мобильное устройство подключить либо через HDMI-разъем, или использовать беспроводное соединение, при трансляции сигнала оно разрядится достаточно быстро. Зато MHL позволяет при подключении еще и производить зарядку девайса по типу того, как это происходи через подключение к USB-портам. При этом здесь тоже может быть два варианта: либо зарядка производится с помощью внешнего источника, либо от самой панели. Все зависит от типа используемого адаптера. Кроме того, именно подключение специальных адаптеров позволяет производить трансляцию сигнала даже при условии того, что технология MHL каким-либо из устройств не поддерживается. А это уже весомый плюс.

Miracast: конкурент AirPlay

Android поддерживает Miracast начиная с версии 4.2, Windows Phone — с версии 8.1. Этот беспроводной стандарт произошел от WiDi (Wireless Display) компании Intel и задумывался как конкурент AirPlay. Но осуществить задуманное Miracast пока не удалось: задержка при трансляции изображения с мобильного устройства на большой экран получается слишком большой.

Несмотря на разрешение 1080p, из-за большого количества артефактов картинка на телевизоре выглядит не очень хорошо. Тем не менее: многие новые «умные» телевизоры поддерживают этот стандарт.

Как осуществляется подключение через MHL-adapter

Как уже говорилось, для корректного подключения следует использовать специальные адаптеры. Их различают два основных типа: пассивные и активные.

Пассивный кабель очень напоминает стандартные шнуры для мобильных устройств. С одной стороны имеется с другой — штекер, напоминающий обычный USB. На самом деле второй разъем является стандартным MHL-соединителем и должен подключаться к ТВ-панели через специальное гнездо.

Если такого гнезда на панели нет, имеет смысл воспользоваться пассивным кабелем, в котором есть все тот же разъем (штекер) micro-USB и еще два порта: HDMI (MHL) и обычный вход micro-USB.

Что касается зарядки гаджетов, в первом случае используется прямое соединение с телевизором, во втором варианте предполагается подключение дополнительного внешнего источника (вспомните, как работают пассивные и для компьютеров). Кстати сказать, именно наличие пассивного кабеля позволяет производить трансляцию на панели, в которых MHL-поддержки нет.

Все за и против

Вот мы немного и познакомились с технологией MHL. Что это такое и зачем это нужно, думается, уже немного понятно. Теперь посмотрим на ее некоторые преимущества и недостатки.

К первой категории, безусловно, безусловно, можно отнести поддержку высокой четкости изображения (вплоть до 4k), звука Dolby Surround 7.1 и DTS, а также возможность использования нескольких мониторов одновременно, плюс подключение достаточно большого количества поддерживаемых периферийных устройств (мышь, экраны и т. д.). Кроме того, в самой технологии заложен основной принцип самонастраивающихся устройств Plug&Play, то есть, настроек производить не нужно — подключил и используй.

Что же до недостатков, тут основная проблема сводится к тому, что на сегодняшний день существует ограниченное количество и мобильных гаджетов, и ТВ-панелей, которые имеют поддержку MHL (о версии 3.0 и вообще говорить пока не приходится). Таким образом, большинство тестов показывают, что передать в лучшем случае можно изображение 1080p с частотой кадров порядка 50 fps. При попытке трансляции более видео с более плавным переходом на уровне 60 fps, увы, очень часто возникают проблемы. Наконец, тока в 500 мА, предусмотренного в версии 1.0, для полноценной зарядки мобильного девайса явно не хватает.

Super MHL

Консорциум недавно представил новую технологию, которую собирается использовать в гаджетах и другой электронике от компаний, входящих в него. Такой стандарт во многом превзойдет свои более ранние версии, что чисто в технических данных является большим плюсом, но обладает и достатком в использовании. Дело в том, что для того чтобы обеспечить новые возможности, компаниям пришлось разработать и немного другие разъемы. А это, в свою очередь повлечет необходимость покупать специальные адаптеры и переходники, чтобы можно было объединить смартфоны будущего с данными разъемами и уже устаревшие приборы. Кстати, стоит отметить, что такие разъемы уже начали использовать.

Но давайте разберемся детальней, какие преимущества получил новый стандарт, а также чем он отличатся от интерфейса других версий.

ОсобенностьSuper MHLMHL 3MHL 2MHL 1
Максимальное разрешение8KUltra HD (4K)Full HDFull HD
Частота кадров120306060
3D аудиоестьнетнетнет
Управление пультомДа, в том числе смартфоны, планшеты, плееры, телевизры, приставки и т. д.дадада
Мощность зарядки40107.52.5
РазъемыSuper MHL, Micro USB, USB Type-C, Proprietary, HDMI Type AAgnosticAgnostic
Agnostic
Количество дисплеев8411

Что в итоге?

Вот, пожалуй, и все по теме «MHL: что это?» Конечно, тут приведены только основные аспекты, связанные с самой технологией, принципах ее использования и практического применения без углубленного изучения технической части вопроса. Тем не менее думается, даже такая краткая информация может дать представление о том, насколько такая технология перспективна, несмотря даже на проводное соединение между устройствами. Естественно, хочется надеяться, что разработчики не остановятся на достигнутом и представят миру какую-нибудь инновационную разработку на этой основе, тем более, что уже не в диковинку. Интересно было посмотреть на сочетание такой зарядки с беспроводной передачей изображения…

Mobile
HighDefinitionLink
(или просто
MHL
) – технология, с помощью которой осуществляется передача изображения, имеющего высокую степень разрешения, на экран телевизора или компьютер. MHL – кабелями пользуются те, кто имеет в своем распоряжении смартфоны и планшетные компьютеры компаний
Samsung
,
LG
,
Sony
или
Nokia
. Большинство остальных людей либо вообще не слышали о таком способе передачи «картинки», либо имеют об этом весьма смутное представление.

Беспроводная передача контента на TV через Wi-Fi и приложения

Увы, производители не увидели перспектив у кабельного подключения и сосредоточились на беспроводных стандартах передачи контента на телевизор. Его основным плюсом является отсутствие необходимости возиться с проводами — для отправки фото или видео на большой экран телевизора нужно лишь организовать их сопряжение через Wi-Fi. Например, YouTube позволяет выводить видео со смартфона на экран умного телевизора прямо через свое приложение.

Минусы такого соединения: невозможность трансляции всего, что происходит на дисплее смартфона — только видео. Однако, производители не стали полностью лишать пользователя возможности смотреть ролики со смартфона и предложили специальные беспроводные адаптеры — о них подробнее.

Chromecast 2 TV

Итак, что же на сегодня есть для беспроводного подключения к TV?

Что такое стандарт MHL?

Чтобы лучше понять, что собой представляет способ передачи информации MHL

, надо посмотреть на другой стандарт –
HDMI
, который используется при подключении к ТВ-приемнику проигрывателя DVD
Blue-ray
. Стандарт
MHL
похож по своей сути, но только он предназначен для соединения с телевизором мобильных устройств.

Описываемая технология – это «детище» объединения программистов и конструкторов нескольких брендов — Nokia

,
Toshiba
,
Samsung
и
Silicon Image
.
MHL
-кабель, созданный для этого формата, имеет 5 контактов в своем разъеме. Это позволяет передавать на большой экран видео и звуковую информацию, имеющую разрешение 1080 пикселей/дюйм, частотой 192 кГц и круговым коэффициентом звучания 7.1.
MHL
-коннекторы имеют небольшую длину, а сигнал, передаваемый с его помощью, может быть преобразован в сигнал
HDMI
.

Если устройство имеет в своем оснащении технологию MHL

, это не обязывает пользователя пользоваться только ей. С помощью имеющихся в разъеме пяти контактов данная технология может быть встроена в разные кабеля и разъемы для передачи аудио и видеосигналов через гаджеты разных брендов.

Работа над стандартом MHL

продолжается, и в планах его разработчиков расширение функциональных возможностей. В частности, в перспективе должна появиться функция управления телевизором дистанционно, посредством смартфона или планшета. Кстати, во время соединения мобильного устройства с ТВ-аппаратом, оснащенным
MHL
, гаджеты параллельно пополняют заряд своей аккумуляторной батареи.

Где можно встретить технологию MHL?

Если заняться поиском в интернете устройств, имеющих у себя возможность передачи данных с помощью MHL

, то их можно найти достаточное количество. Особенность данной технологии в том, что она, как правило, встраивается в микро кабель
USB
, но при этом сам кабель и разъем могут иметь различные модификации.

Сегодня вещи, в которых имеется MHL

-технология, относятся к аксессуарам, так как чаще всего при отсутствии поддержки
MHL
телевизионными панелями необходим переходник или адаптер для преобразования сигнала в
HDMI
(в противном случае «связать» мобильное устройство и телевизор будет невозможно). Но в современных моделях приемников
Samsung
и
LG
дело обстоит не так: большинство из них имеют полную поддержку рассматриваемой технологии. Начало массового производства таких ТВ-аппаратов совпало с выпуском первого мобильного устройства, имеющего в себе
MHL

Samsung Galaxy SII
. С тех пор количество гаджетов, оснащенных MHL, постоянно увеличивается: сегодня таким образом соединиться с телевизором могут некоторые модели смартфонов
LG
,
HTC
,
Samsung Galaxy
последующих серий, а также ресиверы
Onkyo
.

Становится ли технология MHL все более необходимой и востребованной?

У многих возникает логичный вопрос: зачем сегодня, при наличии достаточно большого количества разных телевизионных разъемов, добавлять новые, которым, к тому же иногда, требуется переходник – адаптер. Разве недостаточно кабелей SCART

,
s-video
,
VGA
и высококачественного способа связи
HDMI
? Какими преимуществами должен обладать новый формат соединения, чтобы уверенно вписать себя в этот список? И есть ли у
MHL
такие преимущества?

У MHL

есть два неоспоримых «плюса». Первый – это небольшие размеры разъемов и кабелей, отлично вписывающиеся в концепцию мобильности и идеально подходящих для смартфонов и планшетных ПК. Второе важное преимущество – возможность вариативно интегрировать технологию
MHL
в разные кабели и разъемы (например, в
USB
, что абсолютно невозможно в случае с
HDMI
).

Но есть и очевидные «минусы» при применении технологии MHL

. Главное из них можно продемонстрировать на примере смартфонов
Samsung Galaxy SIII
и
Galaxy SII
. Дело в том, что для более позднего
Galaxy SIII
был сделан
MHL
-разъем, который был видоизменен по сравнению с аналогичным аксессуаром Galaxy SII. Так и для других устройств, оснащенных стандартом передачи данных
MHL
, применяется большое количество видов необходимого разъема. То есть при смене устройства каждый раз пользователю придется менять и аксессуары, необходимые для реализации данной технологии, а прежние кабеля и разъемы будут оставаться ненужным атрибутом.

И еще один нюанс, из-за которого технология MHL

не является однозначно позитивным внедрением в те устройства, которыми сегодня пользуются десятки и даже сотни миллионов людей. При нынешнем уровне развития технологий существуют много способов передачи видео и аудио информации. Многие пользуются сейчас даже беспроводными форматами – это возможно через локальные сети с применением развитых технологий
DLNA
и
Apple AirPlay
, и в большинстве случаев передача эта проходит без потери в качестве.

Именно потому, о чем написано в этой небольшой статье, проводная технология MHL не может однозначно прижиться в современном мире связи между различными устройствами. И удастся ли ей прочно занять свою нишу здесь в ближайшее время — покажет время, но 100%-ой уверенности в этом нет.

Появившаяся в 2010 году технология «MHL » позволяет подключать смартфон к телевизору с помощью специального кабеля, и демонстрировать на большом экране TV картинку с экрана смартфона. Несмотря на то, что сегодня данная технология уступает беспроводным решениям, она имеет ряд преимуществ, по достоинству оценённых множеством пользователей. Но далеко не все мобильные устройства поддерживают MHL, что смущает новичков, решивших осуществить подобное подключение. Как же узнать, поддерживает ли телефон функцию MHL, и какие способы для этого существуют? Расскажем в нашем материале.

В 2010 несколько и «Nokia», создали протокол соединения «MHL» (аббревиатура от «Mobile High-Definition Link» — в переводе «Мобильная связь высокого разрешения»)

. MHL использует специальный тип выхода HDMI на совместимых ТВ и A/V ресиверах для подключения к смартфонам, планшетам и другим девайсам. Данный стандарт поднимает контент смартфонов и планшетов на более высокий уровень, позволяя демонстрировать картинку с гаджета на большом экране вашего ТВ.

Технология MHL позволяет демонстрировать картинку с телефона на экране ТВ

Учитывая быстрый рост беспроводных технологии, многие производители гаджетов и ТВ отказались от поддержки проводной «MHL». Тем не менее существует огромное количество моделей устройств, поддерживающих работу указанной технологии.

Как использовать MHL

Наиболее популярный способ использования MHL – это использование MHL-адаптера, который с одной стороны имеет штекер микро USB (папа) и порт HDMI (мама). Если ваш телефон имеет порт микро ЮСБ, то всё, что вам нужно – просто подключить MHL-адаптер к вашему телефону и телевизору. С одной стороны адаптер подключается к телефону через порт микро ЮСБ, а с другой – к телевизору, поддерживающему MHL HDMI (понадобится HDMI-кабель).

Стандартный MHL-адаптер

Если ваш телефон (планшет) не обладает портом микро ЮСБ, вам понадобится качественно-иной адаптер. Последний рекомендуется поискать на площадках уровня Алиэкспресс, Амазон и других.

Как подключить телефон к MHL

В целом для подключения необходим HDMI кабель и переходник MicroUSB-HDMI для смартфонов на Android, и Lightning для iPhone.

iPhone

Для подключения можно использовать iPhone 5, 6, 7 с помощью:

  • HDMI кабеля папа-мама;
  • кабель адаптера «MHL Apple 8 Pin to HDMI 1080P».

Подключайте устройства по инструкции:

  1. К выключенному телевизору подключите кабель HDMI папа-мама.
  2. К выключенному айфону присоедините через lightning адаптер.
  3. Соедините адаптер (папа) и кабель HDMI (мама).
  4. USB подсоедините к адаптеру питания и включите его в сеть 220В.
  5. Включайте телевизор и айфон, телефон разблокируйте.

Если все сделали правильно, на смартфоне и телевизоре появится уведомление о подключении к устройству.

Наглядную демонстрацию подключения можно увидеть в этом видео.

Как определить поддерживает ли ваш телефон и телевизор MHL

Если вы решили использовать MHL, тогда вам необходимо узнать, поддерживает ли телефон MHL функцию или нет (это же и касается вашего ТВ). Для этого посетите официальный сайт MHL — , и поищите в перечне «Displays» ваш дисплей (телевизор), а в перечне «Mobile» — ваш гаджет.

Просмотрите перечень устройств на сайте mhltech.org

Если ваш дисплей (телевизор) не находится в данном списке – нет смысла покупать MHL-адаптер, так как он не будет работать на вашем ТВ. Если же дисплей присутствует в списке, но в списке отсутствует ваш гаджет, тогда вам необходимо прибегнуть к нетрадиционным вариантам осуществления подключения.

Поддерживает ли смартфон MHL функцию — другие способы

Кроме перечня устройств, размещённых на сайте mhltech.org также рекомендуем поискать информацию о поддержке вашим телефоном MHL на сайте gsmarena.com . Найдите там ваш мобильный девайс, и просмотрите его технические характеристики. Если среди них будет упомянут MHL – значит ваш телефон поддерживает MHL функцию.

  1. Также хорошие отзывы имеет использование приложения «Checker for MHL (HDMI) » для ОС Андроид.
  2. Установите на ваш телефон данное приложение, и тапните на кнопку «Check MHL (HDMI)».
  3. Если приложение выдаст вам сообщение «This mobile can support MHL (HDMI)».
  4. Значит ваше мобильное устройство имеет встроенную поддержку MHL.
  5. При этом не забудьте, что ваш телевизор также должен присутствовать в списке поддерживаемых устройств.
  6. В ином же случае вы можете попросту ничего не увидеть на экране вашего ТВ.

Технология Mobile High-Definition Link (MHL) впервые появилась на рынке еще в 2011 году. И с тех пор это проводное решение для зеркального копирования на большой телевизионный экран картинки с дисплеев портативных устройств было внедрено более чем в 330 миллионов устройств, в соответствии с данными от консорциума MHL. Среди устройств, поддерживающих технологию MHL, компьютерные мониторы, автомобильные видеосистемы, ну и конечно телевизоры и мобильные устройства.

Многофункциональная технология MHL поддерживает Full HD видео и объемный звук, точно так же как беспроводной стандарт Miracast. Кроме того, MHL позволяет еще и подзаряжать подключенное мобильное устройство, имеет ничтожную временную задержку и предоставляет возможность управлять мобильным устройством с пульта от телевизора. MHL версии 1.х является пока наиболее широко используемой, в тоже время появлялось все больше и больше устройств, таких как смартфон Samsung Galaxy S4 и телевизор Sony Bravia KD-55X9004A, которые поддерживает MHL 2.x.

А в последнюю версию MHL 3.0 добавлена поддержка 4К видео, увеличен зарядный ток до 2А. Все версии MHL также должны поддерживать разные типы разъемов, то есть они могут работать с разными интерфейсами. Тем не менее, наиболее распространенными разъемами являются микро USB и HDMI

Что вам понадобится

MHL удивительно гибкая технология. При наличии активного адаптера MHL вы можете смартфон с поддержкой MHL и другие источники подключать даже к дисплеям без поддержки MHL. Однако адаптер обычно имеет порт USB в формате микро и требует отдельного источника питания.

Пассивный кабель MHL

Если же приемник и источник поддерживают эту технологию, достаточно обычного пассивного кабеля MHL. Только не забудьте, в телевизоре нужно использовать специальный вход с поддержкой MHL. Технология MHL поддерживает принцип «включи и используй», не требуя дополнительной настройки.

В то время как большинство смартфонов с поддержкой MHL будут совместимы с активными и пассивными аксессуарами MHL, есть смартфоны Samsung (Galaxy S3 , S4, Note 2 и Note 3) которым понадобится специальный интерфейсный адаптер для перехода с 5 контактов на 11. Потому, что в этих устройствах Samsung используется специальный 11-контактный разъем микро USB.

Исключением является активный адаптер MHL 2.0 от Samsung, который позволяет выводить до 60 кадров в секунду при разрешении Full HD. Он может быть использован без внешнего источника питания, но не позволяет в этом случае заряжать подключенное мобильное устройство.

Активный адаптер Samsung MHL 2.0 и конвертор контактов 5-в-11

Обратите внимание, что все преимущества стандарта MHL 2.0 доступны только тогда, когда все подключаемые устройства и аксессуары MHL поддерживают вторую версию MHL.

Доводы за и против

В сравнении с технологией Miracast и закрытым стандартом Apple AirPlay, MHL выделяется широким спектром совместимых продуктов, начиная от мобильного телефона до автомобильной мультимедийной системы и домашней аудио/видео техники. Еще более важной особенностью является использование проводного соединения, которое позволяет минимизировать временную задержку между картинками на большом и маленьком экране, таким образом, интерфейс больше подходит для игр, по сравнению с беспроводными аналогами. Тем не менее, сокращенное время отклика также зависит от частоты кадров выводимого видео, которое в значительной степени зависит от настроек.

Нам удалось с помощью универсального активного адаптера MHL 1.0 получить видеовыход только 1080i с 50 кадрами в секунду (fps) для Samsung Galaxy Note 2 выпуска 2012 года и телевизора 2010 года Panasonic Viera VT20. Использование телевизионной панели LG LM9600 2012-го года с функцией MHL, позволило передавать сигнал 1080p. Но ограниченный лишь 30 кадрами в секунду, что практически не позволяет играть в динамичные игры. Частота кадров не повысилась с пассивным кабелем MHL и адаптером Samsung MHL 2.0. Для достижения более плавного видео формата 1080p при 60 fps, мы подключили Galaxy Note 3, сертифицированный на соответствие MHL 2.0, к LM9600 через адаптер MHL 2.0.

Кликните на картинку для ее увеличения

Обратите также внимание, что тока 500 мА, предоставляемого MHL 1.0, в том числе активными адаптерами, может быть недостаточно для зарядки некоторых мобильных устройств. Поэтому просматривая фильм или играя, вы будете разряжать батарею, хотя и несколько меньше, чем в автономном режиме.

Между тем, использование компактного мобильного устройства с болтающимся рядом адаптером MHL, шнуром питания и кабелем HDMI может быть весьма неудобно, а длинный пассивный кабель MHL протянутый через гостиную, вероятно, будет немного мешать окружающим. Мы проверили также работу MHL со смартфонами Sony Xperia Z, HTC One и телевизорами Sony Bravia W954 и Samsung F8000.

Выводы

Учитывая посредственную производительность MHL 1.x, мы бы рекомендовали только устройства с поддержкой версий, начиная с MHL 2.х, которые поддерживают кадровую частоту 50 Гц (или 60 Гц) при разрешении 1080p, с более высокой мощностью для зарядки внешних устройств. Это позволит обеспечить копирование видео с маленького дисплея на большой экран телевизора без видимой задержки. Последний вариант стандарта MHL 3.0 с поддержкой разрешения 4K еще более перспективен, хотя стесняющие свободное перемещение кабели всегда будут недостатком данной технологии.

Читая спецификации современных мобильных устройств, многие нередко натыкаются на странные аббревиатуры и не понимают, что они означают. Избавить вас от этого непонимания мы и попытаемся, рассказав о таких современных технологиях, как OTG и MHL.

Мобильные устройства с поддержкой MHL протокола

Полный и всегда актуальынй список мобильных устройств и оборудования с поддержкой стандарта MHL, всегда можно посмотреть на сайте консорциума MHL®.

Показать полный список мобильных устройств в поддержкой MHL
CloudMobile
ONE TOUCH 997ONE TOUCH 997AONE TOUCH 997DONE TOUCH 998S800
Padfone 2
201FA 301FARROWS A 101FARROWS X F-10DARROWS Z F-10DARROWS Z ISW13F
EM01FF-01FF-02FF-02HF-03FF-03G
F-04GF-04HF-06EFJL22FJT21M702
REGZA Phone T-02D
0P6B1000PJA3000PK71100PL21000PL2200Amaze 4G
ButterflyButterfly SDroid DNAEVO 3DEVO 4G LTEEVO View 4G
FlyerHTC M8HTC One M8HTC One MaxJ ISW13HTJetstream
OneOne SOne XOne X+One XLRaider
RezoundSensationSensation 4GSensation XEVelocityVivid
403HWAscend D QuadAscend D1Ascend D1 QuadAscend D1 Quad XLAscend D2
Ascend P1Ascend P1 SAscend P2D2-6114Huawei MediaPad 7 (S10-102L, S10-103L) Lite Android TabletHW-03E
Mediapad M1 8.0 (403HW)P6 S-L01P6 S-U06S10-231LS10-231WS7-951wd
S7-961wS8-303LYU9200
KLY22KYL21KYV31KYY21KYY22KYY23
WX10K
Nitro HDOptimus 3D MaxOptimus 4X HDOptimus G (LG-F180L)Optimus GJ (LG-E975W)Optimus LTE II
Optimus LTE TagOptimus VuPradaVerizon Spectrum
MXMX 2
E1920-01E1921-01E1921-02E1921-03
Media X N-06E
Find 3
Eluga P P-03E
Vega LTE
AT&T Galaxy Note LTE 5.3″AT&T Galaxy S IIAT&T Galaxy S II SkyrocketAT&T Galaxy S IIICaptivate GlidCricket Galaxy S III
Epic 4G TouchGalaxy ExpressGalaxy K ZoomGalaxy Mega 6.3 and 5.8Galaxy NexusGalaxy Nexus 2
Galaxy Note 3Galaxy Note 3 NeoGalaxy Note 4Galaxy Note 5.3″Galaxy Note 8Galaxy Note Edg
Galaxy Note IIGalaxy Note ProGalaxy S IIGalaxy S IIIGalaxy S4Galaxy S4 TD-LTE
Galaxy S5Galaxy S5 Dual SimGalaxy S5 ZoomGalaxy Tab 3 8″, 10.1″Galaxy Tab S 10.5″Galaxy Tab S 8.4″
Galaxy TabPRO 10.1″Galaxy TabPRO 8.4″S4 ActiveS4 ZoomSM-G900T3SM-G906S
SM-N910ASM-N916SSM-S902LSM-T320NUSM-T707DSM-T807
SM-T815SM-T817SM-T817ASM-T817PSM-T817R4SM-T817T
SM-T817VSM-T817WSprint Galaxy NexusSprint Galaxy S IIIStraight Talk Galaxy S IIIT-Mobile Galaxy S II
T-Mobile Galaxy S IIIU.S. Cellular Galaxy S IIIVerizon Galaxy Nexus LTEVerizon Galaxy S III
AQUOS PAD SHT21AQUOS Phone SERIE ISW16SHAQUOS Phone Sv SH-10DAQUOS Phone Zeta SH-09DAQUOS Xx 106SHSH-08E
SH-930W
401SO501SOD5803D5833D6503D6603
D6616D6633D6643D6653E5803E5823
E6508E6533E6553E6603E6633E6643
E6653E6683E6833E6883 & E6853L55tL55u
M55w & SO-02GSGP712SGP771SO-01G & SOL26SO‐01HSO‐02H
SO-03GSO‐03HSO-05GSony Xperia Z5Sony Xperia Z5 CompactSony Xperia Z5 Premium
SOT31SOV31 & 402SOSOV32Xperia AXperia A2Xperia GX
Xperia J1 CompactXperia SPXperia SXXperia TXperia Tablet ZXperia Tablet Z4
Xperia TLXperia TXXperia ULXperia VXperia ZXperia Z Ultra
Xperia Z1Xperia Z1 CompactXperia Z1 fXperia Z1SXperia Z2Xperia Z2 Tablet
Xperia Z3Xperia Z3 CompactXperia Z3 Compact TabletXperia Z3+Xperia Z3vXperia Z4
Xperia Z4vXperia ZLXperia ZR
Xiaomi Phone 2
EraGrand Era LTEGrand MemoGrand SGrand S LTENubia Z5
PF120PF200U970

Устройства Samsung без поддержки MHL стандарта: Galaxy S6, Galaxy S6 Edge, Galaxy S6 Edge+, Galaxy S7, Galaxy Note 5, Galaxy A3, Galaxy A6, Galaxy A7, Galaxy A8 and Galaxy A9

Categories:

Информационная лента, Спецвыпуски

OTG: мобильный гаджет превращается…

Смартфоны и планшеты последнего поколения, работающие на базе ОС Android, поддерживают протокол OTG (On-the-Go). Этот протокол появился как ответ на резко возросшую потребность в надежном соединении устройств без их подключения к компьютеру. Он является хорошей альтернативой Wi-Fi и Bluetooth в случаях, когда необходимо передать большой объем информации. К тому же, OTG позволяет подключать к смартфонам и планшетам различные мобильные гаджеты.

По сути OTG представляет собой внешний USB-порт, подключаемый к устройству через разъем microUSB. Благодаря ему к смартфону и планшету можно подключить любые периферийные устройства, поддерживающие USB 2.0 или 3.0. А сам смартфон (планшет) можно превратить в хост, питающий подключенные гаджеты. Нужно понимать, что OTG — это функция смартфона, а не кабеля.

Какие же гаджеты можно подключить к смартфону (планшету)? Список весьма внушителен:

  • мышь и клавиатура;
  • джойстик PS3;
  • USB-флешка;
  • кардридер;
  • DSLR камера;
  • адаптер USB-to-Ethernet;
  • цифровой фотоаппарат;
  • сканер штрих-кодов
    .

Компания Райтскан предлагает специализированные сканеры, поддерживающие технологию OTG: и .

Таким образом, благодаря протоколу OTG ваш смартфон или планшет может приблизиться по своим функциональным возможностям к полноценному компьютеру, который позволяет управлять периферийными устройствами непосредственно со смартфона.

MHL: смотрим видео в высоком разрешении

Протокол MHL (MobileHigh-DefinitionLink) — еще один популярный стандарт, который сумел объединить в себе преимущества интерфейсов HDMI и MicroUSB. Это аудио-видео интерфейс, который позволяет подключать смартфоны и планшеты к мониторам и телевизорам, поддерживающим формат высокого разрешения FullHD. Более того, разъем дает возможность заряжать мобильный гаджет.

Подключение смартфона (планшета) к HDTV — отличное решение для просмотра видео и фото на большом экране, игры в игре, серфинга в интернете и работы с другими приложениями телефона через экран монитора или телевизора.

Технология MHL только развивается, но уже сейчас может предложить пользователям:

  • компактные размеры;
  • возможность работы с разъемами любого дизайна.

Однако следует учитывать, что современные устройства со стандартом MHL нуждаются в адаптаре для переформатирования сигнала в стандарт HDMI. Связано это с тем, что большинство телевизионных панелей не поддерживает стандарт MHL.

microUSB (MHL)

— разъем стандарта microUSB, поддерживающий технологию MHL.

Сам по себе microUSB — это универсальный разъем, все еще широко используемый в современных мобильниках (несмотря на появление более продвинутого USB C). Изначально он использовался для зарядки батареи, подключения к компьютеру и работы с некоторыми аксессуарами. А технология MHL позволяет применять microUSB еще и в роли мультимедийного выхода — для передачи цифрового видео и аудио по стандарту HDMI, то есть с поддержкой HD-разрешений и многоканального звука. При подключении такого выхода к MHL-совместимому входу HDMI можно не только транслировать сигнал, но и заряжать аккумулятор смартфона. А с обычным HDMI данный интерфейс совместим через адаптер.

Как узнать, поддерживает ли телефон MHL?

В технических характеристиках некоторых мобильных телефонов указывается наличие порта microUSB с поддержкой интерфейса MHL. Пользователи задаются вопросом — зачем нужна данная технология?

Что такое MHL в телефоне?

Интерфейс MHL — стандарт, позволяющий пользоваться разъемом microUSB в качестве порта HDMI для передачи изображения с мобильного устройства на телевизор. Спецификация обеспечивает транслирование видео в разрешении до 1080p (Full HD) с многоканальным звуком. Другими словами, смартфон используется в качестве транслятора (приставки) — на присоединенном мониторе будут отображаться все действия в операционной системе, включая просмотр видео, отображение фотографий или посещение сайтов.

Подключение телефона к ТВ выполняется через MHL-переходник:

Большинство представленных в продаже переходников требуют дополнительного питания для работы, хотя встречаются модели, питающиеся от встроенного аккумулятора смартфона. Обычно цена таких аксессуаров невелика, но не спешите совершать покупку. Не все современные смартфоны поддерживают интерфейс MHL, поэтому передача информации может не работать даже при правильных настройках.

Как узнать, поддерживает ли смартфон MHL?

Для начала, можно посетить официальный сайт MHL, на котором опубликован список устройств, поддерживающих технологию. На странице необходимо ввести название своего смартфона и выполнить поиск. Но есть большая проблема — неполный каталог. Пользователи утверждают, что некоторые телефоны, точно поддерживающие стандарт, не содержатся в списке.

Поэтому лучше воспользоваться альтернативным вариантом — установить программу для проверки поддержки MHL. Она называется «MHL Checker» и совершенно бесплатно доступна в Google Play. Приложение обладает простым интерфейсом. После установки нажмите кнопку «Check» для запуска тестирования. Через несколько секунд отобразятся результаты проверки, хотя и такой способ не является гарантированно точным — пользователи оставляют отзывы о программе, что она способна ошибаться.

Достоверны ли такие комментарии, или авторы просто не разобрались с программой или проверяли наличие другого стандарта? Сказать сложно, поэтому единственный стопроцентный вариант проверки MHL на телефоне — подключение устройства к телевизору через переходник. Если изображение будет передаваться на экране, значит интерфейс поддерживается.

Другие способы вывода изображения со смартфона на телевизор предложены в этой инструкции.

Загрузка...

Какие телефоны имеют функцию mhl. MHL адаптеры, подключение смартфона к автомобилю. HDMI ARC что это

Сегодня мобильные девайсы в виде смартфонов и планшетов становятся все более «умными», а многие из них по своей функциональности не уступают даже мощным компьютерным системам. И, что интересно, новые устройства в большинстве своем поддерживают технологию MHL. Что это такое, сейчас и посмотрим. Заодно определимся с основными моментами, касающимися подключения гаджетов к ТВ-панелям и целесообразности использования таких новшеств.

Технология MHL: что это?

Вообще аббревиатура MHL расшифровывается как Mobile High-Definition Link (почти что HDMI), что, говоря обычным языком, можно трактовать как технологию зеркального отображения экрана мобильного девайса на телевизионной панели высокого разрешения.

Появилась он относительно недавно, так что даже заявленная поддержка MHL в некоторых устройствах может не работать. На сегодняшний день самыми распространенным и используемыми являются MHL-версии 1.x и 2.x, и только недавно появилась третья версия, которая, хоть и имеет достаточно высокие перспективы для внедрения, тем не менее пока еще широкого распространения не получила.

Что же касается основных возможностей, использование такой технологии позволяет с мобильного гаджета передавать на телевизионную панель изображение формата Full HD с разрешением 1080p и объемным звуком стандарта 7.1 с минимальными задержками по времени передачи. Но это касается только первой и второй версии. В третьей модификации, к удивлению многих, была добавлена возможность трансляции изображения в формате 4k (Ultra HD).

Аналоги MHL

Если рассматривать некие аналогичные разработки, нетрудно заметить, что данная технология очень сильно напоминает, скажем, Miracast или Intel WiDi. В мобильных девайсах и панелях Samsung MHL зачастую называют еще Screen Mirroring. Это неправильно, хотя аналогия есть.

Однако похожесть в нашем случае касается исключительно принципов передачи сигнала, а уж никак не подключения. Отсюда - и кардинальные различия в основных принципах, которые соответствуют использованию MHL на практике.

Основные отличия MHL от других стандартов

Теперь посмотрим на известные разработки и оригинальную технологию MHL. Что это по своему принципу подключения, нетрудно сообразить, если учесть, что трансляция осуществляется исключительно при помощи проводного соединения по типу HDMI, а не с использованием, например, Wi-Fi-подключений.

Иными словами, для того, чтобы передать изображение с мобильного девайса на телевизионную панель, нужно использовать специальные кабели с адаптерами. Именно в этом новая технология уж очень сильно схожа с обычным подключением посредством HDMI-кабеля.

Но! Если мобильное устройство подключить либо через HDMI-разъем, или использовать беспроводное соединение, при трансляции сигнала оно разрядится достаточно быстро. Зато MHL позволяет при подключении еще и производить зарядку девайса по типу того, как это происходи через подключение к USB-портам. При этом здесь тоже может быть два варианта: либо зарядка производится с помощью внешнего источника, либо от самой панели. Все зависит от типа используемого адаптера. Кроме того, именно подключение специальных адаптеров позволяет производить трансляцию сигнала даже при условии того, что технология MHL каким-либо из устройств не поддерживается. А это уже весомый плюс.

Как осуществляется подключение через MHL-adapter

Как уже говорилось, для корректного подключения следует использовать специальные адаптеры. Их различают два основных типа: пассивные и активные.

Пассивный кабель очень напоминает стандартные шнуры для мобильных устройств. С одной стороны имеется с другой - штекер, напоминающий обычный USB. На самом деле второй разъем является стандартным MHL-соединителем и должен подключаться к ТВ-панели через специальное гнездо.

Если такого гнезда на панели нет, имеет смысл воспользоваться пассивным кабелем, в котором есть все тот же разъем (штекер) micro-USB и еще два порта: HDMI (MHL) и обычный вход micro-USB.

Что касается зарядки гаджетов, в первом случае используется прямое соединение с телевизором, во втором варианте предполагается подключение дополнительного внешнего источника (вспомните, как работают пассивные и для компьютеров). Кстати сказать, именно наличие пассивного кабеля позволяет производить трансляцию на панели, в которых MHL-поддержки нет.

Все за и против

Вот мы немного и познакомились с технологией MHL. Что это такое и зачем это нужно, думается, уже немного понятно. Теперь посмотрим на ее некоторые преимущества и недостатки.

К первой категории, безусловно, безусловно, можно отнести поддержку высокой четкости изображения (вплоть до 4k), звука Dolby Surround 7.1 и DTS, а также возможность использования нескольких мониторов одновременно, плюс подключение достаточно большого количества поддерживаемых периферийных устройств (мышь, экраны и т. д.). Кроме того, в самой технологии заложен основной принцип самонастраивающихся устройств Plug&Play, то есть, настроек производить не нужно - подключил и используй.

Что же до недостатков, тут основная проблема сводится к тому, что на сегодняшний день существует ограниченное количество и мобильных гаджетов, и ТВ-панелей, которые имеют поддержку MHL (о версии 3.0 и вообще говорить пока не приходится). Таким образом, большинство тестов показывают, что передать в лучшем случае можно изображение 1080p с частотой кадров порядка 50 fps. При попытке трансляции более видео с более плавным переходом на уровне 60 fps, увы, очень часто возникают проблемы. Наконец, тока в 500 мА, предусмотренного в версии 1.0, для полноценной зарядки мобильного девайса явно не хватает.

Что в итоге?

Вот, пожалуй, и все по теме «MHL: что это?» Конечно, тут приведены только основные аспекты, связанные с самой технологией, принципах ее использования и практического применения без углубленного изучения технической части вопроса. Тем не менее думается, даже такая краткая информация может дать представление о том, насколько такая технология перспективна, несмотря даже на проводное соединение между устройствами. Естественно, хочется надеяться, что разработчики не остановятся на достигнутом и представят миру какую-нибудь инновационную разработку на этой основе, тем более, что уже не в диковинку. Интересно было посмотреть на сочетание такой зарядки с беспроводной передачей изображения…

HDMI это порт (интерфейс), по специальному протоколу между двумя устройствами в которых стоят порты HDMI передаётся видео. Есть два типа портов. HDMI out (выход HDMI), устанавливается в устройствах которые передают видео (пример плеер или компьютер) и HDMI in (вход HDMI) стоят в устройствах принимающих видео (телевизоры, мониторы).

При изучении разъёмов которые находятся на телевизоре, указано наличие 4 HDMI разъёма, HDMI in (HDMI вход). При более детальном изучении оказывается что разъёмы HDMI, например на телевизорах samsung имеют в скобках и дополнительную маркировку STB, DVI, ARC, MHL , что это? И зачем применяется такое обозначение.

Как правило все разъёмы в телевизоре имеют абсолютно одинаковую функциональность и деление на типы (STB, MHL, ARC, DVI) есть чисто условное (кроме MHL) и предназначено для облегчения выбора пользователю куда, что включить, например видеоплеер. Для того что бы разъёмы имели разное назначение, один например разъём должен быть стандарта 1.3, а другой 1.4 только в этом случае они будут иметь различную функциональность. Хотя в некоторых производителей действительно встречаются в одном телевизоре различные версии HDMI.

MHL-это дополнительный протокол передачи видео от мобильных устройств к телевизору. Преобразование протокола передачи USB в HDMI). Если HDMI не поддерживает протокол MHL видео возможно передать с использованием активного адаптера.

Стандарт HDMI зависит от типа применяемого контроллера для обработки сигнала (версия HDMI).

Более детально о стандартах HDMI можно ознакомится в статье

Таблица возможностей HDMI различных версий


Сам разъём предназначен для передачи мультимедиа, а проще сказать цифровых видео и аудио сигналов с одного устройства на другое.

HDMI STB, что это

Данный вход HDMI имеющий обозначение HDMI in1 (STB) предназначен для подключение приставок, например IP телевидения, ресиверов игровых консолей. Но к этому входу также можно подключать любое устройство. HDMI STB это просто надпись помогающая определиться пользователю с портом к которому можно подключить ресивер, плеер, игровую консоль.


HDMI DVI

Данное подключение HDMI in2 (DVI) предназначено для подключения к телевизору компьютера, а проще сказать использовать в качестве монитора телевизор. Особенностью данного подключения есть то что по DVI звук не передаётся. В HDMI стандарта 1.4, 2.0 передача звука реализована. Порт HDMI поддерживает передачу звука, но порт DVI на компьютере не поддерживает. HDMI DVI обыкновенный порт, надпись только в качестве помощи при подключении. К этому порту можно подключать любое устройство.

HDMI ARC что это

Подключение HDMI in3 (ARC) audio return channel, является стандартным начиная с версии HDMI 1.4, по кабелю HDMI кроме видео сигнала передаётся обратно от телевизора к колонкам также аудио сигнал, так что можно выводить с телевизора и звук. Эту возможность поддерживают все порты HDMI начиная с версии 1.4. Но бывают случаи, когда производитель микросхем HDMI, для удешевления производства, обратный аудио канал делает только в одном порту. Это редко но бывает. Но по правилам если порт стандарта HDMI 1.4 или более поздняя версия все порты должны поддерживать ARC.

В отличие от предыдущих версий, когда для вывода звука необходимо было использовать внешнюю акустику. Обратный канал позволят принимать например сигнал с эфира и вывести звук через HDMI на подключенную акустику, но в не сжатом формате только стерео. Формат звука 5.1 передаётся только в сжатом формате до версии HDMI 2.1.

Поддержка форматов звука ARC и EARC
Function HDMI-ARC HDMI-eARC
Cable Used HDMI HDMI with Ethernet
StereoSupport Yes Yes
Compressed 5.1 Yes Yes
Uncompressed 5.1 No Yes
Uncompressed 7.1 No Yes
High Bitrate & object based up to 192 kHz, 24 bit (Dolby Atmos, DTS) No Yes
Maximum Audio Bandwidth 1 Mbit/s 37Mbit/s
Discovery CEC eARC data channel
eARC Capability CEC eARC data channel
Lip Sync Correction Optional Mandatory
TV Mutes &Controls Volume Yes Yes
Powering TV Powers Adio Device Yes Yes
ARC Fallback No Yes

В новом стандарте HDMI 2.1 появилось новое обозначение обратного звукового канала eARC. В чём отличие eARC, увеличена пропускная возможность порта HDMI и обратно стало возможным передавать не только звук 7.1 но и звук формата Dolby и DTS.

Примечание для поддержки всех функций стандарта HDMI 2.1 необходимо новый кабель стандарта 2.1


HDMI MHL

Подключение HDMI in4 (MHL) mobile high-definition link, предназначено для подключения к телевизору смартфона и просмотра на телевизоре фотографий или видео прямо со смартфона. Данное подключение было реализовано для стыка HDMI телевизора и USB смартфона. Функция работает при поддержке телевизором и смартфоном подключения MHL, в этом случае для передачи видео необходим пассивный кабель и при этом возможно управлять смартфоном с помощью дистанционки от телевизора. Если например HDMI в телевизоре не поддерживает MHL то смартфон также можно подключить но надо использовать активный адаптер с внешним питанием, в этом случае видео смотреть можно, но нельзя управлять смартфоном дистанционкой от телевизора.

Подключение MHL позволяет подключать телефон к телевизору без дополнительного программного обеспечения. HDMI MHL имеет дополнительный контроллер который производит преобразование сигнала с USB телефона в HDMI и наоборот.

Нельзя отрицать того факта, что в последние годы мощность и возможности мобильных устройств вполне позволяют им быть источниками качественного контента для домашнего театра. В особенности это касается современных смартфонов, использующих четырехъядерные процессоры. Однако классический HDMI и даже его мини- и микроверсии не слишком удобны в использовании в мобильных устройствах, кроме того, планшеты и смартфоны очень быстро разряжаются при воспроизведении FullHD видео.

Эти проблемы были полностью решены с появлением специального мобильного интерфейса MHL - Mobile High-Definition Link. Интерфейс был создан в рамках сотрудничества различных производителей внутри организации MHL Consortium, а одними из первых продукты с поддержкой MHL выпустили компании Samsung, HTC, LG и Onkyo. Внешне интерфейс MHL представляет собой обычный microUSB, который можно увидеть почти на всех современных смартфонах и планшетах.

Но главное кроется в спецификациях данного разъема, за которые отвечает особый чип производства Silicon Image. Интерфейс MHL позволяет передавать видео в разрешении 1080p, звук 7.1 без потери качества (например, в формате DTS HD-MA), защищенный контент (HDCP), а также заряжать подключенное устройство. Еще одной особенностью интерфейса является управление воспроизведением на мобильном устройстве при помощи пульта от телевизора или ресивера. Кабель, который соединяет устройства с поддержкой MHL совсем тонкий, так как для передачи сигнала в обе стороны используется всего пять проводников.

Причем MHL не привязан «намертво» к microUSB-коннектору, производители вольны встраивать интерфейс «поверх» любого удобного разъема. Главное, чтобы на приемном устройстве был MHL-совместимый HDMI-разъем. Для одновременной передачи HD-контента и зарядки устройства, подключенного к обычному телевизору или ресиверу без поддержки MHL можно использовать специальные переходники с блоком питания.

С частью, расположенной на мобильном устройстве, мы разобрались, но как обстоит дело с поддержкой MHL конечными устройствами? Среди производителей телевизоров MHL поддерживает пока достаточно скромный ряд моделей LG, Samsung и Toshiba. Но так ли нужна поддержка нового стандарта телевизором, если в большинстве случаев высококачественный контент воспроизводится на системе домашнего театра? Главное, чтобы MHL поддерживался ключевым аппаратом ДК - AV ресивером . Например, компания Onkyo имеет в своем модельном ряду уже три AV-ресивера (на момент написания статьи) с полной поддержкой MHL.

Это модель начального уровня Onkyo TX-NR515, средний ресивер Onkyo TX-NR616 и аппарат топ-класса TX-NR818. Каждый из них позволяет воспроизводить контент высокого разрешения с современных смартфонов с поддержкой MHL.

Также данные ресиверы обладают и фирменной технологией Onkyo InstaPrevue , облегчающей жизнь владельцам большого количества источников.

Ресиверы Onkyo 2012 модельного года с поддержкой MHL (Mobile High definition Link)

MHL (Mobile High definition Link)

You can connect MHL compatible smart phone into front panel of Onkyo AVR. You can now share your photos and videos with your family and friends on the bigger screen.

CES 2012 ONKYO INSTAPREVIEW AND MHL (HomeTheaterMag)

Появившаяся в 2010 году технология «MHL » позволяет подключать смартфон к телевизору с помощью специального кабеля, и демонстрировать на большом экране TV картинку с экрана смартфона. Несмотря на то, что сегодня данная технология уступает беспроводным решениям, она имеет ряд преимуществ, по достоинству оценённых множеством пользователей. Но далеко не все мобильные устройства поддерживают MHL, что смущает новичков, решивших осуществить подобное подключение. Как же узнать, поддерживает ли телефон функцию MHL, и какие способы для этого существуют? Расскажем в нашем материале.

В 2010 несколько компаний, включая «Sony» и «Nokia», создали протокол соединения «MHL» (аббревиатура от «Mobile High-Definition Link» — в переводе «Мобильная связь высокого разрешения») . MHL использует специальный тип выхода HDMI на совместимых ТВ и A/V ресиверах для подключения к смартфонам, планшетам и другим девайсам. Данный стандарт поднимает контент смартфонов и планшетов на более высокий уровень, позволяя демонстрировать картинку с гаджета на большом экране вашего ТВ.

Технология MHL позволяет демонстрировать картинку с телефона на экране ТВ

Учитывая быстрый рост беспроводных технологии, многие производители гаджетов и ТВ отказались от поддержки проводной «MHL». Тем не менее существует огромное количество моделей устройств, поддерживающих работу указанной технологии.

Как использовать MHL

Наиболее популярный способ использования MHL – это использование MHL-адаптера, который с одной стороны имеет штекер микро USB (папа) и порт HDMI (мама). Если ваш телефон имеет порт микро ЮСБ, то всё, что вам нужно – просто подключить MHL-адаптер к вашему телефону и телевизору. С одной стороны адаптер подключается к телефону через порт микро ЮСБ, а с другой – к телевизору, поддерживающему MHL HDMI (понадобится HDMI-кабель).

Стандартный MHL-адаптер

Если ваш телефон (планшет) не обладает портом микро ЮСБ, вам понадобится качественно-иной адаптер. Последний рекомендуется поискать на площадках уровня Алиэкспресс, Амазон и других.

Как определить поддерживает ли ваш телефон и телевизор MHL

Если вы решили использовать MHL, тогда вам необходимо узнать, поддерживает ли телефон MHL функцию или нет (это же и касается вашего ТВ). Для этого посетите официальный сайт MHL — , и поищите в перечне «Displays» ваш дисплей (телевизор), а в перечне «Mobile» — ваш гаджет.

Просмотрите перечень устройств на сайте mhltech.org

Если ваш дисплей (телевизор) не находится в данном списке – нет смысла покупать MHL-адаптер, так как он не будет работать на вашем ТВ. Если же дисплей присутствует в списке, но в списке отсутствует ваш гаджет, тогда вам необходимо прибегнуть к нетрадиционным вариантам осуществления подключения.

Поддерживает ли смартфон MHL функцию — другие способы

Кроме перечня устройств, размещённых на сайте mhltech.org также рекомендуем поискать информацию о поддержке вашим телефоном MHL на сайте gsmarena.com . Найдите там ваш мобильный девайс, и просмотрите его технические характеристики. Если среди них будет упомянут MHL – значит ваш телефон поддерживает MHL функцию.

  1. Также хорошие отзывы имеет использование приложения «Checker for MHL (HDMI) » для ОС Андроид.
  2. Установите на ваш телефон данное приложение, и тапните на кнопку «Check MHL (HDMI)».
  3. Если приложение выдаст вам сообщение «This mobile can support MHL (HDMI)».
  4. Значит ваше мобильное устройство имеет встроенную поддержку MHL.
  5. При этом не забудьте, что ваш телевизор также должен присутствовать в списке поддерживаемых устройств.
  6. В ином же случае вы можете попросту ничего не увидеть на экране вашего ТВ.

Технология Mobile High-Definition Link (MHL) впервые появилась на рынке еще в 2011 году. И с тех пор это проводное решение для зеркального копирования на большой телевизионный экран картинки с дисплеев портативных устройств было внедрено более чем в 330 миллионов устройств, в соответствии с данными от консорциума MHL. Среди устройств, поддерживающих технологию MHL, компьютерные мониторы, автомобильные видеосистемы, ну и конечно телевизоры и мобильные устройства.

Многофункциональная технология MHL поддерживает Full HD видео и объемный звук, точно так же как беспроводной стандарт Miracast. Кроме того, MHL позволяет еще и подзаряжать подключенное мобильное устройство, имеет ничтожную временную задержку и предоставляет возможность управлять мобильным устройством с пульта от телевизора. MHL версии 1.х является пока наиболее широко используемой, в тоже время появлялось все больше и больше устройств, таких как смартфон Samsung Galaxy S4 и телевизор Sony Bravia KD-55X9004A, которые поддерживает MHL 2.x.

А в последнюю версию MHL 3.0 добавлена поддержка 4К видео, увеличен зарядный ток до 2А. Все версии MHL также должны поддерживать разные типы разъемов, то есть они могут работать с разными интерфейсами. Тем не менее, наиболее распространенными разъемами являются микро USB и HDMI

Что вам понадобится

MHL удивительно гибкая технология. При наличии активного адаптера MHL вы можете смартфон с поддержкой MHL и другие источники подключать даже к дисплеям без поддержки MHL. Однако адаптер обычно имеет порт USB в формате микро и требует отдельного источника питания.


Пассивный кабель MHL

Если же приемник и источник поддерживают эту технологию, достаточно обычного пассивного кабеля MHL. Только не забудьте, в телевизоре нужно использовать специальный вход с поддержкой MHL. Технология MHL поддерживает принцип "включи и используй", не требуя дополнительной настройки.

В то время как большинство смартфонов с поддержкой MHL будут совместимы с активными и пассивными аксессуарами MHL, есть смартфоны Samsung (Galaxy S3 , S4, Note 2 и Note 3) которым понадобится специальный интерфейсный адаптер для перехода с 5 контактов на 11. Потому, что в этих устройствах Samsung используется специальный 11-контактный разъем микро USB.

Исключением является активный адаптер MHL 2.0 от Samsung, который позволяет выводить до 60 кадров в секунду при разрешении Full HD. Он может быть использован без внешнего источника питания, но не позволяет в этом случае заряжать подключенное мобильное устройство.


Активный адаптер Samsung MHL 2.0 и конвертор контактов 5-в-11

Обратите внимание, что все преимущества стандарта MHL 2.0 доступны только тогда, когда все подключаемые устройства и аксессуары MHL поддерживают вторую версию MHL.

Доводы за и против

В сравнении с технологией Miracast и закрытым стандартом Apple AirPlay, MHL выделяется широким спектром совместимых продуктов, начиная от мобильного телефона до автомобильной мультимедийной системы и домашней аудио/видео техники. Еще более важной особенностью является использование проводного соединения, которое позволяет минимизировать временную задержку между картинками на большом и маленьком экране, таким образом, интерфейс больше подходит для игр, по сравнению с беспроводными аналогами. Тем не менее, сокращенное время отклика также зависит от частоты кадров выводимого видео, которое в значительной степени зависит от настроек.

Нам удалось с помощью универсального активного адаптера MHL 1.0 получить видеовыход только 1080i с 50 кадрами в секунду (fps) для Samsung Galaxy Note 2 выпуска 2012 года и телевизора 2010 года Panasonic Viera VT20. Использование телевизионной панели LG LM9600 2012-го года с функцией MHL, позволило передавать сигнал 1080p. Но ограниченный лишь 30 кадрами в секунду, что практически не позволяет играть в динамичные игры. Частота кадров не повысилась с пассивным кабелем MHL и адаптером Samsung MHL 2.0. Для достижения более плавного видео формата 1080p при 60 fps, мы подключили Galaxy Note 3, сертифицированный на соответствие MHL 2.0, к LM9600 через адаптер MHL 2.0.

Кликните на картинку для ее увеличения

Обратите также внимание, что тока 500 мА, предоставляемого MHL 1.0, в том числе активными адаптерами, может быть недостаточно для зарядки некоторых мобильных устройств. Поэтому просматривая фильм или играя, вы будете разряжать батарею, хотя и несколько меньше, чем в автономном режиме.

Между тем, использование компактного мобильного устройства с болтающимся рядом адаптером MHL, шнуром питания и кабелем HDMI может быть весьма неудобно, а длинный пассивный кабель MHL протянутый через гостиную, вероятно, будет немного мешать окружающим. Мы проверили также работу MHL со смартфонами Sony Xperia Z, HTC One и телевизорами Sony Bravia W954 и Samsung F8000.

Выводы

Учитывая посредственную производительность MHL 1.x, мы бы рекомендовали только устройства с поддержкой версий, начиная с MHL 2.х, которые поддерживают кадровую частоту 50 Гц (или 60 Гц) при разрешении 1080p, с более высокой мощностью для зарядки внешних устройств. Это позволит обеспечить копирование видео с маленького дисплея на большой экран телевизора без видимой задержки. Последний вариант стандарта MHL 3.0 с поддержкой разрешения 4K еще более перспективен, хотя стесняющие свободное перемещение кабели всегда будут недостатком данной технологии.

Как подключить к телевизору смартфон Xiaomi через MHL

Как подключить к телевизору смартфоны с оболочкой MIUI

Устройства Xiaomi с фирменной операционной системой MIUI можно подключить к телевизору несколькими способами.

1. Wi-Fi Direct (только для Smart TV).

Wi-Fi Direct — самый удобный и распространенный способ подключения смартфона к телевизору, но работает он, к сожалению, только на ТВ с поддержкой Smart TV. Для соединения устройств необходимо чтобы и телефон, и телевизор были подключены к одной Wi-Fi сети; если это так, приступайте к соединению.

Пошаговая инструкция:

1. Откройте настройки смартфона, найдите пункт «Беспроводные сети».

2. Выберите «Дополнительные функции».3. Откройте пункт «Беспроводной дисплей» или «Wi-Fi Direct» в зависимости от модели телефона и активируйте функцию.

4. В настройках ТВ найдите одноименную опцию и включите ее.

5. Найдите в списке устройств свой Xiaomi и выберите его.

Трансляция с экрана телефона начнется автоматически;

Если ваш телевизор не поддерживает технологию Smart TV, всегда можно приобрести приставку Smart TV Box, которая превратит обычный телевизор в современный «Смарт ТВ».

После установки соединения на экране ТВ отобразится значок в виде телефона. Теперь на большом экране можно воспроизвести файлы, записанные в памяти телефона, либо вывести на дисплей трансляцию с онлайн-сервисов, типа YouTube.

Преимущества данного метода — отсутствие помех и дополнительных проводов.

2. Bluetooth.

Самый быстрый способ: просто включите блютуз на телефоне и на ТВ, а после нажмите «Сопряжение».

Однако далеко не все телевизоры имеют встроенный Bluetooth-адаптер, поэтому данный способ подойдет не всем пользователям.

При необходимости можно приобрести внешний Bluetooth-адаптер, который подключается к ТВ через USB-разъем.

Подключение через USB

Для данного способа необходим USB-провод: можно использовать тот, которым вы заряжаете телефон.

При данном соединении Xiaomi будет выступать как флешка: вы сможете просматривать только те медиафайлы, которые записаны на телефон.

Стрим в данном случае организовать не получится.

Для подключения просто соедините проводом смартфон и телевизор, а на ТВ выберите источником сигнала USB-порт.

3. Подключение через HDMI.

Данный способ позволить транслировать изображение с экрана смартфона на ТВ. Переходник HDMI в комплекте к телефону не идет, его нужно покупать отдельно.

Приобретайте либо Micro-USB на HDMI, либо USB Type-C на HDMI, в зависимости от гнезда зарядки на смартфоне.

Инструкция по подключению:

  1. Выключите телефон и телевизор.
  2. Подключите кабель к обоим устройствам.
  3. Включите ТВ и через кнопку «Source» на пульте выберите источником сигнала тот HDMI-порт, к которому подключен провод.
  4. Включите телефон, изображение начнет транслироваться автоматически.

Если изображение не появляется на экране телевизора, зайдите в настройки смартфона, пункт «HDMI Format», и выберите передачу данных с меньшим разрешением.

Как подключить к телевизору смартфоны на Android

Способы подключения смартфона к ТВ одинаковы независимо от операционной системы телефона.

Отличие будет лишь в пунктах настроек, например, чтобы включить Miracast на Miui необходимо зайти в «Настройки» — «Дополнительные функции» — «Беспроводной дисплей», а на Android — «Настройки» — «Экран» — «Трансляция».

1. Google Cast.

Для соединения устройств с помощью технологии Google Cast потребуется телевизор с функцией Android TV, смартфон с поддержкой Google Cast и Chromecast — специальный адаптер, который подключается к телевизору через HDMI-разъем.

Инструкция по подключению:

  1. Подключите адаптер Chromecast в разъем HDMI на телевизоре.
  2. Удостоверьтесь, что Xiaomi и ТВ находятся в одной Wi-Fi сети.
  3. Теперь вы можете транслировать видео с Youtube на телевизор, для этого нажмите кнопку Google Cast вверху экрана при воспроизведении видео на смартфоне.
  4. Для полной трансляции изображения со смартфона на телевизор нужно установить на телефон приложение Chromecast. После установки запустите приложение и нажмите кнопку «Трансляция».

Данная технология позволяет заниматься интернет-серфингом на большом экране, просматривать видео и даже выводить на экран игры, установленные на смартфоне.

Также возможно подключение с помощью похожей технологии Miracast от Intel. Убедитесь, что ваши устройства поддерживают эту технологию, затем зайдите в настройки телевизора и включите Miracast. Тоже самое проделайте на телефоне; трансляция начнется автоматически.

2. DINA.

Один из видов беспроводного подключения, идентичный USB-соединению, но без лишних проводов.

Дублирования с экрана телефона на телевизор нет, зато есть возможность просматривать и воспроизводить файлы с внутренней памяти смартфона.

Для подключения необходимо скачать на телефон приложение BubbleUPnP и убедиться, что оба устройства подключены к одной сети Wi-Fi.

Как подключить Xiaomi по USB и HDMI (интерфейс MHL)

Интерфейс MHL — протокол, позволяющий использовать разъем micro-USB в качестве порта HDMI для передачи изображения со смартфона на телевизор.

Данный стандарт обеспечивает транслирование видео в разрешении 1080p. Иначе говоря, телефон используется как приставка и дублирует все действия на экран телевизора.

Для подключения понадобится MHL-переходник: в него вставляется HDMI провод, а сам переходник подключается к гнезду зарядки на смартфоне. Трансляция начинается автоматически, после выбора на телевизоре необходимого HDMI-порта.

Однако изначально стоит проверить, поддерживает ли телефон MHL.

Как узнать, поддерживает ли смартфон MHL

Существует официальный сайт, позволяющий по модели устройства выяснить, поддерживает ли оно MHL.

Перейдите на сайт и в разделе «Devices» введите название модели.

Однако стоит понимать, что далеко не все модели телефонов внесены в данный каталог; в таком случае воспользуйтесь приложением «MHL Checker».

Скачайте его в любом магазине приложений, запустите и нажмите «Check». Программа выдаст «don’t support» (отрицательный результат) или «support MHL» (положительный).

Как использовать смартфон вместо пульта

Для использования телефона Xiaomi в качестве пульта вам понадобится приложение «Mi Remote Controller».

Скачать его можно в магазине Google Play, а на некоторых моделях приложение уже предустановленно.

Просто запустите программу, нажмите «Добавить пульт» и следуйте инструкциям на экране.

Для удаленного управления техникой необходимо, чтобы Xiaomi имел инфракрасный датчик.

Технология IrDA присутствует на большинстве современных телефонов Xiaomi, помимо бюджетных моделей.

ПРОТОКОЛЫ OTG И MHL ДЛЯ ANDROID УСТРОЙСТВ: ЧТО ЭТО ТАКОЕ?

Читая спецификации современных мобильных устройств, многие нередко натыкаются на странные аббревиатуры и не понимают, что они означают. Избавить вас от этого непонимания мы и попытаемся, рассказав о таких современных технологиях, как OTG и MHL.

OTG: мобильный гаджет превращается…

Смартфоны и планшеты последнего поколения, работающие на базе ОС Android, поддерживают протокол OTG (On-the-Go). Этот протокол появился как ответ на резко возросшую потребность в надежном соединении устройств без их подключения к компьютеру. Он является хорошей альтернативой Wi-Fi и Bluetooth в случаях, когда необходимо передать большой объем информации. К тому же, OTG позволяет подключать к смартфонам и планшетам различные мобильные гаджеты.

По сути OTG представляет собой внешний USB-порт, подключаемый к устройству через разъем microUSB. Благодаря ему к смартфону и планшету можно подключить любые периферийные устройства, поддерживающие USB 2.0 или 3.0. А сам смартфон (планшет) можно превратить в хост, питающий подключенные гаджеты. Нужно понимать, что OTG — это функция смартфона, а не кабеля.

Какие же гаджеты можно подключить к смартфону (планшету)? Список весьма внушителен:

  • мышь и клавиатура;
  • джойстик PS3;
  • USB-флешка;
  • кардридер;
  • DSLR камера;
  • адаптер USB-to-Ethernet;
  • цифровой фотоаппарат;
  • сканер штрих-кодов.

Компания Райтскан предлагает специализированные сканеры, поддерживающие технологию OTG: модель GENERALSCAN X3 и модель GENERALSCAN X5.

Таким образом, благодаря протоколу OTG ваш смартфон или планшет может приблизиться по своим функциональным возможностям к полноценному компьютеру, который позволяет управлять периферийными устройствами непосредственно со смартфона.

MHL: смотрим видео в высоком разрешении

Протокол MHL (MobileHigh-DefinitionLink) — еще один популярный стандарт, который сумел объединить в себе преимущества интерфейсов HDMI и MicroUSB. Это аудио-видео интерфейс, который позволяет подключать смартфоны и планшеты к мониторам и телевизорам, поддерживающим формат высокого разрешения FullHD. Более того, разъем дает возможность заряжать мобильный гаджет.

Подключение смартфона (планшета) к HDTV — отличное решение для просмотра видео и фото на большом экране, игры в игре, серфинга в интернете и работы с другими приложениями телефона через экран монитора или телевизора.

Технология MHL только развивается, но уже сейчас может предложить пользователям:

  • компактные размеры;
  • возможность работы с разъемами любого дизайна.

Однако следует учитывать, что современные устройства со стандартом MHL нуждаются в адаптаре для переформатирования сигнала в стандарт HDMI. Связано это с тем, что большинство телевизионных панелей не поддерживает стандарт MHL.

Как узнать поддерживает ли телефон MHL: официальный сайт, MHL cheker

Дублировать информацию со смартфона на телевизор можно даже тогда, когда устройства не подключены к интернету. Реализовать это можно с помощью проводного подключения и технологии MHL.

Mobile High-Definition Link (MHL) – это протокол, позволяющий подключать смартфоны к телевизорам, мониторам и другим большим дисплеям с помощью переходника MicroUSB – HDMI. При подключении, на дисплей выдается картинка в высоком разрешении с многоканальным звуком. Получается, что смартфон используется как приставка (аналог TV-BOX) и дублирует интерфейс операционной системы и все действия с ней.

Технология была разработана несколькими компаниями-разработчиками смартфонов (включая Sony и Nokia) в 2010 году и на протяжении пяти лет использовалась в устройствах многих производителей. Но из-за популярности беспроводных технологий дублирования экрана (Miracast), другие производители сейчас отказываются от внедрения протокола в свои гаджеты.

MHL-проводник оборудован дополнительным разъемом Power, потому как мощности не всегда хватает от питания аккумулятора. Естественно, не любой смартфон поддерживает технологию MHL.

Как проверить поддерживает ли телефон MHL

Существует несколько способов проверки поддержки смартфоном и дисплеем протокола MHL.

На официальном сайте

Существует специализированная площадка, позволяющая по модели устройства определить поддержку MHL. Для этого:

  1. Зайдите на официальный сайт mhltech.org;
  2. В разделе «Devices» используйте фильтры или введите в поисковую строку сайта название модели.
  3. Из подтянувшегося списка моделей, поищите собственную модель смартфона.

Но стоит понимать, что каталог сайта не полный и многие модели смартфонов, которые поддерживают данный стандарт, не внесены в список. В таком случае воспользуйтесь вторым способом.

Приложение MHL Checker

На Play Market для смартфонов Android есть специальное приложение MHL Checker, определяющее поддержку или отсутствие технологии. Проверка осуществляется в два счета:

  • устанавливаете MHL Checker или его аналог из магазина приложений;
  • запускаете приложение;
  • нажмите кнопку «Check».

Хотя интерфейс программы на английском, все понятно на интуитивном уровне:



  1. Кнопка Check – проверка протокола.
  2. Результат выше отрицательный (don`t support) или положительный (support MHL).

Как подключить телефон к MHL

В целом для подключения необходим HDMI кабель и переходник MicroUSB-HDMI для смартфонов на Android, и Lightning для iPhone.

iPhone

Для подключения можно использовать iPhone 5, 6, 7 с помощью:

  • HDMI кабеля папа-мама;
  • кабель адаптера «MHL Apple 8 Pin to HDMI 1080P».

Подключайте устройства по инструкции:

  1. К выключенному телевизору подключите кабель HDMI папа-мама.
  2. К выключенному айфону присоедините через lightning адаптер.
  3. Соедините адаптер (папа) и кабель HDMI (мама).
  4. USB подсоедините к адаптеру питания и включите его в сеть 220В.
  5. Включайте телевизор и айфон, телефон разблокируйте.

Если все сделали правильно, на смартфоне и телевизоре появится уведомление о подключении к устройству.

Наглядную демонстрацию подключения можно увидеть в этом видео.

Android

Прежде чем покупать адаптеры, убедитесь, что ваш смартфон поддерживает технологию MHL. Затем приобретите:

  1. HDMI кабель (папа-папа).
  2. MicroUSB HDMI-адаптер.

Инструкция подключения:

  1. К выключенному от питания телевизору подключите HDMI кабель.
  2. По microUSB соедините адаптер и телефон.
  3. Используйте зарядное устройство смартфона, подключив его ко входу microUSB адаптера и в розетку.
  4. Соедините адаптер и кабель через HDMI порт.

В интерфейсе устройств разрешите соединение телефона и телевизора.

После этого, любое действие на смартфоне будет отображаться на большом экране другого устройства. При повороте экрана телефона, например при просмотре видео, отображение на весь экран будет и на телевизоре.

Mhl как узнать поддерживает планшет или нет – Тарифы на сотовую связь
