Трубы REHAU RAUTITAN: stabil, flex, pink в наличии и под заказ

Фото

Наименование

Артикул

Цена

Универсальная труба REHAU RAUTITAN PLATINUM stabil, d 16,2*2,6 мм, длина 100 м, цена за 1 м [Артикул: 11234021100 / 123 402 100]

Подробнее

11234021100

Цель применения:

Для системы Rehau RAUTITAN
Для монтажа систем водоснабжения и отопления

Характеристики:

Молекулярно сшитый полиэтилен (PE-X/AI/PE-RT) согласно DIN EN ISO 21003, DIN EN 573-3 и DVGW W542
Серия PLATINUM
Класс огнестойкости: В2
Цвет: платиновый

D	S	Объём	Вес	Длина
мм	мм	л/м	г/м	м
16,2	2,6	0,095	190,5	100

Универсальная труба REHAU RAUTITAN PLATINUM stabil, d 20*2,9 мм, длина 100 м, цена за 1 м [Артикул: 11234061100 / 123 406 100]

Подробнее

11234061100

Цель применения:

Для системы Rehau RAUTITAN
Для монтажа систем водоснабжения и отопления

Характеристики:

Молекулярно сшитый полиэтилен (PE-X/AI/PE-RT) согласно DIN EN ISO 21003, DIN EN 573-3 и DVGW W542
Серия PLATINUM
Класс огнестойкости: В2
Цвет: платиновый

D	S	Объём	Вес	Длина
мм	мм	л/м	г/м	м
20	2,9	0,158	302,39	100

Универсальная труба REHAU RAUTITAN PLATINUM stabil, d 25*3,7 мм, длина 50 м, цена за 1 м [Артикул: 11234071050 / 123 407 050]

Подробнее

11234071050

Цель применения:

Для системы Rehau RAUTITAN
Для монтажа систем водоснабжения и отопления

Характеристики:

Молекулярно сшитый полиэтилен (PE-X/AI/PE-RT) согласно DIN EN ISO 21003, DIN EN 573-3 и DVGW W542
Серия PLATINUM
Класс огнестойкости: В2
Цвет: платиновый

D	S	Объём	Вес	Длина
мм	мм	л/м	г/м	м
25	3,7	0,243	135,43	50

Универсальная труба REHAU RAUTITAN PLATINUM stabil, d 32*4,7 мм, длина 5 м, цена за 1 м [Артикул: 11234081005 / 123 408 005]

Подробнее

11234081005

Цель применения:

Для системы Rehau RAUTITAN
Для монтажа систем водоснабжения и отопления

Характеристики:

Молекулярно сшитый полиэтилен (PE-X/AI/PE-RT) согласно DIN EN ISO 21003, DIN EN 573-3 и DVGW W542
Серия PLATINUM
Класс огнестойкости: В2
Цвет: платиновый

D	S	Объём	Вес	Длина
мм	мм	л/м	г/м	м
32	4,7	0,401	473,86	25

Универсальная труба REHAU RAUTITAN stabil, d 16,2*2,6 мм, длина 5 м, цена за 1 м [Артикул: 11300711005 / 130 071 005]

Подробнее

11300711005

Металлополимерная труба Rehau RAUTITAN stabil применяется в системах отопления и водоснабжения. Трубы поставляется отрезками 5 м, имеет диаметр 16,2 мм. Труба Rehau RAUTITAN stabil отличается прочностью на изгиб, её внутренний слой изготовлен из сшитого полиэтилена.

Ещё одно важное отличие труб Rehau RAUTITAN stabil состоит в специальной технике соединения, основанной на применении надвижных гильз. Данная техника позволяет добиваться максимально надёжного и герметичного соединения труб и фасонных частей.

Трубы Rehau RAUTITAN stabil соответствуют всем стандартам качества и требованиям гигиенической безопасности. Имеют класс огнестойкости B2.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
16,2	2,6	0,095	0,135	5 м отрезки

Универсальная труба REHAU RAUTITAN stabil, d 20*2,9 мм, длина 5 м, цена за 1 м [Артикул: 11300811005 / 130 081 005]

Подробнее

11300811005

Универсальные трубы Rehau RAUTITAN stabil изготавливаются из сшитого полиэтилена согласно DIN 16892, DIN EN 573-3 и DVGW W542 и имеют класс огнестойкости B2.

Трубы Rehau RAUTITAN stabil обладают следующими преимуществами:

Хорошая шумоизоляция;
Простой и надёжный монтаж при помощи надвижных гильз;
Устойчивость к старению;
Устойчивость к образованию отложений;
Они не выделяют вредные вещества;
Высокая ударопрочность;
Способность гнуться и сохранять форму.

Труба Rehau RAUTITAN stabil имеет диаметр 20 мм и толщину стенок 2,9 мм. Поставляется прямыми отрезками 5 м. Труба окрашена в серебристый цвет. Объём 0,158 л/м.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
20	2,9	0,158	0,185	5 м отрезки

Универсальная труба REHAU RAUTITAN stabil, d 25*3,7 мм, длина 5 м, цена за 1 м [Артикул: 11300911005 / 130 091 005]

Подробнее

11300911005

Rehau RAUTITAN stabil – универсальные полиэтиленовые трубы, изготовленные из сшитого пероксидным методом полиэтилена. Трубы Rehau RAUTITAN stabil могут использоваться как в системах отопления, так и в системах водоснабжения. Они отлично подходят для прокладки систем подачи питьевой воды, так как не выделяют вредные вещества и обладают высокой устойчивостью к образованию коррозии и отложений.

В отопительных системах рабочее давление труб Rehau RAUTITAN stabil 10 бар, рабочая температура не должна превышать +95 °С, в условиях аварийной работы трубы способны выдерживать температуру до +100 °С. В системах питьевого водоснабжения рабочее давление труб также не должно превышать 10 бар, а рабочая температура составляет +70 °С – в данных условиях труба Rehau RAUTITAN stabil способна прослужить 50 лет.

Также трубы Rehau RAUTITAN stabil способны к гнутью, при этом они не деформируются. Монтаж осуществляется при помощи надвижных гильз – процесс монтажа простой и быстрый, соединения получаются надёжными и герметичными.

Диаметр трубы 25 мм, толщина стенок 3,7 мм. Поставляется прямыми отрезками по 5 м.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
25	3,7	0,243	0,290	5 м отрезки

Универсальная труба REHAU RAUTITAN stabil, d 32*4,7 мм, длина 5 м, цена за 1 м [Артикул: 11301011005 / 130 101 005]

Подробнее

11301011005

Металлополимерные трубы Rehau RAUTITAN stabil с диаметром 32 мм и толщиной стенок 4,7 мм имеют объём 0,401 л/м. Трубы Rehau RAUTITAN stabil обладают ударопрочностью, не выделяют вредные вещества, устойчивы к образованию отложений и коррозии – это делает трубы Rehau RAUTITAN stabil идеально подходящими для прокладки систем подачи питьевой воды.

Трубы также могут использоваться при прокладке систем отопления, и в этом случае максимальная рабочая температура не должна превышать +95°C. Рабочее давление труб 10 бар.

Труба Rehau RAUTITAN stabil способна гнуться, что облегчает процесс монтажа, осуществляющийся при помощи надвижных гильз. Надвижные гильзы обеспечивают надёжное и герметичное соединение, монтируются с помощью стандартных инструментов РЕХАУ.

Устойчивость к старению труб Rehau RAUTITAN stabil позволяет эксплуатировать их в течение длительного срока – до 50 лет.

Теплопроводность 0,43 Вт/(м·K). Коэффициент тепловых расширений труб в среднем составляет 0,026 мм/(м·K).

Поставляются прямыми отрезками по 5 м.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
32	4,7	0,401	0,462	5 м отрезки

Универсальная труба REHAU RAUTITAN stabil, d 40*6,0 мм, длина 5 м, цена за 1 м [Артикул: 11301111005 / 130 111 005]

Подробнее

11301111005

Требы Rehau RAUTITAN stabil изготавливаются из молекулярно сшитого полиэтилена, имеют все требуемые сертификаты и полностью соответствуют гигиеническим нормам, в том числе российским.

Теплопроводность труб 0,43 Вт/(м·K). Они отличаются небольшим температурным расширением – средний коэффициент составляет 0,026 мм/(м·K). Также трубы Rehau RAUTITAN stabil обладают минимальной шероховатостью – 0,007 мм.

Трубы Rehau RAUTITAN stabil устойчивы к старению, могут использоваться как в системах отопления, так и в системах водоснабжения. Максимальная рабочая температура труб Rehau RAUTITAN stabil составляет +95°C, допустимо кратковременное повышение температуры до +100°C. Рабочее давление 10 бар.

При диаметре трубы Rehau RAUTITAN stabil 40 мм и толщине стенок 6 мм её объём составляет 0,616 л/м.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
40	6,0	0,616	0,734	5 м отрезки

Универсальная труба REHAU RAUTITAN stabil, d 16,2*2,6 мм, длина 100 м, цена за 1 м [Артикул: 11301211100 / 130 121 100]

Подробнее

11301211100

Универсальная труба Rehau RAUTITAN stabil может применяться как в системах водоснабжениях, так и в системах отопления. Металлополимерная труба изготавливается из сшитого полиэтилена (PE-X/AI/PE). Труба соответствует стандартам DIN 16892, DIN EN 573-3 и DVGW W542, имеет класс огнестойкости В2. Труба окрашивается в серебристый цвет.

Универсальные трубы Rehau RAUTITAN stabil отличаются долговечностью, надёжностью и неприхотливостью к условиям строительной площадки. Трубы соединяются с фитингами при помощи надвижных гильз, что делает монтаж трубопровода простым и максимально надёжным.

Труба поставляется в бухтах 100 м, имеет типоразмер 16,2х2,6 мм.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
16,2	2,6	0,095	0,135	100 м бухта

Универсальная труба REHAU RAUTITAN stabil, d 20*2,9 мм, длина 100 м, цена за 1 м [Артикул: 11301311100 / 130 131 100]

Подробнее

11301311100

Rehau RAUTITAN stabil – металлополимерная труба, выполненная из молекулярно сшитого полиэтилена, с классом огнестойкости B2.

Трубы Rehau RAUTITAN stabil обладают рядом преимуществ перед трубами из других материалов:

Они гнутся, но держат изначальную форму;
Они обладают высокой устойчивостью к образованию отложений и коррозии, что позволяет использовать их при прокладке систем подачи питьевой воды;
Они устойчивы к старению;
Они обладают высокой ударной вязкостью, в том числе и при низких температурах.

При использовании труб Rehau RAUTITAN stabil в системах отопления рабочая температура трубопровода не должна быть выше +95°C. Рабочее давление труб в отопительных системах 10 бар. В системах подачи горячей и холодной воды эксплуатация труб возможна при температуре +70°C и рабочем давлении 10 бар. В аварийном режиме максимальная рабочая температура может быть повышена до +100°C.

Средний коэффициент тепловых расширений труб составляет 0,026 мм/(м·K). Теплопроводность 0,43 Вт/(м·K). Шероховатость труб Rehau RAUTITAN stabil низкая – 0,007 мм.

Диаметр универсальной трубы Rehau RAUTITAN stabil 20 мм, толщина стенок 2,9 мм. Поставляется в бухтах 100 м.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
20	2,9	0,158	0,185	100 м бухта

Универсальная труба REHAU RAUTITAN stabil, d 25*3,7 мм, длина 50 м, цена за 1 м [Артикул: 11301411050 / 130 141 050]

Подробнее

11301411050

Универсальная труба Rehau RAUTITAN stabil может использоваться как для прокладки систем отопления, так и для прокладки систем водоснабжения. Труба изготавливается из молекулярно сшитого полиэтилена согласно DIN 16892, DIN EN 573-3 и DVGW W542. Имеет класс воспламеняемости B2.

Диаметр универсальной трубы Rehau RAUTITAN stabil составляет 25 мм. Поставляется в бухтах 50 м.

Трубы Rehau RAUTITAN stabil отличаются простотой монтажа, надёжностью и высокой герметичностью соединений труб и фитингов, которые производятся при помощи надвижных гильз, хорошей шумоизоляцией. Также трубы удерживают форму и устойчивы к старению и образованию отложений. У них имеется алюминиевый слой, не пропускающий кислород.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
25	3,7	0,243	0,290	50 м бухта

Универсальная труба REHAU RAUTITAN stabil, d 32*4,7 мм, длина 25 м ПРОДАЕТСЯ КРАТНО длинам!!!, цена за 1 м [Артикул: 11301511025 / 130 151 025]

Подробнее

11301511025

Труба поставляется в бухтах 25 м, имеет типоразмер 32х4,7 мм.

d	s	Объем	Вес	Единица поставки
мм	мм	л/м	кг/м
32	4,7	0,401	0,462	25 м бухта

Универсальная труба REHAU RAUTITAN stabil, кругл. изол. 4 мм, d 16,2*2,6, длина 50 м, цена за 1 м [Артикул: 11302411050 / 130 241 050]

Подробнее

11302411050

Металлополимерная труба Rehau RAUTITAN stabil универсальна, что позволяет использовать её как при прокладке отопительной системы, так и при прокладке системы подачи питьевого водоснабжения. Труба изготавливается из молекулярно сшитого методом полиэтилена согласно DIN 16892, DIN EN 573-3, DVGW W542. Окрашена в серебристый цвет. Класс огнестойкости трубы Rehau RAUTITAN stabil B2.

Труба имеет круглую экструдированную изоляцию, изготовленную из вспененного полиэтилена. У изоляции имеется специальная водоотталкивающая плёнка. Теплопроводность трубы Rehau RAUTITAN stabil с изоляцией составляет 0,040 Вт / (м х К).

Рабочее давление трубы 10 бар, рабочая температура в системах водоснабжения +70 °С, а в системах отопления +95 °С. В условиях аварийной работы труба способна выдерживать температуру до +100 °С.

Труба Rehau RAUTITAN stabil обладает высокой ударной вязкостью, в том числе при низких температурах, она защищена от конденсации и тепловыделений, устойчива к старению и деформациям, не выделяет вредные вещества.

Диаметр трубы 16,2 мм, толщина стенок 2,6 мм, толщина изоляции 4 мм. Поставляется бухтами 50 м.

Типоразмер	a	b	Вес	Единица поставки
мм	мм	мм	кг/м
16,2 x 2,6	30	4	0,108	бухта

Универсальная труба REHAU RAUTITAN stabil, кругл. изол. 9 мм, d 16,2*2,6, длина 50 м, цена за 1 м [Артикул: 11302511050 / 130 251 050]

Подробнее

11302511050

Трубы Rehau RAUTITAN stabil с круглой изоляцией обладают рядом преимуществ перед другими видами полиэтиленовых труб:

Хорошие шумопоглощающие свойства материала, из которого изготавливаются трубы Rehau RAUTITAN stabil, усиливаются изоляцией;
Трубы могут гнуться, не деформируясь;
Отсутствие отложений;
Устойчивость к коррозии и старению;
Высокая ударная вязкость, в том числе при низких температурах;
Полная безопасность.

Трубы Rehau RAUTITAN stabil с круглой изоляцией могут использоваться при прокладке систем водоснабжения, также их можно применять в системах радиаторной разводки и в системах напольного отопления.

Рабочее давление труб Rehau RAUTITAN stabil с круглой изоляцией составляет 10 бар. Максимальная рабочая температура не должна превышать +95 °С. Класс огнеопасности труб B2.

Изоляция труб Rehau RAUTITAN stabil даёт дополнительную защиту от конденсации, тепловыделений и передачи звука по конструкциям здания. Теплопроводность труб составляет 0,040 Вт / (м х К). Диаметр трубы Rehau RAUTITAN stabil с круглой изоляцией 16,2 мм, толщина изоляции 9 мм. Поставляется бухтами 50 м.

Типоразмер	a	b	Вес	Единица поставки
мм	мм	мм	кг/м
16,2 х 2,6	38	9	0,126	бухта

Универсальная труба REHAU RAUTITAN stabil, кругл. изол. 4 мм, d 20*2,9, длина 50 м, цена за 1 м [Артикул: 11302711050 / 130 271 050]

Подробнее

11302711050

Труба Rehau RAUTITAN stabil с круглой изоляцией может использоваться в системах отопления и водоснабжения. Труба имеет класс воспламеняемости B2. Изоляция изготавливается из вспененного полиэтилена и имеет специальную водоотталкивающую плёнку, выполненную из сшитого полиэтилена. Изоляция трубы Rehau RAUTITAN stabil устойчива к старению и деформации, также она предотвращает распространение звука по конструкциям здания и защищает от конденсации и тепловыделений. Теплопроводность трубы Rehau RAUTITAN stabil составляет 0,040 Вт / (м х К). Диаметр трубы составляет 20 мм.

Типоразмер	a	b	Вес	Единица поставки
мм	мм	мм	кг/м
20 х 2,9	34	4	0,165	бухта

Универсальная труба REHAU RAUTITAN stabil, кругл. изол. 9 мм, d 20*2,9, длина 50 м, цена за 1 м [Артикул: 11302811050 / 130 281 050]

Подробнее

11302811050

Универсальная труба Rehau RAUTITAN stabil подходит для использования в отопительных и водопроводных системах. Полиэтиленовая труба Rehau RAUTITAN stabil имеет типоразмер 20х2,9 мм, отличается высокой прочностью и устойчивостью к повреждениям.

Трубы Rehau RAUTITAN stabil также обладают высокой гибкостью, благодаря чему монтаж труб происходит быстро и без особых усилий. Трубы Rehau RAUTITAN stabil отвечают гигиеническим требованиям и могут использоваться в системах подачи питьевой воды с рабочим давлением до 10 бар. Трубы выдерживают постоянную температуру до +70°C, а также температуру до 100°C в случаях кратковременного воздействия.

В системах отопления рабочая температура (при использовании технической воды) может достигать +95°C, а давление – 10 бар.

Труба Rehau RAUTITAN stabil имеет изоляцию 9 мм. Поставляется в бухтах 50 м.

Типоразмер	a	b	Вес	Единица поставки
мм	мм	мм	кг/м
20 х 2,9	41	9	0,185	бухта

Универсальная труба REHAU RAUTITAN flex, d 16*2,2, длина 6 м, цена за 1 м [Артикул: 11303701006 / 130 370 006]

Подробнее

11303701006

Трубы Rehau RAUTITAN flex из молекулярно сшитого полиэтилена являются универсальными, благодаря чему их можно использовать как для прокладки систем отопления, так и для прокладки систем водоснабжения. Трубы Rehau RAUTITAN flex имеют кислородозащитный слой согласно DIN 4726, окрашены в серебристый цвет. Класс огнестойкости B2.

Трубы обладают ударопрочностью, устойчивостью к старению, образованию отложений и коррозии.

При использовании труб Rehau RAUTITAN flex в системах водоснабжения рабочее давление трубопровода должно быть 10 бар, а рабочая температура не должна превышать +70°C. В системах отопления трубы могут эксплуатироваться при температуре до +95°C и рабочем давлении 8 бар. В течение коротких промежутков времени трубы способны выдерживать повышение температуры до +110°C. Теплопроводность труб составляет 0,35 Вт / (м х К).

При диаметре 16 мм и толщине стенок 2,2 мм объём трубы Rehau RAUTITAN flex 0,106 л/м. Труба поставляется прямыми отрезками по 6 м.

d	s	Dy	Объем	Вес	Единица поставки
мм	мм	мм	л/м	кг/м
16	2,2	12	0,106	0,103	6 м отрезки

Универсальная труба REHAU RAUTITAN flex, d 16*2,2, длина 100 м, цена за 1 м [Артикул: 11303701100 / 130 370 100]

Подробнее

11303701100

Полиэтиленовая труба Rehau RAUTITAN flex с максимальной рабочей температурой +90 °С может применяться при прокладке систем отопления и водоснабжения. Трубы Rehau RAUTITAN flex соответствуют DIN 16892 и DVGW нормативов W 544 и имеют кислородозащитный слой согласно DIN 4726. Класс огнестойкости труб B2.

Трубы Rehau RAUTITAN flex обладают высокой ударной вязкостью, могут гнуться, не деформируются, не выделяют вредные вещества, что делает их идеально подходящими для прокладки систем подачи питьевой воды.

Средний коэффициент температурного расширения труб, монтирующихся с использованием фиксаторов поворота, составляет 0,04 мм/(м·K). Теплопроводность труб 0,35 Вт / (м х К). Рабочее давление не должно превышать 10 бар.

Диаметр трубы Rehau RAUTITAN flex составляет 16 мм, толщина стенок 2,2 мм. Поставляется в бухтах 100 м.

d	s	Dy	Объем	Вес	Единица поставки
мм	мм	мм	л/м	кг/м
16	2,2	12	0,106	0,103	100 м бухта

Универсальная труба REHAU RAUTITAN flex, d 20*2,8, длина 6 м, цена за 1 м [Артикул: 11303801006 / 130 380 006]

Подробнее

11303801006

Для изготовления труб Rehau RAUTITAN flex применяется молекулярно сшитый пероксидным методом полиэтилен. Трубы также имеют специальный кислородозащитный слой, благодаря чему они отличаются отсутствием запаха, не выделяют вредные вещества и сохраняют воду чистой.

Труба Rehau RAUTITAN flex окрашена в серебристый цвет, имеет класс огнестойкости B2. Диаметр трубы составляет 20 мм, а толщина её стенок – 2,8 мм.

Трубы Rehau RAUTITAN flex также отличаются гибкостью, надёжностью, их можно использовать как в системах водоснабжения, так и в системах отопления. В системах водоснабжения трубы Rehau RAUTITAN flex могут использоваться при рабочей температуре +70°C и давлении до 10 бар. В системах отопления они применяются при температуре не выше +95°C и рабочем давлении до 8 бар. Трубы выдерживают температуру рабочей среды до +100°C в аварийном режиме.

d	s	Dy	Объем	Вес	Единица поставки
мм	мм	мм	л/м	кг/м
20	2,8	15	0,163	0,158	6 м отрезки

Трубы и фитинги для системы теплого пола RAUTHERM S, Rehau

Выберите категорию:
Все Канализационные трубы и фитинги SINIKON » Внутренняя канализация SINIKON STANDART » Бесшумная канализация SINIKON COMFORT » Наружная канализация SINIKON UNIVERSAL » Внутренние водостоки SINIKON Rain Flow » Трапы канализационные » Противопожарные муфты Трубы и фитинги для тепло- и водоснабжения » Трубы и фитинги из полипропилена PP-R VALFEX » Трубы и фитинги из полипропилена PP-R-100 PRO AQUA » Трубы и фитинги для тепло- и водоснабжения RAUTITAN, Rehau » Трубы и фитинги для водяного теплого пола RAUTHERM S, Rehau » Трубы PEX-b SINIKON THERMOLINE и РЕ-RT SINIKON PROLINE » Система GX для труб PEX » Противопожарные муфты » Клеевое напорное ПВХ Канализационное оборудование HL (HUTTERER & LECHNER) Запорно-регулирующая арматура » Краны шаровые латунные »» Краны шаровые латунные Valfex »» Краны шаровые латунные Aquasfera »» Краны шаровые латунные VALTEC BASE »» Краны шаровые латунные Bugatti »» Краны шаровые латунные ITAP » Краны шаровые стальные »» Краны шаровые стальные 11с10фт Broen »» Краны шаровые стальные 11с67п Маршал » Регуляторы давления воды » Воздухоотводчики » Термостатические клапана для радиаторов » Фильтры сетчатые » Клапаны обратные Контрольно-измерительные приборы » Счетчики воды » Счетчики тепла » Манометры и термоманометры » Термометры Соединительные части » Фитинги латунные » Фитинги чугунные » Фитинги стальные » Фитинги латунные для труб PEX Хомуты и крепеж » Хомуты сантехнические с зеленой полосой » Хомуты трубные сантехнические Стандарт » Хомуты трубные под высокую нагрузку » Хомуты для труб SML » Хомуты для спринклерных труб » Метизы для хомутов Теплоизоляция и уплотнения » Теплоизоляция ENERGOFLEX »» Трубки ENERGOFLEX SUPER »» Трубки ENERGOFLEX BLACK STAR и BLACK STAR Split »» Рулоны ENERGOFLEX »» Аксессуары ENERGOFLEX » Теплоизоляция K-FLEX »» Трубки K-FLEX ST »» Трубки K-FLEX SOLAR HT »» Рулоны K-FLEX »» Аксессуары K-FLEX » Уплотнительные материалы Трубы и фитинги чугунные безраструбные SML Инсталляции для подвесной сантехники Грувлочные соединения Детали стального трубопровода » Фланцы стальные

Название:

Артикул:

Текст:

Производитель:
ВсеСиникон, РоссияAQUERHL, АвстрияРоссияBugatti, ИталияЕМКА, РоссияИтэлма, РоссияICMA, ИталияWIKA, ГерманияROLS ISOMARKETITAP, ИталияGebatoutVALTEC, ИталияRehau, ГерманияValsir, ИталияKRONTIF, РОССИЯAquasfera, КитайVALFEX, РоссияРОСМА, РосияЗавод К-ФлексMAYERPro Aqua, РоссияUnipak, ДанияLoctite, от HenkelNO NAMEКНРОГРАКС, ГК УНИХИМТЕК, РоссияФеникс, Компания Унитэк, РоссияОГНЕЗА, РоссияWatts, ГерманияЗавод теплотехнических приборов, Республика БеларусьOLI, ПортугалияТатполимерGiacomini

Новинка:

Вседанет

Спецпредложение:

Вседанет

Результатов на странице: 5203550658095

виды, технические характеристики и особенности монтажа

Главная » Водоснабжение

На чтение 4 мин Просмотров 404 Опубликовано 17. 11.2018 Обновлено 17.11.2018

Продукция Rehau от немецкого производителя завоевала заслуженное доверие российского покупателя. Помимо оконного профиля завод выпускает трубы Рехау для водоснабжения. Производят продукцию из сшитого полиэтилена, что в разы упрощает процесс монтажа водопровода.

Содержание

Основные виды труб и технические характеристики
Особенности монтажа
Преимущества и недостатки труб Rehau

Основные виды труб и технические характеристики

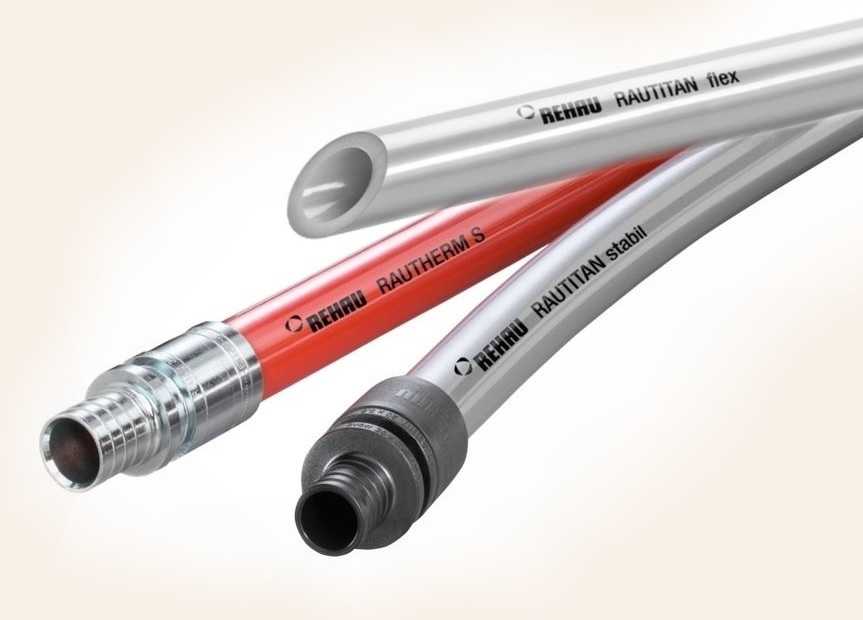

На рынке представлены такие виды продукции Rehau:

Rautitan his. Тубы предназначены для систем ХВС и ГВС при максимальной рабочей температуре +70 градусов и давлении 10 бар.
Rautitan stabil. Изделия могут использоваться для монтажа водопровода и системы отопления. Благодаря стабилизирующему алюминиевому слою склонность труб к линейному расширению снижена в разы. К тому же от такой прослойки они становятся более жесткими. Могут выдерживать кратковременное воздействие высокой температуры до +95 градусов. Диапазон диаметров системы Rautitan stabil – 16-40 мм.
Rautitan flex. Еще один вид универсальных труб для водопровода и системы обогрева. Время инертности к высоким температурам чуть ниже, чем у водопровода Рехау Rautitan stabil. Диапазон сечений 16-63 мм. Выдерживает температуру воды или теплоносителя до +90 градусов.
Rautitan pink. Тубы, которые применяют только для отопления. Кратковременно выдерживают температуру теплоносителя +110 градусов. Сечение от 16 до 63 мм. Цвет – лиловый.
Rautherm S. Этот вид продукции – центральный элемент любой водопроводной или отопительной системы Рехау. Диапазон сечений от 10 до 25 мм. Кратковременно выдерживает температуру +110 градусов.

По своим качествам и долговечности немецкие трубы не уступают медным.

Особенности монтажа

Трубы Рехау производят с применением техники холодного прессования гильзой

Главный нюанс монтажа труб от немецкого производителя — это отсутствие необходимости применять сварку или дополнительные крепежи. Устройство системы выполняют с применением техники холодного прессования гильзой. Этот метод монтажа максимально безопасен для человека. К тому же пресс обеспечивает надежность и герметичность системы. В целом процесс сборки водопровода из туб Рехау устроен таким образом, что при неправильном монтаже мастер сразу увидит все изъяны. Если же система собрана верно, внешний её вид будет идеальным.

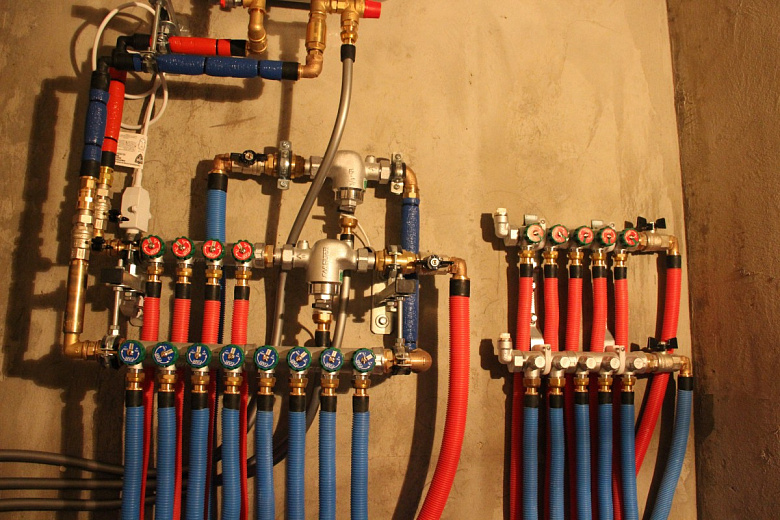

Устройство водопровода Реахау проходит в несколько этапов:

Берут отрезок трубы и надевают на него гильзу. Её фаска должна быть предварительно установлена по направлению к монтируемому стыку.
В свою очередь просвет второй тубы расширяют с помощью специального эспандера.
Подготовленный отрез расширенным отверстием надевают на штуцер предыдущей части системы и обжимают рукав, используя гильзу.

С устройством водопровода Рехау может справиться даже непрофессионал.

Основными важными преимуществами немецкой водопроводной продукции являются:

Простота монтажа, не требующая специальных дополнительных фитингов.
Возможность укладывать тубы с натяжной муфтой в стяжку. При этом риск протечек со временем у системы исключен.
Пластичность продукции. Трубы Рехау податливы, легко гнутся под любым углом без риска повреждения целостности материала. В свою очередь тубы из ПНД, ППР, ПВХ невозможно сгибать. Повороты систем осуществляются только с помощью фитингов. А это дополнительные расходы на устройство водопровода.
Хорошая шумоизоляция. За счет использования высокомолекулярного полиэтилена движение воды в трубах практически не ощутимо.
Отсутствие склонности к коррозии и образованию налета внутри системы.
Длительный срок службы (в среднем 50 лет).
Возможность производить монтаж системы при температуре до -10.
Качество изделий, обусловленное производством в Германии. Бренд Rehau уверенно удерживает лидирующие позиции на современном рынке.

У водопровода Rehau имеются и минусы. К ним относят:

Стоимость продукции на порядок выше, чем у привычных труб ПВХ или ППР. Если нужно закупить тройники, переходники, то сумма затрат увеличивается еще больше.
Недостаточность упругости. Изделия для водопровода сложно выровнять в идеальную прямую линию именно по этой причине. Либо приходится использовать специальные хомуты.
Высокая стоимость специального гидравлического инструмента для монтажа системы. В зависимости от диаметра туб он обойдется в среднем от 400 до 2000 у.е. Однако умельцы рекомендуют просто брать такой инструмент в аренду, тогда стоимость монтажа водопровода не будет казаться столь заоблачной.

Водопроводные трубы Рехау — хороший вариант для тех, кто заботится о качестве строительства каждого квадратного сантиметра частного дома. С немецкой продукцией надежность гарантирована.

для отопления, водоснабжения, виды и предназначение

Содержание:

Основные характеристики и разновидности
Отличия труб Pехау от аналогичных изделий
Системы отопления пола
Трубная продукция Rauterm-S
Монтаж систем отопления Рехау
Фитинги RAUTITAN для обустройства отопления

Компания Rehau является известным изготовителем пластиковых и металлопластиковых систем для прокладки наружных и внутренних линий инженерных коммуникаций. Трубы Pехау подходят для теплоснабжения, подачи и отвода горячей и холодной жидкости, обустройства конструкций пола с обогревом.

Основные характеристики и разновидности

Под маркой Rehau изготавливаются трубы с разными характеристиками, что позволяет выбрать подходящий товар для той или иной цели. Изделия отличаются цветовым решением, диаметром, назначением. При производстве могут применяться разные технологии, но в любом случае, они получаются высококачественными.

Существуют такие виды труб Pехау:

Stabil;
Flex;
Pink;
His.

На каждой из перечисленных разновидностей стоит остановиться подробно, чтобы определить, какую лучше использовать в той или иной конкретной ситуации.

В линейке Stabil представлены универсальные трубы, которые пригодны для горячего и холодного водоснабжения. При производстве этих изделий применяется полиэтилен, имеющий внутренний слой из алюминия. При монтаже иногда дополнительно используются гофрированные трубы или особые противопожарные макеты.

Изделия Flex – подвижные и гибкие. Их выпускают из полиэтилена и применяют для отопления и водоснабжения. Данные трубы устойчивы к коррозии, сбору накипи и отложений, ударам и износу. При монтаже этого вида изделий дополнительно используют фитинги и комплектующие подходящего типоразмера.

Трубы Pink задействуют только при монтаже конструкции теплообеспечения. При их изготовлении применяется молекулярно сшитый материал — полиэтилен. Отличаются эти изделия розовым цветом. Для монтажа необходимы фитинги и элементы нужного размера.

Продукция His применяется для создания трубопроводов для горячих и холодных жидкостей. Трубы Rehau для водоснабжения данного типа устанавливают по общей схеме, используемой для всех систем производителя, а соответственно, потребуется комплект фирменных комплектующих.

Диаметр изделий составляет от 17 до 63 миллиметров. Благодаря продукции данной фирмы можно уменьшить энергопотребление до 60%, а соответственно, и снизить затраты на отопление.

Отличия труб Pехау от аналогичных изделий

Трубопроводы этой марки изготавливают из полиэтилена высокого качества, который намного лучше полипропилена.

Преимущества, присущие трубопроводам Рехау:

устойчивость к коррозийным процессам;
низкая степень теплопроводности;
температура рабочей среды может достигать 95 градусов. В тоже время ПП трубы не способны выдерживать широкий температурный диапазон без утери качества;
имеют память формы, благодаря чему достигается полная герметичность соединения;
прекрасная звукоизоляция;
устойчивость к различным механическим и химическим воздействиям;
стойкость к УФ- излучению;
продолжительный эксплуатационный срок — до 50 лет.

Для сравнения: товары из полипропилена подвержены влиянию ультрафиолета и обладают значительным теплорасширением. Трубный прокат Рехау является прекрасным сочетанием цены, качества, надежности и функциональности, и во многом превосходит продукцию других компаний, представленных на рынке.

Системы отопления пола

Трубы ТМ Rehau разрешается использовать для создания системы отопления напольной поверхности. Главной частью такой конструкции служит трубная продукция Rauterm-S, но для обустройства теплоснабжения можно задействовать и универсальные изделия.

Система теплого пола осуществляет обогрев помещения за счет лучистого теплообмена. Благодаря большой площади применения, напольное покрытие с обогревом равномерно распределяет воздушные потоки по всему объему комнаты и тем самым обеспечивает комфортную атмосферу.

При желании конструкцию пола с обогревом оборудуют электронными регуляторами температурного режима. В результате применения этих устройств автоматизируется и снижается потребление электроэнергии.

Источником питания данных приборов может быть оборудование, производящее альтернативную энергию – например, солнечные батареи или тепловые насосы. Полы с обогревом устраивают в помещениях, как жилого, так и промышленного назначения, общественных зданиях, офисах.

Система способна повышать температуру воздуха за непродолжительное время на несколько градусов. В том случае, когда в помещении слишком жарко, устройство можно задействовать для охлаждения.

Трубная продукция Rauterm-S

Трубы Pехау для отопления марки Rauterm-S – это особый вид продукции из полиэтилена, которую используют при монтаже теплых полов в зданиях разного назначения.

Основные преимущества по сравнению с другими видами аналогичной продукции:

устойчивость к коррозии, химическому и абразивному воздействию, механическому износу;
отсутствие отложений солей;
стойкость к высоким температурам (могут использоваться при температурном режиме до 90 градусов).

Выпускают трубы диаметром 17-25 миллиметров. Служат они около 50 лет. Изделия для конструкции пола с обогревом соответствуют санитарным требованиям и европейским стандартам.

Монтаж систем отопления Рехау

Сборка металлопластиковых и пластиковых отопительных систем Рехау производится аналогично, как и в случае с использованием изделий из полипропилена.

Отличий очень мало, их всего несколько:

Монтаж осуществляется с применением инструмента Rautool, которым выполняют соединения изделий диаметром 14-110 миллиметров. Привод для него бывает ручным, электрическим или аккумуляторным.
При обустройстве отопления необходимо применение особых полимерных фитингов разного диаметра.
Собственной разработкой компании является монтаж элементов, имеющих подвижную гильзу, благодаря которой можно установить трубопровод без ревизий.

Необходимо отметить, что установка готовых систем Рехау гораздо проще выполнить, чем монтировать полипропиленовые трубы. Производителем продумано все до мельчайших деталей, в результате этого обустройство отопления производится в кратчайшие сроки. Читайте также: «Как правильно выполнить монтаж труб РЕХАУ – от подготовки до завершения установки».

Фитинги RAUTITAN для обустройства отопления

Фитинги без резьбы производят из полимерного материала новейших разработок — полифенилсульфона. Он демонстрирует высокие показатели прочности, причем они в несколько раз выше, чем у металлических комплектующих.

Основные группы фитингов:

соединительные муфты;
гильзы монтажные;
присоединительная арматура;
переходники с резьбой;
тройники;
угольники;
направляющие;
заглушки;
трубки для подключения батарей;
гребенки распределительные;
фиксирующие желобки;
манжеты противопожарные;
кронштейны.

Трубы Рехау на данный момент являются одними из лучших — для этого достаточно сравнить их характеристики с другими изделиями. Они отличаются долговечностью и способны служить до 50 лет, так как устойчивы к различным типам воздействия.

Трубы для отопления Rehau гарантированно прослужат длительный срок, и при этом будут качественно выполнять свое предназначение.

Трубы для отопления REHAU (Рехау): характеристики и монтаж коммуникаций

Современный рынок строительных материалов для создания инженерных коммуникаций в частных домах и квартирах представлен огромным выбором труб различного назначения. Трубы REHAU для отопления жилых и производственных помещений занимают особое почетное место. Производители из Германии в течение долгого времени занимают лидирующие позиции по производству высококачественных изделий.

Металлопластиковые трубы Rehau используются для следующих целей:

строительство водопроводов;
организация теплоснабжения зданий любого назначения;
монтаж систем канализации;
монтаж системы централизованной уборки пыли в домах и служебных зданиях;
устройство теплых полов в частных домах и квартирах.

При организации систем водоснабжения и отопления используют металлопластиковые трубы данного производителя. Для этого компанией разработана и успешно осуществляется специальная программа под названием Raubasic Press.

В соответствии с данной программой потребителям предлагаются два способа организации коммуникационных систем:

Комплексная система Raubasic Press, в которой применяется труба типа PE-Xb.
Комплекс оборудования Rehau, использующий трубы PE-Xa в комплекте с подвижной гильзой.

В компании Rehau – трубы для отопления являются одним из главных направлений деятельности. Для этой цели широко применяются, помимо металлопластиковых изделий, и полиэтиленовые трубы, которые по качеству и техническим характеристикам не уступают аналогам другого типа. Высокое качество сшивки полиэтиленовых труб делает их незаменимыми при оборудовании современных систем отопления. Трубы для канализации применяются как во внутренней системе, так и при строительстве внешнего трубопровода.

Преимущества труб Рехау

Трубы для отопления рехау (REHAU) в нашей стране уступают по популярности только полипропиленовым изделиям, которые дешевле. Однако, для соединения полипропиленовых труб необходимо использовать сварочное устройство, что усложняет процесс монтажа систем отопления и водоснабжения.

Технология полиэтиленовых сшитых труб Rehau максимально упрощена. Для их соединения разработана система надвижных гильз, которая создает прочные и надежные трубопроводы.

Суть данного метода заключается в том, что внутри труба зажимается штуцером муфты, а снаружи на нее надвигается подвижная гильза, которая создает прочное соединение. Благодаря простоте и удобству монтажа практически любой человек сможет за короткие сроки изготовить надежный трубопровод.

В результате, можно сделать вывод о том, что трубы Rehau, несмотря на стоимость, обладают значительными преимуществами:

высокое качество и надежность систем отопления;
удобство и простота установки;
использование многочисленных фитингов и дополнительных элементов позволяет создавать самые сложные соединения за короткое время.

По сути, вся система Rehau представляет собой конструктор для сборки необходимых систем жизнеобеспечения в частном доме или квартире своими руками.

Технические характеристики и свойства коммуникаций

Наиболее востребованное изделие компании – труба для отопления Рехау RAUTITAN pink имеет следующие возможности:

предельный уровень рабочей температуры использования — +95 градусов;
максимальная температура, при которой трубы используются кратковременно +110 градусов;
уровень допустимого давления в трубах составляет 10 атмосфер;
изделия выпускаются диаметром от 16 до 63 миллиметров;
гарантийный срок использования трубы составляет не менее 50 лет.

Отличительным внешним признаком данной трубы для удобства потребителей является розовый или лиловый цвет изделия.

Другой тип отопительных труб Rehau — изделие с названием Rautitan stabil. Основное отличие от предыдущей трубы – наружный диаметр составляет от 16 до 40 миллиметров, а максимальный уровень допустимой температуры составляет +100 градусов по Цельсию. В данном типе труб используется внутренний слой PEX, который придает особую прочность изделию, которая сохраняется даже в случае повреждений алюминиевой оболочки.

Трубы Rautitan stabil используются, как правило, в системе отопления для организации подачи горячей воды с температурой до +95 градусов и при рабочем давлении до 10 бар.

Монтаж труб Rehau

Как уже говорилось выше, трубы Rehau очень удобны при установке. Любой владелец квартиры или загородного дома быстро может создать надежную систему отопления.

Использование системы с надвижными гильзами, которая специально разработана инженерами компании, позволяет создать в слое штукатурки трубопровод без использования ревизионного люка.

В процессе монтажа можно применять резьбовые или сварные соединения. Удобные фитинги и дополнительные фасонные элементы, которые также разработаны и созданы специалистами компании, помогут создать самые невероятные коммуникационные системы. При этом надежность и прочность трубопроводов не страдает.

Монтаж отопления трубой rehau производится с помощью специально разработанных удобных инструментов. Данные изделия отличает отличная функциональность и полное соответствие стандартам всей продукции компании Rehau.

Выбор для строительства системы отопления труб Rehau значительно упростит монтажные работы и избавит в дальнейшем от поломок и протечек. А создание теплых полов с помощью данных труб не только обеспечит требуемый уровень комфорта, но и сможет сэкономить средства на затраты электроэнергии из-за высокого качества материала и хорошего уровня теплоотдачи.

Систему теплых полов можно смело заливать различными видами стяжки, не беспокоясь о возможных аварийных ситуациях. Качество труб и соединений обеспечивают максимальный уровень надежности и комфорта при эксплуатации отопительных систем.

Все продукты — Фергюсон

ложь

категория

Нет подходящего результата поиска

Отопление и охлаждение
(35417)
Ванная сантехника
(35365)
Сантехнические детали и расходные материалы
(27421)
Трубная арматура
(27187)
Освещение и вентиляторы
(18829)
Инструменты
(16813)
Клапаны
(12245)
Дворник
(9284)
Насосы
(9114)
Охрана и безопасность
(8957)
Показать больше

торговая марка

Нет подходящих результатов поиска

jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq41rzzbr4dx&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/signature-hardware/_/N-zc3lcg&n=zbq41rzzbr4dx&sr=everywhere» data-category-url=»/category/signature-hardware/_/N-zc3lcg&n=zbq41rzzbr4dx&sr=everywhere»>
Оборудование для подписи
(11787)
КОЛЕР
(6224)
jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq41rzzbr4dx&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/ford-meter-box/_/N-zbqrn6&n=zbq41rzzbr4dx&sr=everywhere» data-category-url=»/category/ford-meter-box/_/N-zbqrn6&n=zbq41rzzbr4dx&sr=everywhere»>
Блок счетчиков Ford
(3397)
Моэн
(2972)
jsp?/category/proflo/_/N-zbq6na&n=zbq41rzzbr4dx&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/proflo/_/N-zbq6na&n=zbq41rzzbr4dx&sr=everywhere» data-category-url=»/category/proflo/_/N-zbq6na&n=zbq41rzzbr4dx&sr=everywhere»>
ПРОФЛО®
(2749)
Компания Мюллер
(2726)
jsp?/category/rheem/_/N-zbrmod&n=zbq41rzzbr4dx&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/rheem/_/N-zbrmod&n=zbq41rzzbr4dx&sr=everywhere» data-category-url=»/category/rheem/_/N-zbrmod&n=zbq41rzzbr4dx&sr=everywhere»>
Рим
(2600)
Victaulic
(2469)
jsp?/category/jones-stephens/_/N-zbqrof&n=zbq41rzzbr4dx&sr=everywhere» data-right-content-url=»/cartridges/main/plpRedesign/ajaxPlpRightItems.jsp?/category/jones-stephens/_/N-zbqrof&n=zbq41rzzbr4dx&sr=everywhere» data-category-url=»/category/jones-stephens/_/N-zbqrof&n=zbq41rzzbr4dx&sr=everywhere»>
Джонс Стивенс
(2459)
Американский стандарт
(2322)
Показать больше

org/ListItem» itemprop=»itemListElement»> Дом

Все продукты

Rehau 242724, накидная заглушка INSULPEX 1-1/4 дюйма, двухтрубная система

Поиск по категориямКотлыГорелкиВоздуходувки/ДвигателиРасширительные бакиФитингиПечиHVACМаслоPex/RadiantСантехникаНагреватели для бассейновНасосыБакаккумуляторыТермостаты/Управление/ИнструментыВодонагревателиВодонагревателиФильтры для водыКлапаныВентиляция

* СРОЧНАЯ РАСПРОДАЖА *
А.Ю. McDonald DuraMac
American Standard Water Heaters
American Water Heaters
jpg»> Amtrol Expansion Tanks
Aquamotion
Armstrong Pumps / Parts
Axiom Industries Ltd.
Baxi Tankless Parts
Bell & Gossett
Bosch Parts
Broan Свежий воздух
Бернем
Cash Acme
Cash Acme Expansion Tanks
Charlotte Cast Iron
Chicago Faucets
DAB Water Technology
Danfoss
Direct Brand Hot Surface Ignitors
DiversiTech
Dormont
DuraVent PolyPro
Eemax P. O.U. Водонагреватели
Emmeti Radiant Systems
Eternal Parts
Fernox
Fieldpiece
Насосы Grundfos
Электрические бустеры Hatco
Heat-Fab
Heat-Timer
Honeywell
HTP (Heat Transfer Products)
ICM Controls
Insinkerator
IPEX System 1738 Flue Gas Venting
JPG»> Jandy / Zodiac
Krowne
Laars Heating Systems
Lanair
Legend
LG HVAC Spit Systems
Liberty Pumps
LUXPRO
McDonnell & Miller
Milwaukee Tools
Navien
NTI — NY Thermal, Inc.
Nu-Calgon Chemicals
Oxbox: A Trane Brand
Panasonic HVAC Split Systems
PRO1 IAQ Thermostats
Raypak
Rehau
RenewAire
jpg»> Rheem Водонагреватели
Riello
Жесткие инструменты
Теплоснабжение Robertshaw
Воздуходувки / двигатели Rotom OEM
Сплит-системы Sanyo HVAC
Sauermann
Жироуловители Schier
Sentinel Chemicals
Skuttle Indoor Air Quality Products
Soler & Palau Ventilation
SpacePak Central Air
Spirotherm
Suntec
Supco HVAC Parts
jpg»> Taco
Takagi Parts & Accessories
Tekmar
Thermo-Dynamics Нагреватели для бассейнов на жидком топливе
Tjernlund
Toto
TPI — Испытательное оборудование HVAC
Гибкий газопровод TracPipe CounterStrike
Triangle Tube
Turbomax Indirect Water Heaters
Turbonics / Twin-Flo
Uponor/Wirsbo Radiant Systems
Utica Heating Systems
Viega
jpg»> Viessmann
Wal-Rich
Watts
Webstone
White- Роджерс
Wilo
Zoomlock / RLS

Главная > Rehau > Rehau 242724, 1-1/4″ заглушка INSULPEX Slip-on, двухтрубная система

Далее в Rehau >>

Цена: $16,09

Артикул: 62019

Название производителя: Rehau

Деталь № производителя: 242724

Количество:
* Только целое число

Добавить в новый список покупок

Rehau 242724, Накладная заглушка INSULPEX 1-1/4 дюйма, двухтрубная система

Накладные заглушки улучшают внешний вид концов труб INSULPEX внутри здания или камеры. Накладные заглушки не являются водонепроницаемыми
, и не сертифицированы для подземного захоронения

Обзоры продуктов

Оцените этот продукт: или создайте обзор

(0 оценок, 0 отзывов)


	Ваша корзина пуста.

Адрес электронной почты:

Пароль:

Вам будет предложено ввести пароль на следующей странице

Создать учетную запись
Забыли пароль?

REHAU C904 Руководство по установке регенерационных труб Municipex

REHAU C904 Municipex регенеративных труб

Руководство по установке труб PEXa, соответствующих стандарту ANSI/AWWA C904 для систем регенерированной воды. municipex.com

Этот символ и сигнальные слова ОПАСНО, ПРЕДУПРЕЖДЕНИЕ или ОСТОРОЖНО предупреждают вас об опасности получения травм. Если вы не следуете указаниям по технике безопасности:

ОПАСНО! Вы будете убиты или серьезно ранены
ВНИМАНИЕ! Вы можете погибнуть или получить серьезные травмы
ВНИМАНИЕ! Вы можете получить травму

Сигнальное слово ВНИМАНИЕ используется, чтобы помочь вам избежать материального ущерба. Мы не можем предупредить обо всех опасностях; вы также должны использовать свое собственное здравое суждение.
Для получения обновлений этой публикации и самых последних технических инструкций, информации о безопасности и рекомендаций производителя посетите сайт www.na.rehau.com/resourcecenter. Регенеративная труба MUNICIPEX предназначена для транспортировки регенерированной воды от водоочистных сооружений к месту использования. Обязательно проконсультируйтесь с местными нормативами и производителями труб и фитингов при выборе любой системы трубопроводов для систем регенерированной воды. Коды могут значительно различаться в зависимости от местоположения.

В этом руководстве представлена техническая информация о трубах для вторичной воды MUNICIPEX для проектировщиков, которые выбирают соответствующий материал труб для новых или заменяющих установок трубопроводов для вторичной воды.

В этом руководстве содержатся указания для монтажников, имеющих соответствующую лицензию и знакомых с федеральными, государственными/провинциальными и местными нормами. Лица, использующие данное руководство, должны иметь представление о принципах и методах монтажа систем подземных пластиковых трубопроводов.

В этом руководстве содержится техническая информация о трубе MUNICIPEX для регенерации
для руководителей коммунальных служб, которые несут ответственность за техническое обслуживание или модификацию линий регенерации воды.

В обязанности проектировщика, спецификатора и установщика входит проверка действующих местных правил и проверка того, что техническая информация, представленная в данном руководстве, подходит для конкретной установки.

Понимание MUNICIPEX reclaim

MUNICIPEX reclaim — это торговая марка REHAU для наших специально разработанных труб из сшитого полиэтилена, также называемых трубами PEXa. REHAU производит регенерированные трубы MUNICIPEX на ультрасовременном заводе в Северной Америке с использованием метода экструзии пероксида под высоким давлением, который улучшает характеристики температуры и давления, а также долговременную прочность. Рис. 1: Регенеративная труба MUNICIPEX

Благодаря высокой степени сшивания в процессе REHAU PEXa получается прочная, но гибкая труба с улучшенными характеристиками температуры и давления, включая долговременную гидростатическую прочность и повышенную стойкость к медленному рост трещины. Возможности регенеративной трубы MUNICIPEX делают ее превосходной для регенерированной воды.

См. отчет комитета AWWA «Проектирование и монтаж труб из сшитого полиэтилена (PEX), изготовленных в соответствии с AWWA C9».04 для получения дополнительной информации о проектировании и монтаже линий регенерированной воды PEX.

Промышленные стандарты

Регенерационная труба MUNICIPEX соответствует или превосходит следующие стандарты:

Изготовлены в соответствии с размерами медных труб SDR9 (CTS) в соответствии с ASTM F876, AWWA C904 и CSA B137.5
(PEX) Напорная труба, от 1/2 дюйма (13 мм) до 3 дюймов (76 мм)
Сертифицировано по CSA B137.5 Трубка из сшитого полиэтилена (PEX) для работы под давлением
Сертифицировано в соответствии со стандартом NSF/ANSI 14 (cNSFus-rw) для использования с регенерированной водой
Сертифицировано в соответствии с PPI TR-3 категории 3306 в отношении долговременной гидростатической прочности, стойкости к хлору и ультрафиолетовому излучению
Испытано в соответствии со стандартом ASTM F2023 на устойчивость к хлору
Протестировано в соответствии со стандартом ASTM F2657 на устойчивость к УФ-излучению

Номинальное давление

Труба для рекуперации MUNICIPEX выдерживает постоянное давление при:

160 фунтов на кв. 0014
100 фунтов на кв. дюйм при 180°F (690 кПа при 82°C)|
200 фунтов на кв. дюйм при 73,4 °F (1380 кПа при 23 °C) на основе расчетного коэффициента 0,63* Эти значения температуры/давления основаны на экстраполированном прогнозе времени до отказа, как определено в стандарте ASTM D2837, стандарт

Испытание

Метод расчета гидростатической основы для труб из термопластичных материалов. См. PPI TR-3 для дальнейшего объяснения этих номинальных значений давления при непрерывном использовании.
*Пояснения см. в Техническом бюллетене REHAU 239 (TB239).

Коррозионная стойкость

Регенерационная труба MUNICIPEX неметаллическая. Будучи полимерной трубой, она устойчива к коррозии в почве или агрессивной воде. Трубы PEX прошли всесторонние испытания в условиях агрессивной воды (pH всего 6,5) и доказали свою устойчивость к коррозии в течение десятилетий эксплуатации. Кроме того, регенеративная труба MUNICIPEX устойчива к образованию накипи и внутренних отложений. Коррозия металлических фитингов зависит от состояния почвы и воды. Таким образом, соответствующий материал фитинга следует выбирать в зависимости от условий окружающей среды и области применения.

Рис. 2: Образование коррозии в металлических трубахРис. 3: Отсутствие внутренних отложений в трубах PEXa

Стойкость к эрозии

Трубы PEX были испытаны при скорости воды более 12 футов в секунду (3,65 м/с) без эрозионного воздействия на трубы. Если необходима скорость потока более 12 футов в секунду, свяжитесь с REHAU для получения дополнительной информации.

Стойкость к хлору

Регенерационная труба MUNICIPEX может использоваться для хлорированной регенерированной воды при соблюдении следующих условий:

pH воды 7,0 или выше
Концентрация свободного хлора 4,0 частей на миллион (PPM) или ниже
Температура воды 140°F (60°C) или ниже
Давление воды 80 psi (550 кПа) или ниже

В соответствии с ASTM F2023 экстраполированное время до отказа регенерированной трубы MUNICIPEX при температуре 73,4°F (23°C) намного превышает требования стандарта. Пожалуйста, свяжитесь с REHAU для получения дополнительной информации о стойкости к хлору.
Кроме того, в соответствии с Положением А Института пластмассовых труб
(PPI), трубы PEX также устойчивы к хлораминам, которые оказываются менее агрессивными по отношению к трубам PEX, чем свободный хлор. Согласно Положению A PPI, «…позиция PPI BCD заключается в том, что хлорамины менее агрессивны, чем свободный хлор, к трубам PEX. Испытание на устойчивость к окислению с использованием свободного хлора в соответствии со стандартом ASTM F2023 позволит получить консервативную оценку времени до отказа для труб PEX при использовании дезинфицирующих хлораминов».

Химическая стойкость

Регенеративная труба MUNICIPEX устойчива к широкому спектру химических веществ. Однако, несмотря на то, что большинство химикатов не могут повредить регенерированной трубе MUNICIPEX, концентрация химикатов, температура, давление и другие параметры могут влиять на срок службы трубы. Если у вас есть вопросы относительно химической совместимости, обратитесь в региональное торговое представительство REHAU.

Проникновение

Подземные трубы
Некоторые органические (например, углеводородные) соединения, такие как топливо, растворители или другие возможные загрязнители, могут проникать через пластиковые трубы, нарушая целостность трубы. Эта проблема затрагивает все типы подземных труб, будь то железные, медные, ПВХ, ПЭ или РЕХ. Даже в металлических трубах используются прокладки из эластомерных материалов, которые могут быть восприимчивы к проникновению легких углеводородов с меньшим молекулярным размером. Поэтому инженеры-трубопроводчики должны проявлять особую осторожность при прокладке линий регенерированной воды через загрязненную почву, независимо от типа материала трубы. При подозрении на загрязнение необходимо провести химический анализ почвы или грунтовых вод для определения загрязняющего вещества и его совместимости с регенератом MUNICIPEX.

В производстве пластиковых труб используются следующие методы борьбы с предполагаемым загрязнением почвы или грунтовых вод:

Окружите трубу хорошей чистой почвой из материала класса I или класса II, чтобы предполагаемые загрязняющие вещества могли рассеяться в окружающую среду. почвы. Руководящие принципы Агентства по охране окружающей среды США запрещают повторное использование извлеченного грунта, загрязненного углеводородами, в оболочке подстилки или материала обратной засыпки.
Накладка на трубу в подозрительных зонах
Переложите трубу вокруг загрязненного участка

ВНИМАНИЕ! Не устанавливайте регенеративную трубу MUNICIPEX в условиях загрязненной почвы или грунтовых вод. Загрязняющие вещества могут повредить целостность трубы, что приведет к выходу ее из строя.

Проемы зданий
Некоторые строители и муниципалитеты требуют, чтобы трубы регенерированной воды закрывались рукавами при входе в здания. Когда регенеративные трубы MUNICIPEX снабжены рукавами, пространство между трубой и рукавом никогда не должно заполняться какими-либо жидкими химическими веществами, включая пестициды или термитициды. Кольцевой зазор между трубами на концах должен быть заполнен силиконовой, латексной или пенополиуретановой пенопластом, чтобы предотвратить проникновение вредителей и ошибочное нанесение вредных химических веществ в пространство между трубой и рукавом. Используйте только герметики, совместимые с регенеративными трубами MUNICIPEX. Не используйте герметики на нефтяной основе. См. также техническое примечание 39.Института пластмассовых труб (PPI).

ВНИМАНИЕ! Нанесение пестицидов или термитицидов между трубой регенерации MUNICIPEX и рукавом строго запрещено. Загрязняющие вещества могут повредить целостность трубы, что приведет к выходу ее из строя.

Установка внутри зданий
Если регенеративные трубы MUNICIPEX устанавливаются внутри зданий для водоснабжения, монтажники не должны распылять или допускать контакт с органическими химикатами, нефтяными дистиллятами, термитицидами или пестицидами. Любое применение, которое приводит к скоплению или скапливанию жидкого химиката на трубе регенерации MUNICIPEX, запрещено. Некоторые загрязняющие вещества могут повредить целостность трубы, что приведет к выходу ее из строя.

ВНИМАНИЕ! Категорически запрещается наносить вредные химические вещества на регенеративные трубы MUNICIPEX. Загрязняющие вещества могут повредить целостность трубы, что приведет к выходу ее из строя.

Стойкость к УФ-излучению
Все трубы PEX обладают определенной чувствительностью к УФ-излучению и должны быть защищены от чрезмерного воздействия УФ-излучения до, во время и после монтажа. Регенерационная труба MUNICIPEX имеет максимальный предел воздействия солнечного света до одного года и не должна постоянно устанавливаться под прямыми солнечными лучами ни на открытом воздухе, ни в помещении. При установке там, где возможно воздействие солнечного света, регенеративная труба MUNICIPEX должна быть помещена в непрозрачную трубу, блокирующую УФ-излучение, например, в гибкую гофрированную полиэтиленовую (ПЭ) оболочку REHAU для защиты. Регенерационная труба MUNICIPEX поставляется в защитной упаковке, например, в коробках. Труба должна храниться в оригинальной упаковке до момента монтажа и не может храниться на открытом воздухе. Любая неиспользованная труба должна храниться в упаковке с защитой от УФ-излучения, такой как оригинальные коробки, чтобы предотвратить чрезмерное воздействие. Соблюдайте все инструкции по установке и хранению, указанные на упаковке.
ВНИМАНИЕ: Чрезмерное воздействие УФ-излучения может привести к выходу из строя труб MUNICIPEX, что приведет к повреждению имущества и падению давления воды. Рис. 4: Теплообменник MUNICIPEX Рис. 5: Гибкий полиэтиленовый рукав

Морозостойкость

Из-за более низкой теплопроводности PEXa по сравнению с металлическими трубами передача тепла через регенеративную трубу MUNICIPEX снижается. Это может отсрочить замерзание воды внутри трубы, пока температура земли вокруг нее ниже 32°F (0°C). Однако вода внутри трубы, окруженной мерзлой землей, может со временем замерзнуть. Таким образом, рекомендуется прокладывать все трубы для рекуперации воды, включая трубы регенеративной воды MUNICIPEX, ниже линии промерзания.

Если дать возможность расшириться по всей длине, регенеративная труба MUNICIPEX не расколется при замерзании. Если участки трубы заключены в твердую массу, такую как бетон или плотно утрамбованная глина, то можно предотвратить равномерное расширение трубы по всей ее длине, и труба может разорваться при замерзании.

Если вода в трубе замерзает, ее можно оттаять следующим образом:

Оттаивание можно выполнить с помощью доступного оборудования для нагнетания горячей воды, которое использует горячую воду для растапливания льда внутри трубы. Обычно это выполняется при умеренно теплых температурах. Важно помнить, что максимальная температура воды, разрешенная для оттаивания, составляет 200°F (93,3°С). После оттаивания регенеративная труба MUNICIPEX может быть немедленно введена в эксплуатацию.
Оттаивание можно также выполнить, подав на трубу горячий воздух. Используйте фен для нагрева замерзших участков трубы, следя за тем, чтобы температура трубы не превышала 200°F (93,3°C). Лед должен оттаять задолго до достижения этой температуры. В качестве альтернативы можно использовать фен или теплую тряпку, чтобы оттаять лед внутри трубы.

ВНИМАНИЕ: Во избежание возможного повреждения трубы, которое может привести к материальному ущербу и падению давления воды, не используйте открытое пламя или устройство для оттаивания электрического сопротивления для оттаивания рекуперационной трубы MUNICIPEX.

Транспортировка на строительной площадке

Будучи материалом из сшитого полиэтилена высокой плотности, изготовленным по технологии REHAU PEXa, регенеративная труба MUNICIPEX обладает большей устойчивостью к растрескиванию под воздействием окружающей среды, чем трубы из несшитого полиэтилена (например, HDPE). Это повышает устойчивость к трещинам, вызванным насечками или царапинами. Несмотря на то, что это обеспечивает меру безопасности от случайного удара камнями или царапин, REHAU рекомендует стандартные для отрасли процедуры установки труб из регенерированного полиэтилена. См. отчет комитета AWWA «Проектирование и монтаж труб из сшитого полиэтилена (PEX), изготовленных в соответствии с AWWA C9.04» для получения дополнительной информации о проектировании и монтаже линий регенерированной воды PEX.
При работе с регенеративными трубами MUNICIPEX на стройплощадке соблюдайте следующие общие рекомендации:

Регенеративные трубы MUNICIPEX поставляются в упаковке, устойчивой к ультрафиолетовому излучению. Держите трубу в упаковке до момента установки. Храните неиспользованные трубы в оригинальной упаковке во избежание чрезмерного воздействия прямых солнечных лучей.
Аккуратно вскрывайте упаковку, чтобы не порезать или не надрезать трубы канцелярскими ножами или ножами.
При перемещении мотков труб избегайте волочения грубых или острых предметов, которые могут порезать или повредить трубу. Трубы с надрезами более 10 % толщины стенки трубы должны быть вырезаны и отремонтированы по утвержденной методике.
Избегайте контакта с нефтепродуктами и другими химическими веществами, такими как растворители и клеи.
Минимальный радиус изгиба регенерированной трубы MUNICIPEX в 5 раз превышает наружный диаметр трубы. Во избежание перекручивания трубы сгибайте медленно, особенно в холодную погоду.

ВНИМАНИЕ! Мотки трубы MUNICIPEX туго намотаны и могут быстро развернуться при обрезании хомутов. Чтобы снизить риск получения травмы, держитесь в стороне при открытии катушек и осторожно обрезайте ремни.

Подготовка траншеи

Правильная подготовка дна траншеи является важным этапом правильной укладки регенеративной трубы MUNICIPEX. Убедитесь, что дно траншеи гладкое и на нем нет больших или острых камней, камней, валунов, строительного мусора или мерзлого материала, чтобы избежать повреждения заглубленных труб.
Там, где существуют подходящие грунтовые условия и грунт на дне траншеи может быть без труда выровнен, регенеративная труба MUNICIPEX может быть установлена непосредственно на подготовленное дно траншеи. Дно траншеи должно обеспечивать постоянную опору и не должно иметь впадин, комков, камней, мусора или других твердых материалов, которые могут повредить или перегнуть трубу. Любые неровности должны быть выровнены и/или заполнены утрамбованным материалом.

Выемка грунта в рыхлой каменистой почве
Чтобы обеспечить однородное основание для регенеративной трубы MUNICIPEX, монтажники могут выкопать дно траншеи не менее чем на 6 дюймов (15 см) ниже уровня земли и восстановить его до уровня с помощью гранул USCS класса I или класса II. материал, утрамбованный не менее чем до 90% Стандартная плотность по Проктору. Подробную информацию о материалах см. в 4.4.
Выемка грунта в твердой породе
Дно траншеи должно быть выровнено гранулированным материалом класса I или класса II с плотностью по Проктору не менее 90% и толщиной не менее 6 дюймов (15 см).
Неустойчивые траншеи
Неустойчивые грунты, такие как ил, мягкая глина или торф, должны быть укреплены в соответствии с инструкциями инженера. Для этого может потребоваться углубление грунта на глубину 12 дюймов (30 см) ниже уровня трубы с последующим заполнением дна траншеи импортным гранулированным материалом, который обеспечит стабильную опору.
Материалы для заливки
Подходящие материалы на основе Единой системы классификации грунтов (USCS):
- Класс I: Угловой, от регионального значения, такие как кораллы, шлак, пепел или дробленая ракушка.
- Класс II: Крупнозернистый песок и встречающийся в природе гравий с максимальным размером частиц 1 1/2″ (38 мм), включая пески и гравий различной сортности, содержащие небольшой процент мелких частиц, обычно зернистые и несвязные во влажном или сухом состоянии. Типы почв GW, GP, SW и SP включены в этот класс.

Выполнение соединений

При использовании на линиях рециркуляции воды и под землей установщик должен убедиться, что выбранная арматура соответствует законодательным нормам.

Фитинги
Регенерационная труба MUNICIPEX представляет собой трубу размера SDR9 для медных труб (CTS), которую можно использовать с латунными клапанами компрессионного соединения AWWA C800 и фитингами для подземных соединений. Эти соединения должны быть выполнены с пластиковой вставкой или вставкой из нержавеющей стали внутри трубы, чтобы обеспечить надлежащее сжатие в месте соединения. Эти вставки можно приобрести у оптовых продавцов водопроводных сооружений.
С помощью этих вставок регенеративную трубу MUNICIPEX можно прикрепить к компрессионным соединениям таким же образом, как медные трубки типа «K» или полиэтиленовые трубки CTS SDR9.

Рис. 6: Компрессионные клапаныРис. 7: Трубные вставки, металлические или пластмассовые

Перед выполнением соединений осмотрите трубу и удалите всю грязь и посторонние вещества изнутри и с концов трубы. Следуйте инструкциям производителя фитинга по сборке компрессионных соединений. См. Приложение А.

Убедитесь, что нет угла или перекоса в месте соединения трубы с компрессионным соединением. Регенерационная труба MUNICIPEX должна подсоединяться прямо к каждому стыку, и в соединении не должно быть напряжения. Изгибы трубы должны быть на расстоянии не менее 10 диаметров трубы от любого фитинга или клапана.

В качестве альтернативы для соединений с клапанами, седлами, кранами или корпусами расходомеров можно использовать другие одобренные фитинги PEXa, такие как система фитингов с компрессионной муфтой холодного расширения (см. местные нормы и разрешения). Следуйте инструкциям производителя фитингов по сборке компрессионных фитингов.

Инструменты
Для соединений рекуперационных труб MUNICIPEX при использовании компрессионных соединений AWWA C800 специальные инструменты не требуются. С этими соединениями можно использовать стандартные трубные ключи в соответствии с инструкциями производителя. Рис. 8: Стандартный инструмент и соединения

Обрезка трубы
Регенерационная труба MUNICIPEX должна быть обрезана под прямым углом с помощью одобренного инструмента для резки пластиковых труб, например, тех, что продаются REHAU. Не используйте ножовку или нож для резки рекуперационной трубы MUNICIPEX, так как грубый разрез может помешать надежному соединению.

Рис. 9: Резак для пластиковых труб

ВНИМАНИЕ: Использование ножовки или ножа для резки рекуперационной трубы MUNICIPEX может привести к грубому или неровному резу и неправильному соединению с фитингом, что приведет к утечке и потенциальному материальному ущербу. или падение давления воды.

Гусиная шея

В месте соединения между трубой рециркуляции MUNICIPEX и магистралью регенеративной воды, труба рециркуляции MUNICIPEX должна выходить из магистрали под углом от 10 до 20° над горизонталью, чтобы предотвратить нагрузку на соединение. Это приведет к образованию «гусиной шеи» в трубе длиной не менее 4 футов (1,2 м). Не требуется использовать более высокую гусиную шею 45°, общую с медной линией обслуживания.

Рис. 10: Наклон трубы регенерации MUNICIPEX на 10–20° выше горизонтали в месте соединения с магистралью

Размещение трубы регенерации MUNICIPEX

Осторожно транспортируйте и устанавливайте трубу, чтобы не повредить ее. Не бросайте и не сбрасывайте регенеративную трубу MUNICIPEX в траншею и не тяните регенеративную трубу MUNICIPEX по острым предметам.

Извивающаяся труба

Труба для рекуперации MUNICIPEX должна быть уложена с достаточным провисанием, чтобы компенсировать сжатие трубы из-за охлаждения или расширение трубы, если она была ниже нормальной температуры грунта при установке. Это достигается за счет укладки регенеративной трубы MUNICIPEX в траншею змеевиком со смещением из стороны в сторону примерно на 1% длины трубы между соединениями на каждые 18°F (10°C) ожидаемого изменения температуры. Змеевидность также позволит трубе постепенно расширяться на большую площадь, если она расширяется, а не в одной конкретной точке. См. Таблицу 1 для рекомендуемых смещений.

Регенеративная труба MUNICIPEX будет расширяться или сужаться примерно на 1 дюйм при изменении температуры на 10°F на 100 футов длины трубы (5 см на 10°C на 30 м длины трубы).

Пример:
Труба длиной 50 футов охлаждается с 90 до 60°F после установки: Изменение температуры = 90 – 60 = 30°F
Усадка = 30°F x 50 футов x 1 дюйм/10° x 100 фут = сужение длины на 1,5 дюйма

Таблица 1: Рекомендуемое смещение для извивающейся регенеративной трубы MUNICIPEX для обеспечения сжатия

	9 ° F 5 ° C	18 ° F 10 ° C	DEMPAT 15°C 20°C 25°C			54°F 30°C	63°F 35°C	72°F 40°C
Длина трубы 20 футов 6 M	2,3 дюйма 5,5 см	3,0 дюйма 7,5 см	Рекомендованные не спальные. 11.5 cm 13 cm			6 in. 5 cm	6.75 in. 17 cm	7.5 in. 19 cm
50 ft 5 m	5.5 in. 14 см	7,5 дюйма 18 см	9,0 дюйма 22,5 см	10,5 дюйма 26,5 СМ	12,5 В.	16 дюймов 40 см	18 дюймов 45 см
100 футов 30 м	12 дюймов 15 дюймов 18 дюймов. 36 дюймов 30 см 37,5 см 45 см 55 см 62,5 см 72,5 80 см 90 см

Минимизация отходов
Утилизированная труба MUNICIPEX снабжена последовательными отметками метража, нанесенными на трубу, чтобы помочь определить длину установленной трубы и количество, оставшееся на бухте. При тщательном планировании это помогает сократить отходы труб и потребность в муфтах.

Устранение перегибов
Регенерационная труба MUNICIPEX более гибкая, чем трубы из несшитого ПЭВП, и устойчива к перегибам даже при температурах значительно ниже точки замерзания. Однако, если регенеративная труба MUNICIPEX согнута слишком сильно и перекручена, ее можно отремонтировать, не разрезая.
Чтобы устранить излом, осторожно нагрейте место изгиба с помощью фена, пока изгиб не исчезнет и труба не станет круглой (приблизительно 275°F [135°C]). Затем снимите тепло и дайте трубе остыть, прежде чем перемещать ее. Рис. 11: Устранение перегибов с помощью горячего воздуха
Во избежание деформации трубы во время нагревания на трубу не должно оказываться давление или нагрузка. На пурпурном УФ-защитном экране могут появиться небольшие пузырьки или морщины – это нормально. Изгиб можно предотвратить, более медленно изгибая трубу при низких температурах.

ВНИМАНИЕ: Не используйте открытый огонь, например горелку, для устранения перегибов, это может привести к перегреву трубы и необратимому повреждению. Перегретые трубы могут преждевременно выйти из строя, что приведет к повреждению имущества и падению давления.

ВНИМАНИЕ! Не нагревайте трубу, находящуюся под давлением. Труба, нагретая под давлением, может расшириться и лопнуть, что приведет к травме.

Обратная засыпка траншеи

Обратная засыпка
Как можно скорее накройте место установки регенеративной трубы MUNICIPEX обратной засыпкой, чтобы защитить трубу от смещения, воздействия УФ-излучения или повреждения другими строительными работами.
Поскольку регенеративная труба MUNICIPEX устойчива к ударам, истиранию и растрескиванию, добытый природный материал можно повторно использовать для зоны заделки трубы в соответствии с ASTM D2774 и для обратной засыпки оставшейся части траншеи.
Если не указано иное, траншеи под мостовыми, тротуарами или дорогами должны быть засыпаны и утрамбованы как минимум до 90% стандартной плотности по Проктору. В зонах с интенсивным движением необходимо установить регенеративную трубу MUNICIPEX в соответствии с требованиями местных норм. Кроме того, установщик должен следовать рекомендациям по установке, определенным AWWA, AASHTO и PPI для подземных трубопроводов.

Внешние нагрузки

Влияние распределенных грунтовых нагрузок на правильно установленную регенеративную трубу MUNICIPEX незначительно.
Нагрузки, вызванные строительными работами и дорожным движением, следует предотвращать путем использования минимального покрытия толщиной 24 дюйма (60 см) из подходящего материала для обратной засыпки, уплотненного как минимум до 90% стандартной плотности по Проктору.
Следует избегать сосредоточенных нагрузок во избежание повреждения трубы и/или снижения расхода воды.

Установка регенерата MUNICIPEX с использованием горизонтально-направленного бурения

Горизонтально-направленное бурение (ГНБ) становится все более распространенным методом прокладки труб. Жесткий диск разрешен с регенеративной трубой MUNICIPEX. Несмотря на то, что она устойчива к царапинам, регенеративная труба MUNICIPEX должна быть установлена с использованием стандартных отраслевых методов ГНБ для труб из полиэтилена высокой плотности того же размера.
Примечание. Типичное безопасное усилие вытягивания для рекуперационной трубы MUNICIPEX составляет приблизительно 2000 фунтов на кв. дюйм (13,79 фунта на кв. дюйм).МПа) при 73,4°F (23°C) в течение 30 минут. Превышение этого напряжения может вызвать деформацию (растяжение) трубы. Разработчикам спецификаций и монтажникам рекомендуется обращаться к следующим публикациям для получения рекомендаций по методам горизонтально-направленного бурения:

Американское общество инженеров-строителей (ASCE), Руководство по практике 108 Проектирование трубопроводов для прокладки наклонно-направленным бурением
Североамериканское общество бестраншейного бурения Технология (НАСТТ), Руководство по мини-горизонтальному бурению
Институт пластмассовых труб (PPI), Справочник по полиэтиленовым трубам, глава 12
Американская ассоциация водопроводчиков (AWWA), M55 Руководство по практике водоснабжения, глава 8
Институт пластмассовых труб (PPI), TR46 Руководство по использованию из
Мини-горизонтальное направленное бурение для укладки полиэтиленовой трубы высокой плотности

Работа с установленным регенератом MUNICIPEX

Обнаружение подземного регенерата MUNICIPEX
Доступные методы обнаружения подземного регенерата MUNICIPEX включают металлическую ленту для обнаружения или медную трассирующую проволоку, по мере необходимости ответственным муниципальным органом. Трассирующий провод можно прикрепить к рекуперационной трубе MUNICIPEX нейлоновыми стяжками. Не используйте клейкую ленту для прикрепления трассирующего провода к трубе.
ВНИМАНИЕ: Не используйте клейкие ленты на регенеративной трубе MUNICIPEX. Некоторые клеи могут привести к преждевременному выходу трубы из строя, что приведет к повреждению имущества и падению давления.

С помощью метода отжима
Поток воды в регенеративной трубе MUNICIPEX может быть остановлен с помощью механического отжимного инструмента, предназначенного для газовых труб из полиэтилена. Этот метод безопасен из-за высокой степени сшивки регенерированной трубы MUNICIPEX и гибкости трубы. Рис. 12: Трубка в отжимном инструментеРис. 13: Заглушка трубы

Использование отжимного инструмента для временной остановки потока воды через регенеративную трубу MUNICIPEX не приведет к необратимому повреждению или деформации линии обслуживания и является самым быстрым и чистым способом временной остановки потока через трубу, например, при замене бордюрного упора или другой запорной арматуры. Рис. 14: Труба после удаления инструментаРис. 15: Повторное скругление трубы

Тепловая память регенеративной трубы MUNICIPEX позволяет
трубе почти полностью скругляться до своей первоначальной формы в зависимости от температуры и времени. Чтобы полностью скруглить трубу, просто поверните тот же отжимной инструмент 9.0° и нажмите на трубу. Благодаря меньшему времени простоя водопровод быстро возвращается в строй. Регенеративная труба MUNICIPEX может выдержать это механическое обжатие без необратимого повреждения или деформации.

По вопросам, связанным с данными инструкциями или техническими характеристиками регенерированных труб MUNICIPEX, обращайтесь в региональное торговое представительство REHAU.

Приложение A

Соединение регенерации MUNICIPEX с компрессионным соединением из латуни Ниже приведены предлагаемые шаги для соединения трубы регенерации MUNICIPEX со стандартными клапанами и фитингами компрессионного соединения AWWA C800.

Используйте утвержденный резак для пластиковых труб, чтобы отрезать трубу до нужной длины.
Выберите вставку из нержавеющей стали или пластика соответствующего размера, одобренную производителем вставки, для полимерных труб CTS, SDR9 для соединений трубопроводов.
Поместите вставку в конец рекуперационной трубы MUNICIPEX, полностью вставив ее внутрь трубы. Следуйте всем техническим инструкциям и рекомендациям производителей фитингов и клапанов.
Правильная установка регенеративной трубы MUNICIPEX в стандартные латунные фитинги компрессионного соединения должна обеспечить надежное соединение для подземных коммуникаций.

сообщите об этом объявлении

Для получения обновлений этой публикации посетите сайт www.na.rehau.com/resourcecenter
Информация, содержащаяся в данном документе, считается надежной, но не делается никаких заверений или гарантий любого рода в отношении ее точность, пригодность для конкретных применений или результаты, которые должны быть получены. © REHAU 2022 855.633 03.2022

Документы / ресурсы

REHAU C904 Municipex Reclaim Pipes [pdf] Руководство по установке
C904 Трубы для регенерации Municipex, C904, Трубы для регенерации Municipex

Каталожные номера

Линия водоснабжения | Механические и сантехнические работы | РЕХАУ
Ресурсный центр | REHAU

18 июля 2022 г. 27 июля 2022 г. Posted inREHAUTТеги: C904, C904 Municipex Reclaim Pipes, Municipex Reclaim Pipes, типы REHAU

, технические характеристики и особенности установки

Содержание статьи:

Основные виды труб и технические условия
Особенности монтажа
Преимущества и недостатки труб Rehau

Продукция Rehau от немецкого производителя заслужила заслуженное доверие российского покупателя. Помимо оконного профиля, завод Rehau выпускает трубы для водоснабжения. Изготавливают изделия из сшитого полиэтилена, что значительно упрощает процесс монтажа водопровода.

Основные виды труб и технические характеристики

На рынке представлены следующие виды продукции Rehau:

Rautitan его. Трубки предназначены для систем холодного и горячего водоснабжения с максимальной рабочей температурой +70 градусов и давлением 10 бар.
Раутитан стабил. Изделия могут использоваться для монтажа систем водоснабжения и отопления. Благодаря стабилизирующему алюминиевому слою склонность труб к линейному расширению значительно снижается. К тому же от такого слоя они становятся более жесткими. Они выдерживают кратковременное воздействие высоких температур до +95 градусов. Диапазон диаметров стабилизирующей системы Rautitan составляет 16–40 мм.
Раутитан гибкий. Еще один вид универсальных труб для систем водоснабжения и отопления. Время инерции до высоких температур несколько ниже, чем у стабильного водопровода Rechau Rautitan. Диапазон сечения 16-63 мм. Выдерживает температуру воды или теплоносителя до +90 градусов.
Раутитан розовый. Трубки, которые используются только для обогрева. Кратковременно выдерживают температуру теплоносителя +110 градусов. Сечение от 16 до 63 мм. Цвет сиреневый.
Rautherm S. Это изделие является центральным элементом любой системы водоснабжения или отопления Rechau. Диапазон сечений от 10 до 25 мм. Кратковременно выдерживает температуру +110 градусов.

По своим качествам и долговечности немецкие трубы не уступают медным.

Особенности монтажа

Трубы Rehau изготавливаются по технологии холодного рукава

Основным нюансом монтажа труб немецкого производителя является отсутствие необходимости использования сварки или дополнительных креплений. Устройство системы выполнено методом холодного прессования с гильзой. Такой способ установки максимально безопасен для человека. Кроме того, пресс обеспечивает надежность и герметичность системы. В целом процесс сборки водопровода из труб Рехау устроен таким образом, что при неправильном монтаже мастер сразу увидит все недочеты. Если система собрана правильно, ее внешний вид будет идеальным.

Монтаж водопровода Ришау происходит в несколько этапов:

Берем кусок трубы и надеваем рукав. Его фаска должна быть предварительно установлена в сторону монтируемого соединения.
В свою очередь просвет второй трубки расширяют с помощью специального расширителя.
Подготовленный участок с расширенным отверстием надевается на штуцер предыдущей части системы и с помощью втулки обжимается гильза.

С установкой системы водоснабжения Рехау справится даже неспециалист.

Преимущества и недостатки труб Rehau

Основными важными преимуществами немецкой сантехники являются:

Простота монтажа, не требующая специальных дополнительных фитингов.
Возможность укладывать трубы с натяжной муфтой в стяжку. В этом случае исключается риск возникновения протечек со временем в системе.
Пластичность изделий. Трубы Rehau гибкие, легко гнутся под любым углом без риска повреждения целостности материала. В свою очередь, трубы из ПНД, ППР, ПВХ сгибать нельзя. Повороты систем осуществляются только с помощью фитингов. А это дополнительные затраты на монтаж водопровода.
Хорошая звукоизоляция. Благодаря использованию полиэтилена высокой молекулярной массы движение воды в трубах практически не заметно.
Отсутствие склонности к коррозии и образованию налета внутри системы.
Долгий срок службы (в среднем 50 лет).
Возможность установки системы при температуре до -10.
Качество продукции благодаря производству в Германии. Бренд Rehau уверенно занимает лидирующие позиции на современном рынке.

У водопровода Рехау есть и недостатки. К ним относятся:

Себестоимость производства на порядок выше, чем у обычных труб из ПВХ или ППР. Если нужно купить тройники, переходники, то сумма затрат возрастает еще больше.
Отсутствие эластичности. По этой причине изделия из водопроводных труб трудно выровнять по идеальной прямой линии. Или придется использовать специальные зажимы.
Высокая стоимость специального гидравлического инструмента для монтажа системы. В зависимости от диаметра труб он будет стоить в среднем от 400 до 2000 у.е. Однако мастера рекомендуют просто арендовать такой инструмент, тогда стоимость монтажа водопровода не покажется такой уж заоблачной.

Водопроводные трубы Rehau – хороший вариант для тех, кому важно качество строительства каждого квадратного сантиметра частного дома. С немецкой продукцией надежность гарантирована.

Поделись с друзьями:

REHAU расширяет и совершенствует MUNICIPEX…

Заинтересованы в инфраструктуре?

Получайте статьи, новости и видео об инфраструктуре прямо на свой почтовый ящик! Войти Сейчас.

Инфраструктура + Получать оповещения

REHAU, глобальный поставщик решений на основе полимеров и ведущая североамериканская компания-производитель PEXa, предлагает две дополнительные трубы из сшитого полиэтилена PEXa в рамках своей программы муниципальных трубопроводов. В дополнение к линии водоснабжения MUNICIPEX, расширенный ассортимент продукции теперь включает предизолированные трубы MUNICIPEX для применения в холодную погоду и нагнетательные магистрали MUNICIPEX для систем сточных вод. От нового строительства до замены и ремонта, линия MUNICIPEX предлагает простоту установки, долговечность и отказоустойчивость для муниципальных проектов.

«С учетом того, что по всему миру установлено более 1 миллиарда футов труб REHAU PEXa и реализовано множество проектов водоснабжения в Северной Америке, у муниципалитетов есть основания доверять MUNICIPEX безопасную и эффективную транспортировку питьевой воды», — говорит Дейл Джентри, менеджер по работе с национальными клиентами REHAU MUNICIPEX. «Теперь, с нашей расширенной линейкой, включающей предизолированные и силовые магистрали, мы опираемся на эту проверенную производительность с решениями для холодной погоды и сточных вод. Эти продукты обеспечивают эффективную установку и долговечность, которые муниципалитеты ожидают от линии водоснабжения MUNICIPEX».

Линия водоснабжения MUNICIPEX

Водопровод MUNICIPEX обеспечивает подачу питьевой воды из водопровода в любое жилое или коммерческое здание. Эта прочная труба из сшитого полиэтилена (PEXa) представляет собой чистую, простую и экономичную альтернативу меди, полиэтилену высокой плотности и другим материалам. Он доступен в диаметрах от 3/4 до 2 дюймов и в бухтах до 1000 футов. Линия водоснабжения MUNICIPEX имеет 25-летнюю ограниченную гарантию, и муниципалитеты доверяют ей более 20 лет. Он сертифицирован по стандарту AWWA C9.04, CSA B137.5 и ASTM F876.

MUNICIPEX предварительно изолированный

Предварительно изолированный трубопровод MUNICIPEX, специально предназначенный для распределения воды в холодном климате, обеспечивает дополнительный уровень защиты от замерзания, что особенно полезно, когда прокладка трубы ниже линии промерзания невозможна. Несущая труба MUNICIPEX окружена сплошным слоем пенополиуретановой изоляции, не содержащей хлорфторуглеродов, и гофрированной внешней оболочкой из полиэтилена низкой плотности, что обеспечивает исключительную долговечность. Рядом с несущей трубой находится канал, по которому можно провести провода обогрева. Предварительно изолированный MUNICIPEX доступен в диаметрах 1 и 2 дюйма и в бухтах до 300 футов. Он сертифицирован по стандарту AWWA C9.04, CSA B137.5 и ASTM F876 и имеет 25-летнюю ограниченную гарантию.

MUNICIPEX Force Main

Напорная магистраль MUNICIPEX используется в государственных очистных сооружениях для подачи сточных вод под давлением со стороны нагнетания насоса или пневматического эжектора к месту нагнетания. Труба имеет цветовую маркировку с зеленым покрытием, которое помогает монтажникам легко идентифицировать области применения сточных вод. Он доступен в диаметрах от 1 1/4 до 2 дюймов и в бухтах до 1000 футов. MUNICIPEX force main сертифицирован по стандарту AWWA C904, CSA B137. 5 и ASTM F876 и имеет пятилетнюю ограниченную гарантию.

Свойства МУНИЦИПЭКС

Преимущества MUNICIPEX начинаются сразу после установки. Разработанный и спроектированный для облегчения монтажа труб, MUNICIPEX поставляется в длинных гибких бухтах, что помогает сократить количество муфт, свести к минимуму отходы и ускорить процесс монтажа. В отличие от других конкурентоспособных пластиковых решений, MUNICIPEX легче сгибается и не перегибается. Помимо природных свойств, способствующих эффективной установке, для выполнения соединений не требуются специальные инструменты, что в конечном счете упрощает процесс установки. В системах водоснабжения MUNICIPEX на 70% легче меди, что упрощает и делает более безопасной переноску и разматывание.

После установки MUNICIPEX тщательно спроектирован для работы в самых сложных условиях и прослужит долгие годы. В отличие от других линий коммунального обслуживания, которые необходимо часто заменять, MUNICIPEX устойчив к коррозии и минеральным отложениям, хлору и химикатам, замерзанию, а также к ударам и истиранию. Структура трубы MUNICIPEX из высокосшитого полиэтилена (PEXa) увеличивает ее способность выдерживать суровые условия без ущерба для производительности. Совместимый с родной засыпкой и устойчивый к ультрафиолетовому излучению, медленному росту трещин и истиранию, MUNICIPEX превосходит альтернативы в отношении устойчивости и экологической устойчивости.

Чтобы узнать больше и заказать демонстрацию линейки продуктов REHAU MUNICIPEX, посетите сайт www.municipex.com.

REHAU — всемирно известный бренд инноваций и систем на основе полимеров для строительства, автомобилестроения и промышленности. Компания обеспечивает непрерывный рост благодаря своему опыту и инновационным возможностям в области разработки материалов, проектирования систем и технологии обработки поверхностей. Приблизительно 20 000 сотрудников в более чем 170 офисах по всему миру обеспечивают успех независимой частной компании.

Блок трубных узлов — Rehau AG & Co.

ПРЕДПОСЫЛКИ ИЗОБРЕТЕНИЯ

Настоящее изобретение относится к трубным узлам, состоящим из отдельных пластиковых труб, имеющих гладкую или волнистую внутреннюю окружную стенку, и к способу изготовления трубных узлов. Отдельные трубы после их изготовления объединяют в узел пучка труб так, что по меньшей мере две соседние трубы находятся в продольном линейном зацеплении друг с другом.

Узел сборки труб описанного выше типа раскрыт, например, в немецком Offenlegungsschrift (заявка, опубликованная без рассмотрения) № 3,045,388. В данной публикации раскрыто устройство для прокладки кабелей связи со световодами в земле. Кабели связи со световодами вводятся (протягиваются) в заранее изготовленный куст труб. Группа труб состоит из отдельных пластиковых труб и объединяется в единое целое путем скручивания отдельных труб. Известный способ скрутки такого пучка, согласно упомянутой выше публикации, осуществляется с большим шагом, чтобы при вводе кабеля в трубы не возникало больших сил трения. В соответствии с известным уровнем техники можно дополнительно объединить параллельные пластмассовые трубы в блок, прикрепив их друг к другу с помощью механических крепежных элементов. Блок может быть дополнительно окружен кожухом.

Многожильные трубы проходят по спирали в группе труб. Даже в случае прядей с большим шагом возникают трудности при вводе кабеля в такие пучки труб на значительной длине.

Несмотря на то, что указанные выше элементы крепления труб позволяют размещать трубы в пучке без перекручивания, они обязательно выходят, по крайней мере, частично за внешнюю окружность расположенных снаружи отдельных труб и, таким образом, увеличивают, по крайней мере, в секциях, наружный диаметр группы труб. Это может быть существенным недостатком, особенно в том случае, когда группа труб должна быть окружена общей оболочкой. Такой оболочкой, как правило, является предварительно проложенная труба для защиты кабеля. Затем в трубу для защиты кабеля вводят известную связку труб. Выступающие части механических крепежных элементов могут вызвать затруднения при выполнении этой операции. Кроме того, из-за выступающих механических предохранительных элементов отдельные трубы должны иметь соответственно меньший диаметр или должно использоваться меньшее количество отдельных труб, что является недостатком для оптимального использования пучка труб. 9В патенте Германии 0003

Gebrauchsmuster (полезная модель) № 8213407.3 описана группа труб, состоящая из пластиковых труб и предназначенная для введения в кабельный канал. Группа труб образована из множества отдельных труб, объединенных в мат с помощью разделительных перемычек, образующих цельные, цельные части труб. Распорные перемычки являются гибкими и позволяют расположить отдельные трубы относительно друг друга, так что примыкающие трубы находятся в продольном линейном контакте друг с другом. Трубы, соединенные друг с другом с помощью распорных перемычек, протягиваются в кабельный канал в повернутом внутрь состоянии. Однако во время этой операции возникают трудности, поскольку поворот труб внутрь должен осуществляться в точке ввода в кабельный канал, и поэтому в этом месте требуется соответствующее устройство. Кроме того, высок риск того, что неплотное расположение наружных труб после поворотного движения труб приведет к такой гибкости пучка труб, что, в частности, при значительной длине вставка пучка труб в кабельный канал будет невозможна. В такой конструкции предшествующего уровня техники полностью отсутствует прочное соединение трубок в пучке, что приводит к трудностям при вводе пучка труб в кабельный канал. Если для устранения этого недостатка для труб используются механические крепежные элементы, будут иметь место уже отмеченные недостатки. Недостаток трубчатого мата, изготовленного в соответствии с предшествующим уровнем техники, состоит также в том, что его значительную часть невозможно намотать на барабан. Таким образом, кабельные направляющие трубы, объединенные в трубный мат, плохо приспособлены для вставки в уже установленные кабельные защитные трубы. Кроме того, невозможно установить трубный мат непосредственно в землю, поскольку гибкие разделительные перемычки между отдельными трубами не позволяют укладывать трубу в одной плоскости.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Целью изобретения является создание усовершенствованного узла группы труб и способа его изготовления, в котором без помощи механических соединительных элементов отдельные трубы группы прочно соединены с друг на друга и при этом удерживаются друг на друге с относительной подвижностью, так что возможны намотка узла пучка труб на барабаны, а также беспрепятственное введение узла узла труб в защитные трубы, такие как кабельные каналы. Еще одной задачей изобретения является крепление отдельных труб группы труб друг к другу таким образом, чтобы без какого-либо дальнейшего относительного движения отдельных труб могло быть достигнуто такое прочное соединение, что при введении блока группы труб в защитный воздуховод, возможно оптимальное использование последнего. Еще одной целью изобретения является обеспечение того, чтобы узел пучка труб мог быть установлен непосредственно в землю без защитной трубы и без риска изменения плоскости укладки.

Эти и другие задачи, которые станут очевидными по ходу описания, достигаются изобретением, согласно которому, вкратце, множество труб собрано в группу, в которой трубы находятся в продольном, линейном контакте друг с другом; Участки наружных стенок отдельных труб, которые находятся на расстоянии от областей взаимного контакта между трубами, снабжают клеем или веществом, улучшающим адгезию, или предварительно обрабатывают нагреванием, а затем формируют узел группы труб путем нанесения нагретого пластикового покровного слоя на поверхность. предварительно обработанные участки стенок, таким образом прочно скрепляя примыкающие трубы друг к другу. Сразу же после этого нагретый покровный слой охлаждают и, используя его усадочные свойства, дополнительно прижимают к предварительно обработанным участкам стенок отдельных труб.

Трубный узел, изготовленный способом согласно изобретению, является гибким до такой степени, что его можно наматывать на соответствующие барабаны без риска остаточной деформации внутреннего диаметра отдельных труб. Благодаря тому, что соединительные средства для отдельных труб расположены на расстоянии от линий контакта между соседними трубами, возможно относительное смещение отдельных труб друг на друга в пределах соединения. Это также обеспечивает общую гибкость узла пучка труб в пределах толщины стенки трубы.

Узел связки труб, изготовленный способом согласно изобретению, может включать выбранное количество труб и может иметь трубы разного диаметра. Для обеспечения оптимальных условий введения узла куста труб в кабельный канал круглого сечения целесообразно выбирать нечетное количество отдельных труб так, чтобы одна из труб имела наибольший диаметр, две соседние отдельные трубы имели промежуточный диаметр. диаметр, а трубы, соединяющие промежуточные трубы, имеют наименьший диаметр. В таком расположении группа труб образует описанную окружность, а также линии контакта между соседними трубами касаются общей окружности. Такая компоновка позволяет избежать трудностей при последующем введении узла пучка труб в кабельный канал. Однако следует понимать, что с помощью способа согласно изобретению узлы группы труб из любой другой комбинации труб могут быть изготовлены даже из блоков, содержащих четное количество труб.

Существенным признаком способа согласно изобретению является то, что наружные поверхности стенок отдельных труб предварительно обрабатываются в зонах, отстоящих от линий сопряжения между трубами, для обеспечения прочного узла пучка труб, в котором трубы могут смещаться относительно друг друга. Такая предварительная обработка может включать в себя нанесение вещества, повышающего адгезию (например, «Spezialprimer AP 003» производства Worle Chemie GmbH, Гамбург, Федеративная Республика Германия) или клея (например, «Ultraflex 56» производства Fuler или клея № 1475). производства Bostik). Предварительно обработанные таким образом участки наружных стенок отдельных труб окружены пластиковой оболочкой, которая предварительно нагревается для активации вещества, улучшающего адгезию, или клея. Таким образом, примыкающие друг к другу отдельные трубы по зонам предварительно обработанных участков стенки объединяются в кластерный узел.

Подготовка поверхностей наружных стенок отдельных труб может осуществляться путем нагревания, что улучшает последующий процесс сварки пластмасс. Такой нагрев можно осуществлять одновременно с нанесением расплавленного синтетического флюса, при этом покровный слой, соединяющий отдельные трубы друг с другом, может быть образован материалом пластического флюса. В этом случае отдельные трубы могут быть соединены друг с другом в непосредственной близости от линии контакта между трубами.

Также важно, что сразу после соединения соседних труб друг с другом нагретым пластиковым покровным слоем горячий покровный слой охлаждается, и, таким образом, усадка покровного слоя используется таким образом, что оказывает давление на предварительно обработанную стенку. части отдельных труб. Таким образом, узел пучка труб, образованный отдельными трубами, соединенными друг с другом покровным слоем, дополнительно упрочняется без снижения гибкости узла узла труб, усиленной круговой смещаемостью продольных линий зацепления между трубами.

В дополнение к склеиванию или сварке оболочки под флюсом узел пучка труб согласно изобретению может быть изготовлен путем приложения тепла и давления к примыкающим отдельным трубам снаружи от линии их контакта в зоне предварительно обработанных участков стенки для сварки сопрягаемых труб друг с другом. Такой процесс сварки может осуществляться, например, с помощью распылительного устройства, которое распыляет пластиковый покровный слой на предварительно обработанные участки стенок отдельных труб. Эффекты такого метода такие же, как описано ранее в отношении склеивания с помощью клея или сварки под флюсом. Кроме того, примыкающие отдельные трубы могут быть покрыты снаружи от их контактных линий кожухоподобной оболочкой. Для этого на трубный узел натягивается пластиковая втулка с усадочными свойствами, формирующая узел трубного узла. Затем под воздействием тепла муфта подвергается усадке, в результате чего она плотно прилегает к контуру собранных труб и, таким образом, получается узел пучка труб согласно изобретению. Внутренняя часть втулки может быть снабжена веществом, улучшающим адгезию, или клеем, так что снаружи линий контакта между соседними отдельными трубами образуется прочная кожухообразная оболочка для пучка труб. Те же преимущества, что обсуждались ранее, применимы к блоку пучка труб, изготовленному в соответствии с этим способом.

Для формирования узла группы труб дополнительно в объем изобретения входит обертывание собранных труб пленкой, лицевая сторона которой, обращенная к группе труб, может быть снабжена веществом, улучшающим адгезию, или клеем. В этом случае оболочка также удалена от линий контакта примыкающих друг к другу отдельных труб и, таким образом, обеспечивается особая гибкость (за счет возможности смещения труб друг относительно друга) пучка труб, выполненного согласно изобретению.

В соответствии с еще одной предпочтительной особенностью способа согласно изобретению трубы собираются в группу труб, а затем примыкающие отдельные трубы нагреваются до температуры плавления их материала на их внешних поверхностях на участке, отстоящем от их взаимной линии зацепления, и сразу же после этого, при поддержании температуры плавления расплавленных зон верхней поверхности, вокруг труб наносят слой оболочки, чтобы обеспечить сцепление с ними. В соответствии с этим признаком изобретения узел труб снабжен по внешнему контуру оболочкой путем напыления, которая обеспечивает оптимальное скрепление труб друг с другом при сохранении требуемой гибкости узла труб согласно изобретению. Напыление труб для образования оболочки может производиться по внешнему контуру или по внутреннему контуру пучка труб. Важно, однако, чтобы соединение отдельных труб склеиванием или сваркой происходило либо только по внешнему контуру, либо только по внутреннему контуру, потому что, если соединение будет производиться как снаружи, так и внутри, то трубный узел будет слишком жестким. что затруднило бы намотку группы труб на барабан или вставку блока группы труб в кабельный канал.

В случае, если склеиванием или частичной сваркой соединены только частичные зоны соседних отдельных труб, в объем изобретения входит попеременное соединение друг с другом участков трубы снаружи и внутри линии контакта между соседними трубами, как показано на окружное направление группы труб. Таким образом, гибкость группы труб согласно изобретению может быть значительно повышена. Независимо от того, осуществляется ли соединение между трубами с помощью замкнутой по окружности оболочки, предусмотренной на внешней поверхности группы труб, или с помощью прерывистого по окружности покровного слоя, целесообразно соединить слой с оплавленными поверхностями отдельных труб однородным образом. Для этого поверхностные участки посредством одновременного или предварительного нагрева расплавляются до такой степени, что имеется значительное количество расплавленного термопластичного материала отдельных труб для достижения в процессе сварки однородного соединения с покровным слоем.

Способ согласно изобретению изготовления узла пучка труб может осуществляться непрерывным или прерывистым образом. В непрерывном процессе отдельные трубы с помощью соответствующих направляющих средств собираются в группу, обрабатываются на свободных поверхностях наружных стенок и соединяются друг с другом, как описано выше, с образованием блока группы труб. Для нанесения покровного слоя на внешнюю или внутреннюю окружность группы труб последнюю можно вводить в нагретую распылительную головку, которая сначала плавит окружные поверхности трубы, а затем на нее напыляется покровный слой.

Группа труб, изготовленная способом согласно изобретению, после изготовления наматывается на барабан и отправляется для дальнейшего использования. Гибкость узла пучка труб, достигаемая в соответствии с изобретением, может зависеть от толщины стенок отдельных труб, а также от толщины покровного слоя. Важно обеспечить, чтобы покровный слой имел минимальную толщину, которая при намотке на барабаны предотвращает смятие или коробление пучка труб или отдельных труб.

В качестве примера, блок труб был изготовлен из следующих отдельных труб: одна труба с внутренним диаметром 35 мм и толщиной стенки 2 мм, две трубы с внутренним диаметром 25 мм и толщиной стенки 1,5 мм, и две трубы с внутренним диаметром 20 мм и толщиной стенки 1,5 мм. Трубы были расположены относительно друг друга для получения симметричной конфигурации. Для этого две трубы среднего размера контактировали с трубой большого диаметра, а трубы малого диаметра контактировали друг с другом и двумя трубами среднего размера. Непрерывный покровный слой по внешней окружности группы труб имел толщину стенки 1,5 мм.

Вышеописанный узел группы труб сразу же после его изготовления охлаждали в калиброванном вакуумном резервуаре для воды, в результате чего температура покровного слоя была снижена со 150° до 180°C до комнатной температуры водой, которая была температура 10—15° С. При таком охлаждении трубу проводят через бак и либо обрызгивают водой, либо погружают в водяную баню. После охлаждения узел куста труб был намотан на накопительный барабан диаметром 1,5 м. Для отдельных труб и защитного слоя использовался «мягкий» полиэтилен. Согласно изобретению также могут быть использованы синтетические материалы, такие как «твердый» полиэтилен, полипропилен, полиамид, полибутен и другие подходящие полиолефины.

При способе согласно изобретению узел труб может быть изготовлен различными способами. Таким образом, отдельные трубы могут изготавливаться и храниться отдельно. В зависимости от количества отдельных труб в планируемом пучке труб трубы изымаются со склада, собираются в нужной конфигурации, их свободные внешние поверхности обрабатываются, как описано, а затем трубы соединяются друг с другом склеиванием или сваркой. Также можно непрерывно изготавливать желаемое количество труб в инструменте, непрерывно собирать трубы для формирования желаемого кластера труб, а затем объединять их в узел кластера труб, как описано.

При сварке отдельных труб для формирования узла пучка труб необходимо обеспечить, чтобы во время оплавления свободных зон верхней поверхности отдельных труб была достигнута или немного превышена температура сварки. Кроме того, необходимо следить, чтобы расплавление не происходило по всей толщине отдельной трубы, так как в этом случае при остывании в отдельной трубе возникнут усадочные явления, которые отрицательно скажутся на ее гладкой внутренней поверхности, необходимой для последующего использования. . Таким образом, в процессе сварки свободная верхняя поверхность должна лишь немного оплавляться, чтобы затрагивались лишь сотые доли миллиметра толщины стенки отдельных труб. Если в вышеописанном примере покровный слой наносится распылительной головкой на наружную окружность пучка труб, то внутренний контур распылительной головки имеет температуру 195°С в случае использования «мягкого» полиэтилена в качестве материала отдельных труб.

В случае рабочей скорости группы труб от 2 до 4 м/сек поверхность трубы, подлежащая напылению, доводится до температуры сварки не менее 108°С перед началом этапа напыления.

Группа труб, состоящая из отдельных пластиковых труб с гладкой внутренней периферийной стенкой, при этом отдельные трубы после их изготовления собираются в группу труб таким образом, что не менее двух соседних труб находятся в продольном линейном контакте друг с другом , отличается в соответствии с изобретением тем, что примыкающие отдельные трубы снаружи от линии их контакта на смежных наружных поверхностях стен соединены друг с другом посредством окружающего покровного слоя. Покровный слой предпочтительно представляет собой кожухоподобный покровный слой, натянутый вокруг пучка труб. Покровный слой может быть приклеен или приварен к наружным поверхностям стенок отдельных труб.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 представляет собой поперечное сечение первого варианта осуществления изобретения.

РИС. 2 представляет собой вид в разрезе второго варианта осуществления изобретения.

РИС. 3 представляет собой вид в разрезе третьего варианта осуществления изобретения.

ОПИСАНИЕ ПРЕДПОЧТИТЕЛЬНЫХ ВАРИАНТОВ ВОПЛОЩЕНИЯ

РИС. 1 показан узел группы труб, обычно обозначенный позицией 1. Группа включает трубу 2 наибольшего диаметра, которая контактирует с двумя дополнительными трубами 3 промежуточного диаметра. Трубы 3 отстоят друг от друга. Каждая труба 3 соприкасается с отдельной дополнительной трубой 4 наименьшего диаметра. Трубы 4 находятся в контактном положении друг с другом. Трубы 3 и труба 2 соприкасаются по продольной линии 31 зацепления, в то время как трубы 4 соприкасаются с соответствующими трубами 3 по линии 41 зацепления и соприкасаются друг с другом по линии 42 зацепления. Внешняя окружность группы труб окружен непрерывным по окружности оболочкой 5, которая повторяет контур пяти труб 2, 3 и 4, но остается на расстоянии от линий сопряжения 31, 41 и 42. Как видно на фиг. 1, каждая труба соприкасается с двумя другими трубами, и трубы вместе окружают и определяют внутреннее пространство 6; в этой зоне трубы свободны от каких-либо связующих средств.

Блок 1 пучка труб может быть окружен кожухом 7, который может представлять собой кабельный канал или защитную трубу.

РИС. 2 показан узел 1а группы труб, в котором покровный слой 51 не является непрерывным по внешней окружности группы труб, а образует только локальные соединения на лежащих снаружи участках внешней поверхности вблизи линий контакта, но на расстоянии от них. 31, 41 и 42. В качестве первого варианта такие локальные соединения могут быть предусмотрены в местах вдоль внутренней окружности группы труб, обозначенных позицией 52, или, в качестве второго варианта, соединения в местах 51 и 52 могут чередоваться между внешней и внутреннюю окружность группы труб, если смотреть в ее окружном направлении.
