Теплица из металлопрофиля, своими руками построенная – самый прочный, экономичный, надежный и популярный вид конструкций для выращивания растений в закрытом грунте. Такие изделия при должном уходе долговечны, не требуют больших вложений в процессе эксплуатации. Но чтобы теплица действительно прослужила много лет и не рухнула при нагрузках, необходимо грамотно подойти к проектированию и строительству.
В статье пойдет речь о том, как сделать теплицу из профиля своими руками, подскажем, как выполнить чертеж, какие размеры целесообразны, какой материал выбрать, как согнуть, чем крепить, какой вид крыши более практичен для постройки.
Invalid Displayed Gallery
Содержание
- Теплица из металла – что важно для проектирования
- Конструктив
- Как согнуть металлический профиль для теплицы
- Размеры
- Фундамент
- Теплица из профиля для гипсокартона своими руками – инструкция по изготовлению
- Сборка
Теплица из металла – что важно для проектирования
Прежде чем приступить к практическому строительству, необходимо знать, что теплица из металла своими руками может быть построена из нескольких видом металлопрофиля:
- Круглая металлическая труба диаметром 20-25 мм, для вертикальных стоек каркаса иногда используют профиль диаметром 50 мм, соединяются элементы обычно сваркой через уголки для усиленных конструкций.
- Профильная квадратная, прямоугольная труба из металла, с ребром 20*20, 20*40, 20*60 мм, толщина стенок 1,5-2 мм, для больших конструкций 3 мм.
- Алюминиевый профиль – легкий, удобный в монтаже, для строительства лучше использовать анодированные хлысты, соединения выполняются на специальные болты. Хотя стоимость изделия высока, среди огородников востребованы теплицы из алюминиевого профиля и стекла, особенно, если бока выполнены из раздвижных систем, такой конструктив помогает организовать правильное проветривание.
- В последнее время набирает популярность теплица из профиля для гипсокартона, хлысты недорогие, легко режутся ножницами по металлу, собираются на специальные крепления и саморезы. При грамотном проектировании и соблюдении норм монтажа, сооружения получаются прочные, надежные и очень практичные.
Совет: Чтобы теплица своими руками из профиля изготовленная прослужила долгий период, лучше купить оцинкованные изделия, цена на них дороже чем на обычный металлический, но и появление ржавчины маловероятно, если при строительстве не нарушен защитный слой.
Использование специальных соединений для крепления металлических элементов фактически позволяет соорудить разборный каркас теплицы из профиля своими руками. Такую конструкцию легко можно демонтировать, перенести на другое место и собрать заново.
На видео ниже, подробное видео, как сделать сварную металлическую теплицу, от чертежа до практического воплощения.
[su_youtube url=»https://www.youtube.com/watch?v=6OhCdbqhksU»]
Конструктив
Теплица своими руками из профиля построенная может быть отдельно стоящая либо выполненная пристройкой к дому, бане, гаражу. Самостоятельные строения из алюминия и металлического профиля под гипсокартон обычно прямоугольные по основанию, под двускатной крышей. Пристенные конструкции – под односкатной. Кровлю домиком легко собрать из прямого профиля, не требуется никаких специальных приспособлений. Металлоконструкции из круглой и профильной трубы часто делают под арочной крышей.
Металлическая теплица под стекло с открывающейся крышейКак согнуть металлический профиль для теплицы
Чтобы загнуть профиль нужно профоборудование – трубогиб, приспособление можно сделать самостоятельно, а также в строительных магазинах есть услуга по изготовлению металлических дуг стандартного диаметра. Можно изготовить дуги для теплицы своими руками из профиля для гипсокартона, порезав бортики ножницами. Таким же способом можно сделать арку из профтрубы, надрезав с одной стороны на 2/3 ширины профиля болгаркой, согнуть по шаблону и сварить швы.
Посмотрите видео-инструкцию, как своими руками сделать трубогиб, и как согнуть профиль для теплицы.
[su_youtube url=»https://www.youtube.com/watch?v=uLPqia3Asv0″]
Размеры
Размеры теплицы из металлического профиля зависят только от ваших амбиций и величины участка, но при составлении чертежа, важно учитывать габариты укрывного материала. Самый востребованный – поликарбонат, его ширина 2,0 м, длина 6,0 м, поэтому стоевые и поперечники следует размещать так, чтобы края листов попадали в середину профиля.
Для домашнего пользования целесообразно делать теплицы из металлопрофиля размером 6 на 3 м, минимум на 2,8 м, если теплица арочная, при радиусе 1,9 м, аккурат по дуге кладется 6 м лист поликарбоната. Кроме того, металлические трубы и профиль можно купить длиной 3 и 6 м, что получается очень экономично, практически нет отходов. При такой ширине внутри можно организовать грядки по 1,0 м, останется место для удобной дорожки.
Проект арочной конструкции для самостоятельного строительстваОптимальная высота для арочной теплицы из металлопрофиля – 1,9 м, чтобы увеличить высоту, конструкцию можно установить на фундамент с высоким цоколем. В теплицах с крышами домиком рекомендуется делать прямые стены высотой 1,8-2,1 м до нижнего края ската. От горизонтали по верхним оголовкам до самой высокой точки (конька) еще +0,5-1,2 м. Данное расстояние регламентирует крутизну укоса ската, которая зависит от ветровой и снеговой нагрузок в регионе. Для разных местностей этот показатель 15-45о.
Односкатное сооружение – идеально для пристройки к домуПолезно знать: Длину ската можно рассчитать по теореме Пифагора: квадрат гипотенузы равен сумме квадратов катетов, а напротив угла в 30о лежит катет равный половине гипотенузы.
Фундамент
Для облегченных, временных теплиц и парников из металлического профиля фундамент можно не делать, но не забывайте, от земли металл будет портится. Поэтому площадку следует выровнять, посыпать щебнем, песком, расстелить по периметру полосу рубероида, лучше в 2 слоя. Можно обойтись толстой полиэтиленовой пленкой, но она не дышит, основание может сыреть, покрываться ржавчиной.
Для полноценных металлических теплиц фундамент следует организовать по всем нормам. Оптимально сделать ленту по периметру:
- залить монолитно-бетонную;
- установить блоки и скрепить их;
- выложить из камня, красного кирпича;
- сделать из бруса 100*100 мм, пропитав его смесью отработки с битумом и обвернув рубероидом;
- воспользоваться подручными материалами: стеклянные бутылки, напилить пеньков;
- надежным станет и основание из швеллера.
Ленту лучше делать незаглубленную, сняв только верхний плодородный грунт на 300-500 мм, либо мелкозаглубленную – 700-800 мм. Устраивается фундамент по схеме:
- слой щебня – 100-200 мм;
- песчаник – 100-200 мм, трамбуется;
- застилается рубероид;
- внутрь траншеи устанавливается армирующий каркас, обычно 2 горизонтальных уровня, по 2 рифленых прута 8-12 мм сечением в каждом, соединены вертикальной арматурой можно гладкой 6-8 мм, узлы крепятся вязальной проволокой.
- устанавливается опалубка;
- заливается бетон, штыкуется, выравнивается горизонталь;
- через 2-4 недели щиты снимаются, делается вертикальная гидроизоляция битумом, рубероидом, проводится обратная засыпка грунта.
Для болотистых и очень неровных местностей выходом станет свайное основание, его забивают или ввинчивают в грунт, обычно ниже уровня промерзания почвы. Для облегченных теплиц их металлического профиля допустим простой вариант: нарезать из стального уголка 50*50 мм полосы по 700-1000 мм и забить в грунт, но это решение не подходит для рыхлой почвы.
Если на участке сыро, теплицы металлические целесообразно установить на столбчатый фундамент. Выкапываются ямы, делается подушка, формируются столбы из рубероида, внутрь устанавливается арматура и заливается бетоном. Можно сделать столбы из металлической, асбестовой труб, выложить из кирпича, камней. Для бюджетных, незаглубленных столбов на подушку кладется рубероид и сверху обычный блок, плоский камень, для маленьких теплиц подойдут кирпичи.
Фундамент из бруса под металлокаркасТеплица из профиля для гипсокартона своими руками – инструкция по изготовлению
Проект металлической теплицы рекомендуется взять готовый, типовой, в нем рассчитана эргономика, размеры, нагрузки. Для простых сооружений самостоятельный чертеж не составит труда. Далее предложим поэтапную инструкцию, как делается теплица из алюминиевого профиля своими руками, но в данной конструкции допустимо использовать и стальной профиль.
Чертеж теплицы из профиля для гипсокартона, для усиленных конструкций рекомендуется вместо диагоналей установить поперечники с шагом 50 смИзучив чертеж понятно, что вся теплица состоит из нескольких узлов:
- торец с укосами для крыши с дверью;
- глухой торец с укосами под крышу;
- боковые стены – прямоугольники, состоящие из вертикальных стоевых и поперечников для жесткости;
- торцы стянуты между собой длинным поперечным металлическим профилем – конек;
- 2 поперечника на середину скатов, между ними перпендикулярно устанавливаются ребра — стропила;
- обшиваем каркас поликарбонатом, пленкой.
Совет: Скаты крыши по сути представляют собой прямоугольники, их лучше собрать на земле, поднять, закрепить на коньке и верхней обвязке.
Сборка
По предложенному алгоритму собираем элементы из металлического п-образного профиля для гипсокартона, соединяем детали крабом, как на фото ниже.
Как выполнить соединение металлического профиляНарезаем профиль в размер, согласно чертежу, на ровной площадке собираем торцы.
Между вертикальными стойками расстояние 900-100мм, но не более 1200 ммУстанавливаем торцевые узлы на фундамент, проверяем геометрию, крепим на уголки и длинные саморезы. По такой же схеме изготавливаем бока, крышу, устанавливаем по месту, делаем соединение.
Как правильно соединять перпендикулярные детали из металлического профиляПроверяем металлическую конструкцию на прочность, при необходимости внутри укрепляем диагональными вставками либо добавляем поперечников.
Конструкция теплицы из поликарбоната на металлическом каркасе укрепляется дополнительными поперечными деталямиОсталось обшить металлическую конструкцию укрывным материалом. Такая теплица из оцинкованного профиля с поликарбонатом прослужит более 10 лет, без дополнительных вложений. Так же предлагаем посмотреть, как сделать арочную пленочную теплицу из металлического профиля для гипсокартона своими руками, на видео поэтапный процесс.
[su_youtube url=»https://www.youtube.com/watch?v=DuQchecw_8o»]
своими руками, чертежи, видео, этапы сборки
Очень скоро наступит весенне-посадочный сезон. Ведь согласитесь, очень приятно есть свежие овощи, выращенные своими руками. Для осуществления данной цели великолепно подходит теплица и парник. Выращивать овощи и цветы в теплице можно практически круглый год. Такие овощи будут экологически чистыми и принесут здоровью только пользу.
Схема двускатной теплицы.
Процесс постройки теплицы довольно прост, это позволит соорудить ее собственными руками.
Для постройки качественного парника необходимо тщательно провести все расчеты и замеры, и, конечно же, грамотно провести отопление, при необходимости установить оросительную систему. Что же нужно знать для постройки теплиц и парников? Чем отличается арочная и шатровая теплица, и почему теплица из металлопрофиля такая долговечная.
Если вы все же решили строить теплицу, стоит знать некоторые аспекты, которые необходимо учитывать:
Схема углубленного парника на биообогреве.
- Территориальное расположение. Необходимо учитывать снеговую нагрузку. В зависимости от этого показателя будет строиться каркас парника.
- Культура. То, что вы собираетесь выращивать будет влиять на размеры и конструкцию парника.
- Мобильность. На ваше усмотрение можно сделать теплицу, которая будет собираться и разбираться или же она будет стационарной. Если она будет стационарной, необходимо позаботиться о проветривании, подогреве, поливе и освещении.
- Материальная возможность. В зависимости от типа каркаса и материала покрытия теплица будет разниться в цене.
- Ваше мастерство.
Теперь разберемся с каждым пунктом по отдельности, чтобы была возможность представить всю картину постройки и монтажа парника в полной мере.
Материалы, необходимые при монтаже теплицы: каркасный материал, кирпич, трубы, материал для покрытия, цемент, песок или щебень.
Определите категорию теплицы.
Существует два вида парников:
- Временные. Для монтажа подобного парника фундамент не нужен, т.к. устанавливаться он будет на короткий срок и затраты на фундамент себя просто не оправдывают. При постройке такой теплицы необходимо брать во внимание ветровую нагрузку. Для покрытия теплицы не нужно выбирать дорогостоящие материалы, такие как стекло или поликарбонат. Самым актуальным материалом будет полиэтилен.
- Капитальная теплица. Подразумевает под собой длительное использование, практически круглый год. Нужно учитывать климат вашего места жительства. Ведь здесь необходимо сводить фундамент и нужно позаботиться, чтобы он не проседал. Стоит тщательно выбирать каркасный материал, чтобы быть уверенным, что парник прослужит вам долгие годы службы. Следует позаботиться о защитном покрытии для каркаса во избежание его деформации.
По форме парники тоже имеют свои особенности.
Вернуться к оглавлению
Существует два основных вида и различные вариации этих видов:
Схема сборки арочной теплицы.
- Арка. Сейчас эта форма набирает все большую популярность. Дело в том, что она довольна проста в сборке, по стоимости не дорогая и на такую теплицу идет меньший расход материала для покрытия. Предпочтительно использовать такую теплицу для низкорослых культур. В парнике этой формы проще делать освещение и обогрев, устанавливать оросительную систему. Еще эта теплица показывает высокую устойчивость ветру и прочим атмосферным явлениям. Положительным фактом является и то, что в такой теплице не нужно большого количества поперечных элементов, что существенно удешевляет ее монтаж.
- Шатер или домик. Эта форма теплицы часто встречается у «старых» дачников. Она прекрасно подходит для высокорослых культур. Присутствует возможность создания многоуровневых конструкций. Для покрытия данного парника часто используют стекло, что придает постройке некой индивидуальности. В постройке стоит учитывать толщину каркасного материала, т.к. у такой теплицы устойчивость к снеговой нагрузке меньше, чем у арочной. К недостаткам этой теплицы можно отнести ее высокую стоимость.
Теперь стоит поговорить о материале для покрытия теплицы. Ведь в зависимости от того, чем вы накроете парник, в нем будет создан определенный микроклимат. Еще этот фактор может повлиять на необходимость дополнительных атрибутов теплицы, таких как: вентиляция, полив, обогрев и освещение.
В основном, самыми распространенными материалами являются полиэтилен, поликарбонат и стекло.
Полиэтилен. Самый дешевый из данных материалов, и именно это является его главным достоинством. К плюсам можно отнести его прозрачность и светорассеивание. Среди недостатков вы сможете наблюдать быструю изнашиваемость, нестойкую структуру к атмосферным явлениям и скопление в некоторых местах конденсата.
Поликарбонат. Набирающий быстрыми темпами популярность в последнее время материал. Плюсов у поликарбоната огромное количество. К ним можно отнести высокую прочность и удароустойчивость, легкость, теплоизоляцию, высокий уровень светорассеивания, гибкость и высокий уровень эксплуатации.
Схема телповых процессов в теплице.
Стекло. К положительным характеристикам можно отнести светопроницаемость, устойчивость к климатическим условиям, теплоизоляцию. Среди недостатков выделяют необходимость более прочного каркаса, длительный процесс установки, стекло легко разбить.
Еще иногда используют оргстекло, поливинилхлорид, стеклопластик.
Материалов для каркаса великое множество. Изучите каждый материал в отдельности, оцените их положительные и отрицательные качества, сравните между собой.
Вернуться к оглавлению
Наиболее используемые
Дерево или погонный брус. Один из традиционных материалов, использующийся еще с давних времен. Из дерева можно сооружать конструкции разных форм и видов сложности.
Достоинства:
- доступность материала;
- простота и легкость монтажа;
- обладает высокой теплопроводимостью;
- легок в обработке;
- надежный и прочный.
Недостатки:
- необходимость постоянной обработки;
- высокая стоимость некоторых видов древесины;
- подходит только для теплиц шатерной формы.
Пластиковый профиль. Довольно легкий при монтаже, что позволяет сконструировать постройку своими руками. Желательно его использовать при постройке небольших парников и теплиц.
Достоинства:
Схема односкатной теплицы.
- небольшой вес;
- некоррозионный материал;
- длительный срок эксплуатации;
- при необходимости возможна транспортировка;
- недорогостоящий материал.
Недостатки:
- необходимо хорошо крепить к фундаменту с учетом ветровой устойчивости;
- длительный процесс сборки;
- низкая снегоустойчивость.
Поливинилхлоридные (ПВХ) трубы. Подразумевают под собой довольно дешевый оцинкованный профиль.
Достоинства:
- низкая стоимость;
- легкость при монтаже;
- нет необходимости в фундаменте.
Недостатки:
- малый срок службы;
- неприспособленность к влажному климату;
- ржавчина проявляется довольно быстро.
Металлический профиль для теплиц – один из самых распространенных материалов. Теплицы из металлического профиля очень популярны. Это объясняется наличием большого количества положительных аспектов. Такой вид материала рекомендуют использовать в теплицах стационарного назначения.
Достоинства:
- существует возможность сделать каркас на заказ или сконструировать его своими руками;
- очень легок при монтаже, сборка не занимает много времени;
- у теплиц из металлического профиля высокая снеговая устойчивость;
- подходит для постройки теплиц различных размеров. Размеры зависят от толщины металлического профиля;
- длительный срок службы.
Недостатки:
- необходимость грамотного ухода, а именно, покраски, особенно в местах крепления;
- недешевый материал.
Инструмент, нужный для монтажа теплицы из металлического профиля:
- шуруповерт;
- уровень или отвес;
- ножницы по металлу;
- рулетка.
Этапы сборки каркаса теплицы из металлического профиля:
- сборка торцов. На этом этапе не стоит забывать о дверях;
- крепятся распорки и стойки;
- устанавливаются промежуточные распорки и дуги;
- дуги соединяют с торцами, закрепляя распорками;
- гаечным ключом проверяют прочность закрепления болтов.
Теперь вы можете с легкостью построить парник и наслаждаться своими любимыми овощами и фруктами круглый год.
Парник своими руками из металлопрофиля. Способы изготовления теплиц из металлопрофиля
Содержание
- Парник своими руками из металлопрофиля. Способы изготовления теплиц из металлопрофиля
- Особенности
- Плюсы и минусы
- Теплица из профиля для гипсокартона своими руками чертежи. Выбор места
- Теплица из профильной трубы 40 20 своими руками. Создаём чертёж
- Крыша теплицы из поликарбоната своими руками. Теплица из поликарбоната своими руками Теплица Волна Садовая
- Двускатная Теплица из поликарбоната своими руками. Как сделать двухскатную теплицу своими руками
- Закладка фундамента
- Установка каркаса
- Обустройство крыши
- Крепление поликарбоната
- Теплица своими руками. Виды и этапы строительства теплиц
- Особенности
- Плюсы и минусы
- Виды
- Видео теплица своими руками из готового металлопрофиля
Парник своими руками из металлопрофиля. Способы изготовления теплиц из металлопрофиля
Преимуществом выращивания овощей и сельскохозяйственных культур в теплицах является не только их защита от заморозков, плохих климатических условий, неблагоприятной погоды, но и обеспечение необходимой влажности и температурного режима внутри помещения. Все это способствует нормальному росту и развитию растений. Каждый любитель работ на приусадебном участке или фермер, у которого есть желание и способности, сможет создать теплицу своими руками. Результатом стараний будет большой и здоровый урожай, который окупит все потраченные силы и средства.
Особенности
Теплица из металлопрофиля, что построена своими руками, является прочным, экономичным, надежным и востребованным видом конструкции, предназначение которого – выращивание различных культур в условиях закрытого грунта. Если за этой конструкцией ухаживать правильно, то она сможет прослужить долгие годы, при этом не требуя больших вложений.
Для долгого и безопасного функционирования теплицы, а также во избежание ее разрушения при нагрузке процесс проектирования и строительства стоит осуществлять правильно.
Важные моменты, которые нужно учитывать для собственноручного возведения парника из металлопрофиля.
- Будущее территориальное расположение теплицы. Снеговая нагрузка – это тот аспект, который играет не последнюю роль в постройке, именно от него будут зависеть особенности каркаса.
- Вид сельскохозяйственных культур, что будут выращиваться. Эта информация станет основой для расчета габаритов конструкции теплицы.
- Мобильность. В зависимости от предпочтений фермера парник может быть как стационарным, так и собираться при необходимости. При стационарном варианте стоит учитывать необходимость проветривания, подогрева, полива и освещения.
- Материальные возможности. Исходя из бюджета, который выделен на постройку конструкции, будут подобраны материалы для покрытий и каркаса.
- Собственное мастерство и умения.
Плюсы и минусы
Теплица из металлопрофиля имеет множество положительных характеристик. Собранная своими руками конструкция – это масса преимуществ.
- Возможность выбора. Огородник, который решил построить теплицу своими силами, может выбирать ее форму, размеры, материал изготовления каркаса и покрытий.
- Экономичность. Профиль из металла имеет небольшую стоимость, также небольшое количество финансов потребуется для его обшивки, используя поликарбонат или пленку. К тому же домашнему мастеру не придется переплачивать за работу и наценку от поставщиков. Теплица, что создана своими руками, будет стоить практически в два раза дешевле, чем готовая купленная.
- Длительный срок службы. Оцинкованный профиль – это долговечная металлическая основа для парника, которой не страшна коррозия. Такая конструкция не сыреет, ей не страшна постоянная влага, ржавчина. Правильное строительство и надлежащий уход – это те факторы, благодаря которым теплица прослужит своему хозяину долгие годы.
- Мобильность. Теплицы, что имеют каркас из металлопрофиля, весят совсем немного, их масса незначительно увеличивается при обшивке пленкой или поликарбонатом. Вот почему перемещать такие конструкции возможно даже без разбора их на отдельные части. Данные парники с легкостью разбираются и собираются обратно. Эта процедура не занимает много времени и сил.
- Простота в строительстве. Чтобы самому возвести теплицу, не нужно иметь особых знаний или навыков. Умения пользоваться обычными инструментами будет вполне достаточно. А людям, которые имеют опыт в строительстве, будет еще проще.
Теплица из профиля для гипсокартона своими руками чертежи. Выбор места
На выбор места под теплицу влияет очень много факторов:
- световой режим;
- направление господствующих ветров;
- ровность участка;
- удобство подхода к теплице;
- прочие.
Основным фактором, влияющим на выбор места под теплицу, все же является световой режим. Теплица обязательно должна располагаться на хорошо освещенной солнцем территории , так как именно солнечные лучи являются основным источником энергии для роста растений.
Если расположить теплицу в плохо освещенном месте, то зимнее выращивание светолюбивых растений, таких как перец, томаты и огурцы, будет невозможным. Или же участок придется оснастить дополнительными источниками искусственного света, но это большие затраты.
Но летом и поздней весной может возникнуть противоположная проблема: парник будет слишком сильно подвергаться воздействию солнечных лучей, в результате чего внутри будет очень высокая температура и растения будут плохо расти или даже гибнуть.
В таком случае выходом из ситуации станет установка в теплице автоматической системы вентиляции . С помощью современных вентиляционных систем, работающих в автоматическом режиме, довольно легко поддерживать внутри теплицы оптимальную температуру и благоприятный микроклимат для всех видов растений.
Для установки теплиц весеннего типа необходимо выбрать место так, чтобы парник был хорошо освещен солнцем в первой половине дня. В послеобеденные часы рекомендуется, чтобы весенние теплицы находились в тени.
Что касается зимних построек, то тут подойдет открытое пространство без строений и деревьев, а угол падения лучей в зимнее время должен составлять 15°. При создании парника с наклонными боковыми стенами свет будет попадать внутрь под прямым углом и тем самым обеспечится максимальное проникновение света.
Для постоянных зимних теплиц очень важным фактором в выборе места для строительства конструкции является направление господствующих ветров.
Зимняя теплица должна быть максимально защищена от порывистых холодных зимних ветров, что поможет сократить потери тепла в зимний период.
Возводить теплицу можно только на ровном участке. Будущее месторасположение теплицы необходимо предварительно подготовить: очистить от мусора и при необходимости выровнять, но уплотнять почву все же не рекомендуется, так как таким образом нарушится ее структура и плодородность.
Ну и последний немаловажный фактор – это удобство подхода к теплице . Лучше всего создавать пристенные теплицы или строить их около дома.
Совет: для более длительного срока службы теплицы и ее максимальной устойчивости необходимо предварительно создать фундамент.
Перед началом сборки каркаса теплицы нужно нарезать необходимое количество металлического профиля нужных размеров согласно чертежу.
Чертежи каркасов профиля для постройки теплицы своими руками.
Лучше нарезку деталей и их сборку осуществлять последовательно по секциям, чтобы не наделать ошибок. Чтобы соединить пару готовых элементов каркаса необходимо просунуть один край профиля в другой.
Для обеспечения целостности конструкции края горизонтальных планок нужно будет надрезать и загнуть.
В зависимости от того, каких размеров будет теплица, необходимо приобрести направляющие профиля 42 или 50 размера. Каркас будет состоять из горизонтально расположенных элементов, укрепленных поперечным и вертикальным профилем.
Скрепляться каркас будет при помощи саморезов (рекомендуется применять саморезы с плоской шляпкой).
На
Начинать строительные работы следует только после создания чертежа, который позволит избежать всевозможных ошибок в процессе строительства.
На фото каркас теплицы из профиля
На чертеже необходимо указать высоту, ширину и длину строения, а также предусмотреть, какой именно профиль понадобится.
Готовый каркас следует обшить поликарбонатными листами. Их следует закрепить при помощи шурупов (в этом деле поможет шуруповерт).
Теплица из профильной трубы 40 20 своими руками. Создаём чертёж
Создание чертежа — важный этап конструирования, который позволяет грамотно рассчитать количество материала, оценить сложность работ, а также правильно выполнить сборку. Начинать планирование следует с определения габаритов парника.
В отличие от других объектов, возводимых на приусадебном участке, в данном случае нельзя делать запас по площади. Связано это с повышением энергоэффективности и обеспечением оптимальных условий роста растений. Поэтому следует чётко определить какие культуры и в каком количестве предполагается выращивать.
Чертёж стационарной арочной конструкции с вентиляционными жалюзи
Парник может быть передвижным или стационарным. Первый вариант подойдёт при острой нехватке полезной площади участка или необходимости его перемещения в обогреваемое помещение при существенном снижении температуры воздуха на улице. Представляет собой конструкцию аналогичную стационарной, но меньших размеров, выполненную из лёгких материалов и расположенную на специальной передвижной платформе.
Чертёж двускатной стационарной конструкции на собственном фундаменте
Стационарный объект проектируют с любой необходимой площадью. Он может быть выполнен в надземном и малозаглубленном исполнении. Надземные парники привлекательны тем, что полностью исключают образование затенений, но при этом их целесообразно устанавливать в средних и южных широтах из-за возможного промерзания грунта. Малозаглубленные могут черпать тепло из земли и прогревать внутренний объём независимо от уровня промерзания грунта. Недостатком является появление вблизи стенок затенений, что скажется на замедлении развития растений.
Схема парника-хлебницы
Так же, как и проектируемая теплица своими руками из поликарбоната, чертёж парника должен учитывать и содержать съёмные элементы (створки или дверцы), которые будут обеспечивать доступ к растениям и вентилирование. Для этого в верхней его части предусматривают одну-две дверцы с двух сторон, которые закрепляются к верхней перекладине каркаса.
Полезная информация! Для повышения прочности каркаса нужно предусматривать промежуточные элементы конструкции, которые следует равномерно распределять вдоль стенок с интервалом 0,5-0,8 м. Интервал выбирается таким, чтобы листы обшивки стыками попадали на середину стальной трубы.
Чертеж и фото теплицы из профильной трубы 20*20 своими руками приведены на изображениях ниже.
Крыша теплицы из поликарбоната своими руками. Теплица из поликарбоната своими руками Теплица Волна Садовая
denisfocus92 пишет: Всё, досмотрел ролик. Конструкция теплицы зачётная. Как или где купить в Воронеже???
denisfocus92 пишет: Не дырки, а технологические отверстия. Простите. Уши режет.
LifeMix пишет: Да, форма более удачная чем у классической теплицы с равномерным радиусом. Во-первых, как упоминалось в ролике, снеговая нагрузка меньше, во-вторых, свод выше, ну и наконец, ширина меньше, а наклон стенок больше, поэтому нет неиспользуемой площади грядок вдоль скатов.
denisfocus92 пишет: А почему у мастеров разного цвета костюмы??? Не серьёзно. Простите пожалуйста.
denisfocus92 пишет: Всё, досмотрел ролик. Конструкция теплицы зачётная. Как или где купить в Воронеже???
Сегодня кровля из поликарбоната – это вполне привычное зрелище, которое никого уже не удивляет. Такие крыши имеют различную форму, они очень прочны и надежны. Для установки необходимо всего лишь соорудить облегченный каркас из алюминия, стали либо полимера, к которому кровельные листы крепятся с помощью саморезов. Особых требований к таким крышам нет, они быстро монтируются своими руками. Этапы монтажа не вызывают сложностей даже у новичков.
Кровля из поликарбоната должна быть прочной и надежной, но для этого необходимо подготовить основу – стропильную систему. Перед тем как делать крышу из поликарбоната, необходимо учесть, что листы имеют стандартный размер с шириной в 210 см. Не забываем про температурный зазор в 5 мм, подрезка при грамотно спланированной схеме не понадобится.
Двускатная Теплица из поликарбоната своими руками. Как сделать двухскатную теплицу своими руками
Сооружение теплицы предполагает выполнение определенного алгоритма строительства.
Закладка фундамента
Выполняемый своими руками чертеж двухскатной теплицы из поликарбоната указывает необходимость возведения фундамента во избежание проседания грунта под тяжестью конструкции. Наиболее удобное основание – ленточное. Для его заливки необходимо выкопать траншею по периметру теплицы и соорудить опалубку из деревянных досок. На дно ямы укладывают полиэтиленовую пленку в качестве гидроизоляции, затем ее засыпают гравием. Сверху заливают бетонный раствор. Во избежание растрескивания по мере высыхания его необходимо смачивать водой из пульверизатора. Продолжать работы по монтажу конструкций можно только после полного высыхания бетонного фундамента. На это может уйти от 2 до 5 недель.
Функция основания не только в том, чтобы сделать конструкцию теплицы прочнее и устойчивее, но и в продлении ее срока службы. Качественный фундамент также служит защитой от заморозков и значительно утепляет парник. На участках с высоким уровнем грунтовых вод рекомендуется возведение сплошного фундамента. Он должен быть значительно глубже ленточного, так как сверху него насыпается плодородный грунт для растений.
Установка каркаса
Металлический каркас двухскатной теплицы можно изготовить самостоятельно или приобрести готовыv, согласно размерам, указанным в чертеже. Первый вариант дорогостоящий, но его качество гарантировано фирмой-изготовителем. В то время как самостоятельное изготовление невозможно без навыков и наличия специфических инструментов.
Каркас устанавливают на фундамент и фиксируют при помощи анкерных болтов в заранее просверленные в бетоне отверстия. На этапе заливки основания можно предусмотреть металлические шпильки, на которые крепится каркас.
Обустройство крыши
При изготовлении конструкции каркаса под заказ крышу доставляют также в разобранном виде. Она устанавливается на каркас при помощи анкерных болтов. Сложнее изготавливать каркас крыши самостоятельно, например, если конструкция теплицы деревянная. В таком случае необходимо рассчитать двухскатную крышу для теплицы таким образом, чтобы расстояние между стропилами равнялось ширине листа поликарбоната.
Крепление поликарбоната
Крепить поликарбонат на двухскатную теплицу необходимо начинать с крыши. Монтаж обшивки осуществляется при помощи саморезов. Если каркас металлический, то в нем должны быть предварительно просверленные отверстия.
Важно! Между саморезом и листом поликарбоната рекомендуется поместить металлическую шайбу. Она снизит давление шляпки самореза на обшивку и сохранит целостность листа.
Работа с поликарбонатом должна выполняться аккуратно, так как, несмотря на гибкость, материал хрупкий. Следует избегать появления сколов, трещин. Покрыть двухскатную теплицу поликарбонатом трудно, поэтому рекомендовано выполнять работу с помощником.
Теплица своими руками. Виды и этапы строительства теплиц
К сожалению, не вся территория России благоприятствует выращиванию собственных овощей и фруктов на протяжении многих месяцев. В большинстве климатических зон страны дачный сезон крайне непродолжителен, в то время как многие люди стремятся вырастить на своем участке как можно больше культур для последующей их заготовки. В связи с чем садоводы и огородники охотно используют теплицы, с помощью которых увеличивается вегетационный период, что дает возможность снять урожай ранний и более обильный. В ряде случаев при наличии грамотно построенного парника собственноручно выращенные культуры можно употреблять круглый год.
Разумеется, для этих целей необходимо учитывать ряд особенностей, о которых мы подробно поговорим в данной статье.
Особенности
Построенная своими руками теплица всегда греет душу садовода. Конструкция может быть самого разного размера и формы, а самодельные теплицы ничуть не хуже в использовании и функциональности. Устройство легко можно посмотреть на схемах и чертежах, материалы для изготовления могут быть различными. Зачастую в качестве каркаса используется стеклопластиковая арматура, со съемным покрывающим материалом проблем также не возникает – в основном, это полиэтиленовая пленка, стекло или же поликарбонат. Учитывая все эти особенности, возвести на участке подобное сооружение можно за одни выходные, и самодельные постройки ничуть не уступают по качеству приобретенным в магазине.
Плюсы и минусы
Удобные самодельные парники пользуются большой популярностью среди дачников. К несомненным плюсам можно отнести тот факт, что сделанная самостоятельно теплица на даче обойдется сравнительно дешево. Бюджетная теплица может быть сделана из разных материалов, самое основное – оснастить ее открывающейся крышей и позаботиться о качестве освещения для растений. Говоря о минусах, разумеется, следует учесть, что придется потратить время на изучение видов и конструкций, а также на ознакомление с чертежами и планами постройки на даче.
Виды
Теплицы проектируются с учетом ботанических характеристик тех видов растений, под нужды которых выстраивается парник. К ним относятся также количество пропускаемого света и температура внутри. Теплица может быть как круглогодичной, так и используемой в определенный сезон. В целом, все виды теплиц подходят для выращивания разнообразных культур – будь то китайская капуста или цветы.
При первом приближении парники можно разделить на следующие категории:
- односкатные;
- двускатные;
- каплевидные;
- купольные;
- многоугольные;
- голландские.
- В большинстве случаев односкатные крыши используются при постройке оранжерей или зимних садов, поскольку данный вид постройки имеет проход. Как следствие, входить в помещение легко можно без оглядки на погодные условия. Данный вид теплиц лучше всего устанавливать с южной стороны жилого дома.
- Парники с двускатными крышами пользуются огромной популярностью на территории нашей страны и на данный момент являются наиболее распространенной конструкцией.
- Каплевидный парник представляет собой очень прочную конструкцию, отлично пропускает солнечный свет, не задерживает на поверхности осадки в виде снега, однако его достаточно сложно монтировать, поэтому такие теплицы редко изготавливаются самостоятельно.
- Купольная тепличка обладает эффектным внешним видом и не требует большого расхода материалов, но главное ее достоинство состоит в том, что в силу особенностей конструкции ее можно устанавливать в районах с сейсмической опасностью. Главные задачи при постройке – хорошая герметизация и качественное утепление.
Видео теплица своими руками из готового металлопрофиля
Теплицы из металлопрофиля своими руками. Каркас теплицы из профильной трубы – чертежи и расчеты
Содержание
- Теплицы из металлопрофиля своими руками. Каркас теплицы из профильной трубы – чертежи и расчеты
- Теплицы своими руками из металлопрофиля. Способы изготовления теплиц из металлопрофиля
- Особенности
- Плюсы и минусы
- Видео монтаж теплицы из металлопрофиля своими руками.
Теплицы из металлопрофиля своими руками. Каркас теплицы из профильной трубы – чертежи и расчеты
Работа в теплице чаще протекает по принципу: я разогнулся посмотреть, не разогнулась ли она, чтоб посмотреть не разогнулся ли я. Поэтому важно для облегчения и максимального комфорта труда правильно рассчитать высоту сооружения. Оптимально, если человек встанет в полный рост + 300-400 мм.
Подробный чертеж арочной постройки
Средняя эргономичная высота арочной теплицы – 1,9-2,4 метра – это по сути радиус сгиба поликарбонатного листа. Вспоминаем формулу длины окружности: L= π*D, где π – 3,14, D – диаметр = 2 радиусам.
Допустим, высота теплицы из профтрубы – 2 м, тогда L (длина окружности) = 3,14*4 = 12,56 м. Нам требуется половина этой длины — 12,56:2 = 6,28 м. Но это не рационально при использовании обшивки из поликарбоната, получается, что одного листа длина которого 6,0 м не хватит, придется дотачивать небольшую полосу, то же со стандартной длиной профтрубы. Чтобы избежать лишних затрат, необходимо уменьшить высоту теплицы, рационально если, Н=1,85-1,9 м, при ширине постройки 3,7-3,8 м.
Схема теплицы из профильной трубы, своими руками такую конструкцию можно изготовить практически без отходов материала
Для двускатной кровли расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровой и снеговой нагрузок, обычно укос составляет 30-45о. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере просчитаем общую высоту теплицы из профильной трубы до конька.
Допустим, уклон двускатной крыши составляет 30о, ширина теплицы 4 м. По теореме Пифагора: с2=а2+в2, где с – гипотенуза (длина одного ската), а – катет (перпендикуляр от края каркаса из профтрубы до середины), в – катет (высота от конька до прямой стены по перпендикуляру). В нашем случае: а = 4:2 = 2 метра. Из геометрии: катет, лежащий напротив угла в 30о, равен половине гипотенузы. Составляем уравнение:
в=х, следовательно,
с=2х, отсюда (2х)2= 22+х2, 4х2= 4+х2, 3х2= 4, х2 = 4:3, х = √1,33(3) = 1,154 м – это длина гипотенузы, значит, катет в = 0,58 м, отсюда общая высота теплицы из профтрубы: 2+0,58=2,58 м.
Изготовление теплицы из профильной трубы, чертеж стандартной двускатной постройки
Отметим важный нюанс, скат крыши должен на 100-300 мм быть длиннее чем сама теплица, поэтому его длина = 1,154+0,1(0,3) = 1,25-1,45 м – это необходимо учесть при раскрое профильной трубы для стропильной системы теплицы.
Теплицы своими руками из металлопрофиля. Способы изготовления теплиц из металлопрофиля
Преимуществом выращивания овощей и сельскохозяйственных культур в теплицах является не только их защита от заморозков, плохих климатических условий, неблагоприятной погоды, но и обеспечение необходимой влажности и температурного режима внутри помещения. Все это способствует нормальному росту и развитию растений. Каждый любитель работ на приусадебном участке или фермер, у которого есть желание и способности, сможет создать теплицу своими руками. Результатом стараний будет большой и здоровый урожай, который окупит все потраченные силы и средства.
Особенности
Теплица из металлопрофиля, что построена своими руками, является прочным, экономичным, надежным и востребованным видом конструкции, предназначение которого – выращивание различных культур в условиях закрытого грунта. Если за этой конструкцией ухаживать правильно, то она сможет прослужить долгие годы, при этом не требуя больших вложений.
Для долгого и безопасного функционирования теплицы, а также во избежание ее разрушения при нагрузке процесс проектирования и строительства стоит осуществлять правильно.
Важные моменты, которые нужно учитывать для собственноручного возведения парника из металлопрофиля.
- Будущее территориальное расположение теплицы. Снеговая нагрузка – это тот аспект, который играет не последнюю роль в постройке, именно от него будут зависеть особенности каркаса.
- Вид сельскохозяйственных культур, что будут выращиваться. Эта информация станет основой для расчета габаритов конструкции теплицы.
- Мобильность. В зависимости от предпочтений фермера парник может быть как стационарным, так и собираться при необходимости. При стационарном варианте стоит учитывать необходимость проветривания, подогрева, полива и освещения.
- Материальные возможности. Исходя из бюджета, который выделен на постройку конструкции, будут подобраны материалы для покрытий и каркаса.
- Собственное мастерство и умения.
Плюсы и минусы
Теплица из металлопрофиля имеет множество положительных характеристик. Собранная своими руками конструкция – это масса преимуществ.
- Возможность выбора. Огородник, который решил построить теплицу своими силами, может выбирать ее форму, размеры, материал изготовления каркаса и покрытий.
- Экономичность. Профиль из металла имеет небольшую стоимость, также небольшое количество финансов потребуется для его обшивки, используя поликарбонат или пленку. К тому же домашнему мастеру не придется переплачивать за работу и наценку от поставщиков. Теплица, что создана своими руками, будет стоить практически в два раза дешевле, чем готовая купленная.
- Длительный срок службы. Оцинкованный профиль – это долговечная металлическая основа для парника, которой не страшна коррозия. Такая конструкция не сыреет, ей не страшна постоянная влага, ржавчина. Правильное строительство и надлежащий уход – это те факторы, благодаря которым теплица прослужит своему хозяину долгие годы.
- Мобильность. Теплицы, что имеют каркас из металлопрофиля, весят совсем немного, их масса незначительно увеличивается при обшивке пленкой или поликарбонатом. Вот почему перемещать такие конструкции возможно даже без разбора их на отдельные части. Данные парники с легкостью разбираются и собираются обратно. Эта процедура не занимает много времени и сил.
- Простота в строительстве. Чтобы самому возвести теплицу, не нужно иметь особых знаний или навыков. Умения пользоваться обычными инструментами будет вполне достаточно. А людям, которые имеют опыт в строительстве, будет еще проще.
Видео монтаж теплицы из металлопрофиля своими руками.
Как сделать теплицу или парник из профильной трубы своими руками
Notice: Undefined variable: css_padding in /home/g/grigorig/prodachnika.com/public_html/wp-content/plugins/vote2x/vote.
php on line 100 Notice: Undefined variable: css_opacity in /home/g/grigorig/prodachnika.com/public_html/wp-content/plugins/vote2x/vote.php on line 101 Notice: Undefined index: prodachnika_comvote2x5652 in /home/g/grigorig/prodachnika.com/public_html/wp-content/plugins/vote2x/vote.php on line 118 Notice: Undefined variable: css_bg in /home/g/grigorig/prodachnika.com/public_html/wp-content/plugins/experts-by-webnavoz-1.3/experts-by-webnavoz.php on line 314 Notice: Undefined variable: out in /home/g/grigorig/prodachnika.com/public_html/wp-content/plugins/experts-by-webnavoz-1.3/experts-by-webnavoz.php on line 314 Notice: Undefined variable: css_market in /home/g/grigorig/prodachnika.com/public_html/wp-content/plugins/experts-by-webnavoz-1.3/experts-by-webnavoz.php on line 322Крупные урожаи овощей на дачном участке не берутся из ниоткуда. Растениям нужно помочь вырасти большими и сочными. Удобрения и своевременная поливка, конечно, увеличивают уровень «плодородности», но вопрос тепла и солнечного света в наших климатических условиях не всегда решается легко и непринужденно.
Содержание
- Что это за материал и в чем его преимущества
- Теплица из профильной трубы: инструкция
- Строительство парника из профильных труб
- Видео
Что это за материал и в чем его преимущества
Теплицы и парники представляют собой небольшие постройки, основой которых служит каркас. На него натягивается пленка, пропускающая солнечные лучи и удерживающая их энергию на грядках. Материалов для каркаса множество. Самые популярные:
- пластик;
- дерево;
- металлические трубы.
О последнем варианте поговорим подробнее.
Трубы из металла очень «выносливы». Они практически не подвержены пагубному влиянию окружающей среды и долго служат, что позволяет экономить приличные деньги на строительстве новых теплиц и ремонте старых. Каркас из металла представляет собой установленные в ряд профильные трубы, изогнутые полукругом.
Пробовали ли вы построить парник из профильных труб?
ДаНет
Другой вариант — трубы выкладываются в виде домика, образуя стены и скатную крышу. Если первый вариант больше подходит для парников, то есть мобильных сооружений, которые можно легко убрать или переставить на другое место, то «домик» оптимален для теплиц. Теплицы — капитальные постройки, они остаются на своем месте годами.
К плюсам профильной трубы, используемой в качестве материала для огородных сооружений, относят следующее:
- Прочность. Если дерево и пластик со временем разрушаются, то металл будет «работать» годами.
- Не повреждает пленку. Профиль не имеет острых краев, которые могли бы разорвать укрывной материал.
- Металл не подвержен воздействию микроорганизмов и насекомых. Если дерево со временем частично съедают, то металл паразитам не по зубам.
Единственный минус — трубы нагреваются на солнце. Из-за этого возможны небольшие повреждения «укрывки». Но и эта проблема легко решается, если нанести на металл резиновое покрытие или пластиковую панель.
Несмотря на высокую надежность, металлический каркас теплицы или парника может заржаветь в зимний период. Во избежание этого трубу следует покрыть специальным защитным составом, например мастикой.
Теплица из профильной трубы: инструкция
Любое строительство должно начинаться с проекта. В нем должен быть не только чертеж будущей теплицы, но и расчет количества необходимого материала, а также его характеристики. Чтобы не допустить ошибку, нужно знать особенности такого дачного оборудования, как теплица:
- она ставится на фундамент;
- перемещать по участку ее нельзя, можно только демонтировать;
- обладает приличными размерами, которые позволяют выращивать большие урожаи.
Учитывая эти особенности, строительство следует начать с поиска наиболее удачного места.
Выбор места для теплицы
Для начала нужно определиться с типом будущей конструкции. Если речь идет о каркасе из металлопрофиля, варианты могут быть следующими:
- «домик» с двух- или односкатной крышей;
- аркообразная форма;
- в виде «приставки» к стене дома, хозяйственной постройки, а иногда и к забору.
При определении точного расположения следует помнить о недопустимости падения тени на грядки. Также подумайте о защите от сильных ветров — порывы могут повредить пленку.
Теплицу нельзя ставить в низину. Это место слишком долго прогревается солнечными лучами, что отрицательно влияет на урожайность.
Расчет размеров теплицы
Теоретически, теплица из металла может иметь бесконечную длину, хватило бы материала да земли. Но на практике сильно «размахиваться» не стоит. Слишком длинная конструкция приобретает высокую парусность, что может привести к повреждению пленки. Промышленные теплицы, имеющие чуть ли не километр длины, ставить в пример нельзя — они строятся так же надежно, как жилые дома, да и пленка там специальная, разорвать ее очень сложно.
Оптимальные габариты:
- до 6 метров в длину;
- не более 2,5 м, но не менее 1,6 м в высоту;
- ширина особо не ограничивается, но не рекомендуется делать ее больше 2,5 м по причине той же парусности материала.
Выбор размера в многом зависит от ваших собственных «параметров» (если вы огромный амбал, то в маленькой теплице будет тесновато), а также желаемой урожайности.
Очень большие теплицы дают очень большие урожаи. Но тогда отдыха на даче не получится — все время будет «убито» на уход за овощами. Кроме того, потребуется специальное оборудование, которое стоит весьма недешево.
Выбор профильных труб для каркаса
Есть одна тонкость — стальной прокат продается по 6 метров (плюс-минус 5 сантиметров). Это обстоятельство позволяет тщательно рассчитывать размеры теплицы, но оптимальной длиной конструкции при таких условиях будет: 3 м, 4 м, 6 м, 12 м. При этом максимально допустимая ширина составит как раз 6 метров, а оптимальная — 3 метра.
Мнение эксперта
Казимов Ажар Асхатович, дачник-конструктор
Для теплиц идеально подходит металлопрофиль с ребром 40х20 мм, однако если вы желаете использовать трубу с квадратным сечением, то берите строго 40х40. Толщина же металла должна быть не менее 2 мм, хотя слишком толстый тоже использовать не стоит — конструкция будет очень тяжелой, что усложнит ее возведение.
Если проект предусматривает горизонтальную стяжку, то для нее можно использовать трубы с толщиной металла 1,5 мм, но не меньше.
Выбор пленки
От укрывного материала зависит безопасность ваших овощей и скорость их роста. Позаботиться нужно о прочности пленки. Обычно для теплиц используются три вида:
- Пленка ПВХ. Наиболее простой вариант. Не отличается прочностью, но хорошо пропускает свет и воздух.
- Поликарбонат. Очень прочный материал, легкий, обладает хорошей теплоизоляцией и способностью рассеивать свет. Оптимален для северных регионов.
- Армированная пленка. По сути это ПВХ, укрепленная пластиковой сеткой. Материал прочный, герметичный.
Также для теплиц нередко используют простое стекло, но, как показывает практика, уже после первого сезона часть окошек оказывается поврежденной.
Разметка и создание фундамента
Здесь ничего сложного. Согласно нашему проекту размечаем землю. На углах будущей конструкции ставим колышки, также отмечаем места, где будут располагаться профильные дуги каркаса. После этого выкапывается небольшой котлован строго по разметке. Бетонную или цементную стяжку можно налить прямо на землю, но лучше постелить под будущий фундамент резину, рубероид или хотя бы целлофан.
Поверхность цемента тщательно выравнивается и оставляется в покое на три дня. Не забудьте только проделать отверстия для металлопрофиля. Когда цемент окончательно схватится, можно приступать к формированию грядок. Огораживаются они:
- железными листами;
- досками;
- пластиковыми панелями.
Их можно установить еще в процессе формирования фундамента, но в таком случае скорректировать размер грядки в будущем уже не получится.
Установка каркаса
Фундамент готов, грядки оформлены. В заранее подготовленные отверстия в стяжке помещаем наши трубы. Их обязательно нужно уплотнить. Сделать это можно тем же цементом или бетоном, который использовался для стяжки. Процесс формирования каркаса несложен, но довольно долог и однообразен. Единственное «развлечение» — скрепление отдельных труб в местах горизонтальной стяжки и на крыше. Сделать это можно:
- уголками;
- сваркой.
Первый вариант проще и облегчает демонтаж конструкции в будущем, сварочный же аппарат делает сооружение совсем уж капитальным, но очень надежным.
Натягиваем укрывной материал
Пленка раскатывается на земле рядом с готовым каркасом нашей теплицы. Она должна быть выровнена и тщательно осмотрена на предмет:
- разрывов;
- наплывов;
- мелких отверстий.
При покупке сделать это не всегда получается, так что иногда попадается «кот в мешке», хотя в большинстве случаев пленка продается более чем качественная.
После этого укрывной материал накидывается на каркас с одной стороны постройки и подтягивается с другой. Следите, чтобы остался отступ не менее 20 см при максимальном растяжении материала. Это необходимо для закрепления пленки. Сделать это можно:
- прижав материал к земле камнями или досками;
- специальными колышками.
Последний вариант удобен, однако повреждает материал.
Не забудьте разрезать пленку в местах, предназначенных для проветривания теплицы. Также позаботьтесь о дверных проемах.
Все, теплица своими руками из металлопрофиля построена. Можно наполнять грядки плодородной землей и выращивать богатый урожай!
Строительство парника из профильных труб
Здесь все гораздо проще, чем с теплицей. Парник имеет небольшие размеры и стоит прямо на земле. Это позволяет свободно перемещать его по участку, а также демонтировать по окончании дачного сезона. С одной стороны, это освобождает массу свободного места и бережет материалы от природного воздействия зимой, но с другой стороны, урожай будет меньше, чем в теплице: размеры скромнее.
Материалы у нас будут такими же, как и в случае с теплицей, но вот с выбором места свободы несколько больше. Причина опять же в размерах и отсутствии фундамента. Но условия соблюдаем:
- без тени;
- не в низине;
- не под розой ветров.
Длина и ширина парника могут оставаться на уровне теплицы, но вот с высотой можно и поиграть. Дело в том, что работа с парниковыми растениями способна осуществляться и без входа огородника в сооружение. Рекомендуется делать высоту парников не более 1,2 м, а также необходимо будет сделать следующее:
- Металлопрофиль ставим прямо в землю, с частотой 1 труба на каждый метр длины. Чаще нет смысла, реже — повысится парусность, и укрывной материал будет поврежден. Но тут есть подводный камень. Часть металлической конструкции будет находиться во влажной среде, то есть под землей. Чтобы избежать коррозии, нужно или обработать трубы защитным составом, или поместить их в пластиковые капсулы.
Грядки нужно формировать до установки дуг (в случае с парниками из металлопрофиля единственная допустимая форма — арочная). Если сделать наоборот, то размеры сооружения могут сильно уйти от задуманных по проекту. Это приведет к дополнительной трате материалов, а также к потере свободного места на участке.
- Пленка натягивается аналогично с теплицей. Однако оставить окна для вентиляции довольно сложно. Намного лучше с одной стороны надежно закрепить укрывной материал на земле, а с другой просто прижать его чем-то тяжелым. При необходимости проветрить парник достаточно будет приподнять пленку, а после обслуживания грядок так же легко вернуть ее в исходное положение.
Дача в наши дни — модное времяпрепровождение, которое дает своим хозяевам свежие и засоленные овощи на любой вкус. Для выращивания многих из них необходимы теплицы.В этой статье вы можете узнать, как правильно построить деревянную теплицу.
Вот и все, парник из металлопрофиля готов к использованию. Металлические дуги прослужат долго, урожаи будут богатыми. Сооружение не занимает много места, мобильно и неприхотливо в обслуживании. Но если вы хотите получать более объемные урожаи, лучше остановить выбор на теплице. Она дороже и сложнее как в установке, так и в уходе. Но результаты при правильной работе будут потрясающими. Парник или теплица своими руками из профильной трубы готовы, а овощи, выращенные в них, станут вашей главной дачной гордостью!
Видео
Также вы можете посмотреть видеоролик, где вам расскажут, сколько лет может продержаться теплица, сделанная из профильных труб, и каким рекомендациям нужно следовать, чтобы она продержалась больше трех лет.
Теплица на даче из металлопрофиля своими руками |
Теплица из металлопрофиля своими руками позволяет получить большое преимущество в сравнении с покупной
Свои овощи и фрукты, с родной грядки, выращенные собственными руками – нет ничего более замечательного в этом деле. Для выращивания урожая, очень пригодится теплица или парник, который можно сделать своими руками. Конструкция теплицы не требует огромных денежных трат, и собрать ее самому не составит труда. Чтобы не попасть впросак, стоит хорошо ознакомиться с конструктивной стороной данного вопроса, и изучить все возможные варианты. Необходимо правильно сконструировать и поставить теплицу. Если не забывать главные правила (например, герметичность), то теплица послужит хорошую службу. Как поставить на даче теплицу своими руками далее в статье.
Содержание:
- Достоинства и недостатки теплицы из алюминиевого профиля
- Этапы постройки теплицы из металлопрофиля
- Разнообразие форм парников из алюминиевого профиля
- Варианты чертежей теплиц из металлопрофиля
- Прочная теплица из металлопрофиля своими руками (видео)
Достоинства и недостатки теплицы из алюминиевого профиля
Если покрытие выбирается так быстро, многие стали фанатами поликарбоната, то вот с фасадом мнения дачников расходятся. Одни предпочитают дедовские варианты самодельных теплиц – из дерева. Другие отдают предпочтение теплицам из металлического или стального материала.
Оба варианта имеют много недостатков – за деревом нужен постоянный уход от гниения, металл может стать в копеечку.
Но, время не стоит на месте, существует множество различных материалов, на рынке теплиц, помимо металла. Например, теплица, изготовленная из алюминиевого профиля. Выбор многих дачников, при покупке теплицы, падает на сотовый поликарбонат. Это обосновывается характеристиками материала: прочность, легкость, теплоемкость и возможность создавать гармоничное для растений освещение.
Достоинства и недостатки теплиц из алюминиевого профиля:
- Алюминиевую теплицу можно изготовить и установить своими руками, это достаточно облегчает нагрузку на семейный бюджет и позволяет не зацикливаться на стандартном дизайне теплицы;
- Малый вес облегчает монтаж;
- Эргономические нагрузки такие теплицы выдерживают на отлично, им не страшны высокие температуры, мороз и механические воздействия;
- Допускается использование стеклянного покрытия;
- Можно создать свой зимний сад.
К недостаткам можно отнести: повреждение стеклянного покрытия градом и при жаре способность удерживать тепло может пойти во вред растениям в теплице. Но эти недостатки легко устраняются, стекло можно заменить, а чтобы теплица не перегрелась ее достаточно проветрить.
Этапы постройки теплицы из металлопрофиля
Не только алюминий является основным выбором дачников, каркас из металлопрофиля не отстает по своей популярности. Он очень хорошо подходит для местного климата. Металлопрофиль – это профилированные стальные пластины, имеющие волнистую форму. Из металлопрофиля делают каркас теплицы или парника, а покрытие делают из поликарбоната.
Пошаговая инструкция к постройке теплицы своими руками:
- Надо обдумать конструкцию, и сделать чертеж;
- Соорудить каркас из дерева;
- Подготовить цоколь;
- Разместить угловые стойки в предназначенные пазы;
- Поперечины приварить между стойками;
- Позаботиться о наличии дверей;
- Зафиксировать стекла при помощи герметика.
Большое преимущество металлопрофиля в непропускании вредных для растений внешних факторов. Эти конструкции можно легко собрать и обратно разобрать. Можно убрать теплицу в укромное место и она не займет много площади. Но минус данного материала в его недолговечности.
О видах разборных теплиц читайте в статье: https://homeli.ru/dvor-i-sad/teplitsy/razbornye-teplitsy
Разнообразие форм парников из алюминиевого профиля
Формы парников и теплиц устанавливаются и выбираются на усмотрение заказчика. Наиболее популярны арочные конструкции. В них удобно выращивать низкие культуры растений: баклажаны, помидоры. Вторые по популярности – двускатные конструкции, приспособленные для изменения высоты парника и выращивания огурцов, цветов и т.п.
Формы каркасов алюминиевых парников:
- Парник с односкатной крышей. Совсем не дорогой вариант с небольшим размером и малой площадью. Малая освещенность.
- С двускатной крышей. Практичен и универсален. Отлично послужит в тандеме покрытия из стекла.
- Арочный каркас. Очень стойкий, хорошо освещен. Но не все сорта высоких растений вырастут в таком парнике.
- С многогранным каркасом. Дорогая постройка с возможностью выращивания различных культур разом.
Форма теплицы определяет ее вид на участке и вид самого участка. Выбор формы зависит только от предпочтений и возможностей владельца. Стоит внимательно следить за правильностью хода монтажной работы, ведь именно от этого зависит качество парника из алюминиевого профиля.
Алюминиевая конструкция помогает избежать зазоров и использовать различные варианты открывания окон. О создании парников из стали читайте в нашем материале: https://homeli.ru/dvor-i-sad/teplitsy/parnik-stalnoj
Такие теплицы не сильно страдают от коррозии. Но не стоит забывать и о минусах алюминиевого каркаса. Небольшая инструкция последовательности сборки парника – установить фундамент для парника, собрать каркас, зафиксировать скелет парника и фундамента, не забыть про двери, и провести дополнительные работы.
Варианты чертежей теплиц из металлопрофиля
Самым главным требованием, которое предъявляется к конструкции теплицы – это ее прочность и надежность. Этот фактор трудно оценить с первого взгляда, поэтому необходимо выполнить чертежи конструкции, прежде чем приступать к сборке и установки теплицы.
Но еще более важным факторами являются конструктивные особенности теплицы, возможность открывания окон, водоснабжение, размеры. Все это имеет непосредственное влияние на будущий урожай и возможность дачнику чувствовать себя комфортно, работая в теплице.
Варианты теплиц из металлопрофиля:
- Теплица с вентиляционными форточками. Позволяет проветривать внутреннее пространство теплицы, создавая условия для хорошего урожая и исключая возможность большого повышения температуры. Работая в такой теплице, дачнику не нужно будет обливаться сотней потов, ухаживая за своими растениями.
- Высокая арочная теплица, своими размерами позволяющая не ползать по грядкам, а спокойно передвигаться от одного растения к другому. Сформировать грядки и дорожки между ними.
- Дополнительный вариант чертежа многогранной теплицы.
От правильно построенного чертежа, грамотно выбранной конструкции, будет зависеть комфорт и желание работать в ней. Не слишком приятно заходить в теплицу и бояться, что она вот-вот развалиться.
Надежность и качество материала позволяют чувствовать себя более уверено, дополнительные размеры и особенности теплицы дают ей большой бонус. Больше о составлении чертежей теплиц в нашей статье: https://homeli.ru/dvor-i-sad/teplitsy/chertezh-teplitsy
Установить теплицу своими руками не составляет большой сложности. Разнообразие видов форм и материалов поможет украсить участок. Если следовать определенному порядку и соблюдать все правила по сборке, можно существенно сэкономить на труде рабочих, устанавливающих теплицы.
Прочная теплица из металлопрофиля своими руками (видео)
Наличие теплицы на дачном участке не может оставить равнодушным никого. Материал, из которого будет сделана теплица, может быть любым: пленка, стекло, металлические прутья или дерево. Это все позволит получить отличный урожай и порадовать семью здоровыми овощами и фруктами с родной грядки.
изготовление профиля из оцинкованного гипсокартона и пошаговая инструкция по сборке
Преимуществом выращивания овощей и сельскохозяйственных культур в теплицах является не только их защита от заморозков, плохих климатических условий, неблагоприятной погоды, но и обеспечение необходимого влажностного и температурного режима внутри помещения. Все это способствует нормальному росту и развитию растений. Создать теплицу своими руками может каждый любитель труда на приусадебном участке или фермер, имеющий желание и возможности. Результатом усилий станет большой и здоровый урожай, который окупит все потраченные впустую усилия и деньги.
Особенности
Теплица из металлопрофиля, построенная своими руками – прочный, экономичный, надежный и востребованный вид конструкции, предназначение которого – выращивание различных культур в теплицах. Если правильно ухаживать за этой конструкцией, то она сможет прослужить долгие годы, не требуя больших вложений.
Для долгой и безопасной эксплуатации теплицы, а также во избежание ее разрушения под нагрузкой процесс проектирования и строительства должен осуществляться правильно.
Важные моменты, которые необходимо учитывать при самостоятельном строительстве теплицы из металлических профилей.
- Будущее территориальное расположение теплицы. Снеговая нагрузка – это аспект, играющий значительную роль в конструкции, именно от него будут зависеть особенности каркаса.
- Тип культур, которые будут выращиваться. Эта информация будет основой для расчета размеров конструкции теплицы.
- Мобильность. В зависимости от предпочтений фермера теплица может быть как стационарной, так и собранной при необходимости. В случае со стационарным вариантом стоит учитывать необходимость проветривания, обогрева, полива и освещения.
- Материальные возможности. Исходя из бюджета, который выделен на возведение конструкции, будут выбраны материалы для покрытий и каркаса.
- Собственное мастерство и умения.
Преимущества и недостатки
Теплица из металлопрофиля имеет массу положительных характеристик. Самосборная конструкция – это масса преимуществ.
- На выбор. Садовод, решивший построить теплицу самостоятельно, может выбрать ее форму, размер, материал изготовления каркаса и покрытия.
- Эффективность. Металлопрофиль имеет невысокую стоимость, а для обшивки с использованием поликарбоната или пленки потребуется небольшая сумма финансов. К тому же домашнему мастеру не приходится переплачивать за работу и наценку от поставщиков. Теплица, созданная своими руками, будет стоить почти в два раза дешевле готовой покупной.
- Долгий срок службы. Оцинкованный профиль – прочная металлическая основа для теплицы, которой не страшна коррозия. Такая конструкция не отсыревает, не боится постоянной влаги, ржавчины. Правильное строительство и правильный уход – вот те факторы, благодаря которым теплица служит своему владельцу долгие годы.
- Мобильность. Теплицы, имеющие каркас из металла, весят очень мало, их вес незначительно увеличивается при обшивке пленкой или поликарбонатом. Именно поэтому перемещать такие конструкции можно даже без разбора на отдельные части. Эти теплицы легко разбираются и собираются обратно. Эта процедура не занимает много времени и сил.
- Простота конструкции. Чтобы построить теплицу самостоятельно, не нужно обладать специальными знаниями или навыками. Умения пользоваться обычными инструментами будет вполне достаточно. А людям, имеющим опыт в строительстве, будет еще проще.
Теплица из металлопрофиля, помимо достоинств, имеет один существенный недостаток.
В зимнее время года из-за воздействия снежной массы каркас и крепления теплицы могут просто не выдержать, что повлечет за собой складывание или разрушение конструкции. Для того чтобы этой проблемы не возникало, необходимо усилить каркас. Делается это за счет уменьшения расстояния между арками, введения дополнительных раскосов и стоек, которые предназначены для поддержки крыши.
Несмотря на некоторые дополнительные материальные затраты, пользователь будет уверен в надежности конструкции и сохранности насаждений. Также не забывайте о своевременной очистке поверхности теплицы от осадков. Вторым способом решения этой ситуации станет оборудование съемной крыши. Но этот вариант подходит только для тех теплиц, которые используются в летний сезон; когда он заканчивается, крышу можно снять. Весной, после очистки и починки крыши, теплицей еще можно пользоваться.
Выбор профиля
Металлический профиль, который используется для производства тепличных конструкций, обеспечивает им жесткость и устойчивость, надежность, долговечность и герметичность. Благодаря этому материалу мастер может создать конструкцию, имеющую любую длину, ширину и высоту.
Оцинкованный профиль для гипсокартона бывает следующих видов.
- U-образный профиль. Достаточно прост в установке, а также способствует комплектации теплицы дополнительными силовыми частями. За счет использования этого профиля конструкции обладают высокой устойчивостью и надежностью, а также способностью выдерживать 150 килограммов нагрузки на квадратный метр.
- V-образная секция имеет хорошую жесткость и при этом приемлемую цену. При установке теплицы стоит избегать любых перекосов, даже незначительных. Дело в том, что такие материалы не выдерживают высоких нагрузок, например, обильного количества снега зимой. Максимальная нагрузка составляет 110 килограммов на квадратный метр.
- Ш-образный профиль практически не имеет недостатков, отличается прочностью и не перекручивается. Выдерживать нагрузку, которая должна составлять максимум 230 килограммов.
- С квадратным и прямоугольным сечением. Его край имеет размеры 20 на 20, 20 на 40 и 20 на 60 миллиметров. При толщине стенки трубы 0,01 см сопротивление большой нагрузке будет значительным.
Труба профильная оцинкованная для теплицы также может быть разделена на два вида.
- Арочный. Нашел свое применение при создании конструкций сложного арочного типа. Обычно используется в отделке потолка и стен.
- Стена. Часто используется для монтажа перегородок между комнатами. Эти трубы имеют высокую жесткость.
Плоский CD-профиль для потолков и стен; это носитель, потому что он берет на себя бремя всего груза.
Из него создайте кадры. Длина материала 30 или 40 см, высота 0,6 см, ширина 0,27 см. Направляющая UD-профиля предназначена для создания каркаса обрешетки, в нее закладывается профиль предыдущего типа. Материал имеет ширину 0,28 см и высоту 0,27 см, чаще выпускается длиной три-четыре метра и толщиной стенки до 0,06 см.
Металлический профиль толщиной 0,06 см следует использовать, если необходимо сформировать подвесную потолочную систему. Материал толщиной 0,04 см часто применяют для обшивки стен.
Профили перегородок представлены двумя типами.
- UW-направляющие. Это профиль, который используется при установке несущего профиля, они образуют стойку в плоскости установки. Этот профиль устанавливается на пол, стены, потолок.
- CW-стойка и несущий профиль , с его помощью формируется каркас.
Отличием перегородочного профиля от плоского является форма сечения. Кроме того, перегородка имеет пару продольных ребер, благодаря чему стена становится более жесткой. Также существует особый вид профиля – зигзаг, цель которого – прочно зафиксировать пленку.
Ув CW ЗигзагФормы и конструкции
Прежде чем мастеру предстоит приступить к чертежам и подготовке к возведению теплицы из металлопрофиля, стоит определиться, какой будет ее форма и конструкция.
Чаще всего сооружают такие варианты теплиц.
- Фронтон Эта форма считается классической, так как известна людям уже много десятилетий. Теплица имеет вид упрощенного дома, который имеет двускатную крышу. К преимуществам данного каркаса можно отнести высокую жесткость, отсутствие проблем со скоплением снега на крыше, отсутствие необходимости приобретать гибкий профиль, всю площадь теплицы можно использовать в сельскохозяйственных целях. Из недостатков можно выделить большой расход материала, сложную конструкцию и неудобную обшивку крыши.
- Арочный. Такие теплицы на сегодняшний день являются самыми распространенными. Это набор дуг профиля, которые соединяются между собой стяжками. Плюсами такой теплицы фермеры считают простую конструкцию, небольшой расход материала, устойчивость к порывам ветра, быструю сборку каркаса и удобную обшивку. Среди явных недостатков таких теплиц можно выделить необходимость постоянной очистки от осадков, необходимость приобретения гибкого профиля, а также инструментов для его сгибания. Также в теплице есть участки, непригодные для использования.
- А-образный. Эта теплица имеет форму треугольной крыши, вытянутой вверх. Такие теплицы из-за необычности своей конструкции встречаются редко. Из плюсов такой конструкции можно отметить небрежность при уборке снега, простую сборку и оригинальный внешний вид. Минусы: мало места для использования, трудоемкость обшивки, неудобная работа на рядах.
- Навесная теплица. Выглядит как обычная теплица, крыша которой наклонена набок. Плюсы и минусы такой конструкции аналогичны двускатному варианту. Такую теплицу можно пристроить к жилому дому, что будет смотреться довольно органично.
Также известны и более сложные виды теплиц, например шаровые или купольные.
Эти теплицы имеют довольно сложную конструкцию, поэтому не считаются хорошим вариантом для самостоятельного возведения из легкого металла. Интересным подвидом постройки с двускатной крышей является теплица Митлайдера. От оригинала отличается расположением вершин скатов, которые расположены друг над другом, в завернутой вверх вертикальной стене можно установить форточки. Этот тип теплицы считается лучшим по эффективности проветривания и циркуляции воздушных масс.
Купол MitleiderПроектирование и подготовка
После того, как форма конструкции определена, можно начинать подготовку к строительству теплицы. Размеры будущей телки будут определяться исходя из задач, которые будет выполнять теплица. Фермерам следует решить, сколько грядок будет в теплице и их оптимальное расположение. Наиболее приемлемая ширина грядки – 1,2 метра, при этом бортик не должен иметь большой ширины.
Для правильного расположения конструкции следует учитывать такие факторы:
- возможность удобного выхода в теплицу;
- освещение;
- ровность территории;
- направление господствующего ветра.
Световой режим – важный фактор для питания, роста и развития растений. Место с плохим освещением – это отсутствие возможной посадки растений, любящих свет зимой. Исправить ситуацию можно, установив искусственное освещение, что увеличит финансовые затраты на возведение конструкции.
Если строится теплица, которая будет использоваться только весной, то стоит подобрать участок с хорошим освещением в утренние часы. Для зимней оцинкованной теплицы нужно выбрать открытую площадку, где нет деревьев и построек. В постоянной круглогодичной теплице для растений жизненно важно направление ветра. Такая теплица должна быть хорошо защищена от холодного ветра и потерь тепла зимой.
Остановить свое внимание лучше на участке, где поверхность идеально ровная.
Перед началом строительства территорию необходимо подготовить:
- вывоз мусора;
- выравнивание почвы, не уплотняя ее, чтобы не нарушать ее плодородную функцию.
Подготовьте следующие инструменты и материалы:
- измерительная лента для измерения;
- оцинкованный профиль, количество которого будет зависеть от габаритов теплицы;
- металлические винты;
- отвертка;
- нож или ножницы для резки металла;
- болгарский;
- поликарбонатные листы;
- отвес;
- дверной пакет;
- резиновые прокладки для винтов;
- строительный уровень;
- Электролобзик.
После того, как форма выбрана и подготовлены необходимые материалы для изготовления теплицы, а также инструменты, можно приступать к проектированию.
Для этого возьмите миллиметровую или ячеистую бумагу, карандаш и ластик. Более простой вариант создания проекта – использование компьютерной программы. Если у вас есть опыт, то такой рисунок можно создать с помощью 3D-моделирования.
Изначально необходимо определиться с размерами строения, при этом необходимо исходить из размеров обычного поликарбонатного листа. Также не стоит забывать о способе соединения при обшивке, которое может быть либо с помощью соединительного профиля или перекрываются. Часто стандартная длина теплицы составляет 2-3 метра, а ширина – 4, 6, 8 или 10 метров.
Арочную теплицу редко делают выше 2 метров 10 сантиметров. Что касается двускатных конструкций, то таких ограничений нет, главное не нарушать угол наклона в 25-30 градусов. Размеры дверного проема должны быть спроектированы с размерами, удобными для использования. Не забывайте о форточках, особенно для больших теплиц, так как именно в них растениям потребуется хорошая вентиляция.
По окончании проектирования необходимо придумать и нарисовать на чертеже соединение материала профиля между собой, в каркас. После тщательного подсчета необходимого количества материала к полученному результату стоит добавить десять процентов на возможный брак.
Строительство фундамента
Некоторые люди часто задумываются о необходимости фундамента перед строительством теплицы. Конструкция теплицы нетяжелая, поэтому провисания от собственного веса возникнуть не должно. А вот теплицу, не имеющую прочного фундамента, может сдуть. Также в функции фундамента под теплицу входит защита посевов от сквозняков, вымерзания, нападения грызунов, различных вредителей и паразитов.
Выбирая место для строительства, необходимо отдать предпочтение ровному участку без уклона, имеющему богатую почву и отсутствие тени от построек и заборов. Конструкция, состоящая из бруса, самая простая и доступная.
Есть и другие варианты создания основы теплицы, но они дороги и сложны по конструкции, что считается не лучшим вариантом, если вам нужно сделать теплицу самостоятельно.
Этапы возведения фундамента.
- Очистка территории под будущую теплицу от мусора, камней, сорняков.
- Наценка. В этом процессе нужно использовать колышки и арматуру и натяжение нити между ними.
- Определение состояния почвы. Если почва отличается твердостью, углублять фундамент из брусового материала не стоит, так как может потребоваться обрезка траншеи.
- При хорошей мягкости земли по периметру теплицы следует вырыть траншею, которая по ширине совпадает с брусом и имеет глубину, равную штыку лопаты.
- Утрамбовка дна траншеи с последующей обратной засыпкой песком или щебнем. При этом слой насыпи не должен быть более двадцати процентов заглубления ямки.
- Измерение и нарезка брусков в соответствии с размерами теплицы. Лучшим материалом в этом случае будет лиственница, так как она устойчива к гниению и поражению плесенью.
- Обработка древесного материала антисептиком. Как вариант можно использовать медный купорос, битум, машинное масло.
- Строительный брус в виде прямоугольного ящика. Соединение может быть выполнено с помощью дюбелей или длинных шурупов. Многие строители предпочитают использовать в своей работе оцинкованные уголки.
- Перенос деревянной конструкции в траншею, где она укладывается и выравнивается. С этой целью можно насыпать песок, мелкие пластины или грунт.
- Сверление отверстий в углах сквозного типа и вставка в них арматурных метровых штырей. Далее нужно вбить последние в грунт, чтобы надежно зафиксировать фундамент, который может унести сильный ветер.
- Засыпание существующих щелей, которые располагаются на границе между траншеей и фундаментом. Для этой цели целесообразно использовать песок, гравий или землю.
- Чтобы обеспечить деревянному основанию хорошую безопасность, необходимо покрыть его слоем рубероида или другим материалом для гидроизоляции.
Если участок, на котором планируется построить теплицу, находится на болотистом грунте или поверхности со значительными неровностями, то целесообразным будет использование свайного фундамента. Его забивают или ввинчивают в землю ниже уровня промерзания грунта.
На территории, где наблюдается постоянная сырость, теплицу из металлопрофиля можно установить на фундамент из столбов. Для этого роют ямы, монтируют подушку, ставят рубероидные столбы, в которые погружают вентиль, и все заливают бетоном.
Куча Из трубТакже фермеры часто используют металлические и асбестовые трубы, кирпичную или каменную кладку.
Каркасная сборка и обшивка
Наиболее популярными видами теплиц, которые люди строят самостоятельно, на сегодняшний день являются двухскатная профильная конструкция под гипсокартон, а также арочный тип из V-образного профиля.
Теплица двускатная состоит из следующих частей:
- двускатная основного и вспомогательного типа;
- боковые стенки;
- крыши.
На одном или обоих фронтонах должен быть дверной проем, который собирается отдельно. В его сборку входят основание, вертикальные стойки, верхняя горизонтальная балка, крыша и подкос.
Пошаговая сборка.
- Профиль, который будет служить основанием конструкции, измеряется и нарезается до необходимого размера. Подходящим для такой работы считается UD-профиль или потолочный вариант, на котором концы отводов загибаются в местах входа вертикальных стоек.
- В материале основания необходимо сделать отверстия, через которые он будет крепиться к фундаменту. Расстояние между лунками должно быть от 75 до 150 сантиметров.
- Требуется вставить крайние вертикальные стойки с полками слева и справа. Закрепите с помощью винтов для каждого соединения.
- Аналогичным образом стоит вставить вертикальные стойки. С помощью горизонтальной перемычки нужно будет сформировать рамку для двери. Крепление последних может осуществляться несколькими способами: Т-образным соединителем или подрезкой краев у перемычки профиля, а также фиксацией на получившемся лепестке.
- Накладная горизонтальная балка устанавливается из того же типа профиля, который использовался для работы с основанием.
- Стропила из профилей крепятся с фронтонной стеной, а также друг к другу путем подрезки сторон и формирования лепестков.
- Фронтонные стропила должны быть снабжены схватками и нагонами для прочности конструкции.
По вышеприведенной схеме следует выполнить возведение второго фронтона. Следующим этапом работы будет создание боковых стенок.
Пошаговая инструкция работы.
- Необходимо отмерить и вырезать материал, просверлив в нем отверстия, которые будут использоваться для крепления к основанию. По краям следует оставить лепестки, с помощью которых боковые стенки будут соединяться с фронтонами.
- Вам потребуется подготовить вертикальные стойки нужной высоты, соединив их между собой с помощью саморезов. Расстояние от стеллажа до стеллажа должно быть от полутора до одного метра. Чем он короче, тем выше прочность конструкции.
- Поверх стоек нужно установить горизонтальный профиль. Соединение должно быть выполнено с помощью винтов.
- Два фронтона и две боковые стены следует монтировать на фундамент, закрепляя длинными шурупами или анкерными болтами.
Завершающим этапом формирования каркаса будет обустройство крыши.
Принцип его сбора аналогичен фронтону. Единственное, стропила следует монтировать на верхние горизонтальные балки, используя лепестки.
Строительный рынок наполнен арочными теплицами из V-образных профилей. Но если у хозяина есть желание, инструменты, материалы и некоторые навыки, то такую теплицу можно построить самостоятельно.
Двойная изогнутая рама может быть сварной или двускатной.
- Нарезанные профили, которые станут частью арочной теплицы. Оптимальное количество – пять. Для того чтобы каждый из них стал изогнутым, стоит воспользоваться трубогибом.
- Просверлите отверстия в креплениях. Чтобы элементы не подвергались коррозии, их можно обработать с помощью холодного цинкования.
- Систему дуг можно соединить в единое целое, имеющее тип полуквадрат, используя гайку и болт в необходимом количестве.
- Соедините каждую распорку и поперечину с аркой.
- С применением уголков и треугольных пластин на фронтоны монтируются вертикальные стойки, рама, а также косые поперечины. Кроме того, стоит заранее закрепить уголки для горизонтальных стяжек теплицы.
- На фронтонах необходимо закрепить горизонтальные связи бокового и верхнего типа.
- Промежуточные арки должны крепиться к стяжкам с помощью болтов.
- Необходимо несколько раз повторить предыдущие два этапа, чтобы сформировать цельный каркас теплицы.
- С обратной стороны требуется собрать второй фронтон, в котором не будет рамки под дверью.
- Каркас, который получился, необходимо прикрепить к фундаменту уголками и шурупами. После проверки надежности каждого из креплений.
Самым последним этапом на пути к готовой теплице будет ее отделка. Зачастую фермеры используют для этой цели поликарбонат толщиной 4 миллиметра.
Этапы нанесения покрытия.
- Распаковка материала, а также определение стороны стабилизирующего покрытия.
- Разрезание материала на две половины.
- Снятие защитной пленки типа и проклейка каждого торца, используя снизу перфорированную ленту, а сверху — материал для герметизации.
- Нанесение одной части листа, обрезанной до фронтона, так, чтобы стабилизирующее покрытие было снаружи.
- Крепление листов поликарбоната на фронтоне с помощью кровельных саморезов и пластиковых термошайб.
- Обрезка лишних деталей из материалов. Нарезка плоскостей под двери и окна.
- Повторение всей вышеописанной схемы для второго фронтона.
- Укладка листов на крышу, стены теплицы. Монтаж следует производить стабилизирующим слоем вверх. Листы по соседству складываются внахлест.
Помимо поликарбоната, садоводы часто используют для покрытия теплицы пленку из полиэтилена.
Этот материал крепится с помощью планок. Их нужно прикрутить с помощью шурупов или с помощью обручей. Теплицы из стеклопакета в наше время считаются надежными конструкциями, поэтому при наличии средств возвести такое сооружение возможно.
Из всего вышесказанного следует, что при большом желании и минимальных затратах любому хозяину под силу своими силами построить теплицу из металлопрофиля. В результате кропотливой работы можно получить надежную, легкую, прочную, долговечную конструкцию, которая отличается высокими теплоизоляционными характеристиками и устойчивостью к температурным перепадам.
Обзор теплицы, сделанной своими руками из металла и поликарбоната, смотрите в следующем видео.
Теплица из профильной трубы. Материалы для теплицы. Порядок строительства теплицы
Чтобы использование самодельной теплицы из профильной трубы было комфортным, а вся конструкция прочной, необходимо внимательно отнестись к выбору материалов для каркаса и стен теплицы. Один из лучших вариантов возведения каркаса теплицы – стальная профильная труба. Стальные конструкции сложно назвать самыми легкими и простыми в монтаже, но в вопросе устойчивости к короблению и деформации им нет равных.
Для создания теплицы необходимы простые материалы — мелкие профильные трубы и поликарбонатные листы
Содержание
- 1 Создание теплицы из профильной трубы: выбор трубы и чертеж
- 2 Подготовка к строительству теплицы своими руками
- 3 Теплица из профтрубы своими руками: порядок действий
- 4 Гибка профильных труб для теплиц: холодный способ
- 5 Как правильно согнуть профильную трубу для теплицы с отоплением
Создание теплицы из профильной трубы: выбор трубы и чертеж
Для достижения оптимальной стоимости теплицы своими руками необходимо точно определить количество необходимого материала. Каркас теплицы лучше всего строить из профильной трубы с ребрами размерами 40 х 20 мм или с квадратным сечением 40 х 40 мм. Используются профили с толщиной стенки не менее 2 мм. Исключением могут быть профильные трубы для горизонтальной стяжки, толщина их стенки будет 1-1,5 мм.
Теплица, имеющая каркас из профильных труб, обычно имеет следующие конфигурации:
- выполнена в виде пристройки к частному дому с асимметричной овальной или односкатной крышей;
- теплица в виде домика с двускатной крышей; Теплица
- , построенная по принципу арочной конструкции.
Профиль стальной продается мерной длиной 6,05м. Этот факт следует учитывать, чтобы уменьшить количество секций трубы.
Исходя из имеющихся размеров, наиболее целесообразно построить теплицу своими руками длиной 3 м, 4 м, 6 м или 12 м. Ширина здания составит соответственно 2 м, 3 м, 4 м или 6 м. Наиболее удобным размером с учетом наличия в теплице двух параллельных грядок будет 3 – 6х3 м, при размещении трех грядок – 3 – 12х4 – 6 м. Пропорция 3х6 м считается самым популярным стандартом в частном строительстве.
Высота теплицы рассчитывается по индивидуальным данным. Обычно рост берется из расчета на рост человека + 30-40 см. Итого, самый маленький вариант самодельной теплицы из профильной трубы будет 1,9м, самые большие — 2,4-2,5 м.
Размер и форма теплицы выбираются исходя из назначения данной конструкции и количества растений, которые будут в ней выращиваться
Высота теплицы также может варьироваться в зависимости от используемой облицовки. При использовании пленочной обшивки вопрос эффективности отпадает. Если в качестве материала облицовки были выбраны листы поликарбоната, то следует рассчитать высоту так, чтобы одного листа поликарбоната хватило на облицовку, т. е. не приходилось обрезать лишний пластик или стачивать узкие листы. Сотовый поликарбонат выпускается в листах длиной 6 м, и по формуле длины окружности L=π*D можно найти следующее:
Планируется построить теплицу высотой 2 м, длина окружности составит: L = 3,14 х 4 = 12,56. Половина длины: 12,56:2=6,28.
Получается, что обшить теплицу одним листом поликарбоната не получится, понадобится узкая полоса пластика шириной 28 см. Это нерационально, поэтому на чертеже лучше указать высоту теплица из профильной трубы до 1,9 м.
Подготовка своими руками для строительства теплицы
Прежде чем приступить к проектированию рамы, необходимо учесть все дополнительные факторы. Например, немаловажное значение имеют свойства грунта, на котором будет возводиться сооружение. Избыток влаги в теплице нежелателен, поэтому предпочтительна сухая почва под теплицей. Самой сухой почвой считается смесь песка, а глинистые почвы, скорее всего, переувлажняются.
Вход в теплицу оборудуется с одной из торцевых сторон, при желании устраиваются форточки для вентиляции
Полезный совет! Более длинная сторона теплицы по правилам должна быть обращена на юг. Это увеличит количество солнечного света, попадающего на стены теплицы, исключив возможность отражения от поверхности поликарбоната.
Вход в теплицу обычно располагается с лицевой стороны. Высота входной двери будет зависеть от общей высоты здания, а ширину проема не рекомендуется делать меньше 700-800 мм. Для долговременных теплиц из профильного проката можно дополнительно сконструировать небольшой тамбур. Благодаря коридору будет обеспечено удобное хранение садового инвентаря. Также тамбур предотвратит поступление холодного воздуха в теплицу при открытии входной двери.
Фундамент, на котором будет располагаться каркас, может быть ленточным или столбчатым. Окончательное решение зависит от результатов обследования. Участок фундамента очищается от мусора, с него снимается плодородный слой грунта.
Теплица своими руками из профтрубы: порядок действий
Строительные работы своими руками по возведению теплицы из профильной трубы выполняются в несколько этапов:
1. Наценка. С помощью деревянных колышков и натянутой по их периметру веревки определяется место будущей теплицы.
2. Подготовка фундамента. Металлический каркас, собранный заранее и доставленный на строительную площадку, устойчив к скручиванию. Благодаря этой особенности при строительстве теплицы своими руками чаще всего используется столбчатый фундамент из асбестоцементных труб. Он формируется следующим образом:
- шурфы большего диаметра бурят строго по разметке в грунте, чем в подготовленных асбестоцементных трубах;
- отверстия для труб из асбестоцемента укладываются в шурфы в грунте;
- в оставшееся пространство между стенками углубления в грунт и трубу засыпается грунт или грунт, утрамбовывается наполнитель;
- полость трубы заливается бетонным раствором;
- в верхний отрезок трубы, заполненный бетоном, погружают отрезок металлической пластины или отрезок арматуры. Эти элементы в дальнейшем послужат средством соединения фундамента и металлического каркаса.
Для стационарной теплицы необходим фундамент, один из лучших вариантов — фундамент столбчатого типа
3. Сборка каркаса. Каркас начинают собирать с возведения торцевых стен теплицы. Отдельные элементы соединяются сваркой, с помощью муфт, уголков или тройников. Рама, соединенная сваркой, более устойчива. При использовании соединительных элементов получается разборная рама.
4. Подвесные поликарбонатные панели. Для крепления сотового поликарбоната к каркасу используются саморезы с термошайбами. Такой тип крепления помогает защитить от проникновения влаги в соты поликарбоната.
Полезный совет! При монтаже листов поликарбоната необходимо следить за тем, чтобы воздушные пространства сот находились либо под углом, либо вертикально. Если расположить соты горизонтально, скопившаяся влага не будет стекать, что грозит ухудшением качества пластика.
Последним этапом строительства будет установка форточек и дверей. Окна обычно делают при проектировании теплицы из профильной трубы с двускатной крышей, небольшие арочные конструкции можно оборудовать только дверью.
Гибка профильных труб для теплиц холодным способом
Наиболее устойчивыми и практичными видами теплиц являются арочные конструкции. Арочные теплицы отличаются высокими аэродинамическими характеристиками; они легко переносят сильные порывы ветра и нагрузки снежных пластов. Но для их создания необходим дополнительный этап строительства – гибка трубы. Чтобы придать арке профиль, можно воспользоваться услугами сторонних организаций или приобрести специальный инструмент – трубогиб. Для тех, кто хочет сэкономить деньги, а отчасти и время, есть еще один вариант – согнуть профильные трубы своими руками. Чтобы правильно согнуть профиль для теплицы, вам понадобится радиусный шаблон.
Гнуть трубы можно на заказ у специалиста по таким работам или приобрести готовые дуги, изготовленные в заводских условиях
Возможна гибка профильной стали «холодным» способом как с применением наполнителя, так и без него . Каркас с толщиной профиля не более 10 мм можно гнуть без наполнителя. Более толстостенные изделия лучше засыпать строительным песком или канифолью.
Полезный совет! Альтернативой песку может стать жесткая пружина такого размера, чтобы она плотно вошла в просвет профиля. Пружинный наполнитель поможет свести к минимуму риск изменения сечения профиля из-за плохого изгиба.
Гибка «на морозе» своими руками может производиться разными способами:
- с использованием простейших самодельных приспособлений — гибочных пластин и т.д.;
- с помощью ручного или мобильного трубогиба.
Для холодной деформации труб наиболее доступными приспособлениями будут горизонтальные гибочные пластины с отверстиями. В отверстия пластины устанавливаются металлические стержни, служащие упором для изгиба. Изгибать профиль можно, помещая его между стержнями, установленными в отверстия по принципу необходимого радиуса деформации. Изгибать начинают с середины заготовки, постепенно переходя к ее краям.
Минусом холодной деформации своими руками будет то, что качество результата будет зависеть от прилагаемых при изгибе физических усилий.
Как правильно согнуть профильную трубу для теплицы с отоплением
Вариант хорош для относительно толстостенных профилей. Просвет трубы заполняется просеянным речным песком, что обеспечит качество обработки и равномерность изгиба. Для удобства работы следует позаботиться о наличии брезентовых перчаток и безопасном источнике огня.
Взявшись за гибку труб самостоятельно, следует соблюдать осторожность и выполнять работу не торопясь
Порядок действий будет следующим:
- из обрезков пиломатериалов или бруса выточить две пирамидальные шляпки. Их длина должна в 10 раз превышать ширину основания. При этом площадь основания должна быть как минимум в 2 раза больше, чем просвет профильной трубы.
- После подгонки заглушки к отверстию трубы необходимо выбрать продольные пазы с четырех сторон. Они предназначены для беспрепятственного выхода газов, которые будут скапливаться в полости трубы при нагреве. Вторая деревянная пробка не обрабатывается.
- заготовка предварительно обжигается в месте планируемого изгиба.
- наполнитель, в нашем случае песок, просеивается через мелкое сито. Если пропустить эту операцию, гравий и мелкие камни из песка могут создать на стенках профиля ненужный рельеф. Вам придется избавиться от слишком мелких пылящих частиц. Для этого используется сито с ячейками 0,7 мм. При нагревании внутри трубы может образовываться мелкий песок. Песок марки
- прокаливается при температуре 150 градусов;
- один конец трубы закрыт деревянной заглушкой без пазов. На втором конце установлена воронка, через которую порционируется прокаленный наполнитель.
- для того, чтобы песок уплотнился, периодически постукивать по стенкам трубы. О достаточной герметизации будет свидетельствовать глухой звук при постукивании. Когда труба заполнена, второй конец затыкается прорезью с канавками.
- участок гибки (нагрева) отмечен на заготовке мелом. Профиль следует закрепить на тиски с подготовленным шаблоном. Если используется профиль со сварным швом, то лучше, чтобы шов располагался сбоку – не рекомендуется деформировать трубу по сварному стыку.
- отмеченная область раскалена докрасна. Теперь можно придать размягченной заготовке нужную форму. Его следует сгибать в один прием плавным движением.
- После охлаждения необходимо сравнить изделие с шаблоном. Если соответствие выполнено, заглушки убраны и песок высыпан: можно переходить к гибке следующих профилей.
Хорошо, если стальной профиль подвергается однократному изгибу. Нагрев металла приводит к потере прочности, особенно если сталь приходится многократно прокаливать.
Строительство дачной теплицы из профильного проката своими руками не представляет серьезной проблемы для человека, не имеющего опыта строительства. Общий принцип установки теплицы из профильной трубы одинаков для всех случаев, а более точные расчеты будут зависеть от индивидуальных требований.
Как сделать теплицу из профильной трубы. Теплица своими руками из профильной трубы
Строим дом — начинаем с чертежа, строим гараж — сначала проект и чертеж. И чем хуже теплица, она такая же по строению, как и любая другая? Поэтому чертеж в данном случае обязателен, а еще мы хотим открыть вам один секрет – профильные трубы используются именно для строительства стационарных теплиц.
Поэтому лучше один раз графически все продумать и построить по предложенным чертежам, чем потом переделывать, подгонять, в общем, доплачивать за собственные ошибки и промахи.
Что мы учитываем при проектировании
Схема теплицы из профильной трубы должна учитывать следующие моменты:
- Материал из которого будет возводиться каркас конструкции … Также можно добавить здесь материал, который пойдет на обшивку самой теплицы;
Информация!
Забегая вперед, хотелось бы сказать, что профильное изделие предполагает покрытие поликарбонатными листами или стеклом, покрытие встречается крайне редко.
Во-первых, труба — серьезная конструкция, и рама из нее получается мощной и неразборной.
Каркас на зиму остается на посту, но пленку надо снять; во-вторых, пленочное покрытие недолговечно и его целесообразнее использовать с более легкими материалами, например, с ПВХ трубами или арматурой (цена на которую будет явно ниже цены на базовую продукцию).
Но если использовать пленку летом, то металлическую основу лучше накрыть либо газетами, либо тканевой основой, чтобы избежать температурного воздействия нагретого металла на достаточно тонкое пленочное полотно.
- Тип рамы … Проекты теплиц из профильных труб предлагают не менее пяти типов рам;
- Тип фундамента . Существует три основных типа, хотя именно для каркасов из фасонного материала предпочтительнее будет ленточный или свайный с ростверком.
Интересно знать!
Фундаменты мы, конечно, разберем, но хочу сказать, что основа в виде деревянного короба для металлических каркасов в виде профильных изделий практически не используется, деревянный самостоятельный короб для каркаса из Труба 20х20 мм используется крайне редко, но это скорее исключение, чем правило.
Если с материалами все понятно, приступим к проектированию

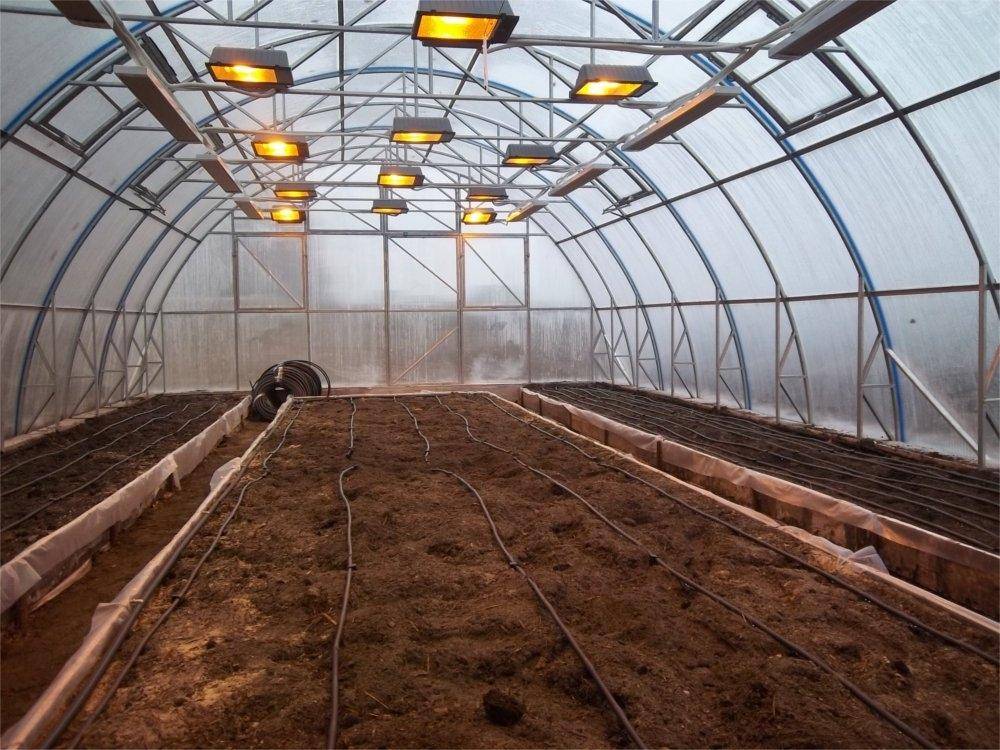

Наиболее популярна арочная конструкция.
А вот чертежи теплиц из профильной трубы бывают пяти видов:
- Арочные конструкции. Полукруглые скаты крыши – это хорошо, вот только согнуть дугой изделие 20х40 достаточно проблематично, скорее всего, эту услугу придется заказывать и оплачивать отдельно.
- Фронтонные каркасы — шалаш с прозрачной крышей и стенами, вот и весь проект теплицы из профильной трубы.
- Здание с многоугольной крышей. Чертежи теплицы из профильной трубы предполагают максимальное приближение конструкции крыши к полусфере, причем без изгиба материала. В этом случае скат крыши состоит из пяти частей.
- Настенная рама. Данная конструкция предполагает строительство стационарных теплиц и зимних садов. И хотя сам каркас достаточно прост по отношению к аналогам, трудозатраты на строительство такой теплицы будут намного больше, так как чаще всего это стационарная теплица круглогодичного использования со всеми вытекающими из этого.
- Пирамидальная форма. Чертеж каркаса теплицы из профильной трубы предполагает форму двух пирамид, соединенных друг с другом основаниями, при этом нижняя пирамида разрезана на 2/3. Это достаточно интересный, но все же экспериментальный вид теплицы.
Каркас будем устанавливать на основание, важно на что
Для установки каркаса нужны опоры, и чем серьезнее каркас, тем крепче фундамент.
Для более тяжелого каркасного каркаса из трубы 20х40 мм применимы два типа фундаментов:
- Монолитно-ленточный. Это достаточно прочный фундамент, способный смертельно удерживать даже более мощные конструкции, чем трубчатый каркас. При его возведении необходимо помнить следующие правила: фундамент для круглогодичного проживания должен быть шириной не менее 20 см и глубиной до глубины промерзания грунта, его необходимо утеплить.
Армируется сама лента для крепости, при этом арматура в углах усиливается дополнительными металлическими штырями или элементами, вся арматурная сборная скрепляется между собой, образуя объемный каркас. Лента выходит из земли, образуя основание, не менее 30 см;
- Сваи. Бывают железобетонные монолитные, и сборно-кирпичные, а также металлические, которые монтируются с помощью специального оборудования. Каждый элемент возводится по принципу, по одному по углам и далее через каждые 1,5-2 метра.
Все сваи соединяются между собой ростверком, который может быть выполнен в виде ленты мелкозаглубленного фундамента, а может быть в виде металлического швеллера. Соединение металлического каркаса и бетонного основания происходит с помощью анкеров, металл с металлом может скрепляться сваркой, а можно болтами.
Совет!
Независимо от того, на какое основание вы устанавливаете каркас, необходимо установить гидроизоляцию между основанием и конструкцией.
Можно использовать рубероид и битум, нагретые до влажного состояния, для ленточного фундамента, собранного из кирпичной или железобетонной поверхности.
Металлический швеллер или широкую квадратную трубу необходимо дополнительно покрыть антикоррозийным составом, а затем просто уложить рубероидом.
- Для облегченных конструкций можно использовать деревянный каркас из бруса, а можно использовать в качестве оснований сами изделия, выступающие на 50 см и являющиеся продолжением основных вертикальных ребер каркаса, заглубленных в землю.
Наконец
Любая конструкция собирается своими руками и достаточно быстро, возможно придется повозиться с фундаментом, но все зависит от того как вы собираетесь эксплуатировать свою конструкцию, вот и вся инструкция. (см. также статью). Видео в этой статье также подготовило свой взгляд на тему.
Заядлые дачники часто стремятся установить на своем участке надежную теплицу или парник, чтобы можно было вырастить рассаду или получить урожай намного раньше. В этой статье пойдет речь о том, как сделать теплицу из профтрубы своими руками, чтобы она получилась надежной и долговечной.
Отметим, что выбор в пользу стальных профильных труб продиктован в первую очередь их устойчивостью к деформации и разрушению, а также способностью выдерживать значительные нагрузки. Хотя сам монтаж таких изделий требует определенных усилий.
Начальный этап создания теплицы из профильных труб – чертеж и выбор материала
Определить точное количество необходимых материалов можно максимально точно, если предварительно прикинуть размеры теплицы из профильной трубы на чертежах, а также учитывать параметры самих изделий.
Профили сечением 40×20 мм или 40×40 мм оптимальны для создания несущей конструкции. Они достаточно прочны и имеют толщину стенок от 2 мм и более. При этом для горизонтальной стяжки можно использовать изделия с более тонкими стенками, порядка 1-1,5 мм – этого будет достаточно.
Проект теплицы из профильной трубы может предусматривать несколько видов комплектации:
- теплица, пристроенная к основному дому, крыша которой имеет асимметричную овальную или скатную крышу;
- отдельно стоящее здание с двускатной крышей;
- теплица арочной конфигурации.
При расчете количества закупаемых труб стоит учитывать мерную длину имеющихся в продаже рулонов труб — она составляет 6,05 метра.
При данном значении возможно выполнение чертежей теплицы из профильной трубы размерами 3, 4, 6 или 12 метров в длину, а также 2, 3, 4 или 6 метров в ширину. Оптимальными размерами теплицы, в которой расположены две параллельные грядки, будут значения в пределах 3×3-6 метров, а если грядок три, то 4-6×3-12 метров. Однако чаще всего чертеж теплицы из профильной трубы составляется исходя из размера 3×6 метров – это наиболее удобное соотношение.
А вот что касается высоты здания, то здесь необходимо учитывать индивидуальные параметры владельца. Как правило, потолок должен располагаться на 30-40 см выше роста человека. То есть высота теплицы может колебаться в пределах 1,9-2,5 метра.
Еще одним важным фактором при расчете высоты теплицы является отделочный материал для облицовки. В случае с обычной пленкой это не имеет особого значения, но если вы покупаете поликарбонат, то лучше, если его размеров хватит на покрытие высоты без подрезки и наращивания.
Стандартная длина листа сотового поликарбоната составляет 6 м, и если воспользоваться формулой длины окружности (L = π × D), то можно рассчитать, хватит ли ее для обшивки арочной теплицы.
Так, например, возьмем планируемую высоту здания 2 метра и подставим в формулу:
L = 3,14×4 = 12,56 метра.
Тогда половина длины будет 12,56/2=6,28 метра — этого недостаточно, чтобы полностью покрыть поверхность теплицы, и потребуется дополнительный отрезок 28 см. Поэтому лучше предусмотреть высоту теплица в пределах 1, 9метров.
Предварительная подготовка к работе
Прежде чем приступить к изготовлению теплицы из профильной трубы своими руками, следует обратить внимание на некоторые дополнительные условия вашего участка. В частности, может иметь значение тип почвы. Теплицу предпочтительнее устанавливать на сухую почву, где не скапливается лишняя влага, способная повлиять на несущие конструкции. Оптимально устанавливать теплицу на песчаных грунтах, в отличие от глинистых, склонных к переувлажнению.
Также важно расположение теплицы относительно сторон света. Так, лучше всего располагать длинной стороной на юг, чтобы в теплицу попадало как можно больше солнечного света, который не будет отражаться от листов поликарбоната.
Для того, чтобы тепло не покидало теплицу слишком быстро, и в ней было удобно передвигаться, входную дверь обычно располагают в торце. По стандартам ширина двери не должна быть 70-80 см, а вот ее высота напрямую зависит от размеров самой теплицы.
Если вы планируете построить более-менее капитальную теплицу из профтрубы, то в ней можно дополнительно соорудить небольшой коридор или тамбур. В нем можно будет хранить инструменты и другие мелочи. Кроме того, такое пространство позволит вам сохранять тепло, когда вы открываете дверь в саму теплицу.
Каркас для строительства теплицы из профильной трубы своими руками необходимо ставить на ленточный или столбчатый фундамент, тип которого будет зависеть от типа грунта. В любом случае с площадки под фундамент необходимо убрать мусор и снять верхний слой грунта.
Последовательность работ при строительстве теплицы из профиля
В целом весь процесс строительства теплицы из профильных труб включает четыре основных этапа:
- Разметка.
- Заливка фундамента.
- Коллекция каркасного строительства.
- Обшивка поликарбонатом.
Сначала намечают место для будущей теплицы из профильной трубы и по ее периметру вбивают деревянные колышки, на которые натягивается веревка.
Далее начинают строить фундамент. Каркасная конструкция из профильной трубы, которая будет перенесена на опоры, достаточно прочна и не подвержена деформации. Поэтому для теплицы часто достаточно столбчатого фундамента из асбестоцементных труб.
Столбчатый фундамент заливается так:
- в земле бурятся отверстия на определенном расстоянии друг от друга, по диаметру превышающие размеры труб;
- в образовавшиеся ямы, по сути, погружены асбестовые трубы;
- зазоры между трубами и грунтом заполняют наполнителем и тщательно утрамбовывают;
- внутрь трубы заливается цементный раствор, следя за тем, чтобы в нем не было пустот;
- в верхней части заливают трубу, погруженную в бетон металлическую пластину или кусок арматуры, который будет служить сцепкой для фундамента с каркасной конструкцией.
Сборка корпуса из профильных труб начинается с торцевых участков конструкции. Соединение отрезков труб друг с другом осуществляется сваркой, с помощью тройников, уголков, а также с помощью муфт. Сварные швы намного плотнее, а конструкция более стабильна. Однако если вы хотите сделать раму разборной, то лучше использовать муфты.
На последнем этапе приступают к обшивке кузова поликарбонатными листами. Крепится саморезами с термошайбами, чтобы влага не проникала в ячейки материала.
Обратите внимание, что при креплении поликарбоната его ячейки должны располагаться под углом или вертикально. Горизонтальное положение не позволит влаге стекать и ухудшит качество материала.
Если вы планируете строить теплицу из профильной трубы как дом, с полноценной двускатной крышей, то в ней, кроме входной двери, нужно прорезать форточки. Ну а маленькие арочные теплицы могут обойтись только дверью.
Как согнуть профильную трубу для теплицы «холодным» способом
Арочные теплицы из профильных труб для дачи – самые устойчивые и в то же время практичные конструкции. Благодаря своей обтекаемой форме арочные теплицы способны выдерживать сильные порывы ветра, в них не накапливаются осадки в зимний период. Однако для создания такой конструкции необходимо предварительно согнуть трубы (читай: «») . В этом случае может быть два варианта – обращение к специалистам за профессиональной помощью или выполнение работ своими руками с помощью трубогиба. Другой вариант – сделать это своими руками с помощью подручных средств. Чтобы справиться с задачей максимально эффективно, вам понадобится шаблон радиуса.
Возможны два способа холодной гибки профильных труб — с наполнителем или без него. Если корпус планируется собирать из профилей толщиной до 10 мм, то гибку труб можно выполнять без наполнителя. А вот для гибки профтруб с более толстыми стенками в них лучше насыпать канифоль или песок.
В качестве альтернативы существует метод сгибания с помощью толстой пружины, сечение которой позволит протолкнуть ее в полость трубы. Пружинные свойства такого приспособления позволят достаточно хорошо гнуть трубы, не меняя сечения профиля в месте изгиба.
Таким образом, существует два способа гибки профильных труб «холодным» способом:
- с использованием подручных средств и механизмов — гибочных пластин и подобных инструментов;
- используйте переносной или ручной заводской трубогиб.
Достаточно примитивным, но, тем не менее, эффективным приспособлением для холодной гибки профилей являются гибочные пластины с отверстиями. В эти углубления помещаются стержни, которые будут служить упором при изгибе. Труба размещается между двумя стержнями, установленными в плите на расстоянии радиуса деформации. Затем начинают сгибать профиль, двигаясь от центра заготовки к ее краям.
Следует отметить, что такой ручной метод холодной деформации трубы достаточно трудоемок, а результат будет зависеть от усилия, затрачиваемого на изгиб.
Техника гибки профильных труб с предварительным подогревом
Техника горячей гибки выглядит следующим образом:
- На первом этапе изготавливаются деревянные заглушки для труб в виде пирамид. Длина такой заготовки должна быть в 10 раз больше ширины ее основания, а площадь более широкой части должна быть не менее чем в два раза больше просвета трубы.
- Когда заготовка подойдет по размеру трубы, в ней с четырех сторон делают небольшие канавки, через которые будут выходить газы, образующиеся при нагреве трубы. Вторую заглушку обрабатывать не нужно.
- Далее обработанный участок трубы подвергается предварительному обжигу.
- Любой мелкий наполнитель должен быть просеян через мелкое сито перед заливкой в трубу. Это позволит избавиться от крупных частиц, которые могут отпечатываться на поверхности трубы при нагреве. После этого с помощью сита с ячейкой 0,7 мм удаляют очень мелкие частицы песка, чтобы они не спекались при нагреве внутри трубы.
- Подготовленный песок прокаливают при 150 ℃.
- На одну сторону трубы устанавливается заглушка без пазов. С другой стороны в профтрубу помещается воронка, через которую прокаленный песок засыпается внутрь небольшими порциями.
- При периодическом постукивании по стенкам можно убедиться, что песок хорошо утрамбован — звук будет глухой. Как только труба будет полностью заполнена песком, вставьте вторую заглушку с канавкой.
- Мелом отмечается место будущего изгиба трубы. После этого отрезок трубы необходимо надежно закрепить в тисках, поместив его на шаблон. Обратите внимание, изделия со сварными швами необходимо согнуть так, чтобы стык располагался сбоку. Но сгибать по сварному шву не стоит.
- По маркировке металл начинает нагреваться до красного цвета. Когда материал достаточно мягкий, ему придают нужную форму одним плавным и точным движением.
- Когда заготовка остынет, изгиб сравнивается с шаблоном. Если работа выполнена идеально, можно снимать заглушки и высыпать песок из профиля.
Желательно, чтобы все работы по горячей гибке выполнялись в один прием. Каждый последующий нагрев приведет к потере прочности металла.
В заключение отметим, что, по большому счету, со строительством теплицы для дачи из профильных труб справятся даже начинающие строители. Вне зависимости от его конструкции, все основные работы будут проводиться по общему принципу. Единственными отличиями могут быть особенности ландшафта и предпочтения хозяев, которые нужно будет учитывать при строительстве.
Теплица на приусадебном участке — практично и полезно, урожай радует с ранней весны до поздней осени. Считается, что каркас из профильной трубы – самый лучший вариант для изготовления подобных конструкций. Надежный, безопасный, функциональный, при правильной эксплуатации и уходе он прослужит долго.
В статье поделимся секретами, как сделать теплицу своими руками из профильной трубы: спроектировать конструкцию, определиться с размерами. Дадим пошаговую инструкцию, как построить домик для овощей своими руками.
Труба профильная для строительства теплицы – все плюсы и минусы
Труба профильная имеет в поперечном сечении квадрат или прямоугольник, по способу изготовления может быть:
- горяче- и холоднодеформированная;
- электросварные, электросварные нагартованные.
Форма, размер, характеристики профтруб регламентируются частью 8639-82 и 8645-68 ГОСТ. Для изготовления профильных труб используются разные металлы, наиболее востребованными в частном и коммерческом строительстве теплиц являются стальные изделия с антикоррозийным защитным покрытием, влагостойкие. Прочность материала обеспечивают 4 ребра жесткости, на которые приходится основная нагрузка от всей конструкции теплицы.
Физико-механические характеристики профильных труб позволяют производить качественный, надежный каркас. Для продления срока службы, сохранения эстетики и целостности теплицы после монтажа сварной конструкции необходимо:
- тщательно очистить жесткой щеткой от накипи;
- обработать наждачной бумагой для удаления даже невидимых следов коррозии;
- промыть растворителем;
- простое число; 9краска 0022.
Полезно знать: ржавчину можно удалить, обработав повреждения уксусной эссенцией. Работать следует в резиновых перчатках и респираторе.
Профильная труба представляет собой деревянный брус с прямой стороной. Форма удобна для крепления листового материала: поликарбоната, стекла, пленочно-каркасных элементов – это значительно облегчает изготовление теплицы из профильной трубы своими руками.
Основные виды профтруб для изготовления теплиц
Целесообразность и выбор размера профтрубы
Цена на профильную трубу зависит от качества стали, размеров, толщины стенки — это недешевое «удовольствие», поэтому важно подобрать оптимальный материал . Каркас теплицы из профильной трубы рационально построить своими руками из профиля с ребрами 40*20, 40*40 мм, толщиной стенки 2 мм, для горизонтальной стяжки можно использовать трубы 20*20 мм, толщина стенки 1-1,5 мм.
Стандартная длина профтрубы 6,05 м, чтобы минимизировать затраты и избежать значительных отходов, перед началом строительства необходимо определиться с проектом теплицы и ее размерами.
Чертеж теплицы из профильной трубы 20*20 мм, основание лучше сделать из проката 40*20 мм
Теплица из профильной трубы своими руками — чертежи и схемы типовых, эргономичных конструкций
Стандартная самодельная теплица из профильной трубы обычно бывает трех видов:
- Пристроен к дому со скатной или асимметричной овальной крышей.
- Отдельно стоящая арочная конструкция.
- Теплица с домиком из профильной трубы с двускатной крышей.
Исходя из указанного размера профтрубы, соответствующая длина здания: 3,4,6,12 м, ширина соответственно: 2, 3, 4, 6 м. Удобный размер для организации двух параллельных кроватей 3-6*3 м, для трех — 3-12*4-6 м. В частном строительстве теплица из металлических труб своими руками имеет востребованный стандарт 3*6 м.
Чертежи теплиц из профильной трубы, с размерами, на ленточном фундаменте
Каркас теплицы из профильной трубы – чертежи и расчеты
Работа в теплице часто идет по принципу: разогнул посмотреть он выпрямился, чтобы посмотреть, выпрямился ли я. Поэтому важно правильно рассчитать высоту конструкции для облегчения и максимального комфорта работы. Оптимально, если человек стоит в полный рост + 300-400 мм.
Детальный чертеж арочного здания
Средняя эргономическая высота арочной теплицы составляет 1,9-2,4 метра, что по сути является радиусом изгиба листа поликарбоната. Вспомните формулу длины окружности: L = π * D, где π — 3,14, D — диаметр = 2 радиуса.
Допустим высота теплицы из профтрубы 2м, тогда L(окружность)=3,14*4=12,56м. Нам нужна половина этой длины — 12,56:2=6,28 м. Но это не рационально при использовании поликарбонатной обшивки, получается, что одного листа длиной 6,0 м мало, придется натачивать небольшую полосу, то же самое со стандартной длиной профтрубы. Во избежание лишних затрат необходимо уменьшить высоту теплицы, рационально, если Н=1,85-1,9.м, при ширине здания 3,7-3,8 м.
Схема теплицы из профильной трубы, своими руками такую конструкцию можно сделать практически без отходов материала
Для двускатной крыши расчет высоты зависит от уклона крыши, для разных регионов, в зависимости от ветровых и снеговых нагрузок, обычно срез составляет 30-45 o. Удобная высота прямой стены – 1,7-2 метра до нижнего края стропила. На примере рассчитаем общую высоту теплицы от профильной трубы до конька.
Допустим, уклон двускатной крыши 30 o, ширина теплицы 4 м. По теореме Пифагора: c 2 = a 2 + b 2 , где c — гипотенуза (длина одного ската), а — полка (перпендикуляр от края рамы из профтрубы до середины), в — полка (высота от конька до прямой стены по перпендикуляру). В нашем случае: а=4:2=2 метра. Из геометрии: катет, лежащий напротив угла 30°, равен половине гипотенузы. Составим уравнение:
in = x, следовательно,
c = 2x, следовательно (2x) 2 = 2 2 + x 2, 4x 2 = 4 + x 2, 3x 2 = 4, x2 = 4:3, x = √1,33 ( 3) = 1,154 м – это длина гипотенузы, значит, катет при = 0,58 м, отсюда общая высота теплицы из профтрубы: 2 + 0,58 = 2,58 м.
Изготовление теплицы из профильной трубы, чертеж стандартного двускатного строения
Обратите внимание на важный нюанс, скат крыши должен быть на 100-300 мм длиннее самой теплицы, следовательно ее длина = 1,154 + 0,1 (0,3) = 1,25-1,45 м — это необходимо учитывать при раскрое профильной трубы для тепличной стропильной системы. ..
О входе
Входить в теплицу лучше с торцевой стороны, высота двери 1,9-2,1 м, ширина 700-800 мм, для удобного внесения рассадных горшков и инструментов. Для зимних теплиц рекомендуется пристроить небольшой тамбур из профтрубы, это поможет избежать потоков холодного воздуха на входе.
Как согнуть профильные трубы для теплицы
Арочные теплицы из профтруб считаются наиболее практичными, имеют хорошие аэродинамические характеристики, поэтому легко переносят снеговые нагрузки и порывы ветра. Проще всего заказать услугу гибки профтруб на специализированном металлобазе, можно купить трубогиб, но делать это нецелесообразно.
Есть популярная технология, как самому согнуть профильную трубу и не деформировать ее. Шаблон радиуса обязателен, должен быть изготовлен заранее.
Способ первый — в любое время года
Песок речной просеивают, промывают, сушат. Разводят костер, кладут металлический лист – импровизированный противень, тонким слоем насыпают песок и поджигают до тех пор, пока не будет испарений с поверхности.
Профтруба обрезается по размеру теплицы, один конец забивается деревянным чопиком, внутрь насыпается песчаник, утрамбовывается постукиванием при заполнении полости до края, другой конец также плотно закрывается заглушкой. С таким наполнителем профильная труба легко гнется своими руками по шаблону, без деформации.
Способ второй — зимний
Технология в точности повторяет первый способ, только вместо песка профтруба для теплицы заполняется водой, оставляется на морозе до образования льда. Затем сгибается по шаблону.
Третий способ простой, но нужно оборудование
Профильная труба разрезается на 2/3 болгаркой, срезы должны располагаться на одинаковом расстоянии друг от друга. Принцип прост: чем круче изгиб теплицы, тем меньше расстояние между срезами. Далее профиль сгибается по заданному радиусу и все швы герметично заделываются сваркой.
Посмотрите полезную идею, как согнуть профильную трубу для теплицы, в видео подробно описано, как сделать трубогиб самостоятельно и сделать дугу нужного размера.
Как сварить теплицу из металлических профильных труб – пошаговая инструкция
Для строительства теплицы своими руками лучше всего подойдет оцинкованная профильная труба с ребрами 40*20 мм, для соединения деталей 20*20 мм. Качественный материал имеет цинковое покрытие снаружи и внутри. Оцинкованная профильная труба для теплиц очень легкая, каркас можно перемещать или перевозить на другой участок, а надежное защитное покрытие предотвращает коррозию. Для крупных конструкций используется стальная оцинкованная труба с армированием, она выдерживает нагрузки от 1 м 2 до 90 кг. Согласно ГОСТу, изделие, изготовленное с учетом всех технологических требований, прослужит 2-3 десятилетия. Качественная оцинковка даже при механических повреждениях: складках, вмятинах, деформациях, сохраняет целостность покрытия, не дает трещин и царапин на основании.
Важно: Детали каркаса теплицы из стальной трубы без защитного покрытия рекомендуется собирать сваркой. Соединять оцинкованные элементы лучше на болтовое соединение и специальные соединительные элементы, уголки.
Теплица из оцинкованной трубы 25х25
Фундамент под теплицу из профтрубы
Конструкции теплиц из профильной трубы часто устанавливают на ленточный фундамент, но окончательный выбор зависит от геодезических исследований участка . В эконом-варианте можно использовать столбчатое основание.
Очищаем участок от мусора, сорняков, выкорчевываем корни, размечаем столбиками, натягиваем веревку по периметру, снимаем плодородный слой почвы, толщиной 300 мм. Выкапываем траншею глубиной 700-800 мм, выравниваем дно, засыпаем песком и щебнем, утрамбовываем.
Каркас собираем из гофрированной арматуры сечением 8-12 мм в зависимости от масштаба здания. Устанавливаем опалубку, сбиваем щиты из необрезной доски, влагостойкой фанеры, можно использовать прочные пластиковые панели. Проверяем геометрию, фиксируем откосами, стягиваем по верху брусками. Заливаем бетоном, вставляем закладные, к ним привязываем каркас, оставляем до полного формирования на 4 недели.
Схема устройства фундамента и способ крепления каркаса
Как сварить теплицу из профильной трубы своими руками
Делаем деталировку по чертежу, вырезаем элементы в размер. На ленту укладываем 2 слоя рубероида, делаем обвязки по периметру, привариваем их к закладным. Сгибаем детали по выбранной технике, дуги устанавливаем строго перпендикулярно фундаменту и крепим к обвязке. Рекомендуемое расстояние между арками 900-1000 мм. С лицевой стороны оформляем входной проем профилем, с другой усиливаем конструкцию поперечными балками.
На фото как собрать каркас теплицы из профильной трубы 20х40 мм
Укладываем обрешетку из профиля 40*20, 20*20 мм поперек арочной конструкции, это послужит основой для листовой укрывной материал и укрепит каркас. На прогоны с помощью саморезов крепим стыковочный пластиковый профиль, вставляем в пазы поликарбонат, толщиной 6-12 мм, фиксируем дюбелями. Скрепляем края термошайбами. Для вентиляции следует сделать форточки. Лучше по 2-3 с каждой стороны. Аксессуары для комфортного открывания проемов можно купить в специализированных магазинах.
В завершение видео-инструкция с подробными пояснениями, как своими руками сварить каркас теплицы, основание и стены.
Обвязка, армирование, стропильная система, покраска.
Высокая цена готовой продукции может стать серьезным препятствием для установки теплицы. В такой ситуации можно сделать теплицу из профильной трубы своими руками. Фото конструкций и чертежи можно легко найти в Интернете. Однако собрать теплицу без соответствующих знаний будет непросто.. Предлагаем вам ознакомиться с особенностями разработки чертежей, порядком монтажных работ и выбора места для установки теплицы.
Читайте в статье
Преимущества и недостатки строительства теплицы из профиля своими руками
Наверняка каждый из вас задумывался, стоит или нет браться за такую задачу. Для лучшей мотивации приведем несколько причин, которые будут хорошим стимулом для создания такого здания:
- Уникальность. На самодельные теплицы из профильной трубы проектный чертеж разрабатывается конкретно под конкретный участок. Вы всегда можете изменить не только размер, но и форму теплицы.
- Наличие … Часто стоимость уменьшается вдвое.
- Прочность. На этапе разработки проекта теплицы из профильной трубы проще внести необходимые изменения, чем дорабатывать готовые решения.
Из недостатков следует отметить увеличение сроков строительства, так как приходится тратить время не только на сборку отдельных элементов, но и на их изготовление.
Как выбрать место для теплицы
При выборе места расположения теплицы следует учитывать следующие правила:
- зимнюю теплицу следует устанавливать ближе к дому, чтобы упростить подключение к системе отопления и снизить стоимость приобретаемого оборудования и расходных материалов;
Внимание! Расположение спиной к стене является наименее дорогим.
- стоит отказаться от низменных, открытых площадок или мест со значительным уклоном;
- при наличии на участке зон с разным грунтом стоит отдать предпочтение песчаному грунту, не способствующему застою воды. Глинистая почва требует специальной подготовки перед установкой теплицы;
- следует отказаться от мест, где грунтовые воды расположены выше 1,5 м от поверхности.
Комментарий
Задать вопрос
» Проследите за своим участком и выберите для установки теплицы хорошо освещенное место, где не застаивается дождевая вода и есть защита от сильных порывов ветра.
»
Определившись с местом установки, стоит правильно расположить теплицу относительно сторон света. Выбор будет зависеть от конструктивных особенностей навесной конструкции:
- односкатная теплица имеет уклон крыши на юг ;
- продольная ось двускатного или арочного сооружения направлена с севера на юг. Отклонение не должно превышать 15-20°.
Выбор типа конструкции теплицы из профильной трубы
Приступая к изготовлению теплицы из профильной трубы своими руками, разрабатываются чертежи шатровой или арочной конструкции. Арочная теплица предполагает наличие специального производства, так как самостоятельно придать требуемую форму сложно. К достоинствам таких конструкций можно отнести простоту сборки при наличии криволинейных деталей. К недостаткам можно отнести ограниченную функциональность из-за невозможности посадки высокорослых растений у стен.
Тентовые теплицы отличаются простой конструкцией. В их составе отсутствуют изогнутые элементы, что значительно упрощает процесс изготовления. Несмотря на наличие в продаже готовых изделий, многие стремятся сделать своими руками шатровые теплицы из профильной трубы. В такой конструкции можно высаживать растения разной высоты.
Внимание! Вальмовые теплицы дороже арочных, так как для их строительства требуется больше основного и укрывного материала.
Каким материалом обшить теплицу из профильной трубы своими руками: фото и особенности возможных вариантов
Чтобы было легче выбрать подходящий укрывной материал, предлагаем ознакомиться с возможными вариантами… Предпочтение можно отдать:
- поликарбонат . Оптимальный вариант теплицы из профиля 20×40 мм. Отличается оптимальным соотношением прочностных характеристик и веса. Обеспечивая достаточное прохождение солнечного света и хорошо сохраняя тепло внутри теплицы, поликарбонат в 200 раз прочнее стекла. Имея в наличии нож или ножницы, каждый может разрезать поликарбонат по размеру своими руками.
Совет! При выборе подходящего укрывного материала следует учитывать свои финансовые возможности и желаемые эксплуатационные характеристики теплицы.
Связанная статья:
Что такое теплицы из поликарбоната, критерии выбора теплицы из поликарбоната, ведущие производители готовых теплиц из поликарбоната, популярные разновидности теплиц из поликарбоната с открывающейся крышей — читайте в публикации.
Составление габаритных чертежей теплицы из профильной трубы и создание сметы
Чаще всего эскиз будущей теплицы разрабатывается с учетом стандартных размеров. Однако при детальном изучении чертежа теплицы из профильной трубы с размерами могут быть внесены определенные коррективы с учетом ее расположения. Предлагаем ознакомиться с особенностями создания чертежей конструкций различной формы.
Подробный чертеж упростит изготовление своими руками
Создание чертежа каркаса из профильной трубы для шатровой теплицы
При разработке чертежа каркаса теплицы из профильной трубы с четырехскатной крышей следует определить угол наклона крыши. Выбор производится с учетом ветровой и снеговой нагрузки, характерной для конкретной местности, и обычно составляет 30–45º. Высота боковых стен выбирается в пределах 1,7-2 м.
При расчете размеров крыши задают угол наклона крыши и ширину будущего здания. Длина ската будет численно равна гипотенузе прямоугольного треугольника, один из катетов которого равен половине ширины теплицы. В этом случае длина ската будет равна половине ширины теплицы, деленной на косинус угла ската, а высота — произведению половины ширины теплицы на тангенс ската крыши. Например, для теплицы шириной 3 м с уклоном крыши 45º расчеты производятся следующим образом:
- длина ската = 1,5 м / cos45º = 2,12 м . Дополнительно предусмотрен нахлест длиной 0,1–0,3 м. Наконец, длина ската с нахлестом 0,3 м будет равна 2,42 м;
- высота крыши = 1,5 м × tg45º = 1,5 м. При высоте боковых стен 2 м общая высота здания составит 3,5 м.
Ширину дверного проема стоит выбирать 0,7–0,8 м. Размеры вентиляционных отверстий должны быть 0,3×0,5 или 0,5×0,5 м. Для зимней теплицы стоит предусмотреть тамбур. Вертикальные стойки должны располагаться через каждые 0,6–1 м. Выбрав наибольшее расстояние, можно снизить стоимость изготовления каркаса. Меньше увеличится срок службы укрывного материала.
Создание чертежа изготовления своими руками теплицы арочной конструкции из профильной трубы
Приступая к расчету, следует определиться с высотой будущей теплицы. Обычно это 1,9–2,4 м. Сама арка, по сути, представляет собой половину правильного круга. При разработке чертежа теплицы из металлопрофиля своими руками следует учитывать, что длина правильной окружности равна
L = 2×π×r, где
- π – 3,14;
- р Радиус окружности. В данном случае это высота будущей теплицы.
Комментарий
Студия ландшафтного дизайна VENUS DESIGN
Задать вопрос
» Стандартная длина поликарбонатных и профильных труб 6 м. Исходя из этого, следует рассчитать высоту будущей конструкции. Ширина будет равна двум высотам.
»
Создание чертежа изготовления своими руками фундамента под теплицу из металлопрофиля
Необходимость обустройства фундамента под теплицу обусловлена малым весом профильной конструкции. Как следствие, при достаточно сильном порыве ветра теплица может улететь. Чертеж основания следует разрабатывать после того, как будут определены размеры каркаса теплицы из профильной трубы.Обычно своими руками обустраивают фундамент, высота которого составляет 0,3-0,8 м. Остальные параметры следует выбирать на 0,2-0,3 м больше размеров теплицы.
Как рассчитать необходимое количество стройматериала при создании теплицы из металлопрофиля своими руками
Для расчета необходимого количества материала потребуется подробная схема теплицы из профильной трубы. Можно сделать разную конструкцию своими руками. Расчет ведется с учетом конструктивных особенностей и геометрических параметров конструкции. Сложим длину всех элементов каркаса, затем полученное значение разделим на стандартную длину профильной трубы.
Комментарий
Студия ландшафтного дизайнера VENUS DESIGN
Задать вопрос
«Планируя строительство теплицы из металлопрофиля с поликарбонатом своими руками, следует учитывать стандартные размеры листов: 2,1 × 6 м и необходимость укладки их с нахлестом 0,6–0,7 м.
»
Как построить теплицу из профильной трубы своими руками
Для качественной сборки теплицы из профиля своими руками следует придерживаться определенной технологии выполнения работ. Предлагаем вам ознакомиться с основными этапами, чтобы вы смогли построить конструкцию, которая сможет простоять достаточно долго.
Какие инструменты нужны для работы
Список инструментов, которые потребуются в процессе изготовления той или иной теплицы, может отличаться. Для сборки каркаса, кроме металлического профиля, стоит подготовить:
- сварочный аппарат мощностью более 3 кВт, если элементы планируется соединять сваркой; шлифовальная машина
- ;
- плоскогубцы;
- молоток;
- отвертка;
- измерительный инструмент. Обязательно наличие угольника для контроля угла, под которым соединяются отдельные элементы, и строительного уровня – для определения их пространственного положения.
Сборка каркаса теплицы из профильной трубы
От качества выполненных работ зависит не только внешний вид смонтированной конструкции, но и срок ее службы. Сборка каркаса теплицы из профильной трубы может производиться разными способами: с помощью резьбовых соединений и с помощью сварки. Предлагаем ознакомиться с нюансами изготовления элементов арочной теплицы и порядком сварки каркаса.
Как сделать профильную трубу для каркаса теплицы в виде дуги
Сформировать дуги для теплицы из профильной трубы можно, обратившись в специализированную компанию. Здесь необходимые манипуляции будут производиться на специальном оборудовании. Для тех, кто планирует все делать своими руками, предлагаем узнать, как правильно согнуть профильную трубу для теплицы без деформации. Для начала следует подготовить шаблон радиуса, а затем воспользоваться одним из следующих способов:
- Первый способ. После просеивания и просушки речного песка прокалите его на металлическом листе, добиваясь полного испарения влаги. Установив с одной стороны профильной трубы деревянный чопик, засыпаем внутрь подготовленный песок. После этого можно придать профтрубе нужную форму без риска деформации. Использовать метод можно в любое время года.
- Второй способ актуален для зимы. Вместо песка используется вода, которую заливают в трубу и ждут, пока она замерзнет. После этого заготовка сгибается по шаблону.
- Третий способ . С помощью болгарки на профильной трубе делают надрезы на 2/3 ширины на равных расстояниях. Последние подбираются с учетом величины прогиба кровли. После этого профтруба сгибается, а срезы завариваются.
Как сварить каркас теплицы из профильной трубы своими руками
Если вы решили сварить теплицу из профильной трубы своими руками, то работы можно выполнять в следующей последовательности.
Иллюстрация | Описание действия |
| Необходимо подготовить и нарезать по размеру необходимое количество профильных труб необходимого сечения. |
Выравниваем элементы боковой стенки в соответствии с чертежом. | |
| Мы контролируем пространственное положение каждого элемента. |
| Свариваем элементы между собой. Режим процесса выбирают в зависимости от толщины стенки и материала, из которого изготовлены профильные трубы. |
| Делаем вторую стенку таких же размеров. |
Как обшить каркас теплицы из профильной трубы своими руками
Если в качестве материала покрытия выбран поликарбонат, работы можно выполнять в следующей последовательности.
Если на участке есть теплица, значит, на столе будут свежие овощи, от выпадения снега и до первых заморозков. Его можно купить, но лучше приготовить его самостоятельно по своему вкусу. Как сваривается теплица, видео показано без подробностей. А для новичков в этом деле они важны для понимания нюансов процесса.
При одинаковой прочности они на 25% легче швеллеров и двутавров. Конструкции из профильных труб имеют следующие преимущества:
- благодаря квадратному сечению элементов каркас обладает высокой устойчивостью к деформации во всех направлениях;
- парник или парник можно изготовить самостоятельно, так как для монтажа не требуются профессиональные навыки;
- собранная конструкция способна выдерживать значительные нагрузки;
- материал не гниет, не поражается плесенью и грибком;
- при одинаковом весе их сопротивление изгибу за счет ребер жесткости на 30% выше, чем у аналогов с круглым сечением;
- структура профиля устойчива к перепадам температур; Сварные конструкции
- более надежны, чем болтовые.
За многолетнюю эксплуатацию недостатков не обнаружено. Однако в северных районах были случаи, когда под тяжестью мокрого снега не выдерживали крепления кровли. Если регулярная уборка крыши невозможна, рекомендуется уменьшить расстояние между фермами.
Выбор профильной трубы
Ассортимент стальных профилей представлен оцинкованной, окрашенной, необработанной продукцией. Считается, что трубы с покрытием служат дольше. Однако в сварных конструкциях в местах стыков защитный слой выгорает, и металл начинает быстро ржаветь. Поэтому нецелесообразно выбирать трубы с покрытием. Необработанный профиль обойдется дешевле, а покрасить его можно будет самостоятельно после завершения монтажа каркаса.
Если размеры теплицы не превышают 6×2×2 м, достаточно трубы с кромкой 25 мм и стенкой 2 мм. Для больших габаритов выбирают профиль 40×20×2 или 40×40×2 мм. Для горизонтальных стяжек подойдет труба 20×20×1-1,5 мм.
Выбор формы конструкции
Прежде чем приступить к созданию проекта, следует определиться с внешним видом теплицы.
Существует множество различных форм, но чаще всего выбирают следующие варианты:
- Теплицы с двускатной крышей позволяют использовать всю площадь. За счет изменения угла наклона кровли легко решается вопрос уборки снега. Однако из-за сложности конструкции увеличивается расход материалов.
- Арочная теплица – самый популярный вариант. Не боится сильного ветра, легко и быстро собирается. Но с него нужно регулярно счищать снег, а для гибки профильных труб понадобится специальный инструмент.
- А-образные конструкции похожи на снятую двускатную крышу. Собирается на раз-два, но о проблемах со снегом можно забыть. Но в такой теплице неудобно работать, а часть земли у стен использовать нельзя.
- Односкатные теплицы имеют наклонную в одну сторону крышу. Обычно пристраивают к дому и используют для выращивания рассады. Преимущества и недостатки те же, что и у двускатного варианта.
Помимо перечисленных форм, любители экзотики строят шатры, купола и прочие чудеса. Скорость созревания урожая и его качество в этих хоромах не увеличиваются, а сложность монтажа и стоимость материалов возрастают.
Размеры и расчет количества материала
Чтобы правильно сварить теплицу из профильной трубы, при составлении проекта нужно отталкиваться от ее длины и количества основных элементов. Так как арки необходимо устанавливать через каждый 1 метр, то, например, для 6-метровой конструкции их потребуется семь. Стандартная длина профильной трубы 6010 мм. Несложно подсчитать, что можно согнуть полукруг радиусом 1,9метрах от него. Чтобы не переводить в отходы дорогой материал, следует выбирать высоту арочной конструкции 1,85 – 1,9 м при ширине в нижней части 3,7 – 3,8 м. При таких размерах нет необходимости резать ее листы при обшивке с поликарбонатом, размер которого 6×2,1 м.
Чтобы максимально использовать трубы при строительстве двускатной теплицы, высоту ее стенки при угле наклона кровли 30 — 45⁰ выбирают равной 1,7 — 2 м, а ширину — 4 м. .Длина склона составит 2,25 — 2,45 м. точки дуг и в середине склонов. С каждой стороны по 2 штуки. Задняя стенка усилена двумя поперечинами. На фасаде людка (коробка, фрамуга) для двери. Исходя из его размеров, рассчитывается номер вспомогательного профиля.
Фундамент теплицы
В зависимости от массивности конструкции фундамент теплицы делают из дерева, кирпича, бетона. Фундамент нужен для того, чтобы теплицу не опрокинул ветер и для защиты от проникновения грызунов и других вредителей. Для небольших конструкций его делают из деревянного бруса.
Последовательность:
- Камни, мусор, растительность удаляются с выбранного участка.
- Разметка осуществляется вбитыми колышками, соединенными резьбой.
- Если грунт представляет собой сплошное основание, его укладывают без заглубления. В противном случае придется копать траншею на глубину штыка лопаты.
- Его дно трамбуют, а треть высоты засыпают песком или гравием.
- Бруски нарезаются в соответствии с размерами теплицы и пропитываются антисептиком. Можно использовать битум, медный купорос, машинное масло.
- Для сборки короба используются металлические уголки или длинные саморезы.
- После укладки в траншею ее выравнивают по горизонтали с помощью насыпанного песка и земли.
- В углах коробки просверливают отверстия, в которые вставляют метровые металлические прутья и забивают их в землю.
- Зазоры между стенками траншеи и фундаментом засыпают, брусья закрывают рубероидом или другим гидроизоляционным материалом.
Для массивных конструкций закладывается упрощенный вариант ленточного фундамента. После очистки и разметки места установки теплицы на штык лопаты выкапывается неглубокая траншея. Дно засыпается песком, из профилей забиваются секции для крепления стоек. Армокаркас делать нет смысла, так как даже очень большая теплица не такая тяжелая, чтобы укреплять фундамент. Опалубку делают из обрезков фанеры, досок, пластиковых листов. После заливки траншеи, пока бетон не схватился, нужно проверить ровность поверхности фундамента и при необходимости выровнять ее.
Изготовление каркаса теплицы
Чтобы сварить арочную теплицу из профильных труб, нужно уметь их гнуть. Данная услуга может быть оказана на металлобазе. Вариант приобретения дорогой специальной машины можно не рассматривать. Чтобы сделать арочные столбы своими руками, вам понадобится шаблон необходимого радиуса. Изгиб трубы без деформации возможен тремя способами:
- Отрезок нужной длины заклинивается с одной стороны деревянной пробкой. Через другой конец внутрь засыпается тщательно просеянный песок до полного его заполнения. После установки заглушки труба готова к изгибу по шаблону.
- Если операция проводится зимой, вместо песка насыпается вода. Когда мороз превращает его в лед, профиль можно согнуть.
- На трубе через равные промежутки болгаркой делают надрезы глубиной 2/3 ее толщины. Чем меньше радиус, тем больше разрезов. После гибки все швы свариваются.
Стойки для двускатных конструкций можно собирать из нарезанных по размеру отрезков, но лучше их делать из цельных труб. Сначала делается угловой срез посередине плети и профиль сгибается под углом 60⁰. На расстоянии 1700 мм от концов делаются такие же надрезы, чтобы трубу можно было согнуть на 30⁰. Если зазоры большие, в них при сварке укладывают отрезки проволоки.
Передние и задние стойки с приваренными поперечинами, дефлекторы, двери устанавливаются в первую очередь. Их необходимо устанавливать по отвесу строго перпендикулярно, иначе может перекоситься вся конструкция. На бетонном основании их приваривают к закладным, а к деревянному основанию крепят металлическими уголками. После установки промежуточных стоек каркас обвязывается стяжками.
Обшивка стен и крыши
Для покрытия теплиц используется сотовый поликарбонат толщиной от 4 до 10 мм. Сезонные теплицы обшивают материалом 4 и 6 мм, а зимние варианты – 8 и 10 мм. Чтобы листы не провисали под тяжестью снега, точки крепления поликарбоната 4 мм располагают с интервалом 40-50 см, поликарбоната 6 мм — 70 см. Для более толстых листов допускается увеличение расстояния до 1 см. м допускается.
Последовательность покрытия:
- Распаковав листы, нужно определить, с какой стороны имеется защитное покрытие.
- После разрезания листа на его конец, который будет внизу, наклеивается перфорированная лента, не препятствующая стеканию конденсата по каналам. Герметизация верхнего торца, чтобы дождевая вода не попала в ячейки, осуществляется скотчем.
- Подготовленный поликарбонатный лист крепится к фасаду кровельными саморезами. При использовании варианта с пластиковыми термошайбами необходимо предварительно просверлить отверстия на 2 мм больше диаметра шурупа. Это предотвратит коробление обшивки от теплового расширения поликарбоната при изменении температуры.
- Вырезаны отверстия для форточек и дверей.
- Таким же образом выполняется облицовка задней стенки.
- Поликарбонат на крыше и боках теплицы укладывается защитным слоем вверх и фиксируется кровельными саморезами. Соседние листы перекрываются.
При обшивке полиэтиленовой пленкой ее скрепляют планками, вкрученными саморезами или специальными для арочных конструкций обручами.
Двери и форточки
Для эффективного проветривания теплицы размером 3×6 м необходимо установить 3 – 4 форточки 40×120 см. Схема расположения этих форточек должна быть предусмотрена на этапе проектирования, чтобы не приспосабливаться к пролетам готового Рамка. Вентиляционные отверстия лучше устанавливать в верхней части теплицы на боковых стенках.
Подготовка начинается с вырезания прямоугольного куска поликарбоната из кожи. Желательно попасть в проем между элементами каркаса, но достаточно близко расположенной горизонтальной поперечины. По размерам листа делается рамка для форточки из уголка или профиля. Поликарбонат крепится саморезами, ими же прикручиваются петли к верхним углам. Снизу приваривается кусок цепи, с помощью которой форточка будет фиксироваться в открытом состоянии.
Для эффективного проветривания теплицы размером 3×6 м необходимо установить 3 – 4 форточки 40×120 см
После удаления заусенцев напильником края поликарбоната оклеиваются скотчем. Затем нужно вставить окно на место и убедиться, что ничто не мешает его движению. После проверки свободные части шарниров крепятся к поперечине.
Дверь собирается по той же технологии, но рама усиливается одним или двумя ригелями. Он вставляется в подготовленную к сварке рамы скважину. Если вы планируете использовать садовую тележку, ширина составляет 1 м, если нет, то достаточно 0,6 м.
Заключение
Самостоятельная сварка теплицы из профильной трубы не так сложна, как кажется на первый взгляд. Для производства работ достаточно иметь инвертор, болгарку, электродрель и уметь ими пользоваться. Любой экономный хозяин может найти и другие мелкие инструменты. При составлении проекта следует учитывать, что использование прямоугольных труб вместо квадратных позволит сократить расход материала на 10 – 20 %.
Видео как сделать теплицу своими руками
Металлическая теплица | Комплекты для строительства теплиц
Worldwide Steel производит теплицы со стальным каркасом всех форм и размеров. Поскольку наши комплекты для теплиц полностью настраиваются, вы можете решить, что вы хотите выращивать, сколько места вам потребуется, и (благодаря нашим простым в сборке комплектам для теплиц) построить конструкцию своими руками — даже если вы ты новичок.
За более чем 30 лет работы консультанты по всему миру приобрели глубокие знания рынка теплиц и используют эти знания, чтобы помочь вам разработать именно тот комплект теплиц, который вам нужен, независимо от вашего климата, условий или целей.
Несмотря на то, что мы можем помочь вам спроектировать что угодно, от навесов для теплиц на заднем дворе до очень больших теплиц, компания Worldwide Steel Buildings уделяет основное внимание рынку производственных садовых теплиц для использования как в гидропонных, так и в негидропонных теплицах. И наш каркас, и наши панели из поликарбоната чрезвычайно прочны и долговечны, поэтому ваши растения защищены от непогоды, влаги и разрушения конструкции.
Комплект теплиц со стальным каркасом Долговечность
Поскольку материалы вторичного каркаса нашего комплекта теплиц оцинкованы, они не подвержены гниению древесины, вредителям или повреждению влагой, как обычные конструкции теплиц. Наши производственные теплицы и теплицы адаптированы к вашим конкретным потребностям, поэтому независимо от того, что вы выращиваете, вы можете быть уверены, что ваша теплица прослужит вам долго.
Несмотря на то, что комплект теплицы изготовлен из меньшего количества стали, чем обычное стальное здание, поскольку его обшивка изготовлена из поликарбоната, материал стального каркаса вашей теплицы достаточно прочный, чтобы выдерживать любые воздействия окружающей среды. Это отличается от стандартной теплицы из ПВХ, которая может позиционироваться как менее дорогая, но с гораздо большей вероятностью потребует ремонта и обслуживания на протяжении многих лет. Если вы хотите, чтобы ваш вегетационный период продлился, вам подойдет стальной каркас теплицы.
Кроме того, все наши изготовленные на заказ стальные теплицы имеют 50-летнюю гарантию, так что вы можете быть уверены, что они выдержат испытание временем.
Универсальность наших конструкций металлических теплиц, сделанных своими руками
Независимо от того, расширяете ли вы свою коммерческую теплицу или только начинаете осваивать мир выращивания в теплицах для хобби, вы знаете, насколько важен солнечный свет для вашего тепличного пространства.
Конструкция с прозрачными пролетами компании Worldwide Steel Buildings обеспечивает более широкое расстояние между колоннами, чем стандартное расстояние 5–6 футов, что дает вам больше свободного пространства и пропускает больше света в вашу теплицу.
Мы поставляем полные комплекты каркаса, позволяющие использовать сплошные или прозрачные панели по вашему выбору. Мы также можем напрямую сотрудничать с нашим поставщиком поликарбонатных панелей, что позволяет получить более полный пакет.
Кроме того, наши здания действительно индивидуальны, независимо от того, что вы хотите сделать своими руками. От теплиц для хобби и приусадебных теплиц до коммерческих садовых теплиц, от переносных теплиц до больших теплиц с закрытым входом, Worldwide Steel может помочь вам разработать теплицы по индивидуальному заказу для необходимого вам пространства для выращивания.
Все наши здания с металлическим каркасом доступны с остроконечной, односкатной или асимметричной крышей с возможностью добавления навеса и выступов. Главные рамы могут поставляться оцинкованными или окрашенными, а вторичные рамы могут быть изготовлены из оцинкованной трубы, cees или дерева.
Маленький секрет: наши наборы для теплиц своими руками предназначены не только для выращивания в теплицах. Если вы ищете солнечную комнату для своего дома, вы можете сотрудничать с нами, чтобы спроектировать стальную каркасную конструкцию с поликарбонатным листом, чтобы прикрепить ее к вашему дому. Оттуда вы даже можете скрыть более типичные черты конструкции теплицы, обшив ее деревянными панелями.
В Worldwide Steel наши строительные комплекты действительно индивидуальны — в интересах тепличных растений и их владельцев.
Галерея
Почему для вашего проекта Grow House нужно выбирать весь мир?
Качество
Высококачественная продукция на протяжении всего строительного процесса.
Долговечность
Прочные материалы с 50-летней гарантией на конструкцию.
Опыт
Более 100 лет опыта строительства.
Прямое преимущество с завода
Поставляется напрямую с нашего завода.
Сила
Предназначен для работы в суровых погодных условиях.
Простота сборки
Разработан для простой модульной сборки.
Универсальность
100% полезного пространства зачищено до пика.
Дизайн
Разработан в соответствии с требованиями по нагрузке и нормам для вашего региона.
Служба
Специализированная поддержка от первого телефонного звонка до финальной сборки.
Значение
Самые долговечные металлические строительные наборы по доступной цене.
Свяжитесь с одним из наших опытных консультантов по производству теплиц сегодня, чтобы получить бесплатное предложение, чтобы приступить к сборке стальной теплицы/тепличного дома. Звоните 816-788-6905 или
нажмите здесь , чтобы заполнить нашу контактную форму.Оцинкованный профиль для теплиц
Содержимое
- 1 Плюсы и минусы использования оцинкованного профиля при строительстве теплицы
- 2 Что такое омега-профиль
- 3
Сборка профильного каркаса теплицы
- 3. 1 Изготовление торцевых стен
- 3.2 Сборка профильного каркаса теплицы
- 3.3 Усиление рамы дополнительными ребрами жесткости
- 4 Поликарбонатная обшивка
- 5 Отзывы дачников о профильных каркасах для теплиц
Каркас – это основная конструкция любой теплицы. Именно к нему крепится облицовочный материал, будь то пленка, поликарбонат или стекло. От материала, из которого изготовлен каркас, зависит долговечность конструкции. Каркасы изготавливаются из металлических и пластиковых труб, деревянных брусков, уголков. Однако более популярным для теплиц считается оцинкованный профиль, отвечающий всем строительным требованиям.
Плюсы и минусы использования оцинкованного профиля при строительстве теплицы
Как и любой другой строительный материал, оцинкованный профиль имеет как свои преимущества, так и недостатки. Больше всего материал получает положительных отзывов от дачников. В частности, это обусловлено следующими пунктами:
- Каркас теплицы из профиля может собрать любой любитель без опыта строительства. Из инструмента вам понадобится только электролобзик, электродрель и шуруповерт. Больше всего этого можно найти в подсобке каждого хозяина. В крайнем случае можно вырезать детали из профиля обычным напильником по металлу.
- Большой плюс в том, что оцинкованная сталь меньше подвержена коррозии, ее не нужно красить и обрабатывать антикоррозийным составом.
- Каркас теплицы из профиля получается легким. При необходимости всю собранную конструкцию можно переместить в другое место.
- Стоимость оцинкованного профиля в разы меньше металлической трубы, что очень выгодно любому дачнику.
В продаже сейчас есть готовые теплицы из оцинкованного профиля в разобранном виде. Достаточно купить такой конструктор и собрать все детали по схеме.
Внимание! Любая профильная теплица имеет небольшой вес. Во избежание его перемещения с постоянного места или опрокидывания от сильного ветра конструкция надежно крепится к основанию.
Обычно каркас теплицы крепится к фундаменту дюбелями. При отсутствии бетонного основания каркас крепят к отрезкам арматуры, вбитым в землю с шагом 1 м.
Недостатком оцинкованного профиля можно считать низкую несущую способность относительно металлической трубы. Несущая способность профильного каркаса не более 20 кг/м 2 … То есть, если на крыше скопится более 5 см мокрого снега, такой вес конструкция не выдержит. Именно поэтому чаще всего профильные каркасы теплиц делают не с односкатной, а с двускатной или арочной крышей. На этой форме меньше задерживаются осадки.
Что касается отсутствия коррозии, то это понятие также относительно. Профиль не ржавеет быстро, как обычная металлическая труба, главное, чтобы цинковое покрытие оставалось целым. В тех местах, где оцинкованное покрытие было случайно нарушено, со временем металл подвергнется коррозии, и его придется красить.
Что такое профиль омега
В последнее время для теплицы используется оцинкованный профиль «омега». Свое название он получил из-за причудливой формы, напоминающей латинскую букву «Ω». Профиль омега состоит из пяти полок. Многие фирмы выпускают его разных размеров по индивидуальному заказу потребителя. Омега часто используется при возведении вентилируемых фасадов и кровельных конструкций. Благодаря простоте монтажа профиля своими руками и повышенной прочности его стали использовать при изготовлении каркаса теплиц.
Благодаря своей форме «омега» может выдерживать больший вес, чем обычный профиль. Это увеличивает несущую способность всего каркаса теплицы. Среди строителей «омега» получила еще одно прозвище — шляпный профиль. Для производства «омеги» используется металл толщиной от 0,9 до 2 мм. Наиболее популярны изделия с толщиной стенки 1,2 мм и 1,5 мм. Первый вариант используется при возведении слабых, а второй – усиленных конструкций.
Сборка профильного каркаса теплицы
Решив облагородить свой придомовый участок теплицей из оцинкованного профиля, лучше, конечно, отдать предпочтение «омеге». Перед покупкой материала обязательно нужно составить точный чертеж всех деталей конструкции и саму схему теплицы. Это упростит процесс будущего строительства и позволит рассчитать необходимое количество профилей.
Изготовление торцевых стенок
Сразу стоит отметить, что если для каркаса теплицы выбран профиль «омега», то крышу лучше делать двускатной. Арочные конструкции сложно согнуть самостоятельно, к тому же «омега» при сгибании ломается.
Торцевые стенки определяют форму всей рамы. Чтобы они были правильной формы, все детали раскладывают на ровной площадке. Любой изъян конструкции повлечет за собой перекос всего каркаса, к которому закрепить поликарбонат будет невозможно.
Дальнейшие работы выполняются в следующем порядке:
- Из отрезков профиля на ровной площадке выкладывается квадрат или прямоугольник. Выбор формы зависит от размера теплицы. Сразу нужно отметить, где будет низ и верх получившегося каркаса.
Внимание! Перед креплением деталей в один каркас измерьте рулеткой расстояние между противоположными углами. Для правильного квадрата или прямоугольника разница в длине диагоналей не должна превышать 5 мм.
- Оцинковка достаточно мягкая и не требует дополнительного сверления для закручивания шурупов. Концы деталей каркаса вставляются друг в друга и просто стягиваются минимум двумя саморезами на каждом углу. Если каркас неплотный, соединения дополнительно усиливаются саморезами.
- От центра верхнего элемента каркаса проводят перпендикулярную линию, обозначающую конек крыши. Сразу нужно измерить расстояние от вершины, то есть конька, до соседних углов рамы. Это должно быть то же самое. Далее эти два расстояния суммируются и по полученному результату измеряется длина профиля, после чего они отпиливаются ножовкой или лобзиком. В полученной заготовке строго по центру выпиливаются боковые полки и там же сгибается профиль, придавая ему форму двускатной крыши.
- Получившуюся крышу крепим к каркасу саморезами. Для усиления конструкции углы каркаса по диагонали усиливаются ребрами жесткости, то есть срезы профиля прикручиваются наискосок. Задняя стенка готова. По такому же принципу делается передняя торцевая стенка идентичного размера, только дополняется двумя вертикальными стойками, образующими дверной проем.
Совет! Дверная коробка собирается по тому же принципу из профиля, только делать это лучше после изготовления дверного проема во избежание ошибок в размерах.
- Закончив работу с торцевыми стенками, вырежьте куски профиля и, надрезав по центру, загните дополнительные коньки, такого же размера, как и для торцевых стенок. Здесь нужно точно рассчитать количество коньков. Ширина поликарбоната 2,1 м, но такие пролеты будут провисать и сквозь них будет падать снег. Коньки оптимально устанавливать с шагом 1,05 м. Их количество по длине теплицы подсчитать несложно.
Последнее, что нужно подготовить перед сборкой каркаса, это 4 куска профиля размером с теплицу. Они нужны для скрепления торцевых стен между собой.
Сборка профильного каркаса теплицы
Сборку каркаса начинают с установки обеих торцевых стенок на их постоянное место. Чтобы они не упали, их подпирают временными опорами. Торцевые стены соединяют подготовленными 4 длинными профилями. Верхние углы противоположных стен скрепляют двумя горизонтальными заготовками, и то же самое проделывают с двумя другими заготовками, только внизу конструкции. В результате получается еще непрочный каркас теплицы.
На нижнем и верхнем вновь установленных горизонтальных профилях делают отметки через 1,05 м. В этих местах крепятся стоечные ребра жесткости каркаса. На эти же стойки закрепляют подготовленные коньки. Коньковый элемент устанавливается последним в самом верху по длине всей теплицы.
Усиление рамы дополнительными ребрами жесткости
Готовая рама достаточно прочна, чтобы противостоять умеренному ветру и дождю. При желании его можно дополнительно усилить ребрами жесткости. Из кусков профиля делают распорки, после чего их закрепляют по диагонали, усиливая каждый угол каркаса.
Поликарбонатная оболочка
Обшивка каркаса поликарбонатом начинается с крепления замка к профилю, в местах стыков листов. Замок просто прикручивается саморезами с резиновыми прокладками.
Внимание! Саморезы по листу поликарбоната затягиваются с шагом 400 мм, но перед этим его необходимо просверлить.
Укладку поликарбоната оптимально начинать с крыши. Листы вставляются в пазы замка и прикручиваются к профилю саморезами с пластиковыми шайбами.
Все поликарбонатные листы должны быть равномерно прижаты к каркасу саморезами. Важно не переусердствовать, чтобы лист не треснул.
После закрепления всех листов остается защелкнуть верхнюю крышку замка и снять защитную пленку с поликарбоната.
Внимание! Укладка поликарбоната осуществляется защитной пленкой снаружи, а торцы листов закрываются специальными заглушками.
На видео показано изготовление каркаса теплицы из профиля:
Теплица полностью готова, осталось заняться внутренним обустройством и можно выращивать любимые культуры.
Отзывы дачников о профильных рамах для теплиц
Стрельцов Сергей, 39 лет Усолье-Сибирское
Про омега-профиль слышал давно, вот и решил построить из него теплицу. Взял под заказ мощный, толщиной 2 мм для надежности. Рама оказалась надежной, не шатается. Первую снежную зиму я пережил отлично.
Добророднов А.В., 57 лет, г. Новосибирск
Теплица с оцинкованным каркасом стоит во дворе 5 лет. За это время наблюдается слабое проявление ржавчины в местах крепления саморезов. В целом все нормально. За все время многоснежных зим на крыше не образовалось ни одного прогиба.
полное описание процесса, чертежи с размерами, полив и отопление (Фото и Видео) Сделайте теплицу из поликарбоната своими руками 8 метров.
Собранная своими руками теплица из поликарбоната (в том числе арочная) позволяет круглый год выращивать на своем участке овощи и фрукты, богатые витаминами, даже зимняя погода не помешает этому, если использовать отопление и искусственное отопление.
Легко и быстро монтируется на фундамент, выглядит аккуратно и при правильном уходе может прослужить долгие годы.
Его не составит труда построить своими руками из оцинкованного или стального профиля (подойдет и алюминий). Это позволит оптимально совместить необходимые габариты, обустроить желаемое отопление или искусственное отопление.
Также в теплице должна быть предусмотрена вентиляция (например, форточка), чтобы можно было организовать вентиляцию.
Поликарбонат на выбор
Теплицы, построенные из поликарбоната, можно разделить на два разных вида, в зависимости от того, какой материал был выбран в качестве конструкции каркаса – бывают теплицы из оцинкованного или деревянного профиля.
При этом в обоих случаях можно оборудовать обогрев и обогрев при необходимости.
Как правило, используются либо оцинкованные профили, либо деревянные бруски. По сравнению с деревом оцинкованный профиль (как и алюминий) имеет больше преимуществ.
Трудно согнуть или повредить, в отличие от дерева.
Он не только более устойчив, но и прост в сборке. Поликарбонат имеет стандартные размеры и практически не подвергается коррозии, ему не вредит зимняя погода. Поэтому владельцы своих участков предпочитают делать именно такую рамку.
Примерные образцы, чертежи и проекты разных видов теплиц, в которых указаны размеры, вы можете посмотреть на фото и видео.
Перед началом монтажа и изготовления рекомендуется тщательно спланировать все размеры, начертить чертеж и конструкцию каркаса. Продуманы крыша (включая навес) и фундамент, стеновая часть, отопление и обогрев, инструмент для изгиба дуг при необходимости. Также необходимо продумать, как можно усилить конструкцию теплицы.
На фото ниже представлены чертежи теплицы из поликарбоната, на которых также указаны размеры конструкции.
Разметку следует проводить с учетом того, что стандартный размер поликарбоната 2,1 на 12 метров.
Кроме того, в такой конструкции может быть предусмотрено окно, за счет которого значительно улучшится вентиляция.
Все это необходимо включить в чертеж, по которому будет производиться сборка.
Поликарбонат считается оптимальным материалом для теплицы благодаря высокой эффективности прозрачности и способности хорошо рассеивать солнечные лучи, кроме того, на него не действует нагрев.
Из него собирается стеновая часть, крыша и стены. Конструктивно этот материал состоит из сот, в них может проникать грязь и пыль.
Чтобы этого не произошло, все края должны быть закрыты специальным пластиковым профилем.
Построить теплицу из поликарбоната по заранее нарисованному чертежу довольно просто.
Приобретая поликарбонат в магазине, не стоит полностью доверять заверениям продавца.
Размер лучше проверить самостоятельно и штангенциркулем измерить его толщину, которая не должна быть меньше 4 мм.
Также качество поликарбоната можно узнать по его весу.
Если вес стандартного листа менее 10 кг, то это, скорее всего, облегченный вариант, не обладающий хорошей прочностью, а значит, не будет долговечным и ему может навредить зимняя непогода.
Также следует учитывать предварительный проект, в котором следует отразить, какой формы будет теплица из профиля для гипсокартона: пристенная, арочная, односкатная или двускатная, а также размеры вся конструкция, крыша считается отдельно.
Вы можете посмотреть видео о том, как правильно выбрать этот материал.
Перед началом сборки и строительства теплицы необходимо составить чертеж, в котором будут отражены все ее конструктивные особенности и размеры, а также вентиляция, отопление и обогрев.
Необходимо определить будущий фундамент и фундамент.
Рассмотреть оптимальную вентиляцию и, при необходимости, вариант отопления искусственным отоплением при длительном сохранении зимней погоды.
Сборку и установку следует начинать только после тщательной проверки чертежа.
Теплица с деревянным каркасом
Определив размеры будущей конструкции и взяв в качестве материала каркаса деревянные бруски, перед началом строительства следует сделать на местности разметку для фундамента и фундамента.
Для этого вам понадобятся обычные деревянные колышки и прочная веревка.
В углы нужно будет вбить деревянные колья и прочно стянуть их шпагатом. Далее следует наметить дополнительные технологические точки для отверстий под несущую раму.
Для изготовления каркаса необходимо не менее 4 точек по длине теплицы, а по ширине достаточно 2 точек. Затем следует построить фундамент.
Под деревянный каркас оптимально подходит фундамент из асбестоцементных труб, предварительно нарезанных на куски по 1,3 метра.
Полученные заготовки в вертикальном положении вставляются в подготовленные отверстия. Теперь необходимо своими руками установить в трубы обработанные деревянные бруски.
Все столбы должны быть обработаны специальным защитным покрытием. Также отмечается место для отопления и отопления.
Для изготовления каркаса тщательно подготавливаются доски: их необходимо покрыть с помощью защитного покрытия, после чего они собираются в прямоугольную конструкцию, которая должна прочно соединить все опорные стойки и профили.
В видео ниже рассказывается о сотовом поликарбонате для деревянной теплицы.
После этого переходят к установке стропильного каркаса, к которому будет крепиться сам поликарбонат. Если предусмотрена арочная конструкция и вентиляция, то это необходимо учитывать.
Обрабатываются деревянные детали, для этого берется защитное покрытие, которому не страшна зимняя погода.
Перед монтажом самих листов к каркасу делаем в них отверстия для крепления.
Крыша теплицы дополнительно зашита железными полосами в виде конька под углом 120 град. В отапливаемой теплице технологически предусмотрены проемы для обогрева и обогрева, которые выполнены отдельно.
При монтаже поликарбоната к конструкции следует оставлять минимальный зазор, так как этот материал имеет свойство расширяться под внешним воздействием.
Этот зазор нужно будет заклеить специальной лентой.
При необходимости иметь более теплое помещение здание можно обшить с двух сторон, как снаружи, так и внутри, а также установить отопление или обогрев, при этом следует предусмотреть вентиляцию (например, оконное окно).
Для изготовления дверей потребуются доски шириной не более 5 см. С их помощью нужно будет собрать каркас прямоугольной конструкции.
После этого по контуру каркаса вырезается поликарбонат, к которому крепятся полосы друг напротив друга.
Готовая дверь закрепляется в нужном месте. Таким же образом для лучшей вентиляции можно установить окно. Итак, рамка готова.
Пример изготовления теплицы из поликарбоната с деревянным каркасом своими руками можно посмотреть на видео.
Каркас профильный оцинкованный
Каркас из металлического профиля для теплицы из профиля ПВХ собирается по аналогии с деревянным, так же планируется установка отопления и отопления.
Часто для таких работ требуется гнуть дуги. Более того, согнуть дуги можно даже своими руками, не используя для этого специальные приспособления.
Строительно-монтажные работы начинают своими руками, используя чертеж с того, что все листы поликарбоната вырезаются в полном соответствии с ранее составленным чертежом.
Далее с сотов удаляют всю грязь и мусор, а внизу, на расстоянии 5 см от края листа, аккуратно просверливают небольшие отверстия. Затем лист следует прикрепить к готовой основе. При необходимости его нужно согнуть.
На видео ниже показано, как собирается арочная теплица.
Для удобства заранее подготовленные листы укладывают по кругу возле здания. Как правильно сгибать дуги, можно посмотреть видео в интернете.
Крепление материала к каркасу из металлопрофиля лучше производить с помощью пресс-шайб.
При производстве монтажных работ своими руками следует помнить, что на всех стыках укрепляются специальные защитные профили.
Оптимальная высота готовой теплицы должна быть примерно 3,5 метра, при этом без учета фундамента.
Если боковые стенки будущей теплицы из поликарбоната, то заднюю и основание полностью зашивают досками, фанерой или вагонкой. В этом случае необходимо будет согнуть дуги только наполовину.
Лучше всего его хорошо утеплить для обеспечения оптимального обогрева, а также обработать специальными составами, которые защитят от различных вредителей.
Внешнюю сторону здания и цоколь своими руками защитить козырьком от дождя и влаги, предусмотрев вентиляцию.
При необходимости устанавливается окно, через которое будет идти вентиляция.
При работе с поликарбонатом следует помнить, что этот материал имеет свойство расширяться, а значит должна быть обеспечена вентиляция и вентиляция.
Все отверстия, предусмотренные для крепления материала на основании рамы, необходимо сделать на 2 мм больше.
Те отверстия, которые предназначены для крепления и крепления листа непосредственно к фундаменту, должны быть в 2 раза больше диаметра используемого шурупа.
Такая вентиляция обеспечит нормальную вентиляцию. Подробнее об установке теплицы своими руками рассказано в видео.
Способы крепления поликарбоната
Поликарбонат, к каркасу из различных материалов и к фундаменту, можно крепить несколькими способами.
Самым простым и распространенным считается использование специального поликарбонатного профиля.
Такой Н-профиль свободно крепится ко всем типам рам, после чего в него легко вставляются сами сотовые панели материала.
Листы также можно укладывать на бутилкаучук или резиновые ленты. Это позволяет не только утеплить, но и получить абсолютную целостность всех швов и свести к нулю их продувание.
При таком способе к швам с помощью шурупов нужно будет прикрепить металлические накладки, в том числе и на фундаменте.
При монтаже этого материала следует помнить, как правильно устанавливаются сами листы.
Все швы панели должны быть закрыты накладками, которые помогут равномерно распределить нагрузку от шурупов по всей поверхности.
Теплицы, имеющие деревянные каркасные конструкции, считаются менее прочными, но на практике это не так.
Современные защитные покрытия способны на долгие годы защитить дерево от всевозможных агрессивных воздействий окружающей среды и насекомых.
В любом случае средний срок службы такой постройки 20 лет, а если с деревом что-то случится, то можно собрать новый каркас, закрепив на нем старые поликарбонатные листы.
Примеры монтажа поликарбоната можно посмотреть на видео.
Сделанная по всем правилам теплица из поликарбоната своими руками (в том числе и пристенная) будет радовать вас хорошим урожаем долгие годы.
Его конструкция напоминает принцип конструктора, когда каждый компонент крепится без усилий.
Кроме того, индивидуальный проект поможет максимально учесть все особенности и нюансы участка и грунта, даст возможность подобрать материал, предусмотреть фундамент, сделать оптимальную вентиляцию.
Чтобы собрать и утеплить теплицу самостоятельно, не нужно обладать специальными знаниями.
Материал вышлем Вам на почту
O Отдых на природе — отличный вариант, особенно если Вы проводите время на даче или в загородном доме. У большинства людей есть небольшой сад на заднем дворе, где хорошо поместится симпатичная теплица. Заказывать такое изделие в магазине очень дорого, а вот теплица из поликарбоната своими руками, чертежи которой легко достать, является наиболее подходящим вариантом. Давайте узнаем, что нам для этого нужно и как это установить.
Теплица из поликарбоната
Среди преимуществ теплиц из этого материала стоит отметить:
- Долговечность;
- Надежность;
- Лучше и дольше сохраняет тепло, чем теплица, покрытая пленкой или стеклом, при условии, что материал качественный;
- Сохраняет до 92-95% естественного света;
- Круглогодичная эксплуатация;
- Простота монтажа при выборе простого каркаса теплицы;
- Пожаробезопасность, при воздействии высоких температур поликарбонат плавится, не выделяя вредных веществ;
- Эстетичный вид.
Если вы решили собрать теплицу из поликарбоната самостоятельно, вам потребуется план конструкции и определенные материалы, список которых вы можете найти ниже.
Для начала необходимо определиться с типом и материалом каркаса будущей теплицы. Существует огромное разнообразие как типовых решений, так и индивидуальных проектов.
Выбор материала также важен. Строительные магазины продают готовые комплекты металлических профилей, которые собираются как конструктор.
Связанная статья:
Трубы из ПВХ также могут использоваться в качестве материала. Они очень гибкие, легкие и простые в установке.
Ну и конечно нельзя не упомянуть о древесине, которая к тому же служит отличным каркасом для этих построек, доступна, дешева и позволяет монтировать конструкции самых разных форм и размеров.
ЧертежТеплица из поликарбоната своими руками, составление чертежа которой не займет много времени, получится большой и удобной при условии соблюдения всех необходимых правил.
В первую очередь нужно определиться с размером конструкции. Они будут зависеть от площади приусадебного участка, что и в каком количестве вы собираетесь выращивать, и, конечно же, от стоимости материалов.
Подготовка основанияПрочность и надежность теплицы будет зависеть от того, насколько качественное основание вы для нее подготовите. Тут может быть несколько вариантов. Наиболее распространена деревянная основа. Для его возведения вам понадобится брусок, уровень, отвертка, лопата, рулетка 7 метров, строительный нож. Необходимо отрезать 2 куска по 3 метра и 2 куска по 3,85 метра. При сборке короба из бруса брусок кладем для удобства на узкую часть для дальнейшего удобства монтажа поликарбоната, чтобы он накладывался на брусок. Трехметровые бруски должны перекрывать конец бруска 3,85 м.
Но самым надежным будет бетонное основание. Если вы собираетесь делать большую теплицу и использовать для каркаса металлический профиль или деревянные бруски, то бетонный фундамент будет необходим из-за значительного веса всей конструкции. Для устройства цементного фундамента изготавливаем опалубку, по размерам предполагаемого фундамента. Мы заливаем его цементом и даем цементу затвердеть и затвердеть.
Изготовление каркаса из металлического профиляЕсли вы собираетесь делать каркас самостоятельно, то вам потребуются: металлический профиль: труба квадратная 25 х 25 мм, станок, сварочный аппарат, угловой. А для дальнейшей сборки теплицы: поликарбонатные листы, металлические ленты, металлические уголки, саморезы, в том числе и кровельные.
Вы легко сможете сделать теплицу из поликарбоната своими руками, чертежи которой готовы. Берем квадратную металлическую трубу 25х25 мм, желательно оцинкованную, прокатываем ее насквозь, в результате чего получаем дугу необходимого размера.
Трубу нарезаем по размеру конструкции и привариваем к ней дуги, с шагом 0,65-1,0м. Делаем 7 дуг: две на торцы, 5 на зазоры.
Делаем торцы — концы дуг соединяем трехметровой квадратной трубой 25х25 мм, привариваем дверную коробку и форточки. Либо такую рамку можно купить в специализированном магазине.
Крепление основания Крепление к деревянной основеНа предварительно выставленный деревянный каркас или цементный фундамент устанавливаем нижний каркас теплицы по длинным сторонам фундамента. Крепление на деревянном фундаменте осуществляется саморезами, в соответствующие технологические отверстия, предусмотренные производителем теплицы или просверленные самостоятельно, если вы изготавливали каркас самостоятельно.
Если вы не готовили основание, то дуги каркаса крепятся непосредственно к деревянному основанию с помощью хомутов.
Крепление к бетонному основаниюКаркас крепится к цементному фундаменту с помощью специальных анкерных болтов или металлических уголков.
Монтаж поликарбонатаТорцы теплицы обшиваем поликарбонатом по горизонтальной плоскости. Закрепив поликарбонат по торцам, вырезаем дверцы и два форточки (так как поликарбонат удобно резать на горизонтальной плоскости).
Устанавливаем готовые концы. Устанавливаем фурнитуру: ручки, замки, крючки для крепления дверей и форточек.
Освобождаем листы поликарбоната от защитной пленки, первый лист аккуратно накидываем на каркас, выравниваем. Выводим 1-3 см поликарбоната на торец, выравниваем кромку по торцу, крепим лист на торцевой дуге кровельными саморезами.
Затем берем оцинкованные металлические ленты, накидываем их поверх листа, крепим ленты кровельными саморезами, начиная со второй дуги. Накидываем второй лист поликарбоната и устанавливаем остальные ленты. Делаем перетяжку: проводим стяжку лент из первого листа со второй дуги, внахлест листов стягивается в последнюю очередь. И вы становитесь счастливым обладателем новой теплицы из поликарбоната.
Если собирается теплица из поликарбоната своими руками, чертежи которой выполнены по всем стандартам, то для продления срока действия необходимо соблюдать следующие рекомендации.
- Если фундамент не выровнен — при укладке поликарбоната будут образовываться выпуклости и бугры, затем трещины.
- Самая надежная конструкция теплицы, выдерживающая зимние нагрузки в виде снегонакопления, – теплица куполообразной формы с острым коньком «Капля». У нее есть один минус — сложный монтаж.
- Покупайте теплицы с шагом дуг не менее 0,65 м, если не хотите найти свою теплицу после снежной зимы с разбитым поликарбонатом.
- Поликарбонат лучше крепить металлическими оцинкованными лентами. Так как это упрощает монтаж/демонтаж поликарбоната.
- Поликарбонат лучше всего использовать толщиной от 6 мм и более, в зависимости от наличия средств.
- При установке теплицы длиной 6 метров и более сразу устанавливайте дополнительные боковые окна. По возможности с автоматическим открытием.
- Прочный и имеет ряд преимуществ перед пленочными и стеклянными теплицами.
- Простота установки при выборе простой конструкции; изготовление и сборку можно осуществить самостоятельно.
Теплица — такой же символ современности, как космические полеты, компьютеры с интернетом, роботы и ядерная энергия. Это не преувеличение. По данным ВОЗ на 1975 год, тогда 3/4 населения земного шара испытывало недостаток в животном белке (без которого, грубо говоря, человек становится тупым и тупым), половина хронически недоедала, а треть, кроме того, никогда не пробовала ни мяса, ни мяса. или рыба, без яиц.
Последствия недоедания и недоедания в глобальном масштабе мы ощущаем и сегодня, но ситуация если радикально не улучшается, то по крайней мере существенно не ухудшается, хотя на Земле остается менее 0,5 га сельскохозяйственных угодий на человека. Именно тепличное хозяйство помогает дожить до лучших времен (пока живы — будем надеяться!) урожайность плодоовощных культур в теплице может в несколько раз превышать ее в открытом грунте (см. рис.), а урожай они не залпом в базарный день, но постепенно круглый год; это позволяет стабильно удовлетворять спрос и высвобождать земли под животноводство.
Примечание: из материалов ООН. В том же 1975 году специалисты ООН рьяно пропагандировали вегетарианство. А в прошлом году его еще и признали психическим расстройством.
В свою очередь тепличная агротехника была полностью преобразована в количественном и качественном отношении теплицей из поликарбоната. Он прост, дешев, долговечен и технологичен. Кроме того, если в том же 1975 году специалисты-дегустаторы безошибочно отделяли тепличные фрукты и овощи от перемолотых, то теперь они их путают примерно в 50% случаев. Это означает, что они не чувствуют заметной разницы и говорят как попало. При непременном условии: тестовые образцы выращены в современных теплицах с применением современных агротехнологий. Которые, в свою очередь, в старых теплицах либо малоэффективны, либо просто неприменимы. Например, теплица из дерева и стекла от капельно-туманного орошения в ней приходит в полную негодность через 2-3 года.
Поликарбонат — это разновидность органического стекла, которое хорошо отражает инфракрасные (ИК) лучи и, таким образом, может создавать сильный парниковый эффект. Но переделывал теплицы не самостоятельно, а только после того, как научились производить его в виде листов сотовой структуры. Это позволило создать на легком каркасе прочные и устойчивые предварительно напряженные конструкции теплиц; Построить теплицу из поликарбоната можно практически в любом климате, от Сахары до гор Путорана и от пустыни Мохаве до Северного Лабрадора. Благодаря этому тепличное хозяйство стало и народным подспорьем: теплица на участке земли в четверть сотки способна круглый год обеспечивать семью фруктами и зеленью и даже давать товарный излишек на продажу.
Поликарбонатпрост в обработке, а технология создания из него конструкций с рабочей обшивкой проста. С широким распространением труб из инженерных пластиков и способов их быстрого и прочного соединения конструкция каркаса перестала быть серьезной проблемой. В настоящее время в продаже имеется широкий ассортимент комплектов для сборки небольших садовых теплиц, но – цены диктует спрос! Поэтому приезжают все желающие построить теплицу своими руками: только в Пензенской области. количество самодельных частных теплиц на 2009 г.-2014 увеличилась более чем в 20 (!) раз.
Примечание: инженерные пластмассы — те, которые способны длительное время выдерживать механические эксплуатационные нагрузки. ПВХ, например, при всех его преимуществах, не является конструкционным пластиком, хотя может быть очень полезен в тепличном деле, о чем пойдет речь далее. Из инженерных пластиков чаще всего используется полиизопропилен (ПП): он недорог, а его механические свойства сравнимы со сталью. Далее, если не указано иное, под пластиком всегда будет пониматься ПП.
Есть разные способы построить теплицу из ПП, хотя бы этот:
Видео: теплица из полипропиленовых труб
Но мы далее постараемся рассказать не только как сделать теплицу своими руками, но и как ее спроектировать, причем без сложных расчетов, и при строительстве избежать лишних затрат и трудозатрат. Готовые комплекты деталей рассчитаны на все случаи жизни и поэтому стоят недешево, хорошо разработанная другими конструкция в данных конкретных обстоятельствах может оказаться по каким-либо причинам непригодной, и мы создадим собственную теплицу под свои местные условия, обходиться необходимым минимумом.
Мы остановимся в первую очередь на поликарбонатных теплицах на трубчатом пластиковом каркасе, как наиболее универсальном. Но есть ряд огородных культур, способных вегетировать и плодоносить круглый год при относительно невысокой плюсовой температуре и сравнительно слабом освещении. Это выходцы из тропиков, прижившиеся в умеренных широтах: огурцы, помидоры, баклажаны, сладкий перец, кабачки, кабачки. Мы выращиваем их как однолетники, но в целом они вечнозеленые и при минимальных затратах на отопление могут давать товарную продукцию за 9-10 месяцев в году, и спрос на них всегда хороший.
Такие культуры не требуют высокой агротехники, но боятся перегрева летом; Здесь им нужно больше свежего воздуха и прохлады. Поэтому, а также по ряду других причин, для их мелкосерийного производства и выращивания для собственного потребления лучше подходят старые добрые теплицы из дерева, поэтому ими мы тоже займемся. Не обойдем вниманием и мини-теплицы для столовой зелени, цветов и рассады, тем более что устроить такую можно и в городской квартире.
Наконец, тепличное дело совершенствуют не только маститые специалисты в крупных научных центрах. Умельцы иногда придумывают конструкции, удивительно эффектные и перспективные; некоторые из них также будут рассмотрены.
Теплица или теплица?
Теплицы с теплицами обычно различают по размерам. Мол, теплица большая, в нее можно зайти и работать, как в саду. А теплица маленькая, в нее можно только руками залезть, да и то на корточках, так делать обрезку, окучивание и т.п. неудобно. Но это лишь видимая разница, а суть гораздо глубже: большое здание может быть теплицей, а маленькая коробка может быть теплицей.
Примечание: о внешности и сущности. Знаменитого древнегреческого философа-софиста однажды спросили: «Что такое человек?» Тот, подумав, ответил: «Двуногий без перьев». На следующий день студенты вытряхнули из мешка перед собой… ощипанную курицу.
Теплица создает т.н. Эффект весеннего пробуждения. Для этого почву в нем глубоко мульчируют навозом; лучше всего лошадь. Когда биотопливо разлагается, оно нагревает землю изнутри. Корневой обогрев растений при более низкой температуре воздуха, чем на поверхности почвы, в сочетании с избытком азота стимулирует, прежде всего, быстрый рост вегетации его фабрики питательных веществ — зеленой массы. Если у растений есть свои склады запасов (луковицы, корневища), то они в первую очередь используются для этого, а корневая система еще отстает в развитии. Образно говоря, в таких условиях растения еще не думают о плодоношении.
Теплицы используются в основном для выгонки и выращивания рассады. Выгонка – это процесс контролируемого ускорения роста растительности; у некоторых видов до цветения. Путем перегонки, например, можно получить луковые перья, свежий кресс-салат и ландыши к заранее установленной дате: Новый год, 8 марта. Растения настолько истощаются от выгонки, что либо погибают, либо требуют длительного отдыха в вегетативной фазе. Выгонка столовой зелени дает продукцию отличного качества, если посадочный материал был экологически чистым, т.к. растения очень мало берут из почвы.
Примечание: самый простой полноценный парник для рассады и выгонки лука на зелень можно построить за полчаса-час, см. рис. Плодородный слой почвы снимают на штык, складывают в кучу. Выбирается еще половина штыка и укладывается слой навоза. Сверху снова укладывается грунт, делается укрытие из пленки – и готово! В средней полосе России такая теплица выпускает продукцию примерно с конца марта до середины октября или начала ноября.
В теплице нагрев корней имеет место, но умеренный. Здесь главное, чтобы растения чувствовали приток теплого, более теплого, чем почва, воздуха сверху и/или сбоку. Это создает «эффект середины весны», при котором растения, как правило, производят урожай как можно быстрее, чтобы начать накапливать питательные вещества для зимы или засушливого сезона. Ну а если для них устроен рай с вечной весной, то можно сколько угодно «жировать», не изнуряя себя, лишь бы почвенного питания хватало: корневая система теперь работает вовсю. Это является основой высокой продуктивности тепличного хозяйства.
Примечание: теплица не может быть теплицей, но любая теплица может стать теплицей. В общем, для этого необходимо усилить прогрев почвы и ослабить воздух. Но тонкости обращения с дистиллированными культурами – это уже тема из агротехники, а не строительства теплиц.
О преломлении
Поликарбонат и силикатное стекло имеют показатель преломления света значительно больше 1. То есть скаты теплицы, падающие на них лучи Солнца, направлены внутрь под более крутым углом. С одной стороны, это хорошо: зимой пандус работает как концентратор света — собирает косой зимний свет на большей площади и направляет внутрь на меньшую, см. рис.:
С другой стороны, с уменьшением уклона ската увеличивается и степень отражения прямых лучей. Если угол их падения уменьшается до критического, т. н. угла полного отражения, то внутрь будет проходить только половина рассеянного света, а прямой свет будет отражаться полностью. Исходя из этого:
- В средних широтах угол наклона скатов необходимо выбирать в пределах 30-45 градусов от горизонтали.
- Чем севернее расположена теплица, тем круче должны быть склоны.
- Теплицы условной конструкции должны выполняться двускатными и ориентироваться коньком крыши с севера на юг, т. е. скатами на восток и запад. В этом случае угол падения большей части света, прошедшего внутрь на поверхность теневого ската, будет меньше критического и он будет отражаться обратно внутрь.
Примечание: Сотовый поликарбонат имеет в этом отношении дополнительное преимущество перед стеклом – свет преломляется каждым из слоев его структуры и степень концентрации света выше. Но слои поликарбоната тоньше самого тонкого стекла, поэтому его светопропускание почти такое же, как у одиночного слоя стекла.
Как растения воспринимают свет?
Преломление излучения в покрытии теплицы имеет еще одну важную роль: оно сглаживает колебания освещенности и температуры в ней в течение дня и времени года. Большинство садовых культур довольно устойчивы к количеству света и температуры, если их содержат более или менее стабильно или изменяют плавно. А вот резкий скачок любого из этих параметров растения понимается как сигнал о приближении неблагоприятных условий. При этом их физиология переключается с алгоритмов роста и плодоношения на выживание и накопление собственных резервов: падает продуктивность, ухудшается качество продукции. Классический пример – огурцы. Пусть ненадолго, а вдруг похолодало или дунуло жаром — все стало меньше и пошло горько.
Собственная теплица
Первое, с чего нужно начать, зачем нужна теплица? Что мы, говоря в Одессе, хотим от нее иметь? По товарности теплицы делятся на:
- Зимний, или круглогодичный — позволяют выращивать любые культуры круглый год. На сегодняшний день только дуриан и черимойя физиологически не поддаются тепличному выращиванию.
- Сезонный столичный, или полузимний — даю товарную продукцию из средней полосы России на 8-10 мес. в году. В них выращивают либо однолетники, либо растения с физиологией, требующие/выносящие период покоя при минусовых температурах.
- Сезонный облегченный — активная фаза производственного цикла на 2-3 месяца. короче полузимних; обычно их подразумевают под сезонными теплицами. В них выращивают, как правило, ранние/поздние обычные овощи и зелень.
- Временная — используется для выращивания рассады в естественном грунте, выгонки или для одно-двух-трехкратного посева культур, сильно истощающих почву: корнеплодов, клубники и др. При освоении участка теплицу демонтируют, переносят на новое место, а землю оставляют под паром или засевают азотфиксирующими культурами, бобовыми и т. д.
- Теплицы — ставятся (стройкой это назвать сложно) один раз для рассады и выгонки. Как сделать теплицу как таковую, сказано выше. Сложнее устроить оранжереи для экзотических цветов, например. орхидеи или геснериевые, но эта тема уже из цветоводства, а не садоводства.
Примечание: фаленопсисов, распространенных в цветочных магазинах – всего несколько представителей около 800 родов и более 35 000 видов орхидей, пригодных для массовой культуры на срезку. Цветки всех орхидей долгоживущие и прямостоячие. Среди них много таких, что в Голливуде не хватает кокаина нарочно изобретать, слева на рис. Известны случаи, когда богатые ценители всего за 1 цветок редкого вида платили 5000 и даже 20000 долларов. В странах, где любят всякие редкости, аренда живых цветущих орхидей в горшках — прибыльная форма малого бизнеса; редкие орхидеи нуждаются в уходе и уходе до цветения в течение 7-8 лет. Многие орхидеи источают тонкий аромат; ваниль — это орхидея. Орхидеи подрастают до тундры, но в наших краях они либо мелкие и не бросаются в глаза (например, ятрышники), либо очень редкие, как венериные башмачки — башмаки, в центре на рис. Геснеровская культура проще, и они тоже очень эффектны и просто роскошны, справа на рис. Правда, для срезки они не годятся.
Назначение теплицы определяет первоначальные и эксплуатационные затраты на нее. Зимой необходим капитальный фундамент с полным бетонированием подземной части и утеплением, а также полноценное освещение и отопление. Стоимость их обогрева составляет львиную долю от нынешних, поэтому зимние теплицы наиболее выгодны в больших размерах (примерно от 200 куб.м) в крупных хозяйствах. Собственный запас тепла большой теплицы достаточен для поддержания жизнедеятельности растений с учетом парникового эффекта в течение нескольких дней, до 2 недель. Поэтому системы отопления для них рассчитывают не на пиковые морозы, а на среднесезонную температуру, которая намного выше.
Оригинальный вариант зимней теплицы – парник-парник; она вообще не требует постоянного обогрева в средних широтах. Мульча, разлагающаяся под слоем почвы, обогревает теплицу. Но производственный цикл его трудно варьировать, извлекать навоз приходится в больших количествах 1-2 раза в год, а продовольственные культуры из него чаще всего не проходят по современным санитарным требованиям, т.к. перенасыщены нитратами. В тепличной фазе цикла более или менее съедобен только зеленый лук. Крупные парники используются в основном как оранжереи, а небольшие приусадебные участки – для цветов на срезку.
Примечание: в определенных климатических условиях можно построить полностью энергонезависимую зимнюю теплицу, т. н. теплицы-термосы; им будет посвящен отдельный раздел. Но сложность конструкции и стоимость ее для теплицы-термоса оказывается намного выше, чем для обычной. Правда, возможны исключения, см. далее в этом же разделе.
Теплицы полузимние — тоже достаточно прочные конструкции; фундамент чаще всего ленточный монолитный или из готовых блоков облегченного типа, т.к. верхняя структура легкая и не боится неравномерной усадки. А вот рабочая зона освещается и обогревается здесь только в начале и конце сезона использования и 6-7 месяцев. Теплица работает на естественном освещении и парниковом эффекте. Световой фонарь полузимней теплицы из поликарбоната на ПП каркасе будет недорогим и сможет прослужить более 15 лет, а при минимальном освещении и обогреве в такой от Москвы и южнее можно выращивать многолетние субтропические культуры вплоть до цитрусовых; у них еще есть период покоя. Заготовка будет сезонной, а обогрев в самые морозы до небольшого плюса поможет растениям перезимовать.
сезонные теплицы Чаще всего строят сами. Обычные столовые культуры при умелом ведении в условиях Подмосковья дают до 10 месяцев. в год, а южнее Ростова-на-Дону они способны функционировать круглогодично. В обоих случаях стоимость света и тепла не превысит более чем в 2 раза стоимость городской квартиры равной площади. При сокращении времени использования в холодное время года затраты на тепло быстро падают, поэтому большинство таких теплиц оправдывают свое название. Рентабельность сезонных теплиц значительно возрастает, если владельцам доступно недорогое твердое топливо для печей; см. раздел об отоплении теплиц для более подробной информации.
Световые фонари сезонных теплиц в целом такие же, как и у полузимних теплиц, но фундамент делают светлым столбчатым. Чаще всего для него используется металлопрокат (трубы, уголки, швеллеры), но срок он прослужит наравне с теплицей и очень дешевой древесиной, если бревна или бревна для него проварить в битуме в течение 10-20 минут (обваривают битумом) и перед установкой в ямы оборачивают их концы рубероидом. Если срок эксплуатации теплицы не превышает 5-7 лет, а фонарь пластиковый, то его можно построить без фундамента.
Временные теплицы и теплицы используют в средней полосе примерно с апреля по октябрь. В них выращивают скороспелые культуры; преимущественно луковичные и корнеплоды, а также столовая зелень. Временные теплицы чаще всего делают грунтовыми (см. ниже) и накрывают пленкой. Освещение и отопление не сделаны, т.к. естественного света уже/еще достаточно для фотосинтеза, а парниковый эффект дает прибавку к сезонной температуре на 7-12 градусов.
Примечание: степень парникового эффекта зависит от силы освещения, т.к. Растения выделяют углекислый газ в процессе фотосинтеза. Поэтому за светом в теплице нужен глаз и глаз — меньше света, меньше углекислого газа, стало холоднее, фотосинтез ослаб, парниковый эффект тоже ослаб, похолодало, и так очень быстро до заморозков.
Теплица и почва
Следующим фактором, который необходимо учитывать при, так сказать, предварительном рассмотрении теплицы, является характер использования почвы. По нему теплицы делятся на грунтовые, коробчатые и траншейные или насыпные.
Ground, как понятно из названия, строятся прямо на земле. Они временные и сезонные. Основа такой теплицы проста: деревянная опалубка высотой 200-300 мм на ровной площадке, см. рис. Снаружи опалубка подпирается штырями из арматурных стержней, на которые надеваются концы дуг фонаря из труб. Каркас фонаря легкий, рассчитанный на более-менее благоприятные погодные условия. Накройте его в основном пленкой.
В опалубку засыпается плодородный грунт; мульчировать при необходимости. По мере истощения почвы выбирают и меняют ее верхний слой. Такое земледелие продержится не более 5-7 лет: чем меньше участок земли, тем сложнее и дороже поддерживать ее плодородие в течение длительного времени. Но к тому времени опалубка сгниет, пленка, если она не одноразовая (см. ниже), износится, а каркас теплицы делается разборным или, если он из ПП труб, полностью переносится на два или три на новое место.
Коробчатая теплица подходит для выращивания всех тепличных культур не менее 10 лет; теоретически — навсегда. Это достигается тем, что армированную опалубку засыпают щебнем по гидроизоляции, на которую ставят ящики, засыпанные землей, с перфорированным дном. Истощенную землю из ящиков просто выбрасывают и насыпают новую. Избыток поливной воды стекает в щебень, а затем в дренаж. Таким образом, исключается бич непрофессиональных тепличных хозяйств – закисание почвы от холода снизу. Если на участке нет дренажной системы, то сток теплицы выводят в пристроенную к ней выгребную яму. Повторное использование сточных вод для полива невозможно, в них кишат вредные микроживотные!
Самые высокорентабельные самодельные теплицы коробчатого типа. Изготовление опалубки и фундамента для коробчатой теплицы возможно и из дерева (см. рис.), т.к. в этом случае он почти не контактирует с почвой и меньше подвергается вредному воздействию. Если пиломатериал, помимо обработки биоцидами, еще дважды пропитать горячим битумом, то опалубка прослужит 12-15 лет. Для большего расчетного срока службы лучше с отмосткой (для полузимней теплицы – с утеплением) и возвести на ней кирпичное основание.
Примечание: для растений с поверхностной корневой системой (лук, редис, морковь, дыни, арбузы) ящики могут стоять на подставках. Тогда теплица может быть многоэтажной, целиком или частично.
Траншейная теплица – это, грубо говоря, ряд бетонных желобов (траншей) с технологическими проходами между ними. Они отлиты вместе с фундаментом и закрыты общим фонарем. В каждой траншее делается дренаж из щебня с выходом в выгребную яму или общий для участка коллектор, а поверх него насыпается земля. Участки под разные культуры в траншеях разделяют съемными перегородками, доходящими до дренажного слоя.
Уход за траншейной теплицей сложнее, чем за коробчатой, и вероятность распространения в ней болезней больше, что требует достаточно искусной агротехники. Но при правильном строительстве полностью исключено охлаждение грунта снизу даже на вечной мерзлоте. Кроме того, можно выращивать растения с мощной глубокой корневой системой, вплоть до одеревеневших. Поэтому чаще всего зимние и полузимние теплицы строят траншеями в местах с суровым климатом.
Примечание: автору известен житель Кольского полуострова, который на доходы от картофеля, лука, чеснока и помидоров из импровизированной траншейной теплицы построил себе за 5 лет особняк в 230 жилых квадратов. На вопрос: «Ипотека?», Он спросил в ответ: «Что это такое?»
Когда форма имеет значение
Важнейшим фактором, определяющим функциональность теплицы, является конфигурация ее фонаря. По разнообразию архитектурных форм теплицы могут соперничать с общественными постройками, но каркасные теплицы-дома чаще всего строят самостоятельно, поз. 1 на рис., тоннель граненый, поз. 2, и тоннельные своды с полукруглыми (поз. 3) и стрельчатыми (поз. 4) сводами сводов.
домик
В теплице-домике вся эксплуатационная нагрузка ложится на каркас, поэтому остекление может быть любым. При требуемой прочности для приусадебной теплицы наиболее простым технологически и дешевым является деревянный каркас. Современные методы обработки деловой древесины позволяют добиться ее долговечности в тепличных условиях до 30-40 лет. лучший сорт дерева для строительства — лиственница.
Проще всего сделать деревянную теплицу-домик полностью вентилируемой; это важно для летнего тепличного выращивания, см. выше. Крыша при высоком стоянии Солнца слегка затеняет растения и отсекает ультрафиолет, что защищает их от ожогов. В южных районах иногда скаты крыш в самую жару закрывают еще и марлей или старыми мытыми простынями.
Крыша теплицы-теплицы нараспашку играет еще одну роль: в теплице образуется избыток углекислого газа, т.к. он тяжелее воздуха и при нагревании не может подняться вверх. Для растений это как икра для коньяка: урожай буйный, а плоды один к одному.
В регионах с резко континентальным климатом лучшим выбором будет деревянный дом-теплица, особенно если местные пиломатериалы дешевы. В Якутии (Республика Саха), например, летом очень жарко и арбузы успевают созреть на слое почвы на 20-30 см выше вечной мерзлоты. Маленький, с крупным яблоком или апельсином, но на вкус арбуз как арбуз.
Примечание: Якутские арбузы могут показаться невероятными, но мы, не ограничиваясь словесными заверениями, отсылаем читателя к Ю. Юрий Константинович не родственник.
Арбузы и дыни родом из пустынь, способны быстро развиваться как полуэфемеры. Однако экспериментировать с томатами, огурцами и редисом в открытом грунте Якутии бесполезно: теплого времени года недостаточно для созревания, корни либо доходят до вечной мерзлоты и растение чахнет, либо солнце выжигает его — воздух чистый , прозрачный, УФ горит. Полностью навесная теплица позволяет в нужный момент создать подходящий микроклимат для скороспелых сортов. Правда, с подогревом в начале/конце сезона, но здесь и топливо недорогое, и реализация продуктов обеспечена.
Чертеж со спецификацией каркаса зимне-полузимней деревянной теплицы, пригодной для установки на вечной мерзлоте в условиях сурового климата, показан на рис. В Европейской России теплицу-дом можно значительно облегчить и сделать ее каркас, например, из подручных материалов. старые оконные рамы, см. ниже.
Примечание: деревянная теплица с поликарбонатом ни в коем случае не враждует. Наоборот, легкий, но прочный поликарбонат берет на себя часть эксплуатационных нагрузок, на которые не способно силикатное стекло. При нынешних ценах покрытие поликарбонатом обойдется дешевле остекления, а вся деревянная теплица под поликарбонатом будет прочнее и дешевле.
граненый туннель
Тепличные дома имеют существенный недостаток, который проявляется в местах с низкой инсоляцией: при низком солнце угол падения его лучей на склоны близок к оптимальному один раз в сутки на короткое время. Проще говоря, теплица-домик плохо концентрирует свет и зимой получается темновато. В попытке решить эту проблему появилась граненая туннельная теплица.
Каркас граненого тоннеля изготавливать из пластика нецелесообразно, т.к. механические свойства ПП оказываются лучшими в том случае, когда поперечные связи каркаса предварительно напряжены, т.е. если дуги каркаса криволинейны. Поэтому граненый тоннель – это, как правило, металлическая теплица из труб, обшитая поликарбонатом; трубы могут быть круглыми, но чаще используются профильные трубы. Однако здесь возникает проблема стыков элементов каркаса.
Сварные швы в тепличных условиях интенсивно корродируют, особенно наружные, зажатые между трубой и кожухом. Неразрушающий визуальный осмотр в таких местах невозможен, поэтому рама подвержена внезапному выходу из строя.
Примечание: не пытайтесь делать стальные каркасы предварительно напряженными — обычный прокат для этого применения совершенно не подходит! Вы слышали об усталости и текучести металлов?
При промышленном производстве металлических теплиц от сварки вообще отказываются, а каркасы собирают на фигурных пластиковых соединителях, слева на рис. Такие продаются отдельно, но стоят дорого и требуют дополнительного большого количества крепежа, поэтому дома- изготовленные стальные каркасы теплиц еще сварные, но без наружных швов: заготовка срезана под углом, загнута и проварена изнутри, справа на рис. Это требует особой аккуратности и аккуратности при расчете каркаса и разметке заготовок, но сразу видны ослабленные стыки, т. к. сварной шов ржавеет быстрее, чем цельный металл.
Говоря о соединениях
В каркасах теплиц, кроме деревянных, нельзя сверлить отверстия и вбивать в них крепежные детали: резкая разница условий внешней среды внутри и снаружи даст в таких местах очаги коррозии и/или опасные механические напряжения. Недеревянные рамы собираются сваркой или специальными соединительными узлами. В пластиковых фирменных наборах для самостоятельной сборки детали в разъёмах ещё фиксируются саморезами, т.к. набор, требующий специальных инструментов для сборки, купят немногие. Но серьезные производители тщательно просчитывают расположение креплений, вся конструкция моделируется на компьютерах, а прототип перед запуском в серию проходит полномасштабные испытания. А легкомысленные местные жители, не утруждая себя тягостными мыслями об авторских правах, просто копируют отработанные модели.
арочные тоннели
Теплица-тоннель из полукруглых арок самая простая в изготовлении, самая ветроустойчивая и лучше всего концентрирует свет. Обратите внимание еще раз на поз.3 рис. с тепличными формами: большинство полукруглых сторон кажутся темноватыми. Это означает, что большая часть света шла внутрь и делала там свою полезную работу. А летом, в жару с высоким Солнцем, почти плоская крыша дает тот же эффект, что и теплица-домик.
Материалоемкость полукруглой теплицы и стоимость ее возведения также минимальны, однако снегостойкость низкая, а в местах с большой снеговой нагрузкой возможны происшествия, подобные рис. конструктивно совершенно правильно. Поэтому в регионах с обильным снегом правильнее будет построить стрельчатую теплицу. Это будет стоить на 3-5% дороже, зато несложно сделать несколько больших форточек для летнего проветривания, что актуально к востоку от Урала, гор и рек.
Любая арка проявляет все свои преимущества только при напряженной, эксплуатационной нагрузке в составе конструкции или предварительно. Для теплицы, как легкой одноэтажной конструкции, возможен только второй вариант. При этом отличные механические качества ПП в полной мере проявляются в деталях из предварительно напряженных труб. В сочетании с работающей обшивкой из поликарбоната это выводит теплицы из него на пластиковом трубчатом каркасе в рекордное соотношение прочности, стойкости и долговечности к стоимости. Отсюда следует еще один рекорд – популярность конструкций данного типа. Поэтому чуть ниже мы с ними разберемся подробнее, а пока кратко рассмотрим еще одну арку.
Профильная арка
В тонкостенных объемных деталях с радиусами изгиба, характерными для арочных теплиц, напряжения в обычной стали оказываются далекими от ее предела текучести, с одной стороны. С другой стороны, оцинкованные С- и П-профили для гипсокартона недороги, легки, а сборка каркаса теплицы из профиля такого типа (см. рис.) кажется элементарной: достаточно крестовой отвертки и ножниц по металлу. При закалке распорками и поперечинами «свежая» конструкция выходит достаточно крепкой, даже прочнее, чем из ПП труб. И кожу к нему можно крепить не хомутами (см. ниже), а как-то проще и легче.
Однако первые разочарования ждут профильного энтузиаста уже при сборке. Во-первых, приходится крутить много шурупов, а они дорогие. А сведенные в коготь пальцы и кровоточащие мозоли просто кричат: «Ну, купи, наконец, ты, обладатель такой отвертки!» Во-вторых, размеченные вручную и вырезанные без профильного резака заготовки (а их очень много!) не соединяются ровно и весь каркас уходит, что называется, боком. На производстве проще, там компьютер рассчитает, передаст данные на штамп робота, и робот вырежет идеально, просто не знает насколько плохо.
Но самое главное разочарование ждет еще до окончания первого сезона: рама ржавеет на глазах. Что, казалось бы, следует читать сразу в спецификации к профилям — они не предназначены, как и гипсокартон, для наружных работ…
дуги пластиковые
Снег и ветер…
Правильно обустроить и собрать саму пластиковую теплицу можно только если знать ветровые и снеговые нагрузки на нее в месте строительства. Карты на рис. С числовыми значениями нагрузок, как говорится, не заморачивайтесь и не ждите сложных формул в будущем: все уже сведено к номерам зон нагрузки. Если в тексте указан один из них, значит самый большой в этом месте. Например, теплица будет находиться во 2-й ветровой и 6-й снеговой зоне, или наоборот. Затем нужно сделать это для 6-й зоны; особенности по снегу и ветру, если в данном случае они есть, оговариваются.
рама
Фирменные каркасы теплиц собираются из специальных труб на фасонных соединителях (см., например, рис.): стаканы, плоские и трехкоординатные крестовины, тройники прямые и косые, разветвители на несколько углов. Они есть в продаже, но стоят дорого и, как правило, рассчитаны на определенный дизайн. Поковырявшись в попытках приспособить его под себя, все равно придется докупать остальные для полного комплекта. Что сразу и целиком будет вдвое дешевле.
Мы пойдем другим путем. Мы обойдемся водопроводными трубами из полипропилена диаметром 3/4 дюйма и дешевыми соединителями для них, которые продаются повсюду: прямые муфты, плоские тройники и прямые углы. Соединим детали, а также . Аренда паяльника (точнее, сварочного аппарата) для пропилена стоит недорого, электроэнергии потребляет мало (включается в обычную розетку), а научиться сваривать ПП можно за полчаса. Готовая рама такой конструкции выйдет не хуже фирменной, но значительно дешевле. Начинающий мастер сможет собрать его за выходные. Поскольку для теплицы важнее аэродинамика и обледенение, чем вес верхних этажей, каркас спроектирован по воздухоплавательным, а не строительным принципам. Хорошие самолеты летают, иногда дольше, чем стоит обычный дом.
Нулевой цикл
Главное о подготовке основания теплицы уже было сказано ранее. Нужно только добавить, что участок под теплицу необходимо планировать с точностью до 5 см/м, иначе возрастает вероятность закисания почвы. Если теплица не грунтована, после планировки формируют уклон почвы 6-8 см/м в сторону стока в дренаж. Для облегченных теплиц уклон формируют до установки гравийной опалубки, а для капитальных теплиц – после заливки ленточного фундамента. Уклоны стоков зимних траншейных теплиц и теплиц-термосов образованы стяжкой их полов. Не забывайте о гидроизоляции откосов!
Дуги арок рассматриваемой конструкции плотно надеваются на штыри арматурных стержней, выступающих вверх на 40-50 см. Меньше делать выступ не надо, дуги будут плохо держаться. Больше — тоже не надо, неправильно загнули. Под облегченную теплицу арматуру вбивают в землю вплотную к опалубке на 1 м и более, а под капитальную замуровывают в фундамент на те же 40-50 см. в толщину щитов опалубки.
Примечание: в зонах 1-3 пороги дверных и оконных рам также крепятся к опалубке струбцинами и саморезами. В верхних зонах рамы делаются без порогов, а их стойки надеваются на шпильки из арматуры, наподобие дуг.
Как сделать рамку?
Размеры
Стандартные длины водопроводных труб 6, 5 и 4 м. Из них получают полукруглые арки пролетом 3,6, 3 и 2,3 м с учетом обрезки отходов и усадки сварных швов. На эти значения следует ориентироваться при расчете габаритных размеров теплицы. Стрельчатые арки надежнее, если снежная зона 4-я и выше. Потом идут, наоборот, от размера: арка вычерчивается в масштабе на миллиметровке (верхний угол при этом всегда прямой!), длина ее крыла измеряется курвиметром, гибкой линейкой или выкладывание по контуру толстой нити с последующим измерением и переносом на длину заготовки. 20 см добавляются на подрезку-усадку. Можно поступить наоборот: отмерить кусок мягкой проволоки (например, медной обмоточной проволоки диаметром 0,8-1,2 мм) на шкале, согнуть его как следует на миллиметровке и отбить профиль крыла дуги на Это .
Сборка
Дуги арок собираются прямо на ровной поверхности. Они устанавливаются один за другим; в процессе сборки монтируются коньковая и продольная несущие балки — косоуры, поз. 1 на рис. Дверные и оконные рамы, поз. 2 собираются отдельно на уголках, тройниках и прямых муфтах. Муфты – основа петель и защелок; в патрубки муфт вварены секции стоек рамы. Затем к корпусам муфт саморезами крепятся петли и защелки из отрезков труб большего диаметра. В данном случае это возможно, ведь постоянных нагрузок в этих местах не будет, а неисправности петель с защелками не сказываются на прочности каркаса и легко устраняются. Сборка дверных полотен и форточек начинается с ввинчивания их задних стоек в держатели петель, затем добавляется остальное по весу. Их обшивают чем угодно, на саморезы в рамы картин, т.к. и узлы эти не несущие.
Самая легкая рама этого типа показана на поз. 3. Обратите внимание — коньковая балка, как и ступенчатые косоуры, собирается из отрезков труб на тройниках. Дверные и оконные рамы в этом случае также крепятся на тройниках заподлицо с фронтонами.
Как часто ставить дуги?
Шаг установки дуг определяется следующим образом:
- Для зон 1 и 1 шаг 1100 мм.
- В остальных случаях поставить номера зон и получить суммарный номер зоны нагрузки N.
- При наибольшей зоне до 3-й включительно 4800 делят на N, а полученное значение округляют до ближайшего меньшего целого числа, кратного 50, и получают шаг в миллиметрах; например для 2 и 3 зоны это будет 950 мм, а для 3 и 3 — 800 мм.
- Если самая большая зона равна 4 или 5, 5600 делится на N; далее — аналогично 2 и 3 зонам.
- В самых больших 6 и 7 зонах 5500 делится на N.
Зависимость шага дуги от зоны, как видим, нелинейная. Это объясняется тем, что по мере увеличения номера зоны стрингеры берут на себя все большую нагрузку, см. ниже. Так конструкция выходит чуть более материалоемкой, но значительно менее трудозатратной.
Примечание 15: 8-я зона, обе из которых, вообще говоря, проблематичны. Здесь бывает, что снег ломает бетонные полы, а ветер сносит дома с фундамента. Любое самостоятельное строительство здесь осуществляется на свой страх и риск, и теплиц это касается в полной мере. Как выйти, с определенной долей риска, будет сказано далее по ходу изложения.
Усиление
На самую легкую раму можно полагаться с некоторой опаской в 1-2 зонах, но и тут желательно ее усилить хотя бы парой стрингеров. Схемы их расположения для разных зон показаны на поз. СРЕДНИЙ. Не забывайте только, что координаты даны для продольных осей связей, а сами балки ступенчатые, как и коньковая балка. С учетом этого (и усадки под сварку) необходимо маркировать заготовки.
Внимание! Пары стрингеров одного уровня всегда выполняются в зеркальном отображении, поз. Э!
В 6-м поясе верхние пары стрингеров соединены ригелями (поз. Е), в 7-м торцы тоннеля с обеих сторон укреплены внизу раскосами по схеме 2-1 (см. рис. .) В 8-м нужно армировать по схеме 3-2-1 (см. там же), но, опять же, без гарантии. Увеличивать количество косоуров в верхних зонах бесполезно: образно говоря, они начинают отталкивать друг от друга нагрузки и в целом конструкция ослабевает.
Как поставить брекеты без ластовицы? Тем более, что углы дробные? Используя самодельные оцинкованные хомуты 0,5-0,7 мм, см. рис. на правом. Заготовку сгибают U-образно, вставляют в нее оправки из отрезков стальной трубы и тисками запрессовывают уши. Удобно использовать 2 пары тисков: у стационарных рабочих столов они сжимают длинное ушко, а у меньших регулируемых — короткое.
После опрессовки оправку снимают, хомут обрезают по размеру и форме и сверлят отверстия под болты М6. Такая кустарная опрессовка получается с дефицитом, но тут она только к лучшему: сжатый болтами на месте хомут и трубы схватятся намертво, и он приобретет чудовищную жесткость для такого тонкого металла.
Стрелы и ножки
Расположение стрингеров на стрельчатых арках определяется исходя из базовой полукольца с тем же пролетом, как показано на поз. E. Обратите внимание, что этот метод действителен только для стрел с углом наконечника 90 градусов! Без ластовицы наконечник стрелы одинарным не сделать, ну и не надо. Дополнительная труба, уголки и тройники для двухбалочного конька, поз. I. Его половинки выполняются, как стрингеры, в зеркале. Смещение сверху максимальное; балки нужно придвинуть как можно ближе к нему, по размерам имеющихся тройников и навыкам сварки ПП. Кстати, и дымоход, и полукруглую арку проще всего вывести через двойной конек, это сделает ее прочнее.
Если арки опираются на вертикальные стойки не выше 60 см, считая от верха арматуры, то в месте соединения их крыльев с стойками укладывают дополнительный косоур, поз. Д. Армирование в зонах 7 и 8 выполняют по те же схемы, со сдвигом на одну ячейку вниз, т.е. под усиленными не должно быть пустых ячеек. Если ножки выше 0,6 м — увы! — нужно учитывать особо, потому что низ рамы уже будет работать не как продолжение арок, а как отдельный короб.
Дверь и окно
В зонах, начиная с 3-й, необходимо, а в нижних крайне желательно крепить дверные и оконные рамы не непосредственно к дуге (слегка скошенные тройники создают нежелательные напряжения в раме), а подвешивать их в ней на полубрусках и коротких продольных держателях поз. К, К1, К2. Такое крепление неискушенному глазу кажется слабоватым, но помните: еще рабочая обшивка из прочного поликарбоната ляжет на фронтоны. В конечном итоге каркас будет не слабее и прослужит не меньше фюзеляжа ДС-3 или Ан-2.
А под пленкой?
Нынешние пленочные теплицы – это вовсе не хлипкий одноразовый «полиэтилен» прошлого. Покрытие теплицы из современной армированной пленки прослужит 5-7 лет и будет стоить в несколько раз дешевле, чем покрытие из жесткого поликарбоната. Специальная тепличная пленка обладает еще одним ценным свойством: гидрофильностью. Удерживает на своей поверхности слой влаги до 2 мм, что улучшает прозрачность покрытия и усиливает парниковый эффект. Благодаря этому современная пленочная теплица может быть сезонной и даже полузимней. Не доставляет проблем и проветривание пленочной теплицы в жару: достаточно подвернуть края навеса; им не нужна дверь с окном. В общем, для мест с мягким и умеренным климатом теплица под пленкой – лучший вариант, а в других ее строить нет смысла.
Описанный выше кадр отлично ляжет под пленку. Имеет вполне себе авиационный запас прочности, и при расчете на пленку достаточно взять номера зон на 1 выше. Стойки дверных и оконных рам необходимо оставить, см. рис., т. к. они принимают на себя часть нагрузки. Крепить липучки к стойкам можно не саморезами, как на рисунке, а хомутами из тонкой мягкой проволоки. Не так эстетично, зато проще, дешевле и не менее надежно. Если с саморезами, то лучше установить прямые муфты под липучки и завернуть саморезы в их утолщенные корпуса.
Жесткая крыша
Пленочные теплицыоправдывают себя в основном в тех случаях, когда они устанавливаются временно, на относительно короткий срок. Например, кто-то купил участок под лесопосадку или пастбище для скота. Как сейчас с кредитами — все знают. Чтобы собрать средства на его развитие, я решил подождать 3-4 года, а пока недорого сдать землю в аренду. Тут могут выручить субарендаторы и коллега-фермер, да и самому неплохо на этом заработать.
Для длительного использования более выгодны теплицы с жестким покрытием из поликарбоната. При расчетном сроке службы в 20 лет (и это не предел) обойдется дешевле 2-3-кратной замены пленочного покрытия. Кроме того, вам не нужно два раза в год возиться с его мытьем, снятием и установкой и выделять место для его зимнего хранения. Итак, давайте поближе познакомимся с поликарбонатом.
Выше уже было сказано, что теплица по своему охвату отличается от других конструкций резкой разницей условий окружающей среды внутри и снаружи. Покрытие толщиной до нескольких сантиметров должно выдерживать те же нагрузки, что и полуметровая каменная стена. Поэтому способы работы с поликарбонатом для теплицы несколько отличаются от таковых для и . Как резать поликарбонат для теплицы, дает представление видео:
Как его прикрепить к раме?
Мы рассмотрим только отдельные моменты, недостаточно освещенные в известных источниках.
Структура
Плиты сотового поликарбонатавыпускаются различной толщины и структуры. Пластины одинаковой толщины могут иметь разную структуру, и наоборот. Конструкция 2R (см. рис.) непригодна для теплиц ни по теплоизоляционным, ни по механическим качествам.
Конструкции типа R (без диагональных соединений в ячейках) более прозрачны, чем типа RX, но хуже держат динамические нагрузки, поэтому подходят для мест, где ветровой пояс не выше 4-го. 3Р применяется при средней температуре зимы выше -15 градусов или морозе ниже -20 более суток не чаще одного раза в 3 года. В остальных случаях нужно брать 5р.
Температурные диапазоны для 3RX и 6RX одинаковые, но в случаях, когда ветровая зона 5-я и выше. Для любой 8-й зоны единственным приемлемым вариантом является 6RX. 5RX брать не надо, он не очень прозрачный. 6RX и был разработан для замены 5RX в теплицах.
Толщина пластин определяется следующим образом:
- Если обе зоны не выше 2-й, берем 6 мм.
- Для остальных случаев находим суммарное число N, как и для кадра.
- Для 3-й и 4-й по величине зон N остается без изменений.
- Для самых больших 5 и 6 зон берем N+1.
- Если есть зона 7 или 8, берем N+2.
- Полученное значение умножается на 2.
- Результат округляется до ближайшего большего стандартного значения толщины плиты.
Так, например, для 4 и 4 зоны получается толщина 16 мм, а для 8 и 8 — 40 мм. Однако в РФ нет обеих 8 зон.
оболочка
Стандартные размеры поликарбонатных плит 6х2,1 м и 12х2,1 м. Общие размеры теплицы выбирают такими, чтобы над фронтонами арочных и фацетных домов и по всему периметру крыши домов образовывался свес не менее 10 см. По СНиП свес должен быть не менее 15 см. Если теплица коммерческая и вы намерены получить санитарный сертификат на продукцию, учтите, что инспекторы теплицы проверят всю форму.
Радиусы закругления арок теплицы позволяют укладывать плиты наиболее часто используемых конструкций 3R и 5R на каркас как вдоль, так и поперек. Как будет правильнее? И так, и так. Все зависит от того, какие нагрузки в данном месте больше, статические от снега или динамические от ветра. Если номер снежной зоны больше, чем ветровой, то ее лучше прокладывать поперек, слева на рис. В противном случае — вдоль, справа там.
Примечание: Конструкции RX укладываются только вдоль, иначе возможен внезапный выход покрытия из-за усталости материала.
Продольные стыки собираются на стандартных соединителях FP (прямые) и RP (коньковые) в зависимости от радиуса изгиба в заданном месте. Верхние зазоры стыков желательно заделать строительным силиконом, отмеченным желтыми кружками. Разъемы лучше брать неразъемные, они дешевле и ржаветь в них нечему. В крайнем случае еще можно разъединить стык, капнув на него тормозной жидкостью и потянув пластины за собой в разные стороны.
При обшивке поперек часть швов между плитами может быть свисающей. В этом случае пластины соединяются известным любительским способом (показан на вставке): полоски гибкого пластика толщиной 3-6 мм с уплотнительными прокладками из резины или силикона и саморезами. Полосы и накладку на стык лучше брать из ПВХ. Он достаточно прочный, надежный и стойкий для такого случая. Но главное его преимущество именно в стыке – ПВХ достаточно быстро плотно приклеивается к прокладке и никогда не выдавливается из-под накладки.
Крепления
Способы крепления поликарбоната к каркасу с помощью термошайб (поз. 1-3 на рис.) уже неоднократно описывались и на деталях останавливаться не будем. Отметим только, что если обшивка продольная, то оба конца плит необходимо оклеить перфорированной самоклеющейся лентой и обрамить торцевым профилем.
Каркас теплицы, как указано выше, крайне нежелательно ослаблять отверстиями и креплениями. Обшивка крепится к нему хомутами из стали толщиной 1,5-3 мм, поз. 4 и 5. Полоса шириной 40-60 мм сгибается по оправке П-образно, зажимается вместе с оправкой в тисках и отгибается ус. Изгиб нужно делать с учетом толщины резиновых прокладок, а они, в свою очередь, по толщине стенок обоймы соединителей каркаса. Тепловой зазор между пластинами шириной 3-5 мм заполняется силиконовым герметиком.
Избушка из окон
Теплица из рам негодных окон появилась при массовом строительстве хрущевок. Во-первых, тогда столярка для новостроек была самого мерзкого качества: «Давай с планом! Вал давай! Нынешнее поколение людей будет жить при коммунизме!» Поэтому многие новоселы сразу меняли окна-двери на заказные, благо материалы и работа тогда стоили копейки. Во-вторых, рабочие, т.е. официально постоянно занятые, дачи тогда раздавались всем направо и налево. В-третьих, копеечные государственные цены и доступность отнюдь и отнюдь не друзья. Здесь уместно вспомнить старый советский политический анекдот. Председатель колхоза «Свет Ильича» открывает общее собрание: «Товарищи! У нас на повестке дня два вопроса: ремонт коровника и строительство коммунизма. По первому вопросу: ни досок, ни гвоздей , ни кирпича, ни цемента, ни извести.Перейдем ко второму вопросу.
Перейдем к техническим вопросам, от них есть польза. Сейчас тоже многие окна меняют на металлопластиковые со стеклопакетами, но рамы по-прежнему крепкие. Из них можно собрать вполне надежный и прочный дом, если немного помочь каркасам нести нагрузку. Одноразовой пленкой такое сооружение в хрущевском стиле закрывать не стоит, лучше потратиться на пару листов недорогого поликарбоната 3R 6 мм, что при размерах теплицы около 6х3 м позволит сделать за крыша, кроме фронтонов, только с одной стропильной фермой. Мы получим полностью сезонную и коммерческую теплицу для зон до 4-й включительно, т.е. для большей части территории РФ пригодную для сельскохозяйственного использования.
Конструкция каркаса теплицы под каркас показана на рис. для наглядности пропорции частей даны условно. Размеры в плане – 5,7х2,7 м; внутреннее пространство — 5,4х2,4 м. Для него понадобится, кроме поликарбоната и рам, 15-16 досок 150х40 мм длиной 6 м и 1 брус 150х150 мм такой же длины; всего 0,675 куб. м хвойных пород и около 5 кг гвоздей 70, 100 и 150 мм.
Фундамент деревянный столбчатый, из 6 столбов в 2 ряда длиной 1 м. Брус нужен как раз для фундамента. Выступ столба в высшей точке площадки над землей – 30 см; остальные выравниваются с ним по гидравлическому уровню. Заглублять столбы по расчету на промерзание не нужно, конструкция будет подыгрывать земле много лет, проверено на хрущевском «полиэтилене».
Балки нижнего опорного каркаса — ростверка — и верхнего — обвязки — сшиваются на гвоздях из досок как обычно, зигзагом, поз. 1. Шаг забивки в ряду 250-400 мм. Ростверк собирается в сборный шип, а обвязка в сборную четверть (поз. 2) также на гвоздях, по 5 конвертов на угол. Обрезки досок размером 150х150 распускают на три, эти палочки пригодятся позже.
Далее на фундамент монтируется ростверк и расстилаются 2 доски в три длины. Здесь из нового дерева придется перейти в старое, отсортировать кадры. 8 сплошных самых высоких (а лучше 10, если есть один), отложите сразу (слева на рисунке), они пойдут на углы и, если есть еще 2, на обрамление дверного проема. Остальные как-то разбросаны по расчетной площади стен, лишь бы отверстий было поменьше, справа на рис.
Теперь из рейки 50х40 вырезаются 4 стойки в высоту самой высокой рамы плюс 10 мм и прибиваются к ростверку вертикально по углам вровень с их внешними сторонами. Углы снаружи обшиты досками высотой теперь стоек плюс 220 мм (высота ростверка + высота обвязки). В получившееся вверху гнездо укладывают обвязку и окончательно зашивают всю коробку гвоздями.
Рамки устанавливаются, начиная с углов. Как их крепить к коробу и друг к другу показано на поз. 3-5. Подходя с 2-х сторон к местам будущей двери и распашного окна, ставят стойки дверной и оконной рамы из цельных досок. Их крепят к ростверку, обвязке и соседним каркасам гвоздями с помощью тех же ломовых брусков. На них при необходимости можно распустить еще 1-2 доски.
Теперь пришло время для крыши. Стропильные фермы изготавливаются по поз. 6. Поликарбонат укладывается на крышу вдоль. От каждой плиты отрезается продольная полоса шириной 40 см. При этом образуются свесы крыши около 15 см, а полосы пойдут на обшивку фронтонов.
Предпоследние этапы работ, во-первых, закрыть зияющие проемы в стенах пенопластом, а все щели запенить. Пена в данном случае является не только герметиком и утеплителем; это придаст всей конструкции дополнительную связность и прочность. Во-вторых, измеряют размеры двери и форточек по месту и изготавливают их рамы по рис. на правом.
Перед устройством дренажа и запуском теплицы осталось обустроить основание. В хрущевские времена на нее клали шифер или рубероид, снаружи присыпали землей. Нам проще: сейчас есть такой замечательный (без иронии) материал, как пустые пластиковые бутылки. Из них просто запихивают под ростверк горловиной внутрь, только заглушки снимать не нужно. Вы получите отличную теплоизоляцию с вентиляцией, абсолютную технологичность с ремонтопригодностью и долговечностью; экологи всего мира готовы выть, что им делать с этими бутылками. И мы свободны.
Примечание: этот тип ящика пойдет и под одноразовую полиэтиленовую пленку, только его нужно армировать такими же рейками 50х40, см. рис.:
В бутылках
Пластиковые бутылки изготовлены из полиэтилентерефталата (ПЭТФ). Среди замечательных качеств этого материала есть уникальное: он практически без потерь пропускает УФ. Это позволяет усилить парниковый эффект и тем самым снизить затраты на отопление и продлить срок эксплуатации теплицы. Поэтому, если есть возможность раздобыть хотя бы 400 ПЭТ-тар, есть смысл сделать теплицу целиком из бутылок.
Здесь есть 3 варианта. Первый – распустить бутылки на листы долгими зимними вечерами и сшить их на машинке капроновыми или, лучше, пропиленовыми нитками в полотнища подходящего размера, поз. 1 на рис. Сшивать мебельным степлером, как иногда советуют, не стоит: скобы обойдутся дороже ниток и довольно быстро заржавеют. Также можно найти советы шить не ниткой, а леской. Если их авторы знают, где взять машинку, которая шьет леской, или сами умеют шить руками с той же скоростью, то не беда — леска и по длине, и по весу будет стоить немало раз больше, чем ниток, и шов не затянется, т.к. линия сплошная, не перекручена.
Второй вариант — собрать из бутылок что-то вроде колбасок (рис. справа), нанизать на стальные прутья и набить каркас каркаса такими «шашлыками» вертикально, горлышком вниз, чтобы конденсат стекал, или горизонтально, поз. 2 и 3 на рис. с видами бутылочных теплиц. Если на улице ниже +10, толку от такой теплицы без герметизации щелей между бутылками не будет, но с весенним теплом она даст большую концентрацию света, что ускорит развитие растений.
Третий вариант — бутылки укладывают горизонтально горлышком внутрь, поз. 4. Теплоизоляция и концентрация света максимальны (так строят даже дома), но нужны не сотни, а тысячи бутылок. Соединяются они клеем или цементом, что трудоемко и дорого, поэтому бутылочные теплицы, так сказать, горизонтальные, встречаются редко.
Можно ли зимой без отопления?
Теплица теряет много тепла, а ее отопление обходится в копеечку. Товарность самообогревающихся теплиц сильно ограничена избытком нитратов в почве. Для того чтобы получать продукцию, соответствующую современным санитарным нормам, без зимнего отопления, была придумана теплица-термос.
Придуман вовсе не украинскими умельцами сегодня, как вовсю вещает укрнет, а в Израиле более полувека назад. Кстати, именно для теплиц-термосов пришлось придумывать тот же сотовый поликарбонат и специальные термоблоки, сочетающие в себе хорошие теплоизоляционные и механические свойства. От голой идеи до работоспособного дизайна чаще всего проходит очень много времени…
Израиль – мировой лидер в производстве теплиц. Там в пустынях и горах строят теплицы. Летом поверхность земли нагревается до +60, а зимой кратковременно может быть -20. А сама идея состоит в том, что в почве на определенной глубине поддерживается постоянная температура, равная среднегодовой температуре в этом месте; в субтропиках это около +18-20. При повышении на 7-12 градусов от парникового эффекта получаем как раз оптимум для растений вплоть до ананасов.
Термос — это только верхний пояс подземной конструкции теплицы, см. рис. Нижний, обычный бетон, по сути кондиционер. Зимой его согревает матушка-земля, а летом жаркий свет не потечет в яму с прохладным плотным воздухом. В результате температуру в теплице можно регулировать только форточками без затрат на отопление и кондиционирование. Для усиления освещения зимой один скат крыши ориентируем на юг, а другой закрываем изнутри алюминиевой фольгой.
В умеренном поясе ситуация иная. Во-первых, хотя среднегодовая здесь около +15, однако отопление зависит не только от температуры, но и от поступающего теплового потока. Для того, чтобы добраться до «кондиционера» нужной мощности, придется спуститься ниже промерзающей глубины не менее чем на 2 м. Уже в Ростовской области для этого требуется котлован 2,5 м. Во-вторых, пик простуды длится не часы, а дни. Поэтому объем теплицы нужен большой. В той же Ростовской области. минимальные размеры котлована в плане – 5х10 м.
С таких полсотни, действительно, в наших краях можно собрать 400-600 кг ананасов и до 1,5 тонн бананов в год. Как их продать? Ладно, допустим, мы живем в каком-то далеком королевстве, где потребительский контроль за умеренную взятку в национальной валюте всегда готов радостно и охотно выдать героин в качестве пищевой добавки, а оружейный плутоний — как детские игрушки.
А вот полтонны даже мелких ананасов за штуку даст около 1000 плодов. Сколько стоит 1 (один) ананас? В супермаркете, с фирменной наклейкой и сертификатом качества на партию? Как часто и сколько покупают ананасов? Когда при таком раскладе окупится только выемка 120-130 кубометров грунта? В целом теплицу-термос на даче в бореальной зоне можно отнести к проектам, в которых здравый смысл и трезвый расчет полностью заменены неуемным желанием добиться чего-то утробного, вопреки очевидному.
Гораздо больший интерес представляет небольшая наземная теплица-термос с собственным теплоаккумулятором в виде нагревателя, работающая по принципу солнечной печи с аккумулирующим устройством, см. рис. на правом. При -5 на улице его салон под Москвой может прогреться до +45. Поэтому в арке имеется скользящий люк-терморегулятор с хлопчатобумажным клапаном и дефлектором, отводящим холодный поток от растений в зону наибольшего нагрева.
Верхняя хлопушка должна срабатывать от малейшего вздоха вперед-назад, поэтому ее створка выполнена чрезвычайно легкой, свободно двигающейся и подпружиненной до нулевого баланса в закрытом положении тонкой, 0,15-0,25 мм, стальной проволокой. От мороза хлопушка все же не спасает, поэтому люк-регулятор на ночь приходится закрывать вручную.
Указанные размеры минимальны; теплицу можно сделать больше. Если он выполнен в виде конька, но на каждые полные и неполные 1,5 м длины по фасаду нужна своя вытяжка с воздуховодом, чтобы обогреватель прогревался равномерно. Так, теплица длиной 2 м должна иметь 2 воздуховода и 2 колпака. Вытяжку высоко натягивать не надо, это все-таки не печка; тяга здесь минимальная, если только нагретый воздух просачивается через отопитель.
Когда сворачивать
Мини-теплица впервые используется в городских квартирах. Здесь под него отводят часть утепленного балкона или лоджии. Перегородку лучше сделать из того же поликарбоната. На стену вешают ящики с землей; в то же время есть возможность выращивать экзотические цветы и снабжать семью редисом, клубникой, зеленью зимой.
В растениеводстве мини-теплицы используются для создания особых условий для определенной группы растений. В обычной коробчатой теплице для этого достаточно прибить к ящикам дуги из металлопластиковой трубы и накрыть все пленкой, слева на рис. Для горшечных культур приходится делать уменьшенные копии больших теплиц, в центре есть.
В дачном садовом хозяйстве отличным подспорьем станет мини-парник из бутылок, справа на рис. выше. Благодаря высокой концентрации света она может быть прозрачной, а свежий воздух благотворно влияет на растения на ранних фазах развития. К тому же, с таким никаких хлопот: вынул и поставил.
Существуют также виды высокопроизводительных мини-теплиц, доступных для самостоятельного изготовления. Вот, например, на рис. справа теплица из покрышек. Несмотря на топорный вид, он высокотехнологичен: используется двухступенчатый парниковый эффект и капельный полив. При умелом подборе сортов одна стойка «автотеплиц» может давать в сутки до полведра помидоров или 700-800 г клубники.
А зимой?
Небольшая зимняя теплица может окупиться либо севернее примерно параллели Котласа, либо на самом юге, в Краснодарском и Ставропольском краях. В первом случае дело решают довольно высокие цены и спрос, во втором – мягкая зима. И там и там для мелкого частника вообще возможны 2 конструкции.
Первый – классическая траншейная теплица-парник, только покрытая поликарбонатом, см. рис. ниже. Поскольку каркас полностью несущий, при расчете покрытия номер зоны берется на 1 меньше. Зимой выращивают цветы и лук. К концу февраля, когда мульча почти отросла, высевают помидоры и огурцы, а в конце апреля собирают урожай. Летом «теплятся» как обычно, а осенью, когда урожай почвы дешевый, траншеи досыпают; это дело не одного дня, ведь свежее биотопливо поначалу очень сильно прогревается. Затем цикл повторяется.
Второй — коробчатая теплица-землянка без дренажа; следующая схема. рис. Землянка — название относительное, т.к. бетонная стяжка пола ей никак не повредит. Избыток воды стекает в поддоны, где под действием тепла от отопительных регистров испаряется и увлажняет воздух.
Цоколь и отмостку теплицы-землянки желательно утеплить, но фундамент утеплять не нужно. В положительном поясе вокруг него почва не засыпается на зиму, что обеспечит дополнительный обогрев при слабом освещении. В этом плане землянку можно считать теплицей-полутермосом.
Как согреться?
Отопление, как уже упоминалось, составляет большую часть затрат на зимнюю теплицу. Если отопление водяное от котла, то оптимальной будет компоновка системы. Он был специально разработан для производственных помещений, поэтому плохо вписывается в жилые помещения, зато прост, недорог и очень экономичен при необходимой температуре до +16 градусов, а в теплице парниковый эффект добавит тепла до оптимума .
Однако лучшим вариантом для обогрева теплицы является печь от обогревателя-калорифера типа Булерьян или Буллер. Его конвекторные сопла расположены наклонно вверх и направляют горячий воздух на скаты крыши; здесь он не дает им замерзнуть, а остывает до комфортной температуры и ложится на растения теплой пеленой, создавая эффект разгара весны. Подробнее об особенностях печного отопления теплиц вы можете узнать из видео ниже.
Видео: печное отопление теплицы
Для теплицы площадью менее 10 кв. м, самый маленький буллер получается мощным, т.к. при очень малой загрузке топлива КПД буллеров резко падает. В этом случае выручит буржуйка из газового баллона на 12 или 27 литров, КПД буржуек как раз достаточно высок при слабой топке. Что касается печей длительного горения, то для теплиц они непригодны: создают слабый конвекционный очаг и сильное тепловое излучение, обжигающее растения. Весна как пустыня.
Об освещении
Освещение теплицы требует отдельного подробного обсуждения. Поделимся здесь небольшим секретом: 1 специальную фитолампу на 24 Вт можно заменить на 3 обычные экономки по 13-15 Вт со спектрами 2700К, 4100К и 6400К. Потребляемая мощность удваивается, но все равно в три раза ниже, чем у ламп накаливания.
Одна такая триада под плоскоконическими рефлекторами обеспечивает достаточную освещенность площади 4-6 кв. м. Лампы должны быть подвешены таким образом, чтобы одинаковые спектры не соседствовали ни в ряду, ни между рядами.
Наконец
Подведем итог – какую теплицу построить? Для начала бутылки. Он позволит быстро, просто и недорого научиться вести тепличный бизнес и ощутить на себе его преимущества.
Далее, в условиях умеренного климата однозначно доминируют теплицы из поликарбоната на каркасе из ПП труб. В суровых местах предпочтительна и деревянная крыша с поликарбонатом. Он хорош еще и тем, что сам по себе оказывает минимальное воздействие на окружающую среду. На вечной мерзлоте это жизненно необходимо.
(пока нет оценок)
Теплицы из поликарбоната в торговой сети представлены широко – на любой вкус и размер. Но многие предпочитают делать это самостоятельно. Потому что теплица из поликарбоната своими руками в разы прочнее и надежнее. При этом затраты меньше или те же.
Как выбрать дизайн
Если вы решили построить теплицу из поликарбоната своими руками, желательно выбрать конструкцию, позволяющую использовать главное преимущество этого материала – его способность гнуться. Это два вида с криволинейными крышами с арочными опорами.
В одном варианте дуги выходят из самой земли. Если они изогнуты в виде радиуса, по краям теряется много площади, так как работать там очень неудобно из-за небольшой высоты.
Эту проблему решает другая конструкция — с составной рамой, сваренной из нескольких кусков. Из земли/из основания выходят прямые стойки, которые поднимаются на высоту не менее полутора метров. К ним приваривается дуга. При таком устройстве крыша закругляется, стены прямые. Даже вдоль стен можно работать без проблем, выпрямляясь в полный рост.
Но скругленная крыша теплицы имеет ряд недостатков. Первая – в ней сложнее, чем в прямой, сделать форточки для вентиляции. Решить проблему можно, если сделать фрамуги в стенах, а не в крыше. Второй минус скругленной крыши в теплице из поликарбоната в том, что снег с нее сходит хуже, чем с плоских наклонных поверхностей. Если вы живете в регионе со снежными зимами, то придется либо делать армированные фермы, либо делать односкатную крышу – с одним или двумя скатами.
Есть и третье решение — сделать закругленную часть крыши из двух дуг, сваренных под углом, что образует подобие конька. С такой конструкцией снег хорошо тает, а конек можно защитить широкой полосой металла. Это улучшит удаление снега и защитит стык от протечек.
Теплица из поликарбоната своими руками: материал каркаса
Выбор материалов для каркаса не очень большой. Подойдут профилированные (прямоугольные) трубы, металлический уголок и деревянный брус. Также используйте оцинкованные профили для гипсокартона.
Дерево
Брус используют для небольших теплиц, а конструкцию выбирают с односкатной или двускатной крышей, так как гнуть дуги из дерева сложно и долго. Сечение бруса зависит от размеров теплицы и снеговых/ветровых нагрузок в регионе. Самый популярный размер 50*50 мм. Такие опоры ставятся в средней полосе. Для большей надежности угловые стойки можно сделать из бруса 100*100 мм.
Причем для экономии можно не покупать брус, а сделать составной — из досок. Возьмите две доски шириной 50 мм и толщиной 25 мм, три доски толщиной 15 мм. Сложите, сбивайте с обеих сторон гвоздями. Полученные стойки более прочные, лучше переносят нагрузки, меньше подвержены кручению, так как волокна древесины направлены в разные стороны.
Другой вариант, более крупный.
Если строится теплица из поликарбоната своими руками на деревянном каркасе, все доски/брус должны быть обработаны/пропитаны антисептиками, причем те, что предназначены для улицы. Концы, зарытые в землю, обработайте составами для прямого контакта с землей. Без такой обработки древесина, во-первых, быстро разрушится, во-вторых, может стать источником болезней растений.
При соединении стоек к обвязке (нижней планке) для большей жесткости и надежности используйте стальные армированные монтажные уголки. Они доступны в строительных магазинах. Для увеличения несущей способности крыши устанавливаются дополнительные перемычки.
Профилированные трубы и стальной уголок
Большинство каркасов теплиц из поликарбоната изготавливаются из профилированных труб. При наличии навыков работы с ним несложно все сделать самому – квадрат или прямоугольник сварить проще, чем круглые трубы. Еще один плюс в том, что с помощью легко сделать дуги самостоятельно.
Сечение опять же зависит от размера и условий окружающей среды. Чаще всего их делают из прямоугольной трубы 20*40 мм. Но возможны и варианты. Для этого материала важен и такой параметр, как толщина стенки. Желательно, чтобы металл был 2-3 мм. Такой каркас выдерживает значительные нагрузки.
Стальной уголок тоже хороший вариант, но согнуть его — сложная задача, поэтому теплицы собирают в виде домика — с двускатной или односкатной крышей. Размеры полок 20-30 мм, толщина металла от 2 мм.
Оцинкованные профили
Теплица из поликарбоната с каркасом из профиля своими руками – самый ненадежный вариант. Он хорош в районах с малоснежными зимами и даже без сильных ветров. Преимущество этого варианта в том, что сварка не нужна. И минус не самая большая несущая способность.
Один из кадров
Технология используется стандартная — как для возведения стен и перегородок из гипсокартона. Отличие только в том, что с одной стороны каркас обшивается и крепится поликарбонатом. Стойки желательно делать двойными – сращивая два несущих профиля, поворачивая их «спина к спине» и скручивая саморезами. Для большей жесткости каркаса сделайте скаты, соединив соседние стойки наклонными перемычками. Крышу желательно сделать скатной, а не закругленной, для усиления ферм.
Фонд
Если вы задаетесь вопросом, нужен ли вам фундамент для теплицы из поликарбоната, ответ один — нужен. И надежный. Они очень хорошо летают. Поэтому фундамент должен хорошо «заякоривать» здание.
Тип ремня
Этот фундамент предназначен для зданий, которые планируются более чем на один год. Самый дорогой, но и самый солидный вариант. Если вы планируете использовать теплицу круглый год, фундамент делают глубоким – на глубину чуть ниже промерзания почвы. Для сезонного использования подойдет бетонно-кирпичный или просто из бруса.
Бетон-кирпич — один из самых распространенных
Бетонно-кирпичный (бетонно-балочный)
Чаще всего делают бетонно-кирпичный вариант. Он оптимален с точки зрения затрат, сложности и продолжительности. Работы выполняются следующим образом:
- По размеру теплицы копают траншею. Его ширина около 20 см, глубина зависит от типа почвы.
- На подготовленное дно расстилается плотная клеенка или толь. Это необходимо для того, чтобы влага из раствора не впитывалась в почву. Бока тоже желательно закрыть, но там частично эту проблему решают щиты опалубки. Без этого слоя бетон не наберет прочности и разрушится.
- В образовавшуюся канаву заливают раствор. Пропорции следующие: на 1 часть цемента (М 400) берется 3 части песка и 5 частей заполнителя. Заполнитель – желательно щебень мелкой и средней фракции. Керамзит использовать нельзя – он впитывает влагу, может вызвать повышенную влажность.
- Поверхность выравнивается «под уровень». Выровнять его можно деревянным бруском.
- Закладные устанавливаются в фундамент, по углам и с расстоянием 1 метр — шпильки или отрезки арматуры диаметром не менее 12 мм. Шпильки ставятся, если к ним необходимо прикрепить брус, арматура – если предстоит кладка кирпича. Они выступают над уровнем фундамента не менее чем на 15 см.
- Залитый фундамент накрывается пленкой, выдерживается не менее недели (при температуре ниже 17°С должно пройти две недели). Если стоит жаркая погода, его поливают пару раз в день. Для сохранения влаги в этом случае под пленку лучше накрыть грубой тканью (мешковиной).
- Если нижняя обвязка представляет собой балку, гидроизоляцию накатывают на бетонное основание. Можно — рубероид в два слоя, но он сейчас быстро разрушается, поэтому лучше взять Гидроизол или что-то подобное. Можно пару раз промазать бетон битумной мастикой. Результат будет надежнее.
- Уложен ряд обвязки:
- Далее идет сборка рамы.
Есть варианты для этого типа фундамента. В подготовленную траншею можно установить небольшие размеры, заполнить пространство между ними раствором. Их необходимо устанавливать так, чтобы их край находился ниже уровня земли. Сверху заливается слой бетона, выравнивается. Закладные фиксируются по швам.
Пустые бутылки можно использовать как строительный материал. Их укладывают рядами, заливают бетоном. Получается очень экономичная и теплая основа. Его несущей способности вполне достаточно для более серьезного здания.
Деревянный фундамент для теплицы из поликарбоната
Этот вариант подходит как временное решение — может прослужить два-три года. Это зависит от влажности в помещении, качества древесины и обработки. Брус используется большого сечения – 100*100 и более (можно сделать составным, из нескольких досок). Обрабатывается составами для древесины, контактирующей с землей. Порядок работы следующий:
Этот вариант подходит только для засушливых районов с низким уровнем грунтовых вод. В этом случае можно надеяться, что фундамент проживет хотя бы несколько лет.
Свая-ростверк
Другой тип фундамента, который не защитит от мороза. Зато надежен и прослужит долго. Завершите, и мы дадим краткий список работ.
Далее можно крепить обвязку, а можно надстроить пару рядов кирпичей и только после этого установить каркас. После этого можно сказать, что теплица из поликарбоната своими руками практически готова. Осталось закрепить поликарбонат.
Какой поликарбонат выбрать
Сколько прослужит теплица из поликарбоната, купленная или построенная своими руками, насколько хорошо она будет «работать», зависит от параметров и качества поликарбоната. К его выбору нужно отнестись ответственно – сумма немалая.
Типы поликарбоната
Существует три вида этого материала:
Какой поликарбонат лучше использовать для строительства теплиц? Зависит от режима работы теплицы. Если он нагревается, вам нужен сотовый телефон. Если этот вариант исключительно для теплого времени года, больше подойдет профнастил (или монолит). Монолитный тоже неплох, но у гофрированного больше жесткость. Для теплиц, которые планируется использовать с ранней весны или в течение всей зимы, устанавливают сотовый поликарбонат. Благодаря своей структуре он имеет более чем высокие теплоизоляционные характеристики – лучше сохраняет тепло, хотя и хуже пропускает свет (86% против 95%).
Выбираем сотовый поликарбонат
Выбрать профнастил или монолит несложно – ориентируемся на заявленные характеристики. Важно только, чтобы была защита от ультрафиолета. Других подводных камней нет. А вот с сотовым телефоном есть много нюансов. Вам необходимо обратить внимание на следующее:
Самый простой способ проверить качество сотового поликарбоната — попробовать сжать его между пальцами. Если его не продавить, даже если приложить немалые усилия, взять можно. Если он легко сжимается, ищите другой.
Особенности монтажа
По технологии поликарбонат монтируется с использованием стартового и соединительного профилей. Сначала на каркас устанавливаются профили, в них вставляется лист сотового поликарбоната, который фиксируется на саморезы со специальными пресс-шайбами, одновременно защищающими место крепления от протечек. Профили, кроме того, что удерживают листы на месте, еще и защищают срезы от попадания пыли и грязи на дно. Система выглядит аккуратно, работает хорошо, но все компоненты стоят приличных денег.
Эстетика для теплицы – не самое необходимое свойство, поэтому, если нужно сэкономить, предпочитают крепить по-простому, без профилей и пресс-шайб. Вот как они это делают:
Это то, что касается непосредственно крепления сотового поликарбоната. Есть еще один момент, который стал понятен в процессе эксплуатации теплиц из поликарбоната. Поликарбонат нельзя класть близко к земле. Желательно, чтобы она начиналась не менее чем в полуметре от поверхности. Почему? Потому что, во-первых, он все равно пачкается и через него почти не проходит свет, так что на общую освещенность это никак не влияет. Во-вторых, он начинает портиться – чернеть, расслаиваться. Неясно, что вызывает эту реакцию, но она происходит часто. Так что при разработке планировки теплицы из поликарбоната своими руками предусмотрите полуметровые стены из другого материала – кирпича, строительных блоков. Не имеет значения.
Все мы знаем гордость владельца погреба или кладовой, заполненной банками консервации. Но для того, чтобы это стало возможным, нужно сначала успешно вырастить весь перечень овощей и фруктов: огурцы, помидоры, кабачки, перец — и другие культуры, для созревания которых требуется тепло и солнце. С жарой в нашем климате проблематично. Поэтому нам обязательно нужны теплицы или теплицы на участке. Создать такую полезную постройку можно своими руками, а в качестве материала выбрать, например, поликарбонат.
Отличие теплицы от теплицы
Их постоянно путают. И там, и там — основа оправ и покрытие, пропускающее ультрафиолет и не пропускающее холод. Только качество и размеры разные. Но отличить парник от парника несложно, несмотря на схожесть конструкции.
Характеристики теплиц
Небольшая простая теплица — защита в основном для грядок, часто очень-очень длинная конструкция и всегда низкая. Изготавливается из металлических и пластиковых труб или деревянных реек. Иногда он состоит из секций на деревянной основе. Но часто равные по длине пластиковые трубы или металлические фитинги просто втыкаются в землю, поэтому большинство небольших теплиц имеют полукруглое сечение. Накрывают такую теплицу, как правило, легкой полиэтиленовой рукавной пленкой, которая просто откидывается в теплую погоду или для ухода за растениями.
Длинные теплицы из металлических арок можно устанавливать бесконечными рядами
Фотогалерея: самые простые конструкции
Вот так пленка откидывается от теплицы из пластиковых труб на арматуре Это тоже теплица, а не теплица, хоть и из дерева со стеклом Теплица из труб ПВХ собрана на арматуру, как конструктор
Теплица с накинутой пленкой с запасом: можно просто обвязать с торца Теплица-теплица-шкаф заводская для комнатных цветов для их содержания от холода Длинные теплицы из труб и пленки для длинных грядок Маленькие теплицы для небольших грядок на деревянном каркасе из пластиковых труб и пленок Накрытие теплицы полиэтиленовой пленкой лучше делать вдвоем Теплица из пластиковых бутылок в виде арки над садовая Теплица из пластиковых бутылок в виде домика
Большие теплицы — это конструкции совсем другого уровня сложности (кстати, простые теплицы тоже часто называют теплицами). Материалы для их каркаса более дорогие и прочные: дерево, металлические трубы, металлические уголки, пластиковые трубы различного состава и качества. В такую теплицу можно войти, не наклоняясь. Есть дверь или две или более дверей, а часто и окна и форточки. Внутри них часто оборудуют грядки и полки для поддонов с рассадой и цветочными горшками, их внутренности полностью вымощают или делают дорожки.
В таких конструкциях применяются более прочные покрытия: армированная полиэтиленовая пленка, пузырчатая пленка (лучше защищает от холода, но хуже пропускает свет), нетканые материалы (Спанбонд, Лутрасил, Агрил, Агротекс, Агроспан, также обеспечивающие хорошая теплоизоляция, но не прозрачны), пластиковые листы (сотовый поликарбонат) и даже стекло. Но все же последняя позиция, как и алюминиевые стеклопакеты, применяется для тяжелых капитальных теплиц типа «парник», которые эксплуатируются круглый год.
Фотогалерея: разновидности и формы теплиц и парников
Теплица из коричневых стеклопакетов — теплица и украшение двора Огромная теплица со стеклопакетами — это больше зимний сад, чем просто теплица Теплица пристенная из металлический уголок и стекло на фундаменте Теплица из полипропиленовых труб с армированной полиэтиленовой пленкой и дверцей на молнии
Из деревянных треугольников и пленки можно сделать дизайнерскую теплицу своими руками Дизайнерская теплица из металлических треугольников и фольги украсит любой участок Теплица из трубы полипропиленовые на фитингах, покрытые пленкой, имеет основу из труб
Теплица из поликарбоната
Наиболее практичным решением для укрытия теплицы являются двухслойные одно- или двухкамерные пластиковые листы под названием «сотовый поликарбонат» с параллельно ориентированными ребрами жесткости. Это самый современный материал с хорошими характеристиками. На самом деле поликарбонатные листы не являются «сотовыми». А вот сотовая структура гораздо больше подходит для теплиц, так как:
- ребра жесткости в «сотах» сильно укрепляют материал;
- соты внутри наполнены воздухом, а воздух, как известно, лучший теплоизолятор.
Сотовый поликарбонат может быть разных цветов, но, конечно же, для теплиц лучше использовать прозрачный.
Прозрачный сотовый поликарбонат — подходящий материал для обустройства теплицы
Преимущества материала
- Прочность — по сравнению не только со всеми видами пленок, но и по сравнению со стеклом; поликарбонат выдержит крупный град и случайное попадание мяча или камня.
- Высокий коэффициент пропускания солнечного света (92%).
- Меньшее пропускание УФ-излучения, чем у стекла, благодаря рассеиванию света в сотах — нет необходимости защищать нежные сорта растений в жаркое время дня.
- Высокие теплоизоляционные свойства за счет сотовой структуры – выше, чем у стекла и любых пленок.
- Устойчив к перепадам температур от -35 0 С до +50 0 С, не становится от этого хрупким, как пленки.
- Обладает пылеотталкивающими свойствами.
- Легкий, в 15 раз легче стекла.
- Он гибкий, поэтому легко помещается на раму любой формы.
- Пластичен при нагревании, поэтому легко помещается на раму очень замысловато изогнутой формы.
- При контакте с открытым пламенем не горит, а плавится — без выделения вредных газов.
- Легко режется и сверлится.
- Обычно поставляется в виде листов удобных размеров 6х2,1 м, при этом для теплицы используется 3-4 листа.
- Очень красиво.
- Главное преимущество — дешевизна при таких впечатляющих характеристиках.
Дефекты
Необходимо тщательно соблюдать правила монтажа поликарбоната — нужно закрыть торцы листов, иначе в соты попадет влага и растворятся микроорганизмы, что ухудшит прозрачность листов и внешний вид теплицы.
Самодельное устройство
Теплица с поликарбонатным покрытием всегда состоит из одних и тех же компонентов:
- Фундамент любого строения или несущий каркас из дерева.
- Каркас — из металлического уголка, трубы, профиля; из деревянного бруса; из пластиковых труб любого химического состава и способа производства.
- Крышка из сотового поликарбоната.
Фотогалерея: разные теплицы с покрытием из поликарбоната
Переносная теплица для покрытия клумб Деревянная теплица из поликарбоната в виде домика Теплица из уголка с поликарбонатом на деревянном каркасе Необычная конфигурация теплицы из пластиковых труб с поликарбонатом — полки сделаны здесь заранее Теплица из пластиковых труб с поликарбонатом на деревянном основании Легкая теплица из поликарбоната довольно вместительная
Теплица из уголка и пластика оснащена ящиками для цветов Теплица на монолитном фундаменте Теплица на бетонном фундаменте с ящиками для цветов Теплица из поликарбоната на каменном фундаменте Теплица из поликарбоната на бетонном фундаменте с декорациями Фундамент отделан камнем у теплица из поликарбоната Теплица из поликарбоната ленточный фундамент с деревом
Подготовка к строительству
Для точного понимания, что мы хотим получить, нужны чертежи, схемы, размеры.
Идея и чертеж
Но сначала нужно определиться с желаемой формой и материалом для каркаса нашей будущей теплицы. Хотя наиболее устойчивой к снеговым нагрузкам считается форма «домика», она довольно сложна в исполнении, а традиционно арочная форма является самой лучшей и простой.
Выбор формы теплицы диктуется вашими навыками и возможностями.
Можно было бы вообще обойтись без фундамента или сделать свайный бетонный фундамент. Но главного — герметичности теплицы снизу он не решит. Туда могут проникнуть насекомые, гусеницы и слизни, и даже мыши.
Теплица из труб на забетонированных стержнях — достаточно сложное и непрактичное решение.
Поэтому мы выбрали для нашей теплицы деревянный каркас из бруса или доски, тщательно пропитанный антисептиком, уложенный прямо на землю, на песчаную подушку и гидроизоляцию рубероида.
Каркас для нашей теплицы из бруса, уложенный на песчаную подушку и гидроизоляцию
Каркас из полипропиленовых труб будем монтировать на деревянную обвязку, на которую прикрепим сотовый поликарбонат. Полипропилен (ПП) представляет собой термопластичный полимер, разработанный для суровых условий. В зависимости от вида они выдерживают низкие (до -10 0 С) и высокие (до +110 0 С) температуры, устойчивы к агрессивным веществам, легко соединяются друг с другом, чрезвычайно прочны.
Полипропиленовые трубы отличное, простое и надежное решение для такой теплицы
Порыскав в интернете, находим множество чертежей, и из них выбираем наиболее подходящий, средний по сложности и адаптируем под размеры, которые нам необходимость.
Пример чертежа теплицы на штырях не совсем соответствует нашим целям, но показывает принцип ее устройства
Но на этом чертеже не показан принцип крепления труб друг к другу и к основанию с помощью фитингов . Ищем правильную схему.
Система крепления труб друг к другу и к основанию на саморезы с использованием фитингов
Не очень понятно как делать двери. Ищем схемы соединения труб в плоских частях и навешивания их на арочную конструкцию.
Принципы соединения труб в плоских частях — двери и форточки
Конкретизация и выбор материала
- Длина выбранной теплицы почти 7 метров. Учитывая немалые размеры теплицы и немалый вес пластикового покрытия, выбираем прочные трубы: ПП трубу, армированную стекловолокном, диаметром 25 миллиметров и толщиной стенки 4 миллиметра.
Полипропиленовая труба, армированная стекловолокном VALTEC PP-FIBER PN 25
- Монтажная арматура должна быть соответствующего диаметра. Нам понадобится их довольно много. Для крестового соединения труб понадобятся крестовины.
Крестовина для полипропиленовых труб
- Для тройного соединения труб на концах теплицы понадобятся тройники.
Тройник для полипропиленовых труб
- Для закрытия концов и укрепления труб на деревянном каркасе — заглушки. Так как стаканы, изображенные на схеме, найти не просто, используем для этой цели обычные заглушки, закрепляя в них трубы саморезами.
Заглушка для полипропиленовых труб
- Выбор балки для каркаса. Каркас должен быть достаточно прочным, поэтому сечение бруса не должно быть меньше 150х150 миллиметров.
Брус сосны естественной влажности 150х150х6000 мм
- Также понадобятся крепкие массивные металлические уголки для усиления стыков каркаса.
Крепежный уголок поможет надежно закрепить опорные плиты
- Поликарбонат продается в стандартных листах. Но его толщину можно подобрать применительно к нашим условиям. Так как у нас достаточно легкая теплица, вы можете приобрести поликарбонат толщиной 6 миллиметров. Всего будет 4 листа.
Виды поликарбоната: классификация по толщине и расположению ребер жесткости
Очень важно выбрать качественный поликарбонат, если мы хотим иметь прочную конструкцию.
Сравнение поликарбоната разного качества после нескольких лет эксплуатации
- Профиль для соединения листов поликарбоната нам понадобится, чтобы обеспечить предельную герметичность теплицы. Состоит из двух частей – основания и защелкивающейся на него верхней части – крышки; быстро и надежно крепить листы поликарбоната к каркасу, попутно соединяя их друг с другом.
Соединительный профиль «Полискреп» применяется для монтажа массивных конструкций из сотового поликарбоната
- Для закрытия торцевых кромок листов поликарбоната приобретем торцевой профиль.
Торцевой профиль для поликарбоната (6мм*2100мм б/цвет)
Видео: как выбрать качественный поликарбонат
Видео: как правильно соединить сотовый поликарбонат
Расчет всех материалов
Теперь мы можем свести в таблицу все компоненты, которые мы выбрали, и рассчитать, сколько их нам нужно и как во сколько обойдется нам наша теплица, учитывая среднюю текущую цену материалов.
Не забудьте включить в список комплектующих запас — лишних 10-15% — на брак и возможные проблемы при сборке!
Таблица: перечень материалов и примерная общая стоимость теплицы
Необходимые инструменты
- Молотки разных размеров.
- Гвоздодер, крепление.
- Рулетка, столярный метр.
- Штык-нож.
- Лопата-сова.
- Грабли.
- Нивелир гидравлический или лазерный.
- Электропила (или — циркулярная пила, или простая ножовка).
- Дрель.
- Отвертка.
Пошаговый процесс изготовления теплицы
- Выбираем место для грядок, которые необходимо защитить теплицей. Место должно быть удобным, солнечным, недалеко от воды или проточной воды.
Правила размещения теплицы в зависимости от расположения участка
Очень важно разместить теплицу так, чтобы она не попадала под сильные порывы ветра или не попадала в аэродинамическую трубу между двумя зданиями (иначе при большом парусность, парник может просто сдуться). Кроме того, он не должен находиться под скатом крыши дома, чтобы ее не завалило дополнительным снегом; на склоне, чтобы его не затопило; в тени, чтобы снег долго не задерживался на его крыше; возле больших деревьев, чтобы поликарбонат не протыкался ветками и не покрывался листвой осенью.
Там, где нельзя поставить теплицу, чтобы она не подвергалась воздействию неблагоприятных погодных условий
Нельзя забывать и об эстетике вашего участка — теплица должна вписываться в общий ландшафт.
