Расчет нагрузки плиты перекрытия онлайн калькулятор: Сбор нагрузок на перекрытие и балки онлайн

Содержание

Программы для расчета плит перекрытия

Для частных застройщиков создано большое количество полезных инструментов, один из них — программа для расчета перекрытия. Простые калькуляторы и сложные технические инструменты архитекторов помогут правильно рассчитать нагрузки и не ошибиться при постройке дома.

Интерфейс программы для расчета плит перекрытия

Вернуться к оглавлению

Содержание материала

1 Перекрытия: принцип и важность расчетов
- 1.1 Деревянное
- 1.2 Железобетонные монолитные
- 1.3 Железобетонные сборные
2 Программы для архитекторов
3 Калькуляторы и бесплатные программы для проектирования
- 3.1 Ultralam
  - 3.1.1 Расчет деревянных балок Владимира Романова
  - 3.1.2 Программы для расчета металлических и железобетонных перекрытий
- 3.2 СИТИС: Форт
- 3.3 Перекрытия
- 3.4 Beam
- 3.5 Balka
- 3.6 Строитель + расчет железных балок
- 3. 7 EURYDICE
- 3.8 Балка v2-0-2

Перекрытия: принцип и важность расчетов

Перед тем как использовать программу для расчета перекрытия, надо определиться с материалом конструкции.
При частном строительстве используют три основных типа перекрытия:

Деревянное

Несущими балками при устройстве деревянного перекрытия выступают: брус (бревно), металлический профиль (швеллер, двутавр, уголок) или железобетонные элементы. Балки застилаются досками, образуя плиты перекрытия. Основываясь при вычислениях на строительных нормах, сечение несущей балки определяется путем суммирования её веса и нагрузки эксплуатационной. Примерная нагрузка межэтажного деревянного перекрытия 400кг/ м². Если не предполагается активная эксплуатация данной зоны, например, в случае создания и обустройства чердака или пространства под крышей, принимаемая во внимание нагрузка может быть уменьшена.

Схема устройства плит перекрытия из дерева

В длину каждой балки из дерева закладывается минимум 24 см, необходимых для её крепления. Важный элемент расчета деревянных конструкций – прогиб балки. Правильные вычисления помогут выбрать оптимальное сечение элемента при заданной длине. Это предотвратит изменение геометрии помещения, и повысит безопасность перекрытия.

Количество необходимых балок рассчитывается, исходя из монтажного шага. Укладку производят, перекрывая узкий пролет, с интервалом от двух с половиной до четырех метров. В свою очередь, шаг зависит от ширины расположения каркасных стоек.

Железобетонные монолитные

В качестве несущих при устройстве монолитных ж/б конструкций перекрытий в доме используются металлические профили или ж/б балки. Плиты перекрытия формируются из монолитных железобетонных деталей. Это позволяет выдерживать большие нагрузки, перевязывать широкие прогоны.

Расчет монолитного перекрытия в специальной программе

При вычислении нагрузки на двутавровую балку её вес без учета стяжки рассчитывается исходя из значения 350 кг/ м², а учитывая стяжку – 500 кг/ м². Монтажный шаг при укладке принято делать равным 1 метру.

При создании ж/б перекрытия работает правило: длина проема должна быть в 20 раз больше высоты балки. Это допустимый минимум. Высота и ширина ж/б элемента так относится друг к другу, как 7 к 5. При расчете перекрытия также необходимо учитывать вероятный изгиб, геометрию плит, выбор армирования и характеристики бетона. В видео показан процесс расчета монолитного перекрытия.

Железобетонные сборные

Элементы для изготовления подобных перекрытий имеют стандартные размеры и специальных расчетов не требуют. Необходимо определиться с их количеством и нагрузкой на общее основание строения.

Предварительный подсчет поможет значительно сэкономить при закупке строительных материалов. Кроме финансовых выгод вычисления нагрузок дадут гарантию безопасности строения.

Если прочность перекрытия не учитывать, постройка может обвалиться и привести не только к дополнительным затратам, но и к ещё более плачевным последствиям. Правильный предварительный расчет – основа безопасности строения.

Вернуться к оглавлению

Программы для архитекторов

Профессиональная работа по проектированию зданий и сооружений невозможна без использования технических программ для расчета перекрытия. Если строительство домов является основным занятием, стоит приложить усилия и изучить инструменты по проектированию.

Интерфейс программы ArchiCad для расчета перекрытия

Самыми распространенными техническими инженерными программами в проектных организациях являются ArchiCad, AutoCad, Лира, NormCAD и SCAD.

Плюсы инженерных программ по проектированию:

Универсальность. Любая из программ может быть использована для построения и расчета всех видов перекрытий.
Точность. При подсчете учитывается большое количество факторов, способных повлиять на нагрузку и прочность конструкции. Такая детальность в подсчетах позволяет получить максимально точные данные.
Визуализация. Получив результат, строитель наглядно видит, что и как он должен смонтировать, чтобы получить гарантированный результат.

Подготовка проектной документации. Для профессиональных застройщиков с помощью инженерных программ можно подготовить документацию, которая принимается всеми проверяющими органами.

Недостатки инженерных программ по проектированию:

Утверждение, что подобные инструменты легко освоить — неверно. Зачастую для их использования необходимо специальное техническое образование, знание сопромата и унифицированных строительных норм.
Объем информации: для работы с инженерными программами требуется обладать большим количеством данных, в противном случае можно получить неожиданный результат вычислений.
Ограничение доступа: программы лицензированные, для использования необходима покупка прав на использование.

Вернуться к оглавлению

Калькуляторы и бесплатные программы для проектирования

Для постройки собственного дома тратить время на изучение сложных программ для расчета перекрытия излишне. Специально для тех, кто строит дом своими руками, разработаны несложные инструменты.

Чертеж плиты перекрытия созданный в специальной программе

Среди подобного софта есть платный и бесплатный, предназначенный для скачивания, и работающий on-line. Программы для расчета деревянных перекрытий. Если дом, который предстоит построить, деревянный, то для расчета перекрытия удобнее воспользоваться простым софтом.

Ultralam

Инструмент для подсчета нагрузки балок из клееного и профилированного бруса. Основное направление – многопролетные элементы.

Расчет деревянных балок Владимира Романова

Простая программа, считающая нагрузки на деревянные балки. При частном строительстве домов, инструмент помогает подобрать элемент правильно.

Программы для расчета металлических и железобетонных перекрытий

Среди инструментов для вычисления ж/б перекрытий много предложений программного обеспечения.

Интерфейс программы Ultralam для расчета перекрытия

Часть софта необходимо купить для персонального использования. Но также в сети есть возможность скачать бесплатно программы для расчета плит перекрытия.

СИТИС: Форт

Форт — российская разработка ООО «Ситис», предназначенная для подсчета ж/б перекрытия плитами свободной геометрии.

Особенности программы:

удобный интерфейс, простой в освоении;
конструкция, не требуется самостоятельного построения схемы — вычисление производится автоматически, на основании запрошенных у пользователя данных;
удобная цветовая визуализация результата;
возможность выбирать уровень точности расчетов;
учет характеристик бетона и возможность пополнения библиотеки материалов.

Способ основан на требованиях актуальных СНиП, сертифицирован ГОССТРОЕМ РОССИИ. Предоставляется этот софт на платной основе.

Перекрытия

Инструмент предназначен для исчисления замены нагрузок на плиты перекрытия.

С её помощью возможно вычисление общей нагрузки как на одну плиту, так и на конструкцию в целом. Для расчета монолитного перекрытия программа не рассчитана.

Позволяет:

задавать точечные нагрузки;
редактировать предыдущие проекты и их детали;
работать с большими площадями перекрытий.

Версии программы периодически обновляются, добавляя ей дополнительный функционал. Скачанный софт необходимо оплатить.

Beam

Инструмент для расчета нагрузки на металлические многопролетные балки:

определяет прочность несущей конструкции;
позволяет подобрать верное сечение элемента;
задает параметры максимальных и минимальных напряжений, углов поворота и прогибов.

Программа является частной разработкой, не сертифицирована. Человек, скачавший её, имеет право бесплатного ознакомления в течение 5 дней.

Интерфейс программы Beam для расчета балок перекрытия

В дальнейшем пользование полным функционалом платное.

Balka

Инструмент для вычисления нагрузки на однопролетные балки:

определяет жесткость и прочность элементов конструкции;

помогает с выбором сечения балок.

Является бесплатной версией Beam, поэтому имеет ряд ограничений.

Строитель + расчет железных балок

Программа от частного разработчика, позволяющая рассчитать нагрузку на ж/б ригели.

EURYDICE

Инструмент для расчета и проектирования ж/б перекрытий, предназначенный для сборно-монолитных конструкций.

Балка v2-0-2

Белорусская программа для проектирования любых видов балок перекрытия. Для использования в России подойдут расчеты по металлическим балкам. Белорусские СНиП идентичны российским. Программа лицензированная, платная.

Для домов из дерева большинство программ представляют собой on-line калькуляторы, которые можно найти в открытом доступе Интернета.

Также в сети существуют программы для перекрытий из металла и железобетона. Чтобы воспользоваться этими инструментами, следует ввести в поисковую строку фразу «программа для расчета перекрытия» или «программа для перекрытий». Останется только подобрать подходящий инструмент и воспользоваться им.

Расчет монолитной плиты перекрытия на примере квадратной и прямоугольной плит, опертых по контуру

Преимущества устройства монолитного перекрытия
Виды
Расчет безбалочного перекрытия
Расчет монолитной плиты, опертой по контуру

Параметры монолитной плиты
Как рассчитать наибольший изгибающий момент
Как выбрать сечение арматуры

Пример расчета монолитной плиты перекрытия в виде прямоугольника

При создании домов с индивидуальной планировкой дома, как правило, застройщики сталкиваются с большим неудобством использования заводских панелей. С одной стороны, их стандартные размеры и форма, с другой – внушительный вес, из-за которого не обойтись без привлечения подъемной строительной техники.

Для перекрытия домов с комнатами разного размера и конфигурации, включая овал и полукруг, идеальным решением являются монолитные ж/б плиты.

Дело в том, что по сравнению с заводскими они требуют значительно меньших денежных вложений как на покупку необходимых материалов, так и на доставку и монтаж. К тому же у них значительно выше несущая способность, а бесшовная поверхность плит очень качественная.

Почему же при всех очевидных преимуществах не каждый прибегает к бетонированию перекрытия? Вряд ли людей отпугивают более длительные подготовительные работы, тем более что ни заказ арматуры, ни устройство опалубки сегодня не представляет никакой сложности. Проблема в другом – не каждый знает, как правильно выполнить расчет монолитной плиты перекрытия.

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор;
они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы;
с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают;
цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Внимание!

Устраивать монолитное перекрытие в доме из газобетона можно исключительно после установки дополнительных опор из бетона или железа. Что же касается деревянных построек, то использование такого типа литья запрещено.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

Виды ↑

По технологии устройства различают:

монолитное балочное перекрытие;
безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.

имеющие несъемную опалубку;
по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Расчет безбалочного перекрытия ↑

Перекрытие этого типа представляет из себя сплошную плиту. Опорой для нее служат колонны, которые могут иметь капители. Последние необходимы тогда, когда для создания требуемой жесткости прибегают к уменьшению расчетного пролета.

Полезно

Экспериментально было установлено, что для безбалочной плиты опасными нагрузками можно считать сплошную, оказывающую давление на всю площадь и полосовую, распределенную через весь пролет.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

К примеру:

Здесь суммарная нагрузка составляет 775 кг на кв. м.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Как известно, изгибающий момент по отношению к оси абсцисс балки с опорой на две стены, имеющей пролет l_n вычисляют по формуле m_n = q_nl_n²/8 (для удобства за ее ширину принят 1 м). Очевидно, что если пролеты равны, то равны и моменты.

Если учесть, что в случае квадратной плиты нагрузки q₁ и q₂ равны, возможно допустить, что они составляют половину расчетной нагрузки, обозначаемой q. Т. е.

Иначе говоря, можно допустить, что арматура, уложенная параллельно осям абсцисс и аппликат, рассчитывается на один и тот же изгибающий момент, который вдвое меньше, нежели тот же показатель для плиты, которая в качестве опоры имеет две стены. Получаем, что максимальное значение расчетного момента составляет:

Что же касается величины момента для бетона, то если учесть, что он испытывает сжимающее воздействие одновременно в перпендикулярных друг другу плоскостях, то ее значение будет больше, а именно,

Как известно, для расчетов требуется единая величина момента, поэтому в качестве его расчетного значения берут среднее арифметическое от М_а и М_б, которое в нашем случае равно 1472. 6 кгс·м:

Как выбрать сечение арматуры ↑

В качестве примера произведем расчет сечения стержня по старой методике и сразу отметим, что конечный результат расчета по любой другой дает минимальную погрешность.

Какой бы способ расчеты вы ни выбрали, не надо забывать, высота арматуры в зависимости от ее расположения относительно осей x и z будет различаться.

В качестве значения высот предварительно примем: для первой оси h₀₁ = 130 мм, для второй – h₀₂ = 110 мм. Воспользуемся формулой А₀_n = M/bh²₀_nR_b. Соответственно получим:

А₀₁ = 0.0745
А₀₂ = 0.104

Из представленной ниже вспомогательной таблицы найдем соответствующие значения η и ξ и посчитаем искомую площадь по формуле Fan= M/ηh0nRs.

Получаем

Fa1 = 3,275 кв. см.
Fa2 = 3,6 кв. см.

Фактически, для армирования 1 пог. м необходимо по 5 арматурных стержня для укладки в продольном и поперечном направлении с шагом 20 см.

Для выбора сечения можно воспользоваться нижележащей таблицей. К примеру, для пяти стержней ⌀10 мм получаем площадь сечения, равной 3,93 кв. см, а для 1 пог. м она будет в два раза больше – 7,86 кв. см.

Сечение арматуры, проложенной в верхней части, было взято с достаточным запасом, поэтому число арматуры в нижнем слое можно уменьшить до четырех. Тогда для нижней части площадь, согласно таблице составит 3,14 кв. см.

На заметку

Для расчета подобной плиты в панельном доме согласно имеющимся методикам расчета обычно применяют корректирующий коэффициент для учета также пространственной работы конструкции. Он позволяет примерно на 3–10 процентов сократить сечение. Однако многие специалисты считают, что, в отличие от заводских, для монолитных плит его использование не столь уж обязательно, поскольку при таком подходе возникает необходимость в ряде дополнительных расчетов, к примеру, на раскрытие трещин и прочих. И потом, если центральную часть армировать стержнями большего диаметра, то прогиб посередине будет изначально меньше. При необходимости его можно достаточно просто устранить или скрыть под финишной отделкой.

Пример расчета монолитной плиты перекрытия в виде прямоугольника ↑

Очевидно, что в подобных конструкциях момент, действующий по отношению к оси абсцисс, не может равняться его значению, относительно оси аппликат. Причем чем больше разброс между ее линейными размерами, тем больше она будет похожа на балку с шарнирными опорами. Иначе говоря, начиная с какого-то момента, величина воздействия поперечной арматуры станет постоянной.

На практике неоднократно была показана зависимость поперечного и продольного моментов от значения λ = l2 / l1:

при λ > 3, продольный больше поперечного в пять раз;
при λ ≤ 3 эту зависимость определяют по графику.

Допустим, требуется рассчитать прямоугольную плиту 8х5 м. Учитывая, что расчетные пролеты это и есть линейные размеры помещения, получаем, что их отношение λ равно 1. 6. Следуя кривой 1 на графике, найдем соотношение моментов. Оно будет равно 0.49, откуда получаем, что m₂ = 0.49*m₁.

Далее, для нахождения общего момента значения m₁ и m₂ необходимо сложить. В итоге получаем, что M = 1.49*m₁. Продолжим: подсчитаем два изгибающих момента – для бетона и арматуры, затем с их помощью и расчетный момент.

Теперь вновь обратимся к вспомогательной таблице, откуда находим значения η₁, η₂ и ξ₁, ξ₂. Далее, подставив найденные значения в формулу, по которой вычисляют площадь сечения арматуры, получаем:

Fa1 = 3.845 кв. см;
Fa2 = 2 кв. см.

В итоге получаем, что для армирования 1 пог. м. плиты необходимо:

продольная арматура:пять 10-миллиметровых стержней, длина 520 -540 см, S_сеч. – 3.93 кв. см;
поперечная арматура: четыре 8-миллиметровых стержня, длина 820-840 см, S_сеч. – 2. 01 кв.см.

Как загрузить расчет для колонн, балок, стен и перекрытий | Расчет конструкции колонны | Расчет нагрузки на балку | Расчет нагрузки на стену

Важный момент

Что такое колонна?

Сжимающий элемент, т. е. колонна, является важным элементом каждой железобетонной конструкции . Они используются для безопасной передачи нагрузки от надстройки на фундамент.

В качестве сжимающих элементов в зданиях, мостах, опорных системах резервуаров, заводах и многих других подобных сооружениях в основном используются колонны, распорки и пьедесталы.

Колонна определяется как элемент вертикального сжатия, который в основном подвергается действию эффективной длины и осевых нагрузок , которые в три раза превышают его наименьший поперечный размер.

Сжимаемый элемент, эффективная длина которого меньше трехкратного его наименьшего поперечного размера, называется пьедесталом.

Элемент сжатия, который наклонен или горизонтален и подвергается осевым нагрузкам, называется распоркой. Распорки используются в фермах.

Функция колонн — передавать нагрузку конструкции вертикально вниз, чтобы передать ее на фундамент. Кроме того, стена выполняет следующие функции:

Ограждает помещения здания на различные отсеки и обеспечивает конфиденциальность.
Обеспечивает защиту от взлома и насекомых.
Сохраняет тепло в здании зимой и летом.

Также прочтите: Что такое Pier Foundation | Типы буровых пирсов | Преимущества и недостатки буронабивных фундаментов

Что такое луч?

Балка – элемент конструкции, устойчивый к изгибу. В основном балка несет вертикальные гравитационные силы, но также тянет на нее горизонтальные нагрузки.

Балка называется стеновой плитой или плитой порога , которая несет передачи и нагружает их к балкам, колоннам или стенам. Он прилагается с.

В первые века древесина была наиболее предпочтительным материалом для использования в качестве балки для этой структурной опоры, теперь, чтобы выдерживать силу наряду с переносом вертикальной силы тяжести, теперь они состоят из алюминия, стали или другого подобного материала. материалы.

В действительности балки представляют собой конструкционные материалы, которые воспринимают абсолютную силу нагрузки и изгибающий момент.

Чтобы выдерживать большее напряжение и нагрузку, в настоящее время в фундаментах мостов и других подобных огромных сооружений широко используются предварительно напряженные бетонные балки.

Поддерживаются несколько известных балок, используемых в настоящее время: Балка, Фиксированная балка, Консольная балка, Непрерывная балка, Нависающая балка.

Что такое стена?

Стена – конструктивный элемент, разделяющий пространство (помещение) на два пространства (комнаты), а также обеспечивающий безопасность и укрытие. Как правило, стены делятся на два типа: внешние стены и внутренние стены.

Внешние стены служат ограждением дома для укрытия, а внутренние стены помогают разделить ограждение на необходимое количество комнат. Внутренние стены также называют перегородками.

Стены строятся для разделения жилого помещения на разные части. Они обеспечивают конфиденциальность и защиту от температуры, дождя и кражи.

Также читайте: Что такое гипс | Тип гипса | Дефекты штукатурки

Что такое плита?

Плита сконструирована для обеспечения плоских поверхностей, обычно горизонтальных, при строительстве крыш, полов, мостов и других типов конструкций . Плита может поддерживаться стенами , железобетонными балками, обычно , монолитно отлитыми с плитой, балками из конструкционной стали, колоннами или землей.

Плита представляет собой пластинчатый элемент, глубина (D) которого очень мала по сравнению с его длиной и шириной. Плита используется в качестве пола или крыши в зданиях, равномерно распределяет нагрузку.

Плита Может быть

Просто поддерживается.
Непрерывный.
Консоль.

Расчет различных нагрузок на колонну, балку, стену и перекрытие

Колонна = собственный вес x количество этажей
Балки = собственный вес на погонный метр
Нагрузка на стену на погонный метр
Суммарная нагрузка на перекрытие (постоянная нагрузка + временная нагрузка + ветровая нагрузка + собственный вес)

Помимо вышеуказанной нагрузки, на колонны также действуют изгибающие моменты, которые необходимо учитывать при окончательном расчете. Эти инструменты уменьшают трудоемкий и трудоемкий метод ручных расчетов при проектировании конструкций, что в настоящее время настоятельно рекомендуется в этой области.

Наиболее эффективным методом проектирования конструкции является использование современного программного обеспечения для проектирования конструкций, такого как STAAD Pro или ETABS. Для профессиональной практики проектирования конструкций существуют некоторые основные допущения, которые мы используем для расчетов несущей способности конструкции.

Также читайте: Введение Козловой балки | Нагрузка на портальный желоб | Тип нагрузки на портальный желоб

Расчет нагрузки на колонну:

Мы знаем, что собственный вес бетона составляет около 2400 кг/м ³ , , что эквивалентно 24,54 54 3 кН/м и собственный вес стали около 7850 кг/м ³ . (Примечание: 1 килоньютон равен 101,9716 кг)

Итак, если мы предположим, что размер столбца равен 300 мм x 600 мм с 1% стали и 2,55 ( почему 2,55 так, высота колонны 3 м — размер балки ) метров стандартная высота, собственный вес колонны около 1000 кг на этаж , что id равен 10 кН.

Как загрузить вычисление в столбец?

Размер колонны Высота 2,55 м, длина = 300 мм, ширина = 600 мм
Объем бетона = 0,30 x 0,60 x 2,55 = 0,459 м³
Вес бетона = 0,459 x 2400 = 1101,60 кг
Вес стали (1%) в бетоне = 0,459 x 1% x 7850 = 36,03 кг
Общий вес колонны = 1101,60 + 36,03 = 1137,63 кг = 11,12 кН

При выполнении расчетов мы предполагаем, что собственный вес колонн составляет от 10 до 12 кН на этаж.

Расчет нагрузки на балку:

Мы применяем тот же метод расчета и для балки.

мы предполагаем, что каждый метр балки имеет размеры 300 мм x 600 мм без учета толщины плиты.

Предположим, что каждый метр (1 м) балки имеет размеры

Как

Расчет нагрузки на балку ?

300 мм x 600 мм без плиты.
Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

Таким образом, собственный вес будет примерно 4,51 кН на погонный метр.

Также читайте: Разница между битумом и дегтем | Что такое битум | Что такое смола

Как рассчитать нагрузку на стену :

мы знаем, что плотность кирпича варьируется от 1800 до 2000 кг/м ³ .

Для кирпичной стены толщиной 9 дюймов (230 мм) , высотой 2,55 м и длиной 1 м ,

Нагрузка на погонный метр должна быть равна ,

, что эквивалентно 11,50 кН/метр.

Этот метод можно использовать для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода.

Для газобетонных блоков и блоков из автоклавного бетона (ACC), таких как Aerocon или Siporex, вес на кубический метр составляет от от 550 до 650 кг на кубический метр.

Нагрузка на погонный метр должна быть равна 0,230 x 1 x 2,55 x 650 = 381,23 кг. , использование этого блока позволяет значительно удешевить проект.

Расчет нагрузки на плиту :
Допустим, толщина плиты 150 мм.
Итак, собственный вес каждого квадратного метра плиты будет равен
Расчет нагрузки на плиту = 0,150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН.
Теперь, если принять во внимание, что нагрузка на отделку пола составляет 1 кН на метр , наложенная динамическая нагрузка составляет 2 кН на метр, а ветровая нагрузка согласно Is 875 около 2 кН на метр .
Таким образом, исходя из приведенных выше данных, мы можем оценить нагрузку на плиту примерно от 8 до 9 кН на квадратный метр.
Расчет конструкции колонн PDF: нажмите здесь
Расчет конструкции стальной конструкции PDF: нажмите здесь
Как рассчитать нагрузку на здание PDF
Расчет конструкции здания, часть 1
Как спроектировать конструкцию здания, часть 2
Как спроектировать конструкцию здания, часть 3
Как спроектировать конструкцию здания, часть 4
Как загрузить расчет Балка колонны Стеновая плита

Часто задаваемые вопросы
Расчет нагрузки на колонну / Расчет колонны
Объем бетона = 0,23 x 0,60 x 3 =0,414 м³
Вес бетона = 0,414 x 2400 = 993,6 кг
Вес стали (1%) в бетоне = 0,414 x 0,01 x 8000 = 33 кг
Общий вес колонны = 994 + 33 = 1026 кг = 10 кН
Расчет нагрузки на стену
Плотность кирпича стены с раствором составляет примерно 1600-2200 кг/м ³ . Таким образом, мы считаем собственный вес кирпича стены равным 2200 кг/м ³ в этом расчете .
Объем кирпичной стены: Объем кирпичной стены = l × b × h, длина = 1 метр, ширина = 0,152 мм, высота стены = 2,5 метра, объем = 1 м × 0,152 м × 2,5 м, объем кирпичной стены = 0,38 м ³
Постоянная нагрузка кирпичной стены: Вес = объем × плотность, Собственная нагрузка = 0,38 м ³ × 2200 кг/м ³ , Собственная нагрузка = 836 кг/м
Переведем в килоньютоны, разделив на 100, получим 8,36 кН/м
Таким образом, статическая нагрузка кирпичной стены составляет около 8,36 кН/м, действующая на колонну.
Расчет нагрузки на балку
300 мм x 600 мм без учета толщины плиты.
Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м
Нагрузка на колонну
Колонна – важный конструктивный элемент железобетонной конструкции, помогающий передавать нагрузку надстройки на фундамент. Это вертикальный сжатый элемент, подвергающийся прямой осевой нагрузке , и его эффективная длина в три раза больше, чем его наименьший поперечный размер.
Расчет статической нагрузки для здания
Статическая нагрузка = объем элемента x удельный вес материалов.
Вычислив объем каждого элемента и умножив его на единицу веса материалов, из которых он состоит, можно определить точную статическую нагрузку для каждого компонента.
Расчет конструкции колонны
Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
Вес бетона = 0,414 x 2400 = 993,6 кг
Вес стали (1%) в бетоне = 0,414x 0,01 x 8000 = 33 кг
Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

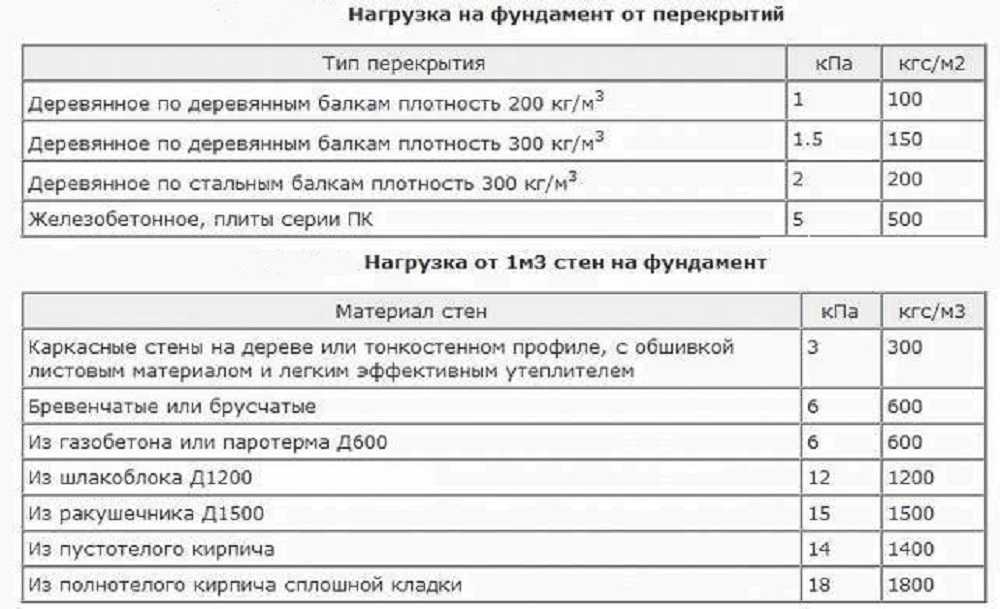

Расчет нагрузки на фундамент
Для стены толщиной 6 дюймов, высотой 3 метра и длиной 1 метр нагрузка может быть измерена на погонный метр, что эквивалентно 0,150 x 1 x 3 x 2000 = 900 кг, что эквивалентно 9 кН/ метр . Нагрузку на погонный метр можно измерить для любого типа кирпича, следуя этому методу.
Расчет нагрузки на бетонную плиту
Размер плиты Длина 3 м x 2 м Толщина 0,150 м
Объем бетона = 3 x 2 x 0,15 = 0,9 м³
Вес бетона = 0,9 х 2400 = 2160 кг.
Расчет нагрузки на сталь
Размер плиты Длина 3 м x 2 м Толщина 0,150 м
Объем бетона = 3 x 2 x 0,15 = 0,9 м³
Вес бетона = 0,9 х 2400 = 2160 кг.
Вес стали (1%) в бетоне = 0,9 x 0,01 x 7850 = 70,38 кг.
Общий вес колонны = 2160 + 70,38 = 2230,38 кг/м = 21,87 кН/м.
Как рассчитать нагрузку на балку /
Формула расчета нагрузки на балку
300 мм x 600 мм без плиты.
Объем бетона = 0,30 x 0,60 x 1 = 0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2%) в бетоне = 0,18 x 2% x 7850 = 28,26 кг
Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м
Стеновая балка
Балочная конструкция, иногда называемая просто балкой, представляет собой тип конструкции, используемой в строительстве и машиностроении для обеспечения безопасного и эффективного пути нагрузки, который эффективно распределяет вес по всему фундаменту здания . Эти балки поддерживают нагрузку, сопротивляясь изгибу под давлением нагрузки.
Формула постоянной нагрузки
Формула постоянной нагрузки = объем элемента x удельный вес материала
Рассчитав объем каждого элемента и умножив его на удельный вес материалов, из которых он состоит, можно определить точную собственную нагрузку для каждого компонента.
Плитное основание колонны используется для нагрузок
Плитное основание используется там, где колонны имеют независимые бетонные опоры и когда колонна подвергается только прямым нагрузкам меньшей интенсивности и не подвергается изгибающему моменту. Наряду с толстой стальной опорной плитой имеются также две планки, которые соединяют полки колонны с опорной плитой.
Как рассчитать собственную нагрузку?
Собственная нагрузка = объем элемента x единица веса материалов
Нагрузка, действующая на колонну
Нагрузки, приложенные к колонне, составляют только осевые нагрузки . Нагрузки на колонны обычно прикладывают к концам элемента, создавая осевые сжимающие напряжения. Однако иногда нагрузки, действующие на колонну, могут включать осевые силы, поперечные силы и изгибающие моменты (например, балки-колонны).
Формула расчетной нагрузки
Нагрузка на метр = 0,230 x 1 x 3 x 2000 = 1380 кг или 13 кН/метр. Этот процесс можно использовать для расчета нагрузки кирпича на метр для любого типа кирпича. Для блоков AAC (автоклавный газобетон) вес на кубический метр составляет от 550 до 700 кг/м ³
Калькулятор динамической нагрузки
L=Lo*(0,25+15/SQRT(KLL*At))
Где L — приведенная расчетная временная нагрузка на фут ²
L0 — неуменьшенная расчетная временная нагрузка на фут ²
KLL — коэффициент динамической нагрузки
.
Район притока (ft ² )
Балка и плита
Внутри плиты предусмотрена железобетонная балка, глубина которой равна глубине плиты, относится к скрытой балке . Это также относится к плоской балке или скрытой балке. Скрытая балка составляет неотъемлемую часть каркасной конструкции и обычно используется.
Формула динамической нагрузки
Для временных нагрузок на пол используйте уравнения ASCE 7-16, чтобы проверить возможность уменьшения. Lo=40 фунтов/фут ² (из таблицы 4.1 в ASCE 7-16). Если внутренний столбец KLL=4, то площадь влияния A1=KLLAT=(4)(900ft ² )=3600ft ² .
Как рассчитать нагрузку на здание?
Рассчитайте коэффициент нагрузки на , разделив общую площадь здания на полезную площадь в квадратных футах . В этом примере вы возьмете 6500 квадратных футов — общую площадь здания — и разделите ее на 5500 — полезную площадь здания. Это дает нам коэффициент загрузки 1,18.
Как рассчитать динамическую нагрузку?
Разделив фактическое распределение нагрузки на длину балки, вы получите равномерно распределенную нагрузку в килоньютонах на метр. Чтобы использовать при проектировании эти эксплуатационные нагрузки, 90 085 нагрузок следует умножить на коэффициент ULS, 1,2 для стационарных нагрузок и 1,6 для динамических нагрузок.
Пример расчета нагрузки на конструкцию
300 мм x 450 мм без учета толщины плиты.
Объем бетона = 0,3 x 0,60 x 1 = 0,138 м³
Вес бетона = 0,138 х 2400 = 333 кг.
Вес стали (2%) в бетоне = = 0,138 x 0,02 x 7850 = 22 кг.
Общий вес колонны = 333 + 22 = 355 кг/м = 3,5 кН/м.
Калькулятор нагрузки на балку
Расчет динамической нагрузки
Разделив фактическое распределение нагрузки на длину балки, вы получите равномерно распределенную нагрузку в килоньютонах на метр. Для использования в расчете эти эксплуатационные нагрузки следует умножить на коэффициент ULS, 1,2 для стационарных нагрузок и 1,6 для динамических нагрузок.
Как рассчитать размер колонны для здания?
В прямоугольных или квадратных колоннах одна сторона обычно равна ширине стены, обычно 230 мм или 300 мм.
Другая сторона обычно предоставляется на основе опалубки, доступной обычно 230 мм, 300 мм, 375 мм, 450 мм, 600 мм.
Плита и балка
Внутри плиты предусмотрена железобетонная балка, глубина которой равна глубине плиты, относится к скрытой балке . Это также относится к плоской балке или скрытой балке. Скрытая балка составляет неотъемлемую часть каркасной конструкции и обычно используется.
Нагрузка на отделку пола
Нагрузка на отделку пола также является одним из видов статической нагрузки, воздействующей на плиту перекрытия. Нагрузка на отделку пола включает вес плитки и других материалов. Как правило, при расчете конструкции нагрузка на отделку пола принимается равной 1,5 кН/м ² .
Расчет нагрузки на колонну
Объем бетона = 0,3 x 0,60 x 3 = 0,54 м³
Вес бетона = 0,54 x 2400 = 1296 кг.
Вес стали
(1%) в бетоне = 0,54 x 0,01 x 7850 = 42,39кг.
Общий вес колонны = 1296 + 42,39 = 1338,39 кг = 13,384 кН.
Расчет конструкции стальной конструкции
Вес квадратного стального стержня в кг/м = объем стального стержня x плотность стали в метрах
Вес квадратного стального стержня в кг/м = площадь стержня x плотность стали в мм.
Калькулятор допустимой нагрузки на бетонную плиту
Нагрузки на железобетонную плиту: Собственный вес = удельный вес бетона * Объем бетона
Нагрузки на балку: собственный вес = вес бетонной единицы * ширина балки * высота балки
Расчет приложенного момента: Приложенный момент (Mu)= (Wu * l2)/10
Расчет момента сопротивления: площадь армирования (As) = ((PI/4)*D2)* количество стержней
Формула расчета динамической нагрузки
Суммарная статическая нагрузка (например, собственный вес и SDL) = (6,25+6) кН/м ² = 12,25 кН/м ² .
Суммарная динамическая нагрузка = 2 кН/м ² .
Расчет динамической нагрузки и статической нагрузки
Допустим, толщина плиты 150 мм. Расчет нагрузки на плиту = 0,150 x 1 x 2400 = 360 кг, что эквивалентно 3,53 кН. Теперь, если мы считаем, что нагрузка на отделку пола составляет 1 кН на метр, наложенная постоянная нагрузка составляет 2 кН на метр, а ветровая нагрузка согласно Is 875 около 2 кН на метр.
Постоянная нагрузка на плиту
Постоянная нагрузка на конструкцию является результатом веса постоянных компонентов, таких как балки, плиты перекрытий, колонны и стены . Эти компоненты будут производить одну и ту же постоянную «статическую» нагрузку в течение всего срока службы здания. Постоянные нагрузки действуют в вертикальной плоскости.
Распределение нагрузки от плиты к балке
Плита обычно делится на трапециевидные и треугольные области путем проведения линий от каждого угла прямоугольника под углом 45 градусов. Распределенная нагрузка на балку рассчитывается путем умножения площади сегмента (трапециевидной или треугольной) на удельную нагрузку плиты, деленную на длину балки.
Расчет конструкции
Итак, что такое расчет конструкции? Это математические расчеты способности вашего здания оставаться в вертикальном положении . Инженеры используют их для определения нагрузок, которые должно выдерживать здание, и свойств элементов, из которых состоит его конструкция.
Формула факторизованной нагрузки
Рассчитайте коэффициент нагрузки на , разделив общую площадь здания на полезную площадь в квадратных футах . В этом примере вы возьмете 6500 квадратных футов — общую площадь здания — и разделите ее на 5500 — полезную площадь здания.
Калькулятор статической нагрузки
Формула. DL = V * D . Объем. Кубический метр м ³
Грузоподъемность больше, в какой колонне
Сталебетонные композитные колонны, такие как колонны из стали с бетонным покрытием (CES) и колонны из стальных труб с бетонным наполнением (CFT), имеют большую несущую способность и высокую местную стабильность благодаря композиционному действию, а высокопрочные материалы повышают безопасность конструкции и эффективность использования пространства.
Формула распределения нагрузки от плиты к балке
Распределенная нагрузка на балку рассчитывается по формуле , умножив площадь сегмента (трапециевидной или треугольной) на удельную нагрузку плиты, деленную на длину балки.
Нагрузка от отделки пола на перекрытие
Нагрузка от отделки пола на плиту также является одним из видов статической нагрузки, которая действует на плиту перекрытия. Нагрузка на отделку пола включает вес плитки и других материалов. Как правило, при расчете конструкции нагрузка на отделку пола принимается равной 1,5 кН/м ² .
Конструкция стеновой балки
В строительстве балка горизонтальный элемент, перекрывающий проем и несущий нагрузку, которая может представлять собой кирпичную или каменную стену над проемом , и в этом случае балка часто называется перемычкой (см. систему стоек и перемычек).
Что такое перегородка?
Перегородка — это перегородка, обычно не несущая, используемая для разделения помещений в жилых, коммерческих и промышленных зданиях . Чаще всего его используют в качестве офисной перегородки, используемой для создания отдельных офисов или конференц-залов.
Что такое цокольный этаж?
Плита: что это такое? Самый простой из трех типов фундамента, плита — это просто бетонный фундамент глубиной около одного фута под домом, усиленный стальными стержнями . Неудивительно, что это самая дешевая основа, которую мы рассмотрим в этой статье.
Из чего состоит гипсокартон?
Гипсокартон, также известный как гипсокартон или стеновая плита, состоит из двух картонных плит, между которыми находится гипс, порошкообразный белый или серый сульфатный минерал . Гипс негорюч, и по сравнению с другими стеновыми материалами, такими как массив дерева и гипс, гипсокартонные плиты намного легче и дешевле.
Расчет нагрузки здания
Для расчета статической нагрузки здания мы должны определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, и умножить на удельный вес материала, из которого он сделан. . Суммируя постоянную нагрузку всех конструктивных элементов, мы можем определить общую постоянную нагрузку здания. 94)/(384EI)
Пример расчета конструкции
Предположим, у нас есть стальная балка, пролет которой должен составлять 20 футов и выдерживать нагрузку в 10 тысяч фунтов (10 000 фунтов) в центре. Балка будет поддерживаться на каждом конце стальной колонной.
Формула расчета нагрузки на перекрытие
Типы расчета нагрузки на колонну, балку, стену и плиту
Собственный вес колонны × Количество этажей.
Собственный вес балки на погонный метр.
Нагрузка на стену на погонный метр.
Общая нагрузка на плиту = Постоянная нагрузка (из-за хранения мебели и других вещей) + Постоянная нагрузка (из-за движения человека) + собственный вес.
Формула расчета нагрузки для здания
Расчет нагрузки на балку
300 мм x 450 мм без учета толщины плиты.
Объем бетона = 0,3 x 0,60 x 1 = 0,138 м³
Вес бетона = 0,138 х 2400 = 333 кг.
Вес стали (2%) в бетоне = = 0,138 x 0,02 x 7850 = 22 кг.
Общий вес колонны = 333 + 22 = 355 кг/м = 3,5 кН/м.
Стальная конструкция колонны
Расчет стальной колонны включает определение размеров колонны, требуемого модуля упругости и максимальной допустимой осевой нагрузки. Вот общая процедура расчета стальной колонны:
Шаг 1: Определение нагрузок и сочетаний нагрузок
Шаг 2. Определите размеры столбца
Шаг 3: Выберите стальной профиль
Шаг 4: Проверьте допустимую осевую нагрузку
Шаг 5. Проверьте прочность и устойчивость
Балка и колонна
Балки и колонны — два важных конструктивных элемента, используемых в строительстве для поддержки нагрузок и распределения их на фундамент. Балка представляет собой горизонтальный конструктивный элемент, который предназначен для сопротивления изгибу и поддержки нагрузок через пролет. Колонна, с другой стороны, представляет собой вертикальный конструктивный элемент, предназначенный для сопротивления сжимающим нагрузкам.
Как рассчитать стационарную нагрузку?
Собственная нагрузка = объем элемента x единица веса материалов
Рассчитав объем каждого элемента и умножив его на единицу веса материалов, из которых он состоит, можно определить точную собственную нагрузку для каждого компонента.
Конструкция балки и колонны
Как и в фильме «Идеальный шторм», конструкция балки-колонны представляет собой слияние трех отдельных расчетных «штормов»: конструкция сжимаемых элементов, конструкция изгибающихся элементов и взаимодействие осевого сжатия и изгибающих нагрузок .
Нагрузочные балки
Нагрузки на балку могут быть точечными, распределенными или переменными. На балке также могут быть точечные моменты.
УпражненияПравить
В приведенной выше балке найдите реакции в опорах и поперечную силу в точке x.
Приведенная выше балка показывает нагрузку двумя отдельными точечными нагрузками.
Расчет нагрузки на колонну — Расчет нагрузки на колонну, балку, стену и плиту
Содержание
Что такое столбец?
Колонна является важным конструктивным элементом железобетонной конструкции, который помогает передавать нагрузку надстройки на фундамент .
Это вертикальный сжимаемый элемент, подвергающийся прямой осевой нагрузке, и его эффективная длина в три раза превышает его наименьший поперечный размер.
Когда элемент конструкции расположен вертикально и подвергается осевой нагрузке, называется колонной, а если он наклонен и горизонтален, называется подкосом.
Что такое Луч?
Это важный конструктивный элемент рамной конструкции, который в основном воспринимает нагрузку, приложенную сбоку к оси балки. В основном это режим отклонения из-за изгиба.
Из-за приложенной нагрузки в точке опоры балки действуют силы реакции, и действие этих сил создает поперечную силу и изгибающий момент внутри нее, что вызывает деформацию, внутренние напряжения и прогиб балки .
Его нижняя часть испытывает растяжение, а верхняя – растяжение; следовательно, в нижней части балки предусмотрена дополнительная сталь, чем в верхней.
Обычно балки классифицируются в соответствии с условиями их опоры, условиями равновесия, длиной, формой поперечного сечения и материалом.
Что такое стена?
Это непрерывная вертикальная конструкция, которая разделяет или окружает пространство территории или здания, а также обеспечивает укрытие и безопасность. Обычно его строят из кирпичей и камней.
В здании в основном есть два типа стен: внешние стены и внутренние стены. Внешняя стена помогает обеспечить ограждение здания.
При этом внутренняя стена разделяет огороженную территорию на помещения необходимого размера. Внутренняя стена также известна как перегородка.
В здании стена помогает сформировать основную часть надстройки и помогает разделить внутреннее пространство, а также обеспечивает конфиденциальность, звукоизоляцию и противопожарную защиту.
Что такое плита?
Плита является широко используемым конструкционным элементом, который образует полы и крыши зданий. Это плоский элемент, глубина которого намного меньше его ширины и размаха.
Плита может поддерживаться каменными стенами, железобетонной балкой или непосредственно колонной. Он воспринимает обычно равномерно распределенные гравитационные нагрузки, действующие на его поверхность и передающие их на опору за счет сдвига, изгиба и кручения.
Расчет типов нагрузки на колонну, балку, стену и плиту
Собственный вес колонны × Количество этажей
Собственный вес балки на погонный метр
Нагрузка на стену на погонный метр другие вещи) + Временная нагрузка (из-за движения человека) + Собственный вес
Помимо вышеуказанной нагрузки, колонны также испытывают изгибающие моменты, учитываемые в окончательном проекте.
Наиболее продуктивным способом проектирования конструкций является использование современного программного обеспечения для проектирования конструкций, такого как Staad pro и Etabs.
Эти инструменты помогают избежать длительных и утомительных ручных расчетов при проектировании конструкций. Это настоятельно рекомендуется в настоящее время в области структурного дизайна.
Для профессиональных работ по проектированию конструкций существуют некоторые фундаментальные допущения, которые мы учитываем при расчетах нагрузки на конструкцию.
Расчет нагрузки на колонну
Мы знаем, что плотность бетона составляет 2400 кг/м3 или 24 кН, а плотность стали составляет 7850 кг/м3 или 78,5 кН.
Возьмем колонну размером 300 × 600 с 1% стали и длиной 3 метра.
Объем бетона = 0,3 x 0,60 x 3 = 0,54 мгранита
Вес бетона = 0,54 x 2400 = 1296 кг
. = 42,39 кг
Общий вес колонны = 1296 + 42,39 = 1338,39 кг = 13,384 кН
Примечание – I кН = 101,9716 кг 9 1000003
Расчет нагрузки на балку
Мы используем аналогичную процедуру расчета для балки , а также для колонны.
Примем размеры поперечного сечения балки как 300 мм x 450 мм , без учета толщины плиты.
Отсюда
300 мм x 450 мм, исключая толщину плиты
Торм бетона = 0,3 x 0,60 x 1 = 0,138 м 2
.0014
Steel weight (2%) in Concrete = = 0.138 x 0.02 x 7850 = 22 kg
Total Column weight= 333 + 22 = 355 kg/m = 3.5 KN/m
Итак, собственный вес будет примерно 3,5 кН на метр.
Расчет нагрузки на стену
Мы знаем, что плотность кирпича составляет от 1500 до 2000 кг/м3.
Для кирпичной стены толщиной 9 дюймов, длиной 1 метр и высотой 3 метра
Нагрузка/метр = 0,230 x 1 x 3 x 2000 = 1380 кг или 13 кН/метр.
Этот процесс можно использовать для расчета нагрузки кирпича на метр для любого типа кирпича.
Для блоков AAC (Автоклавный газобетон) вес на кубический метр составляет около 550 — 700 кг/м3 .
Если вы используете газобетонные блоки для строительства, нагрузка на стены на метр может составлять всего 4 кН/метр . Использование этого блока позволяет значительно снизить стоимость проекта.
Расчет нагрузки плиты
Рассмотрим плиту толщиной 100 мм.
Следовательно, собственный вес плиты на квадратный метр будет равен
= 0,100 x 1 x 2400 = 240 кг или 2,4 кН.
Если учесть, что наложенная постоянная нагрузка составляет около 2 кН на метр, а конечная нагрузка составляет около 1 кН на метр.
Следовательно, мы можем оценить, что нагрузка на плиту будет примерно 6 — 7 кН (приблизительно) за квадратный метр из приведенного выше расчета.
Расчет нагрузки на здание
Нагрузка на здание представляет собой сумму постоянной нагрузки, вынужденной или динамической нагрузки, ветровой нагрузки, сейсмической нагрузки, снеговой нагрузки, если конструкция расположена в зоне снегопада.
Статическая нагрузка – это статическая нагрузка, обусловленная собственным весом конструкции, которая остается неизменной на протяжении всего срока службы здания. Эти нагрузки могут растягивающих или сжимающих нагрузок.
Импульсные или временные нагрузки представляют собой динамические нагрузки, связанные с использованием или пребыванием в здании, включая мебель. Эти нагрузки продолжают меняться время от времени. Временная нагрузка является одной из важных нагрузок при проектировании.
Расчет временной нагрузки
Для расчета временной нагрузки здания мы должны следовать значениям допустимой нагрузки согласно IS-875 1987 часть 2.
Обычно мы рассматриваем значение временной нагрузки для жилых здания как 3 кН/м2. Значение динамической нагрузки варьируется в зависимости от типа здания, для которого мы должны следовать правилам IS 875-1987 часть 2.
Расчет статической нагрузки
Для расчета статической нагрузки здания мы должны определить объем каждого элемента, такого как фундамент, колонна, балка, плита и стена, умноженный на вес единицы материала, из которого он изготовлен.
