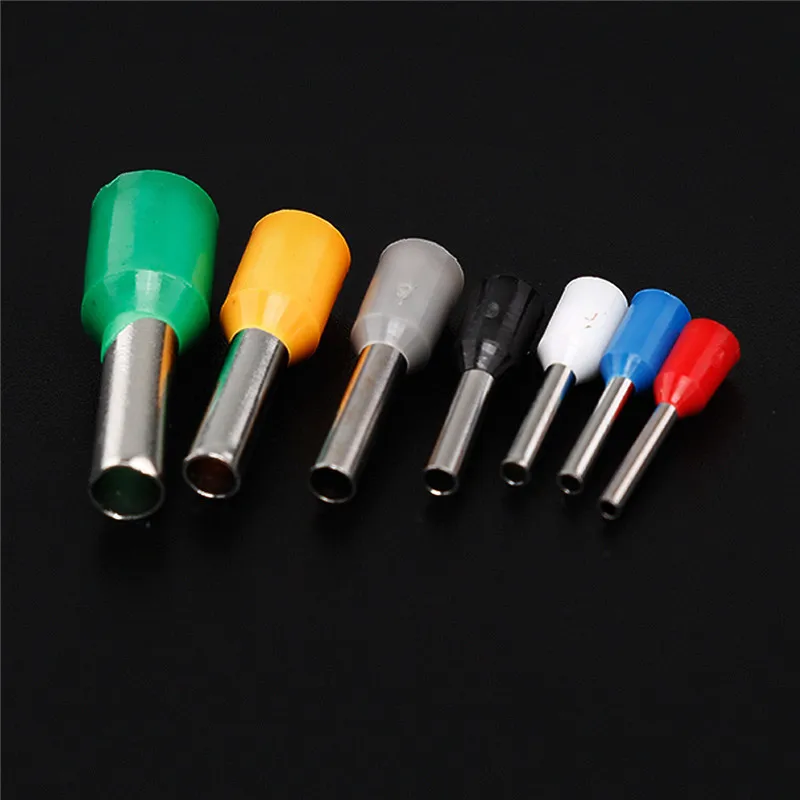

При проведении электромонтажных работ в проводах используются специальные обжимные наконечники для проводов, они обеспечивают скоростное соединение. В них предусмотрена особая гильза, в которую определяется провод, а затем, обжимается. После нагрева трубка принимает его форму, а клеевая основа заливает все полости.

Установка обжимного наконечника для проводов на конец кабеля является частой операцией при подключении проводов. Он позволяет упростить и ускорить этот процесс. Кроме того, повышает прочность и жесткость оконечной части и защищает кабель от повреждений.

Обжимные наконечники для проводов имеют неодинаковые конструкцию и форму. Материалом изготовления чаще всего выступает медь или алюминий. Каждый отдельный вид наконечника зависит от провода, с которым он применяется. Чтобы выбрать правильный тип, нужно учитывать такие параметры, как диаметр, форма, интенсивность отключений, размеры и материалы.

Также важно не забывать о методе опрессовки и обжима.

Обжимные наконечники для проводов соединяют с помощью пайки или механической фиксацией. Последний метод подразделяется на опрессовку (точечную и гексагональную), винтовое соединение и зажим по периметру. Пайку применяют в основном для подключения кабелей невысокой мощности.

Таким образом, обжимные наконечники для проводов позволяют создавать быстрое и удобное соединение. Это свойство ценят все специалисты электромонтажа и обязательно используют в своей работе.

Классификация обжимных наконечников для проводов:

По способу монтажа:

• Опрессовка.
• Пайка.
• Срывные болты.
• Сварка.

Первый способ монтажа является наиболее эффективным, он не нуждается в применении энергии электричества или особого оборудования. Наконечник обжимается клещами, поверхность жилы тщательно зачищается.

Для второго способа нужно очистить обжимной наконечник для проводов от окисла за счет специального флюса.

Пайку осуществляют тигелем с расплавленным оловом. Газовая сварка предоставляет хорошую связь гильзы и жилы, однако нуждается в особом оборудовании. Точечная — дает хорошую жесткость и постоянность контактов, но требует наличия электроэнергии. Для термитной сварки условия более просты.

Срывные болты осуществляют соединение жил с разнообразным материалом и сечением. Они защищены от окисления, обеспечивают механическую фиксацию электросоединения.

По материалу:

• Алюминиевый наконечник;
• Медный;
• Комбинированный.

Чаще всего используются комбинированные обжимные наконечники для проводов. Независимо от вида, все они имеют следующие обозначения: Марка-А(сечение проводника под обжим)-Б(диаметр отверстия под обжимной болт для монтажа).

Зная эту маркировку, можно подбирать качественные обжимные наконечники для проводов, соответствующие различным проводам. Чтобы сделать правильный выбор, звоните по номеру, указанному на сайте, и получите профессиональную помощь консультантов.

Все товары, представленные в данном разделе каталога, имеют необходимые гарантийные талоны и сертификаты качества. Перед поступлением в продажу они проходят обязательные строгие испытания. Поэтому в компании «Мир ISO» предлагаются только качественные обжимные наконечники для проводов от известных мировых производителей. Устанавливаются минимально низкие цены, продажа осуществляется оптом и на выгодных условиях. Предоставляются услуги доставки.

Кабельні наконечники – види, класифікація. Стаття vse-e.com / Новини

Перелік можливих неполадок з електрикою часто зводиться до таких проблем, як розплавлена ​​розетка, автомат в щитку, вигорілий дотла, вилка, що постійно перегрівається, і спрацьовує ПЗВ і це лише мала частина всього списку можливих неприємних ситуацій. Чому вони з’являються? Все просто. Дуже часто причина криється у неякісному контакті між провідником та електричним пристроєм. При цьому досить поширена ситуація полягає в тому, що електрики починають йти на різні хитрощі і хитрощі, щоб уникнути подібних випадків. Замість обтиску, кабель пробують скручувати, лудити припоєм і оловом, складати якимсь чином і так далі. І все це для того, щоб отримати якісний контакт.

Накінечник обтискний

Звичайно ж, результат таких спроб, у разі роботи дилетантів, іноді можна вже спостерігати у вигляді сумних наслідків (оплавлені щити та обладнання, дроти жил, що стирчать з-під обтиску, оплавлені дроти, затиснуті загальним болтом без наявності шайби та гровера тощо) .). Це прямий показник неписьменності робітника у технічних питаннях, економія невеликих коштів на контактах, що призводить до втрати надійності у роботі всієї електромережі, а також знижує безпеку користування. Варто зазначити, що питання якісного та надійного з’єднання у більшості вищеописаних випадків вирішується дуже просто – за допомогою якісних, доступних за ціною кабельних наконечників.

Поняття кабельні наконечники, наконечник дроту під болт

Кабельний накінечник (також називають гільза, з’єднувач, наконечник обтискний) – це по суті пристосування, щоб підготувати кінець провідника для його суміщення та фіксації токонесучих жил та проводів у гвинтових чи пружинних затискачах. Наприклад, в автоматичних вимикачах, щитах і так далі. Як показує практичний багаторічний досвід, виникає необхідність у з’єднанні різних провідників, і кабельно-провідникова промисловість пропонує використовувати різні види кабельних наконечників, які підійдуть до кожного конкретного випадку.

Основне завдання кабельних наконечників

За будь-якого з’єднання електричних провідників між ними виникає так званий перехідний опір. Величина опору залежить від того, якою є площа і сила дотику, який матеріал виготовлення провідника, а значить і його фізико-хімічні властивості.

Перехідний опір характеризується наявністю найбільшого нагріву при передачі електроенергії по провіднику, а значить при цьому виділяється тепло, яке врешті-решт може призвести до оплавлення та займання. Це означає, що опір слід звести до мінімуму. Для цього призначені кабельні наконечники, збільшуючи поверхню контакту та запобігаючи появі оксидної плівки, що зменшує перехідний опір та збільшує безпеку в користуванні та надійність контакту.

Форма та матеріал кабельних наконечників буває різною, що відображається у широкому асортименті даної продукції.

Класифікація кабельних наконечників

Гільзи класифікуються за матеріалом

А саме:

— алюмінієві наконечники під з’єднання опресуванням;
— мідні наконечники

(використовується стандартна мідь або луджена) під пайку або обжим;
— наконечники з комбінованого матеріалу (алюміній плюс мідь), коли йде поєднання алюмінієвої трубки та мідної лопатки.

Слід зазначити, що мідні струмопровідні жили також можуть бути підготовлені наконечником під опресування. Хоча найчастіше такі гільзи застосовують для алюмінієвих токонесучих жил, де їх переріз відповідає 16 мм2 (згідно з вимогами ПУЕ). Такі кабельні гільзи мають маркування ТМ (для міді) та ТА (для алюмінію).

Кабельні наконечники ТМЛ

Для мідних струмонесучих багатодротяних жил частіше використовують наконечник з мідної цільнотягнутої труби (тут один кінець має сплющену форму з просвердленою діркою під болтовий затискач). Дані наконечники мають маркування «ТМ» – без покриття та «ТМЛ» – електролітично луджені.

Використовуються також комбіновані з’єднувачі з маркуванням ТАМ. При чому їх застосування найчастіше. Адже, наприклад, на промислових підприємствах часто є необхідність підключити алюмінієвий кабель у шині з міді на вступно-розподільчих пристроях, щоб отримати з’єднання без перехідного опору, використовується метод фрикційної дифузії.

Кабельні гільзи мають стандартні позначення – Марка-АА-ББ:

• АА — переріз провідника під обтиск;
• ББ – монтажний діаметр отвору під обтискний болт.

Класифікація кабельних з’єднувачів за способом монтажу:

— під опресування;
— під паяння — для мідних та мідно-луджених наконечників;
— наконечник дроту під болт, зривний для наконечників універсального типу;
— під зварювання будь-якого типу — газову, електричну, термічну.

Розберемося докладніше у цій класифікації та способу монтажу. Наприклад, опресовування, це найпростіший і найефективніший спосіб монтажу.

Не потребує наявності електроенергії чи якогось складного устаткування. Необхідно просто правильно підібрати наконечник і, використовуючи кліщі (а не молоток або пасатижі), правильно обтиснути його за допомогою кліщів або гідравлічного преса. Кліщі використовують ручні або з гідроприводом. Варто робити не менше двох обтискань для того, щоб зафіксувати дроти і сам контакт зробити надійнішим. Також можна робити обжим дроту з однодротовою житловою, але при цьому підібрати правильний інструмент і добре зачистити поверхню жили від плівки оксиду та від ізоляції.

Монтаж мідних наконечників методом паяння – проводиться з використанням тигелю з розплавленим оловом або з використанням припою. Мідну поверхню попередньо від оксиду.

Газове зварювання – це також надійний метод з’єднання жил та гільзи. Мінус у тому, що потрібна наявність досить громіздкого обладнання, а також дотримання вимог та правил техніки безпеки. Газове зварювання в даному випадку може бути точковим, або контактним — це один з популярних способів зварювального з’єднання, так як в результаті виходить міцний і довговічний контакт.

Використовується також метод термітного зварювання, де не потрібно наявності складного обладнання, сам процес простий у виконанні і високотехнологічний одночасно. Тут важливо зберігати спеціальні патрони, дотримуючись суворих правил техніки безпеки.

Примітка: вибір способу оконцевания, а також з’єднання проводу і гільзи відбувається на основі багатьох факторів, які можна визначити вже на місці, саме в тих умовах, в яких відбуватиметься подальша експлуатація, при врахуванні матеріалів, що з’єднуються, і величини напруги в електромережі.

З’єднання за допомогою зривних болтів може бути використане незалежно від матеріалу токонесучої жили та її перерізу. Сам метод досить простий: кінці

кабелю або дроту обробляються попередньо струмопровідним мастилом для захисту від окислення, після чого вони вкручуються в кабельний наконечник з додатком певного зусилля, внаслідок чого руйнується оксидна плівка і відбувається втискання її у внутрішню нарізку. Болтова головка вкручується та відривається, відбувається механічна фіксація електроз’єднання.

Область застосування кабельних наконечників

У промисловості кабельні наконечники (наконечник дроту під болт) використовуються повсюдно. Струмопровідні жили з міді з перетином від 2, 5 до 240 мм.кв, а також алюмінієві жили переріз більше 16 мм.кв завжди опресовуються, щоб якісно з’єднати дроти, а також досягти стійкості проти корозійних процесів. Так що введення, заземлення, щити – це далеко не повний список місць, де використання кабельних гільз просто необхідне.

Наприклад, кабельний наконечник ТМЛ (має контрольне вікно) дає можливість бачити установку провідника, а також обжати і запаяти його. При цьому даний тип наконечника найнадійніший на сьогодні серед промислових наконечників.

Якщо розглянути побутову сферу використання наконечників, ми можемо зустріти їх у високоякісних електроприладах. Наприклад, пральні машини, НВЧ-печи, кондиціонери та ін. Як правило, такі наконечники мають спеціальний калібрований отвір для обтиску. При цьому кріплення відбувається методом паяння або обтиску. Дуже добре, коли проводи, які входять до лічильника або автоматичного вимикача, також обтиснуті за допомогою кабельних наконечників. Адже саме за таке акуратне та безпечне з’єднання електрику ніколи не буде соромно. І, як наслідок, такі контакти рідко послаблюються, а значить підтискати їх доводиться вкрай рідко.

Автор: МЕГА КАБЕЛЬ

Цю сторінку додатково шукають у мережі на запит: пайка наконечників на кабель, наконечник дроту під болт.

Правильный обжим кабельных наконечников — Klauke

Прежде чем мы подробно рассмотрим технологию соединения, мы хотели бы дать несколько советов по процессу обжима, чтобы ваши соединения были надежными и долговечными.



Для чистых результатов

Перед началом самого процесса опрессовки следует убедиться в чистоте компонентов. Почистите проводники, чтобы они были металлически чистыми, и проверьте алюминиевые кабели на наличие видимого слоя окисления, который необходимо удалить. Вообще говоря, вы должны следить за тем, чтобы на проводнике не оставалось металлических следов, так как это может вызвать контактную коррозию.

Использование хороших инструментов для зачистки проводов обеспечивает чистую зачистку кабеля. В то же время проводник не должен быть поврежден, а длина зачищенного участка должна быть примерно на десять процентов больше размера ввода кабельного наконечника или соединителя. Это связано с тем, что обжатие удлиняет кабельный наконечник или разъем примерно на десять процентов. Так что не экономьте на зачистке!

Убедитесь, что обжимные матрицы не повреждены и не загрязнены. Профиль должен быть металлически ярким.

Обжим без усилий

После того, как коннектор и проводник готовы, можно приступать к обжиму. Кабельные наконечники могут быть правильно и аккуратно обработаны без чрезмерного или недостаточного обжатия только при использовании подходящего инструмента. Другими словами, кабельный наконечник и обжимной инструмент должны быть из одной системы: один и тот же производитель кабельного наконечника, соединителя и инструмента.



Подходящие компоненты инструмента и грамотная опрессовка предотвращают чрезмерное сопротивление переносу и, как следствие, повышение температуры, что в худшем случае может привести к пожару.

Обжим кабельного наконечника всегда начинается со стороны соединения и продолжается в сторону кабеля. Однако на соединителе (сращивании) первый обжим находится в центре. В противном случае материал не сможет удлиниться и могут появиться трещины.

Например, для компрессионных кабельных наконечников количество необходимых обжимов согласно DIN 46235 указано маркировкой на кабельном наконечнике и соединителе. Для трубчатых кабельных наконечников количество обжимов можно проверить в каталоге.

Обязательно завершите процесс обжима. Полное обжатие имеет важное значение, так как обжатый материал достигает необходимого сжатия только к концу фазы обжатия. Только так можно гарантировать правильный обжим.

Механический или гидравлический обжим

Обжимной инструмент является ключевым элементом любого процесса обжима. Независимо от того, выполняется ли это с помощью гидравлики или мускульной силы: при обжиме кабельного наконечника степень и тип деформации определяются инструментом или контактно-изнашиваемыми частями пресса. Только оптимально подобранные с точки зрения контакта инструменты создают качественное соединение.

В зависимости от области применения, механический пресс или электрогидравлический пресс вам больше подходит. 9№ 0003

Компактные механические обжимные инструменты подходят для малых и средних поперечных сечений. С другой стороны, для больших поперечных сечений вам обычно следует использовать гидравлический инструмент со сменными матрицами. Вы также должны учитывать количество обжимов. Действительно, гидравлические инструменты больше подходят для больших объемов, чем механические. Механические обжимные инструменты Klauke отличаются друг от друга синхронными профильными матрицами, которые можно удобно установить параллельно с обеих сторон одной рукой. Кроме того, регулировочное колесо указывает подходящее сечение. Это значительно снижает количество необходимых усилий.

Хотя для небольших и простых обжимов можно приложить достаточное усилие с помощью механических клещей, большие проводники теперь стандартно обжимаются с помощью электрогидравлических прессов.

Кроме того, электрогидравлические инструменты последнего поколения оптически и акустически предупреждают, если требуемое давление обжима не достигнуто. Высококачественные механические обжимные инструменты имеют встроенные механизмы, гарантирующие полный обжим.
