Содержание:
Описание металлочерепицы
Недостатки и их устранение
Стропильная система под металлочерепицу — шаг стропил
Преимущество двускатной крыши
Варианты каркаса и стропильных ног
Устройство каркаса для утепленной кровли
Монтаж стропильной системы для холодной крыши
С помощью металлочерепицы уже давно решаются задачи строительства малоэтажных домов. Сочетание стальной выносливости с легкостью и эффектностью дают большое преимущество материалу перед соперниками. Крупногабаритные листы укладываются намного быстрее, а срок службы — продолжительнее, чем другие материалы аналогичного назначения. Перекрыть крышу и выполнить монтаж стропильной системы под металлочерепицу можно самостоятельно, если знать устройство двускатной крыши, особенности стропильной системы и способы укладки кровельного материала с учетом его характеристик.
Описание металлочерепицы
Металлическую черепицу можно назвать одним из продуктов сталепроката. В целом материал представляет собой листовую сталь, профилирование которой выполнено как по горизонтали, так и по вертикали. В результате этого процесса на поверхности образуются поперечные и продольные волны, делающие материал похожим на керамическую черепицу. С наружной стороны листа имеется цветная полимерная пленка, предназначенная для выполнения защитной и декоративной функции.
Недостатки и их устранение
Несмотря на визуальное сходство с керамической черепицей, стандартные недостатки материала остались без изменения. Металл очень быстро нагревается под воздействием солнечных лучей и легко остывает при снижении температуры воздуха. Коэффициент звукоизоляции сравнительно низок, так как металлические поверхности свободно пропускают звуковые волны. Кроме этого металл способен собирать капли конденсата из-за разных теплотехнических свойств с контактирующими элементами каркаса.
Это достаточно весомые недостатки, но проблема их существования легко решается при правильной сборке стропильной системы и кровельного пирога. Если монтаж стропильной системы выполнен по всем правилам с соблюдением технологических предписаний, то укладка кровельного материала пройдет без осложнений.
Чтобы снизить воздействие недостатков металла на конструкцию крышу и предотвратить преждевременный износ кровли, необходимо правильно составить кровельный пирог.
Вся ответственность в этом плане ложится на стропильную систему, на которую возлагаются следующие функции:
- Удержание слоев кровельного пирога, располагающихся сверху стропилин, внизу этих элементов и между ними.
- Создание условий для лучшей вентиляции, препятствие образованию конденсата и создание каналов для вывода влаги.
Другими словами, стропильная система является своеобразным скелетом, который необходим для нормального функционирования крыши.
Следовательно, устранить недостатки металлического покрытия можно при правильном выборе схемы установки «скелета» под металлочерепицу.
Стропильная система под металлочерепицу — шаг стропил
Металлочерепицу можно увидеть на любых строениях: и жилых, и нежилых. Металлическая «чешуя» хорошо смотрится на беседках, верандах и банях.
По функциональному назначению строения определяется наличие утеплителя, причем от этого во многом зависит строение стропильной системы:
- Каркас утепленной крыши содержит три различных слоя изоляции и обязательный вентиляционный контур.
- Холодная крыша состоит из вентиляционного контура и одного слоя изоляции.
Двускатная крыша под металлочерепицу с утеплителем необходима в том случае, если на чердаке будет обустроено жилое помещение. При расчете такой стропильной системы во внимание принимается размер утеплителя, чтобы он плотно входил в промежутки между стропильными ногами.
Крыша без утеплителя возводится над строениями, пребывание в которых не занимает много времени.
Также каркас крыши под металлочерепицу без утеплителя возводится при утеплении потолочного перекрытия. В качестве примера можно привести крышу над баней или жилым домом, чердак которого не предназначен для эксплуатации. В этом случае укладка утеплителя между потолочными балками будет более эффективной.
Каркас кровли под металлочерепицу может быть изготовлена из металлопроката или пиломатериалов. Первый вариант имеет схожие характеристики с металлическим покрытием, но для частных домов рекомендуется использовать древесину. Этот материал удобнее в работе для частного застройщика, который решил самостоятельно возвести стропильную систему под металлочерепицу. Во-первых, из дерева проще изготовить элементы каркаса и собрать из них единую конструкцию. Во-вторых, деревянные изделия более теплые и соответствуют экологическим требованиям и нормам.
Преимущество двускатной крыши
Самый простой вариант стропильной системы под металлочерепицу — двухскатная конструкция. Благодаря сходству форм скатов и листов кровельного материала создаются идеальные условия для монтажа. Вальмовая конструкция или любая сложная крыша в этом плане требуют больших затрат сил и времени. Кроме того сложные конструкции требуют повышенного расхода кровельного материала из-за сложности кроя.
В инструкции производителя по укладке металлочерепицы указываются оптимальные параметры крыши. В частности речь идет о наклоне скатов, который должен составлять 12-15 градусов. Меньшее значение угла наклона требует усиленной гидроизоляции, на более крутых скатах необходимо увеличение крепежных элементов. Обе ситуации приводят к увеличению бюджета на строительство крыши.
Количество укладываемых рядов металлочерепицы напрямую зависит от размеров листа и перекрываемой площади. В большинстве случаев материал монтируют в один ряд, чтобы в поперечные швы не протекала вода.
На крышах частных домов чаще всего используются листы длиной 4-4,5 метра, хотя многие производители предлагают услуги по нарезке листа на соответствующие элементы. Это значительно упрощает укладку металлочерепицы на скатах индивидуального размера. Чтобы определить необходимую длину листа, суммируют длину ската и длину карнизного свеса, который составляет 40-60 см.
Укладывают металлочерепицу на обрешетку, прикрепленную к стропильной системе. Двухскатная крыша имеет только вертикальные и горизонтальные линии, поэтому укладка листов с аналогичными кромками выполняется без особых трудностей. Правильно построенная стропильная система позволяет выполнить установку обрешетки и укладку кровельного материала быстро и без проблем.
Варианты каркаса и стропильных ног
Схема устройства стропильной системы определяется количеством слоев кровельного пирога. Следовательно, для более сложного утепленного варианта требуются элементы, без которых вполне обходится холодная кровля.
Для стропильной системы двухскатной крыши из металлочерепицы необходимо установить ряд из нескольких пар стропилин, конструкция которых определяется особенностями основного строения.
Для изготовления стропильного каркаса двускатной крыши применяются следующие способы:
- По наслонной технологии. В этом случае для стропильных ног необходимо обеспечить прочные опоры в верхней и в нижней части. Ее использование допускается только при наличии внутренней несущей стены или мощных колонн, заменяющих ее. Наслонная стропильная система может устанавливаться только в тех случаях, когда стойки под коньковым прогоном установлены на достаточно прочных потолочных балках или железобетонных плитах.
- По висячей технологии. Стропилины такой системы требуют обязательной опоры для нижней пятки. Верхние пятки попарно упираются друг на друга. Висячая стропильная система устанавливается при отсутствии внутренней несущей перегородки.
По рекомендациям производителей металлической черепицы оптимальный шаг стропильной системы под металлочерепицу должен составлять 0,6-0,9 метра.
Устройство каркаса для утепленной кровли
Наличие утеплителя в составе кровельного пирога требует правильно выбрать шаг стропил под металлочерепицу, и устроить стропильную конструкцию так, чтобы теплоизоляционный слой не потерял свои качества. Это может произойти в результате намокания утеплителя, так как вода служит хорошим проводником тепловых волн.
Намокание теплоизоляционного материала происходит в следующих случаях:
- Бытовые испарения, поднимающиеся вверх, проникают в теплоизоляцию с внутренней стороны.
- Разница температур на улице и на чердаке способствует образованию конденсата.
- Несоблюдение технологии монтажа кровли приводит к образованию протечек, которые наблюдаются при снеготаянии и обильных осадках.
Чтобы предотвратить появление неприятных ситуаций, нужно правильно уложить кровельный пирог, распределить его по кровле и надежно зафиксировать на стропилинах. Помимо этого стропильная система под металлочерепицу должна формировать вентиляционные каналы, которые позволяют потоку воздуха омывать теплоизоляционный слой и внутренний слой металлочерепицы.

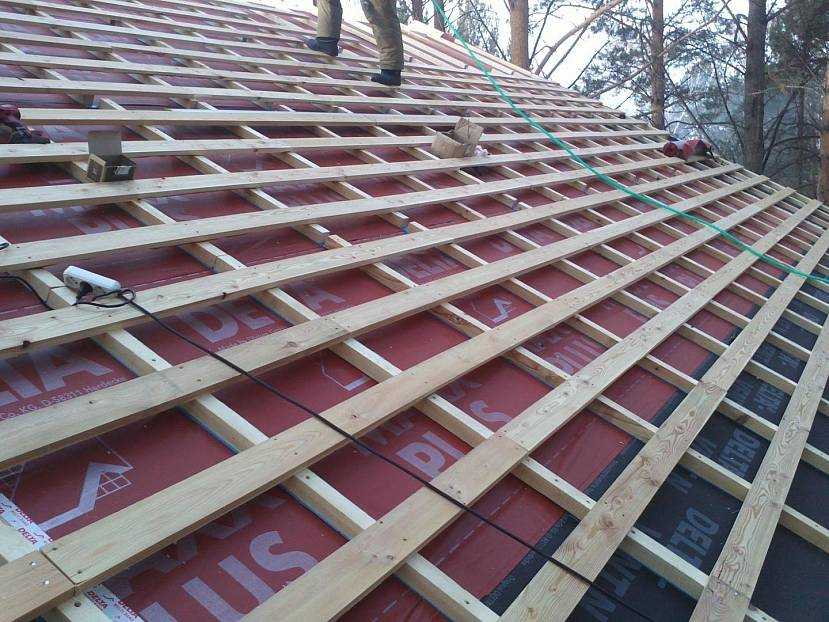

Установка обрешетки и контробрешетки позволяет создать каналы, которые способствуют регулярному проветриванию и выведению конденсата из-под кровельного пространства. Это продлевает эксплуатационный срок и кровли, и стропильной системы.
В разрезе утепленная кровля со стороны отделанного помещения выглядит следующим образом:
- Материал, используемый для отделочных работ внутри чердачного помещения.
- Внутренняя обрешетка, на которую крепится слой пароизоляции.
- Непосредственно пароизоляционный слой, являющийся препятствием на пути бытовых испарений.
- Стропильные ноги, в промежутках которого располагают плиты теплоизоляционного материала. Причем для образования вентиляционного зазора нужно, чтобы теплоизоляция была немного тоньше ширины стропилины. Если утеплитель ложится на одном уровне со стропилинами, то следует прибить дополнительную обрешетку для создания необходимого зазора.
- Гидроизоляционный слой укладывается непосредственно на стропилины или на контробрешетку, если была необходимость в ее установке. Дело в том, что гидроизоляции в виде полиэтиленовой пленки нельзя контактировать с утеплителем, в целях предотвращения образования влаги. В случае использования диффузной мембраны контробрешетка не нужна, так как этот гидроизоляционный материал пропускает влагу наружу, но не впускает ее обратно.
- Наружная обрешетка, необходимый элемент для фиксации гидроизоляционного материала, создания вентиляционного канала и укладки металлической черепицы.
- Непосредственно кровельный материал — металлочерепица.
Не рекомендуется использовать рулонные материалы на битумной основе в качестве гидроизоляционного слоя. Нагревание такого материала и кровли сопровождается выделением веществ, благодаря которым происходит взаимное разрушение обоих материалов.
Исходя из выше сказанного, напрашивается вывод, устройство двухскатной крыши из металлочерепицы с утеплителем предполагает использование трехслойного пирога и двух вентиляционных контуров при использовании классического варианта гидроизоляции.
Входящая в состав кровельного пирога диффузная мембрана позволяет укладывать три слоя изоляции и один вентиляционный канал. Основой для крепления всех слоев служит стропильная система, на которую возлагается функция удержания кровельного материала и снеговой нагрузки.
В большинстве случаев стропилины под металлическую черепицу делают из досок сечением 5*10 см или 5*15 см при соблюдении стандартного шага стропильных ног при устройстве кровли.
Монтаж стропильной системы для холодной крыши
Холодная крыша подразумевает отсутствие утеплителя, следовательно, отпадает потребность в использовании материалов для его защиты. Но нельзя пренебрегать гидроизоляцией, она защитит от протечек деревянную стропильную систему. Кроме того вентиляция между гидроизоляционным слоем и металлочерепицей должна быть в любом случае.
В разрезе холодный кровельный пирог имеет следующий состав:
- Стропилины.
- Гидроизоляция.
- Обрешетка.
- Кровельный материал.
Независимо от наличия утеплителя укладка обрешетки ведется особым образом. Расстояние между элементами определяется промежутком между поперечными ступеньками металлочерепицы.
Первый элемент обрешетки должен иметь немного больший размер, чем рядовые решетины.
Приведенные примеры холодной и утепленной кровли являются общей рекомендацией. На практике каждый индивидуальный случай требует определенных расчетов с конкретными данными.
Двускатная крыша: стропильная система под металлочерепицу
Металлочерепица – легкий, прочный, эффектный кровельный материал, идеально решающий задачи малоэтажного строительства.
Ее стальная выносливость отлично сочетается с неоспоримыми технологическими плюсами. Укладка крупногабаритных листов производится в десятки раз быстрее в сравнении со штучными соперниками. Служит долго, не требует мощной основы.
Провести монтаж кровли и соорудить простой каркас для укладки можно своими руками. Затруднений в работе не будет, если знать, как устроена двускатная крыша — стропильная система под металлочерепицу и процесс укладки обязаны учитывать технические и технологические особенности покрытия.
Металлическая черепица относится к классу продуктов прокатного производства. По сути, это старая знакомая листовая сталь, профилированная в двух взаимно перпендикулярных направлениях. Образованные в результате профилирования продольные и поперечные волны придают листам схожесть с керамическим кровельным прототипом. Наружную сторону оснащают цветной полимерной пленкой, выполняющей защитную и декоративную функции.
Недостатки материала и способы их устранения
Возможность имитировать кровельную керамику не избавила материал от стандартных недостатков металла.
Тонкие листы стремительно нагреваются под солнечными лучами и быстро прощаются с теплом при малейшем понижении окружающей температуры. Изоляции никакой: тепловые и звуковые волны запросто проникают через стальную кровлю внутрь и беспрепятственно выходят наружу. Перечень минусов веско дополняет способность собирать конденсат из-за разницы в теплотехнических качествах самого покрытия и контактирующих с ним элементов стропильного каркаса.
Низкие изоляционные показатели и конденсат – два «бича» металлической кровли. Избавиться от них можно, вооружившись сведениями о грамотном построении каркаса с правильно уложенным кровельным пирогом. Если устройство стропильной системы под металлочерепицу проведено в соответствии со всеми технологическими предписаниями, осложнения с укладкой материала и эксплуатацией сооружения не возникнут.
Для того чтобы традиционное поведение стальной кровли не беспокоило владельцев и не стало причиной преждевременного износа, необходимо правильно распределить слои кровельного пирога.
Ответственность за распределение несет стропильная система, в списке обязанностей которой:
- Удержание составляющих кровельного пирога, укладывают которые сверху, снизу и между стропильными ногами.
- Формирование воздушных каналов, устраняющих конденсат, а зачастую и возможность его появления.
- Подготовка ряда выставленных в одной плоскости опор для устройства будущих скатов путем укладки профилированных листов.
Если образно сравнить кровельную систему с живым организмом, то скажем так: жить и нормально функционировать «пациент» будет только со здоровым опорным аппаратом. В нашем случае со стропильным каркасом. Методика борьбы с недостатками стального покрытия как раз и заключается в выборе и точном соблюдении безукоризненно подходящей схемы монтажа стропильной системы под последующую укладку металлочерепицы.
Типы стропильных систем под металлическую кровлю
Крыши с металлочерепичным покрытием водружаются над объектами постоянного и временного проживания.
Интересно смотрятся покрытые металлической «чешуей» беседки, веранды, бани. В зависимости от назначения сооружения и условий его эксплуатации крыши с металлочерепицей устраивают с утеплителем или без него. Наличие теплоизоляции тесно связано со структурой стропильного каркаса:
- Для утепленных крыш сооружается система, включающая три изоляционных слоя и один или два вентиляционных контура.
- Для холодных крыш устраивают систему с одним изоляционным слоем и одним вентиляционным контуром.
Утепленные кровельные конструкции возводят, если планируют круглый год активно пользоваться чердаком. Стропильные каркасы теплых крыш рассчитывают так, чтобы плиты утеплителя располагались в пространстве между стропилинами. Аналоги без утеплителя водружают на небольшие дачки и строения, предназначенные для временного пребывания.
Кровля без теплоизоляции сооружается также в случае утепления чердачного перекрытия. Например, над баней или жилым домом с невысоким, явно не предназначенным для эксплуатации чердачным пространством разумнее уложить утеплитель между потолочными балками либо над ними.
В строительстве стропильных каркасов под укладку профилированных листов применяют металлопрокат и пиломатериалы. Металлические изделия ближе по свойствам к покрытию, но под задачи частного строительства больше подходит древесина. С ней проще работать самостоятельному хозяину, принявшему решение своими руками построить и покрыть крышу.
Из пиломатериала несложно самому изготовить все элементы каркаса, собрать и соединить их в стропильную систему. Дерево теплее и привлекательней по экологическим аспектам.
Преимущества двухскатной конструкции
Самым простым вариантом строительства стропильной системы для укладки металлочерепицы по праву признана конструкция с двумя скатами. Ее прямоугольные плоскости идеальны для укладки аналогичных по форме листов. Гораздо больше усилий с усердием потребует вальмовая или ломаная мансардная крыша. Многих хозяев удручает повышенный расход крупнолистового материала на кровельные сооружения с полноценными и укороченными вальмами, не радует сложность раскроя.
Производители утверждают, что оптимальной для укладки металлочерепицы будет конструкция с углом наклона скатов от 12 до 15º. Сооружения меньшей крутизны необходимо оснащать усиленным гидроизоляционным ковром. На крышах по-круче увеличивается количество крепежа и уменьшается шаг его установки. В обеих ситуациях бюджет на обустройство будет увеличен за счет приобретения дополнительных изоляционных материалов и метизных изделий.
В зависимости от размеров металлочерепицы и габаритов обустраиваемой конструкции листы укладываются в один, два или более ряда. В приоритете укладка в один ряд, потому что поперечные швы снижают параметры изоляции и потенциально опасны на предмет протечек. Наилучшей длиной листа для обустройства крыш частных домов производители считают 4-4,5 м. Среди предложений большинства поставщиков металлочерепицы есть весьма популярная услуга по нарезке листов в размер, что невероятно удобно для укладки на скаты с индивидуальными размерами. Длина листа равняется сумме длины ската и длины свеса, составляющей 0,4-0,6 м в зависимости от архитектурного решения.
Монтируется металлическая черепица на обрешетку, которая крепится в свою очередь к стропильной системе. Линии всех конструктивных деталей двухскатной крыши строго вертикальные и горизонтальные, что ощутимо облегчает процесс укладки профилированных листов, имеющих аналогичные края. Если стропильная системы построена без изъянов, то с установкой обрешетки и кровли проблем не возникнет.
Выяснили, что стропильная система работает в паре с кровельным пирогом. Схема устройства стропильного каркаса напрямую связана с количеством «пирожных» слоев. Разберем наиболее сложный утепленный вариант конструкции и выясним, какие составляющие нам не понадобятся для сооружения холодной крыши.
Стропильная конструкция двухскатной крыши представляет собой ряд поочередно установленных пар стропильных ног, конструктивные особенности которых зависят от архитектурных данных обустраиваемой коробки. Изготовление и монтаж стропильной системы двухскатной крыши производится согласно правилам, которые регламентирует:
- Наслонная технология, требующая наличия двух конкретных опор для верха и низа каждой стропилиной ноги. Применяется, если у строения есть внутренняя несущая стена или вместо нее установлены достаточно мощные колонны. Использование наслонной методики допускается, если стойки под коньковый прогон можно установить на балки перекрытия с высокой несущей способностью или если перекрытие выполнено ж/б плитами.
- Висячая технология, требующая опоры только для низа стропильных ног. Верх элементов висячей стропильной системы попарно упирается друг в дружку. Применяется, если у коробки нет внутренней несущей стены и возможности установить опоры под коньковый прогон.
Применяется, если у строения есть внутренняя несущая стена или вместо нее установлены достаточно мощные колонны. Использование наслонной методики допускается, если стойки под коньковый прогон можно установить на балки перекрытия с высокой несущей способностью или если перекрытие выполнено ж/б плитами.Рекомендованный производителями металлочерепицы шаг установки ног стропильной системы от 60 до 90см.
Вариант #1 — стропильный каркас для теплой крыши
Использование утеплителя заставляет прибегать к технологическим ухищрениям, благодаря которым важный для конструкции слой сможет сохранить изоляционные качества. А они неизбежно сократятся при намокании, т.к. появившаяся в теле материала вода будет способствовать прохождению тепловых волн.
Вода в теплоизоляции появляется в трех ситуация, это:
- Проникновение бытовых испарений, атакующих теплоизоляцию изнутри эксплуатируемого сооружения.
- Образование конденсата из-за разницы температур за пределами строения и на чердаке.
- Протечки, наблюдающиеся в период снеготаяния и обильного выпадения осадков, появившиеся в результате несоблюдения технологии и ошибок в работе.
Исключить перечисленные напасти просто обязан грамотно уложенный кровельный пирог, правильно распределенный и надежно зафиксированный стропильной системой. Кроме того в обязанности стропильной конструкции входит формирование вентиляционных каналов, по которым воздушные потоки омывают теплоизоляцию и внутреннюю поверхность металлической черепицы.
Созданные путем установки обрешетки и контробрешетки каналы-продухи создают условия для регулярного проветривания и выведения конденсата из пространства под кровлей, тем самым продлевая жизненный цикл самой кровли и деревянных деталей стропильной системы.
Если представить себе условный срез теплого кровельного пирога со стропильной системой изнутри отделанной уже конструкции, то последовательность слоев и вентиляционных каналов будет следующей:
- Вагонка, панели гипсокартона или подобный материал, применяемый для внутренней отделки чердачного пространства.
- Внутренняя обрешетка, предназначенная для фиксации пароизоляционного слоя к стропилам.
- Пароизоляция, препятствующая проникновению в утеплитель бытовых испарений.
- Стропила, между которыми укладывается утеплитель. Ширина стропильной ноги должна быть на 3-4см больше, чем толщина теплоизоляции. Иными словами, между верхней плоскостью, образованной соседними стропилинами, и наружной поверхностью утеплителя должен остаться указанный зазор для вентиляции. Если толщина утеплителя равна ширине стропилин, т.е. теплоизоляция лежит заподлицо с условной плоскостью ската, к стропильным ногам прибивают обрешетку из бруска со стороной 30 или 40мм. Она-то создаст требующийся зазор.
- Гидроизоляция, которую стелют либо на стропильные ноги, если в установке контробрешетки не было необходимости, либо на контробрешетку. Классической полиэтиленовой гидроизоляционной пленке запрещено контактировать с утеплителем, чтобы в теле его не появилась влага. Гидроизоляционным материалам класса полимерных диффузных мембран разрешается лежать непосредственно на утеплителе, потому что они способны пропускать наружу излишек влаги, не впуская ее внутрь. Поэтому при использовании полимерных мембран создавать вентиляционный канал между гидро- и теплоизоляцией не нужно.
- Наружная обрешетка, выполняющая одновременно три значимые функции. Она применяется для крепления гидроизоляции, для формирования очередной продухи между гидроизоляцией и металлическим покрытием и служит основой для установки листов металлочерепицы.
- Финишное покрытие.
В качестве гидроизоляции кровельных систем под металлочерепицу и профнастил нельзя использовать битумные разновидности рулонных материалов.
При нагревании изоляция и кровля будут выделять вещества, разрушающие структуру друг друга.
Подытожим. Стандартный кровельный пирог утепленной крыши имеет три слоя и два вентиляционных контура, если в строительстве использовалась классическая гидроизоляция. В пироге с полимерной диффузной гидроизоляцией три слоя и один вентиляционный канал. Все составляющие крепятся к стропильной системе, которая обязана стойко держать вес материалов и снеговую нагрузку. Для отечественной средней полосы величина суммарной нагрузки составляет примерно 200 кг/м².
Чаще всего стропильные ноги под металлические кровли изготавливают из доски сечением 50×100 либо 50×150мм, если рекомендованный производителем материала шаг установки стропилин был соблюден. Если расстояния между стропильными ногами больше рекомендованного значения, сечение наружной обрешетки следует увеличить.
Вариант #2 — стропильная конструкция для холодной крыши
Схема кровельной конструкции без утепления выразительно подтверждает, что именно теплоизоляционного слоя в ней нет.
А это значит, что необходимость в укладке всех видов защиты утеплителя от намокания тоже отпадает. Однако гидроизоляция все же нужна в качестве защиты деревянной стропильной системы на случай протечек. И вентиляцию между водоотталкивающим материалом и металлическим покрытиям тоже следует соорудить.
Разрез холодного кровельного пирога под металлочерепицу выглядит так:
- Стропильные ноги, сечение которых рассчитывается без учета веса утеплителя и сопутствующих компонентов.
- Гидроизоляционный слой, уложенный поверх стропильных ног.
- Обрешетка, предназначенная для обеспечения вентиляционного зазора, фиксации гидроизоляции и крепления листов металлической черепицы.
Обрешетка для обоих типов стропильных систем укладывается особым образом. Шаг ее установки определен расстоянием между соседними поперечными ступеньками металлочерепичного листа. Расстояние зависит от марки кровельного покрытия, в среднем составляет 300, 350 и 400мм.
У стартовой решетины размеры должны отличаться от последующих рядовых брусков.
К примеру, если все рядовые решетины сделаны из бруска сечением 30×50мм, то для изготовления самого первого от линии карниза элемента нужно взять брусок 50×50мм. Расстояние между стартовым бруском и линией карниза всегда меньше шага между рядовыми решетинами. Так надо, чтобы первая поперечная ступенька листа точно легла на основу.
С процессом возведения стропильной системы и монтажа металлочерепицы наглядно ознакомит видео:
Разобранные «по полочкам» схемы устройства стропильных систем с утепленными и холодными кровельными пирогами представляют собой общее руководство к действию самостоятельного кровельщика. На деле конструкции модернизируются и адаптируются к реальным условиям конкретного объекта. Однако основой для собственной разработки они вполне могут послужить.
