Как подключить люстру своими руками

• Правила техники безопасности
• Установка люстры. Варианты и возможности
  1. Два провода на люстре и два провода на потолке
  2. Два провода на люстре и три провода на потолке
  3. Три и более провода на люстре и два провода на потолке
  4. Три и более провода на люстре и три провода на потолке
  5. Три и более провода на люстре и четыре провода на потолке
• Как подключить несколько люстр к одному выключателю?
• Как подключить три люстры к выключателю с тремя клавишами?
• Как подключить одну люстру на два разных выключателя?
• Галогенные лампы – преимущества и схемы подключения
• Люстра с пультом управления – роскошь или удобство?

Выбор и приобретение люстры являются самыми приятными моментами при оборудовании дома или квартиры новыми источниками света. Далее следует сборка люстры, время которой будет зависеть от сложности конструкции и ее последующее крепление. Но если с этим можно справиться, следуя подробной инструкции и имея под рукой элементарные монтажные инструменты, то для того чтобы подключить люстру требуются хотя бы минимальные знания электрики.

Подключение потолочной люстры – дело несложное, но с оговоркой… Если знаешь как ее подключать. Ну а поскольку большинство людей с законами физики сталкивались в последний раз разве что на лекциях, то давайте попробуем разобраться, как подключить люстру, не прибегая к помощи дяди электрика.

Правила техники безопасности при подключении люстры

Первым требованием при работе с электропроводкой является обесточивание необходимого участка, в данном случае – это выходящие из потолка провода. Не рекомендуется ограничиваться переводом выключателя в положение «ВЫКЛ», для гарантированного снятия напряжения следует отключить автоматы в щитке.

После этого подготовьте провода для тестирования, разомкнув их, чтобы не допустить соприкосновения друг с другом. Следуя правилам маркировки, нулевой провод обозначается латинской буквой N, а фаза буквой L. Для того чтобы определить, на какой из проводов что подается, воспользуйтесь индикаторной отверткой, поочередно касаясь оголенных кончиков. При этом следует подключить расположенный в щитке автомат, а клавиши выключателя перевести в положении «ВКЛ». Если во время тестирования внутри отвертки загорится светодиод, то данный провод находится под напряжением и является фазой.

Разобравшись с проводами, следует вновь отключить подачу электропитания и уже спокойно заниматься монтажными работами. При соединении проводов рекомендуется использовать клеммные зажимы, также возможен вариант скрутки с последующей изоляцией защитными колпачками. Помните, лента ПВХ имеет свойство рассыхаться со временем, что значительно понижает ее изоляционные характеристики. Поэтому ее применение в данном случае нежелательно.

Установка люстры. Варианты и возможности

Существует несколько основных вариантов подключения люстры, которые могут изменяться в зависимости от таких параметров как:

• количество проводов, выходящих из люстры;
• количество проводов, выходящих из потолка;
• количество клавиш на выключателе.

Подробное описание каждой схемы подключения позволит выбрать наиболее подходящий для установки вариант.

Вариант № 1. Два провода на люстре и два провода на потолке

Наиболее простым вариантом установки люстры, не требующим усилий, является подключение осветительных устройств с двумя проводами к двум проводам на потолке. В данном случае достаточно соединить пары проводов, предварительно определив фазу и ноль. Порядок соединения в данном случае не принципиален.

А) Схема подключения люстры с одной лампой на одноклавишный выключатель.

Нулевой провод (на схеме он синего цвета), идущий от распределительной коробки, следует напрямую подключить к нулевому проводу, выходящему из осветительного устройства.

Коричневый провод, обозначающий фазу, подключается не только к фазному проводу люстры, но и к выключателю.

Б) Схема подключения люстры с двумя-тремя лампами на одноклавишный выключатель.

При установке источников света с двумя или тремя лампами к выключателю с одной клавишей необходимо все нулевые провода, идущие от люстры, в первую очередь соединить между собой, а уже потом с нулевым проводом, приходящим от распределительной коробки. Провода с фазой также объединяются, после чего подаются на фазный провод, приходящий от выключателя.

Вариант № 2. Два провода на люстре и три провода на потолке

Электропроводка в современных строениях выполняется трехжильным кабелем, в котором присутствуют провода разного цвета. Соответственно к месту крепления осветительного прибора подводятся три провода, но на вашей люстре их только два. Так как же подключить люстру в данном случае?

В первую очередь следует разобраться с назначением проводов на потолке при помощи индикатора. Два из них – это фазы, а третий нулевой проводник. Два фазных провода предусматривают использование двухклавишного переключателя, но поскольку в данном случае мы рассматриваем подключение люстры всего с двумя проводами будет достаточно и одноклавишного выключателя.

Предварительно обесточив участок, проводим изоляцию одного из фазных проводов, оставляя пару фаза-ноль. Далее проводим монтаж уже вышеописанным способом.

Вариант № 3. Три и более провода на люстре и два провода на потолке

Если из потолка выходит только два провода, то вариант подключения люстры, независимо от количества выходящих из нее проводов, только один – все лампочки в люстре будут гореть одновременно.

Для этого следует соединить все нулевые провода люстры между собой и подключить их к нулевому проводу, выходящему из потолка. Такая же операция проводится и со всеми проводами, на которые подводятся фазы.

Вариант № 4. Три и более провода на люстре и три провода на потолке

Данный вариант подключения подразумевает использование выключателя с двумя клавишами. Такой подход позволит обеспечить наиболее рациональное освещение рабочей зоны, комбинируя очередность и количество горящих на люстре ламп.

Три провода, выходящих из потолка маркируются следующим образом:

• провод фазный L1;
• провод фазный L2;
• нулевой провод N.

Поскольку при прокладке электропроводки рабочие не всегда придерживаются цветовой схемы, а также зависят от типа используемого кабеля, следует обязательно убедиться в назначении каждого из проводов. Как уже было указанно выше, самым легким способом является работа с отверткой-индикатором.

Если такой индикатор отсутствует, то можно разобрать выключатель, предварительно выключив автомат в щитке. После этого легко определить, какие именно провода (какого цвета) проходят от выключателя к потолку. Помните, что фазные провода будет заходить на клавиши выключателя, а вот нулевой провод уходит напрямую к люстре.

Подключение люстры, из которой выходят несколько проводов к выключателю с двумя клавишами, отличается тем, что провода от ламп предварительно распределяются на две секции. Каждая из секций соединяется только с одним из проводов, по которым подается фаза, но при этом обе группы должны обязательно соединяться с нулевым проводом.

При таком способе подключения при нажатии одной из клавиш выключателя будет загораться одна группа ламп, а при нажатии второй клавиши – другая.

Такое соединение позволяет подключать как три лампы одновременно, так и одну или две лампы, при нажатии одной из клавиш выключателя.

В данном примере первая клавиша выключателя подключает 2 лампы, а вторая – 3 лампы.

В данном примере каждая клавиша выключателя включает по три лампы.

Еще один пример подключения 6-ти рожковой люстры, когда одна клавиша подключает сразу 5 ламп, а другая – одну.

Подключение люстры на большее количество рожков будет идентично уже рассмотренным примерам. Вам только остается распределить лампы по группам и подключить их на определенную клавишу.

Вариант № 5. Три и более провода на люстре и четыре провода на потолке

Если электропроводка в доме или квартире была выполнена относительно недавно, то существует вероятность наличия дополнительно защемляющего провода, который выполняет защитную функцию. Данный провод, обычно желто-зеленого цвета, и будет четвертым проводом, выходящим из потолка. Маркируется он латинскими буквами PE – заземляющий проводник. Остальные провода уже известны нам по предыдущему примеру. Это две фазы L1 и L2, а также нулевой

провод.

При наличии в люстре желто-зеленого провода просто скрутите его с заземляющим проводом, выходящим из потолка. Если же в люстре такой провод не предусмотрен, просто заизолируйте на потолке желто-зеленый защитный проводник.

Как подключить несколько люстр к одному выключателю?

Данный вопрос актуален для помещений, где расположено сразу несколько источников света. В больших залах этот могут быть люстры, в жилых комнатах – группа галогенных или светодиодных ламп. Также может возникнуть необходимость подключения освещения сразу в нескольких помещениях. В данном случае подключение производится по следующей схеме:

Все люстры подключаются параллельным соединением. Каждая из люстр может быть подключена к выключателю через отдельные распределительные коробки, также в зависимости от схемы электропроводки возможно размещение в единой коробке распределения.

Как подключить три люстры к выключателю с тремя клавишами?

Такой вариант подключения очень часто используется для освещения кухни, туалета и ванной комнаты. При помощи установленного в коридоре выключателя с тремя клавишами можно легко включить необходимый осветительный прибор.

Как подключить одну люстру на два разных выключателя?

Для реализации схемы подключения осветительного прибора с двух разнесенных выключателей вам понадобятся специальные проходные выключатели. Такие устройства отличаются от обычных выключателей особенностями конструкции и наличием в монтажной схеме трех контактов.

Подсоединив провода согласно схеме вы сможете управлять освещением сразу с двух выключателей.

Как видно на рисунке в проходном выключателе присутствуют три контакта: общий вывод для подключения к люстре или фазовому проводу и два контакта, при помощи которых выключатели соединяются между собой.

Такое распределение необходимо продумать заранее, желательно перед началом ремонта. В противном случае вам понадобиться прокладка дополнительной проводки, с последующим косметическим ремонтом.

Галогенные лампы – преимущества использования и схемы подключения

Галогенные лампы намного выигрывают у своих предшественниц – обычных ламп накаливания, не только разнообразием представленного на рынке ассортимента, но и более низким потреблением электроэнергии. При этом их свечение остается не менее ярким, чем у ламп накаливания. Галогенные лампы малого напряжения нуждаются в источнике питания на 24, 12 или 6 Вольт. Единственное требование для подключения таких ламп – установка понижающего трансформатора, для преобразования 220 В от сети в требуемый номинал.

Для подключения нескольких галогенных светильников их необходимо подсоединить к понижающему трансформатору, предварительно запараллелив между собой.

Трансформаторы, благодаря небольшим размерам, можно размещать прямо в каркасах подвесных потолков. Количество светильников и трансформаторов может различаться, но помните, что каждый новый трансформатор должен подключаться отдельными проводами, которые будут сходиться в распределительной коробке.

Располагать трансформаторы следует на расстоянии не менее 20 см от источников тепла, при этом не рекомендуется превышать длину выходящих из трансформатора проводов более чем на 2-2,5 метра. Такое расположение может повлиять на яркостные характеристики галогенных ламп.

Люстра с пультом управления – роскошь или удобство?

Осветительные приборы с пультом ДУ – это самые современные разработки, в которые уже включены управляющие элементы. Такая люстра избавит вас от необходимости выбираться из-под теплого одеяла, чтобы потушить свет в спальне и поможет избежать случайных ударов об углы и стены при возвращении к кровати в полной темноте.

Люстры с пультом не требуют дополнительных знаний при установке, ведь их монтаж не отличается от подключения других источников света. Крепление такой люстры происходит по одному из описанных выше способов, а управлять освещением позволит уже встроенный контроллер.

При этом не рекомендуется избавляться от настенного выключателя, ведь каждый наверняка испытал на себе, сколько времени иногда занимают поиски пульта от телевизора и неоднократные возвращения из очередного похода в магазин без новых батареек.

способы крепления, подключение к выключателю

Опубликовано: 09.08.2022

Содержание

Перед тем как повесить люстру и осуществить подключение к выключателю, необходимо ознакомиться с правилами техники безопасности. Затем определяется центральная точка в комнате, где будет закреплен прибор освещения. Способ фиксации зависит от конструкции светильника. После проверки крепежных элементов осуществляется коммутация к электрической сети и выключателю.

Наличие простейших знаний из области электротехники позволит даже неопытному человеку подключить люстру самостоятельно.

Техника безопасности при работе с электричеством

Основные правила техники безопасности при работе с электрическим оборудованием:

1. Перед началом монтажных работ необходимо определить назначение шнуров (с помощью тестового прибора), а затем наклеить пояснительные бирки.
2. Соединение проводки выполняется после отключения электроснабжения в помещении (при помощи пакетного выключателя в распределительной коробке). Для выполнения работ используется инструмент с изолированными рукоятками.
3. Выключатели устанавливаются в кабель фазы.
4. Эксплуатация светильников допускается после установки изоляции на места соединения электропроводки.

Определение подходящего местоположения на потолке

Рекомендуется устанавливать люстру по центру помещения, обеспечивая равномерное освещение. Для определения центральной точки необходимо натянуть нити из углов комнаты, в месте их пересечения находится искомое место для подвеса.

Дополнительное освещение создается за счет установки точечных светильников на потолок или при помощи настольных ламп. Раздельное управление осветительными приборами позволяет дифференцировано изменять уровень освещенности в комнате.

Варианты крепления

Существует 3 варианта монтажа люстры на потолок:

• на металлический крюк;
• при помощи переходника;
• на поверхность натяжного потолка с помощью деревянной плиты.

На крюк

Крепление люстры к потолку при помощи стального крюка осуществляется на бетонных перекрытиях. После определения центральной точки сверлится отверстие, в которое вкручивается монтажный элемент. Светильник надевается на крюк монтажным кольцом, а затем соединяется проводка. Подвес и скрутки кабелей закрываются декоративным колпаком, который удерживается в заданном положении фиксирующим винтом или цанговым зажимом.

Схема установки люстры на стальной крюк.

С помощью планки

Если необходимо установить легкий или малогабаритный прибор освещения, то применяются переходные кронштейны или планки. Для монтажа люстры с большим весом (более 2 кг) или квадратного светильника с увеличенными габаритами применяется крестовая монтажная планка с увеличенным числом креплений.

Детали крепятся к поверхности потолка в нескольких точках (например, шурупами, вкрученными в тело деревянного перекрытия или в пластиковые дюбели в бетонном основании).

На переходной пластине установлены шпильки, которые проходят через монтажные отверстия в основании прибора освещения. После соединения кабелей питания на шпильки накручиваются гайки. Внешняя поверхность крепежных элементов соответствует стилю отделки корпуса светильника, возможна установка на поверхность гаек декоративных колпачков.

На потолок

Чтобы подвесить искусственный источник света на натяжной потолок, необходимо смонтировать прямоугольную пластину из древесины или фанеры толщиной 10-12 мм, которая крепится к плоскости потолка на эластичных металлических угольниках.

Примерная схема монтажа люстры на натяжном потолке.

Нижняя часть платформы располагается на уровне натянутого полотна, положение корректируется вручную за счет деформации монтажных элементов. Затем через проделанные отверстия в натяжном потолке к бруску крепится переходная планка или устанавливается монтажный крюк.

Подключение к одноклавишному выключателю

Базовый вариант подключения люстры подразумевает коммутацию электрической проводки к одинарному выключателю. При нажатии на клавишу происходит одновременное включение или отключение источников света.

Такой способ позволяет подсоединять светильники с неограниченным количеством ламп.

Для облегчения процедуры монтажа силовые кабели имеют градацию по цвету изоляции:

• коричневый шнур предназначен для подачи фазы;
• синий кабель отвечает за нейтраль;
• зелено-желтый предназначен для заземления;
• дополнительный кабель серого или черного цветов используется в случае применения двухклавишного выключателя.

В домах старой постройки может использоваться алюминиевый двухжильный кабель, оснащенный общим изолятором белого или черного цвета. Для определения фазы и нулевого проводника применяется тестовая отвертка. В домах постройки после 2000 г. используется трехжильный стандартный медный провод серии ВВГ или ВВГнг, имеющий цветную изоляцию токопроводящих жил. Для обеспечения безопасного монтажа рекомендуется проверить назначение шнуров в жгуте тестовыми приборами (например, индикаторной отверткой).

Вариант подключения люстры к одинарному выключателю.

Схема на 2 лампы

Каждый патрон люстры с 2 лампами оснащен кабелями с коричневым и синим изоляторами (сигнал фазы и нулевой шнур соответственно). Электропроводка соединяется внутри светильника в общие магистрали или выводится к точке подключения по отдельности. От распаечной коробки проложены 2 магистрали, нулевой шнур идет к точке коммутации осветительного прибора. Фаза проходит через контактную группу выключателя, а затем подается к лампам. Если в проводке предусмотрен провод заземления, то он подсоединяется к металлическому каркасу люстры.

На 3 лампы и более

По аналогичной схеме коммутируются осветительные приборы с большим количеством источников света. Например, люстра на 5 лампочек оснащается 5 парами проводов, которые подключаются к соответствующим кабелям на потолке.

Выключатель размыкает фазу, при установке оборудования следует учитывать суммарную мощность ламп и номинал автоматического предохранителя, обеспечивающего защиту цепи.

Схемы подключения к двухклавишному выключателю

Выключатель с 2 клавишами позволяет реализовать двухэтапное включение или отключение лампочек. Перед тем как подключить люстру к двойному выключателю, необходимо найти нулевой провод и фазу в светильнике и цепи питания. Затем производится прямое соединение нулевых проводников, место стыка закрывается слоем защитного материала. Из отверстия в потолке выходят 2 провода фазы, которые проходят через индивидуальные контактные группы выключателя. Кабели соединяются с выводами фаз, которые подведены к патронам лампочек в приборе освещения.

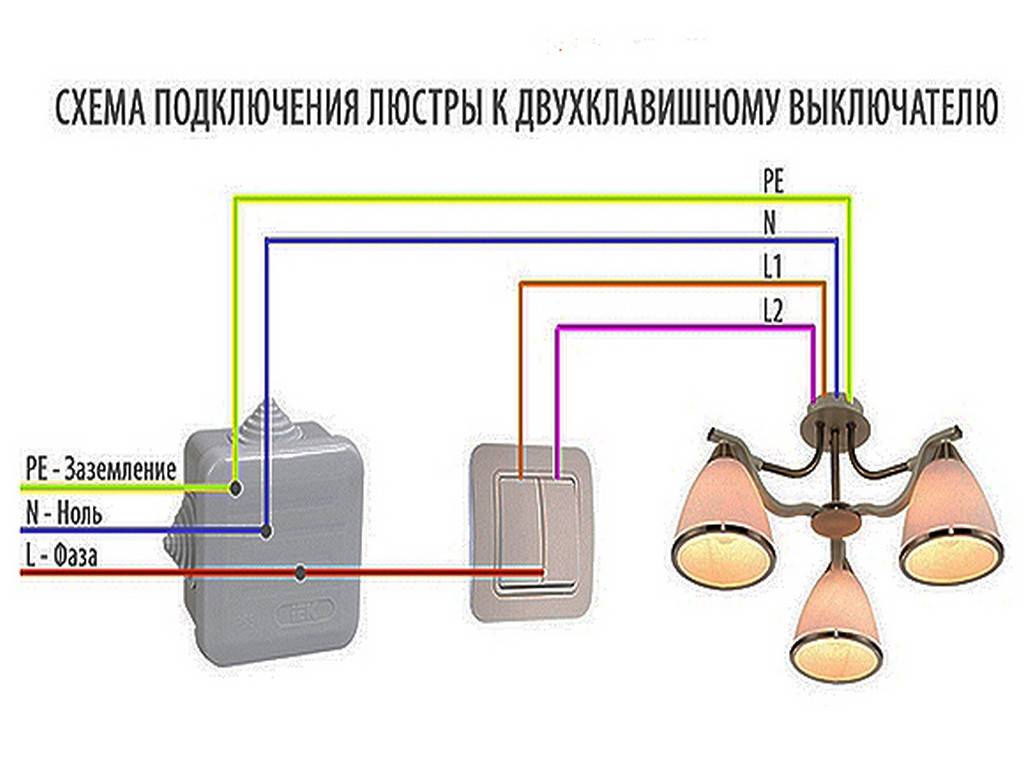

Схема подключения люстры к двойному (двухклавишному) выключателю.

Подключение люстры с тремя проводами позволяет реализовать режимы работы:

• при нажатии на клавишу включается левая лампа;
• нажатие на вторую клавишу позволяет включить правую лампочку;
• одновременное воздействие на клавиши включает или выключает оба источника света.

По аналогичной схеме выполняется подключение люстр с большим количеством лампочек, разводка источников света по секциям выполняется в заводских условиях или самостоятельно. Например, в светильнике с 7 лампами можно выделить 2 зоны — с 2 и 5 источниками или с 3 и 4 лампами, которые подключены к раздельным клавишам выключателя. Для приборов освещения с большим количеством лампочек возможно использование тройного выключателя или 2 двойных коммутационных устройств.

Подключение напрямую к потолочным проводам

Схема подключения напрямую к электрической проводке (без механического выключателя) применяется в случае использования люстры с пультом дистанционного управления (инфракрасного типа или с радиопередатчиком). К бытовой сети переменного тока подключается контроллер управления, оборудованный антенным блоком. Также требуется подсоединить цепь заземления к корпусу или соответствующему выходу блока управления.

В блоке управления предусмотрено разделение питания на несколько каналов, к которым подключаются основные лампы или дополнительная фоновая подсветка (при помощи отдельных клемм и проводов). Пульт управления позволяет выбирать требуемые каналы и регулировать интенсивность освещения.

Нулевой кабель распределяется по всем имеющимся в конструкции источникам света вне зависимости от номера канала. При подсоединении следует учитывать допустимую мощность нагрузки на контроллер (параметр указывается на корпусе).

Подключение светильника к проводке

Алгоритм подключения прибора освещения к бытовой сети:

Схема подключения люстры с ДУ к проводке.

1. Проверить назначение коммутационных проводов в зависимости от положения клавиш выключателя. Если используется кабель старого образца, то назначение жил обозначается маркером или бумажными этикетками.
2. Отключить питание в сети при помощи пакетного переключателя, расположенного в распределительном щитке квартиры.
3. Проверить отсутствие питания в потолочной проводке при различных положениях клавиш выключателя. Меры предосторожности необходимы из-за риска некорректной коммутации проводки (например, при подключении к автоматам другой квартиры). Для тестирования используется индикаторная отвертка с контрольным светодиодом.
4. Соединить металлические жилы в соответствии с выбранной схемой при помощи колодки с винтовыми зажимами или пружинных клеммников Wago. В этом случае металлические жилы очищаются от изолятора на 5-7 мм (зависит от конструкции соединителя). Если используется методика скрутки проводов, то потребуется удалить 30-40 мм изоляции, а затем плотно скрутить жилы плоскогубцами. Оголенные участки заматываются слоем электротехнической изоляционной ленты, а затем закрываются защитным диэлектрическим колпачком.
5. Подключить цепь заземления к проводу, отведенному к корпусу осветительного прибора. Если заземление в помещении отсутствует, то кабель изолируется и аккуратно складывается в бухту.
6. Установить люстру на точки крепления, а затем восстановить подачу напряжения в цепи питания.
7. Проверить корректность работы ламп при различных положениях клавиш выключателя.
8. Окончательно закрепить декоративный колпак, закрывающий точку крепления и места соединения электропроводки.

Светодиодные светильники

Коммутация светодиодных люстр зависит от типа источников света:

1. При использовании светодиодных ламп со стандартным цоколем, рассчитанных на напряжение 220 В, подключение выполняется по схемам, разработанным для классических устройств с лампами накаливания. Допускается разделение светодиодов на рабочие зоны с управлением работой при помощи выключателя или пульта дистанционного управления.
2. Встречаются люстры со светодиодами, рассчитанными на пониженное напряжение питания, оснащенные контроллером управления с преобразователем. К электрической сети переменного тока подключается вход блока управления. Выходные каналы переключаются при помощи радиочастотного пульта управления. Встречаются приборы освещения с раздельными контроллерами, которые подсоединяются к цепи внешнего питания через механические выключатели.

Проверка крепления на прочность

До момента установки светильника и натяжного потолка выполняется проверка на прочность. К точке крепления подвешивается груз, масса которого соответствует весу люстры или превосходит его на 10-15%. Затем замеряется расстояние между грузом и полом. Если через 2-3 часа оно не изменится, то крепление считается надежным.

Если произошло отделение монтажных элементов или крюка от потолочной плиты, то необходимо установить новый крепежный узел. В бетонном перекрытии сверлится отверстие, в которое устанавливается пластиковый дюбель и вкручивается стальной анкер с кольцом. В деревянной поверхности сверлится канал, в который затем вкручивается крепежный элемент. В потолках, изготовленных из гипсокартонных плит, устанавливаются крюки с распорной бабочкой. Снизу конструкция поджимается гайкой и шайбой, предотвращающими смещение крепления в стороны.

Быстрое исправление: как установить светильник

В 1878 году у преуспевающего банкира по имени Джуниус Спенсер Морган родился сын, который познакомил его с новой инвестицией, которую он делал. Его сын надеялся сделать себе имя и заставить отца гордиться им. Морган рассмотрел инвестиции и назвал своего сына дураком. Его сыном был Дж. П. Морган, и инвестиции были вложены в электрическую лампочку Томаса Эдисона. Дж. П. Морган и Эдисон создали компанию, которая впоследствии стала General Electric и изменила мир.

Установка нового светильника в вашем доме может не изменить мир; тем не менее, он может придать вашему дому совершенно новый вид по умеренной цене. Это быстрое решение, которое может значительно украсить дом. Итак, как установить осветительный прибор.

Возможные необходимые инструменты:

• Отвертка
• Плоскогубцы с иглами
• Изолента
• Проволочные гайки
• Электрический детектор/детектор напряжения

Инструкции:

1. Отключите питание на панели выключателя. (Вы же не хотите, чтобы кто-то случайно щелкнул выключателем, пока вы с ним работаете.)
2. Снимите старое крепление.

• Отвинтите декоративные болты и снимите наружную оболочку или стекло.
• Выкрутите лампочки.
• Ослабьте винты, крепящие основание к креплению. Если есть замочная скважина, просто ослабьте винты, пока не повернете основание и не сдвинете его. Если нет, просто удалите винты вообще.
• Основание светильника удерживается проводкой. Сфотографируйте все соединения с вашим телефоном, чтобы вы могли запомнить конфигурацию.
• В целях безопасности с помощью детектора напряжения проверьте, находятся ли провода под напряжением, прежде чем снимать. Если у вас нет детектора напряжения, поверните переключатель в положение «включено». Если свет не горит или датчик напряжения не показывает напряжение, можно продолжать.
• Открутите гайки проводов, чтобы отделить провода светильника от проводов дома. Также отсоедините медный заземляющий провод, который должен быть прикреплен к монтажному кронштейну.
• Снимите монтажный кронштейн. Ваш новый осветительный прибор должен иметь монтажный кронштейн, который идет с ним.

3. Прикрутите новый монтажный кронштейн к розетке. Если вы подвешиваете люстру, в середине кронштейна может быть центральная шпилька.
4. Возьмите основание вашего нового светильника и найдите оголенный медный провод. Это заземляющий провод. Оберните этот провод вокруг отдельного винта на монтажном кронштейне и затяните. Обычно этот винт отмечен зеленым цветом. Если из розетки также выходит оголенный медный провод, соедините его с концом заземляющего провода приспособления. Скрутите концы вместе и прикрутите проволочный болт.

*Из розетки должны выходить два основных провода: черный (иногда красный) и белый. Черный провод — горячий провод, белый — нейтральный.

5. Возьмите белый провод из светильника и соедините его с белым проводом из розетки. Выровняйте концы, скрутите вместе и накройте проволочной гайкой. Затем скрутите черные провода вместе и накройте проволочной гайкой.
6. Запихните провода в монтажную коробку.
7. Вверните длинные крепежные винты на 2–3 оборота, чтобы они выглядели свисающими. Затем закрепите приспособление на монтажных винтах, надев замочные скважины на винты. Поднимите приспособление так, чтобы винты прошли через замочные скважины. Поверните по часовой стрелке, чтобы винты оказались над меньшей частью шпоночных отверстий, и затяните винты.
8. Аккуратно установите крышку или шторку и зафиксируйте ее декоративными болтами.

ОСТАВИТЬ КОММЕНТАРИЙ

Facebook

Twitter

Дополнительные ресурсы

электрика — Старый потолочный светильник с 9 проводами (5 черных/4 белых) — как установить новый светильник?

Пытаюсь установить новый светильник, но там 9 проводов — я не смог увидеть, как он был подключен, и я почти уверен, что это было неправильно, потому что лампочки сразу перегорали. Первоначально белые были вместе, 3 черных провода были вместе (включая горячий провод) и один единственный черный провод. Есть 3 пары и одна связка с 2 черными и одним белым. Корпус буквально рассыпается на ощупь.

Как мне правильно подключить это к новому прибору?

• электрика
• проводка
• светильник
• свет
• старый дом

10

Судя по этим картинкам, вы не сможете правильно подключить это без серьезной переделки. Эти провода имеют изоляцию, которая трескается / крошится вплоть до разъемов, которые удерживают их в коробке. Вам нужно будет идентифицировать все провода и включить питание, чтобы сделать это. Этот ящик — это огонь, ожидающий своего часа, и вы не хотите быть на лестнице, когда он начнет искрить. Эти провода нужно заменить, вплоть до потолка и, возможно, даже дальше. Если у вас есть чердак и вы можете добраться до этого ящика, работа может быть проще. Если нет чердака, вам нужно сделать дырки в потолке. Я люблю мастеров своими руками, но это один из немногих случаев, когда я скажу, что вам нужна профессиональная помощь.

4

Профессиональный электрик, ненавижу это говорить, но это провода с тканевым покрытием, их перестали прокладывать в новых домах еще в 60-х и очень начале 70-х. Срок службы любой уцелевшей тканевой проводки давно истек. Я знаю, что это будет дорого, но если вы не хотите рисковать тем, что сожжете свой дом, этот провод необходимо полностью заменить как можно скорее. Да, полный ремонт дома будет стоить от 2 до 10 тысяч долларов, но это необходимо сделать. и это не самостоятельная задача, вам нужно вызвать профессионала для этого.

2

Отсоединение всех проводов друг от друга было большой ошибкой.

На первый взгляд, я подумал: «О нет. Вы разобрали их всех. Теперь мы никогда не узнаем, куда они делись».

Это действительно ужасно. Потому что сейчас мы играем в «Chinese Whispers» по вашему воспоминанию о том, как это сделал последний парень, и эта работа не на 100% надежна. Обычно это тот момент, когда я говорю: «Важные данные потеряны, пора обратиться к профессионалу с инструментами отслеживания и опытом».

В будущем просто отрежьте черные и белые провода от старого светильника и не путайтесь в жгутах кабелей со стен. Затем соедините новые провода со старыми с помощью синей или серой проволочной гайки.

Но если вы уверены в том, что говорите о конфигурации, это правдоподобно, если предположить, что «одиночный» черный провод находится в кабеле /3. (на самом деле это будет современная петля переключения после 2011 года.) Я надеюсь, вы знаете, что это такое, хотя экспериментируете с с этой конкретной проблемой , вероятно, небезопасен.

Ухудшение

могло быть из-за перегрева лампы.

Распадающаяся изоляция на проводах может быть вызвана теплом ламп накаливания, ранее использовавшихся в светильнике. В частности, многим людям нравится игнорировать наклейки «максимум 60 Вт» внутри светильников, и это приведет к сварке изоляции проводов и даже к пожару.

Если это так, то изоляция будет более прочной по мере удаления от светильника — наибольшие повреждения будут на проводах, идущих к светильнику. Если вы обнаружите, что изоляция на конце провода сплошная, можно было бы сэкономить день с помощью термоусадочной трубки. Вам нужна более качественная термоусадочная трубка с усадкой 3:1, чтобы ее можно было надеть на старую изоляцию и при этом прилично обернуть провод. Двойной слой (один над оголенным проводом и один над изоляцией и первым слоем) был бы еще лучше.

Тем не менее, я бы не стал продолжать эксплуатацию этого провода без установки автоматического выключателя AFCI на панели, или розетки AFCI, или тупика при первой же возможности за панелью. Возникновение электрической дуги сопряжено с высоким риском возгорания, и AFCI дает вам наилучшие шансы это обнаружить.

Перегоревшие лампочки

Лучший обходной путь как для «перегорания», так и для «теплового повреждения» — установка светодиодного светильника без лампы накаливания. У них обычно есть импульсный источник питания, который принимает диапазон напряжения от 9от 0 В (Япония -10%) до 264 В (Великобритания +10%). Таким образом, их не будут беспокоить странные напряжения.

Если вы считаете, что светодиоды по-прежнему отстой, как и первые, пересмотрите эти предположения, потому что качественные светодиоды легко доступны ( не обязательно на нижней полке в долларовом магазине, если вы меня понимаете). В любом случае, НЕ ВСТАВЛЯЙТЕ больше ламп накаливания в какой бы то ни было светильник, если только это не люстра, которая помещает лампочки далеко от распределительной коробки.

Однако это ничего не решает основной проблемы, которая заключается в том, что странные напряжения не должны происходить и могут перегореть намного больше, чем лампочки. Две наиболее распространенные проблемы с напряжением:

• Lost Hot: половина цепей 120 В не работает с перебоями, и вы можете заставить их работать, включив электрическую плиту или сушилку. Для восстановления горячей воды требуется гораздо больше времени (но контуры работают, пока она восстанавливается). Напряжение низкое, пока они работают.
• Потеря нейтрали: (ОЧЕНЬ сложно диагностировать): половина цепей дома находится под напряжением ниже 120 В, а другая половина выше 120 В, и это качается туда-сюда в зависимости от того, какие нагрузки включены. Это трудно обнаружить без инструментов измерения напряжения, таких как всегда полезный Kill-A-Watt.

Оба эти случая связаны с проблемами проводов питания при обслуживании, поступающем от коммунального предприятия. В 95% случаев, как только вы убедите утилиту в том, что проблема реальна, они быстро исправят ее бесплатно. Мой сделал это за час в воскресенье.

Что касается качества проводов и стоит ли заменить эти провода, то лично я по фото не могу сказать. Мой опыт работы с такой конструкцией из проволоки показывает, что она всегда выглядит так. Но, , вы говорите, что он крошится от одного прикосновения. Если это обнажает медь, то замена провода жизненно необходима. Что касается крепления, то оно выглядит довольно старым и корявым. Один из проводов выглядит зачищенным возле светильника. Я бы взял новый. А может это старый?

Единственная разумная причина наличия нескольких черных проводов в светильнике — это сращивание. Первоначальному установщику требовалось питание, чтобы перейти в другое место. Эта мощность может быть либо до, либо после переключения.

Вам понадобится мультиметр, чтобы определить, какие провода действительно имеют ток.

Я бы начал с коммутатора. Включите выключатель (или убедитесь, что предохранитель исправен, если у вас , а старый) и посмотрите, есть ли ток на каком-либо проводе, подключенном к выключателю. Если да, то следует ожидать, что все черные провода в светильнике не имеют тока при выключенном выключателе. Если это так, вызовите профессионала, потому что установка неправильная. Мы также должны ожидать, что переключатель управляет несколькими приборами, о чем вы уже знаете, я уверен, но просто не сказали об этом. Если все в порядке, соедините вместе все черные провода и все белые провода.

Если ни один провод в выключателе не горячий, то ток идет от светильника. Скорее всего только один черный провод горячий. Если вы обнаружите более 1 горячего черного провода, я бы обратился к профессионалу для оценки всей вашей электрической системы. Опять же, это было бы ненормально.

Если более одного белого успешно приземлили хот, это нормально.

Определив, какой провод горячий, определите, какая пара белый/черный идет к выключателю. Если последний парень выполнил свою работу, он должен был навсегда покрасить белый провод выключателя в черный цвет. Если нет, вам придется устранить неполадки. При включенном выключателе подключите горячий к другим черным проводам по одному и используйте мультиметр, чтобы проверить, горячий ли обратный белый провод. Когда вы обнаружите это, это ваша пара переключателей белый / черный. Покрасьте белый провод в черный цвет.

Если вы дошли до этого места, это означает, что оставшиеся черные и белые провода идут к другим приборам или вилкам для обеспечения питания и нейтрали. Оцените близлежащие розетки и светильники, чтобы увидеть, работают ли они. Если нет, то, вероятно, туда, куда они бегут. Решите, должны ли они иметь питание все время или только при включении, а затем соответствующим образом свяжите их вместе.

5

Вы должны точно выяснить, что представляет собой каждый из этих проводов. Один может быть источником питания, другой может подключаться к другим розеткам, один или несколько могут подавать коммутируемое питание на другие источники света в той же комнате, один или два могут быть коммутационными шлейфами для света и вентилятора. Некоторые из них могут быть разъединены на другом конце, некоторые даже заканчиваться стенами. Надеюсь, в распределительных коробках с проволочными гайками, но во многих случаях вы обнаружите, что вышедшие из употребления провода плохо заделываются простой лентой. Надеемся, что с таким количеством проводов вы сможете понять, куда идет каждый из них, но если нет, у вас есть веские причины беспокоиться о плохо закрепленных проводах внутри стен.

Некоторые из них сильно повреждены, как указано в другом ответе. Иногда их можно починить, но у вас так много проводов в таком маленьком ящике, что старые ломкие будет невозможно нормально починить.

Боюсь, я согласен с другими ответами здесь: вы должны взломать хотя бы часть потолка, а возможно, и больше, чтобы заменить поврежденные провода, обнаружить и удалить неиспользуемые и понять, что они все делают.

Согласен со всеми остальными плакатами, что нужно ремонтировать/заменять эти провода.

Однако я не могу удержаться от попытки решить проблему.

Я пытаюсь установить новый светильник, но там 9 проводов — я не смог увидеть, как он был подключен, и я почти уверен, что это было неправильно, потому что лампочки сразу перегорали. Первоначально белые были вместе, 3 черных провода были вместе (включая горячий провод) и один единственный черный провод. Есть 3 пары и одна связка с 2 черными и одним белым. Корпус буквально рассыпается на ощупь.

Одна очень важная подсказка заключается в том, что все белые провода были связаны вместе. Это предполагает, что одна цепь входит в коробку, а оттуда питает выключатель и несколько вилок в комнате. В старых домах провода обычно проходят по потолку на чердаке и прямо по стенам к розеткам и выключателям, чтобы свести к минимуму количество отверстий, которые приходилось сверлить вручную. Надеюсь, чердак находится над этой коробкой, и вы сможете добраться до него.

Во-первых, разобрав все, как у вас, проверьте, есть ли один горячий провод. Это будет горячий провод от выключателя. Все белые провода — нейтрали. Пометьте горячий провод (кусок цветной изоленты).

Во-вторых, одиночный провод , возможно, , идет к выключателю вместе с одним из проводов питания. Проверьте непрерывность (при выключенном питании), заберитесь на чердак и отследите ее. Один провод будет подключен к лампе.

Два других провода питания (и соответствующие нейтрали) , вероятно, идут к розеткам в комнате или к розеткам в соседних комнатах. Есть ли вилки, которые не работают со всем отдельно? Снова заберитесь на чердак и попытайтесь отследить провода. Там может быть несколько вилок, связанных вместе внизу. Неработающих должно быть как минимум два.

Наконец, теперь, когда вы все проследили, вы должны заменить все провода. Если повезет, все провода пройдут по чердаку и уйдут прямо в розетки и выключатели. Если да, то работа будет не так уж и плоха.

Я сделал несколько предположений. Если что-то не соответствует действительности, работа усложняется.

После замены всех этих проводов нужно подумать о замене проводов в других частях дома. Если вам повезет, каждая комната подключена одинаково, и вы сможете проходить по одной комнате за раз.

Удачи!

И последнее замечание: вы сказали, что, по вашему мнению, проводка была неправильной, потому что лампочки продолжали перегорать. Я не могу придумать причину, по которой неправильная проводка может привести к более быстрому перегоранию лампочек.
