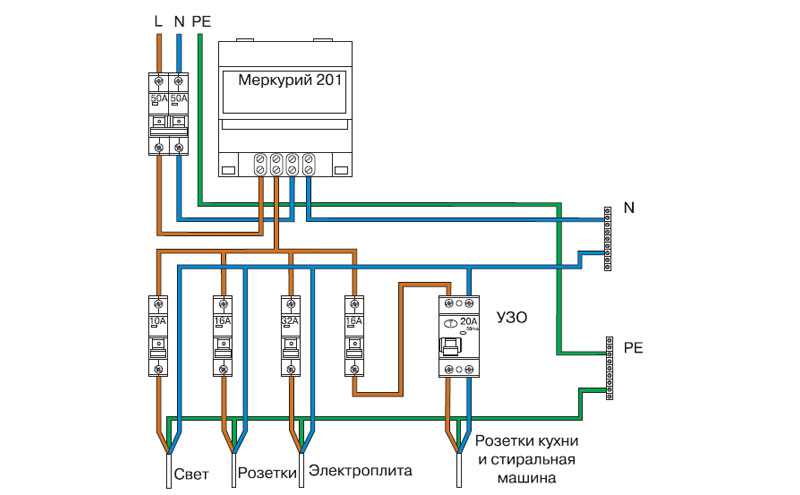

Как подключить меркурий трехфазный счетчик: Счётчик Меркурий 231: характеристики, подключение и модификации

Как подключить меркурий трехфазный счетчик: Счётчик Меркурий 231: характеристики, подключение и модификации

Содержание

Меркурий | Счетчики электроэнергии | Поддерживаемые устройства | Поддержка

Трехфазный многофункциональный электросчетчик «Меркурий 230», «Меркурий 234».

Устанавливается в щиток.

Осуществляет измерение и учет активной и реактивной электрической энергии в трехфазных четырехпроводных цепях переменного тока с возможностью учета в одном или двух направлениях. Организация многотарифного учета электроэнергии на промышленных предприятиях и объектах энергетики с передачей накопленной информации через оптопорт, цифровые интерфейсы RS485 или CAN.

Подключение счетчика электроэнергии Меркурий 230, 234 к комплексу DispSky


Для подключения счетчика электроэнергии Меркурий 230 к облачному комплексу DispSky используется шлюз связи DispSky HF-2211 (при наличии на объекте сети Ethernet или WiFi) или iRz ATM21 (GPRS). Дополнительных устройств не требуется.

Для подключения счетчика электроэнергии Меркурий 230, 234 к комплексу DispSky необходимо:

В счетчике Меркурий 230, 234:
Настройка счётчика при использовании заводских установок не требуется.

В шлюзе DispSky:

  • Установить параметры связи по интерфейсу RS-485, по умолчанию в конфигурации счётчика используются:
    • скорость передачи данных 9600;
    • бит данных – 8;
    • стоповые биты – 1;
    • четность — No.

Подключение счётчика Меркурий к шлюзу по интерфейсу CAN осуществляется согласно следующей схеме:

В личном кабинете DispSky:

  • Добавить Устройство:


  • В открывшемся окне ввести параметры подключения:

  1. Наименование устройства.
  2. Выбрать тип протокола (для счетчика Меркурий тип протокола «Счетчик меркурий»).
  3. Выбрать тип счетчика.
  4. Ввести номер счетчика.
  5. Ввести пароль доступа к счетчику (пароль по умолчанию «111111»).
  6. Ввести идентификатор (по умолчанию — три последние цифры заводского номера или две последние цифры, в случае, если три последние образуют число более 240).
  • После выбора всех параметров для сохранения настроек нажимаем «Сохранить».

В дереве устройств появится добавленное устройство. Галка зеленного цвета означает корректно выполненные настройки и наличие устройства на связи с комплексом DispSky.

  • Далее переходим на просмотр параметров со счетчика нажатием на кнопку «Теги»:

При использовании шаблона тегов во вкладке «Теги» будут находиться параметры, считываемые со счетчика. В колонке «Текущее значение» вы увидите значение Вашего параметра, полученного со счетчика.

  • Проконтролировать передачу данных возможно в настройках соединения путем выбора вкладки «Диагностика».

  • Для удобного и наглядного контроля за показателями счетчика Вы можете сделать мнемосхему панели счетчика и видеть все показатели в ОнЛайн режиме в личном кабинете из любой точки в мире.

  • Для расширенного контроля параметров электросети воспользуйтесь мнемосхемой с векторной диаграммой.

Счетчик электроэнергии Инкотекс Меркурий 230 ART-03 PQRSIDN 5-7.5А трехфазный многотарифный в Хабаровске за 5 560.70 руб. в наличии

    Счетчики Меркурий серии 230 ART предназначены для учета активной и реактивной электрической энергии и мощности в одном направлении в трехфазных 3-х и 4-х проводных сетях переменного тока частотой 50 Гц через измерительные трансформаторы или непосредственно с возможностью тарифного учёта по зонам суток, учёта потерь и передачи измерений и накопленной информации об энергопотреблении по цифровым интерфейсным каналам.





    Счетчик Меркурий 230 ART-03 PQRSIGDN работает при номинальном напряжении 3×230/400 В и силе тока 5 — 7,5 А. Модель соответствует классу точности 0,5S/1.

    Счетчики Меркурий 230 ART-03 PQRSIGDN могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электроэнергии.

    Предназначены для работы в закрытом помещении. По условиям эксплуатации относятся к группе 4 ГОСТ 22261-94.

    Маркировка счётчика Меркурий 230 ART-03 PCSIGDN:

    230 — серия счетчика
    А — измерение активной энергии
    R — измерение реактивной энергии
    T — наличие внутреннего тарификатора
    03 — модификации, подразделяемые по току, напряжению и классу точности
    P — наличие профиля, журнала событий
    C — интерфейс CAN
    I — инфракрасный порт
    S — внутреннее питание интерфейса
    G — всроенный модем GSM связи
    D — внешнее резервное питание
    N — электронная пломба

    Технические особенности:

    • класс точности 0.5S, 1.0
    • Возможность подключения резервного питания Uрез = 5,5…9 В;
    • 2 стандартных гальванически развязанных импульсных выхода;
    • Однонаправленные cчётчики работают в сторону увеличения показаний при любом нарушении фазировки подключения токовых цепей.
    • Автоматическая самодиагностика с индикацией ошибок;
    • Электронная пломба на вскрытие передней панели.

    Базовые функции счетчика Меркурий 230 ART (все модификации):

    • Измерение, учёт, хранение, вывод на ЖКИ и передачу по интерфейсам активной и реактивной электроэнергии раздельно по каждому тарифу и сумму по всем тарифам за следующие периоды времени:
      • всего от сброса показаний
      • за текущие сутки и на начало суток
      • за предыдущие сутки и на начало суток
      • за текущий месяц и на начало месяца
      • за каждый из 11 предыдущих месяцев и на начало месяцев
      • за текущий год и на начало года
      • за предыдущий год и на начало года.
    • Тарификатор счётчика обеспечивает возможность учёта по 4 тарифам в 16 временных зонах суток для 4-х типов дней. Каждый месяц года программируется по индивидуальному тарифному расписанию. Минимальный интервал действия тарифа в пределах суток – 1 минута.
    • Измерение следующих параметров электросети:
      • мгновенных значений активной, реактивной и полной мощности по каждой фазе и по сумме фаз с указанием направления вектора полной мощности;
      • действующих значений фазных токов, напряжений, углов между фазными напряжениями
      • частоты сети
      • коэффициентов мощности по каждой фазе и по сумме фаз.
    • Контроль максимальной мощности.

      При необходимости в счётчике можно задать лимит максимальной мощности нагрузки и перевести счётчик в режим управления по лимитам. В случае превышения установленного лимита счётчик сделает соответствующую запись в журнале событий с отметкой даты и времени когда произошло это превышение. Журнал доступен к прочтения по любому из из цифровых интерфейсов счётчика кроме PLC.

    • Возможно управление нагрузкой через телеметрический выход внешними цепями коммутации.

      Основные параметры счетчика электроэнергии Меркурий 230 ART-03 PQRSIGDN:

      Класс точности при измерении
      активной энергии (реактивной энергии)
      0,5S/1
      Номинальное напряжение, В3*230/400
      Номинальный(макс) ток, А5(7.5)
      — при Iном=5А150
      — при Iном=10А200
      — для IНОМ(МАКС)=5(7,5)А,
      UНОМ=57,7 или 230В
      0. 005
      Активная / полная потребляемая мощность
      каждой параллельной цепью счетчика, Вт/ВА не более
      0.5/7.5
      Количество тарифов4
      Количество тарифных сезонов (месяцев)12
      Полная мощность, потребляемая
      цепью тока не более, В*А
      1.0
      Сохранность данных при перерывах питания, лет
      — постоянной информации
      — оперативной информации

      40
      10
      Защита информациидва уровня доступа и аппаратная защита
      памяти метрологических коэффициентов
      Диапазон температур, °С-40…+55
      Межповерочный интервал,лет10
      Масса, кг не болеене более 1,5
      Габариты (длина, ширина, высота), мм258/170/74
      Гарантия производителя, лет3

      Счётчики отображают на ЖК-индикаторе:

      • значение потреблённой активной и реактивной электрической энергии по каждому тарифу (до четырёх) и сумму по всем тарифам с нарастающим итогом с точностью до сотых долей кВт*ч и кВар*ч;
      • фазное напряжение и ток в каждой фазе;
      • измеренное значение активной, реактивной и полной мощности (время интеграции 1 с ) как по каждой фазе, так и суммарную по трем фазам с индикацией квадранта, в котором находится вектор полной мощности;
      • утренний и вечерний максимумы активной и реактивной мощности в текущем и 3-х предыдущих месяцах;
      • коэффициент мощности по каждой фазе и суммарный по трем фазам;
      • углы между фазными напряжениями;
      • частоту сети;
      • текущее время и дату.

      Компания «НПК «Инкотекс» специализируется на разработке и производстве электронных приборов учета энергоресурсов и автоматизированной системы коммерческого учета под торговой маркой «Меркурий», основанной на PLC и GSM технологии.



      При разработке счётчиков электроэнергии компания ориентируется на использование передовых технологий и электронных компонентов, которые приобретаются только у ведущих мировых произво- дителей. Для поверхностного монтажа используются высокоскоростные линии SMT–монтажа, таких производителей как Juki, Fuji, Universal.

      Высокий класс точности, приборов учёта «Меркурий», подкреплён высокой степенью защиты от фальсификации показаний. Для этого используются электронные пломбы, многоуровневая система
      паролей, что в сочетании с другими решениями, полностью исключает несанкционированный доступ к счётчику.



        Как пользоваться термометром для измерения температуры

        Цифровой термометр

        Зачем мне измерять температуру?

        Проверка температуры тела с помощью термометра — это простой способ определить наличие лихорадки. Лихорадка, то есть повышение температуры тела, обычно вызывается инфекцией. Хотя лихорадка может доставлять дискомфорт, она является признаком того, что организм борется с инфекцией.

        Существует множество различных типов термометров, которые можно использовать для измерения температуры. При использовании любого термометра обязательно прочитайте и следуйте инструкциям, прилагаемым к термометру. Если в вашем термометре используются батарейки, проверьте их. Вы можете заметить, что слабые батареи дают противоречивые показания.

        Какова нормальная температура тела?

        Нормальная температура тела составляет около 98,6 градусов по Фаренгейту (°F) или 37 градусов по Цельсию (°C). Нормальная температура часто колеблется от 1° до 2°F (от ½° до 1°C). Нормальная температура обычно ниже утром и повышается в течение дня. Он достигает своего максимума ближе к вечеру или вечеру.

        Какая температура считается лихорадкой?

        У взрослых лихорадкой считается температура 100,4°F (38°C) или выше. Вы можете лечить это дома с помощью жаропонижающих лекарств и жидкостей, чтобы чувствовать себя более комфортно, или оставить все как есть. Но если она достигает 102 ° F (38,8 ° C) или выше, а домашнее лечение не снижает ее, позвоните своему лечащему врачу.

        Какие типы термометров следует использовать для измерения температуры?

        Цифровой термометр

        Цифровой термометр — это самый точный и быстрый способ измерения температуры. Цифровые термометры доступны в большинстве аптек и супермаркетов. В зависимости от того, где вы делаете покупки, цифровой термометр может стоить от 6 до 20 долларов. Обязательно следуйте инструкциям на упаковке при использовании любого термометра.

        Цифровой термометр

        Как пользоваться цифровым термометром?

        Цифровой термометр можно использовать тремя различными способами. К ним относятся:

        • Оральный: Для этого метода термометр помещается под язык. Этот метод используется для взрослых и детей от 4 лет и старше, которые могут держать термометр во рту.
        • Ректально: Для этого метода термометр осторожно вводится в прямую кишку. Это в основном делается у младенцев, но может использоваться у детей до 3 лет. Вы можете измерять ректальную температуру у детей старше 3 лет, но может быть трудно удерживать их неподвижными, насколько это необходимо.
        • Подмышечный: Для этого метода термометр помещают в подмышечную впадину для маленьких детей или взрослых, чью температуру нельзя измерить орально. Этот метод не так точен, как пероральный или ректальный, но его можно использовать для быстрой первой проверки. Вы можете следовать этому оральному или ректальному чтению.

        Прочие типы термометров (детские и взрослые):

        Барабанная (ушная): Этот тип термометра измеряет температуру внутри уха путем считывания инфракрасного тепла. Для достижения наилучших результатов обязательно следуйте инструкциям на устройстве по правильному размещению наконечника. Для младенцев старшего возраста и детей ушные термометры могут быть быстрее и проще в использовании. Тем не менее, они не рекомендуются, если вашему ребенку три месяца или меньше. Их не следует использовать, если у вашего ребенка слишком много ушной серы или если у него болит ухо.

        Ушной (барабанный) термометр

        Височная артерия (лоб): Лобные термометры также используются для измерения температуры, но они могут быть не такими надежными, как цифровые термометры, и обычно дороже. Они помещаются на височную артерию лба и измеряют инфракрасное тепло, исходящее от головы.

        Налобный термометр (височная артерия)

        Какие типы термометров не рекомендуются?

        Некоторые термометры не рекомендуются из-за их неточности.

        • Пластиковые термометры измеряют только температуру кожи.
        • Термометры-пустышки не являются точными, и их сложно правильно использовать, поскольку они должны оставаться во рту ребенка достаточно долго, чтобы зафиксировать температуру.
        • Термометры для смартфонов.

        Можно ли использовать мой старый ртутный стеклянный термометр?

        Нет, вы не должны использовать старый стеклянный термометр, содержащий ртуть. Эти типы термометров были найдены почти в каждом доме и больнице когда-то до того, как стали доступны цифровые термометры. Ртутные термометры было трудно читать, поэтому они не всегда давали точную информацию.

        Основная причина, по которой их больше не рекомендуют, заключается в том, что ртуть может отравить вас. Это может произойти при разбивании стекла и выбросе ртути. Если у вас все еще есть один из этих термометров, вам следует обратиться в местный отдел отходов и выяснить, как правильно утилизировать опасные отходы.

        Существуют стеклянные термометры, в которых не используется ртуть, но большинство людей предпочитают цифровые термометры, которые не разбиваются.

        Как измерить температуру термометром?

        Использование цифрового орального термометра

        1. Вымойте руки теплой водой с мылом.
        2. Используйте чистый термометр, вымытый в холодной воде, очищенный медицинским спиртом, а затем промытый для удаления спирта.
        3. Ничего не ешьте и не пейте как минимум за пять минут до измерения температуры, потому что температура еды или напитка может сделать показания неточными. В это время следует держать рот закрытым.
        4. Поместите наконечник термометра под язык.
        5. Держите термометр в одном и том же месте около 40 секунд.
        6. Показания будут продолжать увеличиваться, и во время измерения будет мигать символ F (или C).
        7. Обычно термометр издает звуковой сигнал, когда окончательные показания сделаны (обычно около 30 секунд). Если вы отслеживаете, записывайте температуру и время.
        8. Промойте термометр холодной водой, очистите его спиртом и снова промойте.

        Использование цифрового ректального термометра (для младенцев и детей до 3 лет)

        Ректального термометра

        1. Вымойте ректальный термометр теплой водой с мылом.
          Не используйте оральный термометр.
        2. Нанесите небольшое количество смазки (вазелин или вазелин®) на датчик (наконечник) термометра.
        3. Положите ребенка животом вниз на колени или стол, положив одну ладонь ему на спину. Или положите их лицом вверх, согнув ноги к груди и держась одной рукой за заднюю часть бедер. Подложите под ребенка подгузник или ткань, так как он может покакать сразу после снятия термометра.
        4. Другой рукой аккуратно введите термометр в задний проход, пока его наконечник полностью не войдет в прямую кишку. НЕ заставляйте его, если вы чувствуете сопротивление.
        5. Держите термометр неподвижно рукой, пока не услышите звуковой сигнал (около 30 секунд).
        6. Аккуратно снимите. Запишите температуру и время.
        7. Тщательно промойте термометр водой с мылом. Вы можете снова очистить его спиртом, а затем снова промыть.

        Использование цифрового подмышечного (такого же, как орального) термометра

        1. Снимите рубашку с ребенка и поместите наконечник термометра в подмышечную впадину ребенка. Убедитесь, что подмышка вашего ребенка сухая, чтобы получить наиболее точные показания.
        2. Держите подмышечный термометр на месте, сложив руку ребенка на груди.
        3. По окончании измерения термометр издаст звуковой сигнал (этот метод может занять более 30 секунд).
        4. Снимите и запишите температуру и время.
        5. Очистите термометр водой с мылом или спиртом, всегда промывая его на последнем этапе.

        Должен ли я добавлять градус к оральным (под языком) и подмышечным (под мышкой) показаниям?

        Да, для максимальной точности. Ректальная температура считается наиболее точным показателем температуры тела. Показатели оральной и подмышечной температуры примерно на 0,3–0,6 °C ниже ректальной. Добавьте эти цифры к показаниям температуры во рту и подмышечной впадине для получения наиболее точных показаний.

        Использование тимпанального термометра (для взрослых и детей старше 2 лет)

        1. Осторожно потяните верхнюю часть уха назад, чтобы открыть слуховой проход.
        2. Наденьте защитный колпачок на наконечник термометра.
        3. Аккуратно вставьте термометр, пока слуховой проход не будет полностью закрыт.
        4. Нажмите и удерживайте кнопку в течение 1-2 секунд, пока не услышите звуковой сигнал (следуйте инструкциям производителя).
        5. Снимите термометр, снимите крышку и запишите температуру и время.

        Использование термометра височной артерии

        1. Включите термометр.
        2. Наденьте на термометр защитный колпачок.
        3. Аккуратно проведите термометром по лбу, чтобы инфракрасный сканер мог измерить температуру височной артерии.
        4. Запишите температуру и время.
        5. Снимите защитную крышку и утилизируйте ее.

        Примечание. Для некоторых новых налобных термометров крышки не требуются, поскольку термометру не нужно касаться лба. Эти изделия размещаются возле лба и способны снимать показания.

        Как часто нужно измерять температуру?

        Если вы плохо себя чувствуете или вам кажется, что ваш ребенок болен, скорее всего, вы потянетесь за термометром. Часто один из первых вопросов, который задает поставщик медицинских услуг, заключается в том, измерили ли вы температуру больного человека. Вы можете решить принять лекарство для снижения температуры. Если вы это сделаете, в инструкциях обычно указывается период времени, когда безопасно принимать лекарство снова. (Обычно это период от четырех до шести часов.) Перед приемом очередной дозы проверьте температуру у себя или у ребенка, чтобы убедиться, что лекарство действительно необходимо.

        Однако, если первая температура очень высокая, вы можете решить перепроверять температуру по более регулярному графику, например, один или два раза в час. Вы можете решить перепроверить температуру, когда кажется, что лекарства не работают, например, когда болезнь не улучшается, а у вас все еще есть симптомы. Ваш лечащий врач может порекомендовать время для измерения температуры, например, утром и вечером. Вы должны вести учет этих температур, чтобы иметь возможность сообщить о них.

        Как чистить и хранить термометр?

        Рекомендуется сохранить инструкции, прилагаемые к вашему термометру, чтобы вы могли обращаться к ним по подобным вопросам. Очищайте любой термометр до и после его использования. Вы можете использовать мыло и воду или спирт для очистки наконечников цифровых термометров. После этого следует промыть теплой водой.

        Если вы используете один термометр в качестве ректального термометра, тщательно очистите его и промаркируйте. Храните его таким образом, чтобы вы могли сразу сказать, что это ректальный, а не оральный или подмышечный термометр.

        Ознакомьтесь с указаниями, но кончики ушей и лба могут быть пропитаны спиртом. Нижнюю часть, ручки, можно чистить более сильными дезинфицирующими средствами. Тем не менее, убедитесь, что вы используете воду, чтобы вытереть дезинфицирующее средство, чтобы оно не повредило ручку или ваши руки.

        Если термометр поставляется в футляре для его защиты, храните термометр в футляре.

        Держите термометр (или термометры) в сухом месте, которое легко найти и которое не подвергается резким перепадам температуры.

        Когда мне следует позвонить своему лечащему врачу?

        Если у вас есть вопросы о том, как измерять температуру, позвоните своему поставщику медицинских услуг. Они могут дать вам советы о том, какой тип термометра лучше всего подходит для вашей семьи и как лучше всего измерять температуру у вас или у вашего ребенка. Это хорошее время, чтобы спросить о таких вещах, как, например, как часто вам следует перепроверять температуру или нужно ли вам что-то делать, чтобы попытаться снизить лихорадку.

        Немедленно позвоните своему поставщику медицинских услуг, если у кого-либо из членов вашей семьи повышена температура и присутствует любое из следующих состояний:

        • Сильная головная боль.
        • Жесткая шея.
        • Отек горла.
        • Путаница.
        • Любое изменение, которое вас беспокоит.

        Помните, что вы и ваш поставщик медицинских услуг действуете вместе, чтобы сохранить ваше здоровье и здоровье членов вашей семьи. Они будут рады ответить на вопросы о том, какие термометры лучше, как ими пользоваться и за какими цифрами важно следить. Хотя лихорадка может быть пугающей, она также пытается вам что-то сказать. Ваш провайдер — ваш партнер, который знает, о чем идет речь, и как реагировать.

        Путешествие на Меркурий | The Planetary Society

        The Planetary Report

        Сентябрьское равноденствие 2018

        Эльза Монтаньон — эксперт по межпланетным космическим операциям. Она имеет инженерное образование в Ecole Centrale Paris и Мюнхенском техническом университете. Она присоединилась к ЕКА в 1999 году. Прежде чем стать менеджером по эксплуатации космического корабля BepiColombo в 2007 году, она ранее работала инженером по системам управления полетами в миссии ЕКА «Розетта». Она поддерживала посадку на Филе в качестве заместителя руководителя полета.

        Европа и Япония готовы вместе отправиться на Меркурий. Миссия BepiColombo — это совместный проект Европейского космического агентства (ESA) и Японского агентства космических исследований (JAXA), запуск которого состоится в октябре или ноябре 2018 года на ракете Ariane 5.

        BepiColombo приближается к Меркурию Изображение: медиалаборатория ESA/ATG; Меркурий: НАСА/Лаборатория реактивного движения

        Поскольку Меркурий занимает крайнее положение вблизи нашего Солнца, он играет важную роль, помогая ученым разрабатывать теории формирования Солнечной системы. BepiColombo продолжит глобальное исследование Меркурия, начатое Mariner 10 и продолженное MESSENGER. Но прежде чем BepiColombo сможет изучить Меркурий, ему предстоит долгий путь. Я вхожу в состав оперативной группы, которая благополучно проведет там космический корабль.

        Команда наземного сегмента BepiColombo Команда наземного сегмента BepiColombo готова к финальной подготовке к запуску. Изображение: ESA/P. Шляев

        Миссия BepiColombo доставит к Меркурию два независимых космических корабля. Планетарный орбитальный аппарат ЕКА Mercury Planetary Orbiter (MPO) оснащен 11 инструментами, предназначенными для изучения поверхности, внутренней структуры, состава, экзосферы и магнитного поля Меркурия. Его радионаучный эксперимент также проверит теорию относительности Эйнштейна. Магнитосферный орбитальный аппарат JAXA Mercury (MMO, недавно названный «Mio» в результате публичного конкурса) оснащен инструментами, в основном предназначенными для изучения магнитного поля, волн и частиц в космической среде вокруг Меркурия.

        Чтобы совершить путешествие к Меркурию, BepiColombo имеет два других аппаратных компонента. Транспортный модуль «Меркурий» (MTM) отвечает за движение составного космического корабля в течение 7-летнего межпланетного путешествия. Оснащенный собственным набором солнечных батарей, системой кондиционирования и распределения электроэнергии, а также химической и электрической силовой установкой, MTM управляется компьютером MPO. Другой компонент, защитная структура, называемая MOSIF, будет защищать MMO от чрезмерного солнечного нагрева до выхода Меркурия на орбиту.

        Наземная станция ЕКА в Нью-Норчиа 35-метровая станция слежения за дальним космосом ЕКА в Нью-Норчиа, Австралия, завершена в 2002 году. Примерно через 40 минут после запуска, как только космический корабль отделится от своей ракеты, он свяжется с нами через станцию ​​связи ESA New Norcia. BepiColombo настроится для межпланетного путешествия, запустив свои химические двигатели, установив ориентацию в пространстве и развернув большие солнечные батареи MTM и меньшие MPO. Автоматическая последовательность завершается примерно через 1 час.

        В течение следующих 2,5 дней группа управления полетами Европейского центра космических операций (ESOC) переведет космический корабль в нормальный режим работы. В состав группы управления полетами из 100 человек входят специалисты по управлению космическими кораблями, динамике полета, наземному программному обеспечению, наземным станциям и средствам связи. Бригада работает 24 часа в сутки 3 дня, в 2 смены по 12 часов каждая. Команда активирует и проверит звездные трекеры и реактивные колеса, развернет антенны со средним и высоким коэффициентом усиления и переключится на использование антенны со средним коэффициентом усиления, что обеспечит более быструю связь. Испытательный маневр с использованием химических двигателей MTM завершает фазу запуска и ранней орбиты.

        Приборы BepiColombo Изображение: Лорен Робертс для Планетарного общества

        ВВОД В ЭКСПЛУАТАЦИЮ

        ОКОЛОЗЕМЬЯ

        Пока космический корабль находится близко к Земле, двусторонняя связь будет быстрой, и группа управления полетами будет работать над более детальной отладка подсистем и приборов космического корабля. Планируется, что этот этап продлится около 2 месяцев и требует постоянной поддержки группы управления полетами из 11 человек. Представители проекта, промышленности, научных групп по полезной нагрузке и JAXA будут присутствовать на ESOC для поддержки конкретных операций.

        Первые 5 недель будут посвящены подсистемам платформы: обработке данных, управлению ориентацией и орбитой, двигательным подсистемам, телекоммуникациям и энергетике. В рамках этого этапа связь будет переведена на антенну с высоким коэффициентом усиления, которая будет служить основным средством связи на протяжении всей миссии. Каждый из 4 электрореактивных двигателей будет испытан в течение нескольких часов.

        На этом этапе мы проверим работу подсистем MMO и активируем каждый научный инструмент как в MPO, так и в MMO для функциональной проверки. Однако на этом этапе не будет проводиться ни кампания научных наблюдений, ни проверка одновременной работы приборов. Большинство инструментов дистанционного зондирования на MPO во время полета обращены прямо к MTM, поэтому они не могут проводить научные наблюдения. Тем не менее, функциональные проверки дают данные о том, что космический корабль вернется на Землю. Команды полезной нагрузки, расположенные в ESOC, будут обрабатывать данные практически в режиме реального времени и генерировать запросы команд, если инструмент демонстрирует непредвиденное поведение.

        В конце фазы ввода в эксплуатацию околоземных объектов ЕКА проведет официальную проверку. После проверки большая часть промышленной группы, которая спроектировала и построила космический корабль, будет освобождена ЕКА.

        Ионный двигатель Ионный двигатель испускает светящийся поток ксенона во время пробного запуска. Модуль «Меркурий» BepiColombo будет использовать 4 таких двигателя, питаемых солнечными панелями длиной 30 метров, чтобы доставить космический корабль с Земли на Меркурий. Изображение: ESA

        Solar Electric Propulsion

        BepiColombo — первая межпланетная миссия ЕКА, основанная на солнечной электрической силовой установке, но многие предыдущие миссии NASA и JAXA, включая Deep Space 1, Dawn, Hayabusa и Hayabusa2, использовали ее с большим успехом. Солнечные панели космического корабля вырабатывают электричество, которое используется для ионизации атомов ксенона. Ионный двигатель генерирует мощные магнитные поля, которые выталкивают положительно заряженные атомы ксенона из двигателя на чрезвычайно высоких скоростях, намного быстрее, чем химическая ракета выбрасывает свое топливо. (Двигатель также излучает нейтрализующий поток электронов, так что общий заряд космического корабля остается нейтральным.) Высокая скорость атомов ксенона делает ионные двигатели более эффективными, чем химические двигатели, но ионный двигатель выбрасывает гораздо меньшую массу в единицу времени, чем химические двигатели делают. Таким образом, ионные двигатели должны работать непрерывно в течение длительных периодов времени — от месяцев до лет — чтобы выполнить свою задачу по отклонению орбиты космического корабля.

        ПРОБЛЕМЫ ЭЛЕКТРИЧЕСКИХ ДВИГАТЕЛЕЙ

        BepiColombo станет первой межпланетной миссией ЕКА с электрическими двигателями. При подготовке нам нужно было разработать новое программное обеспечение и концепции операций. Наше первое использование электрической двигательной установки MTM (см. врезку справа) произойдет, как только будут завершены околоземные пуско-наладочные работы. Произойдут два больших периода электродвижения, каждый из которых будет длиться около 2 месяцев. Мы называем такие периоды «дугами».

        Как показала миссия НАСА «Рассвет» с ионным двигателем, стандартные методы доплеровского слежения за космическими кораблями будут недостаточно точными для межпланетной навигации, пока мы используем наши ионные двигатели малой тяги. План миссии требует еженедельного точного определения орбиты для постоянной оптимизации уровня тяги и направления тяги. Поэтому мы планируем прерывать тягу раз в неделю, чтобы обеспечить 8-часовое отслеживание с помощью антенны с высоким коэффициентом усиления с одной из 35-метровых наземных станций ЕКА в глубоком космосе.

        Мы будем поэтапно вводить электрические двигатели, регулярно увеличивая продолжительность непрерывной тяги, пока не достигнем цели, состоящей в том, чтобы прерываться только раз в неделю. На данный момент детально планируется только первая электрическая двигательная дуга. Каждая дуга будет подвергаться специальному циклу планирования, обычно начинающемуся за год до запланированного начала дуги в соответствии с эталонной траекторией.

        Профиль миссии BepiColombo Изображение: Лорен Робертс для The Planetary Society

        МЕЖПЛАНЕТНЫЙ ПЕРЕЛЕТ

        Круиз к Меркурию длится 7 лет и состоит из облетов планет, электрических двигателей и береговых дуг. Базовая траектория предусматривает 9 пролетов планет у Земли, Венеры и Меркурия. Первая часть, когда космический корабль совершает полет от запуска до облета Земли, представляет собой «холодную» фазу миссии, период, когда космический корабль достигает максимального расстояния от Солнца, 1,2 а.е. (180 миллионов километров или 110 миллионов миль). .

        Облет Земли 10 апреля 2020 года направляет космический корабль на курс к Венере. После облета Земли космический корабль приблизится к Солнцу. Как только он становится ближе к Солнцу, чем Венера на 0,7 а. е. (100 миллионов километров или 65 миллионов миль), он входит в «горячую» фазу. В основном это влияет на работу солнечных батарей MTM.

        Максимально допустимая температура этого критического элемента космического корабля BepiColombo составляет 190 градусов Цельсия (374 градуса по Фаренгейту). Для электрического движения во время дуги Земля-Земля массив можно держать лицом к Солнцу и при этом оставаться ниже этой температуры. При расстоянии от Солнца 0,7 а.е. внутрь массив необходимо отклонить от Солнца, чтобы он не перегревался.

        Наклон солнечных батарей уменьшит количество электроэнергии, которую они могут генерировать, и мы должны предсказать их производительность, чтобы выбрать уровень тяги электрического двигателя, которым мы будем управлять. Наблюдая за тем, как производительность солнечных батарей со временем ухудшается, наши прогнозы будут соответствующим образом обновлены. Во время прибрежных дуг, когда мы не будем запускать электрические двигатели, массивы будут отклоняться от Солнца, чтобы свести к минимуму их деградацию.

        Два пролета мимо Венеры 16 октября 2020 года и 11 августа 2021 года изменят плоскость орбиты космического корабля, чтобы она соответствовала плоскости Меркурия, а также сместят перигелий орбиты намного ближе к Солнцу, почти на расстояние орбиты Меркурия. Длинные дуги электрического двигателя и 6 витков Меркурия снизят относительную скорость космического корабля и уменьшат афелий его орбиты, чтобы все ближе и ближе приближаться к орбите Меркурия. Орбитальное совпадение будет настолько близким, что BepiColombo будет слабо захвачен гравитацией Меркурия в день выхода на орбиту, даже если он не запустит свои ракеты.

        Двигатели BepiColombo Инженеры прикрепляют 4 ионных двигателя к модулю передачи ртути BepiColombo в апреле 2016 года. Изображение: ESA / M. Gaido этап межпланетного перелета. Единственными базовыми инструментальными операциями были радионаучная кампания во время одного из солнечных соединений (когда Солнце находится между космическим кораблем и Землей) и проверка каждые 6 месяцев.

        Виды с большинства инструментов дистанционного зондирования заблокированы во время полета МТМ, но теперь мы планируем использовать все другие инструменты по максимуму во время прохождения береговых дуг и вне критических миссий. В частности, научное сообщество BepiColombo выразило большую заинтересованность в проведении наблюдений во время двух прохождений Венеры. У нас есть жесткие ограничения на ориентацию нашего космического корабля, которые налагают ограничения на то, что могут делать инструменты, но первоначальная оценка показывает, что есть варианты для удовлетворения запросов ученых. Мы будем работать с учеными над планированием операций во время облета Венеры, начиная с середины 2019 года..

        Магнитосферный орбитальный аппарат «Меркурий» Летная модель магнитосферного орбитального аппарата «Меркурий» BepiColombo, который прибыл в Европейский центр космических исследований и технологий ЕКА в Нидерландах в апреле 2015 года. ММО снят с основания транспортного контейнера и готов к работе. для установки на интеграционную подставку. Изображение: ESA / C. Carreau

        ПРИБЫТИЕ МЕРКУРИЯ И НАУКА

        За два месяца до вывода Меркурия на орбиту BepiColombo сбросит MTM, его работа завершена; BepiColombo будет использовать систему химического двигателя до конца миссии. Вывод на орбиту начнется с запуска ракеты 5 декабря 2025 года. Мы проведем еще 14 маневров в течение 100 дней, чтобы вывести сначала ММО, а затем МПО на целевые научные орбиты. Два космических корабля разделятся, как только достигнут запланированной орбиты MMO, а затем MPO продолжит снижение. Вскоре после разделения MMO MOSIF будет выброшен за борт.

        Эта фаза очень напряженная. Первые 6 недель, от первого маневра до выхода на ММО-орбиту, являются критически важными. Космический корабль должен достичь орбиты MMO до того, как Меркурий достигнет афелия, периода, когда орбиты BepiColombo будут проводить периоды каждой орбиты, затмеваемой тенью Меркурия. Для выхода на орбиту MMO требуется пять маневров с интервалом всего в несколько дней. Поскольку этот период очень важен, мы при выполнении полетов будем выполнять эту часть последовательности в режиме, очень похожем на запуск и ранние операции, с полностью дееспособной резервной наземной станцией, доступной для отслеживания и управления по восходящей линии связи в случае неблагоприятных событий в ЕСОК. Будут задействованы все 35-метровые наземные станции ESA для работы в дальнем космосе, а также нас попросят поддержать NASA.

        После 30-дневного этапа ввода в эксплуатацию научные операции, наконец, начнутся в апреле 2026 года. Номинальная продолжительность научной миссии составляет 1 земной год с возможностью продления еще на один год. Операции останутся критически важными и очень интенсивными из-за короткого орбитального периода космического корабля (2,3 часа), необходимости непрерывной работы 11 инструментов MPO для максимального научного охвата планеты и палящей тепловой среды, в которой внешние поверхности Ожидается, что космический корабль будет испытывать температуру до 350 градусов по Цельсию (660 градусов по Фаренгейту).
