и сельское хозяйство. Предназначен для подачи холодной и горячей воды, а также для центрального отопления при соблюдении установленных правил. Необходимо подобрать подходящий вид труб с соответствующими параметрами предельной рабочей температуры и давления. Система FV AQUA предлагает трубы PPR, PPR-RCT HOT, PP-RCT UNI, FASER и STABIOXY.

Систему также можно использовать для распределения воздуха. Возможность опережения других жидкостей, газов или твердых тел необходимо оценивать индивидуально в каждом конкретном случае.

Все трубы могут быть соединены полным ассортиментом трубных фитингов из полипропилена с помощью полифузной сварки (до диаметра 125 мм) или сварки встык (диаметром более 160 мм).

Распределение воды

Система может использоваться для всех внутренних систем водоснабжения (холодная питьевая вода, холодная техническая вода, горячая вода, циркуляция). Ожидаемый срок службы системы пластиковых трубопроводов составляет 50 лет при условии правильного материала, типа трубопровода и правильной реализации.

Тип трубы в соответствии с системой водяного отопления и регулированием ее температуры выбирается архитектором проекта. В случае разводки горячей воды ожидаемая максимальная температура воды на сливном кране составляет 57 °С для защиты от ошпаривания, а внутри самих разводок возможен кратковременный перегрев воды до более высоких температур (70 °С). ) в месте нагрева в связи с гигиеной, в основном с целью ликвидации патологических организмов.

Распределение отопления

При рассмотрении пригодности определенного типа трубопровода для отопления необходимо использовать значение входа для расчета температуры отопительной воды, которая является самой высокой температурой, достигаемой в системе. Разработчик проекта системы отопления выбирает ее в зависимости от требуемой температуры на входе в отопительные приборы, технических возможностей источника тепла и типа расширительного бака.

При монтаже пластикового трубопровода за котлом мы рекомендуем для защиты от перегрева системы прокладывать 1,5 м – 2 м металлических трубопроводов за котлом.

Способы прокладки трубопроводов для водопровода и отопления идентичны. Основными требованиями являются обеспечение механической защиты трубопровода и обеспечение опоры трубопровода и компенсация расширения.

Трубопровод можно провести:

• в пазы стен
• в инсталляционных разделителях (предварительная сборка)
• на полах и потолках
• вдоль стен (свободно или в обложках)

• в установках и канализациях
• Podcous
• 70118
• Omítkou
• 70118. необходимо оценить вывод трубопровода за пределы объекта по конкретным условиям.

  2. ИНСТРУКЦИЯ ПО СБОРКЕ

  2.1. Предупреждение

  При сборке можно использовать только те элементы, которые не были повреждены или загрязнены при транспортировке и хранении. С учетом сварки минимальная температура сборки пластиковых разводок +5 °С. При более низких температурах трудно обеспечить условия для образования качественных связей.

  На всем протяжении сборки и транспортировки элементы пластиковой системы должны быть защищены от ударов, ударов, падения материала и других видов механических повреждений.

  Гибка трубы осуществляется без предварительного подогрева при температуре не ниже +15°С. Для труб диаметром 16-32 мм минимальный диаметр изгиба в 8 раз превышает диаметр трубы (D).

  Недопустимо изгиб трубы с помощью нагревания открытым пламенем или горячим воздухом.

  Пересечение труб осуществляется элементами, специально предназначенными для этой цели.

  Соединение пластмассовых деталей осуществляется полифузной сваркой, а также сваркой с электрофитингами и сваркой встык. В процессе сварки возникает качественное однородное звено. Для подключения необходимо соблюдать строгие процедуры и использовать соответствующие инструменты.

  Для резьбовых соединений необходимо использовать фитинги с резьбой. Нарезка резьбы на пластиковых элементах запрещена. Резьба герметизируется тефлоновой лентой, уплотнительной нитью или специальными герметиками.

  Если за комбинированным фитингом следует металлическая труба, невозможно соединить металлическую трубу рядом с фитингом пайкой или сваркой из-за возможной передачи тепла в фитинг.

  Для закрытия отводов стены или универсального стенового комплекта перед монтажом выпускной арматуры мы рекомендуем использовать пластиковые заглушки (пластиковые заглушки предназначены только для временного использования – например, для испытания под давлением). Для длительного закрытия необходимо использовать заглушки с металлической резьбой.

  2.2 Продольное расширение и сужение

  Разность температур при монтаже и в процессе эксплуатации, когда по трубопроводу транспортируется среда с температурой, отличной от температуры монтажа, вызывает продольные перепады – удлинение или укорочение (l).

  Δl = α · L · t [мм]

  • Δl Продольное изменение [мм]
  • α Коэффициент теплового продольного расширения [мм/м °C], для цельнопластикового трубопровода исполнения PPR α = 0,15 | для STABIOXY и FASER α = 0,05
  • L Расчетная длина (расстояние двух соседних неподвижных точек по линии) [м]
  • t Разность температур при сборке и эксплуатации [°C]

  L

  _S = k · √ (D · ΔL) [мм]
  • L _S Свободная компенсаторная длина
  • K Constant, для PPR K = 20
  • D DIDER DIAMETER of Piping Piping
  • D DIDATER of Piping Piping Piping
  • D 77. [мм] рассчитано по предыдущей формуле

  U — Компенсатор

  PB Фиксированная точка

  KU MIDITING

  L Расчетливой длины

  L SCALINGLINGENTION DIPING

  L _333333.

  L _K Ширина компенсатора

  Lk = 2 · Δl + 150 [мм], а также Lk ≥ 10·D

  L 7 Ширина компенсатора

K 0003

Δl Продольное изменение [мм]

D Внешний диаметр трубопровода

Подходящий способ компенсации: трубопровод отклонен в направлении, перпендикулярном первоначальному маршруту, и на этом перпендикуляре свободная компенсирующая длина (обозначена L ), что обеспечивает отсутствие значительных дополнительных давлений и растягивающих напряжений в стенке трубопровода. Компенсационная длина LK зависит от расчетного удлинения (укорочения) трассы, материала и диаметра трубопровода. В случае с полипропиленом для компенсации продольных изменений используется гибкость материала. Кроме компенсации на изгибе используются изгибные U-образные компенсаторы и петлевые компенсаторы.

Величина продольного изменения и величина компенсационной длины также могут быть считаны из графиков.

Стол для установки компенсационной трубы

Компенсационная труба

ПБ Неподвижная точка
КУ Подвижная точка
L Расчет длины трубопровода на примере изменения трассы здания

конструкция

U-образный компенсатор

Расчетная свободная длина L означает длину без каких-либо фиксированных опор или подвесок, которые могут препятствовать расширению. Свободная длина L не должна превышать максимальное расстояние между опорами в зависимости от диаметра трубопровода и температуры среды.

Продольное удлинение: цельнопластиковый трубопровод PPR и PP-RCT

Пример: L = 8 м, t = 40 °C

Продольное удлинение: трубопроводы STABIOXY и FASER

Пример: L = 10 м, t = 40 °С

2.

3. Расстояние между опорами трубопроводов

Максимальное расстояние между опорами цельнопластиковых трубопроводов Горизонтальный трубопровод FV PP-RCT UNI.

Максимальное расстояние опор цельнопластиковых трубопроводов Горизонтальный трубопровод FV PP-RCT UNI.

Максимальное расстояние опор трубопроводов FV PPR CLASSIC S3,2 SDR7,4 (PN16) и FV PP-RCT HOT S3,2 SDR7,4 горизонтальный трубопровод

Максимальное расстояние опор трубопроводов FV PPR CLASSIC S2,5 SDR6 (PN 20) горизонтальный трубопровод

Максимальное расстояние опор трубопроводов FV PP-RCT FASER COOL горизонтальный трубопровод.

Максимальное расстояние опоры трубопровода Горизонтальные трубопроводы FV PP-RCT HOT и FV PP-RCT STABIOXY.

Для вертикального трубопровода максимальное расстояние между опорами умножается на коэффициент 1,3.

2.4 Крепление труб

Необходимо учитывать материал распределительных систем, т.е. прежде всего продольное тепловое расширение, необходимость компенсаций, данные условия эксплуатации (сочетание давления и температуры) и способ соединения.

Крепление разводок осуществляется так, чтобы различались точки фиксации и точки скольжения, для предполагаемого продольного изменения трубопровода.
На изгибе трубы В точке разветвления В месте установки фитинга на трубопровод Благодаря туго завязанным рукавам (только горизонтальная окантовка) Фиксация в местах установки Свободный рукав Подходит для систем распределения холодной воды В случае с горячей водой рукав устанавливается с изоляцией, большей на один размер.

Другой способ укладки пластиковых труб

Укладка трубы в свободный желоб. Вывод трубопровода в изоляции под штукатурку

Ввод трубопровода

Трубопровод должен монтироваться с уклоном не менее 0,5 % в сторону самых низких мест, откуда возможен слив через самостоятельный слив или через запорные вентили
с дренажем. Трубопровод должен быть разделен на части, которые можно закрыть независимо друг от друга. Для закрытия используются прямые клапаны или краны, для установки под штукатурку – подштукатурные клапаны или краны. Перед сборкой элементов необходимо проверить их закрываемость. Для заделки трубопровода в месте крепления смесительного выхода рекомендуется использовать УНИВЕРСАЛЬНУЮ НАСТЕННУЮ МОНТАЖНУЮ ГРУППУ, в которой шаг резьбы задвинут под такой таким образом, чтобы после потенциального отклонения от горизонтальной оси распределение могло быть уравновешено по уровням (этажек). Для монтажа под гипс следует использовать КОЛЕНО ДЛЯ ГИПСОВОГО НАСТЕННОГО МОНТАЖА. При проведении водопровода через монтажные перегородки необходимо зафиксировать положение трубы подходящим креплением, например системой металлических муфт с опорными элементами. Трубопровод должен быть проложен с потенциальным расширением и изолирован.

При прокладке водопровода в напольных или потолочных конструкциях применяют гибкие пластиковые кабельные каналы (из полиэтилена), которые обеспечивают механическую защиту трубы и одновременно воздушный зазор между трубой и кабельным каналом создает теплоизоляцию. Свободный пластиковый водопровод должен быть снабжен изоляцией качества
(если, например, в отапливаемом помещении труба холодной воды свободно проходит по стене, существует большая опасность конденсации влаги на стенках трубы). Трубопроводы можно свободно проводить по стене только в помещениях, где нет опасности механических повреждений при эксплуатации.

2.5 Направление восходящей трубы

В случае восходящей трубы особое внимание следует уделить расположению фиксированных точек, скользящих точек и созданию подходящего способа компенсации. Для труб с восходящим концом компенсация обеспечивается либо точкой скольжения в основании стояка, либо с помощью компенсационной трубы.

Регламент монтажа

Если стояк необходимо разделить на несколько секций расширения, выполняется такое размещение фиксированных точек. Фиксатор на восходящей трубе устанавливается ниже и выше тройника на отводе или на соединительной муфте в месте присоединения трубы, что одновременно предотвращает падение стояка. Затем необходимо включить расширение между фиксированными точками. В месте разветвления патрубка необходимо учитывать расширение стояка:

Достаточное расстояние стояка от проходки в стене

Трубы STABI и FASER имеют в 3 раза меньшую расширяемость и в 3 раза большую прочность, чем цельнопластиковые трубы. Следовательно, трубы могут быть собраны по тем же принципам, которые были описаны выше в случае цельнопластиковых труб, то есть в классической процедуре компенсационного решения, где возможно большее расстояние опор и расширение и компенсационная длина. будет значительно ниже. При прокладке трубопровода в канавке можно также использовать так называемый сплошной монтаж – фиксированные точки крепятся к трубе таким образом, что тепловое расширение передается материалу трубы и не проявляется. Эта сборка предполагает наличие гильз, которые действительно смогут удерживать трубу и которые будут закреплены достаточно прочно.

2.6 Соединение в систему

Система трубопроводов может быть соединена сваркой или механическими соединениями. Соединение трубы фитингом выполняется одинаково для всех типов труб, фитинги идентичны. Перед сваркой в ​​случае труб STABI и STABIOXY необходимо удалить наружный слой PPR и средний алюминиевый слой с помощью труборезов на длину вставки.

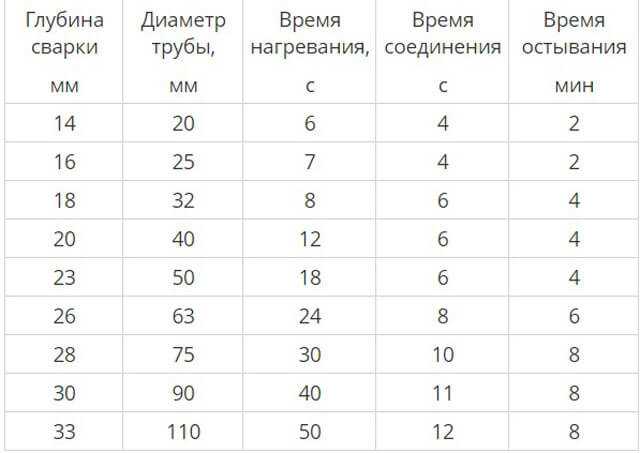

Трубы и фасонные части к ним соединяют полифузной сваркой, больших диаметров — с помощью электрофитинга или сваркой встык. Все методы должны выполняться точно в соответствии с утвержденными рабочими процедурами.

Разделение труб

Разделение (резка) труб допускается только остро заточенными инструментами. Для пластиковых труб рекомендуется использовать специальные ножницы или кусачки.

Для переходов пластик – металл в системах горячего водоснабжения и отопления строго применяются сантехнические штуцеры с вдавленными латунными никелированными наружной и внутренней резьбой.

Для затяжки резьбовых звеньев с вдавленной резьбой применяют гаечные ключи с лентой, если штуцер сантехнический не снабжен многогранником непосредственно у его металлической части.

ВНИМАНИЕ:

Использование сантехнических соединений с пластиковой резьбой недопустимо для санитарной техники по теплотехническим и физико-механическим причинам. Сантехнические соединения с пластиковой резьбой можно использовать, например, при создании временных распределительных систем.

Герметизация звеньев

Герметизация резьбовых звеньев осуществляется исключительно тефлоновой лентой, тефлоновой нитью
или специальным герметиком.
