Виды концевых фрез — РИНКОМ

Главная

Статьи

Виды концевых фрез Виды концевых фрез

17 апреля 2019

Гирин Кирилл

Концевые фрезы нашли широкое применение в автоматической (на станках) и ручной (с использованием легкого электроинструмента) металлообработке.

фрезы

В этой статье расскажем об особенностях и видах концевых фрез. Вы узнаете:

Содержание

Виды концевых фрез

Применение концевых фрез
Основные виды концевых фрез (типизация по конструкции и назначению)
Дополнительные критерии, по которым классифицируют концевые фрезы
1. Тип хвостовика
2. Конструкция
3. Размер зубьев
4. Количество режущих кромок
5. Направление отведения стружки
ГОСТы на концевые фрезы

Дополнительные требования к твердосплавным концевым фрезам
Где купить концевые фрезы по металлу

для выполнения каких операций предназначены металлорежущие инструменты данной группы;
какие существуют основные виды концевых фрез;
по каким дополнительным критериям классифицируют инструменты;
какие государственные стандарты устанавливают характеристики выпускаемых производителями концевых фрез;
каким дополнительным требованиям должны отвечать характеристики твердосплавных инструментов данной категории.

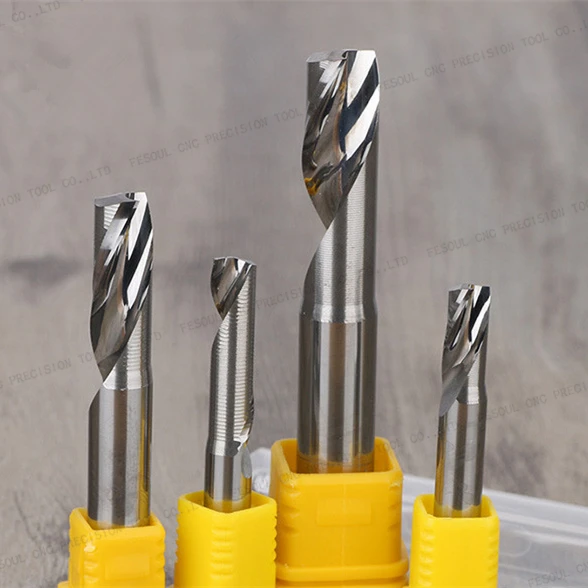

Фотография №1: концевые фрезы по металлу

Применение концевых фрез

Фотография №2: обработка заготовки концевой фрезой на станке

Основная сфера применения концевых фрез — продольная обработка наружных и внутренних плоскостей, параллельных оси вращения. Перечислим основные операции этого типа.

Фрезерование контурных и линейных пазов и канавок.
Обработка наружных и внутренних поверхностей.
Получение ступенчатых плоскостей.
Выборка фигурных и прямолинейных выемок различной глубины.
Получение контурных уступов.
Обработка поверхностей, расположенных по отношению друг к другу под прямым углом

Эти операции выполняют при изготовлении таких деталей и изделий, как:

части корпусов, имеющие сквозные окна;
валы со шпоночными пазами;
плиты различных форм;
пуансоны, матрицы и шаблоны;
зубчатые шестерни и плоские изделия с выемками/канавками;
пресс-формы и штампы.

Фотография №3: изготовление вала со шпоночным пазом

Основные виды концевых фрез (типизация по конструкции и назначению)

Существуют следующие основные типы концевых фрез по назначению и конструкции.

Цилиндрические. Используются чаще всего. С применением таких инструментов решают практически все перечисленные выше задачи.

Фотография №4: цилиндрическая концевая фреза

Шпоночные. Отличаются наличием двух режущих поверхностей на торцах рабочих частей. Это дает возможность резать метал в продольном и перпендикулярном направлениях. Такие концевые фрезы по металлу применяют для фрезерования выемок на плоских заготовках и шпоночных канавок на валах.

Фотография №5: шпоночная концевая фреза

Копирные. Рабочие части могут быть цилиндрическими и коническими. Торцы закруглены. Чаще всего копирные концевые фрезы применяют для изготовления штампового инструмента и различных сложных моделей.

Фотография №6: копирная концевая фреза

Концевые фрезы для фрезерования специальных пазов (т-образных и типа «ласточкин хвост»). Рабочие части имеют формы дисков. Такие фрезы применяют для выборки длинных пазов нужных конфигураций.

Фотография №7: т-образная концевая фреза для выборки пазов типа «ласточкин хвост»

Четвертькруглые вогнутые. Режущие кромки таких фрез имеют форму обратных дуг. Такими инструментами фрезеруют закругленные кромки.

Фотография №8: четвертькруглая вогнутая концевая фреза

Дополнительные критерии, по которым классифицируют концевые фрезы

Самые важные — это:

тип хвостовика;
конструкция;
размер зубьев;
количество режущих кромок;
направление отведения стружки.

Тип хвостовика

Для металлообработки используют концевые фрезы с цилиндрическими и коническими хвостовиками. Приспособления первого типа предназначены для установки в ручные электроинструменты.

Концевые фрезы с коническими хвостовиками закрепляют в патронах специальных станков.

Фотография №9: концевая фреза с коническим хвостовиком

Конструкция

По конструкции инструменты делят на 2 основных типа.

Цельные концевые фрезы.
Приспособления со специальными твердосплавными напайками/пластинами.

Фрезы первого типа изготавливают в зависимости от назначения из инструментальных и быстрорежущих сталей, а также твердых сплавов. Цельные инструменты имеют стабильные параметры и высокую жесткость. Применяются для большинства операций.

Концевые фрезы с твердосплавными напайками используют при специальных режимах резания, а также при обработке изделий и заготовок из сплавов титана, нержавеющей стали и иных труднообрабатываемых материалов.

Фотография №10: концевая фреза с твердосплавными пластинами

Размер зубьев

Существуют крупнозубые и мелкозубые концевые фрезы. Первые применяют для черновых работ по металлу, вторые — для чистового фрезерования.

Количество режущих кромок

Этот параметр определяет, сколько слоев металла снимается за один оборот фрезы. Чем больше количество режущих кромок, тем чище обработка. По этому критерию концевые фрезы делятся на одно-, двух-, трех- (и т. д.) заходные.

Направление отведения стружки

Этот критерий также имеет важное значение. Стружка может отводиться вверх и вниз.

Первый способ является традиционным, но имеет следующие недостатки.

Часть стружки под действием силы тяжести падает вниз и вновь попадает в зону резания. В результате обработка затрудняется.
Стружка накапливается. Появляется лишняя операция — удаление отходов.
На верхних гранях реза образуется «ворс». В некоторых случаях это недопустимо.

Концевые фрезы с удалением стружки вниз называют компрессионными. Эти инструменты лишены вышеуказанных недостатков.

ГОСТы на концевые фрезы

Характеристики концевых фрез устанавливают следующие ГОСТы.

17025-71 — для концевых фрез с цилиндрическими хвостовиками.
17026-71 — для концевых фрез с коническими хвостовиками.
32405-2013 — для твердосплавных концевых фрез.

Дополнительные требования к твердосплавным концевым фрезам

Твердосплавные цельные концевые фрезы, изготовленные из твердых сплавов марок ВК, рекомендуется использовать для металлообработки до следующих значений износа зубьев.

Для концевых фрез с сечением до 3 мм — 0,15 мм.
Для концевых фрез с сечением от 3 до 6 мм — 0,25 мм.
Для концевых фрез с сечением от 6 до 10 мм — 0,3 мм.
Для концевых фрез с сечением от 10 до 16 мм — 0,35 мм.
Для концевых фрез с сечением 16 мм и более — 0,5 мм.

Конусность режущих участков твердосплавных фрез должна находиться в пределах от 0,01 (сечение инструмента — 1–5 мм) до 0,03 мм (сечение инструмента — 12 и более мм).

Радиальное биение должно варьироваться в пределах от 0,015 до 0,03 мм. Допускается небольшое отклонение по длине — +1–2 мм.

Где купить концевые фрезы по металлу

Купить концевые фрезы по металлу оптом или в розницу на очень выгодных условиях вы можете в нашем магазине. В каталоге вы найдете огромное количество инструментов для различных видов черновых и чистовых работ, выполняемых на станках и с применением ручного электроинструмента.

Изучите ассортимент и сформируйте заказ. Мы доставим купленные инструменты максимально быстро. При отсутствии каких-либо фрез в каталоге мы закажем их специально для вас.

Больше полезной информации

Полезные обзоры и статьи

Все статьи

4 октября 2022

Фрезерование уступов и пазов

31 августа 2022

Автомобильная резьба: разновидности и способы определения

30 июня 2022

Коническая резьба

16 февраля 2022

Фрезы со сменными пластинами

Все статьи

Подписывайтесь на нас

Присылаем скидки на инструмент и только полезную информацию!

Не нашли нужной позиции в каталоге?

Мы готовы изготовить и поставить уникальные виды инструмента специально под ваш заказ!

Заказать

Мы используем файлы cookie. Они помогают улучшить ваше взаимодействие с сайтом.

Принимаю

Концевые фрезы – конструкция и технические особенности

Это статья-справочник. Здесь перечислены основные понятия и определения конструкции концевых фрез, а также технические особенности.

Читайте также: Финансовая помощь от наших партнеров

Конструкция концевых фрез

Режущая кромка прямого типа (прямолинейная режущая кромка) –режущая кромка, представляющая собой прямую линию, проходящую под углом к оси фрезы. В отличие от режущей кромки спирального или винтового типа, обработанная поверхность, образуемая прямолинейной режущей кромкой, не является плоской.

Осевое биение – разница между минимальным и максимальным показаниями индикатора (микрометра), установленного по наружному диаметру фрезы на её режущей части, при её вращении.

A — диаметр фрезы
B — диаметр хвостовика
C — Длина режущей части
D — Общая длина

Подточка углов — короткий скошенный участок, расположенный в месте схождения торцевой и цилиндрической поверхностей фрезы. Выполняется для усиления фрезы и во избежание излома выступающих острых углов режущих кромок.

Стружколомы – выступы и впадины особой формы на передней поверхности, заставляющие стружку свиваться и обламываться.

Расщепители стружки – выемки в виде желобков и зазубрин, расположенные по периферии концевой фрезы кукурузного типа, выполненные с целью получения более узкой стружки. Применимы для черновой обработки.

Диаметр сердцевины – диаметр цилиндра (или конуса, для конусных фрез), образуемого касательными в точках наибольшей глубины стружкоотводящих канавок.

Подрезка – место входа канавочной фрезы или шлифовальной головки при проточке канавок концевой фрезы во время её изготовления.

Режущая кромка – непосредственно режущая часть зуба. Представляет собой пересечение двух хорошо обработанных поверхностей под заданным углом, обычно, не превышающим 90 градусов.

Угол наклона режущей кромки – угол между осью фрезы и режущей кромкой.

Фреза с переменным окружным шагом зуба – фреза, сконструированная особым образом с целью уменьшения вибрации и дребезга в процессе резания. Эффект основан на том, что при таком расположении зубьев не происходит наложения гармоник колебаний зубьев друг на друга.

Угол в плане (иногда угол входа, угол атаки) – чем ближе этот угол к 90 градусам, тем выше ударная нагрузка на инструмент.

Радиус закругления в основании стружечной канавки — радиус там же, где измеряется диаметр сердцевины.

Стружечная канавка – канал-впадина в теле фрезы в промежутке между зубьями, обеспечивающий вывод стружки наружу и используемый для заточки инструмента. Число стружечных канавок напрямую соответствует числу зубьев, что, в свою очередь, определяет скорость подачи.

Длина стружечной канавки – длина канавки или проточки. Часто неверно используется в значении «длина режущей части».

Хвостовик – часть фрезы, служащая для зажима в патроне станка и передающая режущей части фрезы вращательное движение от шпинделя.

Прямой хвостовик – цилиндрический хвостовик с канавками или проточками или без них. Очень распространенное решение у твердосплавных концевых фрез.

Хвостовик Велдона (Weldon) – промышленное название особого типа хвостовика с плоской лыской, которая служит для предотвращения проскальзывания хвостовика инструмента в зажимном патроне.

Зуб – выпуклость на теле концевой фрезы с режущей кромкой на ней.

Передняя поверхность – поверхность зуба фрезы, непосредственно находящаяся в контакте с заготовкой.

Отступление (прим. перев.)

Существует передняя поверхность зуба (которой фреза врезается в заготовку) и задняя поверхность (противоположная ей). В месте соединения передней и задней поверхности выполняется площадка, параллельная обработанной поверхности (поверхность после прохода фрезы). После площадки для уменьшения трения заднюю поверхность «поднимают» от заготовки, чтобы они не тёрлись друг об друга, вызывая нагрев. Задних поверхностей может быть до 3 шт (в российской практике – обычно 1 или 2). Каждая из них немного скошена одна относительно другой. При заточке фрезы, если задняя поверхность плоская – фрезу точат по задней поверхности, если же затылованная (не одна-две-три плоскости под углом одна к другой, как у острозаточенной, а плавное скругление – спираль Архимеда) – тогда её точат со стороны передней поверхности.

Своеобразная «Площадка» с аналогичными функциями есть и на боковой поверхности фрез и сверл (они схожи конструктивно) – но она у нас называется «Ленточка».

Заточка инструмента (видео)

На видео производится заточка инструмента. Первой обрабатывается торцевая поверхность, в конце – боковая. Сначала выполняется площадка на всех четырех зубцах, далее делается первичная задняя поверхность (срезается задняя часть зуба вместе с площадкой), далее делаются подточки, после чего на боковой поверхности делаются ленточки.

http://www.s-t-group.com/catalog/yg_1_teh_ii.pdf — здесь также очень хорошо расписана подобная техническая информация.

Технические особенности концевых фрез

Обратный конус – режущая часть фрезы выполнена в виде обратного конуса, когда диаметр рабочей части у хвостовика меньше её диаметра у кончика фрезы.

Обнижение, падение профиля – пустое пространство между фрезой и заготовкой, находящееся со стороны спинки зуба.

Угол обнижения/задний угол – угол между задней поверхностью и линией, являющейся продолжением режущей кромки.

- Первичный задний угол – (обычно 5-9 градусов) – угол между первичной задней поверхностью и режущей кромкой.

- Вторичный задний угол – (обычно 14-17 градусов) – по отношению к продолжению режущей кромки.

- Третичный задний угол (опционально) – угол наклона третичной задней поверхности (на этот раз – по отношению ко вторичной поверхности, а не к режущей кромке)

Поднутрение – впадина в торцевой поверхности фрезы, образованная благодаря скосу его поверхностей внутрь. Степень вогнутости зависит от угла поднутрения торцовой режущей кромки.

КОНВЕКС — проекция наружного радиуса зубьев фрезы с радиусной заточкой

Угол поднутрения торцовой режущей кромки – угол, образованный режущей кромкой и плоскостью, перпендикулярной оси фрезы. Целью поднутрения является гарантированное получение плоской поверхности в результате обработки фрезой.

Подточка (перемычки) – вспомогательные прорези в теле фрезы, облегчающие выход стружки. То же, что и «канавки» но не сбоку фрезы, а в торце.

Винтовая заточка фрезы – режущая кромка или канавка равномерно вьющаяся вокруг цилиндрической поверхности фрезы в осевом направлении. Нормальное направление вращения спирали – правое.

Угол наклона винтовой канавки – угол, образованный линией, касательной к спирали, и осевой плоскостью.

Радиус стружечной канавки – термин, используемый чтобы подчеркнуть вогнутость и кривизну передней поверхности зуба.

Площадка (ленточка) – узкая плоскость непосредственно за режущей кромкой. На торцевой части – площадка, на цилиндрической — ленточка.

Цилиндрическая (А) – узкий кусочек ленточки на цилиндрической части фрезы, непосредственно примыкающий к режущей кромке, не имеющей радиального скоса.

Скошенная (B) – узкий кусочек ленточки на цилиндрической части фрезы, непосредственно примыкающий к режущей кромке с радиальным скосом.

Глубина резания – длина цилиндрической режущей части, предназначенной для резания (имеющей все необходимые элементы – стружечную канавку, режущую кромку, площадку, переднюю и заднюю поверхности).

Радиальный передний угол – угол, образуемый радиусом, проведенным по нормали к оси фрезы и радиальной передней поверхностью зуба.

Угол – угловое соотношение между передней поверхностью зуба или линией, касательной к передней поверхности зуба, проведенной через заданную точку и контрольной плоскостью.

Угол наклона канавки – угол, образованный плоскостью, проходящей через ось фрезы и линией, совпадающей или касающейся передней поверхности зуба.

Эффективный угол – угол, наиболее сильно влияющий на образование стружки; представляющий собой перпендикуляр к режущей кромке.

Винтовой угол – в большинстве случаев означает то же самое, что и термин «угол наклона винтовой канавки». Означает отклонение передней поверхности зуба по отношению к плоскости, проходящей через ось фрезы.

Отрицательный передний угол – у инструмента с таким углом первоначальный контакт заготовки и зуба инструмента происходит в точке, не находящейся на режущей кромке.

Положительный передний угол – у инструмента с таким углом первоначальный контакт заготовки и инструмента происходит по линии режущей кромки.

Главный задний угол (осевой) – угол между линией, проходящей касательно или совпадающей с задней поверхностью зуба и плоскостью, перпендикулярной оси фрезы.

Осевая задняя поверхность – выборка (подточка) на тыловой части зуба, размер которой измеряется в осевом направлении, между плоскостью, перпендикулярной оси инструмента, проходящей через режущую кромку и задней поверхностью (подточенной). Предотвращает трение задней поверхности о заготовку и тепловыделение.

Вогнутая задняя поверхность – поверхность, непосредственно за режущей кромкой имеет вогнутую форму. Изготавливается с помощью шлифовального круга, расположенного под углом 90 градусов к оси инструмента.

Выпуклая задняя поверхность – задняя поверхность имеет выпуклую форму (см.ссылку выше). Образуется путем применения I-образного шлифовального круга под углом к оси инструмента.

Подточка углов – необходима только для погружных фрез, а также при переточке инструмента при повреждении или износе углов режущей кромки.

Плоская задняя поверхность – задняя поверхность имеет плоскую форму, на производстве выполняется торцевой частью U-образного шлифовального круга.

Радиальная задняя поверхность – задняя поверхность зуба в радиальном направлении. Может быть измерена индикатором или микрометром в плоскости вращения инструмента по показаниям микрометра на различных углах поворота фрезы.

Тангенциальный главный передний угол – угол, образованный касательной к зубу с вогнутой передней поверхностью зуба, проходящей через режущую кромку, и радиусом, проведенным через ту же точку по плоскости, перпендикулярной оси инструмента.

Источник

End Mill Cutter — Bilder und Stockfotos

152Bilder

Bilder
FOTOS
GRAFIKEN
VEKTOREN
VIDEOS

Durchstöbern SI 152

COTROTORTORTORTER. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.
gewindehahn bohren stahl knüppel mit bohrer auf demhintergrund. арбайтшнайдер. — фрезы концевые фрезы фото и фото
Gewindehahn Bohren Stahl Knüppel mit Bohrer auf Demhintergrund….
zylinderschalen-schaftfräser isoliert weiß — концевые фрезы stock-fotos und bilder резак
fraser und bohrer machen senke in loch in stahlknüppel. schlosserarbeit. — фрезы для концевых фрез Stock-fotos und Bilder
Fräser und Bohrer machen Senke in Loch in Stahlknüppel….
gewindehahn bohren stahl knüppel mit bohrer auf demhintergrund. арбайтшнайдер. — фрезы концевые фрезы фото и фото
Gewindehahn Bohren Stahl Knüppel mit Bohrer auf Demhintergrund….
gewindehahn Bohren Stahl Knüppel mit Bohrer auf demhintergrund. арбайтшнайдер. — фрезы для концевых фрез Stock-fotos und Bilder
Gewindehahn Bohren Stahl Knüppel mit Bohrer auf Demhintergrund….
fräser und bohrer machen senke in loch in stahlknüppel. schlosserarbeit. — фрезы для концевых фрез Stock-fotos und Bilder
Fräser und Bohrer machen Senke in Loch in Stahlknüppel….
gewindehahn bohren stahl knüppel mit bohrer auf demhintergrund. арбайтшнайдер. — фрезы концевые фрезы фото и фото
Gewindehahn Bohren Stahl Knüppel mit Bohrer auf Demhintergrund….
gewindehahn Bohren Stahl Knüppel mit Bohrer auf demhintergrund. арбайтшнайдер. — фрезы для концевых фрез Stock-fotos und Bilder
Gewindehahn Bohren Stahl Knüppel mit Bohrer auf Demhintergrund….
fräser und bohrer machen senke in loch in stahlknüppel. schlosserarbeit. — фрезы для концевых фрез Stock-fotos und Bilder
Fräser und Bohrer machen Senke in Loch in Stahlknüppel. …
gewindehahn bohren stahl knüppel mit bohrer auf demhintergrund. арбайтшнайдер. — фрезы концевые фрезы фото и фото
Gewindehahn Bohren Stahl Knüppel mit Bohrer auf Demhintergrund….
nahaufnahme hochgeschwindigkeits-schneidwerkzeugschale schaftschaft schaft hartmetallschneider für die fertigung in der industrie — end mill cutter stock-fotos und bilder
Nahaufnahme Hochgeschwindigkeits-Schneidwerkzeugschale…
fräser und bohrer machen senke в озере в шталькнюппеле. schlosserarbeit. — фрезы для концевых фрез Stock-fotos und Bilder
Fräser und Bohrer machen Senke in Loch in Stahlknüppel….
Fräser und Bohrer machen Senke in loch in stahlknüppel. schlosserarbeit. — фрезы концевые фрезы фото и фото
Fräser und Bohrer machen Senke in Loch in Stahlknüppel….
Fräser und Bohrer machen Senke in loch in stahlknüppel. schlosserarbeit. — фрезы для концевых фрез stock-fotos und bilder
Fräser und Bohrer machen Senke in Loch in Stahlknüppel….
nahaufnahme der verwendeten grobfräser vollhartmetall-schaftfräswerkzeuge für cnc-fräsmaschine. — фрезы для концевых фрез
Nahaufnahme der verwendeten Grobfräser Vollhartmetall-Schaftfräswe
der schruppfräser verwendete vollhartmetall-schaftfräswerkzeuge für cnc-fräsmaschinen. — фрезы концевые фрезы фото и фото
Der Schruppfräser verwendete Vollhartmetall-Schaftfräswerkzeuge fü
End Mill — Bilder und Stockfotos
1.503Bilder
Bilder
Fotos
Grafiken
Vektoren
Videos
Durchstöbern Sie 1.503
end mill Stock-Fotografie и Билдер. Oder starten Sie eine neuesuche, um noch mehr Stock-Photografie und Bilder zu entdecken.
bohrer machen löcher in stahlknüppel auf industrielle Bohrmaschine mit Lineal und Sättel. металлургия. multi-schneidwerkzeug und endmühle. — концевые фрезы стоковые фото и изображения
Bohrer machen Löcher in Stahlknüppel auf industrielle. ..
der brennchip aus cnc-fräsmaschine grobschneiden durch indexfähige endmühlenwerkzeuge. — концевые фрезы, фотографии и изображения
Der Brennchip aus CNC-Fräsmaschine Grobschneiden durch indexfähige
Der brennende Späne aus CNC-Fräsmaschine Grobschneiden durch indexierbare Schaftfräserwerkzeuge. Der indexierbare Werkzeugverschleiß aus dem Bearbeitungszentrum.
cnc-fräsmaschine — концевые фрезы, фотографии и сборка
CNC-Fräsmaschine
Die CNC-Fräsmaschine Grobschneiden
endmühle, das ein reihe von industriellen werkzeugen — концевые фрезы stock-fotos und bilder und bilder
Endmühle, das ein großes Loch in einem Stahlknüppel schneidet
rostige teile der blast-ofen — концевые фрезы stock-fotos und bilder
Rostige Teile der blast-Ofen
silberne und Goldene Ende Mill cutter — концевые фрезы stock-fotos und bilder
Silberne und Goldene Фреза Ende
gewindehahn bohren stahl knüppel mit bohrer auf demhintergrund. арбайтшнайдер. — концевые фрезы
Gewindehahn Bohren Stahl Knüppel mit Bohrer auf Demhintergrund….
drei stahlendmühlen mit schöner farbiger nanobeschichtung auf grauem hintergrund — концевые фрезы
Drei Stahlendmühlen auf schöner farbigerno
am ende des tages — фото и фотографии концевых фрез
Am Ende des Tages
Enten bereiten sich auf die Nacht vor. Aufnahme im Naturpark mit Wasser und Schilf und einer Windmühle im Rücken. Schilf spiegelt sich im Wasser шире. Сепия тон деревенский / романтический Gefühl.
die cnc-fräsmaschine, die die werkzeugteile mit einem festen kugel-endmühlenwerkzeug schneidet. — концевые фрезы, фотографии и комплектация
Фрезерно-фрезерные станки с ЧПУ, штампы Werkzeugteile mit einem festen…
Фрезерно-фрезерные станки с ЧПУ штамповочные станки Formteile mit einem massen Kugelschaftfräserwerkzeug. Das hochpräzise Formenbaukonzept per Bearbeitungszentrum.
fraser und bohrer machen senke in loch in stahlknüppel. schlosserarbeit. — концевые фрезы со складскими фотографиями и комплектующими
Fräser und Bohrer machen Senke in Loch in Stahlknüppel….
nahaufnahme des innenradius-cutter-werkzeugs in der hellblauen szene. Die sammlung von cnc-schneidwerkzeug für spezielle funktion. — концевые фрезы со складскими фотографиями и сборкой
Nahaufnahme des Innenradius-Cutter-Werkzeugs in der hellblauen…
fräser und bohrer machen senke in loch in stahlknüppel. schlosserarbeit. — концевые фрезы стоковые фото и изображения
Fräser und Bohrer machen Senke in Loch in Stahlknüppel….
Metall gießen cutter — концевые фрезы stock-fotos und bilder
Metall gießen cutter
senksinkbohrer machen senke im loch in stahlknüppel. schlosserarbeit. — концевые фрезы с фото и сборкой
Senksinkbohrer machen Senke im Loch in Stahlknüppel….
ende mill sechs floten carbide beschichtet — концевые фрезы с фотографиями и сборкой
Ende mill sechs Flöten carbide beschichtet
fraser und bohrer machen senke in loch in stahlknüppel. schlosserarbeit. — концевые фрезы со складскими фотографиями и изображениями
Fräser und Bohrer machen Senke in Loch in Stahlknüppel….
alles, was glänzt, ist manchmal kohle — концевые фрезы со складскими фотографиями и изображениями
Alles, was glänzt, ist manchmal Kohle
Beschnittene Aufnahme einer unkenntlichen Frau, die den Schmutz von ihren Händen staubt, während sie in einer Gießerei arbeitet
papier-und zellstofffabrik — концевые фрезы, фото и фото
Papier-und Zellstofffabrik
metallbohrer machen löcher in aluminiumheizkörper auf industrielle bohrmaschine. металлургическая промышленность. — Концевая фреза Stock-fotos und Bilder
Metallbohrer machen Löcher in Aluminiumheizkörper auf…
silberne und Goldene Ende Mill Cutter — Концевая фреза Stock-fotos und Bilder
Silberne und Goldene Ende Mill Cutter
schreiner arbeitet in der werkstatt — Концевая фреза -fotos und bilder
Schreiner arbeitet in der Werkstatt
bohrvektor-symbol-design. diese industrielle arbeit in der metallbearbeitung, produktion, zimmerei, reparatur und bau. -концевая фреза -графика, -клипарт, -мультфильмы и -символ
Борвектор-Символ-Дизайн. Diese Industrielle Arbeit in der…
Bohrvektor-Symbol. Diese Hartmetallbohrer, Fräsbohrmaschine oder Ausrüstungswerkzeug. Um Loch oder Schraubgewinde durch schnelles Drehen und Pressen in Material zu machen. Für industrielle Arbeiten, d.h. Metallbearbeitung, Produktion, Tischlerei, Reparatur und Bau.
metallbohrer machen löcher in stahlknüppel mit tech-öl auf industrieller bohrmaschine. металлургическая промышленность. — концевые фрезы стоковые фото и изображения
Metallbohrer machen Löcher in Stahlknüppel mit Tech-Öl auf…
old santa fe-geschäfte in albuquerque, new mexico — концевые фрезы, фотографии и изображения -knüppel auf industriellen bohrmaschine mit spänen. металлургия. multi-schneidwerkzeug und endmühle. — концевые фрезы со складскими фотографиями и изображениями
Metallbohrer machen Löcher in Aluminium-Knüppel auf. ..
keramikbohrer machen löcher in betonwand mit industriebohrer. баугевербе. — концевые фрезы стоковые фото и изображения
Keramikbohrer machen Löcher in Betonwand mit Industriebohrer….
metallsäge, schaftfräser oder bohrer mit diamantbeschichtung machen löcher in betonplatte. промышленность и строительство. — концевые фрезы с фото и сборкой
Metallsäge, Schaftfräser oder Bohrer mit Diamantbeschichtung…
Redwood gestapelte protokolle für die aufbereitung — концевые фрезы stock-fotos und bilder
Redwood gestapelte Protokolle für die Aufbereitung
,
Redwood gestapelte Protokolle für die Aufbereitung
,
Redwood gestapelte gestapelte für die aufbereitung bereit zum Махлен цу Хольц.
metallbohrer machen löcher in aluminium-knüppel auf industriellen Bohrmaschine mit spänen. металлургия. multi-schneidwerkzeug und endmühle. — торцевые фрезы, фото и фотографии
Металлоборные станки в алюминиевом корпусе с. ..
Металлоборные станки в стальных станках на промышленных машинах с шипами. металлургия. multi-schneidwerkzeug und endmühle. — концевые фрезы, фото и изображения
Металлообрабатывающие станки в стальных трубах с…
Керамические станки в бетоне с промышленным оборудованием. баугевербе. — концевые фрезы стоковые фото и изображения
Keramikbohrer machen Löcher in Betonwand mit Industriebohrer….
metallbohrer machen löcher in stahlknüppel auf industriebohrmaschine mit spänen. металлургия. multi-schneidwerkzeug und endmühle. — концевые фрезы, фото и бильдер
Metallbohrer machen Löcher in Stahlknüppel auf…
пиломатериалы — торцевые фрезы, фото и бильдер
Lumber Stapel
«Weitwinkelaufnahme von mehreren Holzsorten, die in einer Formerei hoch gestapelt sind»,
,
metallsäge, schaftfräser oder bohrer mit diamantbeschichtung machen löcher in betonplatte. промышленность и строительство. — концевые фрезы стоковые фото и изображения
Metallsäge, Schaftfräser oder Bohrer mit Diamantbeschichtung. ..
metallbohrer machen löcher in stahlknüppel auf industriebohrmaschine mit spänen. металлургия. multi-schneidwerkzeug und endmühle. — торцевые фрезы, фото и изображения
Металлоборные станки в стальных станках на…
Металлоборные станки в стальных станках на промышленных машинах с шипами. металлургия. multi-schneidwerkzeug und endmühle. — концевые фрезы, фотографии и фото
Metallbohrer machen Löcher in Stahlknüppel auf…
протокол — концевые фрезы фото и фотографии
протокол
keramikbohrer machen löcher in betonwand industriebohrer. баугевербе. — торцевые фрезы с фотографиями и изображениями
Keramikbohrer machen Löcher in Betonwand mit Industriebohrer….
metallbandsäge geschnittenes holzeichenbrett mit spänen. — концевые фрезы с фотографиями и изображениями
Metallbandsäge geschnittenes Holzeichenbrett mit Spänen.
keramikbohrer machen löcher in betonwand mit industriebohrer. баугевербе. — концевые фрезы стоковые фото и изображения
Keramikbohrer machen Löcher in Betonwand mit Industriebohrer. …
Протокол красного дерева для обработки — концевые фрезы, фото и фотографии
Протокол красного дерева для обработки
Свободный образец Redwood-Stämme be relenitapeltum.
metallbandsäge geschnittenes holzeichenbrett mit spänen. — концевые фрезы с фотографиями и изображениями
Metallbandsäge geschnittenes Holzeichenbrett mit Spänen.
metallsäge, schaftfräser oder bohrer mit diamantbeschichtung machen löcher in betonplatte. промышленность и строительство. — концевые фрезы стоковые фото и изображения
Metallsäge, Schaftfräser oder Bohrer mit Diamantbeschichtung…
kleiderpuppe — концевые фрезы, фотографии и комплектация
Kleiderpuppe
Alte Fabrik
metallbohrer machen löcher in stahlknüppel auf industriebohrmaschine mit spänen. металлургия. multi-schneidwerkzeug und endmühle. — концевые фрезы с фотографиями и изображениями
Metallbohrer machen Löcher in Stahlknüppel auf. ..
metallsäge, schaftfräser oder bohrer mit diamantbeschichtung machen löcher in betonplatte. промышленность и строительство. — концевые фрезы стоковые фото и изображения
Metallsäge, Schaftfräser oder Bohrer mit Diamantbeschichtung…
metallbohrer machen löcher in stahlknüppel auf industriebohrmaschine mit spänen. металлургия. multi-schneidwerkzeug und endmühle. — концевые фрезы с фотографиями и изображениями
Metallbohrer machen Löcher in Stahlknüppel auf…
metallsäge, schaftfräser oder bohrer mit diamantbeschichtung machen löcher in betonplatte. промышленность и строительство. — концевые фрезы со складскими фотографиями и изображениями
Metallsäge, Schaftfräser oder Bohrer mit Diamantbeschichtung…
gestapelte redwood protokolle für die aufbereitung — концевые фрезы stock-fotos und bilder
gestapelte Redwood Protokolle für die Aufbereitung
Frisch geschnittene Redwood-Stämme gestapelt, bereit zum Mahlen zu Holz.
metallbandsäge geschnittenes holzeichenbrett mit spänen. — концевые фрезы с фотографиями и изображениями
Metallbandsäge geschnittenes Holzeichenbrett mit Spänen.
keramikbohrer machen löcher in betonwand mit industriebohrer. баугевербе. — концевые фрезы стоковые фото и изображения
Keramikbohrer machen Löcher in Betonwand mit Industriebohrer….
metallsäge, schaftfräser oder bohrer mit diamantbeschichtung machen löcher in betonplatte. промышленность и строительство. — концевые фрезы, фото и чертежи
Metallsäge, Schaftfräser oder Bohrer mit Diamantbeschichtung…
Нож для промышленных машин fliesenlegerwerkzeug, baukelle, fliesenleger-arbeitsmittel. fliesenchaber, umriss fliesenleger wandkelle vektordesign und illustration. -концевая фреза -графика, -клипарт, -мультфильмы и -символ
Fliesenlegerwerkzeug, Baukelle, Fliesenleger-Arbeitsmittel….
metallsäge, schaftfräser oder bohrer mit diamantbeschichtung machen löcher in betonplatte. промышленность и строительство.
