Длина стеновых панелей: какие бывают длина, ширина и толщина пластиковых стеновых панелей, стандарт размеров для стен

Содержание

Технические характеристики сэндвич-панелей — размер, вес, толщина и ширина

Конструкция стеновых и кровельных сэндвич-панели состоит из:

  • двух профилированных оцинкованных металлических листов толщиной 0,5 мм с полимерным покрытием «Полиэстер». Для производства обкладок используются только рулонная горячецинкованная сталь российских металлургических комбинатов НЛМК и Северсталь;
  • одного слоя качественного утеплителя, на выбор заказчика, либо минеральная базальтовая вата (плотностью 100-140 кг/м3), либо пенополистирол (плотностью 13-25 кг/м3).
  • для прочного клеевого соединения применяется высококачественный специальный клей производства DOW. Стеновые и кровельные сэндвич-панели «СтальПрофильГрупп» выпускаются в соответствии с техническими требованиями ТУ 5284-001-18201124-2016.

Размеры сэндвич-панелей

Стеновые сэндвич-панели выпускаются в рабочей ширине 1190 мм, а по индивидуальному желанию клиента и в ширине 1000 мм. Полная (до монтажа) ширина сэндвич-панелей, включая замки Z-Lock составляет 1206 мм. Длина Стеновых и Кровельных сэндвич-панелей определяется Заказчиком и может быть любой в диапазоне от 1,5 метра до 14 метров. Толщина Стеновых и кровельных сэндвич-панелей соответствует толщине утеплителя – Минеральной Ваты или Пенополистирола.

Отклонения от номинальных размеров панелей должны соответствовать указанным в таблице.

Длина панелей, мм Допускаемые отклонения от проектных размеров, мм
по длине по ширине по толщине
до 8000 свыше 8000 ±4.0 + 6.0 ±3.0 ±1.6

Габариты Кровельные сэндвич-панели Стеновые сэндвич-панели
Ширина 1000 мм 1000 мм, 1200 мм
Длина от 2000 мм до 13 500 мм от 2000 мм до 13 500 мм


Характеристики сэндвич-панелей с утеплителем — пенополистирол

Толщина, мм Термическое сопротивление Rt=m2×°C/Вт Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247. 0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
50 1,28 25 0,042 EI 15 Г1 25 2 —
80 2,05 28 0,042 EI 15 Г1 25 2 —
100 2,56 29 0,042 EI 15 Г1 25 2 —
120 3,08 31 0,042 EI 15 Г1
25		 2 —
150 3,85 33 0,042 EI 15 Г1 25 2 —
200 5,13 35 0,042 EI 15 Г1 25 2 —
250 6,41 39 0,042 EI 15 Г1 25 2 —


Характеристики сэндвич-панелей с утеплителем — минеральная вата

Толщина, мм Термическое сопротивление Rt=m
2×°C/Вт		 Звукоизоляция, дБ Теплопроводность λ=Вт/Мк Предел огнестойкости, ГОСТ 30247. 0-94 Горючесть утеплителя Плотность, кг/м3 Водопоглащение за 24 часа, % по массе Водопоглащение за 2 часа, % по массе
50 1,04 30 0,05 EI 30 НГ 120-140 — 1,5
80 1,67 31 0,05 EI 45 НГ 120-140 — 1,5
100 2,08 32 0,05 EI 90 НГ 120-140 — 1,5
120 2,5 33 0,05 EI 150 НГ 120-140 — 1,5
150 3,13 35 0,05 EI 150 НГ 120-140 — 1,5
200 4,14 38 0,05 EI 150 НГ 120-140 — 1,5
250 5,21 43 0,05 EI 150 НГ 120-140 — 1,5

Профилирование

При производстве Стеновых сэндвич-панелей применяются следующие виды профилирования:

11 RIB

Mikro RIB

Без профилирования, с гладким листом с двух сторон. Также, вместе с профилированиями 11 RIB и Mikro RIB, можно в качестве внутренней поверхности использовать Гладкий лист.

Кровельные сэндвич-панели выпускаются в рабочей ширине 1000 мм. Полная (до монтажа) ширина кровельных сэндвич-панелей, включая замки R-Lock составляет 1085 мм. Для выпуска Кровельных сэндвич-панелей применяется один вид профилирования с пятью ребрами жесткости трапециевидной формы.

Вес стеновой панели

Удельный вес сэндвич-панелей является важным показателем, определяющим как возможности монтажа панелей, так и нагрузки на несущий каркас.

Данные Удельного веса Стеновых сэндвич с минераловатным утеплителем плотностью 110 кг/м³ панелей приведены в таблице.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич панели [кг/м²]
0,5 0,6 0,7
50 1190 1500 — 14000 14,61 16,26 17,93
80 17,91 19,56 21,23
100 20,11 21,76 23,43
120 22,30 23,96 25,62
150 25,61 27,26 28,93
180 28,31 30,44 32,13
200 31,11 32,76 34,43

Данные Удельного веса для стеновых панелей с утеплителем Пенополистирол «KNAUF” плотностью 25 кг/м³.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,5 0,6 0,7
50 1190 1500 — 14000 10,36 12,01 13,68
80 11,11 12,76 14,43
100 11,61 13,26 14,93
120 12,11 13,76 15,43
150 12,86 14,51 16,18
170 13,30 15,01 16,68
200 14,11 15,76 17,43

Данные Удельного Веса кровельных панелей с минераловатным утеплителем плотностью 130 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,6 0,7
50 1000 1500 — 14000 18,34 20,18
80 22,24 24,08
100 24,84 26,68
120 27,44 29,28
150 31,34 33,18
180 34,25 35,10
200 37,84 39,68

Данные Удельного Веса кровельных панелей панелей с пенополистирольным утеплителем плотностью 25 кг/м³ и металлическими листами толщиной 0,6 и 0,7 мм.

Толщина панелей [мм] Ширина [мм] Длина панелей [мм] Удельный вес сендвич-панели [кг/м²]
0,6 0,7
50 1000 1500 — 14000 13,09 14,93
80 13,84 15,68
100 14,34 16,18
120 14,84 16,68
150 15,59 17,43
180 16,25 18,35
200 16,84 18,68


Теплоизоляционные свойства

С учетом расчетного среднего коэффициента теплопроводности минеральной ваты и пенополистирола ниже приведены значения сопротивления теплопередаче сэндвич-панелей в зависимости от их типа. При вычислении принят коэффициент теплопроводности для минеральной ваты плотностью:

110 кг/м3 — λs = 0,045 Вт/м °С

для пенополистирола плотностью:

25 кг/м³ — λs = 0,04 Вт/м °С

Толщина панели, мм Пенополистирол Минеральная вата
Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт Приведенное сопротивление теплопередаче R0, (м2·°С)/Вт
50 1,250 1,111
80 2,000 1,777
100 2,500 2,222
120 3,000 2,667
150 3,750 3,333
200 5,000 4,445
250 6,250 5,555


Несущая способность

Несущая способность стеновых сэндвич-панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 191 316 397 398 597 717 798
1,5 128 210 262 317 398 478 530
2,0 95 156 195 238 296 356 396
2,5 86 122 156 189 235 283 317
3,0 61 101 129 157 197 236 262
3,5 52 87 110 133 165 201 225
4,0 47 75 96 116 146 177 197
4,5 40 66 84 102 128 156 172
5,0 35 60 76 91 115 140 156
5,5 31 53 69 88 102 119 140
6,0 27 44 58 70 88 100 119
6,5 21 38 47 59 73 90 100

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — однопролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 242 460 610 759 977 1194 1341
1,5 151 297 393 490 631 780 874
2,0 106 211 285 358 460 570 641
2,5 65 160 220 275 360 445 501
3,0 33 105 160 211 291 362 410
3,5 15 69 110 155 221 294 340
4,0 — 40 72 105 155 206 241
4,5 — 20 48 70 107 146 170
5,0 — — 27 44 72 102 121
5,5 — — — 27 50 71 89
6,0 — — — — 31 50 69
6,5 — — — — 18 31 42

Несущая способность кровельных панелей при равномерно распределённой нагрузке (схема нагружения — неразрезная двухпролётная балка), кг/м².

Длина пролёта L [мм] Стандартная толщина панелей [мм]
50 80 100 120 150 180 200
1,0 170 344 460 579 753 927 1040
1,5 103 219 295 370 484 600 675
2,0 70 153 210 268 350 435 491
2,5 51 117 160 203 271 337 381
3,0 36 91 127 160 220 272 310
3,5 27 73 102 132 181 225 256
4,0 18 55 84 110 151 190 218
4,5 — 31 54 73 106 140 158
5,0 — 17 33 49 72 98 113
5,5 — — 19 30 50 70 81
6,0 — — — 18 31 47 56
6,5 — — — — 18 31 40

Длина панелей пвх для потолка.

Параметры панелей из пластика

Содержание

  1. Длина панелей пвх для потолка. Параметры панелей из пластика
  2. Панели пвх длина 4 м. Технические характеристики ПВХ-панелей
  3. Размеры стеновых панелей пвх. Стандартные параметры
  4. Размеры пластиковых панелей для потолка. Монтаж пвх различается особенностями соединений
  5. Размер пластиковых панелей для ванной. Панели ПВХ для ванной: варианты оформления и монтаж
    • Свойства: плюсы и минусы
    • Виды
  6. Листовые панели пвх размеры. Ширина панели ПВХ для стен
    • Разновидности панелей ПВХ: размеры и достоинства
    • Устройство и свойства пластиковых панелей
  7. Видео панели ПВХ на потолке? Легко! Особенности монтажа.

Длина панелей пвх для потолка. Параметры панелей из пластика

Панели ПВХ, как правило, используются для отделки потолка. Но, существуют стеновые пластиковые панели, применяемые для обшивки вертикальных поверхностей.

Размеры пластиковых панелей довольно разнообразны:

  1. Длина панелей бывает 270, 300, 595 и 1200 см. Это позволяет отделывать поверхности большой площади без стыков. Наиболее распространенные пластиковые панели имеют длину 595 см. Они подходят, как для квартиры, так и для больших помещений. Для удобства транспортировки панели разрезаются на нужные отрезки в месте продажи.
  2. Ширина изделий варьируется от 10 см до 50 см. Как правило, рейки шириной 10 см и 12,5 см имеют видимое соединение. Они имитируют деревянную вагонку. При ширине от 18 см и больше, в месте стыка остается почти невидимая щель. Наиболее распространенными являются панели ПВХ шириной 25 см. Они довольно легко сгибаются и не создают чрезмерно частых швов.

  3. Толщина зависит от предназначения. Пластиковые панели для потолка имеют толщину от 5 мм до 8 мм. Для них прочность не имеет главного значения. Изделия для стен имеют большую толщину и количество ребер жесткости. Это позволяет им противостоять ударам, которые могут по неосторожности наноситься по их поверхности.

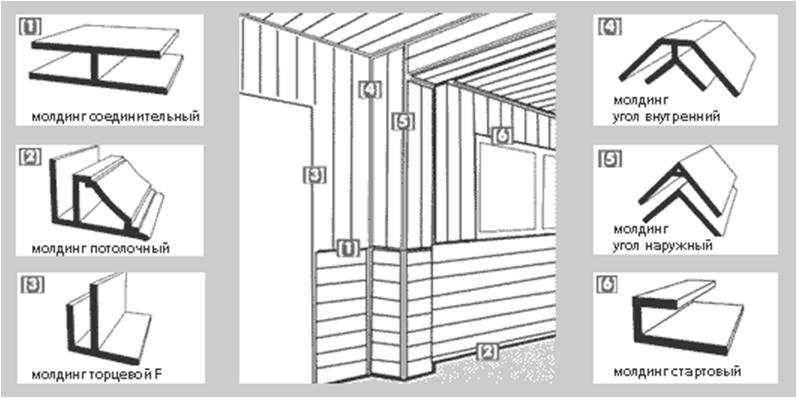

Для соединения и крепления реек выпускаются профили из ПВХ, размеры которых адаптированы под их параметры. Различные модели профиля имеют длину от 270 см до 600 см. Размер проема соответствует толщине облицовочного материала.

Панели пвх длина 4 м. Технические характеристики ПВХ-панелей

Пластиковые панели обладают отличными свойствами. Именно по этой причине их стали использовать в отделке помещения уже давно. Сразу сферой применения материала являлась кухонная зона. Пластиковой вагонкой выполнялись потолочные поверхности. Со временем вагонка стала монтироваться на стену. Появился широкий ассортимент ее размеров и оттенков.

Достоинства пластиковой вагонки:

  • влагостойкая;
  • практичная;
  • проста в монтаже;
  • долговечная;
  • износостойкая.

Также стоит отметить и огнестойкость материала и его неспособность подвергаться воздействиям температурных перепадов. Все это обусловлено плотной структурой пластика. Он не имеет пор.

Из-за того что основным преимуществом пластиковых панелей является влагостойкость, они могут монтироваться в помещении с высокой влажностью воздуха. Только тут есть определенные правила, согласно которым проводится подготовка поверхности и внутренняя изоляция помещения.

Практичность пластика обусловлена простотой ухода. Так как материал не способен впитывать загрязнения, поверхность его легко очищается простой влажной ветошью. Для некоторых поверхностей можно применять чистящие и моющие средства.

Важно. Не стоит использовать абразивные средства, которые могут повредить глянцевые пластиковые панели.

Срок эксплуатации панелей достигает 80 лет. Все зависит от производителя материала и от качества продукции. По этой причине лучше приобретать пластик для отделки помещений только у проверенных продавцов. Стоит отметить, что на протяжении всего срока эксплуатации и при правильном уходе ПВХ-панели не изменяют своего внешнего оформления. Поверхность не выгорает на солнце, что дает возможность использовать их в отделке фасада любого строения. Для этого выбираются определенные параметры панелей.

Также материал имеет простой монтаж. Работы могут выполняться самостоятельно.

Источник: https://360doma.ru/stati/potolochnye-pvh-paneli-razmery-osobennosti

Размеры стеновых панелей пвх. Стандартные параметры

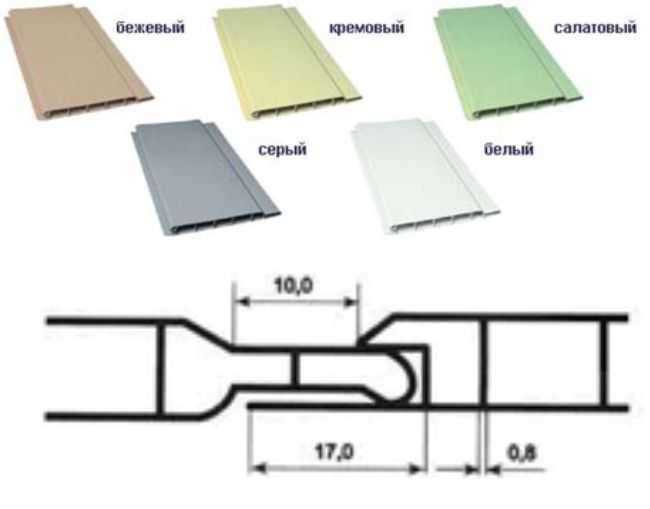

Панели ПВХ представляют собой две поливинилхлоридные пластинки, соединенные между собой при помощи ребер жесткости. Одна из граней является лицевой стороной, оформленной по специализированной технологии, то есть имеет декор. Панели ПВХ выполняют не только декоративную функцию при оформлении помещения, они также создают дополнительное утепление в доме. К

роме того, пластиковые изделия защищают потолочную поверхность от воздействий агрессивной среды, а также скрывают некоторые недостатки потолка (неровности, протечки).

Производители изготавливают не только панели ПВХ для потолочных поверхностей, но и для вертикальных (стеновых). В основном, при выборе отделочного изделия из поливинилхлорида стоит обратить внимание на стандартные размеры ламелей. Но производители изготавливают декоративные панели не только по стандарту, поэтому имеется возможность заказать панель любого размера.

Длина ламелей может быть различной – 270 см, 3 м, 395 см и 1,2 метра. Благодаря такому разнообразию можно осуществить монтаж на необходимую поверхность, обладающую большой площадью. Самыми востребованными считаются панели длиной 595 см, ведь их можно использовать в качестве отделочного материала для маленьких и для больших помещений.

Ширина стройматериала может варьироваться от 10 до 50 см. В основном, панели, имеющие ширину изделия 10 и 12,5 см, обладают видимым соединением. Наиболее востребованными считаются ламели шириной 25 см, при их установке практически не создаются видимые места стыковки. Панели шириной 300 и 375 мм используют в качестве отделочного материала для любых поверхностей, но при этом они должны обладать толщиной не менее 10 мм.

Толщина изделий полностью зависит от их предназначения. Потолочные ламели имеют толщину от 5 до 8 мм. Для таких изделий прочность не имеет значения. Стеновые стройматериалы обладают наибольшей толщиной (10 мм), в отличие от предыдущих вариаций, ведь они должны противостоять механическим повреждениям и воздействию УФ-лучей.

Для присоединения и закрепления панелей производители изготавливают поливинилхлоридные профили, соответствующие параметрам ламелей. Длина таких профилей варьируется от 270 до 600 см.

Размеры пластиковых панелей для потолка. Монтаж пвх различается особенностями соединений

  • Фактурная поверхность с видимым швом получается при установке шовных панелей.
  • Отделка гладкого без изъянов потолка происходит  бесшовным монтажом пластиковых панелей.
  • Разновидность бесшовных пвх с декоративным углублением именуют панелями с рустом.

При монтаже на потолке дополнительных элементов декора, к примеру, светильников используют панели с углублениями, они не нарушат целостности потолка. Желающим получить идеально ровную поверхность рекомендуется применить бесшовные глянцевые панели.

Выбирая на рынке пвх, стоит обратить внимание на толщину и плотность материала. Причина не только в хрупкости пластиковых панелей. Тонкие пластины под действием освещения не скроют видимость смонтированного каркаса.

Панели различаются своей конструкцией, стандартные размеры для каждого вида пвх облегчают монтажные работы.

Подобрать панели по цвету не составит проблем, на торговых площадках пвх любой гаммы расцветок.

Белый цвет своей универсальностью подойдет для любого декора стен и мебели, придаст помещению простор, и подчеркнет высоту потолка.

Фантазии дизайнера безграничны и пвх подбирают самых разных цветов и оттенков. Применяя в отделке строгость одного цвета и, комбинируя узоры, сочетают два или несколько цветов.

Идеальный потолок для кухни

Монтаж пластиковых панелей происходит быстро, этот материал удобен для работы. Отделка панелями пвх не требует дополнительных затрат по выравниванию потолков растворами. Модные световые эффекты, с устройством дополнительных осветительных элементов, вполне совместимы с пвх.

До установки каркаса необходимо провести все коммуникационные работы и закончить электромонтажные работы. Деревянный каркас применим в помещения с пониженной влажностью. При изменении температурных режимов и влажности может произойти деформация деревянных элементов. Каркас поведет вместе с покрытием потолка. Для таких помещений рекомендуют использовать оцинкованный профиль, как материал для изготовления каркаса.

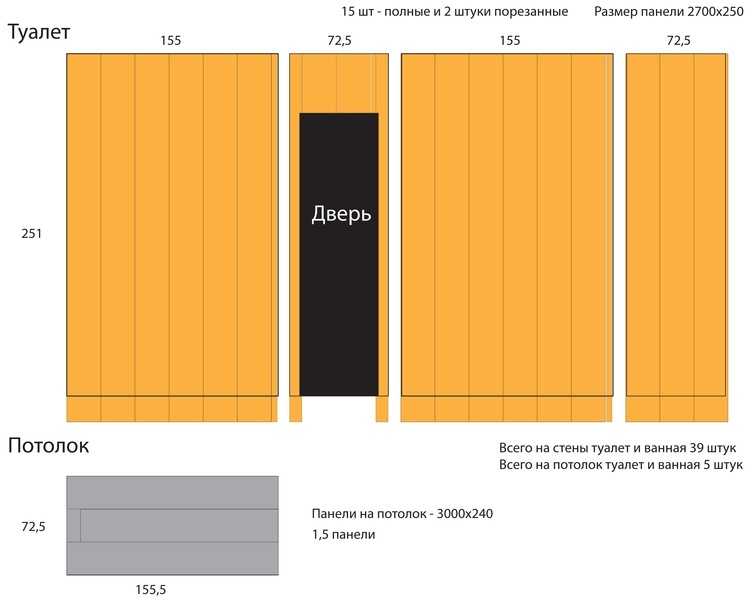

Для того, чтобы определиться сколько понадобится материала для отделки потолка. Вычисляют площадь потолка, измерив ширину и длину комнаты. На упаковке пластиковых панелей указана квадратура каждой пачки. Исходя, из площади потолка приобретают нужное количество, рассчитывая на отходы при распиле панелей. Профиль продается в погонных метрах, для необходимого количества нужно знать периметр всех стен комнаты.

Рассчитав необходимый расход материалов и, элементов для крепежа приступают к отделке потолка.

Размер пластиковых панелей для ванной. Панели ПВХ для ванной: варианты оформления и монтаж

Ванная считается одной из самых важных комнат жилья, так как именно в ней начинается и заканчивается день всех членов семьи, поэтому чтобы она была не только комфортной, но и красивой, ее оформлению нужно уделять особое внимание. На сегодняшний день существует множество отделочных материалов, с помощью которых можно оригинально выполнить интерьер ванной, при этом отдельного внимания заслуживают стеновые панели ПВХ. Они отлично защищают помещение от влаги, придают ему эстетичный вид и просты в установке.

Свойства: плюсы и минусы

ПВХ панели представляют собой уникальное облицовочное изделие, которое производят из поливинилхлорида и применяют для декорирования комнат с повышенной влажностью. В состав материала входит каменная соль и элементы нефтепродуктов. Благодаря специальным технологиям изготовления эти компоненты преобразуются в сверхпрочный полимер, устойчивый к высокой температуре и обладающий отличными эксплуатационными характеристиками. Помимо основного сырья, в процессе производства ПВХ также используют различные добавки, которые обеспечивают панелям цвет, пористую структуру и высокую защиту от влаги.

К главным преимуществам этого материала можно отнести:

  • Доступная цена. Такая облицовка считается бюджетной и ее может позволить себе каждый желающий.
  • Огромный выбор расцветки и фактуры. Рынок представлен изделиями различной цветовой гаммы, которые не только имитируют природный материал, но и украшены фотопечатью.

  • Долговечность. Так как поливинилхлорид является водонепроницаемым изделием, то он препятствует образованию на поверхности отделки плесени и грибка, благодаря этому ее срок службы увеличивается.
  • Хорошая теплоизоляция и звукопоглощение. Внутренняя структура материала устроена таким образом, что хорошо удерживает тепло и внешние звуки, это очень важно для ванных комнат. Кроме этого, во время монтажных работ устанавливается каркас, на который можно дополнительно уложить еще один слой изоляции.
  • Экологичность. Сырье, из которого выпускается материал, абсолютно безопасно для человеческого здоровья.
  • Быстрый монтаж. Все работы по сборке и обшивке конструкции вполне реально осуществить самостоятельно, не имея при этом особых навыков. Помимо этого, для отделки не нужно использовать специальный инструмент. Благодаря стеновым панелям можно также скрыть все соединения, разводки и инженерные системы, обеспечивая ванной комнате стильный вид. Листовые плиты гибкие, поэтому легко крепятся как в горизонтальном, так и вертикальном направлении под любым углом.
  • Простота в уходе. Чтобы очистить отделку от пыли и загрязнений, пластик достаточно помыть или протереть водой. Особые средства очистки не требуются.
  • Возможность установки без предварительной подготовки поверхности. Стены и потолок, которые планируется обшить ПВХ, не нужно штукатурить и ровнять, так как на них крепится каркас и после отделки все изъяны скроются. Самое главное, чтобы облицовочная поверхность была сухой и чистой.

Что же касается недостатков, то стеновые панели пожароопасны, подвергаются деформации при температуре ниже -18 градусов и при установке незначительно уменьшают пространство ванной. Минусом изделий является их низкая прочность, из-за которой они неустойчивы к образованию царапин и сколов. Не рекомендуется монтаж в помещениях, куда проникают прямые солнечные лучи, пагубно влияющие на отделку. Но, как правило, в ванных комнатах окна не предусмотрены, поэтому данный недостаток можно исключить.

Виды

В последнее время для реализации дизайнерских идей в ванной многие владельцы домов и квартир выбирают панели ПВХ, так как они позволяют создавать любой стиль, придавая помещению современный вид.

Данный материал выпускается нескольких видов:

  • Реечный. Его еще называют пластиковой вагонкой. Такой ПВХ имеет стандартную длину реек 300 см и ширину 10-12,5 см, планки оснащены специальными пазами, поэтому они устанавливаются точно как сайдинг. В зависимости от модельного ряда реечного пластика они могут иметь широкие или узкие замковые системы, на что следует обращать внимание при выборе. Его обычно используют для облицовки потолков в ванной, но рейки хорошо подходят и для обшивки поверхности стен. Благодаря продольному или вертикальному размещению пластин можно получить визуальное расширение помещения. Пластиковая вагонка традиционно изготовляется в однотонной расцветке или с имитацией под породы дерева с цветной окантовкой, она устойчива к влаге, но под воздействием низкой температуры может деформироваться.

Листовые панели пвх размеры. Ширина панели ПВХ для стен

Разновидности панелей ПВХ: размеры и достоинства

При проведении ремонта во влажных помещениях, многие выбирают в качестве облицовочного материала панели ПВХ, размеры и дизайн которых позволяют создавать достойные внимания презентабельные поверхности. Наиболее востребованы пластиковые панели для отделки таких помещений, как ванная комната, туалет, кухня, коридор и балкон. Довольно часто панели ПВХ используются для внутренней и внешней отделки уличных строений. Облицовка ларьков, магазинов, складов и сараев этим материалом, занимает мало времени и существенно экономит средства.

Устройство и свойства пластиковых панелей

Пластиковые панели изготавливаются из поливинилхлорида методом экструзии.

Изделия состоят из двух пластин соединенных между собой ребрами жесткости. Одна их пластин является лицевой стороной, которая имеет декор, соответствующий разработанной модели. Панели ПВХ специально сделаны так, чтобы их соединение было прочным и незаметным. Для этого их боковые края оборудованы выступами и пазами.

Пластиковые панели обладают такими достоинствами:

  1. Презентабельный внешний вид. Современный дизайн позволил создавать поверхности с высокой художественной составляющей.
  2. Водонепроницаемость. Полимерные рейки совершенно не впитывают влагу и устойчивы к плесени.
  3. Достаточная механическая прочность. Этот фактор дает возможность мыть готовые плоскости с применением определенного нажима.
  4. Гибкость, которая позволяет избегать поломок реек при транспортировке и монтаже.
  5. Низкий удельный вес. На несущую поверхность не оказывается дополнительной нагрузки.
  6. Разнообразие параметров, фактуры и цветовой гаммы изделий. Данное качество дает возможность развернуться фантазии дизайнеров.
  7. Экологическая чистота. Панели ПВХ могут использоваться в любых помещениях, в том числе в больничных палатах и детских садах.
  8. Легкость в обработке и монтаже. Резать материал можно обычным канцелярским ножом.
  9. Возможность разбирать готовую поверхность. Это пригодится при необходимости доступа к коммуникациям или для замены фрагментов подвесного потолка или стены.
  10. Негорючесть. Материал не поддерживает горение.
  11. Низкая цена. Изделия из пластика доступны всем слоям населения.
  12. Долговечность. Пластиковые панели, установленные в помещении, могут прослужить несколько десятков лет.Широкий диапазон рабочей температуры. Изделия не теряют своих качеств, как на морозе, так и в жаркой среде.

Видео панели ПВХ на потолке? Легко! Особенности монтажа.

Размеры сэндвич-панелей — выбор длины СП для строительства зданий

Верно подобранный строительный материал — залог отличного результата. Чтобы избежать разочарований, необходимо учитывать ряд технических характеристик стеновых и кровельных сэндвич-панелей на этапе их приобретения.

Сэндвич-панели: размеры

1. Стеновые панели

Их используют как для строительства новых зданий, так и для облицовки уже существующих, а также возведения межкомнатных перегородок, межэтажных перекрытий, полов цокольных и первых этажей.

Для установки стеновых сэндвич-панелей большое значение имеет вес, который зависит от их толщины, материала утеплителя. А выбор утеплителя — от назначения постройки. Так, панели с «начинкой» из минваты будут тяжелее пенополиуретановой, а, следовательно, монтировать их несколько сложнее.

Также следует обращать внимание на габариты. Например, их длина может варьироваться от полуметра до 13 м. Не забывайте и про стандарты перевозки: размер еврофуры — 2450 мм, поэтому разумнее выбирать такую ширину панелей, чтобы их было удобно и менее затратно транспортировать. Есть возможность изготовления и сэндвич-панелей нестандартных размеров, соответствующих техзаданию заказчика и их назначению.

Ниже приводим таблицу данных стеновых сэндвич-панелей с учётом различных утеплителей:

Тип утеплителя Толщина (мм) Длина (м) Ширина Плотность (кг/м3) Звукоизоляция (дБ)
Минеральная вата 80-250 0,5-13 900-1200 120-140 30-43
Пенополиуретан 60-150 41 30-35

В ассортименте производства KRAFT SPAN ENERGY представлены энергосберегающие стеновые плиты. В структуру изделий включается минеральный уплотнитель с улучшенными свойствами. При заказе с производства можно выбрать монтажную ширину панели — 900,1000, 1190 или 1200 мм соответственно. При необходимости можно уточнить модификацию изделий по длине, варьирующуюся от 500 до 13000 мм.

2. Кровельные панели

При обустройстве крыши наиболее важны такие характеристики, как водонепроницаемость, звукоизоляция, удержание тепла внутри дома. Сэндвич-панели изготавливают с учётом этого.

Заказчикам следует чётко понимать, какой наполнитель необходим в их конкретном проекте. От состава «начинки» зависит толщина панели, которая оказывает влияние на все технические расчёты. В остальном их параметры практически не отличаются от стеновых.

Тип утеплителя Толщина (мм) Длина Ширина (мм) Вес (кг)
Минеральная вата 50-200 1,5-13 1000
Пенополиуретан 40-150 13-18

Компания Kraft SPAN более десяти лет обеспечивает малые и большие строительные проекты качественными материалами для создания основных конструкций. Улучшенные характеристики изделий подтверждают преимущества набирающих популярность сэндвич панелей.

Наши объекты:

Компания Kraft SPAN реализует различные проекты по всей России

Объект: Магазин из энергосберегающих сэндвич-панелей, Санкт-Петербург

Объект: Склад из энергосберегающих сэндвич-панелей, Ленинградская обл.

Объект: Шумозащитный экран на съезде со скоростной автомобильной дороги Москва – Санкт-Петербург М11 «Нева», Колпино, Санкт-Петербург

Объект: Шумозащитные экраны для дороги, Нижний Новгород

Объект: Шумозащитный экран для ДОУ, Санкт-Петербург

Объект: Акустические экраны, Санкт-Петербург

Объект: Шумозащитный экран, посёлок Парголово

Объект: Шумозащитный экран, Павловск

Объект: Госпиталь из сэндвич-панелей, Калининград

Объект: Экран для электростанции, Дербент, Республика Дагестан

Объект: Техническое помещение из сэндвич-панелей, Ленинградская область

Объект: Шумозащитный экран для М2, Федеральная трасса М2

Объект: Кадетское училище, Петрозаводск, Республика Карелия

Объект: Выставочный центр Норд Экспо, Архангельск

Объект: Конюшня из сэндвич-панелей,

Объект: Паркинг, Санкт-Петербург

Объект: шумозащитный экран на Лиговском путепроводе и Таллинском шоссе, Санкт-Петербург

Объект: шумозащитный экран на объездной дороге и на проспекте Ленина в Красном селе, Санкт-Петербург

Kraft SPAN ENERGY

Объект: Очистительные сооружения, Саки, Республика Крым

Kraft SPAN ENERGY

Объект: Очистительные сооружения, Крым

Минимальная длина скрепленной стеновой панели

Минимальная длина скрепленной стеновой панели должна соответствовать таблице R602. 10.5. Для методов CS-WSP и CS-SFB минимальная длина панели должна основываться на высоте соседнего проема в свету в соответствии с таблицей R602.10.5 и рисунком R602.10.5. Если панель имеет отверстие с обеих сторон разной высоты, для определения длины панели следует использовать большую высоту проема.


ТАБЛИЦА R602.10.5

МИНИМАЛЬНАЯ ДЛИНА СВЯЗАННЫХ СТЕНОВЫХ ПАНЕЛЕЙ
МЕТОД (см. таблицу R602.10.4) МИНИМАЛЬНАЯ ДЛИНА a (дюймы) ДОПОЛНИТЕЛЬНАЯ ДЛИНА
(дюймы)
Высота стены
8 футов 9 футов 10 футов 11 футов 12 футов
DWB, WSP, SFB, PBS, PCP, HPS, BV-WSP 48 48 48 53 58 Фактический б
ГБ 48 48 48 53 58 Двусторонняя = фактическая
Односторонняя = 0,5 × фактическая
ЛиБ 55 62 69 НП НП Фактический б
ABW SDC A, B и C, максимальная
расчетная скорость ветра < 140 миль/ч		 28 32 34 38 42 48
SDC D 0 , D 1 и D 2 , максимальная
расчетная скорость ветра < 140 миль/ч		 32 32 34 НП НП
CS-G 24 27 30 33 36 Фактический б
CS-WSP, CS-SFB Высота соседнего проема в свету
(дюймы)
≤ 64 24 27 30 33 36 Фактический б
68 26 27 30 33 36
72 27 27 30 33 36
76 30 29 30 33 36
80 32 30 30 33 36
84 35 32 32 33 36
88 38 35 33 33 36
92 43 37 35 35 36
96 48 41 38 36 36
100 — 44 40 38 38
104 — 49 43 40 39
108 — 54 46 43 41
112 — — 50 45 43
116 — — 55 48 45
120 — — 60 52 48
124 — — — 56 51
128 — — — 61 54
132 — — — 66 58
136 — — — — 62
140 — — — — 66
144 — — — — 72
МЕТОД (см. таблицу R602.10.4) Высота заголовка портала
8 футов 9 футов 10 футов 11 футов 12 футов
ПФХ Только опорная крыша 16 16 16 Примечание c Примечание c 48
Поддержка одного этажа и крыши 24 24 24 Примечание c Примечание c
ПФГ 24 27 30 Примечание д Примечание д 1,5 × Фактический б
КС-ПФ SDC A, B и C 16 18 20 Примечание е Примечание е 1,5 × Фактический б
СДК Д 0 , Д 1 и Д 2 16 18 20 Примечание е Примечание е Фактический б

Для СИ: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм, 1 миля в час = 0,447 м/с.

NP = Не разрешено.

  1. Допускается линейная интерполяция.
  2. Используйте фактическую длину, если она больше или равна минимальной длине.
  3. Максимальная высота коллектора для PFH составляет 10 футов в соответствии с рис. R602.10.6.2, но высота стены может быть увеличена до 12 футов с помощью пони-стены.
  4. Максимальная высота коллектора для PFG составляет 10 футов в соответствии с рис. R602.10.6.3, но высота стены может быть увеличена до 12 футов за счет пони-стены.
  5. Максимальная высота коллектора для CS-PF составляет 10 футов в соответствии с рис. R602.10.6.4, но высота стены может быть увеличена до 12 футов с пони-стеной.


РИСУНОК R602.10.5

СТЕНОВЫЕ ПАНЕЛИ СВЯЗИ С НЕПРЕРЫВНОЙ ОБШИВКОЙ

R602.10.5.2 Частичный кредит

Для методов DWB, WSP, SFB, PBS, PCP и HPS в сейсмическом расчете категорий A, B и C, панели от 36 дюймов до 48 дюймов (914 мм и 1219 мм) в длину считается стеновой панелью с раскосами, и ей разрешается частично вносить вклад в требуемую длину раскосов, указанную в таблицах R602. 10.3(1) и R602.10.3(3), а соответствующая длина должна составлять определяется по таблице R602.10.5.2.

ТАБЛИЦА R602.10.5.2

ЧАСТИЧНЫЙ ЗАЧЕТ ДЛЯ СТЕНОВЫХ ПАНЕЛЕЙ С СВЯЗЯМИ МЕНЕЕ 48 ДЮЙМОВ ФАКТИЧЕСКОЙ ДЛИНОЙ
ДЕЙСТВИТЕЛЬНАЯ ДЛИНА СТЕНОВОЙ ПАНЕЛИ С СВЯЗЯМИ (дюймы) ДОПОЛНИТЕЛЬНАЯ ДЛИНА СТЕНОВОЙ ПАНЕЛИ С СВЯЗЯМИ (дюймы) и
Высота стены 8 футов Высота стены 9 футов
48 48 48
42 36 36
36 27 нет данных

Для СИ: 1 дюйм = 25,4 мм, 1 фут = 304,8 мм.
NA = не применимо.

  1. Допускается линейная интерполяция.
Технические характеристики руководства

— Metl-Span, изолированные стеновые панели, кровельные панели, архитектурные стеновые панели, изолированные пенопластовые панели

Спецификации руководства

Metl-Span

® Архитектурная настенная панель с Metl-Vision ® Интегрированная Windows

Часть 1-Общий

1.1. В комплекте
  1. 57
    1.1. рисунки. Также включены все необходимые планки, крепежные детали, герметики и прокладки, необходимые для герметичной установки. Панели крепятся к конструкции скрытыми клипсами и застежками в боковых стыках.
    1. Плоские панели, облицованные сталью, вспененные на месте, со встроенными откосами и совместимыми столярными изделиями. Панели должны быть рассчитаны на установку в горизонтальном положении.
    2. Интегрированная оконная система для горизонтально ориентированных панелей.
    3. Отделка из экструдированного алюминия, связанная со стенами и их пересечением с соседними материалами.
    4. Герметики и прокладки между панелями, окнами и их пересечениями.
1.2 Связанный раздел
  1. Секция 07 62 00 (ранее 07620) — Накладка и отделка из листового металла
  2. Раздел 07 92 00 (ранее 07920) – Герметики для швов
  3. Раздел 08 80 00 (ранее 08800) – Стекло и остекление, относящиеся к оконной системе
1.3 Ссылки
  1. AAMA 501.1 – Стандартный метод испытаний наружных окон, навесных стен и дверей на проникновение воды с использованием динамического давления.
  2. ASTM A 653 — Стандартные технические условия для стального листа, оцинкованного (гальванизированного) методом горячего погружения.
  3. ASTM A 792 — Стандартные технические условия для стального листа, стали с покрытием из алюминиево-цинкового сплава методом горячего погружения.
  4. ASTM C 518 – Стандартный метод испытаний для измерения стационарного теплового потока и свойств теплопередачи с помощью прибора для измерения теплового потока.
  5. ASTM E 72 – Стандартные методы проведения испытаний на прочность панелей для строительства зданий
  6. ASTM E 84 – Стандартный метод испытаний характеристик поверхностного горения строительных материалов.
  7. ASTM E 283 — Стандартный метод определения скорости утечки воздуха через наружные окна, навесные стены и двери при заданной разнице давлений на образце.
  8. ASTM E 330 — Стандартный метод испытаний конструктивных характеристик наружных окон, навесных стен и дверей с помощью равномерной разницы статического давления воздуха.
  9. ASTM E 331 — Стандартный метод испытаний на проникновение воды через наружные окна, световые люки, двери и навесную стену с помощью равномерной разницы статического давления воздуха.
  10. CAN/ULC S102 – Стандартный метод испытаний характеристик поверхностного горения строительных материалов и сборок.
1.4 Требования к рабочим характеристикам
  1. Испытания на структурную и ветровую нагрузку:
    1. Критерии расчетной нагрузки/прогиба должны быть подтверждены испытаниями в соответствии со стандартом ASTM E 72 «Метод подушки безопасности» с использованием моделируемой ветровой нагрузки 20 фунтов на квадратный фут (0,96 кПа). Предел прогиба L/180 должен применяться к стеновым панелям.
    2. Критерии расчетной нагрузки/прогиба для многослойной оконной системы должны быть подтверждены испытаниями в соответствии со стандартом ASTM E 330-02. При положительном и отрицательном давлении воздуха 30 фунтов на квадратный фут отклонение оконной сборки не должно превышать L/175. При положительном и отрицательном давлении воздуха 45 фунтов на квадратный фут остаточная деформация оконной конструкции не должна превышать 2%.
  2. Тепловые характеристики:
    1. Испытания в соответствии со стандартом ASTM C 518, «измерение теплопередачи в установившемся режиме», панели должны обеспечивать К-фактор 0,140 БТЕ/кв. футов/ч/град. F при средней температуре 75ºF (24ºC) (воздушные пленки не включены).
  3. Пароизоляция:
    1. Инфильтрация воздуха: Инфильтрация воздуха не должна превышать 0,06 кубических футов в минуту на квадратный фут площади стены при испытании по ASTM E 283 при статическом давлении 12,0 фунтов на квадратный фут (0,576 кПа). Несколько облегченных окон не должны превышать 0,05 кубических футов в минуту/фут2 при испытании в соответствии с ASTM E-283 при статическом давлении 6,24 фунтов на квадратный фут.
    2. Статическое проникновение воды: не должно быть неконтролируемого проникновения воды через стыки панелей при статическом давлении 20,0 фунтов на квадратный фут (0,96 кПа) при испытании по ASTM E 331. Не должно быть неконтролируемого проникновения воды через многослойные окна при статическом давление 12,0 фунтов на квадратный фут при испытании по ASTM E-331.
    3. Динамическое проникновение воды: не должно быть неконтролируемого проникновения воды через стыки панелей при воздействии потока воздуха со скоростью 95 миль в час (153 км/ч) и применении воды в течение 15 минут в соответствии с AAMA 501.1.
  4. Огонь:
    1. Характеристики горения поверхности: Изолированный сердечник должен быть испытан в соответствии со стандартами ASTM E 84 и CAN/ULC S102 на характеристики горения поверхности. Активная зона должна иметь максимальное распространение пламени 25 и максимальное дымовыделение 450.
    2. Factory Mutual Research Corporation (FMRC) Standard 4880, 50 футов (15,24 м) Испытание на высокий угол для конструкций неограниченной высоты: Панель в сборе не должна поддерживать самораспространяющийся огонь, который достигает любого из пределов 50 футов (15,24 м) высокий угол испытательной конструкции, о чем свидетельствует возгорание или материальный ущерб потолка сборки. Примечание. Допуск распространяется на конструкции неограниченной высоты.
    3. Стандарт Factory Mutual Research Corporation (FMRC) 4881, стандарт для систем наружных стен класса 1.
  5. Сила связи:
    1. Испытание на усталость: панель должна выдерживать циклическое прогибание при L/180 до двух (2) миллионов циклов чередования без признаков расслоения, растрескивания сердцевины или постоянного прогиба.
    2. Циклическое замораживание/нагрев: панель не должна иметь расслаивания, образования пузырей на поверхности или постоянного изгиба при циклическом воздействии экстремальных температур от –20ºF (–28ºC) до +180ºF (+82ºC) в течение двадцати одного (21) восьми часовые циклы.
      3. Испытание на влажность
    3. : Панель не должна демонстрировать расслаивания или коррозии металла на границе раздела при температуре +140ºF (+60ºC) и относительной влажности 100% в течение 1200 часов.
    4. Автоклавное испытание: Панель не должна демонстрировать отслоения пенопластового сердечника от металлической обшивки при воздействии давления 2 фунта на кв. дюйм (0,122 кг/кв. см) при температуре +212º F (+100º C) в течение 2,5 часов. .
1.5 Обеспечение качества
  1. Квалификация установщика : Устанавливается подрядчиком, имеющим не менее пяти (5) лет опыта работы с этим типом строительства и документацией, подтверждающей успешное выполнение контрактов для проектов аналогичного размера, масштаба и материалов.
  2. Квалификация производителя : Производитель должен иметь не менее десяти (10) лет опыта в производстве заводских теплоизоляционных металлических панелей, вспененных на месте.
1.6 Представления
  1. Подача в соответствии с положениями Раздела 01 33 00 (ранее 01300).
  2. Паспорта производителя на каждое используемое изделие, включая:
    1. Инструкции по приготовлению и рекомендации.
    2. Требования и рекомендации по хранению и обращению.
    3. Тип материала, толщина металла и отделка.
    4. Методы установки.
  3. Заводские чертежи: включая виды, схемы крепления, разрезы в каждом состоянии и детали по мере необходимости.
  4. Выборочные образцы: для каждого указанного финишного продукта два (2) полных набора цветных пластинок, представляющих полный спектр доступных производителем цветов и рисунков.
    5. Образец панели
  5. : отправьте образец панели высотой 305 мм на всю ширину для каждого указанного профиля с указанием металла, текстуры и отделки.
  6. Сертификаты производителя: подтверждают, что продукция соответствует установленным требованиям или превосходит их.
1.7 Замена
  1. Указанные материалы, принадлежности и испытания должны установить минимальный уровень качества, производительности, размера и внешнего вида, требуемый для любой замены.
  2. Никакая замена не будет рассматриваться, если не менее чем за десять (10) дней до установленной даты подачи заявки не будет получен письменный запрос к указанному архитектору на утверждение. Должны быть представлены доказательства, подтверждающие эквивалентность продукции и указанным уровням производительности. Ламинированные панели не должны рассматриваться как приемлемые заменители указанных панелей из вспененного материала.
    1. Полное описание замены, включая детали, относящиеся к стене и окнам, показанным на контрактных чертежах.
    2. Независимые отчеты о тестировании, подтверждающие соответствие заданным требованиям к производительности.
    3. Подробный перечень каждого элемента спецификации, которому замена не полностью соответствует.
  3. Изготовитель или подрядчик по производству стеновых панелей, предлагающий замену, должен оплатить расходы любого другого субподрядчика, затронутого предлагаемой заменой.
1.8 Гарантия
  1. Предоставьте письменную двухлетнюю ограниченную гарантию производителя, предусматривающую отсутствие в панелях дефектов материалов и изготовления, начиная с даты основного завершения, за исключением рулонных покрытий (окраски), на которые распространяется отдельная гарантия .
  2. Подрядчик по установке должен выдать отдельную гарантию на один (1) год в отношении дефектов установленных материалов и качества изготовления, начиная с даты существенного завершения установки.

ЧАСТЬ 2. ПРОДУКТЫ

2.1 Приемлемый производитель:
  1. Metl-Vision ® Интегрированные окна производства Metl-Span of Lewisville, TX, 75057, США, телефон: (972) 221-6656, факс: ( 972) 420-9382, электронная почта: [email protected] Веб-сайт: www.metlspan.com.
2.2 Конструкция панели
    Панель
  1. – Общие требования: Metl-Span CF Architectural с интегрированным Metl-Vision
    Окна – Профилированные наружные и внутренние поверхности стального листа, химически связанные с непрерывно вспениваемым полиуретановым сердечником; ламинированные панели неприемлемы.
    1. Внешние поверхности: Оцинкованная сталь G-90 с тиснением, окрашенная с тиснением под штукатурку, минимум класса 33 и/или сталь AZ-50 с алюминиево-цинковым тиснением, окрашенная как минимум класса 33 в 22ga (0,0312″).
    2. Внутренние поверхности: оцинкованная нетисненая окрашенная сталь G-90, минимум класса 33 и/или AZ-50 алюминиево-цинковая нетисненая окрашенная сталь, минимум класса 33 в 26ga (0,0187″), 24ga (0,0250″), 22ga (0,0312″), если не указано другое.
      3. Герметики для продольных швов
    3. : применяются в полевых условиях.
    4. Пенопласт: без хлорфторуглеродов, класс I, полиуретан.
    5. Внешняя отделка: Внешний лицевой лист должен быть обработан базовой грунтовкой номинальной толщиной 0,2 мил (5 микрон), за которой следует финишное покрытие номинальной толщиной 0,7 мил (17,5 микрон) из фторполимера PVF2 полной прочности в стандартных цветах производителя.
      Примечание. Покрытия толщиной mil для агрессивных сред доступны за дополнительную плату. Также доступен силиконизированный полиэстер. Для получения полной информации обратитесь на завод.
    6. Внутренняя отделка: Внутренний лицевой лист должен быть покрыт грунтовкой номинальной толщиной 0,2 мил (5 микрон), за которой следует полиэфирное покрытие номинальной толщиной 0,7 (17,5 микрон) цвета Igloo White, соответствующего требованиям Министерства сельского хозяйства США.
  2. Metl-Span CF Архитектурная стеновая панель: стеновые панели со скрытым креплением со смещенными двойными шипами и пазами и удлиненной металлической полкой, позволяющей крепежным элементам проникать через обе металлические поверхности с зажимами, скрытыми в боковом стыке.
    1. Внешний лицевой профиль: плоский, с тиснением под лепнину.
    2. Внутренний лицевой профиль: светлый узор Mesa Wave, глубина 1/16″
      3. Ширина модуля
    3. : 24 дюйма (CF24A), 30 дюймов (CF30A) или 36 дюймов (CF36A) в горизонтальном положении.
    4. Толщина: 2 дюйма и 3 дюйма.
    5. Раскрытие стыка: горизонтальный стык ½ дюйма.
    6. На концах панелей должны быть предусмотрены края без окантовки.
  3. Пенопластовый сердечник должен быть непрерывно вспененным на месте, полиуретан без хлорфторуглеродов.
  4. Накладка и отделка должны быть изготовлены из штампованного листового металла той же толщины и отделки, чтобы соответствовать панелям.
  5. Доступна стандартная отделка из экструдированного алюминия, окрашенная в цвет панели.
2.3 Интегрированная оконная конструкция
  1. Оконная рама
    1. Каждый оконный блок состоит из рамы по периметру, изготовленной из экструдированного алюминиевого профиля, подоконника и косяка. Для многослойных окон отдельные литы разделены экструдированными алюминиевыми мутинами.
    2. Соединяются заподлицо и скрытыми блоками сдвига для обеспечения жесткости оконной рамы.
    3. Разработан с карманами для остекления, держателями прокладок и защелкивающимися крышками для установки стандартного остекления толщиной 1 дюйм. Оконная рама предназначена для установки остекления изнутри.
    4. Разработан со встроенными эластомерными терморазрывами для минимизации теплопроводности.
    5. Разработан с полностью герметичными соединениями, концевыми перемычками в головной части и пороге и приспособлениями для дренажа протечек, обеспечивающими водонепроницаемость.
  2. Отделка рамы
    1. Анодированный – прозрачный, цвет темной бронзы или черный
    2. (2) Окраска в два слоя – нестандартный цвет (грунтовка и цветное покрытие Kynar)
    3. (3) Трехслойная окраска – нестандартный цвет (грунтовка, цветное покрытие Kynar и бесцветное покрытие)
    4. Финишная обработка – чистый алюминий
  3. Ограничения размера окна
    1. Высота окна зависит от ширины стеновой панели. Стандартная ширина стеновых панелей CF Architectural составляет 24 дюйма, 30 дюймов и 36 дюймов.
    2. Рекомендуется, чтобы оконные косяки располагались на расстоянии не менее 12 дюймов от вертикальных стыков стен и не менее 6 дюймов от промежуточного опорного элемента из-за пересечения опорных элементов со стеной. Не проходит через вертикальный стык стеновой панели или промежуточную вертикальную опору стены.
    3. Максимальная высота окна, ширина и расстояние между ними определяются несущей способностью/пролётом несущей рамы окна. Обратитесь к разделу «Конструктивные данные» технического бюллетеня, чтобы узнать о конкретных требованиях к конструкции оконной рамы.
    4. Максимальная высота и ширина ограждения определяются нагрузкой/пролетом и способностью материала остекления прогибаться. Обратитесь к спецификациям и инструкциям производителя материала остекления для получения информации о конкретных требованиях к конструкции остекления.
  4. Монтаж окна к стене
    1. Оконная рама имеет глубину 4 дюйма и спроектирована таким образом, чтобы соответствовать внешней поверхности стеновых панелей.
    2. Оконная рама предназначена для запирания в края стеновых панелей над и под окном в изголовье и подоконнике.
    3. Каркас предназначен для нанесения уплотнителя вертикального шва стеновой панели между оконным откосом и торцевым фальцом на соседней стеновой панели (боковой панели).
    4. Оконная сборка рассчитана на поддержку внутренней несущей рамы (не Metl-Span) и предназначена для установки в последовательности с установкой стеновой панели.
    5. Требования к стеновым панелям
    1. Оконная рама предназначена для установки с горизонтальными стеновыми панелями CF 2” и 3″.
    2. Боковые панели должны быть обрезаны на заводе и загнуты по краям. Минимальная длина стеновых панелей с торцевыми фальцами – 12 дюймов.
    3. Оконная рама предназначена для монтажа со стеновыми панелями, имеющими фугу горизонтального стыка ½”.
  6. Варианты оконной сборки
    1. «Заводская сборка» — компоненты оконной рамы изготавливаются на заводе и собираются на заводе для установки на месте.
    2. «Заказ компонентов» — Компоненты оконной рамы поставляются на складе для изготовления и сборки на месте перед установкой.
    3. «Изготовлено на заводе» — Компоненты оконной рамы изготавливаются на заводе и доставляются на рабочую площадку для сборки в полевых условиях перед установкой в ​​сборку стены.
    4. Представленные чертежи и установочные чертежи будут доступны для опций окна «Заводская сборка» и «Заводская сборка».
    5. Руководство по сборке окна будет предоставлено для вариантов окна «Изготовлено на заводе» и «Заказ компонентов».
  7. Опорный каркас
    1. Элементы оконной рамы по периметру (головка, подоконник и косяки) и периметр проема стеновой панели опираются на опорную раму окна. Конструкция и материал опорного каркаса не производства Metl-Span.
    2. Опорная рама окна должна поддерживать оконную сборку без превышения прогиба L/175 или ¾ дюйма, в зависимости от того, что меньше. Обратитесь к спецификациям проекта и требованиям кода для применимого коэффициента безопасности.
  8. оконные мутины
    1. Горизонтальные и вертикальные ответные планки (встречные поручни) не поддерживаются напрямую опорной рамой окна на нескольких облегченных окнах. При воздействии проектной нагрузки прогиб оконных муфт не должен превышать L/175 или ¾”, в зависимости от того, что меньше.
      Примечание. Для конкретных оконных конструкций потребуется структурный анализ, чтобы определить максимально допустимые пролеты мутина.

ЧАСТЬ 3 – ИСПОЛНЕНИЕ

3.1 Осмотр
  1. Перед началом монтажа монтажник панелей должен осмотреть всю стальную конструкцию, чтобы убедиться, что все опорные элементы прямые, ровные, отвесные и подходят для монтажа панели.
    1. От 0 до 1/4″ наружу от фактической плоскости каркаса стены для элементов, расположенных на расстоянии 10 футов или больше.
    2. От 0 до 1/8″ наружу от фактической плоскости каркаса стены для элементов на расстоянии от 5 до 10 футов.
    3. От 0 до 1/16″ наружу от фактической плоскости каркаса стены для элементов, расположенных на расстоянии менее 5 футов.
  2. Не начинайте установку, пока не будут устранены неудовлетворительные условия.
  3. Начало установки должно означать, что конструкция и прилегающие условия соответствуют требованиям и приемлемы.
  4. Требуются допуски на выравнивание промежуточного элемента каркаса (второстепенные несущие опоры), как указано ниже:
3.2 Доставка, хранение и транспортировка
  1. Защищайте изделия из металлических кровельных панелей во время транспортировки, погрузочно-разгрузочных работ и хранения, чтобы предотвратить появление пятен, вмятин, износа компонентов или других повреждений.
  2. Доставляйте, разгружайте, храните и монтируйте изолированные металлические стеновые панели и аксессуары, не допуская деформации панелей и повреждения поверхности панелей в результате погодных условий или строительных работ.
  3. Хранить в соответствии с письменными инструкциями производителя.
  4. Металлические стеновые панели с изоляцией из пенопласта защищают от прямых солнечных лучей до установки.
  5. Храните продукты над землей, с панелями, наклоненными для дренажа и покрытыми для защиты заводской отделки от повреждений. Укладывайте пачки не более чем в два (2) раза в высоту.
3.3 Установка
  1. Установка панелей должна производиться в соответствии с процедурами, рекомендованными производителем, утвержденными рабочими чертежами, руководством по установке и справочником производителя по деталям конструкции.
  2. Накладка и обшивка должны быть установлены правильно и совмещены. Герметик укладывается в указанных местах, без пропусков и пустот, для обеспечения атмосферостойкости и целостности пароизоляции.

    Примечание к спецификатору: Не рекомендуется использовать краску для подкрашивания мелких царапин на поверхности. Тем не менее, рекомендуется всегда использовать подкрашивающую краску, если царапина переходит на голый металл. При использовании краски для подкраски ее следует ограничивать небольшими участками. Краска для подкрашивания никогда не будет соответствовать долговечности, цвету и блеску покрытий с рулонным покрытием.

3.4 Поврежденный материал
  1. Замените поврежденные панели и другие рабочие компоненты, которые не могут быть отремонтированы с помощью финишной подкраски или аналогичного мелкого ремонта.
  2. Установщик панелей должен осмотреть и одобрить каждую завершенную область стены и несет ответственность за защиту завершенной работы от повреждения другими мастерами.
3.5 Очистка
  1. Замените поврежденные панели и другие рабочие компоненты, которые не могут быть отремонтированы с помощью финишной подкраски или аналогичного мелкого ремонта.
  2. Очистите обработанные поверхности от любых опилок, образовавшихся в результате сверления или резки, чтобы предотвратить появление пятен ржавчины.
  3. Защитную пленку с отделки следует снимать перед воздействием солнечных лучей.

Все технические характеристики и конструкции могут быть изменены без предварительного уведомления.

Mesa (DM40) Изолированная металлическая панель

Mesa (DM40)

Идеальным экономичным выбором для наружных и внутренних промышленных и холодильных помещений является наша изолированная металлическая панель Mesa (DM40). Эта панель доступна в толщине до 8 дюймов, предлагая превосходные тепловые характеристики для зданий холодильных камер. Панели имеют тиснение и слегка обшиты досками, что обеспечивает однородную эстетику внешней стены. Кроме того, доступны панели длиной до 50 футов, что позволяет свести к минимуму условия торцевого соединения панелей и сократить время монтажа.

Выбор продукта

Панель Ширина(и) Длины Толщина Изоляционные свойства Значение «R» ** Ориентация при установке Специальность Информация
Меса (DM40) 40″ 8–50 футов макс. 2″ 16 Вертикальный или горизонтальный Промышленные и холодильные камеры Наружные и внутренние стены и потолки
2,5″ 20
3″ 24
4″ 32
5″ 41
6″ 49
8″ 65
** Значение R проверено в соответствии со стандартом ASTM C518 при средней температуре 35°F с поправкой на скорость ветра 15 миль в час.
*Проконсультируйтесь с AWIP относительно требуемой длины панели, превышающей опубликованный стандарт. (Исключение – все огнестойкие панели)
Панель Металл Металлическая отделка
Внешний вид Интерьер Внешний вид Интерьер
Профиль Стд. Датчик Доступный калибр Профиль Стд. Датчик Доступный калибр
Меса (DM40) Ребра Mesa с тиснением и легкой обшивкой 26 G-90 Оцинк. 24, 22 и 26 Ga. Нержавеющая сталь Ребра Mesa с тиснением и легкой обшивкой 26 G-90 Оцинк. 24, 22 ПВДФ Стд. Доступен SMP полиэстер стд. ПВДФ и СМП доступны

Технические характеристики

Металлическая панель Mesa (DM40)

Галерея

Особенности/Преимущества

Технические характеристики

Металлическая панель Mesa (DM40)

Панель Ширина(и) Длины Толщина Изоляционные свойства Значение «R» ** Ориентация при установке Специальность Информация
Меса (DM40) 40″ 8–50 футов макс. 2″ 16 Вертикальный или горизонтальный Промышленные и холодильные камеры Наружные и внутренние стены и потолки
2,5″ 20
3″ 24
4″ 32
5″ 41
6″ 49
8″ 65
** Значение R проверено в соответствии со стандартом ASTM C518 при средней температуре 35°F с поправкой на скорость ветра 15 миль в час.
*Проконсультируйтесь с AWIP относительно требуемой длины панели, превышающей опубликованный стандарт. (Исключение – все огнестойкие панели)
Панель Металл Металлическая отделка
Внешний вид Интерьер Внешний вид Интерьер
Профиль Стд.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2024 © Все права защищены. Информация на сайте не является публичной офертой и несет только справочный характер, определяемой статьей 437 ГК РФ | www.hammer-shop.ru ©
