Электрический щит в доме, квартире это ключевой узел распределения электрической энергии, с функциями защиты и, иногда, учёта. Щиты продаются готовыми или делаются на заказ, как металлоизделие, а проще металлический шкаф.

К слову сказать, если вы занимаетесь строительством или ремонтом, не обязательно профессионально, вам рано или поздно, но обязательно понадобятся металлоизделия. Не факт, что вы сможете найти нужно вам изделие в готовом виде. В этом случае придётся искать компанию, которая производит изготовление металлоизделий на заказ. Плазменная резка, гибка металла на станках, сварочные и слесарные работы, вальцовка металла это всего лишь часть профессиональных работ, которые невозможно качественно выполнить ручным способом.

Собираются щиты, чаще, заранее по расчетной и монтажным схемам.

Наглядные схемы групповых распределительных щитов частного дома и квартир

Пример 1. Квартирный групповой электрический щит

На вводе в квартиру устанавливаем дифференциальное защитное устройство АВДТ. В нем нет защиты от короткого замыкания (сверхтоков). Маркировка данного выключателя ВД/63 с током отсечки 30 mA;

Последовательно с  ним ставим автомат для защиты от сверхтоков ВА/63 или дифференциальный автоматический выключатель «два в одном» АД63;

В щите запланировано несколько групповых цепей потребления. Это группы:

  • Группа освещения;
  • Группа розеток;
  • Группы защищены двумя автоматами ВА/63 на номинальный ток 16 Ампер.
  • Группа электрической плиты защищается автомат ВА/63 с номиналом 25 Ампер.

Как вариант, в щите может быть предусмотрена отдельная группа для стиральной машины, или другого мощного прибора, например, кондиционера. При такой схеме в щит ставится еще один автоматический выключатель на 16 Ампер.

наглядные схемы групповых распределительных щитов схема 1 квартира

Пример 2.

Схема распределительного щита частного дома

Смотрим вторую схему. Она несколько сложнее и подойдет для частного дома.

На вводе электропитания в дом ставим АВДТ без защиты от короткого замыкания (сверхтоков) марки ВД/63. Ток утечки дифференциального автомата 300 mA. Это стандартный номинал для общего дифференциального устройства всего дома. Не ставим ВД на 100 mA, чтобы избежать ложных срабатываний.

  • Группы освещения защищают три первых автомата;
  • Группы трех автоматов ВА/63 и дифференциальное защитное устройство ВД/63 ставим для защиты розеточной группы;
  • Трехфазный автомат ВА/63 и дифференциальный автомат ВД/63 защищают электроплиту или сауна.

Цепь из одного ВД/63 (без встроенной защиты от короткого замыкания) и 2-х автоматов ВА/63 защищают цепь сарая или другого здания на участке.

наглядные схемы групповых распределительных щитов схема 2 Частный дом

Пример 3. Квартирный щиток многоквартирного дома

  • Устройство дифференциальной защиты АД63 в этой схеме используется для защиты кухонных розеток. На кухне планируется использовать много бытовых приборов.
  • В квартире предусмотрена установка ванны с гидромассажем. Для неё выделяется отдельная группа, которая защищается дифференциальный автомат ВД/63.
  • Такие же автоматы установлены  для защиты комнатных розеток, стиральной машины и света в ванной и туалете.
наглядные схемы групповых распределительных щитов схема 3 большая квартира

Пример 4. Групповой распределительный щит индивидуального дома

  • Отличие схемы 4 от схемы 2 в выделении для всех потребителей отдельных групп. Такая схема распределения характерна для европейской электропроводки.
  • На все основные группы установлены АВДТ с током утечки 30 mA. Исключение сделали для групповых цепей освещения комнат. Не установлен дифф. автомат и на кондиционер.
наглядные схемы групповых распределительных щитов схема 4 частный дом

Пример 5. Схема группового распределительного коттеджа (большой квартиры)

Здесь все групповые цепи защищены устройством дифференциальной защиты без защиты от токов короткого замыкания ВД/63 с током отсечки 30 mA.

Электрические цепи санузла и других помещений повышенной влажности защищены АВДТ без защиты от токов КЗ марки ВД/63 с токами отсечки 10 mA. Малый ток отсечки обеспечит более надежную защиту от токов утечки.

наглядные схемы групповых распределительных щитов схема 5 коттедж

©Ehto.ru

Нормативные документы

ГОСТ Р 51628-2000: Щитки распределительные …

Статьи близкие по теме

  • Записи не найдены
Электросхемыгруппа электропроводки, квартирный щиток, распределительный электрический щит сборка, частный дом электромонтаж, щиток электрический дома, электросхема проводки, электросхемы проводки, электрощит квартиры

Схема сборки распределительного щитка: инструкция + фото

Содержание

  • 1 Схема сборки распределительного щитка в квартире
  • 2 Схема сборки распределительного щитка в частном доме

Чтобы электропроводка была безопасной и смогла выдержать нагрузку вам необходимо изучить схему монтажа электрического щитка. На проекте обязательно должно быть обозначена вся иерархия. Схема сборки распределительного щитка является достаточно простой.

Кроме этого, на всей автоматике обязательно должен быть изображен весь номинал и класс защиты. Теперь настало время изучить наглядные схемы распределительного щита частного дома, квартиры или коттеджа. Если вам будет интересно, тогда можете прочесть про схему подключения розетки на 380 Вольт.

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

  1. Автоматического выключателя, который имеет два полюса.
  2. Счетчика электроэнергии.
  3. УЗО.
  4. Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления, тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

  1. Корпус распределительного щитка.
  2. Нулевая шина.
  3. Заземляющая шина.
  4. Гребенка для соединения выключателей.
  5. Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Схема сборки распределительного щитка в частном доме

Если вы проживаете в частном доме, тогда вам следует знать, что ваша сеть может быть однофазная и трехфазная. В первом случае провести монтаж нужно так же как и в однокомнатной квартире. Ниже мы предоставили простейший вариант подключения щитка жилого дома:

Эта схема распределительного щитка частного дома на 220 Вольт на вводе имеет:

  1. Двухполюсный выключатель.
  2. Электросчетчик.
  3. УЗО.
  4. Однополюсные автоматические выключатели.

Если к вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет иметь другой вид. В нее можно будет добавить потребителей из пристроек. В этом случае ваш щиток будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

Схема распределительного щита частного дома на 380 Вольт, с использованием УЗО:

Вот подробная инструкция к этой схеме:

Для снабжения гаража электричеством была выведена отдельная линия. Она имеет собственные устройства защитного отключения. Остальные два автомата будут отвечать за розетки и освещение гаража.

Если в вашем доме есть трехфазные потребители, тогда их будет лучше подключить через трехфазный автомат и УЗО, которое имеет 4 полюса. Если этих приборов нет, тогда вы можете воспользоваться схемой, которая размещена ниже:

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома.

Читайте также: схема разводки проводки в однокомнатной квартире.

Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдерживать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению чертежа схемы распределительного щита. На этом проекте должна быть указана вся иерархия автоматических выключателей и УЗО, вплоть до группы розеток.

Кроме того, номинал должен быть указан на всей защитной автоматике. Далее мы предоставим читателям сайта ЭлектроЭксперт наглядные схемы распределительного щита в частном доме, квартире и коттедже.

  • Квартира
  • Частный дом

Квартира

Итак, если квартира старой постройки и к тому же однокомнатная (например, хрущевка), то схема разводки электропроводки будет выглядеть так:

Однолинейный Проект

Как видите, в этой схеме подключения распределительный щит не имеет шины РЕ, потому что в старой хрущевке заземления нет. Что касается элементов электрической цепи, то она состоит из двухполюсного автоматического выключателя, электросчетчика (Меркурий 201), УЗО и групповых автоматов. Одна машина обслуживает группу освещения, вторая – розетки, а третья – стиральную машину. Если у вас есть контур заземления, то электрическая схема щитового узла в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной сети электроснабжения запрещена согласно ПУЭ п. 1. 1.7.80 (см. главу 1.7) и ряд других нормативных документов, поэтому данный вопрос вызывает много споров. У каждого специалиста есть свое мнение на этот счет. С одной стороны, совмещенный защитный и рабочий проводник не порвать, с другой стороны, без УЗО вообще не будет шансов выжить, если «хорошо» вписаться в «фазу». Установка УЗО в двухпроводной электросети допустима в качестве временной меры с будущим переходом на полноценную сеть с заземляющим защитным проводником (РЕ) типа — TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шины. Четвертым элементом проекта является гребенка, соединяющая автоматические выключатели. (5) — однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну и (6) — групповые автоматы (3 на 16 Ампер и 1 на 25, для варочной панели) На вводе одно- установлен полюсный автоматический выключатель номиналом 40 Ампер. Нижний ряд электрической цепи состоит из бытовых потребителей — группы освещения, розеток и мощных электроприборов (в нашем случае плит).

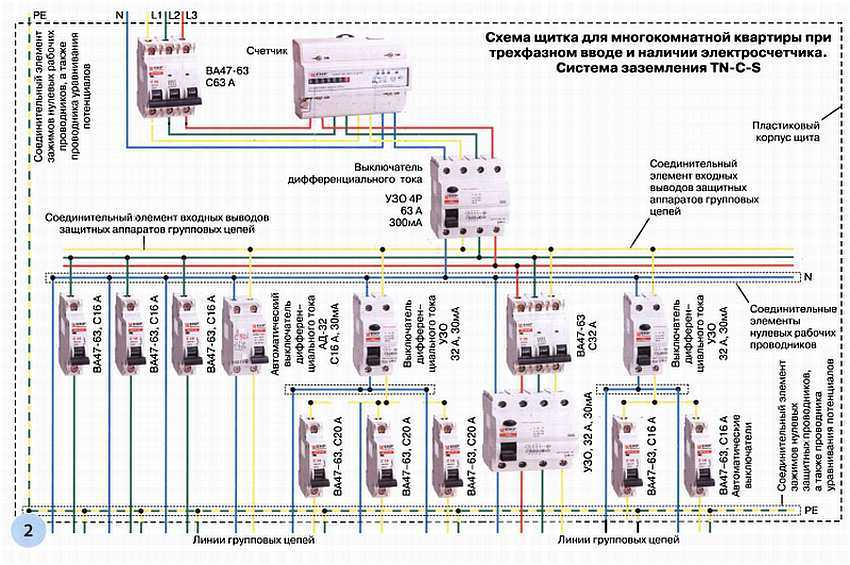

Ну и еще просторные квартиры с электроотоплением и группой мощных потребителей электроэнергии. В этом случае электрическая схема вводно-распределительного щитка будет серьезнее, а количество автоматов не уступает частному дому. Итак, вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электроэнергии должна быть трехфазная сеть (380В) и на вводе соответственно трехполюсная 63 Ампера автоматический выключатель. В остальном имеется УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от назначения), ну и отдельное устройство защитного отключения для электропроводки в санузле, с утечкой ток не более 30 мА, согласно ПУЭ п. 7.1.38.

Современное решение — система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта для защиты от протечек нужно прокладывать отдельный кабель в ванной, от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

Также напоминаем, что для питания электроплиты следует использовать кабель с сечением токопроводящих жил не менее 6 квадратных метров. мм, согласно СП 256.1325800.2016 стр. 10.2 (СП ​​31.110 — п. 9.2). При этом учитывайте реальную мощность электроплиты и проверяйте, хватит ли 6 квадратных метров. сечения мм.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и приступайте к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть как однофазная, так и трехфазная сеть электроснабжения. В первом случае схема электропроводки будет аналогична проекту электроснабжения однокомнатной квартиры. Самый простой вариант подключения щитка для жилого дома будет выглядеть так:

В данной схеме щита частного дома 220В на вводе устанавливается двухполюсный выключатель, затем подключается электросчетчик, за ним УЗО и группа однополюсные автоматические выключатели. Все достаточно просто и в то же время по ГОСТу, ПУЭ и требованиям других документов. Если на вашем участке подключена трехфазная сеть, то принципиальная схема узла щитка будет выглядеть иначе. К нему уже можно добавить потребителей от хозяйственных построек – гаража, хозблока или даже бани. Щит, конечно, будет большой и с множеством ответвлений, поэтому для примера мы нашли довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://my.electricianexp.com/ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

Схема распределительного щитка частного дома на 380 В, с применением УЗО:

К этой схеме хотелось бы добавить небольшое описание:

  1. Отдельная линия отведена под гараж источник питания, защищенный устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещение гаража.
  2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключать через трехфазный автоматический выключатель и четырехполюсное УЗО, как показано в примере выше. Если трехфазных электроприборов нет, можно воспользоваться проектом, представленным ниже.

Последние 2 цепи распределительного щита 380 Вольт можно использовать не только для питания индивидуального жилого дома, но и для питания просторного загородного коттеджа! Также рекомендуем посмотреть статью о том, как провести электропроводку в доме!

В завершение рекомендуем посмотреть полезное видео, в котором показано, как собрать электрощит по схеме:

Опубликовано: Обновлено: 27.05.2019 10 комментариев

Сборка электрощита – правила, схема и установка

Работы по сборке и соединению щита можно разделить на этапы. Каждый из них имеет свои правила и особенности. Придерживаясь их, можно собрать электрощит, обеспечивающий высокую степень энергозащиты.

Этап 1. Оценка и формирование потребительских групп.

На этом шаге необходимо выделить потребителей с наибольшей мощностью (2 кВт и более). К ним относятся электрические печи, плиты, водонагреватели, стиральные машины, пол с подогревом.

Таких потребителей рекомендуется подключать в отдельную группу.

Также рекомендуется создавать отдельные группы для освещения, розеток.

Для подбора оборудования необходимо суммировать данные о мощностях каждого потребителя (указаны в паспортах), а также добавить около 30% запаса прочности. По результатам расчетов выбираются комплектующие: коммутационные аппараты, автоматические выключатели, УЗО и др.

Этап 2. Планирование.

Готовая схема электрощита позволяет наглядно представить будущее расположение элементов в электрощите. Это облегчит процесс сборки, а также возможный ремонт или модернизацию. На схеме необходимо выделить группы пользователей, а также указать порядок подключения компонентов.

Шаг 3. Выбор электрощита и места установки.

На данном этапе осуществляется расчет, а также подбор оборудования, выбор места, а также покупка распределительной коробки. Этот этап подготовки является самым важным, ведь допущенные ошибки могут повлиять на конечный результат. Коробка переключателя должна быть выбрана в следующей последовательности:

3.1. Подбор комплектующих по группам потребителей и расчет количества модулей.

По нарисованной схеме необходимо точно определить, какое оборудование потребуется и какой мощности. Вот основные элементы, которые установлены в электрощите:

  • Пусковой выключатель служит для подачи питания на щит, а также позволяет быстро отключить подачу питания.
  • Счетчик — измеряет потребляемую электроэнергию.
  • Реле напряжения — защищает техника от чрезмерных скачков напряжения.
  • Приборы измерительные (вольтметр, амперметр) — эти приборы подключаются при необходимости визуально контролировать напряжение и силу тока. При установке реле напряжения ЗУБР или многофункционального реле ЗУБР дополнительные измерительные приборы не требуются. Автоматические выключатели
    устанавливаются для защиты от замыкания и перегрузок. Например, потребители мощностью 2 кВт и более подключаются через автоматический выключатель на 25А или 32А. Для подключения розеток и линий освещения достаточно автоматов на 10А или 16А.
  • УЗО или дифференциальный выключатель является необходимым элементом защиты от утечки (поражение электрическим током). Желательно поставить GFCI на каждую выделенную линию.
  • Также для подключения потребуются специальные планки, клеммы, шины, кабели и т.п.
  • После того, как список компонентов определен, нужно рассчитать, сколько места они будут занимать и какой размер платы нужен. Размеры элементов стандартны и определяются количеством модулей – 1 модуль равен 17,5 мм. Также должно быть свободное место для будущих обновлений.

Необходимо обратить внимание на качество элементов, которые будут установлены в электрощите. Не следует приобретать дешевые некачественные изделия, так как от этого зависит не только стабильность электроснабжения квартиры или дома, но и энергобезопасность. DS Electronics — производитель высококачественных реле напряжения ЗУБР и многофункциональных реле. На все реле ЗУБР распространяется гарантия 5 лет.

3.2. Выбор места установки.

Часто строители предусматривают специальную нишу для установки распределительного щита, но если это не так, то придется либо делать это самостоятельно, либо использовать навесные модели.

При выборе места нужно учитывать, что к нему должен быть свободный доступ. Не размещайте его в шкафах или любой другой мебели. Также доска должна быть достаточно удалена от различных отопительных приборов, газового оборудования или других легковоспламеняющихся материалов. Рекомендуемое расстояние от пола до доски – 1,5-1,7 м, до дверного проема – не менее 15 см.

3.3. Выбор электрощита.

Размер короба должен соответствовать расчетному значению по количеству модулей, а также размеру ниши. Распределительная коробка может быть изготовлена ​​из металла или негорючей пластмассы. При покупке обязательно проверяйте наличие паспорта и сертификата, в которых указаны данные о производителе, материалах, правилах эксплуатации и т.д.

Шаг 4. Непосредственная сборка электрощита.

Обычно распределительная коробка оснащается специальными съемными направляющими, к которым крепятся DIN-рейки для установки оборудования.

Предварительную сборку удобно делать на столе.

Для монтажа оборудования чаще всего используют линейные или групповые схемы подключения.

Линейная схема означает размещение элементов друг за другом. Он прост в реализации, но в случае аварии будет сложно установить источник неисправности.

При групповом подключении модули подключаются группами к каждой линии потребителя. Такая схема сложнее в сборке, но позволяет сразу определить проблемную зону по работавшей машине.

Элементы платы собирать в следующем порядке:

  1. Установка и фиксация модулей на DIN-рейки по предварительной схеме.
  2. Подключение элементов к пусковому выключателю с помощью клеммной колодки.
  3. Подключение фазы кабелями с наконечниками.
  4. Установка нулевой шины.
  5. Проверка надежности соединения с помощью отвертки.
  6. Подключение вводного выключателя к источнику питания и проверка правильности срабатывания элементов.
  7. Проверка напряжения на элементах мультиметром.

Этап 5. Установка электрощита и его подключение.

Монтаж электрощита производится после завершения всех пыльных ремонтно-отделочных работ. Коробка фиксируется в выбранном месте, внутри фиксируются направляющие с DIN-рейками и оборудованием с помощью саморезов.
