Схема подключения автоматов в щитке в частном доме: Как правильно собрать электрический щиток: схемы, что купить для щитка, монтаж, подключение

Схема Подключения Щитка Частного Дома

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам!

Для определения необходимого числа надо сложить размеры всех элементов схемы в модулях, с учётом запаса на расстояние между деталями.

Организация точки ввода

Рассчитать нагрузки на каждую группу по мощности каждого прибора. Далее, через кросс-модули разделяете нагрузку на диффы. Вариант 5 В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.

Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.

Электрощиток должен быть на виду.

Схема сборки распределительного щитка является достаточно простой. При его срабатывании отключается вся квартира, дом и т.

Частный дом

Далее, через кросс-модули разделяете нагрузку на диффы. Какие бывают схемы и что на них указывается На схеме должно быть указано всё, начиная от вводного автомата, до конечных выключателей на линиях.

Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.

Количество модулей и наполнение ящиков Корпуса продаются с установленными din-рейками на определённое число модулей, оно указано в наименовании изделия. Использовать такое изделие проще, но его стоимость достаточно высока. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Для двух-трёхкомнатных квартир такая схема расширяется на нужное количество линейных автоматов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.

Вариант 2 Данный вариант щита является аналогичным предыдущей схемы. Для примера. Для примера возьмём тоже однокомнатную квартиру с электроплитой на кухне.

И все это одни аппаратом. В данном варианте фаза и ноль подаются на вводные контакты УЗО.

Порядок работы: выдавливаем пластины или снимаем заглушки; обрезаем гофротрубу кабелей у стенок бокса; заводим внутрь корпуса щита подводящий кабель питания так, чтобы он оказался возле крепления автомата ввода, то есть в верхнем левом углу; прикладываем кабель к проушине или другому крепежному элементу, фиксируем стяжкой; маркируем по изоляции или термоусадке. Это освобождает место для дополнительных элементов. Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

Содержание

Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов.

Поэтому в схеме электрощита отсутствует заземляющая PE-шина.

Это позволяет не освобождать холодильник от запасов на время отпуска или командировки и одновременно обесточивать всё остальное для безопасности. После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Мы постараемся прояснить для Вас все вопросы и указать на подводные камни.

Сегодня вы узнаете: какие требования предъявляются к конструкции электрических щитков; какими устройствами должны оснащаться электрические щитки, и какие функции выполняет устанавливаемое оборудование; как обеспечить селективность домашней электроустановки; как выбрать защитное устройство по его рабочим характеристикам; в какой последовательности осуществлять подключение защитных устройств УЗО, дифавтоматы, автоматические выключатели АВ. Если рабочих линий больше, чем на схеме, например, есть ещё гараж и мастерская, то добавляем автоматы для них и устанавливаем дополнительные УЗО для защиты от утечек тока из-за пробоев на корпус и повреждения проводки.

См. также: Гост прокладка кабелей в земле

Пример составления схемы электропроводки в частном доме

Чтобы вам были понятны обозначения и состав монтажной схемы. После вводного автомата необходимо установить УЗО. На панель — трёхфазную, на шкаф чаще всего однофазную, с установкой соответствующих автоматов и УЗО. Пример схемы подключения вводного электрощита в частном доме на в: В частных домах для электропроводки часто устанавливают распределительные щиты на В.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Простая схема подключения электрощита частного дома 15 кВт

В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. При явном КЗ срабатывает уже не тепловой, а электромагнитный расцепитель. Нужные отверстия выдавливаются по перфорированным линиям.

Схема распределительного щита в частном доме и квартире

Чтобы электропроводка была безопасной, удобной в обслуживании и к тому же способной выдержать нагрузку от всех электроприборов жилья, необходимо правильно подойти к составлению схемы распределительного щита. На этом проекте должна быть обозначена вся иерархия автоматических выключателей и УЗО, вплоть до розеточной группы. Помимо этого, на всей защитной автоматике должен быть указан номинал. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

• Квартира
• Частный дом

Квартира

Итак, если квартира старой постройки и, к тому же, однокомнатная (к примеру, хрущевка), тогда проект расключения электропроводки будет выглядеть следующим образом:

Однолинейный проект

Как Вы видите, в данной схеме подключения распред щитка нет PE шины, т.к. в старых хрущевках заземление отсутствует. Что касается элементов электросхемы, она состоит из двухполюсного автоматического выключателя, счетчика электроэнергии (Меркурий 201), УЗО и групповых автоматов. Один автомат обслуживает группу освещения, второй — розетки, ну и третий – стиральную машину. Если же у Вас присутствует контур заземления, тогда электрическая схема сборки распределительного щита в квартире будет выглядеть так, как показано в примере ниже.

Важно! Установка УЗО в двухпроводной электросети запрещена согласно ПУЭ п. 1.7.80 (см. Главу 1.7) и ряде других нормативных документов, поэтому этот вопрос вызывает множество споров. У каждого специалиста своё мнение на этот счет. С одной стороны совмещенный защитный и рабочий проводник рвать нельзя, с другой стороны без УЗО вообще никакого шанса на выживание не будет, если вы «хорошенько» влезете в «фазу». Установка УЗО в двухпроводную электросеть допустима как временная мера с будущим переходом на полноценную сеть с заземляющим защитным проводником (PE), типа – TN-C-S, TN-S.

Пунктиром (1) обозначен корпус распределительного щита, (2) и (3) это нулевая и заземляющая шина. Четвертый элемент проекта – гребенка, которая соединяет автоматические выключатели. (5) – однофазное УЗО на 40 Ампер и ток утечки 30 мА, ну а (6) – групповые автоматы (3 по 16 Ампер и 1 на 25, для подключения варочной панели). На вводе установлен однополюсный автоматический выключатель, номиналом 40 Ампер. Самый нижний ряд электросхемы состоит из квартирных потребителей – группы освещения, розеток и мощных электроприборов (в нашем случае плиты).

Ну и бывают еще просторные квартиры с электрическим отоплением и группой мощных потребителей электроэнергии. В этом случае электросхема вводно-распределительного щитка будет более серьезной и по количеству автоматов не уступающей частному дому. Итак, к Вашему вниманию схема распределительного щита для квартиры улучшенной планировки:

При таком количестве потребителей электричества должна быть трехфазная сеть (380в) и на вводе, соответственно, трехполюсный автоматический выключатель на 63 Ампера. В остальном, дальше идет УЗО на 40 Ампер, группа автоматов на 16 и 25 Ампер (в зависимости от предназначения), ну и отдельное устройство защитного отключения для электропроводки в ванной комнате, с током утечки не больше 30 мА, согласно ПУЭ п. 7.1.38.

Также напомним, что для питания электроплиты должен применяться кабель с сечением токопроводящих жил не менее чем 6 кв. мм, согласно СП 256.1325800.2016 п. 10.2 (СП 31.110 – п. 9.2). При этом учитывайте реальную мощность электрической плиты и проверяйте достаточно ли 6 кв. мм. сечения.

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам! О том, как собрать распределительный щит своими руками, мы уже рассказывали!

Частный дом

В частном доме может быть, как однофазная, так и трехфазная электросеть. В первом случае электрическая схема монтажа будет аналогична проекту для электроснабжения однокомнатной квартиры. Простейший вариант подключения щитка для жилого дома будет выглядеть так:

В этой схеме распределительного щита частного дома на 220 В на вводе стоит двухполюсный выключатель, далее подключен электросчетчик, после него – УЗО и группа однополюсных автоматических выключателей. Все довольно просто и в то же время по ГОСТ, ПУЭ и требованиям остальных документов. Если к Вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет выглядеть иначе. В нее уже могут быть добавлены потребители из пристроек – гаража, хозблока либо даже бани. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант. О том, как собрать трехфазный щит, читайте в статье: https://samelectrik.ru/instrukciya-po-sborke-trexfaznogo-elektroshhita.html.

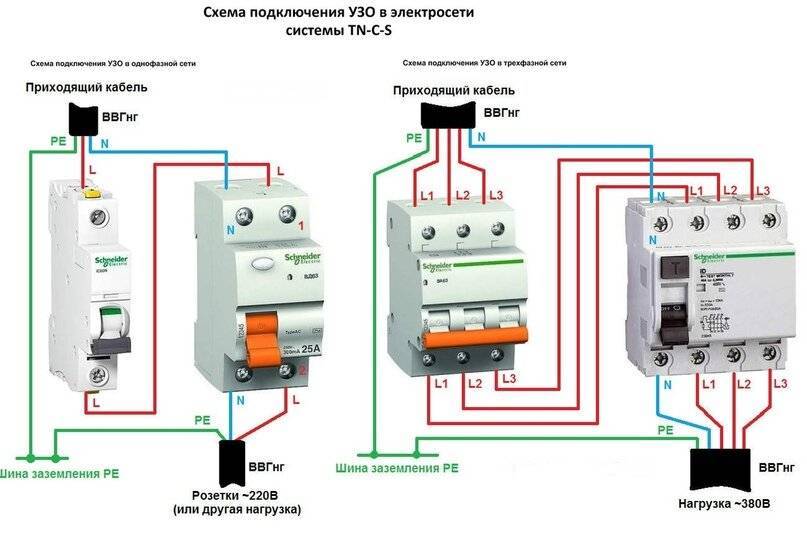

Схема распределительно щита частного дома на 380 В, с использованием УЗО:

К этой электросхеме хотелось бы добавить небольшое описание:

1. Для гаражного электроснабжения отведена отдельная линия, защищенная устройством защитного отключения. Остальные два автомата устанавливаются на группу розеток и освещения гаража.
2. Если в доме есть трехфазные потребители электроэнергии, их лучше подключить через трехфазный автомат и четырехполюсное УЗО, как показано в примере выше. Если же трехфазных электроприборов нет, можете воспользоваться проектом, предоставленным ниже.

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома, но и для питания просторного загородного коттеджа! Рекомендуем также просмотреть статью о том, как провести электропроводку в доме!

Напоследок советуем просмотреть полезное видео, в котором показывается, как собрать электрический щит по схеме:

Распределительный щит в частном доме своими руками

Содержимое статьи:

• Распределительный щит в частном доме своими руками
• Электрощит для дачи/гаража — наглядно, просто, для всех
• 5 вариантов трехфазной схемы распределительного щита.
• Сборка электрощита в частном доме своими руками
• Вступление
• Об электрощите частного дома
• Сборка электрощита в частном доме — общие понятия, которые нужно знать
• Вводной щит
• Распределительный щит (ЩР)
• Подготовка к сборке щита
• Что такое модуль в щите
• Установка оборудования в щит
• Вывод
• Однофазная схема распределительного щита — 5 разных вариантов
• Вариант 1
• Вариант 2
• Вариант 3
• Вариант 4
• Вариант 5
• Как собрать электрощиток своими руками
• Какие электроприборы должны находиться в щитке

Электрощит для дачи/гаража — наглядно, просто, для всех

В предыдущей статье по электрике (Автосервисная электрика — быстро, правильно, дешево) я показал как всё бюджетно но качественно сделал в 3-х фазной мелко-промышленной сети. После чего в комментариях пошли просьбы рассказать еще. Логично сделать это на примере квартирной/дачной/гаражной электрики. Ну собственно, вот оно…)))

Наступило лето и у многих встал вопрос с безопасным электроснабжением своих дач электричеством. А в чем собственно тут дело? Ну например в том что если это сделать неправильно, дача сгорит и хорошо если не с вами. Но тут есть нюанс…

Дачи в основном располагаются на землях СНТ, т. е. там где по определению нет никакого контроля ни за чем. Соответственно местные специалисты этот как правило безрукие алкаши. Так же СНТ это всегда заповедник ценового беспредела, где цены в 3 раза выше чем в столице России, а качество при этом разве что на уровне коровника (касается всего что связано со строительством). Т.к. эта статья непосредственно про электрощит, цен на проводку мы касаться не будем, а вот щита… Типовое что вы получите за 5000-7000р от местного электрика — три дешевых кое как прикрученных автомата, с гордым названием — электрощит (правильно — электроshit).

Т.е. это как раз тот случай когда лучше сделать самому чем доверить это непроверенному 3-м лицу, который называет себя электриком но по факту даже близко им не является. Тем самым все будет сделано гораздо качественней и надежней, а так же будут сэкономлены немалые деньги (фактически цена всего щитка!).

Как появилась эта статья

Знакомый видеоблогер под Ярославлем строит себе бюджетный мини-дом. Пытается прикидываться нищебродом, но у него плохо получается, то недешевые окна закажет, то на iEK щиток откажется собирать. Расточительный нищеброд короче.)))

В ходе строительства ему естественно понадобился простой однофазный электромонтаж. Найти наемных электриков он даже не пытался, поскольку заведомо в них разочаровался заглянув в чужие щитки, что к сожалению является вполне стандартной ситуацией для России вне зависимости от региона (90% электриков — быдло). В итоге он решил все делать сам, при этом не имея опыта и знаний. Естественно он обратился за советом ко мне. То что вы сейчас видите, по сути та инструкция которую я писал для него.
Для вас я покажу все это наглядно на тех же комплектующих, чтобы при желании вы могли легко собрать себе такой же.

!Все что вы делаете сами — вы делаете на свой страх и риск, отвечать за всё это только вам! Помните об электробезопасности (изучите в соответствующей литературе) и пользуйтесь здравым смыслом!

Техническое задание (ТЗ):

— высокая степень защиты и надежность

— простая и быстрая реализация (без спец инструмента)
— небольшой бюджет

Чтож, все более чем ясно, делаем!

Schneider Electric Easy 9 на 12 модулей. Качественный, дешевый, простой в работе, всё необходимое в комплекте.

Автоматы и УЗО:

Вводной — ABB Sh302L C25

Свет — ABB Sh302L C10
Розетки — ABB Sh302L C16

Автоматы двухполюсные (2Р), токовая характеристика С. Номинал вводного автомата зависит от выделенной мощности для вашего подвода, а так же от несущей способности вашего вводного кабеля (от столба). В щите что тут на фото — 25 ампер.

При условии что провода качественные (ВВГнг-LS либо NYM): розетки — 2.5мм2, свет — 1.5мм2.
Автоматы на розеточные группы — строго 16А. Автоматы на световые группы — 6-10А (в данном случаи 10А). Количество линии в соответствии с вашими потребностями.

УЗО — ABB Fh302 AC-25/0,03

Электромеханическое УЗО тип АС, срабатывание по току утечки — 30ма. Мощность УЗО в соответствии с рекомендациями АББ, номиналом вводного автомата или выше — 25А в данном случае. Тот факт что оно электромеханическое, позволяет подключать его с любой стороны и без соблюдения фазировки.

Гребенки для соединений:

ABB PSH 2/12 (“родные» для этой линейки автоматики). Это двухмодульные гребенки, которые соединяют как фазовый так и нулевой полюс автомата.

Для этого щита потребуется две штуки.

На фото я использовал более продвинутые ABB PS 2/12, ибо они маркированы по фазно и будут наглядней для вас.

Автоматика ABB серий SH/FH – возможно самая подделываемая на рынке России. Покупать такую можно только и исключительно в крупных специализированных электро магазинах (никаких рынков!).

Данная сборка продемонстрирована именно на автоматике АББ. При использовании какой-либо другой автоматики сборка и конфигурация может/будет отличаться.

Устанавливаем автоматы на дин-рейку, и отмеряем нужные длинны гребенок.

Укорачивание гребенок это единственный «сложный» процесс в данном щите. Это лучше не делать в собранном виде, ибо медная стружка забьется в щели в самой гребенке, что может в последствии вызвать короткое замыкание. Посему резать их лучше в разобранном виде, вынув из них медные токоведущие части, с последующим удалением всех стружек, чтобы они в частности не попали а автоматы.

Чтобы вынуть медь, достаточно просто сдвинуть ее вбок, предварительно запомнив как оно стояло (сфотайте на телефон). Пилить/резать все это лучше всего мелким ножовочным полотном по металлу.

Как нарезали и почистили от стружки, ставите обратно медные шины и устанавливаете гребенки так чтобы они соединили вводной автомат и узо, а далее узо с остальными автоматами.

У узо есть соответствующие гнезда для гребенки, туда ее и запихиваете, тогда как у этих автоматов один ввод, ошибаться тут негде.

Лишь следите за тем что каждый шип гребенки зашел именно между контактом и прижимной скобой автомата, а не под прижимную скобу (такое бывает когда болты автомата закручены до того как в него что-то вставили).

Если вы взяли ящик с запасом (для дальнейшего расширения), то хорошим завершающим штрихом являются удержатели модулей, будь то дорогие и крутые Entrelec (АBB, серые), или дешевые iEK (металлические блестящие). В данном случае нужды в них нет.

Плотно затяните все болты и… готово!

Осталось только промаркировать всё удобным способом и поставить в дом/гараж, подключить к нему ввод (лучше при помощи электрика) и отходящие линии.

Соответствует ли это ТЗ?

Высокая степень защиты и надежность.

Благодаря 2Р автоматам данный щит не фазирован. Можно сколько угодно путать ноль и фазу местами, как на вводе так и на выводе — защите без разницы. Именно по этому и была выбрана такая схема, в ней невозможно ошибиться.

Щит имеет адекватные номиналы для отводящих линий, что обеспечит их защиту от кз и перегрузки.

В щите присутствует надежное групповое электромеханическое УЗО, которое обеспечивает как противопожарную функцию так и защиту от поражения электрическим током при косвенном прикосновении (тип АС) — т. е. от поражения электрическим током при прямом прикосновении к фазовому проводу/контакту. Смертельные нарушения работы сердца наступают как правило после 50ма тока при напряжении 220/230 вольт, так что с УЗО с током срабатывания 30ма шансы выжать в значительной степени увеличиваются.

Т.к. после узо стоят именно 2Р автоматы, в случаи утечки тока по одной из линий (т. е. срабатывание узо) очень легко диагностировать где именно утечка, путем последовательного включения/отключения автоматов с целью поиска неисправности. Это опять же одна из причин по которой выбраны именно 2Р автоматы. Со стандартными 1Р так не получится.

Благодаря использованию оригинальных гребенок с большой контактной площадью, никаких проблем с контактом быть не может (если конечно не забыть их затянуть!). Большая площадь проводника (10мм2) позволяет использовать гребенки до токов вплоть до 63А.

Простая и быстрая реализация (без спец инструмента).

У меня самого есть весь необходимый базовый инструмент, посему я могу собирать что угодно и как угодно.

Но так отнюдь не у всех, и именно по этому я и выбрал такой способ расключения. Для сборки представленного щита нужны лишь эти два инструмента: отвертка на крест и ножовка по металу. Минимальней не бывает! 🙂

Так что ДА, простая и быстрая реализация.

Небольшой бюджет.

Да, ибо тут использовался дешевый бокс и недорогая автоматика АББ серии SH и FH. Все надежное и необходимые функции выполняет, а значит и тут успех. 2Р соединительные гребенки хоть и не дешевые, но зато на все 100% себя оправдывают когда речь заходит о безопасности а так же удобстве в работе.

В зависимости от региона России (где вы все это будете покупать), такой щит обойдется в районе 5000р, что очень адекватно для вещи которая способна защищать вас и ваше имущество 20+ лет.

Совсем нет денег?

Тогда тоже самое, но вот так, и при этом моножилой если вам нечем обжать НШВИ наконечники на мягкие ПуГВ провода.

Вот и получился простой но надежный и качественный щиток. Если хотя бы такой был в каждом доме России, пожаров и смертей из-за неисправностей в электропроводке было бы в 10-ки раз меньше. Если у вас уже имеется некая проводка, но нет ее надежной защиты, имеет смысл этим озаботится в кратчайшие сроки. Естественно лучше найти опытного электрика, но если с этим никак, все что выше вам поможет.

Что можно улучшить/добавить? Из недорогих но нужных опций — реле напряжения. Это я продемонстрирую на примере квартирного щита в следующих статьях.

Видео с реализацией:

Для наглядности процесса сборки, можете посмотреть это видео. Это щиток как раз для того домика из-за которого все это и было написано. Щиток там точно такой же с поправкой на: размер бокса (18 модулей) вводной номинал (32А), мощности УЗО (40А) и количеством отводящих линий (5 а не 4), вот оно в реальной жизни…

А как же гараж?

Да легко, он и в гараж великолепно встанет. Единственное что лучше тогда заменить — бокс на тот что со степенью защиты IP55-65. Примеры — ABB Mistral 65, Schneider Electric Kaedra IP65, или бюджетный IEK КМПн IP55.

———————————————————————————————————————————-

Почему я опять не писал много и развернуто? Все просто — всё сложное будет в следующей статье про электрику в многоквартирных домах, в которую просто так лазить нельзя (совершенно другой уровень нежели чем у дачной или гаражной).
———————————————————————————————————————————-
Все остальные статьи по электрике вы найдете — ТУТ.

Если у кого-то есть вопросы, я Qirex-RD отвечу на них в комментариях.

5 вариантов трехфазной схемы распределительного щита.

Все распределительные щиты должны выполнять 3 основные задачи:

защита кабеля от перегрузок и КЗ

С этой целью в щитах монтируются автоматические выключатели. Они в первую очередь предназначены именно для защиты кабеля, а не подключенного к ним оборудования, как многие до сих пор думают.

защита человека от поражения электрическим током

Обеспечивается она путем установки УЗО или дифф.автоматов.

защита техники от перепадов напряжения

К сожалению, в наших сетях зачастую происходят скачки напряжения. Автоматы на это не реагируют, так как просто не рассчитаны на такую защиту.

УЗО также не приспособлено на срабатывание от перенапряжения. Для этого понадобятся модульные реле напряжения или УЗМ – устройства защиты многофункциональные.

На них выставляются определенные верхние и нижние пределы по напряжению. Как только произошел скачок, или наоборот резкое снижение параметров эл.сети, данное реле (УЗМ) срабатывает и отключает питание.

Чем же отличается сборка 3-х фазного щита, с условием обеспечения вышеперечисленных задач, от сборки однофазного? Понятно, что однофазный на порядок проще трехфазного.

Там есть только единственная фаза, ноль и защитное заземление. В 3-х фазном, к вам в щит приходит те же ноль, защитное заземление и уже 3 фазы.

С одной стороны это дает вам возможность подключать гораздо большую нагрузку, и получить у энергопередающей организации большую мощность для подключения. Но с другой стороны, это всегда несет и большие затраты, плюс необходимость грамотного распределения этой самой нагрузки.

Причем не по своей вине или вине энергоснабжающей организации, а именно из-за вас.

Есть множество вариантов сборки и комплектации трехфазных щитков. Не будем рассматривать самые простейшие с минимальным количеством вводного оборудования.

Выберем более сложные по комплектации, но в тоже время достаточно универсальные. В связи с резким увеличением количества эл.приборов в наших квартирах и домах, они в последнее время приобретают все большую популярность.

Преимущества:

каждая линия защищена как от КЗ, перегрузок, так и от утечек. И все это одни аппаратом.

проще установить проблемную зону при повреждениях

отсутствуют нулевые шины

у вас полная свобода в группировке аппаратов в щите

легко распределять нагрузку по фазам

большие габариты щита и большое количество модульных устройств (от 72шт и более)

очень дорого

Дифференциальный автомат это оборудование, которое ставится на отдельную линию, как обычный автомат, но еще включает в себя и защиту от утечек (дифф.защиту).

Это хоть и самый лучший вариант, но и самый дорогой. Поэтому используется крайне редко.

Условно говоря, сколько у вас будет отходящих групповых линий, столько же понадобится дифф. автоматов.

При этом, чтобы при возможных авариях понять, от чего отключился такой автомат, от утечки или КЗ, рекомендуется использовать модели с индикацией причины срабатывания.

В начале схемы монтируется вводное устройство – рубильник. С него пускаете питание на реле напряжения.

Далее, через кросс-модули разделяете нагрузку на диффы. На каждый автомат пускаете по одной фазе.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую.

Если вы не ограничены бюджетом, то это самый лучший вариант сборки и комплектации трехфазного щитка.

Преимущества сборки:

требуется щиток небольших размеров (от 54 до 72 модулей)

не наглядная группировка линий

невозможность простого внесения изменений в перераспределении нагрузки по фазам

наличие нулевых шинок

Это один из простых и наиболее распространенных вариантов сборки и проектировании трехфазных щитков. Объясняется это конечно его дешевизной по отношению к остальным.

Однако это все предварительное деление. Так как реального потребления никто не знает. И только со временем, путем замеров можно увидеть фактическую картину. А она может существенным образом отличаться от ранее спроектированной.

И чтобы хоть как-то подравнять нагрузки, приходится переделывать чуть ли не половину всего щитка. Оставите как есть, и обязательно в будущем столкнетесь с проблемами:

• перекос напряжения

• нагрев нулевой шинки с возможным отгоранием ноля

• перегруженные автоматы и последствия этого

Есть еще более упрощенный вариант данного способа комплектации.

Преимущества:

самый дешевый вариант

щит малого размера (до 32 модулей)

Недостатки:

практически отсутствует группировка линий

отсутствует возможность изменения нагрузки по фазам

присутствуют нулевые шины

возможно ложное срабатывание УЗО

Здесь используется всего одно УЗО на вводе (кроме не отключаемых потребителей) и уже далее, нагрузка распределяется через однополюсники. Согласно п.7.1.83 ПУЭ вы можете быть ограничены в выборе количества подключаемых линий.

Если же проигнорировать данное правило, то вполне вероятны ложные срабатывания УЗО. При этом вы долго будете ломать голову прикидывая, сработало оно от защиты или же ложно.

Поэтому лучше искать промежуточные варианты комплектации трехфазного щитка.

Преимущества:

возможность легко распределять нагрузку по фазам

наглядная группировка линий

удобное подключение питания и отходящих проводников

отсутствие нулевых шинок

габаритные размеры щитка (от 96 до 144 модулей)

относительно дорого

Когда вы собираете щит по первому варианту на дифф.автоматах, вы пропускаете через него фазный и нулевой проводник. Плюс отпадает необходимость в УЗО.

Если по экономическим причинам вы не можете себе позволить дифференциальные автоматы, группировать отходящие линии все равно придется на УЗО.

Однако для того, чтобы впоследствии все было ремонто-пригодно и легко вносились изменения в схему без ее кардинальных реконструкций и перемонтажа проводов, вместо обычных однофазных модульных автоматов достаточно применить двухполюсные.

Внешне они выглядят как собранные воедино два одинарных модульных однополюсника.

Для сборки схемы соединяете между собой нули в той или иной группе 4-х полюсных УЗО. Через них пропускаете все фазы и далее пускаете их на кросс модули.
После чего фазы распределяются по автоматам.

Преимущества:

Сборка электрощита в частном доме своими руками

Вступление

Прежде всего, если вы приступаете к электромонтажным и любым работам с электричеством и электроустановочными изделиями, соблюдайте технику безопасности при работе с электричеством.

Об электрощите частного дома

Электрощит или иначе силовой щит это основа основ всего электрообеспечения частного дома. В электрощит подводится питающий кабель к дому, в щит сводятся все электрические цепи (группы) дома. В нем устанавливаются защитные устройства (УЗО) для защиты людей, и автоматические выключатели для защиты электропроводки групп освещения и групп розеток дома от перегрузки и короткого замыкания.

Кроме этого, в щите дома нужно предусмотреть установку автоматов защиты для силового оборудования дома, например, котла отопления, системы вентиляции, автоматики водоснабжения.

Оборудование для щита дома, а также для всего дома, лучше покупать в магазинах с качественными поставщиками. Например, водонагреватели нас на сайте https://grostal.ru/vodonagrevateli/ Интернет-магазина радиаторов, батарей, водонагревателей, вентиляционных решеток и всего что нужно для эффективного обогрева и проветривания помещений.

Сборка электрощита в частном доме — общие понятия, которые нужно знать

Чтобы собрать щит своими руками придется ознакомиться с некоторыми общими понятиями.

В предыдущем параграфе, я сказал, что в щит подводится вводной кабель и в нем распределяется электроэнергия по группам. Правильно, такие щиты называются, ВРУ (вводно-распределительные устройства). Ставятся они в выделенном помещении дома (щитовой), достаточно удобны, правда, громоздки.

Но не все, так радужно. Районные энергетические организации, которые будут принимать электропроводку дома, для подключения его к общей электросети требуют, и это по закону, разделять вводной щит и распределительный щит.

Вводной щит

Вводной щит или вводное устройство (ВУ) ставится на улице или столбе ВЛИ, от которой делается отвод к дому. В нем устанавливается счетчик учета, вводной автомат защиты, общее УЗО дома, грозозащитные разрядники и ограничители перенапряжений. Два последних устройства многие не ставят.

Вводное устройство (ВУ) должно закрываться, а для контроля, за счетчиком учета, в дверце должна быть предусмотрено окошко. Скажу больше. Многие делают ввод электропитания в дом следующим образом.

ВУ ставится на опоре ВЛИ. В ВУ не ставится счетчик учета. Счетчик учета выводится на стенку дома в отдельном боксе с окошком, со степенью защиты IP 55 под крышей или IP 65 на открытой стене. При таком монтаже, контролирующие организации энергосбыта могут прийти и, не мешая вам посмотреть показания счетчика учета.

Но все-таки, чаще делается так. На опоре ВЛИ, от которой делается отвод к дому, на высоте до двух метров, ставится металлический шкаф вводного устройства (ВУ) с полным набором оборудования и окошком для счетчика.

сборка электрощита в частном доме пример сборка электрощита в частном доме Схема

Распределительный щит (ЩР)

Распределительный щит (ЩР) или электрощит дома ставится в доме, желательно в отдельном помещении или закрывающемся закутке. В ЩР частного дома монтируются автоматы защиты и устройства защитного отключения. Для экономии места в щите и упрощении монтажа вместо тандема автомат + УЗО, ставятся дифференциальные автоматы (два в одном).

В зависимости от типа дома (кирпич или дерево) и месторасположения щита (подвал или этаж) выбирается металлический или пластиковый щит, встроенный щит или щит навесной.

Для деревянного дома больше уместен металлический навесной щит. Для каменного дома можно использовать навесной пластиковый бокс или металлический шкаф, а также можно установить щит встроенной установки.

Подготовка к сборке щита

Есть два варианта установки распределительного щита дома.

1. Щит собирается отдельно по заранее сделанной схеме или однолинейной расчетной схеме готового проекта.
2. Щит устанавливается на стену или в нишу в него заводятся провода групповых цепей. Монтаж и расключение кабелей электропитания групп, делается в уже установленном щите.

Оба способа имеют место быть.

Совет. Для частного дома, с постоянно пополняющимися электрическими группами, более уместен накладной распределительный щит, с запасными местами для монтажа дополнительных устройств защиты. Резервные группы никогда не помешают в частном доме.

Сборка и монтаж распределительного щита дома немыслимы без предварительных расчетов:

• Общей нагрузки, рассчитываемую по мощности каждой группы;
• Нагрузки на каждую группу, рассчитываемую по мощности каждого прибора дома;
• Точного определения мест установки приборов требующих защиту УЗО (постирочная, ванная, баня, кухня, детская).
• Для станков нужна установка магнитных пускателей, правда, их лучше вынести к самим станкам.

Что такое модуль в щите

Модуль в распределительном щите это место для установки одного однофазного автомата защиты. Каждый щит продается на определенное количество модулей. Перед покупкой щита вы должны точно знать, сколько и каких автоматов у вас будет стоять в щите. Перевести автоматы в модули, прибавить 6-9 модулей в запас и покупать соответствующий щит.

Сборка электрощита в частном доме

Для перевода оборудования в модули воспользуйтесь этой подсказкой:

• двухполюсной автомат это модуль,
• УЗО однофазное три модуля,
• УЗО трехфазное пять модулей,
• трехфазный автомат три модуля,
• трехфазный дифференциальный автомат шесть – восемь модулей.

Установка оборудования в щит

Оборудование щита ставится на специальные ДИН-рейки. Монтаж элементарен. Подробно в статье: Как установить автоматический выключатель.

Перед установкой, подпишите маркером, кокой группе принадлежит какое оборудование. Подписывайте и автомат и площадки под (над) модулями. Не забываем, на дверцу щита прикрепить, схему сборки щита.

Для соединения автоматов защиты со стороны питания, соединяются специальными гребенками. Они умешают количество проводов в щите и упрощают монтаж. Кстати, для расключения щита применяется одножильный медный провод ПВ3. В водном щите- сечением 6 или 10 мм 2 . В распределительном щите ПВ3 4 мм. Провод ПВ3 многожильный, поэтому требует установки обжимных наконечников. Без наконечников, контакт может со временем ухудшаться.

Вывод

Сборка электрощита в частном доме своими руками, работа не простая и ответственная. Но при последовательном подходе, тщательной подготовки и аккуратности выполнения работ позволят собрать и монтировать щит своими силами.

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током.

На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Как собрать электрощиток своими руками

Наличие электрического щитка в жилом помещении или на даче позволяет решить две проблемы сразу: распределить нагрузку по всему помещению и защитить приборы при авариях. Желательно, чтобы этим вопросом занимались компетентные организации, но если имеются кое-какие навыки обращения с электричеством, то установить электро-щиток и произвести его подключение – не составит большого труда.

Как правило, главный автомат и счетчик подключает электро-снабжающая организация, а вот после счетчика разводку можно делать самому, только перед пуском придется пригласить представителей этой организации, чтобы они все проверили и все измерили. Естественно, что это будет стоить некоторые деньги, но все же, обойдется гораздо дешевле, чем, если бы разводку и установку электро-щитка осуществляли люди из соответствующей фирмы.

Единственное условие – это знание норм и правил проведения подобных работ. Ведь и щиток, и розетки и выключатели устанавливаются на определенной высоте.

Какие электроприборы должны находиться в щитке

В зависимости от того, квартира это или частный дом, электро-щитки могут устанавливаться по-разному, в зависимости от того, где установлен счетчик и вводной автомат. В наше время, счетчик и вводной автомат, если взять частный дом, устанавливаются снаружи, в удобном для контроля месте. Щиток же устанавливается внутри дома, где удобно осуществлять контроль за электроосвещением и работающими электроприборами.

Несколько десятилетий назад и счетчик, и защитные «пробки» устанавливались в доме, что было крайне неудобно для контролирующих организаций. Им приходилось заходить в частные дома, что не очень нравилось хозяевам. Теперь же, когда счетчик располагается на улице, удобно и контролировать, и снижать показания.

К сожалению, не везде и не всегда возможен подобный вариант. В таком случае, счетчик ставится в квартире в щитке, где расположены и автоматы выключения. Поэтому, при установке щитка необходимо учитывать габариты счетчика и количество выключателей.

В многоквартирных домах, как правило, счетчики и вводные автоматы расположены на лестничных площадках, в специальных электро-щитках, куда помещается сразу несколько счетчиков, обслуживающих несколько квартир. При этом, никаких щитков в квартире не предусмотрено, особенно, если квартира не современной планировки.

В случае ремонта в квартире, электро-щиток просто необходим, так как это позволит разделить электропитание практически всех комнат, что делает их независимыми. Это особенно актуально в случае какой-либо аварии, когда можно отдельным автоматом обеспечить данную линию и проводить ремонтные работы. При этом, в остальных комнатах все электроприборы будут функционировать, как и прежде.

С электричеством шутки всегда заканчиваются плачевно, поэтому, вопрос безопасности должен стоять на первом месте. Существует такое устройство, как УЗО – устройство защитного отключения, которое необходимо установить перед автоматами, которые распределяют нагрузку в квартире.

Это устройство защищает линию, даже если такие утечки минимальные, что снижает к минимуму поражение электротоком. УЗО включается следующим образом: фаза подключается на входы автоматов, а нулевой провод соединяется с нулевым общим проводом. Автоматы так же имеют встроенную защиту от превышения нагрузки и от коротких замыканий.

Еще один интересный прибор, без которого порой совсем не обойтись – это стабилизатор. Ни для кого не секрет, что качество электроснабжения у нас отвратительное: напряжение постоянно «скачет» от 160 V до 280 V, что негативно сказывается на работе некоторых электроприборов, работа которых управляется микропроцессорами.

В связи с этим, такая техника, как компьютеры, стиральные машины, холодильники, аудио и видео комплексы требуют стабильного напряжения. Если что-то случится, то их ремонт может дорого обойтись, поэтому, лучше перестраховаться и приобрести стабилизатор не на всю квартиру, а только на ответственные бытовые приборы. Естественно, что об этом следует подумать заранее и объединить ответственные розетки питания в одну группу.

Стабилизатор можно установить, как на одну, так и на несколько групп, если включить его перед автоматами. При этом, нужно тщательно рассчитать необходимую мощность и позаботиться о запасе мощности хотя бы в 20 %, чтобы стабилизатор не перегревался. При этом, следует взять во внимание тот факт, что размеры стабилизатора не позволят поместить его в щиток, а это означает, что стабилизатор придется устанавливать отдельно и об этом необходимо позаботиться заранее.

В электро-щитке располагается 2 шины: шина заземления и шина зануления. К шине заземления подключаются все провода, соединенные с заземлением приборов и устройств. На шину зануления подключается провод от УЗО (нулевой). Нулевая линия всегда обозначается буквой «N» и при разводке к нему подключаются все белые или зелено-желтые провода, а фазный провод всегда красный или коричневый.

Именно поэтому, для разводки желательно применять разноцветные провода, чтобы потом не пришлось вызванивать каждый провод. Это особенно актуально для тех, кто делает это первый раз: можно накрутить такое, что потом несколько дней специалистам придется разбираться.

Все автоматы в щитке соединяются параллельно, а точнее, верхние клеммы, куда подается фаза. Нижние же клеммы подключаются каждый к отдельной линии, которые питают отдельные комнаты.

Вариант DIN-реек в корпусе щитка

УЗО и автоматы крепятся на специальную DIN-рейку, с помощью защелок, поэтому проблем с установкой подобных аппаратов не должно быть никаких.

Расчет количества автоматов в щите в доме и в квартире

При проектировании электропроводки дома, выполнении ее замены или ремонта основное внимание уделяется технике безопасности. От правильно выполненной работы зависит сохранность имущества и жизни людей. Для обеспечения защиты проводки используйте автоматический выключатель. В этой статье мы расскажем, как рассчитать количество автоматов в щите для квартиры и частного дома.

• Общая информация
• Расчет номинала автоматических выключателей
• Расчет количества машин
• Заключение

Общая информация

Автоматический выключатель имеет два вида защиты:

1. Обеспечивает защиту проводки от короткого замыкания. В результате токи в линии резко возрастают, происходит перегрев проводников с оплавлением, а если токи действуют длительное время, то с возгоранием. Это приводит к пожару, утрате материальных ценностей и создает угрозу жизни.
2. Защищает линию от длительного воздействия токов выше номинальных (защита от перегрузок) В результате провода нагреваются выше допустимого, более +65 ⁰ С. Начинает плавиться изоляция, происходит короткое замыкание с наступившие последствия.

Автомат способен обеспечить надежную защиту электропроводки, оборудования, имущества, способен сохранить здоровье и жизнь человека. Но он не может защитить человека от поражения электрическим током. Для этого применяют УЗО.

Однако, чтобы автоматический выключатель надежно защищал линию, необходимо правильно произвести расчет. Промышленность выпускает автоматы различной конструкции, однополюсные, двухполюсные, трехполюсные и четырехполюсные.

На рисунке показаны однополюсный, двухполюсный и трехполюсный АВ.

Расчет номинала автоматических выключателей

При расчете ориентируются на установленную нагрузку. Из этих соображений производится выбор сечения провода и устройства, которое будет защищать линию.

Например, мы выполняем расчет линии для 3 розеток. Планируется подключение электроприборов, стиральной машины мощностью 2 кВт, микроволновки 1,5 кВт и электрочайника 0,8 кВт. Суммарная мощность составляет 4,3 кВт (4300 Вт).

По формуле рассчитываем ток:

I = P/U,

I = 4300/220 = 19,54А

(Эта формула справедлива для активной нагрузки и используется при расчете электроэнергии в квартира.)

По справочным таблицам выбрать подходящее сечение провода. При этом учитывается способ прокладки и материал проводника. Проводку выбирайте медными проводами.

Из приведенной ниже таблицы выберите ближайшее значение. Берем большего сечения медную жилу 2,5 мм ² . Примем значения для «проложенной в трубе», т.к. предполагается скрытая проводка.

Следующим шагом является выбор автомата, который будет установлен в электрощите. По справочной таблице подбираем необходимый автоматический выключатель.

На практике в розетках используется кабель сечением 2,5 мм². Хотя в таблице указано, что с открытой прокладкой нам подходит и 1,5 мм². Это больше, чем мы рассчитали выше, и связано с тем, что кабель проложен в стене, а не на открытом воздухе, т.к. а также особенности работы автоматических выключателей — это способы пропуска токов на 13% выше номинальных. То есть АБ на 16А будет долго проводить ток до 18А, на 25А — до 28А и т.д.

Ниже приведена часть таблицы с номерами номиналов пулеметов, выпускаемых промышленностью:

Выберите автоматический выключатель на 16А. По расчетам прибор должен быть установлен на 19,54 А. Но промышленность таких приборов не выпускает, поэтому выбираем значение ниже расчетного. Кроме того, розетки рассчитаны на ток 16А, поэтому автоматы большего номинала нельзя устанавливать вне зависимости от их количества.

Надежно защитит электропроводку от перегрузок и токов короткого замыкания в квартире или загородном доме. Аналогично производится расчет при замене старой электропроводки в доме.

В остальных случаях, когда подключение производится не через розетку, а напрямую, как, например, электроплита, автоматический выключатель подбирается по мощности электроплиты. При этом кабель выбирают таким, чтобы по нему мог протекать номинальный ток в течение длительного времени с учетом потерь на линии. Важно отметить, что допустимый длительный ток кабеля расчетного сечения должен быть выше на 13 % (и более) номинала автоматического выключателя на этой линии по причинам, указанным выше.

Подсчет количества машин

Как подсчитать машины на одной линии, было рассмотрено выше. Рассчитаем автоматические выключатели для 1 комнатной квартиры.

На рисунке ниже представлена ​​типовая схема защиты электропроводки однокомнатной квартиры:

Из нее следует, что применяется индивидуальная защита линий, питающих конечных потребителей:

• Установлены два АВ, которые защищают линии освещения в коридоре и комнате, а второй обеспечивает отключение освещения в туалете, ванной и кухне в аварийной ситуации.
Розетки
• защищены не только АБ, но и дополнительной защитой на УЗО. Защищает человека от случайного прикосновения к токоведущим частям электропроводки.
• Аналогично встроена защита розетки и стиральной машины.
• Для электроплиты выделен отдельный автоматический выключатель.

Все устройства монтируются в электрический щит. Часто его монтируют в прихожей, а на участке устанавливают электросчетчик и вводной АВ.

Для двухкомнатной квартиры требуется большее количество машин. Как видно из диаграммы ниже.

В распределительном щите монтируются шесть автоматических выключателей, обеспечивающих отключение линий в случае короткого замыкания или перегрузки:

• один АВ защищает линию освещения коридора и обоих помещений;
• второй устанавливается на освещение кухни, туалета и ванной комнаты;
• Линия питания котла с отдельной защитой;
• следующая машина защищает выходы коридора, комнаты 1, комнаты 2, туалета и кухни.

Таким образом, в случае возникновения неисправности на одной из линий ее можно легко локализовать и устранить.

Аналогичным образом рассчитывается количество автоматических выключателей на 3-х комнатную квартиру или 4-х комнатную. При этом электрощиток следует подбирать с учетом количества модулей в коробке.

На рисунке выше показана установка автоматических выключателей в электрощит современной квартиры.

Перед автоматическими выключателями монтируется вводной автоматический выключатель. Защищает электропроводку всего дома. Как правило, номинал вводного автомата указывается в договоре энергоснабжения и изменить его на больший номинал без соответствующего разрешения нельзя (во всяком случае он опломбирован). Вводной автоматический выключатель необходимо монтировать перед счетчиком, т.е. защищать не только проводку всего дома или квартиры, но и сам счетчик.

Пример показан на рисунке ниже:

При проектировании электропроводки двухэтажного дома предполагают установку щитов на каждом этаже. При этом согласно ПУЭ (глава 1.2. пункт 1.2.11) рекомендуется установка резервных защитных АВ и закладка возможности развития энергосистем.

Однако количество резервных машин или машин в электрощите в целом ни одним документом не регламентируется. Но при проектировании рекомендуется установка дополнительных машин в размере 10%.

Также, если в щите по норме установлено менее 10 автоматов, то монтируется дополнительный резервный.

Заключение

Самостоятельно рассчитать количество машин на дом или квартиру несложно. Следует лишь придерживаться определенных правил:

1. Зная ток нагрузки, сечение провода выбирается в большем направлении, а автоматы подбираются на меньший ток.
2. Вводная Расчетная мощность AB ограничена мощностью, выделенной вашему объекту.
3. Количество автоматов рассчитывается по количеству линий электропроводки и потребителей.

Необходимо тщательно рассчитать количество автоматических выключателей. От этого зависит не только сохранность материальных ценностей, но и жизнь и здоровье человека. Поэтому рекомендуется доверить расчет квалифицированным специалистам.

Материалы по теме:

• Как разделить электропроводку на группы в квартире и частном доме
• Как распределить нагрузку по фазам
• Сколько розеток должно быть в спальне

Опубликовано: 03.01.2020 Обновлено: 03.01.2020 Пока без коментариев

Как подключить автоматы в щитке: способы монтажа, схема, инструкция | vseznayko.com.ua

Установить электрощит своими руками при минимальных знаниях электропроводки и электричества вполне реальная задача. Нужно просто подробно и внимательно изучить инструкцию по подключению автоматов в РУ и делать все строго по ней.

Самое страшное, что может произойти при неправильном обрыве проводов, это короткое замыкание, которое может привести к самым нежелательным последствиям. От этих последствий, по идее, должен быть избавлен общий автомат, который должен быть в цепи до того, как будет смонтирован щиток.

Если речь идет о панели пола городского дома или индивидуального, расположенного в квартире, то настоящим защитником будет автоматический выключатель. Это может быть трехфазный выключатель или однофазный — все зависит от схемы электропроводки в доме.

Все сложнее при работе с электропроводкой частного дома. В этой ситуации вас должен защитить пулемет, расположенный в трансформаторной будке, от которой к вам протянута линия. Иногда встречаются промежуточные трансформаторы, которые можно увидеть на опорах в сельской местности. Их часто дополняют защитными предохранителями, предотвращающими выход трансформатора из строя при авариях на линии.

Но если точно знать правила автоматического подключения в щитке, аварий можно избежать. При этом вам предстоит единственная неприятная и в чем-то опасная работа — подключить собранное устройство «на горячую», то есть к проводам, под напряжением. Или нужно будет вызывать электричество, которое снимет напряжение с линии, при монтаже.

Но сначала давайте разберемся с этапами установки и подключения.

Заземляющее устройство

Во многом электрическая схема щита пола зависит от дома. Обычно в частном доме, если не планируется подключение таких мощных устройств, как трехфазные котлы, то заводят однофазную линию. Это два провода: ноль и фаза. Во внутренней разводке принято фазный провод разводить жилой в коричневой изоляции, а нулевой — в синей.

Если провод трехжильный, то третья жила обычно окрашивается в желтый цвет с зеленой полосой. Этот светлый проводник используется для заземления. Никогда не заводится в пулемет внутри щита. Заземляющий проводник должен быть сплошным, поэтому в распределительных устройствах применяют специальные токопроводящие прокладки, которые устанавливают рядом с машинами, чтобы провести через них заземляющий проводник и безопасно вывести на тот этаж, где он соединяется с заземляющей шиной. Обычно это или первый этаж, или цоколь, или цокольный этаж.

Как подключить фазный и нулевой провода

Фазный провод должен быть подключен к автоматическому выключателю. Нулевой проводник не всегда должен проходить через автоматический выключатель, но бывают случаи, когда рекомендуется использование двухполюсного автоматического выключателя, и тогда фаза проходит через него, а ноль — каждый провод через свой участок.

Одновременное отключение фазы и нуля оправдано, особенно в тех случаях, когда в дом или нежилое помещение вводится трехфазное напряжение. В таких ситуациях больше риск того, что одна из фаз может закрыться нулем. Это режим короткого замыкания, на который должен реагировать автомат, защищающий эту фазу. Но в те доли секунды, пока он будет работать, возникнет перенапряжение в двух других фазах. То есть вместо собственно 220 В у всех может быть 380 В — это разница напряжений между двумя фазами при обычном трехфазном соединении.

Ни один бытовой прибор не рассчитан на это напряжение, и чем он мощнее, тем больший ток он пропускает, и тем больше вероятность перегрева. Там, где маломощный прибор сразу перегорит предохранитель, мощное оборудование еще какое-то время будет «терпеть» большую нагрузку, а за это время может выйти из строя импульсный блок питания или трансформатор. Поэтому такую ​​технику, как бойлеры, посудомоечные и стиральные машины лучше защитить двухполюсными машинами, которые перерезают сразу две цепи.

Имейте в виду, что перекос фаз вреден для источника, питающего здание. Генератор, трансформаторная будка, подстанция — все это скоро придет в негодность. Для таких целей существуют специальные трехфазные автоматы, которые при большом перекосе или аварии на одной из фаз могут отключить сразу все три фазы. Для более ответственных цепей рекомендуется подключать четырехфазный автоматический выключатель, обесточивающий также и нулевой провод.

Монтаж щита с автоматами

Итак, рассмотрим несколько вариантов.

1. Первый вариант. Необходимо сделать устройство в доме, где намотаны все три фазы. В основном это дома с лифтами. Специалисты-электрики рекомендуют использовать все три фазы для разных квартир. Поэтому вводная машина будет трехфазной. Как правило, входные автоматы обычно устанавливаются в панели слева вверху. От него уже будут расходиться провода по квартирным автоматам. Если к плате подключены три квартиры, лучше всего запитать каждую квартиру своей фазой: так мы не рискуем перегрузить какое-либо из плеч. Далее нам нужно выяснить, какое подключение к электросети в каждой из квартир.
2. Второй вариант — распределение помещений. В старых домах проводка обычно делилась на две части: осветительную и розеточную. Таким образом, на каждую квартиру использовалось всего две машины.

В современных домах попробуйте установить двухфазный автомат или хотя бы отдельный однофазный на «силовое оборудование». Оборудование, в свою очередь, можно разделить на следующие категории:

• стиральные машины;
• посудомоечных машин;
• электроплиты;
• прочая мощная бытовая техника.

Для этого к устройству подводится отдельный провод, который обычно содержит ноль, фазу и землю. То есть на каждую квартиру приходится по три автомата и один заземлитель. Для розеток и освещения используются однополюсные автоматы, поэтому ноль придется подключать к специальным колодкам.

Например, можно рассмотреть однополюсный вариант подключения. Что это значит? То есть через автоматический выключатель будет проходить только фаза. У такого автомата один контакт для ввода фазы, другой – для вывода. Как известно, вводной контакт расположен вверху, а вывод — внизу.

Перед подключением необходимо убедиться по маркировке возле верхнего контакта, что он действительно предназначен для питания проводника. Для подключения этого провода — он должен иметь коричневую или черную изоляцию, он должен быть зачищен от этой изоляции на 7-10 мм. Провод вставляется в отверстие в верхнем торце станка и зажимается винтом, расположенным на передней части корпуса.

Выходной провод крепится аналогично с нижнего конца. Это именно тот провод, который входит в квартиру. Здесь тоже важно следить за маркировкой проводников, чтобы не случилось, что выключатель в люстре будет ломать ноль, а не фазу. То есть проводник, выходящий из автомата, для квартиры не должен быть нулевым. Пока в квартире нет электричества, перед входом в квартиру можно открыть ближайший выключатель и прозвонить от него провод тестера. Если тестер показывает проводимость, то этот провод внутри вашей квартиры отключен как фаза.

Однако подключение автомата в щитке может таить в себе еще один подводный камень: если на этаже выделяется не одна фаза, а хотя бы две, то их не следует путать, чтобы в квартире не было разницы между розетками и люстры 380 В! Сколько бы машин у вас не было в квартире, все должно быть подключено к одной фазе.

проводка

Опытные электрики используют небольшую хитрость, когда нужно подключить несколько автоматов и не ошибиться с вводным этапом. Для этого необходимо взять один проводник и зачистить на нем не только его окончание, но и сделать таким образом промежуточные зачищенные места, чтобы каждый из них мог соприкасаться с машиной.

В идеале, если автоматы стоят на DIN-рейке рядом друг с другом, то можно измерить эти расстояния, просто прикрепив проводник так, чтобы его переходная часть от одного автомата к другому образовывала петлю. Это позволит проводу выходить из корпуса вертикально.

Очищенное место должно иметь длину в два раза больше, чем на конце провода, т.к. из него нужно сделать небольшую петлю, которая должна соединять машину. На эту петлю нужно будет надеть термоусадочную трубку или плотно обмотать изолентой место, где заканчивается изоляция. Это придаст жесткости нашей проволоке.

Затем петлю необходимо вставить в контактное отверстие машины и крепко затянуть. Количество автоматических выключателей должно соответствовать количеству автоматических выключателей. Но мы будем уверены, что фаза разделена правильно — то же самое и для квартиры.

Немного о механике

Остался нерешенным вопрос о том, как правильно подключить автомат, как его установить. Если планируется новый щит, то, вероятно, придется сначала поставить туда DIN-рейку.

Каждый автоматический выключатель современной конструкции имеет специальный хомут для монтажа на той же рейке. Проходная имеет такое же крепление, какое используется для заземлителя. Кстати, защелка такого заземлителя выполнена не как отдельный пластиковый элемент, а как упругая часть корпуса. Это очень удобно, так как нет риска потерять мелкую, но очень важную деталь.

Если не удается найти сквозной элемент, то заземление можно выполнить скруткой. Впрочем, для верности провода можно спаять паяльником и надеть в качестве изоляции термоусадочную трубку. Это вполне оправдано. Не забывайте, что в щитах еще «гуляют» фазные и нулевые проводники. При отсутствии термоусадочной трубки вполне можно использовать изоленту. Это будет не меньшей защитой от любых неожиданностей.

Кстати, это надо иметь в виду, как и соединение, и даже заземление нельзя сделать так, чтобы скрутить медный и алюминиевый провода. Эти два металла образуют гальванические пары, что приводит к их окислению и нарушению проводимости между ними. Если окажется, что соединить их через втулку или колодку со стальными контактами невозможно, то можно припаять каждый из проводов и аккуратно пропаять соединение.

Горячие работы

Частые случаи и ситуации, выполнение работ по подключению автоматов в форс-мажорных ситуациях. Прекрасным примером такой сложившейся ситуации является перегорание или выход из строя машины. Чаще всего приходится подключать новый автоматический выключатель тогда, когда щит находится под напряжением. Что нужно знать для такой работы?

1. Первое правило — не паниковать и не спешить.
2. Второе правило — использовать специальную отвертку-индикатор.

Рассмотрим все подробно. Если нет возможности выключить подъездную панель, то от автомата «жертвы», то нужно выполнить следующие шаги:

1. Убрать питание, то есть отключить от него вводной провод.
2. Носить солнцезащитные очки, для защиты глаз от искр, электрозащитные резиновые перчатки.
3. Вооружитесь индикаторной отверткой и обычной отверткой с изолирующей ручкой.
4. Для одежды с короткими рукавами наденьте на нее что-нибудь с длинными рукавами.
5. Теперь осторожно, не прикасаясь к каким-либо металлическим предметам в щитке, так как при аварии на них может «сесть» фаза, одной рукой откручиваем ходовой контактный винт, другой рукой вынимаем провод и загибаем так, чтобы он не прикасайтесь к любой металлической поверхности.

Запрещено брать этот провод за оголенную часть!

Искры во время такого отключения являются нормальным явлением. Просто провода нужно отрывать от контакта уверенно и быстро на расстоянии, которое не пробивает искра.

Перед тем, как что-то подключить, нужно взять индикаторную отвертку и исследовать части щита на предмет наличия напряжения относительно квартиры. Если нет, то можно установить и подключить новую машину.

Если в распределительное устройство входит несколько фаз, Конечно, их тоже можно отключить. Однако это приведет к тому, что вы оставите соседей без электричества. Поэтому подключение нового выключателя придется выполнять с учетом того, что в щитке есть еще одна-две фазы.

Проводник питания цепи, который вы так умело отсоединили от поврежденной машины, с любой другой фазой или с нулем приведет к перенапряжению и настоящему фейерверку искр, от которых на всякий случай следует защитить одежду и очки.

Что вам нужно, партнер

Как известно, при работе с электричеством необходимо соблюдать так много мер предосторожности, насколько это возможно. Еще один дельный совет от специалистов – ремонт ЛЭП делать вместе с напарником.

Человек, избранный на эту роль, возможно, ничего не поймет в электрических схемах. Однако он должен четко знать, что делать, если кто-то находится под напряжением: дернуть человека за одежду, не касаясь его тела, от провода, находящегося под напряжением.

Ту куртку, которая надевается, желательно предварительно расстегнуть для защиты рук перед подключением к распределительному щитку. Это жизненно важно. Дело в том, что сзади образуется свободная часть, за которую можно потянуть человека в случае удара током. Партнеру будет удобно его захватить. Ваш партнер также должен помнить, как вызвать скорую помощь или спасательную службу.

Помощь напарника может оказаться неоценимой в этом случае, когда щит расположен высоко. Он сможет подать или получить инструменты. Таким образом, вам не придется постоянно спускаться и снова подниматься с табурета или лестницы.

Безопасность превыше всего

Подводя итог всему вышесказанному, надо сказать, что никогда нельзя забывать о безопасности при работе с электричеством. Пренебрежение хотя бы одним из них может привести к серьезным проблемам со здоровьем, а иногда и к летальному исходу.

Люди, плохо изолированные от земли и при прикосновении могут задеть фазу. Электричество пройдет через все тело и уйдет в землю. Довольно часты случаи, когда человек умирает от действия электричества, прошедшего через сердце.

Заземляющий провод безопасен, и его можно безопасно поднять. Но тут нужно делать это с осторожностью и заранее проверять на отсутствие обрывов проводки и электрощита.

Поэтому для работы с электрическими проводами необходимо приобрести спецодежду, прорезиненный инструмент и использовать изоляционные материалы.

Видео: как выбрать и собрать коммутатор

Что такое VPN? Как это работает, типы VPN

VPN расшифровывается как «Виртуальная частная сеть» и описывает возможность установки защищенного сетевого соединения при использовании публичных сетей. VPN шифруют ваш интернет-трафик и маскируют вашу личность в сети. Это затрудняет отслеживание ваших действий в Интернете и кражу данных третьими лицами. Шифрование происходит в реальном времени .

Как работает VPN?

w3.org/1999/xhtml»> VPN скрывает ваш IP-адрес, позволяя сети перенаправлять его через специально настроенный удаленный сервер, управляемый хостом VPN. Это означает, что если вы путешествуете в Интернете с помощью VPN, VPN-сервер становится источником ваших данных. Это означает, что ваш интернет-провайдер (ISP) и другие третьи стороны не могут видеть, какие веб-сайты вы посещаете или какие данные вы отправляете и получаете в Интернете. VPN работает как фильтр, который превращает все ваши данные в «тарабарщину». Даже если кто-то получит ваши данные, это будет бесполезно.

Каковы преимущества VPN-подключения?

VPN-подключение маскирует трафик данных в Интернете и защищает его от внешнего доступа. Незашифрованные данные может просмотреть любой, кто имеет доступ к сети и хочет их видеть. С помощью VPN хакеры и киберпреступники не могут расшифровать эти данные.

Безопасное шифрование: Чтобы прочитать данные, вам нужен ключ шифрования . Без него компьютеру потребовались бы миллионы лет, чтобы расшифровать код в случае атаки грубой силы. С помощью VPN ваши действия в Интернете будут скрыты даже в общедоступных сетях.

Сокрытие вашего местонахождения : VPN-серверы фактически действуют как ваши прокси в Интернете. Поскольку данные о демографическом местоположении поступают с сервера в другой стране, ваше фактическое местоположение определить невозможно. Кроме того, большинство VPN-сервисов не хранят журналы ваших действий. Некоторые провайдеры, напротив, записывают ваше поведение, но не передают эту информацию третьим лицам. Это означает, что любая потенциальная запись вашего пользовательского поведения остается навсегда скрытой.

Доступ к региональному контенту: Региональный веб-контент не всегда доступен отовсюду. Услуги и веб-сайты часто содержат контент, доступ к которому возможен только из определенных частей мира. Стандартные подключения используют локальные серверы в стране для определения вашего местоположения. Это означает, что вы не можете получить доступ к домашнему контенту во время путешествия, и вы не можете получить доступ к международному контенту из дома. С помощью подмены местоположения VPN вы можете переключиться на сервер в другой стране и эффективно «изменить» свое местоположение.

Безопасная передача данных: Если вы работаете удаленно, вам может потребоваться доступ к важным файлам в сети вашей компании. По соображениям безопасности для такого рода информации требуется безопасное соединение. Чтобы получить доступ к сети, часто требуется VPN-подключение. Службы VPN подключаются к частным серверам и используют методы шифрования для снижения риска утечки данных.

Зачем использовать VPN-подключение?

Ваш интернет-провайдер обычно настраивает ваше соединение при подключении к Интернету. Он отслеживает вас по IP-адресу. Ваш сетевой трафик направляется через серверы вашего интернет-провайдера, которые могут регистрировать и отображать все, что вы делаете в Интернете.

Ваш интернет-провайдер может показаться заслуживающим доверия, но он может поделиться вашей историей просмотров с рекламодателями, полицией или правительством и/или другими третьими лицами. Интернет-провайдеры также могут стать жертвами атак киберпреступников: если их взломают, ваши личные и личные данные могут быть скомпрометированы.

Это особенно важно, если вы регулярно подключаетесь к общедоступным сетям Wi-Fi. Вы никогда не знаете, кто может отслеживать ваш интернет-трафик и что они могут украсть у вас, включая пароли, личные данные, платежную информацию или даже всю вашу личность.

Что должен делать хороший VPN?

Вы должны полагаться на свою VPN для выполнения одной или нескольких задач. Сама VPN также должна быть защищена от компрометации. Вот функции, которые вы должны ожидать от комплексного решения VPN:

• Шифрование вашего IP-адреса: Основная задача VPN — скрыть ваш IP-адрес от вашего интернет-провайдера и других третьих лиц. Это позволяет вам отправлять и получать информацию онлайн без риска того, что кто-либо, кроме вас и провайдера VPN, увидит ее.
• Шифрование протоколов: VPN также должен препятствовать тому, чтобы вы оставляли следы, например, в виде вашей интернет-истории, истории поиска и файлов cookie. Шифрование файлов cookie особенно важно, поскольку оно предотвращает доступ третьих лиц к конфиденциальной информации, такой как личные данные, финансовая информация и другой контент на веб-сайтах.
• Переключатель экстренного отключения: Если ваше VPN-соединение внезапно прервется, ваше безопасное соединение также будет прервано. Хорошая VPN может обнаруживать такие внезапные простои и завершать предварительно выбранные программы, снижая вероятность компрометации данных.
• Двухфакторная аутентификация: Используя различные методы аутентификации, надежный VPN проверяет всех, кто пытается войти в систему. Например, вам может быть предложено ввести пароль, после чего на ваше мобильное устройство будет отправлен код. Это затрудняет доступ непрошеных третьих лиц к вашему защищенному соединению.

История VPN

С тех пор, как люди начали пользоваться Интернетом, появилось движение по защите и шифрованию данных интернет-браузеров. Министерство обороны США уже принимало участие в проектах по шифрованию данных интернет-коммуникаций еще в 19 веке.60-е годы.

Предшественники VPN

Их усилия привели к созданию ARPANET (Advanced Research Projects Agency Network), сети с коммутацией пакетов, которая, в свою очередь, привела к развитию протокола управления передачей/Интернет-протокола (TCP/ ИП).

TCP/IP имел четыре уровня: Канал, Интернет, транспорт и приложение . На уровне Интернета локальные сети и устройства могут быть подключены к универсальной сети, и именно здесь становится очевидным риск заражения. В 19В 93 году команде из Колумбийского университета и AT&T Bell Labs наконец удалось создать своего рода первую версию современной VPN, известную как swIPe: протокол программного IP-шифрования.

В следующем году Вэй Сюй разработал сеть IPSec, протокол интернет-безопасности, который аутентифицирует и шифрует информационные пакеты, которыми обмениваются в Интернете. В 1996 году сотрудник Microsoft по имени Гурдип Сингх-Палл создал протокол однорангового туннелирования (PPTP).

Ранние VPN

Одновременно с разработкой Singh-Pall PPTP популярность Интернета росла, и возникла потребность в готовых к использованию сложных системах безопасности. В то время антивирусные программы уже эффективно предотвращали заражение компьютерной системы вредоносными и шпионскими программами. Однако люди и компании также начали требовать программного обеспечения для шифрования, которое могло бы скрыть их историю просмотров в Интернете.

Таким образом, первые VPN появились в начале 2000-х, но использовались почти исключительно компаниями. Однако после множества нарушений безопасности, особенно в начале 2010-х годов, потребительский рынок VPN начал расти.

VPN и их текущее использование

Согласно GlobalWebIndex , количество пользователей VPN во всем мире увеличилось более чем в четыре раза в период с 2016 по 2018 год. В таких странах, как Таиланд, Индонезия и Китай, использование Интернета ограничено и подвергается цензуре. , каждый пятый пользователей Интернета использует VPN. В США, Великобритании и Германии доля пользователей VPN ниже и составляет около 5% , но растет.

Одним из основных факторов, стимулирующих внедрение VPN в последние годы, стал растущий спрос на контент с географическими ограничениями доступа. Например, службы потокового видео, такие как Netflix или YouTube, делают определенные видео доступными только в определенных странах. С помощью современных VPN вы можете зашифровать свой IP-адрес, чтобы казалось, что вы находитесь в другой стране, что позволяет вам получать доступ к этому контенту из любого места.

Вот как можно безопасно просматривать веб-страницы с помощью VPN

VPN шифрует ваши действия в Интернете, которые можно расшифровать только с помощью ключа. Этот ключ известен только вашему компьютеру и VPN, поэтому ваш интернет-провайдер не может распознать, где вы находитесь. В разных VPN используются разные процессы шифрования, но обычно они работают в три этапа:

w3.org/1999/xhtml»>
1. Как только вы подключитесь к сети, запустите VPN. VPN действует как безопасный туннель между вами и Интернетом. Ваш интернет-провайдер и другие третьи лица не могут обнаружить этот туннель.
2. Теперь ваше устройство находится в локальной сети VPN, и ваш IP-адрес можно изменить на IP-адрес, предоставленный VPN-сервером.
3. Теперь вы можете путешествовать по Интернету по своему желанию, так как VPN защищает все ваши личные данные.

Какие виды VPN существуют?

Существует множество различных типов VPN, но вы обязательно должны быть знакомы с тремя основными типами:

SSL VPN

Часто не все сотрудники компании имеют доступ к корпоративному ноутбуку, который они могут использовать для работы из дома. Во время коронакризиса весной 2020 года многие компании столкнулись с проблемой нехватки оборудования для своих сотрудников. В таких случаях часто прибегают к использованию личного устройства (ПК, ноутбук, планшет, мобильный телефон). В этом случае компании прибегают к SSL-VPN , которое обычно реализуется через соответствующий аппаратный блок.

Необходимым условием обычно является браузер с поддержкой HTML-5, который используется для вызова страницы входа в компанию. Браузеры с поддержкой HTML-5 доступны практически для любой операционной системы. Доступ защищен логином и паролем.

Site-to-Site VPN

Site-to-Site VPN по существу представляет собой частную сеть, предназначенную для сокрытия частных интрасетей и предоставления пользователям этих защищенных сетей доступа к ресурсам друг друга.

Сеть VPN полезна, если в вашей компании есть несколько офисов, каждый из которых имеет собственную локальную сеть (LAN), подключенную к WAN (глобальной сети). Сети VPN также полезны, если у вас есть две отдельные интрасети, между которыми вы хотите отправлять файлы без явного доступа пользователей из одной интрасети к другой.

Сеть VPN в основном используется в крупных компаниях. Их сложно реализовать, и они не обеспечивают такой же гибкости, как SSL VPN. Однако они являются наиболее эффективным способом обеспечения связи внутри крупных отделов и между ними.

Клиент-сервер VPN

Подключение через VPN-клиент можно представить так, как если бы вы подключали свой домашний ПК к компании с помощью удлинительного кабеля. Сотрудники могут подключиться к сети компании из своего домашнего офиса через безопасное соединение и действовать так, как если бы они находились в офисе. Однако сначала на компьютере должен быть установлен и настроен VPN-клиент.

При этом пользователь не подключается к Интернету через своего собственного интернет-провайдера, а устанавливает прямое соединение через своего VPN-провайдера. Это существенно сокращает туннельную фазу пути VPN. Вместо того, чтобы использовать VPN для создания туннеля шифрования для маскировки существующего интернет-соединения, VPN может автоматически шифровать данные, прежде чем они станут доступны пользователю.

Это все более распространенная форма VPN, которая особенно полезна для провайдеров небезопасных общедоступных сетей WLAN. Он предотвращает доступ третьих лиц к сетевому соединению и его компрометацию, а также шифрует данные на всем пути к провайдеру. Это также предотвращает доступ интернет-провайдеров к данным, которые по какой-либо причине остаются незашифрованными, и обходит любые ограничения на доступ пользователя в Интернет (например, если правительство этой страны ограничивает доступ в Интернет).

Преимуществом данного типа VPN-доступа является большая эффективность и универсальный доступ к ресурсам компании. При наличии соответствующей телефонной системы сотрудник может, например, подключиться к системе с помощью гарнитуры и действовать так, как если бы он находился на рабочем месте в своей компании. Например, клиенты компании даже не могут сказать, находится ли сотрудник на работе в компании или в их домашнем офисе.

Как установить VPN на свой компьютер?

Перед установкой VPN важно ознакомиться с различными методами реализации:

VPN-клиент

Для автономных VPN-клиентов необходимо установить программное обеспечение. Это программное обеспечение настроено в соответствии с требованиями конечной точки. При настройке VPN конечная точка выполняет ссылку VPN и подключается к другой конечной точке, создавая туннель шифрования. В компаниях этот шаг обычно требует ввода пароля, выданного компанией, или установки соответствующего сертификата. С помощью пароля или сертификата брандмауэр может распознать авторизованное соединение. Затем сотрудник идентифицирует себя с помощью известных ему учетных данных.

w3.org/1999/xhtml»> Расширения браузера

Расширения VPN можно добавить в большинство веб-браузеров, таких как Google Chrome и Firefox. Некоторые браузеры, в том числе Opera, даже имеют собственные встроенные расширения VPN. Расширения упрощают пользователям быстрое переключение и настройку VPN во время работы в Интернете. Однако VPN-подключение действительно только для информации, которая используется в этом браузере. Использование других браузеров и другие виды использования Интернета вне браузера (например, онлайн-игры) не могут быть зашифрованы с помощью VPN.

Хотя расширения браузера не столь всеобъемлющи, как VPN-клиенты, они могут быть подходящим вариантом для случайных пользователей Интернета, которым нужен дополнительный уровень интернет-безопасности. Однако оказалось, что они более подвержены взлому. Пользователям также рекомендуется выбрать надежное расширение, поскольку сборщики данных могут попытаться использовать поддельные расширения VPN. Сбор данных — это сбор личных данных, например, то, что делают маркетинговые стратеги, чтобы создать ваш личный профиль. Затем рекламный контент подстраивается под вас.

Router VPN

Если несколько устройств подключены к одному и тому же Интернет-соединению, может быть проще реализовать VPN непосредственно на маршрутизаторе, чем устанавливать отдельные VPN на каждое устройство. Маршрутизатор VPN особенно полезен, если вы хотите защитить устройства с подключением к Интернету, которые сложно настроить, например смарт-телевизоры. Они даже могут помочь вам получить доступ к географически ограниченному контенту через ваши домашние развлекательные системы.

Маршрутизатор VPN прост в установке, всегда обеспечивает безопасность и конфиденциальность и предотвращает компрометацию вашей сети при входе в систему небезопасных устройств. Однако управлять им может быть сложнее, если ваш маршрутизатор не имеет собственного пользовательского интерфейса. Это может привести к блокировке входящих соединений.

Корпоративная VPN

Корпоративная VPN — это индивидуальное решение, требующее индивидуальной настройки и технической поддержки. VPN обычно создается для вас ИТ-командой компании. Как пользователь, вы не имеете административного влияния со стороны самой VPN, а ваши действия и передача данных регистрируются вашей компанией. Это позволяет компании минимизировать потенциальный риск утечки данных. Основным преимуществом корпоративного VPN является полностью безопасное подключение к внутренней сети и серверу компании даже для сотрудников, которые работают за пределами компании, используя собственное интернет-соединение.

Могу ли я также использовать VPN на своем смартфоне или других устройствах?

Да, существует несколько вариантов VPN для смартфонов и других устройств, подключенных к Интернету. VPN может иметь важное значение для вашего мобильного устройства, если вы используете его для хранения платежной информации или других личных данных или даже просто для серфинга в Интернете. Многие провайдеры VPN также предлагают мобильные решения, многие из которых можно загрузить прямо из Google Play или Apple App Store, например, Kaspersky Secure Connection.

Действительно ли VPN настолько безопасен?

Важно отметить, что виртуальные частные сети не работают как комплексное антивирусное программное обеспечение. Хотя они защищают ваш IP-адрес и шифруют вашу интернет-историю, VPN-подключение не защищает ваш компьютер от вторжения извне. Для этого обязательно следует использовать антивирусное программное обеспечение, такое как Kaspersky Internet Security. Потому что использование VPN само по себе не защищает вас от троянов, вирусов, ботов или других вредоносных программ.

w3.org/1999/xhtml»> Как только вредоносное ПО проникнет на ваше устройство, оно может украсть или повредить ваши данные независимо от того, используете ли вы VPN или нет. Поэтому важно, чтобы вы использовали VPN вместе с комплексной антивирусной программой для обеспечения максимальной безопасности.

Выбор надежного провайдера VPN

Также важно выбрать провайдера VPN, которому можно доверять. Хотя ваш интернет-провайдер не может видеть ваш интернет-трафик, ваш VPN-провайдер может. Если ваш провайдер VPN скомпрометирован, вы тоже. По этой причине крайне важно, чтобы вы выбрали надежного провайдера VPN, чтобы обеспечить как сокрытие ваших действий в Интернете, так и высочайший уровень безопасности.

Как установить VPN-подключение на свой смартфон

Как уже упоминалось, есть также VPN-подключения для Android-смартфонов и iPhone. К счастью, сервисы VPN для смартфонов просты в использовании и обычно включают в себя следующее:

• В процессе установки обычно загружается только одно приложение из iOS App Store или Google Play Store. Хотя существуют бесплатные провайдеры VPN, разумно выбрать профессионального провайдера, когда речь идет о безопасности.
• Настройка чрезвычайно удобна для пользователя, так как настройки по умолчанию уже в основном предназначены для среднего пользователя смартфона. Просто войдите под своей учетной записью. Затем большинство приложений проведут вас через ключевые функции VPN-сервисов.
• Включение VPN буквально работает как выключатель для многих приложений VPN. Вероятно, вы найдете эту опцию прямо на главном экране.
• Переключение серверов обычно выполняется вручную, если вы хотите подделать свое местоположение. Просто выберите нужную страну из предложения.
• Дополнительные настройки доступны для пользователей, которым требуется более высокая степень защиты данных. В зависимости от вашей VPN вы также можете выбрать другие протоколы для своего метода шифрования. Диагностика и другие функции также могут быть доступны в вашем приложении. Прежде чем оформить подписку, узнайте об этих функциях, чтобы найти подходящий VPN для ваших нужд.
• Чтобы теперь безопасно пользоваться Интернетом, все, что вам нужно сделать, это сначала активировать VPN-соединение через приложение.

Но имейте в виду следующее: Защита VPN зависит от политики использования и хранения данных ее провайдера. Помните, что служба VPN передает ваши данные на свои серверы, и эти серверы подключаются через Интернет от вашего имени. Если они хранят журналы данных, убедитесь, что понятно, с какой целью эти журналы хранятся. Серьезные провайдеры VPN обычно ставят вашу конфиденциальность на первое место. Поэтому вам следует выбрать надежного поставщика, такого как Kaspersky Secure Connection.

w3.org/1999/xhtml»> Помните, что шифруются только интернет-данные. Все, что не использует сотовую связь или соединение Wi-Fi, не будет передаваться через Интернет. В результате ваш VPN не будет шифровать ваши стандартные голосовые вызовы или текстовые сообщения.

Заключение

Соединение VPN устанавливает безопасное соединение между вами и Интернетом. Через VPN весь ваш трафик данных направляется через зашифрованный виртуальный туннель. Это маскирует ваш IP-адрес, когда вы пользуетесь Интернетом, делая его местоположение невидимым для всех. VPN-подключение также защищено от внешних атак. Это потому, что только вы можете получить доступ к данным в зашифрованном туннеле — и никто другой не может, потому что у них нет ключа. VPN позволяет вам получать доступ к контенту с региональным ограничением из любой точки мира. Многие потоковые платформы доступны не во всех странах. Вы по-прежнему можете получить к ним доступ с помощью VPN.
