Кирпичные печи для дома — отопительно-варочные на дровах своими руками

Если в домах установлены кирпичные печи, отоплением и комфортной температурой можно радоваться долгое время. Уже готовые проекты таких конструкций, разработанные специалистами и проверенные в практической деятельности, минимизируют количество возможных ошибок при кладке. Прилагаемые к ним чертежи и схемы способствуют лучшему пониманию устройства печи, структуры ее элементов.

Кирпичные печи используются для обогрева помещения и приготовления пищи.

Содержание

  • 1 Популярные печные модели
    • 1.1 Печи шведка и голландка
  • 2 Правила безопасной установки
  • 3 Кладка печи
  • 4 Выбор печи для дома

Популярные печные модели

Основные виды печей из кирпича:

  • отопительные — для нагрева помещения, они занимают небольшое пространство;
  • варочные — для приготовления пищи, их можно применять и летом, так как прогрев комнаты минимальный;
  • отопительно-варочные — наиболее распространенная модель, сочетающая в себе функции отопления и приготовления пищи;
  • печь-камин — для отопления комнаты и декоративного оформления помещения.

Перед установкой печной конструкции сначала необходимо подобрать схемы и чертежи. Новичкам в этом деле желательно сначала сделать небольшой макет, а потом можно приступать к приобретению материала и непосредственно к строительству.

Печи шведка и голландка

Общий вид печи шведки.

Шведка — это отопительно-варочная печь из кирпича небольшой величины, способная прогреть помещение до 35 м². Устанавливать конструкцию можно в смежных помещениях, обращая заднюю стенку в сторону спальной комнаты, а переднюю с топкой и варочной плитой — в сторону кухни или столовой. Комнату можно неплохо прогреть с помощью такой печки благодаря наличию в задней части печной конструкции главных дымооборотных каналов.

Отопительно-варочные печи из кирпича взяты за основу многих моделей, которые используются даже для отопления двухэтажных помещений. Существуют варианты печей с лежанками. Современные модификации предполагают наличие в печи короба для нагрева воды, камеры для выпечки хлеба. Могут быть обустроены ниши с полками для просушивания плодов или обуви. Большой потенциал использования «шведки» заключается не только в расширенной функциональности и в качестве обогрева помещений, но и в сравнительно простой кладке.

Голландка из кирпича.

Голландка — это печь небольших размеров с простой кладкой. От предыдущего типа отличается отсутствием варочной плиты, но в современных вариациях можно найти такую печь с кухонной плитой и духовкой. Отличием от русской печи является отсутствие поддувала, воздух в камеру проникает сквозь дверные щели. Эта особенность очень выгодна, так как позволяет использовать меньше топлива по причине медленного горения.

Голландки классифицируют на квадратные, прямоугольные и круглые по форме, по устройству дымохода они бывают канальными, колпаковыми и комбинированными. Эти печи составляют основу современных каминопечей, которые функционируют в качестве отопительной конструкции с накопительным эффектом. Проекты печей для двухэтажных зданий предусматривают кладку 2-ярусных конструкций.

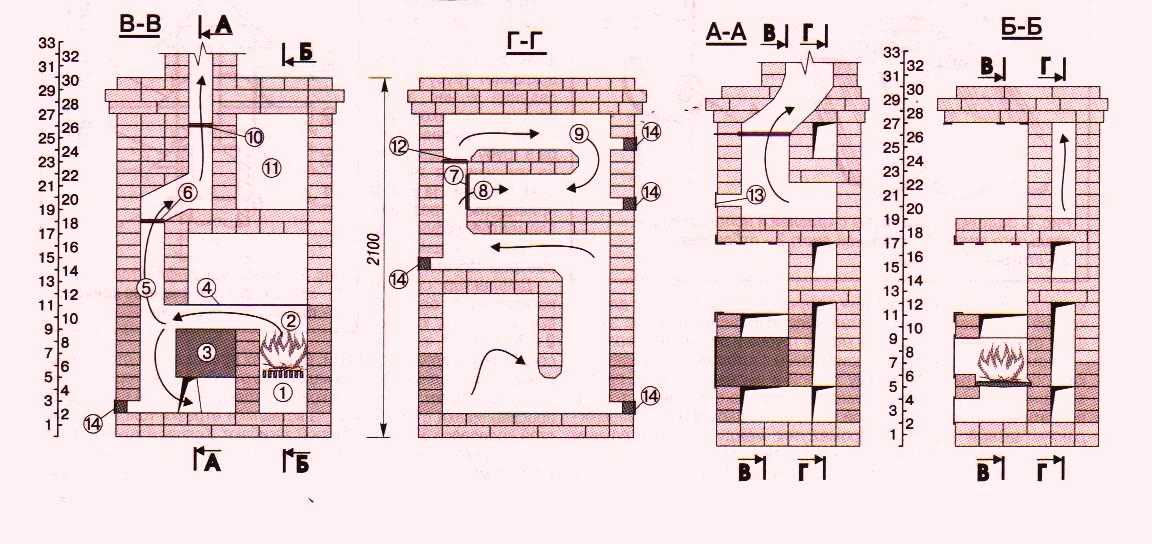

Рисунок 1. Схема кладки русской печи

Печь-камин используется чаще всего для создания романтического стиля. С помощью камина можно быстро прогреть комнату, особенно хорош он в слякотную погоду, когда промерзшим до костей людям хочется быстро отогреться. Строится кирпичная печь на основе традиционной русской конструкции. Большая часть вариаций каминных топок может работать в одно время с топочной камерой, однако существуют и такие печи, в которых нежелательно растапливать сразу 2 топки.

Интересна в своем исполнении каминопечь, в которой имеется всего 1 топка большой величины с застекленной дверцей. Камера в ней выполняет сразу 2 функции: нагревает всю конструкцию и украшает комнату живым огнем. Схемы кладки кирпичной печи настолько разнообразны, что проблем с выбором не будет. Чертежи печей из кирпича лучше подбирать со специалистом, чтобы удостовериться в правильности их составления. Пример порядовки в 3-5 кирпича приведен ниже (рис.1)

Правила безопасной установки

Особенности размещения печи в доме.

Первоначально необходимо определить, где будет располагаться печная конструкция. Место должно быть выбрано не только с учетом комфорта расположения, а также из соображений безопасности. С этой целью следует оставлять зазор между стропилами и дымоходным каналом не меньше 15 см. На приличном расстоянии от стен, потолка и других пожароопасных частей дома должны располагаться и сильно нагревающиеся элементы печной конструкции.

Отопительные печи для дома необходимо стремиться поставить таким образом, чтобы отапливалось как можно больше комнат. Можно поместить конструкцию на стыке нескольких комнат, обращая передней частью на кухню или кочегарку. Печь-камин ставят чаще всего в самом большом помещении, на противоположной к входу стене.

Фундамент для кирпичной печи.

Кирпичная печь для дома своими руками устанавливается на специально залитый фундамент, при этом желательно выбрать такое место, где не придется подпиливать потолочные или подпольные лаги. Основание печи не связывают с фундаментом всего здания даже в случае создания проекта совместно с домом. Исключением из этого правила будет установка компактных печей с небольшой массой.

Если пол сделан на лагах, желательно укрепить покрытие дополнительными перемычками. Если же фундамент дома представляет собой монолитную заливку, то отдельное основание для печи выкладывать не нужно, в этом случае можно обойтись подстилкой. На нее и выкладывают кирпичные печи для дома, чертежи которых построены заранее.

Важно в целях безопасности устанавливать печь таким образом, чтобы ее труба была выше конька крыши на 0,5 м и находилась от него на расстоянии 1,5 м.

Определившись с местом, можно расположить кирпичи на полу по периметру будущей конструкции, чтобы лучше представить, как она будет смотреться.

Кладка печи

Схема разновидностей каминов.

Печь для дома своими руками укладывается чаще всего в деревянных зданиях, фундамент которых либо ленточный, либо бутовой. Печное основание в этом случае выкладывается отдельно, оно может быть железобетонным или ленточным забутованным.

Прочность и равномерность будущей кладки изначально зависит от качества залитого фундамента, поэтому к данном моменту необходимо подойти со всей ответственностью. Печной фундамент заливают со всех сторон на 5 см больше размеров самой печки по общей технологии создания оснований. После его просыхания приступают к кладке кирпича. Специалисты могут обойтись и без схем порядовки.

Чтобы печи для дачи на дровах служили дольше без ремонта и перекладывания, следует придерживаться некоторых правил укладки. С учетом того, что конструкция нагревается по всей длине неравномерно, можно сэкономить на сырье, ведь для создания некоторых элементов можно использовать недорогой материал. Нежелательно применять для создания всей печи песчано-глиняный раствор. Он быстро впитывает влагу, а это приводит к увеличению вероятности разрушения кладки в тех местах, которые недостаточно нагреваются и просушиваются.

Требования к кладке кирпича:

  1. Использовать для установки лучше качественный кирпич розоватого цвета с чистым звонким звуком. Класть печь из него гораздо практичнее.
  2. Начальные ряды подтопочной части кладут из обычных кирпичей красного оттенка, закрепляя их между собой цементным раствором.
  3. Для укладки топки и наиболее нагревающихся частей конвектора используют обычный печной и шамотный кирпич.
  4. Участок, нагревающийся не больше, чем на 200°С, выкладывают керамическим материалом на цементном растворе.
  5. Верхнюю часть дымохода, нагревающуюся до температуры не выше 80°С, кладут из красного кирпича.

Выбор печи для дома

Установка того или иного вида печной конструкции сопряжена со следующими важными моментами:

  1. При наличии в доме кухни лучшим вариантом будут отопительно-варочные конструкции, чтобы иметь возможность приготовления еды на варочной плите с целью экономии газа или электричества.
  2. Одни кирпичные печи для дома предназначены для обогрева 1 комнаты, а другие устанавливают в межкомнатных перегородках и отапливают большие площади.
  3. Надо заранее определить вид топлива, используемого для выбранной печи. Структура топки, работающей на угле, может немного отличаться от остальных видов.
  4. Необходимо определить теплоотдачу, возможность летней работы, наличие варочной плиты и других дополнительных возможностей.

Выбранный проект печи для дома, чертежи с порядовками и схемы (рис. 1) лучше показать специалисту, который исследует проектировку дома и в соответствии с этим внесет какие-либо изменения. После консультаций со специалистом можно смело приступать к реализации проекта.

схемы, проекты, фото печей для дома

> Полезные советы > Русская печка: классификация печей + пошаговая инструкция изготовления

В жилищах людей печь на дровах в обращении уже несколько столетий. Ею отапливают помещения, на ней готовят еду, у кого-то она служит украшением комнаты. Печка будет отличным вариантом обустройства для дачи. В нашем мире есть и такие места, куда не добралась цивилизация с газовыми и электромагистралями. Печь там выполняет роль отопления и плиты.

При кладке печи не стоит рисковать и доверить это дело специалистам, так как оно сложное и требует опыта. Но, если хочется сэкономить или попробовать возвести конструкцию самим, то лучше изучить внимательно инструкции и схемы как построить печь.

Оглавление статьи:

Классификация печей

Перед строительством печи выясняется ее назначение. Она может выполнять одну функцию, а может — несколько.

Для отопления

Самая популярная и простая модель. Используется только для обогрева и часто в домах, отдаленных от газопроводов. К этим печам относятся и камины.

Выбор кирпича и подготовка инструментов

Как сделать печь по всем правилам, чтоб она прослужила долго и была безопасной? Стоит уделить внимание выбору материала для строительства и инструменту. При кладке печи своими руками выбирают кирпич:

  • керамический;

  • силикатный;

  • огнеупорный.

Огнеупорный кирпич будет лучшим выбором, но он дорогой и его редко используют для всей кладки, в основном, им обкладывают печь снаружи или оформляют топку. Виды огнеупорного кирпича: шамотный и тугоплавкий.

Раствор для кирпича-важный элемент при возведении печи. От вида кирпича зависит вид глины, которая входит в раствор. Если кирпич шамотный, то и глина должна быть шамотная. Если кирпич красный, то глина берется красная. Раствор готовится из глины и крупного речного песка в соотношении 1:2,5. Также в продаже встречается готовая смесь для печного раствора.

Для работы потребуются следующие инструменты:

  • правило:им выравнивают бетонное покрытие фундамента;
  • молоток в виде кирки, чтоб обтесывать кирпич;
  • веселка-шпатель из дерева: ею растирают раствор;
  • мочальная метелка для удаления мусора, раствора и песка с внутренних печных каналов;
  • молоток печника: им раскалывают кирпич и отбивают засохший раствор, выступивший за пределы кладки;
  • уровень и отвес для отслеживания ровности всех трех плоскостей;
  • разметочный инструмент;
  • киянка-молоток из резины для выравнивания ряда кирпича, лежащего на растворе;
  • емкости для раствора, сито для просеивания, зубило, рашпиль, плоскогубцы, уголки, кельма.

Обустройство фундамента

Схема фундамента для печи из кирпича своими руками

Сначала выкапывается яма, размеры которой на 10 см больше размеров основания печи. Ее глубина может быть различной, 45-70 см, зависит от состава грунта. Бутовый фундамент выполняется бутовым камнем с последующей заливкой раствором из песка, цемента, разведенной водой извести в пропорции 6:1:1. Железобетонный фундамент заливают на щебневую подложку высотой 10 см при помощи опалубки и арматурной сетки. После затвердевания раствора на фундамент укладывается двухслойная изоляция из рубероида.

Кладка без раствора

Перед основной кладкой печи применяют кладку сухую, без раствора. Это позволяет понять как сложить печь из кирпича своими руками без ошибок и разобраться в запутанных каналах дымохода. При предварительной кладке соблюдают ту же порядовку кладки печей из кирпича, а также толщину всех рядов. Для этого подкладывают 5мм рейки.

После выкладки печи без раствора, ряды разбирают, группируют и подписывают их порядковый номер. После приступают к кладке на раствор.

Кирпичные печи для дома чертежи с порядовками

Порядовка-это нанесение расположения каждого кирпича на лист бумаги. Если нет опыта, то можно использовать готовые схемы. Рассмотрим популярные модели печки для дома из кирпича. На схемах печи представлены в разрезах, можно ознакомиться подробнее с конструкцией дымоходных каналов.

Схемы возведения кирпичных печей

Порядовка отопительно-варочной печи Ю. Проскурина:

Отопительная печь В. Быкова:

Порядовка “шведской” печи с варочной плитой А. Рязанкина:

Печь Радонеж:

Основные правила кладки дачной печи

  1. Кирпич для кладки замачивается в воде на 6 часов, чтобы он напитался влагой и не забирал ее из раствора.
  2. Соблюдать меры противопожарной безопасности, особенно если есть деревянные перекрытия. При угловом размещении будущей печи на стенах выкладывают фартук из плитки или листового металла.
  3. Следить во время кладки за толщиной шва. Его размеры-5мм.
  4. Использовать уровень и отвесы для контроля правильности кладки и избежания отклонений в вертикалях.
  5. Печной фундамент делается отдельно от фундамента дома.
  6. Не замешивать сразу много раствора. Работа может растянуться на несколько дней.
  7. При монтаже металлической фурнитуры учитываются зазоры для теплового расширения. Колосниковая решетка должна быть в свободном состоянии, поэтому ее укладывают не на раствор, а на бороздки из кирпича.
  8. Для хорошей тяги и отсутствия конденсата делается короткий путь-летний ход.
  9. Каждый новый ряд начинают укладывать с угла.

После изучения подробных инструкций и схем не возникнет вопросов как сделать печку своими руками и как сложить печку без ошибок.

Полезное видео по теме:



Печи кирпичные для дачи на дровах: заказы, схемы, кладка своими руками

Большинство отечественных дачных поселков пока не имеют возможности подключения к централизованным коммуникациям. Из инфраструктуры хорошо, если есть асфальтированные дороги и линии электропередач. В таких условиях строительство кирпичной печи для дачи на дровах поможет решить важную задачу: даст тепловую энергию для обогрева помещений и для приготовления пищи.

Мы подобрали для вас схемы и порядовки простейших конструкций печей, с которыми справится в кладке начинающий мастер. С нашей помощью домашние мастера легко освоят азы непростого, но чрезвычайно интересного занятия печника. Безупречно построенное сооружение будет радовать и хозяина, и домочадцев.

Помимо подробного описания технологии кладки кирпичных печей даем ценные рекомендации по выбору материалов для возведения агрегатов. В статье скрупулёзно прописаны существенные тонкости и мельчайшие нюансы. В помощь самостоятельным печам приложены схемы конструкций печей, серийная инструкция, фото и видео инструкции.

Содержание статьи:

  • Материалы для строительства кирпичной печи
  • Приспособления в помощь самостоятельным печникам
    • Вариант №1 — печь с одноконфорочным щитком
    • Вариант №2 — печь для обогрева смежных помещений
    • Вариант №3 — печь со щитком и низким топчаном
  • Выводы и полезное видео по теме

Материалы для строительства кирпичной печи

Правильный подбор материала для здания, подвергающегося высокотемпературному воздействию, важная часть работы готовой печи. Ведь агрегат будет эксплуатироваться в далеко непростых условиях, при этом он не должен давать сбоев в работе, трескаться и разрушаться.

Есть масса . Несмотря на различия в их устройстве, для кладки кирпичных печей используются одни и те же виды материалов. Различия в их выборе зависят только от работы конструктивного элемента, для устройства которого они предназначены.

Фотогалерея

Фото

Строительство печи из кирпича позволяет избавиться от ряда существенных проблем загородного дома: получить тепло для отопления и приготовления пищи

Для обустройства дач, на которых проживают исключительно летом вполне достаточно варочной плиты с конфорками

Если вы планируете только отапливать дачу, то постройте отопительную печь. В его конструкции нет варочной поверхности и духовки

При дополнении отопительного агрегата печной частью конструкции печи сообщается функция мебели, да еще и с лечебным эффектом

При наличии чугунной варочной панели с конфорками и дымоходами в конструкции кирпича, повышающими теплоотдачу, относится к категории универсальных

Одним из ярких представителей универсальных печных конструкций является русская печь. Она обычно имеет две топки, варочную панель и печь для выпечки хлеба

Из кирпича кладут печи-буржуйки в летних банях. Они дольше служат и лучше сохраняют тепло, чем металлические конструкции

При оборудовании кирпичной печи с алюминиевым или стальным баком на даче можно устроить автономную систему горячего водоснабжения и автономного отопления

Кирпичная печь для решения дачных задач

Кухонный агрегат для дачи

Печь отопительная кирпичная

Отопительная конструкция с топчаном

Печь варочная универсальная

Русская печь в дачном интерьере

Кирпичная печь-каменка в обустройстве бревенчатой ​​бани

Бак металлический для нагрева воды

Для того, чтобы определиться с назначением и расположением этих самых компонентов, кратко опишем их.

Как самостоятельная конструкция кирпичная печь включает в себя:

  • Фундамент . Опорное сооружение, заглубленное в землю или устроенное в сухом подполье, выполненное из бутового камня или кирпича. Для небольших дачных печей фундамент часто делают монолитным из железобетона.
  • Массив В эту часть кирпичной печи входит корпус агрегата вместе с топкой, печными приборами и дымоходами — кирпичными каналами, выложенными в теле печи для увеличения теплоотдачи. Кроме того, внутри топки выполняется футеровка – футеровка из жаропрочного кирпича.
  • Дымоход. Кирпичная печь оборудована каналом, сложенным из того же материала, потому что только он может транспортировать дымовые газы с температурой до 500-700º без разрушения. Вместо кирпича можно использовать керамические блоки.

Трубы стальные и асбестоцементные не пригодны для устройства дымоходов кирпичных печей. Они «выгорают» за пару лет, поэтому требуют регулярной замены.

Фотогалерея

Фото

В большинстве представленных заказов на строительство печи приводятся только схемы устройства топочного массива

Массив включает в себя корпус агрегата, топку с колосниковой решеткой, камеры очистки, дымоходы и каналы дымоудаления

В приказах указывается расположение камер для уборки, перекрытий для установки печи, места для кладки варочной поверхности

В печном массиве все кирпичи кладутся с перевязкой. Только футеровка топки не должна соединяться с массивом из-за разного коэффициента расширения шамотного и красного полнотелого кирпича

Строительство кирпичного печного массива

Решетка на дно топки

Варочная плита одинарная

Футеровка топки шамотным кирпичом

Перечисленные части печи выполняют разные функции, испытывают неоднозначную нагрузку и степень температурного воздействия. Поэтому для их устройства используют разные марки кирпича и разные вяжущие составы.

Для кладки кирпичной печи потребуются следующие материалы:

  • Красный полнотелый кирпич. Нужен для строительства печи с дымом, рубки и внешней части топки. Понадобится обожженный первоклассный кирпич, технические качества которого регламентируются ГОСТ 530-2012.
  • Кирпич огнеупорный огнеупорный. Этот кирпич используется для футеровки печной топки и кладки «очага» — фундаментов русских печей. Техническое качество огнеупорного материала регламентируется ГОСТ 8691-73.
  • Сталь листовая кровельная, асбофанер, черепица (черепица облицовочная клинкерная, черепица). Эти материалы нужны для внешней облицовки портала печки.
  • Материалы теплоизоляционные огнезащитные. Это асбестоцементные плиты, маты из минеральной ваты на синтетической основе, асбокартон, войлок строительный с пропиткой из глины, разведенной в воде. Перечисленные материалы необходимы для огнезащитной изоляции и облицовки.

Для выполнения теплоизоляции и облицовки недопустимо применение теплоизоляционных материалов, в состав которых входят битум или битумсодержащие ингредиенты.

Фотогалерея

Фото

При строительстве корпуса печи, трубочистов, конструктивных отделений, дымохода используется полнотелый красный кирпич

Для строительства печей без дополнительной облицовки используется кирпич с фактурной лицевой стороной произведено.

Кирпич огнеупорный огнеупорный применяют при обустройстве поверхностей, непосредственно контактирующих с открытым огнем и топливом.

В качестве изоляционных материалов применяют негорючие и огнеупорные варианты: асбокартон, войлок строительный с глиняным раствором, плиты из асбестоцемента и синтетической минеральной ваты

Если есть возможность и желание построить уникальную печь, то стоит приобрести фигурный керамический кирпич. С их помощью выполняют интересную скульптурную отделку, закругляют углы и переходы

Вам потребуются чугунные или стальные дверцы с рамами, необходимые для обустройства поддувала и очистных камер

Для обустройства печи потребуются колосник, металлический уголок для укрепления и обеспечения опоры, полоса стальная, дверца для топки конфорки. Наличие горелок позволяет увеличивать и уменьшать огонь

Кирпич красный полнотелый

Кирпич печной нестандартный

Кирпич шамотный огнеупорный

Огнеупорные теплоизоляционные материалы

Кирпич керамический фигурный

Чугунная дверца топки

Топочная дверца и металлический уголок

Плита чугунная

Кирпич для кладки печи следует тщательно подбирать, тщательно проверять каждую единицу на наличие трещин, сколов, раковин, посторонних включений. Все элементы должны быть равномерно окрашены и обожжены.

Кирпич бывший в употреблении, очищенный от раствора после разборки разрушенных зданий, допускается использовать в кладке частей агрегата, удаленных от топки. Например, он вполне подходит для устройства нижних рядов фундамента печи.

Не допускается применение кладочного кирпича, загрязненного печным конденсатом, полученным при разборке старых печей.

Состав вяжущих материалов, применяемых при кладке отопительного или варочно-отопительного сооружения из кирпича, также неоднозначен.

Потребуются следующие растворы:

  • Глиняно-песчаный раствор. Нужен для возведения основной рабочей части конструкции — печного массива.
  • Смесь огнеупорной глины с песком. Требуется при кладке огнеупорного кирпича, например, при возведении варочной части, отсеков для встроенного котла или ниши под духовку.
  • Смесь кладочная шамотная. Композиция из огнеупорной глины с просеянным горным песком. Его применяют при кладке огнеупорного кирпича, т.е. при футеровке топки или при установке основания топки русской печи.
  • Известково-цементный или известково-песчаный раствор. Понадобится при устройстве части дымохода, расположенного в пределах чердака.
  • Цементный или известково-цементный раствор. Необходим при строительстве части дымохода, возвышающегося над крышей.

Состав вяжущего раствора, применяемого при устройстве фундаментов под печь, зависит от влажности окружающего грунта. Если основание заглублено в маловлажные породы, потребуется известково-песчаный раствор. Для возведения фундамента на влажных грунтах понадобится цементный раствор.

Глиняно-песчаная смесь готовится самостоятельно, хотя сейчас в продаже много готовых кладочных составов, в том числе смеси каолина или красной глины с песком. При самостоятельном приготовлении следует учитывать содержание глины , т. е. наличие или отсутствие в нем осязаемых песчинок.

Фотогалерея

Фото

При самостоятельном приготовлении кладочного раствора для печей используют мягкую или тугоплавкую глину — горную породу, по консистенции напоминающую пластилин. В массе не должно быть линз песка, гравия и органических включений

Песок мелко- или среднезернистый без включений. Не допускается наличие органики, бытовых загрязнений, гравия и частиц крупнее 1,5 мм.

Для устройства футеровки необходима огнеупорная смесь из шамотного порошка и глины тонкого помола. Самому приготовить компоненты сложно, лучше купить готовый состав

Кирпичный или бутовый фундамент, а также возвышающуюся над кровлей наружную часть дымовой трубы укладывают на цементный раствор

Глина мягкая пластичная красная

Песчаный карьер без включений

Смесь огнеупорная кладочная для печей и каминов

Цементно-песчаный раствор для кладки

Мелкодисперсная глина с преобладанием мелкодисперсных частиц; в тощей глине присутствует песок, снижающий пластичность породы. В тощую глину песок вообще нельзя добавлять. Соотношение обычно подбирают опытным путем, перемешивая породы и добиваясь оптимальной пластичности раствора.

При использовании жирной глины пропорции ее и песка в смеси могут достигать 1:4, но не более. Меньше вполне может быть. Доля песка обычно варьируется, пропорции подбираются на объекте так, чтобы раствор не трескался и не изменялся в объеме при высыхании.

Раствор глины с песком, предназначенный для самостоятельной кладки печи, готовят заранее. Не более суток, но и не менее трех часов. Натуральные ингредиенты необходимо подготовить к замесу. Песок необходимо просеять через сито с ячейками до 1,5 мм, глину протереть через сито с ячейками до 4 мм. В приготовленной массе не должно быть органических включений.

При использовании строительных смесей заводского изготовления в производстве точно следуют инструкции, прилагаемой производителем к своему продукту.

Доля песка в самодельных кладочных растворах зависит от «жирности» глины. Чем меньше в его составе песчинок, тем жирнее, а значит и пластичнее глина

Растворы для кладки кирпичной печи готовят в необходимом для работы количестве. Закрывать больше смысла нет, так как после высыхания их нельзя «омолодить», т.е. разбавить водой до первоначальной консистенции.

Необходимо запомнить процентное содержание самодельного глинопесчаного раствора, используемого при возведении массива печи. После строительства этим же составом отделывают печь, если решено не оставлять постройку без отделки.

Мероприятия в помощь самостоятельным печникам

В выборе конструкции дачной печи есть много нюансов, которые нельзя не учитывать. Подавляющее большинство деревянных агрегатов на дачах не топят постоянно, что не лучшим образом сказывается на их функциональности и работоспособности.

Из-за ограниченного свободного места на даче печь пытаются построить в одиночку. Предпочитают в основном универсальные конструкции как с теплопроводной поверхностью, так и с чугунной. для приготовления пищи. Хотя есть и приверженцы чисто отопительных агрегатов.

Фотогалерея

Фото

Дизайн и отделка кирпичной печи для дачи должны быть продуманы заранее. Ведь их смещают через несколько десятков лет

Теплоемкость печи должна быть равна теплопотерям. То есть агрегат должен перекрывать протечки, но не превышать их. Нет смысла устанавливать в загородном доме крупногабаритную печь

В дачных домиках, построенных из материалов с хорошими теплоизоляционными свойствами, можно установить небольшую компактную печь

В значительной степени на теплоемкость печи влияет количество и длина трубочистов — каналов внутри массив, по которому движется дым по пути к дымоходу. Чем дольше дым движется по ним, тем сильнее нагреваются кирпичные стены.

Печь кирпичная с коваными приборами

Печи большие теплоемкие

Малый отопительный агрегат

Массовая печь-накопитель тепла

Разберем три варианта строительства кирпичной печи для дачи, со строительством которой вполне реально справиться своими руками. Рассмотрим универсальные и отопительные конструкции предельно простого устройства, которое даже при нестандартной топке можно быстро и легко очистить.

Самые популярные виды кирпичных печей можно найти в .

Вариант №1 — плита с одноконфорочной панелью

Это предельно простая и компактная конструкция, как бы вытянутая в вертикальном направлении. В примере он оснащен дверцей с термостойким стеклом, что позволяет контролировать процесс. Если нет возможности приобрести именно такую ​​дверь, вполне подойдет чугунный вариант.

Духовка может быть выполнена в двух вариантах: в универсальном — с варочной панелью, предназначенной для приготовления горячих блюд, в нагревательном — без варочной панели под варочную панель

Ширина малогабаритной кирпичной конструкции 510 мм , что позволяет без проблем разместить его в традиционно небольших загородных домах. Глубина печи составляет 640 мм, при этом глубина топки не превышает 500 мм. Высота конструкции 2150 мм, высота дымохода определяется положением трубы относительно конька.

Предусмотрена печь, которую можно заменить сушильной камерой или баком для горячей воды. Наличие функциональных отсеков не только позволяет приготовить вкусные горячие блюда на даче, но и повышает теплоотдачу кирпичной конструкции.

Нагретый воздух и дымовые газы при работе печи устремляются вверх, проходят по задней стенке варочного отделения, после чего поступают в дымоходы и далее в дымоход. Тепловая энергия в этом здании используется по максимуму.

Узкая вертикально ориентированная конструкция занимает минимум места в загородном доме, но отлично справляется с обогревом помещений

Описываемая кирпичная конструкция включает 31 ряд плоской кладки кирпича. Для того чтобы конструкция функционировала безупречно, следует неукоснительно соблюдать следующие порядки.

При кладке необходимо постоянно проверять горизонтальность возводимой конструкции и проверять размер диагонали укладываемых сторон. К толщине швов предъявляются строгие требования, которые необходимо строго учитывать. Максимальная толщина швов при кладке корпуса и дымоходов не может превышать 5 мм, при футеровке — 3 мм.

Для самостоятельной кладки данной печной конструкции разработаны наряды и рассчитан расход материалов, что является ощутимой помощью для самостоятельных строителей

В представленном заказе фундамент под печь, особенности возведения которого представлены , не указан в другой статье на нашем сайте. Его заливают или строят из кирпича по стандартным правилам. Считаем, что фундамент уже возведен, и приступаем к непосредственной кладке печи.

Для укладки первых трех рядов комментарии не нужны; там все предельно просто. В 3-м ряду ставим дверцу поддувала, в 5-м ставим решетку. Перед устройством 6-го ряда ставим топочную дверку: временно закрепляем раму с дверцей проволочными растяжками и сразу подпираем двумя боковыми кирпичами.

На данном этапе устанавливается дверца поддувала, укладывается колосник и монтируется дверца топки. В 11 ряду ставят чугунную варочную панель

Далее выполняйте приказы приказа до 11-го ряда. После его укладки укладываем металлический уголок или стальную полосу, отступив от заднего края уже построенной части конструкции ровно на ширину одного кирпича. Это необходимо для установки варочной панели.

После установки варочной панели продолжаем кладку, строго следуя указаниям приказов. Начиная с 12-го и продолжая до 15-го ряда, одновременно строим стенки заднего дымового канала и варочного отделения.

На этом этапе строительства кирпичной печи формируются варочная камера и дымоход, расположенный за ее задней стенкой

В конце кладки 15-го ряда кладем металлические уголки или кладем шиферный лист. Они послужат основой для предстоящей сплошной кладки.

В 17 ряду ставим и крепим дверцу очистительной камеры. Выкладываем до 22-го ряда. В результате должен получиться полый участок, соединенный с дымовым каналом.

На третьем этапе строительства печи производится установка печи и футеровка кирпичом, а также установка дымоходной задвижки

В 24 ряду по внутренним краям нашей конструкции выкладываем обрезки асбеста. Далее обматываем корпус печи асбестовым канатом, после чего ставим его на плиту, опираясь на обрезки. Асбестовый канат выполнит функцию теплоизоляции, а заодно защитит устройство от перегорания.

С 24-го по 27-й ряд обкладываем печь кирпичом, соблюдая регламентированную правилами толщину швов.

В 28 ряду ставим дверцу, через которую будем чистить дымоход. Закрепляем как следует двумя кирпичами по бокам и продолжаем строительство.

В 29 и 31 рядах устраиваем каналы для дымоходной арматуры. Просто укладываем их и осуществляем дальнейшую кладку, не привязывая приспособления к кирпичам раствором. Затем из 32-го ряда строим дымоход.

Вариант №2 — печь для обогрева смежных помещений

Данная конструкция безоговорочно относится к отопительным агрегатам. Он не оборудован варочной панелью с конфорками и духовкой. Зато отлично прогревает несколько смежных помещений, в которых является частью межкомнатной перегородки.

В качестве отопительного агрегата используется печь без варочной поверхности и духовки. Устанавливается таким образом, чтобы обогревалось не более трех смежных помещений

Конструкция, как и предыдущий тип, компактна за счет удлинения по высоте. Он занимает всего 510 мм в ширину и 890 мм в глубину.

Высота отопительной печи без дымохода 2380 мм, что равно 35 рядам уложенных кирпичей.

В кирпичном строении минимум функциональных камер. С его кладкой легко справится начинающий печник

Справочник заказов на кладку отопительного типа деревенской кирпичной печи разделим на три условные части. Будем считать, что фундамент под него уже возведен по общим правилам.

Порядок кладки с 1-го по 12-й ряды представляет собой строительную схему с установкой поддувальной дверки, колосника и установкой топки

В первой трети приведены порядковые схемы с 1-го по 12-й ряд. Стартовые ряды начинаем с особой тщательностью, так как в дальнейшем будем ориентироваться на них. В каждом ряду проверяем равенство диагоналей, вертикальность рядов контролируем строительным уровнем.

Для того, чтобы стены были строго горизонтальными, мы будем периодически проверять их при кладке сантехники. В случае отклонения нужно сразу исправлять ошибки, пока раствор не успел схватиться и не начал затвердевать.

Кладку 1-го ряда выполняют по рубероиду, толю или аналогичному гидроизоляционному материалу, укладываемому в два ряда. Для удобства гидроизоляцию закрепляем связующим раствором и на ее поверхности размечаем контур строящейся печи.

Во 2-м ряду ставим рамку с поддувальной дверкой и приступаем к строительству дымохода. В 5-м ряду ставим решетку, являющуюся перекрытием поддувала. В 6-м ряду ставим рамку с топочной дверкой и закрепляем ее сразу двумя кирпичами по бокам.

С 5-го по 15-й ряд кладка ведется шамотным огнеупорным кирпичом, так что можно не выполнять футеровку, которая существенно уменьшила бы объем и без того небольшой топки.

Второй этап строительства кирпичной печи – формирование вертикальных дымовых каналов, топки и очистной камеры

После укладки 16-го ряда в образовавшееся углубление в 15-м ряду укрепляем его дно цементно-песчаным миномет.

Это необходимо для укрепления дна камеры, предназначенного для очистки дымовых каналов. Затем в 16 ряду ставим прочистную дверцу.

На третьем этапе строительства кирпичной отопительной установки производится дальнейшая кладка вертикальных дымовых каналов, второй камеры очистки, установка топочной задвижки

После того, как мы обкладываем дверцу прочистки и формируем эту камеру, параллельно продолжаем строить вертикальные каналы для дымохода до 24-го ряда.

Далее приступаем к третьему этапу кладки. В 25 ряду начинаем строительство второй камеры очистки. Снова укрепляем низ предыдущего ряда глиняно-цементным составом, ставим еще одну дверку и продолжаем строить дымоход.

В 28 и 32 ряду укладываем вентили, которые используются как регуляторы тяги. Докладываем топочный массив до 35-го ряда, чтобы после него перейти к сооружению дымохода.

Вариант №3 — печь со щитом и низким топчаном

Очень практичная конструкция с невысокой кирпичной лавкой, служащей в русской избе обогреваемой спальной комнатой. Конструкция сложнее предыдущих вариантов, но практичнее, т.к. включает в себя и отопительный узел, и частично меблированную, и варочную поверхность.

Эта модель печи также имеет два варианта пола. Различия ограничиваются рядами 5 и 6, 5а и 6а. Во втором варианте на угол верхнего ряда 9 ставится стальной уголок.0003

Для того, чтобы щит отопительной части печи был шириной 1020 мм, с двух сторон формируются выступы. Если вы планируете увеличить теплоотдачу, количество дымоходов можно увеличить до 5 штук. Для нормальной работы такой конструкции обязательно проворачивайте дымоходы над плитой.

Эта печь имеет два решения, отличия которых определяются в рядах 5 и 6, а также в 5а и 6а. Второе решение предполагает установку стального уголка под углом.

На данную конструкцию кирпичной печи разработаны заказы, рассчитан расход материала, необходимый для возведения универсальной конструкции. Если не предполагается использование летнего клапана, его закрывают кирпичом

Размеры кушетки подбираются индивидуально. Это может быть не сплошное кирпичное сооружение с камерами для обогрева и очистки, а своего рода эстакада на столбах вместо ножек.

Между стойками нужно оставить отверстия шириной 120 мм. Однако конструкция с камерами лучше удерживает тепло.

Приказ по сути является точной инструкцией для начинающих, желающих построить кирпичную печь на даче своими руками

Данную печь рекомендуется строить на монолитном фундаменте, на который перед строительством укладывается асбестовый лист печь. Шамотный огнеупорный кирпич используется только при обустройстве печи в качестве футеровки. Обычно топку возводят на один кирпич ниже уровня установки ее дверцы.

Кладка выполняется кирпичом, установленным на ребро. Заказы, данные для строительства этой печи, подробно описываться не будут, потому что читатель уже получил представления об условностях и специфике строительства печей.

Эта печь подходит как для летнего, так и для зимнего использования. Летом на ней готовят пищу, зимой не только готовят, но и греют, сушат, лечат простудные заболевания

Важно соблюдать приведенные порядковые схемы, а также четко придерживаться пропорций и составов вяжущие растворы, применяемые при строительстве кирпичных печей.

Выводы и полезное видео по теме

Видео №1. Ролик в помощь самостоятельным печникам, материал наглядный порядок отопительной печи:

Видео №2. Подробное руководство по строительству отопительно-варочного узла по готовым методикам, но с некоторыми изменениями от исполнителя:

При выборе проекта строительства печи для дача своими руками, необходимо учитывать собственные возможности и умения. Не исключено, что предложенные нами варианты кому-то покажутся слишком сложными или простыми. В любом случае представленная информация поможет составить представление о конструкции печи, чтобы пользоваться ею самостоятельно или контролировать действия нанятых печников.

Если вам пришлось самостоятельно построить печь из кирпича для дачи, поделитесь, пожалуйста, фотографиями собственных конструкций. Возможно, вы знаете какие-то тонкости, которые мы не учли в нашей статье? Расскажите о них нашим читателям — оставляйте комментарии в блоке ниже.

Ракетные печи! — Сад друидов

Дана 7 комментариев на Natural Building II: Ракетные печи!

Ранее на этой неделе я написал в блоге о своем посещении Strawbale Studio. В этом втором посте о естественном строительстве я расскажу о самой мастерской ракетной печи. Я в восторге от ракетных печей, потому что они используют простые материалы для создания невероятно энергоэффективных способов приготовления пищи и обогрева. Я пошел на этот семинар, потому что мы говорили о строительстве летней кухни. В следующем году планируется построить ракетную початковую печь для выпечки и ракетную печь для приготовления пищи. Должно быть очень круто!

Ракетные печи могут многое. Как правило, в естественном строительстве они используются для двух целей: обогрева помещений и/или людей и приготовления пищи. У внутренней ракетной печи Дины есть глинобитная скамья. Скамейка нагревается со скоростью 1″ в час, когда работает ракетная печь, поэтому, если есть 4″ глыбы (смесь песка и глины), потребуется четыре часа, чтобы прогреться. Динн говорит, что такая система отопления ракетной печью лучше всего подходит для длительного обогрева. Основной принцип ракетной печи заключается в том, что она использует J-образную конструкцию для направления тепла через систему печи — система печи может принимать различные формы. Одна из форм, которую Динн разрабатывает в студии Strawbale Studio, — это скамья с подогревом, которая полностью окружает естественное здание, чтобы люди могли согреться, сидя.

Домашняя кушетка с ракетной печью Динн!Дин объясняет, что такое ракетная печь. Крупный план схемы печи. Ракетная печь № 2 (простая печь)

На фото выше показана простая ракетная печь, которая была у Динны на участке. Вы можете увидеть форму буквы «J», сделанную из кирпичей. У этой печи вообще нет шумоизоляции. Но это дало нам хорошее представление о том, как может выглядеть внутренность одного из них.

Прежде чем мы приступили к сооружению собственного камина, было довольно холодно и немного дождливо. Поэтому мы решили также построить камин «Рамфорд», который отражал бы тепло обратно к нам, когда мы работали. Это был такой простой, элегантный дизайн, и он ТАК хорошо согревал нас!

Строительство временного камина в Рамфорде – чтобы согреться!

В конце концов, мне пришлось ухаживать за огнем большую часть дня, и я работал над разведением костра, который защищал бы от дождя и защищал бы угли. Оказывается, дизайн Рамфорда действительно хорош для этого! Вот наш костер горит даже под проливным дождем!

Рамфорд под дождем!

Итак, соорудив эту быстродействующую печь, мы приступили к работе примерно в 8 футах от нее, чтобы построить плиту-ракету.

Шаг 1. Мы начали с моделирования того, как будет выглядеть наша реактивная плита, используя кирпичи. Динн сказала нам, что кирпичи важны — старые красные кирпичи прекрасно работают. Новые красные кирпичи отличаются и не работают. Вам нужно что-то, что может выдерживать многократные нагревания и охлаждения, и что является огнестойким.

Шаг 2: После того, как мы были удовлетворены нашей конструкцией, которая состояла из куска каминной трубы, изоляции и внешнего слоя кирпичей с раствором из самана, мы начали процесс сборки печи. На фото ниже показано, как мы учимся кладке кирпича! Когда мы укладывали кирпичи на место, мы опускали каждый кирпич в воду, а затем добавляли в него саман. Затем мы уложили кирпичи, постукивая по ним. После постукивания мы использовали уровень, чтобы убедиться, что мы строим ровно, как по вертикали, так и по горизонтали.

Начинаем добавлять глиняный раствор в ракетную печь!

Шаг 3:  Добавьте в канал. На фото ниже показано, как мы разместили трубу. Обратите внимание на пространство вокруг трубы для нашей изоляции (перлит). Все эти пространства были заполнены либо изоляцией, либо саманом.

Ракета Шаг 3: Добавление в трубу!

Шаг 4:  Мы добавили немного изоляции на дно (даже ниже того места, где размещаются бревна), а затем продолжили обсыпку вокруг трубы. В конце концов, мы создали достаточно глины, чтобы добавить кирпич, удерживающий трубу на месте. Вы можете видеть, что початок довольно влажный, но он все еще держался вместе, пока мы продолжали его добавлять!

Выковыривать трубу!

Шаг 5: На этом этапе мы добавили больше кирпичей и больше изоляции. Динн использовала что-то под названием «Перлит» (его можно найти в магазине гидропоники), но она сказала, что подойдет любой негорючий изоляционный материал. Древесная зола работает очень хорошо, и мы планируем использовать ее, так как ее много из нашего дровяного камина.

Добавление изоляции!Добавление кирпичей!

Шаг 6: Мы закончили верхнюю часть печи с большим количеством булыжника. Это поверхность нагрева. Однако вы не можете просто прикрепить к нему кастрюлю, вам нужен способ, чтобы тепло могло уйти. Таким образом, вы можете положить сверху три маленьких камня и поставить на них гриль или кастрюлю.

Сколотить плиту!

Шаг 7: После того, как мы закончили печь, нам нужно было почистить печь. Мы взяли глыбу и заделали все трещины. Мы также использовали проволочную щетку по кирпичам, чтобы удалить лишний раствор.

Чистка ракетной печи!

Готовая печь! Я не могу дождаться, чтобы увидеть, как это работает!

Готовая ракетная печь!

Заключительные мысли:

Каждый раз, когда я изучаю новый навык или область, мне напоминают о том, сколько знаний мы потеряли и что нам нужно работать, чтобы восстановить их.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
