Грозозащита для дома: Устройство грозозащиты частного дома

Грозозащита для дома: Устройство грозозащиты частного дома

Содержание

Молниезащита частного дома

Необходимость установки системы молниезащиты для частного дома определяется собственником здания исходя из вероятности поражения объекта молнией и возможного материального ущерба. Национальные нормативные документы не предъявляют требования к обязательному выполнению системы МЗ для индивидуальных жилых домов.

Вероятность удара молнии в объект зависит в первую очередь от продолжительности гроз в районе его расположения.




Увеличить



Для дома прямоугольной формы размерами 10х12 м и высотой в коньке 8 м эта зависимость приведена в таблице:

Среднегодовая продолжительность
гроз в часах
Вероятность удара молнии в дом 10х12х8 м*
10-20
1 удар в 332 года
20-40 1 удар в 166 лет
40-60 (Москва и обл. ) 1 удар в 83 года
60-80 1 удар в 60 лет
80-100 1 удар в 47 лет
100 и более 1 удар в 39 лет

Комплекс средств молниезащиты зданий включает в себя устройства защиты от прямых ударов молнии (внешняя молниезащитная система) и устройства защиты от вторичных воздействий молнии (внутренняя молниезащитная система). В частных случаях молниезащита может содержать только внешние или только внутренние устройства.

Система внешней молниезащиты защищает непосредственно от прямого попадания молнии в объект. Данное воздействие опасно в первую очередь высокой температурой канала молнии, которое может привести к возгоранию горючих конструкций здания.

Более подробно об опасностях, которые несёт грозовой разряд молнии можно узнать в цикле статей «Молниезащита для новичков» профессора Э. М. Базеляна.

Состав и исполнение компонентов внешней системы молниезащиты

Система внешней молниезащиты состоит из трех компонентов: молниеприёмников, воспринимающих прямой удар молнии; заземляющего устройства, обеспечивающего растекание тока в земле, и токоотводов, осуществляющих связь между двумя первыми элементами.

Молниеприёмники

Выбор количества и высоты молниеприёмников должен производиться с помощью расчёта зон защиты. В расчётную зону защиты установленных мачт должен входить весь объём защищаемого объекта.

Зона защиты стержневого молниеприёмника представляет собой конус, вершина которого совпадает с вертикальной осью мачты. Размеры данного конуса зависят от значения требуемой надёжности.

Размеры конуса защиты согласно СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» для надёжности 0,9 определяются формулами:




Зона защиты одиночного стержневого молниеотвода:
1 — граница зоны защиты на уровне hx, 2 — то же на уровне земли


Установка отдельно стоящей мачты для защиты дома не будет целесообразна, в силу того, что её высота должна быть солидной (до 30 метров). Это не только дорого, трудозатратно, но и увеличивает полное количество ударов молнии в рассматриваемый участок земли. Оптимальным будет размещение мачт непосредственно на защищаемом объекте.

Установки одной мачты может быть достаточно только для дома с вальмовой (пирамидальной) кровлей при размещении мачты на вершине крыши.



Для дома прямоугольной формы с двухскатной кровлей (угол ската кровли не менее 35°) для надёжной защиты необходима установка двух мачт высотой 2 метра по краям конька кровли. Для дома более сложной формы нужно производить расчёт с учетом конструктивно возможных мест установки молниеприёмных мачт.

Молниеприёмная сетка может быть использована для кровель с уклоном не более 7°, что не характерно для индивидуального жилого строительства. Кроме того, современная научная общественность не подтверждает эффективность сеток в обеспечении защиты от прямых ударов молнии (подробнее в вебинаре “Вопросы и проблемы нормативной документации”).

Молниеприёмники должны быть выполнены из материалов и размеров (площадь сечения, толщина), соответствующих ГОСТ Р МЭК 62561.2-2014.

Токоотводы

Диаметр токоотводов, выполненных из круглого проката должен быть не менее 8 мм. Токоотводы нужно располагать таким образом, чтобы между точкой поражения и землей ток растекался по нескольким параллельным путям, и длина этих путей была минимальна. Рекомендуется прокладывать токоотводы на максимальном отдалении от дверей и окон.

Непосредственный контакт токоотвода требуемого сечения с материалом стен и кровли не может привести к возгораниям, в силу того, что повышение температуры токоотвода под воздействием тока молнии недостаточно даже для начала процесса обугливания дерева, не говоря уже о других малогорючих материалах. Кроме того, тепловое воздействие очень кратковременно.

Заземляющее устройство

В качестве заземляющего устройства во всех возможных случаях необходимо использовать металлические сваи фундамента или соединенную между собой арматуру железобетонных фундаментов здания. Данное решение примененимо при возможности подключения (наличие выпусков арматуры) и при использовании в качестве гидроизоляции битумных и битумно-латексных покрытий. Эпоксидные и другие полимерные покрытия препятствуют электрическому контакту фундамента с землей, и, следовательно, данный фундамент в качестве естественного заземлителя использоваться не может.

Искусственные заземлители следует располагать под асфальтовым покрытием или в редко посещаемых местах на удалении от пешеходных дорог.

Заземляющее устройство, к которому подключен стержневой молниеприёмник, должно иметь следующую минимальную конструкцию:

— три и более вертикальных электрода длиной не менее 3 метров, объединённых горизонтальным электродом, при расстоянии между вертикальными электродами не менее 5 метров.

Заземляющие электроды должны располагаться за пределами защищаемого объекта и быть как можно более распределёнными. Предпочтительная глубина залегания электродов не менее 0,5 м, расстояние от стен объекта – 1 метр.

Размеры заземлителей должны соответствовать требованиям коррозионной и механической стойкости. В нормативных документах (ГОСТ Р 50571.5.54-2011) приведены минимальные размеры электродов в зависимости от материала, из которого они изготовлены.

Примечания


Комплектующие внешней молниезащиты

Вертикальная молниеприёмная мачта

Традиционный вертикальный молниеприёмник в виде двухметровой (GL-21101G) или четырёхметровой (GL-21103G) мачты, поставляется с прикручиваемым острым наконечником.

Мачта изготовлена из нержавеющей стали в виде трубы с толщиной стенки 2 мм.



Держатель для молниеприёмника — мачты GL-21101G / GL-21103G к дымоходу (нержавеющая сталь)

Держатель GL-21202 (поставляется набор из двух единиц) позволяет прикрепить вертикальный молниеприёмник (мачту) GL-21101G / GL-21103G к дымоходу или воздуховоду.

В стене держатель крепится десятью анкерами (по пять на каждый), что обеспечивает очень высокую механическую прочность конструкции.

Изготовлен из нержавеющей стали.

Болты, шайбы и гайки выполнены из нержавеющей стали.

Возможно применение аналогичного держателя, предназначенного для монтажа к стене. Ознакомиться с его описанием можно на отдельной странице.



Зажим к молниеприёмнику — мачте GL-21101G / GL-21103G для токоотводов(нержавеющая сталь)

Зажим GL-20022 позволяет подсоединить проволочный токоотвод диаметром 8 мм к молниеприёмнику-мачте GL-21101G/GL-21103G.

Позволяет фиксировать два проводника (с разных сторон).

Изготовлен из нержавеющей стали.

Болты, шайбы и гайки выполнены из нержавеющей стали.



Токоотвод — проволока омеднённая (D8 мм)

Омеднённая проволока GL-11149 изготовливается из катанной стали с электролитически нанесенным медным покрытием чистотой 99. 9% и толщиной не менее 0.070 мм, составляющим молекулярное и неразрывное соединение со сталью.

Проволока диаметром 8 мм (площадью поперечного сечения 50 мм²) применяется в качестве токоотводов в составе внешней молниезащиты



Зажим к фасаду для токоотвода (крашенная оцинкованная сталь)

Зажим позволяет быстро прикрепить проволочный токоотвод диаметром 8 мм к фасаду / стене здания.

В комплекте НЕТ винта (на фото — пример).



Зажим на крышу, покрытую металлическим профилем / профнастилом, для токоотвода (крашенная оцинкованная сталь)

Зажим с резиновой уплотняющей втулкой позволяет быстро закрепить проволочный токоотвод диаметром 8 мм на крыше, покрытой металлическим профилем / профнастилом.

В комплекте НЕТ винта (на фото — пример).



Зажим контрольный для соединения токоотводов «проволока + проволока» (крашенная оцинкованная сталь)

Зажим с возможностью отключения системы внешней молниезащиты (токоотводов) от заземляющего устройства (например, для проведения замеров).

Позволяет соединить по прямой линии токоотводы из проволоки D8.



Модульное заземление ZANDZ и GALMAR

Стержни заземления GALMAR и ZANDZ изготавливаются из стали с нанесенным защитным медным покрытием толщиной не менее 0.250 мм, которое обеспечивает гарантированный срок службы устройства до 100 лет.

Конструкция стержней, которые можно соединять между собой и погружать в почву на глубину до 40 метров, обеспечивает достижение низкого сопротивления заземления на небольшой площади. Монтаж производится силами одного человека без использования строительной и специализированной техники.

Модульное заземление можно приобрести и в виде готовых комплектов, и в виде отдельных комплектующих.

Ознакомиться с подробной информацией о технологии модульного заземления можно на отдельной странице.



Горизонтальный заземлитель — проволока омеднённая (D10 мм)

Омеднённая проволока GL-11150 изготовливается из катанной стали с электролитически нанесенным медным покрытием чистотой 99. 9% и толщиной не менее 0.070 мм, составляющим молекулярное и неразрывное соединение со сталью.

Проволока диаметром 10 мм (площадью поперечного сечения 80 мм²) применяется в качестве токоотводов в составе внешней молниезащиты

С полным ассортиментом элементов для молниезащиты можно ознакомиться на соответствующих страницах нашего сайта.

Купить

Ознакомиться с действующими ценами и приобрести все необходимые элементы для организации качественной и надежной системы внешней молниезащиты можно в удобном интернет-магазине на отдельной странице «Купить».

Молниезащита (грозозащита) коттеджей и частных домов


Галерея выполненных работ >         |         Галерея результатов удара молнии >

Система молниезащиты (грозозащиты) предназначена для защиты от прямого удара молнии, грозовых и коммутационных перенапряжений в сетях.





Молниеприемная часть и токоотводы

Заземляющее устройство

Уравнивание потенциалов

Защита от импульсных перенапряжений

Предлагаем Вам создавать новый уровень безопасности домов, в которых Вы живёте, которые Вы проектируете, строите и оборудуете. Комплексное оснащение системным оборудованием молниезащиты ведущего германского производителя OBO Bettermann — проверенное временем эффективное решение по защите от молнии и импульсных перенапряжений.

Компания Кровмаркет предоставляет полный комплекс услуг по молниезащите (грозозащите), от проектирования до монтажа «под ключ». Комплексная система молниезащиты (грозозащиты) не только обезопасит дом от повреждений и разрушения, но и защитит людей и электроприборы от воздействия молнии.

Конечно, сегодня уже многие понимают, что комплексная система молниезащиты — это неотъемлемая часть инженерии загородного дома. Люди уже не так наивны, чтобы полагать, будто такую важнейшую задачу, как молниезащита дома, возможно решить установкой заземленного «штыря-громоотвода» кустарного изготовления, который не только не обеспечивает защиту от удара молнии, но нередко даже усугубляет ситуацию.

 Комплекс современных средств внешней и внутренней молниезащиты ( грозозащиты ) обеспечивает:

    • защиту людей

    • защиту объектов от термического и механического повреждений

    • защиту электрооборудования низковольтных сетей (0,4 кВ), чувствительного оборудования телекоммуникационных, электронных и инженерных систем от вторичных воздействий (электромагнитных воздействий)

    • высокий уровень электробезопасности

    • улучшение электромагнитной обстановки

Комплексная молниезащита( грозозащита ) ОВО Bettermann — проверенное временем эффективное решение по защите от молнии и импульсных перенапряжений.

Молния, поражающие факторы и последствия

Разряды молнии имеют огромную разрушительную силу, что приводит к различной тяжести последствиям. Так или иначе, они представляют серьезную угрозу для жизни и имущества человека. Есть различные молниевые теории, но сходятся они в том, что разность потенциалов до 1000kV в облаках по отношению к земной поверхности вызывает разряд огромнейшей силы, до 200kA, что сопровождается раскатами грома и световыми вспышками. При этом атмосферный канал разряда разогревается до 30 000 градусов. Такой разряд в среднем длится от 60 до 100 мкс. То к чему это приводит можно посмотреть в таблице ниже.

Проявление угрозы Поражающие факторы Возможные последствия
прямой удар молнии в здание разряд до 200 кА, до1000 кV, 30 тыс. оС поражение человека, разрушения частей зданий,пожары
удалённый разряд при ударе молнии в коммуникации (до 5 и более км.) занесённый грозовой потенциал по проводам электроснабжения и металлическим трубопроводам ( возможный импульс перенапряжения — сотни кV) поражение человека, нарушение изоляции электропроводки, возгорание, выход из строя оборудования, потери баз данных, сбои в работе автоматизированных систем
близкий удар молнии (до 0,5 км от здания) наведенный грозовой потенциал в проводящих частях здания и электроустановки (возможный импульс перенапряжения — десятки кV) поражение человека, нарушение изоляции электропроводки, возгорание, выход из строя оборудования, потери баз данных, сбои в работе автоматизированных систем
коммутации и короткие замыкания в сетях низкого напряжения импульс перенапряжения (до 4кV) выход из строя оборудования, потери баз данных, сбои в работе автоматизированных систем


О молниезащите (грозозащите).
Назначение, состав, краткое описание

Назначение

В данное время, благодаря мировой науке и практике, молниезащита активно развивается, как часть мировой техники и существует сегодня, как набор норм, приемов и средств. При строительстве деревянных домов цена игнорирования молниезащиты может оказаться слишком высока.

«Инструкцией по устройству молниезащиты (грозозащиты) зданий, сооружений и промышленных коммуникаций» (СО-153-34.21.122-2003) было отмечено следующее: «…При нормировании молниезащиты за исходное принято положение, что любое ее устройство не может предотвратить развитие молнии. Применение норматива при выборе молниезащиты (грозозащиты) существенно снижает риск ущерба от удара молнии…»

Нынешние нормы дают все, что необходимо для обеспечения молниезащиты зданий. Нормативные документы, которые составляют основу для разработки комплекса средств молниезащиты на этапе проектирования являются РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений», «Инструкция по устройству молниезащиты (грозозащиты) зданий, сооружений и промышленных коммуникаций» (СО-153-34. 21.122-2003), ПУЭ-7 редакция, ГОСТ Р 50571.19.

Следующие стандарты по молниезащите, применяемые на этапе проектирования должны обязательным образом приниматься во внимание. Это стандарты международной электротехнической комиссии (МЭК) IEC 61024, IEC 62305, IEC 61312.

Хочется заметить, что молниезащита (грозозащита) сегодня, обеспечивает не только защиту от атмосферных разрядов, но и предохраняет от импульсных перенапряжений и помех в электрических сетях с номинальным напряжением до 1000В, оборудования передачи данных, контроля и измерения, связи, управления, а так же сигнализации (то есть внутренняя молниезащита (грозозащита)).

Комплекс современных средств внешней и внутренней молниезащиты (грозозащиты) обеспечивает:

  1. защиту людей
  2. защиту объектов от термического и механического повреждений
  3. защиту электрооборудования низковольтных сетей (0,4 кВ), чувствительного оборудования телекоммуникационных, электронных и инженерных систем от вторичных воздействий (электромагнитных воздействий)
  4. высокий уровень электробезопасности
  5. улучшение электромагнитной обстановки

Краткое описание

Средства наружной молниезащиты (грозозащиты) в основном устанавливаются непосредственно на защищаемом объекте. Но в некоторых случаях внешняя молниезащита (грозозащита) устанавливается отдельно от защищаемого объекта, таким образом препятствуя возможному повреждению в результате термического действия при атмосферном разряде.

Типичные случаи применения отдельно стоящих молниеотводов относятся к:

  1. зданиям с возгораемым кровельным покрытием (например, камышит)
  2. зданиям со стенами из горючего материала (например, оцилиндрованные дома)
  3. взрыво- и пожароопасным объектам

Наружная молниезащита (грозозащита) должна быть спроектирована, а так же исполнена должным образом, чтобы при пробое с молниеотвода на защищаемый объект не возникало опасное искрение. Для этого потребуется:

  1. соответствующая изоляция
  2. соблюдение безопасных расстояний

При установке внешней защиты (молниеотводов) на объекте это означает:

  1. стройство связей с металлической арматурой
  2. соответствующую изоляцию
  3. соблюдение безопасных расстояний

Состав (для молниезащиты (грозозащиты), установленной на защищаемом объекте)

Молниеприёмная часть и токоотводы — для приёма прямого разряда и отвода тока молнии к заземлению.
Это система проводников из антикоррозионных материалов. Проводники, осуществляющие молниеприемную функцию, прокладываются по кровлям разной сложности. Они соединены с молниеприемными стержнями, служащими для защиты выступающих частей и разнообразного оборудования на кровле. На скатах кровли и стенах производится монтаж токоотводов, для соединения молниеприемной части и заземляющего устройства. Они так же включают в себя специальные элементы ввода в землю. Все перечисленные части внешнего молниезащитного комплекса крепятся на кровле, стенах и строительных конструкциях специально предназначенными для этого держателями. Для соединения узлов так же применяются специальные соединители и клеммы. Все ответственные элементы проходят испытание импульсным током в 50 и 100 кА.

Устройство заземления — применяется для обеспечения безопасных режимов работы электроустановки, распределения части энергии молнии в земле.
Устройства, служащие для заземления бывают различного типа и исполнения, комплектуются они элементами заводского изготовления из антикоррозионных материалов (составные заземляющие стержни, болтовые клеммы и соединители, антикоррозионный бандаж, а так же заземляющие проводники, круглые и плоские).

Уравнивание потенциалов — для устранения разности потенциалов между проводящими частями здания, заземлением и электроустановкой.
Система уравнивания потенциалов комплектуется хомутами, шинами, соединительными клеммами и другими элементами. Уравнивание потенциалов состоит в соединении всех заземляемых проводников и металлических конструкций между собой и заземлением.

Защита от импульсных перенапряжений — для ограничения атмосферных и коммуникационных перенапряжений в сетях.
Это включенные в систему уравнивания потенциалов разрядники, ограничители перенапряжения для ступенчатой защиты различных телекоммуникационных сетей,электрических цепей , приборовоб и орудования.

Молниезащита (грозозащита) коттеджей и частных домов

Организации, занимающиеся застройкой и монтажом и сталкивающиеся с задачей устройства молниеприемной части на коттеджах, встречаются с серьезными трудностями при установке молниеприемных проводников, токоотводов, молниеприемных стержней, а так же при принятии технических решений, связанных с обеспечением необходимых зон защиты от прямого атмосферного удара и безопасностью токоотводов. Практическое исполнение раздела проекта «Молниезащита (грозозащита)» на объектах, молниеприемная часть и токоотводы которых независимы от строительных конструкций, равносильно изобретению.

Чаще всего, следствием этого становятся «устройства», выполненные из подручных материалов в построечных условиях, с грубым нарушением норм. Такие части молниезащиты (грозозащиты) и устройства заземления обычно имеют низкую долговечность, малую степень защиты от прямого удара и лишены средств защиты от наведенного или занесенного грозового потенциала.

Практика применения металлического кровельного покрытия (в особенности металлочерепицы), закрепленная в «Инструкции по устройству молниезащиты (грозозащиты)…», в качестве молниеприемника может повлечь за собой деформацию или разрушение листового материала, а так же возгорание расположенных под ним горючих материалов и конструкций кровли.

Сегодня все чаще применяются дорогостоящие и чувствительные к импульсному напряжению информационно-технологическое оборудование, системы автоматизации и телекоммуникации. Чтобы обеспечить их сохранность и бесперебойную работы, требуется комплекс квалитетного и комплексного оборудования, направленный на ограничение грозовых и коммутационных перенапряжений с доступными для понимания правилами применения, установки и использования.

Специалисты «Кровмаркет» предлагают Вам создавать новый уровень безопасности домов, применяя комплексную молниезащиту (грозозащиту) от OBO Bettermann, которая:

  • Позволяет выполнить молниезащиту ( грозозащиту ) с сохранением архитектурной индивидуальности. Применяется на любых зданиях.

  • Реализуется на любой стадии строительства и в жилом доме.

  • Комплектуется из элементов заводской готовности, обеспечивающих минимальный срок и технологичность реализации.

  • Изготавливается из антикоррозионных материалов, гарантирующих длительный срок эксплуатации

  • Обеспечивает ступенчатую защиту всех типов силовых, информационных сетей и потребителей.

  • Комплектуется устройствами защиты, имеющими европейские знаки качества и надежности VDE, OVE, KEMA KEUR, MEEI, EZU.

  • Обеспечивает надежность и безопасность электроустановки здания. Включает заземление и уравнивание потенциалов.

Частный дом.
Внешняя молниезащита (грозозащита) с кольцевым заземляющим устройством.
Частный дом с внешней молниезащитой (грозозащитой).
Внутренняя молниезащита (грозозащита) — защита от перенапряжений.

Молниезащита (грозозащита) жилых, административных и промышленных объектов

В процессе инсталляции молниезащитного (грозозащитного) комплекса на реконструируемых промышленных, административных и общественных зданиях часто возникают проблемы. Внешняя молниезащита (грозозащита) с заземлением не зависимо от токоведущих строительных конструкций обойдется гораздо дешевле на объектах такого типа, чем определение их пригодности и реконструкция. Практическое исполнение раздела проекта «Молниезащита (грозозащита)» в таких случаях, равносильно изобретению.

Ежегодно растет применение дорогостоящей и чувствительной к импульсному напряжению техники. Для обеспечения ее бесперебойной и безопасной работы требуется установка комплексного и квалитетного оборудования, служащего для ограничения грозовых и коммутационных перенапряжений с простыми и доступными правилами применения, установки и использования.

Жилые, промышленные и общественные здания городской застройки, как правило, имеют лишь внешнюю защиту от прямого атмосферного удара с использованием токопроводящих конструкций, забывая о необходимости внутренней молниезащиты (грозозащиты). Таким образом, владельцы и эксплуатирующие организации могут понести огромные затраты на устранение последствий и покрытие ущерба от воздействия атмосферных ударов и коммуникационных перенапряжений в сетях.

Специалисты «Кровмаркет» предлагают Вам создавать новый уровень безопасности зданий, применяя комплексную молниезащиту (грозозащиту) от OBO Bettermann, которая:

  • Позволяет выполнить молниезащиту (грозозащиту) с сохранением архитектурной индивидуальности. Применяется на любых зданиях.

  • Комплектуется из элементов заводской готовности, обеспечивающих минимальный срок и технологичность реализации.

  • Изготавливается из антикоррозионных материалов, гарантирующих длительный срок эксплуатации.

  • Обеспечивает ступенчатую защиту всех типов силовых, информационных сетей и потребителей.

  • Комплектуется устройствами защиты, имеющими европейские знаки качества и надежности VDE, OVE, KEMA KEUR, MEEI, EZU.

  • Обеспечивает надежность и безопасность электроустановки здания. Включает заземление и уравнивание потенциалов.


Общественное, административное здание с плоской кровлей. Внешняя молниезащита (грозозащита).
Общественное, административное здание с плоской кровлей. Внутренняя молниезащита (грозозащита) — защита от перенапряжений.
Промышленное здание. Внутренняя молниезащита ( грозозащита ) — защита от перенапряжений.

Стоимость молниезащиты (грозозащиты)

Стоимость комплексной системы молниезащиты (грозозащиты) может варьироваться, в зависимости от таких факторов, как сложность кровли, количество вентиляционных и дымовых труб, высота дома, материал кровли, сложность электроустановок дома, тип заземляющего контура и наличие дорогостоящего оборудования.

Примерная стоимость инсталляции комплексной молниезащиты (грозозащиты) для коттеджа площадью около 300 кв.м. и высотой 12 м, составит от 2500 до 3000 евро. Конечно, это приблизительная цифра, так как точную стоимость всего проекта системы молниезащиты (грозозащиты) можно вычислить, лишь оценив все влияющие на это факторы в каждом конкретном случае, сюда включено все перечисленное выше, а так же пожелания заказчика.

Все необходимые элементы молниезащитного (грозозащитного) комплекса производятся Германскими производителями антикоррозийных материалов. CoinsRussia — Сюда включаются проводники, разнообразные держатели, соединители проводов на кровле и земле, молниеприемные элементы и прочее.

Максимальную безопасность может обеспечить лишь комплексная защита, но даже реализация отдельных ее составляющих, таких как заземление, уравнивание потенциалов или защита от перенапряжения, снижает опасность.

Галерея выполненных работ >         |         Галерея результатов удара молнии >


Понимание основ — Жилые системы молниезащиты

31 декабря 2022 г.

Команда 4LP / пятница, 08 марта 2019 г. / Опубликовано в Советы домовладельцам

Каждый год тысячи домов повреждаются молнией забастовки в США. Этот ущерб может варьироваться от полной потери в результате пожара до потери вся ваша электроника из-за скачка напряжения. Независимо от сценария, оставлять свой дом незащищенным может быть опасным и дорогостоящим риском. Вы можете быть заинтересованы в получении дополнительной информации о системах молниезащиты, но, возможно, не уверен в том, с чего начать и чего ожидать. Мы здесь, чтобы помочь! Ниже мы обозначил неотъемлемые части каждой жилой системы молниезащиты.


Воздухораспределители
Воздухораспределители показаны на крыше жилого дома. Молниеприемники

, также известные как традиционные молниеотводы, являются наиболее часто устанавливаемой системой молниезащиты. Система состоит из нескольких небольших клемм/стержней, установленных на крыше дома. Основная цель системы — обеспечить молниеносный путь к земле. Не нравится внешний вид терминалов на крыше? Доступны декоративные клеммы и косметические решения!

Система ESE Система ESE на вершине дымохода.

Система Early Streamer Emission является альтернативой традиционным воздухораспределителям и состоит из одного стержня большего размера. ESE постоянно отслеживают окружающее напряжение в воздухе и посылают восходящие стримеры (ветвь молнии, которая поднимается от земли к облаку), чтобы встретить любые нисходящие лидеры (ветвь молнии, которая выходит из облака). Заряды захватываются и направляются от уязвимых точек к земле. Система ESE идеально подходит для больших сооружений или открытых площадок.

Заземление

Системы заземления молниезащиты в жилых зданиях рассеивают электрический ток от молнии, который проходит через токоотводы после того, как удар захвачен молниеотводом или молниеприемником другого типа. Системы заземления также могут рассеивать скачки напряжения, вызванные переходными процессами при переключении питания. Как и соединения между молниеприемниками, токоотводами и системами заземления, компоненты системы заземления должны быть правильно соединены. Любое существующее токопроводящее оборудование на объекте также должно быть подключено к системе заземления для предотвращения опасного напряжения в случае удара молнии или переходного процесса при переключении питания.

Защита от перенапряжения Устройства защиты от перенапряжения, установленные на электрощите дома.

Вы инвестировали в современную электронику, теперь пришло время защитить ее! Защита от перенапряжения защищает эту электронику от внезапных скачков напряжения. Эти устройства поглощают и перенаправляют электрическую энергию, поступающую от близких ударов. Хотя это не всегда рекомендуется, устройства защиты от перенапряжения могут работать независимо от полных физических систем молниезащиты.

Готовы узнать больше? Свяжитесь с нами сегодня!

  • Твитнуть

Отмечен под: Алабама, Флорида, Homeowner Tips, Лайтнинг, Луизиана, Миссисипи, Техас

Компания 4LP, основанная в 1996 году, является выдающимся мировым лидером в области молниезащиты. У нас есть более чем 20-летний опыт защиты коммерческих объектов и жилых домов от ударов молнии и переходных токов путем проектирования и установки инновационных систем молниезащиты, подавления перенапряжения, заземления и соединения. Свяжитесь с нами сегодня, чтобы узнать больше и начать процесс получения бесплатной оценки.

Что вы можете прочитать дальше

Защита вашего дома от молнии

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Установка превентивных мер, обеспечивающих молниезащиту, сэкономит вам деньги в долгосрочной перспективе.

В США вероятность того, что вас ударит молния в течение жизни, если вы доживете до 80 лет, довольно низка — 1 к 15 300. Фактически, в 2020 году в США было всего 17 подтвержденных прямых ударов молнии. Но вероятность того, что молния ударит в ваш дом, намного выше, примерно один из каждых 200 домов в США в год. В прошлом году от домовладельцев в США было подано более 70 000 исков о возмещении ущерба от молнии, при этом средняя стоимость одного иска составила почти 30 000 долларов. Удар молнии может вызвать пожар в доме или другой физический ущерб, но он также может вызвать скачок напряжения, который может повредить ваши приборы и электронику. Несколько мер безопасности могут сэкономить вам много денег и головной боли. Если вы защищаете свой дом от молнии, вы можете даже не знать, что в него ударила молния, но если ваша защита не работает, вы можете столкнуться с огромным счетом за ремонт, который страховка может не покрыть.

На этой странице

Защита от перенапряжения для всего дома

Скачки напряжения могут возникать по-разному, включая перебои в подаче электроэнергии и короткие замыкания, однако наиболее разрушительными являются молнии. Всплеск — это внезапное повышение напряжения в вашей электрической системе. Это может произойти, если поблизости есть молния, даже если она не бьет прямо в ваш дом. Эти всплески могут передаваться по электросети, телефонным или кабельным линиям рядом с вашим домом. Большие скачки напряжения могут привести к немедленному повреждению ваших приборов. Со временем повторяющиеся меньшие скачки могут повредить ваши приборы, пока они в конечном итоге не выйдут из строя.

Когда дело доходит до защиты вашего дома от скачков напряжения, вам необходимо установить устройства защиты от перенапряжения (УЗП)* и надежную систему электрического заземления. Эти устройства обнаруживают, блокируют и отводят напряжение от вашего дома, используя варисторы из оксида металла. Это заблуждение, что удлинители общего назначения защитят вашу домашнюю технику в случае сильного скачка напряжения. Разветвители только увеличивают мощность вашей розетки, а устройства защиты от перенапряжений создают барьер между вашей электрической системой и подключенными к ним устройствами. Однако даже в этом случае устройство защиты от перенапряжения в точке использования не может противостоять сильному скачку напряжения, вызванному молнией, и не является прямой заменой для защиты от перенапряжения всего дома.

Хотя установка сетевого фильтра для всего дома может стоить от 300 до 600 долларов, в долгосрочной перспективе это может сэкономить вам тысячи долларов. Лучше всего нанять лицензированного электрика для установки ваших SPD, потому что они должны быть подключены к электрической панели вашего дома. Перед установкой попросите электрика проверить систему заземления вашего дома. УЗИП часто отводят скачки напряжения в систему заземления вашего дома, поэтому очень важно, чтобы эта система была обновлена, находилась в хорошем рабочем состоянии и обеспечивала путь к земле с низким сопротивлением. Средняя плата за осмотр и установку составляет около 175 долларов.

* Установка устройства защиты от перенапряжений для всего дома является лучшим вариантом, но можно дополнить устройство защиты от перенапряжения для всего дома другим устройством защиты от перенапряжения (УЗП) для точки использования ближе к оборудованию или устройству. например, компьютерная рабочая станция.

Громоотводы

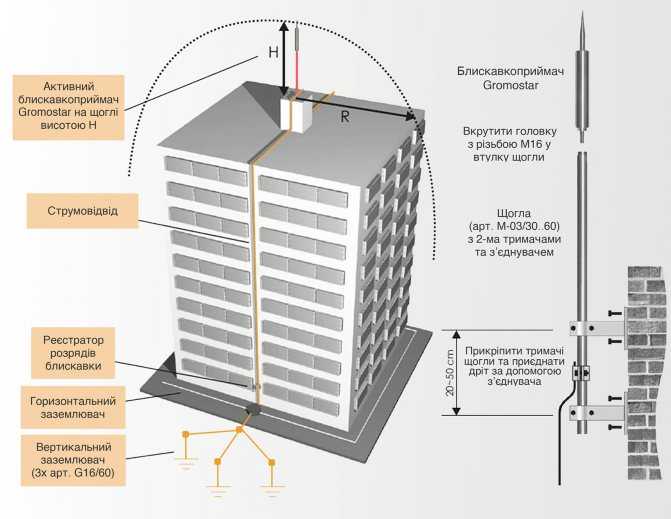

Молния создает безумное количество энергии и тепла. Молниеотводы, также известные как молниеприемники, являются одним из решений, используемых жилыми и коммерческими зданиями для безопасного перенаправления этих токов. Вот как они работают: металлический стержень (или несколько стержней) размещается на вершине вашего дома (или здания, такого как Эмпайр Стейт Билдинг). Этот стержень соединен с медным проводом, спускающимся к земле и соединяющимся с другим металлическим стержнем, который находится под землей. По этому пути напряжение может безопасно рассеиваться в земле.

Однако громоотводы не являются надежным вариантом. При определенных напряжениях громоотводы просто не могут отвести всю энергию, и часть ее может попасть в ваш незащищенный дом. Кроме того, громоотводы также должны быть установлены профессионалом, и при неправильной установке они могут нанести огромный ущерб. Эти системы также могут быть довольно дорогими, в среднем около 1500 долларов за установленную медную систему с шестью стержнями.

Другие методы

Без этих мер предосторожности есть несколько дополнительных мер предосторожности, которые вы можете предпринять, когда прогнозируется гроза. Самый простой? Отключите ваши устройства. Создайте вместе с семьей план молнии, чтобы обеспечить защиту или отключение от сети всех основных устройств и устройств.

Устройства для отключения

  • Телевизоры
  • Компьютеры
  • Игровые системы
  • Зарядные станции
  • Портативные приборы

Некоторые крупные бытовые приборы, такие как стиральная машина, сушилка и плита, часто не могут быть легко отключены от сети перед каждым штормом. В этих случаях избегайте использования подключенных к розетке приборов во время пика грозы.

Устройства защиты от перенапряжения могут быть установлены на главном электрощите и помогают защитить от перенапряжения и пожаров. Установку своими руками следует проводить с осторожностью. Если у вас есть сомнения, наймите профессионала.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
