3 правила как заменить автомат под напряжением и без
Рано или поздно, каждый из нас может столкнуться с моментом, когда приходит время заменить автоматический выключатель в электрощитке.
Случиться это может по разным причинам:
- подгорели контакты
- автомат перестал держать нагрузку
- частые ложные срабатывания и т.д.
Наиболее распространенный случай — это выгорание контактов.
Если автомат у вас начал выбивать, а никаких следов его повреждения нет (почерневший корпус или подгоревшая изоляция на проводе), сначала найдите причину его срабатывания и никогда не спешите менять автомат на большую величину.
Запомните, что автоматы выбираются в первую очередь исходя из сечения подключенного к ним кабеля, и уже только потом смотрят на нагрузку.
Но если в вашем случае пришло все таки время замены, следует знать как это сделать правильно.
Рассмотрим два варианта:
- замена автомата со снятием напряжения
- замена под напряжением
Как заменить автомат в щитке
Выражение «замена автомата со снятием напряжения» означает, что отключен должен быть не только данный выключатель, но и снято все напряжение до него. Как правило, для этого выключают вводной автомат, рубильник или пакетник, питающий весь распредщиток.
После отключения при помощи индикаторной отвертки или мультиметра, нужно проверить и убедиться в отсутствии напряжения на контактах.
Далее ослабляем винтовые зажимы на выключателе сверху и снизу.
Сделать это можно как крестовой, так и плоской отверткой, так как профиль винтов в модульных автоматах рассчитан под любую из них.
Хотя профессиональные электрики для этого используют специальный инструмент с профилем Pz/fl или Ph/sl.
Что это такое и нужно ли это вам, можете ознакомиться в отдельной статье.
Если контакты до этого грелись и заплавились, то такой винт выкрутить у вас не получится.
Такое очень часто случается на алюминиевой проводке. Данный металл со временем ослабевает и начинает течь. Контакт прослабляется все больше и больше.
Говорят, что новые алюминиевые провода, сделанные из сплавов 8030 и 8176, которые совсем недавно опять разрешили использовать в домашней электропроводке, лишены этих недостатков.
Однако только многократная практика, может подтвердить или опровергнуть эти заявления производителей.
Так вот, при невозможности открутить винт, просто перекусываете бокорезами или пассатижами сами провода в чистом месте там, где нет оплавления или почернения изоляции.
Подключать в новый автомат нужно только зачищенные, чистые концы провода. Иначе вся ситуация у вас очень скоро повторится опять.
Далее отводите провода в сторону и приступаете к демонтажу выключателя.
Как снять автомат с рейки
Практически все современные модульные автоматы крепятся на дин-рейку. Она может отличаться размерами и профилем, но принцип монтажа любых коммутационных аппаратов на ней одинаков.
Найдите снизу выключателя П-образную проушину. Вставьте в нее небольшую плоскую отвертку и потяните вниз.
Если у вас двух или трехполюсный автомат, УЗО или диффавтомат, таких проушин может быть две штуки. Оттягивать придется каждую из них.
Далее, не вынимая отвертку, делаете с помощью нее как рычагом, легкое движение вверх и освобождаете нижнюю часть автомата с Din-рейки.
Затем приподнимаете сам корпус автомата вверх и полностью снимаете его с крепежа.
Вроде бы все просто и элементарно, но в тесных условиях маленькой щитовой, все эти хрупкие проушины часто ломаются. На старых выключателях это не проблема, а вот новый экземпляр стоит поберечь.
Еще один нюанс заключается в том, что некоторые проушины подпружинены. Стоит вытащить из них отвертку и они тут же возвращаются назад.
Особенно это неудобно на двух и трехполюсных моделях. Приходится проявлять чудеса ловкости.
Кроме того, вышеописанный демонтаж легко производится на одиночных автоматах или аппаратах подключенных как сверху, так и снизу при помощи обычного одножильного провода. Но есть выключатели, которые стоят внутри целой сборки, запитываемой через так называемую фазную гребенку.
Это очень удобная и надежная вещь, которой давно пользуются все электромонтажники. Так вот, если вам нужно поменять автомат именно в таком ряду или цепочке, придется откручивать все контакты, всех выключателей, куда заходит эта гребенка.
Затем ее вытаскивать и только после этого демонтировать нужный выключатель. Иным способом этого сделать у вас не получится.
Если у вас автомат старого образца, который намертво крепится на винтах с резьбой, непосредственно к металлическому основанию, то здесь основная проблема будет связана с откручиванием этих самых винтов.
За долгое время они могут и заржаветь. Поэтому заранее запаситесь WD-40. Может даже придется их высверливать.
Вместо них рекомендуется устанавливать уже модульные экземпляры. Для этого крепят на саморезы короткий кусочек дин-рейки, а уже на нее садят новый выключатель.
Монтаж автомата в щитке
Монтаж нового модульного аппарата выполняется в обратном порядке. Сначала на дин-рейку садится верхняя часть выключателя.
Затем отверткой оттягивается проушина и прижимается нижняя. После чего нижний захват отпускается и защелкивается на свое посадочное место.
Осталось подключить контакты. Если у вас до этого были многожильные проводники, обжатые соответствующими наконечниками, то вы просто заводите их обратно в верхние и нижние зажимы и затягиваете винты.
Если жила была без наконечника, то есть большая вероятность в ее деформации, изгибе и т.д.
В этом случае, при наличии запаса провода, старый кончик лучше выкусить и зачистить его заново. После чего, отверткой зажать свежий, не деформированный проводник.
При этом не перестарайтесь с усилием затяжки. На недорогих модульных автоматических выключателях, винты очень легко срываются. Также опасна и «недотяжка» контактов.
Каждый зажим в таких устройствах нужно «тянуть» с определенным усилием, рассчитанным производителем аппарата.
Профессионалы используют в этом деле специальные динамометрические отвертки.
Какие еще ошибки могут вас подстерегать при такой простой казалось бы операции, как замена автомата? Первая и самая распространенная — это попадание под зажимной контакт провода с изоляцией.
Вторая — подключение нескольких жил разного сечения под одну клемму.
Довольно часто, под один и тот же автомат заводят сразу по две жилы. Главным образом это применяется на верхних клеммах, где такие жилы выступают в роли перемычек.
В этом случае лучше использовать заводскую гребенку или конструкцию как на фото ниже.
После подключения проводов, подаете напряжение на автомат, включив вводной выключатель. Далее необходимо проверить как себя ведет новый аппарат под нагрузкой.
Втыкаете в розетки дома электрические приборы и смотрите, чтобы на контактах выключателя не было никаких искрений, потрескиваний, нагрева и других посторонних эффектов.
Нагрев лучше всего проверять с помощью пирометра.
Если он у вас конечно имеется.
Замена автомата под напряжением
Теперь рассмотрим случай, когда у вас нет возможности отключить напряжение, а подгоревший автомат, так или иначе требуется заменить.
Это может произойти по причине отсутствия вводного выключателя или рубильника. Либо вам необходимо заменить именно его.
Иногда пакетник меняют на этот самый выключатель, который далее будет играть роль вводного.
Кстати, в этом случае вместо простого автомата, ставьте выключатель нагрузки.
Что это такое и почему именно его необходимо монтировать на вводе, читайте в отдельной статье.Вся эта работа обычно происходит в подъезде. Упрощенная схема типичного этажного электрощитка (для одной квартиры) в большинстве многоэтажек, выглядит следующим образом.

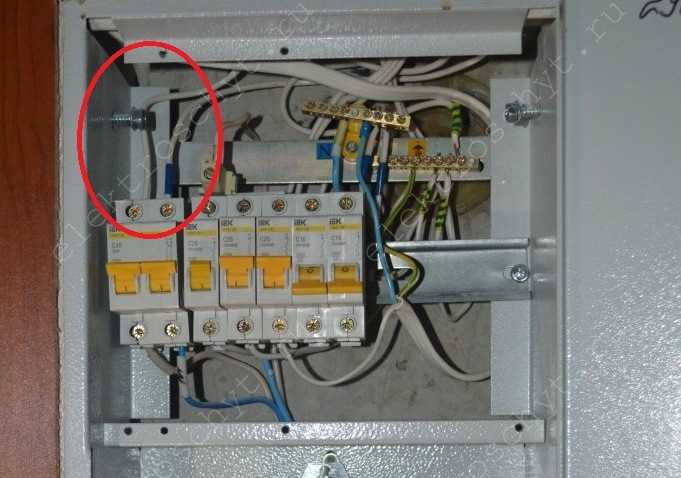

Сбоку проходит так называемый стояк. Четыре провода с тремя фазами и нолем.
От этого ноля, как правило зануляется и весь корпус щитовой. В отдельных местах изоляция с жил стояка снята и установлены специальные зажимы, в простонародии называемые «орехи».
Через них фаза и ноль поступают на пакетный переключатель (пакетник).
В домах с капитальным ремонтом, вместо него уже стоят вводные выключатели.
Кстати, пакетник довольно не безопасная штука и очень часто при переключениях перекрывает его металлический корпус.
Поэтому опытные электрики включают и выключают подобные устройства, отвернувшись и убрав глаза.
Далее с пакетника напряжение поступает на электросчетчик. После прибора учета, ноль идет на зажимную колодку, а фаза через автомат на вашу квартиру. Там уже стоит отдельный распредщиток.
Автоматов в подъездном щитке обычно установлено 3 шт, но у многих до сих пор задействовано только два (свет+розетки).
Никогда не беритесь за замену автоматов под напряжением в щитках, находящихся в неудовлетворительном состоянии.
Даже все далее приведенные советы, вам не помогут избежать неприятных последствий в таких распредустройствах.
Подобная работа возможна только там, где вся коммутационная аппаратура надежно закреплена и отсутствуют плохо изолированные скрутки, счалки и т.п.
Первое, что хотелось бы отметить, если у вас нет никакого опыта в работе с электричеством, никогда не занимайтесь самостоятельной заменой аппаратов защиты под напряжением.
Советы будут относиться в первую очередь к тем, кто уже имеет представление о данной работе, и не раз ремонтировал, собирал щитки или менял автоматы, но без напряжения.
Запомните главное правило — работа под напряжением должна выполняться только специальным изолированным инструментом, прошедшим испытание до 1000В, и предназначенным для такого вида деятельности.
Никаких отверток с голыми жалами или плоскогубцев, с перемотанными изолентой ручками.
Данный изолированный инструмент выпускается со специальной расцветкой и имеет соответствующие надписи.
Второе — работать нужно не голыми руками, а в перчатках.
Если у вас есть диэлектрические, это наилучший вариант.
При этом на ногах также должна быть обувь, а не простые тапочки. Вполне уместен будет и сухой резиновый коврик из ванной.
Третье — вся работа в электрощитке под напряжением, подобна хирургической операции. И как при любой операции, рядом с вам обязательно должен присутствовать второй человек. В одиночку никогда не занимайтесь подобным.
Пошаговая инструкция и опасности при замене
А теперь рассмотрим сам порядок работы. Сначала выключаете автомат, который требуется заменить.
Менять вы его будете хотя и под напряжением, но без нагрузки. Далее очень важно определить, с какой стороны подходит питание и какой из проводников у вас остается под напряжением.
Не всегда питание на автомат подается сверху, поэтому проверяйте индикаторной отверткой оба зажима. На одном из них лампочка будет светиться, на другом нет.
Здесь стоит сделать важное отступление. Если у вас напряжение на автомат подается через гребенчатую шинку, то спешу вас огорчить — легко и безопасно заменить один выключатель без обесточения, у вас скорее всего не получится.
Вы не сможете элементарно демонтировать старый автомат из этой самой шинки, не отсоединив ее от всех остальных аппаратов в цепочке. А это весьма осложняет задачу.
После того как выяснили, где находится питающий проводник, откручиваете изолированной отверткой винты. Сначала тот, на котором напряжения нет. Потом на втором, где есть 220В.
Что здесь советуют делать профессионалы? Когда будете откручивать второй винт, второй рукой пассатижами, обязательно придерживайте жилу. В момент ослабления контакта, проводник может выскочить или отпружинить в самую неожиданную сторону.
Вы заранее должны предвидеть и предотвратить эту ситуацию. Особенно это касается случаев, когда питающая жила в натяжку идет отводом от ореха с подъездного стояка.
Без пассатиж с изолированными ручками проводники в щитовой лучше не трогать. Даже в перчатках.
Если же сделать этого не возможно, по причине недостатка места, то все операции по перемещению проводников, старайтесь проделывать одной рукой. Вторую при этом следует спрятать за спину.
Если вы фазный провод не откручиваете, а выкусываете бокорезами, делайте это как можно дальше от металлической планки в щитке. Так как в момент перекусывания жилы, лезвия кусачек автоматически оказываются под напряжением.
И если вы ими случайно коснетесь любой части корпуса, будет большой бада-бум! Так как все металлические детали в эл.щитовой являются общим нолем. Соответственно, случайное соприкосновение с ними, тут же вызовет короткое замыкание.
Причем в общем щитке со счетчиками других квартир, это однофазное КЗ, быстро может перейти в межфазное, с гораздо более серьезными последствиями.
После того, как опасный провод демонтирован, на его конец одевается кембрик, кусок термоусадки или он просто обматывается изолентой.
Ваша задача — изолировать его любым доступным способом, пока вы будете менять автомат.
При замене трехфазного вводного модульного автомата под напряжением, все эти операции проводятся поочередно с каждой фазой.
Только не забудьте отметить и запомнить фазировку и правильное расположение фаз.
Когда позволяет запас, отсоединенный проводник отведите как можно дальше. При этом будьте осторожны с его вторым концом, которым он подключен, например к пакетнику или ореху в стояке.
При сильных изгибах жила может отломиться или просто выскочить из плохо зажатого контакта. И тогда делов у вас прибавится.
Если подобная неприятность все же случилась на орешке, то пересоединить на нем провод без погашения всего стояка не получится. В этом случае гораздо безопаснее немного раскошелиться и купить один прокалывающий зажим.
Такими подключают под напряжением вводной кабель на проводах СИП.
Он имеет специальную конструкцию с прокалывающими зубьями. За счет них, вам даже не придется снимать изоляцию с основной фазы по стояку.
Нередко бывают случаи, когда нужно перебрать всю 3-х фазную щитовую в подъезде, а отключения не дают.
В такой ситуации, откусываете старые отводы от стояка, выполненные на орехах и выкидываете все лишнее. Далее без напряжения, спокойно и безопасно собираете новую схему и подключаете все заново к стояку через прокалывающие зажимы.
Но вернемся к нашему автомату. После удаления проводов с него, снимаете старый автомат по инструкции описанной в самом начале. Монтируете на его место новый.
Подключаете к нему сначала провод без напряжения, а затем, сняв изоляцию (кембрик, термоусадку) с кончика фазной жилы, аккуратно пассатижами заводите ее в автомат.
Все что осталось — это хорошо затянуть контакты. Включаете нагрузку и проверяете работоспособность аппарата.
//youtu.be/8443SuqtNhg
Как поменять автомат в щитке под напряжением самому
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Причины замены автоматов
- 2 Технология замены
- 3 Демонтаж старого автоматического выключателя
- 4 Установка нового аппарата защиты
- 5 За чей счет производятся работы
- 6 Для чего нужна замена пробок на автоматы
- 7 Как поменять автомат в щитке под напряжением
Любое электротехническое устройство имеет определенный срок службы. Его завершение может стать причиной выхода из строя автоматического выключателя. Данное устройство имеет сложную схему, поэтому ремонту или восстановлению не подлежит. Для сохранения электробезопасности помещения, неисправное устройство защиты требуется заменить на новое. Обычно такие работы выполняют специалисты. В некоторых случаях, при наличии определенных электротехнических навыков, необходимо знать, как поменять автомат в щитке под напряжением самому.
Причины замены автоматов
В состав схемы автоматического выключателя входят два контура защиты — тепловой и электромагнитный. Первый обеспечивает безопасность при перегрузках сети, второй — при коротких замыканиях. Возможны ситуации, когда автомат выходит из строя после срабатываний тепловой защиты, без каких-либо внешних признаков. Определить причину такой неисправности бывает довольно трудно. Наиболее часто замена автоматического выключателя производится из-за частичного или полного сгорания зажимных контактов. Это происходит по вине недостаточно надежных и хороших контактов. Если проводка выполнена кабелем с алюминиевой жилой, то со временем, из-за мягкости данного металла, контактные соединения ослабляются.
В редких случаях причиной замены автоматов в щитке является заводской брак. При выборе данного устройства, следует отдавать предпочтенье известным и проверенным производителям, т.к. их характеристики соответствуют требованиям электробезопасности.
Технология замены
Обычно, при замене новый аппарат выбирают с характеристиками, которые были у вышедшего из строя. Перед тем, как заменить автомат в щитке, необходимо отключить электричество от линии, к которой они подключены. Это выполняется с помощью вводного выключателя, находящегося в электрическом щите подъезда. Иногда данные устройства защиты так же требуется заменить. Такие работы должны согласовываться с энергетической компанией, т.к. эти аппараты находятся до приборов учета и опломбированы.
Нарушение пломбы наказывается штрафом. Если замена согласована, она должна выполняться специалистом. Инспектор энергетической компании проверяет качество выполнения и пломбирует. Перед началом работы, с помощью отвертки-индикатора, необходимо убедиться, что сеть обесточена.
Демонтаж старого автоматического выключателя
В современных электрических щитках автоматы защиты крепятся на DIN-рейках. Работы по их замене можно выполнить в щитке своими руками. Начинают с отсоединения проводов, которыми данное защитное устройство подключено к сети. Для этого надо открутить винты, обеспечивающие контактное соединение. Если контакты подгорели, а корпус частично разрушился, выполнение данной операции потребует наличие определенного опыта и навыков. После того, как винты откручены, провода вытаскивают из контактных зажимов и отводят в сторону. Если винты не удается открутить, провода «откусывают» с помощью бокорезов.
Для снятия автомата с DIN-рейки отвертку вставляют в отверстие защелки, находящейся в нижней части выключателя и надавливают вниз. Нижнюю часть автоматического выключателя необходимо потянуть на себя, а затем движением вверх снять с рейки.
Дома старой постройки имеют аппараты, которые крепятся с помощью длинных винтов. При их демонтаже может возникнуть проблема – трудно или невозможно открутить винт, который со временем прикипает из-за ржавчины к стенке щитка.
Установка нового аппарата защиты
Работы по установке автомата в электрощитке своими руками можно выполнять при наличии определенных навыков. Если после снятия выключателя была временная пауза, необходимо проверить отверткой-индикатором, что подводящие провода обесточены. Для установки аппарата на панели монтаж начинают с крепления его на DIN-рейке. Верхнюю часть захвата надо вставить на край рейки, а на нижнюю часть надавить до щелчка. Движением на себя убедиться в качестве фиксации. Зачищенные от изоляции жилы кабелей вставляются в контактные соединители и зажимаются винтами. При подключении проводов обязательно обращать внимание на их состояние.
Если видны следы подгорания жилы, оплавления изоляции, такую часть провода надо удалить до участка, где эти дефекты не наблюдаются. Это позволит обеспечить необходимую надежность электрического конт
Чтобы проверить правильность работы автоматического выключателя, необходимо специальное оборудование. Оно позволяет определить, соответствует ли срабатывание теплового и электромагнитного расцепителей заявленным характеристикам. Без данного контроля возможна ситуация, когда факт неисправности защитного устройства, будет выявлен при перегрузке или коротком замыкании, которые могут привести к пожару.
В жилых помещениях проверку автоматических выключателей не производят. Поэтому схема защиты квартиры дублируется вводным автоматом и автоматами по отдельным линиям. Это позволяет создать дополнительную защиту на случай выхода из строя одного из выключателей.
За чей счет производятся работы
При проведении работ по замене аппаратов защиты часто возникает вопрос — за чей счет они должны проводиться. Если из строя вышел вводной аппарат, т.е. элемент, находящийся до счетчика, то стоимость нового автомата и затраты на его замену оплачивает организация, на чьем балансе находится данный дом. Электротехнические приборы, находящиеся после счетчика, являются собственностью владельца квартиры, который должен оплатить расходы, связанные с их заменой.
Для чего нужна замена пробок на автоматы
В домах старой постройки можно найти счетчики, в которых устройством защиты являются электрические пробки. Задачу защитного элемента в них выполняет плавкая вставка, которая расплавляется при определенных значениях тока. Промышленностью данные вставки не изготавливаются. Соответственно, для их замены, владельцам приходится использовать различные кустарные элементы, которые не отвечают требованиям электробезопасности.
При возникновении в сети перегрузки или короткого замыкания данные устройства не выполнят защитные функции, что может стать причиной трагедии. Поэтому их необходимо заменить на автоматические выключатели.
Как поменять автомат в щитке под напряжением
Возникают ситуации, когда при проведении работ по замене неисправного аппарата защиты, обесточить сеть, к которой он подключен, невозможно и приходится работать под напряжением. Ремонт электрооборудования под напряжением, является опасным, т.к. может привести к поражению электрическим током. Такие вида работ обязательно должны проводить квалифицированные специалисты имеющие опыт, необходимый инструмент и защитное оборудование.
Для уменьшения вероятности срабатывания автоматических выключателей от перегрузок рекомендуется заменить в квартире лампы накаливания на энергосберегающие.
