Ворота для гаража своими руками: как сделать правильно чертёж и виды конструкций

Ворота для гаража своими руками: как сделать правильно чертёж и виды конструкций

Содержание

как сделать правильно чертёж и виды конструкций

Каждый автовладелец должен иметь гараж. Те, кто проживает за городом, возводят подобные постройки самостоятельно. Стены здания могут быть выполнены из блоков или же кирпича. Однако самая важная деталь постройки – ворота. Именно они обеспечивают сохранность транспортного средства. Конструкции различных гаражных ворот имеют свои преимущества и недостатки. Какую систему установить, выбирает автовладелец.

Конечно, конструкция ворот зависит еще от свободного пространства и возможностей помещения. Для многих самое простое решение – это приобрести уже готовые ворота и установить их. Но при желании можно изготовить их самостоятельно. При этом конструкцию можно «подогнать», учитывая особенности постройки. Гаражные ворота, изготовленные своими руками – это гарантия высокого качества и надежности.

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем.

Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

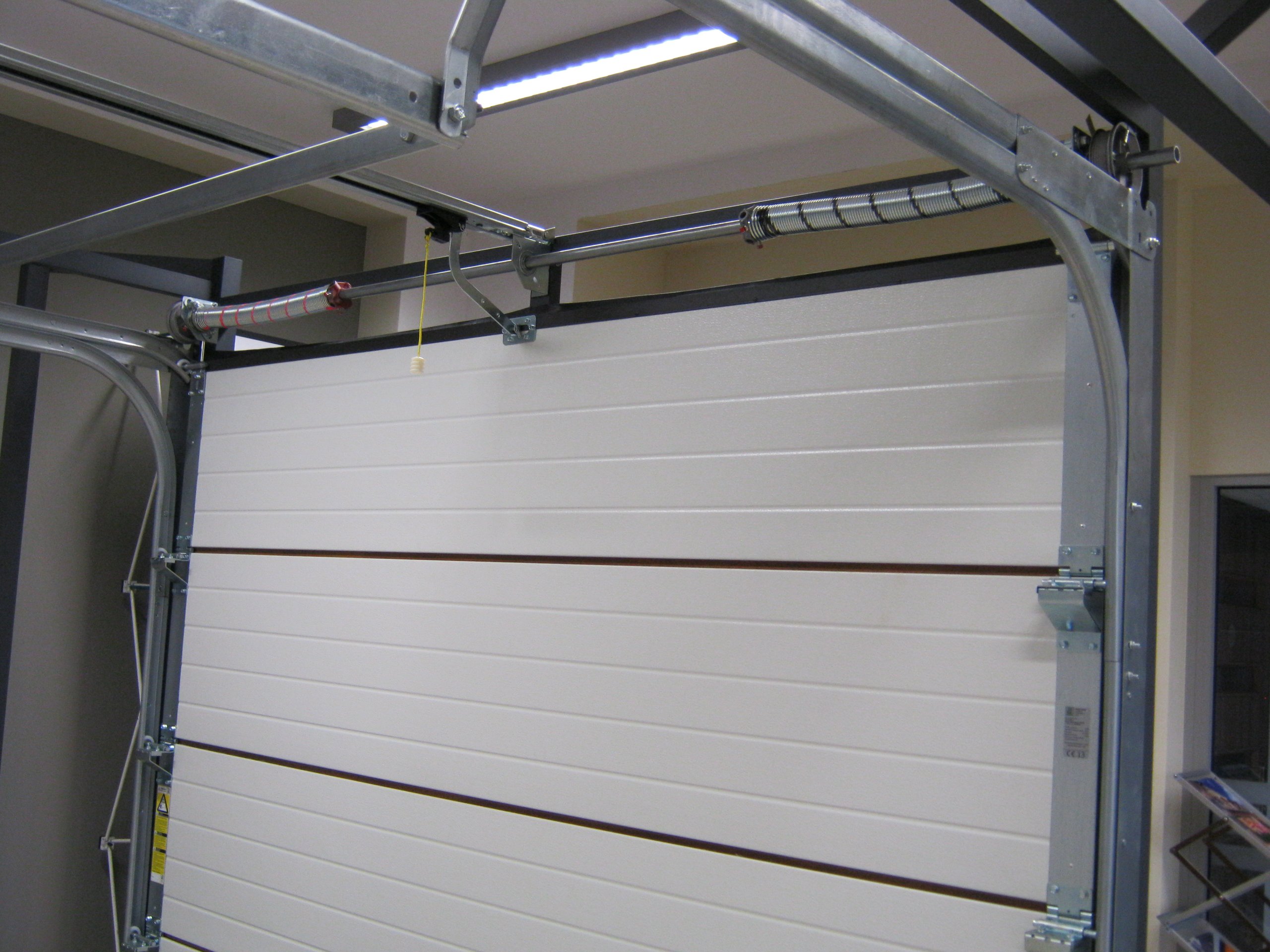

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

На что обратить внимание при выборе

При желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.

Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой.

Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.

Чертежи гаражных ворот

Начинать изготовление гаражных ворот своими руками нужно с составления чертежа. Изготовить проект можно самостоятельно. В этом нет ничего сложного. Для этого стоит нарисовать эскиз и указать все необходимые размеры.

Прежде всего стоит выбрать подходящий размер конструкции. Минимальная ширина гаражных ворот должна быть на 60 сантиметров больше ширины транспортного средства. Это нужно для того, чтобы с левой и с правой стороны от корпуса автомобиля оставалось не менее 30 сантиметров. Чем больше это расстояние, тем проще будет осуществлять въезд. Максимальная ширина не должна превышать пяти метров. Делать въезд шире нет смысла. Обычно гаражные ворота делают

шириной от 2 с половиной до 3 метров. Также при выборе ширины конструкции стоит учесть, что от рамы до перпендикулярной стены должно оставаться расстояние в 80 сантиметров.

Высота конструкции зависит от размеров транспортного средства. Обычно этот показатель составляет 2–2,2 метра. Если же в гараже будет парковаться микроавтобус, то высоту гаражных ворот можно сделать два с половиной метра.

При составлении чертежа стоит рассчитать количество необходимых материалов. Рассмотрим классический вариант распашных ворот. Конструкция будет состоять из рамы, обрамляющей въезд в гараж, и двух створок с петлями. Раму следует изготавливать из стальных уголков не менее 65 миллиметров. Для изготовления каркаса конструкции можно использовать стальной профиль прямоугольной формы или же уголки. После этого готовый каркас нужно будет обшить листовым металлом, толщина которого составляет 2–3 миллиметра. А вот петли стоит устанавливать наружные усиленные. Количество необходимого материала следует рассчитывать исходя из готового чертежа конструкции.

Что нужно для изготовления распашных ворот

Итак, как сделать гаражные ворота своими руками. Прежде всего нужно подготовить все необходимые материалы и инструменты. Для изготовления конструкции требуется:

  1. Стальные уголки.
  2. Листовое железо.
  3. Профили стальные.
  4. Арматурные пруты.

Конструктивные особенности и размеры изделия можно спланировать. Делать это лучше на этапе проектирования всей постройки.

Как сделать раму

Изготовление гаражных ворот своими руками стоит начинать с рамы, обрамляющей въезд. Начинать ее изготовления стоит при возведении фронтальной стены. Устанавливать конструкцию следует при 50% готовке стен.

Чтобы сделать раму, нужны:

  1. Уголки 65 миллиметров из стали.
  2. Полосы стальные шириной 2–3 сантиметра и толщиной в 0,3–0,4 сантиметра.
  3. Арматурные пруты.
  4. Сварочный аппарат.
  5. Уровень.
  6. Угольник.
  7. Рулетка.
  8. Болгарка.

Состоит рама из наружной и внутренней части. Для начала стоит нарезать уголки. Должно получиться по 4 отрезка, длина которых равна высоте проема, и 4 отрезка, равных по длине ширине проему. Отрезать уголки нужно ровно. Можно отрезать с запасом в 10 сантиметров. Ту часть уголка, которая будет располагаться внутри конструкции, следует вырезать равной размеру проема. На тех частях, которые будут располагаться внутри и снаружи стены, можно оставить полоски по 5 сантиметров снизу и сверху. Также можно срезать их углом. В дальнейшем их будет удобно сваривать.

После этого отрезки уголков нужно разложить на ровную поверхность. Все углы необходимо тщательно измерить. Угол должен быть 90°. Это следует постоянно контролировать при помощи угольника. Уголки необходимо сварить между собой. В итоге должен получиться каркас. Соединение внахлест будет более прочным. Поэтому в процессе изготовления уголки следует наложить друг на друга, а затем наварить.

После этого с наружной стороны стоит убрать все огрехи сварки.

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

  • Чтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
  • Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
  • Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео

Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создавать вещь, видеть, как она меняется, и наслаждаться результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения своих амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.

И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станут предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.

Заказ готовой конструкции

Безусловно, самый простой, а может быть и самый быстрый способ установки ворот — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого способа множество преимуществ:

  • высокая скорость изготовления;
  • качественная работа специалистов;
  • широчайший ассортимент продукции;
  • возможность приобретения сложных автоматических конструкций.

Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственным минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.

Компании-производители предлагают выбрать наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать. Исключением является распашная конструкция.

Преимущества создания ворот в гараж своими руками

Если вы читаете эту статью, то вы действительно заинтересованы в том, чтобы попробовать собственными силами создать ограждающую конструкцию. Этот способ открывает перед вами неограниченные возможности. Ведь вы существенно экономите на работе мастеров, а значит можете потратить деньги на электропривод или дистанционное управление.

Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществлять небольшой ремонт или модернизировать конструкцию. А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.

Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей. Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использования автоматики делает их действительно универсальными.

Шаг первый: чертеж

Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо учитывать все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем создаются створки. Но если у вас есть возможность уменьшить или увеличить проем, то следует руководствоваться следующими правилами:

  1. Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем у вас появится новый автомобиль с большими габаритами.
  2. Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
  3. Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.

Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете не в состоянии ими пользоваться. Но если учитывать эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.

Шаг второй: сварка

Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов. Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:

  • рулетка;
  • болгарка и сварочный аппарат;
  • уровень и угольник.

Работа начинается с создания рамы. Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением. После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.

Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм. Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить небольшой зазор между створками и каркасом для удобного открытия дверей в будущем.

Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки должно на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на эти самые 2 см.

Петли, засовы и замки

Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ. К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления используют арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.

Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас предусмотрена калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.

Замки могут быть врезными или навесными. Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это позволить закрывать двери даже в тех случаях, когда один из замков сломается.

Покраска ворот гаража

Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первой наносят грунтовку. После высыхания полотно покрывают несколькими слоями краски.

Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.

Установка и утепление

Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки. Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, невозможно отличить от заводских.

Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным материалом: минеральной ватой или пенополистиролом. Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься их ремонтом без посторонней помощи.

И несколько советов по безопасности:

  • установите замки с внутренним стержнем;
  • используйте металлические пластины для приварки петель;
  • установите внутренний замок в калитку;
  • усильте раму и углы полотна.

Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем вашим комментариев.

Как сделать гаражные ворота своими руками

Гараж – обязательная постройка для автовладельца. Те, кто живут за городом в частных домах, строят гаражи рядом с домом или даже пристраивают к дому. А тем, кто живет в черте большого города, приходится хранить автомобиль в гаражном кооперативе вдали от дома. Но где бы не находился гараж, сохранность автомобиля в нем обеспечивают ворота, конструкция которых может отличаться в зависимости от предпочтений хозяина и возможностей помещения, пространства и целесообразности. Самым простым решением будет купить готовые ворота и установить их на место, но можно выполнить гаражные ворота своими руками, обязательно учитывая все особенности конструкции и подгоняя их, что называется, «под себя». В таком случае Вы будете точно уверены в их качестве и надежности.

  1. Виды гаражных ворот: какие лучше
  2. Изготовление гаражных ворот своими руками
  3. Некоторые секреты защиты гаражных ворот от взлома
  4. Гаражные ворота своими руками: видео



Виды гаражных ворот: какие лучше



Всего существует несколько видов гаражных ворот, большинство из которых появились совсем недавно, как раз тогда, когда мы начала ориентироваться на западные технологии. Во многом благодаря голливудским фильмам мы узнали о воротах, которые поднимаются вверх и уезжают под потолок от нажатия кнопки на пульте. Сейчас подобные ноу-хау не редкость даже в нашей стране.

Распашные ворота – самый древний и самый надежный вариант гаражных ворот. Впрочем, такие ворота использовались повсеместно, не только для гаражей, и заслужили доверие многолетней безотказной практикой даже в сложных условиях эксплуатации. Распашные ворота состоят из двух створок на петлях и коробки в дверном проеме, створки закрываются плотно, не оставляя зазоров. Сделать гаражные ворота своими руками довольно легко, механизм простой и надежный, «на века».

Откатные ворота начали использовать где-то в первой половине 20 века. Они представляют собой одну створку, которая отъезжает в сторону параллельно фронтальной стене. Хотя створок на самом деле может быть и две, тогда они будут отъезжать в разные стороны, или даже одна, но складывающая в несколько секций. Для свободного хода подобных ворот необходимо иметь много свободного места во фронтальной стене гаража. Поэтому откатные ворота используют в ангарах и промышленных предприятиях. В частном строительстве такие ворота устанавливают не в самих зданиях гаража, а для въезда на участок.

Подъемно-поворотные ворота появились относительно недавно. Они представляют собой одно полотно (воротную створку), которое поднимается вверх к потолку при открывании ворот и становится параллельно полу. В основе подобных ворот лежит шарнирно-рычажный механизм и направляющие. Удобством данных ворот является то, что они не занимают свободного места ни перед гаражом, ни внутри него. Подъемно-поворотные ворота можно рассматривать как ворота своего гаража, если это позволяют климатические условия либо если гараж отапливается.

Подъемно-секционные ворота тоже новшество для нашего рынка. Представляют собой полотно, состоящее из секций, которые преломляются и заезжают по направляющим под потолок при открывании ворот. В основе лежит пружинный механизм и направляющие с цепной передачей. Достоинством подобных ворот является все та же экономия пространства.

Роллетные ворота используют для гаражей довольно редко, так как они не обеспечивают требуемую надежность. Представляют собой алюминиевые пластины, как в рольставнях, которые складываются в специальный короб под потолком при открывании ворот. Целесообразно устанавливать такие ворота только на объектах с охраной и пропускной системой, а также в отапливаемом помещении.

Важно! Ворота любого типа можно сделать автоматическими, работающими с брелка.

Выбирая ворота для гаража, учитывайте не только красоту, навороченность и хвалебные отзывы рекламщиков, но и практичность, долговечность и приспособленность к нашим климатическим условиям и другим условиям эксплуатации. Самым надежным выбором будут распашные ворота, они не подведут даже в лютый мороз, ну, может, максимум придется отогреть замок.

Перед тем как сделать гаражные ворота подъемно-поворотными или подъемно-секционными, хорошенько подумайте. Во-первых, все достоинства этих видов ворот можно ощутить только в теплых краях. Если уж очень хочется именно такие ворота, помните, что гараж должен быть отапливаемым. Вспомните наши зимы, в навороченных воротах замерзнут и направляющие, и рычажные механизмы, у Вас не получится открыть ворота вовсе, придется оставлять автомобиль под открытым небом. В погоне за клиентом производитель так расхваливает свой товар, что иногда его оды полны абсурда. Как, например, в качестве достоинства подъемно-секционных ворот приводится то, что не придется очищать снег от ворот, потому что они открываются вверх, а не наружу, как распашные. Где же здесь достоинство? Если перед воротами снег, то просто в них не заедешь. А если и заедешь, то передом машины затолкнешь пару десятков килограммов снега внутрь гаража. Так что, не обольщайтесь. Снег все же придется чистить.



Изготовление гаражных ворот своими руками



Самыми простыми в изготовлении являются распашные ворота. Их можно выполнить самостоятельно от начала и до конца, закупив необходимый материал: стальные уголки, профили и листы. Соответственно, размеры ворот и их конструктивные особенности можно спланировать заранее и выполнить именно такие ворота, какие понравятся.

Подъемно-поворотные ворота можно попытаться изготовить самостоятельно, но для этого необходимо обладать немалым инженерным опытом и знаниями для правильного выбора противовеса и монтажа механизмов. В большинстве случаев такие ворота просто покупают готовые и устанавливают согласно приложенной инструкции.

Подъемно-секционные ворота изготовить самостоятельно не получится, неоправданно большие расходы, временные затраты и никакой гарантии того, что все это будет правильно работать. Поэтому если уж решили установить такие ворота у себя в гараже, закажите их у производителя.

Далее в статье мы подробно остановимся на том, как сделать гаражные ворота своими руками, если выбор пал на распашной вид ворот.



Чертеж гаражных ворот



Как и любое ответственное дело, гаражные ворота начинаются с проектной документации. Сделать чертежи гаражных ворот своими руками несложно, достаточно нарисовать эскиз на листке бумаги, обязательно указав все размеры и материалы.

Для начала необходимо правильно подобрать высоту и ширину ворот. Минимальная допустимая ширина гаражных ворот должна быть такой, чтобы расстояние от корпуса автомобиля с правой и с левой стороны до рамы ворот было не менее 30 см. Безусловно, чем больше это расстоянии, тем удобнее заезжать в гараж. Максимальная целесообразная ширина равна 5 м. Чаще всего гаражные ворота делают шириной от 2,5 до 3 м.

Важно! При выборе ширины гаражных ворот учтите, что расстояние от рамы ворот до перпендикулярной стены должно быть не менее 80 см.

Высота гаражных ворот подбирается в зависимости от размеров автомобиля и чаще всего составляет от 2 до 2,2 м. Но если Вы планируете парковать микроавтобус, то лучше сразу сделать проем 2,5 м.

Наши распашные ворота будут состоять из рамы, которая будет обрамлять въезд, проем гаража, и из двух створок на петлях. Раму лучше всего сделать из стального уголка не менее 65 мм. Для изготовления каркаса створок можно использовать как стальной уголок 50 мм, так и стальной прямоугольный профиль, затем обшить их листовым железом от 2 до 3 мм толщиной. Петли понадобятся усиленные наружные. Исходя из нарисованной схемы гаражных ворот и нанесенных на нее размеров, рассчитываем количество требуемых материалов и закупаем их.

Важно! Чертеж гаражных ворот необходимо сделать еще на этапе проектирования всего гаража.



Изготовление рамы гаражных ворот



Изготовление гаражных ворот начинается с рамы, которая будет обрамлять въезд в гараж. Лучше всего начать ее делать на этапе возведения фронтальной стены. Когда будет готово не более 50 см кладки, необходимо приостановить работы по возведению стены и установить ворота, а далее продолжить кладку стены.

Для изготовления рамы нам понадобятся уголки стальные 65 мм, стальные полосы шириной 20 – 30 мм и толщиной 3 – 4 мм, а также отрезки стального арматурного прута для закрепления рамы в проеме ворот. Из инструмента пригодится болгарка, рулетка, угольник, уровень и сварочный аппарат.

Рама для гаража будет состоять из двух частей: наружной и внутренней.

  • Нарезаем болгаркой уголок так, чтобы у нас получилось 4 отрезка, длиной, равной ширине проема ворот, и 4 отрезка, длиной, равной высоте проема ворот. При этом разрезать уголок можно ровно, отмерив необходимое расстояние, а можно отрезать с запасом 10 см, а затем сделать так: ту сторону уголка, который будет находиться внутри гаражного проема, вырезать равной размерам проема, а на сторонах, находящихся снаружи и внутри стены, оставить полоски длиной 5 см сверху и снизу или срезать их углом, чтобы в дальнейшем было удобнее сваривать их между собой.

  • Раскладываем отрезки уголков на ровной поверхности, предварительно проверив это уровнем. Тщательно вымеряем все углы, они должны равняться строго 90 градусам. Постоянно контролируем это угольником.
  • Свариваем уголки между собой, чтобы получился каркас. Сварка может представлять собой наложение края одного уголка на другой и наваривание, а можно срезать край углом, тогда сварка будет находиться строго в одной плоскости, но такое соединение будет чуть менее прочным, чем с нахлестом.

Важно! Если в процессе сварки уголок повело, это можно исправить при помощи приваренного к ней рычага из обрезков уголка, который поможет принудительно исправить геометрию рамы. Удерживая его в требуемом положении, привариваем к нему уголки. На изображающем процесс изготовления гаражных ворот своими руками фото можно увидеть, как выглядит этот рычаг.

  • На наружной стороне рамы аккуратно сошлифовываем все огрехи сварки, так как к этой стороне максимально плотно должна прилегать створка.



Изготовление каркаса для створок



Каркас или рама для створок должна быть немного меньше по размеру рамы гаражных ворот, чтобы она легко входила в проем и створки плотно прилегали к наружной стороне рамы.

Для изготовления каркаса для створок можно использовать стальной уголок, как и для рамы ворот, а можно прямоугольный профиль. Разница будет заключаться только в удобстве работ и грузоподъемности рамы.

  • Отрезаем 4 отрезка материала, длиной меньше высоты рамы ворот на 10 – 15 мм. Этот зазор необходим для того, чтобы створки легко заходили в проем. Так как створок у нас будет две, то для их изготовления нам понадобятся еще 4 горизонтальных отрезка, которые должны равняться ширине рамы ворот, разделенной пополам, и еще минус 30 – 35 мм.

  • Раскладываем отрезки на ровной поверхности и тщательно вымеряем углы. В идеале их лучше всего разложить внутри сваренной рамы гаражных ворот. Так можно увидеть недочеты. Строго контролируем углы в 90 градусов.
  • Свариваем каркас из отрезков. Для усиления конструкции внутри можно приварить еще один горизонтальный отрезок материала, который будет служить распоркой и предотвращать изменение геометрии створок. Располагать усиливающий элемент лучше всего посередине каркаса.



Изготовление створок ворот



Для створок можно использовать листовой материал, самым надежным считается стальной лист толщиной от 2 мм.

  • Вырезаем из листового материала два полотна с такими размерами: высотой на 3 – 4 см больше высоты гаражного проема, разной ширины. Одно полотно должно быть на 1 – 2 см меньше ширины каркаса, а второе на 2 см больше.
  • Привариваем полотна к каркасу таким образом: сверху и снизу полотна должны выступать за каркас на  1 – 2 см, на одной из створок (какой вам больше понравиться, она будет открываться всегда во вторую очередь) по ширине полотно должно не доходить до края каркаса, как бы оставляя 1 см свободным. Это необходимо для плотного прилегания второй створки. Полотно второй створки, напротив, приваривается так, чтобы выступать на 2 – 4 см за пределы каркаса.

Важно! Листовой материал легко ведет во время сварочных работ, поэтому для начала  следует прихватить сваркой углы и посередине полотна, а затем точечными движениями с расстоянием 10 – 15 см приварить весь лист. После завершения работ сварку в уголках необходимо срезать, чтобы в дальнейшем лист не деформировался.

  • Привариваем усиленные петли. Нижняя половинка приваривается к раме гаражных ворот, а верхняя к открывающейся створке. Для усиления крепления на петли можно наварить полоски металла и вкладку из арматуры. Берем металлическую полоску толщиной 5 – 7 мм, изгибаем ее и привариваем к верхней половинке петли и к створке. Вкладку из арматуры привариваем изнутри.

Если вся конструкция у нас находится на ровной поверхности, створки лежат сверху рамы, можно пристально рассмотреть, что у нас получилось, все ли правильно, везде ли легко ходят створки, не цепляет ли где. Если все хорошо, можно приступать к установке ворот в гараже.



Установка гаражных ворот



Первым делом устанавливаются рамы ворот: внутренняя и внешняя. Еще на этапе строительства стен, когда готово 50 см стены, необходимо поставить ворота в проем.

Обязательно проверяем ровность расположения: горизонталь и вертикаль.

Между собой рамы соединяются полосками металла шириной 4 см, которые привариваются к рамам с шагом 60 см.

Далее можно продолжать кладку фронтальной стены гаража таким образом, чтобы кирпичи занимали все пространство между внешней и внутренней рамами. По ходу кладки вмуровываем раму в кладку: для этого привариваем к рамам арматурные пруты длиной минимум 20 – 30 см и вмуровываем их в шов между кирпичами. Таких прутов по высоте должно быть не менее 3 штук.

Дойдя до верха рамы, устанавливаем на нее балку перекрытия: металлическую или бетонную.

По завершении всех работ проверяем функциональность ворот: как открываются и закрываются створки, не «цепляет» ли где-то металл.



Установка замков и запоров на гаражные ворота

Монтаж гаражных ворот завершается установкой замков и запоров. Самым распространенным вариантом является такой тип запора. Одна из створок закрывается на запоры изнутри гаража, которые входят в пол и потолок. Для этого в раме и полу/потолке необходимо просверлить отверстия глубиной не более 5 см. А вторая створка закрывается на замок, язычок которого зацепляется за зафиксированную створку или входит в специально вырезанное для него отверстие в каркасе створки. Снаружи данная конструкция усиливается еще навесным замком, который продевается в ушки, приваренные к створкам, и соединяет между собой обе створки.

Бывают и более сложные варианты замков и запоров для гаража, но по этому вопросу лучше проконсультироваться со специалистом.



Утепление гаражных ворот

Самым распространенным материалом для утепления гаражных ворот является пенопласт, в последнее время все большей популярности набирает экструдированный пенополистирол. Чтобы зафиксировать материал на створках ворот, необходимо разложить листы материала внутри каркаса створок, а затем обшить все изнутри деревянной вагонкой или фанерой. Использовать для утепления ворот ватные утеплители нельзя, так как они быстро теряют свои свойства.

Важно! Утеплив гараж и ворота, не забывайте о качественной вентиляции.


Некоторые секреты защиты гаражных ворот от взлома



Даже установка хорошего замка может не уберечь Ваш автомобиль и не обезопасить от грабежа. Ведь всегда можно срезать болгаркой петли и просто снять створки. Именно так и делали в бурные девяностые. Что же делать?

  1. Изнутри каркаса створок в районе тех же петель привариваем к каркасу отрезок уголка. Должно получиться так: при закрывании створки уголок будет входить на 1 – 2 см в стену (для этого необходимо немного выщербить кирпич) и цепляться на раму гаража. Даже срезав петли, злоумышленники не смогут снять створки, так как они будут прочно держаться на раму гаража.
  2. Установить замок – паук, штыри которого будут входить в стены, пол и потолок гаража. Желательно, чтобы помимо самого «паука» был установлен фиксирующий механизм, стопорящий «паука» в закрытом состоянии, пока этот механизм не откроют с помощью уникального ключа.

Защищая свой гараж от взлома, главное – не перемудрить, чтобы в случае потери ключей был хоть какой-то шанс попасть в гараж, не прибегая к выносу стен.

Изготовление гаражных ворот своими руками занимает примерно 1 – 2 дня работы. При этом Ваше изделии будет иметь уникальные размеры и дизайн, если Вы захотите что-нибудь особенное.



Гаражные ворота своими руками: видео

подъемно-поворотные складные или распашные. Инструкция по изготовлению

Без чего никак нельзя представить себе гараж, так это его ворота. В статье вы найдете полезную информацию о том, как сделать ворота на гараж (подъемно поворотные и распашные, а также какие виды существуют, их достоинства и недостатки.

Гараж в наше время не признак роскоши, а необходимость. Личный автомобиль гораздо лучше держать в закрытом помещении, а не на открытом воздухе. Так и надежнее для вас, и для вашего «железного коня».

А еще в нем можно держать огромное количество нужных и ненужных вещей. Жители загорода имеют возможность обустраивать гараж на своем земельном участке, строя дом вместе с ним или отдельно, кому как удобно.

[contents]

Что надо знать перед проектированием ворот

Виды ворот для гаража

Большинство типов гаражных ворот появились у нас сравнительно недавно, под влиянием технологий используемых в странах Запада. Чего только стоит внешний вид подъемных ворот, которые мы привыкли видеть в американских фильмах. Теперь здесь таким никого не удивишь.

Распашные

Такие ворота для гаража используются с незапамятных времен. Популярность завоевали благодаря надежности и легкости в эксплуатации. Их конструкция очень простая – две створки на петлях и металлический каркас.

Закрываться должны плотно, не оставляя щелей. Такие ворота легко сделает даже новичок. Часто в одной створке вырезают калитку в воротах гаража. Это удобно, когда нужно просто зайти в помещение не открывая ворота полностью.

Плюс распашных ворот в том, что они не требуют больших финансовых затрат. Имеют небольшой недостаток – нуждаются в свободном месте перед гаражом, которое позволит распахнуть их широко. В зимнее время придется поработать лопатой.

Откатные

Такие ворота для гаража появились примерно I половине 20 столетия. Представляют собой створку, которая уезжает к боковой стене. Бывают гаражи и с двухстворчатыми откатными воротами, тогда они разъезжаются в разные стороны или одной многосекционной складывающейся створкой.

Свободный ход откатных ворот обеспечивается наличием достаточного места на основной стене гаража.

Чаще всего такие ворота применяют в ангарах и индустриальных предприятиях. В приватной постройке откатные ворота ставят не в самих помещениях гаража, а для въезда на территорию.

Подъемно-поворотные

Ворота для гаража возникли сравнительно недавно. Это одна створка, которая поднимается к потолку во время открытия ворот и останавливается параллельно полу.

Такой ход ворот осуществляется при помощи шарнирно-рычажного механизма и направляющих. Достоинство таких ворот в том, что они не нуждаются в большом пространстве ни самом гараже, ни перед ним.

Такие ворота на гараж чаще всего устанавливают в теплых регионах либо в гаражах с отоплением. Да и снег, с любом случае, придется чистить, как и пред гаражом с распашными воротами, иначе вы в него не заедете.

Подъемно-секционные

Ворота для гаража появились на рынке нашей страны недавно.

Это многосекционное полотно, которое складывается, и заезжают по наводящим под потолок.

Для запуска ворот в работу используется механизм на пружине и направляющие с цепной передачей. Ворота хороши тем, что экономят много места.

Лучше всего подходят для территорий с теплым и мягким климатом. Либо помещение должно отапливаться. Причина кроется в том, что рычажные механизмы при низких температурах может заклинить, и открыть или закрыть ворота не представиться возможным.

Роллетные

Ворота для гаража устанавливают не часто. Недостаток ролетного вида ворот на гараж в ненадежности конструкции. Это пластины из алюминия складывающиеся в особый короб под потолком. Лучше всего применять роллетные ворота на охраняемых и отапливаемых помещениях.

Советы

Ворота всех типов можно сделать самодействующими, отрывающимися при помощи брелока.

Пред тем как выбрать ворота для гаража, изучите плюсы и минусы разных видов ворот, почитайте отзывы на форумах, спросите мнение друзей, родственников.

Определитесь, какие гаражные ворота вам нужны, красивые или удобные в эксплуатации. Для тех, кто хочет сделать ворота на гараж своими руками больше всего подойдут распашные. Это самый надежный вид ворот с простой конструкцией.

Инструкция по изготовлению распашных ворот на гараж

Распашные ворота — самый простой вид конструкции.

Для их изготовления вам понадобятся следующий набор.

Материалы

  1. Чертеж ворот.
  2. Труба из профиля подходящая по размеру для рамы.
  3. Труба из профиля для каркаса, ребер и створ ворот.
  4. Угольник из металла.
  5. Гаражные петли по три на отдельно взятую створку.
  6. Листовой металл 2-3 мм толщины.
  7. Прут металлический.
  8. Профиль металлический.
  9. Утеплитель.
  10. Фанера.
  11. Грунтовка и краска для окрашивания ворот.
  12. Валики и кисти для краски.
  13. Монтажная пена.

Инструмент

  1. Аппарат для сварки и электроды.
  2. Генератор электричества, мощности которого хватит для работы инструмента (при отсутствии электричества).
  3. Болгарка.
  4. Рулетка.
  5. Шлифовальная машина.
  6. Угольники большие слесарные из металла.
  7. Дрель и сверлильный станок. Сверла.
  8. Шуруповерт и набор саморезов.
  9. Уровень.

Ход работ

Перед началом работы необходимо составить чертеж гаражных ворот. Для этого нужно сделать эскиз с указанием замеров и материалов. Минимальная ширина ворот для гаража должна формироваться с учетом расстояния от авто обоих сторон до рамы составляло не меньше 30 см и достигать 2,5 – 3х метров. Чем шире ворота, тем легче заезжать внутрь.

Важно!

Дистанция от рамы до параллельной стены должна составлять не меньше 80 см. Высота ворот для гаража формируется с учетом габаритов авто. Зачастую варьируется в пределах 2 – 2,5 м.

Конструкция распашных ворот – это рама на петлях с двух сторон , каркас и сами ворота. Раму изготавливают из уголка стального 65 мм. Для каркаса створок берут уголоки из стали 50 мм или прямоугольный профиль из стали, который обшивают железным листом толщиной 2 – 3 мм. Петли необходимы усиленные наружные.

Рама гаражных ворот

Работа по установке гаражных ворот начинает с рамы, которую делают совместно с постройкой основной стены.

На этапе готовности кладки выстой 50 см, нужно заняться установкой ворот, а затем вернуться к укладке стены.

Для рамы необходимо взять уголки из стали 65 мм, металлические полосы 20 – 30 мм шириной и 3 – 4 мм толщиной, арматурный прут. Сама рама складывается из 2 частей: внутренней и наружной.

Болгаркой разрезаем уголок на 4 части. Длина должна отвечать высоте проема ворот. Отрезки укладываем на пол, проверяем уровнем. Измеряем углы, все должны быть по 90 º и крепим при помощи сварки – получаем каркас.

Важно! Если при сварке уголок повело, это можно выправить с помощью прикрепленного к ней рычага из остатков уголка. Это поможет выправить геометрию рамы. Держите его в правильном положении и варим к нему уголки.

Каркас для створок

Каркас для створок изготавливают меньшим, чем рама ворот, для легкости входа в проем, а сами створки должны плотно примыкать к внешней стороне рамы. В работе по изготовлению каркаса используют прямоугольный профиль или уголки из стали.

Материал делим на 4 отрезка, длина меньше чем высота рамы на 10 – 15 мм. Это нужно для того, чтобы створки свободно входили в проем. Для изготовления двух створок берем 4 горизонтальных отрезка, равные ширине рамы ворот, деленной пополам, и минус 30 – 35 мм.

Отрезки располагаем на полу, измеряем углы. Размещаем их внутри уже готовой рамы. Так легче увидеть недостатки и устранить их.

Створки ворот

Для изготовления створок берут листы стали, толщиной 2 мм. Из материала вырезают 2 полотна с размерами: высота на 3- 4 см больше чем высота проема гаража.

Ширина разная: одно на 1 -2 см шире, чем каркас, второе на 2 см больше. Полотно крепится к каркасу при помощи сварки. Вверху и внизу полотна выходят за каркас на 1 – 2 см.

Ширина полотна одной из створок не доходит до края каркаса, должен быть 1 см запаса. Вторая створка устанавливается таким образом, чтобы выходить за каркас на 2 – 4 см.

Важно! Листовой материал поддается деформации во время сварки, в связи с этим перед началом работ нужно схватить сваркой углы и центр полотна, далее точечно на расстоянии 10 – 15 см прикрепить весь лист.

Далее необходимо приварить усиленные петли. Нижняя половина крепится к раме ворот, а верх – к створке, которая будет открываться. На завершающем этапе установки ворот на гараж закрепляем замки. Популярным типом запору считает такой, при котором одна из створок запирается на запоры внутри гаража.

В раме делают отверстия на глубине до 5 см. Вторая створка запирается на замок, язычок которого цепляется за закреплённую створку или влезает в намеренно сделанное отверстие в каркасе створки.

Внешне конструкция укрепляется навесным замком, который пропускаться в ушки, прикрепленные к створкам, и объединяет между собой створки. Для утепления гаражных ворот берут пенопласт или любые другие современные материалы.

установка универсальных моделей для гаража, как приварить петли, как сделать конструкцию из профиля

Гаражные ворота являются дорогостоящей конструкцией, потому многие владельцы автомобилей стремятся сделать и установить ворота своими силами. Технология сборки ворот для гаража собственными силами не такая сложная, как кажется и, если четко придерживаться инструкции, то «дом» для автомобиля обретет надежную защиту.

Особенности изготовления

Процесс построения конструкции гаражных ворот начинается с проектирования и составления подробных схем и чертежей. Для этого не нужны специальные навыки. Возьмите бумагу, линейку, карандаш, измерьте все размеры. Сперва определите ширину. Она должна равняться ширине кузова автомашины, но иметь дополнительный допуск с обеих сторон не менее 30 см. Чтобы замер был более точным, лучше провести его в нескольких точках, а в дальнейшем остановиться на среднем арифметическом значении. Затем замерьте высоту. С этим проще, поскольку гараж, как правило, строится под определенную автомашину, так что необходимый параметр уже имеется.

Теперь можно создавать чертеж, параллельно продумывая все элементы конструкции.

Схема распашных ворот самая простая:

  • рисуете два прямоугольника, указываете их габариты;
  • если желаете иметь разные по размерам створки, указываете это в чертеже.

Аналогично делают чертежи для остальных видов ворот, но необходимо помнить, что подъемные и откатные виды имеют только одну секцию. Здесь надо быть внимательным при определении ребер жесткости. При черчении секционных ворот учитывается количество секций.

Виды конструкций

Существует несколько разновидностей гаражных ворот.

Откатные

Их основной элемент – створка, передвигающаяся параллельно стене гаража.

Среди основных достоинств этих ворот выделяют:

  • безотказность работы;
  • продолжительность срока службы;
  • прочность;
  • экономия места;
  • относительно невысокая цена.

Основным минусом является то, что монтировать такие сдвижные ворота можно лишь на гаражах, располагающих широким фасадом. Ширина его должна быть, по меньшей мере, такой, чтобы отъезжающая створка могла целиком поместиться на нем. Подобные ворота можно сделать и установить самостоятельно. Створки делаются почти по такой же схеме, как створки обычных распашных ворот. Разница заключается в монтаже: вместо петель используются направляющие и ролики.

Подъемно-секционные

Полотно этих ворот состоит из отдельных сегментов, которые при подъеме преломляются, заходят под потолочное покрытие. Их базисом являются рычажно-пружинное устройство и направляющие с цепной передачей. Изготовление секционных ворот в домашних условиях почти невозможно.

К их плюсам относят:

  • многофункциональность. Имеются ворота для низких и высоких проемов различной ширины;
  • высокие тепло- и шумоизоляционные характеристики;
  • легкость использования;
  • экономию пространства перед гаражом.

Недостатки – сравнительно низкая противовзломность и высокая стоимость.

Подъемно-поворотные

Это конструкция, в которой створка при открывании поднимается под потолочное покрытие. Подъем осуществляется посредством шарнирно-рычажного механизма. Конструкция подъемно-поворотных ворот достаточно сложная. Чтобы изготовить их самостоятельно, необходимо иметь неплохой инженерный опыт и обладать специальными знаниями. Начинающему мастеру можно попробовать самому смонтировать готовые ворота заводской сборки.

Основные преимущества – повышенная противовзломность и экономия места. Недостатком являются повышенные требования к пространству под потолком.

Если там не хватит места, то воспользоваться откидными воротами не получится.

Автоматические роллетные (рулонные или рольставни)

Такая конструкция встречается редко. Она не получила широкого применения из-за своей ненадежности. Состоят такие ворота из алюминиевых полос, которые съезжают в короб под потолком. Роллеты можно устанавливать на объектах, находящихся под охраной, и в обогреваемых гаражах.

Складные (раскладные)

Эта конструкция включает в себя несколько отдельных полотен, связанных между собой плотным гибким материалом (резиной, синтетической тканью). При открывании они складываются. При закрывании полотно растягивается, полностью закрывая проем.

Распашного типа

Самая неприхотливая система, не требующая использования дорогостоящих материалов и серьезных временных затрат при монтировании. Коробка для нее делается из металлического уголка, створки – из железных листов. Эксплуатирование ворот простейшее, однако показатель надежности крайне высок.

Достоинства системы таковы:

  • максимальная простота конструкции;
  • функционируют без электричества;
  • универсальны;
  • невысокая цена;
  • надежность.

Главный недостаток – необходимость в наличии свободного пространства перед гаражом для распахивания створок. Это доставляет некоторый дискомфорт зимой: чтобы открыть ворота, необходимо сначала расчистить от снега пространство перед ними.

Поскольку распашные ворота достаточно просты в изготовлении, то начинающим мастерам лучше остановить свой выбор на них.

Как говорилось выше, изготовление распашных ворот более простое и менее затратное, чем изготовление других видов конструкций, поэтому именно технологию их создания стоит рассмотреть. Самостоятельное изготовление ворот распашного типа не требует наличия труднодоступного и дорогостоящего оснащения. Материалы также можно приобрести в любом строительном торговом центре.

Перед началом работ необходимо запастись:

  • металлическими уголками для изготовления несущего каркаса;
  • стальными профилями;
  • профильной трубой;
  • материалом для обшивки на ваше усмотрение:
    • ковка;
    • деревянная обшивка;
    • металлический лист либо обшивка из профнастила.
  • стальной полоской либо арматурным прутом;
  • стяжками;
  • уплотнителями;
  • пологом;
  • фиксаторами.

Размеры

В первую очередь необходимо разобраться с высотой и шириной будущей входной конструкции. Наименьшая величина ширины должна быть такой, чтобы дистанция с обеих сторон от автомашины до каркаса ворот составляла 30 см либо была больше. Минимальное значение ширины – 5 м, но общепринятая ширина ворот колеблется в пределах 2,5-3 м. Такой размер гарантирует комфортабельный доступ в гараж. Определяя ширину ворот, следует учитывать дистанцию между каркасом и перпендикулярно расположенной стенкой. Она должна составлять как минимум 80 см.

Высота конструкции рассчитывается по размеру автомобиля. Под микроавтобус требуется проем в 2,5 м. Обычной автомашине достаточно 2-2,2 м.

Чтобы избежать несоответствий с планом гаража, опытные специалисты рекомендуют создавать наброски ворот во время проектировки помещения.

Инструменты и комплектующие

Наряду с материалами, нужно побеспокоиться о том, чтобы под рукой находились комплектующие и инструменты, такие как:

  • углошлифовальная машина (болгарка) с комплектом шлифовальных и отрезных дисков;
  • агрегат сварочный;
  • угольник слесарный, рулетка;
  • уровень строительный, гидроуровень;
  • фурнитура;
  • крепежные элементы.

Как правильно сделать и установить?

Соберите своими руками коробку (раму). Она состоит из двух конструкций в форме прямоугольника, которые в дальнейшем будут соединены между собой. На внешней стороне коробки привариваются петли для установки створок, внутренняя удерживает ворота в проеме. Изготавливаются они из 65-го уголка.

Нарежьте 8 фрагментов уголка, соответствующих по размеру высоте и ширине ворот (по 4 штуки каждого размера). Разложите уголки на ровной плоскости, соберите рамы. Вымеряя углы и диагонали, добейтесь безупречной пропорциональности элементов проему гаражной стены. Сварите части конструкций.

Готовые прямоугольные элементы вставьте в проем, подгоните к месту установки. Сварите между собой внутренний и наружный элементы поперечинами из арматуры либо металлической полосы, разбивая высоту и ширину ворот на равные отрезки.

При использовании арматуры можно проделать в стене отверстия, а затем загнать в них куски арматурного прута требуемого размера, зафиксировав их сваркой на раме. Обычно соединительные фрагменты привариваются поверх границ проема.

Сборка и установка створок

Руководствуясь чертежами, отмерьте и нарежьте элементы из равнополочного уголка размером 40×40 мм, разместите их на ровной плоскости. Соберите основу будущих створок и двери (калитки). Выровняйте, вымеряя диагонали и углы всех прямоугольных рам, и сварите. Вырежьте два куска из листа. Они должны на 40 мм превышать длину проема гаража, но по ширине вырезайте разные полотна. Одно должно быть на 20 мм меньше ширины каркаса, второе – на 20 мм больше.

Сварите полотна с рамой, при этом следите, чтобы полотна выступали за границы каркаса на 2 см по периметру. Аналогичный выступ должен быть на калитке. Это делается для того, чтобы закрыть щели между коробкой и каркасом. Такая конструкция предотвратит проникновение лишней влаги и сквозняков через зазоры. Приваривая листы, не делайте сплошной шов. Лучше делать сварку пунктирной линией по принципу 1×5.

Завершающий этап – приваривание петель. Нижний сегмент петли с пальцем фиксируется сваркой к коробке, а верхний сегмент — к створке ворот. Для надежности можно усилить фиксацию петель посредством металлических накладок. В месте фиксирования петли к коробке можно установить железный прут для увеличения свариваемой площади. Створку ворот расположите в месте, указанном в чертеже. Удостоверьтесь, что такая позиция дает возможность без затруднений открыть ворота. Наметьте местоположение второго сегмента нижней петли. Приварите ее по разметке, выравнивая точно по вертикали.

Не нагружая нижнюю петлю, навесьте створку. Наметьте местоположение верхней петли на дверце и коробке, снимите створку. Приварите сегменты петли согласно разметке, навесьте створку ворот, протестируйте ее ход. Если она открывается свободно и остается в заданном ей положении, то можете заняться монтированием второй части. Этот процесс аналогичен уже приведенному.

После монтирования в одну из створок установите калитку, действуя в той же последовательности, что и для самих ворот. Ручки, крючки, замки, задвижки устанавливайте после полного монтажа створок.

В отапливаемом гараже ворота желательно обшить, утеплить и уплотнить. Также не забудьте смазать петли.

Установка других моделей ворот

Роллетные и откидные модели предполагают применение готовых устройств для открытия и закрытия, поэтому их в основном приобретают в готовом к установке виде, а также делают на заказ, заблаговременно создав схему. В таких ситуациях собственноручно можно лишь собрать и поставить коробку ворот, затем навесить полотно, руководствуясь прилагаемым описанием.

Для монтирования ворот откатного типа не требуется коробка. Самостоятельное создание таких ворот сводится к сборке одного большого полотна. Для этого можете применить порядок действий, сходный с используемым при сборке полотна с калиткой. Для монтажа таких конструкций сверху и снизу проема ставят направляющие, по ним в дальнейшем будет перемещаться полотно. Вся оснастка покупается уже готовой.

Установка ограничивается лишь монтажом деталей согласно инструкции.

Советы по уходу

Для каждого их типов ворот уместны свои рекомендации.

Распашные

«Больное место» таких ворот – петли. Высокая нагрузка провоцирует поломку штока, смещение петель, продольную деформацию и иные неисправности. Отсрочить возникновение подобных поломок поможет систематическая смазка петель. Вторая проблема – это провисание. Оно может появиться из-за отсутствия поперечин и деформирования каркаса конструкции. В этой ситуации поможет выравнивание створок либо их замена, а также установка распорок.

Секционные

Они оснащены множеством небольших движущихся деталей, поэтому необходимо смазывать подшипники, рабочие ролики и петли хотя бы раз в год. Временами стоит контролировать, насколько равномерно передвигаются ворота при открывании и закрывании.

Для увеличения срока службы секционных ворот требуется:

  • Систематически убирать скопившуюся пыль, используя теплую воду и средство для удаления загрязнений.
  • Не допускать попадания на механизмы агрессивных химических соединений.

Подъемно-поворотные

По сравнению с остальными моделями, они не нуждаются в спецобслуживании либо уходе. Иногда их требуется мыть, чтобы поддерживать респектабельный внешний вид. Покрасить их можно самому. Также можно нанести на них антикоррозийный состав.

Удачные примеры и варианты

Внешняя отделка гаражных ворот может быть минимальной. Простая по форме конструкция, ровный металл, монохромный серый цвет – все должно быть в меру, строго, конструктивно. Данный вариант нельзя назвать блеклым, поскольку подобное решение превосходно гармонирует со стенами из кирпича любой толщины.

Здесь представлена комбинация близких по духу красок. Кирпич розового цвета «разбавлен» плотным красным квадратом умеренной интенсивности. Блестящая поверхность смотрится весьма привлекательно, она вызывает лишь позитивные чувства.

В этом образце притягивает внимание фактура поверхности, ее ровность и аккуратные продольные серые полосы. Обратите также внимание на покрытые прямоугольниками ворота. Декораторы, очевидно, отдали предпочтение эффекту максимальной натуральности. Элегантный желтоватый колер органично сочетается со стойками белого цвета. Он всецело подходит под цвет стен и кровли.

Авторы этого проекта постарались показать контрастность белой и черной красок. Им целиком и полностью удалось осуществить задуманное: стилевое единство подчеркивается однотипным конструкционным материалом.

Возможна и такая стилизация «под дерево». Темные прямоугольники с волокнами по диагонали выигрышно оттеняются более светлыми полосами, расположенными на границам. Темные элементы креплений незаметно переходят в еще более темный остов здания. Вертикальные элементы розоватого цвета с края немного заметны.

О подъёмных воротах своими руками смотрите в следующем видео.

Ворота для гаража своими руками: изготовление, покупка и установка

Собственноручно обустроить гараж достаточно сложно, в этом убедились все, кто так или иначе пытался своими руками организовать внутреннее или наружное пространство этого здания. Для машины нужно организовать такое здание, которое полностью бы защитило авто от посягательства третьих лиц. Для этого необходимо в первую очередь организовать хорошие ворота для гаража. Это первая задача владельца машины, правильное выполнение которой полностью избавит вас от проблем с безопасностью авто. Но в организации ворот есть масса нюансов. Сегодня мы рассмотрим основные особенности изготовления, приобретения и установки ворот для гаража.

Существует ряд требований к гаражным воротам, и лучше соблюдать все эти условия, поскольку они обеспечат нормальную безопасность. К примеру, если ворота гаража состоят из двух металлических створок, не забывайте о необходимости установки замков максимально высоко и максимально низко. Иначе можно с помощью нехитрого инструмента отогнуть створку и без труда открыть замок изнутри. Рассмотрим главные тонкости изготовления и установки ворот для вашего гаража.

Самостоятельное изготовление или производство простых ворот на заказ

Одним из самых простых и, наверное, самых дешевых вариантов установки гаражных ворот сегодня является заказ обычных металлических створок, которые позволят вам полностью закрыть проем заезда. Для этого достаточно вырезать два сплошных листа с запасом в 5-6 сантиметров. Также для придания жесткости и удобства использования необходимо наварить металлический уголок на створки и получить необходимую прочность двери. Важные особенности реализации простейших ворот следующие:

  • металл должен быть достаточно толстым и качественным, это уже делает ворота дорогими;
  • створки ворот гаража лучше всего сразу вскрыть несколькими слоями антикоррозийных материалов;
  • покраска также выполняется не из соображений красоты, а для производства дополнительной защиты;
  • замки необходимо использовать в большом количестве, под низ сразу нужно подготовить места;
  • петли должны быть внутренние, чтобы злоумышленники не смогли спилить их подручными инструментами;
  • также нужно сразу продумать и наварить необходимые ручки, прикрепить защелки и дополнительное оборудование;
  • важно укрепить створки, чтобы их было сложно согнуть или повредить механическим путем.

Если посчитать стоимость хороших защелок, петель, нескольких замков, а также самого металла, уголка для усиления и работы специалистов, ворота подобного рода обойдутся вам очень дорого. Другое дело, если у вас есть определенные материалы для производства гаражных ворот. Это значительно облегчит задачу и сделает финансовую нагрузку на процесс ниже. Тем не менее, следует рассчитать все расходы изначально, а уже затем принимать конкретные шаги для создания гаражных ворот, заказа необходимых материалов для их производства.

Современные подъемные секционные ворота — удобство и красота

Одним из оптимальных решений для гаражных ворот являются секционные варианты. В данном случае створка делается из продольных секций, которые поднимаются с помощью определенного механизма. В данном случае у покупателя есть несколько вариантов дополнительной техники, автоматики для поднятия гаражных ворот с пульта и так далее. Это современное, но не самое безопасное решение. Специалисты рекомендуют обустраивать такие ворота только в тех местах, где есть дополнительная защита. Гаражные ворота подъемные секционного типа могут затянуть на разные суммы, стоимость зависит от ряда факторов:

  • качество выбранных материалов, из которых производятся секции, каркасы для крепления основных узлов;
  • тип подъемного механизма, который выполняет работу подъема, удержания и закрывания ворот;
  • наличие автоматики, которая самостоятельно выполняла бы все сложные технические задачи;
  • возможность управления воротами дистанционно с помощью пульта также будет стоить немало денег;
  • цена зависит и от выбранного типа управления секционными воротами, способом подъема створки.

Если высота гаража позволяет, можно организовать достаточно простой вариант подъема вверх, но это можно сделать редко. Тем не менее, если даже гараж у вас очень низкий, можно реализовать подъемные ворота. Для этого покупается створка с небольшими секциями и ворота при подъеме уводятся внутрь гаража параллельно земле. Такие варианты делают конструкцию несколько дороже, но они позволяют получить возможность установки оборудования в любой гараж.

Установка гаражных ворот — основные тонкости сложного процесса

Любые ворота, которые вы подберете для своего гаража, будь то откатные, сдвижные, створочные или подъемные варианты, требуют определенных усилий при установке. Ворота тяжелые, установить их самостоятельно точно не получится. На этом этапе многие владельцы новых гаражей или желающие перестроить существующее место для хранения автомобиля понимают всю сложность процесса обустройства здания. Ворота нужно устанавливать с помощью специалистов, иначе они не смогут нормально выполнять свои важные функции. При самостоятельной и неумелой установке возможны такие проблемы:

  • ворота будут закрываться с усилием, они не смогут доставить вам комфортное пользование зданием;
  • замки не смогут обеспечить безопасность без продуманного монтажа, это является главной проблемой;
  • визуально неумелая установка окажется очень заметной, для злоумышленников это сигнал к действию;
  • плохое качество монтажа позволит просто сорвать ворота с установленного места и вынести из гаража все, что там есть;
  • есть риск получения травмы при установке ворот, поскольку они достаточно тяжелые;
  • при самостоятельном монтаже подъемных ворот часто не работают основные функции, ворота не действуют.

Чтобы такие ситуации не портили ваше впечатление от пользования гаражом, лучше обратиться к специалистам и получить рекомендации по эксплуатации того или иного варианта гаражных ворот. Специалисты проведут установку, смогут надежно и правильно выполнить все механические задачи. Также вы получите рекомендации по выбору фурнитуры и замков. Нынешние профессионалы в деле гаражных ворот прекрасно знают о том, какие замки максимально надежны, а какие петли вообще не стоит ставить в гараж. Потому только так вы получите желанную безопасность. Предлагаем также посмотреть небольшую видео инструкцию по установке гаражных ворот:

Подводим итоги

Основным стимулом установки новых гаражных ворот сегодня является повышение безопасности здания для хранения авто. Если вы ремонтируете или создаете новый бокс для вашей машины, воспользуйтесь услугами специалистов, которые изготовят, привезут и установят ворота. Это единственный разумный выбор в данной ситуации, поскольку все остальные возможности оказываются достаточно сомнительными во всех аспектах, а главное, в плане безопасности.

Только профессиональный подбор фурнитуры и правильная установка позволят ощутить все прелести современных ворот для гаража. Если же речь идет о подъемных секционных воротах, их самостоятельная установка может повредить дорогостоящие механизмы и сделать вашу покупку очень дорогостоящей. Лучше один раз заплатить и сделать все профессионально. Но это не требование, а всего лишь рекомендация, выбирать окончательные пути установки и покупки ворот нужно вам самим. Если у вас есть недавний опыт установки гаражных ворот, расскажите о трудностях в комментариях.

Гаражные ворота своими руками — ворота в гараж

Если вы решились сделать гаражные ворота своими руками, то вам необходимо учесть два важных момента:

  1. Ворота необходимо делать так, чтобы они плотно запирались.
  2. Они обязаны обеспечить постоянный микроклимат, который необходим для хранения авто.

Гаражные ворота по виду конструкции можно разбить на 4 типа:

  • Распашные
  • Откатные
  • Секционные
  • Подъемные

Наиболее простыми в изготовлении окажутся распашные ворота. Главное — определитесь с типом ворот до постройки гаража, не забывая, что от этого зависит его надежность. Не забудьте предусмотреть способы защиты от заклиниваний и взлома.

Распашные

Если смотреть с точки зрения технологии, то становится понятным, что изготовить гаражные ворота свои руками практически совсем не сложно. Главные плюсы этого выбора заключаются в экономии и быстроте. Процесс выполнения работы не трудоемкий, для него не требуются дорогостоящие материалы и комплектующие. Главные составляющие — уголки из стали, металлические листы и различные профили. Процесс работы по изготовлению ворот разбит на несколько этапов.

Изготовление рамы для ворот

Чертеж распашных ворот

На первом этапе необходимо изготовить несущую раму, которая состоит из двух основных частей – наружной и внутренней.

Для изготовления каркаса вам будут необходимы следующие материалы и инструменты:

  • стальной профиль, уголок или труба;
  • сварочный аппарат;
  • болгарка;
  • длинная линейка из металла и рулетка;
  • 2-метровый строительный уровень.

Для начала измерьте высоту и ширину проема входа в гараж. Главное, чтобы все измерения были проведены точно, от этого зависит успех монтажа. Затем отмерьте и нарежьте уголки. Потом разложите их на подходящую ровную поверхность, выставите по уровню горизонтальность и выровняйте углы. Измерив диагонали, выставите все прямые углы, а затем сварите раму. Если длины диагоналей равны, значит, конструкция собрана правильно. Каждый сварочный угол отшлифуйте и обработайте антикоррозийным средством. Для прочности конструкции изготавливаются две рамы, которые затем свариваются между собой.

Металлический каркас

Распашные гаражные ворота

В состав каркаса таких ворот входят две распахивающиеся створки. Для их изготовления можно использовать уголок или профтрубу. Дальше в раму вставляем направляющие и выравниваем их по вертикальной и горизонтальной осям. Обязательно предусмотрите, чтобы между створками был зазор в один-два миллиметра. Это способствует легкости хождения створок. После того как все это будет проделано, проверьте прямые углы и варите — получится обрешетка для ваших будущих ворот.

Обшивка каркаса металлическими листами

После того, как вы изготовите обрешетку, можно приступить к сварке ворот и укреплять их. Для этого надо выкроить из металлического листа (толщина 2-3 мм) створки нужных размеров, правое полотно необходимо сделать более широким, чем левое (на 20-30 мм), потому что правая створка будет накладываться на левую. Крепить листы к каркасу нужно сваркой.

Петли

Петли гаражные

Для надежности функционирования ворот производится установка силовых петель. Варить петли нужно так, чтобы верхушка петель получалась приваренной к наружной створке, а их нижнюю часть надо закрепить на раме самого гаража. Чтобы сварочное крепление было надежным, его необходимо усилить полоской металла (толщина 7-10 мм). Приварите ее к верхушке петель и к створкам ворот. Для того чтобы укрепить внутри, используйте вкладки из простой арматуры.

После того как вы установите петли, установите засов. В качестве него используются вертикальные штыри. Изготовить такую конструкцию не так уж и сложно, вдобавок она будет очень надежной. Для ее фиксации надо в потолке и в полу проделать неглубокие отверстия (диаметр 2,5-3 см).

Установка

Окрашивание гаражных ворот

Каждую часть ворот интенсивно загрунтуйте и затем покрасьте. Это понадобится для защиты ворот от коррозии. После этого можно начать монтаж, при этом учитывайте, что от качества монтажа зависит легкость движения каждой створки ворот.

Сначала устанавливается рама, которая крепится к откосам штырями длиной до 20 см. Концы штырей обрезаются и обвариваются, а затем шлифуются. На раму навешиваются створки. Остается только установить замки и другие запорные механизмы.

Утепление

Утепление ворот Через ворота из гаража теряется около 60% тепла. Для теплоизоляции можно использовать пенополиуретановые плиты толщиной 5 см. Они крепятся на створки ворот и обшиваются деревянной обрешеткой. Важно не оставлять между плитами зазоров, чтобы через них не уходило тепло. На обрешетку можно нашить плиту ОСБ, тогда ворота будут иметь более эстетичный вид.

19 Самодельные планы гаражных ворот, которые можно легко сделать своими руками

Гаражные ворота с приводом могут быть очень дорогими для покупки — и они недешевы, когда пришло время их ремонтировать. Это означает, что те, кто хочет попытаться импровизировать самостоятельно, могут сэкономить много денег.

Если это похоже на то, что может вас заинтересовать, мы посмотрели в Интернете, что делают другие люди, и вот наши 19 лучших планов гаражных ворот своими руками, которые вы, возможно, захотите попробовать дома.

1. Ремонт гаражных ворот

Гаражные ворота недешевы, особенно когда они нужны для старинного дома. Но если вы хотите сэкономить немного денег, вы можете попробовать сделать его самостоятельно — при условии, что у вас есть правильный план, которому нужно следовать.

С помощью этих инструкций вы получите список необходимых инструментов и материалов, а затем план проведет вас через все необходимые шаги для успешного завершения проекта. Хорошо составленный и подробный план, который стоит проверить.

Проверьте эту идею DIY гаражных ворот

2. Деревянная цельная гаражная дверь

В этом видео на YouTube показано, как он сделал цельную гаражную дверь. из листа дерева. По большей части он представляет собой покадровую съемку, показывающую, как они работают над этим, и интересно наблюдать, как проект обретает форму.

Копировать тоже просто, поэтому у вас не должно возникнуть проблем с воспроизведением этой идеи дома, если вы хотите сделать что-то свое.

3. Самодельные гаражные ворота для каретных домов

Если вы ищете план, который покажет вам, как построить классические гаражные ворота для каретных домов, вы попали в нужное место.

Планы на веб-сайте Instructables всегда хорошо написаны, просты в использовании и сопровождаются множеством полезных фотографий и иллюстраций — и эта не исключение.

Нам нравятся гаражные ворота на первом фото — и если вы хотите, чтобы они были у вас дома, этот план покажет вам, как это сделать.

Проверьте эту идею DIY гаражных ворот

4. Установка потолочных гаражных ворот

Если у вас есть гаражные ворота, и вам нужно знать, как их установить, это видео может будь тем, что ты ищешь.

Ведущий на видео подробно и подробно объясняет все, что вам нужно знать, поэтому, если вы не уверены, что делаете это самостоятельно, это видео должно помочь.

Это длинное видео, но, посмотрев его, вы почувствуете себя гораздо более готовыми к установке гаражных ворот без необходимости вызова профессионала.

5. Как построить гаражные ворота

Как указано в этом блоге, гаражные ворота могут быть дорогими, но если у вас есть необходимое оборудование и навыки — и желание попробовать себя — можно построить себе намного дешевле.

Инструкциям легко следовать — хотя, честно говоря, несколько изображений помогли бы — и, выполнив эти простые шаги, вы сможете построить собственные гаражные ворота.

Проверьте эту идею двери гаража DIY

6.Сборка дверей каретки для гаража

Вот отличный видеоплан, если вы ищете инструкции по созданию набора дверей каретки для вашего гаража. Нам нравится, как он начинает с набросков, чтобы прояснить, чего он хочет достичь.

Затем он проведет вас через все шаги, которые он предпринял, чтобы превратить диаграммы в реальность — и мы должны сказать, что нам нравятся результаты. Еще один интересный и полезный план для просмотра.

7.Недорогие гаражные ворота своими руками

В этом плане вы узнаете, как сэкономить потенциально тысячи долларов, сделав свои собственные гаражные ворота своими руками вместо того, чтобы покупать их и устанавливать их профессионалом.

Как объясняется на этой странице блога, есть несколько различных типов на выбор — вам просто нужно решить, какой из них вы предпочитаете, а затем приступить к его изготовлению.

Проверьте эту идею двери гаража DIY

8.Замена гаражных ворот на двери сарая

Как вы, вероятно, знаете, гаражные ворота с механическим цепным приводом иногда могут доставлять больше проблем, чем они того стоят. Их дорого покупать, они могут выйти из строя — и могут стоить целое состояние, если вам потребуется их отремонтировать или заменить.

Вместо этого есть более простое решение — снимите старую гаражную дверь и установите вместо нее дверь сарая. Хотите узнать как? Тогда посмотрите это видео.

9.Простые шаги своими руками по созданию раздвижной двери для вашего гаража

Вот руководство по созданию раздвижной двери для вашего гаража за восемь простых шагов. Если вы поищете в Интернете, вы можете найти некоторые сайты, на которых говорится, что изготовление гаражных ворот своими руками может быть опасным.

Однако, если мы говорим об этом виде раздвижных дверей, беспокоиться гораздо меньше. Четкий план с большим количеством полезной информации — стоит прочитать.

Проверьте эту идею двери гаража DIY

10.Как сделать деревянные гаражные ворота

Есть много замысловатых и сложных планов для самостоятельных гаражных ворот, которые обойдутся вам почти так же, как покупка новых.

Этот план, с другой стороны, очень прост, он будет стоить не более 200 долларов и может быть выполнен всего за один день.

Если это похоже на план, который вы ищете, на него стоит посмотреть.

11. Идеи DIY для переделки гаражных ворот

Этот план немного отличается.Он не показывает вам, как сделать гаражные ворота — вместо этого он дает вам пять идей, как придать существующим гаражным воротам свежий вид.

Нам нравятся фотографии, а идеи очень легко копировать, поэтому, если вы хотите преобразить свой дом, это отличный источник вдохновения.

Проверьте эту идею DIY гаражных ворот

12. Изготовление недорогих гаражных ворот на заказ

В этом видео мы видим, как YouTuber построил свои собственные гаражные ворота как часть более крупный проект построить целый гараж самому.

На самом деле, как он объясняет во введении к этому видео, эти двери были проблемой, которая ему не особенно нравилась.

Однако он выполнил свою работу, и вы можете увидеть, как это сделать, посмотрев его видео.

13. Способы ремонта гаражных ворот

Если у вас возникают проблемы с гаражными воротами, возможно, вам придется позвонить по телефону и вызвать мастера по ремонту. За исключением того, что это может вернуть вам довольно много денег — что будет пустой тратой, если вы сможете исправить это самостоятельно.

В этом плане вы узнаете о трех распространенных проблемах с воротами гаража и о том, как их исправить. Стоит попробовать, прежде чем поднимать трубку.

Проверьте эту идею DIY гаражных ворот

14. Обновление гаражных ворот своими руками

В этом видео мы узнаем, как сделать три простых обновления гаражных ворот, которые вы можете сделать своими руками. один день или меньше.

Как мы уже упоминали ранее, вам не всегда нужно вызывать профессионала, чтобы он позаботился обо всех работах, связанных с гаражными воротами, которые могут потребоваться.

Вместо этого вы можете многое закончить самостоятельно — как показано в этом видео.

15. Когда делать гаражные ворота своими руками, а когда нет

Как мы уже упоминали, иногда самостоятельная работа с гаражными воротами может быть опасной, если у вас нет необходимых знаний или навыков. .

Это означает, что перед тем, как принять решение о том, стоит ли браться за проект «сделай сам», вы должны реалистично оценить, насколько ваши способности соответствуют этой задаче.

Чтобы помочь вам принять решение, вы можете сначала заглянуть в этот блог, а затем сделать более осознанный выбор.

Проверьте эту идею DIY гаражных ворот

16. Двустворчатая дверь в ангарном стиле

Это видео показывает, как этот ютубер сделал дверь для своего сарая своими руками. он называет это сараем, но с тем же успехом это может быть и гараж, и вы можете построить такие двери и для своего гаража.

Дизайн на самом деле довольно гениальный, и если вы думаете, что можете попробовать сделать что-то подобное самостоятельно, в этом видео есть вся необходимая информация.

17. Инструкции по установке гаражных ворот своими руками

Эта страница не совсем соответствует плану сборки гаражных ворот своими руками — тем не менее, она все же содержит некоторую полезную информацию, которую вам может понадобиться знать, если вы думаете о том, чтобы тому назад.

В нем есть множество бесценных советов, на которые стоит обратить внимание перед тем, как начать свой проект.

Проверьте эту идею двери гаража DIY

18.Электрические гаражные ворота своими руками: сумасшедшие, но они работают

Прежде всего, нам нравится интригующее название этого видео на YouTube — если это не заставляет вас смотреть его, мы не знаем, что будет .

Но как только вы начнете смотреть, вы увидите, что оно соответствует своему названию. Идея креативная, конечно, но если она сработает… ну почему бы и нет?

19. Гаражная дверь не открывается: хитрости ремонта гаражных ворот своими руками

Вот еще одна страница, которая дает вам несколько советов о том, как выполнить ремонт гаражных ворот своими руками, а не строить новые или заменять это целиком.

Иногда, когда гаражные ворота не работают идеально, люди просто вызывают ремонтника, даже не пытаясь найти причину.

Однако, если вы прочитаете эту страницу и выполните следующие простые шаги, возможно, вам не придется никого вызывать, потому что вы можете исправить это самостоятельно.

Проверьте эту идею DIY гаражных ворот

Сложный проект, но все же возможный

Сделать гаражные ворота своими руками не так просто, как покрасить забор, но если у вас есть навыки и решимость , это вполне достижимо.

Мы обнаружили несколько очень креативных идей, пока искали эти планы для вас. Мы надеемся, что вам понравилось читать и смотреть их так же, как мы их находили, и, прежде всего, мы надеемся, что помогли вам найти то, что вам нужно для вашего собственного проекта гаражных ворот.

Инструкции для гаражных ворот своими руками | DDM Garage Doors

Многие из наших клиентов считают наши инструкции полезными при ремонте своих гаражных ворот. Домашние мастера, это страница для вас!

Не знаете, какое руководство использовать? Посетите нашу страницу устранения неполадок, чтобы увидеть возможные причины и решения проблем с гаражными воротами.

Или просто следуйте приведенным ниже ссылкам и ссылкам со страниц наших продуктов и других страниц руководств.

Введение в пружины гаражных ворот

Пружины гаражных ворот уравновешивают вес двери, облегчая ее открывание и закрывание. Они служат той же цели, что и противовесы, которые использовались для балансировки дверей в прошлые века, а также многие двери сегодня. Например, если гаражная дверь весит 100 фунтов, сила пружины в 100 фунтов должна противодействовать весу двери, чтобы дверь могла подниматься и опускаться.Достигайте этого с помощью пружин, которые либо растягиваются, либо с помощью специальных крутящих моментов, которые помогают уравновесить дверь.

Если вы хотите узнать, какие варианты существуют для вашей системы пружин гаражных ворот, посмотрите наше видео о пружинах для гаражных ворот.

Введение в противовес для гаражных ворот

Для безопасного ремонта гаражных ворот необходимо понимать действующие силы. Из этого видео вы узнаете, как уравновешивается дверная система, позволяя пружинам компенсировать вес двери на протяжении всего хода двери.

Пружина кручения EZ-Set

Если в ваших гаражных воротах сломалась пружина EZ-Set, у вас есть два основных способа восстановить дверь в прежнее рабочее состояние. Более простой и безопасный вариант — оставить систему EZ-Set себе. Другой — преобразование в систему Standard Torsion Spring.

Торсионная пружина TorqueMaster Wayne Dalton

В пружинной системе TorqueMaster

Уэйна Далтона используется уникальное оборудование.Радиус дорожки меньше, чем у большинства других ворот, барабаны для кабелей меньше, а вал имеет уникальную форму. Торсионные пружины вместо того, чтобы скользить по валу, помещаются внутри вала.

Пружины выдвижения секционных ворот гаража

Пружины растяжения имеют четыре характеристики: длину, внутренний диаметр, размер проволоки и тип конца. Несмотря на то, что пружины обладают этими свойствами, производители обычно не делают свои пружины растяжения на основе размеров, которые вы можете найти на своей двери.У каждого производителя свой дизайн изготовления пружин.

Цельные пружины расширения гаражных ворот

Цельные пружины бывают двух основных типов. Первая — стандартная пружина. Эту пружину используют самые разные производители дверей. Если в верхней части вашей двери есть ролики, которые движутся по металлической направляющей, идущей горизонтально к задней части гаража, у вас есть стандартные цельные пружины.

Коммерческие и промышленные торсионные пружины

Торговые и промышленные подвесные двери варьируются от нескольких сотен фунтов до более тысячи фунтов.Дверные системы с вертикальным и высоким подъемом часто используются в коммерческих и промышленных помещениях для максимального увеличения пространства. Следуйте этому руководству, чтобы измерить свои старые пружины и найти новые торсионные пружины для покупки.

Дверные пружины для самостоятельного хранения

Рулонные двери для складирования действуют аналогично пружинным дверным рулонам из стали. Подобно стальной катящейся двери, занавеска на этих дверях обвивается вокруг себя, когда дверь открывается. Основное отличие, однако, заключается в том, что стальные рулонные двери состоят из планок, а рулонные двери для самостоятельного хранения — это всего лишь один кусок стали.В то время как стальные рулонные двери обычно используются в коммерческих и промышленных помещениях с тяжелыми условиями эксплуатации, рулонные двери для самостоятельного хранения часто используются в складских помещениях.

Купить Дверные пружины для самостоятельного хранения

Торсионные пружины для роликовых дверей

Торсионные пружины на стальных рулонных воротах работают так же, как и другие торсионные пружины в производстве гаражных ворот. Когда дверь закрыта, пружина заводится. Пружина прикреплена к анкерному кронштейну пружины на одном конце и на валу — на другом.Когда стальная рулонная дверь открывается, пружина в цилиндре поддерживает большую часть веса двери. Остальная часть этого веса поднимается цепной тали или оператором.

Как измерить пружины гаражных ворот

Измерение пружин кручения гаражных ворот — точные, технические работы. Это часто ставит в тупик опытных машинистов, инженеров и техников по обслуживанию гаражных ворот. В дверном бизнесе мы часто ошибаемся, заказывая пружины. Мы шутим, что мы будем использовать их в качестве якорей для лодок, но у вас может не быть лодки! Нажмите, чтобы узнать, как не заказывать якорь для лодки.

Если вы предпочитаете видеоуроки, посмотрите наше видео о том, как измерить пружины кручения гаражных ворот.

Использование торсионных пружин с разным подъемом

По возможности мы рекомендуем использовать согласованные торсионные пружины с сопоставимой подъемной силой и сроком службы. Это максимально продлит срок службы торсионных пружин и не приведет к потере жизненного цикла, потраченным впустую долларам. Это руководство поможет домовладельцам понять, как правильно использовать торсионные пружины в различных подъемниках.

Увеличение срока службы непревзойденных торсионных пружин

Мы рекомендуем нашим клиентам покупать торсионные пружины, равномерно подобранные по подъемной силе и циклам, чтобы максимально продлить срок службы пружины. Некоторые пружины гаражных ворот могут иметь соответствующий подъемник, но номинальные значения цикла могут отличаться.

Замена торсионной пружины


(одна пружина)

В этом руководстве приведены подробные инструкции по замене торсионной пружины, если в гаражных воротах используется только одна пружина.Осторожность! Это опасная работа, поэтому внимательно прочтите предупреждения.

Установка торсионных пружин с намоточным устройством S3

В этом руководстве приведены инструкции по намотке пружин с помощью намоточного устройства S3 вместо более опасного способа использования заводных стержней. Эти намоточные устройства можно использовать повторно до трех полных циклов наматывания и разматывания пружин перед их заменой.

Как установить узел одинарной торсионной пружины

Цель этого руководства — показать, как установить стандартный узел торсионных пружин гаражных ворот на новые гаражные ворота или на дверь, в которой ранее использовались пружины растяжения, пружины TorqueMaster или торсионные пружины EZ-Set.

Замена конуса торсионной пружины

Есть ли у вас проблемы с механикой? Закажите пружины с конусами. Однако, если вам нравится испытание чего-то нового, вы можете снять конусы со своих старых пружин и использовать их на новых пружинах. Вы обнаружите, что снять конусы с пружин гаражных ворот довольно просто. Вы можете попробовать перед заказом.

Замена конуса и проставки TorqueMaster

Пружина TorqueMaster цела, но конус или проставка сломаны? Это руководство для вас! Приведенные здесь шаги предназначены для того, чтобы пройти через процесс замены конуса и / или проставки и позволить повторно использовать функциональную пружину.

Замена пружины растяжения

У вас есть подъемно-секционные гаражные ворота с пружинами растяжения? Одна из ваших пружин сломалась? Следуйте инструкциям в нашем простом руководстве, чтобы заменить пружины растяжения, чтобы дверь снова заработала.

Замена торсионной пружины двери для самостоятельного хранения

Приведенным ниже инструкциям может следовать большинство домашних мастеров. В начале этого урока вам понадобится второй человек, который поможет вам поднять дверь, чтобы вы могли заменить торсионные пружины.Эти инструкции предназначены для замены двух пружин на рулонной двери для самостоятельного хранения, также известной как дверь-занавес для мини-склада, которая имеет типичные петли для самостоятельного хранения на каждом конце пружин.

Коммерчески замена пружины кручения дуплекса надземной двери

Это руководство предназначено только для опытного обслуживающего персонала. Эти инструкции проведут вас через замену внутренних и внешних пружин дуплексной системы сборки на коммерческих и промышленных подъёмных дверях.В этом руководстве используется пара дуплексных узлов в системе высокого подъема.

Как заменить одну пружину гаражных ворот на две

Узнайте о рисках использования только одной торсионной пружины на гаражных воротах и ​​узнайте о преимуществах использования двух пружин. Включены инструкции, которые помогут вам пройти через наши руководства по замене торсионной пружины. Мы также предоставляем вам необходимые инструменты, которые помогут вам решить, какие детали вам нужны и какие пружины покупать.

Преобразование торсионной пружины Crawford

На заре индустрии гаражных ворот каждый производитель штамповал, катал, формовал, вырезал и крепил свою фурнитуру. Ни одна из торсионных пружин на гаражных воротах Crawford не является стандартной, за исключением вала с наружным диаметром 1 дюйм. Переделать это немного дополнительно, но результат того стоит.

Посетите нашу страницу устранения неполадок, чтобы лучше диагностировать проблему с гаражными воротами.

Видео о ремонте гаражных ворот своими руками

Вот несколько советов, которые помогут вам безопасно и правильно выполнить работу над гаражными воротами. Это наши видеоролики «Технические советы», снятые в прямом эфире с наших внутренних учебных семинаров здесь, в Западном Чикаго. Многие из них имеют узкую направленность. Также важно помнить, что при работе с системами гаражных ворот следует всегда соблюдать надлежащие меры безопасности. Если вы сомневаетесь в своей способности безопасно выполнить работу, подумайте о том, чтобы позвонить профессионалу.Безопасность, затем работа!

Коммерческая замена кабеля

Следующие PDF-файлы содержат инструкции по замене тросов коммерческих гаражных ворот в различных ситуациях, с которыми может столкнуться специалист по ремонту в полевых условиях.

Для замены коммерческих кабелей с приводом следуйте нашим инструкциям (PDF) для двери 22 ‘X 14’, застрявшей в открытом положении с отключенными кабелями и приводом промежуточного вала с центральной установкой, внутри лифта.

Для замены коммерческих кабелей без оператора следуйте этим инструкциям (PDF) для двери док-станции 10 ‘X 10’ без оператора, внешнего лифта.

Замена шкива

Ворота вашего гаража частично закрываются, а затем открываются снова? Дверь заедает и прилипает? Слышны скрежеты при открытии и закрытии двери? За 30 лет обслуживания гаражных ворот я обнаружил, что эти симптомы труднее всего диагностировать. Одной из основных причин выхода из строя гаражных ворот с использованием пружин растяжения является износ шкивов.

Замена пластины концевого подшипника

Позднее субботнее утро, и твой кофе остыл.Вы наполовину закончили замену торсионных пружин гаражных ворот и только что обнаружили, что концевой подшипник поврежден. Или вы смазали каждую движущуюся часть вашей двери, и у вас все еще есть громкий раздражающий писк, когда дверь открыта. Затем, ища причину, вы находите этот заклинивший подшипник. Однако это не проблема, так как это может подождать.

Замена концевого подшипника

Иногда заказчики предпочитают оставлять ту же концевую опорную пластину и заменять только подшипники.Имея всего несколько деталей, которые можно найти во многих гаражах, вы можете оставить эту старую и тяжелую концевую опорную пластину и заменить только подшипники.

Как собрать комплекты распорок ворот гаража

Распорки гаражных ворот укрепляют секции ворот, предотвращая их изгиб или поломку. Они также помогают плавно открывать и закрывать дверь. Если секции не жесткие, ворота гаража будут закрываться при открывании и закрывании.

Замена нижней части

Из всех секций гаражных ворот чаще всего происходит замена нижней секции.Поскольку эта секция находится ближе всего к полу гаража, она поглощает наибольшее количество воды и чаще поедается маленькими существами.

Если ваша дверь оборудована внутренним подъемником, следуйте этим инструкциям (PDF) для приложения с деревянной дверью заподлицо с нижней частью. Ширина 12 футов с приводом промежуточного вала с центральной установкой — включает разметку с внутренним подъемником.

Если у вашей двери есть внешний подъемник, следуйте этим инструкциям (PDF) для приложения для нижней части двери с деревянным потолком. Ширина 12 футов, с приводом промежуточного вала, установленным по центру, с внешним подъемником.

Как смазать дверь гаража

Гаражная дверь скрипит или издает много шума при открытии? Есть несколько способов уменьшить скрип гаражных ворот. Многие люди смазывают все, но на самом деле это может привести к повреждению и огромному беспорядку. Есть некоторые особые вещи, которые можно смазать, чтобы продлить срок службы гаражных ворот и снизить уровень шума. В этом видео рассказывается, как смазать гаражные ворота, чтобы снизить уровень шума и продлить срок службы гаражных ворот.

В этом видео специально рассказывается, как смазать ролики гаражных ворот для устранения шума.

Преобразование гаражных ворот с высоким подъемом

Хотите, чтобы дверь гаража открывалась ближе к потолку? Вы хотите по-прежнему открывать дверь гаража, когда ваша машина стоит на подъемнике? Превратите свои гаражные ворота в ворота с высоким подъемом.

Собрав размеры, указанные в этом руководстве, получите ценовое предложение на заказной комплект для подъема ворот для ваших гаражных ворот.

Собственная сборка гусеницы с высоким подъемом

Клиенты

DIY найдут эти инструкции полезными при сборке своих комплектов для высокого подъема. В этом учебном пособии показано, как мы собираем высотные гусеницы «собственными силами». После сборки гусениц на месте мы отправляем их клиентам как часть их комплекта для переоборудования в высоту.

Преобразование вертикального подъема ворот гаража

Следующие инструкции по преобразованию гаражных ворот в систему с вертикальным подъемом написаны только для опытных механиков.Задача посложнее, чем установка гаражных ворот от начала до конца. Среднестатистическому мастеру «сделай сам» не стоит этого делать.

Сборка вертикального подъемника

Цель данной инструкции — продемонстрировать, как вырезать и собрать вертикальный подъемный рельс. После этого гусеницы будут готовы к установке на косяк.

Замена муфты винтового привода Genie

Если двигатель открывалки Genie работает, но винт не вращается и дверца не открывается, проблема может заключаться в повреждении муфты винтового привода. Чтобы узнать, как заменить соединительную муфту, ознакомьтесь с этим руководством.

Ремонт открывателя Genie

В этом видео мы покажем вам, как отремонтировать открывалку Genie, которая была неправильно собрана и была повреждена. Мы также покажем вам, как проверить работоспособность открывателя Genie, чтобы убедиться, что часть, о которой часто забывают, была установлена ​​правильно.

Базовые операции доклевеллера

Первым шагом в изучении обслуживания док-рычагов является понимание того, как они работают.Изучите функции компонентов, общих для всех перегрузочных мостов, будь то механические, гидравлические или пневматические.

Введение в три типа доклевеллеров

Первым шагом в изучении обслуживания док-рычагов является понимание того, как они работают. В этом видео мы рассмотрим основные рабочие механизмы, используемые доклевеллерами. Это включает как общую конструкцию, так и конкретные подъемные механизмы, которые делятся на три категории: механические, гидравлические и пневматические.

Как работают механические перегрузочные мосты

Это видео было создано, чтобы помочь вам понять, как работают перегрузочные мосты, чтобы вы могли определить, подходит ли вам этот вид работы. Если вы не чувствуете себя достаточно квалифицированным для безопасной работы на перегрузочных мостах, вам следует позвонить в профессиональный.

Безопасность перегрузочного моста

Следующие инструкции по технике безопасности призваны помочь обеспечить надлежащие правила техники безопасности при работе с любым перегрузочным мостом.Как и в случае любого механического оборудования, несоблюдение надлежащих мер предосторожности может привести к серьезным травмам или смерти.

Замена толкателя Kelley

Большинство механических перегрузочных мостов используют демпфирующие механизмы, чтобы приподнимать выступы при поднятии, и они закрываются медленно, поскольку удары поглощают вес выступа. Однако во многих перегрузочных мостах Kelley штанга-толкатель и податливая штанга соединены с узлом рычага, так что, когда платформа поднимается, штанга-толкатель опускается вниз.Затем, когда кто-то подходит к перегрузочному мосту снаружи, пластина на штанге-толкателе зацепляется за средний болт, позволяя штанге-толкателю поднять выступ.

Rite-Hite Lip Assist Bar Замена

В большинстве доклевеллеров Rite-Hite кольцо перекатывается по кривой выступа, когда кто-то идет по палубе доклевеллера. Это позволяет прикрепленной к кольцу вспомогательной планке для выступа подталкивать губу вверх. Со временем перемычка, соединяющая кольцо и вспомогательную перемычку для губ, изнашивается, и кольцо не может оставаться на пути держателя губ.Это косвенно предотвращает подъем выступа, когда кто-то тянет за тяговую цепь. В этом учебном пособии показано, как правильно заменить изношенную вспомогательную планку для губ в перегрузочном мосту Rite-Hite.

Замена удерживающего устройства Келли

В большинстве доклевеллеров Kelley в прижимном корпусе хранится храповой механизм, который фиксируется на дне платформы и удерживает его в закрытом состоянии. Когда кто-то тянет за спусковую цепь на палубе, трещотка разблокируется и выдвигается, позволяя доклевеллеру открыться.

Как восстановить удерживающий блок Serco

Когда прижимной блок Serco перестает функционировать, его, возможно, не потребуется полностью заменять. Вместо этого вы можете разобрать устройство и заменить поврежденные компоненты. Это может сэкономить время, избавляя от необходимости снимать корпус, шлифовать, приваривать и устанавливать новый блок.

Как заменить торсионные пружины ворот гаража



Если замена пружин ворот гаража кажется вам слишком рискованной, обратите внимание на наши намотчики ATL S-3. Теперь вы можете заводить пружины с помощью дрели вместо мотальных стержней.

  1. Введение
  2. Начало работы: безопасность прежде всего!
  3. Инструменты для сбора
  4. Измерьте старые и новые источники
  5. Марка Торсионный вал
  6. Unwind Old Springs
  7. Ослабьте торсионное крепление
  8. Заменить пружины
  9. Переустановите торсионное оборудование
  10. Винд Нью Спрингс
  11. Check & Lube Дверь гаража
  12. Открывалка для повторного подключения

1.Введение

Как заменить пружины кручения гаражных ворот

Следующие инструкции по замене пружин гаражных ворот предназначены для домовладельцев, которые сами делают это, и для специалистов по техническому обслуживанию, которые обслуживают свои небольшие коммерческие или промышленные секционные подъемно-поворотные ворота. Эти направления предназначены для торсионных пружин, установленных с обеих сторон анкерного кронштейна над серединой ворот гаража, как показано на рисунке выше. Инструкции по замене одной торсионной пружины, по замене пружин надставки гаражных ворот и по замене пружин Wayne Dalton Torquemaster приведены на нашей странице с инструкциями для самостоятельного изготовления выше.Вы также найдете ссылку на любые другие детали гаражных ворот, которые могут вам понадобиться при ремонте двери.

Сколько должна стоить замена пружины гаражных ворот? В среднем по стране профессионал приезжает к вам домой и заменяет две пружины, а в среднем от 200 до 300 долларов. Интернет-источники предлагают более высокую цену, превышающую 700 долларов, и что вы сэкономите 500 долларов или больше, заменив пружины самостоятельно. Это просто неправда. Чтобы узнать стоимость замены пружин в вашем регионе, поищите компанию с хорошей репутацией через Yelp или Better Busienss Bureau. Если при нажатии на логотип BBB вы не попадаете на сайт BBB, мы советуем приобрести пружины у другой компании.

Эти инструкции предназначены для дверей с барабанами и кабелями, которые похожи на показанные на рисунке ниже. Следующая деталь за концом пружинного узла — тросовый барабан. Барабан отлит из алюминиевого сплава диаметром 4 дюйма и окружностью 12,6 дюйма вокруг плоской части. Сразу за кабельным барабаном находится концевая опорная плита. Трос разматывается с задней стороны барабана между барабаном и стеной или косяком гаража и проходит вниз вдоль двери, внутри кронштейнов гусеницы и за стойками катков, как показано.

Если ваша гаражная пружина в сборе отличается от этой, части этих инструкций могут быть полезны, но другие части могут давать опасные, неточные указания, которые могут стоить вам много времени и денег, если вы попытаетесь заменить пружины, используя стандартные инструкции.

Например, гаражные ворота с низкой высотой часто имеют кабельные барабаны на внешней стороне торцевой пластины, а торсионные пружины обычно заводятся вниз, а не вверх. Обычно они имеют левую ветровую пружину, установленную с левой стороны анкерного кронштейна пружины, и правую ветровую пружину, установленную с правой стороны кронштейна.Первая часть вала за каждой торсионной пружиной — это концевая опорная пластина. Только за конец опорной пластины кабельный барабан. На них кабель часто проходит по передней части кабельного барабана. Нижняя часть кабеля прикреплена к кронштейну, который охватывает перед и снаружи вертикальной направляющей.

Другой пример — система торсионных пружин Ideal или Clopay EZ-Set для гаражных ворот. Они распространяются в домашних центрах Home Depot и Menards. Хотя производитель добился больших успехов в разработке безопасной конструкции для самостоятельной установки торсионных пружин, замена этих деталей может быть очень сложной.

На нашей странице EZ-Set Torsion Springs вы найдете несколько вариантов замены этих пружин. У нас также есть пошаговые инструкции по замене торсионной пружины EZ-Set. Кроме того, один из наших клиентов предоставил отличные инструкции для торсионной системы EZ-Set по снятию пружины без повреждения намоточного устройства, которое фиксирует неподвижный конус. Вместо гаечного ключа вы можете предпочесть трубный ключ или большие замки с каналом, чтобы зацепить конец пружины и снять его с конусов на последнем этапе.

На рисунке выше изображена система EZ Set с пружинами, закаленными в масле. Многие из новых дверей имеют гальванизированные пружины гаражных ворот.

Более старые торсионные пружины Crawford отличаются, а оборудование противовеса уникально. Специальная страница Crawford Torsion Spring Conversion была предоставлена ​​для использования вместе с этой страницей.

Если одна из ваших дверных пружин просто сломалась, и вы ищете инструкции, чтобы решить, можно ли безопасно и правильно заменить пружину или пружины, эта страница должна помочь.НЕ ОТКРЫВАЙТЕ И ЗАКРЫВАЙТЕ ГАРАЖНУЮ ДВЕРЬ. Деревянные гаражные ворота тяжелые и могут повредить открыватель. Верх стальных дверей часто прогибается при работе с сломанными пружинами.

Для ознакомления с торсионными пружинами и получения дополнительной информации о том, как их устанавливать, я рекомендую вам посетить страницу Ричарда Кинча «Как я заменил смертоносные торсионные пружины гаражных ворот и выжил, чтобы рассказать сказку». Ричард — блестящий инженер, который предоставил обширную техническую информацию по установке торсионных пружин, а также ценные советы относительно некоторых схем, которые недобросовестные компании по производству ворот гаража используют для ограбления людей.

Если вы решили заменить пружины, если вы уверены, что ваша дверь имеет правильные пружины, и если вы готовы купить новые, мы рекомендуем вам измерить пружину или пружины, следуя инструкциям в шаге 4 ниже. Измерение пружин может быть трудным; большинство людей, даже техников гаражных ворот, иногда испытывают трудности с измерением торсионных пружин. Заказ неподходящих пружин тратит время и деньги.

Если вы не уверены, что у вашей двери правильные пружины, мы рекомендуем вам взвесить дверь с помощью аналоговых весов.Исходя из моего собственного полевого опыта, я считаю, что по крайней мере 10% дверей имеют неподходящие пружины. В дополнение к этому, большинство производителей пружинят свои двери, используя 20-фунтовые окна. Нам нравится улучшать баланс ворот гаража.

Третий вариант — определить размер двери и номер модели.

После того, как вы соберете необходимую информацию, вы можете заказать пружины для гаражных ворот.

В начало



2. Начало работы: безопасность превыше всего!

Прежде чем приступить к замене, важно, чтобы мы начали эти инструкции с самого строгого предупреждения:

ОСТОРОЖНОСТЬ! Замена пружин кручения гаражных ворот опасна, так как пружины находятся под напряжением.Если вы не используете правильные инструменты и не будете соблюдать безопасные процедуры, вы можете потерять руки, конечности или даже жизнь. Вы также можете повредить имущество. Нам нужен ваш бизнес, но не за счет вашего благополучия. Вы обязаны делать свою работу правильно. Если у вас есть какие-либо сомнения относительно вашей способности безопасно заменить пружины, мы рекомендуем вам нанять профессионала для ремонта гаражных ворот. Безопасность прежде всего! Тогда работай.

Следующие ниже процедуры основаны на моем 30-летнем опыте работы в сфере гаражных ворот.Несмотря на мои высокие механические способности, даже после 18 лет работы я потерял конец указательного пальца левой руки. Несколько лет спустя мне наложили пять швов на большой палец правой руки, а через год — пять на большом пальце левой руки. В 2004 году сотрудники отделения неотложной помощи выкопали мне сталь из глаза и зашили мне безымянный палец восемью швами. Лучшее, что я могу сделать, — это помочь вам свести к минимуму риск получения травмы; это все, что я могу сделать для себя. Я не настолько наивен, чтобы думать, что совершил свой последний визит в травмпункт. Ремонт гаражных ворот, в частности замена торсионных пружин, — опасная работа, независимо от того, являетесь ли вы домовладельцем самостоятельно или опытным техником.

Невозможно охватить каждую опасную ситуацию, с которой вы можете столкнуться. Надеемся, что приведенные ниже инструкции помогут вам безопасно заменить пружины, но нет никаких гарантий. Обратите особое внимание на предупреждения, которые отображаются красным цветом.

ВНИМАНИЕ! Из-за описанных ниже опасных шагов, которые могут привести к телесным повреждениям, мы рекомендуем вам внимательно изучить все приведенные ниже инструкции перед началом работы.

2.1 Два важных предположения помогут вам безопасно выполнить эту замену.Во-первых, предположим, что пружины сломаются, когда вы их разматываете или заводите. Во избежание травм крепко сожмите перекладины за концы, наиболее удаленные от конусов, и надежно стойте на прочной лестнице, а не на стульях или перевернутых банках. Держите одежду и части тела подальше от пружин. Надевайте защитные очки.
2.2 Во-вторых, предположим, что конус соскользнет или взорвется, когда вы разматываете и заводите пружину. Держите голову подальше от пути извилистого конуса.Держите руки подальше от конусов, чтобы, если и когда заводной стержень выскользнет из конуса, а ваша рука дернется вверх, конус не разорвет вашу плоть и не обернет вашу одежду и части тела пружиной.
2.3 Остерегайтесь старых намоточных конусов. Эти более старые конусы пружин кручения Crawford и McKee были сделаны для стержней 5/8 дюйма. Однако иногда отверстия слишком малы для стержней 5/8 дюймов. Что бы вы ни делали, не используйте стержень 1/2 дюйма; вместо этого отшлифуйте стержень 5/8 дюйма до нужного размера. Я недавно выпустил пружину McKee после намотки, потому что я использовал стержень 1/2 дюйма, когда мой стержень 5/8 дюйма не подходил.Незадолго до того, как он выпустил, я говорил себе: «Это небезопасно». А это не так. Единственный безопасный способ заменить эти старые пружины — сделать заводную штангу для каждого отверстия каждого конуса.
2.4 То же самое относится и к торсионным пружинам старых моделей Overhead, BarCol и Raynor, которые имеют обмоточные конусы с несоответствующими размерами отверстий. Если вы вставите стержень 1/2 «X 18» в некоторые из этих отверстий, вы можете переместить противоположный конец стержня на 4 дюйма. Штанги в новых конусах перемещаются менее чем на 1 1/2 дюйма.У меня было много старых конусов, которые откручивались от моих прутьев, последняя принесла счет за отделение неотложной помощи в размере 1800 долларов. Если у вас такие же конусы или у них люфт более 2 дюймов, доверьте установку торсионных пружин профессиональному механику гаражных ворот.
2.5 При закрытой двери отсоедините шнур питания от устройства открывания гаражных ворот. Некоторые старые открыватели имеют жесткую проводку, и вам нужно будет удалить предохранитель или перевернуть автоматический выключатель.

2.6 Отсоедините открыватель от двери. Некоторые устройства открывания ворот гаража имеют нейтральное положение для отключения тележки. На старых сошниках может потребоваться снять L-образный рычаг дышла.

Не рекомендуем заменять торсионные пружины при открытых воротах гаража. Открытие двери и несоблюдение ее надежного положения может привести к повреждению двери или серьезной травме. Растянуть пружины на ширину восьми или девяти витков сложно, и выровнять гаражные ворота также может быть непросто.

Вернуться к началу


3.Соберите инструменты

Соберите все материалы и инструменты, необходимые для безопасной замены пружин. В дополнение к торсионным пружинам вам понадобится как минимум одна или две 10-дюймовые тиски, разводной ключ и две намоточные планки 1/2 «X 18». В большинстве хозяйственных магазинов продаются стальные стержни 1/2 «X 36». который можно разрезать пополам. Вам также понадобится прочная лестница и тряпка для мытья рук. Также могут потребоваться линейка и напильник; торцевой ключ и головки сократят необходимое время. Наконец, убедитесь, что ваш гараж освещается хорошо.

Вернуться к началу


4. Измерьте старые и новые источники

Как измерить торсионную пружину гаражных ворот Видео

Вернуться к началу


5. Отметить торсионный вал

5.1 Не снимая тросов с барабанов, пометьте барабаны и торсионный вал на каждом конце напильником или маркером. Если хотя бы одна из пружин все еще намотана, не касайтесь барабанов троса и не хватайтесь за вал.Если трос порвется, барабан может раскрутиться, и трос разорвет мышцы и кости. Если установочные винты недостаточно затянуты, вал может вращаться и причинить травму.
5.2 Если обе пружины сломаны и / или размотаны, и если тросы оторвались от обоих барабанов, оберните тросы вокруг каждого барабана и затем сделайте отметки. Эти отметки вам понадобятся, чтобы выровнять гаражные ворота после установки новых пружин.

Вернуться к началу


6.Расслабьтесь Old Springs

6.1 Теперь пора раскрутить старую пружину, которая не сломалась. Сделаем несколько предупреждений. НИКОГДА, НИКОГДА, НИКОГДА не прикасайтесь к установочному винту, не вставив предварительно правильно подогнанный стержень в намоточный конус! Также не используйте торцовые ключи или торцевые ключи для установочных винтов. Если конус соскользнет, ​​гаечный ключ может сломать вам руку в 10 местах, прежде чем он полностью раскрутится. Я предполагаю, что это причина номер один обращений в отделение неотложной помощи для неопытных домовладельцев, ремонтирующих или заменяющих свои пружины.
6.2 Второй причиной обращений в травмпункт, вероятно, является использование отверток. НИКОГДА, НИКОГДА, НИКОГДА не заводите и не разматывайте торсионные пружины отверткой.
6.3 Для безопасной замены торсионных пружин используйте намоточные стержни длиной не менее 18 дюймов, которые должным образом подходят к конусу завода. Края должны быть острыми, срезанными под углом 90 градусов, а не закругленными. Стержни 36 дюймов на 1/2 дюйма Его можно купить в любом магазине Lowes или в строительном магазине и разрезать пополам, чтобы использовать для разматывания пружин.
6.4 Перед ослаблением установочного винта проверьте посадку шины в конусе. Вставьте один конец намоточного стержня в одно из отверстий намоточного конуса. Слегка потяните штангу вниз, чтобы убедиться, что установочные винты затянуты. Поместите линейку между перекладиной и воротами гаража. Переместите нижнюю часть планки из стороны в сторону и измерьте люфт. Оно должно быть меньше полутора дюймов. Если оно больше 2 дюймов, попросите кого-нибудь поменять ваши пружины или попросите кого-нибудь сделать несколько стержней, которые будут подходить к конусам.
6.5 Типичная проблема домашних мастеров, заменяющих торсионные пружины, заключается в том, что намоточные стержни часто не полностью вставляются в намоточные конусы. Мы рекомендуем вам промаркировать планки намотки лентой. Сначала вставьте планку в заводной конус и закрепите ее липкой лентой, как показано на рисунке.
6.6 Обмотка концов обоих заводных стержней, как показано на рисунке, позволит вам четко увидеть, насколько далеко ваши стержни проникают в отверстия заводных конусов, когда вы разматываете старые пружины и перематываете новые.
6.7 Пора раскрутить весну. Крепко встаньте на устойчивую лестницу у ворот гаража. Затем вставьте планку в одно из отверстий намоточного конуса. Убедитесь, что он вошел полностью. Он должен щелкнуть, когда ваша планка коснется сердцевины. Если вы хотите проверить усилие, с которым вы будете работать, прежде чем ослаблять установочные винты, нажмите на штангу на четверть оборота и снова опустите ее. Затем, крепко взявшись за другой конец стержня, ослабьте установочные винты с помощью гаечного ключа с открытым зевом или небольшого разводного гаечного ключа достаточно свободно, чтобы освободиться, если конус вращается.Будьте готовы к передаче крутящего момента на штангу.
6.8 Правильно затянутые винты ослабнут менее чем на один оборот. После того, как вы ослабите установочный винт, удерживайте хотя бы одну планку в конусе ВСЕГДА, пока пружина полностью не раскрутится. Многие конусы были перетянуты. Пружина может раскручиваться на 1/4 оборота и больше не раскручиваться, пока один из установочных винтов не будет еще немного ослаблен. Возможно, вам придется полностью удалить установочные винты. Вал может деформироваться, а конус вообще не раскручиваться.
6.9 ВСЕГДА ПОДДЕРЖИВАЙТЕ ШТУКУ В КОНУС! Если вы удалили установочные винты, а пружина по-прежнему не раскручивается, потяните штангу вниз, но будьте готовы к тому, что конус ослабнет в любой момент.
6.10 Если дверь гаража отрывается от пола, когда вы опускаете штангу, и если конус все еще не расшатывается, постучите по перекладине рядом с конусом молотком, чтобы вытолкнуть конус за вздутую часть вала. Крепко держите штангу; держите его плотно вставленным в конус; и будьте всегда готовы к тому, что конус соскользнет, ​​сломается, взорвется или вырвется из вала и дернет штангу вниз.
6.11 Когда конус освободится от вала, опустите штангу и дайте ей упираться в верхнюю часть ворот гаража.
6.12 Вставьте вторую планку в следующее отверстие. Держа по одной планке в каждой руке, поднимите конец второй планки настолько, чтобы вытащить первую из конуса.
6.13 Опустите вторую планку до верха гаражных ворот, как вы делали первую планку. Если ваш вал деформирован внутри конуса, возможно, вам придется постучать по стержню молотком, когда вы разматываете пружину.Крепко держите штангу; держите его плотно вставленным в конус; и будьте всегда готовы к тому, что конус соскользнет, ​​сломается, взорвется или оторвется от вала и толкнет штангу вниз.
6,14 Повторяйте эти два шага до полного раскручивания пружины.
6,15 Размотайте другую пружину, если она еще намотана и не сломана

Вернуться к началу


7.Ослабьте торсионную арматуру

Вернуться к началу


8. Заменить пружины

8.1 Пришло время заменить пружины ворот гаража. Для начала, вставьте барабан в стороне от опорной плиты.
8.2 При необходимости подпилите этот конец вала. Сдвиньте вал влево. Если он не двигается, попробуйте сдвинуть его вправо. При необходимости постучите молотком по внешней стороне передней пластины, потянув вал вправо, пока вал не проскользнет через подшипник.
8.3 Пройдите с другой стороны ворот гаража и вытащите вал из передней панели, если он еще не выскользнул.
8.4 При необходимости подпилите вал еще раз. Тросовый барабан и пружина не соскользнут, если вал неровный.
8.5 Осмотрите подшипник. Смажьте его моторным маслом, распылите литиевую смазку или спрей-смазку для смазки. Не используйте WD-40. Если вал изношен, а подшипник заедает, и вы не можете его освободить, замените подшипник.Или, если у вас есть подшипники с маркировкой «ADH», мы рекомендуем их заменить. Я нахожу очень мало других подшипников, нуждающихся в замене. Однако, если вам действительно нужно заменить подшипник, а нового у вас нет, вы можете заменить его позже. Вы найдете быстрый способ сделать это на нашей странице с инструкциями по замене пластины концевого подшипника.
8. 6 Снимите левый тросовый барабан.
8.7 Снимите старую пружину. Если вы думаете о повторном использовании конусов, прочтите наше руководство по замене конуса на торсионную пружину.
8.8 Поместите старые пружины в мусорный бак и подальше от рабочего места в гараже. Моя худшая авария с лестницей произошла, когда я сошла с двухфутовой лестницы на пружину и вывихнула лодыжку.
8.9 Наденьте новую пружину. Конус с большим отверстием — неподвижный конец. Это идет первым. Вам нужно будет надеть конец обмоточного конуса на конец вала.
8.10 Еще раз проверьте, правильно ли накручена новая торсионная пружина. С левой стороны рядом с конусом намотки конец пружинной проволоки должен быть направлен вверх, если он обращен к вам. Также обратите внимание, что конус красного цвета, который обычно обозначает правый ветер. Клиенты часто звонят и объясняют, что когда они получают около шести оборотов пружины, они крутят конусы. Это связано с установкой пружин не по ту сторону центрального кронштейна.
8.11 Наденьте пружину на анкерную скобу пружины, расположенную по центру над воротами гаража.Нас часто спрашивают, почему большинство кронштейнов смонтированы на 6–12 дюймов от центра. Я делаю это, и большинство установщиков гаражных ворот делают это как общее правило установки, чтобы обеспечить гибкость при установке открывателя.
8.12 Установите барабан для троса и вставьте вал в подшипник.
8.13 Выполните ту же процедуру для другой стороны. Протяните конец вала через подшипник и снимите барабан.
8.14 Снимите старую пружину с вала.
8,15 Наденьте новую пружину на вал.
8.16 Убедитесь, что конец торсионной пружины направлен вверх, когда конец обращен к вам. Это левая ветровая пружина, обычно окрашенная в черный цвет, над правой стороной гаражных ворот и установленная с правой стороны анкерного кронштейна пружины.
8.17 Сдвиньте пружину к центральному кронштейну над воротами гаража.
8.18 Убедитесь, что плита концевого подшипника не наклоняется. Иногда угол, поддерживающий пластину подшипника, изнашивается, что приводит к наклону подшипника. При необходимости выпрямите. На однопружинных гаражных воротах наклонная опорная плита должна быть закреплена уголком или пиломатериалом.
8.19 Осмотрите подшипник и смажьте или замените при необходимости.

Вернуться к началу


9.Переустановите Torsion Hardware

.
9.1 Наденьте барабан на вал. Вставьте вал в подшипник. Выровняйте сделанные ранее отметки.
9.2 От руки затяните установочные винты в их исходные углубления. При необходимости поверните барабан, чтобы найти прорези.
9. 3 Попытайтесь провернуть барабан на валу. Он не должен проворачиваться, если вы вручную затянули установочные винты в исходные канавки.Если вы не отметили свои барабаны и не можете найти исходные углубления на валу, вручную затяните установочные винты до тех пор, пока винты не соприкоснутся с валом.
9.4 Вставьте конец вала в концевую опорную пластину. Затяните установочные винты еще на 1/4 — 1/2 оборота после того, как вы их затянули вручную. Добавьте дополнительные 1/4 оборота, если вы не смогли найти исходные углубления для установочных винтов на предыдущем шаге. Для более тяжелых деревянных гаражных ворот может потребоваться дополнительная 1/4 оборота.Осторожно: Недостаточная затяжка барабанов может привести к соскальзыванию барабана, взвинчиванию или падению дверцы. Излишнее затягивание установочных винтов может повредить вал или барабан, что приведет к тем же проблемам. Это важный шаг.
9.5 Частой проблемой для домашних мастеров и неопытных мастеров по ремонту гаражных ворот является правильная посадка конца троса в паз барабана троса. Обычно я сгибаю конец кабеля на 90 градусов плоскогубцами, как показано на рисунке.
9.6 Сгибание троса поможет избежать проблем, связанных с тем, что конец троса зацепится за концевую опорную пластину, что приведет к отрыву троса и заклиниванию, взводу или падению ворот гаража. Убедитесь, что кабель вставлен прямо в разъем и не торчит сбоку. Также край упора троса не должен быть направлен в сторону, как показано на рисунке. Наконечник кабеля должен полностью входить в барабан, а закругленная часть должна быть обращена наружу, чтобы наконечник не мог поцарапать концевую опорную пластину.
9. 7 Вставив трос в барабан, потяните барабан вниз, чтобы натянуть трос вокруг внешней выступающей канавки барабана.
9.8 Поверните вал ворот гаража, чтобы натянуть трос на барабане. Во время скручивания зажимайте вал в тисках, как показано на рисунке, чтобы удерживать трос на барабане. Верхняя часть захвата тисков должна плотно прилегать к гаражной жатке. Это обеспечит плотное прилегание троса к первому барабану, пока вы устанавливаете трос на другой барабан и размещаете его на месте.Он также предотвращает проворачивание вала и отслаивания тросов при намотке пружин. Эта одна ручка может сэкономить много часов на прогулку взад и вперед, а также на необходимость выравнивания и повторного выравнивания гаражных ворот после наматывания торсионных пружин.
9.9 Подойдите к другой стороне гаражных ворот и вставьте конец троса в барабан. Вращайте барабан, пока кабель не натянется. Сдвиньте барабан к подшипнику и сдвиньте вал вправо. Метки должны выровняться.Если нет, выясните причину и устраните проблему. Это может быть застрявший кабель, возможно, сместился пол гаража или вертикальный угол, поддерживающий опорную плиту, мог ослабиться и сместиться. Многие гаражные ворота устанавливаются с зазором между барабаном и несущей пластиной. Барабаны троса всегда должны быть заподлицо с дорожкой подшипников.
9.10 Затяните от руки установочные винты барабана до тех пор, пока барабан не будет вращаться.
9.11 Затяните установочные винты еще на 1/4 — 1/2 оборота, как с другой стороны.
9.12 Теперь пора закрепить торсионные пружины посередине. По разным причинам многие установщики смещают центральный кронштейн на несколько дюймов от центра двери. Смещение кронштейна упрощает работу с кронштейном открывателя, не вызывая проблем в работе ваших гаражных ворот, но смещение кронштейна не требуется. Если у вас центральный кронштейн с прорезью, снимите зажим для тисков и смажьте вал, где он вращается, внутри втулки.Расположите вал так, чтобы он находился на таком же расстоянии от жатки, как и на каждом конце. Вал должен быть прямым и параллельным жатке.
9.13 Если у вас кронштейн пружинного анкера с неподвижным стальным подшипником, проверьте на износ в месте соединения вала и кольца подшипника. Вал должен свободно скользить в подшипнике вбок. При необходимости подпилите вал. Смажьте подшипник. Обратите внимание, что для двух пружин кручения требуется только один подшипник.Этот подшипник предохраняет вал от трения о внутреннюю поверхность неподвижных конусов и центральный кронштейн. Ваши гаражные ворота могут не иметь центральной опоры. В таком случае смажьте вал там, где он будет тереть скобу, и внутреннюю часть конусов.
9.14 Наденьте пружины на кронштейн. Еще раз проверьте, чтобы у вас была правая заводная пружина с левой стороны и левая ветровая пружина с правой стороны. Поверните пружины так, чтобы их концы были обращены к вам. Проволока на концах обеих пружин кручения здесь, у кронштейна, должна быть направлена ​​вниз.У конусов намотки на противоположных концах пружинная проволока направлена ​​вверх. Если нет, переверните пружины. Примерно раз в месяц нам звонит покупатель, который занимается самоделкой, и начинает разговор со слов: «Я намотал пружину гаражных ворот примерно на шесть оборотов, и пружина оторвалась от конуса». Обычно мы возвращаем их к этому шагу и предлагаем поменять пружины.
9.15 Установите болты, чтобы прикрепить неподвижные центральные конусы к центральному кронштейну. Расположите вал здесь так, чтобы он находился на том же расстоянии от жатки, что и вал на каждом конце. Заверните гайки, пока неподвижные конусы не заподлицо с центральной опорной плиты. Прикосновение к конусам путем затягивания болтов может привести к поломке конуса, если он зацепится за подшипник. Намотка торсионных пружин с треснувшими конусами может привести к тому, что пружины раскрутятся, а штанги разлетятся. Затяните болты.
9.16 Если неподвижные конусы не могут быть затянуты вручную относительно центрального кронштейна, мы рекомендуем установить шайбы между намоточным конусом, в котором находится подшипник, и кронштейном пружины.Это обычная проблема с пружинами кручения на старых гаражных воротах Windsor, потому что их стальные подшипники часто шире и выходят за пределы неподвижного конуса. Гаражные ворота Raynor также имеют более широкие подшипники, которые правильно подходят к их стационарным конусам 2 1/4 дюйма, но может потребоваться установка шайб, если их подшипники установлены в стационарных конусах 1 3/4 дюйма или 2 дюйма, или если некоторые из их старых подшипники устанавливаются в их новые конусы, которые устанавливаются на старые кронштейны.

Вернуться к началу


10.Винд Нью-Спрингс

10.1 Пришло время намотать новые пружины, но перед этим я рекомендую маркировать вал сразу за конусом завода. Это последний шаг, который нужно сделать, чтобы убедиться, что вы установили пружины с правильных сторон центрального кронштейна. Пружины кручения всегда увеличиваются в длину, когда они наматываются в правильном направлении. Если ваша пружина не удлиняется при намотке, вы наматываете ее в неправильном направлении, вероятно, из-за того, что она неправильно установлена.Мы периодически получаем сообщения о том, что пружины выходят из конусов примерно на 6 оборотах. Если это произойдет, переключите пружины.
10.2 Заклейте намоточные стержни, если вы еще этого не сделали, не только для того, чтобы гарантировать, что вы полностью вставляете стержни в конусы при намотке торсионных пружин, но, что более важно, чтобы гарантировать, что стержень не выскользнет из конус при растяжении пружин на конце. Со мной такое случалось несколько раз. Профессионалы всегда растягивают торсионные пружины после их наматывания, потому что вал перемещается горизонтально между гибкими концевыми опорными пластинами во время работы ворот.Хотя это может быть всего 1/4 дюйма, заедание спиралей при закрытии ворот гаража часто не позволяет двери полностью закрываться, особенно когда торсионные пружины и подшипники сухие.
10.3 На этом этапе вы заведете пружину. Обратите внимание на то, что конец пружины на заводном конусе смотрит вверх, если смотреть на вас. Вы будете наматывать обе пружины вверх и интуитивно противодействовать, как если бы вы пытались открутить заводные конусы с концов пружин.Начните с поворота пружины на 1/4 оборота, пока она не встретит сопротивление. Это ваша первая четверть оборота. Посчитайте «один». Затем вставьте штангу и поднимите ее на 90 градусов. Вставьте вторую планку. Это «два». По мере того, как вы наматываете пружину, она должна увеличиваться в длину, на один виток за каждый оборот. Конус должен закрыть вашу отметку после пары первых оборотов. Многие продавцы гаражных ворот маркируют торсионные пружины мелом или краской, но это часто вызывает путаницу.
10.4 Поднимите вторую штангу на 90 градусов и вставьте первую штангу.Это «тройка». Продолжайте наматывать. Если длина пружины укорачивается, размотайте пружину и поменяйте сторону — пружины находятся в обратном направлении. В противном случае продолжайте наматывать, пока не дойдете до счета «30». Это 7 1/2 оборота, что является нормальным для большинства 7-футовых дверей. Пружины с увеличенным сроком службы наматываются на такое же количество витков. Более новым стальным дверям с одной распоркой наверху часто требуется всего 7 1/4 оборота. На 8-дюймовых дверях считается 34. Каждый раз, когда вы вставляете стержень в заводной конус, слушайте щелчок, чтобы вы знали, что стержень полностью встал.Если стержень вставлен не до конца, конус может взорваться.
10.5 Если пружина отсоединяется от конуса примерно на 6 оборотов, вы, вероятно, заводите пружину назад, потому что пружины находятся не с той стороны. Переключите пружины. В противном случае после наматывания пружин кручения потребуется их растянуть и закрепить конус завода. Во-первых, отметьте вал на 1/4 дюйма за конусом завода с помощью ленты или напильника. Мы растягиваем пружины, потому что вал плавает горизонтально между гибкими концевыми опорными пластинами во время работы гаражных ворот.Хотя это может быть всего лишь 1/4 дюйма, заедание катушек при закрытии двери часто не позволяет двери полностью закрываться, особенно когда пружины и подшипники сухие и нуждаются в смазке.
10.6 Здесь вам нужно будет сделать сразу три вещи. Левой рукой поднимите штангу в верхней части двери и потяните ее к центру гаражных ворот. Поднимаясь вверх и назад, коснитесь верхней части перекладины прямо под конусом вращения другой перекладиной. Оттягивание стержня назад к центру двери при нажатии заставляет пружинный конус зацепиться за вал и не соскользнуть назад.
10.7 Продолжайте нарезание резьбы, пока конус не переместится к отметке на валу. Продолжайте удерживать перекладину на воротах гаража и оттягивайте назад к центру двери. Если конус соскальзывает с отметки, повторите этот шаг. Следите за лентой, чтобы гриф не выскользнул из конуса. Если он начинает соскальзывать, прижмите штангу к верхней части гаражных ворот, вставьте штангу в следующее отверстие и поверните конус так, чтобы можно было задвинуть отмеченную штангу на место.
10.8 После того, как конус достигнет отметки, продолжайте тянуть штангу с ворот гаража и обратно к середине двери левой рукой. Затяните оба установочных винта на 1/2 — 3/4 оборота каждый после того, как каждый винт впервые коснется вала. Это момент, когда вы почувствуете, как винт встречает сопротивление. Если после затяжки установочных винтов пружина ворот гаража изгибается, повторите процесс и растяните пружину вдвое меньше, чем раньше. Пружины кручения растянуты на 1/8 — 1/4 дюйма.Пружины кручения больших коммерческих и промышленных ворот подъемных гаражных ворот растягиваются на дюйм.
10.9 Тщательно проверьте установочные винты, потянув за штангу. Заводной конус должен быть достаточно тугим, чтобы при опускании штанги гаражные ворота начали подниматься. Если штанга начинает соскальзывать, когда вы ее опускаете, добавьте 1/4 оборота к каждому установочному винту.
10.10 Снимите зажим с вала.
10.11 Захватите тисками вертикальную направляющую примерно на 3 дюйма выше одного из роликов. Если вы установили неправильные пружины или если вы слишком намотали пружины, это предотвратит взлет гаражных ворот и сбивание вас с лестницы после наматывания. вторая пружина кручения.Это случалось со мной не один раз.
10.12 Выполните ту же процедуру, чтобы намотать вторую пружину, растянуть ее на 1/4 дюйма и закрепить установочные винты. ВНИМАНИЕ: Перед снятием стержней с конусов после закрепления намоточного конуса необходимо провести важную проверку дверь.Многие несчастные случаи, которые происходят при фиксации пружин, происходят из-за установки слишком сильных пружин.
10.13 Медленно потяните за заводную штангу, пока дверь гаража не поднимется на 3 дюйма и ролик не коснется зажима тисков на направляющей. Дверь обычно опускается вниз и поднимает штангу. Если этого не происходит, поднимите конец стержень, пока дверь не закроется.Если дверь поднимается сама по себе, когда вы слегка держите стержень, пружины либо перематываются, либо они слишком сильны.Возможно, вам потребуется удалить от 1/4 до 1/2 оборота пружин. Если дверь поднимается сама по себе, вам либо нужно слишком много поворачивать пружины, либо у вас не те пружины. Это может быть очень опасно. Рекомендуем обратиться за профессиональной помощью. При снятии наматывающего стержня дверь гаража может сбить вас с лестницы.
10.14 Если дверь остается на полу, когда вы поднимаете штангу, снимите штангу с конуса.

Вернуться к началу


11.Check & Lube гаражные ворота

11.1 Многие несчастные случаи при замене торсионных пружин происходят из-за слишком сильных пружин. Если дверь гаража сама по себе остается на полу, снимите зажим с направляющей. Если дверца находится над полом, а ролик упирается в зажим для тисков, закройте дверцу одной рукой и снимите зажим для тисков другой. Если пружины слишком сильные, нужно удерживать его от вылета в открытое положение.
11.2a Медленно поднимите дверь гаража. Проверьте балансировку двери. Если у вас подходящие пружины, дверь должна оставаться внизу при закрытии, наполовину при открытии наполовину и открываться при открытии. Если дверь сама упадет на пол с середины пути, добавьте 1/4 оборота к каждой торсионной пружине. Если дверь гаража не остается на полу, и если она поднимается вверх при остановке на полпути, закройте дверь и снимите усилие пружин на 1/4 оборота.
11.2b Если пружины, которые вы установили, слишком сильны, и если вы намотаете пружины на нужное количество оборотов, дверь не будет опускаться и наполовину. Дверь гаража будет сложно закрыть. НЕ УДАЛЯЙТЕ БОЛЕЕ ПОЛОВИНЫ НАПРЯЖЕНИЯ ПРУЖИНЫ, ЧТОБЫ ИСПРАВИТЬ ПРОБЛЕМУ. Вот почему. Если вы отодвинете 3/4 оборота, чтобы дверь оставалась закрытой, а затем, если вы откроете дверь, она станет тяжелее, когда вы откроете дверь, и после открытия кабели оторвутся от барабанов. Это может создать лишний день работы.Это также может привести к повреждению двери и / или серьезным травмам. Не используйте дверь! Получите разные пружины!
11.2c Если установленные вами пружины слишком слабые и вы наматываете пружины на нужное количество оборотов, дверь будет тяжелой на полу и не будет оставаться открытой на полпути, но она останется открытой, если поднять ее. полностью. Если к торсионным пружинам приложить усилие, чтобы облегчить гаражные ворота и сделать так, чтобы они оставались открытыми наполовину, дверь будет труднее закрыть; открыватели часто повреждают новые стальные гаражные ворота, когда их слишком трудно закрыть.
11.3. Смажьте пружины. Чем гуще масло, тем дольше оно прослужит. Я обычно использую 40 вес. моторное масло, но подойдет 10W40, если это все, что у вас есть. Распылите струю моторного масла на верхние части торсионных пружин и втирайте масло в катушки. Не смазывайте последний дюйм пружины, намотанной на конусы.
11.4 Проверить гаражные ворота на полу. Он должен герметично закрываться на всем протяжении. В противном случае вам может потребоваться отрегулировать барабан на более высокой стороне, чтобы выровнять дверь.У нас есть отдельный учебник, который поможет выровнять ваши гаражные ворота.

Вернуться к началу


12. Повторно подсоединить открывалку

12.1 Снова задействуйте сошник.
12.2 Подключите шнур питания. При необходимости отрегулируйте усилие сошника и ход.

Вернуться к началу





Привет. Я надеюсь, что это руководство было полезным, либо помогло вам оценить, нужно ли заменять собственные торсионные пружины, либо помогло вам в пошаговом процессе их реальной замены.

Эти инструкции были впервые опубликованы в 2005 году, и они были обновлены в августе 2008 года. Я откровенно говорил об опасностях ремонта гаражных ворот и о моих собственных несчастных случаях, произошедших при замене торсионных пружин. Как бы то ни было, вы можете быть удивлены, узнав, что я тоже получил пользу от создания этих инструкций. С тех пор, как мы впервые опубликовали это в Интернете в 2005 году, у меня не было ни одного происшествия с гаражными воротами. И, поскольку я помогал другим мастерам не попасть в отделение неотложной помощи, я считаю себя в некотором роде практикующим врачом.

Если вы нашли это руководство полезным, пожалуйста, не стесняйтесь связывать свой блог, доску объявлений или другой тип веб-страницы с ним. Но помните, что эти инструкции защищены авторским правом. Их нельзя копировать, переупаковывать или распространять; как текст, так и изображения защищены международным законом об авторских правах.

Дэн Мусик, владелец
DDM Garage Doors, Inc.


В начало

Комплекты гаражных ворот своими руками — Garage Doors Inc. Деревянные гаражные двери на заказ

Когда-нибудь хотели построить свой собственный?

Мы живем в эпоху «сделай сам».Многие люди, которые всегда возились с небольшими домашними проектами, занимаются более сложным улучшением дома. Естественно, мы предлагаем полный комплект гаражных ворот своими руками. Наши комплекты доступны с множеством опций и настроек, чтобы соответствовать размеру и внешнему виду вашей двери. И для обеспечения успеха каждый комплект устанавливается на заводе и разбирается перед отправкой.

Чтобы понять, что входит в наши наборы для самостоятельного изготовления, вам могут быть полезны следующие термины и сопроводительные изображения:

  • Рельсы: Элементы рамы, идущие горизонтально.Рельсы имеют такую ​​же длину, как и ширина гаражных ворот. Есть рельсы встречи, верхние рельсы и нижние рельсы.
  • Стайлз: Элементы каркаса, которые проходят вертикально. Стойки обрезаны, чтобы поместиться между рельсами. Есть торцевые и центральные стойки.
  • Панели: Вставки, которые подходят между направляющими и стойками. Лицевая сторона двери в основном обшита панелями. Панели могут быть рельефными или плоскими, шероховатыми или гладкими, а также степенью окраски или степени загрязнения.
  • Прозрачные панели: (не показаны) Прозрачные панели не вставляются в раму, а прикрепляются к нижней части всех наших гаражных ворот на 2 машины для дополнительной прочности.

Вот пример компонентов, которые входят в комплект для гаражных ворот на 2 машины:

  • 10 торцевых стоек
  • 12 центральных стоек
  • 2 верхние и нижние направляющие
  • 8 направляющих
  • 2 прозрачные панели (только нижняя часть)
  • 20 приподнятых панелей
  • крепежные детали
  • комплект крепежа

Опции

  • Новинка! Двери вагонного типа, которые кажутся распахивающимися
  • Комплекты доступны с оборудованием или без него
  • Вы можете выбрать стандартный дизайн или разработать собственный макет панели
  • Окна доступны в нескольких вариантах исполнения
  • Дерево может быть лакокрасочным или морилкой

Мы уверены, что вы будете впечатлены качеством наших комплектов для самостоятельного изготовления, так же как клиенты довольны нашими производственными дверцами более 20 лет.Если вам нужна дополнительная информация или у вас есть вопросы, свяжитесь с нами.

телефон 800.223.9795 | факс 408.293.7457
147 Martha Street, San Jose, CA 95112-5814 | [email protected]

Есть предложения по улучшению этого веб-сайта? Ваш вклад ценный — отправьте электронное письмо.

Как установить гаражные ворота

Рассматриваете проект установки гаражных ворот своими руками? В этом иллюстрированном пошаговом руководстве показано, как быстро и легко установить гаражные ворота, обладая умеренными навыками и инструментами своими руками.

Почти каждая компания, которая продает гаражные ворота, предлагает полный спектр услуг, включая доставку, демонтаж ваших старых ворот и установку.

Поскольку гаражные ворота большие, тяжелые и умеренно сложные, большинство людей, которые их покупают, пользуются этими услугами. Но если вы хорошо разбираетесь в домашних делах, вы можете сэкономить немного денег и получить удовольствие от выполнения работы по установке секционных гаражных ворот самостоятельно. (Секционные гаражные ворота перемещаются вверх и вниз на роликах, которые едут по рельсам с каждой стороны гаражного проема.)

Гаражные стальные секционные ворота устанавливаются по одной секции снизу вверх. CHI

Показанные гаражные ворота оснащены системой пружин кручения, регулировка которой намного безопаснее, чем у типичной модели с пружинами кручения.

Не пытайтесь регулировать или снимать гаражные ворота со стандартным торсионно-пружинным механизмом, поскольку они находятся под чрезмерным натяжением, что делает их опасными. Вместо этого вызовите профессионального установщика гаражных ворот.

Приведенные ниже инструкции познакомят вас с общими принципами установки секционных гаражных ворот.Обязательно соблюдайте все инструкции производителя.

1 После прикрепления уплотнителя к нижнему краю первой панели ворот гаража установите панель в дверной проем и закрепите ее на месте, вбивая гвозди в каждый косяк под углом так, чтобы они защелкнули дверь на месте. Прикрепите петли к верхнему краю двери, если они еще не прикреплены. Закрепите панель и прикрепите петли.

2 Соберите различные детали для вертикальных, изогнутых и горизонтальных направляющих, следуя инструкциям производителя.2. Соберите гусеницы.

3 Установите ролики и все необходимые кронштейны на секцию гаражных ворот и любые кронштейны для крепления на стене или косяке в соответствии с инструкциями производителя. С одной стороны дверного проема наденьте вертикальную направляющую на ролики первой секции ворот. Повторите с другой стороны.

3. Установите ролики и кронштейны.

4 Установите ролики во вторую секцию. С помощником поднимите секцию, установите ее на место и вставьте ролики в вертикальные направляющие с обеих сторон дверного проема.4. Направьте ролики в направляющие.

5 Закрепите петли первой секции на второй. Для большинства типов дверей электрическая дрель с наконечником отвертки или гаечный ключ сделает это намного быстрее и проще. Соедините секции вместе.

6 Установите третью секцию, , используя те же процедуры. Проверьте дверь на предмет уровня и вертикальную направляющую на предмет отвеса. Закрепите верхние пластины обеих вертикальных направляющих к стене. Убедитесь, что стяжные винты хорошо входят в элементы рамы, потому что дверь будет прилагать значительные усилия при движении вверх и вниз.6. Закрепите верхние пластины и направляющие.

7 Прикрепите кронштейны косяка к направляющим и закрепите их на элементах каркаса. Опять же, убедитесь, что винты с запаздыванием входят в звуковое обрамление. Пока не затягивайте стяжные винты, потому что вам может понадобиться отрегулировать гусеницы.

7. Прикрепите кронштейны к направляющим и обрамлению.

8 Установите изогнутую и горизонтальную направляющие, расположив изогнутую направляющую, как показано. Скрепите детали вместе. При необходимости горизонтальную направляющую можно положить на лестницу.8. Установите изогнутые и горизонтальные направляющие.

9 Проверьте горизонтальную направляющую на наличие уровня, , а затем отрежьте заднюю подвеску гусеницы до длины, необходимой для поддержки гусеницы. Прикрутите подвеску к сплошному каркасу (балке перекрытия или перекрытию) и свободно прикрепите направляющую к подвеске. Повторите то же самое с другой горизонтальной дорожкой. Установите последнюю секцию двери и удалите все временные гвозди. Установите гусеницу на вешалки.

10 Показанный тип гаражных ворот обеспечивает необходимую поддержку подъема с помощью торсионной трубки.«Если вы собираетесь использовать открывалку, дождитесь установки трубки. В противном случае установите торсионную трубку в соответствии с инструкциями производителя. Поднимите дверь примерно на 4 фута, чтобы проверить совмещение гусениц, и внесите необходимые изменения. Затем затяните все крепления 10. Установите и отрегулируйте торсионную трубку.

Рекомендуемый ресурс: Получите предварительно отобранный местный сервис по установке гаражных ворот

Ремонт гаражных ворот своими руками — плохая идея

6 марта 2019 г., Опубликовано в: Ремонт гаражных ворот

Почему ремонт гаражных ворот своими руками — плохая идея

Многие домовладельцы получают удовольствие от проектов по благоустройству дома своими руками.Самостоятельный выбор подходящей работы может сэкономить вам деньги и обеспечить развлечение, а также чувство выполненного долга. Однако некоторые проекты лучше доверить профессионалам — ремонт гаражных ворот — одна из них.

Когда ваши гаражные ворота перестают работать, у вас может возникнуть соблазн попробовать починить их самостоятельно, но ремонт гаражных ворот своими руками может быть сложным и опасным. Вот четыре серьезных причины, по которым вам следует обратиться к профессионалу, вместо того, чтобы пробовать этот проект самостоятельно.

1.Вы можете усугубить проблему

Механизмы открывания гаражных ворот представляют собой сложные механизмы. Если вы не являетесь специалистом по ремонту гаражных ворот, вы, скорее всего, не обладаете знаниями и опытом, необходимыми для решения этого типа проекта.

Если вы попытаетесь отремонтировать гаражные ворота самостоятельно и случайно используете неправильные детали или методы, вы можете усугубить проблему. Некоторые ошибки могут даже испортить вашу гаражную дверь и потребовать от вас покупки новой. Лучше всего нанять профессионала, обладающего опытом, необходимым для правильного выполнения работы с первого раза.

2. Возможно, у вас нет подходящих инструментов

Для ремонта гаражных ворот требуются специальные инструменты и компоненты. Если вы попытаетесь починить дверь тем, что есть под рукой, вы рискуете повредить дверь, а также свои собственные инструменты.

Без соответствующих инструментов ремонт гаражных ворот будет трудным, а то и невозможным. Хороший техник может предоставить все инструменты, необходимые для решения проблемы без хлопот и риска.

3. Вы можете потерять гарантию

Когда вы впервые купили гаражные ворота, вам, вероятно, была предоставлена ​​гарантия на определенное время.Эта гарантия может помочь вам оплатить ремонт и замену, если что-то пойдет не так до истечения указанного времени.

Когда вы пытаетесь отремонтировать дверь гаража своими руками, вы отказываетесь от гарантии, которая у вас могла быть. Это связано с тем, что гарантия не распространяется на любые изменения, которые потребители вносят в продукт после его установки. Чтобы сохранить вашу гарантию — и, возможно, даже использовать ее — вы должны разрешить только профессиональной ремонтной компании работать с вашими гаражными воротами.

4.Вы можете пострадать

Основная причина, по которой вы не должны пытаться ремонтировать гаражные ворота своими руками, заключается в том, что это опасно. Гаражные ворота весят несколько сотен фунтов и могут упасть с достаточной силой, чтобы нанести серьезную травму. Техники знают, как аккуратно обращаться с этими тяжелыми дверями, но большинство домовладельцев — нет.

Пружины, используемые в системах гаражных ворот, также представляют значительную опасность. Чтобы удержать такую ​​тяжелую дверь, верхние пружины выдерживают большое напряжение. Если эти пружины сломаются во время ремонта, они снимут это напряжение и разлетят части с силой, которая может быть смертельной.Таким образом, вам никогда не следует пытаться самостоятельно починить или заменить торсионную пружину на гаражных воротах.

Обратитесь за помощью к специалисту по ремонту

Поскольку ремонт гаражных ворот может быть трудным и опасным, рекомендуется обратиться за помощью к профессионалу, а не заниматься проектом самостоятельно.

В Blankenship Garage Doors мы стремимся предоставить нашим клиентам отличный сервис. Наша опытная команда может безопасно и быстро отремонтировать ваши гаражные ворота.Позвоните в Blankenship сегодня, чтобы узнать, как это сделать.

Общие проблемы при установке гаражных ворот своими руками

Все больше и больше людей погружаются в безумие DIY. Благодаря Интернету легко получить помощь с проектами DIY, особенно в домашних условиях. При имеющихся ресурсах почему бы вам не сэкономить деньги, одновременно достигнув чувства выполненного долга?
В Garage Door Doctor мы все за проекты «сделай сам», чтобы улучшить внешний вид и функциональность вашего дома, но здесь, чтобы напомнить вам, что не все проекты следует решать самостоятельно, включая установку гаражных ворот.

Не рискуйте этими ошибками при установке гаражных ворот своими руками

В начале нового года наши подрядчики по строительству гаражных ворот поделились постом о причинах, по которым вы не должны пробовать установку гаражных ворот своими руками. В отличие от других проектов DIY, вместо того, чтобы сэкономить ваши деньги и дать чувство выполненного долга, попытка установки гаражных ворот своими руками, скорее всего, приведет к расходам на ущерб и чувству некомпетентности и разочарования. Если у вас нет надлежащих знаний, опыта и оборудования, ошибки, допущенные при установке гаражных ворот, могут обойтись вам дороже, чем если бы профессиональная компания по производству гаражных ворот установила ваши гаражные ворота с самого начала.

Тем не менее, некоторые люди обладают большим эго и думают, что могут выполнить поставленную задачу, и мы посвящаем этот блог тем, кто занимается самодеятельностью. Продолжайте читать, поскольку мы рассмотрим некоторые из распространенных ошибок установки гаражных ворот, которые совершают неподготовленные люди, пытаясь установить свои гаражные ворота.

Без учета гаража заранее

Скорее всего, когда домовладельцы попробуют «сделай сам», это будет их первая установка гаражных ворот.Многие совершают ошибку новичков, устанавливая свои гаражные ворота после завершения внутренней отделки гаража, включая все электрические розетки и приспособления. Это часто приводит к установке светильников и других приспособлений не в том месте, что нарушает всю установку. Устройство открывания гаражных ворот должно находиться точно в центре гаражных ворот; если свет находится в этом месте, его необходимо переместить, чтобы обеспечить правильную установку. Единственное решение этой проблемы — заменить всю проводку на осветительные приборы или установить устройство открывания гаражных ворот не по центру (что мы не рекомендуем — см. Почему).

Неправильное расположение двери и открывателя

Когда светильники или розетки размещаются в центре потолка гаража, многие домовладельцы устанавливают устройство открывания гаражных ворот немного смещено от центра, полагая, что это не повлияет на работу гаражных ворот. Это серьезная ошибка, поскольку автоматические гаражные ворота должны быть выровнены по центру самих гаражных ворот. Даже малейшая ошибка в выравнивании канистры приведет к скручиванию ваших гаражных ворот при открытии или закрытии, что приведет к повреждению самой системы гаражных ворот.Решение этой проблемы определенно потребует услуг профессионального подрядчика по строительству гаражных ворот, так почему бы не нанять его для начала и избежать этих рисков?

Использование гвоздей для установки гусениц

Многие мастера стараются сохранить немного денег в своем кошельке, используя гвозди вместо шурупов для установки направляющих для ворот гаража. Это пустая трата времени и денег. Чтобы правильно установить дорожку для гаражных ворот, следует использовать стяжные шурупы, а не гвозди. Гаражные ворота просто создают слишком большую нагрузку на гусеницу и легко выдергивают гвозди, что, несомненно, приводит к повреждению всего, на что упадут гусеницы и дверь.Когда вы нанимаете профессионалов для установки гаражных ворот, вам не нужно беспокоиться о том, что они используют неправильное оборудование и увеличивают риск повреждений.

Не регулируют дверь гаража после завершения установки

Другая распространенная ошибка при установке гаражных ворот своими руками — это неспособность отрегулировать гаражные ворота после установки. Профессиональные специалисты по гаражным воротам проверит вашу систему гаражных ворот после установки, чтобы убедиться, что все в рабочем состоянии. При необходимости они внесут небольшие, но важные корректировки, чтобы ваша новая система гаражных ворот функционировала должным образом.Если у вас нет надлежащих знаний или опыта установки гаражных ворот, вы не будете знать, необходимы ли регулировки или как их правильно делать, что приведет к снижению эффективности ваших гаражных ворот и может привести к ускоренному износу системы. части и комплектующие.

Доверьтесь нашим специалистам по установке гаражных ворот

Не пострадайте от повреждений, расходов и разочарований, связанных с попыткой установки гаражных ворот своими руками.

You may also like

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
