Как сделать металлические распашные гаражные ворота своими руками?

Можно ли сделать металлические распашные гаражные ворота своими руками? Эта конструкция достаточно проста, поэтому ее можно сделать самостоятельно, без привлечения специалистов. Достаточно иметь желание, обзавестись необходимым инструментом и приобрести все необходимые строительные материалы. Если эти ворота с вами будет делать кто-то из знакомых, родных и близких, знакомых со строительным делом, успех гарантирован.

В чем минусы строительства ворот своими руками?

Если обратить внимание на гаражи в каком-либо кооперативе, то можно заметить, что металлические распашные гаражные ворота самые распространенные. Это неслучайно. Их простая конструкция сочетается с высокой надежностью. В эксплуатации они неприхотливы, стоимость их монтажа невысокая, хорошо поддаются ремонту. Но эти плюсы порождают и минусы:

1. Узнав, что ворота собираются очень просто, их строители пренебрегают разработкой схем, хотя делать их нужно в обязательном порядке. Без этого этапа появляются частые ошибки при сборке и во время монтажа, не учитываются местные условия, какой грунт под фундаментом гаража, рельеф и т.п.
2. Уверенность в том, что металлические ворота обладают высокими надежными свойствами сами по себе, при их монтаже не уделяется должного внимания безопасности. Это приводит к тому, что открыть такие ворота можно в течение 15-20 минут, применив для этого болгарку.
3. Такое свойство этой конструкции, как ремонтопригодность, расслабляет хозяев гаража, делая ворота его самой неухоженной частью. Обратите внимание на ситуацию в кооперативах. Немного найдется ворот, который выглядят хорошо. Остальные покрыты ржавчиной, видны следы сильной коррозии, есть сломанные петли и т.п.
4. Невысокая стоимость этой конструкции балует хозяев гаража, стимулируя их еще больше сэкономить на сборке и монтаже. При этом они забывают, что рискуют потерей автомобиля.

Готовимся к строительным воротам

Не получится ничего сделать, если не иметь под рукой необходимого инструмента. Вам понадобится:

• болгарка;
• рулетка;
• строительный уровень;
• сварочный аппарат.

Имея необходимые инструменты, приобретите строительные материалы:

• металлические листы необходимых под гараж размеров;
• стальные уголки;
• разные профили;
• антикоррозийный состав.

Приобретя все необходимое, измерьте в гараже размеры дверного проема. Соблюдайте на этом этапе высокую точность. Очень хорошо, если при этом используется лазерный уровень, который можно изготовить самостоятельно. Измерьте и нарежьте уголки, разложите их на листе ДВП или на фанере.



Приступаем к работе

Для получения цельной конструкции сварите раму. Не забудьте выставить горизонтальности и уделите пристальное внимание выравниванию всех углов. Полученные металлические углы необходимо тщательно отшлифовать, после чего они покрываются антикоррозийным составом.

После этого переходите к изготовлению металлического каркаса ворот. Для этого нужно использовать технологию изготовления рамки. С ее помощью нужно сделать две створки. Используйте для этого профиль. Как только все готово, вставьте направляющие в изготовленную раму. После этого приступайте к выравниванию конструкцию, как по горизонтали, так и по вертикали.

Одно из условий сборки распашных ворот, которые необходимо соблюсти, заключается в том, что их створки должны сходиться и расходиться без каких-либо препятствий. Чтобы достичь этого эффекта, оставляется зазор между направляющими. Соблюдая прямые углы, соберите обрешетку каркаса, для чего придется задействовать сварочный аппарат.

Каркас предстоит обшить металлическими листами, которые не должны быть толще 3 мм. Металлические листы придется подгонять под требуемые размеры, но делать это необходимо с некоторым условием – правое полотно должно быть на 2 см шире, чем левое полотно, поскольку оно его будет накрывать.

Сварку начинайте с нижнего края каркаса. Чтобы обеспечить строго горизонтальное положение конструкции, на высоте одного метра от нижней ее части нужно приварить металлические уголки. На завершающем этапе установите засов и крепления для петель. Изготовленные петли привариваются к створкам так, чтобы нижняя часть петель крепилась на раму гаража, а верхняя – на створку. В качестве засова используется обыкновенный металлический штырь.

Учтите, что при открытых створках нагрузка на петли сильно возрастает. В этом положении происходят наибольшие перекосы и провисания. Чтобы разгрузить петли, нужно предусмотреть опоры. Если их нет, при открытии створок опирайте их на нижние вертикальные засовы.

Посадив ворота в петли, можете продолжить совершенствовать конструкцию. Задумайтесь о целесообразности их утепления. Если гараж является составной частью жилого дома, или он служит не только для машины, но и для сохранения консервации, овощей и фруктов, то утеплять гараж необходимо. В первом случае, холодный воздух через гараж будет проникать в дом, а во втором случае рискуете остаться без запасов на зиму. Утеплив гараж, вы сможете больше времени проводить в нем в любое время года без вреда для здоровья.

В качестве утеплителя используйте прозрачный пластик или брезент. Подобная тепловая завеса должна устанавливаться так же, как и жалюзи. Чтобы утеплить гараж серьезнее, используйте пенополистрирол, толщина которого не должна превышать 50 мм. Очень хорошо подойдет стекловата. Ее можно приобрести в виде плит, что упрощает процесс ее монтажа.

Но перед утеплением нужно провести грунтовку ворот и покрасить их. Так вы защитите их разрушительных коррозийных процессов, которые характерны для металла. Антикоррозийный раствор нужно подбирать специально для металлических поверхностей, потому что именно они хорошо противостоят воздействию атмосферных явлений.

Соорудив металлические распашные гаражные ворота своими руками, старайтесь следить за ними, вовремя ухаживайте, реагируйте на появление коррозии и ржавчины.

подъемно-поворотные складные или распашные. Инструкция по изготовлению

Без чего никак нельзя представить себе гараж, так это его ворота. В статье вы найдете полезную информацию о том, как сделать ворота на гараж (подъемно поворотные и распашные, а также какие виды существуют, их достоинства и недостатки.

Гараж в наше время не признак роскоши, а необходимость. Личный автомобиль гораздо лучше держать в закрытом помещении, а не на открытом воздухе. Так и надежнее для вас, и для вашего «железного коня».

А еще в нем можно держать огромное количество нужных и ненужных вещей. Жители загорода имеют возможность обустраивать гараж на своем земельном участке, строя дом вместе с ним или отдельно, кому как удобно.

[contents]

Содержание:

• 1 Что надо знать перед проектированием ворот
  • 1.1 Виды ворот для гаража
    • 1.1.1 Распашные
    • 1.1.2 Откатные
    • 1.1.3 Подъемно-поворотные
    • 1.1.4 Подъемно-секционные
    • 1.1.5 Роллетные
  • 1.2 Советы
• 2 Инструкция по изготовлению распашных ворот на гараж
  • 2.1 Материалы
  • 2.2 Инструмент
  • 2.3 Ход работ
  • 2.4 Рама гаражных ворот
  • 2.5 Каркас для створок
  • 2.6 Створки ворот

Что надо знать перед проектированием ворот

Виды ворот для гаража

Большинство типов гаражных ворот появились у нас сравнительно недавно, под влиянием технологий используемых в странах Запада. Чего только стоит внешний вид подъемных ворот, которые мы привыкли видеть в американских фильмах. Теперь здесь таким никого не удивишь.

Распашные

Такие ворота для гаража используются с незапамятных времен. Популярность завоевали благодаря надежности и легкости в эксплуатации. Их конструкция очень простая – две створки на петлях и металлический каркас.

Закрываться должны плотно, не оставляя щелей. Такие ворота легко сделает даже новичок. Часто в одной створке вырезают калитку в воротах гаража. Это удобно, когда нужно просто зайти в помещение не открывая ворота полностью.

Плюс распашных ворот в том, что они не требуют больших финансовых затрат. Имеют небольшой недостаток – нуждаются в свободном месте перед гаражом, которое позволит распахнуть их широко. В зимнее время придется поработать лопатой.

Откатные

Такие ворота для гаража появились примерно I половине 20 столетия. Представляют собой створку, которая уезжает к боковой стене. Бывают гаражи и с двухстворчатыми откатными воротами, тогда они разъезжаются в разные стороны или одной многосекционной складывающейся створкой.

Свободный ход откатных ворот обеспечивается наличием достаточного места на основной стене гаража.

Чаще всего такие ворота применяют в ангарах и индустриальных предприятиях. В приватной постройке откатные ворота ставят не в самих помещениях гаража, а для въезда на территорию.

Подъемно-поворотные

Ворота для гаража возникли сравнительно недавно. Это одна створка, которая поднимается к потолку во время открытия ворот и останавливается параллельно полу.

Такой ход ворот осуществляется при помощи шарнирно-рычажного механизма и направляющих. Достоинство таких ворот в том, что они не нуждаются в большом пространстве ни самом гараже, ни перед ним.

Такие ворота на гараж чаще всего устанавливают в теплых регионах либо в гаражах с отоплением. Да и снег, с любом случае, придется чистить, как и пред гаражом с распашными воротами, иначе вы в него не заедете.

Подъемно-секционные

Ворота для гаража появились на рынке нашей страны недавно.

Это многосекционное полотно, которое складывается, и заезжают по наводящим под потолок.

Для запуска ворот в работу используется механизм на пружине и направляющие с цепной передачей. Ворота хороши тем, что экономят много места.

Лучше всего подходят для территорий с теплым и мягким климатом. Либо помещение должно отапливаться. Причина кроется в том, что рычажные механизмы при низких температурах может заклинить, и открыть или закрыть ворота не представиться возможным.

Роллетные

Ворота для гаража устанавливают не часто. Недостаток ролетного вида ворот на гараж в ненадежности конструкции. Это пластины из алюминия складывающиеся в особый короб под потолком. Лучше всего применять роллетные ворота на охраняемых и отапливаемых помещениях.

Советы

Ворота всех типов можно сделать самодействующими, отрывающимися при помощи брелока.

Пред тем как выбрать ворота для гаража, изучите плюсы и минусы разных видов ворот, почитайте отзывы на форумах, спросите мнение друзей, родственников.

Определитесь, какие гаражные ворота вам нужны, красивые или удобные в эксплуатации. Для тех, кто хочет сделать ворота на гараж своими руками больше всего подойдут распашные. Это самый надежный вид ворот с простой конструкцией.

Инструкция по изготовлению распашных ворот на гараж

Распашные ворота — самый простой вид конструкции.

Для их изготовления вам понадобятся следующий набор.

Материалы

1. Чертеж ворот.
2. Труба из профиля подходящая по размеру для рамы.
3. Труба из профиля для каркаса, ребер и створ ворот.
4. Угольник из металла.
5. Гаражные петли по три на отдельно взятую створку.
6. Листовой металл 2-3 мм толщины.
7. Прут металлический.
8. Профиль металлический.
9. Утеплитель.
10. Фанера.
11. Грунтовка и краска для окрашивания ворот.
12. Валики и кисти для краски.
13. Монтажная пена.

Инструмент

1. Аппарат для сварки и электроды.
2. Генератор электричества, мощности которого хватит для работы инструмента (при отсутствии электричества).
3. Болгарка.
4. Рулетка.
5. Шлифовальная машина.
6. Угольники большие слесарные из металла.
7. Дрель и сверлильный станок. Сверла.
8. Шуруповерт и набор саморезов.
9. Уровень.

Ход работ

Перед началом работы необходимо составить чертеж гаражных ворот. Для этого нужно сделать эскиз с указанием замеров и материалов. Минимальная ширина ворот для гаража должна формироваться с учетом расстояния от авто обоих сторон до рамы составляло не меньше 30 см и достигать 2,5 – 3х метров. Чем шире ворота, тем легче заезжать внутрь.

Важно!

Дистанция от рамы до параллельной стены должна составлять не меньше 80 см. Высота ворот для гаража формируется с учетом габаритов авто. Зачастую варьируется в пределах 2 – 2,5 м.

Конструкция распашных ворот – это рама на петлях с двух сторон , каркас и сами ворота. Раму изготавливают из уголка стального 65 мм. Для каркаса створок берут уголоки из стали 50 мм или прямоугольный профиль из стали, который обшивают железным листом толщиной 2 – 3 мм. Петли необходимы усиленные наружные.

Рама гаражных ворот

Работа по установке гаражных ворот начинает с рамы, которую делают совместно с постройкой основной стены.

На этапе готовности кладки выстой 50 см, нужно заняться установкой ворот, а затем вернуться к укладке стены.

Для рамы необходимо взять уголки из стали 65 мм, металлические полосы 20 – 30 мм шириной и 3 – 4 мм толщиной, арматурный прут. Сама рама складывается из 2 частей: внутренней и наружной.

Болгаркой разрезаем уголок на 4 части. Длина должна отвечать высоте проема ворот. Отрезки укладываем на пол, проверяем уровнем. Измеряем углы, все должны быть по 90 º и крепим при помощи сварки – получаем каркас.

Важно! Если при сварке уголок повело, это можно выправить с помощью прикрепленного к ней рычага из остатков уголка. Это поможет выправить геометрию рамы. Держите его в правильном положении и варим к нему уголки.

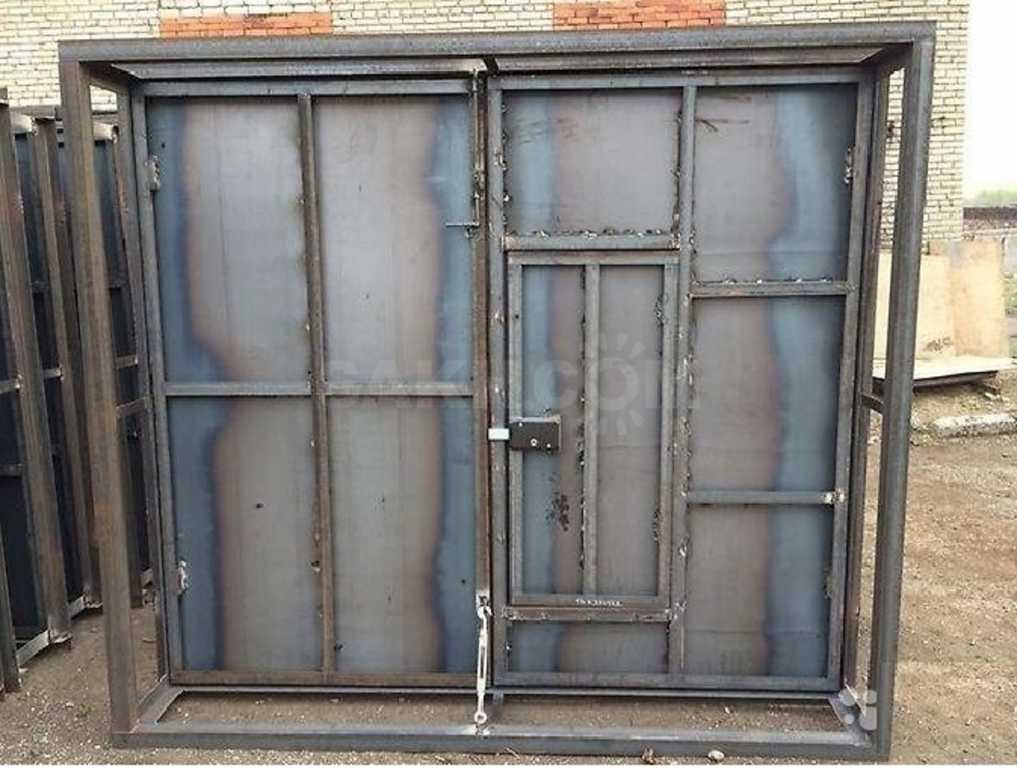

Каркас для створок

Каркас для створок изготавливают меньшим, чем рама ворот, для легкости входа в проем, а сами створки должны плотно примыкать к внешней стороне рамы. В работе по изготовлению каркаса используют прямоугольный профиль или уголки из стали.

Материал делим на 4 отрезка, длина меньше чем высота рамы на 10 – 15 мм. Это нужно для того, чтобы створки свободно входили в проем. Для изготовления двух створок берем 4 горизонтальных отрезка, равные ширине рамы ворот, деленной пополам, и минус 30 – 35 мм.

Отрезки располагаем на полу, измеряем углы. Размещаем их внутри уже готовой рамы. Так легче увидеть недостатки и устранить их.

Створки ворот

Для изготовления створок берут листы стали, толщиной 2 мм. Из материала вырезают 2 полотна с размерами: высота на 3- 4 см больше чем высота проема гаража.

Ширина разная: одно на 1 -2 см шире, чем каркас, второе на 2 см больше. Полотно крепится к каркасу при помощи сварки. Вверху и внизу полотна выходят за каркас на 1 – 2 см.

Ширина полотна одной из створок не доходит до края каркаса, должен быть 1 см запаса. Вторая створка устанавливается таким образом, чтобы выходить за каркас на 2 – 4 см.

Важно! Листовой материал поддается деформации во время сварки, в связи с этим перед началом работ нужно схватить сваркой углы и центр полотна, далее точечно на расстоянии 10 – 15 см прикрепить весь лист.

Далее необходимо приварить усиленные петли. Нижняя половина крепится к раме ворот, а верх – к створке, которая будет открываться. На завершающем этапе установки ворот на гараж закрепляем замки. Популярным типом запору считает такой, при котором одна из створок запирается на запоры внутри гаража.

В раме делают отверстия на глубине до 5 см. Вторая створка запирается на замок, язычок которого цепляется за закреплённую створку или влезает в намеренно сделанное отверстие в каркасе створки.

Внешне конструкция укрепляется навесным замком, который пропускаться в ушки, прикрепленные к створкам, и объединяет между собой створки. Для утепления гаражных ворот берут пенопласт или любые другие современные материалы.

Гаражные ворота своими руками (150 фото) — фото

Ворота 3х3 гаражные распашные

Ворота подъемные для гаража секционные 2537870

Гаражные секционные ворота Алютех

Ворота Дорхан rsd01

Гаражные ворота распашные

ВМ 3500-3500 ворота подъемно поворотные

Ворота Дорхан 2.5*2.5

Гаражные ворота рольставни Дорхан

Легкие ворота для гаража

Ворота DOORHAN подъемные автоматические

Подъемно поворотные ворота Дорхан

Металлические ворота для гаража

Необычные подъемные ворота

Роллетные ворота ALUTECH

Теплые ворота для гаража

Самоделки гаражные ворота

Белые ворота в гараж

Электропривод на секционные ворота Алютех

Гаражные ворота распашные металлические

Секционные ворота Алютех изнутри

Ворота гаражные стильные створочные

Железные гаражные ворота

Ворота в гараж своими руками

Самодельные секционные ворота

Ворота секционные подъемные Дорхан

Раскладные ворота для гаража

Ворота в гараж подъемные своими руками без роликов

Секционные ворота DOORHAN 8014

Самодельные секционные ворота для гаража

Ворота для гаража

Комплектующие ролик DOORHAN rsd01

Ворота Херман 5000 мм

Ворота гаражные секционные дамаст

Гаражные ворота из профнастила

Секционные ворота Дорхан

Секционные ворота красные Дорхан

Гаражные ворота распашные

Ворота Дорхан rsd02

Ворота Дорхан распашные гаражные из сэндвич панелей

Откатные секционные ворота Херман

Складывающиеся ворота для гаража

Распашные ворота с калиткой DOORHAN

Складные гаражные ворота

Откатные секционные ворота Hormann

Откидные ворота для гаража

Автоматические ворота для гаража

Секционные ворота Алютех вид изнутри

Поворотные ворота для гаража

Гаражные ворота распашные утепленные

Гаражные распашные ворота Корн 3000

Распашные ворота Дорхан распашные гаражные

Ворота Дорхан 3005

Проем для ворот в гараже

Ворота Дорхан 3000

Ворота гаражные подъемные 3500

Откидные ворота для гаража

Гаражные распашные ворота 8000х6000

Ворота Дорхан rsd02 вертикальные

Гаражные ворота с калиткой

Гаражные секционные ворота Алютех

Ворота гаражные секционные Дорхан

Гаражные ворота подъемные доор Хан

Ворота гаражные металлические

Секционных ворота 41к-070

Усиленные гаражные ворота

Гаражные ворота

Бронированные ворота для гаража

Ворота для гаража из профнастила

Гаражные секционные ворота подъемные автоматические

Гаражные ворота сварные

Ворота секционные подъемные

Откидные ворота для гаража

Металлические ворота для гаража

Ворота гаражные металлические

Гаражные ворота из профлиста

Складные гаражные ворота

Ворота секционные подъемные 3500/3500

Откатные ворота Херман

Ворота гаражного типа распашные 2000х2850

Ворота Дорхан антрацит

Гаражные подъемные ворота 3. 80

Гаражные распашные ворота 8000х6000

Автоматические секционные ворота Херман

Ворота 3х3 распашные металлические

Складные ворота для гаража

Складывающиеся ворота для гаража

Гаражные ворота 5х5м распашные

Гаражные секционные ворота rsd02alu

Гаражные распашные ворота 8000х6000

Гаражные ворота своими руками

Каркас металлических ворот для гаража

Гаражные ворота распашные

Ворота ALUTECH S гофр

Распашные гаражные ворота Алютех

Гаражные ворота распашные металлические

Ворота гаражные металлические Титан 8(495) 532-46-17

Ворота гаражные металлические утепленные

DOORHAN ворота рольставни

Ворота №1 Дорхан

Ворота Дорхан премиум Кантри

Поворотно откатные ворота

Гаражные распашные ворота 8000х6000

Выдвижные ворота на гараж

Противопожарные распашные ворота Дорхан

Ворота гаражные распашные металлические 3500х3500

DOORHAN Yett 01

Ворота Херман Реноматик 42

Каркас ворот для гаража

Монтаж секционных ворот Алютех

Распашные ворота Ритерна

Ворота для гаража

Сварной каркас для гаражных ворот

Каркас ворот для гаража

Гаражные ворота распашные металлические

Секционные ворота Алютех с калиткой

Проем в гараже

Гаражные распашные ворота 8000х6000

Ворота DOORHAN dhpr010

S гофр 9006 Hormann

Ворота гаражные металлические

Гаражные ворота распашные

Металлические ворота для гаража

Ворота для гаража распашные железные

Красивые распашные ворота для гаража

Ворота Дорхан rsd01

Ворота распашные 3570х3440мм

Подъемно поворотные ворота для гаража

Ворота серые гаражные железные

Ворота гармошка 4м

Железные гаражные ворота

Внешний вид гаража утеплитель со стороны ворот

Бетонный гараж с воротами (3500×6200)

Ворота для гаража подъемные Дорхан

Ворота Дорхан 2. 5*2.5

Раскладные ворота для гаража

Распашные гаражные ворота Дорхан

Ворота во двор Дорхан

Автоматические ворота для гаража

Ворота секционные подъемные 3500/3500

Металлические ворота для гаража

Каркас гаражных ворот

Секционные ворота для гаража Алютех 2500х2600мм

Магма секционные ворота

Отделка гаражных ворот снаружи

Гараж с 2 воротами

Деревянные ворота в гараж

Ворота подъемные для гаража секционные 2537870

Секционные ворота Дорхан с калиткой

Секционные ворота Херманн loanding System

Как сделать гаражные ворота распашные своими руками

Содержание статьи

• Инструменты и материалы
• Изготовление несущего каркаса
• Изготовление створок ворот
• Установка петель
• Установка ворот в проем гаража

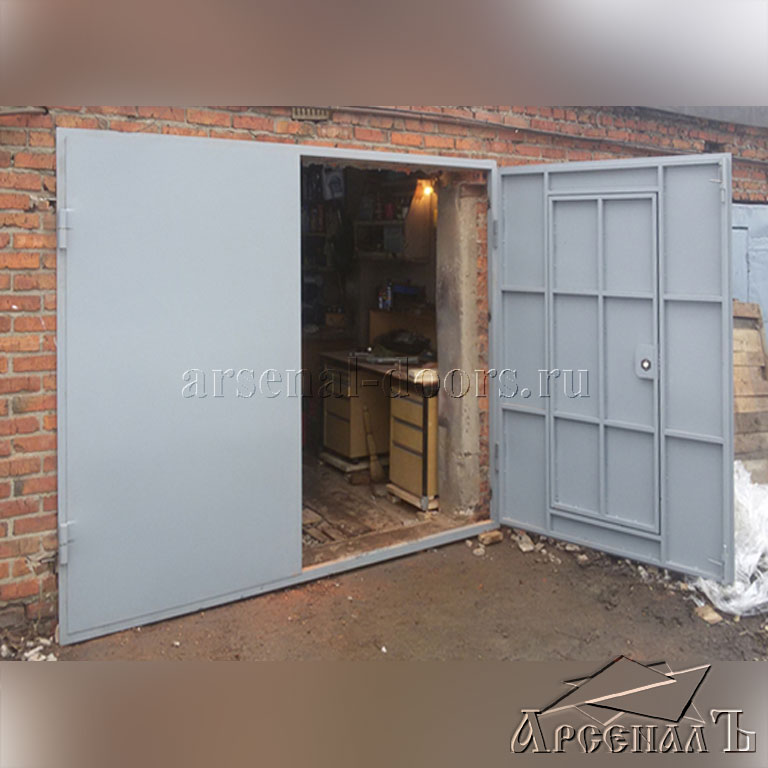

Пример стандартных распашных ворот для гаража

Ворота для гаража распашного типа являются наиболее удобными, распространенными и проверенными уже многими поколениями автолюбителей. Они имеют максимально простую конструкцию, которая даёт возможность изготовить их самостоятельно.

В этой статье мы поговорим о том, как сделать гаражные распашные ворота своими руками, при условии, что у вас есть опыт проведения сварочных работ.

Инструменты и материалы

Первым делом, необходимо максимально точно измерить габариты проёма в гараже для составления детального плана будущей конструкции. Такой план позволит максимально точно составить смету и определить нужное количество расходного материала.

Для качественной и быстрой работы нам потребуются:

• Металлическая профильная труба 60х40 для создания каркаса ставней и дополнительных ребер жесткости;
• Металлический уголок 65х5 для создания основной несущей рамы;
• Листы металла 4-6 мм с оцинкованным покрытием;
• Гаражные петли для монтажа створок на раму;
• Болгарка с дисками по металлу для резки и шлифовки;
• Лазерный или пузырьковый уровень;
• Аппарат для электрической сварки;
• Рулетка.

Важно. Все работы желательно проводить на максимально ровной поверхности. Также рекомендуется использовать средства индивидуальной защиты, такие как очки, перчатки, головной убор и рабочая одежда, которая будет закрывать тело от попадания окалин или металлической стружки.

Изготовление несущего каркаса

Пример установки каркаса в гаражном проёме

Каркас для ворот изготавливается из металлического уголка 65х5 мм, который обеспечит нужную прочность конструкции и сможет удерживать вес створок. Раму каркаса изготавливают в двух экземплярах, которые будут охватывать проём гаража с внутренней и внешней стороны, как показано на фото выше.

Создание каркаса желательно проводить на ровной поверхности. Металлический уголок нарезают по размерам согласно чертежу и укладывают на ровную поверхность по контуру проёма ворот, сверяя их горизонтальное положение при помощи уровня.

Для достижения правильной геометрии необходимо при помощи рулетки замерять диагонали между углами, которые в идеале должны совпадать. После того, как уголки уложены и подогнаны друг к другу, их сваривают в углах между собой.

К сведению. Сварные швы необходимо обработать болгаркой с шлифовальным камнем, после чего обработать места сварки грунтовкой по металлу. После этого приступают к созданию второй части каркаса по аналогичной схеме.

Изготовление створок ворот

Если вы проводите все работы своими руками, гаражные распашные ворота могут предусматривать наличие отдельной двери в одной из створок. Наличие такой двери нужно заранее указать в чертеже и приобрести для неё отдельные петли.

Для изготовления створок нам потребуется уложить на ровную поверхность уже готовую раму каркаса, которая будет служить исходным шаблоном. Каркас для дверей делаем из профильной трубы.

Далее процедура выглядит следующим образом:

• Подготавливаем 4 одинаковых отрезка профиля, которые будут служить вертикальными стойками для створок ворот. Каждый из отрезков должен быть на 10-12 мм меньше, чем внутренний вертикальный размер основной рамы.
• Затем вертикальные отрезки укладываем вовнутрь рамы, два из них устанавливаем по краям, на них будут установлены петли (см. Петли для гаражных ворот: их виды и особенности выбора). Остальные два отрезка укладываем четко посередине каркаса.

Важно. Для свободного движения створок ворот в каркасе должен предусматриваться небольшой зазор между ними, примерно в 6-8 мм. Для сохранения этого зазора во время сварки конструкции, между уголком каркаса и профилем ставней рекомендуется установить небольшие деревянные вкладыши.

Установка и соединение профилей для ворот гаража

• Далее подготавливаем 4 отрезка профиля для горизонтальных стоек, которые будут соединять вертикальные отрезки между собой, как показано на рисунке выше.
• Все профили сваривают между собой. Швы на лицевой части створок необходимо зачистить, поскольку на эту часть будет укладываться металлический лист и выпирающие сварные швы не дадут плотно прижать лист к профилю.
• На последнем этапе производится раскройка листов и их установка на каркас створок.

Важно. Размер листа должен быть на несколько сантиметров больше каркаса створки, для того, чтобы перекрывать собой щель между створкой и каркасом. Также важно помнить, что ворота должны закрываться внахлёст, для этого один из листов должен быть на 5-6 см больше другого. Можно сделать ворота одинаковыми, а затем на место стыка отдельно приварить металлическую полосу, которая перекроет центральную щель.

Установка петель

Каждая петля имеет нижнюю часть, на которой имеется палец, и верхнюю часть, в которую палец входит. Нижнюю часть петли приваривают к основному каркасу, а верхнюю часть приваривают к створкам при помощи специальной металлической пластины, как показано на рисунке ниже.

Приварка петли при помощи металлической пластины

Такое расположение петель позволит снять ворота в открытом состоянии, если в этом будет необходимость.

К сведению. Для того, чтобы максимально упростить задачу, можно приобрести гаражные петли с уже приваренными пластинами, которые гораздо быстрее и легче устанавливать. И хотя цена таких петель значительно больше обычных, но экономия времени и нервов того стоит, особенно, если у вас нет достаточного опыта в сварочном деле.

Установка ворот в проем гаража

Установить распашные гаражные ворота своими руками в одиночку не получится по причине их большого веса. Для этого вам потребуется как минимум один помощник. Для облегчения работы ставни можно снять с петель, установить несущий каркас, затем одеть ставни обратно на петли.

Важно. Подавляющее большинство гаражных петель имеют внутри металлический шарик, который устанавливается в специальную выемку на торце петлевого пальца. При снятии створок очень важно эти шарики не потерять и установить их на своё место при установке ставней.

Установка несущего каркаса в проём

Несущий каркас устанавливается в проём таким образом, чтобы металлические уголки охватывали его, как показано на рисунке выше. Затем каркас соединяют между собой стальными пластинами. Пластины рекомендуется приваривать в местах установки дверных петель.

На завершающем этапе производится установка ставней и монтаж петель для навесного замка. Для наглядности и закрепления материала рекомендуем просмотреть приложенное видео.

Автор: Юрасов Сергей

Опубликована: 29.10.2015

Подъемные ворота для гаража своими руками — как самостоятельно установить ворота в гараж

Об установке подъемных ворот для гаража. Обзор различных видов гаражных ворот.

Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.

Какие бывают ворота для гаража

Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:

Распашные

Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.

Откатные

Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.

Роллетные

Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе.

Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.

Подъемно-поворотные

Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.

Секционные подъемные

Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку.

Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.

Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.

Размеры ворот для гаража

При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.

Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м. Оптимальная ширина открытого проема от 2,3 до 2,6 м.

Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.

Материалы для изготовления гаражных ворот

В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:

• Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
• Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
• Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.

Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы

Как сделать ворота в гараж

Основные элементы подъемно-поворотных ворот это сплошная жесткая створка, рычажно-шарнирный подъемный механизм, рама, закрепленная по периметру проема. Управление воротами осуществляется вручную или с помощью электропривода.

Выбор типа механизма

Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.

Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками. Их вес должен превышать массу самого полотна. Один конец троса лебедки закрепляется в нижней части полотна, а второй соединяется с противовесом. Когда полотно поднимается, то противовес опускается.

Подготовительные работы

Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.

Для сборки ворот потребуется:

• Для коробки — стальной равнополочный уголок 63х63 мм.
• Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
• Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
• Для направляющих нужно 6 м труб 60х70 мм.

Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.

Последовательность монтажа поворотно-откидных ворот

• Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
• Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
• Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
• На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
• Следующий этап — установка направляющих с обязательной проверкой прямых углов.
• На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
• Устанавливают пружины и регулируют их натяжение.
• Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
• Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.

Ворота гаражные распашные

Содержание

• Преимущества распашных ворот и их недостатки
• Используемые материалы и инструменты
• Создание каркаса
• Процесс изготовления створок
• Установка петель и навешивание ворот
• Покраска
• Утепление ворот

Распашные металлические ворота являются классической конструкцией, устанавливаемой в гаражном проеме. Они отличаются простотой и надежностью, поэтом их устанавливают многие владельцы гаражей. При желании можно сделать распашные гаражные ворота своими руками. Но перед началом работ необходимо узнать все подробности о таком процессе, чтобы не совершить ошибок.

Преимущества распашных ворот и их недостатки

Перед созданием гаражных распашных ворот стоит узнать об их особенностях. К преимуществам можно отнести:

1. Надежность. Гаражные ворота распашные, которые усилены металлическими листами, достаточно сложно взломать, если они имеют надежный замок. Створки подобных ворот являются массивными, что способствует защите гаража от злоумышленников.
2. Простота создания. При желании создать гаражные ворота распашного типа может любой владелец машины. Сделать створки можно как из дерева, так и из металла. Выбор материала зависит от предпочтений владельца гаража и от стоимости материалов. Часто изготавливаются деревянные створки на металлическом каркасе.

Но у подобных изделий имеются и минусы:

1. Створки распашных ворот занимают большое количество пространства. Во время открытия гаража владельцу приходится полностью открывать створки, чтобы освободить пространство перед строением. Чтобы ускорить процесс, можно установить систему автоматического открывания ворот.
2. Провисание створок при длительном использовании. Так как под весом створок петли и каркас не выдерживают, периодически приходится восстанавливать створки.
3. Ограниченный угол выезда автомобиля из гаража.

Несмотря на описанные недостатки, большинство владельцев гаражей устанавливает именно такие изделия, так как они имеют небольшую стоимость.

Используемые материалы и инструменты

Перед началом работ необходимо точно определить размеры проема, в который будут устанавливаться металлические распашные ворота. Благодаря плану можно точно определить количество необходимого материала и точные размеры.

Для сборки гаражных металлических ворот необходимы следующие материалы и инструменты:

• профильная труба из металла сечением 60х40 мм, которая необходима для создания каркаса;
• металлический уголок, который используется при создании рамы, устанавливаемой в проеме;
• листы металла толщиной около 5 мм;
• петли;
• болгарка;
• строительный уровень;
• сварочный аппарат;
• рулетка.

Работы по созданию распашных ворот важно проводить на ровной поверхности. При этом важно использовать рабочую одежду и средства защиты. При желании изготовить автоматические гаражные ворота необходимо приобрести устройство, которое будет открывать створки при использовании дистанционного пульта.

Создание каркаса

Каркас создается из уголка 65х6 мм. Такие изделия позволяют создать достаточно надежный каркас для ворот. Стоит помнить, что изготавливается две рамы, которые охватывают проем гаража с внутренней и внешней стороны.

Для создания каркаса своими руками необходимо нарезать металлические уголки. Важно проводить такие работы на ровной поверхности, чтобы конструкция не имела изгибов. Во время укладки металлического уголка происходит сверка положения всех элементов по уровню.

Чтобы рама была ровной и имела прямые углы, необходимо при помощи рулетки измерить диагонали получившейся конструкции. После выравнивания уголки свариваются. Стоит помнить, что после проведения таких работ все сварочные швы нужно обработать грунтовкой по металлу.

Процесс изготовления створок

При желании в одной из створок можно сделать дверь, чтобы удобнее посещать гараж в ситуациях, когда автомобиль остается в гараже.

Для создания ворот необходимо сначала создать каркас, соединив профильные трубы согласно проведенным ранее расчетам. После этого создание ворот происходит следующим образом:

1. Сначала происходит подготовка четырех отрезков профильных труб, которые будут использоваться в качестве вертикальных стоек для створок. Каждый отрезок должен иметь длину примерно на 10 мм меньше, чем внутренний размер созданной опорной рамы.
2. После этого они укладываются на ровную поверхность для соединения с горизонтальными элементами. Стоит отметить, что 2 отрезка закрепляются с внешней стороны рамы, в остальные устанавливаются посередине. На крайние будут установлены петли.
3. На следующем этапе устанавливаются горизонтальные элементы каркаса. Соединение с вертикальными элементами происходит при помощи сварки.
4. Затем осуществляется закрепление на созданной раме металлических листов.

Важно помнить о том, что для свободного движения створок в каркасе между ними должен быть небольшой зазор. Обычно оставляется расстояние около 7 мм. Чтобы оставить данное расстояние во время работы необходимо использовать деревянные вкладыши соответствующей толщины.

Во время выбора металлических листов стоит учитывать, что их размер должен быть больше ширины и высоты каркаса створок, так как они должны перекрывать щель между створками и каркасом. При этом важно создавать створки таким образом, чтобы створки закрывались внахлест. Именно поэтому один из листов делается больше другого примерно на 6 см. Часто на одну из створок приваривается металлическая полоса.

Установка петель и навешивание ворот

Петли для ворот для гаража состоят из нижней части, на которой расположен палец, и верхней, которая надевается на него. Сначала приваривается нижняя часть петли. Закрепление происходит на каркасе. Верхние части петель привариваются к створкам.

Чтобы ускорить процесс монтажа распашных гаражных ворот, необходимо приобретать петли с уже приваренными пластинами.

Так как распашные металлические ворота с калиткой имеют большой вес, для их установки необходимо позвать помощников. После закрепления петель происходит навешивание створок. Осуществляются такие работы достаточно просто.

Важно! Многие петли для гаражных ворот имеют специальный шарик, который располагается на торце петлевого пальца. Во время навешивания важно не потерять их так как они облегчают открывание створок.

Покраска

Чтобы защитить металл от появления ржавчины, стоит покрасить створки. Лучше всего производить окраску порошковым методом, в таком случае краска равномерно распределяется по поверхности. Но такая окраска может быть произведена только в заводских условиях.

Если покраска производится самостоятельно, перед нанесением состава необходимо использовать грунтовку по металлу. После высыхания грунтовки происходит нанесение краски в несколько слоев. Примерно раз в год стоит обновлять краску, так как она выцветает под действием солнечных лучей.

Утепление ворот

Если гараж отапливается, стоит сделать ворота утепленными, так как через них уходит большое количество тепла. Для утепления достаточно создать с внутренней стороны деревянную обрешетку и наполнить пространство между элементами каркаса пенополистиролом или минеральной ватой. После проведения подобных работ достаточно закрыть утеплитель вагонкой или другими облицовочными материалами.

Создание деревянных распашных ворот. Происходит таким же образом, как и конструирование металлических:

1. Сначала осуществляется подготовка проема. В проем устанавливаются брусья сечением 100х100 мм. Они вкапываются примерно на полметра и сверху закрепляются перемычкой из бруса.
2. После этого создаются створки. Каркас собирается из брусьев, в которых создаются пазы. Это необходимо для более надежного соединения. Для того чтобы ворота были прочными, необходимо установить ребра жесткости
3. Затем осуществляется обшивка каркаса досками. При желании можно утеплить ворота, уложив в каркас минеральную вату и закрепив ее при помощи отделочного материала.

После совершения подобных работ створки окрашиваются для защиты от внешних факторов. Если необходим ремонт распашных ворот, такие работы можно провести своими руками.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

Переделка гаражных ворот (сделай сам) | Семейный мастер на все руки

Обновлено: 04 июня 2019 г.

Постройте нестандартные гаражные ворота всего за одни выходные!

Следующий проект›

Семейный мастер на все руки

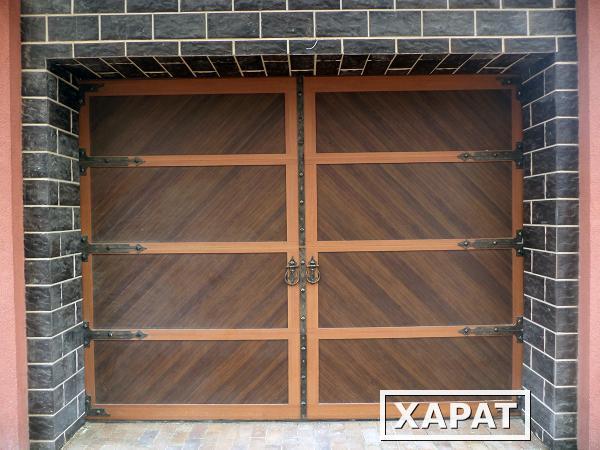

Получите внешний вид традиционных гаражных ворот каретки за небольшую часть от розничной цены. С этими планами DIY вы можете сделать свой собственный, используя стандартную гаражную дверь из твердого картона.

Эксперты DIY журнала The Family Handyman Magazine

ВРЕМЯ

Несколько дней

Стоимость

$ 501-1000

Обзор

Spike Carlsen

Spike Carlsen-бывший эдтор из семейства. Дерево, смехотворно простые мебельные проекты и часто задаваемые вопросы по деревообработке.

Наш дом в стиле греческого Возрождения стоял без гаража в течение первых 150 лет своей жизни, поэтому я знал, что, когда пришло время добавить один, он должен был соответствовать характеру старой девушки. Я также знал, что у меня был тяжелый случай шока от наклейки после покупки верхней двери в стиле каретного дома. Деревянные двери того стиля, который я искал, начинались с 2800 долларов и выросли до трех раз. Поэтому я сделал то, что сделал бы любой уважающий себя самодельщик: я построил свой собственный. И я сделал это, используя недорогую дверь из ДВП, кедровые доски и шпунтованные панели.

Вы можете использовать показанные методы, чтобы настроить новую дверь или обновить старую. Примечание: Дизайн, показанный на следующих страницах, не совсем похож на мою дверь, показанную выше. Я изменил некоторые детали, особенно про арку.

Инструменты и материалы

Поскольку в наши дни большинство готовых дверей изготавливаются из металла или стекловолокна, вам, возможно, придется заказать дверь из твердого картона по специальному заказу в домашнем центре, на лесопилке или у дилера гаражных ворот. Сделайте свою домашнюю работу: у меня были котировки до 800 долларов — более чем в два раза больше, чем я заплатил.

Я купил кедровые доски, грубо распиленные с одной стороны и гладкие с другой, для перил и стоек и 1/4 дюйма. х 4 дюйма х 8 футов. кедровый шпунтованный материал, часто используемый для внутренней обшивки стен или облицовки шкафов, для утопленных планок. Выбирайте прямой материал с минимумом узлов. Кедр идеален, потому что он легкий и естественно устойчивый к гниению. В некоторых частях страны вам может потребоваться специальный заказ.

Используйте пневматический гвоздезабиватель. Это позволит вам работать в два раза быстрее, чем при ручном забивании гвоздей, а поскольку шляпки гвоздей оставляют только крошечные вмятины, грунтовка и краска заполнят их, сэкономив вам часы установки гвоздей, шпаклевки и шлифовки. Гвозди важны, но именно клей удерживает доски плоскими и надежными в течение длительного времени. Для этой задачи я использовал сверхпрочный «черновой» клей. Герметик не менее важен, так как он предотвращает попадание влаги между досками и дверью. Для этой работы я использовал белый силиконовый герметик, который сам по себе является цепким клеем. Некоторые силиконовые герметики нельзя красить, и обычно они доступны в ограниченном количестве цветов. Если вы не можете найти силиконовый герметик, который соответствует цвету краски вашей двери, купите «окрашиваемый» вариант.

Чтобы обеспечить точные разрезы, выпросите, одолжите или украдите торцовочную пилу.

Вопросы конструкции и безопасности

На самом деле я построил и установил свои гаражные ворота 10 лет назад, и с тех пор у меня не было ни малейших проблем. Прежде чем приступить к реализации своего проекта, имейте в виду следующие факторы:

1. При модификации двери вы, скорее всего, аннулируете гарантию производителя, поэтому постарайтесь создать водонепроницаемые уплотнения везде, где это возможно.
2. Поскольку вы увеличиваете толщину двери на 3/4 дюйма, вертикальные направляющие гаражных ворот должны быть отодвинуты от проема на дополнительные 3/4 дюйма. Для этой работы вам могут понадобиться кронштейны косяка увеличенного размера.
3. Ваша дверь будет весить от 40 до 60 фунтов. тяжелее после добавления деревянной накладки. Выясните общий вес вашей двери и установите пружины и устройство для открывания гаражных ворот, рассчитанное на этот вес.
4. Убедитесь, что каждая из четырех дверных панелей из твердого картона снабжена прочным горизонтальным усиливающим стержнем вдоль задней части, чтобы предотвратить прогибание. Эти планки устанавливаются при навешивании двери.
5. Если вы работаете с существующей дверью, убедитесь, что она в хорошем состоянии. Удалите любую отслаивающуюся или отслаивающуюся краску, чтобы клей и герметик имели прочную поверхность, к которой можно было бы приклеиться.

Повесить дверь гаража — сложная и потенциально опасная работа. Я предлагаю вам сделать то же, что и я: нанять профессионала, чтобы повесить дверь. Профессионал знает, как безопасно установить дверь, направляющую и механизм открывания. Планируйте поговорить ДО того, как вы начнете свой проект, чтобы получить дополнительный вклад в работу, которую вы делаете.

Начните с плана игры и эскиза

Фото 1: Разметьте схему

Соедините панели вместе с помощью планок 1×3 и шурупов для гипсокартона. Нарисуйте линии мелом, чтобы обозначить края перил и стоек. Четыре «проема» между стойками должны быть одинаковой ширины.

Мы разработали нашу дверь шириной 16 футов, чтобы она напоминала пару меньших дверей каретного сарая, но вы можете придумать другой дизайн. Вы можете увеличить или уменьшить количество вертикальных перекладин, установить прямую верхнюю рейку вместо арочной или установить перекрещивающиеся рейки, чтобы они выглядели как двери амбара.

Измерьте высоту и ширину каждой дверной панели, а также общую высоту и ширину гаражных ворот в собранном виде и зарисуйте их на миллиметровой бумаге. Нарисуйте рельсы и опоры и то, как они встречаются, чтобы у вас был четкий план игры.

Расположите четыре панели гаража на полу. Убедитесь, что они расположены в правильном порядке (если они новые, они будут помечены как верх, середина, середина, низ) и что краевые канавки должным образом перекрываются. Временно прикрепите их друг к другу с помощью планок 1×3 и шурупов для гипсокартона (Фото 1). Перенесите измерения с миллиметровой бумаги на дверь, затем проведите мелом линии, чтобы обозначить края всех перил и перекладин.

Сначала я нарисовал линии для горизонтальных перекладин, затем линии для двух внешних стоек 1×4 и центральной стойки 1×8. Я измерил расстояние между крайними и центральными элементами, чтобы найти центральную точку, а затем нанес линии для промежуточных элементов (фото 1). Когда я закончил, четыре промежутка между стойками были одинаковой ширины.

Расположение перил и перекрытий

Разместите панели в правильном порядке и временно прикрепите их друг к другу. Перенесите свой масштабированный рисунок на панели и привяжите линии, чтобы отметить положение различных частей.

Установка перил, стоек и планок

Фото 2: Начните с нижней перекладины

Нанесите строительный клей и герметик перед прибиванием перил и перекладин. Герметик блокирует влагу по краям, а клей обеспечивает долговременную удерживающую способность.

Фото 3: Установка стоек

Нанесите силиконовый герметик на концы стоек перед их прилеганием к поручням. Используйте гвозди экономно; достаточно, чтобы удерживать детали на месте, пока строительный клей не затвердеет.

Фото 4: Отметьте арки на верхних направляющих

Отцентрируйте кусок фанеры под дверью и вверните винт, который будет служить точкой поворота. Наденьте рулетку, держите карандаш на нужном радиусе и «раскачайте» арку через верхнюю перекладину. В этом случае 10 футов. отметка на ленте обеспечила идеальный радиус. Вырежьте арку электролобзиком.

Фото 5: Получите одинаковую длину без измерения

Определите точную длину планок для каждой панели, затем прижмите выпуклый блок, чтобы отрезать их до одинаковой длины.

Фото 6: Разложите планки для обеспечения симметрии

Временно соедините планки с пазом и шпунтом, затем отцентрируйте эту «испытательную панель» в проеме. Отметьте две концевые планки, затем обрежьте их по ширине для установки.

Фото 7: Установка планок

Нанесите тройной слой строительного клея и один слой силиконового герметика на верхнюю часть дверной панели, затем прибейте планки одну за другой.

Фото 8: Зачеканка планок

Нанесите дополнительный герметик там, где планки соприкасаются с перилами и перекладинами.

Нанесите два слоя высокопрочного строительного клея и слой силиконового герметика, чтобы закрепить нижнюю направляющую (Фото 2). Установите полоску герметика так, чтобы она просто «соприкасалась» с нижней частью меловой линии; Таким образом, герметик немного размажется, что поможет создать водонепроницаемое уплотнение вдоль верхней части доски. Установите нижнюю направляющую на место шероховатой стороной вверх и закрепите ее гвоздями через каждые 12 дюймов.

Затем установите краевые, центральные и промежуточные стойки (Фото 3). Их концы должны быть на одном уровне со швами между дверными полотнами. Используйте меловые линии в качестве направляющих для нанесения капель строительного клея и герметика перед установкой каждой доски. Также нанесите бусинки силиконового герметика на внешние края, чтобы создать хорошее уплотнение. Установите рейки 1 × 6 в верхней части панели 3.

Нарисуйте арки на верхних рейках 1 × 12 (фото 4), используя винт в качестве центральной точки и рулетку в качестве гигантского компаса. Вырежьте арку с помощью лобзика и сгладьте края вручную или механическим шлифованием. Установите арки, используя строительный клей и силиконовый герметик.

Измерьте высоту пазогребневых планок для панели 1. Отметьте длину одной из планок, поместите ее на торцовочную пилу, затем установите «отбойник», чтобы все планки, которые вы обрезаете для панели 1, были одинаковой длины (Фото 5).

Сложите примерно дюжину предварительно вырезанных деталей бок о бок, чтобы создать тестовую панель, показанную на Фото 6. Отцентрируйте ее в отверстии, затем отметьте две крайние планки, чтобы планки были центрированы во время фактической установки. Разорвите первую часть по ширине, указанной вашей отметкой, затем установите ее язычком наружу. Продолжайте установку других частей (Фото 7). Разорвите последний кусок точно по ширине, чтобы он плотно прилегал к другой перекладине. Установите все детали на панель 1, затем подойдите ко второй панели. Ваши «начальные части» в каждом разделе каждой панели должны быть идентичными.

Финишная отделка

После того, как все ламели установлены, нанесите больше силиконового герметика в местах их стыковки со стойками и поручнями (Фото 8). Снимите планки 1 × 3, скрепляющие панели, поместите панели на козлы и загрунтуйте все открытые края и поверхности толстым слоем грунтовки для наружных работ, препятствующей образованию пятен. Нанесите его на открытые концы планок, чтобы предотвратить попадание влаги внутрь. После того, как грунтовка высохнет, нанесите два слоя хорошей краски для наружных работ, снова уделяя особое внимание открытым концам планок, поручней и стоек.

Позвоните ближайшему знакомому работнику гаражных ворот, чтобы он повесил ваше новое творение. Ожидайте заплатить от 300 до 500 долларов за установку двери и открывателя.

Необходимые инструменты для этого проекта по перестройке гаража

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Воздушный компрессор
• Воздушный шланг
• Гвоздильный пистолет
• Аккумуляторная дрель
• Электролобзик
• Торцовочная пила
• Защитные очки

Материалы, необходимые для этого проекта по перестройке гаража

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1/4 дюйма. х 4 дюйма х 8 футов. cedar tongue and groove
• 1×3
• Cedar 1×12
• Cedar 1×4
• Cedar 1×6
• Cedar 1×8
• Drywall screws
• Exterior primer and paint
• Hardboard garage door
• Heavy duty construction adhesive
• Силиконовый герметик

Первоначально опубликовано: 18 января 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Схемы гаражных ворот своими руками, которые легко построить

Хотите сэкономить деньги, построив собственный гараж? У большинства людей есть гараж или, по крайней мере, сарай для хранения инструментов, садового инвентаря и других принадлежностей. Но если у вас нет гаража на две машины, скорее всего, он будет битком набит вещами. Это означает, что если вы хотите купить машину, вам придется освободить место, что может быть довольно сложно. Одним из решений является строительство собственного гаража, но это может быть дорого. Итак, каково решение? Сделай сам гаражные ворота! Делаем Гаражные ворота своими руками не так сложны, как вы думаете, и они могут сэкономить вам сотни или даже тысячи долларов.

Гаражные ворота своими руками

Если вас это может заинтересовать, мы посмотрели в Интернете, чтобы узнать, что делают другие люди, и вот наши 19 лучших планов гаражных ворот своими руками, которые вы, возможно, захотите попробовать. дома. Помните, нравится вам это или нет, строительство гаражных ворот — это полезный и приятный опыт, особенно когда вы смотрите на конечный результат. Имея это в виду, давайте взглянем на наши 19любимые гаражные ворота своими руками, которые вы можете построить для своего дома.

• 18 чертежей дверных навесов своими руками, которые легко собрать

Преображение гаражных ворот

Если вы не можете найти старую дверь и не хотите платить за новую, вы всегда можете сделать ее самостоятельно . В этом руководстве показано, как это сделать, с пошаговыми инструкциями, подробно описывающими процесс от начала до конца. План начинается с перечисления необходимых инструментов и материалов, а затем переходит к подробным инструкциям, которые показывают, что именно нужно делать. Он также включает в себя несколько изображений незавершенных работ и видео, показывающее готовый продукт, так что это отличный ресурс для всех, кто хочет построить свои собственные гаражные ворота.

Проверить идею

Цельная деревянная дверь гаража

Многие люди занимаются деревообработкой, но большинство из них не делают мебель с нуля. Вместо этого они работают внутри своих домов или делают какой-то домашний проект, подобный этому. В этом видеоуроке создатель показывает, как он сделал цельные гаражные ворота из листа дерева. Большая часть его состоит из покадровой съемки, которая показывает, как они работают над ним, и интересно наблюдать, как проект обретает форму. Его также легко скопировать, поэтому у вас не должно возникнуть проблем с повторением этой идеи дома, если вы хотите сделать что-то свое.

Самодельные гаражные ворота для сарая

Если вы ищете план, который покажет вам, как построить классические гаражные ворота для сарая, вы попали в нужное место. Нам нравятся гаражные двери на первой фотографии, и если вы хотите такие же для своего дома, этот план покажет вам, как это сделать.

Эти пошаговые инструкции и прилагаемые к ним фотографии покажут вам, как за один или два дня самостоятельно собрать искусственные гаражные ворота с нуля. Вы можете изменить этот план любым способом, который имеет смысл для вашего дома, но мы думаем, что эти великолепно выглядящие гаражные ворота каретного дома выглядят так, как будто они принадлежат историческому дому. Если у вас исторический дом или вам просто нравится внешний вид классических гаражных ворот каретного сарая, то этот простой учебник обязателен к прочтению.

Check Idea

Установка подъемных гаражных ворот

В этом руководстве по установке подъемных гаражных ворот вы найдете все, что вам нужно знать об установке новых гаражных ворот. Если у вас есть гаражные ворота и вам нужно знать, как их установить, это видео может быть тем, что вы ищете. Ведущий в видео объясняет все, что вам нужно знать, тщательно и очень подробно, поэтому, если вы не уверены в том, чтобы сделать это самостоятельно, это видео должно помочь. Это длинное видео, но после его просмотра вы почувствуете себя гораздо более готовым к установке гаражных ворот без необходимости вызывать профессионала.

Как сделать гаражную дверь

Первоначальная гаражная дверь была деревянной, и ее панели были относительно тонкими. По мере совершенствования технологий типичные гаражные ворота стали делать из металла, который намного прочнее. Базовая конструкция гаражных ворот не сильно изменилась за последнее столетие. Это по-прежнему большая навесная конструкция, которая открывается снаружи и может быть поднята, чтобы обеспечить доступ к транспортному средству, или опущена, чтобы обеспечить его безопасность.

Как отмечается в этом блоге, гаражные ворота могут быть дорогими, но если у вас есть необходимое оборудование и навыки, а также желание попробовать самостоятельно, вы можете построить их самостоятельно за гораздо меньшую сумму. Инструкции просты в исполнении — хотя, честно говоря, несколько изображений не помешали бы — и, следуя этим простым шагам, вы сможете построить гаражную дверь самостоятельно.

Проверить идею

Построить двери вагона для гаража

В этом видео многое может понравиться. Во-первых, нам нравится, как он начинает со своих набросков, а затем показывает готовый продукт. Это позволяет легко представить себе, чего можно достичь, если следовать его примеру. Он делает так, чтобы добиться отличного результата было очень просто. После того, как он сделал свои рисунки, он использует различные инструменты, чтобы вырезать из них двери кареты для гаража. Затем он шлифует их, проходит через все фитинги и последние штрихи, а затем красит их аэрозольной краской, чтобы придать гладкую поверхность.

Использование петель и защелок также очень хорошо объяснено в этом видео, так что даже если вы не очень опытны в работе с деревом, все, что он здесь делает, должно быть достаточно простым для понимания. Нам нравится тот факт, что в этом видео все подробно рассказывается, чтобы вы были в курсе всех важных моментов от начала до конца.

Недорогая гаражная дверь своими руками

Нужна ли вам новая гаражная дверь для вашего дома или вы хотите заменить существующую, которая использовалась годами, вы, вероятно, задаетесь вопросом, стоит ли нанимать профессионала или если вы сами в этом разберетесь. Хорошей новостью является то, что установка новых гаражных ворот не так сложна, как вы думаете. И в этом плане мы покажем вам, как сделать это проще, сделав это самостоятельно. Гаражные ворота важны, потому что они не только обеспечивают безопасность, но и увеличивают стоимость вашего дома. По этим причинам мы покажем вам, как построить гаражную дверь, чтобы у вас вообще не было никаких расходов при замене старой с помощью этого проекта «сделай сам».

Проверить идею

Замена гаражных ворот на амбарные

В этом пошаговом видео вы узнаете, как измерить гараж, построить амбарную дверь и установить ее. Лучшее в этом проекте «сделай сам» — это то, что он не дорогой. В видео также показано, как установить дверную фурнитуру и покрасить дверь.

Саму дверь сарая очень легко построить – как вы увидите на видео. Он также очень прочный, поэтому не будет трястись и не упадет, как это могут сделать некоторые гаражные ворота. И это намного безопаснее и надежнее, чем обычные гаражные ворота. Видео отличное — оно проведет вас через каждый шаг процесса от сборки двери сарая до ее установки и покраски. Инструкции понятны и просты в использовании, так что каждый может легко сделать этот проект своими руками!

Простые шаги по созданию раздвижной двери для гаража своими руками

Одним из самых полезных и привлекательных дополнений к гаражу является раздвижная дверь. Раздвижные двери идеально подходят для гаражей, так как они позволяют легко попасть в гараж, не беспокоясь об открытии и закрытии двери гаража каждый раз, когда вам это нужно. Раздвижные двери также очень практичны, когда речь идет о пространстве, так как они занимают меньше места, чем традиционные гаражные ворота. Существует множество различных типов раздвижных дверей, включая деревянные раздвижные двери и стальные раздвижные двери. Эта статья объяснит, как построить раздвижную дверь для вашего гаража.

Проверить идею

Как сделать деревянную гаражную дверь

В этом видео вы увидите, как сделать гаражную дверь своими руками. Не требуется сварки или сложных инструментов, достаточно нескольких сверл и пилы. Цель состоит в том, чтобы создать большую деревянную дверь для гаража, которая будет выглядеть так, как будто она сделана из старого сарая, но за небольшую цену. Хотя этот проект требует некоторых базовых навыков работы с деревом, на самом деле он не так сложен, как кажется. Если вы будете следовать подробным инструкциям в этом видео, вы сможете сделать это всего за один день.

Идеи ремонта гаражных ворот своими руками

Этот план немного отличается. Он не показывает вам, как сделать гаражные ворота — вместо этого он дает вам пять идей о том, как придать вашим существующим гаражным воротам новый свежий вид. Нам нравятся фотографии, а идеи очень легко скопировать. Так что, если вы хотите преобразить свой дом, это отличный источник вдохновения. Идеи варьируются от окрашивания двери краской для классной доски до использования магнитной пленки. Вы также можете наклеить контактную бумагу в виде полосок или пледов или даже использовать напольный ковер, чтобы покрыть дверь и сделать так, чтобы она выглядела как продолжение внутреннего пространства!

Вы увидите, что все эти идеи очень легко реализовать, но они оказывают огромное влияние на общий вид вашего дома. Они также относительно недороги, хотя некоторые из них могут потребовать от вас покупки большего количества материалов, чем вам нужно только для этого проекта. Эти идеи отлично подойдут для любых гаражных ворот, но мы думаем, что они особенно хорошо подойдут для дверей без окон. Даже нарисованные рисунки могут быть затемнены тенями от оконных стекол!

Проверить идею

Изготовление недорогих гаражных ворот на заказ

В этом видео мы видим, как создатель построил свои собственные гаражные ворота на заказ в рамках более крупного проекта по строительству целого гаража. На самом деле, как он объясняет во вступлении к этому видео, эти двери были вызовом, который ему не особенно нравился. Тем не менее, он выполнил свою работу, и вы можете убедиться в этом, посмотрев его видео.

Мы видим, как весь процесс разворачивается в виде четких шагов, и это здорово, если вы любите точно знать, что они делают, прежде чем они начнут это делать. В этой сборке также есть умное мышление, в том числе использование переработанных материалов для двери. Это отличный пример того, как экономить ресурсы, создавая что-то великое! Это видео содержит больше, чем просто инструкции о том, как сделать гаражные ворота своими руками. Он также содержит советы по покупке инструментов и материалов для строительных проектов, подобных этому. Если вы посмотрите все это целиком, вы будете хорошо подготовлены к тому, чтобы приступить к сборке собственной гаражной двери!

13. Способы ремонта гаражных ворот

Есть некоторые проблемы с гаражными воротами, которые легко устранить самостоятельно. Вот три из них для начала:

1. Если дверь вашего гаража не открывается, это может быть связано с чем-то простым, например, с батарейками в пульте дистанционного управления, которые нуждаются в замене. Прежде чем паниковать, попробуйте ручной открыватель. Если он работает, вам просто нужны новые батарейки. Если нет, то пора вызывать мастера.

2. Ворота гаража не закрываются, вероятно, из-за смещенного датчика. Они там, чтобы остановить закрытие двери, если что-то мешает — что делает их очень важными! Чтобы выровнять их, найдите на каждом маленький красный индикатор — один должен гореть, а другой мигать. Если оба включены или выключены, это ваша проблема! Это видео поможет вам разобраться, как это исправить.

3. Если ворота вашего гаража продолжают открываться после того, как вы их закрыли, проверьте концевой выключатель. Он устанавливает «предел» того, как далеко может двигаться ваша дверь. Поэтому, если он не установлен правильно, он снова будет открываться после удара об пол. Посмотрите это видео, чтобы получить дополнительные пояснения и пошаговые инструкции по устранению неполадок самостоятельно.

Проверьте идею

Модернизация гаражных ворот своими руками

В прошлом мы рассмотрели несколько обновлений, связанных с гаражными воротами, но в этом видео от Сделай сам гаражный ремонт предлагаются еще три, которые достаточно просты о любой домовладелец, чтобы завершить самостоятельно. Первый — это сменная пружина растяжения, которую можно купить в любом магазине товаров для дома. Второй включает в себя добавление направляющей планки к нижней части гаражных ворот, что является скорее эстетическим обновлением, чем что-либо еще. И последнее, но не менее важное: у вас есть ремонт троса подъема гаражных ворот, что является очень простым процессом.

В целом, эти три проекта занимают менее 30 минут и стоят менее 100 долларов, включая стоимость того, что вам нужно для их выполнения. Если вы заинтересованы в самостоятельном выполнении этих трех обновлений, обязательно просмотрите полное видео выше с пошаговыми инструкциями.

Когда делать, а когда нельзя делать гаражные ворота

У вас может возникнуть соблазн заняться ремонтом гаражных ворот своими руками, потому что вы думаете, что это сэкономит вам деньги. Однако помните, что вы не всегда можете оценить безопасность. Если у вас нет необходимых навыков или знаний для выполнения работы, в конечном итоге это может стоить вам гораздо больше, чем наем кого-то в долгосрочной перспективе.

Как мы уже упоминали, иногда делать своими руками гаражную дверь может быть опасно, если у вас нет необходимых знаний или навыков. Это означает, что прежде чем решить, стоит ли заниматься проектом «сделай сам», вы должны быть реалистичны в отношении того, будут ли ваши способности соответствовать этой задаче. Чтобы помочь вам принять решение, вы можете сначала проверить этот блог, а затем сделать более осознанный выбор.

Проверить Идею

Двустворчатая дверь в стиле ангара

Это отличное видео, и у него хорошее чувство юмора. Нетрудно понять, как такую ​​дверь можно приспособить для гаража, а при использовании правильных материалов из нее можно сделать очень функциональную гаражную дверь – прочную и устойчивую к атмосферным воздействиям. Как говорит сам создатель, это может выглядеть как дверь сарая, но на самом деле это скорее дверь ангара. Это, безусловно, интересный и веселый проект DIY. Он показывает, что можно сделать с некоторыми основными материалами, если вы готовы приложить усилия.

Инструкции по установке гаражных ворот

Это руководство не совсем является планом сборки гаражных ворот своими руками, однако оно все же содержит некоторую полезную информацию, которую вам может понадобиться знать, если вы думаете о том, чтобы попробовать. В нем есть множество бесценных советов, прежде чем вы начнете, поэтому его стоит посмотреть, прежде чем вы начнете свой проект.

В статье есть список всех необходимых предметов. Он написан простым для понимания языком, что упрощает его выполнение, даже если вы никогда раньше не делали ничего подобного. Если бы мы оценивали пост в блоге в целом, мы должны были бы сказать, что он является одним из лучших по данной теме. И даже если это не совсем то, что вы ищете, и вы намерены построить гаражные ворота с нуля, это все равно отличный ресурс.

Проверить идею

18. Электрические гаражные ворота своими руками: безумие, но это работает электрические гаражные ворота. Если вы не боитесь испачкать руки и не возражаете против использования инструментов, этот проект может быть для вас. Во-первых, нам нравится интригующее название этого видео — если оно не заставит вас смотреть его, мы не знаем, что заинтересует. Однако, как только вы начнете смотреть, вы увидите, что он соответствует своему названию.

Креативная идея, конечно, но если она работает… почему бы и нет?

Он показывает нам, как использовать электрический открыватель гаражных ворот и превратить его в электрический открыватель гаражных ворот с дистанционным управлением. Он демонстрирует, насколько это просто, выполняя преобразование у нас на глазах. На все это уходит около 10 минут, если вы знаете, что делаете. Мы думаем, что это выглядит довольно хорошо, учитывая, насколько это просто!

Дверь гаража не открывается: советы по ремонту гаражных ворот своими руками

Если у вас дома есть гаражная дверь, вполне вероятно, что в какой-то момент у вас возникнут проблемы с ней. Он может не открываться, когда вы этого хотите, или закрываться, когда вы этого не хотите. Сама дверь может быть старой и изношенной, и иногда она может даже смещаться. Тем не менее, есть много простых вещей, которые вы можете сделать, чтобы починить дверь гаража, не тратя вообще никаких денег. Делая это, вы сэкономите много денег. Если ваша гаражная дверь нуждается в ремонте, то большинство людей просто вызывают мастера, а не пытаются починить ее самостоятельно.

Check Idea

6 Причины вы должны избегать проектов DIY Garage Door

6 Причины, которые вы должны избегать проектов DIY Garage Door
