Как изготовить и правильно пользоваться гидроуровнем

Необходимость выполнить горизонтальную разметку возникает по разным причинам. Это ремонтные и строительные работы, расстановка предметов мебели, развешивание на стенах деталей декора. Такой цели служат многие приборы и инструменты, простейший из них – строительный водяной уровень. Прибор представляет собой два сосуда с делениями, соединенные прозрачным шлангом. Длина соединения может быть разной, зависимо от выполняемой задачи. Принцип действия – закон сообщающихся сосудов.

Конечно такое приспособление можно купить в магазине, но еще лучше сделать водяной строительный уровень своими руками. Тем более, что ничего сложного он из себя не представляет, а исходные материалы можно найти в любом хозмаге или на рынке.

Изготовление

К выбору исходных материалов следует подойти ответственно, чтобы потом не пришлось переделывать или покупать другие составляющие.

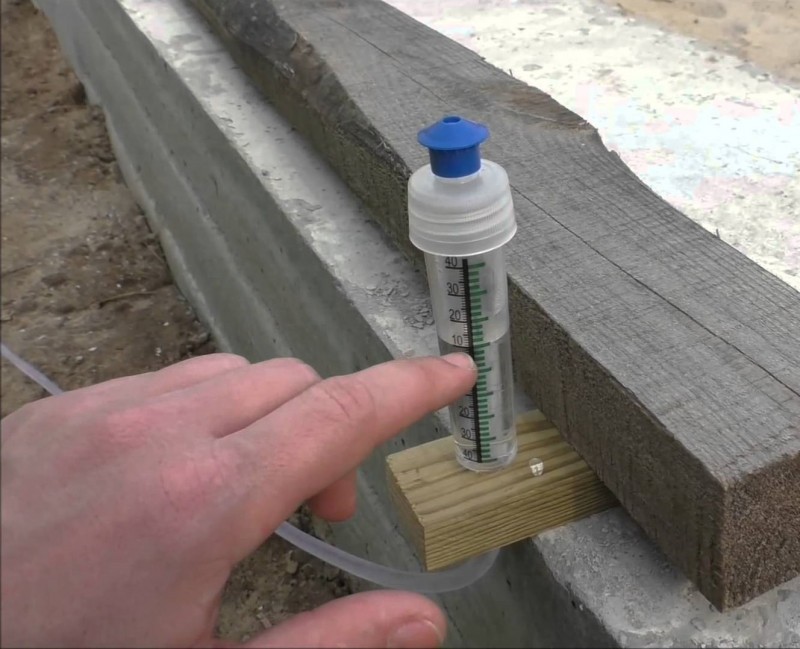

• Нужно приготовить два сосуда, лучше цилиндрической формы с делениями. Удобно использовать колбы от шприцев большого объема.
• Шланг должен точно подходить по диаметру к штуцеру сосуда. Рукав для строительного гидроуровня считается подходящим, если обладает достаточной эластичностью, не деформируется и не трескается при изгибе. Наиболее приемлемым считается диаметр от 10 до 15 мм. Все зависит от объема выполняемых работ. Вполне применимы также рукава больших размеров.
• Точки соединения шланга с колбами надо обработать герметиком, чтобы избежать утечки жидкости и попадания внутрь воздуха.
• Если на колбах нет готовой шкалы, то риски наносят самостоятельно маркером. Это нужно для удобства пользования.

Сделать простейший гидроуровень своими руками можно, не используя сосуды, а довольствуясь только шлангом. Следует отрезать кусок рукава нужного размера, заполнить его водой, оставив немного свободного места, и запаять концы.

Что лучше залить в гидроуровень?

Цель применения данного приспособления – добиться одинакового уровня воды в обеих колбах. Тогда и требуемая линия получится ровной. Прежде всего, нужно заполнить прибор жидкостью. Обычно используется вода комнатной температуры, которую можно слегка подкрасить. Так удобнее наблюдать за состоянием жидкости внутри приспособления и наличием воздушных пузырьков.

Наполнение прибора водой следует выполнять таким образом, чтобы была полностью исключена возможность создания внутри шланга воздушных пробок. Если же это случилось, то воздух надо обязательно выгнать, иначе разметка не получится точной. Проверить правильность наполнения можно просто, подняв на одну высоту обе колбы рядом. Если жидкость в них находится на одном уровне, то все в порядке. В противном случае воздух все же попал в рукав и его надо удалить.

Каким образом используется гидроуровень

Удобнее разметку выполнять вдвоем, но в случае необходимости с этой задачей может справиться и один человек. Придется на одной плоскости делать несколько точек. Как одному исполнителю пользоваться водяным уровнем? Процесс выполняется в таком порядке:

• Надо найти отправную точку на плоскости стены при помощи металлической линейки, рулетки или другим способом. Сделать соответствующую отметку.
• Закрепить в этом месте колбу или конец шланга при помощи скотча, крючка, любого крепжа.
• Затем переместить другую колбу на определенное расстояние, подождать пока жидкость в ней успокоится.
• После этого надо плавными движениями вверх и вниз найти точку, по высоте равную отправной. Нанести на поверхность отметку, соответствующую уровню расположения первой колбы.

Аналогичным образом работа со строительным гидроуровнем продолжается по всей плоскости или периметру. Отмечаются все высотные точки, между которыми надо отчертить линию заданной горизонтали. При переносе прибора с места на место надо зажимать края шлангов, чтобы не допустить попадания внутрь воздуха и расплескивания воды.

Где можно применять водяной уровень

Как использовать данное приспособление для разметки стен понятно. Теперь нужно выяснить каким образом можно применить гидроуровень для выравнивания залитого фундамента. Для начала следует соорудить площадку для закрепления прибора. Нужно взять два отрезка гладкой доски и два бруска. Примерно посередине к каждой доске прикрепить брусок, располагая его строго перпендикулярно. Для определения прямого угла удобно пользоваться угольником. К платформам при помощи самодельных скоб крепят концы трубки прибора с колбами или лучше без них, так как работать с таким гидроуровнем будет проще. Далее:

• Устанавливают одну дощечку на угол фундамента и дают воде выровняться. На обеих досках надо сделать отметку маркером. Эту точку считают начальной или базовой. Края трубки надо зажать.
• Другой конец прибора нужно переместить на тот угол, который проверяют.
• Разжимают края трубки и выжидают, пока жидкость не выровняется.
• При помощи линейки определяют размер отклонения уровня жидкости в трубке относительно базового значения.

Если цифра получается отрицательной, то значит проверяемый угол получился ниже нулевого. И требует доводки. Если выше – то должно приниматься решение о способе выравнивания. Либо убирать лишнюю высоту, либо поднимать весь фундамент до самого большого значения.

В отсутствие современных приборов работать с простым водяным уровнем благоприятно также при разметке основания, выставлении опалубки и возведении самого фундамента. Приспособлением можно пользоваться для контроля кладки стен из кирпича или блоков, а также для определения ровности облицовочных работ с использованием штучных материалов. Собственно трудно найти область строительства, где бы нельзя было применить гидроуровень заводской или самодельный. Важно правильно делать соответствующие отметки и следить за тем, чтобы жидкость в приборе не «хватала» воздух, не пользоваться мутным рукавом.

• Фундамент

Водяной уровень (Гидроуровень) — как проводить замеры, как сделать: tvin270584 — LiveJournal

Водяной уровень – простой по конструкции измерительный прибор с уникальной функциональностью, которая позволяет проводить выравнивание поверхностей и размещать на одном уровне различные предметы. Гидроуровни используются на всех стадиях строительных, отделочных и ландшафтных работ в случаях, когда необходимо получение горизонтали, связывающей отдаленные или противолежащие точки. В статье мастер сантехник расскажет о этом инструменте.

Для чего он нужен

Для начала следует дать понятие водяному уровню. Им является совершенно несложный в работе инструмент, определяющий уровни поверхностей, которые расположены на расстоянии одна от другой в горизонтальной плоскости.

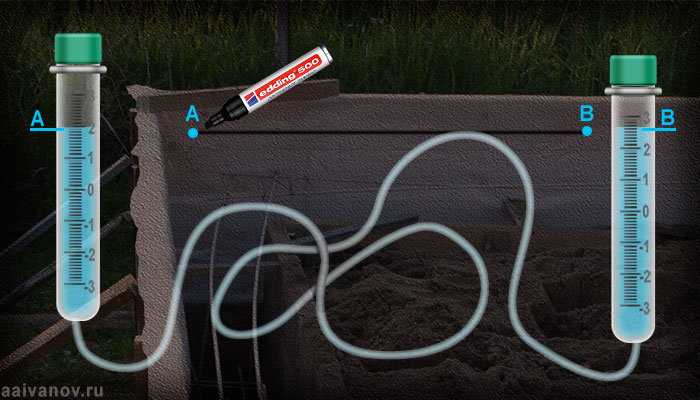

Принцип работы водяного уровня – использование так знакомых нам еще со школьного курса физики, сообщающихся сосудов.

При проведении ремонтных и строительных работ он зачастую просто необходим. Им пользуются, когда нужно установить подвесной потолок, наклеить обои, выровнять пол, зафиксировать на одном уровне различные предметы, например бра, картину и т.п. Причем, даже если это нужно сделать за углом или в разных помещениях.

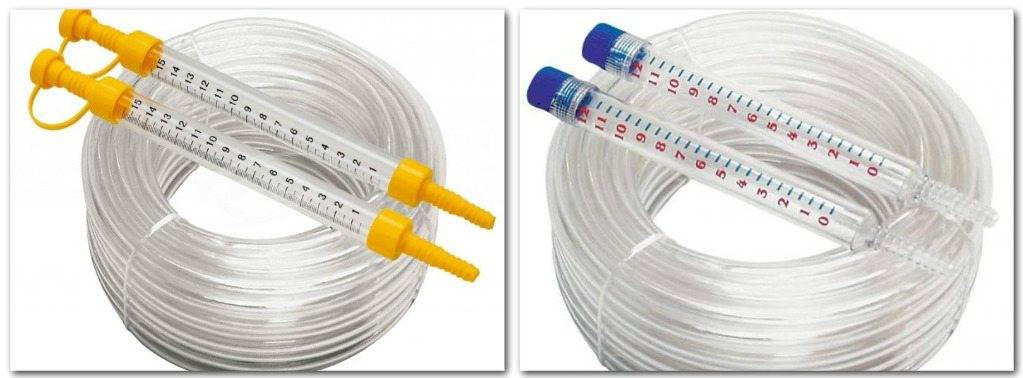

Ведь гидроуровень представляет собой маркированные сантиметрами колбы, соединенные между собой эластичной трубкой-шлангом. Эта незатейливая система наполняется жидкостью. Когда колбы располагаются строго в одной плоскости относительно пола или земли, то уровень воды в них одинаков. По простоте использования гидроуровень доступен не только для профессионалов, но и для новичков.

Как правильно пользоваться водяным уровнем

Легче и быстрее работать с прибором, с хорошим прохождением жидкости в трубке.

Для этого диаметр шланга должен быть примерно 10 или 12 мм. Что касается длины, то она зависит от габаритов помещения и может быть, как 3 метра, так и около 30 метров.  Новичкам лучше приобретать модели водяных уровней с резиновыми ползунками для колб. Это делает использование аппарата удобным. Вес инструмента небольшой – от 500 г до 1 кг, так что пользоваться им могут и дамы.

Как уже описывалось выше, трубка прибора наполняется водой, обычно комнатной температуры. Далее следует внимательно соизмерять уровень этой воды в емкостях.

Чтобы сделать отметку на заданной высоте, один резервуар остается на месте, второй двигается в нужном направлении. Нужно строго следить, чтобы в этот момент на трубке не было даже малейших заломов и изгибов.

Несколько секунд стоит подождать, пока исчезнут незначительные колебания воды в приборе. Контрольные отметки необходимо сделать тогда, когда уровень жидкости будет строго совпадать в обеих колбах.

Следует заранее подготовиться к работе с гидроуровнем. Ведь для этого вам понадобится не только сам прибор, но и еще несколько подручных инструментов, а именно: небольшая воронка для наполнения уровня водой; рулетка и линейка; скотч; карандаш. По желанию для яркости воды можно использовать краситель. Ну, и конечно, все работы с водяным уровнем нужно проводить с привлечением помощника. Если работать в одиночку, то придется делать фиксатор для одной из колб, например, крюк или иное крепление.  Это усложняет использование уровня. Все-таки конструкция инструмента предусмотрена для участия в работе с ней двух человек.

Чтобы не было погрешностей в измерении, водяной уровень следует тщательно промыть перед использованием, так как загрязнения могут дать сбой в точности отметок.

Не рекомендуется наполнять гидроуровень водой непосредственно из-под крана, так как в этом случае жидкость обогащается большим количеством кислорода, который может повлиять на точность уровня и легкий проток воды внутри инструмента. Поэтому мастера-профессионалы, идеально ровно устанавливающие отметки, часто используют кипяченую воду, исключающую содержание воздуха.

Плюсы и минусы

Строительный гидроуровень очень прост в использовании и имеет низкую стоимость. Гибкость трубки позволяет перемещаться между помещениями, заводить ее за углы, когда нет прямой видимости между объектами. Можно сделать выравнивание на достаточно большом расстоянии, а также работать за пределами самого помещения. Водяной уровень не подвергнут поломкам при падении, он легок в хранении.

К недостаткам же инструмента относятся подключение к работе двух человек. Используется он исключительно при положительных температурах, так как в противном случае вода просто замерзает. Прибор требует систематической смены жидкости, его нельзя использовать вблизи горячих и отопительных элементов (не ближе 2-х метров). Водяной уровень можно применять только для выравнивания в горизонтальных плоскостях. Вертикальные поверхности — не для него, для этих целей используют строительный отвес.

Советы по выбору гидроуровня

Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать. Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами. Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.

Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины. Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.

Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.

Водяной уровень своими руками

С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.

Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.

Правила хранения гидроуровня

После использования пробора, нужно слить воду и оставить систему открытой для полной сушки. Во избежание помутнения и деформации, нужно хранить шланг вне доступа прямых солнечных лучей, в помещении с плюсовой температурой. Перед повторным употреблением нужно убедиться в чистоте емкостей, исключить попадание земли, песка и образование налета на стенках шланга или трубки.

Гидроуровень не нуждается в регулировке точности или источниках питания, единственное условие его долгой службы – хороший уход.

Видео

В сюжете — Как пользоваться гидроуровнем

В сюжете — Все секреты работы с гидроуровнем

В сюжете — Работа с гидроуровнем в одиночку

В продолжение темы посмотрите также наш обзор Пузырьковый строительный уровень — назначение, виды, выбор

Источник

https://santekhnik-moskva.blogspot.com/2020/09/Vodyanoy-uroven.html

Как сделать самодельный водяной уровень

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Подробнее

Раскрытие информации рекламодателями

Мы рекомендуем лучшие продукты через независимый процесс проверки, и рекламодатели не влияют на наш выбор. Мы можем получить компенсацию, если вы посетите партнеров, которых мы рекомендуем. Прочтите нашу информацию для рекламодателей, чтобы получить дополнительную информацию.

Узнать больше

Дэнни Липфорд — эксперт по благоустройству дома и телеведущий, который начал свой ремонтный бизнес, Lipford Construction, в возрасте 21 года в городе Мобил, штат Алабама. Он получил национальное признание как ведущий общенационального телешоу «Сегодняшний домовладелец» с Дэнни Липфордом, которое начиналось как небольшое кабельное шоу в Мобиле. Опыт Дэнни в области обустройства дома также позволил ему стать автором популярных журналов и веб-сайтов, а также источником советов по всем вопросам, связанным с домом. Он более 200 раз появлялся на национальном телевидении и более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel. Дэнни также является основателем 3 Echoes Content Studio, TodaysHomeowner.com и Checking In With Chelsea, блога о декоре и образе жизни.

Опубликовано

4 февраля 2023 г. 22 января 2015 г.

Использование самодельного водяного уровня для выравнивания фундамента сарая.

Почему нам можно доверять

В компании Today’s Homeowner прозрачность и доверие являются нашими самыми важными ценностями. Вот почему все наши рейтинги, обзоры и советы проверяются профессионалами отрасли и опытными журналистами, чтобы гарантировать их полезность, точность и актуальность.

Наши обзоры всегда независимы, но этот пост может содержать ссылки на партнеров, и мы можем получить компенсацию, если вы совершите покупку по ссылке.

Подробнее

Уровни воды использовались тысячи лет. Древние египтяне использовали водяные уровни для строительства пирамид, а римляне использовали их для строительства своих акведуков.

Самодельный водяной уровень.

Водяной уровень прост и недорог в изготовлении, что делает его идеальным для выравнивания фундамента настила или сарая, а также более точным, чем уровень плотника, на больших расстояниях.

Водяной уровень также можно использовать для обхода углов, которые находятся вне поля зрения, чего нельзя сделать с помощью лазерного или строительного уровня.

Уровень воды работает по тому принципу, что жидкость всегда ищет свой уровень, неважно, водоем это ванна или озеро.

Пока на работу не действуют внешние воздействия (например, ветер или приливы), вода на одном конце водоема имеет ту же высоту, что и вода на другом конце. Водяной уровень просто заменяет пластиковую трубку для водоема.

Вот как сделать свой собственный уровень воды, используя только отрезок гибкой пластиковой трубки (продается в домашних центрах в отделе сантехники) и два стержня или дюбеля. Мы использовали 3/8″ I.D. трубки для нашей воды, но размеры 1/4″ в.д. или больше будет работать, а также.

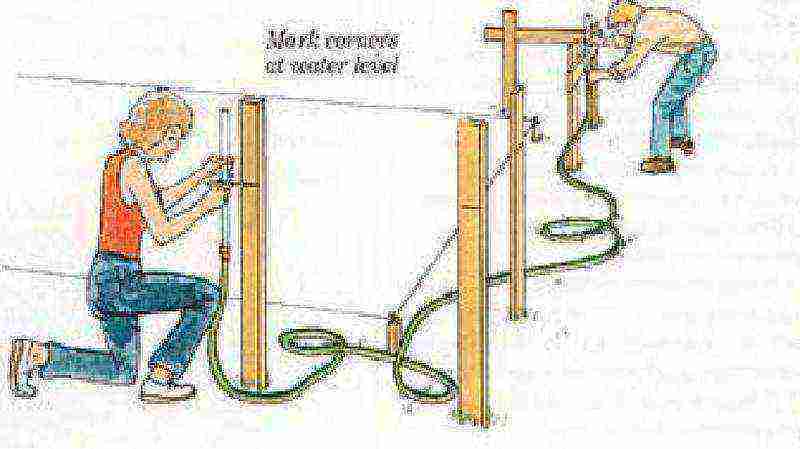

Использование самодельного водяного уровня для выравнивания фундамента сарая.

Чтобы сделать водяной уровень:

1. 1. Вбейте в землю кол или дюбель около середины фундамента.

1. 1. Прикрепите один конец гибкой трубки к столбу так, чтобы открытый конец трубки находился выше желаемой вершины фундаментных блоков.

1. 1. Смешайте немного красного пищевого красителя с водопроводной водой в контейнере, чтобы было легче видеть уровень воды.

1. 1. Держите другой конец трубки на той же высоте, что и прикрепленный конец, и наполните трубку водой, пока она не окажется на пару дюймов ниже концов трубки. Убедитесь, что в трубке нет пузырьков воздуха.

1. 1. Удерживая большим пальцем свободный конец трубы, переместите трубу к одному из фундаментных блоков.

1. 1. Поставьте колышек или дюбель вертикально поверх фундамента и прижмите к нему трубу так, чтобы оба конца трубы были примерно на одной высоте.

1. 1. Освободите большой палец от открытого конца трубки, убедившись, что вода не вытекает ни с одного из концов трубки. Отрегулируйте высоту трубки, чтобы у вас было примерно одинаковое количество трубок над водой с обоих концов.

1. 1. Отметьте высоту уровня воды в трубке на коле или дюбеле.

1. 1. Поместите большой палец на открытый конец трубы и перейдите к следующему фундаментному блоку. Если фундамент ровный, вода в трубке будет на той же высоте, что и отметка на колье или дюбеле.

1. 1. Если отметка выше уровня воды в трубке, опустите блок до совмещения отметки и уровня воды. Если отметка ниже уровня воды в трубе, поднимите блок на эту величину, чтобы выровнять фундамент.

1. Если в какой-то момент из трубки выльется вода, снова наполните трубку и начните все измерения заново.

Вы можете добавить резервуар для воды к трубке уровня воды выше, просверлив отверстие того же размера, что и трубка, в верхней части одногаллонного кувшина. Просверлите небольшое второе отверстие в крышке, чтобы выровнять давление воздуха.

Наполните кувшин водой на несколько дюймов от верха, вставьте трубку в отверстие так, чтобы она не касалась дна кувшина. Пососите открытый конец трубки, чтобы начать действие сифона, затем используйте, как указано выше.

Редакторы Авторы

Дэнни Липфорд

Основатель

Дэнни Липфорд — эксперт по благоустройству дома и телеведущий, который начал свой ремонтный бизнес, Lipford Construction, в возрасте 21 года в городе Мобил, штат Алабама. Он получил национальное признание как ведущий общенационального телешоу «Сегодняшний домовладелец» с Дэнни Липфордом, которое начиналось как небольшое кабельное шоу в Мобиле. Опыт Дэнни в области обустройства дома также позволил ему стать автором популярных журналов и веб-сайтов, а также источником советов по всем вопросам, связанным с домом. Он более 200 раз появлялся на национальном телевидении и более десяти лет работал экспертом по благоустройству на каналах CBS The Early Show и The Weather Channel. Дэнни также является основателем 3 Echoes Content Studio, TodaysHomeowner.com и Checking In With Chelsea, блога о декоре и образе жизни.

Узнать больше

Как сделать и использовать водяной уровень

Информация и помощь о том, как сделать и использовать водяной уровень в качестве дешевого, простого и очень точного инструмента для выравнивания. Найдите все необходимое оборудование, чтобы сделать уровень, используйте наши четкие инструкции, как сделать, а затем используйте свой уровень воды своими руками.

Это устройство действительно возвращается к истокам, но, честно говоря, иногда самое простое устройство оказывается лучшим и дешевым.

В базовой форме все, что вам нужно, это отрезок чистой трубы и вода. Все остальное делает гравитация.

Принцип и физика уровня воды заключается в том, что вода находит свой собственный уровень, где бы она ни находилась. Налейте воду на неровный пол, и она всегда найдет для вас углубления.

Причудливые модели уровня воды будут иметь отрезок трубы со стеклянными или пластиковыми калиброванными резервуарами на каждом конце трубы. В отличие от лазерных уровней и более важных измерительных устройств, уровень воды может огибать углы.

Вы даже можете добавить немного пищевого красителя в воду, чтобы ее было легче увидеть при маркировке требуемого уровня.

Когда вы заполнили всю трубку, держите оба конца вместе, и жидкость внутри трубки должна находиться на одинаковом уровне рядом друг с другом. В противном случае может быть засор в трубе или вы даже можете стоять на участке трубы.

Перед началом маркировки жидкость в трубе будет не плоской, а вогнутой, как на изображении слева. Вы должны согласиться с другим человеком, с которым вы маркируете, независимо от того, маркируете ли вы в нижней точке конкейва или в верхней точке.

Маркировка верхней и нижней точек

Во-первых, вам нужно убедиться, что длина используемой трубы достаточна для достижения всех мест, которые вы хотите отметить. Как только жидкость выровняется, вы готовы начать разметку.

Это действительно работа для двух человек, так как вам понадобится по одному на каждом конце трубы, чтобы подтверждать друг другу, когда уровни достигнуты.

Держите один конец трубы в том месте, которое, как вы знаете, правильное, затем положите трубку на пол, прижав палец к концу трубы, чтобы остановить утечку.

Компоненты базового уровня воды

Подведите другой конец трубы к точкам, где необходимо отметить правильную высоту, удерживайте положение «достаточно близко» и уберите палец с конца трубы, после чего жидкость двигайтесь вверх и вниз по трубе, пока она не осядет.

Отметка уровня с помощью водяного уровня

После того, как вы установили точку уровня между обоими концами трубы, вы можете перемещать трубу вверх, пока жидкость не достигнет требуемой высоты.
