Вентиляция дачи своими руками: тонкости и правила обустройства вентиляции дачного дома

Содержание

тонкости и правила обустройства вентиляции дачного дома

Одно из главных условий комфортного пребывания в помещении – качество воздуха, которым мы дышим. поэтому очень важно позаботиться о том, как сделать вентиляцию на даче, чтобы циркуляция воздуха соответствовала общепринятым требованиям. Очевидно, что слишком влажный или сухой микроклимат способен вызвать недомогания и стать причиной обострения хронических заболеваний.

На даче мы бываем не постоянно, а сезонно: пенсионеры могут проводить там полгода, а работающие дачники посещают загородный домик только на выходные, а иногда – во время отпуска. Но это не значит, что условия проживания должны быть хуже, чем в городской квартире или коттедже.

В статье мы рассказали о правилах обустройства вентиляции в дачном домике и привели краткие монтажные инструкции, которые пригодятся тем, кто захочет улучшить микроклимат дачного домика своими руками.

Содержание статьи:

Нужна ли на даче вентиляция?
Естественная или принудительная – что лучше?
Простые решения своими руками
- Вариант #1 — улучшаем естественную циркуляцию
- Вариант #2 — монтаж осевого вентилятора
- Вариант #3 — установка приточного клапана
- Вариант #4 — обустройство вентиляции в подвале
Выводы и полезное видео по теме

Нужна ли на даче вентиляция?

Скептики скажут: зачем тратить время на установку дополнительных устройств, если дача – это домик для временного, короткого проживания.

Несколько ночей, тем более летом, можно провести с открытой форточкой, вот вам и вентиляция.

Покупая красивый домик с приусадебным участком, многие планируют сделать его полностью пригодным для постоянного жилья – в этом случае хорошая вентиляция просто необходима

На самом деле, комфорт заключается не только в свежем воздухе. Это и нормальная влажность, и благоприятные условия для хранения свежих овощей и заготовок, с быстрая сушка мокрой одежды, и отсутствие плесени, вместе с которой в домике поселяется затхлый запах.

Если вы построили новую дачу или получили в наследство небольшой старый домик, для начала приведите в порядок вентиляционную систему. Это необходимо и для сохранности самого дома – материалов, из которых он построен

Как определить, что воздух застоялся и не циркулирует? Вот несколько очевидных признаков:

конденсат на оконных стеклах, ручейками стекающий на подоконник;
, в углах или на потолке;
отстающие от стен обои, рассохшаяся мебель;
стойкий «аромат» плесени и затхлости;
прохладная, неприятная атмосфера, возникающая из-за высокой влажности даже в теплом помещении.

Вещи в таком доме практически не просыхают, по стенам постоянно ползают какие-то жучки и мокрицы.

Существует много способов, как быстро исправить сложившуюся неприглядную ситуацию. Зачастую нужно просто установить прибор или устройство, помогающее воздуху входить/выходить из помещения.

Вот некоторые из таких устройств:

Галерея изображений

Фото из

Недорогой, простой в монтаже вентилятор кардинально изменит микроклимат в туалете, на кухне или в душевой. Он управляется выключателем, относится к энергозависимым приборам, но электричества тратит немного

Это простейшее устройство для организации естественной вентиляции. Если вытяжные каналы, проложенные в стенах, работают хорошо и не забиты, то монтажа клапана достаточно для активной циркуляции воздуха

В зависимости от погоды окно можно открывать чуть-чуть или шире, регулируя зазор створки. Летом, чтобы защититься от комаров и мошки, дополнительно требуется установить антимоскитную сетку

Простое, но эффективное устройство на оголовке трубы выполняет важные функции: защищает канал от попадания мусора, дождя и снега, а также значительно увеличивает тягу

Бытовой осевой вентилятор на вытяжку

Приточный клапан для установки в стену

Механизм ступенчатого открывания окна

Дефлектор для монтажа на вентиляционный канал

Даже установив одно из перечисленных устройств, вы сразу заметите разницу: из дома пропадет сырость, не придется устраивать сквозняки для проветривания.

Естественная или принудительная – что лучше?

По способу побуждения воздуха вентиляцию делят на естественную, происходящую без вмешательства хозяев дома, и искусственную или принудительную, организованную с помощью и воздуховодов.

Простейший пример естественной вентиляции – квартира в доме с деревянными окнами. Вытяжка хоть и организована при строительстве, но подчиняется законам физики, а поступление воздуха производится через щели в оконных и дверных проемах, открытые окна и форточки.

В деревенских домах, которые многие используют в качестве сезонного жилья, циркуляция воздуха осуществляется и с помощью кирпичной печи с дымоотводом и трубой

Но иногда естественного воздухообмена недостаточно для формирования здоровой, комфортной для проживания среды. И тогда приходится использовать перечисленные выше устройства, врезать новые .

В качестве воздуховодов используют или или оцинкованные элементы. Их располагают над подвесными конструкциями и в стенах с выходом наружу над крышей или в стене.

Для создания полноценной вентиляции конструируют целые системы утепленных герметичных каналов, проходящих через все помещения. Но такой вариант целесообразен для домов постоянного проживания, так как требует более серьезного подхода

Лучший способ наладить правильную вентиляцию – комбинация естественных и механических способов улучшения циркуляции воздуха. С этой стороны дачный домик не отличается от обычной городской квартиры: к полуоткрытым форточка можно добавить монтаж вентилятора в туалете и установку недорогой .

Простые решения своими руками

Конечно, для улучшения микроклимата в дачном доме вряд ли кто-то будет сносить стены, чтобы оборудовать полноценные вентиляционные шахты. Однако некоторые полезные изменения внести можно, причем все работы легко выполняются своими силами, а приборы и устройства приобретаются за разумные деньги.

Предлагаем несколько популярных вариантов, которые попробовав обустроить на даче вы можете реализовать и в более серьезном жилище. Разберем, как сделать приточную и вытяжную вентиляцию в дачном доме, кардинально не перекраивая планировку.

Вариант #1 — улучшаем естественную циркуляцию

Зная, что для здорового микроклимата определенный объем должен поступать в помещение и такой же объем выходить из него, можно просто создать более благоприятные условия для естественной циркуляции.

В качестве примера возьмем небольшой деревянный дачный домик традиционной постройки, с двускатной крышей, печкой и деревянными окнами.

Воздухообмен производится через всевозможные отверстия – щели в окнах, зазоры под входными дверями, отдушины, проделанные в верхней части стен, через дымоход печи

Что можно сделать, чтобы активизировать поступление/выход воздуха или хотя бы не затруднять его? Нужно следить, чтобы заслонки печки вовремя открывались, а труба была защищена колпаком. Также рекомендуется следить за чистотой дымохода.

Если вы запланировали установить пластиковые окна вместо деревянных, учтите, что придется организовывать каким-то другим способом. Возможно, старенькие створки нужно просто отшлифовать и покрасить, и тогда замена не потребуется.

Если есть межкомнатные двери, воздух свободно перемещается под ними. Не спешите устанавливать пороги – они мешают не только движению жильцов, но и циркуляции воздуха.

В некоторых случаях в нижней части дверей, если нет зазора, делают перфорацию. Это необходимо, например, если в доме установлено газовое оборудование

Не думайте, что хорошая вентиляция вступает в конфликт с теплоизоляцией дома: правильно налаженная циркуляция воздуха не нарушает тепловой режим.

Вариант #2 — монтаж осевого вентилятора

Один из лучших способов уменьшить влажность в помещении и удалить неприятные запахи – установка вентилятора. Если в домике заложена вентиляционная шахта или хотя бы замурована в стену труба – вентилятор монтируют в готовое отверстие. Если нет – приобретают специальную оконную модель и вставляют ее в форточку.

Вращение лопастей вентилятора увеличивает скорость движения воздуха, таким образом активизируется воздухообмен. Некоторые модели регулируются и работают в разных режимах

Следует помнить, что вентиляторы подключают к электросети, поэтому ее наличие на даче обязательно.

Для подключения потребуется сам вентилятор, провода ВВГ 3*1,5, выключатель.

Рассмотрим, как и в какой последовательности сделать вытяжку на даче:

Подготовка посадочного места. Минимальный диаметр отверстия – 10 см.
Выбор схемы подключения – для 1- и 2-клавишного выключателя, а также для прибора с таймером они будут отличаться.
Проверка тяги в канале – если ее нет, нужно его прочистить.

Дальше нужно снять крышку с прибора, а оставшуюся «рабочую» часть закрепить на стене с помощью саморезов или герметика.

По конструкции бытовые осевые устройства похожи: в пластиковой раме зафиксирован вентилятор, который сверху закрывается декоративной панелью. Подключение производится соединением проводов с клеммами на корпусе

Действуем дальше:

подводим провода от выключателя и распределительной коробки, оголяем концы, вставляем в соответствующие клеммы и закручиваем;
устанавливаем выключатель в заранее подготовленный подрозетник, предварительно подключив к нему провода;
тестируем работу вентилятора;
надеваем и закрепляем декоративную панель.

Схему выбираем в зависимости от условий использования.

Если нужно, чтобы вентилятор включался/выключался вместе с освещением, подойдет схема подключения к одноклавишному выключателю. Минус – прибор работает только, пока горит свет

Вентилятор можно установить и на кухне, и в туалете, и в любом помещении дачи, где позволяют условия и есть вентиляционный канал или отверстие, ведущее на улицу.

Вариант #3 — установка приточного клапана

Если вам не хочется портить конструкцию окна, а специальной вентиляционной шахты в доме нет, то вместо вентилятора можно установить .

Место установки – справа/слева от окна, на высоте 2-2,2 м. Есть и другой вариант – под окном, но это при наличии радиатора отопления.

Приточный клапан – это пластиковый утепленный воздуховод, со стороны улицы прикрытый фильтрующей шумопоглощающей решеткой, со стороны помещения – регулируемой заслонкой

Клапан не занимает много места, внутри комнаты его можно прикрыть шторой. Наружная решетка защищает устройство от мусора и пыли, а также снижает уровень шума, производимого дождем, сильным ветром или проезжающим мимо транспортом.

Монтажная инструкция:

Проверьте работоспособность вытяжных каналов, которые обеспечивают функциональность приточной вентиляции.
Определите место у окна для проделывания отверстия, убедитесь, что в стене нет арматуры или электропроводки.
Установите на дрель коронку нужного диаметра – чуть больше, чем диаметр клапана.
Пробурите отверстие. Для сбора пыли используйте строительный пылесос.
Смачивайте отверстие в стене холодной водой для охлаждения коронки.
Прочистите отверстие, вставьте утеплительную трубку.
Внутрь трубки вденьте воздуховод.
Снаружи в месте выхода воздуховода закрепите декоративную решетку с акустическим козырьком.
С внутренней стороны на крепления установите клапан.
Проверьте работу заслонки и наличие тяги.

Простейшее устройство для приточной вентиляции действует только в паре с хорошо налаженной вытяжкой.

Вариант #4 — обустройство вентиляции в подвале

Дачные погреба нередко используют по прямому назначению – для хранения урожая в свежем и консервированном виде. Для овощей и фруктов необходим прохладный, но сухой микроклимат, а лишняя влага губительна, поэтому вентиляция просто необходима.

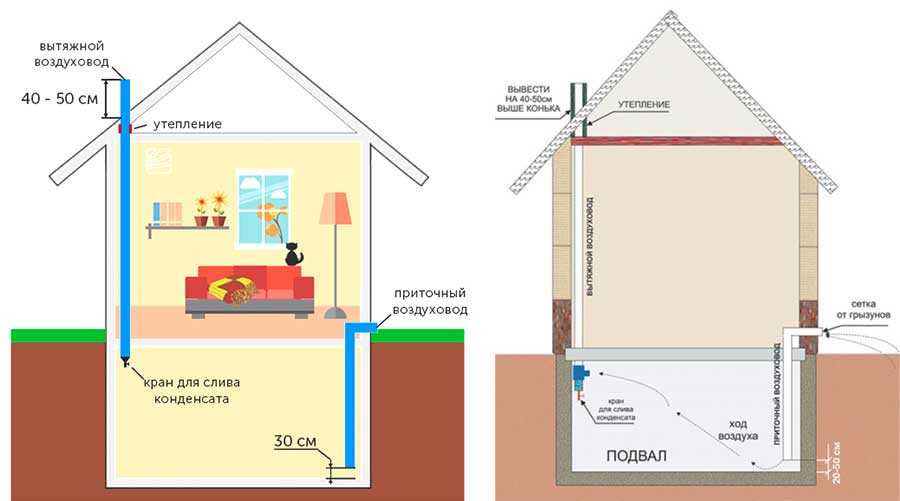

Традиционная схема устройства подвальной вентиляции: через одно отверстие воздух поступает в помещение, через другое выходит наружу. Приток располагается у пола, вытяжка – у потолка

Если воздуховоды не установлены во время строительства дома, их можно оборудовать и позже, но придется потрудиться, проделывая отверстия в перекрытиях.

Особенности устройства:

трубы должны иметь одинаковый диаметр;
располагать каналы нужно в противоположных углах;
вытяжное отверстие воздуховода следует размещать под самым потолком, для устранения застоявшегося воздуха;
высота трубы над коньком крыши – не менее 1,5 м;
для небольшого подвала подходят пластиковые канализационные трубы;
нужно постараться, чтобы трубы располагались строго вертикально, без поворотов.

Верхнюю часть трубы нужно защитить от осадков и мусора.

Служит хорошей защитой и одновременно увеличивает тягу дефлектор – металлический оголовок, создающий искусственное разрежение воздуха. Альтернативное решение – обычный оцинкованный колпак

Если естественная вентиляция не справляется, в подвале, как и на кухне или в санузле, устанавливают вентилятор. Для капитальной просушки помещения используют электрический радиатор или другой отопительный прибор.

Летом, в сухую погоду, можно устроить сквозняк, а на зиму установить ящик с морской солью, впитывающей лишнюю влагу.

Подробнее об организации вентиляции погреба можно прочесть в .

Выводы и полезное видео по теме

Установка вентилятора в стену каркасного дома:

Элементы вентиляции в строящемся доме – личный опыт:

Видеоинструкция по монтажу приточного клапана:

Недостаточная циркуляция воздуха вызывает множество проблем: простудные заболевания, быструю порчу продуктов, неприятные застоявшиеся запахи. Улучшить воздухообмен можно с помощью простых решений, представленных выше. Несколько часов труда, и атмосфера в доме станет намного теплее и уютнее!

Если вас интересуют строительные требования, загляните в СНиП 41-01-2003, а подробнее о вентиляторах можно узнать из ГОСТ 11442-90.

Остались вопросы, нашли недочеты или можете дополнить наш материал ценными сведениями по обустройству вентиляции в дачном домике? Пишите свои комментарии — форма для связи расположена под статьей.

зачем она нужна и как ее обеспечить

Система вентиляции — важнейший элемент инженерной «начинки» современного загородного дома. Без нее ни о какой комфортной жизни на лоне природы и говорить не приходится. И самый эффективный и надежный способ проветрить помещение — система вентиляции с механическим побуждением.

Современный дымоход и вентиляция на крыше

Раньше в традиционных рубленых домах микроклимат не был вредным для здоровья. Дома строили из натуральных материалов — сосны или березы. Зазоры между бревнами уплотняли мхом или пенькой. Да и рамы, окна, двери делали из древесины. По нынешним представлениям — суперэкологичное жилье. Специальное вентиляционное оборудование для него не требовалось. Штатная для избы печь, кроме обогрева и приготовления еды, попутно обеспечивала интенсивный воздухообмен.

Печь, кроме обогрева и приготовления еды, попутно обеспечивала интенсивный воздухообмен

«Забортный» воздух через щели в стенах, окнах и дверях поступал в избу, собирал бытовые загрязнения и запахи, после чего в прямом смысле вылетал в печную трубу.

Сейчас традиционные избы с печами мало кто строит, предпочитая современные инженерные и архитектурные решения. Как показывает разнообразная и неиссякаемая почта нашего сайта, проблемы вентиляции в сознании рядового владельца дачного домика занимают в лучшем случае 47 место (надеюсь, этим утверждением я никого не обижу). И психологически это легко объяснимо: если горожанин вырвался за черту мегаполиса и оказался на природе, то уж чем-чем, а свежим воздухом он будет обеспечен по определению.

Если уж горожанин вырвался за черту мегаполиса и оказался на природе, то свежим воздухом он будет обеспечен по определению

Однако ароматы трав и скошенного сена не попадут в невентилируемый дом, и вот почему:

Применение пластиковых окон, дверей с герметичным притвором и прочих конструктивных элементов, создающих изолирующий тепловой контур, ставит непреодолимую преграду свежему воздуху.
При отсутствии притока воздуха нет и вытяжки через вентканалы в санузлах и на кухне.
В результате воздух в наглухо закупоренных отсеках дачной «подлодки» насыщается всякого рода вредностями, которые выделяют современные стройматериалы. В перечне опасностей — краски, ДСП, ковровые покрытия, постельные принадлежности и пр. Внимательно оглядев комнаты, вы сможете сами расширить этот список.

Через некоторое время новосел начинает понимать, что с экологией жилища что-то не так. Не стану касаться проблем со здоровьем, так как я не медик. Однако есть немало признаков отсутствия грамотной вентиляции, которые видны невооруженным взглядом: из-за сырости портится казавшаяся безупречной отделка, на выбранных на домашнем совете миленьких обоях проступают черные точки грибка… Но не будем о грустном.

Ads by

Сколько воздуха нам нужно?

Представьте себе, эти объемы воздуха, выраженные в цифрах, хорошо известны и закреплены в соответствующих строительных нормах и правилах. Согласно СНИПу, для жилых комнат (в момент присутствия там жителей) необходимо не менее однократного обмена объема воздуха в течение 1 часа. То есть если вы живете в спальне площадью 16 м² и потолком высотой в 3 м, то в час для спокойного сна хозяевам потребуется 50 м³ воздуха.

Между прочим, его масса составляет 60 кг. За ночь в этой спальне его должно смениться до полутонны. Оцените эту цифру. Где та машина, которая «прогонит» через комнату 400 м³ воздуха?

Схема удаления загрязненного воздуха. Фото — Vilpe

Заметно серьезнее ситуация в местах общего пользования. СНИП определяет, что:

из кухни в режиме обслуживания должно удаляться не менее 60 м³ воздуха в час,
из ванны и уборной — по 25 м³/ч;
кратность воздухообмена в других помещениях, а также во всех вентилируемых комнатах в нерабочем режиме должна составлять не менее 0,2 объемов помещения в час;
в тренажерный зал, бильярдную, постирочную, бассейн и гараж необходимо подавать не менее 80 м³/ч. свежего воздуха;
комфорт в сауне достигается при вентиляции этого помещения из расчет 5 м³/час на каждого человека;
в теплогенераторной (котельной) — не менее 60 м³/час (вообще, вентиляция и обустройство котельной — тема совершенно отдельной серьезной статьи).

Сможет ли обеспечить эти объемы открытая форточка пластикового окна? Использовать открытые окна для притока свежего воздуха хорошо летом, в теплую сухую погоду. В технических помещениях — круглогодично. Но если рядом с вашей дачей проходит автодорога, через постоянно открытые (или даже приоткрытые) окна в дом будет проникать шум, а зимой возможны сквозняки, а то и непрошеные гости.

Имеющиеся на некоторых моделях окон специальные клапаны для проветривания не решают задачу кардинально: лучшие из них способны пропустить в дом не более 20 м³ воздуха в час.Тем, кто изучил предыдущий абзац, эта «двадцатка» вряд ли покажется соблазнительной.

Схема движения воздушных потоков

Две версии климатического уюта

Известны 2 системы вентиляции: с естественным и принудительным воздухообменом. Основной недостаток первой — в том, что эффективность ее работы зависит от переменных факторов: температуры воздуха, направления и скорости ветра.

Чтобы тяга работала энергично, температура воздуха на улице должна быть около 0 °C или ниже, а минимальный перепад между уровнем забора воздуха в помещениях (т.е. высотой установки приточных решеток или хотя бы форточки) и его выброса (высотой оголовка дымохода или вентканала) — не менее 3 метров.

На этом фото нас интересует фановая вентиляционная труба

Для одноэтажной дачи это вовсе не характерно. Лишь только на улице потеплеет, и такая система вообще перестает работать.

Вспоминается изнуряюще знойное лето 2010 года, которое я провел в одноэтажном каркасном домике с довольно высокой вентиляционной трубой. Результат естественной вентиляции в жару — нулевой. Подносишь к обрезу канала лист бумаги, а он не шелохнется. Т.е. надежды на естественную вентиляцию именно тогда, когда она позарез необходима, развеялись полностью.

Поэтому, чтобы обеспечить на даче климатический уют, ее оборудуют принудительными механическими системами вентиляции, не зависящими от температурных колебаний наружного воздуха и высоты вентиляционной трубы.

В едином канале собраны и дымоходы, и вентиляционные трубы

Механическая вентиляция особенно нужна в проблемных по температуре, влажности и наличию запахов помещениях: котельных, встроенных гаражах, постирочных, мастерских.

Удаляем застойный воздух: принудительная вентиляция

Самый простой вариант принудительной вентиляции включает активную вытяжку и естественный приток. В ней загрязненный воздух механически эвакуируется за пределы дома. Для этого используют разного рода лопастные вентиляторы. Они создают небольшое разряжение на обрезе вентканала, что вытягивает загрязненный воздух из помещений.

Крышный вентвыход

Ему на смену, по законам физики о равенстве давлений в сообщающихся сосудах, поступает свежий воздух — через приоткрытые окна (или щели в них), зазор под дверью и пр. Для устойчивой работы такой вентиляции необходима атмосферная сообщаемость помещений. Двери с герметичным притвором должны быть как минимум приоткрыты. При закрытых окнах и дверях загрязненный воздух из дачного дома никуда не уйдет: вентиляторы, даже если включить их на полную мощность, будут «захлебываться» и выйдут из строя раньше времени.

Кроме дымохода, в крышной проходке установлены вентиляционные трубы. На заднем плане — река Дон. Фото — А. Савченко

Здесь же уместно рассказать об обеспечении индивидуальной вытяжки

в туалетной и ванной комнатах, на кухне, а также в технических помещениях. Устанавливаемые в них локальные вентиляторы по конструкции делятся на осевые и центробежные. График их работы зависит от назначения вентилируемых помещений.

Согласитесь, зачем тратить электричество на работу вентилятора в ванной, пока там никого нет? Совсем ни к чему! Поэтому такие вентиляторы оснащаются разными (по принципу срабатывания) датчиками — движения, влажности и пр. В туалете, например, разумно подключить вентилятор к выключателю.

В туалете, например, разумно подключить вентилятор к выключателю. Фото с сайта allwantsimg.com

Однако даже в такой, казалось бы, простой вещи есть свои нюансы. Так, по понятным причинам целесообразно продлить работу туалетного вентилятора минут на 5-10 после выключения света. Простенькое реле времени, включенное в электрическую цепь вентилятора, решит эту деликатную проблему.

Настенные вентиляторы удаляют воздух через каналы, предусмотренные в стенах еще при строительстве дома. Если вы строите дом заново, то уже в проекте следует заложить возможность оптимальной вентиляции помещений. Для этого лучше не «разбрасываться» на локальные, а установить в подсобке или на чердаке центральный вытяжной вентилятор, единый на всю дачу. Его соединяют с объектами вытяжки воздуховодами. Для центрального вытяжного вентилятора конструктивно используется центробежная схема, способная «перелопатить» воздух из нескольких всасывающих воздуховодов. У таких аппаратов пониженный уровень шума, и все-таки лучше расположить их подальше от спальни и детской.

Дуем в обе стороны: системы приточно-вытяжной вентиляции

У рассмотренных систем трудно найти недостатки в теплую погоду, однако они выявляются с приходом холодов. Дело в том, что воздух зимой идет внутрь без предварительного подогрева. Разумеется, это приводит к сквознякам и к местному переохлаждению комнат. И зимой, и летом такие системы не рассчитаны на очистку воздуха от пыли и запахов. Этот набор недостатков стал причиной создания более совершенной системы приточно-вытяжной вентиляции. Она подает в помещения достаточное количество очищенного и, если этого требует погода, подогретого свежего воздуха. А отработанный выводит с помощью вентиляторов.

Теплоутилизатор – сердце теплосберегающей вентсистемы

Подобные вентсистемы разумно устанавливать в домах по соседству с автострадами. Они не позволят автомобильному смраду отравить дачную жизнь. Требуется такая установка и в помещениях с бассейном. Но создание в них комфортного микроклимата — большая отдельная тема, которую мы сегодня рассматривать не будем.

Для принудительной подачи свежего воздуха разумно использовать заводские моноблочные приточные установки, а не заниматься самодеятельностью. Хотя креативные и мастеровитые дачники могут со мной и не согласиться. За это мы их и уважаем.

Установки монтируют на чердаке или снаружи дома. После очистки и тепловой обработки воздух по сети воздуховодов поступает в комнаты. Расположение воздуховодов также должно быть предусмотрено еще на стадии проектирования. Чаще всего их размещают за подшивным потолком. А это «съедает» 10-15 см высоты помещения.

Нередко в паре с приточной установкой применяют крышный вытяжной вентилятор. Разумеется, приточная установка и вытяжной вентилятор обязаны «тянуть» синхронно, иначе на даче будет то повышенное, то пониженное давление.

Крышный вентилятор. Фото с сайта ventilationpro.ru

Переходим к серьезным технологиям. То есть не «топорной» перегонке воздуха из пустого в порожнее, а к бережному использованию накопленной в доме тепловой энергии. Это система вентиляции на базе энергосберегающей приточно-вытяжной установки с пластинчатым рекуператором или роторным теплоутилизатором.

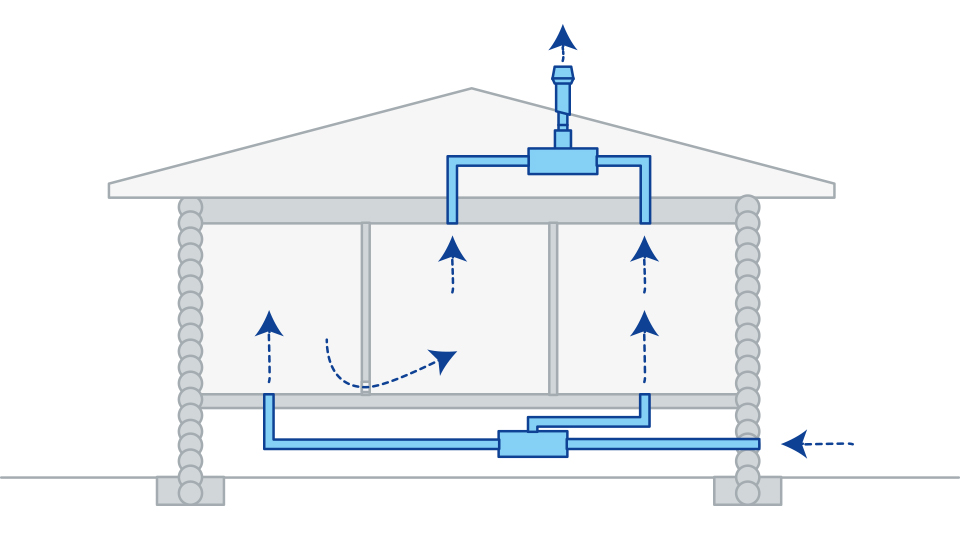

Традиционно установка монтируется на чердаке. Для воздухообмена сооружают 2 сети воздуховодов:

Забор воздуха из сада, а также его доставка из установки в помещения идет по сети приточных воздуховодов.
Из помещений воздух возвращается в приточную установку.
И далее уходит за пределы здания по сети обратных воздуховодов.

Выходные обрезы подводящих и обратных воздуховодов — единственные видимые элементы этих непростых инженерных систем, наличие которых легко определить по дизайнерским вентиляционным решеткам.

Вентрешетки

Приточно-вытяжные установки с рекуператором снижают затраты на подогрев приточного воздуха на 10-70 %. В их основе лежит пластинчатый перекрестно-поточный рекуператор — пакет тонких металлических пластин, между которыми оставлены промежутки. Удаляемый из помещения воздух протекает в каждый второй промежуток между пластинами, а свежий — идет через остальные каналы. Поскольку пластины очень тонкие, они без труда передают тепло от нагретого воздушного потока к более холодному.

Приточно-вытяжные установки с роторными теплоутилизаторами импортного производства — вершина вентиляции с максимальным сбережением энергии. Но они достаточно дороги и на обычных дачах пока распространения не получили.

Схема движения потока воздуха

Однако завершить статью я хотел бы ободряющим рассказом об одной замечательной отечественной разработке, достойно воплощенной в металле. Создана она в промышленном Омске, на предприятии «Экотерм». Называется установка УВРК-50. Чтобы понять суть ее работы, можно провести аналогию с тем, как мы дышим на сильном морозе — через теплое шерстяное кашне. При выдохе ему отдается часть тепла и влаги, а при вдохе свежий воздух, проходя через материю, вбирает тепло и влагу и возвращает их организму. Таким образом обеспечивается вентиляция легких с оптимальным энергосбережением.

При использовании этой системы применяется совместная работа двух установок в соседних комнатах. Они попеременно автоматически включают различное направление движения потоков и обеспечивают свежим чистым воздухом квартиру площадью 60 м² с минимальными энергопотерями. Энергопотребление не превышает 30 Вт, а уровень шума – 42 дБ.

Вентустановка

Входные отверстия установки облицованы решетками, располагающимися как в интерьере, так и на фасаде дачи.

На разработку этой конструкции сибирских умельцев подвигло неудовлетворительное, я бы сказал безобразное состояние воздуха в помещениях с закрытыми стеклопакетами. И хотя УВРК-50 создавалась для городских условий, нет никаких ограничений для ее использования на дачах.

Основные элементы установки

Вот вам и загородный лайт-вариант приточно-вытяжной вентиляции. Честь и хвала этим инженерам!

А как обстоят дела с вентиляцией в вашем загородном доме?

Вентиляция чердака: нужна ли она моему дому?

istockphoto.com

Поначалу идея вентиляции чердака кажется немного нелогичной: вы изолируете свой дом, чтобы уменьшить колебания температуры и сэкономить на счетах за коммунальные услуги, но вам также необходимо, чтобы свежий воздух проходил через чердак, несмотря ни на что. время года.

Вентиляция чердака основана на науке. Герметичные чердаки задерживают чрезмерное тепло и влагу, что может привести к сокращению срока службы черепицы и другим проблемам. И дополнительное тепло — это не только летняя проблема — зимой горячий воздух с чердака может растопить снег на крыше в течение дня только для того, чтобы он снова замерз, когда температура падает ночью. Это может привести к образованию наледи, которая приведет к повреждению крыши и потенциальным протечкам внутри дома.

Убедитесь, что в вашем доме есть надлежащая вентиляция чердака, но это может избавить вас от стресса и хлопот, связанных с аварийным ремонтом крыши. Вот что вам нужно знать.

Основы чердачной вентиляции

Чердачная вентиляция работает по принципу естественного подъема нагретого воздуха. Существует два основных типа вентиляционных отверстий для вентиляции чердака:

Приточные вентиляционные отверстия расположены в самой нижней части крыши под карнизом, высоко по бокам дома внутри фронтона, или в виде кровельных вентиляционных отверстий, которые устанавливается на низкой части крыши. Эти вентиляционные отверстия позволяют прохладному воздуху поступать на чердак.
Вытяжные вентиляционные отверстия , которые позволяют горячему воздуху выходить с чердака, расположены на пике крыши.

Использование этого естественного процесса, называемого пассивной вентиляцией, является наиболее распространенным способом проветривания чердака. Чтобы облегчить этот обмен теплым и холодным воздухом, общее практическое правило состоит в том, чтобы установить не менее 1 квадратного фута вентиляционного отверстия на каждые 300 квадратных футов мансардного этажа. Однако местные строительные нормы и правила различаются, поэтому обязательно уточните у строительного управления в вашем районе правила вашего сообщества.

СВЯЗАННЫЕ: Лучшие вентиляционные отверстия для дома или сарая

Не хотите делать это самостоятельно?

Получите бесплатные оценки без обязательств от лицензированных генеральных подрядчиков рядом с вами.

Найдите местных специалистов

Вентиляция чердака с потолком

istockphoto. com

Во многих домах есть место для вентиляционных отверстий в нижней части карниза, внутри так называемого потолочного перекрытия. Есть несколько вещей, которые нужно знать об этом виде вентиляции.

Вентиляционные отверстия на крыше с потолком

Вентиляционные отверстия чердака обычно устанавливаются в софите либо в виде отдельных вентиляционных отверстий, расположенных через каждые несколько футов, либо в виде одного сплошного перфорированного софита, проходящего по всей длине карниза.

Несмотря на то, что они эффективно втягивают более прохладный воздух, самая большая проблема с потолочными вентиляционными отверстиями связана с их расположением: при утеплении чердака домовладельцы могут легко, но непреднамеренно заблокировать эти вентиляционные отверстия. Заблокированные вентиляционные отверстия в потолке так же полезны, как и отсутствие вентиляционных отверстий в потолке, потому что они препятствуют свободному поступлению свежего воздуха на чердак.

Вентиляция чердака без потолков

В домах, где нет места для потолочных вентиляционных отверстий, обычно используются фронтонные вентиляционные отверстия или кровельные вентиляционные отверстия, обеспечивающие пассивную вентиляцию. Эти вентиляционные отверстия могут гармонировать с внешним видом дома или быть элементами дизайна, чтобы добавить визуальный интерес к дому. Изготовленные из дерева, алюминия или винила, эти вентиляционные отверстия обычно имеют жалюзи и доступны в различных формах — нередко можно найти ромбовидные, круглые, эллиптические и даже звездообразные и бровные вентиляционные отверстия. Другие типы вентиляционных отверстий без софита включают турбинные вентиляционные отверстия, а также вентиляционные отверстия, работающие от солнечной энергии и проводные.

Вентиляционные отверстия с двускатной крышей

Дома с двускатной крышей часто имеют вентиляционные отверстия, расположенные по обеим сторонам дома, как можно выше в пределах вершины фронтона. Будь то круглые, треугольные или прямоугольные, эти фронтонные вентиляционные отверстия могут быть окрашены в соответствии с сайдингом или отделкой, чтобы они дополняли, а не отвлекали внимание от внешнего вида дома.

Фронтонные вентиляционные отверстия особенно ценятся, поскольку они функционируют как приточные и вытяжные вентиляционные отверстия, в зависимости от направления ветра. В большинстве случаев их расположение вблизи вершины крыши позволяет рассеивать тепло через жалюзи. Когда ветер дует перпендикулярно фронтону и с достаточной скоростью, он может проникнуть через проем; однако слишком слабый ветер или ветер, дующий не прямо в вентиляционное отверстие, мало что сделает для охлаждения помещения.

СВЯЗАННЫЕ: Лучшие варианты чердачных вентиляторов

Другие воздухозаборные вентиляционные отверстия на крыше

Если конструкция дома делает невозможным установку фронтонных или потолочных вентиляционных отверстий, важно установить приточные вентиляционные отверстия в нижней части крыши. . В таких ситуациях хорошими вариантами являются вентиляционные отверстия, покрытые черепицей, или вентиляционные отверстия на краю крыши.

Обычно длинные и тонкие по форме, чтобы сливаться с черепицей, эти вентиляционные отверстия размещаются в нижней части крыши для забора воздуха и обеспечения вентиляции чердака. Поскольку оба этих типа вентиляционных отверстий встроены в черепицу, их обычно вставляют во время монтажа крыши.

Вытяжные вентиляционные отверстия

В дополнение к многоцелевым вентиляционным отверстиям, упомянутым выше, домовладельцы могут использовать один или комбинацию следующих трех типов вентиляционных отверстий для выпуска тепла, которое поднимается и удерживается внутри чердака.

Коньковые вентиляционные отверстия

istockphoto.com

Коньковые вентиляционные отверстия — это отверстия, которые проходят по всей длине крыши вдоль конька. Обычно они настолько хорошо интегрированы в крышу, что никто, кроме квалифицированного специалиста, не заметит их присутствия. Скрытые на виду и часто замаскированные специальной коньковой черепицей, коньковые вентиляционные отверстия являются особенно популярным средством вытяжной вентиляции, поскольку они не нарушают линию крыши. Монтаж данного типа чердачной вентиляции предполагает оставление зазора в обшивке по коньку и прикрытие его перфорированным форточным отверстием.

Статические вентиляционные отверстия

Поскольку они снабжены крышками для предотвращения попадания осадков — дождя, мокрого снега, града и снега, — статические вентиляционные отверстия часто выступают за линию крыши. Домовладельцы могут выбирать из множества форм и цветов вентиляционных крышек, чтобы дополнить черепицу и дизайн крыши, чтобы вентиляционные отверстия не выглядели слишком неуместно.

Турбинные вентиляционные отверстия представляют собой статические вентиляционные отверстия, которые используют ветер для питания закрытого вентилятора. Достаточно легкого ветерка, чтобы заставить лопасти вращаться и вытягивать тепло из чердака.

Какой бы тип статического люка вы ни использовали для вентиляции, важно, чтобы он располагался как можно ближе к коньку крыши. Домовладельцам, которые обеспокоены тем, что вентиляционные отверстия негативно повлияют на привлекательность дома, следует рассмотреть возможность установки вентиляционных отверстий вдоль задней стороны крыши, чтобы они были менее заметны с улицы.

Вытяжные вентиляторы с электроприводом

В отличие от статических моделей, в которых используется пассивная вентиляция, вытяжные вентиляторы с электроприводом, такие как этот вытяжной вентилятор на солнечной энергии от EcoHouse, оснащены электрическим или солнечным вентилятором, который вытягивает воздух из чердака. Стандартный вытяжной вентилятор включается, когда температура внутри чердака достигает заданного значения, и работает до тех пор, пока температура не упадет.

Хотя эти вентиляционные отверстия эффективно вытягивают тепло, они также вытягивают холодный воздух через любые утечки воздуха в потолке дома. Другими словами, вентиляционные отверстия с электроприводом могут в конечном итоге забрать часть вашего прохладного кондиционированного воздуха и выпустить его за пределы дома. Поскольку для работы вентиляционных отверстий с электроприводом требуется электричество, дополнительная энергия, которую может потреблять ваша система кондиционирования воздуха, чтобы поддерживать прохладу в вашем доме, делает их менее чем желательным вариантом, особенно если ваш чердак плохо герметизирован.

СВЯЗАННЫЕ ПО ТЕМЕ: Руководство покупателя: лучшие герметики для крыш

istockphoto.com

Кровельная вентиляция для готовых чердаков

Когда квадратные метры в большом почете, многие домовладельцы отделывают свои чердаки, чтобы получить немного дополнительной комнаты. Когда чердак становится частью дома, который необходимо обогревать и охлаждать, открытые вентиляционные отверстия на фронтонах стен и вентиляционные отверстия на крыше могут оказаться невозможными. Тем не менее, нижняя сторона крыши (обшивка и стропила) может сильно нагреваться без притока воздуха.

Лучший способ проветрить готовую мансарду – вентиляция стропил. Вентиляционные отверстия или изоляционные перегородки устанавливаются в стропильном пространстве чердака и создают узкие зазоры, которые направляют свежий воздух от вентиляционных отверстий софита к вершине крыши. Не влияя на эстетику готового чердака, эти вентиляционные отверстия позволяют свежему воздуху поступать через вентиляционные отверстия софита и проходить вдоль нижней стороны обшивки, пока он не достигнет конькового вентиляционного отверстия или может быть выведен с помощью другого типа вытяжного вентиляционного отверстия.

СВЯЗАННЫЕ: Сколько стоит утепление чердака?

Заключительные мысли

Качество воздуха в помещении, приемлемые счета за электроэнергию и долговечность вашей крыши зависят от эффективной кровельной вентиляции. Если вы давно не задумывались о вентиляционных отверстиях на крыше вашего дома, возможно, пришло время убедиться, что они работают должным образом, чтобы предотвратить накопление тепла на чердаке, избыточную влажность внутри дома и перегрузку системы отопления, вентиляции и кондиционирования воздуха. Вы должны периодически проверять, не заблокированы ли и не повреждены ли вентиляция софита, вентиляция фронтона или вытяжная вентиляция вашего дома, но также важно убедиться, что ваша крыша имеет нужное количество вентиляционных отверстий и что они расположены там, где должны быть. лучше всего принести пользу вашему дому.

Часто задаваемые вопросы о вентиляции чердака

О вентиляции чердака нужно знать многое, и каждый дом сталкивается с различными проблемами. Чтобы помочь с затянувшимися проблемами, мы ответили на некоторые из самых популярных вопросов о вентиляции чердака ниже.

В. Сколько вентиляционных отверстий на крыше мне нужно для моего дома?

Большинство экспертов говорят, что на каждые 300 квадратных футов чердака требуется один квадратный фут вентиляции. Тем не менее, если в доме нет пароизоляционного слоя, в нем может быть больше вентиляционных отверстий.

В. Что произойдет, если ваш чердак не вентилируется?

Если чердак не проветривается должным образом из-за отсутствия вентиляционных отверстий или засорения вентиляционных отверстий, зимой могут образовываться наледи, система HVAC может перегружаться, качество воздуха в помещении может ухудшиться, а обшивка крыши может начать гнить .

В. Как узнать, правильно ли вентилируется чердак?

В первую очередь необходимо проверить крышу, чтобы убедиться, что на ней установлены вентиляционные отверстия, и убедиться, что они не заблокированы и не повреждены. Даже если есть вентиляционные отверстия, если вы заметили, что потолок чердака горячий, на стропилах есть влага или зимой образуются наледи, проблема может быть.

В. Что такое софитная вентиляция?

Вентиляционное отверстие софита, расположенное под карнизом крыши, обычно является впускным вентиляционным отверстием, которое позволяет воздуху проходить вверх через конструкцию, а затем выходить через вентиляционное отверстие, расположенное выше на крыше.

В. Что такое фронтон?

Фронтонная вентиляция — это тип воздухозаборника, который появляется в домах с двускатной крышей. Фронтонные вентиляционные отверстия обычно располагаются высоко на стороне дома в пределах вершины фронтона. В зависимости от потока и направления ветра фронтонные форточки также могут выполнять функции вытяжных форточек.

Не хотите делать это сами?

Получите бесплатные оценки без обязательств от лицензированных генеральных подрядчиков рядом с вами.

Найдите местных профессионалов

6 вариантов вентиляции домов во влажном климате

Вентиляция домов в любом климате сопряжена со своими трудностями. В Дулуте, штат Миннесота, зимой очень холодная погода, что приводит к очень сухому воздуху, когда вы приносите его в помещение. В Фениксе, штат Аризона, летом очень жаркая погода, что приводит к более высоким затратам на кондиционирование воздуха. В Санта-Монике, штат Калифорния, очень мягкая погода круглый год, что приводит к тому, что окна застревают в открытом положении после каждой покраски дома. Однако вентиляция домов во влажном климате имеет особое значение.

Это влажность. Мы используем наши кондиционеры во влажном климате, чтобы поддерживать влажность в помещении на комфортном уровне, ниже 60% относительной влажности. Это отлично работает в жаркие дни, но не так хорошо в не очень жаркие дни. Затем, когда вы приносите наружный воздух, чтобы уменьшить количество воздуха других людей, которым вы повторно вдыхаете, и улучшать качество воздуха в помещении, вы также приносите много водяного пара. В жаркий день ваш кондиционер, вероятно, справится с этим. На чем-то меньшем он будет липким внутри.

То есть будет липко, если вы не поймете, как правильно вентилировать дома во влажном климате. Вот мой обратный отсчет 6 способов проветрить дом с влажным климатом. Он начинается с одного варианта, которого следует избегать, двух методов, которые допустимы, если все сделано правильно, и заканчивается тремя лучшими вариантами. (Цифры ниже неверны.)

6. Вентиляторы на вдув, на выдув или и то, и другое

Механическая вентиляция просто означает перемещение воздуха с помощью вентиляторов. Система механической вентиляции всего дома перемещает воздух между помещением и улицей, чтобы изменить воздух в доме. Самый простой способ обеспечить этот тип вентиляции — запустить вентиляторы, которые вытягивают воздух из дома, подают воздух в дом или и то, и другое.

Только вытяжная вентиляция не является хорошей идеей во влажном климате, поскольку она засасывает теплый влажный воздух в строительные конструкции, что может привести к росту плесени и повреждению от влаги. Приточная вентиляция лишь немногим лучше. Это создает в доме положительное давление, но вы выбрасываете теплый влажный наружный воздух прямо в дом. Да, вы можете умерить его, смешав с воздухом в помещении перед введением, но весь водяной пар все равно останется.

Сбалансированная система делает и то, и другое с одинаковой скоростью. На главной фотографии показана простая версия этого типа, хотя это не совсем приемлемый способ проветривания всего дома в течение длительного времени. Единственным его преимуществом является то, что он сводит к минимуму влияние давления в доме, но вы все равно подаете влажный воздух прямо в дом.

Плюсы. Дешево и просто.

Минусы. Трудно контролировать влажность в помещении.

5. Вентилятор только на приток с гигростатом

Положительное давление внутри дома лучше во влажном климате, поэтому первое усовершенствование простой системы только на притоке — система только на притоке с гигростатом. Вентилятор QuFresh от Air King и вентиляторы Broan Fresh In делают это. Он позволяет установить верхний и нижний пределы как температуры, так и влажности. Когда наружный воздух выходит за пределы установленного вами диапазона, вентилятор отключается и ждет, пока условия не улучшатся, чтобы снова начать вентиляцию. Кроме того, вы можете направить приточный воздух и сбросить его возле обратного вентиляционного отверстия, чтобы он кондиционировался и распределялся по дому.

Приточный вентилятор QFAM от Air King

Pros. Недорого и просто. Не требует подключения к кондиционеру. Лучше, чем просто вентиляторы, в контроле влажности в помещении.

Минусы. Может привести к проблемам с комфортом и плохому распределению воздуха, в зависимости от того, как поступает наружный воздух.

4. Встроенная подача центрального вентилятора

Эта система включает в себя контроллер, воздуховод, соединяющий возвратный воздуховод центрального кондиционера с наружным воздухом, и заслонку с электроприводом. Вы устанавливаете, сколько минут в час вы хотите, чтобы кондиционер подавал наружный воздух. Когда работает система отопления или охлаждения, заслонка остается открытой до тех пор, пока не достигнет предела минут в час. Если система отопления или охлаждения работает недостаточно, она включает вентилятор, открывает заслонку с электроприводом и вентилирует до тех пор, пока не будет достигнута необходимая степень вентиляции.

Контроллер AirCyler с заслонкой

Pros. Недорого.

Минусы. Может быть сложно контролировать влажность в помещении в те дни, когда кондиционер работает мало. Требуется подключение управления с обработчиком воздуха.

1. Вентиляционный осушитель для всего дома

В таких местах, как Шугарленд, Техас, Кеннер, Луизиана и Сопчоппи, Флорида, мы часто указываем вентиляционный осушитель при проектировании ОВКВ. Эти агрегаты всасывают наружный воздух, осушают его, а затем направляют сухой свежий воздух в дом. Нам нравятся осушители воздуха для всего дома серии Santa Fe Ultra*, потому что они самые эффективные, сделаны в Америке и рассчитаны на долгий срок службы. Лучший способ установить их — это иметь независимые воздуховоды, как показано ниже, но иногда мы подключаем воздуховоды к системе отопления и кондиционирования воздуха, когда не хватает места для большего количества воздуховодов.

Независимый воздуховод для вентиляционного осушителя, лучший способ вентиляции домов во влажном климате

Pros. Отличный способ контроля влажности и одновременной вентиляции. Может быть очень тихим при правильном подключении оборудования. Недорогой в эксплуатации, если выбрать высокоэффективную модель. Одна часть оборудования для вентиляции и осушения.

Минусы. Высокая начальная стоимость.

1. Вентилятор с рекуперацией энергии с дополнительным осушением

Вентилятор с рекуперацией энергии (технически энтальпийный) (ERV) имеет два воздушных потока, которые обмениваются теплом и влагой в капиллярной сердцевине. Воздушные потоки не смешиваются, но позволяют более теплому воздуху отдавать большую часть своего тепла более холодному воздуху, а более влажному воздуху отдавать значительную часть своей влаги более сухому воздуху. Таким образом, вы не просто отправляете свой дорогой воздух на улицу, не экономя часть своих инвестиций. Однако распространено заблуждение, что ERV снижает влажность в доме. Это не так. ERV не является осушителем. Это действительно увеличивает влажность дома. Это просто добавляет меньше, чем вы получили бы без восстановления в ERV. Через год у меня дома будет такая система, так как я устанавливаю Zehnder ERV и осушитель воздуха Santa Fe Ultra. *

Вентилятор с рекуперацией энергии (ERV) удаляет спертый воздух из дома и подает наружный воздух

Pros. Вентиляция происходит с обменом энергии и влаги, что снижает эксплуатационные расходы на вентиляцию. Отличный контроль влажности.

Минусы. Высокая начальная стоимость. Две единицы механического оборудования.

1. Кондиционирующий ERV

Еще один отличный способ вентиляции домов во влажном климате — это так называемый кондиционирующий ERV. CERV2 производится компанией Build Equinox, и их основное внимание уделяется качеству воздуха в помещении. Аналогичную систему производит Minotair. Это оборудование похоже на ERV с тепловым насосом, но у него нет капиллярного сердечника ERV. Он подает наружный воздух, отводит воздух из помещения, при необходимости немного нагревает или охлаждает, осушает, фильтрует и рециркулирует. Подробнее об этом читайте в моей статье о безнаказанном проветривании.

Вентилятор с тепловым насосом CERV-2 от Build Equinox

Pros. Превосходный контроль влажности и качества воздуха в помещении. Хорошо спроектированное оборудование.

Минусы. Высокая начальная стоимость. Комплексное оборудование.

Вентиляция домов во влажном климате является сложной задачей. Самой большой проблемой является влажность, поэтому любая система вентиляции, которая не включает осушение, может привести к проблемам с комфортом и качеством воздуха в помещении. Последние три из шести вышеперечисленных вариантов являются лучшими, и все они включают способ осушения воздуха.

Эллисон Бейлз из Атланты, штат Джорджия, спикер, писатель, консультант по строительным наукам и основатель Energy Vanguard. Он имеет докторскую степень по физике и ведет блог Energy Vanguard. Он также пишет книгу по строительной науке. Вы можете следить за ним в Твиттере по адресу @EnergyVanguard .

Похожие статьи

Вентилятор с рекуперацией энергии НЕ является осушителем

Нам нужна более высокая скорость вентиляции.
