Токарный станок из дрели – делаем простейшее устройство своими руками

Как изготовить токарный станок из дрели своими руками + чертежи и видео. О токарных станках в гараже или на дачном участке мечтает, наверное, любой мастер, но далеко не каждый человек может позволить себе подобное оборудование.

По большей части это связано не только со стоимостью, но еще и с размерами. Если появляется необходимость вытачивать заготовку из древесины, то заменить полноразмерный прибор в состоянии токарный станок из дрели, который сделан своими руками.

Сооружение подобного устройства не займет много времени, но самое важное то, что такое устройство сможет в полной мере заменить дорогостоящее оборудование для деревообработки.

Содержание:

1 Токарный станок – это что, и возможно его сделать собственноручно
2 Выбор материалов для создания устройства
3 Как быстро сделать токарный стан по дереву
4 Делает токарный станок из дрели по металлу
5 Как увеличить функционал устройства

Токарный станок – это что, и возможно его сделать собственноручно

Перед тем, как делать устройство, следует для начала рассмотреть заводской токарный стан, а также его конструкцию.

Заводские устройства основываются на следующих элементах:
Основание (станина).
Задняя и передняя бабка.
Суппорт (также его называют еще как подручник).

Далее предлагаем подробнее разобраться с тем, для чего требуются такие элементы, чтобы вы имели полное представление о том, что вам потребуется для создания самодельного станка токарного типа из дрели.

Основание – это устройство, которое соединяет составные детали приспособления, причем станина нужна для того, чтобы все оборудование было устойчивым. Если речь идет о заводском станке, то на нем основание неподвижное, монолитное, потому что общий вес устройства очень большой.
Передняя бабка (опора) – является частью устройства, которая нужна для крепления и совершения движений вращательного характера внутри заготовки. Говоря проще, передней бабкой является крепление, которое стоит перпендикулярно основанию, и на заводском станке к передней опоре следует прикрепить приводной механизм, благодаря которому и получается вращение заготовки. Для этого на фиксаторе есть специальная конструкция для того, чтобы центрировать заготовку, а также приводит ее в движение.
с, которая отвечает не только за свободное вращение и центрирование, но еще и за то, чтобы регулировать длину, чтоб зависит от размера заготовки. Подвижный вал задней опоры центрирован с приводным валом первой опоры.
Суппорт – это же и подручник, который требуется для обработки заготовки. Он смещается аккурат по станине, и это дает возможность создавать равномерное обрабатывание вращающейся детали, которая зафиксирована на передней и задней опоре. Благодаря суппорту токарь может перемещать режущий инструмент ручного типа в виде стамески по всей заготовке.

Если же промежуток между упором для резцов и деталью, которую обрабатывают, будет большим, то в процессе инструмент резки (стамеска) может быть выдернута из рук. Чтобы такого не случилось, следует при сооружении токарного станка учитывать подвижность суппорта в каждом направлении. Зная, как изготовлен заводской токарный стан для обрабатывания древесины, следует действовать и начать изготовление аналогичного устройства из электрической дрели.

Выбор материалов для создания устройства

Очень часто среди домашних мастеров есть такие, которые стараются сделать самостоятельно токарный станок из электрической дрели. Процесс изготовления совсем несложный, и для достижения нужного результата потребуется взять все нужные материалы, чтобы подготовить их заранее.

Для изготовления токарного станка по дереву из дрели вам нужны будут такие расходники и инструменты:
Электрическая дрель – она будет служить в качестве привода, и ее следует сразу же прикрепить к стенке передней опоры. Для закрепления материала обработки в патроне дрели, вам потребуется сделать особое крепление в виде трезубца.
Для создания станины используйте ДСП, верстак или доску, на которой планируете делать оборудование. Станина может быть сделана из стали, что будет положительно отражаться на надежности сделанного своими руками устройства, но при этом усложняет процесс создания прибора.

Задняя и передняя опора должна быть сделана из брусьев, железных уголков или брусьев. От того, какие именно материалы вы будете использовать, будет зависеть и прочность, и надежность устройства.
Суппорт тоже можно будет сделать из досок и брусков, причем из них следует создать элемент в виде буквы «Т». Если основание выполнено из металла, то и суппорт лучше всего сделать из того же материала, и при этом обязательно стоит учесть главное требование – механизм должен быть подвижным по всех направлениях.

Обратите внимание, что не рекомендуется для изготовления токарного стана брать за основу пластик, потому что подобная самоделка будет очень ненадежной, и в любой момент обработки заготовка может выскочить из фиксаторов.

При производстве станка может использовать деревообрабатывающие материалы, но при этом стоит отдавать себе отчет в том, что на подобных устройствах вы сможете выполнять обработку лишь небольших деталей и заготовок, к примеру, делать рукоятки для ножей, ручки для мебели и прочее. Если вам требуется надежный санок, который вы планируете очень часто использовать, то стоит один раз потратиться и сделать из металла.

Как быстро сделать токарный стан по дереву

Сделать полноценный токарный стан из электродрели не получится, потому что для мощного оборудования нужен не менее мощный электрический привод. Сделать миниатюрный токарный станок из дрели несложно, и для этого не потребуется много затрат и усилий.

В качестве станины, т.е. основы, возьмите верстак, на который будет установлена ваша электрическая дрель. Станок по дереву почти готов, и осталось лишь сделать заднюю опору для закрепления заготовки, и окончить процесс обустройство суппорта. Задняя опора обязательно должна быть подвижной, и по этой причине в станине следует предусматривать обустройство направляющих.

Начать изготовление домашнего токарного станка следует с того, что вы подготовите чертежи. Именно это и поможет вам рассчитать точные размеры устройства, а еще подобрать требуемые материалы. Изготавливать переднюю опору даже не нужно будет, потому что ее роль будет играть патрон электрической дрели с зафиксированным элементом (трезубец). Чтобы закрепить дрель и сделать ее неподвижной, потребуется использовать хомуты и струбцину. Хомутом прикрепите цилиндрическую часть, а при помощи струбцины следует зафиксировать рукоять, которая будет исключать возможность проворачивания инструмента.

Принцип создания самодельного оборудования подразумевает, что вы выполните следующие действия:

До того, как вы прикрепите дрель к верстаку, следует выполнить монтаж проставкок, которыми будет регулироваться расстояние от столешницы до патрона, и именно оно будет характеризовать размер обрабатываемой заготовки. В качестве проставки используйте доски соответствующей длины и ширины, которые будут установлены под электрический инструмент.
Для создания задней опоры используйте брусья из древесины, причем в их конструкцию должен быть прикреплен винт с возможность регулировки, и у него должен быть наконечник конусообразной формы.
Для изготовления подручника потребуется использовать бруски из дерева, к которым будет прикреплена рейка. Длина последней должна быть равна расстоянию между задней и передней опорой.

Предусматривать подключение кнопки для приведения устройства в работу. Для этого предлагаем выводить контакты на новую кнопку или выполнить блокировку штатного нажима в режиме включения, а запускать прибор путем вставки штепсельной вилки в розеточный разъем.

Чертежи для токарного станка из дрели своими руками очень важны. Также при создании станка уделяйте особое внимание фиксированию заготовки из древесины. На передней опоре в роли крепления будет использован трезубец, и его можно даже сделать из старых сверл. Для этого приварите два концевика цилиндрической формы к сверлу, и они должны быть расположены на одинаковом расстоянии друг от друга. Более того, выступы должны быть расположены в один ряд. Чтобы не делать самостоятельно трезубец, можно использовать пику для перфоратора и просто срезать с нее хвостовик. Выступы на насадке требуются для того, чтобы патрон, который движется, приводил заготовку в движение.

Также уделите внимание задней опоре, потому что от того, насколько у вас качественный второй фиксатор, будет зависеть безопасность применения установки. В качестве опоры сзади подойдет патрон от дрели/шуруповерта, в который нужно вставить и закрепить насадку конической формы. Использовать в конструкции задней опоры трезубец не стоит, потому что она нужна лишь для фиксации материала.

Обратите внимание, что задняя бабка должна быть неподвижной, и поэтому такой момент следует предусмотреть еще при проектировании и подготовке чертежа. Подвижность задней опоры требуется для того, чтобы регулировать силу прижимания детали обработки, а также возможности вставки заготовок разных размеров.

Делает токарный станок из дрели по металлу

Со станков из дрели для древесины все куда проще, чем с изготовлением аналогичного устройства, но для работ по металлу. Если запланировали сделать из дрели станок для металлообработки, то следует понимать тот факт, что мощности двигателя электрического инструмента будет недостаточно. Двигатель постоянно будет перегружен, и поэтому долго инструмент при длительном использовании самодельного оборудования не протянет.

Токарный станок по металлу следует делать только из металла. Кстати, в плане конструктивных особенностей, агрегат по дереву очень похож на станок по металлу, и отличие лишь в том, что токарный станок по металлу имеет подручник с закрепленным ножом. В станке по дереву роль резака играет стамеска, которую держит в руках токарь.

Если вы решились сделать токарный станок из дрели для обработки заготовки из металла, то обрабатывать можно лишь детали из мягких вводов стали, т.

е. из меди, бронзы или алюминия. Использование в конструкции станка дрели регламентируется – нужен исключительно мощный и профессиональный электрический инструмент. Бытовые дрели не подойдут в качестве приводных устройств для создания токарных станков (по металлу и древесине), потому что так они быстро выйдут из строя.

Полезный совет! При изготовлении самодельного токарного станка следует особое внимание уделять не внешнему виду конструкции, а надежности устройств крепления. Опасность оборудования заключается в том, что вращающаяся заготовка способна вылететь из фиксаторов и попасть в мастера. Чтобы не было травм, работать следует не только в защитнах очках, но и в каске.

Как увеличить функционал устройства

Сделанный своими руками токарный станок из дрели используется и для обработки заготовок, и для проведения других манипуляций (окрашивание, а также перемотка трансформаторов и двигателей). К такому станку нужно будет купить заводской набор приспособлений для обработки, и с таким оборудованием вы уже сможете выполнять разную обработку материалов.

Преимущество такого устройства в том, то для его создания требуется вкладывать минимальное количество затрат и вложений, а вот проявить смекалку будет очень полезно. И подводя итог, отметим тот факт, что простой токарный станок для обработки древесины может сделать каждый человек, у которого есть дрель.

При необходимости инструмент всегда можно извлечь, и использовать по прямому назначению. Пошаговая инструкция по созданию простого станка из электрической дрели представлена на видео ниже, и за 10 минут вы увидите весь процесс от и до. Такой вариант уместен к использованию, но при использовании следует соблюдать технику безопасности.

видео инструкция как сделать самому

Порой дома требуется деталь вроде бы простая, но в магазине подходящей нет. Делать вручную долго, да и качество будет не то. Совсем беда, если необходимо изготовить несколько одинаковых изделий. В подобном случае хорошим подспорьем домашнему мастеру будет токарный станок из дрели, собранный своими руками. Главное преимущество устройств — универсальность. Мы расширяем область применения имеющегося инструмента. При том, что прежние его возможности никуда не деваются. Описание последовательности изготовления токарного станка своими силами является темой настоящей статьи.

Оглавление:

Элементы устройства
Требуемое оборудование и расходники
Инструкция по сборке
Рекомендации и видео уроки

Общие принципы работы

Схему самодельного токарного оборудования найти не проблема. Интернет ими пестрит, как чертежами и руководствами по эксплуатации. Но сделать станок, не представляя пусть в общих чертах принципа его работы, получится вряд ли. Усилие вращения нашего самодельного станка обеспечивает обычная электрическая дрель.

Поскольку для работы надо иметь свободные руки, ее необходимо как-то закрепить, соединив при этом с обрабатываемой деталью. Подобная схема давно реализована в токарном станке по дереву. Его мы и возьмем за основу нашего проекта.

Основные элементы устройства:

1. Станина — основа, на которой собраны остальные узлы. Ее размеры зависят от предполагаемых задач. В большинстве случаев достаточно длины 50-60 см. Для чего хватит основания около метра.

2. Передняя бабка подает на деталь усилие вращения. В нашем случае, это просто хомут, зажим, позволяющий надежно закрепить дрель, в патрон которой мы вставим заготовку из дерева, либо устройство для ее крепления.

Более сложный самодельный токарный аппарат предполагает наличие особого узла, позволяющего изменять скорость вращения. Его основа два подшипника, на которых установлен шпиндель. С одной стороны на нем закреплен шкив, с другой устройство для крепления заготовки. Передача вращения происходит с помощью приводного ремня плоской либо клиновидной формы. Подобное приспособление своими силами не сделать. Если вы в дальнейшем захотите усовершенствовать технологию обработки древесины на своем станке, шкивы, шпиндель и ремни придется заказывать и покупать.

3. Задняя бабка. Обеспечивает фиксацию обрабатываемой заготовки в нашем самодельном станке. Ее задача поддерживать деталь, давая ей свободно вращаться, но надежно предохраняя от сдвига в сторону. Задняя бабка должна свободно перемещаться вдоль по основанию и надежно фиксироваться в любом месте.

4. Суппорт или как еще называют это приспособление — подручник. В процессе работы на него опираются резцы (стамески).

5. Подручник перемещается перпендикулярно оси вращения заготовки и способен поворачиваться на угол 40-45 градусов.

Инструменты, оборудование и расходные

Переходим к сбору инструментов, с помощью которых нам предстоит соорудить станок для токарных работ своими руками.

Набор самый простой, не требующий инструкции:

метчик для нарезки резьбы М12, с держателем;
ножовка по металлу с запасными полотнами, или небольшая «болгарка» с диском на 125-150 мм.
ножовка по дереву с мелким зубом, еще лучше электролобзик;
широкая стамеска;
наждачная бумага с зерном средней крупности 20-25Н;
угольник столярный;
ключи гаечные, отвертка крестовая и индикаторная эл. монтажная, нож с выдвижным лезвием;
тиски слесарные, средние;
линейка или складной метр, плотницкий карандаш.

Самое сложное устройство из тех, что необходимо: электрическое точило. Если его нет, договоритесь с кем-нибудь, чтобы пустили самому поработать на полчаса-час. Поскольку дрель у нас имеется, запасемся сверлами по металлу диаметром 4; 7; 11 и 12 мм по дереву.

Приступаем к работе. Материалы

Мы будем создавать самый простой мини-станок с прямой передачей вращения патрона дрели на заготовку. Сделав его своими силами, вы сможете перейти к более сложным моделям.

Сначала заготовим древесину. Для основания берем сухую доску метровой длины, 50х300 мм. На заднюю и переднюю бабки запасем брус из дерева сечением 60х60 мм или немного больше. Для устройства суппорта хватит дощечки шириной 6-8 см толщиной 20 мм. Лучше всего использовать дуб. В крайнем случае, подойдет древесина березы или сосны.

Кроме этого понадобятся:

Пяток болтов М10 мм, шайбы, (в том числе Гровера) и гайки, шурупы по дереву.
Длинный (25-30 см) болт или шпилька с резьбой М12.
30 см стальной полоски 1,5-2,0 мм толщиной, шириной 3-5 см и кусок резины от старой камеры. Из этого сделаем хомут для крепления дрели.
Еще одна полоса стали шириной 3-5 см длиной 15-20 см и толщиной 4-5 мм, для подручника (суппорта).
Кольцевая фреза для дерева и гипсокартона в виде чашечки, диаметром 15-20 мм.
Отрезок швеллера приблизительно 10 см, высотой 65-80 мм ( номер 6,5 или . Этот профиль имеет толщину металла порядка 4,5 мм, а размер полок около 4 см.
Кнопочный выключатель на два положения. Мощность его должна соответствовать дрели, используемой в качестве привода.
Розетка, вилка и пару метров гибкого кабеля с двойной изоляцией и двумя медными жилами сечением 2,5 мм2.

Заготовка металлических деталей и узлов

Прежде всего, нарисуем схему, а лучше чертежи будущего станка из дрели. С указанием хотя бы общих габаритов и основных деталей. После переходим к изготовлению узлов для крепления обрабатываемой в нашем приспособлении заготовки.

Инструкция по изготовлению:

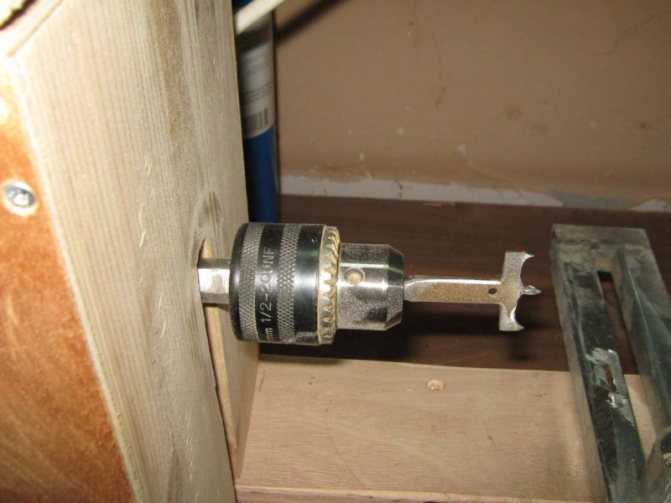

Рассверливаем отверстие в днище кольцевой фрезы под болт М10. Его головку обтачиваем в виде призмы с пропилом посредине, так чтобы образовалась пара зубцов.
Вставляем болт в отверстие фрезы, затем одеваем большую (4-8 см диаметром) шайбу, гровер и зажимаем гайкой.
Для устройства пиноли (подвижная часть задней бабки) используем длинный штифт с резьбой на М12. Головку затачиваем в виде конуса.
Надеваем шайбу, зажимаем гайкой с гровером. Это будет центровка, для упора в торец обрабатываемой детали из дерева.
У наружного края полок швеллера сверлим соосные отверстия.
Нарезаем в них резьбу, и вкручиваем пиноль, куда предварительно наденем гайку. Вращаясь, шток, сможет выдвигаться на нужное расстояние и фиксироваться в этом положении.
В стенке швеллера с пинолем сверлим четыре отверстия под шурупы.

Из стальной полосы сгибаем хомут. Сверлим несколько маленьких отверстий под шурупы для крепления его к передней бабке и одно большое, для зажимного болта.

Сборка станка и установка бабок

Используя чертежи и настоящее описание, собираем наши заготовки, в единый агрегат:

Первым делом крепим на конце станины отрезок бруса длиной 20 см, располагая его вдоль. Это будет основа передней бабки. Для ее крепления используем болты М10. Лишние концы обрезаем.

Самонарезающими шурупами крепим к брусу хомут для дрели. Вставляем зажимной болт.
Заготавливаем брус длиной 15 см под заднюю бабку. Сверлим поперек него сквозное отверстие.
Поскольку задняя бабка должна быть подвижной, прорезаем в станине сквозной продольный паз. Для этого используем лобзик, либо сверла и стамеску: бурим ряд отверстий и убираем дерево между ними, зачищаем паз наждачной бумагой.
Снизу брус задней бабки подгоняем по форме продольного паза основы. Делаем выступ, который должен свободно по нему двигаться, не давая всему узлу проворачиваться на штифте с гайкой.
Зажимаем заднюю бабку болтом с шайбами и гайкой.

Технология перемещения конструкции проста: ослабив гайку, двигаем деревянный брус вдоль станины, зажав — надежно фиксируем.

Вставляем в хомут дрель. Чтобы не повредить, подкладываем лист резины. Зажимаем.
Ориентируясь по оси вращения дрели, саморезами крепим к брусу задней бабки швеллер, куда вкручена шпилька с центрирующим конусом.

Подручник (суппорт)

Подручник для опирания резцов дает опору стамеске в любом месте обрабатываемой детали. Для этого его крепление должно позволят перемещение как перпендикулярно оси вращения, так и вдоль. Все это получится сделать своими силами, если следовать дальнейшему руководству:

Берем заготовленную ранее дощечку, болтом М10 крепим к ней брусок. К нему в свою очередь, шурупами привинчиваем стальную пластину упора.

Если взглянуть сбоку конструкция напоминает букву «П», положенную на бок. Единственно, верхняя «нога» гораздо короче нижней.

В дощечке прорезаем продольный паз, так как мы это делали в станине. Болтом и гайкой крепим ее поверх паза, прокладывая шайбу и гровер.

Схема такая же, как у задней бабки: ближе или дальше к заготовке суппорт движется по пазу и фиксируется болтом. При необходимости поворота осью служит болт крепления бруска к дощечке.

Поставим станок из дрели на ножки из бруса по краям. Это необходимо, чтобы головки крепления задней бабки и подручника могли свободно двигаться.

Последний элемент, который придется сделать самому — электрическая часть. Рядом с задней бабкой крепим к телу станка розетку, и через выключатель подсоединяем к ней кабель с вилкой. Зафиксировав пускатель дрели боковой кнопкой, втыкаем ее шнур в розетку. Теперь, чтобы запустить наш самодельный станок достаточно щелкнуть выключателем.

Как все это работает

Небольшая инструкция, чтобы лучше разобраться в устройстве станка из дрели:

Чтобы заготовка не проворачивалась, упираем один торец детали в зубцы фрезы закрепленной в патроне дрели.
Подводим заднюю бабку вплотную к противоположному концу заготовки. Фиксируем ее к станине. Затем выдвигаем шпильку, вращая ее по резьбе. Прижимаем деталь центрирующим конусом, затягиваем пиноль гайкой.
Подводим подручник с минимальным зазором к древесине. Фиксируем, зажимая гайку.
Включаем станок.
Резец (стамеску) опускаем на суппорт, режущий конец подводим к дереву, начинаем работу.

Выточенную деталь снимаем со станка, отпустив заднюю бабку. При необходимости обрезаем торцы. Если требует технология — обрабатываем древесину олифой или морилкой.

Заключительные рекомендации и подборка видео инструкций

После окончательной подгонки всех элементов станок желательно снова разобрать. Затем зачистить шкуркой выступы и углы, окрасить горячей олифой. Металлические детали покрыть битумным лаком. Для удобства фиксации задней бабки и подручника вместо обычных гаек лучше подойдут барашковые. Этот же вариант применим и для хомута, удерживающего дрель. Разумеется, особо сложную деталь самодельным токарным агрегатом не сделать, но в домашнем хозяйстве такого обычно и не требуется.

Как сделать самодельный токарный станок?

Промышленность

Факт проверен

С. Дау

Дата последнего изменения: 27 октября 2022 г.

Токарный станок — это инструмент или машина, которая используется для резки, сверления, шлифования, накатки металлических, деревянных, резиновых или пластиковых деталей, чтобы сделать из них симметричный объект. Короче говоря, токарный станок используется для придания формы керамике, дереву, металлу, пластмассе, резине и т. д. На токарном станке можно изготовить многие вещи, такие как основания ламп, алюминиевые кастрюли, летучие мыши, ножки стола, музыкальные инструменты, чашки, кубки, тарелки, миски, вазы, подсвечники и так далее.

Существует множество видов токарных станков: металлообрабатывающий, деревообрабатывающий, стекольный, токарно-карусельный, декоративно-токарный и т. д. Собрать токарный станок в домашних условиях можно, выполнив несколько простых действий. Для изготовления самодельного токарного станка потребуются некоторые вещи, такие как ручная дрель, металл для сверления, стальной штифт, опорные подшипники, сосновая доска, шурупы, сварочное долото, а также гайки и болты.

Чтобы начать делать самодельный токарный станок, первым делом нужно вырезать кусок металла и приварить его к верхней части стального металлического стержня. На эту толстую металлическую основу необходимо прикрепить деталь для точения по дереву. Для этого наметьте центральную точку металлической пластины и отметьте ее, что легко сделать, отмерив от одного угла до одной диагонали от него, а затем повторите это для двух других сторон. Метка, которая пересекает середину стали, будет точным центром. Теперь просверлите отверстия в этой основной металлической пластине вокруг центра. Затем закрепите его так, чтобы деревянную часть можно было прикрепить к этой основной металлической пластине.

Используйте четыре винта и пропустите их через отверстия в основной металлической пластине и детали для обработки дерева, которую будет обтачивать этот самодельный токарный станок. Теперь прикрепите опорный подшипник к сосновой доске, соблюдая разумное расстояние между ними. Вал токарного станка во время использования поддерживается опорными подшипниками, чтобы поддерживать его уровень. Пропустите конец вала и металлическую опорную пластину через опорные подшипники. Прикрепите вал к дрели, а затем включите дрель.

Таким образом все части соединяются друг с другом. Когда дрель включена, опорные подшипники позволяют валу вращаться, который, в свою очередь, вращает металлическую опорную плиту станка. Чтобы выточить деревянную заготовку на этом самодельном токарном станке, ее необходимо прикрепить к металлической опорной плите станка четырьмя прочными винтами. Винты должны быть вставлены в просверленное отверстие и затянуты. Этот самодельный токарный станок теперь готов точить деревянные детали и придавать им любую форму.

Что такое токарный станок и как он работает

Сегодня мы собираемся ответить на популярный вопрос по механической обработке:

Что такое токарный станок?

Если вы подумываете о работе на токарном станке и хотите узнать больше о том, что делает этот инструмент, вы обратились по адресу. Вот некоторые основы токарного станка, которые помогут вам понять, что это такое, как он работает и почему он может быть полезен в вашем следующем проекте:

1. Токарный станок 101: Что такое токарный станок?

Токарный станок — это обрабатывающий инструмент, который используется в основном для обработки металла или дерева. Он работает путем вращения заготовки вокруг неподвижного режущего инструмента. Основное применение — удаление ненужных частей материала, оставляя после себя заготовку красивой формы.

Существует множество типов токарных станков, предназначенных для обработки различных материалов и технологий. Здесь, в All Metals Fabricating, у нас есть четыре различных типа токарных станков, в том числе токарный станок с инструментами для работы в многозадачном режиме.

Люди использовали токарные станки для изготовления деталей для других механизмов, а также специальных предметов, таких как чаши и музыкальные инструменты. Независимо от типа и функции, все они работают с использованием этого основного удерживающего и вращающегося механизма.

2. Детали токарного станка

Основными частями токарного станка являются станина, передняя бабка, задняя бабка, шпиндели, подручник и двигатель. Вот как это работает:

Станина удерживает все вместе

Все части токарного станка прикреплены к станине. Это формирует основу токарного станка и является одним из факторов, определяющих размер детали. То есть расстояние от основного шпинделя до станины подскажет вам предел максимального диаметра.

Правильная ориентация

Передняя бабка должна быть слева, а задняя — справа. Если вы видите обратное, проверьте и убедитесь, что вы не стоите не с той стороны станка.

Передняя бабка — это место, где происходит основное действие. Здесь мощность двигателя передается на заготовку. Частью его назначения является удержание основного шпинделя, так что вы должны увидеть и этот шпиндель здесь.

Двигатель можно найти на нижней стороне станины станка, слева возле передней бабки. Часто это какой-то тип электродвигателя, но токарный станок может иметь и гидравлический двигатель.

Регулируемые детали

Подручник можно отрегулировать по высоте и повороту, но по соображениям безопасности это следует делать только при выключенном станке. После того, как вы ослабите его для регулировки, дважды проверьте, чтобы убедиться, что он снова затянут, прежде чем продолжить.

Задняя бабка также регулируется, и вы, вероятно, сможете полностью ее снять. Как и в случае с подручником, вы никогда не должны выполнять эти регулировки во время работы токарного станка. Подробнее об этом читайте в разделе «Безопасность токарного станка» этого поста.

Насадки и аксессуары

Шпиндели, включая вращающийся главный шпиндель, удерживающий заготовку, могут быть оснащены различными насадками и принадлежностями. Чтобы учесть эти фитинги, главный шпиндель часто является полым и имеет резьбу снаружи.

Некоторые полезные насадки для главного шпинделя включают центры, патроны и планшайбы. Вы можете использовать их, чтобы расположить заготовку и удерживать ее на месте.

3. Кто должен использовать токарный станок?

Токарные станки, известные как «матери обрабатывающих инструментов», могут использоваться для самых разных целей. К ним относятся формование, сверление, шлифование, накатка, токарная обработка, резка и деформация. Такую универсальность инструмента трудно превзойти, и именно поэтому так много рабочих по металлу и дереву полагаются на токарные станки в качестве основы своей работы.

Если вам нужен прецизионный инструмент для резки и формовки, токарный станок может идеально подойти для вашего проекта. Токарные станки хороши для команд, которым требуется универсальное оборудование, способное выполнять работу нескольких инструментов.

4. Безопасность токарного станка

Вы должны освоиться с токарным станком, если хотите хорошо им пользоваться, но не слишком.

Вы знаете момент, когда вы используете машину, выполняете какое-то повторяющееся движение, и ваш мозг медленно переключается на автопилот? Как вы, возможно, знаете из опыта, именно в такие моменты случаются ошибки.

Эти руководства по технике безопасности для токарных станков от Университета Пердью и Университета Западной Вирджинии содержат важные сведения, на которые следует обратить внимание:

Носите правильное снаряжение

Если вы работаете в механическом цехе, вы уже должны носить защитные очки с боковой защитой или, возможно, даже защитную маску. Если нет, то правильное время для снаряжения — до токарной операции.

Соберите волосы, если они длинные, и закатайте длинные рукава. Никогда не надевайте перчатки, кольца или часы при работе на токарном станке. Если какой-либо из этих предметов попадет в сверло или шпиндель, вы быстро окажетесь в смертельной ситуации.

Проверка щитков и ограждений

Перед началом использования станка убедитесь, что все находится на своих местах. Если что-то выглядит не так, четко обозначьте это, прежде чем покинуть это место. Вы можете написать что-то вроде «Не работает». Вы же не хотите, чтобы кто-нибудь, пришедший после вас, столкнулся с проблемами, которые вы могли бы предотвратить.

Держите инструменты острыми

Тупые и поврежденные токарные инструменты не только неэффективны, но и опасны в использовании. Пометьте и зафиксируйте, прежде чем двигаться вперед.

Выключите питание перед регулировкой

Никогда не регулируйте токарный станок во время его работы. Если вы заметили что-то, что хотите переместить, подождите, пока токарный станок полностью не выключится, прежде чем делать это. Аналогичным образом, если вам необходимо выполнить какое-либо техническое обслуживание токарного станка, вы должны заранее полностью отключить источник питания.

Партнерство с опытным механическим цехом

Самым большим преимуществом, когда речь идет о безопасности токарного станка, является то, что нелегко исправить: опыт и навыки. Если вы обнаружите, что вам не хватает собственных отбивных, не волнуйтесь.
