Сборочный стол для сварки своими руками: Сборочный стол для сварки

Содержание

как сделать фиксирующее приспособление своими руками?

Во время сварки металлических конструкций наиболее затратной частью является не процедура соединения материалов, а подготовительный этап, жесткая фиксация заготовок и т. п. Стол сварочный – незаменимый атрибут производства качественных сварочных соединений, посредством которых выполняется жесткое крепление материалов, которые подлежат скреплению.

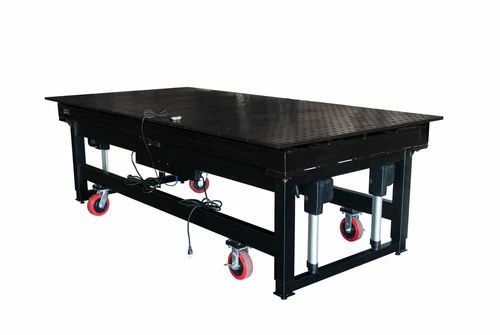

Производственные столы для сварки

Довольно часто в продаже можно встретить стол для сварочно-сборочных работ, выполненный из наборов специальных пластин. Популярность оправдана тем, что такой стол для выполнения сварочных работ имеет ряд неоспоримых преимуществ. В зависимости от применяемых при производстве сварочно-сборочных приспособлений сварочный стол может отличаться некоторыми характеристиками.

Достоинства:

Сварочно-сборочный инструмент для крепления деталей легкий;
По всей поверхности сварочно-сборочного стола нанесена система координат X/Y, благодаря чему достигается более точное позиционирование металлической заготовки;
Максимально допустимая нагрузка на рейку, выполненную из серого чугуна, составляет полторы тонны;
Определенная часть пластин может быть удалена, после чего переустановлена за пределами фиксирующего устройства, тем самым увеличив рабочую площадь;
Наборные пластины позволяют снизить стоимость самого сварочно-сборочного приспособления;

Точность позиционирования наборных пластин составляет 0,05 миллиметров;
Изменения высоты подъема сварочно-сборочного приспособления позволяет достичь большего удобства во время работ;
Простая замена пластины в случае выхода из строя одной из них;
Снижение сроков производства и поставки сварочно-сборочных устройств путем наличия пластин.

Однако в случае неимения определенной суммы средств вполне возможно изготовить стол для качественных сварочных работ самостоятельно. Если Вы решили своими силами обуздать сварочное ремесло, одной из первоочередных задач должно быть обеспечение специального оборудования, в том числе стол для соединительных работ, который можно сделать своими руками.

Сварочно-сборочное приспособление своими руками

Своими руками изготовить стол для выполнения сварочных работ – практически идеальное решение для тех людей, которые не располагают нужной суммой средств, либо желают реализовать устройство своими руками, получив при этом удовольствие. В таком случае понадобится позаботиться о материалах.

Металлический стол предпочтительнее деревянного, поскольку последний вариант предполагает потенциальную опасность во время проведения сварочных работ. К тому же металлический стол для сварочных работ лучше в плане удобства заземления. Рассмотрим процедурные тонкости изготовления сварочно-сборочного устройства своими руками, а также материалы, которые понадобятся для осуществления анной задачи.

Какие материалы пригодятся?

Первым делом для удобства выполнения сварочных работ понадобятся металлические пластины – основное материал для сварочно-сборочного приспособления. Всего подобных пластин понадобится две штуки размерами 445х750х3 мм. Но будет последовательны, и разберем всё по порядку.

Инструменты и мат материалы:

Уголки длинной 46 см., обрезанные под углом 45 гр. – 4 штуки размерами 25х25х3;

Уголки длиной 76 сантиметров, обрезанные под 45 градусов – 4 единицы размерами 25х25х3;
Уголки для ножек длиной 91,5 сантиметр – 4 штуки размерами 32х32х3;
Опоры колесные с наличием резьбы, а также гайки – 4 единицы;
Шайбы стопорные, предназначенные для опор колес – 4 единицы;
Соединительные гайки – 4 штуки;
Труба длиной 7,5 см. , диаметром 3 см.;
Сварочный аппарат, расходные материалы;
Струбцины С-образные – 3 единицы;
Угольник столярный и обыкновенный;
Рулетка, кусачки – по необходимости;
Пила по металлу.

Порядок сборки

Рисунок наглядно показывает, как собирать стол для качественных соединительных работ своими руками, и какие материалы пригодятся. Таким образом, можно приступать к сборке самого одного из главных фиксирующих приспособлений.

Порядок действий:

Свариваем полки с рамами для столешниц. С этой целью совмещаем торцы уголков 76 и 46 сантиметров, после чего соединяем их в 45 гр. вниз;
Проверьте, чтобы угол соединения являлся прямым;
Вторая рама собирается своими руками идентичным методом;
Обе части соединяются прихваточными швами;
Теперь нужно приварить столешницу к приготовленной раме, используя для этой цели одну из металлических пластин. К пластине металл прикладываем раму;
Стоит отметить, что перед изготовлением шва, рекомендуется слегка прихватить материал, поскольку так столешница не будет деформироваться в процессе сварочных работ;
Вторая полка проваривается таким же образом;
Следующее, что потребуется, — приваривание ножек к приспособлению под углом 90 градусов, прижимающихся струбциной;
Далее необходимо своими руками установить и зафиксировать вторую полку, при этом расстояние между двумя полками может составлять примерно 71 сантиметр;

таким образом, все детали устройства фиксируются прихваточным швов, после чего свариваются окончательно, при этом толщина шва равняется 2,5 сантиметра;
Остальные ножки привариваются к приспособлениям. Таким же образом;
Как только ножки присоединены, можно браться за установку колесных опор;
Далее необходимо приварить держатель для горелки, в качестве которого послужить труба длиной 7,5 сантиметра, диаметром 3 сантиметра;
Во время работ по сборке необходимо придерживаться правил техники безопасности.

Сделать сварку удобной вполне возможно благодаря собственным усилиям, при этом совершенно необязательно тратить значительную. Часть семейного бюджета на дорогостоящие материалы.

Сварочно-сборочный стол своими руками — чертёж

Опубликовано: 14.04.2017

Сварочный домашний стол должен быть наиболее функциональным. Лучше всего постараться собрать комбинированную конструкцию, которая подойдет не только для сварочных, но и для других монтажных работ.

Оглавление:

Какие требования предъявляются к столам для сварки?
Основные элементы конструкции

Какие материалы и инструменты понадобятся?
Методика проведения работ

Какие требования предъявляются к столам для сварки?

В бытовых условиях сварочные столы должны быть не только удобными для проведения работ, но и абсолютно безопасными, так как работы, связанные со сваркой, отличаются использованием довольно высокой силы тока и большим напряжением. Чтобы получить конструкцию, которая будет отвечать всем необходимым требованиям:

Этот стол обязательно должен быть с вытяжкой, благодаря которой будет обеспечиваться отвод пыли и образуемых во время сварки газов. Вытяжка дополнительно оснащается раструбом, который оборудуется мелкой сеткой, сделанной из тончайшей проволоки;
Вентилятор устанавливается с торцевой части стола, как правило, слева – на высоте около полутора метров;
Окантовка конструкции сооружается из медных полос. О них очень удобно отбивать сварочный агат, которым покрыт электрод;

Также берется специальная самодельная панель, с помощью которой будет обеспечиваться местное освещение. Стоит отметить, что максимальное напряжение данного светильника должно составлять максимум 36 В, поэтому для его изготовления нужно будет использовать специальный понижающий трансформатор;
Стол сварщика подразумевает наличие поворотных кассет, одна из которых предусмотрена для хранения электродов, а другая предназначается для разного рода вспомогательного инструмента – стальной щетки, молотка и так далее;
Закрытое отделение, куда можно убирать все оборудование, если использоваться оно будет не слишком регулярно;
Крепление для заземляющего устройства.

Когда возникает необходимость собрать стол для сварки своими руками, следует учитывать, что его категорически запрещается собирать из горючих элементов или из материалов, которые в процессе нагревания будут выделять в окружающую среду отравляющие вещества.

Основные элементы конструкции

Стандартные столы сварщика обладают простым строением и невысокой стоимостью. Простое устройство обеспечивает надежность данной конструкции, к тому же оно весьма удобно в использовании. Ключевыми составными частями являются следующие:

Рама, производимая из стального уголка. Это позволяет обеспечить надежность сварочно-сборочных столов;
Регулируемые по высоте опоры https://uralzmo.ru/product/opory-osveshcheniya/opory-granenye-nesilovye/opory-granenye-konicheskie-ogk/ в количестве шести штук;
В левой части стола располагается тумба, в конструкции которой расположено несколько отделений, предназначенных для хранения оборудования и сопутствующих инструментов;

Предусмотрена установка специальной плиты, которая будет очень полезна при производстве сварных соединений. В ней находятся пазы, выполненные в форме буквы Т, которые могут использоваться для крепежа деталей, которые будут соединяться друг с другом;
С правой стороны находится система открытых полок для временного хранения часто используемого оборудования;
Поддон для сбора пыли;
Крепежная конструкция для кабелей, которая может находиться сзади или сбоку от стола;
Емкость для воды или же надежная подставка под нее.

Подготовить сварочно-сборочный стол к непосредственному применению не слишком трудно. На первом этапе следует проверить, насколько устойчива данная конструкция. За счет регулируемых по высоте световых опор нужно вывести его таким образом, чтобы его рабочая поверхность находилась строго в горизонтальной плоскости.

Обязательно эту сборочную конструкцию следует заземлить. Сварочный стол своими руками должен предусматривать правильное местоположение вентиляционного отсоса.

Когда все эти операции будут завершены, нужно установить сварочный аппарат и проверить, правильно ли работают все системы.

Какие материалы и инструменты понадобятся?

Сварочно-сборочные столы в производстве не слишком сложные, поэтому для них не придется использовать что-то особенное:

Сам сварочный аппарат и расходные материалы к нему – электроды, баллон с газом и так далее;

Два угольника – обычный и столярный;
Рулетка длиной около трех метров;
Четыре струбцины в виде буквы С;
Кусачки;
Ножовка по металлу, для удобства вместо нее можно воспользоваться угловой шлифовальной машиной%
Метчик для резьбы;
Дрель с соответствующими сверлами;
Фреза или токарное оборудование для снятия фаски;
Стальные листы, трубы, полосы;
Метизы – болты, гайки и так далее.

Методика проведения работ

В бытовых условиях столешницу можно сделать из прочной фанеры, которую в дальнейшем обшивают металлическим листом, чья толщина должна составлять порядка 5 мм. Все металлические элементы тщательно проверяются на наличие ржавчины. Если ее следы были обнаружены, то их придется зачистить. Из трубы нужно нарезать заготовки для ножек и перемычек будущего сборочного стола – две заготовки будут длиной по 1,1 м, столько же по 0,66 м, четыре по 0,9 м.

Стол можно дополнительно усилить металлическими вставками. Со столешницы желательно снять болгаркой фаску, чтобы убрать острые края. В принципе, сварочный стол готов к непосредственному использованию в домашних условиях, для установки в сарае или в гараже.

Сергей Одинцов

изготовление и советы как сделать сварочный стол

Для более качественного проведения сварочных работ, особенно если вы нередко их выполняете, сварочная подмость небольшого размера станет важной необходимостью. Изготовив сварочный стол своими руками, вы не только сэкономите на своем бюджете, но и выполните стол по своему вкусу, в нижней его части можно будет сделать удобную полку для хранения сварочного аппарата и прочих принадлежностей. В дополнение ваш стол будет служить еще и элементом заземления в помещении.

Краткое содержимое статьи:

Требования безопасности к сварочному столу
Виды сварочных столов
Простой стол
Полупрофессиональный стол
Чертежи сварочного стола
Изготовление
Рабочая поверхность стола
Ножки для стола
Защитный короб
Соблюдение безопасности при сварочных работах
Фото стола для сварки своими руками

Требования безопасности к сварочному столу

Каждый стол для сварки, кроме своей практичности должен соответствовать определенным требованиям безопасности для человека.

Над рабочей поверхностью стола, не сильно высоко, в обязательном порядке устанавливают принудительную вытяжку. Для этой цели больше подойдет улиточный вариант вытяжного вентилятора.

Края столешницы лучше окантовать медной полосой для удобства сбивания электродной обмазки. Над рабочей поверхностью необходима установка дополнительной подсветки.

Обязательна установка закрытого отсека для хранения оборудования, используемый в редких случаях. В конструкции стола нельзя использовать или хранить огнеопасные и токсические предметы.

Виды сварочных столов

Для проведения сварочных работ в мастерской обычно используют два вида столов – простой и полупрофессиональный.

Простой стол

Подобная модель отличается несложной конструкцией. Изготавливают такой сварочный стол из профильных труб или уголка, приваренных друг к другу.

Внизу, приблизительно на 20 см от пола, стойки соединены уголками, вверху же они надежно сварены с рамой, с располагающейся на ней столешницей из металла. На поверхности стола могут присутствовать различные пазы для фиксации деталей.

Приварив к раме кронштейны для сварочного провода можно значительно облегчить процесс сварки. Внизу также можно установить неглубокий поддон для сборки отходов производства, а по бокам стола будет удобно размещение тумбочек для различных принадлежностей. В дополнение не помешает приварить полочку под емкость с водой.

Полупрофессиональный стол

Это уже более усложненный вид сварочного стола. Общее назначение подобных конструкций не сильно различается от простых столов, но на них устанавливается дополнительные устройства для фрезеровальных, сверлильных и прочих операций по металлообработке.

Ножки конструкции, для усиления ее устойчивости, надежно фиксируются к полу болтами или стяжкой из бетона. Дополнительно изделие можно оснастить встроенными системами вентиляции.

Основным преимуществом таких столов – это возможность поворачивания рабочей платформы, что обеспечивает накладывание сварных швов на заготовки с одной точки.

Данные столы нередко укомплектовываются быстро снимающимися тисками, струбцинами и поворачивающимися приставками для крепления заготовок и сварочного оборудования.

Чертежи сварочного стола

На сегодняшний день в интернете совсем немного информации о чертежах подобных конструкций, и это, пожалуй, единственная проблема при самостоятельном их изготовлении. Многие для этих целей используют обычные фото сварочного стола, по которым проектируют чертеж и улучшают по необходимости.

Делают это по той причине, что если взять за основу модели промышленного образца, то их чертежи окажутся очень сложными для реализации в домашних условиях, а некоторые задачи вообще невозможны к использованию.

Изготовление

Для примера рассмотрим, как сделать сварочный стол из металлических профильных труб и уголка из стали. При его создании возможно применение других размерных габаритов, материалов и форм конструкции.

Рабочая поверхность стола

Для столешницы не желательно ее изготовление в слитом виде. Лучше, когда она сваривается из профтрубы по размерам 60×40×2 мм. Решетка внутри рамы выполняется из профиля с размерами 30×30×1,2 мм (также можно применять 8 или 10 швеллер).

Элементы деталей нарезаются обычной болгаркой, торцы срезов необходимо зачистить от заусениц. Сначала заготавливается внешняя рама с максимально идентичными диагоналями.

Профили для внутреннего размещения нарезаются непосредственно по проему готового каркаса. После, их вставляют приблизительно на 30-50 мм друг от друга. Швеллера накладывают поверх рамы.

При желании к столу можно приварить ручки. Они пригодятся для более удобного передвижения стола, обычно выполняются из арматуры толщиной 12-14 мм и крепятся с двух сторон под крышкой стола.

Ножки для стола

Ножки нарезаются из круглой трубы толщиной 5 см (подойдет и из квадратной 5×5 см). Их длина должна быть приблизительно 760 мм. Стойки свариваются по углам к уже готовой столешнице.

После крепления ножек, для усиления прочности и устойчивости конструкции в дополнение делают обвязку по низу стоек. Для этого, отступив от пола приблизительно на 20−30 см, ножки свариваются друг с другом уголком на 3×3 или 4×4 см.

Уголок варится ровной стороной к полу для того, чтобы в получившуюся середину уложить лист из ДСП или толстой фанеры. На получившейся полке хранят оборудование для сварки и прочие необходимые предметы.

Во время крепления ножек к столу важно, чтобы их не перекосило. Соединяются они с рамой точно под прямым углом. При необходимости к стойкам приваривают колесики для возможного передвижения стола и 3-4 крючка для подвешивания кабеля, каких-либо предметов.

Защитный короб

Защитный короб сваривают в виде поддона с невысокими бортами, приваривают его внизу стола к ножкам с несильным наклоном. Основная его задача осуществляется в собирании окалины, шлака и прочих отходов.

Для инструментов лучше сделать отдельный ящик или тумбочку из ДСП или металлического листа.

Соблюдение безопасности при сварочных работах

Все операции нужно выполнять исключительно в хорошо проветриваемых или вентилируемых помещениях.

В процессе работ важно применение для сварщика всевозможные защитные средства, таких как, спецодежда, спецобувь, рукавицы из брезента или кожи, маска или щиток, а иногда и респиратор. Стыки сварочных кабелей необходимо хорошо заизолировать.

Важно! На столе и вокруг него недопустимо, чтобы присутствовали легко воспламеняемые предметы.

Фото стола для сварки своими руками

Также рекомендуем просмотреть:

Принцип работы плазмотрона
Токарные станки по металлу для дома
Споттер своими руками
Как сделать аппарат точечной сварки
Как собрать простой сварочный аппарат в домашних условиях
Какие типы сварочных аппаратов бывают
Выбор хорошего сварочного провода
Инструкция, как залудить жало паяльника
Какой сварочный полуавтомат лучше
Как выбрать проволоку для сварки
Обзор лучших плазменных сварочных аппаратов
Технология газовой сварки металлов
Горелка для полуавтоматической сварки
Обзор лучших сварочных электродов
Как выбрать сварочный трансформатор
Инверторные сварочные аппараты
Обзор лучших масок для сварщика
Как выбрать сварочный аппарат для дома
Как запаять автомобильный радиатор охлаждения своими руками
Современное сварочное оборудование
Холодная сварка для металла
Ручная дуговая сварка
Как выбрать хороший костюм сварщика
Как правильно паять паяльником
Какой сварочный аппарат лучше для дома
Инструкция, как и чем варить алюминий
Как научиться варить металл

Помогите сайту, поделитесь в соцсетях 😉

Изготовление сварочного стола из профильной трубы своими руками

Если сварка осуществляется «на коленке», о качестве швов лучше не вспоминать. Чтобы они были прочными и аккуратными нужен сварочный стол. На нём работать комфортнее, так как детали при необходимости закрепляются струбцинами или держателями. Для гаража, где мало места подойдёт складной вариант.

Сварочный стол

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
вентилятор устанавливается слева на высоте 1,3 — 1,5м;
для очистки электродов на стол сварщика устанавливается кант из медной полосы;
установка полок и ящиков для электродов и инструмента;
крепление для подключения заземления;
запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
обязательное освещение рабочей зоны светильником на 36 В.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Простые сварочные столы легко изготавливаются и удобны для работы

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

По удобству работы полупрофессиональный стол не отличается от простого, но укомплектован дополнительным оборудованием

Конструкция

Большой выбор сварочных столов обусловлен необходимостью разноплановых конструктивных решений под определенные задачи. Но у каждого продукта есть элементы, которые являются обязательными и базовыми:

столешница. Рабочая поверхность делается прочной из негорючего материала. Имеет множество отверстий и пазов, которые в процессе работы используются для фиксации заготовок;
рама. Каркас, к которому крепится столешница, выдвижные полки и разного рода органайзеры;
регулируемые опоры. Дают возможность выставить столешницу ровно и на нужной высоте;
открытые и закрытые полки. Первые служат для размещения электродов, присадочной проволоки и прочих расходных материалов, которые всегда должны быть под рукой. В закрытых полках хранится инструмент;
поддон. Располагается в нижней части стола и служит для сбора отходов производства, окалины, стружки и т.п.;
кронштейны. Располагаются по контуру рабочей поверхности. Удерживают сварочный провод, контур заземления;
всасывающий рукав. Элемент системы вентиляции, предназначенный для отвода отработанных газов и пыли.

Столы являются центральным элементом рабочего пространства сварщика. Они дополняются другими элементами для грамотной организации пространства – шкафами, полками, стеллажами, передвижными и стационарными инструментальными тележками, а также прочей оснасткой.

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
поворотная платформа приветствуется;
если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Обзор типов

Сегодня существует большое количество различных моделей сварочных столов. Их можно разделить на три группы:

традиционный верстак;
поворотный стол;
универсальные столы с набором дополнительных возможностей.

Чтобы детальнее разобраться с функционалом каждой группы столов, нужно детальнее рассмотреть их устройство и особенности.

Верстак

Самый простой вариант монтажной поверхности, изготовленной из металла. И каркас, и столешница изготовлены из металла, что обеспечивает высокую прочность конструкции. Дополнительно стол комплектуется оснасткой – струбцинами, уголками, прижимами, слесарными тисками и другими аксессуарами.

Поворотные

Следующий по уровню сложности класс оснастки. Он имеет электропривод, обеспечивающий возможность позиционирования поверхности по углу наклона или перемещение по какой-либо оси. Такие столы востребованы в производстве конструкций сложной формы. Слот-стол – разновидность поворотной конструкции, предназначенный для сборки, зачистки и сварки заготовок.

Универсальные

Помимо функционала поворотных такие столы имеют дополнительное оборудование, предназначенное для оптимизации сварочных, зачистных и других операций. Рабочее место рассчитано на интенсивную эксплуатацию, поэтому комплектуются вытяжками для удаления пыли и газов из помещения.

Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Изготовление стола для сварки своими руками позволяет сделать его под свои потребности

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

пассатижами;
рулеткой;
мелом;
линейкой;
молотком;
угольником;
кусачками;
тремя С-образными струбцинами;
болгаркой или, в крайнем случае, ножовкой по металлу;
сварочным аппаратом с электродами;
метчиками с воротком для нарезания резьбы;
фрезерным или токарным станком, на котором будут сниматься фаски.

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

максимальные размеры рабочей зоны не свыше 1×0,8 м;
высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.

За основу берем готовый чертеж и дорабатываем по своим потребностям

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
2 колёсные опоры со стопорами и 2 без них;
4 уголка 30×30 для пояса жёсткости.

Изготовление столешницы

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны. В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

Получается поверхность стола с зазорами, которые используются для установки струбцин и держателей

Изготовление ножек для стола

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰. При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы. Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа. Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице. При необходимости размещения крупногабаритных деталей экран снимается.

Защитный экран не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов

Колеса и ручка для перемещения

Колёсики потребуются для мобильного стола, если планируется часто его перемещать. Если их ставить на все 4 ножки, пара должна быть со стопорами, чтобы надёжно фиксировать положение стола на месте. При использовании колёсиков от магазинных тележек их устанавливают на две боковые опоры. Фиксация осуществляется другой парой ножек, с приваренными к ним прямоугольными металлическими пластинками. Чтобы переместить такой стол, придётся край, где нет колёсиков, приподымать.

Колёсики потребуются для мобильного стола, если планируется часто его перемещать

Для удобства передвижения к каркасу столешницы приваривают одну или 2 ручки. Их изготавливают из прутка диаметром 10 — 12 мм в виде буквы П. Чтобы ручки не мешали их приваривают снизу.

Виды

Все многообразие сварочных столов можно разделить на следующие группы:

классические неповоротные стационарные, передвижные, сборно-разборные столы;
столы, рабочее пространство которых для удобства работ можно поворачивать вокруг вертикальной оси или вращать вокруг горизонтальной;
универсальные, оснащенные системой вентиляции, где кроме сварочных выполняются работы по зачистке заготовок и другие работы по их обработке.

Некоторые характерные конструкции описаны далее по тексту.

Сборочные

Некоторые сварочные конструкции представляют собой достаточно сложные объемные формы. Выполнить их точную комплектацию позволяют сборочно-сварочные столы в комплекте со специальной оснасткой.

Мобильный сборочно-сварочный стол SibarWelding. Фото БелСваМо

3D

Рабочая поверхность 3D столов образуется горизонтальными и вертикальными плитами, которые перфорированы координатной сеткой из калиброванных отверстий определенного диаметра. Эти отверстия служат базой для установки оснастки при точном позиционировании сборочных узлов объемной конфигурации. Далее дается информация о некоторых моделях 3D столов.

Tempus SST 80/35S

Рабочая поверхность этой модели выполнена с координатной сеткой из отверстий диаметром 28 мм. с межосевым расстоянием 100 мм. Габаритные размеры 1400 х 900 х 800 мм. Фиксация изделий, основанная на базе 28 мм отверстий, используется как для сварки единичных экземпляров, так и в серийном производстве. Ножки выполнены с регулировкой по высоте, что позволяет установить горизонтальную поверхность на неровном полу. Верхняя плита азотированная, что обеспечивает ей высокую твердость, коррозионную стойкость и защиту от прилипания сварочных брызг.

Сварочный стол Tempus SST 80/35S азотированный. Фото МОССклад

Применение приспособлений в виде упоров, угольников и фиксирующих зажимов позволит использовать плиту в качестве сварочного кондуктора при изготовлении ограждении и других наборных металлоконструкций.

3D Weld D16

Сварочные 3D столы под брендом немецкой выпускаются отечественными производителями. Рабочая поверхность столов перфорирована отверстиями диаметром 16 мм. Габариты по длине выполняются в пределах от 700 мм до 3000 мм.

Рабочая поверхность, шлифованная и отпескоструенная до требуемой шероховатости. Плоскостность стола, изготовленного из конструкционной стали СТ09Г2С, не более 0,5 мм 1 метр длины. Точность позиционирования обеспечивается калиброванными развертками отверстиями с прямолинейностью и перпендикулярностью поверхностей менее 0,1 мм на 1 метр поверхности.

Конструкция имеет модульное исполнение и может собираться в линию, квадрат или угол. Модель имеет стационарное или передвижное исполнение.

Demmeler PROFIPlusLINE (PL) 22

Стол предназначен для сварки небольших и средних заготовок. Сетка отверстий диаметром 22 мм. выполнена таким образом, что значительно увеличивает возможности для лучшего закрепления деталей. Прочностные характеристики стола рассчитываются с помощью вычислительной техники и обладают повышенными значениями. Линейная измерительная шкала в обеих плоскостных координатах улучшает точность позиционирования.

Все технологические отверстия 22 мм. выполнены с предохранительным конусом. Конус облегчает установку оснастки и предохраняет поверхность от повреждений кромок материала стола, особенно при использовании плит изготовленных из сплава алюминия.

На опоры одеваются специальные манжеты для предохранения защемления сварочного кабеля и защиты от загрязнений резьбы узла регулировки опор.

С поворотным механизмом

Столы с поворотным механизмом гарантируют максимально удобную работу сварщику. Не составит большого труда выполнить сварку в казалось бы труднодоступных местах, которые с помощью поворотного механизма можно приблизить для удобства работ в доступную для сварщика зону.

Поворотный круглый стол Слот-Стол серии ПСТ используется для сборки, сварки, зачистки и иного позиционирования заготовок. Фото Техновелд

Сварку в комплекте с поворотным столом можно легко механизировать и использовать сварочный полуавтомат для повышения производительности. В качестве примера представлен поворотный сварочный стол ИРС-1В-5-011 от .

ИРС-1В-5-011

Поворотный стол представляет из себя планшайбу, вращающуюся вокруг вертикальной оси. Механизм вращения выполнен в виде бесколлекторного электродвигателя, что исключает применение передаточных механизмов и облегчает процесс регулирования частоты вращения. Она может осуществляться с помощью переносного пульта и установкой нужной скорости вращения педальным приводом. Крепление деталей выполняется с помощью пазов в планшайбе и специальных зажимных приспособлений.

На видео показана модель большего размера, но ролик позволяет получить представление о работе.

С вытяжкой, вентиляцией

Для создания нормальных условий труда для сварщика, особенно важно для закрытых помещений, требуется сварочные столы оснастить системой воздухообмена, позволяющей эффективно удалять вредные вещества. Стол может быть оборудован конструкцией в виде вытяжного зонта, патрубок которого соединен с общим контуром системы вентиляции.

Стол сварщика с вытяжным коробом. Фото Товары для сварщика

Другим вариантом является создание на столе автономной фильтровентиляционной установки, где воздух после очистки возвращается обратно в помещение. Примером такого оборудования служит стол вентиляционный сварочный СВС-1200.

СВС-1200

Сварочный стол габаритами 1685 х 900 х 925 мм. оснащен фильтровентиляционным устройством для удаления сварочных аэрозолей и сухой пыли при зачистке заготовок. Конструкцией предусмотрена специальная фильтровальная камера, где установлены фильтровальный элемент, искрогаситель и поддон для сбора пыли после очистки загрязненного воздуха. Искрогаситель, сетчатой конструкции, защищает фильтрующий элемент от искр, который периодически очищается от оставшейся в нем пыли пневматическим методом.

Фильтровальная камера находится внутри корпуса сварочного стола, рядом с которым расположен радиальный вентилятор. Очищенный воздух подается через патрубок в боковой стенке.

Больших размеров

Для сварки деталей больших размеров следует применять столы, которые обладают соответствующими весовыми и габаритными характеристиками. Такое сварочное механическое оборудование способно выдержать большую нагрузку без деформации базовых поверхностей. Дополнительно может быть оснащено механизмами подъема с гидроприводом для удобства сварки в вертикальной плоскости.

Сварочный стол Professional Extreme 4000x2000x100 мм. Фото ВЕКТОР ГРУПП

Примером такого оборудования служит сварочно-сборочный стол СГПР-2300, российского производителя из Санкт-Петербурга. Габаритные размеры этого оборудования 2315 х 1200 х 1500 мм, максимальная нагрузка 1500 кг. Чугунная платформа с Т-образными пазами перемещается в вертикальной плоскости с помощью системы рычагов и гидравлического привода. Один раз, зафиксировав заготовку в пазах можно выполнять работы без переустановки, изменяя рабочее пространство в вертикальной плоскости. Наличие гидрозамков обеспечит безопасную работу при нарушении герметичности гидросистемы.

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

воздействию высокой температуры;
опасности от разлёта брызг расплавленного металла;
высокоинтенсивному ультрафиолетовому облучению;
возможности поражения электротоком;
риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
запрещена работа с неприспособленных опор;
детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Область применения

Стол используется в процессе работы над индивидуальными заказами, которые характеризуются уникальностью конструкции, и для серийного производства. Он должен обеспечить максимальный комфорт и в то же время способствовать эффективности труда. Он не пригоден для монтажа крупногабаритных изделий, но отельные узлы большой конструкции на столе собирать вполне комфортно.

Важным преимуществом сварочного стола является возможность применения направляющих с мобильными упорами. Дополнительно они могут фиксироваться струбцинами и другими зажимами. Например, часто положение заготовки фиксируется при помощи штатной линейки, предусмотренной на рабочей поверхности.

Опоры и подъемники для сварочно-сборочных столов Siegmund

Сборочно-сварочные столы Siegmund являются универсальным решением для выполнения разнообразных производственных задач. Чтобы построить систему для конкретного производства, инженеры Siegmund не только разработали множество инструментов оснастки, но и предлагают различные варианты опор и подъемников для сварочных столов.

Выбрав тот или иной тип, вы сможете приспособить столешницу для условий производственной задачи или сделаете рабочее место сварщика/монтажника более удобным.

Все опоры и подъемники монтажных столов для сборки/сварочных столов изготовлены из высококачественной стали с прочным порошковым покрытием. При соблюдении допустимого уровня нагрузки они рассчитаны на длительные условия эксплуатации.

Стандартные крепления опор монтажно-сварочного стола выполняются на два винта с резьбой М16 и пружинными шайбами. Цилиндрические винты вкручиваются в установочную пластину.

Система 16

Группы и значения грузоподъемности даны для обновленных моделей опор 16 серии из каталога 2015-2016 года. Чтобы отличить их от более от более ранних аналогов, в артикулы добавлена буква X.

1. Стандартная опора выпускается высотой 850, 815 и 750 мм. Конструкция опоры состоит из ноги (профильная труба) и опорного пятака на резьбовом соединении. Благодаря ему можно выровнять стол в диапазоне от 0 до 40 мм даже на полу с дефектами и предотвратить шатание. Для фиксации пятки в заданном положении предусмотрена контргайка.

Выдерживает нагрузку до 1000 кг.

2. Опора с креплением к полу выпускается высотой 850, 815 и 750 мм. Отличается от стандартной опоры наличием специальной пластины с отверстиями. Резьбовое соединение дает возможность регулировать высоту опоры в диапазоне от 0 до 50 мм. Крепление к полу обеспечивает высокий уровень стабильности стола даже при вибрационных нагрузках. Пластину для крепления к полу можно заказать отдельно, если вы хотите превратить существующую стандартную опору в опору с креплением к полу.

Выдерживает нагрузку до 1000 кг.

Внимание! Для наилучшей сохранности резьбового соединения опорной пятки Siegmund предлагает специальные рукава для опор. Они не только защитят резьбу от грязи, но и не дадут проводам (шлангам) различных устройств повредиться на острых гранях резьбы.

3. Опора, регулируемая по высоте дает возможность регулировки от 550 до 950 мм. Опоры обеспечивают мобильность в выполнении работы с изделиями различной высоты. Телескопическая опора с отверстиями закрепляет уровень высоты с помощью двух болтов, что придает большую надежность и стабильность. Фиксация регулировочных болтов специальными клипсами удобна и безопасна.

Шаг регулировки высоты – 40 мм.

Выдерживает нагрузку до 1000 кг.

4. Опора с роликом и стопором выпускается высотой 750 и 815 мм. Сделает стол для сварки и монтажа мобильным при перемещении. На нем можно будет доставлять изделие к нужным производственным участкам или станкам в мастерской с минимумом усилий, а стопоры обеспечат фиксацию стола при выполнении стационарных работ. Снабжена усиленным стержнем. С помощью специальной пластины можно подстроить опору под рельеф пола в диапазоне от 0 до 40 мм.

Выдерживает нагрузку на один роликовый механизм в 200 кг.

5. Опора с роликом, регулируемая по высоте имеет регулировку высоты от 600 до 900 мм. Опора сварочно-сборочного стола, которая обеспечивает максимальную мобильность. Роликовый механизм со стопором (4 группа) сочетается с телескопической системой регулировки высоты, аналогичной опорам 3 группы.

Выдерживает нагрузку на один роликовый механизм в 200 кг.

Шаг регулировки высоты – 40 мм.

В следующем видео представлена схема установки стола на опоры:

Система 28

Группы и значения грузоподъемности даны для обновленных моделей опор 28 серии из каталога 2015-2016 года. Чтобы отличить их от более от более ранних аналогов, в артикулы добавлена буква X.

Внимание! Для Базовой серии системы 28 применяются опоры системы 16. Для остальных серий перечисленные ниже.

1. Стандартная опора выпускается высотой 750 и 650 мм, также под заказ изготавливается опора любой нестандартной высоты от 150 мм. Конструкция опоры — профильная труба. Опорный пятак в форме диска имеет резьбовое соединение для тонкой регулировки высоты в диапазоне от 0 до 50 мм, что позволит придать конструкции устойчивость даже на неровной поверхности. Форма диска равномерно распределяет нагрузку на опору, а контргайка удерживает заданное положение высоты.

Выдерживает нагрузку до 2000 кг.

2. Опора с креплением к полу выпускается высотой 750 и 650. Специальная пластина с отверстиями под дюбельную пару (дюбель+саморез) имеет резьбовое соединение с ногой, что дает возможность точно настроить высоту опоры в диапазоне от 0 до 50 мм. Крепление к полу повысит стабильность стола для сварочных работ и монтажа даже при наличии вибрационных воздействий. Пластина для крепления к полу может быть заказана отдельно, если вы хотите превратить существующую стандартную опору (в том числе специальной длины) в опору с креплением к полу.

Выдерживает нагрузку до 2000 кг.

Внимание! Для наилучшей сохранности резьбового соединения опорной пятки и пластины для крепления к полу, а также для предотвращения повреждения проводов при трении об грани резьбу Siegmund предлагает металлические рукава для опор 90х90 мм.

3. Опора, регулируемая по высоте обеспечивает возможность регулировки от 550 до 900 мм и от 450 до 700 мм. Телескопическая опора снабжена отверстиями, куда вставляются регулировочные болты. Использование сразу двух блокирующих болтов на одной опоре повышает стабильность и надежность конструкции.

Шаг регулировки высоты – 50 мм.

Выдерживает нагрузку независимо от высоты до 2000 кг.

4. Опора с роликом и стопором выпускается высотой 650 мм. С такой опорой стол становится мобильной производственной единицей и позволяет не только выполнять монтажные и сварочные работы, но и перемещать стол к различным участкам или изделие на нем к разным вида оборудования. Усиленная конструкция ролика выдерживает большие нагрузки. Опорная пластина вращается для выравнивания высоты в диапазоне от 0 до 20 мм. Ролики снабжены стопорами для стационарной фиксации.

Выдерживает нагрузку на один роликовый механизм в 800 кг.

5. Опора с роликом, регулируемая по высоте – регулировка высоты от 550 до 750 мм. Превращает универсальный сварочный стол в мобильную производственную единицу. Сочетает роликовый механизм со стопором и телескопическую систему регулировки высоты. Тонкая регулировка высоты до 20 мм.

Выдерживает нагрузку на один роликовый механизм в 800 кг.

Шаг регулировки высоты – 50 мм.

6. Крепежная пластина с колесиком. Крепится непосредственно на плиту сварочного стола, превращая его в подвижную платформу (без стопора). Благодаря шестиграннику можно отрегулировать высоту в диапазоне от 0 до 50 мм. Подходит как для 28, так и для 16 системы.

7. Гидравлический подъемник выпускается для разных размеров столешниц. Используется, когда требуется постоянная регулировка высоты на точные уровни.

8. Опорная рама для стола – конструкция, позволяющая установить столешницу на рельсовую систему. С помощью специальных опорных пяток раму можно использовать без рельс. Несколько рам со столешницами позволяют создать стабильную рабочую поверхность большой площади, как это сделано в следующем видео:

3D сварочные столы — Demmeler Maschinenbau

С помощью универсального 3D рабочего и сварочного стола могут быть выполнены все требования как в горизонтальной, так и в вертикальной области. С помощью этой модульной конструкции из унифицированных узлов Вы точно, быстро и в кратчайшие сроки смонтируете свои конструкции: станины машин, корпуса, рамы, траверсы, консоли, поручни, лестницы, ворота, распределительные шкафы, металлические обшивки и многое другое. Обычное оборудование, непростое и затратное, — это уже вчерашний день. Благодаря этой системе у каждой обрабатываемой детали Вы быстро и точно установите и зафиксируете нужные размеры. Отдельные свариваемые компоненты во время процесса прихватки и сварки зажимаются у соответствующих поверхностей или точек и таким образом располагаются оптимальным образом.

3D сварочные столы

System:

Оптимальный сварной 3D-стол для любой ситуации применения –

интеллектуальные координатные сетки системы повышают производительность

Координатная сетка 50 x 50 мм
Три ряда отверстий на боковых поверхностях стола, координатная сетка 50 мм в крайних верхнем и нижнем ряду, дополнительно сетка 100 мм посередине

Диагональная координатная сетка 100 x 100 мм
Три ряда отверстий на боковых поверхностях стола, координатная сетка 50 мм в крайних верхнем и нижнем ряду, дополнительно сетка 100 мм посередине

Координатная сетка 100 x 100 мм
Три ряда отверстий на боковых поверхностях стола, координатная сетка 50 мм в крайних верхнем и нижнем ряду, дополнительно сетка 100 мм посередине

Координатная сетка 100 x 100 мм
Плита стола высотой около 25 мм с системными отверстиями, расположенными по координатной сетке 100 х 100 мм

Приобретая нашу 3D-систему зажимов, вы получаете подходящее решение для зажима и установки заготовок с учетом всех ваших требований. Тот, кто осуществляет оптимальное позиционирование обрабатываемого изделия, работает не только точнее, но и значительно эффективнее. Интеллектуальные координатные сетки системы позволяют реализовать неограниченное количество вариантов зажима.

All our welding tables are generously sized, super sturdy and optimised with FEM calculations on principle.

Additional bores in the side stanchion for even more clamping options.

The foot sleeve prevents pinching and reduces wear at the cable-hose assembly. This also provides a convenient way of using the ground connector. It also protects the threaded spindle against dirt and wear. Fine adjustments are possible and fixing is stable and simple.

Сочетание высокопрочного основного материала и нового, оптимизированного специально для сварочных столов процесса упрочнения компании DEMMELER. При этом достигаются великолепные свойства материала, что сделает Ваш сварочный стол еще более износоустойчивым и продлит его срок службы.

Благодаря использованию высоколегированного основного материала плиты стола в сочетании со специально оптимизированным процессом упрочнения компании DEMMELER достигаются оптимальные свойства материала. Сочетание высоколегированного основного материала и специального процесса упрочнения обеспечивает оптимальные свойства сварочного стола для чрезвычайных нагрузок.

		DEMONT 890 M	DEMONT 760 M	SOLID
Нагрузка	высокая грузоподъемность	• • • • •	• • • • •	• • • • •
Плоскостность	для наилучшего качества заготовки	• • • • •	• • • •	• • • • •
Проводимость	для наилучших результатов сварки при использовании зажима заземления	• • • •	• • • •	• • • • •
Базовая твердость	для высокой ударной прочности	• • • • •	• • • •	• • •
Твердость поверхности	устойчивость к брызгам от сварки	• • • • •	• • • •	• • •

• • • • • = отличная
• = достаточная

Стол поставляется со стандартной опорой. Необычайно массивное исполнение гарантирует максимальную грузоподъемность – 3.000 кг на опору. Манжета опоры препятствует защемлению и таким образом защищает сварочные шланги от износа. Это позволяет более удобно пользоваться зажимом заземления. Кроме того, резьбовой шпиндель защищен от загрязнений и износа. Точное регулируемое, а также простое и устойчивое крепление.

Или выберите предпочтительный вариант опор:

Телескопическая опора

Опоры на колесах

Анкерные опоры

Каркасная рама

Опора для промежуточных блоков

Передвижная опора

Ножничный подъемник

Опоры стола

Demmeler Maschinenbau GmbH & Co. KG
Demmeler Automatisierung & Roboter GmbH
Alpenstr. 10
87751 Heimertingen

Tel. +49 (0)8335/ 98 59 — 0
[email protected]
www.demmeler.com

Companies Register:
Demmeler Maschinenbau GmbH & Co. KG

HRA 11517

represented by the
Demmeler Maschinenbau Verwaltungs GmbH
HRB 13149 AG Memmingen

Demmeler Automatisierung & Roboter GmbH
HRB 11639

Как собрать сварочный стол (сделай сам)

Обновлено: 14 декабря 2021 г.

Признайтесь: вы всегда хотели научиться сварке. Этот простой проект научит вас, как это сделать.

Следующий проект›

Сварка пугает многих людей, даже некоторых из нас, заядлых домашних мастеров. И это обидно, потому что сварка открывает целый новый мир домашнего ремонта и крутых проектов. Мы попросили профессионального сварщика продемонстрировать некоторые основные приемы, соорудив сварочный стол. Она проведет вас через каждый шаг и даст полезные советы.

Эксперты DIY журнала The Family Handyman Magazine

Видео: Как собрать сварочный стол

Руководство по сварке своими руками

Металлический сварочный стол — идеальный проект для начала, потому что вы можете построить все свои будущие сварочные работы проекты на нем. Материалы будут стоить около 160 долларов, и это один из лучших дизайнов сварочных столов, которые мы видели!

Этот стол был изготовлен с использованием Lincoln 210MP. Этот аппарат может работать как аппарат для сварки MIG (металл в среде инертного газа/подача проволоки), аппарат для сварки TIG (вольфрам в среде инертного газа) и аппарат для сварки электродом, но мы использовали функцию подачи проволоки для сварки в среде инертного газа (MIG).

Список материалов

1-1/4″ x 1-1/4″ x 1/8″ x 10’ уголок (3)
Листовой металл 32″ x 20″ x 1/8″ (2)
Круглая трубка 1-1/2″ x 1/8″ x 4″ (1)
Ролик 4″ x 130 фунтов с тормозом (4)
Гайки 7/16″, неоцинкованные или оцинкованные, подходят для роликов (4)

Список резки

Weld Smart—Stay Safe

Наденьте толстые кожаные перчатки.
Наденьте сварочную шапку под каску. (Да, мы знаем, что наш эксперт их не носил.)
Носите рубашку с длинными рукавами и штаны из хлопка или кожи. (Они также защитят вас от дуговых лучей, которые могут обжечь вашу кожу, как солнечные лучи.)
При резке используйте средства защиты органов слуха и защитные очки.
При сварке надевайте сварочную маску, чтобы защитить лицо от искр и глаза от вспышки сварщика (солнечный ожог глаз).
Держите летящие искры подальше от легковоспламеняющихся или взрывоопасных материалов.
Не прикасайтесь к электроду (проводу) голой кожей и держите себя и свою одежду сухими.
Снимите украшения.
Всегда поддерживайте правильное заземление.
Всегда выполняйте сварку в проветриваемом помещении, даже если вы используете вытяжку.
Сваривать только голый металл. Вдыхание паров цинка и других гальванических покрытий может быть чрезвычайно опасным для вашего здоровья.

Покупка металла

Домашние центры и хозяйственные магазины предлагают небольшой ассортимент листового металла и обычной стали. Выбор и цены хороши для небольших сварочных работ, но для более крупных проектов, таких как этот стол, покупайте у поставщика металла. Поставщики металла взимают до 50 процентов меньше, и большинство из них сможет разрезать ваш листовой металл до точных размеров.

Сварка своими руками: сначала потренируйтесь

Каждый тип сварочного аппарата отличается, поэтому прочтите руководство по эксплуатации. Достижение хорошего сварного шва сводится к сочетанию правильного напряжения с правильной скоростью подачи проволоки, а это требует практики. Отрегулируйте настройки сварочного аппарата, потренировавшись на том же материале, с которым планируете работать.

Провод должен выступать примерно на 1/2 дюйма. от пистолета, и пистолет должен быть около 3/8 дюйма. от поверхности, прежде чем нажать на спусковой крючок. Когда вы работаете на горизонтальных поверхностях с помощью сварочных аппаратов с подачей проволоки, вам нужно сдвинуть горелку вперед. Газ создает свободную от локализации среду, что улучшает процесс сварки. Если вы вытащите пистолет, он может опередить газ.

Скорость, с которой вы двигаете пистолет, также влияет на то, насколько нагреется металл и сколько проволоки вы уложите. Одним из популярных методов сварки является небольшое перемещение наконечника вперед и назад во время движения. Называемый «взбиванием», он помогает контролировать вашу скорость, создает хорошее проникновение и приводит к более узкой бусине, чем если бы вы делали крошечные круги во время движения.

В процессе сварки не должно быть щелчков или хлопков. Если сварочный аппарат отрегулирован правильно, вы должны услышать постоянное жужжание или шипение, как при жарке бекона. Все это может показаться сложным, но всего за несколько минут вы будете создавать сплошные сварные швы.

Резка металла отрезной пилой

Подобные четырнадцатидюймовые пилы для резки металла, оснащенные абразивным диском, стоят от 100 до 200 долларов. Эти пилы также могут резать кирпич и брусчатку. Большая пила для резки металла с твердосплавными зубьями режет металл как масло и с меньшим количеством заусенцев, но обойдется вам более чем в 250 долларов. Никогда не надевайте полотно с твердосплавными зубьями на абразивную пилу, потому что эта пила работает со скоростью, вдвое превышающей скорость вращения, что может привести к поломке полотна или даже к худшему. Торцовочные пилы, предназначенные для резки дерева, также вращаются слишком быстро для дисков для резки металла, а поскольку их двигатели не герметизированы, металлическая стружка и стружка могут повредить двигатель.

Отшлифовать кромки

Сгладить шероховатые кромки угловой шлифовальной машиной. Также важно стереть краску или ржавчину. Сварочные аппараты с подачей проволоки лучше всего работают с чистым металлом.

Оставьте зазор

Металл из проволоки добавляется к сварному шву и немного набухнет. Если вы свариваете стыковое соединение, которое должно выглядеть хорошо, оставьте небольшой зазор, по крайней мере, толщиной проволоки, чтобы свести к минимуму налипание. Шлифование под прямым углом к соприкасающимся поверхностям также создаст место для проволоки и снизит профиль валика. Это не было решающим шагом в этом проекте, потому что эти сварные швы находятся в нижней части полок и их не будет видно.

Заземление металла

Заготовки необходимо заземлить, чтобы замкнуть цепь и создать дугу. Если ваше рабочее место представляет собой металлический стол, заземляющий зажим можно прикрепить к столу, но если это деревянный стол, зажим необходимо прикрепить непосредственно к заготовке. Примечание. Вы можете построить стол на земле, чтобы избежать ожогов на столешнице верстака. Мы не возражали против оценок.

Сначала прикрепите

Выровняйте распорки полок на поверхности стола и зажмите их вместе. Прикрепите каждый угол скобы к столу и друг к другу перед сваркой всего соединения. Это позволит вам внести коррективы, если что-то пойдет не так.

Рассеять тепло

Слишком долгая сварка в какой-либо одной области создает избыточное тепло, которое расширяет металл настолько, что весь объект может деформироваться при остывании. Приварите несколько дюймов с одной стороны, поверните узел, приварите несколько дюймов с другой стороны и так далее. Нет необходимости заваривать весь стык между поверхностью стола/полки и распорками. Примечание. Вытяжные устройства стоят от 1200 долларов, но в них нет необходимости, если вы свариваете в хорошо проветриваемом помещении.

Придайте квадратную форму, закрепите, прихватите, а затем приварите

Следуйте той же процедуре, что и при сборке стола и полки: перед сваркой всех соединений убедитесь, что все ровно и подходит друг к другу. Беритесь за одну ногу за раз. Подровняйте ножку к полке по горизонтали и вертикали, прежде чем прибить ее на место, а затем подровняйте, зажмите и прикрепите ножку к столешнице. Выполните ту же процедуру для остальных трех ножек. Имеются магниты, помогающие удерживать детали на месте, но обрамляющий угольник и С-образные зажимы также подойдут.

Защита резьбы от брызг

Приобретите ролики с резьбовыми стержнями (болтами), чтобы их можно было заменить в случае повреждения. Приварите гайку на место, пока она прикреплена к ролику. Таким образом, ролик идеально совпадет с нижней частью ноги. Всякий раз, когда вы свариваете рядом с гайками и болтами, всегда защищайте резьбу лентой.

Accessorize

Вы всегда будете искать безопасное место для установки сварочной горелки, поэтому держатель горелки является обязательным аксессуаром на каждом сварочном столе. Простая труба прекрасно работает. Вы также можете добавить коробку в конце для хранения ручных инструментов.

Сварка «вертикально вниз»

Лучше всего сваривать сверху вниз, поэтому по возможности старайтесь, чтобы поверхность сварки находилась в вертикальном положении. Процесс дугового разряда превращает металл в жидкость, а гравитация тянет его вниз, в результате чего валик становится более гладким.

Сошлифовать острые края

Сошлифовать острые края стола и любые некрасивые бусины, которые вы хотите сгладить. Очистите поверхность металла перед покраской. Начните с бытового обезжиривателя/очистителя, а затем протрите ацетоном. Не красьте столешницу или верхнюю направляющую; вы не сможете заземлить свой следующий сварочный проект через стол с помощью зажима заземления.

Держите пистолет в чистоте

Сопло и наконечник пистолета покрываются брызгами, поэтому важно периодически их очищать. Сварочные клещи — идеальный инструмент для работы. Они также предназначены для резки проволоки и снятия втулок, наконечников и насадок, а в крайнем случае могут работать как молоток.

Tech Art for Welding Table Designs

Первоначально опубликовано: 10 июля 2019 г.

15 Схемы сварочных столов «Сделай сам» — бесплатные и платные схемы

Сварочный стол является важным элементом оборудования сварщика. Качественное и быстрое сварочное производство невозможно без соответствующего сварочного стола.

Его цель — обеспечить зажим, регулируемость и плоскую поверхность для сварки. Но он также обеспечивает прочную геометрическую опорную точку, которая упрощает выполнение точных сварных швов.

Сварочные столы дороги в покупке и сложны в изготовлении, поэтому они идеально подходят для начинающих и профессионалов.

Мы собрали лучшие идеи сварочных столов своими руками для начинающих и опытных сварщиков. Таким образом, вы можете сэкономить немного денег и получить удовольствие от создания сварочного стола своей мечты.

Сварочный стол своими руками Идеи

1. Плоская поверхность стола с отверстиями

Стоимость : Бесплатно

Поверхность стола с отверстиями поддерживает почти неограниченное количество точек зажима. Этот проект на Instructables — отличный профессиональный сварочный стол на колесах. Мобильность часто необходима в профессиональной среде. Гораздо проще переместить всю зажатую деталь со столом, чем все разжимать и доводить деталь до нужного места.

См. проект здесь

2. Сварочный стол для начинающих своими руками

Стоимость : Бесплатно

Этот сварочный стол является отличным сварочным проектом для новичка. Для этого требуются только основные ресурсы, такие как плоские стержни и стальные трубы. Он не предоставляет дополнительных функций, таких как портативность, хранение инструментов и т. д., но позволяет использовать несколько точек зажима, что очень полезно для начинающих.

Посмотреть проект здесь

3. Профессиональный стол для сварочных аппаратов своими руками с местом для хранения

Стоимость : Платно

Сборка этого профессионального сварочного стола Ратхой Сочендой требует некоторой работы, особенно если вы хотите интегрировать все функции, как автор проекта. Но этот сварочный стол обеспечивает отличную схему отверстий, возможность зажима, портативность и другие характеристики. Если вы хотите воссоздать этот дизайн, вы столкнетесь со многими проблемами, но оно того стоит.

Посмотреть проект здесь

4. Стол для изготовления своими руками с регулируемой поверхностью

Стоимость : Платно

Эта таблица находится где-то между начальным и профессиональным уровнем. Конструкция позволяет регулировать наклон и высоту каждой металлической планки, из которой состоит поверхность. Это сложно сделать, но это все же проект, который может выполнить новичок.

Посмотреть проект здесь

5. Металлический сварочный стол для начинающих

Стоимость : Бесплатно

У Lincoln Electric есть дружественное руководство по сборке самого простого сварочного стола. Он не поддерживает возможность многократного зажима, но он портативный благодаря включению колес. Не ожидайте безупречной работы с такой простой таблицей, потому что она предназначена для небольших проектов.

Посмотреть проект здесь

6. Сварочный стол с нестандартными креплениями

Стоимость : Платно

Это довольно сложная конструкция от «Металлиста», но мне нравится, как она сделана без каких-либо дорогих инструментов. . Даже схема отверстий просверливается вручную. Он также включает в себя специальное решение для крепления, которое полезно при работе со сложными деталями, которые необходимо ограничить в движении под разными углами.

Посмотреть проект здесь

7. Простой стол «сделай сам»

Стоимость : Бесплатно

Этот дизайн, лишенный многих сложных функций, сосредоточен на основных принципах. Горизонтальные металлические планки обеспечивают эффективный зажим, а для создания базовой рамы не требуется особых усилий. Полые планки — хорошая идея, потому что проще использовать несколько зажимов на планку, поскольку она имеет два края для зажима.

Посмотреть проект здесь

8. Плоский сварочный стол

Стоимость : Платно

В этом большом сварочном столе, разработанном Филом Ванделаем, используется плоская поверхность, состоящая из трех отдельных стальных пластин. Это упрощает доставку деталей от поставщика стали. Просто убедитесь, что готовая поверхность ровная и без искажений.

Посмотреть проект здесь

9. Большой профессиональный сварочный стол Сборка

Стоимость : Платно

Изготовление этого сварочного стола не требует большого количества инструментов или навыков сварки. Это профессиональный стол с 16-миллиметровыми отверстиями, расположенными через каждые 50 мм, что делает его идеальным для тяжелого зажима, если это необходимо. Что мне особенно интересно в этой сборке, так это то, что по бокам также есть отверстия. Это облегчает зажим сложных деталей и использование боковых зажимов.

Посмотреть проект здесь

10. Подъемно-сварочный стол

Стоимость : Платно

Некоторым из вас, работающим с тяжелыми деталями, может пригодиться сварочный стол с гидравлическим подъемным механизмом. Особенно людям, сваривающим чугунные детали двигателей и подобные тяжелые однородные массы. Эта сложная конструкция дает уникальное преимущество сварщикам, которым нужны грузоподъемные механизмы.

Посмотреть проект здесь

11. Проектирование плоских и отверстий

Стоимость : Платно

Если вы не уверены, выиграете ли вы от сварки столешницы с рисунком отверстий, потому что вам не нужно много зажимать, но вы все же хотите иметь это в качестве опции, этот дизайн хороший выбор. Он сочетает в себе плоскую поверхность с расположением отверстий, что позволяет работать с листовым металлом и при необходимости зажимать сложные детали.

Посмотреть проект здесь

12. Сварочный стол и тележка

Стоимость : Платный

Идея этой таблицы включает в себя сборку сварочной тележки в том же блоке. Это относительно просто сделать, для этого потребуются квадратные трубы, стальные рейки, просечно-вытяжные листы и уголки. Отличный проект для новичков, у которых нет тележки для сварочного аппарата или стола. Вы можете использовать эту таблицу, пока не будете готовы перейти к чему-то большему.

Посмотреть проект здесь

13. Массивная плоская столешница

Стоимость : Платно

Если вы планируете выполнять много тяжелой работы, этот массивный стол должен выдержать. В конструкции используются тяжелые пластины и квадратные трубы. Но имейте в виду, что такой стол тяжелый и его трудно передвигать в собранном виде.

Посмотреть проект здесь

14. Сварочный стол с отверстиями простой конструкции

Стоимость : Платно

Этот сварочный стол прост в изготовлении и опирается на базовую конструкцию ножек. Это требует найма услуг ЧПУ, но конечный результат превосходен. На боковых сторонах есть маленькие и большие отверстия, позволяющие зажимать и использовать толстые стальные профили для поддержки, подвешивания угловой шлифовальной машины или других инструментов.

Посмотреть проект здесь

15. Простой плоский стол своими руками

Стоимость : Платно

Эта конструкция обеспечивает простую рабочую поверхность и проста в изготовлении. Он похож на сварочный стол от Lincoln Electric и предназначен для начинающих и любителей. Можно сделать его из металлолома и стальных труб квадратного сечения, но лучше всего приобрести новые стальные детали, ведь сварочный стол не должен иметь несоответствия размеров.

Посмотреть проект здесь

Подведение итогов

Изготовление сварочного стола — идеальный проект своими руками как для начинающих, так и для профессионалов. Если вы новичок, вы узнаете что-то новое, улучшите свои навыки и выберете дизайн, который вам нравится. Но если вы опытный сварщик, подобный проект «сделай сам» позволит вам создать рабочую поверхность и адаптировать ее к вашим потребностям.

Вы можете модифицировать большинство проектов выше, если у вас есть опыт, но для новичков лучше всего придерживаться плана сварочного стола. Затем, собрав больше знаний, вы сможете самостоятельно создать собственное решение.

Другие идеи по сварке

Сварка для начинающих

Сварка арматуры

Сварка подковы

Сварка металлолома

Сварочный стол размером 30 x 48 дюймов Полностью собранный набор для самостоятельной сборки! (Версия 2!!!)

Обновление продукта версии 2!

По многочисленным просьбам наши новые сварочные столы 30×48 теперь поставляются вместе с БЕЗ СВАРКИ! Мы знаем, что это безумие для сварочного стола . Но многие люди, которые не занимаются сваркой, используют эти столы в качестве тяжелых тележек в своих магазинах дома и на работе. Поэтому мы изменили конструкцию ножек, включив в них пластины, которые обеспечивают 100% соединение болтами.

Кроме того, все наши ноги теперь на 100 % вырезаны с помощью нашего трубчатого лазера. Таким образом, размеры гораздо точнее, чем у ленточной пилы, и мы можем вырезать десятки отверстий по всей длине ножек, чтобы в будущем разместить дополнительные аксессуары! Единственным недостатком является то, что нам пришлось немного поднять цену, чтобы учесть дополнительное время изготовления, а также все дополнительные гайки и болты. Но мы надеемся, что все согласны с тем, что это того стоит, потому что установка намного проще! И БОНУС… Теперь вы можете полностью разобрать стол, если вам когда-нибудь понадобится, потому что ничего не сварено. 🙂

Обновление продукта!

Наши сварные столешницы размером 30″x48″ очень просты в сборке, но оказывается, что мы можем добиться еще лучших результатов в нашей мастерской, собрав их на одном из больших потрясающих столов. Так вот что мы собираемся сделать! Мы прикрепим их к одному из больших папочек и зафиксируем их на месте, а ЗАТЕМ отправим их вам.

Бесплатно !

Наш сварочный стол размером 30″ x 48″ (фактический размер 29,5″ x 47,5″ при транспортировке!) является идеальным решением для портативной сварки или работы в ограниченном пространстве. Лазерная резка из стального листа A36 толщиной 3/16″, эта верхняя часть профессионально собрана и готова к использованию!

Этот комплект включает такие же стандартные отверстия 5/8″, как и все наши сварочные столы, что означает, что вы можете использовать широкий спектр крепежных приспособлений. Кроме того, стол также включает в себя встроенные приспособления, используемые для сборки, которые все еще можно использовать для крепления на весь срок службы стола! Гайки и болты 5/16″ идеально подходят для любой причины, которую вы можете придумать.

Краткое обзорное видео

Создан как танк

Не то чтобы мы это рекомендовали, но чтобы продемонстрировать гибкость этих маленьких столиков, мы поставили один из наших гигантских столов 50″ x 100″ (~ 1000 фунтов) сверху и закрутил без проблем! Таким образом, вы можете быть уверены, что он справится практически с любой обычной задачей, с которой вы можете столкнуться.

Упаковка и транспортировка

Важное примечание : Мы наблюдали большое количество доставок, доставленных поврежденными при отправке через UPS. Хотя мы специально создали эту таблицу для доставки через UPS/FedEx, мы меняем способ доставки на перевозчика LTL. В дальнейшем стол будет уложен на поддоны для защиты стола и принадлежностей. Для клиентов с вилочным погрузчиком это не должно иметь большого значения. Для тех, у кого нет вилочного погрузчика, будет взиматься небольшая плата за «услуги задней двери» (чтобы опустить поддон на землю) — вы увидите вариант обновления при заказе стола.

Специальные аксессуары для стола – продаются отдельно

Чтобы дополнительно настроить свой сварочный стол 30″ x 48″, ознакомьтесь со всеми нашими аксессуарами для стола 30″ x 48″.

Стартовый набор принадлежностей для сварочного стола 30″ x 48″

Мы собрали все, что вам нужно, чтобы приступить к установке нового сварочного стола, включая зажимы для фиксации, упоры для выравнивания на столе и прямые углы для изготовления уверен, что все правильно (и мы включили 10% скидку на эти предметы при покупке в этом наборе!).

Базовая полка для сварочного стола 30″ x 48″

Добавьте более 6 квадратных футов места для хранения под сварочным столом 30″ x 48″ с нашей базовой полкой для сварочного стола. Мы вырезаем лазером 14 прорезей (7″) в этой полке для крепления вашего сварочного аппарата или болтового соединения. Оставим организацию на ваше усмотрение!

Сварочный стол 30″ x 48″ Держатель инструмента Super Slot

Мы вырезали лазером идеальное решение для хранения вашего сварочного стола 30″ x 48″. Эта вешалка для инструментов обеспечивает гибкость организации вашего стола. Повесьте зажимы, несколько лотков для хранения и многое другое. Сделанный из стали 3/16″ и спроектированный с расчетом на будущее, без него ваш стол будет голым.

30″ x 48″ Дополнение к боковой стенке сварочного стола

Наше дополнение к боковой стенке добавляет 26 прецизионных отверстий 5/8″ и 24 Super Slots на короткой стороне вашего стола. Идеально подходит для крепления приспособлений, таких как крепление для тисков 10 ″ X 10 ″, удлинитель стола 30 ″, удлинитель для пилы для еды или несколько наших аксессуаров Super Slot. Использовать ваше воображение!

Сварочный стол 30″ x 48″ Стойка для двух газовых баллонов

Изготовленная специально для нашего сварочного стола 30″ x 48″, наша стойка для двух газовых баллонов превращает ваш стол в сварочную станцию. Этот стеллаж из конструкционной стали A36 толщиной 10 галлонов, предназначенный для хранения до двух резервуаров 125 CF, устанавливается между опорами и перекладинами.

Поделись своими мыслями!

5 из 5 звезд

8 отзывов

Дайте нам знать, что вы думаете…

Оставить отзыв Задайте вопрос Опубликовать видео Опубликовать фото

Оставить отзыв

Как бы вы оценили этот продукт?Идеально Хорошо Средне Посредственно Плохо

Заголовок (необязательно)

Прикрепить фото или видеоФото Видео

Введите URL (необязательно)

Выберите файл

Имя *

Электронная почта *

Задать вопрос

Прикрепить фото или видеоФото Видео

Введите URL (необязательно)

Выберите файл

Имя *

Электронная почта *

Опубликовать видео

Заголовок (необязательно)

Введите URL *

Имя *

Электронная почта *

Опубликовать фото

Зарегистрироваться

Адрес электронной почты *

Пароль *

Подпишитесь на нашу рассылку!

Ваши личные данные будут использоваться для поддержки вашего опыта на этом веб-сайте, для управления доступом к вашей учетной записи и для других целей, описанных в нашей политике конфиденциальности.

Продолжить как гость

Адрес электронной почты *

Уже есть учетная запись? Войти

Нет учетной записи? Зарегистрироваться

Продолжить как гость

Самодельный сварочный стол И сборочный стол с использованием полуточных ножек — IMEE Made

Недавно мы закончили работу над нашим автофургоном Sprinter Camper Van и решили поделиться с вами приключениями, сдав его в аренду. Вы можете проверить наш список здесь, на Outdoorsy!

Чтобы убедиться, что у нас есть безопасное место для обслуживания кемпера и строительства новых объектов, мы решили арендовать небольшое складское помещение, которое мы можем назвать нашим собственным магазином!

В любом новом рабочем пространстве самой сложной частью является организация макета (имхо). Мы знали, что хотим, чтобы пространство было модульным, а это означало, что все должно быть на колесах и иметь возможность свободно перемещаться.

К счастью, компания Semi Exact связалась с нами в рамках своей программы создания и предоставила нам комплект своей двутавровой балки. Мы подумали, что это идеальное решение для быстрого и удобного верстака, поэтому заказали дополнительный набор для изготовления столов-близнецов.

Один верстак будет полностью металлическим, поэтому мы можем свободно использовать его для сварки. Второй верстак будет иметь фанерную столешницу и служить сборочным столом.

Размер ножек, которые мы заказали, составляет 32 дюйма в высоту и 40 дюймов в ширину. Мы решили использовать необработанную стальную отделку, потому что мы модифицируем их, но они предлагают несколько цветов и отделок.

Вот список расходных материалов, которые мы использовали: (Это партнерские ссылки, по которым мы получаем небольшую комиссию без каких-либо дополнительных затрат для вас, спасибо!) Duraknit

Перчатки с жестким хватом – женские

Powerpro #8 x 1-1/4” Screws

Wire Cup Brush

Lincoln MIG 140 Welder

Low profile Locking Casters

Evolution Miter Saw

Kreg Accu -Cut Track System

Мы начали с 4-футового квадратного листа стали толщиной ¼ дюйма и удалили поверхностную ржавчину с помощью проволочного колеса на нашей угловой шлифовальной машине. Мы хотим оставить эту страницу PG, поэтому мы позволили себе размыть некоторые наводящие на размышления пятна ржавчины.

Мы собираемся перевернуть этот стол по нескольким причинам:

1) потому что наши полы далеко не ровные и

2) таким образом мы можем убедиться, что ножки выровнены относительно стальной столешницы.

После того, как мы очистили всю поверхность от ржавчины, мы поместили полуточные ножки сверху и вставили предварительно нарезанные квадратные трубы 2×2 между ними, чтобы связать две ножки вместе. Эти носилки не нужны, но мы хотели убедиться, что этот стол способен выдержать приличный вес и использование, поэтому мы сделали дополнительный шаг.

Верхние подрамники мешали сварным швам на ножках, поэтому мы вырезали небольшой скос, чтобы очистить швы с каждой стороны. Затем мы отметили положение нижнего подрамника и закрепили его на месте.

Затем мы сварили все вместе, меняя положение сварки с одной стороны на другую, чтобы свести к минимуму любую деформацию от тепла.

Затем мы перевернули раму, чтобы убрать брызги, а Луи поправил сварные швы, чтобы они выглядели красиво.

Затем мы перевернули раму обратно, расположили ее в центре столешницы и приварили на место.

Ножки имеют резьбовые вставки на дне, поэтому все, что нам нужно было сделать, это прикрутить эти фиксирующие ролики и перевернуть стол.

Сварочный стол давно был в нашем списке желаний, и мы в восторге от того, как он вышел!

С готовым сварочным столом мы перешли к нашему сборочному столу. У этого будет простой верх из фанеры. Мы использовали наше приспособление Kreg Accu-cut, чтобы разрезать лист фанеры толщиной 3/4 дюйма пополам, чтобы его можно было согнуть.

Мы постарались нанести достаточное количество клея на обе половинки. А какой проект без одной большой ошибки?

Как дурак, я установил высоту лезвия поверх фанеры вместо гусеницы, так что рез был слишком мелким. Учитесь на наших ошибках, люди!

Переналадив пилу и полностью разрезав лист, мы соскоблили опилки, намазали еще немного клея и сложили половинки вместе.

Мы зажали его со всех сторон и отложили сушиться.

Когда он полностью высох, мы вырезаем тонкую полоску по периметру, чтобы убедиться, что у нас есть четкие, ровные края по всему периметру, и отшлифовываем их наждачной бумагой с зернистостью 120.

Затем мы подняли ножки наверх и привинтили их винтами PowerPro 1-¼ дюйма с маленькой шайбой, чтобы убедиться, что они вошли в пазы.

Мы использовали более короткие ролики для этого стола, чтобы приспособить его к очень толстой столешнице, потому что мы забыли учесть это при заказе ножек. Конечно, это была оплошность с нашей стороны, но все обошлось!

После того, как крышка была закреплена, мы перевернули ее правой стороной вверх.

Итак, вот столы-близнецы с одинаковыми ножками и разными столешницами.

Спасибо за прочтение! Мы надеемся, что вы попробуете этот проект!

МебельIMEE Made 20 мая 2022 г. деревообработка, сварка, стол верстак своими руками, полуточный, стол мастерской, стол сборочный, стол сварочныйКомментарий

СОБЕРИТЕ СВАРОЧНЫЙ СТОЛ СВОИМИ САМИ

Собрать собственный сварочный стол очень просто! Следуйте нашим пошаговым инструкциям с полезными изображениями, которые разбивают проект, или прокрутите до конца, чтобы посмотреть видео.

Сварочный аппарат предлагает бесконечные возможности для ваших домашних нужд, не обременяя ваш кошелек. Ваша сломанная газонокосилка нуждается в ремонте? Вам нужно починить металлическую решетку или ворота? Как насчет того, чтобы построить собственную коптильню или кострище? Вы можете не только ремонтировать сломанное оборудование, но и создавать собственные скульптуры, предметы садового искусства или мебель, которые прослужат вам всю жизнь.

В дополнение к основным предметам каждому сварщику нужен сварочный стол, чтобы начать работу. Это неотъемлемая часть успешного сварщика, которая предлагает множество преимуществ. Металлический стол позволяет легко заземлить вашу работу и достаточно прочен, чтобы справиться с самыми сложными сварочными работами, кроме того, его легко сделать самостоятельно.

В Forney Industries нам понадобился новый сварочный стол для нашей зоны обслуживания. Мы начали с того, что набросали идею металлического стола.

Инструменты и материалы

Мы собрали все инструменты, необходимые для этого проекта, в том числе:

Сварочный аппарат 190 MP (в режиме триггера 2T, опция MIG, артикул № 324) с проволокой MIG диаметром 0,030 дюйма (артикул № 42286)
700 P плазменный резак (АРТ. № 303) или сабельная пила
просечно-вытяжной лист (АРТ. № 49613)
сталь шириной 2 дюйма и толщиной ¼ дюйма (угловой и плоский металл)
стальной лист толщиной ¼ дюйма
угловая шлифовальная машина со шлифованием и отрезные диски
отрезная пила
сверхмощные магниты
С-образные зажимы
сварочная маска
защитные очки
сварочные перчатки
огнеупорный жилет/фартук

Подготовка к работе

При шлифовке или сварке помните о защите глаз, шлеме или сварке! Кроме того, следует носить огнеупорную куртку или фартук для защиты одежды и тела, а также рабочие перчатки и сварочные перчатки, когда это необходимо.

1. Первым шагом является нарезка всех уголков, плоского железа и просечно-вытяжного листа до желаемой длины. Начали с каркаса столешницы. С помощью нашего плазменного резака Forney 700 P мы разрезали уголки на два 4-футовых куска по длине и два 2-футовых куска по ширине.

2. Затем мы разрезаем уголок на четыре 3-футовых куска для ножек.

3. Для нижней полки будет использоваться просечно-вытяжной лист. Мы начали с куска размером 24 x 24 дюйма и разрезали его пополам. Каждая вырезанная деталь размером 12 x 24 дюйма будет соответствовать четверти нижней полки и будет поддерживаться утюгом.

4. С помощью угловой шлифовальной машины с отрезным кругом Тип 27 (№ 71801 Forney) прорежьте просечно-вытяжной лист.

PRO-TIP: Используйте зажим или мощный магнит (на фото ниже), чтобы удерживать просечно-вытяжной лист на месте во время резки.

5. На двух 2-футовых железных уголках для каркаса столешницы вырежьте часть углов, чтобы 4-футовые уголки могли лежать внутри него. Вы в конечном итоге сварите эти части вместе. Мы использовали сабельную пилу, чтобы разрезать эти маленькие кусочки. Зашлифуйте края, если они не совпадают; Вы хотите, чтобы они соответствовали друг другу. Не забудьте выровнять эти части и убедиться, что они образуют угол 90°; это поможет таблице сохранить свою прямоугольную форму.

6. Если вы заметили, что края не совпадают точно, отшлифуйте их, а не обрезайте заново. Шлифовать проще и поможет вам добиться плотного прилегания, которое вы ищете. Если вам нужно удалить большой кусок, вернитесь к плазменному резаку или сабельной пиле.

7. Разложите фигуры на земле и убедитесь, что все выровнено и подходит друг к другу. Мы сняли мерки в этой точке, чтобы убедиться, что верхняя часть квадратная и ровная, так как это основа для остальной части стола.

8. Разложите детали на земле и убедитесь, что все выровнено и хорошо подходит друг к другу. Мы сняли мерки в этой точке, чтобы убедиться, что верхняя часть квадратная и ровная, так как это основа для остальной части стола.

9. Подготовьте машину к сварке. Машина, которую мы использовали, была 190 многопроцессорный блок (ПУНКТ № 324). Мы установили машину на 45 ампер, 19,2 вольта и перевели ее в режим запуска 2T. Мы использовали проволоку MIG диаметром 0,030 дюйма (артикул № 42286).

Пошаговая сборка

1. Для начала вам нужно сварить раму верхней части. Заземлите зажим на заготовку. Это гарантирует, что сварщик готов зажечь дугу.

2. Используйте прихваточные сварные швы, чтобы соединить детали. Прихваточная сварка временно скрепляет детали.

3. Начните со сварки по краям/углам. Как только вы убедитесь, что рамка квадратная и ровная, заделайте остальные зазоры.

4. Затем прихватите ножки к раме (четыре 3-футовых куска железа). Мы положили раму столешницы на плоскую поверхность и использовали мощные магниты, чтобы удерживать ножки на месте. Используйте магниты в своих интересах и закрепите его как можно лучше. Если у вас нет мощных магнитов, используйте струбцины. Преимущества использования сверхмощных магнитов заключаются в том, что они обеспечивают более прочную фиксацию, в то время как С-образные зажимы могут мешать или смещаться, если вы случайно заденете их. Выполняйте по одной ноге за раз и не пытайтесь закрепить все ноги сразу. Мы использовали уровень, чтобы убедиться, что ножки плотно прилегают к раме, и использовали прихваточные сварные швы, чтобы закрепить ножки на месте.

5. Приварите ножки на место после завершения выравнивания и прихватки.

6. Затем добавьте нижнюю полку для сварочных аппаратов, инструментов, шнуров и т. д. Полка будет изготовлена из просечно-вытяжного листа, а каркас полки — из уголкового железа. Угловое железо имеет размеры 2 дюйма в ширину, 20 дюймов в длину и ¼ дюйма в толщину. Мы использовали С-образные зажимы, чтобы удерживать угол в девяти дюймах от дна. Мы выровняли детали и приварили их к ножкам.

СОВЕТ ДЛЯ ПРОФЕССИОНАЛОВ: Если ваша полка не выровнена, вместо того, чтобы снимать зажимы и менять положение, попробуйте с помощью молотка переместить металл вверх или вниз, пока он не окажется там, где вам нужно.

7. Закрепив каркас полки прихваточными швами, переместите стол на пол и начните сварку. Перемещение стола на пол даст вам больше места для выполнения сварных швов.

PRO-TIP: Мы использовали ремень с храповым механизмом, чтобы выровнять стол и закрыть зазор между ножками и полкой. При сварке тепло может легко сдвинуть ваши детали; ремешок с храповым механизмом поможет удержать все на месте и стянуть ноги вместе.

8. Добавьте опорные перекладины для полки из листовой стали (один 4-футовый элемент и два 1-футовых элемента). Используйте С-образный зажим, чтобы удерживать их на месте, прихватите каждую сторону и прикрепите детали к раме полки.

9. Возьмите каждый кусок просечно-вытяжного листа размером 12 x 24 дюйма и приварите его точечной сваркой к угловому и плоскому металлу. Точечная сварка более надежна, чем прихватка, и ее достаточно для сплавления металла при длительном использовании. Точечная сварка также поможет предотвратить прожоги. Прожог возникает из-за применения слишком большого количества тепла и прожигания отверстия или зазора в металле. Если вы попытаетесь запустить длинный буртик, просечно-вытяжной лист станет слишком горячим. Точечная сварка просечно-вытяжного листа на нижней стороне стола для более аккуратного вида.

PRO-TIP: Используйте металлический груз или тяжелый предмет, чтобы усилить давление на просечно-вытяжной лист, чтобы облегчить точечную сварку.

PRO-TIP : Поскольку вы свариваете сталь 1/4″, всегда начинайте сварку с уголка 1/2″, чтобы предотвратить прожог и образование лужи.

10. Мы хотели добавить угол 90° под рамой столешницы, чтобы мы могли подвесить наши угловые шлифовальные машины. Мы измерили один 14-дюймовый кусок и один 8-дюймовый кусок плоской стали шириной 2 дюйма, зажали их на месте с помощью С-образного зажима и приварили к уголку.

11. Наконец, подготовьтесь к установке стальной пластины ¼ дюйма на верхнюю раму. Очистите и подготовьте стальной лист денатурированным спиртом, чтобы обеспечить более чистый и прочный сварной шов.

12. С помощью угловой шлифовальной машины со шлифовальным кругом (АРТ. № 71987) отшлифуйте сварные швы в верхней части рамы, чтобы стальная пластина прилегала заподлицо.

13. Выровняйте стальную пластину и приварите ее к раме с помощью 3-дюймовых сварных швов по краям. Выполнение меньших 3-дюймовых сварных швов будет поддерживать выравнивание стола и предотвратит деформацию. Если вы сделаете непрерывную линию, тепло деформирует стол, и в итоге вы получите неровное основание. Вы можете оставить 3-дюймовые сварные швы как есть или вернуться и заполнить промежутки. Вы также можете отшлифовать края или оставить их, чтобы продемонстрировать свою отличную работу.

14. Завершите обработку стола, покрасив его или отполировав поверхность стола, чтобы придать ему желаемый вид. Конечным результатом будет работающий прочный стол, на котором можно не только держать и хранить ваш сварочный аппарат и сварочные материалы, но и помогать вам в будущих сварочных проектах.

ПРОФЕССИОНАЛЬНЫЙ СОВЕТ: Добавьте стойку к краю стола, чтобы вы могли легко заземлить свои будущие детали. Если вы решите покрасить свой стол, помните, что нельзя красить наземный столб. Окрашенный металл не шлифуется.

Готовый продукт:

Скорее посмотреть видео этого проекта? Нажмите кнопку воспроизведения ниже! Вы также можете прочитать нашу статью в журнале Extreme How To или нажать здесь, чтобы скачать: Простые сварные швы для простых проектов.

Отметьте свои выполненные сварочные работы #forneyind в Instagram и участвуйте в розыгрыше призов! Или отправьте свой проект, чтобы он был представлен в галерее проектов Forney.

25 Схемы сварочного стола своими руками, которые легко сделать

Если вы планируете выполнять сварочные работы в своей мастерской, сварочный стол станет одним из самых важных инструментов. Единственное, чего иногда не хватает обычным столам, так это толщины стали и устойчивости. Итак, мы здесь с этим руководством, которое предлагает 25 чертежей сварочного стола своими руками, которые можно построить дома. Вы не обнаружите риск возгорания или поражения электрическим током, что всегда является риском при работе с обычными столами. Независимо от того, работаете ли вы в своем гараже или на строительной площадке, эти планы сварочных столов DIY обеспечивают безопасную рабочую зону, где вы можете сваривать. Приведенные ниже планы помогут вам в процессе сборки прочного и надежного сварочного стола своими руками, разработанного специально для вас.

Вы можете посмотреть: 14 идей для столешницы своими руками, которые можно легко сделать

Навыки и меры безопасности:

Если вы ищете чертежи сварочных столов самого высокого качества, рекомендуется ознакомиться с нашим руководством по лучшим чертежам сварочных столов. которые прочны, крепки и долговечны. Важно обеспечить безопасность во время сварки и найти универсальный стол, который можно легко убрать в случае необходимости. Поскольку это связано с высокими температурами, вам потребуются базовые столярные и сварочные навыки, чтобы сделать любой из этих чертежей сварочного стола. Лучше всего то, что у вас нет никаких затрат и вы можете начать строить немедленно.

Применение и преимущества:

Эти 25 самодельных сварочных столов помогут безопасно выполнять сварочные работы, удерживая дугу и расплавленный металл на расстоянии от тела. Лучший план сварочного стола рассчитан не только на безопасность, но и на прочность, чтобы он мог выдерживать длительное использование. Имейте в виду, что эти столы — приятное и безопасное дополнение к вашей мастерской. Вы можете сделать любую из этих таблиц, просто чтобы помочь другим людям, у которых нет этих знаний.

Мы показали быстрые и простые способы, которые требуют меньше усилий и времени, но при этом могут быть реализованы с низкими затратами. Если вы ищете идеальное решение для места или крепления для вашего стационарного оборудования, то эти бесплатные планы могут быть именно тем, что вам нужно!

Как собрать сварочный стол

Если вы новичок в сварке, важно выбрать сварочный стол с большим количеством места для хранения. Это позволяет быстро брать инструменты без поиска по всему магазину. Такая прочная скамья позволяет надежно зафиксировать вашу работу, чтобы она не двигалась во время сварки. Это также будет содержать ваше рабочее место в чистоте и порядке, облегчая процесс обучения сварке. Вот как сделать простой сварочный стол в домашних условиях. Он дешев и прост в изготовлении, но с легкостью справится с любыми сложными сварочными работами.

Материалы и инструменты:

Сварочный аппарат 190 MP
.030-in. MIG wire
700 P плазменный резак или сабельная пила
просечно-вытяжной лист
сталь шириной 2 дюйма и толщиной ¼ дюйма
стальной лист толщиной ¼ дюйма
угловая шлифовальная машина со шлифовальными и режущими дисками
отрезная пила сверхмощные магниты
С-образные зажимы
сварочная маска, защитные очки, сварочные перчатки и огнеупорная куртка/фартук.

Extremehowto

Сварочные столы Планы предназначены для использования со стальным листом толщиной 6 мм, но могут быть адаптированы для других материалов. Зажимные отверстия имеют стандартный диаметр 16 мм. Все детали спроектированы так, чтобы их можно было легко вырезать из металлической пластины. Для ножек и нижней рамы идеально расположены отверстия для стальных труб, которые можно купить в любом хозяйственном магазине. Вам не нужно покупать дорогие хомуты. Все компоненты можно изготовить из труб длиной 120 см, гаек и болтов, которые можно приобрести в любом хозяйственном магазине. Сборка проста и быстра с помощью электродрели или ручных шуруповертов.

Материалы и инструменты:

сварочный аппарат,
зажимы или шпильки с резьбой для стягивания деталей перед сваркой стол при сварке, т.к. весит вещь почти 100кг.

инструкции

Вы также можете посмотреть: Идеи металлических тормозов своими руками

Этот сварочный стол предназначен для снижения риска ожогов и травм глаз. Он отличается прочной и долговечной конструкцией, способной выдержать регулярное использование. Классно выглядящая стальная столешница имеет четыре прорези для зажимов, что дает вам доступ ко всей ее поверхности. Это позволяет легко использовать два разных устройства одновременно или выполнять несколько задач на одном оборудовании. Каркас стола также оснащен регулируемой подставкой для ног для дополнительного комфорта. Этот сварочный стол легкий, прочный, и его можно собрать за выходные.

Материалы и инструменты:

Прямоугольные трубы 11 калибра (⅛») трех размеров: 6″ x 2″, 3″ x 2″ и 2″ x 2″
Гайки и болты
Металлическая сетка
Деревянные детали для столешницы

инструкции

Изготовление сварочного стола Dream

Сварочный стол Dream — это полнофункциональный стол, который поможет вам работать умнее, а не усерднее. размера и на разной высоте.Помимо портов для хранения инструмента и легкого удаления пыли, он имеет выдвижные тиски, которые облегчают зажим изделия любого размера. Это пошаговое руководство научит вас, как построить сварочный стол, который прослужит вам на всю жизнь.Каждая сварка полностью детализирована в этом проекте, так что любой новичок может сделать это.Наслаждайтесь!

Materials and tools:

Steel plates
MIG Welding machine
chop saw
welding helmet and safety glasses

factory

Homemade Welding Fixture Table + Storage Hack

A workbench that is не только прочный, но и модульный, что позволяет настраивать его по мере изменения ваших потребностей, что значительно улучшает рабочее пространство для проектирования / изготовления. Контроль над тем, что вы можете и не можете делать за столом, дает вам гибкость и позволяет легко расширять и настраивать. Его регулируемые полки и ящики можно настроить для хранения ваших инструментов, расходных материалов и проектов. Он также достаточно широк, чтобы два человека могли работать бок о бок.

Материалы и инструменты:

Циркулярная пила
Круговая пила Blade
Face Guard
Защита ушей
Wellidator

Ратэсошенди сложная задача. Структура некоторых сварочных столов может быть простой, как в этом случае. Каркас и ножки изготовлены из стального уголка, а столешница – из листового металла. Четыре колесика прикреплены к ножкам для легкого перемещения, что позволяет легко перемещать его по рабочей зоне или вверх и вниз по лестнице. Эта статья представляет собой пошаговое руководство по строительству, которое охватывает все потребности и любые дополнительные советы, которые могут у вас возникнуть.

Материалы и инструменты:

уголки для рамы и ножек
листовой металл для столешницы
четыре ролика для движения

Нажмите, чтобы узнать подробности

Низкобюджетный стол для сварки 4.

Этот сварочный стол предназначен для начинающих сварщиков и любителей. Он обеспечивает прочную поверхность для сварочных работ. Вы также можете использовать его для других операций по металлообработке, таких как шлифовка металла, сверление и полировка. Этот проект также является очень хорошим началом, если вы ищете карьеру или хобби в области металлообработки. Вы можете сначала нарисовать план на бумаге, чтобы упростить и ускорить строительство. И если вы планируете карьеру в области сварки или только начинаете как любитель, этот проект является отличным введением в то, как сварщики делают вещи с нуля.

Материалы и инструменты:

Металлический лист
Стальные трубки
КАстерные колеса

5. Домашняя сварочная таблица DIY

. Стринга. В конце этого проекта у вас будет простая, современная и практичная мебель для вашего дома. Металлический сварочный стол — это привлекательный предмет мебели, который можно использовать дома в качестве красивого верстака или для организации гаража. Он позволит вам выполнять любые виды работ и сделает ваше рабочее пространство не только безопасным, но и красивым. Этот металлический стол повышает ценность вашего гаража или магазина, потому что у вас будет классный стол, который вы можете использовать для любой работы, которая вам нужна.

Список материалов должен включать:
дерево или металл
фанера
краска
сварочный эпоксидный наполнитель
присадочная проволока.

Other materials needed include:

A power saw
drill press
wire brush
sandpaper
safety goggles
gloves

6.

DIY Welding Table

This DIY welding table идеально подходит для сварщиков и механиков, а также для тех, кто хочет сделать свою собственную мастерскую дома. Это простой проект, так как все разрезы уже сделаны, и вы только соединяете их, сваривая вместе куски металла, чтобы сформировать столешницу. Следуйте нашему пошаговому руководству, не торопитесь и не забудьте надеть защитное снаряжение. Вы можете сделать этот проект простым или сложным, как вам нравится, но помните, что ваша сборка должна соответствовать вашим потребностям.

Материалы и инструменты:

Металлические листы
Металлические трубки
Сварная машина
Grinder

Как создать сварочную таблицу

. Он обеспечивает устойчивую платформу для размещения вашего оборудования и материалов, а также место для хранения других важных аксессуаров. В дополнение к тому, что у вас будет много места для расстановки, она должна быть удобной в использовании и иметь достаточное освещение. В зависимости от ваших потребностей и предпочтений, вы можете выбрать простой дизайн или тот, который имеет некоторые дополнительные функции. Этот проект проведет вас через шаги, необходимые для создания собственного сварочного стола с использованием материалов и инструментов, доступных в большинстве хозяйственных магазинов.

Материалы и инструменты:

1-¼″ x 1-¼″ x ⅛″ x 10 футов уголковая сталь (3, 4″ x 130-фунтовый ролик с тормозом (4),
32 Листовой металл ″ x 20″ x ⅛″ (2)
некоторые другие материалы. операции.Чтобы сделать один самостоятельно, используйте регулируемую отрезную пилу, чтобы разрезать уголок на две части, создав две L-образные формы-одна короче и одна длиннее. Разрежьте эти части еще раз пополам, чтобы сформировать четыре квадрата железа. Затем отрежьте кусок из просечно-вытяжного листа для создания основания столешницы.Затем соедините основание со столом и накройте его плоским утюгом или сверхмощным магнитом, окрашенным в черный цвет, или оставьте его голым и деревенским, чтобы не мешать обзору сварщиков.
Материалы и инструменты:
- Сварочный аппарат
- Проволока MIG
- Плазменный резак
- Отрезная пила
- Сверхмощный магнит
- и удлиненный металл.
Щелкните здесь
Самодельный сварочный стол Easy Build
Этот сварочный стол называется верстаком и выполняет примерно те же функции, что и тележка сварщика. Чтобы сделать этот стол, вы должны сначала построить раму из стальных труб, а затем прикрепить ножки. После сборки рамы поместите на нее столешницу и установите колесики, чтобы ее можно было легко передвигать по магазину или гаражу. Шаги, описанные в приведенной ниже ссылке, помогут вам быстро и безопасно сделать эту таблицу.
Materials and tools:
- Angle brackets
- square tubing
- wood grinder
- gloves
- clamps
- caster wheels
Click Here
DIY Welding Table
A welding table is a переносная конструкция для сварки и других сопутствующих задач. Его можно построить дома, используя самые простые инструменты и материалы. Первым шагом в изготовлении стола является вырезание кусков плоской стали под необходимые размеры. Используйте угольник и что-нибудь тяжелое, например, кирпич или шлакоблок позади него, чтобы вы могли получить идеально ровную кромку при маркировке стали с помощью пилы. Прикрепите эти части с помощью хороших сварных швов TIG, а затем покрасьте их в черный или любой другой цвет, который вы предпочитаете.
Материалы и инструменты:
- Плоский брус
- Пила
- Набор квадратов
- Колесико
- Краска
- Гайки и болты.
Щелкните здесь
Схемы металлического сварочного стола своими руками
Этот сварочный стол прост в сборке и может стать отличным проектом для начинающих. Лучше всего сделать его из толстой стальной пластины, чтобы предотвратить деформацию столешницы, а в качестве прочного каркаса будет достаточно стандартного уголка. Измерьте и отрежьте два металлических листа стали, чтобы сформировать столешницу. Затем сварите их между собой, а также приварите каркас стола. Прикрепите столешницу к раме, и все готово! Этот проект включает в себя использование колесика, чтобы при необходимости его можно было легко перемещать.
Materials and tools:
- Tape measure
- speed square
- c-clamps
- standard steel angle iron
- lock washer
- caster wheel
- thick mild steel plate
Click Here
DIY Сварочный стол и тележка Ultimate
<noscript><img loading='lazy' src='' /></noscript> youtube.com/embed/Ynyy2qUPC-A?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
Этот полностью настраиваемый сварочный стол и тележка представляют собой идеальное сочетание удобства, мобильности и долговечности. Полный стол имеет столешницу из плоских металлических частей, соединенных вместе с прорезями, так что вы можете изменить ее размер и форму в соответствии с вашими потребностями. Ножки регулируются в соответствии с вашими требованиями. Использование стационарного и передвижного оборудования на этой универсальной тележке сэкономит место в вашей мастерской. Просверлите отверстия вокруг одной из частей столешницы и соедините ее с другой в качестве столешницы; положите эту потрясающую столешницу вверх дном на пол и установите на нее четыре ножки. Используйте защитное снаряжение во время сварки; избегайте вдыхания дыма от сгорания, используя качественные перчатки сварщика.
Материалы и инструменты:
- Металлические листы
- Drill Machine
- Grinder
- A Power Saw
- Защитная оборудование
DIY PARTABLE TABLDING TABLED TABLED TABLED TABLED 9000
9

DIY PARTABLE TABLDIN рабочее пространство, куда бы вы ни пошли.

Этот проект прост в изготовлении, но в нем используются материалы, которые легко найти в магазине товаров для дома. Большое количество места для хранения делает этот стол идеальным для любого проекта. Этот портативный сварочный стол отлично подходит для тех, кто хочет работать на открытом воздухе. Это быстро, легко и недорого сделать, и для этого не требуются специальные инструменты, кроме самых основных, которые есть в любом домашнем наборе инструментов.

Materials and tools:

a panel saw
drill
circular saw
pneumatic stapler
screwdriver
jigsaw

Click Here

Adjustable Welding Table Plans

This adjustable welding table план прост в реализации, даже если вы новичок. Несмотря на то, что эта пластина изготовлена из чугуна, она имеет малый вес благодаря механической обработке. Вы можете использовать его для защиты различных инструментов и механизмов, включая сварочный стол или другое оборудование, которое необходимо закрепить для обеспечения устойчивости. Лучшее в этой технике то, что вы можете настроить ее под любым углом с минимальными усилиями. Это делает его идеальным для ремонтных работ, так как вы можете закрепить вещи практически под любым углом от вертикали вниз.

Materials and tools:

Cast iron fixture plate
Machine bar stuck
Grinder
Welding machine
Goggles
Gloves

Click Here

DIY Supreme Mobile Welding Table

The Автор создал этот специальный мобильный сварочный стол DIY Supreme, чтобы узнать, как сделать стол из старого прицепа-палатки. Основная идея этого стола в том, что он мобильный и его можно легко перемещать с одного места на другое. Основание этого стола состоит из рамы старого прицепа-палатки; однако для этого проекта использовалась только нижняя половина. Столешница крепится с помощью квадратных трубок в каждом углу и центральной точке и приваривается. После завершения столешницы автор создал щиток вокруг колес, чтобы защитить их от искр или других посторонних предметов, которые могут помешать сварке.

Материалы и инструменты:

Старый прицеп для палатки
СВОЙСТВА
Квадратные трубки
Safety Gear

Нажмите здесь

Как создавать сварочный таблицу

4444444444444444444444444444444444444444444444444444444444444444444444444 необходим для любого серьезного DIYer, которому нужно сделать работу. Создание сварочного стола — отличный проект, потому что вы можете сделать его точно так, как описано в чертежах, или настроить его в соответствии со своими потребностями. Этот урок покажет вам, как за полдня сделать сварочный стол из металлолома, сэкономив ваши деньги и укрепив вашу уверенность в металлообрабатывающих проектах. Этот проект направлен на создание сварочного стола из металлолома. Он будет использоваться для металлообработки, резки и сварки в вашем гараже или мастерской.

Материалы и инструменты:

Стальные трубки
Пластина сталь
Спроектирование
КАстерные колеса
Geange Gear

DIY $ 80.

Слистая таблица

DIY $ 80. Слистая таблица 9000

DIY $ 80. самый прочный и долговечный материал. Сталь делает его идеальным для использования в качестве сварочного стола, поскольку он не деформируется, в отличие от дерева, которое имеет тенденцию деформироваться и раскалываться при воздействии высоких температур. Структура этого стола проста, но уникальна по своему дизайну, и помимо того, что он дешев из-за цены на сталь, он также предоставляет вам чрезвычайно прочную рабочую зону, которая может выдержать многолетнее использование.

Материалы и инструменты:

Стальной лист
А сами нуждаются в надежном рабочем месте. Вам не нужно покупать готовые и платить тысячи долларов за один, когда вы можете построить его самостоятельно. Вы можете использовать его для хранения всех ваших инструментов или для поддержки ваших материалов, что вам может понадобиться. 4 ролика удерживают весь вес и позволяют легко перемещать его в любое время без каких-либо хлопот. Этот сварочный стол достаточно прочный, чтобы поддерживать сварщика, и у вас достаточно места для сварочной ванны. Убедитесь, что при изготовлении этого сварочного стола наденьте свои защитные устройства, такие как гугл и ручные перчатки.
Materials and tools:
- Steel sheets
- Grinder
- Welding machine
- A power saw
- drill press
- safety goggles
- gloves
17. How To Build A Simple Heavy Duty Welding Table

Этот цельносварной стальной стол отличается простотой, долговечностью и экономичностью. Он выдержит суровые условия ежедневного использования, но весит менее 40 фунтов и может быть полностью разобран для хранения в небольших помещениях. Он сделан из стальных труб, толстой мягкой стали для столешницы и требует только основных инструментов, таких как ножовка и ручная пила. Размер столешницы соответствует размеру типичной магазинной тележки, что позволяет легко перемещать ее по рабочей зоне. Ножки этого стола скреплены сварными швами и прикреплены к основанию с помощью металлических пластин.
Материалы и инструменты:
- Стальные трубки
- Толстая мягкая сталь для настольной настольной настольной работы
- A Sweaw Saw
- A Grit Sander
18. DIY Стало , вы можете построить стол, который позволит вам перемещать столешницу внутрь и наружу по мере необходимости. Идея состоит в том, чтобы сделать раму, поддерживающую столешницу, а затем добавить ролики и ножки стола, чтобы его можно было легко передвигать.
Сначала отрежьте четыре куска стальной трубы, чтобы сформировать каркас столешницы. Затем отрежьте кусок стальной трубы поперек рамы и прикрепите его скобами или зажимами. Затем приварите колесики к каждому углу рамы, чтобы облегчить движение. Наконец, добавьте ножки, чтобы закончить вашу новую столешницу.
Материалы и инструменты:
- Стальные трубки
- Shell Tubing
- Сварная машина
- Sander
Как сделать сварку с низкой дорогой, которая придумывает настоль люблю работать над проектами и нуждаюсь в поверхности для работы. Он также может быть использован для хранения материалов, необходимых для вашего проекта. У него деревянные полки, металлические ножки и ящик. Затем отнесите металлические части к пиле и разрежьте их на куски. Прикрепите две металлические детали к каждой стороне ножек посередине, где будет размещена древесина для полки. Затем установите деревянную деталь посередине так, чтобы она плотно прилегала, и закрепите ее винтами; у вас есть три коробки на одном сварочном столе.
Materials and tools:
- welder arc
- rig
- caster wheels
- goggles
- glove
Click Here
DIY Professional Grade Welding Table

This welding table is a must — для профессиональных сварщиков и любителей-любителей. Прочная стальная рама с порошковым покрытием, нескользящие ножки и ролики делают его долговечным для длительного использования. Просторная рабочая поверхность позволяет легко работать даже самым крупным сварщикам, а регулировка высоты делает ее удобной для всех пользователей, независимо от того, где они находятся на столе по длине. Мы предоставили вам набор инструкций, которым легко следовать, и даем вам пошаговые инструкции о том, как использовать этот сварочный стол.
