Проводка в квартире своими руками

Многие люди даже не подозревают, что все необходимые мероприятия по монтажу электропроводки в квартире можно выполнить самостоятельно, не прибегая к услугам профессионалов. Для этого сначала нужно получить базовые знания о работе и подключении приборов, затем составить схему, по ней собрать щиток и затем монтировать проводку. Именно в таком порядке мы будем рассматривать весь ход самостоятельного выполнения работ.

Содержание

1. Существующие схемы проводки
2. Способы соединения проводников
3. Сварка проводников
4. Составим схему
5. Видео: где взять заземление в электрощите на этаже
6. Прихожая
7. Санузел
8. Кухня
9. Зал
10. Какой выбрать провод?
11. Укладка кабеля в штробе
12. Как набрать электрощит
13. Видео: защита от высокого и низкого напряжения

Существующие схемы проводки

Рассмотрим 3 схемы подключения проводки.

1. Лучевая.
2. Шлейфование.
3. Смешанная.

Лучевая схема подключения	На фото показана лучевая схема. В распредкоробку входит проводник и к каждой розетке от него идет отдельная линия. Минусом такой системы является большой расход кабеля, но она самая надежная.
Последовательное подключение	Теперь рассмотрим, что называется шлейфованием. В данном случае все розетки помещения подключаются параллельно, в результате чего достигается большая экономия материалов.
Чтобы потом не было проблем, все соединения должны быть надежными	На этом преимущества кончаются. Надежность схемы полностью зависит от того, насколько прочно соединен проводник.
Схема ненадежная, поэтому лучше от нее отказаться	По существу, нигде, кроме домашнего хозяйства, эта схема не применяется. На любом объекте, где будет выполняться серьезная проверка монтажа проводки, разрешение на эксплуатацию электросети никто не выдаст, потому что рвать защитный проводник запрещено. В итоге может получиться так, что заземление окажется только на первой розетке, а остальные просто не будут подключены.
Можно найти компромиссное решение	В крайнем случае, можно для организации заземления подключить защитный проводник по лучевой схеме. При этом важно учитывать, что суммарное потребление энергии всех включенных в цепь розеток не должно превышать 16 А (именно такие параметры у многих современных розеток). Для примера: если ток потребления второй и третьей розетки будет по 16 А, то на контактах первой розетки нагрузка достигнет 32 А. Если же и она будет под такой же нагрузкой, то ток достигнет 48 А. В таком случае контакты не выдержат нагрузку, превышающую предельно допустимую в 3 раза.
Проводник можно согнуть и ввести в прибор	Несколько увеличить надежность системы можно если проводник не рвать, а запускать в розетку петлей.
Рассмотрим монтаж смешанной системы	Комбинированная система будет самой лучшей при соотношении цена/качество. В этом случае будет задействована и лучевая схема, и параллельное подключение.
Имеется несколько групп розеток	Рассмотрим на примере комнаты, в которой есть несколько групп розеток, расположенных на разных стенах.
К каждой группе подведен кабель	При таком подключении к каждой группе розеток от распредкоробки идет отдельный проводник (луч), но каждая точка в группе подключается параллельно. Проводник не рвем, а делаем петлю.

Способы соединения проводников

Уже не одно десятилетие электрики соединяют провода с помощью скрутки, но потребление электроэнергии потребителями растет, так как увеличивается не только количество приборов, ни и их мощность. В связи с этим меняются и нормы, которые на данный момент четко отражены в ПУЭ (Правила устройства электроустановок).

С помощью такой гильзы выполняется опрессовка	В распределительных коробках проводники нужно каким-то образом соединять. Для опрессовки можно воспользоваться гильзой.
Будем пользоваться ручным прессом	Для работы потребуется приобрести или взять в аренду ручной пресс.
Сваренный провод	Также для надежного соединения используется сварка. Провод соединен при помощи скрутки, но на его концах можно увидеть каплю – это и есть место сварки. Еще медные провода можно спаять, но если распредкоробка установлена под потолком, то работать в таких условиях будет крайне неудобно.
Винтовой зажим	Допускается использование винтовых зажимов, особенно в тех случаях, когда выполняется соединения проводников из разных металлов.
Наконечник для многожильного провода	Следует учитывать, что данный вид соединения без использования специального наконечника не подходит для многожильных проводов. Также раз в год необходимо подтягивать винты.
Зажим Ваго	Кроме того, используются клеммники Vago. Среди электриков нет единого мнения об их надежности.
Другой вид зажимов	Используются также клеммы СИЗ и им подобные. Такое соединение лучше не использовать при подключении силовых линий, а применять только при монтаже освещения.
Такое соединение неразрешено делать	Обыкновенные скрутки использовать запрещено.

Сварка проводников

Поскольку самым надежным соединением считается сварка скруток, то этому стоит уделить более пристальное внимание.

Добрались до распаечной коробки	Распределительная коробка закреплена на потолке и в нее введено несколько групп проводов. Наша цель их надежно соединить. В той, где много проводов ‒ силовая часть, а в другой выведена проводка для освещения.
Будем пользоваться строительным ножом	Для работы потребуются инструменты: Нож для снятия изоляции.
Также понадобятся бокорезы	Бокорезы.
Понадобятся пассатижи	Усиленные пассатижи.
Стриппер	Инструмент для снятия изоляции (стриппер).
Этим инструментом будем придерживать провода	Этим инструментом удобно держать провода во время их скручивания.
На белой изоленте или малярном скотче удобно писать	Оставим запас кабеля порядка 20 см. Чтобы впоследствии не путаться, на каждом конце намотана белая изолента ‒ на ней удобно сделать подпись.
Разрежем изоляцию	Теперь ножом для снятия изоляции разрезается оболочка. Проделываем это с каждым кабелем, и только затем оболочку срезаем. Такие действия предохранят изоляцию провода от случайного ее повреждения ножом.
Излишки можно откусить бокорезами	Изоляцию откусим бокорезами.
Теперь с проводов снимем изоляцию	Провода распределим по группам (или по цвету). Для скрутки с проводов стриппером снимается изоляция (порядка 4‒5 см).
Соединение проводов скруткой	Теперь выполняется скрутка.
Разложили провода по группам	Все три группы проводов распределены и скручены.
Сварочный аппарат	Теперь воспользуемся таким сварочным аппаратом.
Выполняются сварочные работы	Выполнять сварочные работы нужно в специальных очках. В нашем случае они были в комплекте.
Изоляцию выполним термоусадкой	Для изоляции воспользовались термоусадкой.
Пользуемся строительным феном	Эту трубку необходимо нагреть, чтобы она обжала провод. Мы это сделали с помощью строительного фена. Осталось уложить провода в коробку, и можно приступать к работе с другими кабелями.

Если вы сомневаетесь в правильности выполненного монтажа, то сварочные работы можно произвести после проверки.

Составим схему

Самое первое, с чем нужно разобраться, так это есть ли возможность подключить заземление. Дело в том, что в домах старой постройки заземление не предусмотрено. Вполне возможно, что в скором времени будет произведена реконструкция системы электроснабжения и появится возможность подключить заземляющий провод. В таком случае лучше выполнить разводку трехжильным проводом, а заземление подключить при первой появившейся возможности. Конечно, если дом очень старый и в скором времени подлежит сносу (или им никто и никогда не будет заниматься), то незачем тратиться на более дорогой кабель. Принять правильное решение поможет совет профессионала.

Видео: где взять заземление в электрощите на этаже

Теперь перейдем непосредственно к составлению схемы. Для этого нужно выяснить некоторые моменты:

1. Какая мощность выделенной линии.
2. Сколько комнат в квартире.
3. Сколько в каждой комнате будет светильников, а также их расположение.
4. Где будут подключены самые мощные потребители.

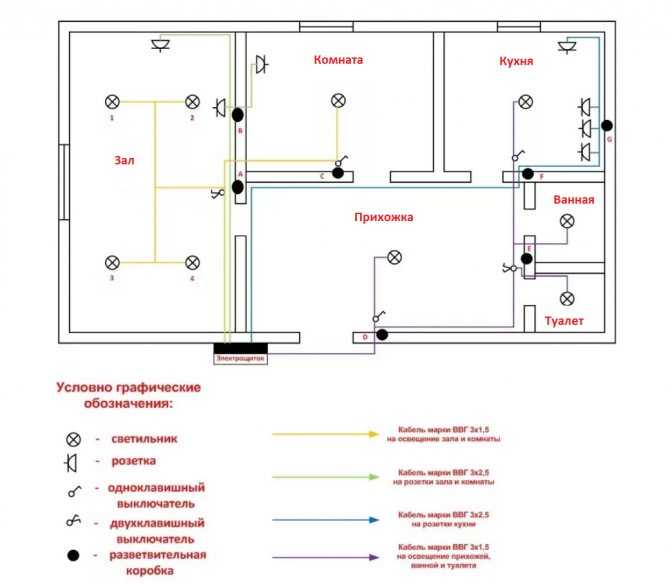

В качестве наглядного примера воспользуемся готовой простой схемой проводки в однокомнатной квартире.

Схема электропроводки однокомнатной квартиры

В стандартной однокомнатной квартире есть:

1. Прихожая.
2. Санузел (совмещенный или раздельный).
3. Кухня.
4. Зал (или спальня – кому как удобнее называть).

Теперь более детально рассмотрим имеющуюся схему, попутно обсуждая, что в ней можно изменить.

• Чаще всего электросчетчик установлен в общем коридоре, пусть так будет и в нашем случае.
• В квартиру вошло 3 провода – фаза, ноль и земля.
• Проводка разделена через автоматические выключатели на 2 контура – первый – это прихожая и зал, а вторая – санузел и кухня. Разделение специально сделано так, чтобы не запутаться в существующей схеме. На самом деле контуров должно быть больше – как минимум 4 на розетки и столько же на освещение. Понятно, что это приведет к дополнительным растратам, но это стоит того. Например, если выбило автомат на свет в зале, то в прихожей все еще будет свет. Устройство распределительного щитка мы обсудим несколько позже.

Прихожая

• Ее обустройство является делом вкуса и предпочтения хозяина. Если там будет всего 1 светильник, тогда остается только определиться с его положением. Нередко устанавливается дополнительное освещение возле шкафа-купе или непосредственно возле двери. В таком случае нужно позаботиться о том, чтобы обозначить его на рисунке. Потребуется еще один выключатель или вместо одиночного можно будет установить спаренный.
• 2 розетки (более удобно приобрести сваренные) для такого небольшого помещения обычно бывает более чем достаточно. Плойка, фен и им подобные электроприборы – неизменные спутники женщин. Если ваша жена или дочь предпочитает заняться своим туалетом в прихожей, то сделайте так, чтобы розетка была недалеко от зеркала, иначе потом от них узнаете, ровные ли у вас руки.

Санузел

• В туалете и ванной показано по 1 светильнику. Нередко в ванной комнате делается подсветка зеркала, поэтому можно добавить еще 1 ветку. Поскольку во влажном помещении выключатель ставить крайне нежелательно (даже влагозащищенный), то об этом нужно позаботиться на этапе проектирования. Иногда можно встретить установленный трехклавишный выключатель, который будет управлять одной лампочкой в туалете и двумя в ванной, но на самом деле это не лучший вариант, так как клавиши весьма узкие и можно нечаянно промахнуться, выключив свет не там, где нужно было. Лучший вариант – одноклавишный для туалета, и двухклавишный для ванны.
• Если в ванной комнате будет установлена стиральная машина или электрополотенцесушитель, то необходимо будет установить влагозащищенную розетку.

Кухня

• Что касается освещения, то нередко возникает необходимость в установке дополнительных источников над обеденным, разделочным столом, а также над раковиной, так как куда не повернись от установленной в центре люстры, всюду собой будешь создавать тень.
• Если в вентиляционном канале будет установлен вентилятор, то весьма удобно будет его включать, находясь недалеко от плиты.
• Розеток на кухне мало не бывает. Вытяжка, кондиционер, холодильник, микроволновка, телевизор, приемник, электромясорубка, блендер, посудомоечная машина, пылесос, зарядное устройство телефона… Это краткий перечень, того, что потребуется запитать. Также необходимо продумать расположение розеток (только не рядом с раковиной), чтобы ими было удобно пользоваться.

Зал

• С розетками вроде всё понятно – принцип тот же, что и для кухни.
• Освещение зала обычно осуществляется одной большой люстрой, но так как в однокомнатной квартире это же помещение ночью превращается в спальню, то необходимо позаботиться о бра или установить возле кровати дополнительные розетки для торшеров или настольных ламп.
• Хотя обсуждаем устройство электропроводки, но стоит упомянуть, что во время выполнения монтажных работ, можно (только не вместе с силовым проводом) уложить в штробу TV кабель, и вывести его в том месте, где будет установлен телевизор.

Эти правила помогут вам составить схему и для квартиры с бόльшим количеством комнат.

Электропроводка в трехкомнатной квартире

Какой выбрать провод?

Поскольку алюминиевый проводник использовать нельзя, остановимся на медном. Большой ассортимент может привести в замешательство, поэтому воспользуйтесь конкретной рекомендацией – продукцию нужно покупать сертифицированную. Что касается выбора между моножилой и многожильным проводником, то это уже вопрос удобства.

Большую роль играет сечение проводника. Можно суммировать потребляющую мощность приборов и высчитать требуемое сечение проводника или иметь некоторый запас, воспользовавшись стандартной схемой:

• На ввод и к самым мощным потребителям – 4 мм².
• К силовым розеткам – 2,5 мм².
• Люстры и светильники (а также розетки, к которым будут подключаться слаботочные потребители (например, только телевизор или настольная лампа)) – 1,5 мм².

Именно такой подход применяют профессиональные электрики. С электричеством шутки плохи, поэтому лучше перестраховаться.

Но и это еще не всё – определимся с типом, опираясь на маркировку. Например, кабель ВВГнг можно укладывать прямо в штробу, не протягивая через гофру, тогда как ВВГнг-LS уже предназначен для открытой проводки по потолку или стене, которые, например, впоследствии будут зашиты гипсокартоном.

На примере кабеля ВВГнг-LS 3×2,5 можем разобраться в маркировке.

• Если самая первая буква А, то этот кабель нам не подходит, так как в нем алюминиевые жилы.
• Маркировка медных кабелей начинается с буквы В. Это значит, что внешняя оболочка выполнена из ПВХ.
• Вторая буква В означает, что общая изоляция проводников тоже выполнена из поливинилхлорида.
• Третья буква Г означает, что проводник не защищен дополнительным защитным покровом (в нашем случае он и не нужен).
• нг ‒ негорючая изоляция.
• Следующий показатель особенно желателен ‒ LS. Эти 2 буквы свидетельствуют о низком уровне дымообразования. То есть, даже во время пожара такая изоляция не будет выделять дым.
• 3×2,5 ‒ первая цифра означает количество жил, а вторая означает, что каждая из них имеет сечение 2,5 мм².

Составив схему и определившись с типом и сечением кабеля, необходимо посчитать, сколько его потребуется, принимая во внимание длину концов, которые останутся в распредкоробках.

Укладка кабеля в штробе

Сразу оговоримся, что штробление стен в панельном доме чревато весьма неприятными последствиями, начиная с крупных штрафов и дорогостоящего устранения, вплоть до доведения дома до аварийного состояния. Тут и связи не помогут избежать мести соседей. Есть ли выход? В некоторых случаях допускается неглубокое вертикальное штробление, но лучше закрепить провод, а потом оштукатурить стену. Невыгодно, потому что уменьшится площадь помещения? Да, уменьшится, но очень незначительно – на 1 см с каждой стороны, зато никаких проблем с законом и соседями. В кирпичных домах таких ограничений нет, но тоже нужно проявлять осторожность, особенно с плитами перекрытия.

Теперь перенесем чертеж на стены.

• Отметьте единый уровень расположения розеток и те места, где будут установлены выключатели.
• От каждой точки проведите вертикальную линию до того места, где будет установлена распредкоробка.
• Вертикальность лучше проверить уровнем. Для работы самой проводки это не имеет значения, но поможет не гадать, где она проложена, когда нужно будет просверлить стену для того, чтобы на ней что-то закрепить.
• По этой же причине лучше не нарушать и горизонтальность штроб.
• Для подрозетников вырезаются отверстия коронкой, установленной в дрель (или используется перфоратор в режиме сверления).
• Под круглые распредкоробки можно вырезать отверстия коронкой большего диаметра, а под квадратные изделия придется долбить перфоратором.
• Удобнее всего для нарезания штроб воспользоваться штроборезом, с подключенным к нему пылесосом – так почти не будет пыли. Если просто резать болгаркой с диском по бетону, то будет очень много пыли, которая приведет к выходу из строя электроприбора, попав внутрь него.
• В прихожей штробы от всех помещений сходятся в одной точке – месте, в котором будет установлен распределительный щит.
• Кабель лучше укладывать в гофре, в результате чего его в любой момент можно будет заменить, не нарушая целостность стены. Не забываем про припуск по 15 см с каждой стороны.
• Вначале в стене закрепляется кабель, протянутый в гофру, а затем фиксируются гипсовым раствором подрозетники и распредкоробки.

В целях экономии проводников профессионалы нередко монтируют в стену гофру, устанавливают подрозетники и распредкоробки, а потом протягивают кабель.

• При монтаже подрозетников нужно проверять их положение – отверстия под саморезы должны находиться в одной горизонтальной плоскости. Поскольку пользуемся для их установки быстросхватывающимся раствором, то можно через центр монтажного отверстия прочертить горизонтальную линию, которая послужит ориентиром.
• Если будет установлена группа розеток, то для их монтажа приобретаются подрозетники, которые соединяются друг с другом.
• Соединение проводов выполняется согласно схеме. Затем подключаются и устанавливаются розетки и выключатели.

Со всех помещений кабели сходятся в одном месте – там, где будет установлен электрощиток.

Как набрать электрощит

Прежде чем набирать электрощит, необходимо приобрести подходящий по размерам, в который поместятся все приборы. Рассмотрим, как выполняется комплектация и подключение.

Подобрали всё необходимое	Этот щиток мы будем собирать из бюджетных компонентов. Для начала разложим все комплектующие по щитку так, как они впоследствии будут установлены. Имеется реле напряжения, дифреле и пакетники.
Также понадобятся 2 шины	Также сбоку установим 2 шины – одна нулевая, а вторая для заземления.
Реле напряжения	Приобрели проверенное временем реле напряжения Зубр.
У него мощные клеммники	Одним из его неоспоримых преимуществ является наличие мощных клеммников, в которых можно надежно зажать провода.
Автоматы и УЗО CHINT	Автоматы приобрели фирмы CHINT. Эта чисто китайская продукция используется для внутреннего рынка Китая, поэтому надежность не вызывает сомнений.
Щиток в разобранном состоянии	Разберем наш ящик для того, чтобы было удобно с ним работать.
Приборы установлены	Теперь можно заняться установкой приборов.
По ручке отвертки будем гнуть провод	Установив все комплектующие, необходимо их соединить между собой. Шину использовать дорого, поэтому из медного провода Ø4 мм2 сделаем «гармошку». Поскольку диаметр ручки отвертки идеально подошел, обогнув по ней провод, его концы четко попадут в отверстия автоматов.
Сделали петлю	Получилась петля, в которой конец провода не разрезается, а загибается. В местах ввода в автомат снимается изоляция.
Получилось некоторое подобие гармошки	Вот такая получилась «гармошка».
На каждом приборе закрепили фазу	Осталось ее вставить и обжать клеммы.
Чтобы гармошка не мешала, петли загнуты внутрь	Поскольку сверху будет установлена крышка, то для того, чтобы она не уперлась в провода, их нужно загнуть внутрь.
Подготовили провод для подключения УЗО	Для того, чтобы подключить реле напряжения к дифреле подготовим кусок того же провода. На его концах делаем подобие петли, согнув провод. Это увеличит в 2 раза площадь соприкосновения с прибором.
Черным проводом подключили ноль	Аналогичным образом подключаются другие проводники.
Напряжение 232 вольта	Настало время проверки. Подключив реле напряжения к сети, проверим напряжение на каждом автомате.
После срабатывания УЗО	После нажатия на УЗО кнопки test, напряжение должно отсутствовать, что будет свидетельством того, что всё собрано правильно.

После установки щита выполняются подключения кабелей, подведенных со всех помещений. Чтобы потом не угадывать, автоматы нужно подписать. Их можно пронумеровать, а на внутренней части крышки написать, куда он подключен.

Осталось заделать штробы (или залить стяжку, если проводка проложена по полу), и выполнить ремонт в помещении.

Видео: защита от высокого и низкого напряжения





Помогла ли вам статья?
