Печь на отработанном масле своими руками (29 фото изготовления)

Решил для отопления гаража сделать печь на отработке (отработанном масле) с дополнительным теплообменником, наддувом, своими руками.

В зимнее время погода заставляет задуматься об отоплении. Ну что ж, давайте думать:

  • — Нам нужна печь, которая будет отапливать до +25, при -40 на улице.
  • — Но и максимально дешёвый вариант топлива
  • — Безопасность печки тоже не маловажна
  • — Ну и хотелось бы максимально компактную печь

Итак начнём!

Как то давно была у меня дровяная печь, чугунная буржуйка. К ней был приварен змеевик

Со змеевиком печь отапливала отлично, хоть и не нравилось мне то, что нужно заготавливать дрова и от них постоянно много мусора в гараже.
Однажды змеевик засорился и я провёл прямую трубу. Дрова стали уходить влёт.

Тут то я задумался о печке на отработке.
А что, топливо дешёвое и не занимает много места, да и опилков вечно разбросанных по полу не будет.

Погуглил и решил делать узкую. Так как гараж у меня не широкий (3,5*5,5м)
Подумал и решил, буду делать тоже со змеевиком. Уж очень понравилась теплоотдача его
Но теперь змеевик должен быть с окошками и съёмный для чистки.

Сказано — сделано!

  • — Окошки на болтах и герметике
  • — Змеевик на анкерах
  • — Печка узкая, располагается вдоль стены
  • — Соединения закрыты гофрами
  • — На печке есть резервуар для масла с кранником для авто подачи топлива
  • — Съёмный лоток под масло (удобно для чистки)

Изначально печь получилась очень удобная и почти не мешает в узком гараже.

Поставил выходную трубу и сделал слив конденсата

Спустя время мне захотелось чего-то грандиозного. Хочется с обдувом или с водяным контуром.
Чего-то сложно-красивого, надёжного и работающего
Топливо должно быть отработка стопудово.
Да не вопрос, погуглил и нашёл печь на отработанном масле закрытого типа с обдувом.


Да, сложно, да, много материала нужно. Но мне кажется оно того стоит.

Есть множество вариантов и чертежей Все они разные
Ну я примерно такого плана буду делать. Делаю 3 печки, поэтому на некоторых фотографиях заготовок не на одну печку

За чертежи (если их так можно назвать) не критикуйте сильно. Чертил за 5 минут на работе чтоб мне было понятно. РАЗМЕРЫ САМИ ВЫБИРАЙТЕ ИНДИВИДУАЛЬНО .

У всех разные размеры гаражей, разная кубатура отапливаемости и разный выхлоп.

Ну погнали!

Металл беру не меньше 5-6мм. Первым делом чертим круги и отрезаем трубы для выхлопа и подачи воздуха

Металл 5мм, резал резаком

Трубы на подачу и выход воздуха по вашему усмотрению.
У каждого индивидуальная система выхлопа.
На подачу воздуха снизу заглушена, по бокам отверстия.
К верхнему пятаку бочки привариваем отрезок трубы для смотрового окошка.

Вот черновик для отверстий в трубе приточки

Трубы готовы, теперь нужна сама бочка (камера сгорания)
Многие делают из пропанового баллона, нам он не подходит. У нового пропанового баллона толщина стенки 3мм, у старых 4мм. Для меня 4мм тоже мало.
Мы берём широкую трубу какую нашли, толщина стенки 6мм и отрезаем по длине печки
Также отрезаем кусочек узкий, это будет кольцо верхней крышки

Далее делаем зольник (окошко для чистки золы из бочки)
Можно не делать. Можно чистить через верхнюю крышку. Я сделал себе для удобства чтобы не разбирать печку для чистки.
Берём металл и полосу. Полоса нужна для ручки и уплотнительного кольца чтоб крышка одевалась и не пропускала дым.
Режем, подгоняем, варим. Примерно такой должен получиться

Основные части сделали, можно по мелочам подраскидаться
Вот такие ручки нагнул из прута 10мм (для переноски печки и для снятия верхней крышки)
Ещё трубки согнул для подачи масла. И ещё крышечки на смотровое окошечко сделал

Ну теперь собираем детальки в один комплект и варим

Это одна печка в разобранном (не сваренном) виде. Не считая бака для масла, который прикручивается отдельно и у каждого своеобразный. Листы на рубашку внешнего продува печки тоже нет на этом фото, не сделал пока. Варим пока из того что в наличии

Первым делом пилим трубу и ввариваем зольник (окно прочистки золы)

Почему первый зольник? Чтобы зачистить всё внутри и трубу подающую воздух выставить ровно. Дно привариваем в самую последнюю очередь

Далее собираем верхнюю крышку.
Делаем из блина, в котором дыры под выход и отпиленного куска трубы.
Кольцо (кусок отпиленной трубы для крышки) разрезаем где шов.
Нам его нужно расширить чтоб одевался на нашу трубу как крышка сверху.
Разрезали, вварили вставку (сами прикидывайте в размер).
Крышка должна одеваться плотно, чтоб не дымила, У НАС ЖЕ НАДДУВ!

Так у меня получилась крышка

Когда крышку обварили, прихватываем по центру блина трубу подающую воздух, пока не приварили дно.
Выставили, снизу посмотрели, ровно ли по центру труба стоит. Тогда погнали, обвариваем всё аккуратно.

Почему 4 ручки? Крышка то съёмная, за 2 ручки крышку снимать. За другие 2 ручки тащить саму печку

Бачок для масла я сделал из баллона из под фреона. В дне вырезал отверстие.
Из труб и заглушки сделал горловину и крышку.

Хорошо, переходим к сварке рубашки внешнего обдува печки.
Вырезаем 2 окружности из тонкого металла и прихватываем к котлу печи вот так

Расстояние между блинами варьируется уже по факту высоты печки

Далее к ним хватаем и загибаем лист

Загибаем до конца и стыкуем. Завариваем на глухо чтобы не было щелей. Подрезаем аккуратно обходя трубу и зольник. Обвариваем.

Хорошо, рубашка есть. Нужно сделать отверстия входа и выхода воздуха.
На вход нам нужно сделать ещё трубу для установки вентилятора.
Вот так

На против режем выход для выхода уже тёплого воздуха.

Нужно будет сетку туда в варить чтоб ничего не попало. Получается из этих составных деталей состоит наша печь

Остаётся у нас не приварена площадка для моторчика печки ваз 21083, которая выполняет наддув воздуха непосредственно в печь.



Прикручиваем наш резервуар под маслоотработку с медной трубкой штуцером с вентилем вниз

Устанавливаем вентилятор 220В в трубу обдува воздушной рубашки печки. На вентилятор будет реостат в электрошкафу для регулировки скорости обдува печки

Сверху делаем площадку для наддува воздуха куда установим моторчик печки от ваз 2109

Приварил сетку на выход тёплого воздуха

Вот так и выглядит наша самодельная печь с наддувом, на отработанном масле.
Автор самоделки: Тёма Ранчугов

Как работает печь на отработанном масле

Печь на отработке своими руками

Отработанное масло, или «отработка», как его часто называют в обиходе, это, по сути дела, отходы. Отходы нефтяных продуктов. Поэтому идея народных умельцев, разработавших удачную конструкцию печи, работающей на этом, казалось, «бросовом» материале, была незамедлительно подхвачена и развита, обросла полезными деталями, и сегодня такое устройство уже представляет собой вполне эффективное оборудование для обогрева помещений.

Содержание

  • Что такое «отработка»
  • Принцип действия
  • Схема печи на отработке
  • Плюсы
  • Минусы
  • Цена вопроса

Печка на отработанном масле была разработана с целью использовать отходы нефтепродуктов.

Даже предлагаются варианты с возможностями водяного контура, что делает применение такой печи еще более привлекательным в глазах потребителей.

С моей точки зрения, имеет смысл разобраться в данной схеме отопления, понять ее реальные преимущества и конкретные недостатки.

Как уже сложилось в нашей традиции, для тех, кто в данный конкретный момент не готов углубиться детально в рабочие процессы данной конструкции, а хотел бы отложить это дело на потом, когда появится побольше времени, предлагаю для начала ознакомиться с небольшим тематическим видео, дающим хорошее представление о конструкции:(Но впоследствии все-таки изучите тему подробнее с помощью нашей статьи и дополнительных видео!):

Что такое «отработка»

Для работы многих механизмов, машин, агрегатов или отдельных узлов с целью повышения ресурса (увеличения срока службы) используются различные виды  технического масла. В процессе эксплуатации механизма мало-помалу происходит постепенное изменение его заявленных характеристик. Также и масло постепенно теряет свои изначальные свойства, в частности, под воздействием высоких температур и давления, разного рода химических, в т.ч. окислительных процессов (что вызывается перманентным контактом с кислородом из воздуха. Этот процесс ухудшения свойств также может усиливаться из-за каталитического действия контактирующих материалов. В результате масло неизбежно утрачивает свои прежние качества, переходя в состояние «отработанного», или, как его часто у нас называют, в «отработку».
Говоря об отработке, естественно, подразумевают такое состояние масла, когда оно уже не соответствует предъявляемым требованиям своего функционального назначения. Это может вести к заметному ухудшению характеристик объекта эксплуатации, иногда даже возможна полная утрата его работоспособности. Проблема утилизации отработки в обществе важна — она считается токсичной, и ее попадание в среду обитания нежелательно. Сжигать отработанное масло в качестве топлива, как это придумали с печами на отработке, вероятно, не самый худший вариант по сравнению со сбросом в канализацию или другие общие места.
Хотя с экологическими проблемами здесь еще предстоит поглубже разобраться.

Принцип действия

Многих интересует, как работает такая печь. Чтобы не рассуждать долго о принципах действия печи на отработке, предложу посмотреть небольшое видео на эту тему, а затем можно вернуться к остальным вопросам и проблемам.

Итак, если вы посмотрели ролик, то более или менее поняли, как это в целом работает. Понятное дело, взяться за изготовление любого типа печи – дело крайне непростое и более того ответственное. Печка на отработке в данном случае не исключение. Итак, как вы уже видели, изготавливается этот агрегат из пары разных емкостей, которые впоследствии соединяют между собой специальной трубой. Труба не простая — в ней просверлено множество отверстий. Что касается нижней части печи, то она в одно и то же время представляет собою и топливный бак, и топку. При выходе печи на должный режим горения, она может нагреваться до весьма высоких температур, вплоть до 700-800 градусов.

Грамотная конструкция печи подразумевает длительное горение. Объем у нижней части печки делается порядка 8-15 литров. В таком случае печь сможет работать продолжительно (до 12-20 час.). В нижней емкости делается специальное отверстие-крышечка, которое нужно как заливная горловина. Кроме того, с помощью этого отверстия выполняется регулирование интенсивности горения.

Схема печи на отработке

Две свариваемые основные детали печи, работающей на отработанном масле

Схема печи на отработке, показывающая наглядно ее устройство

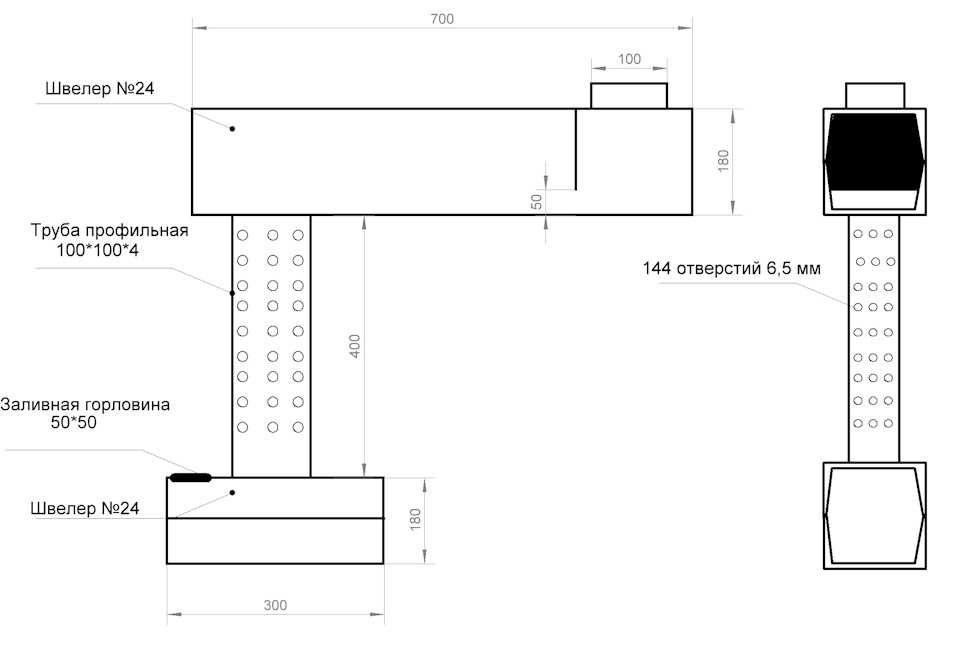

Схемы и чертежи для изготовления своими руками печи на отработанном масле

Схему печи на отработанном масле и ее практическую сборку своими руками можно посмотреть на видео:

Ради объективности подхода к данной конструкции надо честно посмотреть на ее преимущества и недостатки.

Плюсы

Главным плюсом данного устройства называют экономичность. И простоту конструкции. Это всё правда. Некоторые деятели отмечают также, что при правильном устройстве печи при сгорании масла нет выбросов дыма и и нет копоти. С этим надо еще разбираться. Что касается «правильного» устройства, то с этим не все готовы как следует считаться, а надо бы.

Итак, эта печка не является сложной конструкцией. И отсутствие в ней сложных деталей (как то капельницы, форсунки и т. д.) позволяет ее эксплуатацию даже при сильных морозах. Приятно то, что у нее практически ничто не ломается, просто нечему выходить из строя.
К такой печи иногда подключают и отопление — это возможно. На печь устанавливают бак, у которого вверху делают вывод в систему, «обратка» же вновь возвращается в бак. Схема проста и незатейлива. Она позволяет исправно регулировать отопление. Кроме того, экономит газ и электроэнергию.

Разжигается печь просто. Это ясно  и из видеоролика. Если пробовать самому, то через отверстие для заливки масла или подачи воздуха можно засунуть бумагу, залить около 1 л масла и поджечь. В следующие 5-10 минут масло начнет закипать и самовозгораться. Время от времени надо будет подливать в ёмкость 5-7 л масла.
Привлекает мобильность печи. Ее легко демонтировать и переносить-перевозить. Ну и возможность готовить на ее поверхности тоже не лишняя.

Минусы

К явным минусам надо отнести такие, как необходимость обязательной установки дымохода. И он должен быть длинным — не меньше 4 м. У дымохода также не должно быть горизонтальных участков.

Кроме того, печь на отработанном масле требует тщательной очистки и дымохода и самой ёмкости для масла от скопившихся отходов — не реже чем еженедельно. Вообще чем чаще — тем лучше.

Всё это решаемо. Иногда изготавливают съемный дымоход, с которого можно легко смахнуть сажу.

Обогрев помещений отработанным маслом сопряжен с таким сложностями, как необходимость это самое масло где-то брать (на этом остановлюсь чуть ниже), а также с хранением, поскольку хранить его нужно в тепле. На улице емкость с маслом не поставишь — оно попросту замерзнет. Значит, понадобится еще обогреваемое хранилище либо бак надо зарывать на глубину промерзания в землю.

Иногда спрашивают о пожарной безопасности. В принципе эта печка не более опасна, чем обычная бытовая газовая печь. Дело в том, что сама-то отработка не возгорается,  горят ее пары, а огонь — внутри, на поверхность не вырывается.

Цена вопроса

Коснусь этого момента, чтобы было на берегу понятно всем тем, кто не в теме. Многие нынче эксплуатируют миф о дешевизне отработки — иные недобросовестные продавцы таких устройств утверждают, что это, мол, практически халявное топливо. Это не соответствует реальности.
Что касается пресловутой дешевизны отработки, то, как это ни парадоксально, с одной стороны, частники действительно нередко выливают ее куда ни попадя, а с другой, нынче, когда нефть дорогая и многие компании освоили технологии разложения отработки, производя из нее бензин и дизельное топливо, ее просто-напросто выкупают у тех же автосервисов. Более того, сегодняшние автосервисы обязаны заключить договора с компаниями, занимающимися утилизацией.

Кроме того, неочищенное масло из автосервисов не вполне подходит для котлов. Дело в том, что в нем присутствует много разных примесей и мусора. Оно неоднородно. В нем содержатся вода, спирты и этиленгликоль. Такой отработкой все фильтры и форсунки горелки быстро засоряются. Для котла отработанное масло надо очищать, отстаивая и фильтруя. Делать это в домашних условиях? — Проблематично.

Один литр очищенной отработки в Москве с доставкой стоит не так дешево, как хотелось бы. Вот и получается, что если покупать отработку, это получается немногим выгоднее той же солярки.

Семь вопросов, которые вы должны задать перед покупкой печи на отработанном масле

Как и в случае любой другой коммерческой покупки, вы должны сделать свою домашнюю работу, прежде чем принимать решение о покупке печи на отработанном масле. Быть в курсе, чтобы принять обоснованное решение о покупке, — это ваш первый шаг к экономии средств и экологическим преимуществам от владения собственным нагревателем на отработанном масле.

Конечно же, мы будем рады ответить на любые ваши вопросы! Поэтому, пожалуйста, не стесняйтесь обращаться к нам, чтобы узнать больше о нагреве на отработанном масле и о нашей линейке инновационных нагревателей и котлов на отработанном масле. Ниже приведены несколько отличных вопросов, которые можно задать, чтобы начать разговор.

Q1. Что делать, если мой бизнес не производит достаточное количество отработанного масла для работы печи?

Если ваше предприятие не производит объем отработанного масла, необходимый для работы обогревателя, у вас есть варианты. Вы можете купить отработанное масло у брокера или же сжигать новое печное топливо №2. Наши печи также сжигают гидравлическую жидкость, трансмиссионную жидкость или смесь одобренных жидкостей. Также знайте, что наша линейка нагревателей на отработанном масле представлена ​​в широком диапазоне размеров и мощностей, поэтому они подходят для предприятий любого размера.

Q2. Сколько места мне потребуется для машин и оборудования?

Если вас беспокоит нехватка свободного места на полу, вам нечего бояться. Наш центр нагрева отработанного масла перерабатывает и сжигает отработанное масло на небольшой площади. Это уникальная подставка и резервуар в сборе, в котором печь расположена непосредственно над резервуаром для рециркуляции, что помогает сохранить ограниченное пространство вашего объекта.

Q3. Горелки на отработанном масле производят много грязи?

Наши печи на отработанном масле сгорают очень чисто. Они производят не больше грязи, пепла или запаха, чем обычная печь. Кроме того, наши печи были специально разработаны для обеспечения более длительного интервала очистки по сравнению с другими печами, представленными на рынке.

Q4. Как отводится горячий воздух из печи на отработанном масле?

У вас есть два варианта вентиляции. Его можно выдувать прямо через жалюзи на вашей печи, или вы можете подключить обогреватель, чтобы он выдувал воздух через воздуховод вашего предприятия.

Q5. Какое техническое обслуживание требуется нагревателям на отработанном масле?

Отопительная печь на отработанном масле для экологически чистой энергии требует минимального обслуживания. В наших установках мало компонентов, и именно эта простота помогает им работать очень надежно. Обращаясь к руководству пользователя и этим полезным видеороликам, вы, скорее всего, сможете самостоятельно выполнить базовое техническое обслуживание печи на отработанном масле.

Q6. Если я не могу позволить себе купить нагреватель на отработанном масле, доступны ли варианты финансирования?

Да! Мы гордимся тем, что предлагаем финансирование покупателям через финансового партнера. Иногда можно полностью профинансировать покупку печи на отработанном масле и даже включить расходы на доставку. Обязательно свяжитесь с нами, чтобы узнать обо всех доступных вам вариантах, чтобы вы могли принять наилучшее решение для вашей деловой ситуации.

Q7. Где производятся ваши печи на отработанном масле?

Этот вопрос очень важно задать. В случае необходимости вам, скорее всего, будет легче получить детали и получить обслуживание печей, произведенных в Соединенных Штатах. Кроме того, рекомендуется по возможности покупать товары, произведенные в США. Все печи Clean Energy Heating Systems производятся в США на нашем предприятии и в корпоративном офисе в Хани-Брук, штат Пенсильвания. Мы используем местных поставщиков, когда это возможно, и обслуживаем все печи, которые мы продаем напрямую или через нашу сеть надежных дистрибьюторов.

Имеет смысл рассмотреть возможность установки печи на отработанном масле для сокращения расходов и устранения риска попадания нефтяных отходов вашего бизнеса в окружающую среду. Но прежде чем принять решение об инвестировании, задайте своему продавцу разумные вопросы, чтобы вы были уверены, что знаете все, что вам нужно знать, чтобы сделать покупку выигрышной для вашего бизнеса.

И не стесняйтесь обращаться к нам с любыми вопросами, которые могут у вас возникнуть о нагревателях на отработанном масле! Мы с нетерпением ждем вашего ответа и помощи в определении того, будет ли печь на отработанном масле Clean Energy Heating Systems хорошим выбором для вашего бизнеса.

Как я усовершенствовал горелку на отработанном масле. Основы установки Простые шаги

Возобновляемая энергия

Горелка на отработанном масле

Вы боитесь открывать свой ежемесячный счет за отопление? Горелка на отработанном масле может положить конец этим высоким растущим затратам на тепло. Получите зеленый свет на сохранение окружающей среды и вашего бюджета, установив горелку на отработанном масле.

С каждой остановкой на заправке, чтобы заправиться, вы начинаете съеживаться — перестаньте выбрасывать дополнительные доллары в окно. Пройдите лишнюю милю с помощью горелки для отработанного масла, получая еще больше пользы от отработанного масла. 9№ 0003

Горелка на отработанном масле идеально подходит для механического цеха или гаража, производящего отработанное масло. Механик, который обслуживает мою машину, использует обогреватель на отработанном масле для обогрева своего цеха. Он хранит все отработанное масло в бочке на 55 галлонов, пока не сожжет ее. Отработанное моторное масло, трансмиссионная жидкость и гидравлическая жидкость могут быть использованы для вторичной переработки для производства тепла.

Недавние судебные решения установили, что владелец бизнеса несет ответственность за свое отработанное масло, даже после его платного вывоза из помещения, до его надлежащей утилизации. Лицо, пойманное на свалке опасных отходов, подвергается штрафам, санкциям и несет ответственность за расходы по очистке.

Обычной семье требуется два галлона отработанного масла в день, чтобы удовлетворить все потребности в электроэнергии. Из 1,3 миллиарда галлонов отработанного масла, производимого в Соединенных Штатах каждый год, более 200 миллионов галлонов незаконно или случайно сбрасывается в наши водные пути. Требуется всего один галлон отработанного масла, чтобы загрязнить до одного миллиона галлонов пресной питьевой воды.

Горелка на отработанном масле также сжигает отработанное кулинарное масло для нагревания. Школьные столовые и рестораны быстрого питания, вероятно, будут рады предоставить вам бесплатное топливо. Продаются агрегаты, которые могут сжигать даже необработанное растительное масло.

Нижняя предельная цена горелки на отработанном масле, продаваемой на EBay, составляет от 500 до 1000 долларов. Есть и более дорогие модели. Планы «Сделай сам» также можно приобрести на EBay. Покупка у авторитетного дилера, такого как Clean Burn, Burns All или Shenandoah, гарантирует вам обслуживание с гарантией.

Характеристики безопасности и простота очистки являются важными факторами при выборе обогревателя на отработанном масле. Камера горелки из стали является лучшим проводником тепла, чем камера из нержавеющей стали. Сообщается, что стальной теплообменник сгорания до 87% более эффективен. Чтобы определить размер блока, вам нужно зависит от того, насколько тепло вы хотите в помещении, насколько холодно на улице и от размера площади, которую нужно отапливать. В зависимости от климата, в котором вы живете, обогреватель на отработанном масле окупится за один-два зимних сезона.

Первоначальный разработчик горелки на отработанном масле Ричард Фройден построил нагреватель на отработанном масле Матери-Земли в 1980 году. Он потратил колоссальные 2,50 доллара на свое изобретение из выброшенного хлама и металлолома. В 2006 году Роджер Сандерс модернизировал обогреватель на отработанном масле Mother Earth News. Его новый дизайн под названием MEN звучит идеально — тихий, надежный и простой в использовании.

Забудьте о высокой стоимости топлива, сократив потребность в нефти. Меньшая потребность в бурении, переработке и транспортировке нефти должна в долгосрочной перспективе проявляться на насосе.
