Печь для бани своими руками из металла чертежи с закрытой каменкой: Печь с закрытой каменкой для бани своими руками + чертеж

Содержание

Банная печь металлическая своими руками. Каких размеров каменку и в каком месте лучше ставить

Банная печь металлическая своими руками. Каких размеров каменку и в каком месте лучше ставить
Металлическая печь для бани с закрытой каменкой своими руками. Преимущества закрытой каменки
Изготовление банной печи своими руками. Самодельные печи для русской бани
Печь для бани из нержавейки своими руками. Как построить печь для бани с баком и дымоходом
- Материал
Видео банная печь из металла своими руками печь для бани

Банная печь металлическая своими руками. Каких размеров каменку и в каком месте лучше ставить

Требуемый объем камней определяется размерами парной и качеством утепления. Величина, как правило, варьируется от 20 до 40 кг на 1 кубический метр помещения. Естественно, что, чем их больше, тем легче выработать нужный объем пара.

Ввиду того, что разные камни отличаются по плотности, при одной массе они будут занимать разный объем. Определено, что для парилки, имеющей объем 12-14 м 3 , потребуется установить каменку 30×40×30 см. Эти размеры в различных ситуациях можно немного корректировать.

Изготавливая банную печь из металла своими руками, нужно будет подобрать индивидуальный объем каменки, исходя из размеров печи. Чтобы не допустить ошибки, лучше оттолкнуться от готовых чертежей. При использовании экспериментального подхода стоит учитывать, что объем топки должен превышать таковой каменки приблизительно на 30-50 %.

Перед тем как построить печку в бане, стоит просчитать наилучшее расположение каменки в топке. Из практики стало ясно, что лучше всего ее разместить сверху, возле задней стенки, где самая большая температура.

Стоит помнить, что каменку нужно будет обслуживать, и ее следует оборудовать так, чтобы туда можно было подавать воду. Люк лучше всего расположить так, чтобы была возможность без особого труда дотянуться рукой до самого удаленного края, и чтобы воду можно было подавать без возможности получить ожог.

Как правило, в каменку добавляют трубки, разведенные внутри емкости, которые доставали бы до всех камней. Со стороны подачи воды трубка оборудуется воронкой. После разведения трубок, они обкладываются камнями. После подачи по трубкам воды, она попадает на камни в каменке и превращается в пар.

Металлическая печь для бани с закрытой каменкой своими руками. Преимущества закрытой каменки

Пример печей с закрытым типом каменки

Первые бани, построенные «по-черному», строились таким образом, чтобы камни лежали на пути огня. Имели прямой контакт с пламенем, за счет чего раскалялись докрасна. Сейчас такой тип бань встретить можно редко ввиду большого количества хлопот, связанных с эксплуатацией постройки. Открытая каменка, выполненная своими руками или приобретенная, не имеет прямого контакта с огнем. Температура камней повышается, благодаря контакту со стенками печи, тепло передается от камня к камню.

Чем большей будет площадь соприкосновения камней с нагретой огнем стенкой, тем быстрей и лучше они прогреются. Имеются котлы, в которых камни располагаются тонким слоем, почти полностью прижимаясь к одной из нагретых стенок. Подобная конструкция легко справляется с генерацией требуемого количества пара и нагревом парилки.

Имеются модели с двумя типами каменки, открытым и закрытым, установленными одновременно. Но приобретать подобный тип печи нет смысла. Продуктивней для прогрева камней использовать закрытую каменку, конструкция которой похожа на духовой шкаф.

Построенная своими руками печь с закрытым типом каменки

Во время прогрева помещений дверь «духовки» закрывается, и жар идет сквозь камни, быстро их нагревая. После прогрева дверца открывается, оставаясь в таком положении до конца банных процедур. Выходит, что вначале температура в бане высокая, влажность низкая. Постепенно воздух остывает, насыщается влагой.

Закрытая каменка может быть построена в двух вариантах:

Периодического действия. Через печь при данном виде конструкции проходит весь дым и отчасти пламя. Пока дрова полностью не сгорят, открывать дверцу нельзя. Каменная поверхность будет подвергнута налету сажи, и если на камень потом налить воды, вся сажа распространится по помещению. Здесь камня класть много не нужно, ведь контакт со стенкой только с одной стороны, отчего верхняя часть кладки может прогреваться недостаточно.
Постоянного действия. Огонь и дым полностью изолированы от камней. Каменка изолирована, и ей можно пользоваться как во время топления бани, так и после этого.

Фирменная печь с закрытым типом каменки

Преимущества закрытых каменок:

Прогрев камней очень глубокий. Благодаря этому создается отличный пар. Это и есть основное, ради чего каменку делают закрытой.
Высокая скорость нагрева камней. Не требуется протапливать баню несколько часов, ведь для нагрева обычно хватает минимального количества времени, в зависимости от количества камней и объема конструкции.
Тепло держится очень долго по сравнению с другими типами печей. Баню можно не подогревать дровами длительное время, но пар от камней будет еще долго держаться.
Возможность регулировки температуры в помещении. При открывании дверцы каменки, температура в комнате сразу начнет повышаться, ведь придет значительный приток тепла. Если становится жарко, дверцу можно прикрыть. Даже при заливании каменки водой можно ненадолго закрыть дверцу, после чего камни снова прогреются за счет внутреннего жара.

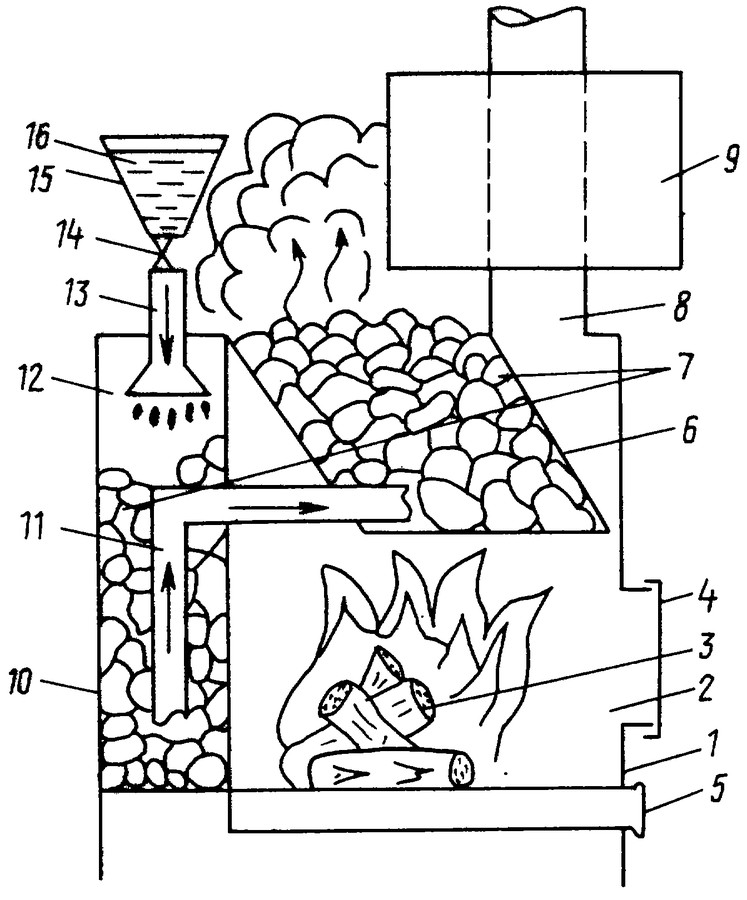

Изготовление банной печи своими руками. Самодельные печи для русской бани

Что еще надо иметь ввиду при конструировании печи для режима русской парной? То, что имея нагретые металлические стенки удержать температуру в пределах требуемых 60-65°C нереально. Обязательно перетопите. При этом от стенок печи идет жесткое ИК излучение и рядом находится тяжело. Проблема решается двумя способами:

Печь для бани из нержавейки своими руками. Как построить печь для бани с баком и дымоходом

Печь из нержавейки стоит дорого . Поэтому при желании и наличии инструментов можно сэкономить , построив отличную конструкцию своими руками.

Материал

Можно использовать кег для пива, корпус активаторных стиральных машин, стальные листы. При выборе материала обратите внимание на:

Вид стали . Лучшим вариантом будет AISI 316 .
Форму заготовки . Для нашей цели подходят изделия цилиндрической формы — они имеют меньше сварных швов и меньшую прочность при нагреве. С квадратными листами легче работать, но потребуется дополнительно усилить конструкцию рёбрами жёсткости.
Толщину стали. Оптимальная толщина 1,5—3 мм. Тоньше 1 мм использовать не желательно — тонкую стенку сильнее изгибает при нагреве.

Видео банная печь из металла своими руками печь для бани

Категории: Банная печь, Металлическая печь, Печь для бани, Закрытая каменка, Самодельные печи, Печи для русской бани, Печь из металла

Понравилось? Поделитесь с друзьями!

⇦ Из чего сделать пандус. Какой сделать пандус для коляски своими руками

⇨ Инструмент для сборки каркаса под гипсокартон. Материал каркаса из металлических профилей

Печи для бани Теплынь, официальный сайт производителя/ ПЕЧИ- НЕДОРОГО, ЦЕНЫ НА САЙТЕ

Преимущества продукции

КОТЛОВАЯ СТАЛЬ

Банные печи- производятся из котловой стали СТ20, толщиной 6 и 8мм. В местах наиболее подверженным тепловым нагрузкам, усиливаются до толщины 12 мм

ОКРУГЛЫЙ ДИЗАЙН

Отсутствие углов создает ощущение гармонии и спокойствия.Кожух конвектор защищает от жесткого теплового излучения нагретого металла

РУССКАЯ БАНЯ

Печи имеют модификацию с закрытой каменкой, что позволяет получать настоящий мелкодисперсный легкий пар, который не обжигает и полезен для организма

Надежная, проверенная временем конструкция

Печи банные из толстостенных труб, имеют практически не ограниченный срок службы! Такие конструкции часто встречаются в бытовых и коммерческих банях , причем печи были установлены 15-20 и более лет назад. Секрет долговечности прост- тепловая нагрузка в трубе распределяется равномерно, отсутствие стыковочных сварных соединений и простая ремонтопригодность. Камни в банной печи из трубы, соприкасаются напрямую с топкой, в результате чего прогреваются до огромных температур, одновременно снимая избыточную нагрузку с металла

Важно знать! Печи Теплынь производятся только из новой трубы! Без вреда здоровью! Марка стали СТ20 (котловая) Почему именно наши печи лучше, чем печи продаваемые с заявленной стенкой 8-9 мм и более?Все просто, производитель экономит на …. Подробнее

Смотрите видео обзоры топовых печных блогеров, на этой странице

Печи Теплынь (8)

Акция! Скидка 10% и Бесплатная доставка Топка сделана из новой толстостенной трубы
(Котловая сталь СТ20), толщина 6 и 8 мм c усилением до 12 (!) Перейти в каталог. ..
Теплынь ПАТРИОТ (8)

Акция! Скидка 10% и Бесплатная доставка Бюджетная, прочная серия печей Теплынь Патриот с баком и без бака (ЖАР 500) Перейти в каталог…
Теплынь РЕТРО (Емельяныч) (4)

БАК В ПОДАРОК+ Бесплатная доставка Печь под обкладку кирпичом, по мнению многих профессионалов и просто любителей банных процедур, — самый лучший вариант! Печи обложенные кирпичом — дают великолепный пар. Такие печи более ….
Буржуйка (1)

РаспродажаЗнаменитая, легендарная буржуйка Теплынь Стоит не дорого, греет отлично Топка усилена до 6мм из низколегированной стали 09г2с Преимущество печи в продуманной конвекции по технологии канадской печи Булерьян

Смотрите фото/видео установленных печей в нашем Instagram

Полезная информация

ПЕЧИ ТЕПЛЫНЬ- Официальный сайт производителя печей

Наша компания занимается производством недорогих но качественных печей Производим с 2008 года
Более чем за 10 лет, печная продукция постоянно модернизировалась и улучшалась, подстраиваясь под современные стандарты качества и безопасности.
Сегодня компания производит печи соответствующие техническому регламенту Таможенного союза 010 «О безопасности машин и оборудования» имеет все необходимые сертификаты качества.
Отдел технического контроля проверяет каждое изделие по нескольким параметрам, что гарантирует бесперебойную работу банных печей в течении всего срока эксплуатации.;
Продукция имеет все необходимые сертификаты и протоколы испытаний пожаробезопасности Подробнее о компании Печи ТЕПЛЫНЬ

ПЕЧИ ДЛЯ БАНИ ПО ЦЕНАМ ЗАВОДА ПРОИЗВОДИТЕЛЯ

Баня для русского человека не безделица. Баня — это не просто приятное и полезное занятие, это наше культурно-историческое наследие, бережно хранимое и передаваемое от поколения к поколению. Печь банные, как сердце для человеческого организма: от того, насколько хорошо будет она работать, зависит качество пара и температура в помещении

Печи для бани купить

Цены от производителя! Металлические, дровяные печи для бани из толстостенной надежной стали, всегда были востребованы среди покупателей , за свою долговечность и практичность Толстостенные печи, имеют практически не ограниченный срок службы. Форма топки в виде трубы идеально подходит для печей на дровах, тепловая нагрузка в трубе распределяется более равномерно по сравнению с печами из листового металла. Банная печь из толстостенной стали будет служить длительное время, не подвергаясь короблению или прогару. Огромным плюсом является отсутствие сварочных швов произведенных в стык

Наша компания производит печи, преимущественно из толстых металлов. Поставляем по всей России, в том числе в печные магазины и напрямую покупателям. Для того что бы купить печи для бани, достаточно оформить заказ Доставка на один из терминалов — Бесплатно!

Основные сведения о металлических дровяных печах • Вместо

При отоплении дровами существует множество вариантов выбора дровяного прибора.

Кто-то захочет построить каменную печь, которая не только обогревает, но и украшает дом. Другие, особенно те, кто живет в небольшом пространстве, таком как крошечный дом или хижина, выберут какую-либо форму ракетного нагревателя из-за их эффективности при обогреве небольшого пространства. Однако подавляющее большинство выберет одну из многих металлических дровяных печей, доступных на рынке. По удобству и простоте монтажа хорошую металлическую дровяную печь не превзойти.

Итак, давайте посмотрим на современную металлическую дровяную печь.

Как работают металлические дровяные печи

Типы дровяных печей, о которых я буду говорить в этой статье, используют дрова в качестве топлива и располагаются в помещении, которое они будут обогревать. Поэтому я не буду говорить о пеллетных печах или дровяных печах. Все эти печи превращают выдержанные дрова в тепло посредством процесса, называемого горением. С технической точки зрения научная формула сгорания равна 9.0003

древесина + O2 → CO2 + h3O + энергия

Это означает, что древесина и кислород сгорают с образованием углекислого газа и воды с выделением энергии в виде тепла. Все дровяные печи спроектированы с учетом этого процесса сжигания. Все они потребуют некоторой формы забора свежего воздуха, чтобы снабжать древесину кислородом, чтобы поддерживать горение. Они также смогут контролировать этот поток воздуха, чтобы его можно было ограничить или полностью отключить, чтобы потушить огонь.

Все дровяные печи имеют дымоход, который позволяет продуктам жизнедеятельности (углекислому газу, воде и другим не полностью сгоревшим веществам) выходить из камеры сгорания. И все они рассчитаны на то, чтобы обеспечить эффективную передачу этого тепла от печи в помещение непосредственно через металлический корпус самой печи, так как металл быстро проводит это тепло.

Типы металлических дровяных печей

Существует множество различных металлических дровяных печей на любой бюджет и любой эстетический вкус. Вот некоторые из доступных вам вариантов.

Плита-бочка

Изображение взято с сайта Homedepot.ca

Первый тип печи — самый дешевый, который вы можете получить. Вы просто покупаете в Интернете комплект для переоборудования, который превратит любую металлическую бочку (обычно на 36 или 55 галлонов) в дровяную печь. Каждый комплект поставляется с дверцей, которая будет привинчиваться к одному концу металлической бочки, двумя парами ножек и демпфером для соединения бочки с трубой печи. Чаще всего их устанавливают в мастерской или другой хозяйственной постройке, поскольку они занимают много места и обычно не одобрены для использования внутри жилища.

Найдите эту печь на Amazon

Печь из самшита или бревен

Изображение с сайта fireinsert.com

Печь этого типа является одной из самых маленьких и предназначена для обогрева помещений, таких как хижина, большая палатка или однокомнатный дом. Как правило, они имеют небольшую варочную поверхность с одной или двумя конфорками, встроенными непосредственно в плиту. Они повышают эффективность печи, поскольку вы можете одновременно готовить пищу и обогревать дом одним и тем же топливом. Дрова загружаются через дверцу в передней части печи.

Найдите эту печь на Amazon

Мини-печи на дровах

С сайта www.cubicminiwoodstoves.com

Несколько компаний специализируются на производстве очень маленьких дровяных печей для использования в крошечных домах. Кубическая и крошечная дровяная плита — две из самых популярных. Часто размером всего около фута в сторону, эти небольшие печи могут поместиться даже в самой маленькой комнате. Их компактный размер является как силой, так и слабостью. Единственным возможным недостатком является то, что вы не можете легко купить древесину, которая поместится в нее, поскольку большинство продаваемых дров имеет длину 16 дюймов. Для этих печей требуются дрова длиной около 6 дюймов.

Найдите эту печь на Cubic

Чугунная дровяная печь

Взято с сайта northtool.com

Эта чугунная дровяная печь является наиболее распространенным типом, используемым для обогрева домов в Соединенных Штатах. По сути, это чугунный ящик, который поднимается над землей на ножках или пьедестале. Существует диапазон размеров для обогрева от 1200 квадратных футов (как этот) до 3200 квадратных футов (ссылка ниже), поэтому, вероятно, есть модель, которая будет соответствовать вашей конкретной ситуации. Подавляющее большинство из них имеют стеклянную дверь, чтобы вы и ваша семья могли наслаждаться видом огня, обогревая свой дом. Ничто не сравнится с видом костра холодным зимним вечером, скажу я вам!

Самые современные из этих печей, как правило, сертифицированы EPA из-за их высокой эффективности. Этот сертификат получен благодаря перегородке, расположенной на верхней стороне камеры сгорания. Это помогает обеспечить вторичное сгорание горючих материалов в газах, что означает меньше выбросов в дымоход и больше тепла для пользователя. КПД этих печей обычно составляет от 70% до 80%.

Найдите эту печь на сайте Lowes

Дровяные печи для приготовления пищи

на сайте woodcookstove.com

Последний тип дровяных печей, который я представлю здесь, — это дровяные печи для приготовления пищи. Эти большие приборы в основном предназначены для приготовления пищи, но они также прекрасно справляются с обогревом дома.

Часто они больше и тяжелее любых других упомянутых печей, поэтому убедитесь, что у вас есть место для них. С одной стороны печи есть небольшая топка, в которой поддерживается огонь. Он отделен от духовой части печи, поэтому огонь не обожжет одну сторону того, что вы пытаетесь приготовить. Верхняя часть плиты представляет собой одну большую варочную поверхность для разогрева кастрюль и сковородок.

Большинство из них имеют «горелки», представляющие собой наборы концентрических колец, которые можно снять, чтобы вместить кастрюлю любого размера, которую вы используете. Горячие газы от огня будут нагревать как духовку, так и поверхность для приготовления пищи, прежде чем выйти из устройства через дымоход. Они являются наиболее эстетичными из дровяных печей — больше, чем просто черный металлический ящик.

Установка металлической дровяной печи

Прежде всего, позвольте мне сказать, что при установке дровяной печи важно следовать инструкциям производителя по установке. В руководстве, прилагаемом к вашей дровяной печи, содержатся подробные инструкции по ее установке. Если вы умеете делать что-то своими руками, у вас не должно возникнуть особых проблем с тем, чтобы сделать это самостоятельно. Однако, если вы сомневаетесь в своей способности следовать инструкциям, лучше всего обратиться за профессиональной помощью. В любом случае, вот несколько основных моментов установки.

Поддерживающий вес

Поскольку чугун является наиболее часто используемым материалом для изготовления этих приборов, они будут довольно тяжелыми. Даже самая маленькая дровяная печь из самшита будет весить 150 фунтов; печи, используемые для обогрева дома среднего размера, будут весить от 300 до 400 фунтов. Имейте в виду, что это только вес печи. Дрова, ожидающие сжигания, добавят вес, и любая каменная кладка, добавленная вокруг печи для повышения эффективности, также значительно увеличит вес. Этот дополнительный вес должен поддерживаться вашим полом — полом, который, вероятно, не был рассчитан на такую нагрузку. Из-за этого вам может понадобиться добавить дополнительную опору ниже места расположения печи.

Расстояние до горючих материалов

Одним из наиболее важных соображений при установке дровяной печи является расстояние до горючих материалов. Большинство домов построено из того же материала, который активно горит в печи: дерева. Вы должны убедиться, что дровяная печь находится на соответствующем расстоянии от всех горючих материалов в вашем доме. Это включает в себя все, что ниже, выше и по бокам печи, и эти расстояния четко указаны в инструкции по эксплуатации и специфичны для каждой печи. Например, одна печь, предназначенная для обогрева дома площадью 3200 квадратных футов, требует 26 дюймов от стороны печи до стены, а печь меньшего размера, предназначенная для обогрева 900 квадратных футов требуется только 23 дюйма.

Под плиту следует положить специально предназначенный для этого изолирующий коврик. Это предотвращает воздействие тепла на каркас, поддерживающий печь. Если вы можете строить прямо на каменном фундаменте, вы, вероятно, можете отказаться от использования этой прокладки.

Также знайте, что расстояние до стен может быть ЗНАЧИТЕЛЬНО сокращено за счет использования теплозащитных экранов. Это тонкие листы негорючего материала, которые крепятся к стене с небольшим зазором (1-2 дюйма) между стеной и теплозащитным экраном. Некоторые люди используют для этой цели листовой металл, но я склонен использовать кусок цементной плиты с плиткой, так как я думаю, что это выглядит лучше.

Печная труба

Все дровяные печи должны иметь приспособление для отвода горячих дымовых газов из камеры сгорания наружу (в печную трубу). Существуют различные размеры печных труб, но наиболее распространенным размером дровяных печей, работающих на дровах, является 6-дюймовая труба. Первый отрезок трубы, непосредственно соединенный с дровяной печью, обычно представляет собой черную печную трубу с одной стенкой. Оттуда у вас есть выбор: пройти прямо через дом, согнуть его на 90 градусов и вывести через стену дома или подключить к существующему каминному дымоходу. Просто имейте в виду, что когда вы проходите через потолок или стену, вам нужно будет купить настенный наперсток, специально предназначенный для этой цели. И как только вы пройдете через потолок или стену, вам нужно будет перейти на изолированную трубу с двойными или тройными стенками.

Заключительные мысли

Вот и все, краткий обзор доступных сегодня дровяных печей. Как видите, есть дровяная печь, предназначенная практически для любого применения, которое вы можете пожелать. В любом доме, маленьком или большом, его потребности в отоплении могут частично или полностью удовлетворяться за счет дровяной печи. И, возможно, лучше всего то, что вам не нужно беспокоиться о том, что в разгар зимы отключится электричество. Если это так, вы и ваша семья по-прежнему будете уютно сидеть рядом с теплым огнем в вашей маленькой дровяной печке. Это душевное спокойствие, которым мы все можем наслаждаться.

Дровяное отопление – Шаг 6: Установка и обслуживание

Шаг 6: Установка и обслуживание

Загрузите эту информацию в виде настраиваемого файла
Creative Commons PDF

Это открытие страницы:

Правильная установка дровяного отопления система необходима для чистой и эффективной работы и для безопасности. Неправильно установленные дровяные горелки и дымоходы являются основной причиной пожаров в домах. В большинстве штатов действуют общегосударственные стандарты противопожарной безопасности для установки печей, за которыми обычно наблюдают местные чиновники по строительным нормам и правилам. Всегда следуйте инструкциям производителя, а также государственным и местным строительным нормам. Обратите особое внимание на расстояние от горючих поверхностей. В выборе и монтаже системы отопления на дровах рекомендуется помощь профессионалов; однако следующая информация предоставляется в качестве общего руководства. Эта информация не является исчерпывающей. Для получения подробной информации обратитесь к руководству пользователя и местным строительным нормам. Если вы сомневаетесь, обратитесь к профессиональному установщику дровяных печей.

Расположение

Ваша плита должна располагаться в часто используемом центральном месте, например, в гостиной или семейной комнате. Когда вы определились с местом, осмотрите опорную конструкцию под полом, на котором будет установлена печь, чтобы убедиться, что она соответствует требованиям. Самое эффективное место для обогрева печи — в центре комнаты, где она может излучать тепло во всех направлениях, однако следует учитывать и использование помещения. Наименее эффективное место для установки печи — в чулане или нише, поэтому подумайте, где вы можете установить устройство, чтобы оно было безопасным (как на расстоянии от горючих поверхностей, так и в стороне от потока домов или движения транспорта). .

Установка требует надлежащих зазоров между поверхностями печи и их окружением, чтобы уберечь дом от пожара. Помните: необходимо учитывать теплоотдачу от стен дымохода и дымохода, а также от самой печи.

Зазоры от горючих материалов

Негорючий материал определяется как материал, который не воспламеняется и не горит при воздействии пламени или сильного нагрева в течение продолжительных периодов времени. Сталь, железо, кирпич, плитка, бетон, шифер и стекло негорючи. Все стены с деревянным каркасом являются горючими, в том числе стены из гипсокартона и гипсокартона на деревянных рейках или деревянных стойках. Почти все стены и потолки в жилых домах состоят из дерева. Постоянное воздействие тепла снижает температуру, при которой горючий материал начинает гореть. Балка или стропила, расположенные слишком близко к стенам дымохода, или стойка, расположенная слишком близко к печи и ее дымовой трубе, со временем перегреются и воспламенятся. Поэтому важно, чтобы печь была установлена на достаточном расстоянии от горючих материалов. Если вы не уверены в конструкции своего дома, предположите, что стены или потолок являются горючими, и соблюдайте надлежащее расстояние.

Пол считается негорючим, если он выполнен из бетона, плиты по плану или монолитного бетона со стальными или бетонными, но не деревянными, опорами. Существующая каменная пристройка очага является негорючей, если под ней не оставлены деревянные опалубки и если размещение печи позволяет увеличить очаг очага не менее чем на 18 дюймов перед загрузочной дверью. Все деревянные полы, ковры и синтетические материалы считаются горючими и должны быть защищены надлежащим образом. К другим горючим материалам относятся мебель, драпировки, книги и одежда.

Все печи и дымоходы требуют минимального расстояния до незащищенных горючих материалов сверху и со всех сторон дровяной печи. Зазоры определяются строительными нормами для предотвращения перегрева горючих материалов путем их размещения на безопасном расстоянии от печи и ее компонентов. Требуемые зазоры для печей и их частей от всех горючих материалов, таких как стены и мебель, можно найти на сертификационной табличке стандартов испытаний на безопасность или в инструкциях производителя по установке. Если производительность неизвестна, например, для несертифицированных печей, минимальные требуемые расстояния до горючих материалов очень велики: 48 дюймов для излучающих печей и 36 дюймов для печей, окруженных кожухами, за которыми может проходить конвекционный воздух. Если вы устанавливаете печь, для которой нет инструкции, вы должны соблюдать государственные строительные нормы и правила. Зазоры, перечисленные в этом руководстве, также могут быть полезны.

Производители печей, сертифицированных EPA, должны указывать минимальные зазоры. Эти зазоры различаются в зависимости от конструкции печи. Если этикетки нет, печь не сертифицирована EPA. Некоторые страховые компании принимают только приборы, сертифицированные EPA. Кроме того, имейте в виду, что неправильная установка печи может аннулировать ваш страховой полис в случае пожара в доме.

Для печей или дымоходов до негорючих стен (например, бетонных стен или земляных полов) не требуется зазора. Однако рекомендуется оставлять шесть дюймов или более для хорошей циркуляции воздуха и рассеивания тепла.

Зазоры для дровяных печей и дымоходов

Государственные и местные строительные нормы и зазоры, перечисленные в этом разделе, следует соблюдать, если инструкции производителя по установке отсутствуют. При наличии инструкций производителя сравните рекомендуемые зазоры с государственными и местными строительными нормами, а также с приведенными здесь. Всегда придерживайтесь как минимум строительных норм и спецификаций производителя; использование большего зазора обеспечит запас прочности, но никогда не делайте меньше того, что они рекомендуют.

Незащищенные полы, стены и потолки.

Для всех печей требуется минимальное расстояние 36 дюймов до незащищенных горючих материалов сверху и со всех сторон печи. Одностенная дымовая труба должна иметь зазор до горючих стен и потолка, измеренный под прямым углом к трубе, не менее 18 дюймов. До негорючих стен (например, бетонных) зазор не требуется. Однако хорошей практикой является наличие шести дюймов или более для хорошей циркуляции воздуха и рассеивания тепла.

Единственным основанием, на которое можно установить печь без специальной защиты, является негорючий пол или правильно сооруженная пристройка к очагу. Такое основание должно простираться не менее чем на 18 дюймов со всех сторон печи.

Защищенные стены и потолки.

Дровяная печь и дымоход могут быть размещены на расстоянии менее 18 дюймов от горючего материала, если материал защищен утвержденным способом с помощью самодельной или сборной системы уменьшения зазора.

В двух наиболее распространенных типах самодельных систем уменьшения зазоров используется листовой металл 24-го калибра (оцинкованная сталь, алюминий или медь) или каменная стена толщиной 3-1/2 дюйма (номинал 4 дюйма). Любой из этих материалов должен находиться на расстоянии одного дюйма от горючей поверхности; то есть они должны быть прикреплены к горючей поверхности так, чтобы между листовым металлом или кирпичной кладкой и горючим материалом оставался воздушный зазор не менее одного дюйма.

В случае листового металла используются негорючие прокладки для поддержания однодюймового воздушного пространства. В случае каменной стены для крепления кирпича к стене используются металлические анкеры и полосы обрешетки, если это необходимо.

Не размещайте распорки или стяжки непосредственно за печью или дымоходом. По всему периметру системы уменьшения зазора необходимо поддерживать однодюймовый воздушный зазор, чтобы воздух свободно проходил и отводил тепло. Это предотвратит воспламенение горючей поверхности.

Листовой металл или каменная кладка, прикрепленные к стене без этого воздушного пространства, не обеспечивают никакой защиты и не могут рассматриваться как система уменьшения зазора.

Защитные системы или системы уменьшения зазора

Система уменьшения зазора обеспечивает вентилируемое воздушное пространство между источником тепла и горючим материалом на расстоянии одного дюйма от горючей поверхности. Установка системы уменьшения зазора уменьшит передачу тепла к горючей поверхности, что позволит уменьшить определенные зазоры. У дилеров дровяных печей и каминов можно приобрести различные готовые системы уменьшения зазора. Всегда ищите список безопасности и убедитесь, что система предназначена для использования с дровяной печью. Производители этих проверенных и перечисленных принадлежностей предоставляют специальные инструкции по установке, которым необходимо следовать.

Система уменьшения зазора должна располагаться по центру позади или над плитой и дымоходом для защиты стены или потолка соответственно. Система должна выходить за пределы печи не менее чем на 36 дюймов по высоте и ширине по диагонали. Если печь расположена дальше от стены, чем требуется минимальное расстояние, ширину и высоту системы зазоров можно определить путем измерения от бокового и верхнего края печи до незащищенной стены. Это расстояние должно быть не менее 36 дюймов. Чем больше расстояние между печью или дымоходом и стеной, тем меньше должна быть система уменьшения зазора.

Некоторые производители могут указывать большие зазоры. Для получения полного списка зазоров с использованием систем уменьшения зазоров обратитесь в местное управление пожарной охраны.

Защита пола

Все полы из горючих материалов должны быть защищены. Единственным основанием, на которое можно установить печь без специальной защиты, является негорючий пол или правильно сооруженная пристройка к очагу. Производители перечисленных печей обычно указывают тип материала, необходимого для защиты пола. Если производитель не указывает материал, вы можете приобрести на рынке одну или несколько проверенных на безопасность сборных печных плит.

Защита пола должна выступать не менее чем на 18 дюймов перед загрузочным люком, чтобы предотвратить повреждение пола искрами, тлеющими углями, пеплом или лучистым теплом. Он также должен расширяться на 18 дюймов или более с остальных сторон перечисленных печей, если производитель не указывает большую величину. Печь, не указанная в списке, требует не менее 18 дюймов защиты пола со всех сторон, включая загрузочные и зольниковые дверцы.

Если для соблюдения требований к зазорам требуется более одной сборной плиты печи, внесенной в список безопасности, соединение между плитами должно быть выполнено с использованием либо протестированного и внесенного в список безопасности адаптера плиты печи, либо полоски листового металла 24 калибра четыре к шесть дюймов шириной.

Рекомендуемый тип защиты пола зависит от длины ножки печи. Печи с ножками высотой менее двух дюймов должны стоять только на защитном покрытии пола, как указано производителем, на сборных печных плитах, проверенных на безопасность и включенных в список, или на негорючем полу.

Если ножки вашей печи имеют высоту два дюйма или более, вам также разрешено использовать сочетание листового металла и кирпичной кладки. Расположение листового металла и каменной кладки для защиты пола зависит от длины ножек печи:

Печи с ножками от двух до шести дюймов: Защита пола может состоять из четырехдюймовой (номинальной) пустотелой кладки, уложенной для обеспечения циркуляции воздуха через слой и покрытой листовым металлом 24-го калибра. Для эстетической привлекательности поверх листового металла может быть уложен еще один слой кирпичной кладки.

Печи с ножками высотой более шести дюймов: защита пола может состоять из близко расположенных блоков кирпичной, бетонной или каменной кладки толщиной не менее двух дюймов. Такая кладка должна быть покрыта листовым металлом толщиной 24 или размещена над ним.

Если вы используете сочетание листового металла и кирпичной кладки для защиты пола, убедитесь, что каждая ножка печи имеет прочное и прочное основание.

Дымоходы и дымоходы.

Эффект стека. Источник: Отопление жилых домов дровами. Canada Mortgage and Housing Corporation (CMHC) ¹

Дымоход — это двигатель, приводящий в действие систему отопления, работающую на дровах. Дымоход работает с печью или камином по принципу обратной связи. Тепло в дымоходе создает тягу, которая втягивает больше воздуха для горения, что делает огонь более горячим, который отдает больше тепла в дымоход, что создает большую тягу и так далее. Изолированный дымоход создает большую тягу при меньшем количестве тепла. Дымоходы, используемые с дровяными печами, должны соответствовать стандартам «для всех видов топлива», также называемым «Класс А».

Дымоходы должны максимально соответствовать следующим рекомендациям по проектированию:

Внутри теплой среды здания (кондиционируемое/отапливаемое помещение), а не на внешней стене
Выше здания
Проникнуть в ограждающие конструкции в самой высокой точке или рядом с ней
Прямо вверх, без изгибов и смещений
Изоляция вокруг дымохода
Размер дымохода соответствует размеру печи

Высота дымохода имеет решающее значение для создания надлежащего проекта и соблюдения правил пожарной безопасности. Дымоход должен возвышаться не менее чем на три фута над точкой, где он выходит из крыши, и должен быть как минимум на два фута выше любой части крыши в пределах десяти футов. (См. «Правило 3-2-10» ниже.)

Эффект дымохода , или «синдром холодного очага» — в режиме ожидания без огня в печи дом, который выше трубы, может вести себя как лучше дымоход, чем сам дымоход. Этот так называемый эффект дымовой трубы создается (поднимающимся) теплым воздухом в доме, создавая небольшое отрицательное давление внизу, где находится печь, и, поскольку дымоход короче дома, он не может конкурировать. Следовательно, направление потока в дымоходе меняется на противоположное, течет назад и втягивает холодный воздух и, возможно, выхлоп в дом.

Правило 3-2-10

Высота дымохода имеет решающее значение для создания надлежащей тяги. Дымоход должен простираться не менее чем на три фута от крыши и быть не менее чем на два фута выше любой части крыши в пределах десяти футов, измеренных по горизонтали. Измерения производятся от высокой стороны крыши до вершины стены дымохода.

Если ваш дымоход находится на расстоянии 10 футов или более от конька крыши, вы можете напрямую использовать приведенную ниже таблицу. Если конек ближе десяти футов, рассчитайте необходимую высоту, используя числа из приведенной выше таблицы по следующей формуле: (скат крыши x расстояние до конька) + 2 фута = требуемая высота над крышей.

Например, для дымохода на 5/12-скатной крыше, расположенной в 6 футах от конька, требуется: (5/12 x 6 футов) + 2 фута = 4 фута, 6 дюймов над крышей.

Соединитель дымохода или вентиляционный соединитель широко известен как дымоход. Он соединяет печь с дымоходом. Дымоход может иметь одинарную или двойную металлическую стеновую конструкцию. Двойная стенка обеспечивает лучшую защиту, и многие страховщики жилья требуют эту функцию. Он не может проходить через стену, потолок, чердак, шкаф или любое скрытое место.

Исследования показывают, что большинство домашних пожаров, связанных с дровяными обогревателями, часто возникают вокруг дымохода или дымохода. По данным Комиссии по безопасности потребительских товаров США, пожары в домах с участием дымоходов вызваны в первую очередь накоплением креозота в дымоходе (креозот — это сажа и смола, образующиеся в качестве побочного продукта горения древесины), металлическими дымоходами, расположенными слишком близко к горючим веществам, отказом дымохода, неправильным строительство или износ каменной дымовой трубы, а также неправильный монтаж дымоходного соединителя (дымохода). Перед строительством или установкой дымохода и дымохода очень важно связаться с отделом пожарной охраны и местными должностными лицами по строительным нормам для получения информации о том, как сделать вашу систему безопасной (во многих районах установка должна быть проверена местным чиновником по строительным нормам и правилам). ).

Из соображений безопасности дымоход должен быть как можно короче, но допускается установка трубы длиной около пяти футов. Имейте в виду, что в самой безотказной системе горизонтальных секций и отводов будет мало, если они вообще будут. Вертикальная дымовая труба обеспечивает наилучшую возможную тягу и позволяет креозоту и саже падать обратно в печь для сжигания. Следует избегать длинных участков дымохода и отводов, поскольку они неизбежно заполняются сажей, золой и креозотом.

*Уклоны крыши даны в футах высоты на 12 футов длины. Склон 6/12 поднимается на 6 футов на каждые 12 футов горизонтального участка.

Наперстки

Используйте наперсток из металла или огнеупорной глины, когда пропускаете дымоход через негорючие стены. Наперсток должен быть постоянно вклеен в каменную дымовую трубу и проходить через стенку дымовой трубы до внутренней поверхности или вкладыша, но не дальше. Короткий отрезок дымохода, обжатый с обоих концов, вставьте в наперсток и закрепите его высокотемпературным герметиком. Дымоход должен как можно глубже входить в наперсток, но не должен торчать в дымоход.

Если вам необходимо выпустить воздух через горючую внутреннюю или внешнюю стену, обратитесь к начальнику пожарной охраны за инструкциями. Дымовая труба никогда не должна проходить через потолок, шкаф или скрытое место. Для таких ситуаций требуется дымоход класса А. Как только дымоход соединяется с дымоходом, с этого момента он должен оставаться дымоходом. Дальнейшее использование дымохода запрещено.

Кирпичный или металлический дымоход

Наличие металлического или каменного дымохода зависит от ряда факторов. Оба типа имеют преимущества и недостатки.

Металлические дымоходы часто дешевле каменных дымоходов и более приспособлены для установки в существующих домах. (Однако некоторые страховые компании не одобряют покрытие для домов с металлическим дымоходом; обязательно проконсультируйтесь со своей страховой компанией перед установкой металлического дымохода.) Большинство каменных дымоходов требуют работы опытного каменщика и обычно строятся в то же время. время как дом.

Каменные дымоходы требуют отверстия для очистки, что обеспечивает удобный способ удаления креозота после очистки. Отверстие должно быть более чем на два фута ниже входного отверстия дымохода, оно должно быть изготовлено из черного металла и иметь дверцу, обеспечивающую герметичность при использовании печи.

Для защиты от дождя часто добавляют колпак дымохода. На кирпичных дымоходах чаще всего используется плоская пластина из стали или бетона, но доступны более стильные керамические и металлические колпаки. Также доступны заглушки для дымоходов, прошедших испытания на безопасность и зарегистрированных в списках производителей.

Каменные дымоходы очень долговечны, и некоторые домовладельцы считают их более привлекательными, чем сборные дымоходы. Кроме того, массивные внутренние каменные дымоходы дольше сохраняют тепло и продолжают отдавать это тепло в помещение еще долго после того, как дрова утихнут.

Кладочные дымоходы имеют и недостатки. Они дороги в строительстве и их сложнее осматривать и обслуживать, чем сборные дымоходы. Каменные дымоходы, встроенные в наружные стены, снижают эффективность отопления. Это воздействие низких температур наружного воздуха приводит к большей потере тепла и более высокому накоплению отложений креозота.

Независимо от того, построили ли вы каменный дымоход или планируете использовать существующий, безопасность должна быть вашим главным соображением. Кирпичный дымоход представляет собой очень тяжелую конструкцию, которая должна выдерживать многолетнее использование, включая случайные возгорания дымохода, при которых температура может достигать 2700°F.

Правила техники безопасности при подключении дровяной печи к каменному дымоходу:

Убедитесь, что в печи достаточно воздуха для горения и тяга соответствует размеру дымохода.
Проверьте общее состояние существующего дымохода. Ищите незакрепленные кирпичи и трещины в растворе, которые могут привести к утечке креозота или вылету искр, воспламеняющих креозот или сухую конструкционную древесину. Попросите компетентного каменщика сделать необходимый ремонт или добавить облицовку дымохода.
Во многих старых домах есть дымоходы, которые находятся в хорошей конструктивной форме, но не отвечают требованиям «всех видов топлива» или «класса А». Типичным примером является дымоход, построенный из четырехдюймового кирпича без футеровки из шамота. Эти дымоходы можно сделать безопасными, выровняв их вкладышами из списка безопасных.
Каждый дровяной прибор должен иметь свой дымоход (камин считается прибором). Если у вас более одного камина, проверьте дымоход, чтобы убедиться, что дымоход существует для каждого прибора.
Часто в старых домах существующий каменный дымоход мог обслуживать более одного прибора в разных комнатах. Крайне важно найти и закрыть эти неиспользуемые входные отверстия или бреши . Неиспользуемые пробоины часто закрываются тонкой металлической крышкой в форме пирога. Они могут быть скрыты панелями или штукатуркой, особенно если дом был перестроен. Неиспользуемые отверстия должны быть заделаны с помощью каменной кладки и раствора из огнеупорной глины, чтобы прежнее входное отверстие было таким же прочным, как и остальная часть дымохода.

Осмотр и чистка дымоходов

Все дымоходы требуют регулярного осмотра на предмет износа и отложений креозота. Даже правильно построенный дымоход со временем может осесть и потребовать ремонта – плохо построенный дымоход опасен с самого начала. Дымоход необходимо осматривать и чистить не реже одного раза в год, а если вы пользуетесь дровяной печью ежедневно, то раз в две недели. Также разберите дымоход и осмотрите его.

Никогда нельзя допускать, чтобы креозот откладывался на дымоходе толщиной более четверти дюйма. Осмотрите дымоход как в конце печи, так и в верхней части дымохода. Помните, что более прохладные поверхности будут иметь самые толстые отложения креозота (обычно они находятся ближе к верху).

Вы можете заказать профессиональную чистку дымохода или сделать это самостоятельно. Если вы делаете это самостоятельно, наденьте защитную маску, очки и перчатки и используйте качественную щетку со стальной щетиной. Вам также нужно будет очистить внутреннюю часть плиты и дымохода. Если вы подозреваете утечки или трещины в системе печи, вызовите профессионала для проверки герметичности. При обнаружении каких-либо утечек немедленно устраняйте их. Если дымоход проходит через чердак, необходимо ежегодно проверять его на наличие трещин.

Воздух для горения

В зависимости от штата, в котором вы живете, государственные и/или местные строительные нормы и правила могут требовать притока наружного воздуха для обеспечения достаточного количества воздуха для горения. Размер, конструкция и расположение необходимого воздухозаборника зависят от ряда переменных, таких как тип и высота дымохода и тепловая мощность печи. Проконсультируйтесь с вашими чиновниками строительных норм. Без подачи наружного воздуха ваша печь будет забирать воздух для горения из помещения, создавая опасность обратного выброса вредных газов и дыма в дом. При недостаточном количестве воздуха для горения ваша центральная печь или водонагреватель также могут отводить токсичные газы в обратном направлении, даже если камин или печь работают нормально.

В некоторых дровяных печах наружный воздух поступает непосредственно в печь, обеспечивая адекватную подачу воздуха для горения и уменьшая нежелательную инфильтрацию. Для нового дома, построенного в соответствии с энергетическими нормами, воздухозаборник абсолютно необходим.
