Многие знают, что пища, приготовленная на огне, имеет особый вкус и аромат, поэтому мангал является неотъемлемой частью любого загородного дома, дачи. Еду, приготовленную на свежем воздухе, любят все. Сделать мангал на своем участке своими руками под силу каждому. Вы навсегда забудете суету вокруг маленьких, неустойчивых конструкций, которые почти мгновенно разваливаются и ржавеют. Для готовки еды на улице замечательно впишется в дизайн любого участка мангал из кирпича. Он может быть самой разнообразной формы, вида и габаритов, показано на фото, но в его строении должна соблюдаться схема простого мангала из кирпича и его порядовки.
Выбираем схему кладки

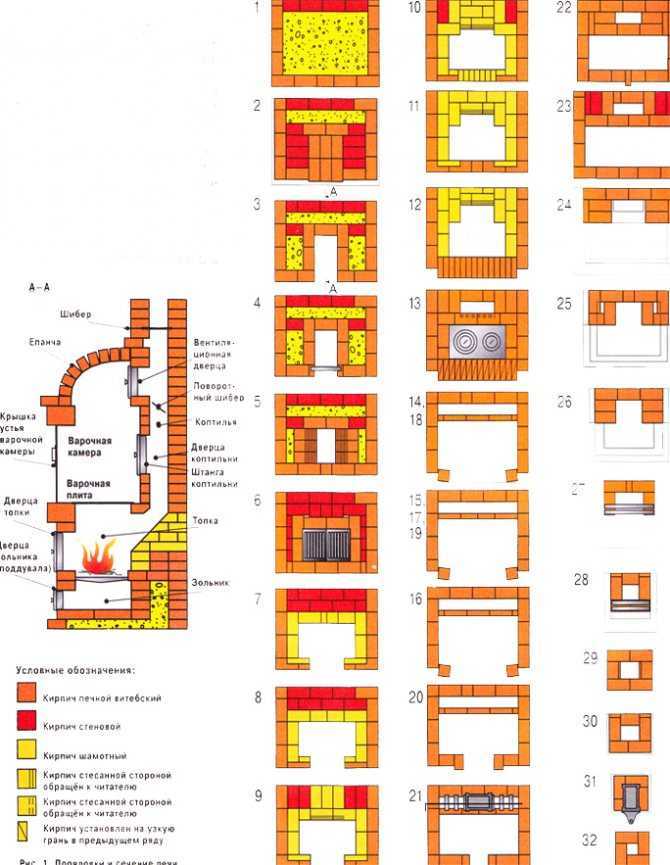

Порядовка — это схема укладки кирпичей по рядам. Схема постройки мангала из кирпича станет настоящим помощником для новичка, показано на фото.
Стандартные кладки
Место расположения
Перед тем как начинать строительство мангала, необходимо определиться с местом его расположения.
Законченную конструкцию нельзя будет перенести на другое место, поэтому стоит найти более удобный и подходящий участок:
- Лучше всего делать под навесом, это будет закрывать его от осадков и ветра;
- Ближе к дому, подведенный водопровод будет очень кстати;
- Рядом с хозяйственными постройками, где можно будет хранить все необходимое для эксплуатации мангала;
- Необходимо располагать на безопасном расстоянии от легковоспламеняющихся предметов;
- Место должно быть удобным для общения и отдыха.
Подготовительные работы
Когда с местом определились, разрабатывается проект, схема мангала из кирпича своими руками, где нужно указать размеры, и рассчитать количество необходимого материала. Схемы и чертежи мангала из кирпича вы можете сделать сами. Для этого нужно определиться с видом конструкции, кокой формы и габаритов он будет. Сразу продумать расположение отсека для поддува, золы и место под хранение дров и угля.
Схема мангала из кирпича показывает кладку первых и последующих рядов.
Указывается, какой должна быть ширина с между кирпичами. Важно, чтобы схема мангала из кирпича своими руками имела подробное изображение конструкции по частям, это поможет произвести кладку более качественно и просто.
Указывается, какой должна быть ширина с между кирпичами. Важно, чтобы схема мангала из кирпича своими руками имела подробное изображение конструкции по частям, это поможет произвести кладку более качественно и просто.Если вы не можете справиться самостоятельно, то фото схемы мангалов из кирпича вы можете выбрать в интернете. При выборе материала обратить внимание нужно на кирпичи, из которого будет строиться конструкция. Для строительства подойдет стройматериал, предназначенный своими характеристиками для высоких температур.
Прежде чем начинать кладку кирпича, соорудите фундамент под печь. Обычно капается яма, размер и глубина которой зависит от веса и размера вашей конструкции. Дно ямы вкладывается мелким камнем и щебенкой. Дальше заливаете бетонной смесью, для полного схватывания которого придется ждать около двух недель. Строение производится после полного высыхания фундамента.
Кладка кирпича
Если у вас не имеется опыта кладки своими руками, то лучше будет, если вы возьмете схему простого мангала из кирпича.
Это самый легкий вариант для новичка и не требует особых навыков. Тщательно просмотрите схему и кладите кирпичи так, как показывают порядковые чертежи. Внимательно вымеряйте углы, и не забывайте снимать излишки смеси.
Даже незначительная ошибка может привести к непоправимым последствиям, поэтому лучше настройтесь на работу и найдите достаточное количество времени для строительства. За некоторое время до начала работ, кирпич желательно пропитать водой, для лучшего сцепления во время работы.
Самая легкая схема кладки мангала из кирпича своими руками предполагает — каждый ряд сдвигать на полкирпича в каждую сторону. Начинать рекомендуется от угла к центру по четко проведенным линиям. Каждые три ряда проверяйте при помощи уровня и укладывайте армирующую сетку.
Первые два ряда кладуться сплошными. Последующие вразбежку — каждый раз полкирпича смещается относительно друг друга. Кладка каждого ряда начинается от углов и проверяется уровнем. Строение уличного мангала следует проводить строго в соответствии со схемой.

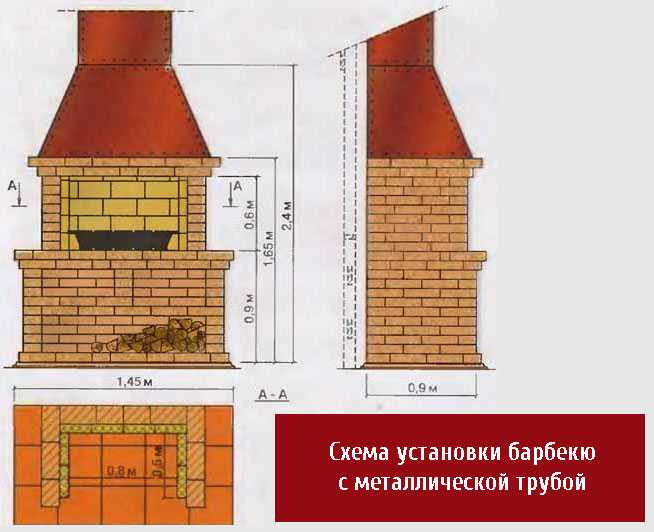

Если мангал хотите применять и как барбекю, то стоит заранее продумать место расположения решетки, для которой делаются выступы.
После этого выкладываются ветровые стены и дымосборник. Труба закрепляется на колонны и идет на сужение. Подобная конструкция является самой простой. А для того чтобы спрятать ее от влаги, во время осадков, над ней желательно установить козырек. В простой схеме мангала из кирпича трубы может и не быть, смотрите на фото.
Имеется очень много готовых схем мангалов из кирпича, разнообразных по сложности строения, денежным затратам и декорации. Можно придумать свой чертеж на основе уже имеющихся схем, которые можно увидеть на фото.
Кирпичный уличный мангал, сделанный самостоятельно, может быть угловой, со встроенными нишами, с вытяжной трубой и без, иметь столешницу для удобства готовки. Но все это следует заранее отобразить на схеме.
Мангал своими руками — поэтапная инструкция для начинающих с понятными схемами и описаниями этапов работы.
Фото-обзоры готовых мангаловАроматный шашлык – это обязательное блюдо на любом праздничном столе. Приготовить мясо можно и в походных условиях, однако при наличии мангала сделать это гораздо проще. Сегодня можно найти модели самых разнообразных конструкций, отличных по форме, размерам и типу использования.
Содержимое обзора:
Преимущества использования мангала
Казалось бы, что проще – пожарить мясо над тлеющими углями, поместив шампура на кирпичную подложку. Однако, в применении качественного мангала на даче есть ряд несомненных преимуществ:
- Благодаря наличию удобных опорных конструкций повар имеет возможность переворачивать шампура с нанизанным продуктом (мясо, овощи, грибы). Приготовленные таким образом блюда приобретают равномерную прожарку, без сырых участков.
- Для стационарных моделей обязательно наличие дымохода с качественной тягой, что защищает окружающих людей от воздействия дыма.
- Мастера при самостоятельном изготовлении мангала имеют уникальную возможность совмещать типичную печь с барбекю-установкой, с гриль-конструкцией, коптильней.
- Переносные мангалы очень удобны в практическом применении. После окончания дачного сезона их можно сложить и убрать на хранение.
Особым плюсом является огромное количество моделей, пошаговых инструкций и обучающих видео-уроков по строительству мангалов.
Требования к конструкциям
Независимо от используемого материала, типа конструкции, все мангалы должны отвечать ряду требований:
- Удобная форма, рассчитанная на стандартные шампура, решетки для птицы и овощей.
- Безопасность. В изделии должны быть обязательно предусмотрены ручки, ограничительные бортики, крышка (при необходимости), дымоход с качественной тягой (для стационарных моделей).
- Особенности материала. Выполнять мангалы следует только из негорючих материалов (металл, огнеупорный кирпич, камень).
- Обязательно следует предусмотреть оптимальную установку конструкции: вдали от отхожих мест, от мест сбора мусора, от легковоспламеняющихся строений. Лучше всего обустроить площадку для установки мангала и обеспечить нейтральную зону (полоса грунта с зелеными насаждениями).
Металлические конструкции дополнительно следует обработать антикоррозийным покрытием, которое позволит значительно продлить срок эксплуатации.
Материалы и инструменты для работы
Для изготовления качественного мангала понадобится следующий набор материалов:
- Листовое или армированное железо. Мангалы из металла, выполненные своими руками, отличаются удобной формой и качественным дизайном.
- Крепежный материал.
- Сварка.
- Болгарка для резки металла.
- Для каменных или кирпичных мангалов необходимо подготовить цемент, песок, гравий.
- Решетки для гриль-установки или барбекю.
- Строительный уровень, рулетка.
Если предусмотрено изготовление мангала из газового баллона, следует подготовить и его. Для работы пригодятся инструкции и картинки мангалов, сделанных своими руками.
Основные типы конструкции
Различают три группы мангалов:
- Стационарная модель.
- Переносная модель.
- Складная модель.
Каждый из представленных вариантов имеет ряд преимуществ и недостатков, которые следует учитывать при выборе модели для самостоятельной работы.
Стационарный мангал
Может быть представлен, как традиционной моделью, так и комбинированными вариантами:
- Мангал-печь, изготовленная своими руками.
- Мангал-барбекю.
- Мангал с гриль-установкой.
Как выровнять участок — инструкция, как сделать своими руками. Фото готовых работ, отзывы, секреты + обзор простых и сложных вариантов
Альпийская горка (альпинарий) ☘️ — 150 фото идей, новинки, дизайна, инструкция, схемы, как сделать своими руками
Веранда пристроенная к дому: обзор лучших проектов (140 фото-идей).
Инструкция, как выполнить строительство своими руками
Инструкция, как выполнить строительство своими рукамиДля строительства подобных печей понадобятся определенные навыки строительных работ, опыт и качественно составленный чертеж. В обустройстве важна каждая деталь: от дымохода до встроенных решеток.
Переносные конструкции
Чаще всего подобные мангалы изготовлены из листового железа или представлены коваными изделиями. Имеют стандартные размеры, боковые разъёмы для крепления шампуров во время готовки.
Особое внимание при самостоятельной работе уделяется опорам, которые должны обеспечивать прочность и равновесие всей конструкции.
Складные мангалы
Более сложные по своему обустройству модели. Для тех, кто не обладает строительными навыками, всегда имеются подробные инструкции для работы. Классический мангал имеет съёмные опорные ножки, бортики со специальными пазами, отдельно предусмотренную крышку.Мастер-классы по изготовлению мангалов
Работа над созданием удобной конструкции для приготовления пищи довольна сложная, она требует от мастера концентрации внимания, тщательного соблюдения последовательности действий и следования схеме.
Изготовление чертежа
Для самодельного мангала, независимо от его конструкции и материала изготовления, нужен качественно составленный чертеж. На схеме должны быть отображены следующие параметры:
- Размеры конструкции.
- Тип сборки (сварка, специальные пазы-разъёмы, каменная или кирпичная кладка).
- Наличие дымохода и отсеков печи для комбинированных моделей.
- Форма и наличие разъёмов для мобильных металлических мангалов.
Изображение модели делается в масштабе, и важно проводить работу с ориентировкой на подготовленный план. Для более сложных типов конструкций лучше воспользоваться помощью специалиста, который оптимально рассчитает силу тяги, правильное строение дымохода и расположение отсеков печи.
Конструкция из газового баллона
Чтобы сделать мангал из старого газового баллона, потребуется соблюдение техники безопасности, а также набор инструментов:
- Декорирующие материалы.
- Антикоррозийное покрытие.
- Сварка и болгарка.
- Решетки для обустройства качественной печи.
- Фурнитура и крепежи для монтирования подвижной крышки.
- Детали для изготовления опорных ножек.
Инструкция, как сделать мангал из газового баллона:
- С баллона слить газолин.
- Лучшим способом обезопасить себя и близких людей будет выжигание внутренней поверхности баллона.
- Внутреннюю поверхность также следует покрыть огнеупорным материалом.
- Наружную поверхность покрасить.
- Согласно подготовленной схеме, необходимо вырезать в боковой стенке дверцу, которую после шлифовки краёв монтируют обратно на подвижные крепежи.
- На оборотной стороне дверцы делают удобную ручку.
- Внутри по контуру следует приварить бортики, поверх которых укладывается решетка.
Завершающий этап работы – это монтаж опорных ножек, которые могут быть, как съёмными, так и представлены в стационарном варианте.
Мангал из кирпича
Для работы лучше брать огнеупорный материал, иначе в процессе эксплуатации остальные виды кирпича могут потрескаться.
Это приведет к неоптимальному нагреву продуктов и сильному задымлению.
Мангалы из кирпича, выполненные своими руками, требуют определенной сноровки и опыта строительной кладки. Разработку чертежа лучше предоставить специалисту. Это может быть, как обыкновенная модель с одной секцией, так и комбинированный вариант (например, мангал-печь для беседки).
Инструкция, как сделать мангал своими руками:
- В первую очередь, необходимо оценить состояние грунта (наличие подземных течений, карстовых пустот).
- Далее готовится площадка под будущую конструкцию. Это может быть, как каменная плитка, так и бетонная заливка.
- Поверх фундамента выкладывается первый ряд кирпича.
- Кладку ведут традиционным способом, параллельными рядами.
- Между каждым 3-4 рядом прокладывают армированное железо для повышения устойчивости мангала.
- На высоте 1-1,2 метра монтируют крышу. Нижний ярус предназначен для укладки дров.
- Далее ведут работу по обустройству верхней чаши (для горения). Она должна иметь прочные стены с достаточно высокими бортиками. Внутреннюю поверхность желательно покрыть огнеупорным материалом.
- По внутреннему контуру прокладывают бортики для решеток.
Она должна иметь прочные стены с достаточно высокими бортиками. Внутреннюю поверхность желательно покрыть огнеупорным материалом.На верхнем этаже также должны быть пазы для крепления шампуров. Если планируется дополнительное строительство печи (барбекю), в чертеже должны быть зарисовки арки и дымохода.
Каменная кладка для мангала
В современных стилях ландшафтного дизайна часто можно встретить строения из натурального камня. Не стали исключением и мангалы для приготовления пищи. Камень отличается хорошей устойчивостью к горению, прочностью и декоративным внешним видом.
Для обустройства удобной конструкции также необходима качественная план-схема. Наиболее часто подобная модель используется в садовых беседках.
Как обустроить мангал в беседке
Уютная беседка с встроенным мангалом – это мечта любого дачника. Но мангал – это источник опасности и возгорания, особенно, при неправильном строительстве.
- Все детали должны быть выполнены из огнеупорных материалов.
- Наличие качественной тяги.
- Закрытые поверхности, чтобы не было контакта детей с огнем или углями.
- Вблизи расположения мангала не должно быть легковоспламеняющихся материалом.
- Качественный фундамент, который защищен от проседания и разрушения стационарного мангала.
Соблюдая ряд нехитрых правил, можно обеспечить долгое и удобное использование мангала на своем садовом участке.
Фото мангалов своими руками
Кирпичный мангал своими руками — чертеж | Своими руками
Состав ✓
- ✓ Выбор места для кладки мангала из кирпича
- ✓ Заливка фундамента кирпичным мангалом
- ✓ Кирпич и раствор
- ✓ Завершающие работы по возведению мангала мангала
Закончив строительство загородного дома, взялся за обустройство участка.
Среди прочего он планировал сделать мангал, ведь шашлык – важная часть загородного быта. Оказалось не так сложно и совсем недорого решить проблему.
Выбор места для кладки мангала из кирпича
Мангал решено сделать кирпичным — «на века». Он посчитал, что лучше разместить постройку рядом с домом, чтобы не носить с собой посуду и продукты. При этом он учел, откуда обычно дует ветер, чтобы дым от шашлыков никому не мешал.
Ссылка по теме: Летняя кухня с русской печью и мангалом
ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>
Заливка фундамента кирпичного кирпичного мангала
На выбранном для мангала участке выкопал котлован площадью 1,5-2 м и глубиной 20 см. Над ним установил опалубку, которая возвышалась над землей на 5 см. Когда около трети котлована было залито бетоном, уложили арматурную сетку, добавили столько же бетона и уложили на него вторую сетку. Затем заливают бетон до краев опалубки. Одну длинную сторону фундамента сделали чуть ниже другой, чтобы дождевая вода не скапливалась на участке.
Чтобы фундамент хорошо застыл, продолжал работать только через 2 недели.
Кирпичи и раствор
Жаровня в основном была сделана из обычных кирпичей. Огнеупор кладут только вокруг места для жаровни. Накануне кладки кирпичи помещали в корыто с водой, чтобы они впитывали влагу, а потом не забирали ее из раствора. Он вынес их за несколько часов до начала работы.
Раствор приготовлен по специальной рецептуре: 1 часть цемента, 1/4 части гашеной извести и 3 части песка. Полученную смесь разбавляли водой до образования густой цементной «сметаны».
Смотрите также: Металлический мангал своими руками – чертежи
Возведение мангала
Кладку мангала начал с того, что выложил нижний слой кирпичей «на сухую», чтобы иметь хорошее представление о размеры и конфигурация конструкции. Стены он сделал в один кирпич, выведя перевернутую букву «ж». «Карман», предназначенный для мангала, сделал чуть больше, чем соседний. Установил в нем уголки, ставшие опорой для съемной жаровни, на высоте 70 см над фундаментом — на уровне согнутой руки стоящего человека.
Когда я закончил сцепление, стороны раствора были сглажены снаружи небольшим участком, вырезанным вдоль куска шланга.
Пока сохла кладка, я взялся за жаровню. Сделал его из металла толщиной 4 мм. Высота конструкции 16 см. По его длинным сторонам прорезала отверстия для шампуров на расстоянии 10 см одно от другого. Это делается для того, чтобы воздух мог свободно циркулировать между шампурами. Высоту шампуров также можно регулировать, подставляя фишки в прорези.
Дно жаровни из такого же металла и просверлены в нем в шахматном порядке отверстия диаметром 10 мм, чтобы воздух свободно проходил к углям. Над мангалом на забитых тру-и бах устанавливается дымосборник с малой трубой. Он со всех сторон перекрывает мангал примерно на 30 см. Расстояние между дымоходом и мангалом впоследствии подгоняли так, чтобы оно не мешало наблюдать за шашлыком и в то же время поглощало большую часть дыма.
Финальные работы по сооружению мангала
Завершил работу, превратив второй «карман» мангала в разделочный стол, прикрепив к кирпичной кладке тонкий прямоугольный блок из бетона с плиткой наверху.
Проложил дорожку к мангалу, провел туда электричество, чтобы вечером жарить шашлык, когда спадет жара. У мангала установил рукомойник и ящик для дров. А под разделочный стол поставил ведро с водой для пожаротушения.
Смотрите также: Садовая печь-мангал своими руками – фото и описание кладки
Чертежи: схема мангала и схема мангала
© Максим Рыков, Тульская обл.
