чертежи, схема, пошаговая инструкция + фото

Приобретение фабричного изделия — дело дорогостоящее, поэтому многие владельцы частных домов предпочитают делать печи для бани своими руками. Достаточно внимательно изучить схему, нарисовать чертеж, подготовить необходимые материалы — и собрать каменку сможет каждый человек, имеющий минимальную сноровку. Но сначала необходимо определиться, какое именно печное устройство лучше.

Печь для бани — это не просто обязательная часть, это ее сердце

Металлическая модель

В основном в русской парилке используются два вида печей: стальная и кирпичная. Самая простая модель изготавливается из стальных труб или металлических бочек с толстыми стенками. Для работы также понадобится болгарка и сварочный аппарат.

Проектирование и подбор материала

В самом начале нужно определиться, какие особенности будут у конструкции. Поэтому стоит нарисовать чертеж или же воспользоваться интернетом и выбрать подходящий вариант. Главное, правильно рассчитать мощность печи, которая должна равняться ровно половине объема топки.

Если планируется устанавливать самодельные печи в баню, то лучше сделать мощность с запасом.

А также необходимо заранее подготовить материал, в основном для изготовления заготовок используются стальные трубы, толщина которых составляет 8-10 мм, а длина — 1,5 метра. Кроме этого, понадобится листовой металл, а также решетки. Для створок потребуется приобрести несколько петель, защелку и зольный ящик. Как правило, все эти детали стоят дешево, поэтому сделанная своими руками печка в баню не станет слишком затратной.

Сборка конструкции

Если все материалы и инструменты подготовлены, то можно приступать к работе.

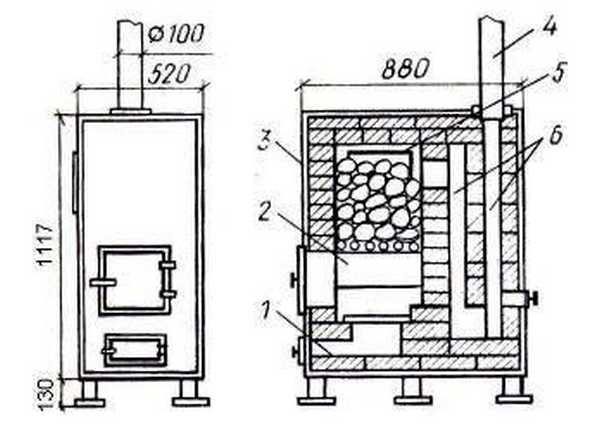

В самом начале нужно стоит нарисовать чертеж

Сам процесс изготовления самодельной банной печи выглядит следующим образом:

Необходимо взять отрез стальной трубы (1,5 м) и разрезать его на две части, сделать это нужно таким образом, чтобы одна была в длину примерно 90 см, другая — около 60 см. Притом та, что длинней, пойдет на создание заготовки для топки, а короткая на водонагревательный бак.
Вначале предстоит обработать обрезок в 90 см. Для этого нужно вырезать в нижней части паз, высота которого должна составлять 50 мм, а ширина — около 25 см. Это отверстие будет использоваться как поддувало, которое обеспечит топку кислородом.
Теперь над этим пазом необходимо приварить толстую пластинку из стали, на которой закреплена колосниковая решетка. Сделать это можно при помощи сварочного аппарата. Эта конструкция будет выполнять функцию днища топки.
На этом этапе в трубе проделывается топочное отверстие, притом на одном его краю необходимо приварить петли и навесить на них створку, которую также можно изготовить из листа стали, но предварительно согнуть его по радиусу трубы.
Затем приступают к изготовлению каменки — специальной емкости, в которой будут находиться галька, камни и булыжники. Для этого можно использовать отрезок железной трубы или короб, который сварен из арматуры.

Теперь стоит заняться сборкой бака для нагрева воды. Для этого нужно взять короткую трубу и приварить к нижней части дно, притом в нем должно быть отверстие для дымохода. А сбоку трубы приваривается кран.
Остается сделать крышку, но такую, чтобы емкость была прикрыта только на треть. В таком случае в бак всегда можно будет добавить воды и при этом не бояться обжечься.

Подробнее в этом видео:

В самом конце нагревательный бак приваривается к топке, чтобы соединение было более прочным, по периметру закрепляются стальные полоски. Затем необходимо пропустить дымоход через бак и приварить его к днищу, притом сделать это максимально герметично. Самодельная печь для бани считается готовой.

Несколько советов

Совершенно несложно сделать печь для бани своими руками, а чертежи и мастер-классы помогут справиться с задачей гораздо быстрее.

Ключевым атрибутом любой бани является печь, без нее никак не обойтись, если хотите по настоящему окунуться в знакомую всем атмосферу

Однако, существуют некоторые рекомендации, к которым стоит прислушаться:

при установке конструкции необходимо учитывать, что дровяная топка должна открываться по направлению к уличной двери;
под каменку обязательно заливается бетонный фундамент, и желательно уложить огнеупорный кирпич в несколько слоев;
вокруг печки на расстоянии 20 см не должна быть установлена мебель или другие предметы быта, из топки могут выпадать дрова и угольки, которые могут стать причиной возгорания.

Кроме этого, стоит позаботиться о безопасности в парной, поэтому стоит все нагревательные приборы облицевать кирпичом. А также эта кладка убережет посетителей от возможных ожогов.

В этом видео вы узнаете, как смастерить печь для бани своими руками:

Кирпичная печка

Модели банных печей из кирпича более сложные в проектировании и дальнейшей сборке. Это связано с тем, что не каждый сможет правильно сделать кладку. Ну а если навыков хватает, то можно приступать к изготовлению каменки для небольшой парилки.

Для добротной печки лучше взять полнотелый красный кирпич. Стенка и каменка могут быть выложены обычным материалом, но вот для топливника и особенно футеровки лучше использовать огнеупоры. Специалисты рекомендуют брать в качестве раствора песчано-глиняную смесь в пропорции 1:1. Отличный результат дают и термостойкие добавки, но если раствор замешан в точных пропорциях, то кирпичная печь будет служить очень долго и без них.

Укладка фундамента

Чтобы укрепить конструкцию, необходимо под каменку залить качественный фундамент.

Печка для бани сделанная своими руками особо ни в чем не уступает заводским – она имеет не менее привлекательный вид и также являться экономичной

Для каменной печки массой полтонны или немного больше нужно придерживаться следующей схемы:

Вначале выбирают место под баню, потом размечают участок, где будет располагаться каменка и выкапывают яму глубиной в 0,5 м.
Выкопанный котлован выравнивают, утрамбовывают и засыпают в него слой песка.
Затем необходимо установить опалубку и залить ее приготовленным раствором. Можно использовать и наполнитель, для этого отлично подойдет щебенка, бутовый камень и гравий.

Как только фундамент просохнет, как правило, на это уходит 2−3 недели, можно приступать к укладке гидроизоляции. Для этого по всей поверхности раскладывают полосы рубероида, притом делают два таких слоя. Все оставшиеся пустоты заполняют мастикой или битумом.

Поэтапная работа

После того как поверхность для самодельной печки готова, можно приступать непосредственно к укладке кирпича. Но предварительно его необходимо отмочить в воде, будет достаточно нескольких минут. Это делается для того, чтобы избежать обезвоживания раствора, да и сцепление будет более крепкое.

Чтоб достичь высокой температуры и в тоже время
экономно расходовать топливо, рекомендуем установить комбинированную банную печь-каменку

Дальше работа продвигается по схеме:

В первом ряду необходимо уложить кирпич по всей поверхности.
Затем приступают к кладке по периметру, при этом очерчивая контуры будущей печки. Определяя последовательность, необходимо ориентироваться на порядовку.
В третьем ряду необходимо заложить в швы оцинкованную проволоку, которая закреплена на петлях створки для поддувала.
Продолжают укладывать кирпич, при этом постоянно контролируют углы, это можно делать с помощью отвеса или используя уровень.
Теперь необходимо вмонтировать зольную решетку и продолжить кладку кирпича до конца ряда.
Продвигаются дальше, постепенно поднимая уровень стены, как только она достигнет необходимой высоты, устанавливается колосниковая решетка и топочная дверца.
На поверхности топки необходимо вмонтировать решетку, на которой впоследствии будут находиться камни, которые будут нагреваться, обеспечивая в парилке равномерный жар.

Для получения максимальной температуры, при этом расходуя минимальное количество топлива, рекомендовано оборудовать каменку комбинированной засыпкой, это может быть галька или базальт, которые необходимо перемешать с чугунными литыми шариками.

Для того чтобы смастерить печку у себя дома, потребуются минимальные строительные навыки и немного терпения

Собственно, теперь остается установить нагревательный бак, для этого необходимо подготовить железную емкость с крышкой. Эту бочку нужно поставить на печку и обложить кирпичом. Можно произвести и открытый монтаж, но тогда купальщики будут постоянно обжигаться о горячую бочку.

Трубу можно собрать как из кирпича, так и изготовить из металлической трубы. Второй вариант осуществить гораздо проще, хотя будет большая потеря тепла.

Полностью собранную конструкцию требуется хорошенько оштукатурить, лучше всего для этого подходит глиняный раствор, смешанный с песком в пропорции 1,5 к 2. Раньше каменщики использовали исключительно раствор, в который добавлялся асбест, но канцерогенные свойства этого вещества отрицательно сказываются на здоровье, поэтому его лучше не использовать.

Вот таким несложным способом можно самостоятельно изготовить банную печку, которая будет радовать купальщиков своим крепким жаром и теплом долгие годы.

Подробнее о печи для бани:

Печь для бани своими руками. Печь на дровах для бани из буржуйки.

: Статьи : Запах дерева

Печь для бани своими руками

Печь для бани служит генератором тепла. Обязательно необходимо правильно подобать ее мощность (исходя из размеров бани, уровня желаемой температуры воздуха внутри и с учетом необходимости дополнительного отопления соседних комнат и подогрева воды).

Печи для бани по материалам условно можно классифицировать так:

металлические (литые из чугуна или сварные из стали)
каменные (из кирпича или других огнеупорных кладочных материалов)

Не важно из какого материала изготовлена печь для бани, основным ее атрибутом является «каменка».

Каменка что это и зачем нужна

Каменка (определенный объем камней) бывает наружной и внутренней. То есть располагается поверх печи для бани или внутри в отдельном теплообменнике. Одновременно выполняет несколько функций:

Камни нагреваются от раскаленного металла печки для бани и потом долго сохраняют жар, поддерживая тепло в парной комнате продолжительное время. Поэтому даже если прекратить добавлять топливо в печь и она начнет остывать, то в бане будет сохранятся высокая температура воздуха благодаря раскаленным камням, которые станут аккумулятором тепла.
Раскаленный металл в прямой видимости — инфракрасное излучение. В результате: неприятное жгущее ощущение на коже. Эффект похож на тот, если поместить что-то в духовку или микроволновку. Правильное решение — это создать преграду для инфракрасного излучения. Популярный и доступный вариант — камни. Поэтому металлическую печь ограждают декоративной сеткой, внутрь которой укладывают речную гальку, базальт, жадеит, кварц или другие подходящие камни для бани.
Баня предполагает создание особой атмосферы, условия которой резко отличаются от сауны. Если классика для сауны это 90-100С и минимальная влажность, то баня — это относительно невысокая температура 50-65С при высокой влажности до 50%. Как добиться температуры всем понятно. А как получить пар? Хороший способ — это превратить воду в пар при контакте ее с раскаленными камнями.

Печь для бани с парогенератором

Всем известно выражение: «С легким паром!». Это не просто так. Пар бывает «легкий» и «тяжелый»:

Легкий: «мелкодисперсный», невидимый, прозрачный. В комнате с мелкодисперсным паром дышится легко, самочувствие отличное.
Тяжелый: густой, похожий на тот, который можно наблюдать на кухне в процессе кипения воды. При условии тяжелого пара наблюдается затрудненное дыхание (поэтому некоторые люди боятся бань и предпочитают посещать сауны).

Нюанс в том, что получить легкий, приятный пар не просто. Для его генерации нужна поверхность, раскаленная до 400-500⁰С. Небольшая порция воды, попадая на такую разжаренную поверхность, мгновенно превращается в мелкодисперсный прозрачный пар. Добиться такого эффекта можно только подавая определенную порцию жидкости во внутреннею каменку банной печи.

Внешняя каменка, как правило, прогрета до 150-250 градусов. И при контакте с ней вода превращается в хорошо видимые клубы густого пара серо-белого оттенка. С таким паром не получается сделать глубокий вдох, так как возникает ощущение, что легкие наполняются водой.

Печь для бани с внутренней каменкой

Конечно есть печи для бани с встроенной полостью, которая заполняется камнями и является важным элементом для генерации легкого пара. Но не обязательно выбрасывать уже существующую банную печь, даже если она похожа на обычную классическую буржуйку. Можно сделать апгрейд той печки, которая есть.

Апгрейд (от англ. «Upgrade» — обновление) — это добавление или замена отдельных компонентов оборудования, в результате чего происходит улучшение свойств и характеристик устройства в целом.

Рассмотрим пример модернизации классической печи для бани.

Вводные данные: дровяная печь по типу буржуйки (наружные стенки сталь 4мм, внутренняя перегородка 6мм, диаметр печи 320 мм с прямоугольной выносной топкой, отверстие под дымоход 120мм).

Произведенные работы по модернизации:

Отрезали верхнюю часть дровяной печи диаметром 320мм по кругу (13 см от верхней кромки).
Изготовили теплообменник в внутренней каменкой и парогенератором по чертежам, опубликованным в данной статье. Нижняя часть теплообменника – это диск диаметром 320мм (отрезанный от старой печи).
Приварили элемент старой существующей печи на прежнее место (таким образом добавили дополнительный теплообменник в конструкцию).

Результат:

Печь для бани увеличилась мощность в 1,5 раза (за счет увеличения поверхности нагреваемого металла, создания дополнительного хода для исходящих горячих газов и принудительного замедления их движения с целью большей теплоотдачи).
Показатели пирометра (прибор для измерения температуры) зафиксировали равномерное распределение тепла по поверхностям печи и снижение значений на уровне соединения печи и трубы дымохода. Эти данные свидетельствуют об эффективности теплообменных процессов и повышении КПД (коэффициента полезного действия) печи для бани обновленной конструкции.
Внутренняя каменка. Полость внутри теплообменника «омывается огнем», что позволяет раскалить лежащие внутри нее камни до 400-500⁰С. Стальная труба в верхней части внутренней каменки имеет равномерно расположенные отверстия по бокам. По этой трубе есть возможность подать определенную порцию воды непосредственно на раскаленные камни в середину банной печи. Порция мелкодисперсного легкого пара вырвется в щель и распределится в бане, создавая хорошую приятную атмосферу.

Таким образом, даже существующую классическую простую буржуйку можно переоборудовать и получить дровяную печь для бани с парогенератором. При этом Вам не потребуется демонтировать ее, менять дымоход или производить другие строительные работы. Алгоритм модернизации описан выше. Чертежи прилагаются по которым можно сделать печь для бани своими руками. На видео: процесс проделанной работы и готовый результат.
