Септик из бетонных колец: схема, устройство, монтаж

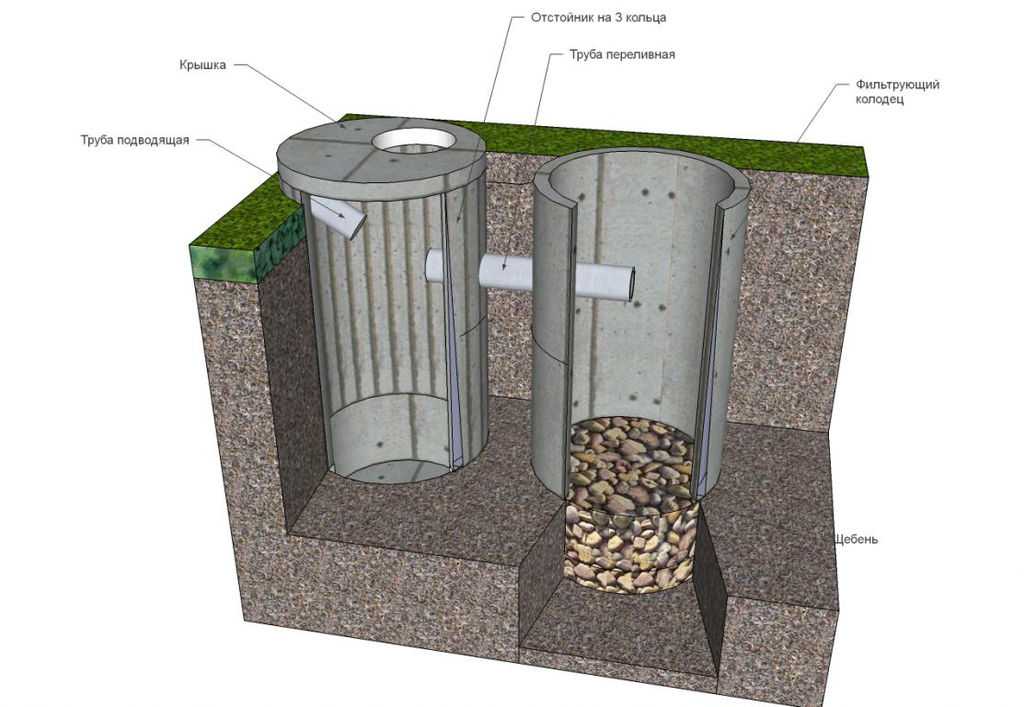

Схема септика
Устройство жизнеобеспечения загородного дома невозможно без нормально функционирующей автономной канализационной системы. Как правило, многие предпочитают делать выгребную яму. Однако ее эксплуатации хватает на 2-3 года, а при большом объеме стоков и менее чем на 1 год. Самым верным решением в этой ситуации является септик из бетонных колец своими руками.
Если выбор его параметров будет грамотен и требования по монтажу соблюдены идеально, такой вариант автономной канализации прослужит не меньше самого дома. При этом не нужно будет заказывать машину для откачки накопившихся нечистот из ямы, и почва не будет загрязняться отходами. Рассмотрим, как правильно его сделать и как он устроен.
Содержание статьи
- Устройство конструкции
- Достоинства устройства
- Недостатки
- Монтаж септика из железобетонных колец
- Правила выбора места
- Расчет конструкции
- Основные этапы монтажа
- Рытье котлована под септик экскаватором
- О чем нужно знать еще
- Какой вариант септика выбрать
Устройство конструкции
Септик из железобетонных колец характеризуется набором таких параметров, как объем, количество камер очистки, дренажная труба и прочее дополнительное оборудование. Чтобы сделать правильный выбор в конкретном случае, рассмотрим все варианты основных модификаций автономной канализации и принципиальные схемы их работы.
Таблица возможных вариантов:
Вариант конструкции | Описание |
Однокамерный без дна Однокамерный септик колец из бетона схема | В основе такой конструкции используются два кольца, верхний из которых имеет люк, а нижний не имеет дна и напрямую контактирует с грунтом. Канализационные стоки попадают в канализацию, в результате чего твердая фракция отходов оседает на дно и там в последующем разлагается, а жидкая постепенно уходит в грунт. Достоинства:
Недостатки:
|
Двухкамерный Двухкамерная конструкция | Здесь более сложное устройство септика – схема предполагает наличие двух «колодцев». В первую камеру непосредственно попадают канализационные стоки. В ней твердые фракции оседают на дно (используется закрытый «колодец»), а верхние легкие/жидкие фракции переливаются через трубу во вторую камеру. Второй, называемый также переливной, «колодец» не имеет дна. Однако он может заполняться фильтрующим веществом (щебнем, керамзитом) для очистки взвесей. Либо может выполняться пустым — для приёма стоков, поступающих из первой камеры, и их очищения с помощью биоактивных компонентов. Самодельное устройство для канализационных стоков — двухкамерное имеет следующие плюсы:
Недостатки:
|
Трехкамерный Трехкамерная конструкция | В этом случае септик из колец включает уже три камеры. Первая выполняет ту же функцию, что и для двухкамерного варианта камера играет роль фильтра с дном. В третий отсек вода попадает технически очищенная.
Минусы:
|
Достоинства устройства
Насколько бы идеальной не казалась конструкция колец из бетона, прежде чем начинать его строить, нужно учесть основные его плюсы и минусы.
Достоинства:
- В отличие от выгребной ямы, даже самый элементарный септик однокамерный, но при этом верно рассчитанный по объему, если и потребует проведения откачки нечистот, то на порядок реже.
- Полностью устраняются проблемы с канализационным запахом как внутри помещения, так и снаружи – рядом с камерами.
- Канализационные воды если и попадают в грунт, то в незначительных количествах, не нарушающих экологическую ситуацию близлежащих слоев грунта и водоемов.
- В относительной близости рядом с конструкциейть колодец для забора питьевой воды, что крайне недопустимо при наличии выгребной ямы.
Недостатки
Септик на даче, конечно, не лишен недостатков. Однако все они вполне решаемы при правильном расчете и соблюдении требований по монтажу его конструкции.
- Прежде всего, это касается особенностей грунта на участке, где он будет устанавливаться. Если под септиком располагается скала – можно обойтись без особых предосторожностей.
- С другой стороны, на подвижный грунт его навливать нельзя. Камеры с дном нужно устанавливать на предварительно подготовленные бетонные подушки.
- Бездонные «колодцы» лучше использовать в монолитной форме – либо применять для их возведения ж/б-кольца с замковой системой соединения.
- Для надёжности и создания единого прочного каркаса, их ещё и скрепляют между собой специальными крепежными пластинами. Также под них подготавливают так называемые щебеночные подушки.
Кроме того, один из существенных недостатков монтажа касается технической стороны процесса. Септик своими руками из колец установить невозможно без привлечения грузоподъемной техники. Вес даже самого малого ж/б-кольца достигает нескольких сотен килограмм.
Монтаж септика из железобетонных колец
Даже самый простой септик из двух колец, нуждается в тщательном расчете и подготовке места — тем более, если планируется устанавливать более сложную, трехкамерную автономную систему канализации к частному дому. Поэтому рассмотрим, как правильно определить место установки септика, сделать его точный расчет, исходя из планируемого объема стока, и из каких основных этапов состоит его монтаж.
Правила выбора места
Прежде чем начать планировать, каким будет система канализационных стоков и их приемник, необходимо правильно подобать место. Естественно, лучше всего делать это перед тем, как будет построен сам дом.
Но даже если дом уже есть, установка должна происходить с учетом следующих параметров:
- Расстояние до фундамента дома должно быть не менее 5 метров если дом уже построен. Нередко котлован вырывают намного ближе к строению. Однако это возможно в тех случаях, когда дом еще на стадии возведения фундамента, либо когда сооружение не тяжелое.
- От колодца для питьевой воды или скважины, септик должен быть удален на несколько десятков метров, в идеале – на 30 метров. Это исключит попадание сточных вод при их неконтролируемом проникновении в почву.
- Во избежание проникновения в камеры талых и дождевых вод, монтаж септика из колец по возможности должен происходить на возвышенном месте участка.
- Котлован под автономную систему канализации лучше делать как можно ближе к дороге, естественно, соблюдая нормы безопасности во время строительства, или оставляя для него подъездной путь. Это необходимо по той причине, что устройство септиков из ЖБ колец происходит с помощью спецтехники (автокрана, экскаватора и др.).
Кроме того, дальнейшее обслуживание канализации может потребовать откачки, опять же, выполняемой с помощью специальной машины.
Обратите внимание! Чем дальше от дома расположен септик, тем длиннее будет труба канализационного стока, устанавливаемого под уклоном, и тем глубже потребуется углублять его камеры.
Расчет конструкции
Расчет должен учитывать не только количество человек, проживающих в доме, но также эксплуатацию различной сантехники – стиральной машины, посудомойки и прочего оборудования.
В норме один человек производит около 120-170 (максимум 200) литров вод в сутки. Это естественное потребление воды, образуемое при использовании душа, ванной, умывальника и унитаза. При это не учитывается бассейн/джакузи, если он имеется в доме.
Для определения объема используется простая формула:
- Количество человек х 200 литров (или 0,2 куб) = объем
- При этом нужно обязательно учесть, что любой правильно построенный септик проводит очистку большей части объема этих вод в течение 3 суток.
- Поэтому полученный объем нужно умножить на 3
Например, если в доме проживает 4 человека, то объем вод в максимальном случае будет равен – 4 х 200 = 800 литров. Теперь нужно умножить полученное значение на 3, и получим = 2400 литров или 2,4 куба.
Это и будет расчетный объем одной камеры. Исходя из этого подбирает количество железобетонных колец.
Обратите внимание! Последнее/верхнее бетонное кольцо не должно заполняться полностью. По нормативам оно не должно наполняться более чем на одну треть своего объема.
Основные этапы монтажа
- Прежде всего необходимо сделать разметку места под рытье котлована, исходя из правил выбора места под септик и его типа (одно-, двух- или трехкамерный).
- Строительство конструкции начинается с рытья котлована. Как правило, для этого используется спецтехника, но в целях экономии яму под камеры можно сделать своими руками заранее.
- Когда котлован готов, в зависимости от типа грунта изготавливают либо бетонную, либо щебенчатую подушку. При использовании монолитных камер с дном, или колец, соединяемых с помощью креплений, необходимости в подсыпке или подушке, как правило, нет.
- Далее осуществляют монтаж. Для этой цели преимущественно используются бетонные замковые кольца под.
- Соединяют камеры между собой системой переливных труб, подводят канализационный сток от дома к первому «колодцу» по предварительно вырытой траншеи.
- После того как все элементы установлены, стыки между ж/б-кольцами герметизируют. Гидроизоляция выполняется разными способами. Обычно стыки между торцами колец либо цементируют, либо закрашивают специальной мастикой или варом, а также жидким стеклом.
- После того, как все монтажные процедуры завершены выполняют засыпку ям – промежутков между стенками котлована и камерами.
Обратите внимание! Для ускорения процесса разложения отходов внутри камер, устранения неприятных запахов и дезинфекции, необходимо использовать специальные биологические добавки, которые с определенной периодичностью можно просто добавлять в унитаз или раковину.
Рытье котлована под септик экскаватором
О чем нужно знать еще
Изготовление септика из бетонных колец имеет некоторые особенности, знать которые нужно не только тем, кто обустраивает его своими руками, но и для того, чтобы проверить правильность выполнения всех монтажных процедур.
- Система канализационных труб должна быть так устроена, чтобы движению сточных вод самотеком ничто не препятствовало.
- Особое внимание следует уделить герметизации всех стыков первых двух камер, чтобы не допустить проникновения в почву нечистот.
- Последняя камера септика выполняется без дна, при этом, как правило, в самый низ укладывают финишный слой щебня, гравия, керамзита и прочего фильтрующего вещества.
- Если сточные воды из последнего «колодца» уходят в водоем, необходимо на выходе устанавливать хлор-патрон.
- Полнофункциональный септик из трех камер, занимает достаточно большую площадь, и на небольших садовых участках часто просто не хватает для него места.
Обратите внимание! Каждая камера септика должна иметь люк, чтобы в любое время можно было произвести необходимые процедуру по текущему ремонту и обслуживанию (замене фильтрующего вещества, откачке нечистот).
Какой вариант септика выбрать
При выборе варианта септика для загородного дома, нужно исходить в первую очередь из планируемого объема сточных вод в сутки.
- Однокамерный септик подходит тогда, когда объем сточных вод не превышает 1 куб. в сутки. Такого рода система автономной канализации рекомендуется для стоков из ванны/душа/умывальника, но не туалета.
- Септик переливной из бетонных колец или двухкамерный вариант, применяются, когда объем стоковых вод существенно превышает объем в 1 куб. в сутки и одним из их источников является туалет.
- Трехкамерный септик используется для максимального очищения стоковых вод большого объема. Лучше всего этот вариант подходит при высоком УГВ (уровне грунтовых вод) или попадании их в местные водоемы.
Конечно, нужно учитывать и месторасположение дома, и тип грунта, и площадь придомового участка, а также финансовые возможности.
Септик из бетонных колец: схема, устройство, установка, видео
Содержание
- Устройство
- Установка
- Гидроизоляция и вентиляция
Частный дом или дачу практически невозможно представить без дренажных колодцев и отводящих сооружений. Септик из бетонных колец является одни из самых доступных конструкций этого типа, его можно спроектировать и установить своими руками при наличии определенной подъемной техники и знаний.
Устройство
Дренажный колодец он же септик – это специальное сантехническое сооружение, которое необходимо для очистки и отстаивания сточных вод. Существует множество видов таких емкостей, но одними из самых доступных и надежных считаются бетонные кольцевые накопители. Они не поддаются коррозии, не реагируют на перепады температуры и отлично переносят физические нагрузки.
Конструктивно, такой септик состоит из:
- Крышки. Она защищает яму от загрязнения извне, а также обеспечивает должный уровень безопасности;
- Железобетонных колец. Они могут быть различной высоты, стандартной считается 90 сантиметров. По диаметру кольцо подбирается исходя из потребностей владельца дома;
- На дно устилается такое же бетонное изделие, как и крышка, только меньшего диаметра. В некоторых случаях этот септик могут оставлять открытым (без дна), тогда определенный процент стоков попадает в почву, за счет чего экономится место в емкости.
Помимо этого, конструкция бывает однокамерной и двухкамерной. Одна камера является примером септика all in, иными словами, все очистительные процессы производятся только в ней. Она имеет небольшие размеры и удобная в использовании. Однокамерный септик легко можно построить самостоятельно, для откачки воды из него применяется система патрубков и труб, расположенных на разной высоте. Он имеет небольшие объемы, поэтому отлично подойдет для бани или летнего душа, но не для большого дома.
Однокамерная модель септикаНо, двухкамерный септик больше подходит для дачи или частного дома. Он характеризуется высоким уровнем надежности и очистки. В нем установлено две камеры – одна первичной очистки, вторая – доочистки. В первую поступает вода непосредственно из канализации, здесь стоки несколько дней отстаиваются, после чего при помощи насоса или другого устройства перекачиваются в бак доочистки.
Двухкамерная модель септикаТакже есть трехкамерный (переливной) септик из бетонных или пластиковых колец. Использование этого колодца целесообразно в том случае, если он применяется не для одного частного дома, а для нескольких или для промышленного предприятия. Чаще всего в нем дополнительно установлены биофильтры для очистки вод при помощи микроорганизмов (в основном используются анаэробные бактерии).
ЖБ кольцаПринцип работы любого септика из бетонных колец аналогичен стандартному накопительному баку. Через входящий патрубок канализация переправляет в емкость сточные воды. Там они несколько дней отстаиваются, под воздействием силы тяжести крупные и твердые осадки падают на дно. Жидкие отходы проходят фильтровую очистку и по выходному патрубку переправляются до дальнейшего использования.
Установка
Монтаж септика из бетонных колец довольно сложно осуществить самому, отзывы утверждают, что без подъемной техники или нескольких помощников не обойтись. В это же время, изготовить эти самые кольца не составит труда – просто понадобится сделать раствор и залить его в специальную форму. Многие специалисты рекомендуют армировать емкости. Для удачного проектирования можно использовать готовые чертежи.
Принципиальный чертежСхема и инструкция установки септика из бетонных колец:
- Выкапывается яма. Размеры траншеи должны на несколько сантиметров превышать габариты накопителя, после установки колодца в зазоры утрамбуется грунт или зальется глиняной (бетонный) короб;
Фото: подготовка ямы
- Дно утрамбовывается песком и щебнем – высота слоя от 20 до 40 см;
Монтаж септика
- Самодельный септик по эффективности мало чем уступает профессиональному. Поэтому рассмотрим установку на примере конструкции, изготовленной своими руками. Сначала опускается первое кольцо. После его утрамбовки и выравнивания уровнем устанавливается дно;
- После монтируется второе кольцо и все последующие. На зиму рекомендуется залить зазоры вокруг колодца глиной – так повыситься теплоизоляция конструкции;
- После вся система оставляется для утрамбовки на несколько дней, периодически понадобится присыпать её землей и выравнивать кольца;
- Когда устройство утрамбовалось, остается только закрепить на нем крышку.
Размеры ямы для установки септика превышают диаметр в среднем на 5 сантиметров (это зависит от толщины бетонных колец). После этого устанавливаются бактериологические фильтры. Насосы и отводы к канализации.
Видео по теме:
[relatedYouTubeVideos max=»3″]
Купить готовые комплекты для монтажа колодцев можно на любом заводе-производителе бетонных и сантехнических изделий.
Гидроизоляция и вентиляция
Устройство септика из бетонных колец не является герметичным, поэтому для отвода неприятных канализационных запахов обязательно разрабатывается вентиляция. Для эффективной работы системы необходимо обеспечить отход газов, возникающих в процессах брожения стоков. Чтобы эти ароматы не попали в свежий воздух, вентиляция выводиться в фановую трубу.
Схема колодца с вытяжкойРасчет и изготовление вентиляции для септика из бетонных колец:
- Строительство вентиляции начинается после окончания монтажа всей накопительной системы. Основная воздушная труба крепится к крышке и выводится наружу;
- Вся вентиляции состоит из двух частей: подземной и наземной. Первая является трубой, диаметров не более 100 мм, но если у Вас колодец емкостью более 4 кубов, то нужно взять немного большее сечение. Вторая устанавливается над поверхностью земли и у неё меньший диаметр – 50–70 мм вполне достаточно;
- Многие специалисты рекомендуют эти труб дополнительно утеплить и защитить сеткой от проникновения в трубы листьев и другого сора;
- Наземная часть вентиляции обязательно находится над уровнем земли и выше предполагаемого уровня осадков, иначе через неё при дождях и паводках будет происходить наполнение колодца.
На этом обустройство вентиляционной трубы можно считать завершенным. Два раза в год предусмотрено плановое её обслуживание – очистка от сора и скоплений на стенках. Плановый ремонт осуществляется каждый сезон (замена труб при трещинах).
Отдельно нужно сказать про гидроизоляцию системы. Бетон не повреждается от воздействия воды, но он отличается хорошей впитываемостью, из-за чего работа колодца может быть неэффективной. Для предупреждения этого рекомендуется сделать гидроизоляцию для септика из бетонных колец
Герметизация смолойДля этого после того, как выкопается траншея под него, и её дно уплотнится, на него настилается гидроизоляционная пленка. Она защитит конструкцию от грунтовых вод, независимо от того, какая глубина установки накопительного бака. Такая герметизация будет очень полезна в районах с высоким УГВ и сильными осадками. Для установки септика в болотистых грунтах, яму рекомендуется сначала забетонировать, а после гидроизолировать.
Читайте также:
Септик своими руками — устройство, принцип действия, размеры, расчеты
Принцип работы септика Танк, Топаз
Как сделать бетонный септик своими руками
Септик из бетонных колец своими руками: схема и этапы работ
Содержание
- 1 Преимущества и недостатки
- 2 Схема, устройство конструкции
- 3 Расчет необходимого объема
- 4 Этапы строительства своими руками
- 4. 1 Подготовка материалов и инструментов
- 4.2 Выбор местоположения
- 4.3 Подготовка котлована
- 4.4 Монтаж колец, подводка труб
- 4.5 Герметизация
- 4.6 Гидроизоляция
- 4.7 Перекрытие и засыпка колодца
- 5 Некоторые полезные советы
Автономная канализация в доме – необходимость, как вода, отопление. Выгребная канализация – прошлое, заводской септик стоит недешево, приемлемый вариант – септик из бетонных колец своими руками. Особенности конструкции позволяют справиться с большим количеством отходов, предотвращают загрязнение грунта. Разберемся в отличительных характеристиках, правильности устройства и монтаже своими руками.
Преимущества и недостатки
Рассмотрим мотивы, позволяющие выбрать именно такую бетонную систему. У бетонного септика ряд неоспоримых преимуществ:
- Автономная работа сооружения, без подвода электрического питания.
- Нет необходимости в устройстве дополнительного дренажа, насоса.
- Размеры бетонных колец на усмотрение владельца.
- Срок службы бетонной конструкции гораздо больше, чем пластиковой, железной.
- Железобетонная конструкция эффективнее справляется с очищением сточных вод.
- Технология установки настолько проста, что работу может сделать человек с минимальными строительными навыками.
- Минимальные затраты на закупку материала и строительные работы.
- Простота в обслуживании.
Есть и вторая сторона медали – недостатки, их нужно знать в лицо:
- Применение специальной техники при монтаже, вручную тяжело поставить бетонные кольца.
- Сложность монтажа труб между секциями (отверстия под трубы делаем самостоятельно).
- Регулярное очищение в септиках камеры твердых отходов. При использовании специальных добавок уменьшается количество вызовов ассенизаторов, за счет разложения твердой массы.
Вернуться к оглавлению
Схема, устройство конструкции
Схема устройства септика.Непосредственно перед строительными работами, необходимо определиться с местом расположения канализации, нарисовать чертеж. На данном этапе стоит учесть некоторые нюансы, которые обязательно отображаются в чертеже:
- расстояние между септиком и домом не менее 5 метров;
- от колодца, скважины с питьевой водой расстояние 30 м и больше.
Возведенным бетонным септиком на участке решается не только проблема сбора повседневного бытового мусора, но и учитывается экологический подход к распаду осадков на неопасные элементы. Для наглядного понимания процесса, разберем схему строения септиков, основной задачей которых является сбор отходов, поэтапное осветление, очистка. Септики различаются по количеству емкостей:
- однокамерный септик из бетонных колец, процесс работы накопление стоков;
- двухкамерный, емкости связаны между собой переливной трубой;
- трехкамерный, процесс работы, как и двухкамерной емкости.
Каждая емкость отвечает за дальнейший этап очистки стоков. Чем больше емкостей, тем лучше очистка. Важно правильно рассчитать необходимое количество строений. Стандартный вариант – три элемента, но бывают специальные проекты, с меньшим количеством емкостей. Классическая схема септика из бетонных колец:
- Первый колодец – камера для отстаивания стоков с забетонированным основанием. Объем первой емкости – половина от размера всей постройки. В резервуар можно добавлять анаэробы, позволяющие разделять твердые субстанции и остатки накапливать на дне. При отсутствии на участке сооружений для забора воды, бактериями не пользуются.
- Второй колодец – емкость для очищения загрязнений, соединяется с первой и обеспечивает второй уровень фильтрации.
- Третий колодец – емкость фильтрации, соединена трубой со второй емкостью. Бетонное дно резервуара заменено на песчаное или песчано-щебеночное. Через него проходят осветленные воды и проникают в почву.
Как показывает практика, часто ограничиваются установкой двух колодцев. Маленькой семье с небольшим количеством бытовой техники одного отстойника достаточно, но семье с активным использованием стиральной и посудомоечной машин, душем, ванной и т.д., стоит остановить свой выбор на двух емкостях-отстойниках.
Вернуться к оглавлению
Расчет необходимого объема
Как правильно рассчитать объем автономной канализации? Главным показателем при расчете объема является потребление воды на одного человека в сутки. Один жилец расходует 150-200 л воды. Для правильного расчета стоит потребляемый объем на одного умножить на число всех проживающих в доме. Выходит суточное потребление воды на семью, плюс запас на 200 л, учитывая приход гостей.
Согласно строительным нормам стоковая яма должна содержать в себе объем отходов за трое суток. В среднем на семью из 3-4 человек объем очистного сооружения не меньше 3-4 м³. Цифра суточного потребления не превышает одного м³ – ставьте одно кольцо, если потребляемый объем колеблется от 1 до 8 м³ – септику необходимо две емкости.
Вернуться к оглавлению
Этапы строительства своими руками
Монтаж по сооружению септика на своем участке включает несколько этапов. Проведены все расчеты, схемы утверждены – заготавливаем материалы.
Вернуться к оглавлению
Подготовка материалов и инструментов
Размеры бетонных колец для септика.Подготавливая список для закупки материалов, в первый пункт записываем бетонные конструкции. Зная количество и высоту резервуаров, легко рассчитать нужное количество колец (высота 90 см). Приобретение нижних колец с уже готовым дном облегчит работу. Необходимые инструменты:
- пластиковые трубы;
- уголки, тройники;
- асбестовые, вентиляционные трубы;
- цемент;
- гидроизоляционный материал;
- щебень;
- лопата, перфоратор, лестница, ножовка, мастерок.
Вернуться к оглавлению
Выбор местоположения
Место расположения, предназначенное септикам, имеет большое значение. На принятие решения влияют санитарно – эпидемиолгические и строительные требования:
- правильный расчет расстояния для удаления от дома, источника питьевой воды;
- низкое нахождение подземных вод;
- доступность свободного подъезда для транспорта.
Стоит знать, что устройство канализации на расстоянии больше 20 м требует дополнительных расходов для подводящего трубопровода и обустройства ревизионных колодцев.
Вернуться к оглавлению
Подготовка котлована
Подготовка котлована для септика.Все подготовительные работы проведены – роем котлован. Для выкапывания ямы стоит использовать специальную технику, что сэкономит время, или выкопать яму самостоятельно. Плюс ручной копки состоит в том, что сразу соблюдаются нужные размеры, не понадобится корректировка этих размеров. Глубина ямы не менее двух метров, ширину выкапывайте с запасом, чтобы бетонными кольцами не цеплять бока рва.
Принято считать классическим вариантом котлована – круглую форму. Данное утверждение легко опровергнуть. Отлично подходит котлован в форме квадрата, его легче вырыть, да и бетонная плита в квадратную форму ляжет свободней. При трехкамерном септике вырываем три ямы, при двухкамерном – две. Каждую последующую яму располагаем ниже на 20-30 см.
Вернуться к оглавлению
Монтаж колец, подводка труб
Подводка труб к септика.Катить кольца по поверхности запрещено, от такой транспортировки появляются трещины. К монтажу стоит привлечь специализированную технику, которая обеспечит кольцам подачу в вертикальном положении. Перед установкой стоит подготовить основание: песчаная подушка высотой в 30 см и бетонированная стяжка высотой в 20 см. Основание предотвращает попадание стоков в почву. Стяжку можно заменить цельной бетонной плитой или кольцами с бетонным дном. Однокамерные септики не бетонируются, достаточно дренажной подушки.
Вернуться к оглавлению
Герметизация
На забетонированное дно ставятся кольца. В кольце пробиваются отверстия для переливной трубы, тщательно заделываются цементом соединительные линии. Для наружной отделки используют обмазочные защитные растворы. Если есть финансовый потенциал, стоит купить пластиковые цилиндры и поставить внутрь колодца для предотвращения попадания загрязнений в почву. Можно начинать этап гидроизоляции.
Вернуться к оглавлению
Гидроизоляция
Защита конструкции от проникновения воды – пожалуй, самый ответственный этап. Несмотря на убеждение, что бетон воду не впитывает, производится полная гидроизоляция колодца. Жидкое стекло, битумная или полимерная мастика, бетонная смесь с добавками – отлично подходят для выполнения ответственной работы. Тщательно обрабатываются соединения колец.
Вернуться к оглавлению
Перекрытие и засыпка колодца
Завершающий фактор основных работ – установка перекрытий на кольцах. Накрываются емкости бетонной плитой с отверстием под люк. Засыпают колодец ранее вынутой землей, смешанной с песком. Равномерно распределяют по всей поверхности и тщательно уплотняют.
Вернуться к оглавлению
Некоторые полезные советы
Решив выкопать септик из бетонных колец своими руками, позаботьтесь о схеме будущей канализации, соблюдайте очередность этапов монтажа и ознакомьтесь с некоторыми советами напоследок:
- Для устройства канализации выбирайте самое низкое место своего участка.
- Не забывайте очищать сборный колодец, используя специальный транспорт.
- При установке, кольца лучше скрепить металлическими пластинами, что защитит от движения грунта.
- Позаботьтесь о вентиляции, выведите трубу над землей.
Создание автономной канализации самостоятельно существенно сэкономит семейный бюджет, а соблюдение технологий избавит от проблем при эксплуатации.
устройство, схема и способы сооружения своими руками
Обустройство канализационной системы на дачном участке или в загородном домостроении — один из самых важных этапов создания комфорта для человека. При этом самым популярным резервуаром для сбора нечистот считается септик, сделанный своими руками из железобетонных колец.
- Почему именно септик?
- Основные этапы монтажных работ
- Схемы, расчёты и другие особенности септика
- Особенности выбора подходящего места под септик
- Особенности технологии монтажа септиков
- Монтаж канализационного трубопровода
- Герметизация стыков и обустройство вентиляции
- Особенности эксплуатации самодельного септика
- Рекомендации опытных строителей
Такое устройство выгодно отличается от своих конкурентов сравнительно невысокой стоимостью, длительным эксплуатационным ресурсом и возможностью самостоятельного возведения. Поэтому такая канализация на даче – единственно правильный выбор в плане цены и качества.
Однако не лишено такое септическое устройство и недостатков, которые в основном сводятся к появлению неприятных ароматов из-за неполной герметичности сточного резервуара. Также по мере наполнения септика сточными водами его придётся очищать при помощи спецтехники, хотя такого недостатка не лишены и другие резервуары для сбора отходов жизнедеятельности человека.
Почему именно септик?
Чтобы полностью развеять сомнения в целесообразности использования септика, возводимого из бетонных колец нужно разобраться, чем такое устройство отличается от других канализационных сооружений. Если рассматривать достоинства такого сточного резервуара, то хочется отметить следующие параметры:
- сохранение грунта на приусадебном участке в чистоте;
- возможность переработки большого количества нечистот;
- невысокая стоимость монтажных работ;
- установка септика на любом грунте;
- редкая периодичность проведения мероприятий по очистке;
- долговечность и простота использования;
- возможность сооружения септика с использованием колец из железобетона своими руками.
К недостаткам такого канализационного резервуара можно отнести сложность по его установке, обусловленную с проведением земляных работ и весом готовых колец из железобетона для перемещения которых, может понадобиться спецтехника.
Основные этапы монтажных работ
На первый взгляд возведение септика из железобетонных колец может показаться сложным для самостоятельного выполнения. Но в реальности весь монтажный процесс состоит из нескольких мероприятий, которые под силу каждому домовладельцу:
- составление схемы и расчёт объёмов резервуара;
- выбор места под септик на приусадебном участке;
- земляные работы по копке котлована;
- установка колец из бетона и подключение канализационной трубы;
- обустройство гидроизоляции и герметизация швов;
- перекрытие септика и засыпка ямы.
Выбор схемы подходящего септика зависит от количества очистительных резервуаров. Обычно возводятся одно-, двух- или трёхкамерные сооружения. Септик с одной камерой подходит для небольших загородных построек, где люди не проживают постоянно. Но если в доме живёт большая семья, которая пользуется стиральной или посудомоечной машиной и другими сантехническими приборами целесообразно возводить своими руками многокамерную конструкцию сборника нечистот.
Особенностью однокамерного септика является то, что он работает по накопительному принципу, аккумулируя внутри резервуара отходы и поэтому в процессе наполнения, требует проведения регулярных очисток с помощью ассенизаторской техники. Поэтому целесообразно возводит резервуары из бетонных колец, которые могут вмещать объёмы сточных вод, превышающие суточные сбросы более чем в 15 раз.
Если рассматривать двухкамерную конструкцию, то она более функциональная. В первом резервуаре происходит накопление твёрдых отходов, а в следующую ёмкость перетекает остальная жидкость. При этом если дополнительно обустроить дренажный фильтр из песочно-гравийной смеси, то очищенные отходы будут впитываться в почву. Естественно, без откачки такого септика не обойтись, однако, периодичность проведения мероприятий, будет значительно реже, чем при использовании однокамерного аналога.
Схемы, расчёты и другие особенности септика
Если домовладельцем было принято сооружать своими руками 3-камерную модель септика, состоящего из бетонных колец, то согласно схеме, такое изделие должно состоять из следующих резервуаров:
- отстойник – камера, в которой отстаиваются нечистоты;
- очистительный резервуар, в котором устраняются загрязнения;
- фильтрационный колодец, предназначенный для доочистки сточных вод.
Рассчитывая размеры септика, нужно учитывать количество жильцов, постоянно находящихся в доме, и объёмы суточного потребления воды каждым человеком. Исходя, из усреднённых данных один жилец дома, который регулярно пользуется всей сантехникой, потребляет до 200 л жидкости в течение 24 часов. Поэтому средняя семья из 3 человек вырабатывает до 600 л отходов каждые сутки.
По существующим строительным нормам размер очистительной камеры должен вмещать объёмы сточных вод, которые накапливаются в течение 3 суток. Поэтому проделав несложные расчёты можно определить, что для средней семьи потребуется канализационный резервуар в 1800 л.
Особенности выбора подходящего места под септик
В процессе установки септического резервуара из бетонных колец своими руками нужно в точности следовать нормам и предписаниям, которые прописаны в действующей нормативной документации. По санитарным правилам запрещено располагать сточный резервуар в непосредственной близости от жилого строения и открытых источников питьевой воды. Прежде чем размечать участок, нужно ознакомиться со следующими нюансами:
- очистное сооружение должно размещаться не ближе 5-м от жилого дома;
- слишком большая отдалённость септика от дома может привести к значительному увеличению трудозатрат по прокладке канализационных труб;
- дистанция от сборника канализационных отходов до ближайшей скважины или колодца должна быть не меньше чем 50-м;
- для монтажа бетонных колец нужно обеспечить возможность подъезда спецтехники.
В месте установки септика не должно быть поверхностных грунтовых вод. При сооружении слишком длинного канализационного трубопровода он должен оснащаться ревизионными колодцами.
Особенности технологии монтажа септиков
Если рассматривать технологический процесс монтажа септического устройства, то он должен происходить согласно выбранной схеме очистительного сооружения. Если выбран 3-камерный септик, то все работы по его возведению своими руками состоят из определённых этапов.
- Возведение септика начинается непосредственно с приобретения бетонных колец. Для стандартного канализационного очистителя достаточно 9 элементов. Помимо этого понадобятся канализационные люки и бетонные крышки.
- На следующем этапе выполняется копка 3 котлованов расположенных в ряд. Полученные колодцы должны быть 3 метровой глубины и шириной на 100–150 мм больше диаметра бетонного кольца.
- Производится бетонирование дна первых 2 резервуаров.
- Следующий этап – монтаж колец из бетона. Для этого с помощью подъёмной техники отдельные элементы устанавливаются один на другой. В каждый котлован монтируется по 3 кольца.
- Выполняется заделывание стыков между соседними элементами с помощью песочно-цементного раствора.
Если следовать схеме установки септика из бетонных колец своими руками, то колодцы должны возводиться последовательно. Кольца устанавливаются друг на друга и стыкуются между собой с максимальной плотностью. Если предполагается нестабильность грунта в районе возведения сточного резервуара, то соседние бетонные элементы дополнительно закрепляются металлическими пластинами или скобами.
Монтаж канализационного трубопровода
При монтаже канализационного трубопровода нужно учитывать, что прохождение стоков из одного резервуара в другой должно быть беспрепятственным. Сам процесс установки труб подразумевает определённые нюансы:
- канализационная труба подводится под небольшим углом в сторону сточных вод к первому колодцу;
- отрезок трубы, соединяющий первый и второй резервуар, размещается на 20 см ниже входного аналога;
- патрубок, соединяющий последние 2 резервуара, опускается ещё на 20 см.
Несмотря на свою эффективность, септик из железобетонных колец не лишён недостатков, одним из которых является большая площадь для его установки.
Герметизация стыков и обустройство вентиляции
Очень важно качественно заделывать швы между соседними кольцами с помощью цементного раствора или готовых смесей. В первую очередь от этого будет зависеть образование неприятных ароматов на приусадебном участке. Для улучшения гидроизоляционных показателей септика его обрабатывают снаружи обмазочными материалами на основе герметиков.
Первый резервуар обязательно оснащается 4 метровой трубой, возвышающейся над перекрытием. Это позволяет, выходить образующимся в процессе брожения стоков газам. В случае необходимости такая вытяжка устанавливается на всех сточных ёмкостях.
Обратная засыпка выполняется по окончании всех монтажных процедур. Вынутая из ямы почва смешивается с песком и распределяется в пространстве между бетонных колец и котлованом. Каждый резервуар накрывается бетонной крышкой, в которой предусмотрено отверстие для люка.
Особенности эксплуатации самодельного септика
Просто самостоятельно построить септик с использованием бетонных колец недостаточно. Нужно уметь правильно его эксплуатировать. Важно учитывать, что в нормальный режим такое очистное оборудование войдёт только через полгода. Естественно, процесс можно ускорить с помощью использования специальных добавок.
Основным правилом эксплуатации септиков считается регулярный контроль уровня нечистот и своевременная их откачка по мере необходимости. Для контроля уровня осадков в резервуарах используют обычный деревянный шест, опускаемый в люк. Также нужно проверять качество очистки нечистот по их прозрачности. Чтобы не допустить замерзания стоков в септике желательно выполнить работы по его утеплению. Особенно это касается смотрового люка и бетонного перекрытия.
Рекомендации опытных строителей
Приступая к сооружению септика с использованием бетонных колец своими руками, нужно ознакомиться с рекомендациями специалистов, которые смогут поспособствовать ускорению монтажных работ и экономии денежных средств:
- Чтобы уменьшить бюджет, предназначенный для сооружения септика перед приобретением колец из бетона целесообразно подготовить котлованы для их размещения. Это в первую очередь обусловлено тем, что разгрузка колец будет проводиться при помощи крана, так почему не выгружать их непосредственно в котлован и не платить дважды за услуги крановщика.
- Для перекрытия септика бетонными плитами нужно устанавливать конструкции с отверстием для люка на каждом отдельном резервуаре. Благодаря этому упрощается контроль за наполнением ёмкостей и появляется возможность добавлять живые бактерии для переработки и разложения человеческих отходов на удобрение.
- При возможности желательно каждый колодец снабдить отдельной вентиляционной трубой.
- Не стоит пренебрегать утеплением септика для предотвращения промерзания в зимний период года.
- Чтобы конструкция септика получилась достаточно прочной, соседние элементы скрепляются скобами.
- При возможности нужно обработать кольца из бетона изнутри при помощи проникающей гидроизоляции. Но такие работы потребуют дополнительных денежных вложений.
Если следовать основным правилам монтажа канализационных септиков на приусадебном участке загородного домостроения, то весь процесс, даже проводимый своими руками, не вызовет особых проблем. Единственное, необходимо в точности соблюдать санитарные правила размещения канализационных систем. Однажды самостоятельно соорудив септик, домовладелец на долгое время обеспечит комфорт проживания всех родственников на даче или в загородном строении.
Септик из бетонных колец своими руками: схема установки и видео
Содержание
- Виды и принцип работы септика из бетонных колец
- Расчет необходимого объема септика
- Септик из бетонных колец: этапы строительства
- Подготовительный этап
- Земляные работы
- Доставка и монтаж железобетонных колец
- Гидроизоляция
- Вентиляция
- Перекрытие септика
- Обслуживание септиков
- Установка септика из бетонных колец: видео
Среди новых очистных систем, которые пришли на смену зловонным выгребным ямам, особенно популярны септики. Но поскольку стоимость готовых сооружений не всем по карману, приходится делать септик из бетонных колец своими руками.
Когда канализация на даче или в частном доме не может быть подключена к центральным коммуникациям, актуальным становится вопрос о собственном очистном сооружении и в данном случае септик, является оптимальным вариантом. В отличие от обычных выгребных ям он очищает бытовые стоки, делая их безопасными для окружающей среды, сдерживает неприятные запахи и при правильной организации его откачка может не понадобится много лет. Решая, какой септик установить предпочтение нередко отдают именно конструкции из бетонных колец.
Виды и принцип работы септика из бетонных колец
Принцип работы всех септиков одинаков, отличие заключается только в использовании различных материалов для сооружения септика в частном доме и количестве камер – резервуаров для сбора нечистот.
Однокамерный и двухкамерный септик- Однокамерный септик устанавливать нецелесообразно, поскольку процесс фильтрации
прекратится, как только произойдет заиливание дна. Во многом это зависит
от количества сточных вод и объем септика, но длительное время такое
очистное сооружение не проработает. Частая откачка осевших фракций потянет дополнительные расходы на услуги ассенизатора и запуск новых бактерий. - Двухкамерный септик вполне функциональный. В первой камере происходит лишь брожение и отстаивание стоков при закрытом дне, во вторую переходят уже достаточно
очищенные стоки, которые уходят в грунт. Скорость фильтрации зависит от
качества устройства дренажной системы.
- Трехкамерный септик является наиболее совершенным вариантов с точки зрения утилизации бытовых отходов. В данном случае роль отстойников выполняют первые две емкости, вода в них разной степени очистки, а третья выступает роли фильтрационного
поля. Поэтому, решая какой септик сделать, лучше остановиться на этом варианте.
Важно! В рабочем состоянии отстойники септика должны быть заполнены до уровня перелива, а фильтрационные поля содержать лишь некоторое количество очищенной воды.
Расчет необходимого объема септика
Объем стоков, а соответственно и объем емкости рассчитывается по формуле: число проживающих человек умножается на 200 литров, умножается на 3 дня и делится на 1000, полученное число определяет необходимый объем емкости в кубических метрах.
Габариты бетонных колец200 литров это норма расхода на одного человека, конечно же, по факту она намного меньше. 3 дня – время, за которое вода в септике очищается. Если в доме часто бывают гости, используется стиральная или посудомоечная машина рекомендуют добавить к объему 200 л. Объем второго резервуара может быть меньше первого на 30 %, а третий на 50 %. Исходя из этих расчетов и, зная объем одного бетонного круга, несложно рассчитать, сколько их потребуется.
таб. КОЛОДЕЗНЫЕ КОЛЬЦА ЖЕЛЕЗОБЕТОННЫЕ
НАИМЕНОВАНИЕ | ГАБАРИТНЫЕ РАЗМЕРЫ в мм. | |||
высота | толщина стенки | внутр. диаметр | вес | |
КС-7-5 | 500 | 80 | 700 | 0,275 |
КС-7-9 | 900 | 80 | 700 | 0,410 |
КС-7-10 | 1000 | 80 | 700 | 0,457 |
КС-10-2 | 300 | 80 | 1000 | 0,200 |
КС-10-3 | 300 | 80 | 1000 | 0,200 |
КС-10-5 | 500 | 80 | 1000 | 0,200 |
КС-10-6 | 600 | 80 | 1000 | 0,400 |
КС-10-9 | 900 | 80 | 1000 | 0,610 |
КС-10-9 с/з | 900 | 80 | 1000 | 0,610 |
КС-10-10ч | 1000 | 80 | 1000 | 0,660 |
КС-12-10 | 1000 | 80 | 1200 | 1,050 |
КС-15-3 | 300 | 80 | 1000 | 0,200 |
КС-15-6 | 600 | 80 | 1500 | 0,670 |
КС-15-9 | 900 | 90 | 1500 | 1,00 |
КС-15-10ч | 1000 | 100 | 1500 | 1,240 |
КС-20-6 | 600 | 100 | 2000 | 1,20 |
КС-20-9 | 900 | 100 | 2000 | 1,50 |
Септик из бетонных колец: этапы строительства
Канализация с септиком из бетонных колец отличается надежностью, долговечностью и высоким уровнем очистки бытовых нечистот. Цена такого сооружения будет сравнительно невысокой, а при отличной гидроизоляции и правильной схеме, откачка емкостей потребуется не часто. К сложностям строительства можно отнести необходимость привлечения тяжелой техники и особенности монтажа труб между бетонными секциями.
Подготовительный этап
Монтаж септика выполняют с соблюдением всех санитарных, строительных правил и норм. Продумывают конструкцию очистного сооружения, месторасположение на частном участке и согласовывают план в соответствующих инстанциях. Решают, какой септик лучше установить, что бы канализация в частном доме была выполнена максимально комфортной. Правильно рассчитывают объем септика и приступают к строительству.
Земляные работы
Котлован под очистное сооружение в частном доме должен быть настолько большой, чтобы ничего не мешало установке колец. Дно выгребных ям, на месте установки отстойников, бетонируют. Это позволяет исключить попадание еще не очищенных вод в почву.
Котлован для септикаОснование для второй или последующих камер выполняют с таким расчетом, чтобы вода могла уходить в почву. Для этого делают фильтрационную подушку глубиной до 1 метра из гравия и песка.
Совет! Если при монтаже септика котлован под фильтрационным колодцем достигнет песчаного слоя грунта, вода из него будет уходить максимально быстро и легко.
Форма котлована не обязательно должна быть округлой, подойдет и стандартная, квадратная, главное чтобы кольца заходили в него свободно. Кроме этого, в квадратную яму на дно можно уложить уже готовую бетонную плиту, тогда как в круглой можно выполнить только цементную стяжку. На этом этапе работ также стоит помнить, что если расположить каждый последующий колодец на 20-30 см ниже предыдущего, септик и собственно сама канализациябудут более функциональны.
Доставка и монтаж железобетонных колец
Кольца доставляет и устанавливает грузовой транспорт, поэтому заранее стоит обеспечить подъезд к месту строительства, учесть дополнительные экономические затраты и радиус разворота стрелы крана, ей не должны мешать газовые, телефонные или электрические коммуникации.
Между собой кольца, обычно, соединяют металлическими скобами, стыки промазывают раствором из цемента и песка.
Когда установлены все колодцы в них проделывают отверстия и устанавливают переливные трубы, внешняя канализация соединяется с очистным сооружением через трубу стока, входящую в первую емкость. Места входа труб обязательно герметизируют.
Пространство между установленными кольцами и стенками котлована засыпают грунтом и тщательно, послойно утрамбовывают. Если септик установлен выше уровня промерзания грунта его утепляют, иначе в холодное время года канализация будет нефункциональна.
Совет! Доставку и установку бетонных колец лучше выполнять одновременно, это поможет сэкономить не только средства, а и время. Заранее стоит закончить все земельные работы и разгружать кольца, не просто на участке, а сразу, выполняя монтаж септика.
Гидроизоляция
Хорошая гидроизоляция септика имеет основополагающее значение в его правильной работе. Какой герметик лучше выбрать для этих целей каждый строитель определяет сам. Обычно для обработки швов, используют резинобитумную мастику, полимерные смеси реже. Для более продолжительной эксплуатации выгребных сооружений, выполняют и внутреннюю гидроизоляцию швов емкости.
Гидроизоляция колец колодцаЕсли герметизация будет выполнена плохо, то попадание неочищенных стоков в грунт будет меньшим из зол. Емкости септика, особенно во время весенней оттепели, будут наполняться водой, а все его содержимое будет вытекать через сантехнику в доме, потребуется неоднократная откачка.
Вентиляция
На первый резервуар обязательно устанавливают вытяжную трубу высотой до 4 метров над уровнем перекрытия септика. Она необходима для того, чтобы, образовавшиеся в результате брожения стоков газы смогли выйти, и на участке не было неприятных запахов. При возможности вентиляционные трубы устанавливают на каждом колодце.
Вентиляция септикаПерекрытие септика
Задача перекрытия заключается не только в закрытии ямы, оно должно обеспечить герметичность емкостей. Как правило, камеры накрывают готовыми железобетонными плитами, на которых предусмотрено отверстие для люка из чугуна или толстого пластика. Затем конструкцию засыпают небольшим слоем грунта. Люки на каждом из колодцев помогут следить за состоянием и наполнением септика, а также дадут возможность периодически добавлять смеси активных бактерий для выгребных ям.
Обслуживание септиков
После запуска системы канализации в частном
доме необходимо принять меры, которые позволят продлить срок ее эксплуатации.
• При эвакуации содержимого емкости на дне оставляют некоторую часть накопившегося ила, чтобы обеспечить в дальнейшем нормальное наполнение камер активными бактериями.
• Откачка содержимого септика выполняется ассенизаторской техникой, которая забирает стоки через разгрузочный патрубок.
• Также существуют биологические способы очистки, использование так называемых бактерий для септиков и выгребных ям. Они помогут существенно уменьшить количество осадка, а, следовательно, и откачка жидкости потребуется реже.
• В канализацию категорически не рекомендуют спускать тряпки, спички, салфетки, гигиенические средства и даже туалетную бумагу
Установка септика из бетонных колец: видео
http://www.youtube.com/watch?feature=player_embedded&v=WLwQxe2jpSw
1 комментарийПохожие публикации:
Прокрутка вверх
Adblock
detector
Септик из колец своими руками: устройство бетонных септиков
Многие жители загородных домов прибегают к строительству локального очистного сооружения (септика) в случае, если поблизости от участка нет централизованных канализационных сетей. Существуют разные виды септиков, начиная от готовых заводских изделий и заканчивая самодельными устройствами. В нашей статье речь пойдёт о самодельных очистных сооружениях, а именно об устройстве септиков из колодезных колец. Чаще всего делают септик из бетонных колец своими руками для обслуживания дачи или небольшого загородного дома. В нашей статье мы рассмотрим принцип действия таких сооружений, их разновидности, схему устройства. Видео и фото из статьи помогут вам более наглядно разобраться в процессе строительства септика из железобетонных колец.
Содержание
- Схема устройства
- Принцип работы
- Разновидности
- Очистное сооружение без откачки
- Выбор места под септик
- Монтаж
Схема устройства
Схема изделия из колодезных колец может содержать от 1 до 3 камер, выполненных из ж/б изделий. Между собой все камеры соединяются посредством перелива в единую конструкцию. Если вы будете делать очистное сооружение своими руками, то схема будущей конструкции должна разрабатываться с учётом следующих факторов:
- объёмы потребления воды на даче или в загородном доме;
- рельеф местности;
- высота стояния грунтовых вод, а также сезонные изменения этого показателя;
- отметка промерзания грунта в вашем регионе;
- наличие свободного места для подъезда строительной техники;
- соблюдение нормативных разрывов от окружающих построек и объектов живой природы.
Прежде чем устроить септик для дачи, необходимо определить его объём. Он зависит от объёмов потребления воды жильцами дома в течение суток. Рабочий объём очистного сооружения должен в 3 раза превышать норму водопотребления на семью. Как правило, принимается, что 1 человек расходует в день 200 л воды. Если это число умножить на три и на количество человек, проживающих в доме, то вы получите объём септика.
В такой схеме подсчёта подразумевается устройство септика, состоящего из двух и более камер. Рабочий объём в этом устройстве определяется по первой камере от днища до переливного патрубка.
Важно: фактическая ёмкость очистного сооружения может быть немного больше расчётного объёма, но ни в коем случае не меньше.
Принцип работы
В очистном сооружении, состоящем из одной камеры, используется накопительная схема работы. Причём чем больше будет камера, тем реже придётся выполнять откачку осадка.
Официальное приложение от букмекерской конторы 1xBet, абсолютно бесплатно и скачать 1хБет можно перейдя по ссылке и делать ставки на спорт.
В септиках, состоящих из двух и более камер, принцип действия основан на разделении сточных вод на разные фракции. Твёрдые составляющие стоков под действием сил гравитации оседают на дне. В верхней части стоков остаются осветлённые воды. Такой принцип способствует тому, что во вторую камеру поступают предварительно очищенные стоки.
Во второй камере из ж/б колец стоки снова отстаиваются. В итоге данный принцип очистки способствует тому, что в третью камеру попадают полностью очищенные от твёрдых примесей воды. Схема работы третьей камеры напоминает фильтровальный колодец, где предварительно очищенные стоки через прослойку из фильтрационного материала уходят в грунт.
Разновидности
Сделать септик из бетонных колец своими руками довольно просто, но прежде вам нужно решить, сколько камер будет в вашей конструкции. Из ЖБИ вы можете сделать следующий дачный септик:
- Однокамерное изделие – это резервуар для сбора нечистот. Правильный однокамерный септик должен иметь объём кратный величине суточного сброса. Конструкция может выполняться без дна. Однокамерная схема монтажа не подразумевает устройство дренажной прослойки на дне сооружения из железобетонных колец. Стоки очищаются за счёт почвенной фильтрации. По мере заиливания грунта тяжёлыми фракциями эффективность работы очистной установки снижается.
Важно: сточная жидкость не должна просачиваться через стыки колодезных колец в однокамерном септике.
- Двухкамерное очистное изделие. Устройство, состоящее из двух камер, более функциональное. В первом отсеке-отстойнике оседают на дно тяжёлые составляющие стоков, во вторую камеру поступает предварительно очищенная отстоявшаяся вода. В этом отсеке на дне обустраивается дренажная прослойка из песка и гравия, через которую воды уходят в грунт. Септик с двумя камерами имеет следующее рабочее состояние: первая камера всегда заполнена до уровня перелива, объём стоков во второй камере зависит от скорости фильтрации и объёма сброса.
Внимание: дно фильтровального колодца не стоит обустраивать на глинистой почве, которая обладает плохой пропускающей способностью. Строительство лучше выполнять на песчаных грунтах.
- Трёхкамерный септик из железобетонных колец – наиболее совершенное устройство с точки зрения правильности утилизации отходов. Первые два колодца – это отстойники, где выполняется механическая очистка стоков. Третий отсек – это фильтровальный колодец. Такой септик для дачи имеет следующее рабочее состояние: первые две камеры заполнены до перелива, а в третьем отсеке есть небольшое количество воды.
Строительство камер септика без дна допускается в двух случаях:
- При низком расположении грунтовых вод. В этом случае полностью исключена вероятность попадания стоков в водоносные горизонты.
- Если требуется обеспечить фильтрацию воды в грунт. В этом случае на дне сооружения выполняется устройство фильтрационной прослойки из песка и гравия.
Чтобы значительно ускорить процесс разложения органических отходов, можно выполнить строительство септика с аэрацией. Для этого используется специальное устройство – компрессор с таймером, который во вторую камеру под давлением нагнетает воздух. В итоге активизируется деятельность аэробных микроорганизмов, которые разлагают аммиак на нитриты.
Очистное сооружение без откачки
Это название очистного сооружения довольно условное и не означает, что из септика вовсе не нужно откачивать осадок. Однако при правильном устройстве делать это придётся значительно реже. Например, известны такие сооружения на даче, из которых уже 10 лет подряд не откачивали осадок.
По сути, это трёхкамерная конструкция, где в первом отсеке происходит переработка твёрдых отходов анаэробными бактериями без доступа воздуха. Здесь твёрдые составляющие разлагаются микроорганизмами на сероводород и метан, поэтому образуется небольшой илистый осадок. Чем качественней выполняется процесс разложения, тем меньше осадка образуется на дне.
Для эффективности работы такого септика понадобится обустроить своими руками аэрацию второй камеры. Здесь аэробные микроорганизмы будут перерабатывать органические составляющие стоков. Для их жизнедеятельности нужен кислород, поэтому и понадобится компрессор.
В третьей камере такого агрегата на даче необходимо обустроить качественный фильтр на дне, чтобы проходила окончательная фильтрация предварительно очищенных сточных вод. В итоге осадка будет образовываться минимум, и откачка вам понадобится не скоро.
Выбор места под септик
Место под очистное сооружение выбирается с соблюдением следующих правил:
- От септика до скважины или колодца должно быть не менее 30 м.
- На рельефе очистное изделие устанавливается ниже по склону, чем другие строения.
- От фундамента жилого дома до очистного сооружения стоит отступить не менее 5 м.
- От открытых водоёмов до септика должно быть не менее 10-15 м.
Также стоит помнить, что канализационный трубопровод прокладывается с уклоном от дома к септику. При этом на каждый метр длины уклон составляет 2 см. Траншею под трубопровод роют на глубине 0,9-1 м.
Монтаж
Видео в конце статьи наглядно показывает устройство септика. Если вы решили делать очистное сооружение из ж/б изделий своими руками, то его строительство ведётся в такой последовательности:
- Котлован под септик можно выкопать лопатой или при помощи строительной техники. При этом габариты ямы должны немного (на 20 см) превосходить размеры колец.
- Теперь необходимо подготовить основание на дне ямы под бетонные кольца. Можно уложить заводскую бетонную плиту или выполнить основание из монолитного бетона. Для этого вяжется арматурная сетка с ячейками 20х20 см, укладывается на дно и заливается бетоном слоем не меньше 20 см. Причём бетонная основа может делаться под каждый из колодцев или быть общей для всех камер.
- Теперь на подготовленную основу устанавливаются ж/б элементы. После сооружения колодца в его стенках размечаются и пробиваются отверстия под трубопровод и тройники. Для этого можно использовать болгарку и перфоратор.
- Далее между колодцами устанавливают соединительные трубопроводы и подключают сливную трубу.
- Выполняем гидроизоляцию бетонных колец. Для этих целей наружную поверхность необходимо обмазать жидкими полимерными мастиками, битумным составом или жидким стеклом. Также для этих целей можно использовать специальную бетонную смесь с добавками, которая сделает кольца водонепроницаемыми. С особой тщательностью заполняются швы между элементами.
- Устанавливаем крышки над камерами. При этом крышки над первым и вторым отстойником должны иметь люки для удаления осадка.
- Теперь сооружаем вентиляцию. Для этого в крышке над второй камерой устанавливаем вентиляционную трубу, возвышающуюся над поверхностью земли на 50 см.
- На данном этапе можно выполнять обратную засыпку. Грунт засыпается между стенками котлована и конструкцией и трамбуется через каждые 20-30 см. Крышка засыпается грунтом так, чтобы люк был на поверхности.
Обслуживание очистного сооружения из ж/б колец сводится к наблюдению за уровнем сточной жидкости во всех камерах. При необходимости выполняют их очистку.
Видео об устройстве двухкамерного очистного сооружения из бетонных колец:
Как сделать септик из колец своими руками: пошаговая инструкция
Строительство загородного дома лучше всего начать с обустройства канализации. Согласитесь, спроектировать и организовать правильный отвод сточных вод на участке – задача не из легких. Придется хорошенько подумать над решением этой проблемы. Ведь неправильное обустройство канализации грозит сделать жизнь в доме невыносимой.
Мы расскажем, как самостоятельно создать функциональный септик на участке. Так, среди доступных материалов, используемых при строительстве локальных очистных сооружений, на сегодняшний день наибольшей популярностью пользуются бетонные кольца.
Речь пойдет о том, как построить септики из колец своими руками, и что учесть в процессе монтажа. Кроме того, в статье вы найдете видео с советами опытных специалистов, подробную инструкцию по установке септика, а также множество полезных рекомендаций по устройству канализации в загородном доме.
Содержание статьи:
- Септик из колец: за и против
- Варианты конструкции
- Место строительства
- Общие правила монтажа
- Технология установки септика
- Этап №1 – замеры и проектирование
- Этап №2 – подготовка необходимых материалов
- Этап №3 – рытье котлована и устройство дна Этап
- 2 №4 — установка колец и герметизация стыков
- Этап №5 — установка переливных труб
- Создание фильтрационной скважины
- Как сэкономить на строительстве?
- Выводы и полезное видео по теме
Септик из колец: плюсы и минусы
Бетонные кольца, являющиеся основой для изготовления стен конструкции, имеют высокие эксплуатационные параметры.
Благодаря техническим преимуществам построенные из них резервуары отличаются прочностью и отличной устойчивостью к агрессивным средам.
Септики из бетонных колец, созданные для сбора, а также последующей биологической очистки сточных вод, идеально подходят для хорошо дренированных, а также не склонных к морозу пучинистых грунтов
Среди основных преимуществ стоит выделить:
- Доступная цена. Благодаря невысокой стоимости септика из колец, владельцы могут себе позволить возведение такой конструкции даже при ограниченных материальных возможностях.
- Прочность и долговечность. По прочностным характеристикам бетон превосходит кирпич и не уступает натуральному камню. Он способен выдерживать сильное давление, ему не страшны большие залповые выбросы. А срок службы конструкции может достигать более полувека.
- Герметичность резервуаров. Добавление правильно устроенной гидроизоляции делает конструкцию бетонного кольца устойчивой к грунтовым водам снаружи и полностью герметизированной изнутри.
Для того, чтобы построить канализацию из колец, вам придется потратить гораздо меньше денег, чем на покупку того же бака из полипропилена.
Колодцы из бетонных колец прочны и вместительны, так что процедуру очистки можно проводить лишь раз в несколько лет
Септик из бетонных колец не лишен недостатков.
К ним относятся:
- Тяжелая конструкция. Поэтому для монтажа такой многокамерной конструкции потребуется использование специальной техники или средств малой механизации.
- Вероятность попадания сточных вод в нижележащие слои почвы. Возникает при эксплуатации конструкции из-за появления трещин в бетоне, а также разрушения герметизации швов, что приводит к потере ее защитных функций.
Прежде чем решиться на обустройство локальной канализации с помощью колец, проанализируйте плюсы и минусы материала. И не забудьте оценить свои возможности относительно привлечения строительной техники.
Варианты конструкции
Конструкция септика из бетонных колец не представляет сложности. Это может быть двух- или трехкамерная конструкция. Однокамерные приводы, работающие по принципу , применяются значительно реже.
Количество накопительно-фильтрационных резервуаров в такой очистной установке в зависимости от объема переработки жидкости может быть два или три
Вне зависимости от типа сооружения, при его обслуживании необходимо будет привлекать канализационное оборудование. Он будет удалять твердые отходы, скапливающиеся на дне и стенках накопительных резервуаров.
Однокамерные септики выбирают при проектировании канализационной системы небольших дачных участков с сезонной площадью при условии, что объем сточных вод небольшой. К веским причинам для установки однокамерного хранилища также можно отнести высокий уровень грунтовых вод и преобладание глинистых пород в геологическом разрезе участка.
Двух- и трехкамерные конструкции устанавливаются при прокладке автономной канализации для коттеджей, предназначенных для круглогодичного проживания с большими объемами сточных вод.
Наиболее оптимальным вариантом для локальной очистной установки является установка септика, включающего два бака
При дополнении фильтрующим колодцем или фильтрующим полем, первый отсек представляет собой герметичную емкость с ограниченной подачей кислорода.
Оснащается чугунным или бетонным люком, а также входом и выходом для стоков. Второй отсек для создания условий доступа кислорода оборудован вентиляционной трубой.
При строительстве очистителя, включающего два или три резервуара, стоки будут подвергаться многоступенчатой очистке путем осаждения и фильтрации:
- В первом накопителе — осуществляется процесс первичной очистки, в котором крупные взвеси осаждаются и разлагаются в условиях недостатка кислорода, а органика перерабатывается анаэробными бактериями.
- Во второй камере — продолжается процесс очистки и фильтрации, но с участием кислорода и аэробных бактерий. Разложившиеся органические остатки в виде шлама оседают на дно, а осветленная жидкость поступает в дренажный колодец, который также является абсорбирующим или фильтрующим в колодце.
После очистки вода поступает в , откуда через отверстия в стенах и проходя через фильтр через песчано-гравийный слой уходит в грунт.
Схема септика из колец включает две рабочие камеры, соединенные между собой толстой переливной трубой, а третья колонна выполняет роль дренажного колодца
Если участок расположен на грунтах с хорошими фильтрационными свойствами, хорошо впитывают и пропускают воду , а уровень грунтовых вод невысокий, стоит рассмотреть вариант обустройства септика, в котором осветленная жидкость отводится в поглотительный колодец.
На участках с уровнем грунтовых вод всего 2,5 м процесс очистки грунта чаще всего невозможен, так как между нижней точкой дренажного колодца и грунтовыми водами должно быть не менее метра. В этом случае осушенные септики лучше слить до .
Для размещения таких систем требуются большие площади. Но в данных условиях иногда работает только такая система.
Фотогалерея
Фото
Отходы в бетонных септиках очищаются отстаиванием, осветляются и обеззараживаются анаэробами. Степень очистки обычно не превышает 60 — 65%, поэтому дополняют системами доочистки почвы
Чаще всего в третьей или второй камере септика производят доочистку грунта. Сооружается в виде колодца без дна, вместо которого засыпается фильтр из песка и гравия толщиной 1 м
При обнаружении на участке высокого залегания грунтовых вод сооружается поле фильтрации. Между условным дном всех видов систем доочистки и водоподготовки должно быть не менее 1 м
При желании уменьшить площадь фильтрующего поля лучше вместо него устроить фильтрующие траншеи. Дренажи в траншеях прокладываются в два яруса: верхняя труба пропускает стоки в почвенный фильтр, нижняя труба собирает их после доочистки и отводит в желоб
Принцип работы септиков из колец
Строительство поглощающих колодцев
Фильтрационное поле с зеркалом высокой воды
Дренажные траншеи для очистки воды
Место строительства
При проектировании септика санитарная зона размещается в таким образом, чтобы органические отходы не могли попасть в питьевую воду и плодородную почву. Для этого при выборе места следует руководствоваться санитарно-строительными нормами и правилами.
Правильное размещение системы очистки на участке регламентируется:
- СНиП 2.04.03.85. № В нем прописаны правила устройства сооружений наружной канализации.
- СанПиН 2.2.1/2.1.1.1200-03. В нем перечислены требования к созданию экологически опасных зон.
По нормам, во избежание намокания фундамента при аварийных протечках, септик должен располагаться ниже, чем расположен дом.
Несоблюдение данных требований может привести к риску проникновения неочищенного стока в водоносные горизонты (+)
При выборе места стоит учитывать наличие водоемов с проточной водой, выдерживая от них расстояние 5 м . Расстояние от деревьев должно быть 3 м, от кустарников — до одного метра.
Также нужно знать, где проложена подземная газовая труба. Расстояние до него должно быть не менее 5 м.
Поскольку строительство очистных камер из колец предполагает устройство котлована и использование специальной техники, при выборе места стоит предусмотреть свободное пространство для его входа и маневрирования
Но учтите, что непосредственно над местом заглубления очистных сооружений машины ставить не следует. Своим весом они могут разрушить всю конструкцию.
Общие правила монтажа
Для создания прочной и долговечной очистной конструкции стоит соблюдать ряд основных правил:
- Расстояние между колодцами септика должно быть не менее полуметра. Зазор, заполненный битумом, будет выполнять роль буфера при сдвигах грунта.
- Наличие щебеночной или гравийно-песчаной подушки . Такая прослойка обеспечит неподвижность конструкции даже в том случае, если грунт под резервуарами «остынет». Кроме того, он необходим для отвода воды в случае протечек колодцев.
- Не пренебрегайте гидроизоляцией . Для герметизации стыков между соседними кольцами рекомендуется использовать несколько обработок как внутренней поверхности, так и наружных стенок резервуаров.
Чем качественнее будут проведены подготовительные работы и тщательно соблюдены все условия установки, тем реже придется вызывать мастеров для ремонта и очистки приемной емкости.
Фотогалерея
Фото
1 этап: Разрабатываем котлован для установки подземных канализационных сооружений
2 этап: Перед погружением колец в котлован обрабатываем их битумной мастикой для защиты от агрессивного воздействия влияние водонасыщенных грунтов.
Шаг 3: Устанавливаем кольца в приямок с помощью грузоподъемного оборудования. Горизонтальность каждого звена проверяем уровнем, затем наносим раствор на торец кольца и устанавливаем следующие
Шаг 4: Строительство всех камер септика осуществляется по общему алгоритму. Разница лишь в том, что при строительстве закрытых резервуаров сначала устанавливается бетонное дно, а крайняя камера устраивается без него
Шаг 5: Для ввода канализационных труб в септик прокладываются траншеи по предварительному плану. составленный план. Трубы в них должны пролегать с уклоном в сторону движения равным 2%
Шаг 6: Наружная канализация должна быть оборудована не менее чем одним люком, что требуется для контроля за работой и очистки системы. При его длине более 25 м устанавливают еще одну смотровую площадку, воздействуют также на повороты и высотные перепады трубопровода
Шаг 7: Все септики и смотровые колодцы должны быть закрыты люками подходящих размеров
Шаг 8: Заранее продумываются варианты обустройства участка с септиком. Участок желательно защитить от животных и детей, но обеспечить доступ к канализации
Разработка котлована перед установкой
Кольца гидроизоляционные перед погружением
Монтаж шахты колодца из колец
Строительство двухкамерного септика
Устройство траншей под трубы канализации
Строительство люка
Люк канализационный
Устройство площадки с септиком
Технология монтажа септика
Нет ничего сложного в том, чтобы сделать надежный и долговечный септик из колец. При проектировании нескольких отсеков используется линейный принцип построения, при котором все бетонные колонны колец строятся по одной линии.
Приемный отсек и следующие за ним баки размещены в непосредственной близости друг от друга, а фильтрующая колонна расположена на небольшом расстоянии от них.
Шаг №1 — измерение и проектирование
Одним из обязательных условий эффективной очистки сточных вод является создание условий, чтобы они находились внутри стенок септика не менее трех суток. Поэтому размеры камер определяются исходя из общего трехсуточного объема стоков.
По нормативам суточный объем потребления воды на одно домохозяйство при условии использования бытовых приборов составляет около 200 литров.
Так для семьи из двух-трех человек минимальный объем очистного сооружения должен быть около двух кубов. Для семьи из 5-6 домочадцев потребуется более вместительная конструкция на 3-4 кубометра.
В расчетах учитывается только объем отсеков септика; так как фильтрующий колодец не входит в их число, он не учитывается (+)
Но при определении объема конструкции стоит сделать небольшой запас. Ведь в случае прихода гостей есть риск «переполнить» норму. А устранение последствий – достаточно сложная и в то же время дорогостоящая процедура.
Приведенная ниже таблица поможет вам определить, какого размера кольца вам понадобятся и в каком количестве.
Маркировка и размеры изготавливаемых железобетонных колец с указанием наружного/внутреннего диаметра, массы и объема
При выборе колец учитывать, что фактический объем колонны должен быть явно выше расчетного. Это связано с тем, что стоки по мере заполнения поднимаются только до уровня переливных отверстий и никогда не достигают верхней кромки. Поэтому расчетный объем жидкости должен располагаться до уровня этих труб.
Шаг №2 — подготовка необходимых материалов
На желательно покупать изделия с замками. Наличие замков не только упрощает процесс монтажа, но и предотвращает их смещение под воздействием морозного пучения. Приобретая изделия, необходимо обратить внимание на ровность посадочных мест и внимательно осмотреть целостность замков.
Кроме самих колец из материалов и строительных инструментов, вам также понадобятся:
- трубы канализационные;
- мелкий гравий;
- песок речной;
- пенополиуретан;
- раствор цементный;
- составы гидроизоляционные;
- материалы теплоизоляционные рулонные;
- строительный уровень;
- лестницы;
- перфоратор;
- широкая кисть;
- Емкость для смешивания раствора.
Для создания переливов между колодцами потребуются асбестоцементные или полипропиленовые трубы с маркировкой «».
Полипропиленовые трубы славятся своей прочностью и эластичностью; их рабочая температура около 65°С
Диаметр асбестоцементных или полимерных труб, применяемых для перелива, должен быть 110-120 мм.
Этап №3 — рытье котлована и устройство дна
Земляные работы лучше проводить после первых заморозков или в самые жаркие месяцы. В этот период наблюдается самый низкий уровень грунтовых вод.
Котлован можно вырыть вручную, наняв для этого бригаду «землекопов», либо воспользовавшись услугами экскаватора. Если брать затраты на земляные работы, то затраты на землеройную бригаду будут сопоставимы с суммой, которая пойдет на вызов спецтехники.
Размеры готовой ямы должны превышать размеры установленных колец на 50-80 см. Это упростит процесс монтажа и позволит сделать наружную гидроизоляцию стыков конструкции.
При расчете глубины котлована суммируют три значения: высота монолитной или фильтрующей подушки (20-30 см) + высота колец (указана в таблице) + высота плиты ( 15 см).
Большой объем грунта, извлеченного из котлована, лучше всего сразу вывозить с участка той же машиной, которой доставлялись кольца.
Котлован для установки очистного сооружения должен получиться двухъярусным: второй его резервуар следует закопать на 50 см ниже первого. Как вариант, выкопайте яму для каждого резервуара.
Для подведения канализационных труб роют траншеи, укладывая их ниже глубины промерзания грунта. Ширина и глубина траншей выбирается исходя из размеров колец, используемых для строительства резервуаров. Чаще всего их делают шириной 50 см при глубине 1,2-1,5 м.
Дно вырытой траншеи должно распределяться по 2-3 см на погонный метр. Лучше заранее рассчитать разницу между крайними точками, умножив расстояние между ними на уклон, заявленный стандартами.
Соблюдение этого условия обеспечит самотёк жидкости. Выровненное и утрамбованное дно траншей засыпают песком, образуя слой толщиной 10 см.
Дно ямы снова тщательно утрамбовывается. Для бетонирования используют стандартный цементный раствор, приготовленный в пропорции 3:1.
Если предполагается установка нижнего кольца с дном, бетонную стяжку делать нельзя. В этом случае можно ограничиться щебневой отсыпкой, сформировав слой толщиной 20 см.
Создаваемая после трамбовки засыпка должна иметь гладкую горизонтальную поверхность, лишенную перепадов
Необходимо добиться эффекта, при котором подушка максимально провисает. заливка заливки водой.
Этап №4 — установка колец и герметизация стыков
Строительство септика начинается с монтажа его закрытой части — нижнего кольца, снабженного дном. Выставляется ровно так, чтобы стены располагались строго вертикально. Соблюдение этого условия обеспечит прочность и устойчивость конструкции.
При использовании в качестве основания кольца без дна дно котлована необходимо предварительно забетонировать. Для этого заливают бетонную стяжку толщиной 30 см. Размеры создаваемой бетонной стяжки должны быть на 20 см больше диаметра погружного кольца.
Вариант заливки основания под трехкамерный септик, емкости которого выстроены не по прямой линии, а в виде треугольника
Застывание бетона может занять до двух недель. Как только он наберет необходимую прочность, установите первое кольцо. Поставить кольца без посторонней помощи практически невозможно. Эта работа выполняется с двумя или тремя помощниками.
Для предохранения конструкции от протечек и уменьшения вреда грунтовых вод для бетона стыки между основанием и нижней гранью кольца тщательно промазывают водостойким цементным раствором.
В качестве гидроизоляционных материалов отлично подойдут:
- Мастика битумная;
- пропитка глубокого проникновения.
В качестве пропитки для обработки бетонных колец хорошо использовать составы на цементной основе типа Пенетрон или Аквацемент.
При заделке швов жидкое стекло часто добавляют в состав цементных смесей, что повышает устойчивость швов к избыточной влажности
Для внутренней обработки нельзя использовать ядовитые составы. Во время работы они могут уничтожать бактерии, отвечающие за разложение биовключений.
На первое кольцо все последующие устанавливаются по очереди. Для создания более прочной фиксации с внешней стороны конструкции устанавливаются металлические скобы. Места «входа» кронштейнов забетонированы и покрыты слоем утеплителя.
Опустите кольца в резервуар с помощью крана. Стыки, образующиеся между элементами, также тщательно герметизируются. Пустоты между наружными стенками емкости и котлована заполняют смесью грунта, извлеченного при рытье котлована, и песка.
«Карманы» засыпать равномерно, чередуя уплотнение почвенной композиции с заливкой водой.
Такой слой будет выполнять двойную функцию: отводить дождевые и грунтовые воды, а также служить амортизатором
Верхнюю часть конструкции, находящуюся выше уровня промерзания грунта, следует утеплить. В сильные морозы вероятно образование ледяной пробки внутри водоема. А это значительно снижает скорость и эффективность уборки.
В качестве теплоизолятора удобно использовать:
- пенополистирольные прокладки;
- Готовая продукция «скорлупа».
В верхней части колонн монтируются горловины с отверстиями для канализационных люков. Их оснащают бетонными или чугунными крышками.
Второй отсек очистителя оборудован вентиляционной трубкой. Она должна возвышаться над землей на 70-80 см.
Галерея изображений
Фото
Бетонное отделочное кольцо
Способ сужения горловины септика
Герметизация стыковых соединений колодца
Монтаж вентиляционных труб
Этап №5 — установка переливных труб
Расположение переливных труб определяется уровнем размещения трубы, ведущей от дома. Поскольку устройство переливного септика рассчитано на обеспечение движения жидкости самотеком, высшую точку канализационной трубы следует располагать ниже уровня промерзания грунта.
Перелив на противоположной стороне резервуара должен быть примерно на 15-20 см ниже точки подачи.
Перелив между второй емкостью и фильтрующей колонной можно выполнять на одном уровне или выдерживать такие же 5 см.
Для вывода канализационной трубы в стенке кольца с помощью перфоратора проделайте отверстие соответствующего размера. Закрепить трубу в бетоне проще всего монтажной пеной. Он будет удерживать влагу и действовать как демпферная прокладка.
Вход трубы в стенку резервуара тщательно герметизирован. Входные трубы, идущие от дома, а также переливные трубы между камерами оснащаются тройниками.
Основное назначение тройника — направление стоков вниз с целью улучшения их обработки и предотвращения размыва земной коры
Тройники на концах отводящего и входного трубопровода обеспечат беспрепятственный доступ для прочистки засоров.
Для повышения стойкости труб к самым сильным морозам целесообразно нанести на них слой утеплителя, а сверху закрыть защитным кожухом.
Создание фильтрующего колодца
Фильтрующий колодец можно устанавливать только на такое грунтовое основание, которое хорошо пропускает и впитывает воду. Если под его условным дном залегают пески, гравийные или гравийно-галечные отложения, то сброс очищенных стоков в нижележащие слои почвы будет происходить беспрепятственно.
Поглощающий колодец на 1 м заполнен грунтовым фильтром так, чтобы доли засыпки уменьшались с высотой. Сначала дно засыпается песком – толщина слоя песка должна быть 30-40 см, затем формируется слой мелкого щебня – 30-40 см.
Верхний ярус грунтового фильтра обычно состоит из более крупного щебня или гравия и засыпается слоем 20-30 см.
Для сооружения стенок колодца с донной и боковой фильтрацией применяют кольца с перфорацией, диаметр отверстий которых около 30-50 мм
Если планируется отведение сточных вод не только через дно, но и через стенки, нижнее кольцо дренажного колодца должно быть перфорировано. Устанавливают его по той же технологии, что и кольца со сплошными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают гравием.
Если предполагается устройство поля фильтрации, используются перфорированные трубы. Их укладывают на гравийно-песчаную «подушку», обеспечивающую просачивание очищенных стоков в нижележащие слои грунта, а сверху укрывают геотекстилем и засыпают землей.
Как сэкономить на строительстве?
Если нет возможности использовать спецтехнику при монтаже и финансы не позволяют привлечь бригаду рабочих, попробуйте использовать такие методы.
Вместо традиционной копки котлована с последующим погружением в них колец применяют технологию, при которой грунт удаляют постепенно по мере углубления кольца. Он построен на том, что кольцо под действием своего веса падает вниз. Задача мастера — вскопать грунт внутри кольца и под его стенкой.
Технология «закапывания» уложенных на грунт колец используется только при установке изделий, лишенных днища
Бетонное дно в этом случае придется заливать позже. И располагаться он будет исключительно внутри кольца.
Существенным недостатком описанного способа является невозможность выполнения тепло- и гидроизоляции наружных стен строения. Кроме того, из-за того, что дно расположено внутри кольца, снижается надежность конструкции.
Стремясь удешевить саму конструкцию, мастера предлагают конструкцию в виде треугольника.
Накопительные емкости выступают основой равнобедренного треугольника, а общей горловиной для них является его вершина
Выбирая этот вариант компоновки, вы сэкономите место для размещения колец и сможете значительно сократить объем земельных работ.
Но при установке учитывайте особенность, что ревизионный вход в данной конструкции будет один на три кольца. И поэтому все переливы должны быть размещены вне зоны его доступности.
Выводы и полезное видео по теме
Вариант обустройства двухкамерного септика:
Как углубить кольца без отвода:
В целом монтаж септика из колец это не особо сложно. Нужно только строго придерживаться технологии и соблюдать правила безопасности. За счет этого риск обрушения стен и их смещения будет сведен к нулю, а конструкция простоит не один десяток лет.
Есть опыт обустройства септика из колец? Пожалуйста, поделитесь информацией с нашими читателями или предложите свой способ организации автономной канализации. Вы можете оставлять комментарии в форме ниже.
Устройство, схема, установка + монтаж
Сплошной септик из бетонных колец позволяет организовать очистку сточных вод до 70%, но процент очистки в нем ниже, чем на высокотехнологичных биостанциях (98%) . Хотя такая система в разы дешевле, а ее устройство проще. Почему бы не использовать его для обустройства канализации на даче, верно?
Хотите построить септик самостоятельно и не знаете с чего начать? Мы поможем досконально разобраться во всех тонкостях этого вопроса. В статье подробно рассматривается устройство бетонного накопительного устройства, подробные схемы его устройства. А также пошаговый процесс монтажа, начиная с подготовки материалов и заканчивая запуском системы в эксплуатацию.
Статья дополнена наглядными фото и видео, в которых анализируются нюансы функционирования септика и процесс строительства двухкамерной очистной станции.
Содержание статьи:
- Как разместить септик на участке?
- Нюансы расчета необходимой мощности
- Схемы септиков
- Монтаж септика с двумя отстойниками
- Шаг №1 — подбор расходных материалов и инструментов
- Шаг №2 — рытье котлована под септик
- Этап №3 — монтаж отстойников
- Этап №4 — монтаж системы вентиляции
- Шаг №5 — установка системы фильтрации
- Шаг №6 — подготовка к запуску
- Выводы и полезное видео по теме
Как разместить септик на участке?
Бетонные кольца — хороший материал для изготовления канализации в частном домовладении. Если территория не относится к природоохранным зонам, то на канализации можно сэкономить, так как стоимость такого септика составляет половину цены покупки очистных сооружений.
Перед началом работ необходимо определить тип почвы на участке. Выбор системы фильтрации зависит от ее характеристик, так как конструкция септика из бетонных колец предполагает несколько емкостей. По санитарным нормам вода перед сбросом в грунт должна подвергаться трехсуточному и более отстаиванию.
Тип грунта можно определить, выкопав котлован, опросив соседей, владеющих колодцем или колодцем, запросив информацию у организации, ведущей строительство или бурение рядом с участком.
Галерея изображений
Фото
Септики представляют собой подземные отстойники, в которых происходит переработка сточных вод путем отделения нерастворимого осадка от воды. Далее вода поступает в систему очистки почвы, а анаэробы перерабатывают органический ил
Камеры септика собираются в форма колодцев из бетонных или железобетонных колец, последовательно устанавливаемых в котлован
Септик однокамерный по сути является накопительным устройством. Его необходимо опорожнять по мере накопления запасов. Чаще всего используется в раздельной канализации для приема грязной воды из кухни, бани, бани
В двухкамерном бетонном септике производится переработка сточных вод. В первой камере они оседают и перерабатываются анаэробами. Вторая камера работает с системой доочистки грунта, через которую осуществляется сброс воды в грунт
Чем больше камер в септике, тем выше степень очистки сточных вод. Их может быть больше трех. В песчаных грунтах выпускную камеру всегда устраивают в виде поглощающего колодца, имеющего вместо дна грунтовый фильтр
Поглощающий, он же фильтрующий колодец представляет собой бетонную шахту без дна. Вместо них в камеру насыпают фильтрующие породы — гравий, щебень и песок
Если фильтрующий колодец заглублен в грунт с малым расходом, например, в супеси, то фильтр дополняется боковой перфорацией для увеличения скорость оттока воды
Из бетонных колец строят не только камеры септика, но и все виды подземных точек, необходимых для контроля работы канализационной системы и ее обслуживания
Принцип работы септика
Бетонная кольцевая конструкция
Принцип работы однокамерного септика
Организация двухкамерного септика
Трехкамерный септик из бетонных колец
Особенности устройства колодец всасывающий
Перфорированное кольцо для фильтрации
Люк канализационный
Чуть выше коэффициент фильтрации суглинка, чуть выше супеси. Однако их фильтрационные свойства еще недостаточны для устройства на указанных выше глинистых грунтах систем обработки почвы.
Кроме того, почти всем глинистым грунтам свойственна пучинистость — способность увеличиваться в размерах при промерзании и уменьшаться при оттаивании. Эти сдвиги грунта могут легко вытолкнуть бетонные резервуары, полностью их разрушить или просто сдавить до появления трещин.
Если участок расположен в холмистой местности, с большой долей вероятности имеет каменистый грунт. В этом случае нужно сделать выбор в пользу наземных очистных сооружений или накопительных резервуаров
Песок, гравий, галька и гравийные осадочные породы обладают хорошими поглощающими свойствами. Они свободно пропускают воду в свою толщу, не препятствуют ее движению в нижележащие слои.
Правда, крупнообломочные отложения типа гравия и гравия встречаются преимущественно в поймах рек, а гравий — у подножия скальных образований.
Пропуск глины почти нулевой. Этот тип грунта относится к водостойким – водоотталкивающие породы, не впитывающие и не пропускающие воду через свою толщу.
На речных и горных склонах фильтрующие сооружения не подходят, так как часть дренажной жидкости не сможет пройти цикл доочистки, достаточный для сброса в почву.
Поэтому нормальными условиями для устройства полей фильтрации, поглотительных колодцев и установки инфильтраторов считаются песчаные грунты всех степеней крупности и плотности, кроме пылевидных.
Кроме геологических условий необходимо соблюдение норм его расположения от жилых домов и источников воды.
Эта информация прописана в санитарных нормах и должна соблюдаться. Стоит избегать расположения септика близко к месту произрастания деревьев, так как их корневая система может нанести вред строению
При несоблюдении санитарных норм возможно биологическое загрязнение воды. В канализационных стоках развиваются опасные возбудители инфекционных заболеваний. К ним относится кишечная палочка, вызывающая тяжелые отравления. Она легко попадает в источник питьевой воды через грунтовые воды.
Нюансы расчета необходимой мощности
Для организации септика из него необходимо произвести расчет объема исходя из суточного расхода воды. По нормам на одного постоянно проживающего человека необходимо 200 куб. литров воды в сутки.
Фотогалерея
Фото
Особенности однокамерного септика
Устройство трех камер в одном колодце
Средний объем двухкамерного септика
Объем многокамерного септика
Первая емкость для отстаивания должна иметь объем трехкратного размера потребления (200 л) на человека. Вторая емкость с дном для отстаивания должна иметь объем, равный 1/3 размера первой.
Правила строительства двухкамерных очистных сооружений можно найти в .
Количество колец можно определить, разделив объем бака на объем кольца. Размер их бывает мелкий, средний и крупный.
Для расчета будут использованы параметры среднего кольца. КС-10-9, внутренний диаметр которого 1 м, высота 90. Одно кольцо имеет объем 700 литров куб. 1200 литров.
Объем второй и третьей емкости = 1200/3 = 400 литров.
Количество колец на две емкости = (1200 + 400) / 700 = 4
Количество колец на три емкости = (1200 + 400 + 400) / 700 = 5
Результат: 2 кольца на отстойник, 2 для отстойника и один для дренажного колодца.
Для семьи из трех человек:
Объем первого бака = (200 * 3) * 3 = 1800 литров.
Объем второй и третьей емкости = 1800 / 3 = 600 литров.
Количество колец на две емкости = (1 800 + 600) / 700 = 4
Количество колец на три емкости = (1 800 + 1200) / 700 = 6
Результат: 2 кольца на отстойник, 2 для отстойника и два для дренажного колодца.
Схемы септиков
Схемы септиков из бетонных колец предполагают наличие одной, двух или трех камер, где осаждаются осадки и происходит их биологическая переработка.
Однокамерный септик обеспечивает трехдневное отстаивание. Требуется откачка лишнего ила каждые 3-6 месяцев. Качество очистки не превышает 50%
По сути, однокамерный септик представляет собой обычное накопительное устройство, стоки из которого откачиваются канализацией.
Септик двухкамерный обеспечивает 5-6 суточное отстаивание сточных вод. Уровень очистки составляет 70%. Откачивать лишний ил каждые 12 месяцев
Первый и второй контейнеры должны иметь дно. Далее следует третий отсек, где также проводится очистка грунта. Следующим этапом очистки является удаление осадка в ячейках и осветление сточных вод в почву через дно.
Трехкамерный септик обеспечивает 7-9 суточное отстаивание стоков. Уровень очистки составляет 80%. Откачивать лишний ил каждые 2 года
Все камеры устроены с монолитным дном, очистка производится отстаиванием. Осевшая жидкость сбрасывается в инфильтратор или поле фильтрации для последующей утилизации в почву.
В зависимости от впитывающей способности грунта можно выбрать несколько вариантов фильтрации для септика из бетонных колец:
- Септик с .
- Септик с поглощающим колодцем.
- Септическая система с фильтрующим патроном (инфильтратором).
Наиболее распространенным вариантом фильтрации является дренажный колодец. Используется при хороших впитывающих свойствах почвы.
Для повышения производительности его нижнее кольцо перфорировано. Это увеличивает площадь фильтрации. Если уровень грунтовых вод меньше трех метров, от этого варианта нужно отказаться.
Между уровнем условного дна поглотительного колодца и максимальным уровнем грунтовых вод в осенне-весенний сезон дождей нет необходимого по нормативам счетчика, устанавливается фильтрующее поле. Для его возведения на участке должно быть достаточно места.
При его установке используются перфорированные трубы или туннели. Для равномерного распределения стоков между септиком и полем фильтрации устанавливается распределительный колодец.
Это лучшее решение для участков, где уровень грунтовых вод не превышает 2,5 метра. Следует помнить, что между нижней кромкой дрены поля фильтрации и кровлей водонасыщенного пласта также должна быть толща грунта толщиной не менее метра.
Фильтрующий патрон — аналог фильтрующего поля, но дороже. Это среднее значение между фильтрующим колодцем и системой аэрационных труб. Он состоит из прямоугольного бетонного резервуара с несколькими перегородками внутри. Верх покрыт бетонными плитами.
Данная конструкция не получила широкого распространения в странах СНГ.
Вам необходимо заранее определиться с системой фильтрации, так как это позволит заранее подготовить котлован необходимого размера и глубины.
Если фильтрующие системы устанавливаются после завершения монтажа, могут быть повреждены трубы и резервуары. Поэтому пространство, граничащее со стенкой второго отстойника, придется копать вручную без применения спецтехники.
Установка септика с двумя отстойниками
Перед началом работ необходимо проверить уровень грунтовых вод. Это можно сделать, если в доме есть погреб или подвал, без бетонного дна. Необходимо измерить высоту от потолка до поверхностного слоя грунта. Это глубина, на которую можно копать.
Чтобы узнать, на какой глубине залегают грунтовые воды, можно выкопать небольшую в диаметре, но глубокую яму. Грунтовые воды начинаются тогда, когда появляется явно влажная земля. Это верный признак, дальше копать не нужно.
Глубину залегания грунтовых вод можно определить по внешнему виду извлеченного из котлована грунта. Если он насыщен водой, то глубину его добычи можно принять за самоопределяемый ПГП
После того, как стал известен примерный уровень водного лова, можно приступать к земляным работам. Необходимо наметить место, где будет располагаться септик. Для этого нужно наметить ямки. Для этого нужно взять строительную нить или любую прочную нить, отмерить 80 см. Привяжите к обоим концам два колышка.
Вставьте один конец посередине того места, где вы планируете разместить первый отстойник. Нарисовать круг. Это примерный диаметр желаемой ямы. Далее нужно отступить на метр, и провести границы для второго резервуара. Далее необходимо наметить границы фильтрационной структуры.
Границы ямы следует обвести по периметру колышками, между которыми натянуть нить. Легче ориентироваться при копании
Шаг №1 — выбор расходных материалов и инструментов
Прежде чем приступить к работе, вам необходимо собрать все необходимые материалы и инструменты.
Для работы вам потребуются:
- перфоратор и сверло большое по бетону;
- насадка миксера к пуансону;
- лопаты лопаты и штыковые лопаты;
- лестницы;
- уровень:
- ведра;
- емкость для замешивания раствора;
- прочная нейлоновая веревка;
- шланг;
Материалы для монтажа септика из бетонных колец:
- цемент;
- песок;
- гравий;
- битум или жидкое стекло;
- металлические скобы;
- минеральная вата или пенополистирол;
После того, как будет подобрано и подготовлено оборудование для всех этапов работ, можно приступать к копанию ямы.
Фотогалерея
Фото
Перед устройством септика из бетонных колец разрабатываем котлован. Легче разрабатывать экскаватором, дешевле — вручную
Если в здании уложен маловлажный песок, не способный держать форму стен, по периметру укрепляем их деревянной конструкцией
Устраиваем дно камеры, принимающей стоки и предназначенной для их отделения от кольцо бетонное с монолитным дном
Из обычных железобетонных колец собираем колодец необходимой высоты. Перед установкой каждого элемента торец предыдущего обрабатывается раствором и прокладывается канатом, пропитанным битумом
Различия в конструкции абсорбирующей камеры: она не имеет дна в обычном понимании. На дно котлована устанавливаются кольца, затем внутрь засыпается гравий и песок — мощность насыпки не менее метра
Оба колодца бетонного септика закрываются бетонными кольцами с отверстиями для горловины
Если необходимо увеличить высоту колодца, установив горловины, к которым крепим люковые кольца с крышками
Этап 8: Если планируется отстой сточных вод в две бетонные камеры, обе сооружаются с герметичным дном, а вторая подключается к фильтрующему полю
Формирование приямка под септик
Армирование стен при необходимости
Дно камеры герметичное
Монтаж рядовых бетонных колец
Конструкция абсорбционной камеры
Монтаж деталей перекрытия
организация горловин для камер септика
Фильтрационное поле для очистки сточных вод
Этап №2 — рытье котлована под септик
Если вы считаете, что копать в таких объемах вручную сложно, то можете поэтому воспользоваться услугами организаций, оснащенных спецтехникой.
Вместе с рытьем котлована необходимо заказать удаление лишнего грунта, так как глубокие слои, как правило, суглинистые, и не пригодны для использования на садовых участках.
На дно котлована необходимо насыпать песок там, где будут установлены нижние кольца баков. Толщина песчаной подушки 20-25 см. Основание должно быть выровнено. Далее песок необходимо пролить водой, чтобы произошла усадка. После прессования песчаной основы можно переходить к установке колец.
Этап №3 — установка отстойников
Для установки предварительно доставленных на площадку бетонных колец под септик необходимо построить фундамент. Для этого по периметру дна котлована устраивается деревянная опалубка. Высота стенок опалубки должна быть на уровне 30-40 см.
После возведения опалубки необходимо уложить армирующую сетку и развести цементный раствор. Для этого нужно взять 1 часть цемента на три части ПГС (смесь песка и гравия).
Раствор можно смешать строительным миксером. В качестве пластификатора в раствор можно добавить две столовые ложки жидкого мыла. Это сделает бетон более устойчивым к давлению и влаге.
После заливки основания необходимо выждать от 10 до 14 дней, пока раствор затвердеет и наберет необходимую прочность. Опалубку можно не снимать. Если используется арендованное оборудование, в качестве основы целесообразно приобрести готовые бетонные плиты.
После того, как база готова, можно монтировать кольца. Вес бетонных конструкций впечатляет, поэтому нужно использовать подъемный кран. Установка контейнеров осуществляется поэтапно.
Первое кольцо погружено в бетонное основание. Вслед за ним падает и садится второй. Кольцо необходимо перемещать плавно, избегая ударов или проскальзывания. После установки выполняется растяжка.
В обоих кольцах по краям делаются отверстия, в них вставляются железные скобы, которые загибаются снаружи контейнеров
На следующем этапе, пока крышка не опущена, необходимо замазать швы между кольца. После установки перекрытия в баке станет темно и есть риск оставить необработанные стыки. Для этого используется цементный раствор.
Вас также может заинтересовать информация о гидроизоляции септика из бетонных колец, подробно.
Для удобства перемещения внутри бака установлены ходовые кронштейны. Они необходимы для обслуживания септика в случае засоров или разгерметизации.
Соседний отстойник устанавливается таким же образом. В обоих резервуарах нужно сделать отверстия для канализационных труб и смонтировать их. Вход для сточных вод должен быть выше переливной трубы между баками.
Далее необходимо установить перекрытие с отверстиями, достаточными для того, чтобы через них мог пройти человек.
Поверх перекрытий необходимо установить одно бетонное кольцо малого диаметра. Таким образом получается небольшая камера, которая будет изолировать емкость от холодного воздуха
На этом установка септика из бетонных колец завершена, и следует монтаж вентиляционной системы.
Этап №4 — установка системы вентиляции
Вентиляция необходима для поступления воздуха в систему, что обеспечивает нормальное функционирование микроорганизмов. Они перерабатывают бытовые сточные воды и освобождают от органической составляющей. Для обеспечения постоянной циркуляции воздушных потоков необходимы две вентиляционные трубы.
Первая труба монтируется на участке канализационной трубы, максимально приближенном к стенам жилого дома. Монтаж с внутренней стороны стены является лучшим решением, но также может быть установлен снаружи.
В этом случае необходимо проложить электрический кабель для утепления трубы, так как при столкновении теплого и холодного воздуха в ней образуется конденсат, перекрывающий доступ кислорода.
Должен быть закреплен с помощью застежек или хомутов. Длина вертикального фонового стояка должна быть не менее высоты стены дома.
Вентиляция также устраняет неприятный запах, который периодически появляется из контейнеров и может распространяться по всему дому. Часто это происходит при длительном отсутствии живой и пересыхающей жидкости в сифоне.
Вторая труба монтируется в перекрытие отстойника. Для этого при помощи перфоратора в потолке пробивается отверстие, соответствующее диаметру вентиляционной трубы.
Воздуховод должен возвышаться над поверхностью земли на 70-100 см. Положение этой трубы будет зафиксировано под действием силы тяжести грунта и не нуждается в дополнительном креплении.
Еще одним способом решения проблемы неприятного запаха является установка , которая устанавливается в месте вывода канализационной системы из дома.
Шаг №5 — установка системы фильтрации
Далее рассмотрим пошаговую инструкцию обустройства поля аэрации и фильтрующего колодца.
Вариант №1 — обустройство фильтрующего поля
Из второй бетонной емкости труба выходит в распределительный колодец. Для колодца можно использовать пластиковую бочку, в которой вырезать отверстия, подходящие для труб аэрации.
Вы можете приобрести уже готовый дистрибутив.
Производится многими компаниями, производящими системы очистки. Вы можете купить готовое поле аэрации к распределительному колодцу или сделать его самостоятельно из канализационных труб
Для этого необходимо приобрести трубы исходя из размера поля. Для семьи из четырех человек достаточно площади 20 квадратных метров (10×2). Для этого вам понадобятся три трубы длиной 10 м. Кроме того, вам понадобятся три угловые трубы, куда будут монтироваться вентиляционные трубы.
Поле предварительно засыпается песком и гравием для улучшения впитывающей способности почвы.
На подготовленный дренаж укладываются перфорированные трубы, подсоединяемые к распределительному колодцу. На концах аэрационных труб монтируются угловые трубы, в которые устанавливается фоновый стояк, по одному на каждую трубу.
После этого трубы закрывают геотекстилем и засыпают смесью щебня с песком, затем выравнивают. По мере заиления поле фильтрации необходимо перемещать или очищать, меняя дренаж.
Вариант №2 — установка фильтрующего колодца
Фильтрующий колодец имеет ряд преимуществ перед полем аэрации. Занимает меньше полезной площади на участке.
Но качество очищенной воды будет выше на поле аэрации, так как перед попаданием в грунтовые воды стоки будут фильтроваться грунтом, а его слой под полем аэрации намного больше, чем у колодца с дренажом. Площадь колодца не справляется с тем количеством стоков, которое получает участок аэрации.
Фильтрационный колодец должен располагаться на расстоянии не менее 2 метров от отстойника. Это необходимо для того, чтобы исключить подвижки грунта и деформацию фундамента при аварийных протечках и затоплении
Монтаж колодца производится по тем же принципам, что и отстойников, за исключением бетонирования дна резервуара. Кроме песчаной подушки на дно колодца следует уложить щебень, гравий или другой фильтрующий состав. Стандартная мощность грунтового фильтра в поглотительном колодце рассчитывается от 1 м и более.
Для увеличения пропускной способности фильтрационный колодец можно дополнить боковым дренажем. Для его обустройства нижнее бетонное кольцо септика необходимо перфорировать.
Можно найти модели колец, в которых уже есть отверстия, но найти их сложно. Поэтому отверстия целесообразнее делать самостоятельно с помощью перфоратора
. Этот процесс лучше всего делать на поверхности, пока кольцо не будет опущено в яму. Также нужно сделать отверстие для перелива воды из емкости для отложений, оно должно быть расположено чуть ниже предыдущего перелива.
Стенки и стыки фильтрующего колодца должны быть скреплены скобами, но герметизировать их не нужно. Подключив переливы, можно вкапывать конструкцию. Первое кольцо необходимо обсыпать щебнем снаружи, до стыка со вторым сегментом. Остальной объем можно засыпать грунтом с приусадебного участка.
Этап №6 — подготовка к запуску
Если температура зимой опускается ниже 30 градусов, необходимо подготовить изоляцию для помещения. Поскольку сам контейнер находится ниже уровня промерзания, в дополнительном утеплении он не нуждается.
Для утепления крышки нужно взять пенопласт и вырезать круг, подходящий по диаметру внутреннему малому бетонному кольцу.
Пена практически не разлагается и прослужит много лет. Чтобы его было удобно снимать для проверки септика, можно сделать отверстие посередине, куда просунуть капроновую веревку. С обратной стороны пенопласта веревку нужно привязать к короткой и узкой доске, а другой конец оставить
Далее нужно вырезать саму крышку. Для этого подойдет обычная фанера достаточной прочности. К нему можно прикрутить дверную ручку, чтобы ее было удобно открывать. Аналогичным образом стоит утеплить внутренние крышки второго отстойника и дренажного колодца.
Перед использованием септика первый отстойник должен быть заполнен водой на 1/4 объема. В наполненную емкость, что поможет септику быстрее достичь полной емкости.
После этих действий необходимо закрыть люки.
Выводы и полезное видео по теме
На видео поэтапно показан процесс монтажа двухкамерного септика:
Как функционирует септик:
Если строительство септика из бетонных колец будет осуществляться с соблюдением правил, то он прослужит 20 лет .
Нельзя забывать о правилах эксплуатации и своевременного обслуживания. Трубы изготовлены из пластика, поэтому их легко повредить. Категорически запрещается размещать технику или автомобиль в месте, где расположены резервуары.
Вы строите септик на своем участке? У вас есть вопросы в процессе? Задайте их в комментариях к этой статье — мы постараемся помочь вам в поиске правильного решения в данной ситуации.
Септик из бетонных колец своими руками
Без автономной канализации на даче не обойтись, как и без системы отопления или водоснабжения. Выгребные ямы устарели и неудобны, покупные септики слишком дороги, что может быть лучшим вариантом, доступным и не очень сложным в установке? Нет ничего лучше, чем построить септик из бетонных колец своими руками.
Содержание
1 Проведение расчетов и составление графиков
2 Выбор наилучшего места установки
3 Подготовка котлована для резервуаров
4 Процесс монтажа бетонных колец
5 Герметизация швов и засыпка
6 Плюсы и минусы самодельных железобетонных конструкций
Выполнение расчетов и составление графиков
Сначала нужно определить количество построек. Может быть другое количество, но стандартный набор состоит из трех:
- камера отстаивания стоков;
- камера очистки от загрязнений;
- колодец для фильтрации (можно заменить фильтрующим полем).
Различное устройство септика из бетонных колец зависит от количества проживающих.
Вода проходит три ступени очистки в камерах и фильтрующем колодце, затем доочистку в грунте
Две камеры для уборки необходимы, если в доме проживает несколько человек, активно пользующихся стиральной машиной, посудомоечной машиной, душем и ванной. Сбросы в канализацию будут большими, соответственно стоки потребуют более тщательной очистки.
Для небольшой семьи, использующей небольшое количество бытовой техники, вполне достаточно одной емкости-отстойника, соответственно септик из бетонных колец будет иметь два колодца.
Септики из двух колодцев с одной очистной камерой предусмотрены для малодетных семей
Предположим, в доме постоянно живут 5 человек. В среднем каждый из них использует около 200 литров воды в течение дня, следовательно, общее суточное потребление составляет 1000 литров. Существуют строительные нормы, согласно которым объем очистной камеры должен предполагать сток отходов за 3 дня, то есть не менее 3000 литров. Возьмем для примера бетонное кольцо объемом 0,62 м³ — это значит, что на каждый колодец нужно 5 колец. Обычно для строительства каждой камеры используют 2-3 кольца.
На схеме указано количество бетонных колец, их расположение и соединения
Схема септика из бетонных колец составляется до начала строительства.
Выбор оптимального места установки
При установке септика следует учитывать допуски, прописанные в нормативных документах. Санитарные правила запрещают размещать конструкции в опасной близости от жилья человека и источников питьевой воды.
Выбор места установки септика во многом зависит от размера участка
Перед разметкой участка необходимо помнить о следующих положениях:
- Расстояние от очистных сооружений до многоквартирного дома не менее 5 м.
- Большое расстояние до дома (20 м и более) вызовет трудности и дополнительные затраты на строительство трубопровода.
- Расстояние от септика до источника воды (колодца, колодца) не менее 50 м.
- Обязательным условием является доступ для спецтехники.
В месте установки уровень грунтовых вод не должен быть высоким.
При установке септика не забудьте про прокладку вентиляционной трубы
Внимание! Если трубопровод все же получился длинным, то через каждые 15-20 м и на изгибах необходимо устроить смотровые колодцы.
Подготовка котлована под баки
Ямка в любом случае получится большой, так как в ней должны поместиться и очистительные камеры, и фильтровальный колодец. Идеальный вариант – использование специального оборудования, это сэкономит время. За неимением такового или за невозможностью аренды можно использовать ручной труд, но это будет дольше и тяжелее.
Площадь приямка зависит от количества планируемых колодцев (2 или 3)
Неочищенные сточные воды не должны попадать в землю, поэтому в месте установки отстойников следует возводить бетонное основание. В качестве дренажа используется песчаная подушка толщиной 40-50 см.
Внимание! Есть бетонные кольца с глухим дном. Они идеально подходят для отстойников и не требуют дополнительного бетонирования днища.
Бетонирование основания колодцев предотвращает попадание загрязненных стоков в почву
Основание фильтрующего колодца также нуждается в дополнительной подготовке. Подушка из песка, гравия и щебня толщиной от 50 см – оптимальный вариант.
Процесс монтажа бетонных колец
Скорее всего, потребуется специальное оборудование. Вручную выкопать котлован сложно, но возможно, а установить тяжелые бетонные конструкции без спецтехники не получится. Аренда подъемника на несколько часов окупится качественным монтажом конструкций.
Монтаж бетонных колец ответственный момент, поэтому лучше использовать грузоподъемную технику
Правильный монтаж септика из бетонных колец подразумевает последовательное строительство колодцев. Кольца устанавливаются по схеме, плотно соединяются между собой и цементируются цементным раствором.
Если предполагаются возможные подвижки грунта, для дополнительной фиксации используются металлические пластины или скобы.
После монтажа колец трубы опускаются.
Внимание! Во время прокладки трубопровода нужно использовать трубу с изгибом, напоминающим гидрозатвор, это защитит от неприятного запаха сточных вод.
Заделка швов и засыпка
Швы между двумя кольцами заделывают обычным цементным раствором или покупают готовую смесь, например, «Аквабарьер». Обмазочная гидроизоляция выполняется снаружи; для надежности используются сварочные герметики.
Швы и стыки заделываются с обеих сторон — внутренние и внешние
Иногда конструкцию усиливают пластиковыми вкладышами — цилиндрами подходящего объема, устанавливаемыми внутрь колодца. Надежная гидроизоляция септика из бетонных колец предотвратит попадание стоков в почву, продлит срок эксплуатации конструкции и устранит неприятные запахи.
Из-за некачественной герметизации стыков неочищенные стоки попадают в грунт
Обратная засыпка производится по окончании монтажных работ. Вынутый из котлована грунт смешивают с песком и распределяют вокруг конструкций, равномерно уплотняя. Сверху на каждую емкость кладется крышка – бетонная плита с отверстием, предусмотренным для люка.
Крышка имеет большое отверстие для установки люка.
Швы герметизируются таким же образом. На этом установка септика из бетонных колец завершена, от качества монтажа и гидроизоляционных работ зависит срок его службы.
Плюсы и минусы самодельных железобетонных конструкций
Чем хорош септик из колец?
- Низкая стоимость, доступность.
- Возможность самостоятельного обустройства.
- Простота обслуживания.
Установив своими руками септик из колец, невольно знакомишься с его особенностями, поэтому в дальнейшем легче контролировать его работу.
Одним из минусов септика из бетонных колец является неполная очистка сточных вод
Минусы, которые отмечают дачники:
- Наличие запаха. Герметичность конструкции относительна.
- Периодический вызов ассенизаторских машин.
Внимание! Используя биоактиваторы, можно сократить частоту обслуживания омывателей. Активные добавки минимизируют количество твердых отходов.
Септик из бетонных колец – простое в обслуживании бюджетное сооружение
Можно сказать, что септик из бетонных колец отлично подойдет для дачи: его эксплуатация позволяет обеспечить семью всем необходимым удобства.
Установка стояков доступа
Фундаментальное техническое обслуживание септической системы включает в себя оценку состояния вашего септиктенка и насосной камеры (если она у вас есть), что может занять много времени и труда без портов доступа, известных как стояки. Представьте себе, что вам нужно прорыть два фута грязи, чтобы проверить уровень масла в вашей машине! Ниже приведено руководство из четырех шагов по установке стояков септика для локальной септической системы.
Обратите внимание, что действующий Кодекс штата Вашингтон требует наличия стояков для всех септических систем, поэтому вам может потребоваться их установка, если вы подаете заявку на получение разрешения на строительство, раздел земли или любые другие действия правительства.
Несколько советов по безопасности перед началом работы:
- Удар по подземной линии электропередач во время раскопок может быть смертельным! Если вы не уверены в наличии линий метро в вашем доме, узнайте, где они находятся, по телефону 1-800-424-5555 или 811 или онлайн по телефону www.callbeforeyoudig.org .
- Используйте систему друзей! Пары, связанные с незащищенными сточными водами, могут быть вредными, вызывая у человека потерю сознания, поэтому всегда работайте с партнером.
- Никогда не оставляйте открытый септик без присмотра! Когда крышки сняты, будьте осторожны возле резервуара и не допускайте домашних животных и детей.
- Оцените целостность вашего септика! Если септику 20 лет или больше, рекомендуется откачать резервуар, чтобы проверить его структурную целостность и водонепроницаемость. Если резервуар нуждается в серьезном ремонте, его лучше заменить современным септиком, который будет включать стояки вместе с установкой. Замена септика требует разрешения от вашего местного отдела гигиены окружающей среды.
Большинство материалов, необходимых для установки стояков септика, можно приобрести в местном магазине сантехники или в Интернете. В наличии имеются различные виды ПВХ-подставок. Некоторые известные вам торговые марки включают «Tuf-Tite», Polylok и Orenco. Стояки обычно имеют диаметр 24 дюйма и легко помещаются над отверстием бака. Некоторые резервуары имеют квадратные отверстия, поэтому установить круглый стояк над квадратным отверстием может быть непросто. Для этой цели в настоящее время производятся переходники с квадратными пластинами и круглыми отверстиями. Некоторые типы подступенков вырезаются на заказ в зависимости от необходимой вам высоты, а некоторые поставляются с шагом 6-12 дюймов.
ПРИМЕЧАНИЕ: Вам нужно будет измерить размер отверстия в септиктенке. Затем купите переходник и стояки немного больше, чем отверстие. Например, если отверстие в вашей септической системе имеет диаметр 22 дюйма в самом длинном месте, вам необходимо будет приобрести переходное кольцо резервуара на 24 дюйма, стояки на 24 дюйма и крышку на 24 дюйма. См. Шаг 4 по установке стояков в отверстие резервуара ниже.
Для установки стояка на септик вам потребуются следующие детали:
- Переходное кольцо бака (TAR)
- Комплект переходных колец для стояка
- Бутиловый канат
- Подступенки
- Куполообразная крышка ИЛИ плоская крышка
- Винты из нержавеющей стали
Материалы, необходимые для выкапывания септика(ов):
- Септическая система «как построено» Запись чертежа
- Рулетка
- Лопата
- Зондовый инструмент
- Защита для глаз
- Рабочие перчатки
Инструменты, необходимые для обрезки стояков до нужного размера:
- Пилы (циркулярные, сабельные/лобзиковые и ручные)
- Сверло с насадкой 1/4”
- Рашпиль или напильник
- Маркировочный карандаш
- Рулетка
Материалы, необходимые для герметизации стояков к резервуару:
- Высокопрочная бетонная смесь
- Малый ковш
- Палочка для смешивания
- Перчатки
Легко установите стояки доступа на компоненты септика, выполнив 4 простых шага, описанных ниже, или распечатайте копию брошюры по установке люка септика и стояка доступа от Департамента охраны окружающей среды округа Терстон.
Шаг 1. Найдите септик(и)Лучший способ найти закопанные септиктенки — это свериться с документом «Как построено», связанным с вашей септической системой. Это план участка, показывающий, где на вашем участке была установлена ваша септическая система, и он должен включать расстояния до септических компонентов от ориентиров. Если у вас нет исполнительного документа, следуйте инструкциям по поиску документов, связанных с сепсисом, с помощью онлайн-системы разрешений. Если заводской вариант недоступен, вы можете связаться с отделом охраны окружающей среды, чтобы проверить бумажные записи, или вызвать специалиста, чтобы найти ваш резервуар.
Определите местонахождение вашего танка на чертеже. Используя зонд, осторожно проткните область септика, пока не упретесь в бетон. Септики могут быть закопаны на глубину от 6 дюймов до 5 футов под землей.
ВНИМАНИЕ: Подземные электрические или другие инженерные трубы или кабели могут находиться рядом с септиктенком или над ним, и если вы заденете линию электропередач, это может быть смертельно опасным! Прежде чем начать копать, убедитесь, что у вас есть какие-либо электросети, расположенные по номеру .
Шаг 2. Откройте септик (s)Как только вы нашли септик, начинайте копать.
Размеры резервуара обычно составляют около 6 футов в ширину и 8 футов в длину. Выкопайте всю верхнюю часть резервуара и удалите камни и грязь вокруг отверстий крышки. Вы захотите удалить любую грязь, которая находится на верхней части вашего септика. Это поможет обеспечить хорошую печать. У вас должно получиться два отверстия; один над входом (из дома) и один над выходом (в дренажное поле или насосную камеру). Или у вас может быть одна большая крышка посередине и одна маленькая крышка на одном или обоих концах. Вам понадобится стояк для каждого отверстия. Конфигурации септиков могут различаться, поэтому, если ваш резервуар полностью отличается от этих примеров, вы можете обратиться к профессионалу. Сторона входа, как правило, находится ближе всего к дому.
Откройте доступ ко всем люкам и крышкам впускных и выпускных перегородок. Полезно раскрыть всю верхнюю часть бака. Это дает много места для работы и оставляет место для штабелирования и закапывания старых бетонных крышек. Чтобы правильно установить стояки, все люки (отверстия размером 24 дюйма или больше или квадратные) должны быть дооснащены, а крышки впускных и выпускных перегородок резервуара (если они отделены от люков) также должны быть дооснащены.
ПРИМЕЧАНИЕ. Стояки септика обычно устанавливаются парами. Если вы обнаружите, что один — и только один — стояк уже установлен, то, скорее всего, он предназначен для насосной камеры, которой требуется только один стояк для доступа к насосу. Загляните внутрь, если это не септик, вы должны найти свой септик и установить стояки как для входных, так и для выходных отверстий, как описано выше.
Снимите бетонные крышки, когда работа будет завершена, их можно будет выбросить, после установки стояков бетонные крышки вам не понадобятся. Если у вас обычная гравитационная система, сверьтесь со своим чертежом «Построенный», чтобы определить, есть ли у вас распределительная коробка (D-коробка), которую вам также нужно будет открыть и установить стояк.
ОСТОРОЖНО: НИКОГДА не оставляйте открытый резервуар без присмотра! После того, как крышки сняты, будьте осторожны вокруг резервуара. Следите за тем, чтобы домашние животные и дети не приближались к резервуару, пока он открыт, иначе они упадут в резервуар. Сообщите кому-нибудь, где вы находитесь, на случай, если вы попадете в аварию. Лучше всего выполнять работу в присутствии другого человека. Имейте в виду, что контакт с сточными водами может вызвать серьезное заболевание, поэтому обязательно наденьте перчатки и вымойтесь после этого большим количеством воды с мылом. Вы также можете надеть защитные очки на случай, если вы получите брызги от мусора, падающего в резервуар.
Шаг 3: Подгонка стояков к отверстиям компонентов
В зависимости от диаметра люков септиктенка, большие стояки будут либо располагаться сверху септиктенка, либо входить в отверстие резервуара на 1-3 дюйма. Учитывайте это при определении высоты подступенка. ЛЕГКО обрезать лишнее – ТЯЖЕЛО добавить еще несколько дюймов!
Измерьте диаметр крышки люка:
- Если отверстие 26-29 дюймов, стояк войдет в отверстие резервуара. Измерьте расстояние от земли до верха септика и ДОБАВЬТЕ 3 дюйма.
- Если отверстие больше 29 дюймов: необходима 3-футовая квадратная пластина из стекловолокна (с 22-дюймовым отверстием в центре). Он расположен над люком и уменьшает отверстие, так что можно использовать 24-дюймовый стояк вместо более дорогого 30-дюймового стояка.
Измерьте расстояние от земли до верха пластины из стекловолокна. Вы можете установить стояки так, чтобы они были на одном уровне с поверхностью земли или выступали над землей на несколько дюймов (если стояк находится над землей, будьте осторожны при скашивании).
Подсказка: Чтобы укоротить большой стояк с ребрами, просверлите отверстие диаметром 1/4 дюйма между ребрами над линией разреза и с помощью сабельной пилы/лобзика завершите разрез, следуя по одной из канавок между ребрами. Спилите любые выступы, если это необходимо. Большой стояк можно сделать так, чтобы он плотно прилегал к меньшему отверстию люка, удалив одно из ребер. Используйте циркулярную пилу с открытым защитным кожухом – погружайте подрезку вокруг стояка до тех пор, пока ребро не будет удалено.
Шаг 4: Прикрепите стояки к септиктенку (s)ВНИМАНИЕ: Если септику 20 лет или больше, рекомендуется откачать резервуар, чтобы проверить его структурную целостность и водонепроницаемость. Если резервуару требуется серьезный ремонт, его лучше заменить современным септиком и включить в установку стояки. Для замены септика требуется разрешение местного департамента здравоохранения.
Очистите верхнюю часть бака, удалив всю грязь и мусор. Следуйте инструкциям производителя, чтобы собрать компоненты стояков с помощью бутилового каната. Затем используйте высокопрочную гибкую бетонную смесь, которая затвердевает за 15-20 минут, чтобы прикрепить стояк к септику. Некоторые торговые марки включают Jet-Set, Rapid-Set, Thorough-Set или Perco-Plug. Используйте прочные кожаные перчатки при работе с этими продуктами и смешивайте в соответствии с инструкциями.
ПРИМЕЧАНИЕ: смешивайте небольшое количество бетонной заплаты за один раз для достижения наилучших результатов. Материал затвердевает БЫСТРО.
Заделайте стояк септика с помощью пластыря. Вы можете завершить герметизацию, добавив бентонит или герметик вокруг основания, заполняя зазоры по мере необходимости.
Убедитесь, что вы тщательно закрепили крышку стояка с помощью прилагаемых винтов, чтобы избежать опасности!
Все стояки должны быть полностью изолированы от септика. Нижние стояки меньшего размера для входных и выходных отверстий, если они есть, должны быть отшлифованы грубой наждачной бумагой на несколько дюймов снизу, чтобы обеспечить более прочное соединение. Отверстия и зазоры между стояком и резервуаром легко заполняются, если смесь для заплат замешана густо и выдержана в течение нескольких минут. Компания, где Вы покупаете стояки и крышки, также может быть хорошим источником информации о правильной установке стояков на септиках.
Конечно, если вы не уверены, что сможете выполнить эту работу самостоятельно, вы можете нанять профессионала, чтобы он нашел вашу систему, установил стояки и крышки и выполнил любое другое необходимое техническое обслуживание.
Благодарим Отдел охраны окружающей среды округа Терстон за предоставление основы для этой документации.
Типовая схема септика из бетонных колец. Септик из бетонных колец своими руками
Выбирая надежный и практичный септик на дачу или в Дачу, стоит обратить внимание на бетонные конструкции… Устройство септика из бетонных колец отвечает практически отвечает всем требованиям современных пользователей и имеет массу преимуществ. В частности, очистные сооружения не требуют электроснабжения, что особенно актуально для районов, где бывают перебои с электричеством.
Монолитные конструкции имеют массу преимуществ, например, перед пластиковыми системами:
- Стойкость к механическим повреждениям.
- Герметичность.
Важно! Монолитные конструкции более герметичны, чем отстойник из составных колец. Но в любом случае потребуется дополнительная герметизация швов.
- Большая масса. В отличие от пластиковых колодцев бетонные не всплывают даже в периоды набухания грунта.
- Долгий срок службы.
- Простота обслуживания.
Установить монолитный бетонный простой бак или отстойник из колец своими руками можно, но из-за большой массы лучше позаботиться о наличии специального грузоподъемного оборудования.
Устройство бетонного септика, принцип работы
Септики из бетонных колец лучше монтировать на дренирующих грунтах, не склонных к морозному вспучиванию. Конструктивно корпус септика представляет собой два или более кольца, поставленных одно на другое. Наличие выступов для фиксации, скоб – большой плюс, однако даже при таком креплении конструкция колодца может смещаться, в результате образуется течь, которая потребует ремонта.
Совет! Даже после ремонта бетонный септик может быть поврежден, поэтому рекомендуется монтировать конструкцию на супесчаных, супесчаных или глинисто-торфяных грунтах.
В случае хорошей дренированности и/или низкого уровня залегания грунтового водоносного горизонта возможен отвод воды из отстойника в дренажную колонку — это наиболее оптимальное решение. При высоком залегании очищенный ручьи направляются к полям фильтрации.
Схема отстойника достаточно проста: он состоит из рабочих камер, соединенных между собой переливами и фильтрующего или дренажного колодца. В камерах происходит очистка сточных вод, колодец предназначен для сброса воды в грунт, где происходит дальнейшая очистка стоков естественным путем.
Процесс очистки сточных вод выглядит следующим образом:
- В первую камеру поступают все сливы. Это герметичное кольцо, снабженное дном, где в условиях низкого забора воздуха происходит процесс разложения биомассы микроорганизмами. Органика разделяется на слабоочищенную воду и осадок, выпадающий на дно.
- Осветленная вода поступает во вторую камеру, где продолжается процесс очистки, но уже под действием кислорода. Для этого камеру необходимо оборудовать вентиляционной трубой. Остатки органики также оседают на дно, но в резервуар дренажного колодца поступает практически чистая вода.
- Из дренажного колодца вода сбрасывается в грунт, где завершается процесс очистки.
Из двух камер донные остатки должны быть удалены вручную или с помощью канализации.
Возможные схемы устройства септиков
Для расчета количества колец септика необходимо учитывать общий объем сточных вод за 3 дня. Диаметр элементов может быть 80-200 см, но есть размеры до 250 см. Высота от 0,5 до 1 м. Производители предлагают достаточное количество готовых элементов, как монолитных, так и с отверстиями. При проведении расчетов необходимо учитывать фактический объем колонны – он должен быть выше расчетного, так как стоки никогда не заполняют элементы полностью, а лишь достигают уровня переливных труб.
Установка септика своими руками требует не только предварительных расчетов, но и выбора варианта. Это может быть колодец из одного, двух, трех колец, а также дополненный системой дренажных или накопительных колодцев.
Септик однокамерный
Схема простейшего устройства заключается в наличии только одного кольца, оснащенного дном. Камера выполняет функцию отстойника, где твердые массы оседают на дно, разлагаясь под действием анаэробных микроорганизмов. Светлые вкрапления поднимаются вверх, образуя пленку. Отстоянная вода через патрубок выходит на поля фильтрации.
Преимуществом этой системы является простота, установка не требует серьезных затрат и все можно сделать своими руками. Конфорка подбирается с дном, оснащена только крышкой, плюс оборудованы поля фильтрации. Конструкция применима при небольшом объеме сточных вод (не более 1м3/сутки). Такой септик из бетонных колец не подходит для загородного постоянного проживания, не требует герметизации, но необходима своевременная очистка от донных отложений.
Важно! Очистные сооружения работают на 60-75%, поэтому сточные воды нуждаются в дополнительной доочистке.
Конструктивный недостаток в частом засорении трубопровода полей фильтрации твердыми нерастворимыми частицами, не успевшими осесть. Установка очистных сооружений из двух элементов сводит ситуацию к минимуму.
Септик двухкамерный
Эта система колодцев отличается от предыдущей дополнительной камерой или перегородкой в одном бетонном резервуаре. Движение потоков осуществляется посредством переливной трубы, а вторая камера позволяет более тщательно фильтровать органику.
Схема установки предусматривает наличие двух и более колец, причем одно (первое) оснащено дном, а второе может быть без дна, но тогда необходим дополнительный щебеночный фильтр. По высоте элементы рассчитываются в соответствии с объемом сточных вод, необходимым для обработки. Преимущества двухкольцевого септика:
- Высокий процент очистки сточных вод;
- Низкая угроза засорения трубопровода;
- Увеличение срока службы очистных сооружений и полей фильтрации.
Важно! Устройство конструкции требует оснащения обеих камер люками для проведения технических работ.
Недостатки септика:
- Требуется большой объем земельных работ;
- Необходимо обустроить поля фильтрации;
- Показана конструкция для обработки сточных вод, объем которых не более 3м3/сут.
Отстойник трехкамерный с системой глубокой очистки и принудительной аэрацией
Это уже практически идеальная конструкция, идеально подходящая для небольших домов круглогодичного проживания. Схема очистных сооружений:
- Первая камера – отстойник с анаэробными бактериями;
- Вторая камера — отстойник для обработки остаточных масс, оборудованный аэробно-аэрационной установкой (компрессором). Устройство с заданной мощностью и частотой подает в камеру воздух, за счет чего запускается функциональность микроорганизмов, перерабатывающих органические массы;
- Третья камера — насосная. Сточные воды фильтруют, а затем сбрасывают в фильтрационные колодцы. Эту камеру можно дополнить дозаторами хлорирования, работающими в автоматическом режиме. Установка диспенсеров проста, все делается своими руками.
Важно! Дозатор хлорирования – это устройство, которое помогает полностью обеззаразить стоки перед сбросом в землю.
Независимо от конструктивных особенностей кольца для септиков подбираются с учетом объема сточных вод. Многокамерные системы лучше перерабатываются, но при линейном монтаже занимают много места на площадке. Однокамерная система достаточно компактна, однако для ее тщательной очистки требуется оборудование полей фильтрации.
Совет! Первая камера очистки всегда оснащается литым дном. При отсутствии дна у кольца его обустраивают бетонной стяжкой или укладывают плиту. Стыки и швы герметизированы внутри и снаружи
Изготовление септика из бетонных колец своими руками – дело, требующее предварительных точных расчетов. В противном случае можно получить конструкцию, которая либо не справится с обработкой стоков из-за их обилия, либо будет простаивать наполовину. Время простоя негативно сказывается на колониях микроорганизмов, которые погибают из-за недостатка питательной биомассы.
Расположение элементов допускается произвольное. Стандартный септик содержит нижнее кольцо, стеновые кольца, верхнее с люковым отверстием и креплением крышки. Дополнительно используются дополнительные кольца, которые могут быть стандартной или нестандартной высоты и, как правило, нужны при усадке грунта.
Совет! Профессионалы считают, что большое количество дополнительных колец негативно влияет на герметизацию конструкции и проводить монтаж только с такими элементами неправильно. Легче подобрать нижний элемент необходимой высоты и настенные (одно, два) кольца. Наличие меньшего количества стыков – гарантия большей герметичности бака.
Общие правила устройства железобетонных септиков
- Выбор колец с замками облегчит общую конструкцию системы: проще в монтаже, выше степень герметизации.
- Оптимальное расстояние между колоннами 0,5 м;
- Нижние кольца расположены идеально ровно для прочности и долговечности всей колонны;
- Противопоказано применение токсичных составов для герметизации, так как это приведет к гибели бактерий, перерабатывающих биомассу;
- Верхнее кольцо септика должно быть изолировано, чтобы свести к минимуму угрозу образования ледяной корки;
- Кольцо фильтрующего колодца должно быть перфорированным (перфорированным). Элемент продается в готовом виде и требует только установки и добавления фильтрующего слоя.
Вариант конструкции септика из железобетона своими руками более практичен с точки зрения финансовых и временных затрат. Благодаря тому, что все земляные работы легко выполняются своими руками, нет необходимости в подведении электричества (кроме септиков с аэраторами и насосами), очистные сооружения считаются наиболее подходящими для небольших дач и загородных домов.
Автономная канализация в доме необходимость, как вода, отопление. Выгребная яма – это прошлое, заводской септик стоит недешево, приемлемый вариант – септик из бетонных колец своими руками. Особенности конструкции позволяют справляться с большим количеством отходов, предотвращают загрязнение почвы. Разберемся в отличительных характеристиках, правильности устройства и установки своими руками.
Преимущества и недостатки
Рассмотрим мотивы, которые позволяют выбрать именно такую бетонную систему. Бетонный септик имеет ряд неоспоримых преимуществ:
- Автономная работа конструкции, без электропитания.
- Нет необходимости в дополнительном дренажном устройстве, насосе.
- на усмотрение владельца.
- Срок службы бетонной конструкции намного больше пластиковой, железной.
- Железобетонные конструкции более эффективны при очистке сточных вод.
- Технология монтажа настолько проста, что с работой справится человек с минимальными строительными навыками.
- Минимальные затраты на приобретение материалов и выполнение строительных работ.
- Простота обслуживания.
Есть и вторая сторона медали — недостатки, их нужно знать в лицо:
- Использование спецтехники при монтаже, вручную уложить бетонные кольца затруднительно.
- Сложность монтажа труб между секциями (отверстия под трубы делаем сами).
- Регулярная очистка камер твердых отходов в септиках. При использовании специальных добавок снижается количество обращений в канализацию, за счет разложения твердой массы.
Схема, устройство конструкции
Схема устройства септика.
Непосредственно перед строительными работами необходимо определиться с расположением канализации, нарисовать чертеж. На этом этапе стоит учесть некоторые нюансы, которые обязательно отображаются на чертеже:
- расстояние между септиком и домом не менее 5 метров;
- от колодца, колодца с питьевой водой на расстоянии 30 м и более.
Возведенный на участке бетонный септик не только решает проблему сбора бытовых бытовых отходов, но и учитывает экологический подход к разложению атмосферных осадков на неопасные элементы. Для четкого понимания процесса разберем устройство септиков, основной задачей которых является сбор отходов, поэтапное осветление, очистка. Септики различаются по количеству емкостей:
- септик однокамерный из бетонных колец, процесс работы – накопление стоков;
- двухкамерный, емкости соединены между собой переливной трубой;
- трехкамерный, в процессе работы, а так же двухкамерный контейнер.
Чем больше септиков, тем лучше очистка.
Каждый бак отвечает за дальнейшую стадию очистки сточных вод. Чем больше емкостей, тем лучше очистка. Важно правильно рассчитать необходимое количество построек. Стандартный вариант — три элемента, но есть спецпроекты с меньшим количеством контейнеров. Классическая схема септика из бетонных колец:
- Первый колодец представляет собой дренажно-отстойную камеру с бетонным основанием. Объем первого контейнера составляет половину размера всего здания. Анаэробы могут быть добавлены в резервуар для отделения твердых частиц и накопления остатков на дне. При отсутствии на участке сооружений для водозабора бактерии не используются.
- Второй колодец представляет собой емкость для очистки от примесей, он соединен с первым и обеспечивает второй уровень фильтрации.
- Третий колодец представляет собой резервуар для фильтрации, соединенный трубой со вторым резервуаром. Бетонное дно резервуара заменяли песком или песком и щебнем. Через него проходят осветленные воды и проникают в почву.
Как показывает практика, зачастую ограничиваются установкой двух колодцев. Для небольшой семьи с небольшим количеством бытовой техники достаточно одного отстойника, а вот семье с активным использованием стиральной машины, посудомоечной машины, душа, ванны и т. д. стоит остановить свой выбор на двух отстойниках.
Расчет необходимого объема
Как правильно рассчитать объем автономной канализации? Основным показателем при расчете объема является расход воды на человека в сутки. На одного жильца расходуется 150-200 литров воды. Для правильного расчета стоит потребляемый объем умножить на единицу на количество всех проживающих в доме. Получается дневной расход воды на семью плюс запас 200 литров с учетом прихода гостей.
По строительным нормам сливная яма должна вмещать объем отходов за три дня. В среднем на семью из 3-4 человек объем очистных сооружений составляет не менее 3-4 м³. Суточная цифра расхода не превышает одного м³ – ставят одно кольцо, если расходуемый объем колеблется от 1 до 8 м³ – на септик нужно две емкости.
Этапы строительства своими руками
Установка для строительства септика на своем участке включает в себя несколько этапов. Все расчеты проведены, схемы утверждены — готовим материалы.
Подготовка материалов и инструментов
Размеры бетонных колец для септика.
При составлении списка на закупку материалов в первом пункте прописываем бетонные конструкции. Зная количество и высоту баков, легко рассчитать необходимое количество колец (высота 90 см). Приобретение нижних колец с готовым дном облегчит работу. Необходимые инструменты:
- пластиковые трубы;
- уголки, тройники;
- асбест, трубы вентиляционные;
- цемент;
- гидроизоляционный материал;
- щебень;
- лопата, перфоратор, лестница, ножовка, мастерок.
Выбор места
Большое значение имеет место, предназначенное для септиков… На решение влияют санитарно-эпидемиологические и строительные требования:
- правильный расчет расстояния от дома, источника питьевой воды;
- низкое залегание подземных вод;
- наличие свободного подъезда транспорта.
Стоит знать, что канализация на расстоянии более 20 м требует дополнительных затрат на подающий трубопровод и обустройство смотровых колодцев.
Подготовка котлована под септик.
Все подготовительные работы выполнены — копаем котлован. Чтобы вырыть яму, следует использовать специальную технику, которая сэкономит время, или выкопать яму самостоятельно. Преимущество ручной копки в том, что сразу соблюдаются требуемые размеры, нет необходимости подгонять эти размеры. Глубина ямы не менее двух метров, ширину копайте с запасом, чтобы бетонные кольца не цеплялись за борта канавы.
Классическим вариантом ямы считается круглая форма. Это утверждение легко опровергнуть. Идеально подойдет яма в форме квадрата, ее легче копать, а бетонная плита квадратной формы ляжет свободнее. При трехкамерном септике вырываем три котлована, при двухкамерном – два. Каждую последующую лунку размещаем на 20-30 см ниже.
Комфортное существование невозможно без канализации. В частном доме или на даче это обычно выгребная яма или септик. Второй вариант экологичнее и безопаснее – септик. Он разлагает отходы на нерастворимые осадки, которые оседают на дно, образуя ил, и достаточно чистую воду, которую обычно сбрасывают в грунт для дальнейшей дополнительной очистки. Наверное, самый популярный вариант этой установки – септик из бетонных колец. Технология его возведения проста, построить можно своими руками, стоимость сравнительно невысокая. Это объясняет его популярность.
Устройство и принцип действия
Септик из бетонных колец лучше размещать на хорошо дренируемых грунтах, не склонных к морозному пучиниванию. Корпус септика состоит из нескольких колец, поставленных друг на друга. Даже если у них есть язычки для лучшей фиксации, даже если они сшиты вместе, морозное пучение их сдвинет. В результате – протечки и дорогостоящий ремонт. И не факт, что после ремонта снова не сдвинется с места. Поэтому делать септик из бетонных колец рекомендуется на супесчаных или супесчаных грунтах.
Если грунты хорошо дренируют воду, уровень грунтовых вод низкий, имеет смысл отводить воду из септика в дренажную колонку. Такое устройство является наиболее оптимальным. При высоком уровне грунтовых вод очищенные сточные воды отводятся на дренажные поля. Их устройство требует больших площадей и не менее значительного объема земляных работ, но иногда работает только такая система.
Схема септика представлена на фото выше. Он состоит из двух рабочих камер, соединенных переливом. В них происходит процесс очистки. Третья колонна представляет собой дренажный колодец (вместо него может быть поле фильтрации), через отверстия в нижней части которого очищенная вода уходит в грунт. Это вкратце об устройстве септика из бетонных колец. Теперь о самом процессе.
Сточные воды поступают в первую камеру. Он герметичен, с максимально ограниченным потоком воздуха. В условиях недостатка кислорода в нем протекает основной процесс разложения. Органические вещества перерабатываются микроорганизмами и бактериями. Органические вещества распадаются на более или менее чистую воду и нерастворимые вещества, которые выпадают в осадок и скапливаются на дне камеры.
Через переливную трубу вода с меньшими загрязнениями поступает во вторую камеру. В нем продолжается процесс очистки, но здесь он происходит с обязательным участием кислорода. Поэтому вторая камера снабжена вентиляционной трубой. Здесь остатки органики разлагаются и оседают на дно. Практически чистая вода сбрасывается в дренажную колонку и уходит в грунт, где происходит их окончательная доочистка.
Размеры септиков и их количество
Для эффективной очистки стоков они должны находиться в септике не менее 3 дней. Исходя из этого, определяются размеры камер.
Как определить объем септика
По стандарту минимальный объем септика равен трехкратному суточному потреблению воды. На одного человека приходится 200-250 литров. Итого, если у вас в семье 4 человека, то минимальный объем 3 куба. Столько и должны вместить накопительные баки, то есть первые две камеры. Третий — фильтрующий столбец — никак не относится к накопительным, поэтому не учитывается.
Речь шла о стандартах, которые действуют в России. В Европе минимальный объем септика составляет 6 куб. И многие считают, что такие размеры более «правильные». Большие объемы сточных вод дольше хранятся в накопительных баках, а значит, лучше очищаются. При использовании нативного стандарта, в случае прихода гостей, легко «переполнить» норму. В результате неочищенные сточные воды попадут в колонну фильтрации, что загрязнит ее и всю прилегающую территорию. Устранение последствий – дорогостоящая и сложная процедура.
Даже если вы решили придерживаться российских стандартов, при наличии санузла, стиральной и посудомоечной машин, необходимо увеличить объем хотя бы на величину залпового сброса всех этих устройств (санузел — 300 литров, стиральная машина и посудомойки на 50 и 20 литров, все вместе — будем считать 400 л или 0,4 куба).
В соответствии с расчетным объемом подбираются размеры колец и их количество. Диаметр бетонного кольца может быть от 80 до 200 см, иногда встречаются кольца диаметром 250 см. Высота от 50 см до 1 м. В таблице ниже приведены размеры стандартных железобетонных колец, их маркировка, вес и объем. В графе «размеры» через дробь указывают наружный диаметр, внутренний диаметр и высоту. Все значения указаны в миллиметрах.
При расчете имейте в виду, что фактический объем колонны должен быть выше расчетного — стоки никогда не заполняются полностью, а поднимаются только до уровня установленных переливных труб. Именно до уровня этих труб следует разместить расчетное количество стоков.
Количество колонн
В септике может быть три накопительных камеры (кроме фильтровальной колонны). Иногда такое устройство более практично — если требуется, например, установить в каждую из колонн шесть и более колец. Глубина ямы в этой ситуации получается большой. Удобнее/выгоднее сделать три столбика из четырех колец.
Возможен и обратный вариант — требуется небольшой объем септика. Происходит это на дачах периодического приезда с небольшим количеством обслуживающих его дачников. В этом случае колонку можно собрать в одиночку, разделив кольца внутри герметичной перегородкой. и сделать переливное отверстие на необходимом уровне.
Как сделать
Наиболее распространен линейный принцип построения. Все столбцы выстроены. Накопительные водоемы можно располагать поблизости, а фильтрующие — на некотором расстоянии от них и желательно подальше, чтобы стекающие воды не насыщали почву и не промерзали, усиливая явление морозного пучения.
Общие правила накопительных колонок
Кольца для септика лучше брать с замками. Их легче монтировать, они меньше смещаются при морозном пучении, тем выше степень герметизации. Перед монтажом желательно обработать их обмазочной гидроизоляцией. Хорошие результаты дают битумная мастика и пропитка глубокого проникновения на цементной основе (типа «Пенетрон»). При такой обработке из септика ничего не вытечет, а внутрь не попадут грунтовые воды.
Остальные правила устройства септика из бетонных колец следующие:
- Оптимальное расстояние между накопительными столбиками 0,5м. Этот зазор, заполненный грунтом, будет служить буфером при движениях грунта.
- На дно котлована насыпают и утрамбовывают слой щебня толщиной около 20 см. Его утрамбовывают до высокой плотности, лучше – с помощью мощной трамбовки. Поверхность заливки должна быть строго горизонтальной и ровной, без перепадов. Плоскость проверяют с помощью строительного уровня длиной не менее 1,5 метра (лучше 2 метра).
- На утрамбованный щебень:
- Все последующие устанавливаются на первое кольцо. Стык каждого тщательно герметизируется. Можно перед установкой кольца сбоку выложить слой того же аквацемента. После установки всех колец стыки еще раз промазывают гидроизоляционным раствором изнутри и снаружи. Использовать внутри ядовитые составы нельзя – бактерии, реагирующие на разложение биовключений, погибнут и септик работать не будет.
- Для более прочной фиксации колец их соединяют металлическими скобами (устанавливаются снаружи. Места «входа» скоб забетонированы, покрыты гидроизоляцией.
- Целесообразно утеплить верхнюю часть септика (выше глубины промерзания). Для этого используется полистирольная «скорлупа» или приклеивается нарезанный на полосы пенополистирол. Стоки, конечно, теплые, но в сильные морозы есть риск образования наледи, что снижает эффективность очистки. Поэтому изоляция желательна.
- Горловины из соображений экономии делают в верхней части колонн септика. Канализационные трубы на участке обычно закапывают ниже глубины промерзания грунта. В Средней полосе России она составляет 1,5-1,7 метра. И они тоже должны идти с уклоном. Пусть уклон небольшой, но так как длина дорожки большая (не ближе 8 метров от дома), то набегает вполне приличная сумма. Итого получается, что канализация заходит в септик около отметки 2 метра и вся часть колонки, которая находится выше, пуста. Вот и уменьшают с помощью голован, что можно сделать:
- Переливная труба между камерами септика изготавливается диаметром 110-120 мм. Он может быть изготовлен из асбеста или пластика. Его вход тщательно запечатан.
- Впускная труба, идущая из дома, и переливные трубы между камерами оборудованы тройниками. Это направляет стоки вниз, предотвращая размывание корки (это необходимо для лучшей очистки стоков). Иногда тройники оснащаются патрубками, уходящим вниз.
- Расположение переливных труб определяется уровнем входной трубы (от дома). Перелив на противоположной стене должен быть на 5 см ниже этого уровня. Между второй камерой отстойника и фильтрующим колодцем перелив можно сделать на том же уровне, или опустить его на те же 5 см.
Особенности устройства фильтрационной скважины
При устройстве фильтрационной колонны котлован выкапывается до грунтов, хорошо отводящих воду. На дно насыпают слой щебня толщиной 20-25 см, поверх него слой песка толщиной 30-40 см. На эту засыпку устанавливаются кольца без дна. В некоторых случаях ставится перфорированное кольцо — отверстия диаметром не менее 30-50 мм (есть, кстати, и заводские).
При установке перфорированного кольца грунт вокруг него также целесообразно заменить щебнем. Это необходимо для того, чтобы вода лучше стекала. В остальном конструкция фильтрующего колодца из бетонных колец такая же.
Как закопать кольца септика
Самый распространенный способ — вырыть общий котлован, установить кольца краном, проложить переливные трубы, заделать все стыки/щели, заделать, утеплить, затем засыпать и уплотнить грунт. Все хорошо, за исключением того, что количество выкопанного грунта очень велико. Чтобы все сделать быстро, проще воспользоваться услугами экскаватора. Вручную, своими руками, это долго, а если нанимать бригаду «копов», то долго и дорого. Как правило, стоимость бригады землекопов сопоставима со стоимостью вызова спецтехники. Просто техник работает несколько часов, а бригада — несколько дней. Но, возможно, такая ситуация не во всех регионах.
Есть второй способ закопать бетонное кольцо — методично удалить грунт внутри кольца и под стеной. Под собственным весом кольцо падает. Но так закапывают только кольца без дна. Дно придется заливать позже и оно будет исключительно внутри кольца, что сильно снижает надежность септика. Кроме того, при таком варианте невозможно утеплить септик, разве что выкопать его на глубину промерзания. Придется еще копать траншеи для прокладки переливных труб. Довольно проблематичный метод для септиков, но тоже можно использовать.
Экономичный септик из бетонных колец
Линейное расположение колонн септика требует солидной площади, приходится вывозить большой объем земли. Также каждая из колонн должна быть оснащена горловиной, что еще больше удорожает конструкцию. Есть интересный вариант с установкой всех столбиков треугольником. уже есть экономия места и уменьшение объема земельных работ.
Второй пункт экономии — ревизионный вход можно сделать один в три кольца. Только все переливы должны быть установлены в зоне его наличия. Других особенностей нет.
При обустройстве локальной канализации возможны два варианта. Вы можете установить готовый промышленный септик или построить его камеры самостоятельно. Последний вариант, безусловно, более трудоемкий, но и более дешевый. Проще всего построить септик из готовых железобетонных изделий – колодезных колец. Рассмотрим, как правильно сделать септик из бетонных колец, чтобы он был надежным и прослужил долго.
Септик — это простое, но эффективное сооружение, используемое для очистки сточных вод. При строительстве очистных сооружений нельзя забывать об экологии, основные отстойники должны быть полностью герметизированы. Это предотвратит просачивание неочищенной жидкости в землю и защитит окружающую среду от загрязнения.
Как это работает?
Принцип работы септика из бетонных колец достаточно прост. Это водоочистная установка. Устройство работает следующим образом:
- происходит первичное отстаивание в первой камере;
- частично осветленная вода по переливному патрубку поступает в следующую камеру, где дополнительно отстаивается;
- потом снова через перелив попадает в фильтрующий колодец.
Обратите внимание, что строительство фильтрующего колодца из железобетонных колец возможно только при низком залегании грунтовых вод (минимальная глубина 5 метров). Но если грунтовые воды залегают близко к поверхности (глубина 2-3 метра), то устройство фильтрующего колодца невозможно, нужно выбирать другие варианты:
- грунтовые воды близко, но ниже 2 метров от поверхности — возможно устроить поле фильтрации;
- грунтовые воды залегают на глубине менее 2 метров — возможна установка надземного фильтрующего патрона;
- грунтовые воды близки к поверхности и залегают в глине — возможна установка дополнительного биологического фильтра.
Совет! Если септик устраивается в глине, то в некоторых случаях выгоднее установить накопительный однокамерный бак. Хранилище работает по принципу герметичной выгребной ямы, его нужно откачивать по мере заполнения. Чем больше бак, тем реже требуется чистка.
Переливные септики также требуют откачки, но гораздо реже. Так как на дне отстойников образуется осадок, агрегат требует периодической очистки. Очистку проводят примерно раз в год с помощью ассенизационной техники.
Подготовительный этап
Перед изготовлением септика из железобетонных (железобетонных) колец необходимо провести подготовительные работы. Необходимо будет рассчитать объемы камер, затем должна быть схема септика составлен из бетонных колец. Затем выберите подходящее место для строительства, а также закупите необходимые материалы.
Расчет объема камер
Бетонное кольцо септика должно быть достаточного объема. Это устройство эффективно работает, если сточные воды находятся в ячейках длительное время. Чтобы произвести правильный расчет объема камер, необходимо знать, сколько воды потребляют жители частного дома в сутки. По нормам камера установки должна вмещать тот объем сточных вод, который образуется в доме за трое суток.
Но как рассчитать и узнать, сколько воды потребляют жители дома? Для расчета объема камер стоит учесть, что каждый жилец примерно потребляет около 200-250 литров воды в сутки. Таким образом, расчет суточного потребления ведется по формуле: умножаем расход воды на количество жителей частного дома.
Совет! При расчете нужно учитывать количество сантехнических устройств в доме. Например, если вы планируете построить сауну с бассейном, то вам необходимо увеличить объем камер с учетом этого обстоятельства.
Составление схемы
После того, как произведен расчет объемов камер, можно приступать к составлению схемы септика для частого дома. В первую очередь нужно решить, сколько камер будет у установки, это зависит от количества перерабатываемых отходов:
- Если дом потребляет не более кубометра воды, то рекомендуется строить самодельную одиночную -камерный септик;
- В том случае, если водопотребление от 1 до 10 кубометров, то нужно построить двухкамерный септик из бетонных колец;
- При расходе воды более 10 м. куб необходимо запланировать изготовление установки, состоящей из трех камер, отстойников и фильтрующего колодца.
Выбор места для установки
Чтобы септики, собранные из железобетонных колец, работали эффективно и не доставляли неудобств хозяевам дома и их соседям, необходимо правильно выбрать место строительства:
- не должен располагаться вплотную к дому, расстояние должно быть не менее пяти метров, а другие постройки (например, гараж) — метр;
- Необходимо расположить установку как можно дальше от источника хозяйственно-питьевого водоснабжения. Минимальное расстояние 50 метров;
Где купить материалы?
Перед началом строительства септиков из колец необходимо закупить материалы для изготовления камер. Колодезные кольца имеют стандартные размеры и, соответственно, стандартный объем.
Высота колец, как правило, 1 метр, но их диаметр может быть разным. Размеры колец необходимо выбирать с учетом того, какие размеры, по расчетам, должны быть у камер.
Монтаж
Рассмотрим, как происходит монтаж септика из железобетонных колодезных колец с переливом. Сроки строительства значительно сократятся, если у собственника будет возможность использовать строительную технику – землеройную (с ее помощью проводятся земляные работы) и грузоподъемную (для установки колец на место).
Подготовка котлована
В первую очередь необходимо подготовить котлован для установки колец. Котлован должен иметь размеры, превышающие размеры камер, а его глубина определяется количеством используемых железобетонных колец .
Для герметизации камер дно должно быть забетонировано; дополнительная герметизация не требуется, если монтаж осуществляется с помощью колец с дном.
Строительство камер
Чтобы построить септик из ЖБИ своими руками, нужно устанавливать кольца одно над другим, не допуская перекосов и сдвигов. Делать это нужно с помощью грузоподъемного оборудования. Стыки между кольцами замазываются бетонным раствором, это сделает камеры более прочными, кроме того, это дополнительная герметизация стыков.
Гидроизоляция септика из бетонных колец обязательна. Гидроизоляция проводится снаружи и изнутри, стыки замазываются битумной мастикой. Продолжая монтаж, необходимо будет сделать отверстия, через которые трубы будут подведены к камерам септика. Стыки труб с камерой должны быть герметизированы. То есть сначала покрывают раствором, а потом герметизирующей мастикой.
Сверху колодцы закрыты специальными крышками. Септик нуждается в вентиляции. Правильно организованная вентиляция – залог того, что кольцевой септик будет работать без запаха. Вентиляция необходима для удаления метана. Это взрывоопасный газ, поэтому вентиляция — это способ обеспечить безопасность людей.
Если вентиляция септика организована неправильно, то возрастает вероятность проникновения неприятно пахнущих газов в дом. Вентиляция состоит из двух частей — стояка вентиляционного вентилятора, выведенного на крышу, и стояка вентиляционного, устанавливаемого на крышках резервуаров.
Эта вентиляция обеспечивает нормальный воздухообмен. Рекомендуется засыпать котлован глиной. Это обеспечит дополнительную герметизацию септика.
Ремонт и модернизация
Септик из железобетонных колец представляет собой цельную конструкцию, поэтому в ремонте не нуждается. Но только при условии, что установка септика с переливом была проведена без ошибок. Если установка производилась непрофессионально, то ремонт может потребоваться очень быстро. К тому же провести ремонт своими силами вряд ли получится. Чаще всего проще построить новый септик, чем отремонтировать сломанную установку.
Гораздо чаще, чем ремонт, модернизируют септик из бетонных колец. Данная модификация заключается в том, что во втором отсеке установлен аэратор. Аэратор представляет собой пластиковую трубу с многочисленными отверстиями. Воздух в установку подается через аэратор; для этого процесса аэратор соединяется шлангом с компрессором.
Для повышения качества очистки установлен аэратор. Установка, в которой установлен аэратор, обеспечивает высокое качество очистки. Поэтому имеет смысл провести модернизацию и установить аэратор в том случае, если нет возможности организовать дополнительную очистку воды.
Совет! Следует учитывать, что септик, в котором установлен аэратор, является энергозависимой и более сложной конструкцией, поэтому ремонт этой установки потребуется чаще.
Итак, если вы хотите построить недорогое, но эффективно работающее очистное сооружение локальной канализации частного дома, не требующее частых ремонтов, вам стоит выбрать септик из бетонных колец — отзывы о применении этого монтаж позволяют рассчитывать на долгую и эффективную службу, а строительство (при условии использования спецтехники) не требует много времени и сил.
Вопросы вывоза мусора на загородных участках волнуют как дачников, так и владельцев частных домов. Большинство дач и множество небольших населенных пунктов страны не обеспечены возможностью подключения к централизованным сетям. Трудно смириться с этой ситуацией, не так ли?
Двухкамерный септик из бетонных колец позволит вам избавиться от проблем, на строительство которого потребуется минимум средств и усилий. Соорудить такую систему можно без проблем своими руками. Однако даже если планируется привлечение рабочих, знать правила и особенности устройства просто необходимо. Ведь конструкция обязана работать безупречно.
Предлагаем вам ознакомиться с достоверной информацией о строительстве бетонных септиков, об основах проектирования автономных очистных сооружений и о его организации. Помимо ценной информации, мы собрали фотографии, схемы и видеоуроки.
Септик, состоящий из двух камер, представляет собой практичную очистную установку, способную перерабатывать органические отходы.
Механизм очистки основан на работе двух сообщающихся отсеков, внутри которых жидкий компонент и нерастворимый твердый компонент разделяются отстаиванием.
Галерея изображений
Сколько стоит установка септика? (2022)
Информация для партнеров: Эта группа проверки Old House стремится предоставлять честные, объективные и независимые обзоры продуктов и услуг для дома. Чтобы поддержать эту бизнес-модель, This Old House может получать компенсацию, если вы совершаете покупку по ссылкам на нашем веб-сайте.
Если вы живете в сельской местности или планируете построить новый дом в сельской местности, вам может понадобиться септическая система. Прочитайте эту статью, чтобы узнать больше о процессе и стоимости установки септика.
Отзывы от команды This Old House Reviews Team 28.07.2022 15:46
Септики и септические системы необходимы для надлежащего удаления отходов из ванной комнаты, кухни и душа в вашем доме. Хотя многие существующие дома подключены к муниципальным канализационным линиям, в новых домах потребуется установить новую систему. Некоторым домовладельцам может потребоваться обновить свою септическую систему после возникновения септических проблем. К сожалению, эти проекты — как замена, так и установка септических систем — могут быть дорогостоящими и непосильными для домовладельцев.
В этой статье вы узнаете о типах септических систем, доступных домовладельцам, стоимости установки и лучших способах подготовки к установке.
Стоимость установки септика
На общую стоимость установки септика влияет несколько факторов. Более сложные системы будут стоить больше денег, чем простые варианты. Для работы некоторых типов септических систем требуется большое пространство. Следовательно, ваши затраты на установку возрастут. Если вы устанавливаете новую систему септических резервуаров, вы должны включить дополнительные расходы на подготовку, получение разрешений и первичное тестирование. Кроме того, при планировании установки септика необходимо учитывать затраты на рабочую силу и размер дома.
Мы составим примерную стоимость установки различных септических систем, чтобы помочь вам оценить общую стоимость вашего проекта.
Обычная септическая система
Для правильной работы этих систем требуется много места, и они лучше всего подходят для домов на одну семью. Если у вас достаточно места для одной из этих систем, стоимость вашего проекта упадет между 2000 и 7000 долларов .
Анаэробная септическая система
Если у вас есть место для размещения большого дренажного поля, то анаэробная система может стать подходящим вариантом для вашей собственности. Эти системы будут стоить, в среднем, от 3000 до 8000 долларов . Дополнительные расходы на установку или дренажное поле также добавят к окончательной цене этой установки.
Альтернативные септические системы
Домовладельцам с ограниченным дворовым пространством или ищущим более компактные варианты следует рассмотреть альтернативные септические системы. Эти системы также используются при высоком уровне грунтовых вод, бедной почве или высокой коренной породе.
Септическая система без гравия обычно стоит от 4000 до 10 000 долларов США . Если вам нужна экологически чистая септическая система, построенная на водно-болотных угодьях, вам следует спланировать бюджет проекта в пределах 7 500 долларов и 15 000 долларов . Для домовладельцев в особенно жарком климате септическая система с эвапотранспирацией является отличным вариантом. Эта система в среднем составляет от 10 000 до 15 000 долларов . Напорная септическая система, которая хорошо работает при высоком уровне грунтовых вод, стоит от 6500 до 9000 долларов .
Инженерные септические системы
Эти системы имеют самую высокую цену, поскольку требуют большего количества движущихся частей, специального оборудования и установок. Насыпные системы требуют дополнительной установки песка и резервуара с насосом. Эти дополнительные факторы увеличивают стоимость установки до от 10 000 до 20 000 долларов .
Домовладельцы, желающие установить рециркуляционную систему песочных фильтров, должны выделить на свой проект от 7000 до 20 000 долларов . Если вы предпочитаете аэробную септическую систему, вам придется заплатить от до 11 000–19 000 долларов .
Дополнительные расходы, которые необходимо учитывать
В зависимости от размера земельного участка и состояния почвы испытание на просачивание может стоить от до 1000 долларов США . Это испытание почвы необходимо, и вы должны планировать эти расходы. Как правило, профессионалы выкапывают только несколько ям на предполагаемом участке выщелачивающего поля, но стоимость вашего теста может увеличиться, если для определения места проведения раскопок требуется топографическая съемка.
Чтобы построить септик на своей земле, вам необходимо получить разрешение. Стоимость разрешений варьируется от штата к штату, но обычно они стоят от 200 до 2000 долларов и обычно продлеваются каждые несколько лет.
Затраты на оплату труда
Затраты на оплату труда также должны быть учтены в вашем проекте. Как правило, вы нанимаете сантехника или другого специалиста для замены или установки септика. В зависимости от сложности проекта стоимость рабочей силы может составлять от 1500 до 4000 долларов США9.0053 .
Размер септиктенка
Размер септиктенка напрямую зависит от количества спален в вашем доме. Чем больше спален в вашем доме, тем больше должен быть ваш септик для размещения домашнего хозяйства. Например, бак на 1000 галлонов покроет дом с тремя спальнями и будет стоить в среднем около 1500 долларов . Однако в доме с одной спальней можно было использовать только бак на 500 галлонов, что снизило стоимость бака примерно до 800 долларов .
Стоимость ремонта септика
Несмотря на то, что средний срок службы септиктенка составляет от 20 до 30 лет, со временем компоненты вашей системы будут подвергаться нормальному износу. Большинство систем септиков имеют детали, которые независимы друг от друга, что делает замену простым процессом.
Ниже приведены некоторые общие компоненты септика, которые со временем могут нуждаться в замене или ремонте:
- Резервуарный насос: Не во всех системах требуется резервуарный насос. Однако, если вам нужна замена, вы можете рассчитывать на оплату от 600 до 1500 долларов .
- Крышка бака: Крышки со временем могут треснуть при продолжительном использовании самого бака. Хотя стоимость запасных частей колеблется от 50 до 120 долларов , привлечение профессионала для установки увеличит общую сумму с 100 до 300 долларов .
- Стояки резервуаров: Эти компоненты помогают крышке подняться на поверхность в септиках, которые глубоко заглублены в землю. За эти замены рассчитывайте заплатить около от 350 до 800 долларов .
- Перегородка бака: Перегородка, необходимая для направления сточных вод через септик для правильного удаления, может быть заменена за от 25 до 400 долларов .
- Фильтр бака: Этот компонент, помогающий предотвратить попадание твердых частиц в поле выщелачивания, будет стоить около от 250 до 300 долларов .
- Место выщелачивания: Так как это одна из самых дорогих замен в системе септических резервуаров, домовладельцы могут заплатить от 4000 до 15 000 долларов .
Домовладельцам также следует подумать о гарантии на септик, чтобы покрыть свою систему, когда придет время ремонта. Затраты на замену отдельных компонентов обойдутся намного дешевле, чем замена всей системы.
Системы септических резервуаров и материалы
Цена вашей новой септической системы зависит от размера вашего дома, включая количество спален, тип выбранной системы и материал вашего септического резервуара. Ниже приведен список различных доступных систем обработки и резервуаров, а также их стандартные цены.
Обычная септическая система
Обычная септическая система использует гравитацию для перемещения бытовых сточных вод в септический резервуар. Сточные воды разделяются на слои, при этом твердые отходы оседают на дно, а жидкие поднимаются вверх.
При подъеме жидких стоков до уровня сливной трубы жидкие стоки стекают в дренажное поле, где происходит их дальнейшее разложение. Эти обычные септические системы, как правило, наиболее доступны по цене, их средняя стоимость составляет от 2000 до 7000 долларов США. 0053 .
Анаэробная септическая система
Анаэробная септическая система использует анаэробные бактерии для расщепления отходов в септиктенке. Эти системы не требуют дополнительных химикатов или энергии. Они служат доступным вариантом для домовладельцев.
Однако анаэробные системы неэффективны при очистке резервуара и требуют большего дренажного поля для правильной работы. Добавленный размер увеличивает среднюю стоимость с 3000 до 8000 долларов .
Альтернативная септическая система
Альтернативная септическая система собирает сточные воды так же, как и обычная система, но она разлагает сточные воды в резервуаре с использованием кислорода вместо естественных бактерий. Дренажные поля для альтернативных систем обычно требуют меньше земли и выпускают более чистые сточные воды. Однако это преимущество связано с увеличением стоимости: системы обычно стоят от 4000 до 15 000 долларов .
Домовладельцам доступны следующие типы альтернативных септических систем:
- Камерная септическая система: Заменяя необходимость в гравийно-каменной системе, камерные системы используют дренажные поля без гравия с камерами выщелачивания для фильтрации. Они идеально подходят для районов с высоким уровнем грунтовых вод или ограниченным количеством гравия.
- Построенная септическая система для водно-болотных угодий: Подобно естественному процессу, происходящему в настоящих водно-болотных угодьях, эта система очищает сточные воды с помощью бактерий, микробов и растений. Затем отходы помогают этим растениям процветать. Эта конструкция является наиболее экологически чистой из доступных септических систем.
- Капельная септическая система: Капельные системы предназначены для «орошения» септической воды на большей площади с использованием длинных труб по всему полю выщелачивания.
- Эвапотранспирационная септическая система: В этих системах используется большой открытый резервуар для естественного испарения сточных вод. Этот тип системы лучше всего работает в климате с обильным солнечным светом и теплом.
- Напорная септическая система: В этой системе основное внимание уделяется использованию давления для равномерного распределения сточных вод. Его можно сочетать с другими септическими системами, ориентированными на очистку воды.
Инженерная септическая система
Инженерные септические системы являются наиболее сложными и обычно необходимы из-за плохой почвы или расположения дома на склоне холма. Так же, как альтернативные и обычные септические системы, инженерные системы собирают и разделяют отходы в резервуаре. Вместо того, чтобы полагаться на силу тяжести для дренажа, жидкие отходы необходимо закачивать в поле выщелачивания, чтобы равномерно распределить их по земле. Эти системы обычно стоят от 7000 до 20 000 долларов .
Ниже приведены некоторые примеры инженерных септических систем:
- Насыпная септическая система: Насыпные системы используют насыпи песка для очистки сточных вод вместо обычного поля выщелачивания.
- Аэробная система: Закачивая кислород в резервуар для очистки, эти системы производят естественные бактерии для обработки отходов.
- Рециркуляционная песчаная фильтрующая система: Эта септическая система использует песок для фильтрации сточных вод после выхода из резервуара насоса. Затем очищенная вода поступает в дренажное поле. Эта септическая система с песчаным фильтром лучше всего работает в районах вблизи водоемов или с высоким уровнем грунтовых вод.
Материалы для септиктенка
Для септиктенка можно использовать несколько различных материалов.
Вот наиболее распространенные типы, доступные для вашего дома:
- Бетон: Бетонные резервуары долговечны и устойчивы к ржавчине, но их трудно восстановить в случае повреждения. В зависимости от размера бетонные резервуары могут стоить до 2000 долларов США .
- Пластик: Пластиковые септики экономичны, но подвержены повреждениям. Они стоят около 1200 долларов .
- Стекловолокно: Резервуары из стекловолокна прочнее своих пластиковых аналогов, но их можно сдвинуть или переместить, если уровень грунтовых вод поднимется слишком высоко. Эти баки могут стоить до 2000 долларов .
- Сталь: Хотя сталь считается прочным материалом, стальные резервуары не используются в новых установках, поскольку со временем они подвержены ржавчине. Эти резервуары обычно используются в старых установках и должны быть заменены на более новый вариант, когда они начинают изнашиваться.
Как подготовиться к установке септика
Чтобы установка септика прошла гладко, следует помнить несколько советов.
Получение нескольких оценок
Прежде чем приступать к земляным работам или подписывать документы, получите оценки от лицензированных установщиков септиков и прочитайте отзывы о каждой компании, используя отзывы надежных сторонних потребителей. Убедитесь, что выбранный вами подрядчик имеет надлежащую страховку и лицензию и включает в свою смету необходимые приготовления, такие как земляные работы и полевые испытания дренажа.
Испытание почвы и получение разрешения
Септические системы основаны на проницаемом грунте, окружающем резервуар, для поглощения и естественной обработки жидких остатков, чтобы они не загрязняли сточные воды и не просачивались в грунтовые воды. Эта область известна как поле дренажа или выщелачивания.
Перед установкой септиктенка вы по закону обязаны пройти перколяционный тест. Этот тест подтверждает, что почва соответствует требованиям, установленным городским и местным отделом здравоохранения. Обычно требуется, чтобы почва имела достаточное количество проницаемого содержимого, такого как песок или гравий. Как только земля пройдет тест на просачивание, вы сможете получить разрешение и начать процесс установки.
Примечание: Если вы хотите поставить септик на участке земли, он должен пройти тест на просачивание. Мы рекомендуем заказать тест перед покупкой земли, которую вы хотите использовать для жилых целей.
План раскопок
Для раскопок большого участка земли, необходимого для септиктенка, требуется тяжелая техника. Если вы в настоящее время проживаете на земле, обязательно заложите в бюджет расходы на озеленение, чтобы исправить любой ущерб, нанесенный во время раскопок.
Если вы строите новый дом, запланируйте раскопки на время, когда они окажут минимальное влияние на процесс строительства.
