Как сделать своими руками дровокол: Дровокол своими руками | Самодельный винтовой дровокол

типы станков, описание, схемы изготовления ручных и механических моделей

Если вы живете в своём доме с автономной отопительной системой, перед вами возникает вопрос заготовки дров.

Заниматься этим трудоёмким и муторным занятием, тратя драгоценное время, не рентабельно, поэтому пора задуматься и сделать дровокол своими руками. Здесь мы рассмотрим все возможные конструкции: от простейших, на изготовление которых уйдёт два дня, и до сложных конструкторских решений, над которыми придётся потрудиться.

• Классификация дровоколов
• Схема сборки ручного устройства
• Изготовление пружинного дровокола
• Винтовой (конусообразный) станок
• Гидравлический дровокол ручной сборки
• Реечный вариант устройства

Классификация дровоколов

Чтобы составить представление о дровоколах, обратимся к одной из их типизаций. По методу закладки поленьев бывают:

• горизонтальные — на станину выкладываются бревна и либо лезвие двигается им навстречу, либо чурка надвигается на нож;
• вертикальные — колун надавливает на полено сверху, но в таком случае деревянную заготовку нужно будет зафиксировать руками, или придумать конструктивный элемент, выполняющий эту функцию.

По приводному типу выделяют следующие механизмы для заготовки дров:

• механические дровоколы — простые и надёжные, идеально подходят для малого объёма работы;
• электрические — стационарно размещённые, ограниченные местом подключения к сети, средней мощности, поэтому не слишком производительны;
• бензиновые или дизельные — относительно автономные, имеющие наибольший потенциал выработки.

Схема сборки ручного устройства

Этот тип только облегчает процесс раскалывания поленьев, так что потрудиться всё-таки придётся.

Для изготовления нам понадобятся:

• материалы, которые уже имеются у вас, или придётся их докупить;
• чертежи, видеоуроки практиков, фото готовых экземпляров и рабочего процесса — найти эти материалы в интернете не так сложно;
• инструменты — болгарка, сварочный инвертор;
• навыки сварщика, умение составить и рассчитать схему и смекалка, ведь любую готовую схему надо будет приспособить к имеющимся у вас в наличии деталям.

Варится круглая рама, которая своим диаметром немного превышает диаметр чурок (приблизительно 23 см). Для этого необходимо взять круглую, толстую металлическую заготовку и приварить к ней две трубы, высота которых должна составлять 35 см. Чтобы закончить раму, сверху ещё потребуется приварить кольцо. Внизу устанавливается остриём наверх нож, а в основе проделываются отверстия для крепежей.

На нож устанавливается полено и сверху ударяется кувалдой. Однако стоит помнить, что такой дровокол подходит только для мягких пород деревьев.

Изготовление пружинного дровокола

Вам понадобятся:

• отрезок швеллера;
• уголки;
• автомобильная пружина;
• пластина-нож;
• отрезок трубы;
• шарнирный узел;
• рельса-утяжелитель.

Сперва варим опору для будущего дровокола, готовим площадку под пружину. Следующим шагом будет приваривание трубы, распорок и площадки к опоре. Вырезаем место под крепление балки к опоре. Саму балку с шарнирным узлом навешиваем на опору и привариваем, сохраняя её подвижность. Прикрепляем балку с колуном в горизонтальном положении. Привариваем рельсу и ручку к нашему станку для колки дров.

Опускаясь на чурку, колун раскалывает её и возвращается в исходное положение — вот и весь принцип действия.

Винтовой (конусообразный) станок

Распространённой моделью для заготовки дров в небольших объёмах, является станок с конусным колуном, на который может быть дополнительно нарезана резьба, движителем является электро- или бензомотор. Чурки такой аппарат раскалывает за счёт вращающегося конуса, разрывающего древесину, и механического давления, оказываемого на заготовку человеком.

Режущую часть можно купить или самому выточить, если у вас есть навыки токаря. Помните, что наличие резьбы облегчит вам работу с дровоколом, поэтому желательно её нарезать (рекомендуем левую нарезку). Глубина резьбы 2−3 мм, шаг 6−7 мм. Нос у конуса должен быть острозаточенным. Место посадки на редуктор должен иметь глубину не менее 70 мм.

Двигатель должен быть мощностью 1,5−2 кВт, напряжение — от 380 В. Количество оборотов 250−500 в минуту, скорость ниже 250 об/мин сильно замедлит процесс заготовки дров, а выше 500 об/мин — присутствует опасность вырывания поленьев из рук. Если двигатель с данным количеством оборотов у вас есть в наличии, можно насадить «морковку» на коленвал. Если обороты зашкаливают, придётся монтировать понижающий редуктор или делать ременную либо цепную передачу для снижения частоты вращения.

Станина — стол на который будут класться чурбаки. Изготавливается либо из листовой стали, либо из толстых деревянных досок, ножки к нему должны быть металлические 40 см длинной.

Расстояние от стола до колуна — 8−20 см, если его увеличить, возникнет опасность переворота чурок небольшого диаметра. Установка полена — вертикальная, иначе дерево застрянет между «морковкой» и столом и, скорее всего, погнёт вал. Заготовки должны быть не длиннее 0,5 м и не превышать диаметр 0,6 м. Для этого дровокола не брать породы деревьев с переплетёнными волокнами (берёза, дуб и т. п. ). Для безопасной работы оденьте кожух на двигатель и цепь (ремень).

Гидравлический дровокол ручной сборки

Если количество дров для заготовки очень велико, стоит задуматься над сооружением более сложного агрегата для их переработки. Гидравлический дровокол изготовить труднее, но вполне возможно. Вот принцип его действия: чурбан, под давлением цилиндра, по платформе скользит к ножам, где раскалывается на части. В зависимости от конструктивных особенностей ножа, чурка может разделяться на 2, 4, 6, 8 частей.

Собирая дровокол, нужно учитывать следующие параметры:

• горизонтальное или вертикальное расположение чурбана;
• наибольший размер заготовляемых при помощи механизма чурок;
• сила раскалывания полена, зависящая напрямую от размера гидроцилиндра и мощности двигателя.

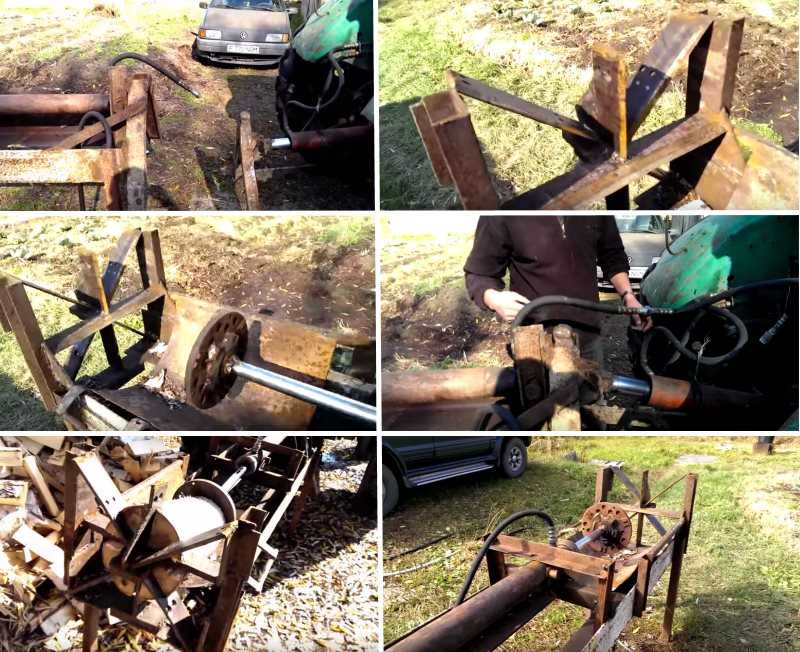

Вам понадобятся гидравлический цилиндр, масляный бак, насосное оборудование, узел управления потоками жидкости, блок управления, двигатель.

Сначала нужно будет сделать раму, если в будущем вы собираетесь перемещаться на другое место заготовки дров, заранее подумайте о колёсном варианте дровокола. На раму прикрепляете часть сборки с гидравликой. Чтобы соединить в рабочую цепь эти элементы, лучше пригласить хорошего гидравлика.

Конструкция может быть более упрощённой: крестообразный нож заменяется колуном, а гидроцилиндр — домкратом, соответственно. Если вы использовали домкрат движущим элементом, то запомните, давление в нём создаётся только с одной стороны поршня, и обратный ход обеспечивается пружинами. В гидроцилиндре масло может создавать давление с разных сторон, благодаря подаче масла за или перед цилиндром. Это значительно ускоряет ход в обратную сторону.

Реечный вариант устройства

В основе такого агрегата — закреплённый на рейке толкатель, двигающийся за счёт зубчатой передачи. Механизм задействуют нажатием на специальную ручку, которая сцепляет шестерни. Толкатель двигает бревно на закреплённый нож и последний разделяет заготовку на части. Отвод ручки назад возвращает толкатель в первоначальное положение. Движение обеспечивается мотором, который передаёт вращательный момент на шестерню при помощи клиновой ременной передачи.

В основном настраивать при сборке дровокола приходится ход рейки. Безопасность обеспечивается плавным наращиванием мощности усилия в ременной передаче. При перегрузке ремень пробуксовывает, предотвращая поломку двигателя.

Дровокол состоит из двигательного привода, шкива ременной передачи на выходном валу, ответного шкива, большего по диаметру, на вторичном валу вращающегося на подшипниках, зубчатой шестерни на вторичном валу, подпружиненной рейки, рамы, ножа, ручки управления.

Сначала собирается станина. Рама для неё делается из двутавра, швеллера или профильной трубы. Устанавливается толкательный механизм, нож, мотор и редуктор. Шестерёнка должна возвышаться над станиной на 4−6 см и находиться на расстоянии двух брёвен от ножа. На каретке устанавливается шарнир, позволяющий поднимать и опускать рейку, и делается крепление для пружины, позволяющее поднимать рейку выше шестерни. Смонтируйте возвратную пружину и установите ручку прижимающую рейку к шестерне. Если надо, обрежьте рейку, её длина должна быть меньше расстояния от подающей пластины до ножа.

Как вы убедились, сделать дровокол не так-то и трудно, если у вас есть рабочие навыки. Просто внимательно изучите выбранную вами схему, соберите нужные составляющие, во время сборки придерживайтесь правил безопасности и, наконец, обратите особое внимание на электрическую часть своего аппарата.

Как сделать своими руками дровокол. Реечный дровокол – схема и изготовление

Содержание

1. Как сделать своими руками дровокол. Реечный дровокол – схема и изготовление
2. Дровокол своими руками из редуктора. Классификация дровоколов по источнику питания двигателя
3. Механический дровокол своими руками. Простой дровокол своими руками: механика
4. Реечный дровокол своими руками
   • Как собрать самому?
5. Дровокол своими руками гидравлический. Самодельный гидравлический колун своими руками
   • Виды гидравлического дровокола
   • Основные технические характеристики
   • Из чего состоит дровокол?
   • Принцип работы устройства
   • Гидравлический колун «Горыныч»
6. Видео супер механический дровокол своими руками . mechanical woodcutter , chopper

Как сделать своими руками дровокол. Реечный дровокол – схема и изготовление

Проще всего сделать реечный дровокол своими руками: чертежи, фото, инструкции которого выложены в интернете. Его основа – мощная стальная станина, к которой крепят клин, мотор и редуктор. Для его изготовления возьмите электромотор мощностью не менее 2 кВт и два шкива с соотношением диаметров не меньше 1:4. Также можно использовать редукторы от различных механизмов с коэффициентом передачи свыше 8:1. Если у вас нет электромотора, но есть бензиновый двигатель от пилы или триммера , можете подключить его. В этом случае придется еще больше увеличить коэффициент передачи редуктора из-за слишком высоких оборотов такого мотора. Нож для дровокола сделайте из листовой стали толщиной не менее 1 см, заточив его под углом 90 градусов. Для работы с толстыми бревнами необходимо делать составной нож, чтобы его толщина была не менее 5 см, а внутри усиливать его подходящей по форме стальной болванкой.

Примерная схема реечного дровокола

Шестеренка реечного механизма должна быть выше станины на 4–6 см и находится от ножа на расстоянии, равном двойной длине бревна. Кроме того, необходимо сделать каретку, которая будет ездить по станине. Высота каретки должна соответствовать высоте установки шестеренки реечного привода. На передней (обращенной к ножу) стороне каретки установите поперечную пластину, которая будет играть роль толкателя. Для нее используйте листовую сталь толщиной не меньше 7 мм. Установите на каретке любой шарнир, который позволит поднимать и опускать рейку, а также сделайте крепление для пружины, чтобы поднимать рейку выше шестеренки. Установите и закрепите возвратную пружину, которая будет двигать каретку в сторону редуктора. На станине установите рычаг, который будет прижимать рейку к шестеренке. Этим рычагом вы будете управлять работой дровокола – когда рычаг нажат, рейка соприкасается с шестеренкой и движется вперед. При необходимости обрежьте рейку болгаркой – она должна быть чуть короче, чем расстояние от подающей пластины до ножа.

Дровокол своими руками из редуктора. Классификация дровоколов по источнику питания двигателя

По источнику питания двигателя можно предусмотрена следующая классификация приспособлений для колки дров:

• электрические;
• работающие на бензине;
• работающие на тракторной тяге;
• с электрическим двигателем и тракторным приводом;
• с бензиновым мотором и тракторным приводом.

Электродровоколы

Чаще всего в отечественных магазинах можно встретить электродровоколы. Они имеют свои достоинства: большую мощность и скорость работы. Однако имеются и недостатки: такие устройства потребляют много электроэнергии, а пользоваться ими на участке большой площади неудобно, поскольку устройство «привязано» к проводу, хотя в последнее время в продаже появились модели, работающие и от сети, и от аккумуляторных батарей.

Также, работая с электрическим дровоколом, можно легко получить травму. В этом плане наиболее безопасными считаются реечные электромеханические модели. Электродровокол реечный отличается надежностью и долгим сроком службы.

Устройства, работающие на жидком топливе (чаще всего это бензин), могут обработать большое количество поленьев в короткий срок, но они стоят довольно дорого и ломаются чаще, чем электрические. Использование некачественного бензина практически всегда приводит к выходу двигателя прибора из строя. Поэтому дровокол бензиновый может прослужить меньше, чем электрический.

Обратите внимание!  Чтобы сэкономить на электричестве и жидком топливе, стоит приобрести дровокол механический с редуктором. В этом случае еще подойдет самодельный вариант — механический дровокол от мотоблока, сделанный своими руками.

Практика показывает, что для тех, кто намерен использовать колун в быту, лучше всего приобрести модель, работающую на бензине или от электричества (возможно, с аккумуляторными батареями). Для заготовки древесины в промышленных масштабах подходят модели с приводом от трактора.

Самыми экологически чистыми моделями считаются электрические колуны. В отличие от устройств, работающих на жидком топливе, они не загрязняют окружающую среду. Также одно из главных преимуществ электрических моделей заключается в том, что в техническом обслуживании они просты благодаря несложной конструкции. Подготовить их к работе также легко. Однако у электрических моделей имеется и серьезный недостаток: если во время работы прибора на полную мощность вдруг произойдет резкий скачок напряжения, колун может выйти из строя, причем такое случается довольно часто.

Механический дровокол своими руками. Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Реечный дровокол своими руками

Жители сёл и дачных поселков зачастую используют для отопления стандартные печи или твердотопливные котлы. Такое решение остается наиболее практичным. Оборудование не требует особых вложений, сложного технического обслуживания. Однако при заготовке топлива на зиму необходима солидная физическая сила, которой может похвастать не каждый. С этим нюансом легко справиться, если использовать специализированное оборудование. Найти чертежи и сделать реечный дровокол своими руками не составит труда. Нужно просто внимательно изучить инструкцию.

Как собрать самому?

Заготавливать дрова при помощи топора – тяжелый труд. Изучив чертежи, инструкции и фото, реально своими руками создать реечный дровокол, который позволит существенно облегчить процесс. Устройства могут отличаться в зависимости от источника энергии, действующей на полено:

1. Ручные – в качестве основы для подобного устройства используется труба, закрепленная при помощи шарниров на металлической опоре. При резком опускании трубы полено раскалывается лезвием, которое движется по инерции и увеличивает силу воздействия благодаря усиливающим элементам. Простыми словами, использование законов физики позволяет снизить мускульную нагрузку. Однако помощь такого дровокола минимальна, поэтому пользователь быстро устает.
2. Гидравлические – подобные устройства используют в работе принцип гидравлического пресса. Цилиндр направляет полено на хорошо заточенный клин, который колет дрова. Такой дровокол приводится в движение при помощи масляного насоса, работающего в паре с дизельным или бензиновым мотором. Ключевым недостатком гидравлического агрегата остается дороговизна качественных комплектующих. Даже самодельное устройство будет прилично стоить.
3. Электрические – такие дровоколы работают по аналогичному принципу с гидравлическими агрегатами. Основой оборудования является реечный редуктор, толкающий полено на заостренный клин. Их несомненный плюс – доступность комплектующих по наличию и стоимости. Подобные редукторы применяются для обустройства откатных ворот, других подобных устройств. Конусные электрические конструкции действуют по принципу саморезов. На стальном конусе нарезается резьба, которая позволяет вкрутить острие в полено и разорвать его.

Дровокол своими руками гидравлический.

Самодельный гидравлический колун своими руками

Для колки дров известны разные механические приспособления. Гидравлический дровокол, работающий по принципу нагнетания давления на полено за счет пресса – одно из них.

Жидкость под прессом и за счет нагнетания давления начинает сжиматься, подается на рабочий стол и давит на поступающую древесину. Вот и весь принцип работы гидроколуна.

Теперь рассмотрим какие виды бывают и как сделать дровокол.

Виды гидравлического дровокола

Вид дровокола зависит от количества выполняемых операций, он может быть:

• бытовым , в функции которого входит только раскол древесины;
• профессиональным , способным раскалывать не только дрова, но и подавать, торцевать, выгружать их.

Бытовое приспособление оснащено простейшим электрическим мотором , обеспечивающим вращательные действия гидронасоса. Привод прост в обслуживании, при этом он надежный и экологичный.

Единственный недостаток — работает только от электросети, полностью зависим от нее, также недостаточна мощность устройства.

Дровоколы с большей мощностью считаются более мобильными, предназначены для использования профессиональными лесозаготовителями, способны колоть дрова быстрее и в больших масштабах. Для работы мотора используется бензин либо дизельное топливо.

Система гидравлики для запуска дровокола подается от трактора, возможно от его вала отбора мощности. Также для работы механизмов может использоваться электродвигатель с тракторным приводом или бензиновый мотор, начинающий вращаться при подключении к гидравлике трактора.

Колуны также различаются по способу закладки дров. Существует 3 вида:

• Горизонтальный. Это самый распространенный вид. В этом случае бревно кладется на рельсы горизонтально. Движение зачастую осуществляется бревном по направлению к ножу. Но бывают и модели, когда нож двигается навстречу.
• Вертикальный. Самая миниатюрная конструкция. В ней зачастую нож двигается сверху на бревно, которое установлено вертикально внизу. Но бывают модели, когда нож установлен стационарно, а в движении находится дерево.
• Смешанный. Самый редки вид. В основном такой закладкой обладают профессиональные модели. Основное их преимущество – это переработка большого количества дров. Поэтому их устанавливают в основном на деревообрабатывающих предприятиях.

Основные технические характеристики

Как бы ни называли устройство: дровокольный станок или дровокол гидравлический, суть у него одна. Основным элементом определяющий мощность и производительность является двигатель. В быту многим хватает усилие устройства равное 3–5 тонн. Дровоколы мощнее уже закупаются для промышленных целей, они способны работать с более длинными и толстыми бревнами.

Величина хода в среднем ограничивается до 52 см.

Те колуны, которые работают от электромотора, могут подключаться к сети в 220 или 280В.

Из чего состоит дровокол?

Гидравлический дровокол своими руками имеет в своем составе такие части, как:

• станина ;
• упор;
• цилиндр;
• клиновое лезвие;
• насос;
• распределитель давления на подачу и возврат жидкости;
• бак для заливки масла;
• электромотор, приводящий в движение насос.

Схема устройства гидравлического дровокола

Схема гидравлического дровокола является единой, как для вертикального варианта, так и для горизонтального. Только в вертикальном варианте, вместо пятки ставится режущее устройство. А улучшения к ней могут быть любые, на что хватит фантазии.

Чертеж гидравлического дровокола

Принцип работы устройства

Обычные дровоколы часто ломаются, потому что даже при небольшом диаметре цилиндра в 9–10 см создается напряжение в нем до 10 тонн, при этом электромотор продолжает работать и вращать устройство, даже если полено не хочет раскалываться. В гидравлическом дровоколе происходит плавное, постепенное нарастание силы, при ее нехватке цилиндр просто перестанет вращаться, и даже при дальнейшем вращении масляного насоса поломки не случится.

Гидравлический колун «Горыныч»

Гидравлический дровокол Горыныч

Один из самым востребованных колунов на рынке – это «Горыныч». Скорость является главной отличительной чертой этого гидроколуна. На сегодняшний день конкурентов ему нет. Надежность, показанная за предыдущие годы эксплуатации, бьет все рекорды.

За 9 лет существования колуна «Горыныч» было обработано более 18 тыс. м3 леса. И при этом ни один узел не пришел в негодность. А работать с ним можно и в +30 и в -30 – двигатель, насос, распределитель и гидроцилиндр прекрасно справляются с любой работой в любое время года.

Технология запатентована.

Дровокол «Горыныч» 6Т и его технические характеристики.

Основные достижения:

1. Один цикл занимает 2,5 секунды.
2. Имеет уникальные детали и сборку, которая позволяет работать в любую температуру.
3. Нож из закаленного железа. Затупить его крайне сложно.
4. Все детали ремонтопригодны.
5. Конструкция покрыта специальным составом, что делает конструкцию стойкой к внешним природным воздействиям.

Показатели такого дровокола:

• За 3 мин расколото 25 чурок.
• За 1 час – 500 чурок.

Видео супер механический дровокол своими руками .

mechanical woodcutter , chopper

Работа по сборке разделителя бревен на свалке

Мы называли это разделителем бревен на свалке из-за фрагментарности таким образом, чтобы все детали и компоненты были собраны для проекта.

Одним из больших преимуществ создания собственного дровокольного станка является способность находить материальные обрывки, которые можно использовать для чтобы сэкономить немного с трудом заработанные деньги на проекте.

Факт, что двутавровые сечения и оси часто встречаются вместе со случайными сталь на местной свалке металлолома. Когда вы строите свой собственный дровокол, возможность адаптировать материалы и компоненты, которые у вас уже есть может ускорить проект и сохранить ваш бюджет в соответствии.

Это руководство предназначено для того, чтобы дать вам базовый обзор того, как использовать набор планов разделителя бревен может помочь вам собрать воедино и соберите дровокол дома или в мастерской.

Материалы, которые были собраны и закуплены для этого проекта пришли из множества источников, которые мы опишем ниже.

• Как сборка собиралась по частям…
  • Новый 40-дюймовый цилиндр (2,75″ x 40″ шток, 3000 фунтов на квадратный дюйм) сменная встреча $75
  • Гидравлический золотниковый клапан Speeco с фиксатором, купить в магазине
  • Двигатель 8 л.с. (электростартер) оторвался от старого снегоуборщика
  • Балка пришла со свалки за 20 долларов
  • Гидравлический насос (haldex 13,6 галлонов в минуту, 3000 фунтов на кв. дюйм, 2-ступенчатый) магазин купить
  • Бак для гидравлической жидкости, купить в магазине
  • 7-дюймовый раскалывающий клин, куплен на ebay
  • Шины и крылья сошли со старого картинга Yerf-Dog
  • Оси сняты со старого лодочного прицепа и укорочены

Когда сосед выбрасывал старый снегоуборщик, этот проект вышел на свет с большим толчком. Двигатель был в отличном состоянии, панель управления сделана для отличной настройки управления, сварив воздуходувку рычаги к гидравлическому баку для чистого организованного центра управления двигателем.

По большей части вся сталь поступала со склада металлолома и была склеены вместе с помощью надежного маленького сварочного аппарата Hobart 210 Mig.

Гидроцилиндр от разделочного стола и клин-колун от ebay создает точки воздействия, которые выполняют свою работу. Путеводитель по журналу упирается в бревно и проталкивает его через клин, чтобы расколоть его. Этот является предпочтительной конструкцией, поскольку реверсирование может привести к застреванию клина. в журнале, который не полностью разделен. Это может привести к извлечению журнала обратно на обратный ход.

Этот дровокол рассчитан на 20-дюймовое бревно  для производства около 20 до 24 тонн силы. Проверьте свой камин или дрова печь перед вашей сборкой, чтобы определить, что максимальная длина регистрирует ваше тепло источник может принять.

В эту сборку вложено около 300 долларов наличными.

После тщательного тестирования этот дровокол смог разделить вишню и кедр, как масло. Прокачка дуба через машина заставила эти бревна развалиться пополам, как будто это была сосна. С никаких намеков на остановку двигателя, когда он расколется, эта машина получила работа сделана быстро.

Самое приятное то, что она красивая и работает так, как должна к. Легкий запуск, легкое разделение и легкость буксировки туда, где это необходимо. быть использованным.

Благодаря быстрому циклу, эта машина быстро подготавливает дрова. темп для домашнего использования. К тому же, как видите, их не так уж и много. для создания собственного разделителя логов. Итак, у вас есть это! Поднимите недорогой набор чертежей дровокола здесь на нашем веб-сайт сейчас, чтобы вы могли составить список материалов и компонентов держать глаза открытыми. Тогда у вас может быть даже более низкий финансовый инвестиции в ваш, чем этот проект вложил в него. Спасибо и наслаждайтесь!

Разветвитель бревен — BCS America

Для разветвителя бревен требуется базовая станция питания и изогнутый соединитель, оба показаны здесь.

Изогнутая муфта соединяется с тягово-сцепным устройством трактора непосредственно над соединением ВОМ.

Поскольку дровокольный станок прикреплен к трактору BCS, его можно использовать везде, где это необходимо.

Среднее время хода 7 секунд (14 секунд с возвратом).

Дровокол может работать как в горизонтальном, так и в вертикальном положении.
