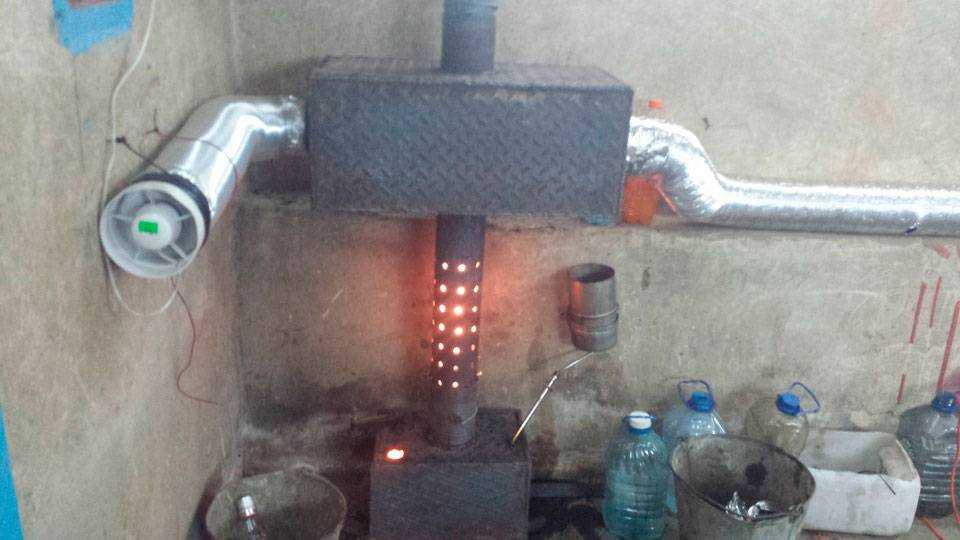

Как сделать печь на отработке своими руками?

Чтобы Вам не пришлось отрываться от этого творческого процесса и уложиться в два дня, рекомендую сразу подготовить все необходимое. Я собрал свою печь из следующих запчастей и материалов:

Пропановый баллон 50 литров
Бочка из-под масла 200 литров
Труба металлическая D 105 мм.
Труба металлическая D 48 мм.
Листовой металл 1,5 мм.
Листовой металл 3 мм.
Медная трубка диаметром 6 мм.
Фанера 10 мм.
Фанера 6 мм.
Маслонасос ВАЗ 21(01-07)
Электромотор стеклоподъемника ВАЗ 2108
Улитка от печки ВАЗ 2108
Блок питания от системного блока ПК 350-400Вт
Труба пластиковая водосточная D50 мм.

Маслонасос

Объем масла потребляемый печью составляет от 1 до 2 литров в час. Чтобы обеспечить столь малую подачу масла пришлось соорудить маслонасос из легкодоступных запчастей от ВАЗа.

Я использовал шестеренчатый насос системы смазки двигателя от «классики» ВАЗ 21(01-07), но сразу сделаю оговорку, если есть возможность найти насос с меньшей подачей масла, например от какого-нибудь мотоцикла или скутера, то используйте именно его.

Решить проблему высокой подачи в принципе тоже не проблема – я вставил в подающую трубку тройник, тем самым обеспечил сброс излишков масла обратно в маслобак. В качестве привода маслонасоса я использовал электромотор с червячным редуктором от стеклоподъемника ВАЗ 2108-09.

Далее необходимо соединить маслонасос с приводным редуктором с помощью самодельной конструкции изготовленной из трубы 3/4 дюйма и двух металлических пластин толщиной 3 мм., приваренных к концам трубы, длинна которой зависит от глубины масляного бака, который Вы будете использовать. Пластины на концах трубы будут выступать в качестве крепежных площадок для маслонасоса и приводного электромотора с редуктором.

Вращение передается приводным валом, изготовленным из алюминиевых трубок, купленных в строительном супермаркете.

Корпус печи

Корпус печи состоит из трех основных элементов – это камера горения (топка), труба по которой подается воздух в камеру горения и внешний кожух. Об изготовлении каждого из элементов я расскажу по отдельности.

Камера горения (топка) изготовлена из газового баллона для пропана на 50 литров. Первым делом, срезаем верхнюю часть. Чтобы не было проблем с крышкой для топки, рез делаем обязательно под сварным швом. Далее нужно сделать вырезы под трубу подачи воздуха (диаметр 48 мм.) и трубу дымохода (диаметр 105 мм.).

Прорезь под трубу подачи воздуха необходимо сделать как можно точнее, чтобы обеспечить более плотное прилегание двух деталей. В нижней части камеры горения расположен лючок топки, через который производится поджог и чистка от остатков горения.

При изготовлении печи, лючок можно сориентировать в любом удобном направлении, исходя из будущего расположения печки в помещении. Проем в баллоне под лючок лучше разметить и вырезать по готовому лючку.
Труба подачи воздуха изготавливается согласно размерам, указанных в чертеже. Особое внимание хочу уделить расположению и размеру отверстий. Их количество и размер напрямую зависит от давления наддува воздуха. Для предлагаемого мною варианта наддува при помощи улитки от печки ВАЗ 2108, оптимальным будет вариант – пять рядов по шесть отверстий диаметром 3 мм., расположенных в шахматном порядке, расстояние между рядами 50 мм., расстояние от торца трубы до первого ряда 20 мм. Торец трубы заглушен пластиной толщиной 3 мм. с тремя отверстиями диаметром 4 мм. равномерно расположенных по окружности.
Внешний кожух — это самая простая часть конструкции печи изготовленная из стальной бочки из-под масла объемом 200 литров. При помощи топора или стамески и молотка, вырубаем верхнюю поверхность бочки.

Отверстия для труб подачи воздуха и дымохода размечаем и вырезаем уже по готовой камере горения. Крышка, закрывающая кожух печи, изготовлена из листа стали толщиной 3 мм. , размеры смотрите на чертеже.

Учебное пособие по разделочной доске для плиты своими руками

Эта самодельная плита превратит вашу плиту в дополнительное рабочее место

Я уверен, что почти каждый в какой-то момент хотел иметь на своей кухне более функциональное рабочее место. Работа с ограниченным пространством на прилавке может быть очень неприятной, особенно если вы работаете в режиме многозадачности. Но есть надежда!

Сегодня я делюсь с вами удобным для начинающих проектом «сделай сам», который даст вам дополнительное рабочее пространство, о котором вы мечтали, без необходимости каких-либо постоянных модификаций. С помощью нескольких модификаций вы превратите обычную разделочную доску в переносную и функциональную крышку для разделочной доски для вашей плиты. Умно, правда?

Прежде чем мы углубимся, уверяем вас, что этот проект довольно прост. На первый взгляд может показаться, что этот проект разделочной доски на плите требует много усилий или материалов, но я не особенно сговорчив, и у меня не было проблем с этим.

(Однако, если вы прочитали руководство и по-прежнему чувствуете, что это не то, что вы можете или хотите делать, вы всегда можете купить разделочную доску вместо плиты — это зона, свободная от суждений!)

Как сделать своими руками разделочную доску для плиты

Расходные материалы:

Деревянная или бамбуковая разделочная доска*
Крышка горелки для вашей печи
(1) дюбель толщиной 1″ и длиной не менее 12″
(4) шурупы для дерева 28#
Крупнозернистая наждачная бумага
Клей для дерева
Самоклеящиеся направляющие для мебели

*Выберите разделочную доску, которая не только подходит к конфоркам вашей плиты, но и имеет более толстую сторону, чтобы не было проблем с расщеплением . (Плата, которую мы использовали, была толщиной около 1,5 дюйма, и она отлично сработала!)

Оборудование:

HACKSAW
Power Drill
3/32 ″ Бит
Измерительная лента или линейка

. из ножек, которые вам нужно будет сделать, измерьте высоту крышек горелок (если применимо). Добавьте еще 1/2 дюйма или около того к высоте крышек, на всякий случай, и это будет длина ножек вашей разделочной доски. (Используя эту формулу, мы определили, что ножки нашей разделочной доски должны быть высотой 1,5 дюйма.)

Прикрепите 1-дюймовый дюбель к рабочей поверхности и с помощью ножовки отрежьте 4 ножки разделочной доски. Используйте грубую наждачную бумагу, чтобы отрегулировать длину ножек, если это необходимо, пока они не станут одинаковой длины.

Шаг 2. Просверлите направляющие отверстия в доске

Далее вам необходимо просверлить направляющие отверстия для ножек, по одному в каждом углу нижней стороны разделочной доски. С помощью карандаша отметьте места, где будут крепиться винты для ножек.

Вы можете просто посмотреть на это, но будьте последовательны с размещением трех других ножек и убедитесь, что вы находитесь достаточно далеко от краев, чтобы ножки не торчали по бокам.

Для этого проекта мы использовали шурупы №8 для дерева и сверло диаметром 3/32″, чтобы сделать направляющие отверстия. (Вы не можете использовать одни и те же шурупы или сверло, поэтому просто убедитесь, что ваши направляющие отверстия достаточно велики, чтобы их можно было использовать, но не настолько, чтобы шуруп не мог зажать дерево.)

Ваше сверло Правильный размер?

Вот простой тест, который вы можете использовать, чтобы определить, сделает ли ваше сверло направляющее отверстие нужного размера: сверло обращено к вам. Если за сверлом видна резьба винта, все готово!

Глубина направляющих отверстий должна быть всего около 1/2 дюйма, поэтому мы отмерили 1/2 дюйма от конца сверла и поместили туда небольшой кусочек малярной ленты в качестве ориентира. Это дало понять, когда мы должны прекратить сверление, чтобы не пройти всю доску.

Шаг 3. Просверлите направляющие отверстия в ножках

Затем используйте то же сверло, чтобы просверлить направляющие отверстия в центре каждой из четырех ножек, которые вы вырезали ранее. Обязательно сверлите прямо вниз, чтобы отверстие проходило через центр каждой ножки.

Шаг 4. Прикрепите ножки

Нанесите каплю столярного клея на один конец каждой ножки и совместите их с направляющими отверстиями, которые вы просверлили в доске.

Используйте дрель и шурупы для дерева, чтобы прикрепить каждую из 4 ножек к разделочной доске.

Когда все 4 ножки прикреплены, наклейте на нижнюю часть каждой ножки клейкую мебельную направляющую, чтобы они не повредили плиту.

Шаг 5. Наслаждайтесь дополнительным рабочим пространством

Установите крышки горелок на место, затем поместите готовую разделочную доску над плитой. Тогда похлопайте себя по спине и наслаждайтесь дополнительным пространством!

Как максимально эффективно использовать пространство на кухне?

Я могу получить компенсацию, когда вы переходите по ссылкам, содержащимся на этом веб-сайте, и покупаете их. Я всегда предлагаю свою собственную подлинную рекомендацию. Узнать больше.

Привет, я Джилли!

Я считаю, что мы все должны любить место, которое называем домом, и жизнь, в которой мы живем. С 2011 года я посвятил себя тому, чтобы сделать One Good Thing by Jillee надежным и заслуживающим доверия ресурсом для современных домохозяек, сталкивающихся с повседневными проблемами ведения домашнего хозяйства. Присоединяйтесь ко мне, когда я делюсь решениями для ведения домашнего хозяйства и образа жизни, которые облегчают жизнь, чтобы вы могли получать от нее больше удовольствия!

Каждый день я делюсь творческими решениями для ведения домашнего хозяйства и образа жизни, которые делают вашу жизнь проще и приятнее!

Подробнее

Являясь партнером Amazon, я получаю комиссию за соответствующие покупки без каких-либо дополнительных затрат для вас. Полное раскрытие здесь.
Ракетные плиты довольно изящны. Ракетные печи, распространенные среди туристов и любителей пеших прогулок, являются относительно новыми для городских жителей или тех, кто не проводит много времени на открытом воздухе. Но подождите — вот и выживальщики, которые ищут экономичные способы приготовления пищи на открытом воздухе, когда сеть выходит из строя. Чтобы не осветить ситуацию, пять лет назад я понятия не имел, что такое ракетная печь, и не знал, как они работают.
Как изменились времена.
Несмотря на то, что существует множество коммерческих ракетных печей (у меня есть две, включая Solo Stove и EcoZoom Versa), эффективную ракетную печь можно приобрести всего за пару долларов, если вы готовы немного поработать.

Но сначала, что такое ракетная печь?
Согласно Википедии, ракетная печь — это эффективная печь для приготовления пищи, использующая древесное топливо небольшого диаметра, которое сжигается в простой высокотемпературной камере сгорания с изолированным вертикальным дымоходом, обеспечивающим полное сгорание до того, как пламя достигнет поверхности для приготовления пищи.
Кажется достаточно простым, особенно если учесть, что ракетные печи чаще встречаются в странах третьего мира, где источников древесного топлива мало, поэтому эффективная система преобразования веток, веток, сосновых шишек, листьев и других кусочков биомассы в топливо необходима для Готовка.
Теперь, когда я хорош на кухне, в саду и домашнем хозяйстве, строить вещи не так просто. Поэтому я попросил Рона Брауна, спонсора Backdoor Survival, инженера на пенсии, отлично разбирающегося в этом деле, помочь мне с подробными инструкциями по сборке самодельной ракетной печи. Он убедил меня, что этот процесс прост и дешев даже для таких, как я!

Немного предыстории
Рон сказал мне, что много лет назад он готовил кленовый сироп. Не имея никакого руководства, он построил кипящую установку, состоящую из простого костра под чайником. Чтобы сделать один галлон сиропа, требуется 13 галлонов древесного сока, а он сделал несколько галлонов. Это было восхитительно, но в процессе он сжег ошеломляющее количество дров. Совсем неэффективно и не то, что вы хотели бы сделать в ситуации выживания.
Самодельные ракетные печи, распространенные во всем мире, бывают самых разных конструкций и конфигураций. Их общее преимущество проистекает из принципа, согласно которому огонь окружают три стороны, а одна сторона остается открытой. Это облегчает сгорание топлива и, в конечном счете, выделение тепла. Конечно, «настоящие» ракетные печи имеют двойные стенки и утеплитель между стенками.
То, что мы будем описывать здесь, использует только большую жестяную банку институционального размера с одной стенкой. Купить эй, это работает. И кроме того, 80% повышения эффективности по сравнению с открытым костром (оценка Рона) происходит за счет базовой трехсторонней функции, и только 20% — за счет изоляции.
Почти бесплатная самодельная ракетная печь
Для начала вам потребуется следующее:
Материалы:
1    Стальная банка № 10 (размер для учреждений). банки из-под кофе или галлонная банка из-под краски
1    чугунная подставка (запросите ее в магазине Dollar)
1½ чашки мрамора, мелких камней или гравия
1    петля
1   «дверная защелка с кнопкой поворота»
2   болты для дверных ножек (размер 8/32 x 3) с 4 гайками
5   винты для листового металла для дверных петель и дверных защелок
Инструменты:
Универсальный нож
Молоток
Консервный нож
16-пенсовый гвоздь (заточенный) для пробойника
Отвертка
Плоскогубцы
Тиски
Короткая длина 2 x 4 (для зажима в тисках и использования в качестве опоры при резке/пробивке банок)
1. Отрежьте верхнюю часть банки и сохраните ее. Вылейте содержимое, промойте банку, затем вырежьте прямоугольное отверстие, чтобы сделать дверцу в боковой части банки. Показанная здесь банка имеет диаметр 6 дюймов и высоту 7½ дюймов. Дверь имеет ширину 5 дюймов и высоту 4 ½ дюйма. Нижний край дверцы находится на 1½ дюйма выше нижнего края банки.
Чтобы вырезать дверь, я поддерживаю нижнюю часть металла деревянной палкой, зажатой в тисках, и просто разрезаю листовой металл канцелярским ножом (со сменным лезвием). Правда, этот метод требует изрядной силы и не каждый сможет сделать это таким образом.

Альтернативный метод — использовать заостренный гвоздь и пробить ряд небольших отверстий по периметру того места, где должна быть дверь. Проделайте отверстия как можно ближе друг к другу. Затем используйте нож или ножовочное полотно, чтобы разрезать только лямки между отверстиями. Это немного медленно и утомительно, но это работает.
Ножницы по металлу не подходят для этой работы. Ножницы по металлу имеют губки шириной с палец. Нам нужна узкая щель плюс четыре квадратных угла.
2. Установите одну маленькую петлю в центре нижней части дверцы. Прикрепите его к банке с помощью небольших гаек и болтов или винтов для листового металла.

3. Установите 2 болта в верхней части двери, чтобы они служили ножками, когда дверь открыта. При использовании дверь остается открытой большую часть времени и служит мини-столом для поддержки дров, которые мы подаем в пламя.

4. Установите небольшую металлическую «дверную защелку с кнопкой поворота», чтобы держать дверь закрытой, когда она не нужна. Как показано на картинках, я смастерил защелку из «ремня сантехника».
5. Проделайте ряд отверстий вокруг дна банки, чтобы впустить воздух. Или вырежьте треугольные отверстия с помощью консервного ножа в стиле церковного ключа. Эти отверстия находятся внизу рядом с нижней кромкой банки, но в ее боковых стенках, а не в дне банки.
6. Насыпьте на дно банки гравий, мелкие камни или стеклянные шарики. Вам понадобится примерно полтора стакана. (Мрамор лучше, потому что натуральный камень содержит влагу, которая может превратиться в пар и расколоть камень пополам, когда он расширится. ВАУ! Это происходит не всегда, но если это произойдет, то гарантированно привлечет ваше внимание.
)

7. Проделайте множество отверстий в верхней крышке банки, которую мы удалили на шаге №1. Поместите его внутрь банки поверх мрамора или гравия. Дырявая крышка — это пол, на котором мы разводим огонь.
Воздух для горения поступает через отверстия, которые мы проделали в шаге №5, циркулирует между шариками, поднимается вверх через отверстия в полу и питает огонь кислородом.
8. О! Чтобы я не забыл. Подставка для долларового магазина придет к вам раскрашенной. Эта краска будет пузыриться и обгорать при первом использовании. Соскребите все, что осталось.
9. При использовании подложите под печь плоский камень или слой огнеупорного кирпича. Светящиеся кусочки дерева будут просачиваться время от времени.
10. Подумайте о безопасности! Это живой, горящий огонь, с которым нечего шутить. Кожаные перчатки, плоскогубцы для использования в качестве щипцов, огнетушитель или ведро с водой. . . все отличные идеи.
Некоторые дополнительные подсказки по кредитам
При использовании в качестве верхней части ракетной плиты переверните подставку вверх дном, если вы готовите в большой кастрюле или на сковороде. Ножки подставки, направленные вверх, поддерживают сковороду. Вы не можете полностью заблокировать верхнюю часть банки (то есть дымоход). Вокруг дна кастрюли или сковороды должно быть пространство для выхода дыма.
Эту печь можно использовать как небольшой угольный гриль. Несмотря на грубый внешний вид и очевидные ограничения, работает хорошо. После запуска вода закипает быстрее, чем газовая плита на кухне.
Кстати, ни Рон, ни я не обнаружили, откуда взялась часть названия «ракета». Возможно, это просто звучит сексуально. Возможно, куда более актуальным является вопрос «Что на ужин?».

Заключительное слово
Заводские ракетные печи великолепны, но они обойдутся вам примерно в сотню долларов на Amazon и в других местах. Они очень эффективны и выглядят «красиво». Но, как говорит Рон:
За мои деньги, учитывая, как мы сжигаем сосновые шишки, ветки и обрезки пиломатериалов. . . и учитывая, что это для использования в экстренных случаях, а не для ежедневного приготовления пищи на всю жизнь. . . и видя, что заводская модель так же грязна, как и эта. . . и так же быстро нагарит дно ваших кастрюль и сковородок. . . Я выберу импровизированную/бесплатную версию. Бесплатно это хорошо.
Обратите внимание на следующее заявление об отказе от ответственности: Используйте эту ракетную печь на открытом воздухе. Если вы не хотите разводить костер посреди кухонной столешницы, не используйте эту плиту посередине кухонной столешницы. Не кладите голую руку на подставку, чтобы убедиться, что она горячая и готова к приготовлению. Не подливайте бензина в пламя, чтобы посмотреть, что произойдет. Не поджаривайте петарды на сковороде. И будьте осторожны с необработанными краями на двери из листового металла; они тебя порежут. Этот последний бит реален.
Наслаждайтесь своим следующим приключением благодаря здравому смыслу и тщательной подготовке!
