Как сделать печь для бани из трубы своими руками: видео, чертежи

Настоящий русский человек никогда не откажет себе в удовольствии попариться в баньке. А что считается центровой составляющей любой бани? Без сомнений — это печка. Современный рынок готов продемонстрировать вам разные устройства. Но подобные конструкции оказываются не каждому по карману. Тогда в голову закрадывается мысль — могли бы вы обойтись без сторонней помощи? Практика показывает, что достаточно небольшого навыка в использовании сварочного аппарата и у вас всё получится.

Содержание

1. О разновидностях
2. Поэтапное руководство
3. Изготовление банной печи с вертикальной трубой
4. Как сделать вертикальную трубу своими руками
5. Горизонтальная печь
6. Как сделать горизонтальную печь из трубы своими руками

Самая экономная, распространенная и легкая в монтаже печка — это печь из трубы. Вам даже не придется знакомиться с азами печного мастерства. Данная статья познакомит вас с парочкой разновидностей банных печей. Сначала речь пойдет о такой, где труба будет установлена вертикально, а затем горизонтально.

Поэтапное руководство

Изготовление банной печи с вертикальной трубой

Самодельная печь для бани из трубы (вертикальная)

Для изготовления такой конструкции вам в помощь надо взять аппарат для сварочных работ, инструменты, чтобы резать металл, сварочные электроды, труба (два куска 60 и 90 с диаметром 50 см и больше, с толщиной стенок в 10 мм), арматуру, дымоходную трубу с диаметром 15 см (длина должна позволить еще трубе возвыситься над крышей), врезной кран из металла, труба с диаметром 35 сантиметров (для каменки), металл (пару листов толщиной 10 мм), колесник и дверные петли (четыре комплекта).
Тот кусок трубы, который длиннее, будет использован для топки, а труба для бани покороче будет использована в качестве бака для воды.

Как сделать вертикальную трубу своими руками

Ваши дальнейшие действия:
• вы должны подготовить металлический лист. Из него надо будет вырезать овал. Это будущее дно. Диаметр этого круга должен быть аналогичным диаметру главной трубы. Потом берете большой отрезок трубы и к нему уже приваривается это самое дно.
• не плохо было бы тут же укрепить конструкцию. Для этого вам надо подготовить металлический каркас из профиля. В будущем это станет ножками.

банные печи из трубы

• далее приступайте к изготовлению дверки. Располагаться она будет сбоку, от дна должно быть четыре сантиметра. Её размеры 25 на 8. Вырезать её можно болгаркой. На куске петли, который вы вырежете, надо будет расположить ручку и щеколду. Они привариваются.
• теперь придется позаботиться о колосниковой решетке. Вам снова понадобится металл. Вернее, металлический круг. У внутренней трубы и этого круга должен совпадать диаметр. Вам надо разметить центр этого круга и вырезать прямоугольник. Центр этой фигуры будет заварен прутьями арматуры, которые надо выложить в виде решетки.
• от колосника надо отступить сантиметров 20 и вырезать дверку, в которую надо будет закладывать топливо. Размер — 25 на 25. Делаете петли и закрепляете запорную ручку.
• Ну а сейчас настало время каменки. Работа может быть выполнена несколькими способами. Начинайте с основания. Оно понадобится для того, чтобы было куда положить камни.
Ваше вниманию будет представлен способ попроще. Для этого вам надо приготовить прутья. Находите верхний край трубы и от него вглубь отмеряете 15 см. На этом месте надо наварить решетку. Именно на ней и будут располагаться камни.

Работая с опасным инструментом, не забывайте о средствах защиты

Чтобы у вас была возможность в дальнейшем достать камни, вам надо будет немного выше решетки для камней прорезать отверстие прямоугольной формы размером 25 на 8. И так же оборудовать его дверкой. Тогда вам будет легче производить замену камней и счищать нагар с решетки.

Такую конструкцию конечно соорудить проще, но у неё есть свои минусы. К примеру, при большом количестве наложенных камней может быть нарушена циркуляция воздуха в печи. Тогда дым выйдет в саму баню.

• теперь переходите к баку для воды. Для этого понадобится труба, которая по высоте меньше. К ней приваривается дно. Образуется бочка. В дне надо сделать дырку для дымоходной трубы. Диаметры должны быть одинаковыми. Берете парубок, вставляете го и ввариваете.

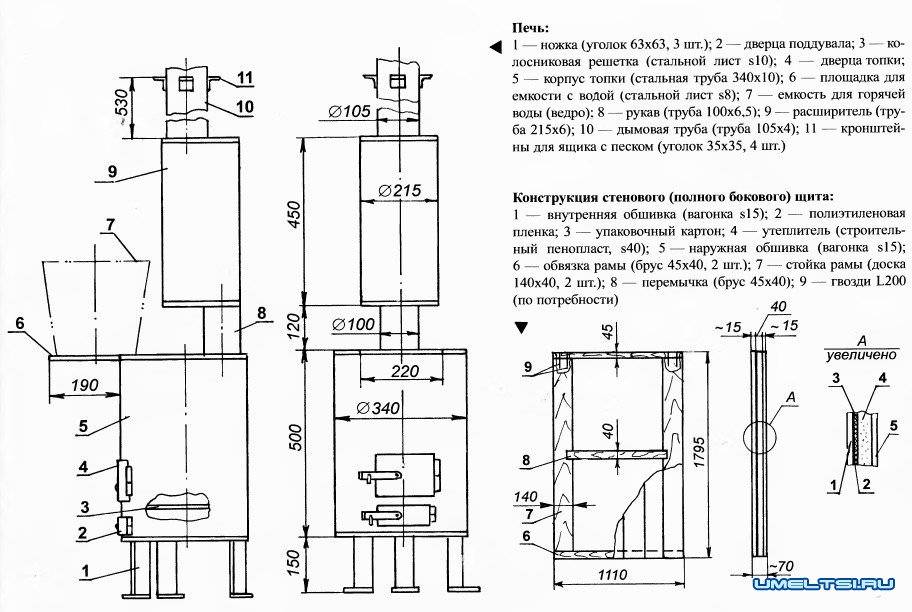

Чертеж вертикальной трубы

• будет удобнее, если крышка бака будет сделана из двух частей. Берется круг аналогичного диаметра как и бак. Потом он делится пополам.
• Снизу бака надо разместить кран для забора горячей воды.
• и последний штрих — сварить части между собой.
Таким способом вы можете смастерить печку из трубы в 500 мм. Какой бы не был диаметр трубы, принцип работы тот же самый. Главное условие заключается в толщине стенок (10мм). Иначе печь может быстро перестать быть рабочей.

Горизонтальная печь

печь из трубы своими руками горизонтальная

Чтобы приступить к изготовлению банной печи с трубой, которая будет располагаться горизонтально, придется так же заготовить некоторые материалы. В принципе, они те же самые, что и в предыдущем случае: сварочный аппарат плюс электроды к нему, то, чем можно порезать металл, в этом случае трубы нужны других размеров по 75 см и диаметром 53 (толщина стенок такая же 10 мм), потом ещё нужна одна труба с диаметром 11,4 см, колосники, стальная арматура, петли для дверей, пару листов из металла, нержавейка и врезной кран.

Отличительная особенность подобного строения заключается в том, что вы можете самостоятельно определиться с местом расположением бачка для воды: на самой топке или привешен за ней. Чаще всего бак изготавливают отдельно.

• Главная труба должна быть расположена вами горизонтально. Если есть желание, то можете сразу и ножки приварить.
• Вам надо опуститься к нижней точке, которая находится на трубе. От неё отсчитываете такое расстояние, которое равнялось бы 1/3 диаметрам. Далее вам понадобится металлический лист. Из него вы должны вырезать прямоугольник, длина которого составляет 750 мм, а ширина приравнивается к тому расстоянию, которое вы замеряли. Это будущая площадка, где будут закладываться дрова.

горизонтальные банные печи из трубы

Как сделать горизонтальную печь из трубы своими руками

В центре этого прямоугольника организовывается дырка для колосниковой решетки.
• то, что у вас получилось, надо приварить теперь к трубе.
• подготовьте два металлических прямоугольника 53 на 70. Это торец печи. Приваривать эти части надо к торцу основной трубы.
• Лицевая часть должна быть оборудована отверстиями, которые в будущем станут поддувалом и топливной камеры.

Банная печь из трубы горизонтальная. Схема

• теперь надо позаботится о том, через что будет выходить дым. Отверстие будет расположено вверху главной трубы поближе к задней стенке.
• Труба, у которой диаметр равен 20 см, а длина 35 см, будет разделена на две равные части. Торцы одно половины надо заварить. Где-то в районе середины нужно прорезать отверстия для дымоходной трубы.
• туда, где должна быть дырка для дымовой трубы, вы должны вставить патрубок и приварить его.
• арматуру вы будете использовать как материал для изготовления корзины для камней. Её месторасположение — над топкой.

• бак, в который будут заливать воду, вам надо будет сделать из нержавеющей стали.

Банные печи своими руками — пошаговая инструкция!

Для полноценного обустройства парной владелец должен выбрать качественную и эффективную банную печь. Благо, на современном рынке представлен огромный выбор таких агрегатов. Однако не у каждого владельца бани есть возможность или желание платить неизвестно кому деньги за то, что можно сделать самостоятельно.

Банные печи своими руками

Вашему вниманию предлагаются инструкции по изготовлению нескольких разных металлических печей. Одни из них собираются в буквальном смысле из подручных материалов, для сборки других нужно приложить более существенные усилия. Изучите доступные варианты, выберите подходящую вам конструкцию печи и приступайте к работе.

Банные печи своими руками

Требования к банной печи

При грамотном подходе к работе самодельная банная печь ни в чем не будет уступать своему аналогу заводского производства.

Печи для бани дровяные

При выборе типа печи нужно учитывать ключевые особенности самой бани. Однако, вне зависимости от выбранного типа варианта конструкции, банная печь должна соответствовать нескольким основным требованиям, актуальным для любых агрегатов подобного типа.

Банные печи своими руками

Среди наиболее важных требований нужно отметить следующие моменты:

• наличие необходимой тепловой мощности и возможности для ее регулирования;
• наличие парогенератора и аккумулятора тепла в конструкции. Эти приспособления позволят менять влажностный и температурный режимы, что сделает посещение парилки максимально комфортным;
• отсутствие (на практике – практически полное отсутствие) поверхностей, нагревающихся до температуры выше 150 градусов;
• наличие возможности регулирования конвекции.

В дополнение к перечисленным моментам, к каждой банной печи выдвигаются индивидуальные требования в отношении габаритов топки, показателей пожаробезопасности и пр.

Банные печи из чугунаПечи для баниПечь в банеПечь в бане

Компактная печь для бани

Компактная печь для баниКонструкция печи

Цены на банные печи Sawo

Банные печи Sawo

Первый вариант

Главное преимущество этого варианта – отсутствие необходимости приобретения дорогостоящих материалов и предельная простота сборки.

Основными конструктивными элементами такой печи являются:

• корпус из металла;
• стенка из кирпича;
• дымоотводящая труба;
• водяной бак;
• топливник;
• решетка из чугуна;
• камни.

В нижней части агрегата оборудуется топка, в верхней — устанавливается водяной бак.

Компактная печь для бани

Первый шаг. Сварите корпус печи из листового металла. Рекомендованная толщина материала – от 0,5 см.

Оптимальные габариты такой печи – 700х700х1600 мм. При необходимости изменения размеров, пересчитывайте их с сохранением пропорций.

Второй шаг. Выложите топку печи огнеупорным кирпичом. Элементы кладки устанавливайте на ребро.

Третий шаг. Обложите каменку кирпичом.

Как обложить металлическую печь

Четвертый шаг. Уложите на стенки каменки основание для камней. В качестве основания можно использовать уголки, швеллеры и другие сортопрокатные изделия.

Укладывайте элементы основания так, чтобы в зазоры между ними могли нормально выходить образующиеся газы.

Пятый шаг. Сделайте боковую дверцу. Через нее вы будете лить воду на камни для создания пара.

Схема обкладки железной печи кирпичом

Шестой шаг. Сделайте бак для воды требуемого объема. Наиболее распространенный объем – 30 л. Оснастите бак съемной крышкой и зафиксируйте его над каменкой.

Седьмой шаг. Установите дымоотводящую трубу, пропустив ее через водяной бак. Вода в баке будет нагреваться теплом дымовой трубы.

Для повышения эффективности печи, можете обложить ее кирпичом.

Второй вариант

Конструкция печи

Такая печь нагревается в кратчайшее время при минимальном потреблении топлива.

В состав печи входят следующие элементы:

• металлический корпус;
• дымоход;
• топливник;
• поддувало;
• дверца для пара.

Порядок сборки практически не отличается от рассмотренного ранее. Вы свариваете корпус из металлического листа, устанавливаете боковую дверцу, монтируете дымоход и выполняете внутреннюю облицовку основных конструктивных элементов кирпичом. Стенки печи обкладывайте в полкирпича.

Вода и пар поступают внутрь подобной печи через боковую дверцу.

Печь из старых колесных ободов

Печь из старых колесных ободов

Для изготовления такой печи используются колесные ободы. По размерам идеально подходят обода от автомобиля ЗИЛ-130 и похожих транспортных средств.

Вам нужно подготовить два обода с дном и такое же количество изделий без дна. Дополнительно подготовьте трубы, задвижки, необходимое количество кирпичей и пр.

Печь из старых колесных ободов

Первый шаг. Выложите топочную камеру из обожженного керамического кирпича. Оптимальные габариты топочного отделения – 620х620 мм. Кладку топки выполняйте в половину кирпича с применением традиционного глиняного раствора.

Второй шаг. Установите на топку печи сварную конструкцию из двух ободов. При этом один обод должен быть с дном, а второй – без него. Ободы сварите по наружной кромке непрерывным швом.

Третий шаг. К центру выше установленного обода приварите трубу. Заварите отверстия по периметру обода металлическими вкладышами.

Четвертый шаг. К установленному ниже ободу приварите стальной диск. Он будет выполнять функции отражателя. Для более удобной фиксации диска используйте металлические прутки. Сам же диск должен иметь толщину 0,5 см, а его диаметр должен на 12 см уступать внутреннему диаметру установленного обода. Лучше, чтобы отражатель был вогнутым.

Печь из старых колесных ободов, дверца

Пятый шаг. Приварите по периметру дна 3-го обода 4 металлические прутка. В сборке эти прутки будут упираться во 2-й обод. Заварите отверстия 3-го обода, за исключением центрального, железными вкладышами. К центральному отверстию приварите кожух.

Шестой шаг. Заполните свободное пространство асбестовым шнуром.

Печь из старых колесных ободов, своими рукамиПриродные камни

Седьмой шаг. Изготовьте стальной рассекатель. Установите рассекатель с 3-сантиметровым зазором по отношению к ободу.

Восьмой шаг. На основе четвертого обода изготовьте водяной бак. Оптимальная емкость бака – 30-40 л.

Цены на банные печи Теплодар

Банные печи Теплодар

В центре дна котла вырежьте отверстие и приварите к нему трубу. К верхней части этой трубы прикрепите металлическую площадку для основания дымоотводящей трубы. Установите готовый водяной бак на 3-й обод, предварительно обустроив прокладку из асбестового шнура и глины.

Для удобства сбоку вмонтирован кран под горячую воду

Девятый шаг. Приварите к низу водяного котла трубу с краном. Закройте котел подходящей съемной крышкой.

Десятый шаг. Установите дымоотводящую трубу.

Дымоход

Узнайте, как установить парогенератор для бани своими руками, а таже ознакомьтесь с инструкцией для домашнего мастера, из нашей новой статьи.

Печь из металлической трубы

Очень хорошая банная печь может быть изготовлена из металлической трубы.

Печь из металлической трубы

Первый шаг. Отрежьте метровый кусок трубы для изготовления каменки.

Второй шаг. Отрежьте 70-сантиметровый кусок трубы для водяного бака.

Самодельная печь из металлической трубыИз куска трубы делаем камеру для камнейДелаем печь для бани из трубы

Третий шаг. Ближе к нижней части трубы для каменки вырежьте поддувальное отверстие размерами 6х20 см.

Четвертый шаг. Приварите металлическую пластину к верхнему краю поддувального отверстия.

Пятый шаг. Сделайте в приваренной пластине отверстия для фиксации решетки колосника.

Шестой шаг. Вырежьте в центральной части трубы отверстие для топки.

Печь для бани из трубы

Седьмой шаг. Приварите завесы и запоры для дверки.

Печь для бани из трубы

Восьмой шаг. Над топкой при помощи сварки закрепите трубу диаметром 300 мм, перпендикулярно по отношению к стене топочной камеры. Это будет каменка.

Девятый шаг. Заполните каменку печи камнями.

Десятый шаг. Установите трубу для отведения дыма.

Практически готовая печь из трубы

Одиннадцатый шаг. Примерно на 15 см выше каменки установите водяной бак с краном и съемной крышкой.

Двенадцатый шаг. Устраните следы сварки при помощи зачистного круга.

Для дополнительного увеличения показателей теплоотдачи и безопасности, можете обложить готовую металлическую печь кирпичом.

При определении высоты дымохода учитывайте, что на улице он должен возвышаться над кровлей не менее чем на 50 см.

Цены на банные печи Гефест

Банные печи Гефест

Часть дымоотводящей трубы, проходящую через перекрытие, изолируйте при помощи негорючего материала.

Перед установкой в бане рекомендуется несколько раз протопить печь на улице. Это позволит материалу изготовления конструкции дать необходимую усадку.

Установите печьУстановите печь

При установке печи в бане соблюдайте элементарные правила противопожарной безопасности. Печь должна быть установлена на негорючем основании. Минимальное расстояние между печью и стенами – 30-50 см (в зависимости от материала изготовления стен). На пол перед топочной дверцей печи рекомендуется уложить металлический лист.

Если баня деревянная, то печь из трубы нужно обложить кирпичом

Следуйте приведенным рекомендациям, и вы безо всяких проблем сделаете прекрасную печь для своей бани.

Банная печь из трубы горизонтальная

Удачной работы!

Видео – Банные печи своими руками

Дровяной нагреватель Chofu для гидромассажных ванн – Островная гидромассажная ванна

Описание

Печь Chofu представляет собой точный высокоэффективный водонагреватель, разработанный специально для джакузи.

Он обеспечивает циркуляцию воды по принципу «термосифона» — насосное действие, создаваемое подъемом горячей воды, — устраняя необходимость в циркуляционном насосе или электричестве. Это позволяет использовать ванну для замачивания в различных условиях, в том числе в удаленных местах.

Нагреватель для купели на дровах Chofu позволяет построить собственную гидромассажную ванну, модернизировав существующую купель или используя запасной бак, деревянную ванну, ванну и т. д.

Чтобы заказать нагреватель Чофу, нажмите здесь.

Специальная конструкция

Каждая деталь нагревателя для купели Chofu была разработана для обеспечения максимальной эффективности с использованием сложной конструкции теплообменника. Корпус из нержавеющей стали, окружающий топку, на самом деле представляет собой водяную рубашку с двойными стенками и промежутком в 1 дюйм между ними, что делает всю топку теплопередающей поверхностью. Дополнительный теплообмен происходит в водораспределительной перегородке, расположенной непосредственно над огнем, которая отклоняет путь горячих газов по окольному пути.

Что делает печь Тёфу уникальной?

1. Высокоэффективная теплопередача
   Нагреватель для джакузи Chofu обеспечивает высокоэффективную теплопередачу благодаря использованию нержавеющей стали 20 калибра в стенке топки. Только современный сварочный процесс Chofu делает это возможным. Гениальность конструкции Chofu заключается в том, что когда внутри топки горит огонь, вода постоянно течет через водяную рубашку в ванну, замещаясь холодной водой со дна ванны. Стенка топки/водяной рубашки из нержавеющей стали никогда не перегревается, потому что она постоянно охлаждается.
2. Внутренний противопожарный экран
   Уникальной особенностью печи Chofu, позволяющей быстро передавать тепло воде и отличающей ее от любого другого водонагревателя, является внутренний противопожарный экран. Эта полая перегородка с циркуляцией воды, расположенная над топкой, напрямую контактирует с пламенем. Он увеличивает площадь поверхности теплопередачи и направляет горячие газы по окольному пути, расширяя контакт с водяной рубашкой. Такой конструктивной особенности нет ни у одного другого водонагревателя.
3. Отражающий тепловой экран
   За тяжелой стальной передней панелью расположен теплозащитный экран из полированной нержавеющей стали, который отражает тепло обратно в топку. Он защищен огнеупорной изоляцией для предотвращения потери тепла.
4. Чистые выбросы

   Дымоотвод печи Тёфу имеет вентилируемый воротник, который обеспечивает вторичное сжигание несгоревших газов для уменьшения выбросов дыма и дымовых искр.



Характеристики
• Корпус печи и топка из нержавеющей стали высшего сорта (308)
• Передняя панель печи из толстой стали
• Чугунная дверца с регулируемой тягой
• Прочная решетка из нержавеющей стали
• Предусмотрены соединения для ванны (см. фото)
• Большой Размер топки: 18″Д x 14″Ш x 10″В
• Дымоход с вентиляцией для вторичного сжигания
• Дренаж 3/4 дюйма для защиты от замерзания
• Ящик для золы для легкого удаления золы
• Грабли для золы с длинной ручкой предоставлено

Технические характеристики
• Размеры: 25″ Д x 16″ Ш x 18″ В
• Вес: 52 фунта.
• Корпус печи: нержавеющая сталь марки 308 20 калибра

• Передняя панель печи: 1/8 дюйма. сталь
• Дверца топки: чугун
• Колосник печи: нержавеющая сталь

Размеры топки: 18″ Д x 14″ Ш x 10″ В
• Площадь поверхности теплообмена: 9 кв. футов
• Выход дыма: 4 дюйма
• Циркуляционные трубы: 1 3/4 дюйма. наружный диаметр
• Дренаж: 3/4 дюйма.

Теплопроизводительность: 47 000 БТЕ



Установка

Нагреватель для гидромассажной ванны Chofu подключается к любой ванне с помощью прилагаемых принадлежностей (неопреновые трубки, трубы из нержавеющей стали и проволочные хомуты) и сквозных портов по вашему выбору. (Толщина стенки ванны должна быть указана для определения длины сквозных портов). Обогреватель Чофу.
(2) Вырежьте два отверстия сбоку в стенке бака для сквозных портов.
(3) Установите соединительные трубы от нагревателя к баку.

(4) Установите дымовую трубу (рекомендуется 8 футов).

Эксплуатация

Нагреватель для купели Chofu работает как обычная дровяная печь, достигая максимальной скорости нагрева за счет сжигания сухих твердых пород дерева. В нем используется древесина длиной 17 дюймов, при этом наиболее эффективный нагрев происходит при использовании 17-дюймовой древесины. x 1 ¹ / ₂ -дюйм. х 1 ¹ / ₂ -в. дрова, загруженные на 30-40-мин. интервалы.

Регулятор температуры

Скорость нагрева регулируется количеством воздуха, подаваемого в топку через регулируемую тягу в дверце – широко открытая для быстрого нагрева и закрывающаяся при нагреве воды.

Информация о скорости нагрева

Хотя скорость нагрева варьируется в зависимости от сухости древесины, частоты загрузки и т. д., средняя тепловая мощность Chofu составляет 47 000 БТЕ. Ванну на 200 галлонов можно нагреть примерно на 20ºF в час.

График нагрева

от 55ºF до 105ºF

Галлоны	Время
100	1-1/2 часа
200	2-1/2 часа
300	3-1/2 часа
400	4,5 часа



Защита от замерзания

Нагреватель для джакузи Chofu можно использовать в самых холодных климатических условиях. Его можно легко защитить во время низких температур, спустив водяную рубашку после того, как огонь погаснет. Необходимо выполнить следующие простые шаги:

1. Вставьте заглушки в сквозные порты изнутри ванны.
2. Снимите сливную пробку с задней части Chofu, чтобы слить водяную рубашку.
3. Обратная процедура при повторном использовании ванны.

(см. также страницу Защита от замерзания)

Крышка дымохода (см. фото)

Вторичное горение на выходе дыма из Chofu устраняет большинство искр; тем не менее, колпак дымохода может понадобиться, если обогреватель используется в пожароопасной зоне или поблизости находятся деревья.

Примечание: Использование колпака дымохода снижает скорость воздушного потока (тяги) через топку, что приводит к снижению скорости нагрева. Чтобы компенсировать, дополнительные 2-ft. длина печной трубы может быть добавлена ​​для поддержания оптимального воздушного потока.

Опорный кронштейн трубы печи (см. фото)

8 футов. печной трубы рекомендуется для оптимальной тяги и не нуждается в опоре; однако, когда добавляется дополнительная труба или используется заглушка дымохода, труба должна поддерживаться с помощью опорного кронштейна трубы печи.

Снятие и хранение дымохода

Когда нагреватель для купели Chofu не используется или хранится, трубу печи можно легко снять, подняв трубу в месте соединения между черным эмалированным воротником и трубой из нержавеющей стали 4″. адаптер. Это соединение имеет очень плотную посадку и не требует крепления винтами для листового металла, как все остальные соединения.

Сделать водонагреватель на дровах – Новости Матери-Земли

Сделать водонагреватель на дровах своими руками. Наша конструкция, водонагреватель Blazing Showers Stovepipe, производит горячую воду, которая остается теплой до 48 часов.

Три года назад мы сидели в своих каютах и ​​думали, как нам удовлетворить нашу зависимость от горячих ванн и душей, не платя при этом смехотворные цены за исчезающие запасы ископаемого топлива. Объединив наши таланты (один из нас — волшебник-механик, а другой — химик с докторской степенью), мы разработали систему альтернативной энергии в поместье, основанную на использовании тепла дымовой трубы, которое в противном случае тратилось бы впустую, — которая позволила нам принимать эти горячие ванны. Мы называем нашу систему водонагревателем Blazing Showers Stovepipe.

Основы водонагревателя на дровяной печи

Как видно на рис. 1, обычный водонагреватель представляет собой не что иное, как накопительный бак (расположенный между источником воды в доме и его различными кранами с горячей водой), установленный над газовой или электрической горелкой. . Поскольку при нагревании вода имеет тенденцию подниматься вверх, холодная вода подается в нижнюю часть бака, а горячая вода забирается сверху.

На рис. 2 такой обычный водонагреватель сравнивается с системой Blazing Showers. Как видите, в нашей установке используется змеевик из медных труб, расположенный внутри дымохода дровяной печи, для нагрева воды, которая хранится в нашем резервуаре для хранения. Горячий дым, поднимающийся по дымоходу, нагревает воду в медном змеевике, что заставляет ее подниматься (и тем самым втягивать в змеевик больше холодной воды). Тем временем вода, нагретая из дымохода, стекает в верхнюю часть накопительного бака, где остается до тех пор, пока кто-нибудь не решит принять «горячий душ» и не откроет кран.

Обратите внимание, что в нашей системе нет насосов: вместо этого всю работу выполняет обычная тепловая конвекция.

Горячая вода… На ночь!

Сколько времени нужно, чтобы таким образом наполнить бак горячей водой? Ответ зависит от того, насколько холодна поступающая холодная вода, сколько галлонов вмещает ваш водонагреватель и насколько горячо пламя в вашей печи. По нашим оценкам, пылающий огонь в дровяной печи среднего размера может производить 20 галлонов горячей воды в час. И — если вы храните эту нагретую воду в изолированном резервуаре, как мы предписываем, — она останется горячей до 48 часов после того, как огонь погаснет. На практике это означает, что если однажды вечером в вашей печи затопили огонь, то на следующее утро, когда вы проснетесь, у вас все равно будет столько горячей воды, сколько вам нужно (для купания, мытья посуды и т. д.). Фактически, эта вода будет оставаться теплой в течение двух полных дней … даже если вы не зажжете печь снова в любое время в течение этого периода.

Прежде всего: резервуар для хранения

Первое, что вам нужно, прежде чем вы сможете установить собственную систему, конечно же, резервуар для хранения. Если у вас уже есть водонагреватель, вы можете его использовать… в противном случае поищите «бывшее в употреблении» устройство.

Многие водонагреватели, как вы скоро обнаружите, выбрасываются исключительно из-за поломки термостата или нагревательного элемента. Такие бывшие в употреблении пожиратели топлива — если они не протекают и не сильно проржавели — идеально подходят для нашей цели. Чтобы найти один из этих контейнеров для хранения, поищите на местной свалке, в энергетической компании или в заброшенных домах (убедитесь, однако, что дом действительно заброшен, прежде чем рыться в нем). Или, если у вас нет времени, чтобы найти резервуар для воды, обратитесь к местному сантехнику. Скорее всего, он обслуживает довольно много сломанных водонагревателей и может достать вам хороший за 5 долларов или корзину снежного горошка.

Естественно, как мы уже указывали, вам нужен герметичный бак и, по крайней мере, относительно без ржавчины. Мы обнаружили, что легкость, с которой различные фитинги (прикрепленные трубы и соединители) могут быть сняты со старого водонагревателя, довольно часто является хорошим показателем общего состояния устройства. Или, наоборот, если его арматура заржавела так сильно, что вы не можете ее снять, вероятно, с обогревателем не стоит шутить.

Танк: местоположение

После того, как вы приобрели исправный резервуар для воды, важно правильно установить его по отношению к змеевику дымохода. Обратите внимание на рис. 2, что отверстие X находится над отверстием Z. . . и что Y выше W. Очевидно, Y должно быть выше W, потому что именно поднимающийся столб горячей воды заставляет жидкость циркулировать по системе.

Также обратите внимание, что расстояние по вертикали, разделяющее Y и W, определяет, насколько далеко по горизонтали вы можете поставить бак для воды от печи: вы можете переместить бак на два фута от дровяной горелки на каждый фут, который Y выше W.

Резервуар: Изоляция

Обычные водонагреватели не имеют надлежащей изоляции из-за (мы полагаем) политики защиты прав потребителей и того факта, что накопительный барабан каждого устройства находится так близко к его нагревательному элементу. Поскольку нашей целью является эффективное накопление тепла (и поскольку в нашей системе резервуар находится несколько дальше от источника тепла), мы можем и должны сделать лучшую изоляцию.

Один из способов добиться этого — [A] связать весь водонагреватель — верх, низ и стороны — стекловолокном от четырех до шести дюймов, [B] обернуть одеялом (или листом) бак, облицованный стекловолокном, и [C] сшейте края одеяла (или простыни) вместе. Или вы можете соорудить короб вокруг резервуара для хранения и заполнить его натуральными материалами — древесной стружкой, кусочками коры, опилками, куриными перьями, тряпками, картонными коробками для яиц, шерстью и т. д. — которые создают изолирующие воздушные ловушки.

В дополнение к защите резервуара от потери тепла мы рекомендуем также изолировать все открытые трубы.

Переходник для резервуара для хранения

Если бы вы подавали горячую воду, поступающую из змеевика выхлопной трубы Blazing Showers, прямо в верхнюю часть резервуара для хранения, как показано на рис. 3, любые пузырьки воздуха в трубах вскоре оказались бы в ловушке в верхней части резервуара. высшая точка системы. Это ухудшит конвекционную циркуляцию жидкости через нагревательный змеевик, и для предотвращения такого явления мы разработали специальный переходник.

Как показано на рис. 4, наш адаптер в сборе навинчивается на выпускную трубу горячей воды в верхней части накопительного бака и, таким образом, позволяет свеженагретой воде поступать в контейнер по тому же пути, по которому она отводится. к кранам. Таким образом, любой воздух в системе быстро выходит в патрубки горячей воды и устраняется. (Обратите также внимание на рис. 4, что узел адаптера содержит устройство против сифонирования, чтобы предотвратить забор холодной воды со дна емкости для хранения, когда краны с горячей водой открыты.)

Водонагреватель с топкой

Наш водонагреватель с топкой работает точно так же, как и модель с дымоходом, за исключением того, что нагревательный змеевик установлен в топке печи, а не в дымоходе. Мы разработали эту систему специально для использования с высокоэффективными автоматическими печами барабанного типа (такими как Ashley 25, King Automatic, Atlanta Automatic 2502 и т. д.) … печами, которые производят такой холодный дым, что мы вынуждены поставить наш нагревательный змеевик прямо внутри топки. (К счастью, эти дровяные горелки достаточно просторны внутри, чтобы вместить как медные трубы, так и большое количество топлива.) На рис. 6 показано, как наш змеевик нагревателя топки устанавливается в одной из этих печей.

Солнечное водонагревание

С помощью всего нескольких модификаций наша базовая система Blazing Showers будет работать и как дымоход, и как солнечная система нагрева воды. То есть дровяная печь и солнечный коллектор могли использоваться как одновременно, так и независимо для производства горячей воды и подачи ее в накопительный бак (см. рис. 7). Такая установка, конечно, идеальна для людей, которые, как и мы, живут в более солнечных частях страны, где дровяные печи не используются круглый год.
