Теплица своими руками из профильной трубы: алгоритм изготовления

Когда вы имеете желание построить на своем дачном участке теплицу или парник, конечно же, возникает вопрос: а какой материал необходимо применять? В данной статье мы рассмотрим, что представляет из себя теплица своими руками из профильной трубы. С ее помощью возможно изготовить крепкий каркас, который будет служить вам ни один десяток лет.

Теплица своими руками из профильной трубы: коротко о данном сооружении

В социальных сетях возможно отыскать большое количество рекомендаций по сборке данной конструкции, однако большая часть мастеров характеризуют процесс сооружения из труб, однако не профильной.

Необходимо знать, что труба профильная в отличии от привычного экземпляра обладает формой прямоугольника или квадрата.

Не обращая внимания на маленький вес, данный материал является довольно крепким. Если вы рассчитываете изготовить парник арочный, тогда советуем применять профиль размером 40х20. Для перемычек рекомендуется применять трубу с габаритами 20х20.

Достоинства трубы профильной:

• служит ни один десяток лет.
• большое многообразие отбора поверхностей.
• установка не составит труда.
• крепление не составит труда.
• наличие возможности изготовить постройку различных фигур.

Единственным неудобством возможно станет сгибание материала. При данном варианте необходимо верно согнуть единственную трубу, после этого применить ее в виде шаблона. Заблаговременно ее необходимо наполнить песком.

Изготовление теплицы из профильной трубы руками

                  Сооружение каркаса теплицы из профильной трубы

Известно парочка вариантов фигурных теплиц, однако мы подумали обозреть установление арочной теплицы. Если имеются маломальские умения по таким работам, тогда не должно возникнуть сложностей с установкой.

В процессе выбора участка для размещения парника нужно брать во внимание необходимое количество света, поэтому парник должен размещаться к южной стороне. Перепады поверхности не должны быть более десяти сантиметров.

Для постройки арок необходимо приобрести профиль с сечением размером 20х40, возьмите сразу десять экземпляров профильной трубы. Приблизительная длина профильной трубы должна достигать 5,8 десятых метра. Можно сразу отрезать при покупке, или же приобрести шестиметровые профильные трубы. Для оформления арок советуют применять инструмент под названием «трубогиб». Если изготавливать это собственноручно, тогда будет проблематично получить крепкий материал.

Для перемычек каркаса необходимо приготовить профиль с сечением в размере 20х20 миллиметров, приобретайте сразу 40 экземпляров. Длина материала должна достигать 67 сантиметров.

С помощью кольев и крепкой бечёвки изготовите разметку строящегося парника. Чтобы получить ровную теплицу, необходимо проверить разметку по диагонали.

Выкопайте котлован глубиной восемьдесят сантиметров, затем поместите в него раствор цемента, приблизительно до вытянутого днища. Высота выкопанного котлована должна достигать 15 сантиметров.

На новом уровне поперечные основания приваривают к продольным основаниям. Для придания крепости и прочности советуют применять уголки, изготовленные из металла.

Под основание положить кирпичи, при наличии желания для кладки возможно изготовить маленькую канаву.

Непосредственно перед изготовлением каркаса, необходимо разложить поликарбонатовые листы, наверх поместить дуги и очертить их фломастером. Отрезать материал возможно с помощью строительного острого ножичка. При этом не трогать дополнительное пространство в 2 см.

Когда раствор целиком затвердеет, стоит начать монтажные работы из каркаса профильной трубы. К удлиненным основаниям необходимо приварить арку под номером один.

Стоит упомянуть, что установка арки под первым и последним номерами считается самыми важными процессами, поэтому советуют использовать отвес.

С помощью перемычек по очереди привариваются оставшиеся детали. Мастера советуют приступать к привариванию дуг к верхушке перемычек. После этого установите последнюю арку. Затем необходимо приварить торцевые перемычки из профильного материала с сечением размера 20х20, потому что они не имеют значимого веса.

Поликарбонат прикрепляется к сооружению с помощью специализированных саморезов с наличием шайб. Непосредственно перед обшиванием с листов требуется убрать защитное покрытие. Первый экземпляр должен выходить за границы сооружения, приблизительно на 15 см.

После закрепления поликарбоната необходимо отрезать дырочки под окошки и дверцы. По всем стыкам необходимо пройтись силиконом.

Время действия данного самодельного сооружения достигает больше десяти лет. При этом парник не нуждается ни в какой агротехнике.

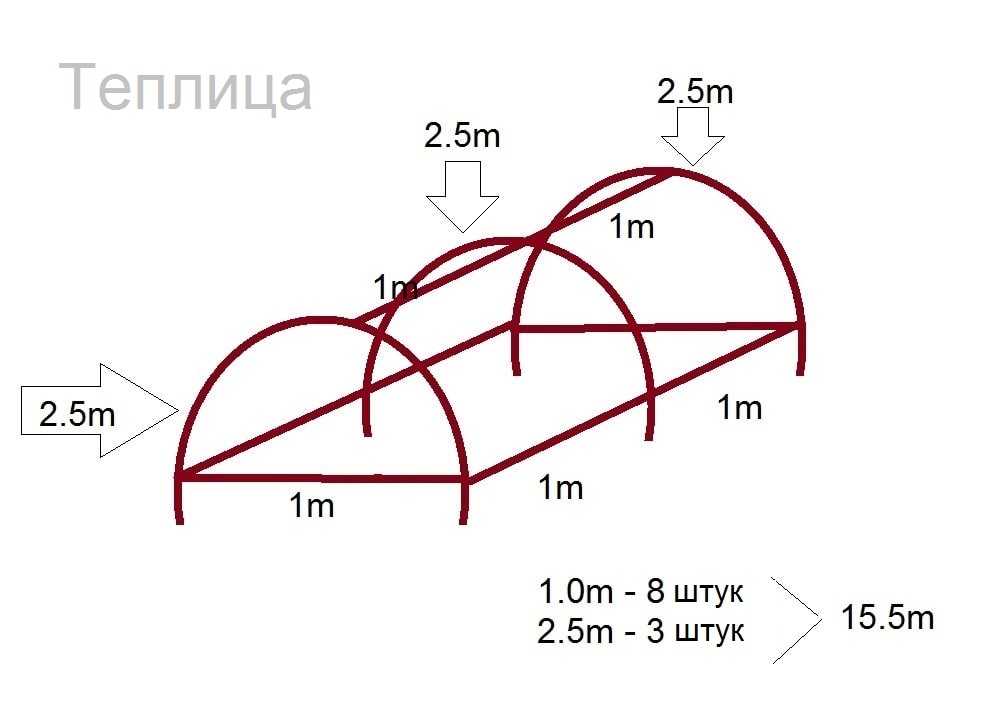

Теплица своими руками из профильной трубы — чертежи

Приготавливая схему парникового сооружения необходимо брать во внимание, что труба обладает обыкновенными габаритами от трех до двенадцать метров. Поэтому необходимо спросить этот небольшой нюанс у продавца. Это дозволит вам уйти от лишних затрат и действовать без лишних обрезков.

Обратите внимание! Сечение трубы из профиля для базовых элементов должно быть размером 20х40, а еще 20х20 для соединительных деталей.

На чертеж возможно нанести нижеперечисленную информацию о:

• фундаменте.
• стойках вертикальных.
• конструкции крыши.
• об обвязке верхней.
• дверях.
• об окошках.
• распорках.

Для начала, необходимо выбрать пространство между стойками вертикальными. Мастера советуют размеры в 100 см. При варианте, когда теплицу необходимо укрывать плотной материей, тогда пространство возможно уменьшить до 60 см. Это требуется для понижения загруженности на трубу. Если необходимо увеличить пространство, тогда необходимо приобрести вспомогательные детали.

Особенности изготовления арочной теплицы

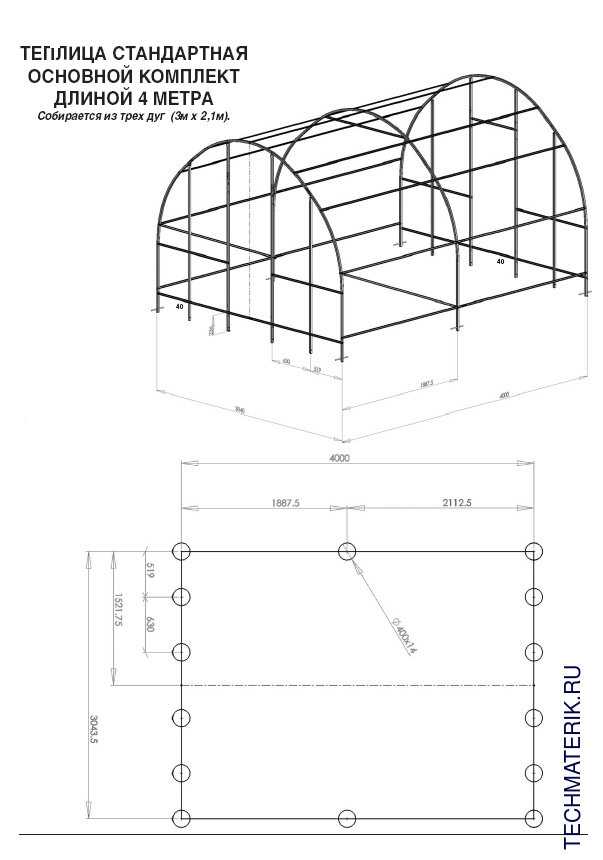

                         Схема арочной теплицы из профильной трубы

К изготовлению парника в форме арки необходимо применять другой метод. Потому что тут необходимо верно согнуть трубу из профильного материала под верным углом. Если подразумевается, что высота теплицы будет достигать два метра, тогда необходимо купить двенадцатиметровую трубу. Пространство между дугами советуют изготавливать не больше 1 метра.

Все дуги закрепляются друг к другу. Еще для закрепления постройки со всех сторон необходимо будет применять профильные материалы. В теме упомянуть вспомогательные распорки на частях.

Не стоит забывать, что при желании из трубы возможно изготовить разнообразные детальки, поэтому известно о такой возможности, как создание односкатной, в форме треугольника или шара для парника.

Вы, скорее всего, осознаете, что постройка будет довольно тяжелая, а значит необходимо изготовить основу. Фундамент приготавливают по желанию хозяина дачной территории. В раствор цемента советуют сразу же поместить анкер, к которому приваривают раму для крепости.

Действия по сборке довольно простые и описаны ниже:

• для стоек вертикальных необходимо отрезать трубу из профильного материала нужных габаритов.
• стойки вертикальные приварить к основе, при этом используя инструмент под названием «строительный уровень».
• наверх стоек необходимо закрепить обводку.
• провести измерения и вырезать детальки для столбов вертикальных.
• поперечными балками совместить и укрепить все стойки.
• изготовить дверцу и установить ее в запланированное место.

Одна часть дачников и фермеров отдают предпочтение изготовлению каркаса на почве, после этого укрепить его на фундаменте. Для избегания неровностей, данные процессы необходимо проделывать исключительно на ровной территории.

Для собственноручного изготовления теплицы в форме арки их трубы из профильной трубы, необходимо применение инструмента под названием «трубогиб». При его отсутствии, для сгиба необходимо произвести следующие действия:

• вырезать деталь необходимого размера.
• изготовить напилы.
• выгнуть трубу.

При данном варианте мастера советуют приступить к сборке с обеих сторон. Это позволяет увеличить крепость сооружения.

Непосредственно после монтажа каркаса необходимо укрепить поликарбонат. Однако и тут известно пару подводных камней, которые перечислены ниже:

• верхней стороной считается то, на которой имеется защитный слой.
• прикреплять листы необходимо с помощью саморезов с наличием резиновых шляпок.
• между собой листы скрепляют пластинами из металла.
• на стыки наносят герметик.
• после укрепления материала снимите защитное покрытие.

чертеж каркаса, фото, советы Русский фермер

Как сделать теплицу своими руками из профильной трубы

Возведение теплицы можно разделить на несколько этапов:

1. Выбор места строительства.
2. Подготовка фундамента.
3. Монтаж каркаса.
4. Обшивка укрывным материалом.
5. Герметизация конструкции.

Выполнение приведённых ниже рекомендаций позволит максимально упростить процесс установки теплицы своими руками.

Желательно подготовить заранее чертежи теплиц из профильной трубы с размерами.

Выбор места строительства

Для начала следует выбрать место, на котором мы и будем сооружать нашу теплицу. Оно должно быть ровным, без высокорослых деревьев, по возможности – недалеко от дома (в случае зимней эксплуатации будет проще проводить обогрев путём подключения к источнику отопления дома).

Подготовка фундамента

Фундамент, на котором мы собираемся возводить теплицу, может быть 3 типов:

1. Брусовый. Выполняется из деревянного бруса с проведённой внешней обработкой для предотвращения коррозии. Срок службы такого типа фундамента — до 10 лет.
2. Кирпичный. Применение такого типа фундамента становится рациональным в тех случаях, когда установку теплицы приходится производить на участке с наличием природного уклона. Срок службы – до 30 лет. Осуществляется путём выполнения кладки шириной «в кирпич» на мелкодисперсном растворе, смешиваемом в пропорции 1:3 (цемент — песок).
3. Бетонный. Этот тип фундамента является самым долговечным, однако его возведение сопряжено с наибольшей трудоёмкостью. Для его возведения следует выкопать траншею, глубиной и шириной в один штык лопаты. Затем, либо оборудовать её каркасом, сваренным из арматуры – в этом случае срок службы фундамента становится от 50 лет, либо просто залить бетоном (до 60 лет). Бетон следует замесить в соотношении 1:4:3,5 (цемент, песок, мелкая галька либо битый камень).

Выбор типа фундамента следует осуществлять, исходя из соображений долговечности, затратности, а также условий, в которых проводится сооружение конструкции.

Монтаж каркаса

Монтаж каркаса для теплицы можно выполнять из различных элементов металлопроката, однако наиболее практичным из них является профильная труба.

Профильная труба — это металлическая труба с прямоугольным сечением. В наше время профильная труба является одним из наиболее распространённых элементов металлопроката.

Классифицируется она по длинам сторон. Чаще всего используется для производства каркасных конструкций, что обусловлено такими особенностями:

• нагрузка равномерно распределяется по граням прямоугольника, форму которого имеет сечение профиля, что обеспечивает повышенную прочность готового каркаса;
• доступная цена погонного метра профильной трубы делает использование данного материала наиболее выгодным для монтажа каркасных конструкций;
• прямоугольная форма сечения упрощает процедуру обшивки сотовым поликарбонатом;
• применение профильной трубы гарантирует долговечность конструкции.

Оптимальными разновидностями профильной трубы для монтажа тепличного каркаса считаются профили со сторонами 40х20 и 20х20, разница между которыми заключается в расчёте удельной нагрузки на единицу площади поверхности.

Также выбор используемого профиля зависит от типа теплицы из профильной трубы, которую мы собираемся строить. Они бывают арочными, стрельчатыми либо пирамидальными.

Фото

Смотрите на фото: чертеж каркаса теплицы из профильной трубы

Теплицы из профильной трубы своими руками

Арочные

Теплицы со сводом в форме полукруга. Монтаж такого типа каркаса связан с необходимостью равномерного изгибания профиля. Данная конструкция предпочтительна для бюджетного изготовления теплицы, способствует рассеиванию солнечных лучей и уменьшает вероятность скапливания снега при эксплуатации в зимнее время.

Для монтажа теплицы арочного типа стоит использовать профиль 40х20 для несущих рам, 20х20 – для продольных перемычек.

Несущие рамы изготовляются путём изгибания профильной трубы. Тут встает вопрос как согнуть профильную трубу для теплицы. Изгибание можно произвести либо вручную, либо с помощью трубогиба.

Рассмотрим вариант ручного изготовления несущих рам.

Из дерева или пластика вырезается пара заглушек, которыми затыкается конец трубы. Внутрь засыпается песок, утрамбовываемый по мере наполнения трубы. Это делается для того, чтобы, при изгибании, нагрузка на внутреннюю поверхность распределялась равномерно.

Отмечается середина профиля, затем она закрепляется на бетонном кольце диаметром 3 м. Выгибание производится одновременно в обе стороны, под углом 90 градусов к точке фиксации.

СОВЕТ №1: Для равномерного изгибания место сгиба можно нагревать горелкой или паяльной лампой. Это минимализирует риск слома или резкого сгиба.

СОВЕТ №2: В случае монтажа теплицы в зимний сезон, вместо песка можно использовать воду. Её стоит залить внутрь профиля и дать ей замёрзнуть. ВНИМАНИЕ: Данный способ требует повышенной внимательности, нельзя допускать перемерзания, иначе профиль может разорвать изнутри.

Кроме того, есть вариант сгиба профильной трубы с помощью ручных профелегибов. Станок домашнего производства, само собой, будет уступать в презентабельности фабричным, но свои непосредственные функции он сможет выполнять ничуть не хуже.

Для создания профелегиба в домашних условиях своими руками вам понадобятся:

1. Уголок или швеллер, из которого сваривается станина, на которой будет располагаться конструкция станка.
2. Ножки из трубы или металлического профиля.
3. Сгибающие валы (заказать их можно у токаря либо на металлобазе).
4. Передающий цепной механизм. При наличии возможности, можно использовать передающие шестерни из механизма ГРМ ВАЗ 21-06.
5. Натяжитель (оттуда же).
6. Направляющая вала. Её можно сделать, сварив между собой два 20 мм уголка.
7. Движущий элемент направляющей. Изготавливается из профильной трубы 40х20 мм.
8. Регулируемый винт.
9. Ручка – из подручного материала.
10. Крепление основных валов выполнить на болтах, предварительно сделав под них прорези в швеллере.

Стрельчатые

Теплицы формы «домиком». Могут быть одно- или двускатными. Монтаж требует навыков владения сварочным аппаратом.

Монтаж теплиц такого типа выполняется путём скрепления отдельных частей профильной трубы «прихватками», так, чтобы перемычки формировали окна 40х60 см, 60х60 или 80х60, — в зависимости от используемого типа обшивки(чем уже, тем тяжелее).

Использование стрельчатого типа каркаса обеспечивает попадание внутрь теплицы прямых солнечных лучей, плюс даёт возможность оборудования стен отражателями. Рекомендуется для теплиц, в которых планируется выращивание особо светолюбивых культур.

Пирамидальный

Пирамидальный каркас теплицы из профильной трубы более рационален для возведения парников, либо бузфундаментальных складных, переносных теплиц. По сути, это «колпак», которым накрывается определённый участок почвы, с целью формирования под ним микроклимата.

Обшивка укрывным материалом

Для обшивки готового каркаса могут использоваться такие материалы:

• полиэтиленовая плёнка;
• стекло;
• листы сотового поликарбоната.

Использование полиэтиленовой плёнки – наименее долговечный вариант обшивки. Менять её придётся каждый год.

Стекло – довольно неплохой вариант обшивки. Он обеспечивает великолепный уровень светопроходимости, а также герметичность конструкции, при должной обработке стыков. В числе отрицательных характеристик стекла в качестве укрывного материала для теплиц – его вес и хрупкость.

Поликарбонат – современный синтетический материал, наиболее рациональный для использования его в качестве обшивки для теплицы. А чертежи теплиц из профильной трубы с легкостью можно найти на просторах интернета.

Обусловлено это такими особенностями:

1. Сочетание «прочность-лёгкость» позволяет, при наличии надобности, обойтись без постройки капитального фундамента.
2. Светопроницаемость. Для данного типа материала она составляет порядка 90% – этого более чем достаточно для нормального роста тепличных культур.
3. Теплоизоляция – сотовая структура поликарбоната подразумевает формирование воздушной прослойки.

Рассмотрим процесс обшивки готового каркаса листами сотового поликарбоната:

• в зависимости от типа монтируемой теплицы размечается, затем – нарезается лист поликарбоната, из соображений сохранения максимально целостной плоскости;
• на местах соприкосновения листа с металлическим каркасом устанавливаем резиновые накладки, ими же простилаем место стыка листов – так облегчится дальнейшая герметизация;
• лист пришивается к каркасу саморезами, с обязательным использованием термошайб. Отверстия для саморезов высверливаются заранее, на 1-2 мм больше их диаметра – это позволит предупредить растрескивание структуры листа при терморасширении;
• производить обшивку следует из расчёта 30 саморезов на шестиметровый лист поликарбоната. Не стоит зашивать каждое место соприкосновения с каркасом – поликарбонат не любит большого количества отверстий;
• монтировать лист поликарбоната следует сотами вниз – так предусматривается вероятность скапливания в них конденсата;
• заклеив отверстия сот специальной лентой, можно предотвратить скапливание в них грязи и насекомых.

ВАЖНО: Для обшивки стоит использовать армированный поликарбонат с защитой от ультрафиолета. Сторона, армированная защитной плёнкой, должна быть ориентирована на улицу.

Герметизация конструкции

Стыки листов следует обработать силиконом или герметиком, для того, чтобы придать конструкции герметичности, являющей необходимым условием для формирования микроклимата.

С этой же целью промежуток между фундаментом и листами обшивки обрабатывается монтажной пеной мелкопористой структуры.

СОВЕТ: Небольшая хитрость, которая может помочь с обогревом в зимнее время – перед тем, как насыпать грядки, уложите под них коровий или лошадиный навоз, затем утрамбуйте, поверх засыпьте землёй. Прея, он будет выделять некоторое количество теплоты, которое, возможно, сможет спасти корневую систему вашего урожая, выращенного с любовью, от внезапных заморозков.

Как видите, теплица из профильной трубы 20 в домашних условиях, своими руками – вполне реально. Кроме того, при ответственном выполнении рекомендаций, приведённых выше, это не требует больших затрат труда и финансов.

Само собой, выбор типа материала остаётся на усмотрении мастера, но при использовании материалов, указанных в рекомендациях, соотношение «цена – качество» приобретает максимально приемлемый параметр.

Надеемся теперь вы знаете ответ на вопросы как самому сделать теплицу из профильной трубы, нужно ли заказывать проект теплицы из профильной трубы, чем отличается теплица из труб и другие теплицы металлические.

О том как своими руками изготовить различные виды теплиц и парников, читайте в статьях на нашем сайте: арочные, из поликарбоната, из оконных рам, односкатные пристенные, парники, парник под пленку, парник из поликарбоната, мини-парник, из ПВХ и полипропиленовых труб, из старых оконных рам, теплица-бабочка, «подснежник», зимний парник.

Полезное видео

Смотрите на видео: каркас теплицы из профильной трубы, размеры, дуги, чертежи

Теплица из профильной трубы своими руками: алгоритм изготовления

Когда вы хотите построить на дачном участке теплицу или парник, конечно, возникает вопрос: какой материал использовать? В этой статье мы рассмотрим, что представляет собой теплица из профильной трубы своими руками. С его помощью можно сделать прочный каркас, который прослужит вам не один десяток лет.

Теплица из профильной трубы своими руками: кратко о конструкции

В социальных сетях можно найти большое количество рекомендаций по сборке данной конструкции, однако большинство мастеров характеризуют процесс строительства из труб, а не профиля.

Необходимо знать, что профильная труба, в отличие от обычного экземпляра, имеет форму прямоугольника или квадрата.

Несмотря на небольшой вес, этот материал достаточно прочный. Если вы рассчитываете сделать арочную теплицу, то рекомендуем использовать профиль 40х20.

Для перемычек рекомендуется использовать трубу размерами 20х20.

Преимущества профильной трубы:

• служит не один десяток лет.
• широкий выбор поверхности.
Установка
• не сложная.
• крепление не сложное.
• возможность делать конструкции из различных фигурок.

Единственное неудобство — изгибание материала. При этом варианте необходимо правильно согнуть единственную трубу, затем применить ее как шаблон. Ее необходимо заранее заполнить песком.

Изготовление теплицы из профильной трубы своими руками

Строительство каркаса теплицы из профильной трубы

Известно пару вариантов фигурных теплиц, но мы подумали обследовать создание арочной теплицы. Если навыков для такой работы мало, то сложностей с установкой возникнуть не должно.

В процессе выбора места для размещения теплицы необходимо учитывать необходимое количество света, поэтому теплицу следует располагать на южную сторону. Поверхностные перепады не должны быть более десяти сантиметров.

Для постройки арок необходимо приобрести профиль сечением 20х40, взять сразу десять экземпляров профильной трубы. Примерная длина профильной трубы должна быть до 5,8 десятых метра. Отрезать его можно сразу при покупке, либо приобрести шестиметровые профильные трубы. Для оформления арок советуют использовать инструмент под названием «трубогиб». Если сделать его самостоятельно, то получить прочный материал будет проблематично.

Для перемычек каркаса необходимо подготовить профиль сечением 20х20 миллиметров, приобрести сразу 40 экз. Длина материала должна быть до 67 сантиметров.

Используйте колья и крепкую бечевку, чтобы отметить строящуюся теплицу. Чтобы получить ровную теплицу, нужно проверить диагональную разметку.

Выкопайте котлован глубиной восемьдесят сантиметров, затем поместите в него цементный раствор, примерно до вытянутого дна. Высота выкопанной ямы должна быть до 15 сантиметров.

На новом уровне поперечные основания приварены к продольным основаниям. Для придания прочности и прочности советуют использовать уголки из металла.

Под цоколь положить кирпичи, если есть желание кладки, то можно сделать небольшой ров.

Непосредственно перед изготовлением каркаса необходимо разложить поликарбонатные листы, сверху разместить дуги и наметить их фломастером. Отрезать материал можно строительным острым ножом. В этом случае не трогайте дополнительные 2 см пространства.

Когда раствор полностью застынет, начинать монтажные работы стоит с каркаса из профильной трубы. К удлиненным основаниям необходимо приварить арку номер один.

Стоит отметить, что установка арки под первым и последним номером считается самым ответственным процессом, поэтому рекомендуется использовать отвес.

С помощью перемычек поочередно привариваются остальные детали. Мастера советуют начинать приваривать дуги к вершине перемычек. Затем установите последнюю арку. Затем необходимо приварить торцевые перемычки из фасонного материала сечением 20х20, т. к. они не имеют значительного веса.

Поликарбонат крепится к конструкции с помощью специализированных саморезов с шайбами. Непосредственно перед обшивкой с листов необходимо снять защитное покрытие. Первый экземпляр должен выходить за границы конструкции примерно на 15 см.

После крепления поликарбоната необходимо вырезать отверстия для окон и дверей. Все стыки должны быть покрыты силиконом.

Срок эксплуатации этой самодельной конструкции достигает более десяти лет. При этом теплице не нужна никакая агротехника.

Теплица из профильной трубы своими руками – чертежи

При составлении схемы конструкции теплицы необходимо учитывать, что труба имеет обычные размеры от трех до двенадцати метров. Поэтому этот небольшой нюанс нужно уточнять у продавца. Это позволит вам уйти от лишних затрат и работать без лишней обрезки.

Внимание! Сечение трубы из профиля для основных элементов должно быть размером 20х40, а для соединительных частей еще 20х20.

На чертеж можно нанести следующую информацию:

• фундамент.
• вертикальные стойки.
• кровельные конструкции.
• про обвязку верха.
• двери.
• про окна.
проставки
• .

Сначала нужно выбрать пространство между вертикальными стойками. Мастера советуют размеры 100 см. В случае, когда теплицу нужно обтянуть плотной тканью, то пространство можно уменьшить до 60 см. Это требуется для снижения нагрузки на трубу. Если необходимо увеличить пространство, то необходимо приобрести вспомогательные детали.

Особенности изготовления арочной теплицы

Схема арочной теплицы из профильной трубы

Для изготовления теплицы

в форме арки необходимо использовать другой способ. Потому что здесь необходимо правильно согнуть трубу из профильного материала под правильным углом. Если предполагается, что высота теплицы будет достигать двух метров, то необходимо купить двенадцатиметровую трубу. Пространство между дугами советуют делать не более 1 метра.

Все дуги закреплены друг за другом. Чтобы обезопасить здание со всех сторон, необходимо будет использовать профильные материалы. В теме упомяните вспомогательные стойки на деталях.

Не забывайте, что при желании из трубы можно изготовить различные детали, поэтому известно о такой возможности, как создание навеса, в виде треугольника или шара для теплицы.

Вы, скорее всего, понимаете, что конструкция будет достаточно тяжелой, а значит, необходимо делать основу. Фундамент готовится по желанию владельца дачного участка. В цементный раствор советуют сразу поместить анкер, к которому приваривается каркас для крепости.

Этапы сборки достаточно просты и описаны ниже:

• для вертикальных стоек необходимо вырезать трубу из профильного материала необходимых размеров.
• приварить к основанию вертикальные стойки, при этом с помощью инструмента под названием «строительный уровень».
• поверх стоек нужно зафиксировать ход.
• снять мерки и вырезать детали для вертикальных стоек.
• поперечины для объединения и усиления всех стоек.
• сделать дверь и установить ее в запланированном месте.

Часть дачников и фермеров предпочитает делать каркас на земле, после чего он укрепляется на фундаменте. Чтобы не было неровностей, эти процессы нужно делать исключительно на ровном участке.

Для ручного изготовления теплицы в виде арки их трубы из профильной трубы необходимо использовать инструмент под названием «трубогиб». При его отсутствии для сброса необходимо предпринять следующие шаги:

• Отрежьте деталь нужного размера.
• для изготовления пил.
• согните трубу.

При этом варианте мастерам рекомендуется начинать сборку с обеих сторон. Это позволяет увеличить крепость конструкции.

Сразу после установки каркаса необходимо усилить поликарбонат. Однако здесь известна пара подводных камней, которые перечислены ниже:

• верхняя сторона та, на которой находится защитный слой.
• необходимо крепить листы с помощью саморезов с резиновыми колпачками.
• листы скреплены между собой металлическими пластинами.
• на стыки наносится герметик.
• после укрепления материала снимите защитный кожух.

Дуги для каркаса теплицы, чертежи с размерами и пошаговое изготовление

Теплицы сегодня встречаются на многих садовых участках. Эти конструкции варьируются от самых маленьких до самых просторных. Чаще всего такие конструкции изготавливаются из подручного материала. Многие пользователи предпочитают делать теплицы своими руками, используя профильную трубу. Разберем подробно, как правильно делать такие конструкции и что важно учитывать.

Особенности и виды

Самодельной теплицей на участке сегодня сложно кого-то удивить. Такие конструкции можно встретить очень часто. Они могут быть очень разными. Модификация построенного быстровозводимого здания зависит только от пожеланий владельцев, которые делают это самостоятельно.

Материалы изготовления для этого также применяются разнообразные. Конечно, большинство домашних мастеров предпочитают обращаться к недорогому и податливому сырью, с которым будет максимально легко работать. Однако важны не только эти параметры. Материал изготовления также должен быть максимально надежным и прочным. Под это описание подпадает профильная труба, из которой получаются качественные и долговечные теплицы, тем более, что их легко можно построить своими руками.

У таких конструкций есть одна характерная черта – как правило, они имеют небольшой вес, так как, как ни странно, сама труба нетяжелая. Из этого материала можно построить не только угловой «домик» для посадок, но и красивую арочную конструкцию. Последние сегодня пользуются особой популярностью, поскольку изготавливаются довольно просто, но при этом эффективны и имеют эстетичный вид. Однако в таких теплицах рекомендуется сажать только низкорослые растения. А также с применением такой трубы получаются надежные конструкции, которыми часто дополняют двухскатные крыши.

Как видите, из профильной трубы можно соорудить теплицы различной конструкции. Ознакомимся с возможными вариантами.

Двухскатные

Двухскатные тепличные конструкции из профильной трубы, изготовленные своими руками, являются одними из самых распространенных. Такие конструкции часто изготавливают самостоятельно, экономя на услугах опытных мастеров. Двухскатные конструкции потом можно дополнить качественным остеклением или полимерным укрывным материалом – тут выбор только за хозяевами. Двухскатные теплицы из труб рассчитаны на долгосрочное использование.

Основным элементом этой теплицы является прочный каркас из профильной трубы. Является жесткой опорной основой для дальнейшего закрепления выбранного покрытия, которое защитит насаждения от негативных внешних факторов. Каркасные фундаменты таких сооружений также изготавливаются самостоятельно. Главной задачей в этих работах является обеспечение максимально надежного крепления отдельных элементов.

Арочная

Также можно сделать арочную теплицу из профильной трубы. Эта постройка часто имеет небольшую высоту, но у мастера есть возможность сделать «домик» выше. В последних случаях можно будет не только высаживать высокие растения, но и переходить в полный рост, не пригибаясь. Гораздо удобнее использовать высокие арочные конструкции. В таких условиях можно будет высаживать зелень, укрепленную на специальных опорах.

Грамотно выполненные арочные конструкции не только очень удобны в эксплуатации, но и привлекательны. Если вы все сделаете правильно и выберете идеальное место для этой постройки, она преобразит участок, сделав его более эстетичным.

Пирамидальная

Чуть реже на участках можно встретить теплицы из труб, выполненные в виде пирамид. Такие варианты смотрятся очень оригинально и свежо. Кроме того, пирамидальные теплицы занимают мало свободного места, поэтому их часто возводят на небольших участках, где каждый сантиметр на вес золота.

Пирамидальные варианты могут быть разной высоты и из разного материала покрытия.

Достоинства и недостатки

Как уже было сказано ранее, современные теплицы из труб – обычное явление. К строительству таких построек обращаются из-за того, что они обладают множеством положительных качеств. Познакомимся с наиболее важными из них.

1. Здания из профильных труб, выполненные по всем правилам, могут прослужить очень долго, не доставляя хозяевам лишних хлопот.
2. Допускается комплектация каркасов трубопроводов различными облицовочными материалами. Это может быть как стекло, так и поликарбонат, или специальная пленка – выбор за хозяевами.
3. Теплицы из профтрубы могут похвастаться простыми, но в то же время достаточно надежными креплениями.
4. Сборка таких конструкций не отнимает ни слишком много сил, ни много свободного времени, поэтому многие владельцы берутся за собственное производство.
5. Из профильной трубы вполне можно построить теплицу любой формы.
6. Грамотно построенная хозяйственная постройка не будет бояться негативных внешних факторов, например, сильного ветра. В качественной теплице из труб ничего не будет угрожать посадкам.
7. Теплица из умной трубы может не только выполнять свои основные функции, но и стать настоящим украшением участка. Например, эффектным внешним видом могут похвастаться красивые варианты со стеклянными покрытиями. На них можно выращивать не только овощи, но и разнообразные цветы. Разноцветные цветочные композиции будут бесподобно смотреться, находясь за стеклянными стенами такой конструкции.

Из всего этого можно сделать вывод, что теплицы из профильной трубы очень устойчивы и практичны. Именно поэтому они встречаются так часто. Однако нельзя забывать и о некоторых недостатках, которыми они грешат. Мы познакомимся с ними.

При изготовлении теплиц из профтрубы многие мастера сталкиваются с серьезной проблемой – прямым изгибом материала. Очень важно правильно согнуть первую трубу, чтобы в дальнейшем использовать ее как шаблон. Предварительно эта часть засыпается песком для более плавного и эстетичного исполнения складок.

Других серьезных недостатков у таких конструкций не бывает. Важно отметить, что плюсов у теплиц из профтрубы больше, чем минусов, чем и объясняется их широкое распространение.

Выбор профиля и формы конструкции

Если, взвесив все «за» и «против», вы решили сделать теплицу из труб, то следующим шагом вам будет необходимо выбрать подходящий профиль и определиться с непосредственная форма будущей конструкции.

Так, прямоугольные и квадратные варианты профильных труб обычно изготавливают с использованием:

• горячей и холодной деформации;
• электросварка;
• Электросварка в сочетании с холодной деформацией.

Если вы хотите построить аккуратную арочную теплицу, вам потребуются трубы сечением от 40 до 20 мм (примерно 10 штук). Их средняя длина составит 5,8 м. Решений два: можно сразу заказать раскрой этих деталей до необходимых размеров или купить простые варианты по 6 м. Что касается перемычек, то они должны быть металлическими 20х20 мм (их длина должна быть около 67 см).

Что касается оцинкованной профтрубы — она ​​должна иметь покрытие в виде специального слоя на внутренней и внешней поверхности. Определить качественный материал достаточно просто – он должен быть максимально легким. Основание каркаса из него легко перемещается с одного места на другое. Его также можно перевозить на машине. Так как в этих случаях имеется хорошее защитное покрытие, они практически не подвержены коррозии.

Если вы хотите построить теплицу, отличающуюся повышенной механической устойчивостью, то вам следует выбрать профильную трубу, имеющую дополнительный коэффициент усиления. Такие материалы переносят давление до 90 кг на 1 кв.м без проблем. В соответствии с положениями ГОСТ такие конструкции способны прослужить не менее 20–30 лет. Даже если оцинкованный слой в каком-то месте прогнется, и на нем образуются повреждения/вмятины, покрытие все равно останется целым и никак не пострадает.

Для изготовления каркасной основы из простой незащищенной трубы, как правило, применяют сварку. Оцинкованные детали соединяются болтами, специальными соединительными элементами или уголками. Использование металлических деталей большого диаметра – не самое практичное решение, так как они слишком тяжелые и совершенно неудобные в работе, как говорят многие специалисты и опытные мастера.

Форма конструкции может быть любой — это благо трубы. Из него можно построить строение практически любой модификации. Самыми популярными считаются тентовые варианты с двухскатной крышей и арочными теплицами различных размеров. Конечно, можно построить треугольную или любую другую конструкцию, но такие экземпляры встречаются реже.

Проектирование и подготовка

Прежде чем приступить к самостоятельному изготовлению качественной теплицы из профильной трубы, очень важно правильно составить ее проект. Для этого нужно подготовить подробные чертежи с указанием всех размерных параметров будущей конструкции. Многие пользователи здесь обращаются к уже готовым схемам, подстраивая их под свои условия и планы. Такое решение является оптимальным, если выполнение подобных работ для вас является чем-то совершенно новым и очень сложным.

План планируемой хозяйственной постройки должен отражать следующие важные составляющие:

• основа;
• направление вертикальной стойки;
• конструкция крыши;
Привязь
• , расположенная в верхней части;
• двери, окна и форточки, без которых покидать теплицу ни в коем случае нельзя;
• распорки.

Разрабатывая подробный проект планируемой теплицы, рекомендуется обратить внимание на степень ее освещенности. Имейте в виду, что абсолютно любая теплица должна быть направлена ​​исключительно на южную сторону. Допустимый перепад поверхностей не должен превышать 100 мм. На основе разработанной схемы выполнить планировку будущих хозяйственных построек. Для этих процедур обычно используют колышки и веревку. Если вы проверите отмеченные линии в диагональном направлении, то сможете сделать все максимально ровно и аккуратно.

Нет необходимости пускать абсолютно все профили сечением 20х20 мм, 40х40 мм, 40х20 мм. Перечисленные детали за счет достаточно плотного корпуса (от 0,2 см) будут достаточно прочными и надежными. Горизонтальные стяжки допустимо изготавливать из профиля, имеющего сечение от 1 до 1,5 мм, так как необходимости в исключительных параметрах просто нет. .

Рассчитывая уровень высоты будущей постройки, необходимо ориентироваться на рост владельцев участка. В большинстве ситуаций их отталкивает тот факт, что потолок нужно делать немного выше роста человека, который будет пользоваться зданием. По этой причине параметры этих баз могут варьироваться от 19от 0 до 250 см.

В расчете габаритных параметров будущей теплицы есть еще одна важная тонкость – необходимо адаптироваться к материалам отделки. Если основание каркаса будет оформляться пленкой, то это не столь важно, а вот при переходе на поликарбонат крайне важно следить за тем, чтобы размеров закупаемых материалов хватило на то, чтобы закрыть всю конструкцию без дополнительных вырезов и добавок. Так, стандартный поликарбонатный лист обычно имеет длину 6 м. Если речь идет об устройстве конструкции арочного типа, то здесь следует использовать специальную формулу для расчета окружности. Учтите, что параметр высоты 2 м во многих случаях является излишним. Идеальная высота – 190 см.

Если вы готовитесь к возведению быстровозводимой конструкции с аккуратной двухскатной крышей, лучше учитывать свойства грунта, имеющегося на вашем участке. Идеальных результатов можно добиться, работая на сухой площадке, ведь при всей их защите несущие конструкции не должны подвергаться ненужным нагрузкам. Это может негативно сказаться на надежности всего здания, даже если оно сделано на века. Песчаная почва будет лучше глинистой, потому что она не болотистая.

Самая длинная сторона конструкции обычно обращена к южной стороне, чтобы во внутреннюю часть теплицы попадало наибольшее количество солнечного света. Сохранить тепло в здании и упростить передвижение по его территории поможет закрепленная на торце дверь.

Как показывает практика, большинство огородников делают двери в теплицах шириной около 0,7–0,8 м. Что касается высоты этих частей, то здесь все зависит от непосредственных размеров всего сооружения. Если вы планируете делать капитальную теплицу, то импровизированный тамбур будет очень кстати, так как он создаст дополнительную воздушную прослойку. Кроме того, в таких условиях можно будет хранить различный садовый инвентарь, что очень удобно.

Строительство фундамента

Сделав подробный план-схему будущей теплицы, можно переходить к подготовке основания для нее. Несмотря на то, что хозяйственные постройки из профильной трубы довольно легкие, без фундамента их все же не оставишь. Это связано с тем, что легкие конструкции могут сломаться под действием ветра или быть полностью украдены злоумышленниками, если они не будут закреплены на площадке максимально надежно. Избежать этих неприятных ситуаций можно, обратившись за изготовлением ленточного или столбчатого фундамента. Выбор идеального варианта будет напрямую зависеть от типа почвы на участке.

Перед тем, как приступить к закладке фундамента, очень важно правильно подготовить для него выделенное место. Тщательно очищается полностью от всех загрязнений. Кроме того, часто снимается верхний слой почвы. После этого делают правильную разметку, исходя из ранее созданной схемы, забивая деревянные столбы по периметру будущего строения. Эти детали послужат основой для удерживания веревки.

Выполнив все эти действия, можно переходить к самому изготовлению фундамента. Если специальные антивандальные меры в конкретной ситуации особой роли не играют, и нет угроз сильных порывов ветра, то можно получить подготовив простую столбчатую структуру. Делают его из асбестоцементных труб.

Рассмотрим проведение данных работ поэтапно.

1. Сначала бурят грунт, строго придерживаясь определенного шага. Диаметр всех отверстий должен быть таким, чтобы труба помещалась в них беспрепятственно без дополнительной подгонки.
2. Поместив опорные части в подготовленные отверстия, внешние промежутки должны быть заполнены грунтом подходящего типа. Его дополнительно нужно будет уплотнить.
3. Далее необходимо залить цемент во внутреннюю полость асбестоцементных труб. Это необходимо, чтобы в конструкции не было полостей.
4. Затем в верхнюю часть вставляется металлическая пластина. Вместо него допустимо использовать предварительно обрезанную арматуру (таким образом будет сцепка между каркасом и фундаментом самодельной теплицы).

Сборка каркаса и отделка

После завершения работ по возведению фундамента можно переходить к сборке каркаса из профильной трубы, а затем его последующей обшивке. Итак, если вы собираетесь делать арочную модель, то вам нужно будет подготовить правильную дугу. Сделать их можно с помощью такого приспособления, как трубогиб. Ручная работа в такой ситуации может быть не только крайне затруднена, но и не позволит добиться требуемой точности.

Сборку корпусной детали следует начинать с торцевых частей будущей конструкции. Для этого отрезки труб соединяют сваркой, используя тройники и уголки, если нужно добиться максимальной прочности. Если вы планируете сделать разборную теплицу своими руками, то вам стоит обратиться к такой детали, как стяжные втулки. Завершающим этапом в этом случае станет обшивка корпуса фундамента хозяйственной постройки выбранным материалом, например, поликарбонатом.

Для крепления листов этого материала следует использовать специальные шурупы с термошайбами. Эти части предотвратят попадание воды в клетки вещества. Сами ячейки должны располагаться под небольшим углом или вертикально, потому что в горизонтальной плоскости сырость и влага будут просто застаиваться, что обязательно испортит материал.

Теплица в виде аккуратного «домика» с полноценной двухскатной крышей должна иметь оборудование в виде дверей и форточек. Небольшую арочную конструкцию обычно делают всего с одной дверью. Вентиляции в этих зданиях практически не бывает.

Основное преимущество арочной формы в том, что такая теплица будет максимально устойчивой и в равной степени практичной. Аэродинамические качества таких конструкций позволяют им без проблем выдерживать сильные порывы ветра. Кроме того, на их поверхности не скапливается влага и грязь. Как было сказано ранее, проблемы возникают только в вопросах изгиба трубы. Часто люди обращаются не только к трубогибу, но и к специальным инструментам типа радиусного шаблона.

Допускается изгиб профильной трубы без дополнительного нагрева с использованием специального наполнителя. Если речь идет о деталях тоньше 1 см, то такие дополнения не нужны. В том случае, если вы используете достаточно плотные составляющие элементы, добавление песка или канифоли может существенно упростить работу, так как толстую трубу быстрее и проще согнуть самостоятельно.

Придать желаемую форму заготовке можно и другим способом — с помощью специальной гибочной пластины с заранее проделанными в ней отверстиями. Выемки в этом случае необходимы для размещения опорных стержней. Установив профильную трубу между двумя стержнями, заведенными в плиту на необходимом расстоянии друг от друга, профиль аккуратно изгибают, постепенно передавая усилия от середины металлического куска к его периферии. Проведение таких работ вполне доступно, но может оказаться достаточно сложным процессом. Результат будет зависеть от приложенных мастером усилий.

Если речь идет об очень толстых трубах, то их желательно согнуть, предварительно прогрев. Для обеспечения равномерного изгиба деталей можно обратиться к заполнению профиля просеянным песком. Так как в дальнейшем вам придется работать с нагретым металлом, обязательно нужно надевать качественные защитные перчатки. Кроме того, необходимо обязательно позаботиться о сохранности источника возгорания.

Последовательность дальнейших действий должна быть следующей.

1. Сначала сделайте из дерева заглушку пирамидальной формы.
2. Делают углубления, которые будут отвечать за вывод горячих газов наружу.
3. После этого внешние участки профиля обжигаются.
4. Начинку следует очистить от слишком крупных и слишком мелких включений.
5. Песок нагревается до температуры 150 градусов.
6. С одной стороны профильной трубы установите специальную трубку без канавок и канавок.
7. С другой стороны внутрь профтраба вводится специальная воронка, с помощью которой можно порционно размещать нагретый песок.
8. Затем вам нужно постучать по стенам. Имейте в виду, что звуки должны быть глухими.
9. Засыпав трубу песком, закрепите еще одну заглушку.
10. Место сгиба отметить мелом. Необходимый отрезок после укладки на шаблон плотно фиксируется в тисках.
11. Сварную трубу необходимо согнуть так, чтобы стыки находились сбоку.
12. Нагрев по полосе разметки должен производиться раскаленным докрасна.
13. Сделав металл более мягким, его можно согнуть одним движением.

Когда заготовка остынет, рекомендуется проверить ее по шаблону. Если ожидается результат, то следует снять заглушки и вытряхнуть песок. Если требуется стыковка металлических деталей, то их лучше сварить.

После этого подготовьте котлован, глубина которого примерно 0,8-1,0 м (в зависимости от климатической зоны и глубины промерзания грунта). Затем в него заливается раствор цемента до продольного основания. После этого основа в поперечной части приваривается к продольным составляющим. Чтобы конструкция была более плотной и устойчивой, принято использовать специальные уголки из металла. Кирпичи укладываются под основание. Можно сделать небольшую канавку.

Перед изготовлением каркаса необходимо:

• уложить выбранный укрывной материал;
• место верхней дуги;
• Сделайте необходимые пометки маркером.

При раскрое укрывного материала рекомендуется оставлять небольшой запас не менее 20 мм. На застывший раствор окончательно устанавливается каркасное основание. Стартовая арка приваривается ко всем продольно расположенным основаниям. При его монтаже, как и при монтаже конечного профиля, используется отвес, чтобы минимизировать возможные ошибки. Последующие элементы крепятся с помощью перемычек.

Крепление последней арочной части, на концевой части должны быть установлены перемычки. Обычно их профиль отличается сечением 20х20 мм, потому что в этом случае уровень нагрузок очень мал. Закрепляя укрывные материалы, делают необходимые проемы для окон и дверей. Все образовавшиеся стыки важно обработать силиконовым составом, чтобы добиться максимальной герметизации.

При строгом соблюдении всех рекомендаций и плана работ у вас получится построить теплицу, которая прослужит не менее 10 лет. Кроме того, за ним не придется постоянно ухаживать.

Наконечники

Отметим, что установка первой и последней арок – самый ответственный этап работ. Лучше не ошибаться и действовать осторожно. Желательно использовать отвес.

Крыша теплицы может быть выполнена из профильной трубы не только двускатной, но и односкатной, треугольной или шаровой. Выбор различных конструкций обусловлен тем, что из этого материала можно изготовить детали любой конструкции.

Если вы собираете каркасное основание непосредственно на земле, то для этого нужно выбрать максимально ровный участок без перепадов поверхности. Это нужно для того, чтобы конструкция потом не перекосилась. Время от времени примеряйте конструкцию к будущей теплице, чтобы не ошибиться в размерах.

Если достаточно длинную профильную трубу разрезать сразу в нескольких участках с одной стороны, то можно будет согнуть профиль, чтобы потом из него можно было делать стойки с крышей (прямоугольные элементы). С такой деталью удастся сэкономить массу свободного времени и материалов.

Если вы приобрели поликарбонатные листы для отделки теплиц из профтруб, их нужно будет укладывать той стороной, на которой присутствует пленочное покрытие. Эта поверхность оснащена качественной защитой внутренней части конструкции от солнечных лучей. Однако в инструкции, прилагаемой к покупке этого материала, есть все рекомендации по работе с ним.

Поликарбонатные листы рекомендуется крепить саморезами с резиновыми шляпками, чтобы внутрь здания не проникала вредная влага.

Металлические профили, из которых делают теплицы, желательно защитить от появления коррозии. В противном случае объект может не прослужить так долго, как хотелось бы.

Выбирая оптимальные параметры ширины будущей теплицы, необходимо учитывать количество грядок, которые вы планируете в ней устроить. А также необходимо учитывать дорожки между ними. Наиболее удобным является параметр ширины для обработки 0,7 м.

Если вы планируете построить теплицу с односкатной крышей, то ее угол не рекомендуется делать слишком крутым. Это связано с тем, что это может привести к увеличению процента отражения солнечного света. Из-за этого теплица будет менее эффективной. Но и полностью покатой ее делать тоже не стоит – снегопады зимой могут быть слишком сильными, и снег не захочет скатываться по такой плоской крыше. Результат может быть слишком плохим.

Пренебрегать подготовкой фундамента под теплицу из профильной трубы не рекомендуется, ведь такая конструкция очень легкая. Без должного крепления конструкция может сдвинуться с места. Более того, его смогут украсить нападающие.

Перед заливкой фундамента обязательно расчистить выбранный участок.
