Ремонт микроволновки своими руками: восстановление трансформатора

Простые неисправности микроволновки и их ремонт

В большинстве случаев возникают такие неисправности, когда ремонт микроволновки своими руками может сделать любой, даже не имеющий знаний в электрике. К таким неисправностям относится ремонт сетевого шнура, ремонт защитного выключателя на дверцах микроволновой печи, замена предохранителей, замена высоковольтного конденсатора и диода.

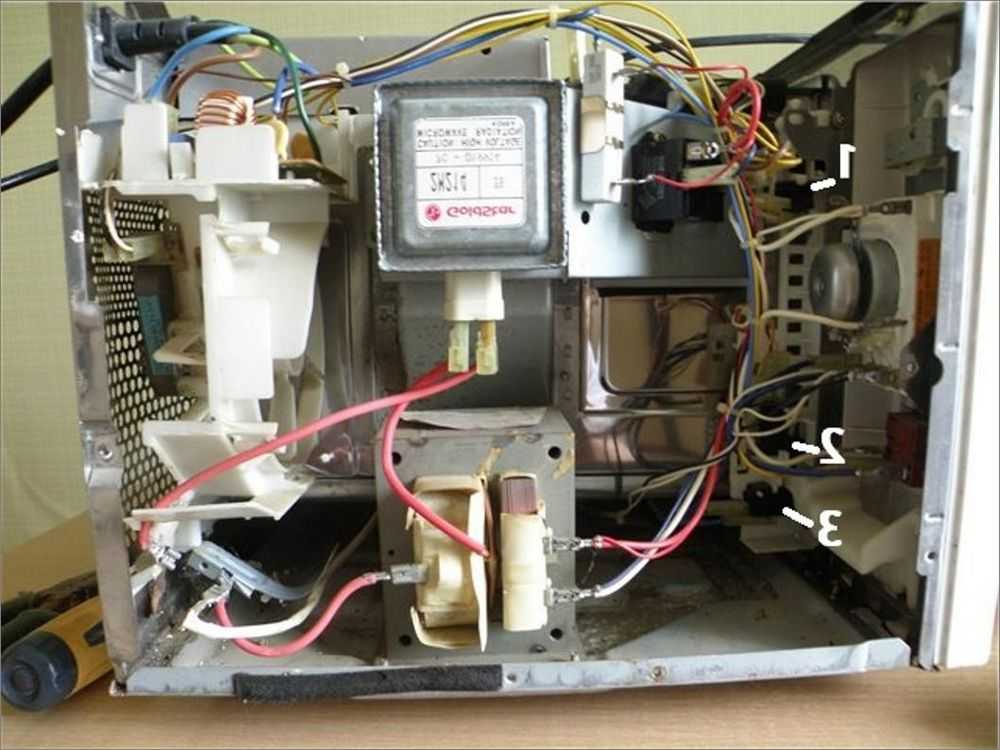

Расположение элементов в микроволновке

Можно практически устранить любую неисправность печи не связанную с магнетроном, высоковольтным трансформатором и электронной платой. Помните, что заниматься ремонтом нужно предварительно вынув вилку из розетки, и важно выждать несколько минут, пока не разрядится высоковольтный конденсатор. Далее снимаем кожух печи. По бокам имеются несколько шурупов, которые нужно открутить. На рисунке показана микроволновая печь без кожуха.

Ремонт сетевого шнура довольно прост. Его нужно прозвонить тестером или лампочка с батарейкой (прозвонкой). Во время прозвонки шнура, его нужно перегибать по всей длине. После того как обрыв найден устраняют его ремонтом или заменой.

После тестирования сетевого шнура нужно проверить целостность высоковольтного предохранителя. Для этого разъединяем защитный корпус предохранителя. Если предохранитель целый, мы увидимся растянутую пружину с припаянной проволокой. Если предохранитель перегорел, тогда его нужно заменить таким же. Не устанавливайте самодельные предохранители, так как возможен выход из строя самого магнетрона.

Визуальный осмотр высоковольтного предохранителя

Целостность высоковольтного конденсатора проверяют его включением последовательно с лампочкой 15 Вт Х 220 В. Далее подают 220 В на последовательно соединенные конденсатор и лампочку, из розетки. При исправном конденсаторе лампочка будет гореть в половину накала, а при неисправном, лампа горит ярко или совсем не горит. Далее отключив от сети, конденсатор нужно разрядить, осторожно замкнув отверткой его клеммы. В результате мы увидим хороший разряд, что также говорит о его исправности.

Высоковольтный конденсатор

Следующим проверяем высоковольтный диод, включив его также последовательно с лампочкой 15 Вт 220 В. Лампа при пробитом диоде будет гореть ярко, при его обрыве лампа не горит, а при исправном диоде лампа горит в половину накала. Все электронные компоненты микроволновки можно приобрести в специализированном магазине.

В районе правого торца дверцы, со стороны корпуса, находится конечный выключатель. Если дверца не плотно закрыта, тогда не замкнуться контакты защитного выключателя, и не включится микроволновая печь. Прозвонить микрик можно тестером или прозвонкой.

На анод магнетрона подается 4 кВ, поэтому иногда происходит оплавление колпачка магнетрона. Такая неисправность может возникнуть при плохом контакте колпачка магнетрона с разъемом. Чтобы устранить эту неисправность достаточно повернуть разъем на 180°.

Иногда микроволновка издает гром и молнию. Такой эффект проявляется при попадании жира на слюдяной фильтр, который расположен на выходе волновода магнетрона. Жир на фильтре может вызвать пробой слюдяной изоляции, жир начинает гореть на слюдяном фильтре, что провоцирует появление грома и молнии. Слюдяной фильтр защищает магнетрон от влаги, брызг жира и должен быть сухим и чистым.

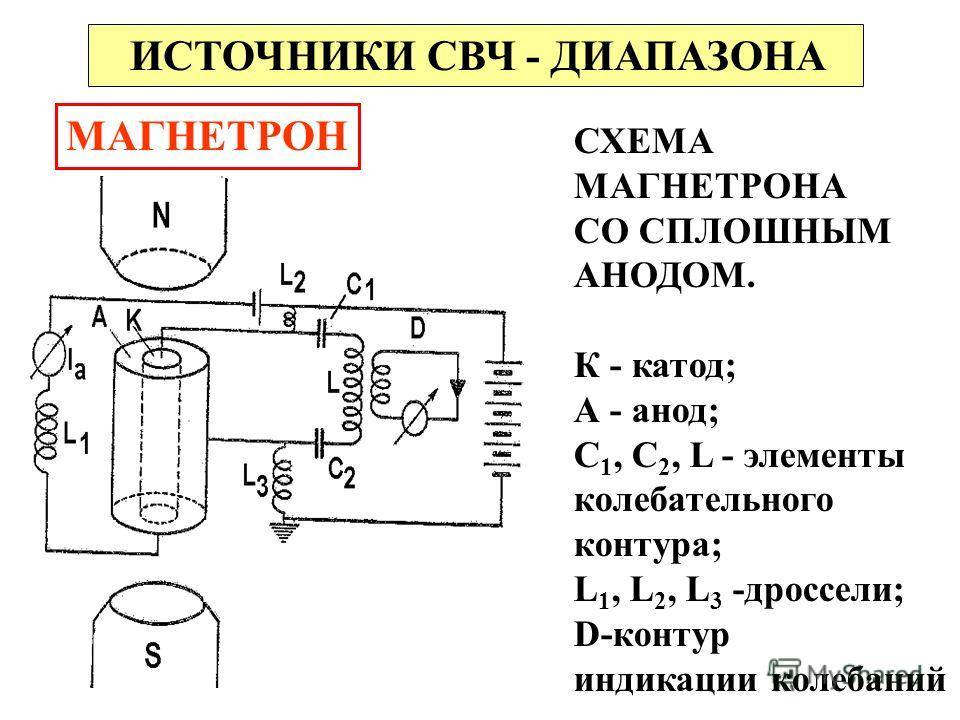

Магнетрон

Ремонт электронной платы в микроволновке своими руками

Самое слабое место электронной платы — это предохранитель и трансформатор. Предохранитель можно заменить, а вот трансформатор нужно подбирать по напряжению выходных обмоток и по размерам. То есть заменить его можно в мастерских, если есть чем заменить. Обычно их снимают с других неисправных микроволновок. Скорее всего, будет заменена вся электронная плата, что обойдется вам недешево.

Предохранитель на плате управления

В этом случае можно подумать о приобретении новой микроволновой печи. Причина выхода из строя трансформатора электронной платы является низкое качество электросетей, частые броски напряжения и обрыв нулевого провода. Напряжение на сетевой обмотке трансформатора резко повышается, тонкие сетевые провода не выдерживают повышенного напряжения и сгорают.

Хорошо, что в некоторых моделях микроволновок, прямо на сетевой обмотке трансформатора ставится предохранитель (термофьюс). Тогда его можно просто закоротить. Для этого трансформатор нужно аккуратно отпаять, размотать изоляцию сетевой обмотки до предохранителя, и припаять перемычку. Определить имеется ли термофьюс на сетевой обмотке трансформатора, можно визуально по наличию возвышения.

Трансформатор на плате управления

Однако в большинстве случаев такого предохранители нет, поэтому применим неординарный способ восстановления трансформатора на электронной плате. В первую очередь вам нужно определить напряжение на вторичных обмотках трансформатора. Определить напряжение можно по находящемуся рядом реле, на корпусе которого указано напряжение питания реле, типу стабилизатора напряжения.

В основном это стабилизатор на 5 В. Считываем маркировку микросхемы стабилизатора напряжения, и в интернете находим его входное напряжение. Также выходное напряжение можно найти по номеру на трансформаторе (например 6190W32007H EI4228 230V 12V,18V,8V), где определяем величину вторичного напряжения обмоток. Обычно это 12 или 8 В. Допустим нашли мы напряжение обмотки 8 В.

Данные обмоток трансформатора на корпусе

Лучше всего искать обмотку с напряжением питания стабилизатора напряжения, так как это самая большая нагрузка. Идём в магазин и покупаем трансформатор на 220 В с выходом 9 В, учитывая ток стабилизатора напряжения умноженный на 2. Напряжение 9 В трансформатор выдает под нагрузкой, на холостом ходу это напряжение может быть 10 — 11 В.

Размер (или мощность) купленного трансформатора должен быть в 1,5 — 2 раза больше установленного на электронной плате. Этот метод заключается в том, что мы подключаем вторичную обмотку нового трансформатора параллельно вторичной обмотке (8 В) трансформатора на электронной плате, как показано на рисунке ниже.

Способ восстановления трансформатора на электронной плате микроволновки

При включении нового трансформатора в сеть через обмотку 8 В будет подаваться напряжение на сгоревший трансформатор, и на нём появятся все отсутствующие напряжения, то есть он заработает как обычный трансформатор, но только не как понижающий 220 В на 12 и 8 вольт, а с 8 В на 12 В, т. е. восстановятся все отсутствующие напряжения, сколько бы обмоток не было. Двухкратная мощность трансформатора нужна для компенсации мощности старого сгоревшего трансформатора.

Длина проводов обмотки 8 В должна быть такой, чтобы новый трансформатор мог быть закреплен под платой на корпусе печки (места хватает). Сетевые провода 220 В нового трансформатора нужно подключить параллельно контактным площадкам 220 В на плате идущие к старому трансформатору, а дорожки от этих клемм к сетевой обмотке трансформатора на плате обрезать на 1-2 мм. Всё, включаем микроволновую печь и радуемся. Таким образом, можно ремонтировать не только микроволновую печь, но и другую бытовую технику.





Помогла вам статья?

Ремонт микроволновки своими руками: видео инструкция и фото

Когда выходит из строя важный бытовой прибор, у домочадцев может начать развиваться паника от собственного бессилия. Ведь не каждый понимает, как можно быстро и своими руками выполнить ремонт. И тут уже неважно, какая марка перед вами: Панасоник, Самсунг или LG. Нужно для начала понимать принцип работы устройства, его основные элементы. Тогда определить причину, а значит, и устранить ее будет намного проще.

Мы рассмотрим инструкцию, как можно отремонтировать микроволновку с грилем и вращающейся тарелкой.

Элементы и особенности работы

Прежде чем выполнять ремонт микроволновки своими руками, стоит позаботиться об ее отключении от сети.

Если снять крышку устройства, под ней будет расположен трансформатор. На нем будет размещен плавкий предохранитель, а на корпусе – высоковольтный. Рядом с трансформатором будет размещен удвоитель, который включает в себя конденсатор вместе с диодом. Вместе все эти элементы составляют магнетроновую цепь питания.

Внимание! Даже если вы выключили питание, не стоит после открывания крышки микроволновой печи касаться конденсатора, поскольку он длительный период накапливал заряд, поэтому способен поразить электротоком.

Работает микроволновка таким образом. Напряжение сети проходит через плавкий предохранитель, переходя на первичную трансформаторную обмотку. Поэтому сначала нужно проверить работоспособность предохранителя, визуально оценив его возможности. Если «волос» порван или имеется почернение, потребуется заменить прибор на новый.

Первичная обмотка находится снизу. Напряжение измеряется на ее выходе. Также возле нее имеются витки провода, что и является вторичной обмоткой. Здесь напряжение составляет 6,3 В. Его достаточно для функционирования катода. Многослойная изоляция должным образом уберегают высоковольтную трансформаторную обмотку.

Удвоитель подключается параллельным способом. Его задача, исходя из названия, — удвоить напряжение на катоде. Анод же магнетрона должен быть подключен к земле.

Таймер времени, а также реле управляют магнетроном. Микроволновка работает по параметрам, которые задает программатор. Он имеет либо зубчатую, либо шестеренчатую передачу. Он в ответе за управление ходом часов. При увеличении промежутков включения магнетрона увеличивается мощность устройства.

Новые модели Панасоник, Самсунг и LG имеют инверторное управление мощностью генератора. А датчик контроля температуры отвечает за цикличность включения-выключения магнетрона. Он дает сигнал для увеличения или уменьшения импульсной частоты.

Если для приготовления блюда нужна высокая температура, импульсы идут учащенно, создается выше мощность.

Устройство защиты

Когда внезапно открывается дверца при функционировании магнетрона, защитные реле (3 шт.) сразу отключают все системы. Происходит разрыв подачи напряжения.

Высоковольтный предохранитель защищает:

  • при попадании металлических элементов на тарелку;
  • при функционировании вхолостую.

Вторичными элементами микроволновки являются:

  • лампа гриля и подсветки;
  • двигатель для вращения тарелки;
  • двигатель вентилятора.

Все они соединены последовательно, поэтому выход из строя одного ведет за собой остановку работы остальных элементов. Благодаря этому немного упрощается ремонт.

Неисправности и их устранение

К сожалению, нельзя привести универсальную инструкцию для всех производителей. Ведь, например, ремонт микроволновки Самсунг в некоторых аспектах будет отличаться от ремонта микроволновки LG. А принцип ремонта микроволновок Панасоник может быть третьим. Мы приведем максимально адаптированные условия и характерные поломки для всех производителей, предлагая пути решения проблемы своими руками:

  • Не включается. Причина может крыться в срабатывании плавкого предохранителя. Для устранения проблемы потребуется замена элемента, однако сначала нужна его проверка, как и контроль работоспособности трансформатора.
  • Не греет, часы функционируют. Причина может состоять в не срабатывании выключателя дверцы, ремонт которого потребуется. Лучше, конечно, произвести замену.
  • Происходит периодическое выключение и включение через некоторое время. Возможно, закрыты вентиляционные отверстия или сломано реле срабатывания вентилятора или он сам. Для устранения проблемы потребуется ремонт одного из указанных элементов или замена.
  • Слышан запах гари, видны искры. Загрязнилась слюдяная прокладка, замена которой и потребуется.
  • Плохо греет. Магнетрон мог потерять эмиссию или наблюдается пониженное сетевое напряжение. Возможно, потребуется замена магнетрона. Есть также вариант отремонтировать своими руками, для чего потребуется увеличить число витков.
  • Дисплей не все демонстрирует, есть пятна. Произошло повреждение экрана. Если при этом не функционирует и микроволновка, тогда может быть поломка процессора. Для устранения потребуется замена.
  • Не функционирует сенсорная панель. Есть повреждение токопроводящих дорожек. Потребуется замена.
  • Вращение тарелки происходит рывками. Либо проблемы с двигателем, либо есть загрязнения канавок роликов. Соответственно, потребуется замена мотора или прочистка канавок.
  • Устройство не греет, хотя тарелка вращается и горит свет. Возможные причины: поломка магнетрона, нарушение в цепи, существенное снижения сетевого напряжения.
    Нужно обзвонить цепь, выполнить монтаж стабилизатора или заменить генератор.
  • Не работают кнопки. Выполняется их проверка, пропайка или замена.
  • Постоянно работает, не выключается. Сломано реле подачи напряжения.

Выводы

Как видим, часть проблем с микроволновками вполне под силу устранить самостоятельно. Важно только руководствоваться инструкцией и здравым смыслом, внимательно смотреть фото. А если остались еще вопросы, тогда можно посмотреть, как делается ремонт микроволновки на видео.

Это интересно:

Ремонт микроволновки LG своими руками

Поломка микроволновой печи — серьезная проблема для тех, кто привык рационально использовать свое время. Достать блюдо из холодильника и поставить в СВЧ-печь легче простого. Но вот вы достаете завтрак после разогрева, а он полностью холодный. После такого открытия хочется немедленно восстановить работу техники.

Ремонт микроволновки LG можно выполнить своими руками. Как это сделать, мы подробно расскажем в статье.

Неисправности микроволновой печи LG

Чтобы разобраться в причинах поломки, важно понимать устройство микроволновой печи. Смотрите картинку ниже:

Принцип работы прибора прост. Пользователь включает СВЧ-печь в розетку, напряжение подается на обмотки трансформатора. Там сила напряжения удваивается для быстрого нагрева. Магнетрон создает излучение, которое воздействует на пищу и «прогревает» ее изнутри.

Для защиты электроники в конструкции предусмотрены предохранители, защитное реле фазы и питания.

Самыми распространенными поломками микроволновок «Элджи» являются:

  • Искрение во время работы
    . Причина — в нарушении эмали, повреждении защиты магнетрона. Дальнейшая эксплуатация техники запрещена, это опасно для здоровья.
  • Шум и гул. Неполадки с охлаждающим вентилятором либо трансформатором.
  • Проблемы с запуском. Если техника не включается, проверяется сетевой кабель, датчик температуры, дверной замок и микропереключатель.
  • Длительный нагрев. Время работы превышает заданное. Вероятно, магнетрон вскоре выйдет из строя.
  • Блокировка поддона. В нормальном состоянии поддон вращается, чтобы пища равномерно прогревалась. Когда вращения не происходит, стоит проверить двигатель или его контакты с поддоном.
  • Сбои в управлении. Выход из строя платы управления либо западание кнопок. Подробно о ремонте сенсорной панели вы узнаете в статье «Не работают кнопки на микроволновке».
  • Отсутствие нагрева. Проводится диагностика магнетрона, предохранителей обмоток, защитного реле. Иногда к проблеме приводят скачки напряжения в сети.

Разобравшись с основными поломками, можно приступать к ремонту.

Как выполнить ремонт СВЧ-печи LG

Чтобы вычислить причину неполадки, необходимо демонтировать кожух прибора. Конечно, есть и явные признаки неисправности, например, искрение. Но вам нужно понять, почему оно возникает.

Перед началом любых работ отключите микроволновку от сети. Учтите, что самостоятельный разбор техники приведет к потере гарантии.

Откройте дверцу устройства. Осмотрите внутреннее состояние камеры, нет ли повреждений эмали, подгаров.

Для диагностики работы магнетрона выполните разборку:

  • Возьмите крестовую отвертку или шуруповерт.
  • Выкрутите шесть винтов, которые крепят кожух прибора.

  • Отцепите защелки, с помощью которых крепятся внутренние детали.

Если вы обнаружили подгорание в районе магнетрона, это может быть связано с волноводом. Случается, что после длительной эксплуатации он нагревается и замыкает на корпус. Почему так происходит:

  1. Входное напряжение превышает норму (при скачках в сети).
  2. Неисправен трансформатор.
  3. СВЧ-печь эксплуатировалась неправильно.

Как проверить магнетрон:

  • Демонтируйте устройство. Для этого отсоедините клемму и выкрутите четыре винта.
  • Приложите щупы мультиметра к контактам магнетрона.

  • Если сопротивление на экране показывает ноль, значит, причина в коротком замыкании.
  • Неисправная деталь заменяется новым элементом.

Шум и гул. Устранить неполадку поможет осмотр вентилятора и трансформатора. Убедитесь, что задняя часть техники нормально вентилируется, отодвиньте ее от стены.

Для диагностики трансформатора также используется мультиметр. Необходимо измерить сопротивление на первичной и вторичной обмотках.

  • Отключите контакты от обмоток.
  • Приложите щупы к разъему или контакту обмотки.

  • Если одна из обмоток показывает ноль, это следствие короткого замыкания (КЗ).
  • В таком случае заменяется весь трансформатор.

Микроволновая печь не включается. Проверьте напряжение в розетке. Подключите к ней другой прибор. Если он работает, осмотрите сетевой кабель. Он не должен быть перегнутым, оплавленным. Если видны повреждения, кабель нужно заменить.

Убедитесь, что дверца камеры плотно закрывается. Сломанный замок или микропереключатель приводит к тому, что плата управления не дает сигнала к включению. Потому что при открытой дверце выполнение нагрева небезопасно. При неисправности устанавливается новый механизм.

Поддон не вращается. Также требуется разборка и осмотр проводки от двигателя до поддона. Подтяните контакты и соединения. При поломке двигателя требуется замена узла.

Теперь вы знаете, как самостоятельно провести ремонт СВЧ-печи LG. Придерживайтесь наших рекомендаций и не забывайте соблюдать технику безопасности.

Ремонт микроволновки своими руками

Ремонт микроволновой печи своими руками можно произвести при наличии элементарных знаний о её устройстве и принципе работы. В статье разберём устройства простейшей модели печи СВЧ, в которой есть гриль и поворотный стол.

Начнём разговор об устройстве микроволновки с её видимых на первый взгляд деталей. Когда вы своими руками возьмётесь отремонтировать микроволновку и снимите верхнюю крышку, то обязательно предварительно отключите питание. Вы сразу увидите трансформатор с плавким предохранителем на нём и рядом в корпусе из керамики высоковольтный предохранитель. Возле трансформатора будет находится блок удвоителя, состоящий из диода и толстого конденсатора. Всё вместе это составляет цепь питания магнетрона СВЧ.

Очень опасно трогать конденсатор своими руками сразу после открытия крышки, так как он долгое время держит заряд и может поразить вас электрическим током.

Принцип работы цепи питания микроволновой печи СВЧ

Питающее напряжение 220v сначала поступает через плавкий предохранитель на первичную обмотку трансформатора. Первым делом визуально проверяем целостность предохранителя. Если он почернел или в стеклянном корпусе виден разъединённый волосок, то требуется замена. Первичная обмотка трансформатора расположена снизу и визуально её можно посмотреть и измерить входящее напряжение на её выводах.

Возле первичной обмотки можно увидеть ещё несколько витков провода, это вторичная обмотка подогрева катода. Она даёт напряжение ~6,3v, необходимое для нормальной работы катода. Выше расположена вторичная обмотка трансформатора, которая выдаёт около 2kv напряжения, поступающих на удвоитель. Высоковольтная обмотка трансформатора хорошо изолирована несколькими слоями изоляции.

Удвоитель представляет собой конденсатор с параллельно подключенным диодом. Он удваивает входящее напряжение 2kv до 4kv, которые поступают на катод магнетрона микроволновой печи СВЧ. Катод предварительно нагревается переменным напряжением ~6,3v, поступающих с вторичной обмотки подогрева катода. Анод магнетрона подключен к земле.

Магнетрон управляется реле и таймером времени по заданным параметрам на передней панели микроволновки. Параметры работы микроволновой печи СВЧ задаются программатором. Программатор снабжён шестерёночной или зубчатой передачей, отвечающей за регулировку хода часов. Чем дольше промежутки работы магнетрона, тем больше выделяется мощности на приготовление блюд. Соответственно, чем дольше промежутки отдыха, тем меньшую мощность вырабатывает магнетрон.

В новых моделях микроволновых печей применяется инверторное управление мощностью генератора СВЧ. При этом цикличностью работы и отдыха магнетрона заведует датчик измерения температуры. По его сигналу увеличивается или уменьшается частота следования импульсов. Для высокой температуры импульсы идут очень часто, затрачивается больше мощности и выделяется большее количество энергии на приготовление пищи. Для меньшей температуры их цикличность уменьшается, что позволяет гибко контролировать весь процесс.

Аппаратура защиты

Защитные реле микроволновой печи отвечают за одновременное отключение всех систем при открывании дверцы во время работы магнетрона. Два защитных реле при этом разрывают подачу напряжения по фазе и по нулю. К тому же одно из них в обязательном порядке контролирует исправную работу второго элемента защиты. Есть еще третье реле защиты, размыкающее контакты питания при открытой дверце печи СВЧ и не включенной кнопке запуска процесса разогрева.

Предохранитель высоковольтный перегорает, обеспечивая защиту генератора СВЧ от аварийных ситуаций:

  • работы в холостую;
  • попадания металлических предметов на поддон.

Вторичные механизмы микроволновой печи:

  • двигатель вентилятора;
  • двигатель поддона;
  • лампа подсветки;
  • лампы гриля.

Так как все вторичные элементы соединены последовательно, при неисправности одного из них — не работает ничего, кроме магнетрона и пускового реле.

Это значительно упрощает ремонт своими руками микроволновой печи.

Основные неисправности и ремонт

Перечисленный список неисправностей микроволновых печей не является исчерпывающим, он лишь отражает наиболее часто встречающиеся поломки. Все перечисленные неисправности вы можете починить своими руками.

ПроблемаВозможные причиныРешение
Микроволновка не включаетсяСработал плавкий предохранитель питания, только заменаПосле замены предохранителя проверка исправности трансформатора и предохранительного диода трансформатора
Часы работают, микроволновая печь не греетНе срабатывает миниатюрный выключатель дверцыРемонт или замена
Микроволновая печь периодически выключается и включается с интервалом в несколько минутНеисправность вентилятора охлаждения, реле включения вентилятора, закрыты вентиляционные отверстияНебольшой ремонт или замена
При работе видны искры и слышен запах гариПробой слюдяной прокладки в следствии загрязненияЗамена
Микроволновка плохо греетпониженное напряжение в сети или потеря эмиссии магнетрона. Применение стабилизатора напряженияРемонт своими руками путём увеличение числа витков или замена магнетрона
ЖК дисплей отображает не все сегменты, блики и пятнаПовреждён экран или процессор. Если не работает ещё и микроволновка, то точно процессорЗамена
Сенсорная панель перестала работатьПовреждены токопроводящие дорожкиРемонт своими руками путём наложения проводов или замена
Поддон вращается рывкамиЗагрязнены канавки роликов, неисправность двигателяРемонт своими руками путём очистки канавки роликов, замена двигателя
Свет горит, поддон вращается, микроволновка не греетСильное падение напряжения в сети, поломка в цепи питания трансформатора, сломан магнетронУстановка стабилизатора напряжения, ремонт путём прозвона тестером цепи питания трансформатора, устранение неполадок, замена генератора СВЧ
Не включаются кнопки на панели управленияРемонт своими руками путём проверки тестером, пропайки контактов или замена кнопок
При работе микроволновой печи слышен гулВышел из строя вентилятор, диод удвоителя или трансформаторЗамена
Микроволновка работает, не отключаясьНеисправно реле подачи напряжения ( залипание контактов)Отключите питание, замените. Может быть также проблема в процессоре или цепи управления реле. Самостоятельный ремонт путём проверки омметром, если цепи в порядке, замена модуля процессора

Своими руками можно починить микроволновую печь СВЧ, но можно правильно её эксплуатировать и этим значительно увеличить срок безупречной службы.
