Выключатель подключение света: Подключение выключателя света с одной, двумя, тремя клавишами

Как правильно подключить выключатель света ⋆ Электрик Дома

Содержание

1. Варианты подключения
2. Одноклавишный прибор
3. Двухклавишный прибор
4. Проходной прибор на 2 точки
5. Проходной прибор на 2 клавиши
6. Заключение

Выключатель света представляет собой достаточно простое механическое устройство, с помощью которого осуществляется управление светом. Установить устройство можно самостоятельно без особых проблем – достаточно иметь под рукой необходимые инструменты и нужные познания в области домашней электрики. Помните о своей безопасности при выполнении работ – всегда отключайте питание электросети 220 Вольт перед тем, как начинаете работу с электропроводкой.

Также, перед началом работ по монтажу и подключению прибора необходимо приготовить набор двухжильных и трехжильных кабелей, распределительную коробку и изоляционную ленту.

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
3. Фазу переключателя соедините с фазой электрического щитка.
4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Если жилы кабеля от щитка не окрашены в различные цвета, определить фазу можно при помощи индикаторной отвертки. После проверки отключите подачу электричества и начинайте монтаж.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
2. Фазу электрощита подключите к общему контакту выключателя.
3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

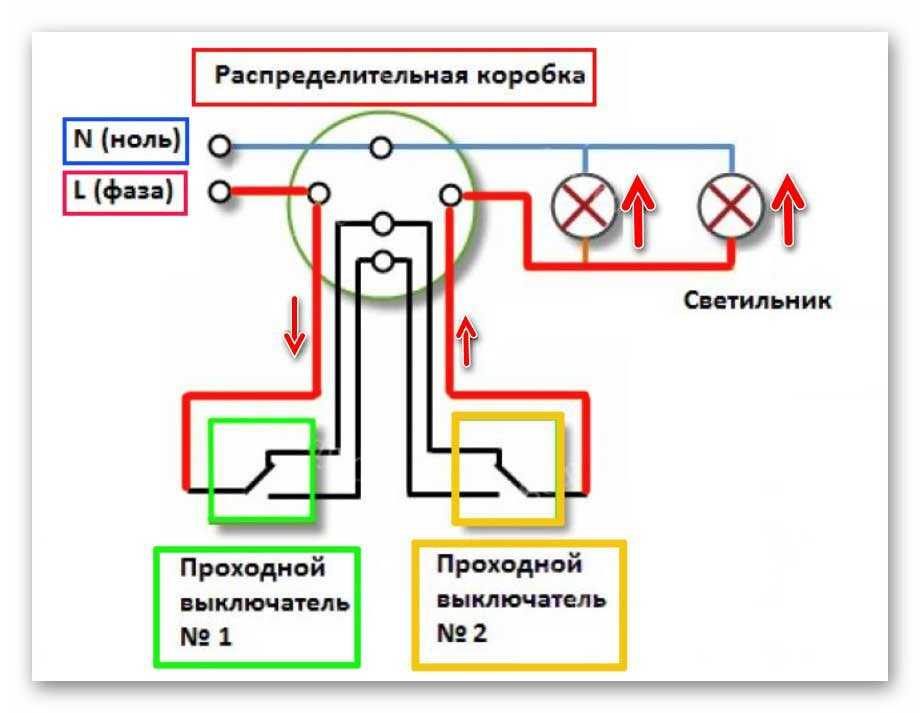

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Чтобы не запутаться в процессе монтажа и облегчить последующее обслуживание и замену в случае необходимости, используйте окрашенные или маркированные кабели.

Заключение

Не забывайте о соблюдении правил безопасности при установке приборов для управления светом, указанных ниже:

• Разводите проводку так, чтобы при нажатии клавиш происходил разрыв фазы, а не нуля.
• Работайте только после полного отключения электрического питания.
• Даже если вы уверены, где ноль, а где фаза, не поленитесь проверить статус проводов при помощи индикаторной отвертки.
• Все соединения формируйте в пределах распределительной коробки – это не только обеспечит электробезопасность, но и облегчит процесс выявления неисправностей.

Весь процесс монтажа при правильно подходе на займет более получаса, при этом вы сможете сэкономить на услугах мастера. Пользуйтесь приведенными в статье инструкциями, тогда установка не вызовет у вас никаких проблем!

Как подключить вентилятор в ванной к выключателю: схемы подключения

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Содержание

• Преимущества установки вентилятора
• Что необходимо для установки принудительной вытяжки
• Варианты подключения вытяжки
• Установка вентилятора в вентиляционный канал
• Монтаж выключателя для вытяжки
• Соединение проводов в распределительной коробке

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

• при включении вытяжки одновременно с освещением;
• при использовании отдельного выключателя для вытяжки;
• при использовании двухклавишного выключателя;
• при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
4. Вторая выходная клемма используется для подключения прибора освещения ванной.



При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения.

Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Интеллектуальный выключатель света Kasa Wi-Fi, 3-позиционный комплект

Интеллектуальный выключатель света Kasa Wi-Fi, 3-позиционный

(HS210)

Интеллектуальный выключатель света Kasa Wi-Fi, 3-позиционный комплект

(HS210KIT)

Управляйте освещением своей лестницы, гостиной или коридора более разумно с помощью трехпозиционного выключателя света Kasa Smart.

ПОДДЕРЖКА

Особенности

• Умный 3-позиционный переключатель

  Замените традиционные 3-позиционные выключатели, обычно используемые в жилых комнатах, на лестницах и в коридорах, на что-то более умное от Kasa Smart.

• Easy Install

  Не нужно разбираться в сложной проводке, просто следуйте пошаговому процессу проводки в приложении Kasa Smart для пошаговой установки 3-позиционного выключателя света.

• Голосовое управление

  С любым Alexa или Google Assistant вы можете использовать простые голосовые команды для управления освещением в коридоре или гостиной, которые подключены к 3-позиционному переключателю Kasa Smart.

• Grouping

  Используйте Grouping, чтобы объединить ваш интеллектуальный 3-позиционный выключатель света с другими устройствами Kasa Smart для беспрепятственного управления одним касанием на вашем смартфоне.

• Управление из любого места

  Используйте приложение Kasa Smart, чтобы удаленно включать и выключать свет, устанавливать расписание и время со своего смартфона.

• Концентратор не требуется

  Умный переключатель света Wi-Fi Kasa, 3-полосный, работает с защищенной беспроводной сетью 2,4 ГГц без необходимости использования отдельного концентратора.

• Режим отсутствия

  Настройте интеллектуальный переключатель освещения на включение и выключение подключенного освещения через случайные промежутки времени, чтобы создать впечатление, что вы дома, даже когда вас нет дома.

Умный 3-позиционный выключатель

Замените традиционные 3-позиционные выключатели, обычно используемые в жилых комнатах, на лестницах и в коридорах, более интеллектуальным 3-позиционным выключателем освещения. Включите свет в гостиной, пока вы еще на работе, или попросите вашего любимого голосового помощника включить свет в коридоре, чтобы вы ни во что не врезались.

Easy Install

Не нужно разбираться в сложной проводке, просто следуйте пошаговым инструкциям по установке в приложении Kasa Smart. Ваш Kasa Smart Wi-Fi Light Switch, 3-Way поставляется с этикетками, лицевой панелью и необходимым оборудованием для вашего удобства.

Концентратор не требуется

Выключатель света работает с защищенной беспроводной сетью 2,4 ГГц без необходимости использования отдельного концентратора. Все, что вам нужно, это ваш смартфон, приложение Kasa Smart и соединение Wi-Fi, чтобы начать управлять своей вилкой из любого места.

Достаточно одного нажатия

Используйте функцию группировки в приложении Kasa Smart, чтобы объединить свои устройства для единого управления одним касанием на смартфоне. Объедините лампочки, вилки и выключатели в гостиной вместе, чтобы их было проще включить, когда вы вернетесь домой.

Технические характеристики +

Сеть

Протокол

IEEE 802.11b/g/n

Беспроводной тип

2,4 ГГц, 1T1R

Общие требования

Android 5.0 или выше, IOS 10 или выше

General

Certific

RoHS, FCC, IC, UL

Окружающая среда

Рабочая температура: 0 ºC ~ 40 ºC (32°F ~ 104°F)

Рабочая влажность: 5%~90%RH, без конденсации

В Х Ш Х Г )

с панелью 5.06*3,33*1,74 дюйма (128,65*84,65*44,21 мм)

без панели 4.13*1,71*1,74 дюйма (105*43,5*44,21 мм)

Materia

PC

Кнопки

на Materia

PC

на Materia

PC

/Выключатель, перезапуск, сброс

Вес

424G

Размеры упаковки

3,54 x 2,44x 5,35 дюйма (90 x 62 x 136 мм)

Рабочий статус

Входное напряжение

100 — 120VAC, 50/. 60 Гц

Выходное напряжение

100–120 В~

Максимальная нагрузка

15 А общего назначения, 600 Вт Лампа накаливания/светодиод/КЛЛ

Что включено

• (1) Интеллектуальный выключатель света, 3-позиционный смарт-выключатель

• (1) Настенная пластина

• (2) Проволочные гайки

• (1) Краткое руководство

Лучшие интеллектуальные выключатели и диммеры 2022 года

Лучший выбор

Интеллектуальные системы управления освещением

обеспечивают удобство, безопасность, роскошь и изысканность.

Автор: Майкл Браун0172

Роб Шульц / IDG

Нет более элегантного решения для интеллектуального освещения, чем интеллектуальные выключатели и диммеры, встроенные в стены. Конечно, вы можете вкрутить умные лампочки в свои светильники или воткнуть пару ламп в умные штепсельные вилки и на этом закончить, но если рассматриваемый светильник управляется тупым выключателем, вы никогда не сможете управлять этим умным устройством. лампа, если переключатель находится в выключенном положении.

Хотя их установка может быть сложной задачей — наймите электрика, если вам неудобно делать это самостоятельно — после установки интеллектуальный выключатель света позволяет включать и выключать свет по расписанию с помощью приложения для смартфона, и — при установке аксессуаров — в ответ на голосовые команды, движение или даже ваше местоположение (при условии, что у вас есть смартфон).

Вот наш лучший выбор интеллектуальных диммеров, а также руководство по функциям и терминологии, с которыми вы столкнетесь при покупке одного из них.

Обновлено 7 ноября 2022 г. со ссылкой на наш обзор умного диммера Lutron Diva, который теперь является нашим лучшим выбором в этой категории.

Лучший умный диммер — Lutron Diva Smart Dimmer (и его экосистема Caséta)

Pros

• Часть надежной экосистемы умного дома Lutron Caséta
• Широкая совместимость с другими интеллектуальными продуктами и системами
• Не зависит от нулевого провода

Минусы

• У вас должен быть подключен смарт-концентратор Caséta от Lutron к вашей домашней сети
.
• Неуверенная позиция Лутрона в отношении Материи

Экосистема Lutron Caséta, частью которой является Diva Smart Dimmer, гораздо менее открыта, чем три другие большие платформы интеллектуального освещения: Wi-Fi, Z-Wave и Zigbee, и мы еще не узнали, что именно планы Lutron в отношении нового стандарта умного дома Matter (хотя Lutron является членом Альянса стандартов подключения, который определил Matter). Но, по большому счету, мы не считаем, что это причина избегать интеллектуальных осветительных приборов Lutron. Caséta настолько включает сторонние продукты для умного дома — Amazon Alexa, Apple HomeKit, Google Assistant, IFTTT, Samsung SmartThings и даже динамики Sonos — что нет особых причин для беспокойства о том, что покупатели окажутся на отключенном острове. Diva Smart Dimmer сам по себе является отличным продуктом, и мы настоятельно рекомендуем его.

Прочитайте наш полный Обзор умного диммера Lutron Diva

Лучший интеллектуальный диммер по бюджетной цене — Kasa Smart Wi-Fi Dimmer Switch, активируемый движением (модель ES20M)

Pros

• Бесконечно настраиваемые параметры обнаружения движения
• Конструкция проводки упрощает установку
• Привлекательный эстетичный дизайн

Минусы

• Требуется нулевой провод
• Приложение Kasa нуждается в модернизации
• Диапазон обнаружения движения немного слаб

Интеллектуальный диммер Wi-Fi Kasa от TP-Link, активируемый движением, дает вам полный контроль над тем, как работают его функции обнаружения движения и света. Зачем тянуться к выключателю, если он может включать свет, когда вы приближаетесь? И диммер TP-Link имеет удивительно низкую цену — на момент нашего обзора он продавался за 30 долларов (на 10 долларов меньше, чем его прейскурантная цена в 40 долларов). Его удивительно легко установить, но для него требуется нейтральный провод, который не будет работать для некоторых домовладельцев.

Прочитайте наш полный Обзор Kasa Smart Wi-Fi Dimmer Switch, активируемый движением (модель ES20M)

Лучший интеллектуальный переключатель/диммер Wi-Fi — GE Cync Dimmer + Motion Smart Switch

Pros

• Датчик движения отлично работает
• Очень легко настроить
• Может управлять интеллектуальными лампочками Cync, даже если они не подключены к коммутатору
.
• Доступен в версии, не требующей нейтрального провода

Минусы

• Уродливый промышленный дизайн
• Настройки обнаружения движения не всегда интуитивно понятны
• Дороговато для этой категории

Это не самый красивый диммер на рынке, но диммер Cync + переключатель датчика движения от GE Lighting, безусловно, обладает всеми функциями. И если у вас есть интеллектуальные лампочки Cync от GE Lighting, переключатель также может управлять ими, даже если они не подключены к диммеру. Будучи устройством Wi-Fi, этот диммер не требует наличия концентратора умного дома или любого другого моста к вашей домашней сети. Встроенный датчик движения может включить свет, когда в комнате кто-то есть, а датчик внешней освещенности предотвратит это, если дневного света достаточно и дополнительный свет не нужен. Теперь также доступна 3-проводная версия этого продукта, для которой не требуется нейтральный провод 9.0003

Прочитайте наш полный Обзор GE Cync Dimmer + Motion Smart Switch

Лучший умный выключатель/диммер Zigbee — Jasco Enbrighten Zigbee In-Wall Smart Dimmer

Pros

• Технология SimpleWire эффективно упрощает установку
• Тонкий профиль может помочь некоторым пользователям с управлением пространством в электрической коробке
.
• Плавная установка и отсутствие проблем в работе

Минусы

• Требуется нулевой провод
• Руководство пользователя Broadsheet заставит ваши глаза остекленеть более
• Зависит от стороннего концентратора умного дома с радио Zigbee

Если вы выбрали Zigbee в качестве предпочтительного протокола для интеллектуального освещения — и это, безусловно, неплохо, если у вас есть концентратор SmartThings, Amazon Echo со встроенным концентратором для умного дома и т. п. — позвольте нам порекомендовать Jasco Enbrighten Zigbee In-Wall Smart Dimmer. Он не только имеет узкую конструкцию, которую несложно вставить обратно в коробку при установке, но и обладает достаточным встроенным интеллектом, чтобы отличить линейный провод от нагрузочного провода, поэтому вам не нужно беспокоиться о том, чтобы их перепутать. если вы делаете работу для себя. Этот интеллектуальный диммер также доступен по цене

Прочитайте наш полный Обзор Jasco Enbrighten Zigbee In-Wall Smart Dimmer

Лучший смарт-выключатель/диммер Z-Wave — Leviton Decora Z-Wave Plus (модель DZ6HD)

Pros

• Leviton обеспечивает лучшую в своем классе надежность
• Технология Z-Wave широко поддерживается как профессиональными, так и самодельными концентраторами для умного дома, такими как
.
• Z-Wave — это зрелая и надежная технология самовосстанавливающейся ячеистой сети 9.0022

Минусы

• Требуется Z-Wave-совместимый концентратор умного дома
• Требуется нулевой провод
• По состоянию на октябрь 2022 г. не было объявлено ни о каких мостах Z-Wave-to-Matter

Сбор этой сводки новостей выявил дыру в нашем редакционном освещении. У меня были переключатели и диммеры Decora Smart Z-Wave от Leviton (наряду с переключателями Z-Wave других марок), установленные в умном доме, который я построил в 2007 году, но мы никогда официально не проверяли их. Тем не менее, элементы управления освещением Z-Wave от Leviton — одни из моих любимых; так что пока у TechHive нет официально рассмотрел продукт Leviton, у меня есть большой личный опыт работы с ним, и я настоятельно рекомендую его. Тем не менее, если Matter удастся стать стандартом умного дома де-факто, вам понадобится мост Z-Wave-to-Matter, а ни один из них еще не анонсирован.

Самый сложный интеллектуальный переключатель/диммер — Brilliant Control

Pros

• Сенсорный экран и встроенная камера обеспечивают невероятную гибкость
• Алекса на борту; плюс отличные сторонние интеграции, включая Ring и Apple HomeKit
• Впечатляющее качество сборки

Минусы

• Чертовски сложно настроить нормально (по крайней мере у меня дома)
• Очень дорого: 399 долларов за панель с одним переключателем, 449 долларов за панель с 2 переключателями, 499 долларов за панель с 3 переключателями
.

Brilliant была одной из первых компаний, интегрировавших сенсорную панель с интеллектуальным переключателем, и у этого интеллектуального диммера в рукаве есть несколько очень крутых трюков, начиная от возможности потоковой передачи видео с камеры дверного звонка и заканчивая управлением мультирумом Sonos. аудио система. Совсем недавно Brilliant объявила о совместимости с домашними системами безопасности Resideo Lynx и Vista, что позволяет пользователям этих систем включать и выключать свою систему безопасности с устройства Brilliant или из мобильного приложения Brilliant.

Прочитайте наш полный Обзор Brilliant Control

Лучший многофункциональный смарт-выключатель/диммер — умный голосовой диммер Leviton Decora с Amazon Alexa (модель DWVAA)

Pros

• Alexa без следов, оголенного шнура питания или настенной бородавки
• Концентратор умного дома не требуется
• Множество возможностей для управления освещением и интеграции с другими устройствами умного дома

Минусы

• Зависит от Wi-Fi, поэтому диапазон может быть проблемой
• Работает только в сетях 2,4 ГГц
• Не поддерживает режим шепота Alexa
• Тонкий динамик, который не может быть сопряжен с динамиком Bluetooth
.
• Нет поддержки HomeKit или Google Assistant

Сколько функций можно втиснуть в одноклавишный выключатель света? Leviton втиснул Wi-Fi-радио, диммер и целый смарт-динамик, совместимый с Amazon Alexa, в свой Wi-Fi-диммер Decora Smart Voice с Alexa. Да, Ecobee проделал аналогичный трюк ранее, но с выключателем, а не с диммером. У Левитона также есть более глубокий каталог  другие компоненты Wi-Fi — переключатели, диммеры, контроллеры потолочных вентиляторов, многокнопочные контроллеры и многое другое. Пользователи Apple HomeKit и Google Home должны искать в другом месте.

Прочитайте наш полный Обзор интеллектуального голосового диммера Leviton Decora с Amazon Alexa (модель DWVAA)

Вам нужно будет принять множество решений, прежде чем выбрать, какие интеллектуальные выключатели установить в вашем доме, и на ваш выбор будет влиять все, начиная от типа проводки. в ваших стенах к тому, какой вариант системы умного дома у вас есть сейчас или вы планируете установить позже. Вот что вам нужно знать примерно в том порядке, в котором вам нужно будет решить.

Требование к нейтральному проводу : Подавляющее большинство интеллектуальных выключателей и диммеров требуют наличия нейтрального провода — в дополнение к линии (питание от панели автоматического выключателя), нагрузке (питание к управляемому свету) и провода заземления — в электрощите внутри стены. У умных переключателей есть радиоприемники, которые должны быть постоянно запитаны, и нейтральный провод обычно обеспечивает этот ток. Хотя во всех домах есть нейтральные провода, во многих старых домах нейтральный провод отсутствует в каждой коробке. Если вы не уверены, есть ли нейтральный провод в том месте, где вы хотите установить интеллектуальный переключатель, у нас есть инструкция, которая поможет вам в этом разобраться. если вы , не имеет нейтрального провода, интеллектуальный диммер Lutron Caséta и диммер GE Cync (версия с 3 проводами) являются одними из немногих, для которых , а не требуют его.

Большинство умных выключателей зависят от наличия нейтрального провода для подачи энергии на их радиоприемники, но во многих домах, построенных до 1980-х годов, нейтральный провод отсутствует в каждой коробке. GE Cync и Lutron Caséta — одни из немногих интеллектуальных коммутаторов, которые не зависят от нейтрального провода.

Однополюсный или многополюсный : Если свет, которым вы хотите управлять, подключен только к одному выключателю, вам необходимо заменить его однополюсным интеллектуальным выключателем. Если эту нагрузку контролируют более одного выключателя — например, переключатели на противоположных сторонах комнаты, — то вам необходимо заменить его многополюсным интеллектуальным выключателем. Обычно это означает, что вы будете и необходимо купить сопутствующий переключатель или переключатели для другого конца цепи. Из этого правила есть несколько исключений, поэтому перед установкой проверьте документацию, прилагаемую к любому интеллектуальному коммутатору, который вы решите купить.

Протокол управления : вы, несомненно, захотите управлять своим интеллектуальным освещением с помощью смартфона или планшета, и большинство людей также захотят включать и выключать свет с помощью голосовых команд, передаваемых через интеллектуальный динамик, например Amazon Echo или дом Google. Но для этого приобретаемый вами интеллектуальный коммутатор должен каким-то образом подключаться к вашей домашней сети (что объясняет, почему интеллектуальные коммутаторы Bluetooth не могут общаться с интеллектуальными колонками).

Некоторые интеллектуальные коммутаторы подключаются напрямую к вашей сети Wi-Fi, в то время как другим требуется мост к вашему маршрутизатору. Если вы инвестировали в систему умного дома — Samsung SmartThings, Hubitat Elevation, Vivint Smart Home или любую другую экосистему — вам нужно убедиться, что приобретаемый вами умный коммутатор совместим с ней. Это наиболее распространенные протоколы связи, с которыми вы столкнетесь.

Bluetooth Этот тип интеллектуального переключателя управляется напрямую с помощью приложения на вашем смартфоне или планшете. Интеллектуальное освещение Bluetooth просто, потому что вам не нужен концентратор или подключение к домашней сети. Эта изоляция также делает его безопасным, потому что вы должны находиться в пределах 30 футов от коммутатора, чтобы выполнить сопряжение с ним. С другой стороны, авторизованные пользователи и должны находиться в пределах 30 футов от переключателя Bluetooth, чтобы управлять им, и вы не можете управлять переключателем, когда находитесь вдали от дома (хотя большинством переключателей Bluetooth можно управлять в соответствии с заранее запрограммированным расписанием). Другое серьезное ограничение Bluetooth-переключателей заключается в том, что ими нельзя управлять с помощью интеллектуальных динамиков или концентраторов умного дома, которые обычно используют один из других беспроводных протоколов, описанных здесь.

Lutron Clear Connect Это собственный беспроводной протокол, используемый устройствами умного дома Lutron Caséta Wireless, включая переключатели, диммеры, контроллеры потолочных вентиляторов, датчики присутствия, моторизованные шторы и пульты дистанционного управления с батарейным питанием. Вы также можете управлять ограниченным количеством сторонних устройств с помощью приложения Lutron — от термостатов до динамиков Wi-Fi — и включать их в «сцены умного дома». Clear Connect работает независимо от вашей сети Wi-Fi, но для его использования вы должны подключить Lutron Smart Bridge к маршрутизатору. Вы можете управлять устройствами Lutron Caséta через приложение Lutron, используя голосовые команды для интеллектуальных динамиков, а также с мобильных устройств в любом месте, где есть широкополосный доступ. Некоторые системы умного дома, в том числе Samsung SmartThings, также могут включать в себя продукты для умного дома Lutron.

Wi-Fi Это относительно недавняя тенденция в области интеллектуальных коммутаторов, вероятно, потому, что Wi-Fi не всегда был лучшим средством для подключения дома к сети. Однако маршрутизаторы Mesh Wi-Fi прошли долгий путь, чтобы решить эту проблему. Привлекательность интеллектуальных коммутаторов Wi-Fi заключается в том, что им не требуется концентратор или мост для подключения к вашему маршрутизатору. После установки ими можно управлять с помощью умных динамиков, собственного приложения производителя и многих систем умного дома (проверьте совместимость перед покупкой).

Z-Wave Это технология беспроводной ячеистой сети, в которой каждый узел в сети также является повторителем, который может пересылать команды на другие устройства Z-Wave поблизости. Он работает в нелицензируемом радиочастотном диапазоне от 800 до 900 МГц (в частности, 908,42 МГц в Северной Америке). Его низкое энергопотребление означает, что его можно включать в устройства с батарейным питанием, которые нельзя подключить непосредственно к электрической цепи, включая датчики открытия дверей/окон, интеллектуальные замки, детекторы утечки воды и датчики движения в дополнение к интеллектуальным диммерам и переключателям. Вам понадобится концентратор для умного дома, например Samsung SmartThings, который будет выступать в качестве моста к вашей сети Wi-Fi. Z-Wave поддерживается множеством разработчиков продуктов для умного дома, включая Leviton, Jasco, Aeotec и других.

Zigbee Эта технология беспроводной ячеистой сети очень похожа на Z-Wave, но работает в нелицензируемом радиочастотном диапазоне 2,4 ГГц (так же, как однодиапазонный Wi-Fi). Как и Z-Wave, Zigbee имеет более низкое энергопотребление и может быть встроен как в устройства с питанием от батареи, так и в устройства с питанием от сети, от датчиков до интеллектуальных переключателей. И, как и в случае с Z-Wave, вам понадобится концентратор умного дома или какой-либо другой мост для подключения устройств Zigbee к вашей домашней сети. Это может быть что-то простое, например, Amazon Echo Plus со встроенным радио Zigbee, или это может быть концентратор Samsung SmartThings, который имеет встроенные радиомодули Zigbee и Z-Wave.

Как вы можете видеть на этом рисунке, для установки Aurora на выключатель не нужно снимать защитную пластину, она работает только с тумблером.

Мост Philips Hue от Signify — еще одно решение, но, как правило, оно ограничивается поддержкой умных ламп Philips Hue и аксессуаров. Zigbee широко поддерживается производителями интеллектуальных диммеров, включая Jasco, Sinopé и Sengled. Lutron также производит оригинальное устройство Zigbee для умных лампочек Philips Hue — Lutron Aurora, — которое присоединяется к старомодному тумблерному выключателю и не только предотвращает выключение переключателя (мгновенно делает умную лампочку Philips Hue немой), но и беспроводное управление всеми лампочками концентратора, подключенными к этому переключателю, в комплекте с поворотной ручкой для затемнения и увеличения яркости этих ламп, а также для их включения или выключения.

Механизм переключения : Поскольку большинство людей управляют интеллектуальными выключателями и диммерами с помощью голосовых команд, они вскоре обнаруживают, что редко физически взаимодействуют с устройствами в своих стенах. Но вы захотите рассмотреть тип механизма, который использует интеллектуальный переключатель, хотя бы для того, чтобы его эстетика соответствовала остальной части вашего дома. Это наиболее распространенные типы, с которыми вы столкнетесь.

Относительно немногие производители производят интеллектуальные переключатели, которые выглядят как старомодные тумблеры такого типа.

• Клавиша (также известная как «лопатка») Этот тип переключателя имеет широкую пластиковую панель, которая качается вперед и назад при нажатии для включения и выключения управляемой нагрузки (одна сторона переключателя поднимается, когда нажимается другая). Эти современно выглядящие выключатели крепятся к стене и очень просты в эксплуатации. Поскольку команда, подаваемая по радиоканалу, отменяет любое физическое состояние, в котором находится переключатель, интеллектуальные кулисные переключатели обычно физически не переключаются, поэтому не возникает путаницы, когда вы видите горящую лампочку, когда переключатель якобы находится в положении «выключено». Интеллектуальный диммер может иметь дополнительный элемент управления — вертикальный ползунок или горизонтальный переключатель — для регулировки яркости
• Тумблер Тумблер работает при перемещении рычага вверх и вниз (перемещение рычага вверх включает управляемый свет, а нажатие вниз выключает его). Эти типы выключателей, как правило, выглядят более старомодно, чем тумблеры, но вы можете найти их умные версии, если хотите что-то похожее на другие выключатели, которые есть у вас на стене. Как и умные кулисные переключатели, они, как правило, не полностью меняют внешний вид при включении или выключении.
• Сенсорный экран Высококачественные интеллектуальные выключатели и диммеры оснащены сенсорными поверхностями. Сенсорные интеллектуальные переключатели и диммеры, как правило, изготовленные из стекла, обычно подсвечиваются одним или несколькими светодиодами, которые могут быть нескольких цветов. Сенсорная чувствительность может быть такой же простой, как прикосновение, чтобы включить переключатель, и повторное прикосновение, чтобы выключить его, или они могут быть столь же сложными, как отображение пользовательского интерфейса, который поддерживает проведение пальцев для вызова различных сцен освещения или элементов управления. Излишне говорить, что такие умные выключатели и диммеры стоят значительно дороже, чем простые пластиковые устройства.

Сенсорная панель Brilliant позволяет вам видеть и разговаривать с человеком у вашей двери, когда посетитель активирует дверной видеозвонок.

Соединения проводки : Интеллектуальные выключатели и диммеры, как правило, больше, чем их простые аналоги, поэтому вам следует подумать, как новый переключатель поместится в существующую электрическую коробку. Это особенно важно, если вы устанавливаете несколько интеллектуальных коммутаторов рядом друг с другом в одной коробке. Помните, что вам придется иметь дело как минимум с четырьмя проводами — линией, нагрузкой, нейтралью и землей, а также с дорожным проводом, если вы имеете дело с многополюсной цепью. Может быть сложно засунуть все эти провода и новый переключатель обратно в коробку. Это наиболее распространенные типы электрических соединений, с которыми вы столкнетесь в интеллектуальных коммутаторах.

• Удары в спину Это отверстия в задней части переключателя, в которые вы будете проталкивать («втыкать») соответствующие сплошные медные провода, выходящие из стены.
• Пигтейлы Некоторые переключатели имеют короткие электрические провода, выходящие из задней части переключателя, которые вы прикрепите к проводам, выходящим из стены, с помощью проволочных гаек для их фиксации. Как правило, это самый простой метод, но если переключатель находится глубоко, может возникнуть проблема с упаковкой дополнительных проводов и гаек для проводов в коробку достаточно плотно, чтобы переключатель устанавливался заподлицо со стеной. Это может быть особенно сложно, если в коробке есть другие устройства.
• Клеммы С этим типом выключателя вы наматываете провода, выходящие из стены, на плоские винты по бокам выключателя, а затем затягиваете винты. Этот метод представляет собой меньшую проблему, когда дело доходит до вставки проводов и переключателя обратно в коробку, но провода могут быть жесткими, и вам нужно быть осторожным, чтобы зачищенный провод не соприкасался с зачищенными проводами. подключен к соседним переключателям в коробке.

Пигтейлы и гайки — один из распространенных способов подключения интеллектуального переключателя к существующей проводке в стене.

Автор: Майкл Браун, исполнительный редактор

Майкл является ведущим редактором TechHive с более чем 30-летним опытом работы в технологической отрасли, уделяя особое внимание умному дому, домашнему аудио и домашнему кинотеатру. В 2007 году он построил свой собственный умный дом и использовал его в качестве реальной испытательной лаборатории для обзоров продуктов.
