База знаний Testo | Влажность | Физические принципы

Практические знания

об измеряемых параметрах

1. На Главную
2. База знаний Testo | Влажность | Физические принципы

Атмосферный воздух всегда содержит некоторое количество водяного пара. Его концентрация меняется в зависимости от времени и расположения и называется влажностью воздуха (или просто влажностью). Воздух, как любая другая субстанция, имеет ограниченную способность поглощать воду. Предел этой способности называется насыщением.

Ниже границы насыщения влажный воздух неотличим невооруженным глазом от сухого воздуха. Выше границы насыщения избыточная вода становится видна в виде мельчайших водяных капель (конденсата) – образуется туман.

Способность воздуха поглощать влагу

Способность воздуха поглощать влагу зависит от его температуры. Чем теплее воздух, тем больше влаги он может поглотить.

Мы можем представить себе губку, поглощающая способность которой зависит от температуры. При 0 °C губка может впитать 4,8 г воды (что соответствует 100 % влажности). Если воды больше, чем 4,8 г, с губки начинает стекать вода. Если губка впитала 2,4 г воды, это соответствует 50 % относительной влажности при 0 °C.

При 20 °C губка может впитать 17,3 г воды (так что 17,3 г воды соответствуют 100 % относительной влажности). Тогда если губка впитала 2,4 г воды при 20 °C, это соответствует примерно 14 % относительной влажности.

Обратите внимание:

Если температура падает, относительная влажность повышается (при том же содержании воды)!

Абсолютная влажность воздуха h5>

Абсолютная влажность (f_abs) рассчитывается как отношение массы воды, содержащейся в воздухе, к объему данного воздуха. Абсолютная влажность обычно выражается в г/м³.

Относительная влажность воздуха h5>

Относительная влажность – это отношение текущей фактической влажности воздуха к максимально возможной абсолютной влажности. Относительная влажность выражается в процентах.

Максимальная влажность воздуха и температура точки росы h4>

Максимальная влажность воздуха

Это максимально возможная абсолютная влажность воздуха при определенной температуре (fmax). Она достигается, когда парциальное давление водяного пара в воздухе равно упругости насыщенного пара в воде при соответствующей температуре. В этом состоянии относительная влажность равна 100 %.

Если максимальная влажность превышена, избыточный водяной пар выделяется в виде конденсата (формируются капли воды). Насыщенная влажность абсолютная и измеряется в г/м³.

Температура точки росы

Температура точки росы – температура, при которой текущее содержание водяного пара в воздухе находится на максимально возможном уровне (влажность воздуха 100 %). Это означает, что давление водяного пара при этом равно упругости насыщенного пара. Таким образом, температура точки росы зависит от текущей температуры.

Температуру точки росы можно вывести из температуры воздуха и относительной влажности, а относительную влажность – из температуры воздуха и температуры точки росы. Кроме того, из этих параметров можно рассчитать абсолютную влажность воздуха.

Информация

В природе конденсирующийся водяной пар выступает на поверхности твердых предметов в виде росы. Люди при низкой и средней активности чувствуют себя наиболее комфортно в диапазоне примерно

от 30 % до 65 % относительной влажности воздуха.

Узнайте подробнее о приборах Testo для измерения влажности

Основные физические величины, применяемые в кондиционировании

Поскольку системы кондиционирования воздействуют на воздух, очень важно знать его состав и прочие параметры. Воздух состоит водяного пара и из сухой части (кислород, азот и другие газы). Но для систем отопления и кондиционирования важны и такие параметры воздуха как температура (Т), атмосферное давление (В) и содержание влаги (D), а также давление сухого воздуха (Pg), относительная влажность (Ф), плотность воздуха (Р), энтальпия (Н), содержание примесей.

Основные понятия и определения

Температура

Это термин, отражающий насколько вещество или тело нагрето или охлаждено. Чаще всего температура измеряется в градусах Кельвина (термодинамическая или абсолютная температура), а также в градусах Цельсия.
1.Шкала Цельсия (°С): температура кипения воды равна 100 градусам, а температура замерзания — 0 градусов.
2.Шкала Кельвина (К): за абсолютный нуль этой шкалы взята температура, когда прекращается тепловое движение частиц. По шкале Кельвина температура кипения равна 373,15 К, а температура замерзания — 273,15 К.
Чтобы пересчитать температуру в шкалу Кельвина из шкалы Цельсия нужно воспользоваться такой формулой: T (температура по шкале Кельвина) = t + 273,15.

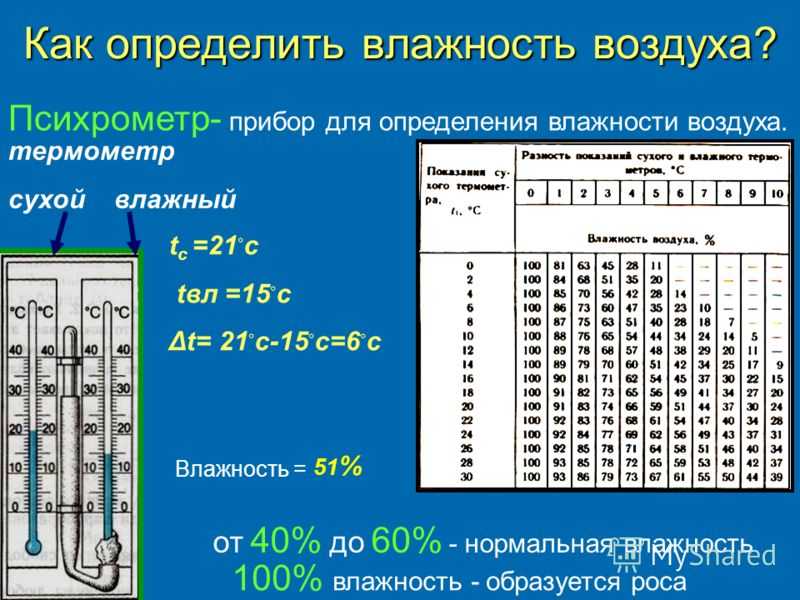

На практике температура измеряется двумя видами термометров: термометром со смоченным шариком и с сухим.

Если относительная влажность воздуха меньше 100% (то есть воздух не представляется водяным паром), то мокрый и сухой термометры будут демонстрировать совершенно различную температуру. По сухому термометру температура будет выше, чем по мокрому. И разница температур будет больше при меньшей относительной влажности воздуха.

Влажность

1.Содержание влаги (d), которое выражается в г/кг и является количеством пара в килограмме сухого воздуха.
2.Абсолютная влажность измеряется в кг/куб. м и отображает сколько пара в кубометре воздуха.
3.Относительная влажность (Ф) — это отношение максимально возможного содержания влаги при данной температуре и давлении к ее фактическому содержанию. Если Ф=0, значит, в воздухе нет водяного пара и абсолютно сухой. Ф=100% соответствует влажному пару. Для людей комфортная влажность равна примерно 50-70%.

Количество теплоты

Это энергия, которая передается веществу или телу в результате его теплообмена с внешней средой. Единица измерения — джоуль (Дж).
Мощность обогрева или охлаждения — это количественная характеристика способности охладить или нагреть тела. Обозначается в ваттах (Вт), а 1000 Вт равна киловатту (кВт). Мощность также зависит от времени, за которое передается теплота. Например, если мощность вашего обогревателя 3000 Вт, то это значит, что он отдает 3000 Дж теплоты за одну секунду.

Единицы измерений физических величин

СИ — международная система единиц измерения в настоящее время признана как основная система единиц в физике (в том числе и холодильной технике и кондиционировании). Ее основные единицы: метр (длина), секунда (время), килограмм (масса), кельвин (температура), ампер (сила тока), кандела (сила света) и моль (количество вещества).

В кондиционировании также используется много производных величин, таких как удельная теплоемкость. Она равна количеству тепла, которое, чтобы увеличить температуру тела на 1К, надо подвести к единице его массы. Удельная теплоемкость измеряется в Дж/(кг * К).

В зарубежной технической литературе часто используются и внесистемные единицы измерения.

Что такое влажность и как ее измерить?

Влажность — это концентрация влаги в воздухе, и независимо от того, в какой отрасли или бизнесе вы работаете, проблемы, связанные с нежелательной влажностью, могут отрицательно сказаться на производительности вашего производства и бизнесе. В этом сообщении блога мы подробно рассмотрим, как измеряется влажность и ее важность для владельцев бизнеса.

Как вы измеряете влажность?

Влажность можно измерить двумя способами:

1. Абсолютная влажность – это количество влаги, присутствующее в определенном объеме воздуха, обычно измеряемое в г/кг.
2. Относительная влажность (RH)  – это соотношение между фактическим количеством присутствующей влаги и максимальным ее содержанием в воздухе. Это всегда измеряется в процентах.

Теплый воздух может нести больше влаги, чем холодный. Чем теплее воздух, тем выше относительная влажность (ОВ), поскольку теплый воздух содержит больше энергии для испарения воды в пар и последующего сохранения ее в виде пара.

Говоря о влажности, также важно учитывать точку росы. Точка росы наступает, когда относительная влажность достигает 100% и воздух не может больше удерживать водяной пар, в этот момент пар начинает конденсироваться.

Диаграмма Молье является полезным инструментом для понимания связи между температурой воздуха и содержанием влаги в термодинамической системе и является основным элементом нашей повседневной работы в Cotes.



расчет относительной влажности

Диаграмма Молье описывает, как воздух меняет состояние в зависимости от того, насколько он холодный или теплый. Чтобы оптимизировать производственные процессы и коммерческие операции вашего бизнеса, важно понимать взаимосвязь между влажностью, температурой и содержанием влаги. Зная температуру и влажность, можно рассчитать относительную влажность в помещении. Зная это, вы можете отслеживать и настраивать оптимальные условия.

Легенда гласит, что диаграмма Молье была впервые вдохновлена ​​Ричардом Молье, профессором прикладной физики и механики и пионером экспериментальных исследований в области термодинамики в конце 19 века.го века в Германии, был в кафе и услышал об убийстве в соседней деревне. У него была идея, что он может раскрыть дело, разработав диаграмму с термодинамическими подозреваемыми. [Конечно, создание фактической диаграммы Молье заняло гораздо больше времени — годы исследования термодинамических свойств различных сред и нанесения этих величин на диаграммы и диаграммы.]

В конце концов родилась диаграмма Молье — диаграмма обеспечивает графическое представление отношения между физическими условиями и соответствующими изменениями в системе: их можно связать, нанеся линии на диаграмму и выяснив, что представляют их пересечения.

Загрузите диаграмму Молье здесь.



ЧТО ВАШИ ПРОБЛЕМЫ С ВЛАЖНОСТЬЮ?

Вы видите или испытываете:
