Витая пара относится к кабельным системам со своей структурой, применяется для передачи информации в сетях телекоммуникаций. Подключение к устройствам сети производится разъемом 8Р8С. Рассмотрим технические данные витой пары, учитываемые при образовании вычислительных сетей.
Большая популярность использования витой пары вызвана тем, что она совмещается с разными типами оборудования, проста в установке, имеет низкую стоимость для образования сети. Опрессовка производится специальными клещами для обжима.
Скручивание проводов производят с определенной целью. Переплетение проводов с определенным шагом плетения образует пару проводов, с помощью которых качество связи улучшается. Помехи от электромагнитных волн оказывают равномерное влияние на провода в паре, снижают взаимные наводки во время передачи сигналов, внешних факторов во время работы.
Витая пара имеет различные технические данные. Это зависит от категории.
Он состоит из множества медных проводников, образующих пару. Проводники могут быть в изоляции из поливинилхлорида, либо полипропилена. Кабели повышенного качества оснащены тефлоновой изоляцией, либо полиэтилена. Такая изоляция дает гарантию малых диэлектрических потерь, защищает проводники от повышенного нагрева. Проводники могут быть из одной или нескольких жил, составляющих пучок.Чтобы было удобно разделывать кабель, в оболочке предусмотрена капроновая нить для разрыва. Наружная оболочка изготавливается из поливинилхлорида, а также огнестойких полимеров.
У нас в стране витая пара маркируется:
нг(A) — HF; нг(B) — HF; нг(C) — HF; нг(D) — HF;
В скобках обозначена категория пожарной безопасности. Кабель LAN применяют во внутренних установках, зданиях, общественных местах, многофункциональных зданиях.
Наружная оболочка изготовлена из гидрофобного полиэтилена. Его наносят поверх ПВХ оболочки. Пустую область в кабеле заполняют гидрофобным гелием, а также могут оснастить бронированием специальной лентой.
Применением разных цветов выполняют идентификацию и назначение оболочки кабеля. Черный цвет показывает, что кабель защищен от сырости, стойкость к горению имеет оранжевый кабель. Сетевой кабель светло-серый используют внутри офисов, жилых домов.
ТипыКабели связи бывают многожильными и одножильными, а также, с экранированной оболочкой и без экрана.
Витая пара с одинарной жилой используется для проведения линии в стене, не подключается непосредственно к устройствам. К кабелю подключают оборудование оконечного вида, например, розетку (терминирование). Такой кабель имеет легко переламывающиеся жилы.
Витая пара с несколькими жилами применяется для коммутации цифровых устройств. Такой кабель подходит для изгибов, у него тонкие жилы. Многожильный кабель обладает значительным сигналом затухания, поэтому его наибольшая длина не должна быть больше 100 м.
Типы экранирования:
- UТР – без экрана.
- FТР – экран из фольги.
- SТР – экран каждой пары и общая сетка.
- S/FТР – экран из фольги для пар и наружный экран.
- U/SТР – общего экрана нет, каждая пара с экраном.
- SF/UТР – два наружных экрана.
Категории витых пар делятся на категории по принципу интервала частоты пропускания сигнала. Это достигается числом витков. Чем выше частота пропускания и число витков, тем выше категория.
Одна из оптимальных категорий — Cat.5e. Зачастую применяется для 4-х парного UTP-кабеля. Идеальное соотношение цена/качество/широта применения сделали эту витую пару популярнейшим кабелем среди IT-инженеров. Выпускают все крупнейшие производители. Имеются варианты: для внешней и внутренней прокладки, одножильные и многожильные, как правило, AWG24-AWG25, в бухте (катушке) 305 метров.
Особенности использования витой парыЗа последнее время в науке произошел большой прогресс, но многие изобретения были сделаны еще в 19 веке.
Сегодня витая пара используется широко:- Передача данных видеосигнала.
- Локальные сети.
- Телефонные линии.
- Передача электронных сигналов.
Если сравнивать коаксиальный шнур и витую пару, то лучшей защитой потока данных от помех обладает витая пара, ввиду ее структурных особенностей. Это особенно заметно на расстоянии около 2 километров. Сигнал получается четким и чистым, особенно, если использован заземленный провод с экраном. Такой провод актуален в местах с большим электромагнитным излучением.
Линия может одновременно передавать несколько сигналов: звук, видео, телеметрические данные. Есть одно ограничение: число пар в кабеле. Чтобы не было влияния этих пар друг на друга в кабеле, шаги скрутки делают разными. Чем точнее будет балансировка, тем негативное воздействие пар друг на друга будет ниже.
Расходы на установку и подключение локальной сети компьютеров или видеонаблюдения с разными мониторами и камерами снижаются, так как требуется меньшая длина кабеля.
Если витая пара прокладывается на расстояние более двух километров, то частота сигнала заметно затухает. Поэтому сетевой кабель чаще применяется в коротких сетях. Лучше выбирать кабель из медных жил, а не из омедненной стали.
Разберемся, как обжимать витую пару, необходимую для соединения компьютеров между собой в локальной сети, либо подключение телевизора к хабу, либо другого медиа устройства.
У нас есть кабель, коннекторы и обжимные клещи, необходимые для обжатия самой витой пары. Рассмотрим, как обжимаются два разных коннектора. Один двухкомпонентный, другой однокомпонентный. Двухкомпонентный коннектор состоит из двух частей, имеет дополнительную вставку, которая якобы позволяет облегчить сборку проводов в коннекторе. Однокомпонентный коннектор не имеет никаких вставок.
Витая пара имеет четыре витые пары из восьми проводников. Это означает, что имеется восемь проводов, разделенных по цветам. Из них каждые два провода скручены между собой, тем самым они образуют витую пару.
Для домашней сети подойдет кабель категории 5Е. Он предназначен для прокладки внутри помещений. Существует более дешевый вариант кабеля, где вместо восьми проводников всего четыре провода. То есть, в кабеле имеется всего две витые пары.
Существует много схем обжатия коннекторов локальной сети. Один стандарт — прямого соединения, второй – кросс соединение.
Прямое соединение используется для соединения компьютер – хаб, и подключения других устройств к хабу. Второе используется для соединения двух компьютеров, либо для подключения компьютера к хабу. Рекомендуется обжимать кабель по второму варианту. Если соедините компьютер с хабом, то этим же кабелем можете соединить и два компьютера. Вам не придется пережимать кабель, который был обжат первым вариантом.
На рисунке видно, что некоторые провода перекрещиваются. Это означает, что на одном коннекторе идет нумерация одна, на втором коннекторе будет нумерация этих же проводов совсем другая.

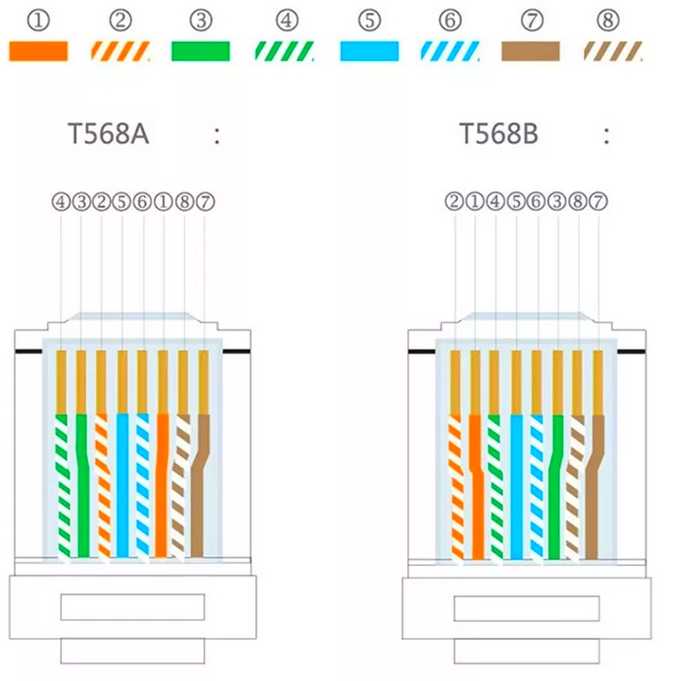

Существуют стандарты обжатия проводов по цветам.
Для передачи данных используется всего лишь четыре провода. Это 1, 2, 3, и 6 проводники. Они и есть самые главные провода. Они перекрещиваются следующим образом: первый – третий, второй – шестой. Остальные провода идут параллельно.
Рассмотрим, как коннектор по второй схеме. Для начала мы должны обрезать конец провода с помощью клещей. Для этого в них есть специальный нож.
Срезаем и получаем ровный край кабеля. Далее вставляем в специальную прорезь кабель и снимаем по кругу изоляцию. В кабеле есть специальная капроновая нить, предназначенная для его прочности при растяжении.
Расправляем провода, и раскручиваем пары, выпрямляем проводники. Распределяем их по цветам, как было показано на рисунке. Разравниваем их, чтобы они плотно прилегали друг к другу.
Еще раз проверяем расположение по цветам. Теперь берем обжимные клещи и ножом, который в них имеется, отрезаем проводники длиной 1,5 см от края внешней изоляции.
После обрезки имеется ровный аккуратный край.
Теперь берем коннектор. Если коннектор повернуть к себе, то первый контакт будет располагаться справа, а восьмой слева. Теперь вставляем проводники в коннектор. Одновременно прижимаем их к плоскости гребенки и к нижней стенке коннектора.
Там имеются специальные направляющие, для каждого провода свой направляющий канал. Вставляем до конца. Каждый проводок должен блестеть. Это говорит о том, что он уперся в пластиковый корпус и вставлен до конца.
Теперь нужно зажать коннектор при помощи клещей. Вставляем коннектор в специальный паз клещей и зажимаем.
Тем самым зажимается гребенка контактов на проводах, а с другой стороны происходит зажатие изоляции. Это правильно обжатый коннектор RJ-45, все сделано правильно. Теперь снять его практически невозможно.
Обжим двухсоставного коннектораТеперь рассмотрим, как обжимается двухсоставной коннектор. Также чистим изоляцию, расправляем провода, выпрямляем их. Если капроновая нить, находящаяся в изоляции, мешает, то ее можно обрезать.
Первый провод должен быть не бело-оранжевый, а бело-зеленый. Все цвета проводов набираются по вышеприведенной схеме. Все операции те же, только другие цвета. Еще разница состоит в том, чтобы облегчить обжатие контактов, имеется пластиковая вставка. У нее есть небольшой уступчик, который мы располагаем вверх. Обрезаем ровно провода, вставляем провода в эту вставку.
Особенность этого коннектора в том, что возникают сложности со вставлением проводов во вставку. Но удобно тем, что она держит провод, сохраняет порядок и нумерацию проводов. Теперь еще раз обрезаем провода, делаем ровный край на расстоянии 5 мм от вставки.
Теперь также одеваем коннектор, только уже прижимать пластик не нужно.
Вставляем провода со вставкой до конца. Теперь вставляем коннектор с проводами в обжимные клещи и также зажимаем.
Наш коннектор обжат. Мы получили небольшой патч-корд для соединения двух компьютеров, либо подключения компьютера к хабу.
Похожие темы:
- Коаксиальный кабель. Типы и маркировка. Как выбрать и подключение
- Слаботочные кабели. Виды и маркировка. Устройство и особенности
- Акустический кабель. Виды и устройство. Как выбрать и применение
- RJ-45 RJ-11 розетки и коннекторы. Устройство и применение. Работа
- Как обжать кабель витая пара. Обжим инструментом и без него
Типы и маркировка. Как выбрать и подключениеКак обжать витую пару. Схема
В наши дни в кругах IT специалистов вряд ли остались те, кто не знает, как обжимать витую пару, но, судя по статистике поисковых систем, запросы на подобие «обжим витой пары» пользуются огромным спросом (десятки тысяч ежемесячно). Это значит, что вопрос этот остается актуальным. Большинство людей не знают как обжать витую пару, либо забывают правильный порядок проводов-терморегуляторов.

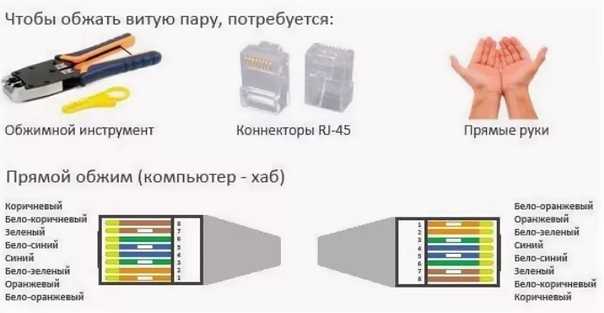

На изображении выше проиллюстрированы 2 варианта обжимки витой пары: прямой и кроссовый. Обычно нужна прямая обжимка. Это тот случай, когда идет соединение коммутатора с сетевой картой Вашего компьютера.
Чтобы запомнить последовательность проводов витой пары, существует несколько простейших правил:
- провода одного цвета и полосатые идут по очереди
- начинать нужно с провода, который имеет бело-оранжевые цвета
- в середине располагается синяя пара
- исключительно все пары должны быть рядом, кроме зеленой
Эту последовательность нужно просто запомнить и попрактиковать на деле. После 1-2 раз правильного обжима последовательность уложится в Вашей голове, и далее Вы уже будете все делать на автоматизме. Итак, еще раз:
- Оранжевая пара,
- Зеленый провод,
- Синяя пара
- Бело-зеленый провод
- Коричневая пара.
Каким образом обжимают кабель «витая пара»?
Для того, чтобы обжать витую пару, Вам будут нужны специальные клещи для обжимки (их часто называют просто — обжимка).
В них есть специальный разъем RJ45, чтобы сжимать каждый пин.
Сначала нужно снять защитную оболочу кабеля с помощью тех же клещей — «обжимки»: у нее есть специальные два лезвия у основания. Далее нужно слегка прижать клещи и потянуть вверх — в результате этих действий оболочка снимается. Должно остаться около одного-полтора сантиметра чистого открытого кабеля.
Далее нужно разделить витую пару сначала на 4, потом на 8 и попробовать расположить проводах в указанном выше порядке. Здесь важно, чтобы эти провода были по максимуму прямыми и располагались близко друг к другу, потому что они могут перепутаться во время вставки в разъем. Далее нужно вставить провода в джек RJ45. Обычно первый раз ничего не получается, и все провода будут путаться и залезать не на свое место. Здесь нужно набраться терпения. При постоянной практике Ваши навыки и ловкость будут совершенствоваться и будет получаться намного лучше.
Когда полностью все провода витой пары стали на свои места в коннекторе, нужно вставить его в слот RJ-45 в обжимке (обжимных клещах) и сильно прижать до упора.
Поздравляем! Вы обжали свою первую витую пару
Кстати, купить витую пару, обжимной инструмент, коннеторы RJ-45 и все аксессуары и комплектующие Вы можете в нашем интернет-магазине ua.setevoe.com.ua
Что такое кабель с неэкранированной витой парой (UTP) – Fosco Connect
:: Что такое кабель UTP?
UTP означает кабель с неэкранированной витой парой. Кабель UTP представляет собой медный кабель сопротивлением 100 Ом, состоящий из 2–1800 неэкранированных витых пар, окруженных внешней оболочкой.
У них нет металлического щита. Это делает кабель небольшим в диаметре, но не защищенным от электрических помех. Скручивание помогает повысить его устойчивость к электрическим помехам и электромагнитным помехам.
(Вы можете получить у нас соединительный кабель UTP Cat 5e и Cat 6)
Для горизонтальных кабелей количество пар обычно составляет 4 пары, как показано ниже.
Для магистральных кабелей количество пар обычно увеличивается на 25, поскольку многопарные кабели UTP состоят из 25-парной группы. Образец магистрального кабеля UTP показан ниже.
:: Размер проводника медного кабеля UTP
Медный проводник как горизонтального, так и магистрального кабеля UTP имеет размер 22 AWG или 24 AWG. 24 AWG является наиболее распространенным размером, но в кабелях с более высокими характеристиками, таких как UTP категории 6, используются более крупные медные провода 23 AWG.
:: Кабель UTP с одножильной и многожильной жилой
1) Кабель UTP с одножильной жилой
Кабель UTP с одножильной жилой Изображение
, сплошной проводящий медный провод в качестве проводника.
Помимо того, что они физически прочнее и с ними легче работать, эти более крупные провода обладают превосходными электрическими характеристиками, которые остаются стабильными в более широком диапазоне частот.
Одножильные кабели имеют более низкое сопротивление постоянному току и меньшую восприимчивость к высокочастотным воздействиям только из-за их большего диаметра. Эти свойства позволяют кабелям с одножильными проводниками поддерживать более длительные интервалы передачи и более высокие скорости передачи данных, чем их аналоги с многожильными кабелями.
Кабели UTP, используемые как для горизонтальных, так и для магистральных сетей, обычно представляют собой кабели с одножильными жилами.
2) Многожильный кабель UTP
Кабель UTP с многожильным проводником Изображение
Кабели UTP с многожильным проводником обычно используются в качестве соединительных кабелей на рабочих местах или в телекоммуникационных помещениях.
Это наиболее распространенные кабели категории, с которыми мы часто работаем напрямую.
Внутри витых пар многожильного кабеля каждая отдельная жила состоит из пучка проволочных жил меньшего сечения. Они устроены так, что несколько проводов (обычно 6 или 18) окружают один провод в центре жгута. Внешние провода спирально наматываются вокруг центрального провода посредством процесса, называемого скруткой. Скрученные провода вместе образуют один проводник с общим диаметром, примерно таким же, как у проводника в сплошном кабеле, но с гораздо меньшей площадью проводимости (исходя из меньших диаметров проводящих жил).
Скрутка жил служит для их защиты и придает многожильным кабелям гибкость.
:: Применение кабеля UTP
Кабели UTP в основном используются для сетей LAN. Их можно использовать для передачи голоса, низкоскоростных и высокоскоростных данных, аудиосистем и пейджинговых систем, а также систем автоматизации и управления зданиями. Кабель UTP можно использовать как в горизонтальной, так и в магистральной кабельной подсистеме.
:: Категории кабелей UTP и технические характеристики
Кабели UTP были изобретены для голосовых приложений. Голосовые кабели UTP необходимы только для передачи аналоговых сигналов, которые очень устойчивы и не подвержены искажению из-за электрических помех или электромагнитных помех. Однако, поскольку кабели UTP использовались для разных систем, требовались кабели UTP более высокого качества для поддержки систем передачи данных, использующих цифровую сигнализацию.
По мере развития приложений за эти годы были созданы различные категории или сорта кабелей UTP. Кабели UTP более высокой категории называются кабелями UTP для передачи данных, а кабели UTP более низкой категории называются кабелями UTP для передачи голоса.
В следующей таблице показаны кабели UTP различных категорий, их бизнес-приложения и соответствующие технические характеристики.
Примечание:
TIA/EIA-568 признает только кабели категории 3 или выше. Кабели категории 1 (Cat 1) и медные кабели категории 2 (Cat 2) для голосовой связи являются неправильным названием, вероятно, принятым теми, кто предположил, что TIA установила «Категории» для всех типов кабелей, первоначально определенных Anixter International, дистрибьютором, в оценки под названием «Уровни».
Кабель категории 1 использовался ранее. Обычно он используется для голосовых сетей, которые передают только примеры телефонов с голосовым трафиком.
Anixter Level 2 (Cat 2) — кабель UTP, способный передавать данные со скоростью до 4 Мбит/с. Это первый кабель, который может передавать голос и данные со скоростью до 4 Мбит/с. Кабель Anixter уровня 2 часто использовался в сетях ARCnet и Token Ring со скоростью 4 Мбит / с. Он также используется в телефонных сетях, но больше не используется.
| Категория | Марка | Бизнес-приложение | Диапазон частот |
| Категория 1 | уровень голоса | только телефонные сети голосового класса; не для передачи данных | 750 кГц |
| Категория 2 | уровень голоса | Телефонные сети голосового класса, а также соединения IBM с простыми терминалами для мейнфреймов | 1 МГц |
| Категория 3 | класс данных | Телефонные сети голосового класса, 10 Мбит/с Ethernet, 4 Мбит/с Token Ring, 100BaseT4 Fast Ethernet и 100VG Any LAN | 16 МГц |
| Категория 4 | класс данных | 20 МГц | |
| Категория 5 | класс данных | Сети 100BastTX Fast Ethernet, SONET и OC-3 ATM | 100 МГц |
| Категория 5е | класс данных | Гигабитный (1000 Мбит/с) Ethernet | 100 МГц |
| Категория 6 | класс данных | Гигабитный (1000 Мбит/с) Ethernet | 250 МГц |
| Категория 6А | класс данных | Gigabit (1000 Мбит/с) и 10 Gigabit Ethernet | 500 МГц |
:: Цветовые коды кабеля UTP
1) Горизонтальный кабель UTP Цветовой код
Горизонтальный кабель UTP представляет собой четырехпарную конструкцию в соответствии с отраслевым стандартом кабельной разводки.
| Номер провода | Пара № | Цвет |
| 1 | 1 | белый/синий |
| 2 | 1 | синий |
| 3 | 2 | белый/оранжевый |
| 4 | 2 | оранжевый |
| 5 | 3 | белый/зеленый |
| 6 | 3 | зеленый |
| 7 | 4 | белый/коричневый |
| 8 | 4 | коричневый |
2) Цветовой код магистрального кабеля UTP
Магистральные кабели UTP представляют собой большие многопарные кабели.
Эти кабели состоят из 25-парных связок. Каждая группа связующих имеет индивидуальную цветовую кодировку, и каждая пара в группе связующих из 25 пар имеет индивидуальную цветовую кодировку.
(a) Группа связующего из 25 пар Цветовой код
Группа связующего из 25 пар организована в пять групп, по пять пар в каждой группе. Пять цветовых групп в переплете из 25 пар — это 9.0005
- Белый – пары с 1 по 5
- Красный – пары с 6 по 10
- Черный – пары с 11 по 15
- Желтый – пары с 16 по 20
- Фиолетовый – пары с 21 по 25
В каждой цветовой группе пять пар обозначаются кодом цвета группы и кодом цвета пары. Цветовой код пары для каждой из пяти пар с группой цветового кодирования:
- Синий — 1-я пара группы цветового кода .
- Оранжевый – 2-я пара группы цветового кода
- Зеленый – 3-я пара группы цветового кода
- Коричневый – 4-я пара группы цветового кода
- Шифер – 5-я пара группы цветового кода
Цветовой код группы связующих из 25 пар показан в следующей таблице.
| Номер провода | Номер пары | Цветовой код группы | Код цвета пары | Цвет |
| 1 | 1 | белый | синий | белая/синяя полоса |
| 2 | 1 | синяя/белая полоса | ||
| 3 | 2 | оранжевый | белая/оранжевая полоса | |
| 4 | 2 | оранжево-белая полоса | ||
| 5 | 3 | зеленый | белая/зеленая полоса | |
| 6 | 3 | зелено-белая полоса | ||
| 7 | 4 | коричневый | белая/коричневая полоса | |
| 8 | 4 | коричневая/белая полоса | ||
| 9 | 5 | шифер | белая/сланцевая полоса | |
| 10 | 5 | сланец/белая полоса | ||
| 11 | 6 | красный | синий | красная/синяя полоса |
| 12 | 6 | синяя/красная полоса | ||
| 13 | 7 | оранжевый | красная/оранжевая полоса | |
| 14 | 7 | оранжево-красная полоса | ||
| 15 | 8 | зеленый | красная/зеленая полоса | |
| 16 | 8 | зелено-красная полоса | ||
| 17 | 9 | коричневый | красная/коричневая полоса | |
| 18 | 9 | коричневая/красная полоса | ||
| 19 | 10 | шифер | красная/сланцевая полоса | |
| 20 | 10 | сланец/красная полоса | ||
| 21 | 11 | черный | синий | черная/синяя полоса |
| 22 | 11 | синяя/черная полоса | ||
| 23 | 12 | оранжевый | черная/оранжевая полоса | |
| 24 | 12 | оранжевая/черная полоса | ||
| 25 | 13 | зеленый | черная/зеленая полоса | |
| 26 | 13 | зеленая/черная полоса | ||
| 27 | 14 | коричневый | черная/коричневая полоса | |
| 28 | 14 | коричневая/черная полоса | ||
| 29 | 15 | шифер | черный/грифельная полоса | |
| 30 | 15 | сланец/черная полоса | ||
| 31 | 16 | желтый | синий | желто-синяя полоса |
| 32 | 16 | сине-желтая полоса | ||
| 33 | 17 | оранжевый | желто-оранжевая полоса | |
| 34 | 17 | оранжево-желтая полоса | ||
| 35 | 18 | зеленый | желто-зеленая полоса | |
| 36 | 18 | зелено-желтая полоса | ||
| 37 | 19 | коричневый | желто-коричневая полоса | |
| 38 | 19 | коричнево-желтая полоса | ||
| 39 | 20 | шифер | желтая/сланцевая полоса | |
| 40 | 20 | серый/желтая полоса | ||
| 41 | 21 | фиолетовый | синий | фиолетово-синяя полоса |
| 42 | 21 | синяя/фиолетовая полоса | ||
| 43 | 22 | оранжевый | фиолетово-оранжевая полоса | |
| 44 | 22 | оранжево-фиолетовая полоса | ||
| 45 | 23 | зеленый | фиолетово-зеленая полоса | |
| 46 | 23 | зелено-фиолетовая полоса | ||
| 47 | 24 | коричневый | фиолетовая/коричневая полоса | |
| 48 | 24 | коричневая/фиолетовая полоса | ||
| 49 | 25 | шифер | фиолетово-серая полоса | |
| 50 | 25 | серый/фиолетовая полоса |
Это ясно показано на следующем рисунке.
(b) Группы с более чем 25 парами
Многопарные кабели UTP, имеющие более 25 пар, организуют группы с 25 парами в группы с цветовой кодировкой с использованием одной и той же последовательности цветового кодирования. Это показано в следующей таблице.
| Количество пар | Группа связующего цвета |
| 1—25 | Бело-голубой |
| 26—50 | Бело-оранжевый |
| 51—75 | Бело-зеленый |
| 76—100 | Бело-коричневый |
| 101—125 | Белый — сланцевый |
| 126—150 | Красно-синий |
| 151—175 | Красно-оранжевый |
| 176—200 | Красно-зеленый |
| 201—225 | Красно-коричневый |
| 226—250 | Красный — Шифер |
| 251—275 | Черно-синий |
| 276—300 | Черно-оранжевый |
| 301—325 | Черно-зеленый |
| 326—350 | Черно-коричневый |
| 351—375 | Черный — сланцевый |
| 376—400 | Желто-синий |
:: Кабельные разъемы UTP
1) Гнездо и вилка RJ45
Четырехпарные горизонтальные кабели UTP заканчиваются 8-контактным модульным разъемом в рабочей зоне, как показано ниже.
Гнездо RJ45 представляет собой 8-проводное компактное модульное гнездо, используемое для оконцовки кабеля передачи данных UTP. Гнезда RJ45 спроектированы так, чтобы поддерживать определенные характеристики категории 5, 5e, 6 или 6A, и поэтому они должны соответствовать категории кабеля, к которому они подключаются.
:: Стандарты проводки 568A и 568B
Когда мы говорим о проводном соединении гнезда или коммутационной панели, мы ссылаемся на схему проводки 568A или 568B. Схемы проводки 568A и 568B определяют назначение пар контактов для оконцовки кабеля UTP. Эти назначения определяют распиновку или порядок соединений для проводов в восьмиконтактных модульных разъемах 8P8C вилки и розетки.
В кабеле UTP каждая пара представлена определенным цветом. Пара 1 — синяя, пара 2 — оранжевая, пара 3 — зеленая, а пара 4 — коричневая. В каждой паре один провод однотонный, а другой преимущественно белый с цветной полосой. При оконцевании кабеля UTP каждая пара соответствует определенному контакту на контактах IDC разъема или патч-панели.
В следующих таблицах показаны различия между схемами подключения 568A и 568B.
Обратите внимание, что единственная разница между 568A и 568B заключается в том, что пары 2 и 3 (оранжевая и зеленая) поменяны местами. В обеих конфигурациях контакты подключаются «напрямую», т. е. контакты с 1 по 8 на одном конце подключаются к контактам с 1 по 8 на другом конце.
Кабели, подключенные в соответствии с любой конфигурацией, можно использовать в одной и той же установке без особых проблем. Главное, с чем нужно быть осторожным, — это случайно не соединить концы одного и того же кабеля в соответствии с разными конфигурациями.
| Штифт | T568A Пара | Пара T568B | Провод | T568A Цвет | T568B Цвет | Контакты на лицевой стороне вилки (гнездо перевернуто) |
|---|---|---|---|---|---|---|
| 1 | 3 | 2 | наконечник | белая/зеленая полоса | белая/оранжевая полоса | |
| 2 | 3 | 2 | кольцо | зеленый твердый | оранжевый твердый | |
| 3 | 2 | 3 | наконечник | белая/оранжевая полоса | белая/зеленая полоса | |
| 4 | 1 | 1 | кольцо | синий сплошной | синий сплошной | |
| 5 | 1 | 1 | наконечник | белая/синяя полоса | белая/синяя полоса | |
| 6 | 2 | 3 | кольцо | оранжевый твердый | зеленый твердый | |
| 7 | 4 | 4 | наконечник | белая/коричневая полоса | белая/коричневая полоса | |
| 8 | 4 | 4 | кольцо | коричневый твердый | коричневый твердый |
25-парный цветовой код
25-парный цветовой код используется для идентификации отдельных проводников в телекоммуникационном кабеле с витой парой.
Цвета указаны на изоляции жил. Первый ( первичный ) цвет выбирается из одной группы из пяти цветов, а другой ( вторичный ) цвет из второй группы из пяти цветов, что дает 25 комбинаций двух цветов. Цвет кончика всегда ставится первым, и пары должны никогда не разделять .
| Основной: | Наконечник (+) | Белый | Красный | Черный | Желтый | |||||||||||||||||||||||||||||||||||||||
| Вторичный: | Кольцо (-) | Синий | Оранжевый | Зеленый | Коричневый | Шифер | Проволока B | |||
| ↓ Наконечники | Кольцевые проводники | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Синий | Оранжевый | Зеленый | Коричневый | Шифер | ||||||
| Белый | 1 | 2 4 | 3 3 915 | |||||||
| Красный | 6 | 7 | 8 | 9 | 10 | |||||
| Черный | 11 | 12 | 13 | 14 | 151 9018 Желтый 0091 | 16 | 17 | 18 | 19 | 20 |
| Фиолетовый | 21 | 22 | 23 | 24 | ||||||
