Вентиляция пола в бане своими руками

Содержание

Вентиляция в бане. Вентиляция в парилке и в помывочной своими руками
Вентиляция пола в бане и как сделать своими руками
Для чего нужна вентиляция пола в бане
Требования к вентиляции в парной
Устройство вентиляции в бане
Как будет действовать вентиляция под полом
Зачем нужна вытяжка в бане
Конструкция вытяжки в парилке
Как сделать вентиляцию в парной
- Вариант 1
- Вариант 2
Вентиляция пола в бане своими руками
- Вариант 3
- Вариант 4
- Вариант 5
- Вариант 6
Методика монтажа вытяжки
Вентиляция пола в бане и как сделать своими руками
Для чего нужна вентиляция пола в бане
Требования к вентиляции в парной
Устройство вентиляции в бане
Вентиляция в бане
Как будет действовать вентиляция под полом

Вентиляция в бане. Вентиляция в парилке и в помывочной своими руками

Вентиляция пола в бане и как сделать своими руками

Попариться в баньке (русской парной или финской сухой) всегда хорошо! Известное высказывание «С легким паром!» свидетельствует о том, что во время пребывания в парной происходит очищение организма от токсинов и шлаков, что способствует хорошей вентиляции легких, отличной работе сердца и вообще прекрасному настроению. Но только если помещение обустроено правильно и не вызывает дискомфорт у пребывающего в бане своими недоделками.

Одной из частых проблем в сауне или парной является отсутствие естественной вентиляции пола, сделать которую просто. В результате древесина находится в постоянном влажном состоянии, размещая на своих поверхностях грибок и плесень. Такой воздух в парном помещении из целебного превращается в болезнетворный. А если сюда включить еще и наличие углекислого газа, который образовался в результате пребывания нескольких человек на полках парилки. Сплошное членовредительство получается, а не оздоравливающие процедуры.

Поэтому если вы хотите обустроить собственную баню своими руками и наслаждаться ею с друзьями с пользой для организма, то прислушайтесь к рекомендациям специалистов и сделайте все грамотно.

Важно: согласно установленным стандартам вентилирование банного помещения должно осуществляться не менее 3-5 раз за один час. Поэтому сделать вентилирование важно.

Для чего нужна вентиляция пола в бане

Учитывая, что парная — это помещение с постоянным высоким уровнем влажности, то наличие естественной вентиляции пола здесь отвечает за следующие рабочие моменты бани:

Хороший обмен воздушных масс в помещении парной. То есть, пар в бане может смешиваться с кислородом, тем самым распределяя оптимальную температуру в комнате по всему её периметру.
Отличная вентиляция пола и помещения парной после принятия банных процедур. Помещение проветривается и достаточным образом насыщается свежим воздухом.
И самое главное — просушка всех деревянных поверхностей (включая пол), что препятствует появлению грибка. А это в свою очередь продлевает срок жизни всех деревянных покрытий в парилке. Кстати, это касается в первую очередь русской бани, которая подвергается усиленному воздействию влаги на все деревянные плоскости.

Требования к вентиляции в парной

В русской и финской бане система вентиляции пола должна способствовать поддержанию оптимальной температуры в парной и не снижать её уровень за счет притока воздушных масс.
Вентиляция пола в русской и финской баньках призвана обеспечивать правильное смешение воздушных масс.
К тому же система вентилирования должна легко отводить из помещения отработанный и насыщенный углекислым газом воздух, что можно сделать самостоятельно.

Чаще всего в русской бане применяют свободную кладку бревен в нижней части помещения для создания естественной вентиляции помещения и пола. То есть между брусьями оставляют небольшие щели, которые и играют роль натурального конвектора. К тому же именно в русской бане принято полностью проветривать и просушивать помещение путем распахивания дверей и оконца, расположенного на противоположной стене парной. Однако все это первобытнообщинная метода. Мы же научим вас, как сделать вентиляцию в бане быстро и качественно своими руками.

Устройство вентиляции в бане

За аксиому хорошей вентиляционной системы в парной мы принимаем вентиляцию в области пола в бане. Этот вариант считается самым правильным, поскольку воздушные массы будут осуществлять своё движение исключительно внизу помещения, что позволит избежать сквозняка, вредного для отдыхающих в парилке. К тому же вентиляция полов в парной будет способствовать скорому и беспрепятственному оттоку воды и хорошей просушки деревянного настила. Таким образом, исключается вероятность образования грибка и подгнивания досок.

Для того чтобы сделать вентиляцию полов в баньке своими руками, нужно еще на этапе строительства парной подвести к парилке сточную трубу, которая будет иметь уклон в сторону сливной ямы. Сам подпол в будущей парной необходимо залить цементной стяжкой, также под уклоном в сторону сточной трубы. А на стяжке сформировать тумбы из цементного раствора или кирпича. Они будут играть роль подпорок для лаг пола.

В фундаменте, непосредственно под будущим настилом пола своими руками формируем два вентиляционных отверстия, расположенных на противоположных стенах. Но не стоит обустраивать их непосредственно друг напротив друга. Угол движения воздушных масс под полом должен быть не прямым, а максимально витиеватым. Вентиляционные отверстия закрываем отдушинами с задвижками. Впоследствии скорость и поток вентилирования под полом бани можно будет регулировать в зависимости от сезона за окном.

К сведению: если не хотите мучиться с монтажом сливной трубы или баня уже стоит, а вентиляции пола нет, то можно просто просверлить в бетонном основании дыры до земляного грунта. Это сыграет роль своеобразного дренажа, который будет отводить воду непосредственно в грунт.

В качестве перемычек для укладки вентилированного пола в бане своими руками можно использовать трубы или деревянные брусья сечением 110х60 или 150х80 (в зависимости от расстояния между ними).
Поверх лаг своими руками укладываем обработанные и отшлифованные доски. Желательно дубовые. Они отличаются повышенной устойчивостью к влаге.

Важно: при укладке деревянного настила между досками оставляйте щель размером примерно 7-8 мм. Это позволит обеспечить свободный отток воды из парной.

Как будет действовать вентиляция под полом

Работа такой вентиляционной системы, оборудованной своими руками, будет осуществляться достаточно просто:

Все потоки воды, поступающие на пол, просачиваются сквозь оставленные щели и уходят либо в дренаж в цементном полу, либо в сточную трубу.
Два вентиляционных отверстия в летнее время могут быть открыты наполовину или полностью, обеспечивая постоянный поток сухого воздуха в подпол, просушивая тем самым пространство. В холодные времена года задвижки открываются в зависимости от температуры за окном и пребывания людей в парной.

Важно: вентиляционные отверстия, обустроенные своими руками в подполе, не забудьте прикрыть решетками. Они защитят от случайного визита грызунов.

Зачем нужна вытяжка в бане
Конструкция вытяжки в парилке
Как сделать вентиляцию в парной
Методика монтажа вытяжки

Парилка используется в бане наиболее интенсивно, ведь в ней постоянно повышен уровень влажности и температура. Чтобы воздух в этом помещении не застаивался, а на поверхностях не разрастался грибок и плесень, следует позаботиться о качественной вентиляции. В данной статье, мы подробно, с фото и видео материалами, расскажем о том, как правильно сделать вытяжку в бане, чтобы банные процедуры были не только полезными, но и приятными.

Зачем нужна вытяжка в бане

В традиционных бревенчатых банях, распространенных по деревням и предназначенных для собственных нужд, как правило, никаких вентиляционных отверстий не делали. Дело в том, что такая баня проветривается естественным путем через щели в двери, окнах или полу, да и используется не слишком интенсивно.

А вот в случае с большими помещениями, особенно, если они построены из кирпича, о принудительной вентиляции парной нужно обязательно позаботиться.

Вытяжка служит для таких целей:

замена воздуха внутри парного помещения и вывод углекислого газа, особенно, если баня используется несколько раз подряд;
просушивание помещения, выведение излишней влаги, чтобы не образовывался затхлый запах, и не появлялась плесень;

правильная циркуляция теплого воздуха внутри парной, не допускающая застаивания.

Если вы выполняете монтаж вентиляции в бане своими руками, постарайтесь учесть все нюансы, чтобы не возникало таких явлений, как:

снижение температуры во время использования парилки;
неправильное распределение воздуха – по правилам самый холодный слой воздуха находится внизу;
скопление углекислого газа и выход свежего воздуха.

Конструкция вытяжки в парилке

Схема вытяжки в бане разрабатывается еще на этапе планировки парилки. Согласно ей и устанавливается вентиляция в процессе строительства. А вот по завершении возведения здания бани монтировать вытяжку в парной своими руками будет довольно проблематично, ведь придется проделывать лишние отверстия, при этом есть риск повредить стены.

Схема вентиляции в парилке своими руками выглядит следующим образом:

В нижней части бани, в стене или полу, располагают отверстие для притока свежего воздуха.
С противоположной стороны парной в верхней части стен, там, где скапливается горячий воздух, проделывают выходное отверстие. Тем не менее, слишком близко к потолку его не следует размещать, чтобы баня не остывала слишком быстро.

Очень часто в парной устраивают сразу два вытяжных окна, одно над другим на расстоянии в 1 м, соединяя их гофрированной трубкой. Таким образом, можно контролировать отток воздуха из бани. Например, во время протапливания печи в парилке, оставляют открытыми входное и нижнее выходное окно. А когда нужно просушить парную, то открывают заслонки и на верхнем вентиляционном окне.

Альтернативным вариантом решения проблемы, как сделать вытяжку в бане, может стать монтаж механической системы вентиляции. Она заставляет воздух циркулировать в помещении принудительно, а некоторые модернизированные модели, в случае необходимости, сами открывают вентиляционные зазоры, причем расположение их не имеет особого значения. Кроме того, механика позволяет отрегулировать несовершенства естественного вентилирования парной.

Существует несколько стандартных схем для организации вытяжки в бане своими руками. Их отличие заключается в основном в расположении вентиляционных окон.

Как сделать вентиляцию в парной

Среди способов, как сделать вытяжку в бане своими руками, предлагаем рассмотреть наиболее приемлемые для выполнения в домашних условиях варианты, как естественного, так и искусственного вентилирования.

Вариант 1

Это наиболее распространенный способ устройства вентиляции, который обеспечивает одно входное и два выходных отверстия. В 30 см от пола непосредственно за печью в стене проделывают входное отверстие. Выходные окна соединяются деревянным коробом со встроенной гофротрубкой длиной 1 м и оснащаются заглушками. Кроме того, на вентиляционные окна ставят решетки, чтобы предотвратить попадание в баню насекомых или грызунов.

Данный тип вентиляции чаще всего применяется для небольших по размеру частных бань.

Вариант 2

Вентиляционные ходы могут быть расположены на одном уровне. Данный вариант вентиляции предполагает проделывание входного отверстия в 30 см от пола за печью. А вытяжное окно обязательно оборудуют вентилятором, вытягивающим углекислый газ наружу.

Вентиляция пола в бане своими руками

Вариант 3

По данной схеме в парной прорезают два отверстия. Входное отверстие прорезают на 0,5 м выше каменки, а выходной вентиляционный ход располагают внизу, в 20 см от пола. Для принудительного выдува воздуха устанавливают вентилятор.

Вариант 4

Если конструкцией бани предусмотрена лишь одна стена, выходящая непосредственно на улицу, то схема вентиляции предполагает устройство двух ходов, расположенных на одной стене напротив печи. В нижнее окно в 30 см от пола поступает свежий прохладный воздух, который, ударяясь в печь и нагреваясь, постепенно поднимается вверх и выходит через выходное окно наружу. Вытяжное отверстие располагают в 30 см от потолка и устанавливают в нем вентилятор для хорошей циркуляции воздуха.

Вариант 5

Схема вентиляции пола в бане пригодится, если в парной устроен дощатый пол с отверстиями между досками и подпольем. В данном случае окно для притока воздуха обустраивают за печью. По мере охлаждения воздух опускается вниз и выходит через щели в подполье, а оттуда – наружу через вентиляционный ход в стене цоколя, соединенный с трубой для вывода воздуха над крышей.

Вариант 6

Наконец, вентиляционным ходом для вывода отработанного воздуха может служить поддувало в печи, если она расположена в парной. Единственное, что нужно сделать – обеспечить приток воздуха, прорезав в стене напротив печи специальный зазор.

Методика монтажа вытяжки

Правильная организация вытяжки в бане предполагает соблюдение некоторых принципов:

в баню, пристроенную к дому, воздух должен поступать в направлении от жилых помещений к парной;
вентиляционное окно для вывода воздуха должно соединяться с трубой, выходящей наружу над крышей бани;
под потолком оборудовать вытяжной ход не рекомендуется, чтобы сквозняк не попадал на парящихся людей.

Итак, если рассмотреть процесс устройства вентиляции в целом, то он включает несколько этапов:

Сначала размечают места для вентиляционных ходов и прорезают отверстия диаметром 10-20 см.

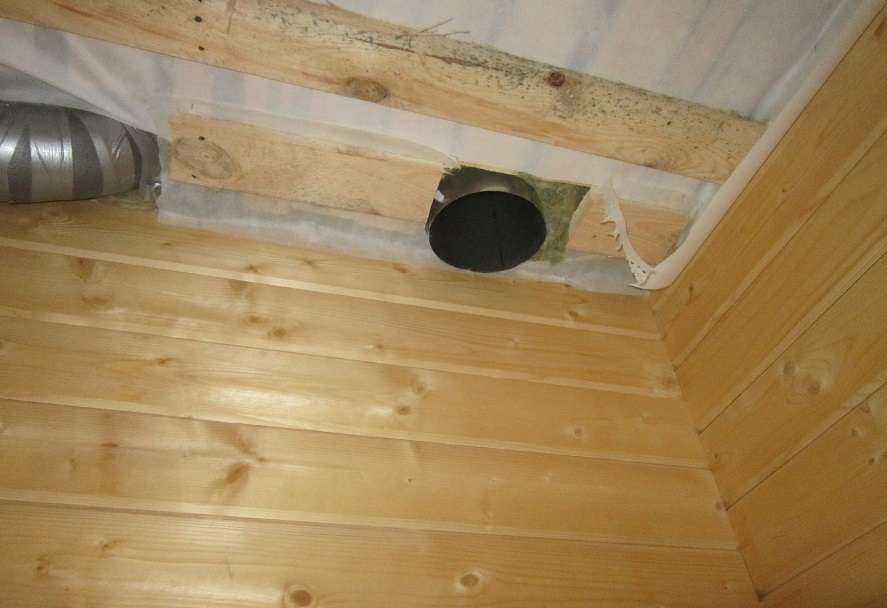

Далее в окна вставляют металлические, деревянные или пластиковые короба.

Если нужно, на вытяжное отверстие монтируют вентилятор для принудительного выдува. Причем электрооборудование для бани должно быть термостойким и с классом безопасности от IP-44 (прочитайте также: «Какой нужен кабель для бани термостойкий и как его монтировать»).
Закрывают вентиляционные зазоры решетками и заглушками.
К выходному отверстию крепят трубу и выводят ее на крышу.

Стоит помнить, что воздух должен не просто обновляться, но и свободно циркулировать над полом. С этой целью в цоколе бани в противоположных стенах прорезают небольшие оконца с решетками для защиты от грызунов.

Соблюдая эти инструкции можно смело браться за обустройство вытяжки в бане, чтобы пребывание в парной приносило только удовольствие.

Вентиляция пола в бане и как сделать своими руками

Для чего нужна вентиляция пола в бане

Хороший обмен воздушных масс в помещении парной. То есть, пар в бане может смешиваться с кислородом, тем самым распределяя оптимальную температуру в комнате по всему её периметру.
Отличная вентиляция пола и помещения парной после принятия банных процедур. Помещение проветривается и достаточным образом насыщается свежим воздухом.
И самое главное — просушка всех деревянных поверхностей (включая пол), что препятствует появлению грибка. А это в свою очередь продлевает срок жизни всех деревянных покрытий в парилке. Кстати, это касается в первую очередь русской бани, которая подвергается усиленному воздействию влаги на все деревянные плоскости.

Требования к вентиляции в парной

В русской и финской бане система вентиляции пола должна способствовать поддержанию оптимальной температуры в парной и не снижать её уровень за счет притока воздушных масс.
Вентиляция пола в русской и финской баньках призвана обеспечивать правильное смешение воздушных масс.
К тому же система вентилирования должна легко отводить из помещения отработанный и насыщенный углекислым газом воздух, что можно сделать самостоятельно.

Устройство вентиляции в бане

Для того чтобы сделать вентиляцию полов в баньке своими руками, нужно еще на этапе строительства парной подвести к парилке сточную трубу, которая будет иметь уклон в сторону сливной ямы. Сам подпол в будущей парной необходимо залить цементной стяжкой, также под уклоном в сторону сточной трубы. А на стяжке сформировать тумбы из цементного раствора или кирпича. Они будут играть роль подпорок для лаг пола.
В фундаменте, непосредственно под будущим настилом пола своими руками формируем два вентиляционных отверстия, расположенных на противоположных стенах.
Вентиляция в бане
Но не стоит обустраивать их непосредственно друг напротив друга. Угол движения воздушных масс под полом должен быть не прямым, а максимально витиеватым. Вентиляционные отверстия закрываем отдушинами с задвижками. Впоследствии скорость и поток вентилирования под полом бани можно будет регулировать в зависимости от сезона за окном.

В качестве перемычек для укладки вентилированного пола в бане своими руками можно использовать трубы или деревянные брусья сечением 110х60 или 150х80 (в зависимости от расстояния между ними).
Поверх лаг своими руками укладываем обработанные и отшлифованные доски. Желательно дубовые. Они отличаются повышенной устойчивостью к влаге.

Как будет действовать вентиляция под полом

Работа такой вентиляционной системы, оборудованной своими руками, будет осуществляться достаточно просто:

Все потоки воды, поступающие на пол, просачиваются сквозь оставленные щели и уходят либо в дренаж в цементном полу, либо в сточную трубу.
Два вентиляционных отверстия в летнее время могут быть открыты наполовину или полностью, обеспечивая постоянный поток сухого воздуха в подпол, просушивая тем самым пространство. В холодные времена года задвижки открываются в зависимости от температуры за окном и пребывания людей в парной.

Вентиляция пола в бане моечная

Вентиляция пола в бане своими руками

Для чего нужна вентиляция пола в бане

Хороший обмен воздушных масс в помещении парной. То есть, пар в бане может смешиваться с кислородом, тем самым распределяя оптимальную температуру в комнате по всему её периметру.
Отличная вентиляция пола и помещения парной после принятия банных процедур. Помещение проветривается и достаточным образом насыщается свежим воздухом.
И самое главное — просушка всех деревянных поверхностей (включая пол), что препятствует появлению грибка. А это в свою очередь продлевает срок жизни всех деревянных покрытий в парилке. Кстати, это касается в первую очередь русской бани, которая подвергается усиленному воздействию влаги на все деревянные плоскости.

Требования к вентиляции в парной

В русской и финской бане система вентиляции пола должна способствовать поддержанию оптимальной температуры в парной и не снижать её уровень за счет притока воздушных масс.
Вентиляция пола в русской и финской баньках призвана обеспечивать правильное смешение воздушных масс.
К тому же система вентилирования должна легко отводить из помещения отработанный и насыщенный углекислым газом воздух, что можно сделать самостоятельно.

Устройство вентиляции в бане

Для того чтобы сделать вентиляцию полов в баньке своими руками, нужно еще на этапе строительства парной подвести к парилке сточную трубу, которая будет иметь уклон в сторону сливной ямы. Сам подпол в будущей парной необходимо залить цементной стяжкой, также под уклоном в сторону сточной трубы. А на стяжке сформировать тумбы из цементного раствора или кирпича. Они будут играть роль подпорок для лаг пола.
В фундаменте, непосредственно под будущим настилом пола своими руками формируем два вентиляционных отверстия, расположенных на противоположных стенах. Но не стоит обустраивать их непосредственно друг напротив друга. Угол движения воздушных масс под полом должен быть не прямым, а максимально витиеватым. Вентиляционные отверстия закрываем отдушинами с задвижками. Впоследствии скорость и поток вентилирования под полом бани можно будет регулировать в зависимости от сезона за окном.

В качестве перемычек для укладки вентилированного пола в бане своими руками можно использовать трубы или деревянные брусья сечением 110х60 или 150х80 (в зависимости от расстояния между ними).
Поверх лаг своими руками укладываем обработанные и отшлифованные доски. Желательно дубовые. Они отличаются повышенной устойчивостью к влаге.

Как будет действовать вентиляция под полом

Работа такой вентиляционной системы, оборудованной своими руками, будет осуществляться достаточно просто:

Все потоки воды, поступающие на пол, просачиваются сквозь оставленные щели и уходят либо в дренаж в цементном полу, либо в сточную трубу.
Два вентиляционных отверстия в летнее время могут быть открыты наполовину или полностью, обеспечивая постоянный поток сухого воздуха в подпол, просушивая тем самым пространство. В холодные времена года задвижки открываются в зависимости от температуры за окном и пребывания людей в парной.

Как правильно сделать вентиляцию в бане: парилке и моечной?

О вентилировании бани необходимо говорить отдельно, и подготовится к созданию правильной циркуляции воздуха внутри необходимо заранее. Смена кислорода нужна как рыбе вода, если сравнивать в этих аллегориях, и от того, насколько правильно выстроена система вентилирования, зависит общее самочувствие парильщика и ценность самого процесса.

Хождение свежего воздуха обеспечивает приток новой энергии в бане, все кто находится внутри, будут ощущать себя лучше, да и запах пота не будет «слышен». Поэтому, сомнений в необходимости создания хотя бы естественной вентиляции просто нет.

Что такое вентиляция в бане?

Сразу нужно снять вопрос о необходимости принудительного вентилирования воздуха. В этих целях обычно используется дорогостоящее оборудование, нагнетающее внутрь помещения воздух. Но их применение не всегда оправданно, особенно в небольших банях. Во-первых, не каждый сможет смонтировать такой тип вентиляции, а во-вторых, в небольшой загородной бане они не нужны. Их используют в саунах или при строительстве кирпичных, многоэтажных бань, когда естественной вентиляции попросту не хватает чтобы освежить воздух. Тоннели для воздушных магистралей прокладываются заранее, а после окончания строительства, подключается сопутствующее оборудование.

В небольшой загородной бане, пусть даже и из кирпича, вполне достаточно естественного вентилирования, но только выстроенного по правилам. Проще дела обстоят в деревянных банях. Например, в каркасной постройке или бане из бруса, свежий воздух, хоть и в небольших количествах будет поступать через межвенцовые соединения. Да и дерево – это естественный материал и оно «дышит» пропуская кислород через себя. В общем, при строительстве небольшой бани, естественная вентиляция создается сама по себе. Но все же требуются небольшие доработки, чтобы немного помочь смене кислорода.

Как осуществить дополнительный доступ воздуха?

Как вспоминающие элементы вентилирования, выступают естественные механизмы: окна и двери. В некоторых случаях, достаточно их немного приоткрыть, чтобы проветрить помещение. Но это не всегда удобно, и лучше поступить более рационально, обеспечив постоянный, регулируемый доступ воздуха. Для этого в стенах делают специальные отверстия (продухи) с плавающими задвижками. Их располагают в нижней или верхней части возле печи в парной. Но ни в коем случае не посередине. При циркуляции воздуха, и постоянной смене пара от горячего к холодному, ему свойственно перемещение снизу вверх, где он и будет выходить на улицу через организованные продухи. Дополнительно их оснащают задвижками, чтобы по необходимости можно было полностью открыть окно для проветривания или регулировать смену воздуха, немного закрыв отверстие.

Но это неполная система. На противоположной стене, делают вытяжку. Это отверстие, которое должно быть постоянно открытым. По размерам оно немного меньше продуха. Высота расположения вытяжного отверстия, примерно 30–40 см от пола. Выход этого окна, можно сделать в моечное отделение, чтобы оно быстрее прогревалось.

Конечно, большое количество отверстий не очень оригинально вписываются в дизайн, и обычно, за вытяжку работает дверь в парной. То есть один продух также делается на стене, а вместо вытяжного отверстия функционирует конструкция творила. Изначально, дверь в парную делают на 5–10 см меньше размером, чтобы снизу оставался выход для воздуха. Таким образом, обеспечится отток горячего пара, прогреется моечное помещение и не будет нарушен общий дизайн парной. Это самый простой из вариантов естественного вентилирования воздуха, работающий по закону физики.

Есть в этой схеме небольшое уточнение. Чем больше помещение парной, тем большего диаметра необходимо сделать продух. Для расчета размера, есть определенные нормы: при вычете общей площади, на каждый кубический метр берется примерно 20–25 см/2 вентиляционной площади. Зная эти нормы, рассчитать размеры продуха будет несложно. Обновлять воздух в парной, рекомендовано 5–7 раз за один час или по мере необходимости, если вы чувствуете тяжесть дыхания.

Проветривание пола моечного отделения

Здесь обновлять воздух можно открытием окна, а специального проветривания требует пол, из-за постоянного слива воды через него. Этот процесс, без естественной вентиляции приведет к быстрому загниванию дерева или расслоению бетона. Для снижения негативных факторов, на уровне пола, также делают небольшие продухи. Отвод осуществляется за счет открытия окна, форточки или, если установлена выносная печь, движения воздуху придаст работа вентиляционной трубы. Можно рассмотреть вариант, установки стояка, из асбестоцементной трубы. Ее выводят через стены, над крышей бани.

Частые ошибки при проектировании вентиляции

С основными понятиями естественного вентилирования понятно. Сложного в организации ничего нет, осталось поговорить о том, что нельзя делать в этой работе.

Многие, не вникнув до конца в процесс создания вытяжки, делают массу глупых ошибок. Например, нельзя в парной располагать приточное и вытяжное отверстие на одном уровне. Получится замкнутый круг для горячего воздуха, и пол постоянно будет прохладным. Неосведомленные люди начинают грешить, что хозяин неправильно сделал пол в бане и некоторые этому верят, и начинают искать причину, разбирая покрытия и прокладывая дополнительные материалы для утепления. А проблема в итоге кроется всего-то в неправильном расположении продухов.

Еще о расположении. Некоторые путают вытяжное отверстие с приточным. И при создании вентиляции располагая первое под потолком, а второе внизу. Работать это, конечно, будет, но на прогрев парной потребуется больше времени. Если и делать такое расположение, то задвижки должны быть на обоих окнах.

Вот и все хитрости. Отнеситесь внимательно к созданию естественной вентиляции, и будет вам легкий пар.

Как сделать пол в бане со сливом своими руками: 2 возможных способа

Рассказываем, как сделать пол в бане со сливом в яму и в канализацию просто и с соблюдением всех важных нюансов.

Фото: Instagram my_home_my_castle

Особенности банных полов

Полы в бане считаются влажными. Это означает, что вода, использованная в процессе мытья, сливается прямо на них. Поэтому одной из главных задач при обустройстве является беспрепятственный отток мыльных стоков. От этого, по большому счету, зависит срок службы всей постройки и вероятность появления процессов гниения и разрушения в элементах ее конструкции. Для удаления воды используются системы слива и водоотведения.

Мыльная жидкость может сбрасываться в канализацию (это хороший вариант, но редко используется) или отводиться в дренажную яму. Варианты конструкции представлены в таблице.

Варианты обустройства пола со сливом

Точно определиться с типом слива воды из бани нужно на этапе проектирования, поскольку обустройство влажных полов возможно только в процессе строительства бани. Переделать конструкцию позже будет очень трудоемко и затратно. Рассмотрим самые востребованные методики обустройства полов.

Протекающий пол + сливная яма

Очень недорогой и достаточно простой в исполнении вариант. Предполагается, что прямо под моечной обустраивается дренажная яма. Мыльная вода проходит через протекающий пол и попадает прямо в дренаж.

Значительный минус конструкции в том, что пользоваться ею можно будет только летом. В холода такая баня будет быстро охлаждаться, поскольку протекающий пол не способен удерживать тепло.

Фото: Instagram designinsamara

Строительство сооружения начинают с фундамента. Он может быть столбчатым либо ленточным. После этого внутри фундамента выкапывается яма, глубиной порядка полутора метров. На ее дно укладывается дренажный слой высотой 45-50 см. В нижней части помещается песок, сверху щебень либо керамзит. Формируется уклон, ведущий к яме. Его бетонируют или обустраивают при помощи глиняного замка.

По окончании этих работ выполняют обвязку фундамента и приступают к возведению стен. Для формирования пола поверх балок перекрытия устанавливают лаги, на которые закрепляют доски, образующие протекающий пол. Между двумя соседним элементами оставляют по 5-7 мм. Вместо закрепления половиц на лагах из них можно сделать съемные щиты, набив доски на бруски. В таком случае полы можно будет выносить для просушки.

Непротекающий пол + отвод в канализацию

Более сложная конструкция, состоящая из чернового и финишного пола. Последний обустраивается с уклоном, который ведет к сливу. Между ними обычно укладывается слой утеплителя. Для отделки может использоваться доска хорошего качества либо плитка, если предполагается заливка бетонного основания. Основной недостаток бетонного пола — ощущение холода даже при его утеплении.

По этой причине в стяжку обычно укладывается греющий кабель или трубопровод с горячей водой. Работы по обустройству системы начинаются на этапе строительства фундамента. Монтируется сливная труба для отвода стоков. От нее выводится патрубок на высоту ниже будущего финишного покрытия на 5 см. Если планируется деревянный пол, укладывается гидроизоляция, закрывающая все пространство внутри фундамента.

Фото: Instagram rost747

Поверх устанавливаются балки перекрытия, на которых формируется черновой пол. Сверху укладываются стесанные под определенным углом лаги. Таким образом, чтобы сформировался нужный уклон. Между лагами укладывается гидроизоляция, утеплитель и еще один влагонепроницаемый слой из плотной пластиковой пленки. После чего настилается пол и ставится на место сливной трап.

Обустройство бетонного пола несколько отличается. Сначала прокладывается канализация. Причем слив может быть выведен как в центр моечной, так и в один из ее углов. В зависимости от этого определяется направление уклона. Его величина не должна превышать 5°, чтобы людям было удобно передвигаться по помещению. Далее заливается черновая стяжка, на нее укладывается утеплитель и еще один слой стяжки. Все это с точным соблюдением выбранного уклона.

После того, как все высохнет, приступают к отделке. Если требуется монтаж системы теплого пола, он производится на этом этапе. Далее укладывается плитка. Для затирки швов выбирают специальные устойчивые к влаге составы или герметики. Часто для удобства моющихся поверх пола из плитки устанавливают деревянные решетки-настилы.

Фото: Instagram rost747

Это только два из возможных вариантов обустройства пола со сливом. Перед строительством бани стоит рассмотреть разные способы отвода мыльной воды и выбрать лучший для своих условий. Тогда новая баня прослужит долго и не доставит владельцу лишних хлопот.

Как правильно сделать вентиляцию в бане и сауне

Как сделать пол в бане со сливом, чтобы спокойно плескаться в своей бане без ограничений и опасений залить участок? Существует несколько способов отведения сточных вод. Рассмотрим основные варианты.

Слив непосредственно через пол

Первый способ предполагает устройство пола, пропускающего слив непосредственно сквозь себя. В древности непосредственно под сливным полом бани располагалась и сливная отстойная яма, сквозь стенки которой вода постепенно впитывалась в грунт. Такой вариант устройства возможен при сухих песчаных почвах и низком уровне грунтовых вод. При глинистых и суглинистых почвах такое устройство слива в бане невозможно. Минусом данного метода является неприятный запах, который может проникать из сливной канализации и гниение дерева при постоянном контакте с водой.

В улучшенном варианте деревянный сливной пол устраивался двухслойным и под решетчатым полом находился черновой наклонный пол, по которому вода стекала, собираясь в специальные желоба и вытекая наружу. Такой способ немного напоминает устройство ливневой канализации.

Заливной пол с трапом

Второй вариант предусматривает устройство бетонного заливного пола с трапом. При устройстве стяжки пола монтируется канализационный желоб или одиночное отверстие в которое монтируется слив, и прикрывается специальной решеткой. Устройство слива через пол технически сложнее, но имеет определенное преимущество по сравнению с прямым выводом отводка канализационной трубы, поскольку при равномерном сборе меньше вероятность засора и застоя воды. Минусом данной конструкции является то, что бетонный пол достаточно холодный, а устройство теплого пола в бане обычно неоправданно дорогое удовольствие. Проблема решается при помощи резиновых банных ковриков или можно уложить под ноги дополнительные деревянные помосты или специальные деревянные решетки. Плюсом устройства цементного пола с кафелем является то, что его легко содержать в чистоте, просто окатив горячим душем из шланга при подводе централизованного водоснабжения, кафель не гниет, сохраняет аккуратный вид на протяжении долгого времени.

Техническое руководство и полезные советы

Необходимо иметь представление об отводе лишней воды, даже если вы не планируете самостоятельное проведение работ. Знание технологии позволит вам проконтролировать работу строительной бригады и организовать отвод воды в бане правильным образом. Лучше всего начинать работы по отведению стоков с устройства фундамента. Фундамент под баню со сливом может быть кольцевой на гравийной подушке или свайный. Основной задачей фундамента является поднятие банного сруба и изоляция от соприкосновения со сточными водами.

Для умельцев мы предлагаем слив в бане своими руками пошаговое руководство. Устройство заливного пола с трапом имеет предельно простую конструкцию и не сильно отличается от устройства слива обыкновенного унитаза, просто отверстие для стока располагается непосредственно в полу. Важно учесть несколько основных моментов. Это обязательный уклон пола в сторону трапа, использование отводной канализационной трубы максимального диаметра. 11 см будет достаточно.

Решетку над трапом необходимо сделать съемной, на петлях для того, чтобы облегчить прочистку. Устройство надежных креплений решетки позволит избежать проскальзывания. Решетка обязательно должна быть достаточно прочной, чтобы выдержать вес человека.

При устройстве стока вдоль стены с длинной решеткой трапа, необходимо устройство желоба, через который вода будет стекать в канализацию. Желоб можно устроить как из обрезанной широкой канализационной трубы, так и из кафеля.

При устройстве слива во избежание обратного тока и проникновения неприятных запахов, желательно устроить водный замок.

Обязательным моментом является вывод вентиляции. Система вентиляции стока служит не только для отвода запахов, но, в первую очередь, для регулировки и нормализации давления в сточной трубе. Атмосферное давление воздушного столба способствует нормальному и быстрому оттоку вод. Вентиляционную трубу необходимо выводить на крышу, на высоту не менее 1.4 метра над скатом. Можно подсоединить отвод вентиляции к фановой трубе дома, если строения расположены поблизости.

Утилизация банных стоков

Устройство отвода банных канализационных стоков часто осуществляется отдельно от общей системы канализации по ряду причин. Во-первых, стоков может быть значительное количество и большинство автономных канализационных систем могут не справиться с перегрузкой. Банные стоки не отличаются высоким уровнем загрязнения, и их очистка может происходить непосредственно в грунте, при устройстве простейшего септика. Простой септик для банных стоков можно устроить своими руками из подручных материалов. Чаще всего встречаются септики из старых автомобильных покрышек.

Вентиляция полов в бане

Вентиляция 16.11.2014 timas

О том, как сделать отвод застоявшегося воздуха из помещения бани и о некоторых видах вентиляции с подробной видео инструкцией об устройстве вентиляционной системы в целом, расскажет данная статья.

В организации качественной работы банного помещения, вопрос о создании вентиляционной системы стоит далеко не на последнем месте.

О специфичности помещения

Устройство бани по своей сути не предполагает стационарного воздухообмена. Вся ее работа завязана на производстве своего основного продукта – выработке пара. При наличии такой системы, по законам физики, весь пар будет незамедлительно вытекать из помещения наружу. Поэтому парилку попросту проветривают, открывая двери и окна во всем помещении после приема процедур. В некоторых банях устанавливается вытяжка в качестве вспомогательного механизма.

Но даже после проветривания в парной остается сырость, особенно в зимний период. Намокшее дерево не так хорошо отдает влагу, а сырые пол и лавки делают пар тяжелым при приеме следующих процедур. Помимо этого, в застоявшемся сыром воздухе не просушенного должным образом помещения, существует большая вероятность образования гнилостных бактерий и плесневых грибов. Особенно способствуют этому оставленные листья от банных веников, которые весьма подвержены реакциям распада. Продукты выделений человеческого тела – пот и жир, также способствуют образованию тяжелого спертого воздуха и неприятного запаха.

О парообразовании

Но вот баня проверена и хорошо высушена. Закрыв все окна, вытяжки и двери, владельцы начинают готовить пар для очередных процедур. Каждая подброшенная порция воды на каменку поднимает к потолку новые потоки пара, где он консолидируется и собирается густым туманом. С увеличением плотности пара начинает существенно расти разница температур между верхней частью, где уже очень горячо и нижней, где под ногами располагается холодный пол.

Редко кто начинает процесс по искусственному перемешиванию пара в парной. Через небольшой промежуток времени, пар остывает и сам опускается вниз. Его перемешиванию способствуют интенсивные взмахи веника и любое перемещение людей в парилке.

Этому процессу можно помочь, если установить в помещении систему вентиляции. Не для того, чтобы она выгоняла пар наружу, а для того, чтобы температура в парном отделении распределялась как можно ровнее по всему объему комнаты.

О системе вентиляции

В зависимости от конструкции бани, ее места расположения, ландшафта местности, «Розы ветров», создается вентиляционная система, которая может дать приток чистых воздушных масс и выведет отработанный воздух наружу.

Система вентиляции представляет собой отверстие в стене на расстоянии полуметра от действующей печи, которое оборудуют заслонками.

Ее схема достаточно проста. В фундаменте прорезают два функциональных отверстия, располагающихся друг против друга. Пол бани снабжается решетками для воздухообмена.

Точка забора воздуха из помещения может располагаться на одном из 3-х уровней:

Над полом на расстоянии не более 50 см от уровня настила и на таком же расстоянии от действующей печи.
Из-под пола.
Из углубления под печью.

Верхнее расположение точки забора воздуха из бани нецелесообразно, поскольку оно может вытягивать пар в момент принятия процедур. Чем ниже расположение вентиляционного отверстия, тем выше КПД тепла от печи. Низкорасположенное отверстие само по себе не станет работать, поэтому забор воздуха происходит принудительно, путем установки вентилятора или вентиляционной трубы.

О вентиляции полов

Поверхность в бане, которая постоянно взаимодействует с водой, это, конечно же, пол. Именно поэтому деревянный пол быстрее всех составляющих приходит в негодность, и требует замены некоторых половиц или капитального ремонта. Если не устроить хорошую вентиляцию полов, то менять пол в бане придется, как минимум раз в пять лет.

Вентиляционную систему желательно заложить еще в процессе строительства, оставляя отдушины по цокольному прогону. Под стенами парного отделения оставляют два, расположенных друг напротив друга, вентиляционных отверстия, закрывая их решетками от проникновения грызунов.

Существует несколько нехитрых вариантов устройства вентиляции пола:

Вариант 1

При установке печи желательно опустить поддувало ниже уровня чистового настила, создавая, таким образом, воздушную тягу. Половую доску настилают с зазором до 10 мм для того, чтобы полы имели хорошую воздухопроницаемость и быстро высыхали каждый раз после приема парной.

Вариант 2

Вентиляция «По Басту». Устройство такого типа вентиляции лежит в использовании законов теплофизики. Приток воздушных масс обеспечивается из-под печи, а отток располагается в углу, напротив двери. Для выхлопных целей сооружается специальный короб. Материалом для него служит доска, внутренняя сторона короба обшивается алюминиевой фольгой. Вентиляционный канал, который проходит в подполье, необходимо проводить под металлическим листом, который располагается вокруг печи, защищая деревянные полы от возгорания. Размер короба должен быть равен диаметру дымовой трубы или более, но не превышая 20%.

Вариант 3

В одном углу моечного помещения устанавливается асбестовая труба, несущая функцию вентиляционного стояка. Выводится он выше уровня крыши. На стояке устанавливается дефлектор.

Большой ошибкой считается вывод вентиляции через чердачное помещение. В зимний период на чердаке обязательно произойдет скопление влажного и несвежего воздуха, который очень быстро заполнит все помещение бани.

О вентиляции полов

Социальные комментарии Cackle

Все для бани и сауны: печи, мебель, аксессуары для бань и саун, а также косметика, веники и многое другое

Adblock
detector

Вентиляция в бане: парилка, моечная, раздевалка

Для того, чтобы банные процедуры приносили только пользу и удовольствие, необходимо два условия:

высокий уровень температуры и влажности воздуха в парилке;
наличие при этом достаточного количества кислорода.

Эти на первый взгляд взаимоисключающие задачи, решает вентиляция в бане вообще и в парилке в частности. Несмотря на то, что в парилке русской бани должны поддерживаться высокая влажность и температура, без доступа свежего (холодного) воздуха никак не обойтись: кислород перерабатывается нашими легкими, частично выжигается печью, к тому же в парилке постепенно накапливается угарный газ (CO — химическая формула угарного газа).

Как правильно сделать вентиляцию в бани. На рисунке красными стрелками показано движение горячего воздуха, синими — холодного

Если не организовать замену «отработанного» воздуха свежим, вместо улучшения здоровья и повышения работоспособности (именно за этим мы идем в баню) можно получить в лучшем случае вялость, слабость и головную боль, а в худшем – больничную койку или даже место на кладбище.

Содержание статьи

1 Виды вентиляции
2 Устройство вентиляции в банях
- 2.1 Где могут быть приточные и вытяжные отверстия
3 Схемы вентиляции парилок
4 Вентиляция в моечном отделении бани
5 Вентиляция кирпичной и турецкой бани

Виды вентиляции

Правильно устроенная вентиляция обеспечивает циркуляцию воздуха, при этом кислород поступает в достаточном количестве, а угарный и углекислый газы выводятся в атмосферу. После окончания банных процедур, при хорошей вентиляции, пары активно выводится за пределы здания, и помещения, в которых ранее была высокая влажность, просыхают. Если этому аспекту не уделялось достаточного внимания, через пару-тройку лет в парилке, а затем и в других помещениях, гниет вагонка, появляется и постепенно усиливается запах затхлости и пота, а древесина превращается в труху. Теперь, надеюсь, ясно, нужна ли в бане вентиляция…

Прогрев и вентиляция бани. Обратите внимание, что вытяжное отверстие находится на небольшой высоте от пола — как правило, не выше 50 см. При данной схеме, в атмосферы выбрасывается отработанный пар. Более того, хорошо прогревается пол в парилке

Вентиляция в бане не нужна лишь в одном случае: если вся она построена из древесины и нигде не утеплялась – ни изнутри, ни снаружи. В таком случае воздухообмен происходит за счет того, что древесина «дышит». Еще в этом случае говорят о наличии естественной вентиляции в бане: любая древесина имеет поры и щели, через которые и происходит отток/приток воздуха, регулируется температура и влажность. Но если в бане из оцилиндрованного бревна или бруса устроено утепление или влаго/паро изоляция, то создание дополнительных вентиляционных отверстий необходимо.

Различают три типа вентиляции:

Механическая вентиляция. В этом случае приток и отток воздушных масс происходит за счет искусственно создаваемого движения воздуха. Контролируют параметры воздуха технические средства.
Естественная вентиляция: циркуляция происходит за счет разницы давления внутри и снаружи помещения. Такой метод возможет только при наличии «дышащих» стен или продуманно устроенных вентиляционных отдушин.
Комбинированная вентиляция: одновременное использование естественного движения воздушных масс и технических устройств (в простейшем случае – вентиляторов).

В видео ниже показан вариант комбинированной вентиляции.

В конкретном случае, при строительстве вентиляционного канала была использована алюминиевая фольга толщиной 100 микрон.

Устройство вентиляции в банях

В самом простом варианте, система вентиляции парилки или бани состоит из двух (иногда более) отверстий в стенах и/или фундаменте: приточном и вытяжном. Весь фокус, в выборе места расположения этих отверстий и в их размерах. Иногда, для обеспечения более активного воздухообмена, могут устанавливаться вентиляторы.

Прогрев и вентиляция бани. В простейшем случае, вытяжная отдушина находится недалеко от потолка

Единой схемы вентиляции для бани нет: слишком разные они бывают как по конструктивным особенностям, так и по материалам, из которых выполнены. Зато есть общие правила и несколько наиболее часто встречающихся схем, придерживаясь которых, можно выбрать оптимальную вентиляцию именно для вашего случая.

Размеры вентиляционных отверстий высчитывается исходя из объема помещения парилки: на один кубический метр вентилируемой площади размер отверстий должен быть 24 см².

Несмотря на то, что основная задача в бане — поддерживать высокую влажность в парилке и достаточный уровень температуры, делать вентиляционные отверстия слишком маленькими нельзя: они не обеспечат необходимый уровень воздухообмена. Вытяжные вентиляционные отверстия должны соответствовать размерам приточных: при нарушении пропорций воздухообмен также будет недостаточным. В некоторых случаях, для ускорения отвода отработанного воздуха и ускорения просушки бани, можно сделать два вытяжных отверстия.

Вентиляционные отдушины

Чтобы обеспечить требуемые кондиции воздуха при нагреве парной, на вентканалы делают специальные крышки/заглушки, которые можно открывать/закрывать из парилки, регулируя тем самым влажность/температуру/воздухообмен. Вообще говоря, наличие заглушек или крышек на любом вентиляционном отверстии, выходящем на улицу, обязательно: зимой холодный воздух активно стремится в теплое помещение и наличие крышек или регуляторов задерживающих его, необходимо.

Где могут быть приточные и вытяжные отверстия

Чаще всего, печь в бане, хотя-бы частично располагается в помещении парилки. В таком случае, приточное отверстие делают возле печи на расстоянии не выше 30 см от пола. Поступивший холодный воздух быстро разогревается от печи и поднимается вверх. Это достаточно популярный, но не самый лучший способ организации вентиляции для бани. Гораздо эффективнее вентиляция в том случае, когда приточные отверстия располагаются в фундаменте под полом (чтобы через них не проникли грызуны, отверстия оснащают металлическими решетками). Этот вариант решает сразу две задачи: доставляет свежий воздух в баню, а также эффективно просушивает полы и стены после завершения процедур. Доски пола, в таком случае, укладываются не вплотную, а с небольшим зазором для свободного прохождения воздуха. Если щели в полу вам оставлять не хочется (хотя для бани это очень неплохо) можно в полу сделать несколько вентиляционных отверстий, закрытых деревянными решетками. Движение воздуха в таком случае будет не настолько активным, могут понадобиться более мощные вентиляторы, но схема останется работоспособной.

Вентиляционная отдушина с задвижкой

При планировании приточных вентиляционных отверстий в фундаменте, учтите, что воздух в баню должен поступать с улицы, а не из подпола, иначе он будет иметь затхлый запах. Чтобы организовать забор воздуха с улицы, в отверстие укладывают короб из древесины (часто самодельный), пластика или металла (готовые), а выводят его также возле печи. Обычно приточные отверстия располагают в той области, которая защищена металлическим или асбестовым листом от углей и головешек.

Вентиляционные отверстия в фундаменте предусматриваются еще на стадии планирования. Если же фундамент уже готов, а отверстий для вентиляции нет, можно сделать вентиляцию пола в парилке по-другому: доски пола настелить на лаги, но не вплотную друг к другу, а с зазором в 0,5-1см. В промежутке между черновым (земляным/бетонным) полом и чистовым устраивается выходное отверстие, которое переходит в вентиляционную трубу, выводящую отработанный воздух на крышу (но не на чердак). Этот вариант предусматривает наличие только одного приточного отверстия, которое обычно устраивают внизу за каменкой. Вытяжную трубу под полом устанавливают с противоположной стороны помещения (но не напротив, а наискосок).

Делать вытяжную трубу в парилке из пластиковых коробов для вентиляции нельзя – они не выдерживают высоких температур, но использовать их в раздевалке или моечном отделении допустимо.

При такой схеме вентиляции в парилке, холодный воздух прогревается возле печки, поднимается вверх, затем, остывая, опускается вниз, через щели в полу просачивается под пол и выводится через выходную трубу. Эти два варианта эффективно удаляют влагу после бани, их также можно считать схемами вентиляции пола в бане.

Устройство вентиляции в бане обеспечивающее эффективное удаление влаги (просушивание)

Вытяжные отверстия могут располагаться на противоположной от приточного отверстия стене (если обе эти стены выходят на улицу) или на той же стене, но в противоположном углу. Есть схема, при которой они расположены вверху на стене напротив (30 см от потолка), иногда они располагаются внизу (30 см от пола). Если вытяжное отверстие находится внизу или на той же стене, что и приточное отверстие, то для создания потока воздуха необходим вентилятор.

Чтобы вентиляция в бане оставалась эффективной, нельзя:

вентиляционные отдушины делать меньше расчетных;
располагать приточное и вытяжное отверстия одно напротив другого – так поступивший воздух практически сразу выводится не отдав кислород, образуется сквозняк, который для бани противопоказан.

Схемы вентиляции парилок

Рассмотрим несколько наиболее часто встречающихся вариантов вентиляции в парной:

Этот вариант можно считать системой естественной вентиляции. Вентиляционные отдушины находятся на противоположных стенах. Приточное – внизу за каменкой, вытяжное – вверху на стене напротив. Этот вариант не самый эффективный: воздух, проходя возле печи, нагревается, поднимается вверх и сразу выходит через вытяжное отверстие. В результате – перемещение воздушных масс недостаточное, насыщение кислородом слабое, неэффективна и просушка полов и стен после процедур (сделать ее можно интенсивнее за счет открытой двери и вентилятора в вытяжном отверстии).
Более эффективный способ вентиляции парилки: приточное отверстие находится внизу за печкой, вытяжное – на стене напротив, но не вверху, а внизу. В этом случае вытяжное отверстие нужно оборудовать вентилятором. При таком расположении отдушин в парилке холодный воздух нагревается от печки, поднимается вверх, там остывает и опускается вниз. Выводится за счет создаваемого вентилятором исходящего воздушного потока.
Схемы приточно-вытяжной вентиляции
Вентиляционные отдушины располагаются на одной стене, противоположной той, где установлена печка. Эта схема применяется в банях, у которых только эта стена выходит на улицу. Приточное отверстие находится на уровне 30 см от пола напротив печки, вытяжное с вентилятором – в 30 см от пола в другой стороне. В этом случае холодный воздух поступает в парилку, ударяется о печь, нагревается, поднимается вверх, постепенно остывая, опускается вниз и выводится через вытяжное отверстие.
Отработанный перегретый воздух выводится через поддувало печи. При таком способе организации вентиляции в парилке имеется только одно приточное вентиляционное отверстие недалеко от печи. Такая схема будет работать только тогда, когда топиться печь. Есть еще один вариант с использованием поддувала печи для вывода отработанного воздуха: в фундаменте делают приточное вентиляционное отверстие, печь располагают так, чтобы поддувало находилось ниже уровня пола.

Схемы приточно-вытяжной вентиляции

Это наиболее часто используемые схемы вентиляции парилок в бане, есть еще множество их вариаций и комбинаций. На основе этих четырех вариантов организации вентиляции, можно разработать схему под свою парилку.

Вентиляция в моечном отделении бани

В моечной высокая влажность – дело обычное, и чтобы не гнила вагонка или не появлялся неприятный запах, необходимо предусмотреть вентиляцию полов. Она устраивается аналогично вентиляции пола в парилке: между черновым и чистовым полом делают вытяжное отверстие, которое можно снабдить вентилятором. Вытяжная труба выводится на крышу.

При такой схеме вентиляции пола в моечном отделении, выводится самый холодный отработанный воздух, а на его место опускается более теплый из верхних слоев. Таким образом, также достигается повышение комфортности находящихся тут людей.

Вентиляционные отдушины

Принцип устройства вентиляции во всех остальных помещениях бани такой же. Нужно определиться с оптимальной системой вентиляции конкретно для ваших условий и выбрать/разработать наиболее подходящую схему. Вентиляция в моечном отделении отличается только тем, что в связи с более низкими температурами воздуха, использовать тут можно пластиковые вентиляционные короба (чего в парилке делать нельзя) и вентиляторы можно ставить не термостойкие, а лишь переносящие высокую влажность (влагозащищенные).

Вентиляция кирпичной и турецкой бани

При планировании системы вентиляции для кирпичной бани нужно учесть, что ее эффективность должна быть в разы выше, чем деревянной. Ведь в этом случае сушить придется не только внутреннюю обшивку парилки/моечной/раздевалки, но и стены: кирпич очень гигроскопичный материал. Для удаления всей влаги, необходимо, чтобы приток/отток воздуха на время просушки, был очень активным, а отдушины имели надежные заслонки, которые позволяют регулировать интенсивность движения воздуха.

При устройстве вентиляции турецкой бани («хамам») с ее 100% влажностью, вытяжная вентиляция также должна быть очень эффективной: за час работы необходимо обеспечить шестикратную замену воздуха в помещении. Кроме того, нужно предусмотреть возможность отведения конденсата, который образуется при остывании в больших количествах. Решить эту проблему можно двумя способами: смонтировать в трубе осушитель воздуха, который выводит конденсат в систему канализации, или предусмотреть в вентиляционной трубе канал для отвода конденсата (он тоже выходит в канализацию).

Вывод: планировать вентиляцию необходимо на этапе проектирования бани, располагая приточные отдушины в фундаменте. При необходимости, можно сделать отдушины в готовых стенах, но это достаточно хлопотно и сложно.

Вентиляция в бане своими руками — как организовать ее правильно? Естественная вентиляция в бане

Содержание

1 Предназначение вентиляции в сауне
2 Функции естественной вентиляции парной
3 Оптимальная схема для парилки
4 Общие принципы
- 4.1 Пространственная ориентация
- 4.2 Способность нагреваться
- 4.3 Нормативная база
5 Эффективная вентиляция в бане – схема и устройство
- 5.1 Естественная вентиляция
- 5.2 Принудительная вентиляция
- 5.3 Устройство в банях вентиляции полов
- 5.4 Создание воздухообмена в фундаменте бани
- 5.5 Система вентиляции в банях в парилках
- 5.6 Устройство воздухообмена в моечной
- 5.7 Схема вентиляции в предбанниках
- 5.8 Вентиляция через продухи
6 Нужна ли вентиляция в традиционной русской бане
7 Необходимость вентилирования современных бань
8 Способы устройства естественной вентиляции
9 Расчёт вентиляции
10 Вентиляция через специально сделанные продухи
- 10. 1 Варианты размещения и размеры вентиляционных продухов
- 10.2 Отверстие для подачи холодного воздуха
11 Комплектующие для сооружения вентиляции
12 Как изготовить самостоятельно?
- 12.1 Что понадобится?
- 12.2 Планировка при строительстве парилки
- 12.3 Организуем вытяжку в уже построенной бане
13 Применение механической и комбинированной вентиляции
14 Замеры микроклимата в парной
15 Как правильно сделать в бане вентиляцию своими руками
- 15.1 Каркасная баня
- 15.2 Деревянная баня
- 15.3 Кирпичная и каменная баня
16 Вывод

Предназначение вентиляции в сауне

Во время строительства парилки, особая роль всегда уделяется правильной вентиляции сауны.

Объясняется это такими причинами:

Обеспечивает поступление свежего воздуха.
Именно она способна распределить кислород по всему помещению равномерно и одинаково прогреть его.
Будет способствовать быстрому очищению от накапливающегося углекислого газа, что облегчит процесс пребывания в таком пространстве.
За счет вентиляции в парной происходит правильная циркуляция воздуха, что позволяет избежать чрезмерного оседания влаги на всех деревянных поверхностях. Как результат – дерево прослужит дольше, оно не покроется слоем плесени и вредного для человеческого организма грибка, не будет гнить.
Правильная работа печи также напрямую зависит от воздухообмена.
Исчезает вероятность удушья, ведь довольно часто в парилке собирается группа людей, которые для повышения настроения могут употребить спиртные напитки. Без притока свежего воздуха уже через 30 минут в подобном помещении дышать будет практически невозможно.
Все помещение удается хорошо проветрить и тщательно просушить, что немаловажно для комфортного пребывания в нем.

Обращая внимание на все выше перечисленные доводы, и задавая себе вопрос:

Нужна ли вентиляция в сауне? Есть, конечно же, однозначный ответ – да!

Главное – делать ее своевременно и правильно, чтобы в будущем избежать процессов гниения древесины, наличия сквозняков и неприятного запаха, что никак не порадует посетителей парилки.

Как правильно сделать вентиляцию в подвале: варианты исполнения и расчеты.

Обустройство вентиляции в частном доме своими руками: выбор схемы и составление проекта.

Вентиляция в ванной комнате и туалете: выбор и установка вытяжного вентилятора.

Функции естественной вентиляции парной

Баня нуждается в вентиляции, т.к. она выполняет 3 основные функции:

Насыщение парной кислородом.
Создание оптимальных банных процессов для управления паром и воздухообменом.
Просушка бани после мытья, чтобы предотвратить образование плесени и грибков, разрушающих деревянные строения.

Чтобы парильщикам легко дышалось, требуется постоянное поступления свежего воздуха.Многие утверждают, что вентиляция парилки не нужна, т.к. после мытья проветривают баню через дверь и окно.

В организме человека в момент парения в несколько раз возрастает процесс обмена кислорода в крови. За одно посещение парной (до 2 часов и более) взрослый человек выделяет 0,5-1,5 л пота, который является концентрированным токсином. Без притока свежего воздуха мы отравляемся продуктами своей же жизнедеятельности. Воздушная смесь с низким содержанием кислорода и высоким углекислого газа может вызвать головные боли, тошноту, головокружение и вялость. Люди воспринимают это как непереносимость бани, и не осознают, что сами создали такие условия. Причина в том, что отсутствует вентиляция в парной.

Как создаются паровые режимы? Чтобы воздушный поток быстро нагревался, его вводят внизу печи, от которой он нагревается и, смешиваясь с паром, поднимается к потолку и к зоне парения.

Там создается слой пара, который при охлаждении начинает оседать в виде конденсата. На стене, напротив печи, противоположной стороне ниже, под полком бани, делается отверстие для выхода отработанного воздуха. За счет внутренней циркуляции идет активное подмешивание свежего воздуха и удаление ненужного. На каналы устанавливают задвижки, чтобы корректировать в парной воздухообмен. Так идет управление паром, и банные процедуры проходят в более комфортных условиях.

На противоположной от приточки стене в верхней части делают еще одно вытяжное отверстие, которое закрывается на период топки и мытья. Верхняя вытяжка не для паровых режимов. Она нужна только для просушки бани после мытья. После принятия банных процедур необходимо открыть и верхнее отверстие и нижнее, чтобы хорошенько просушить помещение.

Многие заблуждаются, утверждая, что просушить баню можно печью при закрытых дверях и окнах. Это иллюзия. При отсутствии воздухообмена хорошо высушить баню не удастся. При нагревании воздух способен удерживать в себе много воды (пара). При его остывании все происходит наоборот: воздух не может удерживать много влаги и начинает выбрасывать ее в виде росы. В результате в бане останется много сырости. При организованной вентиляции с каждым новым потоком уносится на улицу и лишняя влага. С этим справится любая стальная печь, ведь процесс остывания идет до 3 часов.

Оптимальная схема для парилки

Существует много схем с разными преимуществами. Вот одна распространенная схема, по которой может быть устроена вентиляция в парилке своими руками. Она также позволяет регулировать воздушный поток для поддержания того или иного режимов.

Оптимальная схема вентиляции парной

Рассмотрим подробнее. Печь и дверь на одной стороне. Приток воздуха за печью и через нижнюю щель двери. Напротив смонтированы два вытяжных канала (один под потолком, другой – над полком), соединенные между собой трубой или коробом.

В период нагревания парильной комнаты закрываются оба вытяжные отверстия, а приточные остаются открытыми.
В период парения закрывают верхний вытяжной клапан, а нижний открывают. Начинается циркуляция воздушных масс: от печи устремляется к потолку, упираясь в стену опускается. Частично он вытягивается нижним клапаном наружу, а оставшаяся часть продолжает двигаться ниже к полу и обратно вверх.
После парения, для высушивания бани, открывают оба вытяжных клапана.

Общие принципы

Можно расслабиться в несвежей парной, где кислорода мало, а пар утомляет? Вопрос риторический. К счастью, вентиляция в бане своими руками устраивается легко и без особых затрат.

Есть несколько причин, по которым следует обратить особое внимание на вентиляцию: во-первых, влажное пространство требует сквознячка, чтобы хорошо просушивать его между рабочими периодами.

Во-вторых, при процедурах хорошая вентиляция увеличивает удовольствие от пара, поскольку он насыщен кислородом, а холодный потный воздух вовремя удаляется.

Современные строительные элементы, материалы повысили герметичность помещений на порядок. Это ответ на вопрос, почему наши деды не заморачивались в своих баньках устройством особой вентиляции. Отверстие под потолком для просушки было и остаётся единственным её элементом. Приток свежего воздуха обеспечивали не плотность самого сруба, пола, дверей, окошек.

Прежде чем заняться вентиляцией в новой или реконструируемой бане, надо учесть такие факторы.

Пространственная ориентация

Преобладающие ветры существенно влияют на удаление отработанного воздуха. Приток всегда должен быть организован со стороны давления воздушных масс, выходное отверстие – с противоположной.

Логика проста: строение создаёт препятствие ветру, за ним образуется зона разряжения, которая усиливает естественную вентиляцию, помогает отработанному воздуху быстрее покинуть парную. Конечно, свободному выходу не должен мешать скат кровли, другие препятствия.

Способность нагреваться

Система вентиляции не будет работать, если баня плохо прогревается.

Причины:

Мощность печи не соответствует размерам помещения.
Вентиляция производит повышенный воздухообмен.
Слишком высокие потолки.
Плохая теплоизоляция, особенно пола.
Непригодные материалы внутренней отделки.

Неполная просушка пространства и материалов под полком также потребует дополнительного тепла для прогрева. Двери, окна должны быть теплосберегающими. Керамическая плитка на полу и стенах всегда будет холодной на ощупь, конденсировать пар.

Нормативная база

Не стоит придумывать, как правильно сделать вентиляцию в бане: всё давно придумано. В 6 разделе «Методические рекомендации по проектированию бань от 30.12.1993» говорится (с отсылкой к соответствующим СНиПам) о вентиляции.

Приводятся данные о кратности воздухообмена. Это отправная точка для правильного расчёта диаметров воздуховодов. Также стоит привести исходные данные для теплового расчёта, при которых вентиляция работает корректно.

Эффективная вентиляция в бане – схема и устройство

Прежде чем дальше разбираться с вытяжной системой и приступать к ее обустройству в бане следует знать, что вентиляция бывает естественной и принудительной. Также имеются отличие вентиляционных систем и их схем в зависимости от места расположения. Ну, а теперь обо всем по порядку.

Схема вентиляции через печь

Естественная вентиляция

Этот вариант оптимален для большинства бань, поскольку он самый дешевый и довольно эффективный. Места размещения вентиляционных отверстий необходимо определять исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня. Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Схема естественной вентиляции

Размеры отдушин должны быть примерно 300-400 мм2. При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, вентиляционные отверстия необходимо прикрывать специальными регулирующими заслонками. Для улучшения внешнего вида желательно на отдушинах монтировать декоративные решетки, которые легко можно купить в специализированных магазинах или изготовить своими руками.

Однако такой вид вентиляции не подходит для парной. Все вентиляционные отверстия (входные и выходные) должны находится на одном уровне от пола. Таким образом, входящие потоки воздуха нагреваются от печи и поднимаются вверх, а остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в помещении отверстия можно закрыть специальными заслонками.

Принудительная вентиляция

Перемещение воздуха механическим способом осуществляется посредством установки на вентиляционных отверстиях специальных устройств (вентиляторов). Это позволит довольно быстро обновить воздух, что очень важно, особенно в моечном помещении. Этот вариант вентиляции хорошо подходит в тех случаях, когда в бане установлен парогенератор. У принудительной схемы вытяжки в бане есть ряд преимуществ перед естественной:

есть возможность фильтрации входящих воздушных масс;
поддержание заданного микроклимата;
равномерное распределение прогретого воздуха.

Схема принудительной вентиляции

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху наоборот будет сильно жарко.

Важно! Поскольку повышенная влажность и высокая температура являются главными врагами любого электрооборудования, то корпус вентилятора должен иметь надежную влагозащиту, а подключение нужно выполнять в полном соответствии с ПУЭ.

Достоинство вентиляции принудительного типа состоит ускоренном воздухообмене и расширенных параметрах регулировки. Такая система вытяжки одинаково эффективна в независимости от силы и направления ветра, а также погодных условий.

Устройство в банях вентиляции полов

Полы в банных помещениях эксплуатируются в экстремальных условиях. Воздействие влаги на пол осуществляется как снизу со стороны грунта, так и сверху. Наиболее тяжелые условия созданы в парной, где горячий пар контактирует с деревянным покрытием пола, охлаждаясь и конденсируясь. Образовавшийся конденсат проникает в дерево и создает благоприятную среду для развития грибка и плесени.

Не стоит забывать о хорошей вентиляции полов

Эффективная схема вентиляции полов в банях позволяет предотвратить разрушительное воздействие плесени и убрать излишки пара. Вентилирование пола может выполняться естественным или принудительным путем. Однако для эффективности при устройстве вентиляционной системы необходимо придерживаться следующих условий:

не допускать охлаждения пола в процессе принятия процедур;
обеспечить быструю и эффективную сушку, но важно не перестараться, чтобы не допустить растрескивание древесины;
обустройство вентиляционной системы требуется выполнять еще на стадии строительства.

При расположении вентиляционных отдушин нужно принимать во внимание климат, ветровую обстановку, ландшафт, источники загрязнения, а также внутренние факторы – вид и размещение каменки, конструкции дверных проемов, наличие окон и форточек. Чаще всего отдушины для вентиляции располагают на 3 разных уровнях:

под напольным покрытием или в фундаменте;
под обогревательной конструкцией либо на уровне ее фундамента;
в стене на расстоянии 350-450 мм. от уровня пола (лучше всего делать за каменкой).

Схема вентиляции под полом бани

Устройство в банях вентиляции под полами имеет ряд преимуществ. Кроме устранения конденсата и улучшения качества сушки напольного покрытия, воздушный поток снизу не формирует сквозняки а, следовательно, вентиляцией можно пользоваться и в процессе принятия банных процедур. Для большей эффективности важно грамотно создать сливную систему для удаления стоков за пределы постройки.

Создание воздухообмена в фундаменте бани

Создание вытяжной системы в фундаменте бани крайне необходимо, так как она не только позволяет предотвратить образование плесени, но и обеспечить защиту постройку от поражения гнилью. Характеристики вентиляционной системы рассчитываются еще на стадии проектирования. Тип и расположение вентиляции фундамента бань во многом зависит от преобладающих ветров, рельефа и наличия водоемов, которые часто становятся причиной подтоплений зданий.

Отдушины для вентиляции фундамента бани

Обеспечить нормальную циркуляцию воздуха можно устроив несколько отверстий, количество и размеры которых рассчитываются в соответствии с размерами бани. Диаметр отдушин должен быть минимум 110 мм. Вентиляционные проемы обычно делают друг напротив друга. В том случае если здание бани находится в низине, плотно окружено другими строениями или имеются естественные преграды для свободного перемещения воздушных потоков, то отдушины необходимо устраивать по всем сторонам фундамента, поскольку только так можно добиться качественной вентиляции.

Система вентиляции в банях в парилках

Традиционно в парилке устанавливается печь-каменка, которая составляет основу вентиляционной системы. Воздух из парной проходит через поддувало, что обеспечивает его хорошую циркуляцию. Чтобы получить максимальный отток воздушных масс печь следует устанавливать ниже уровня чистового пола, а для запуска процесса вентилирования помещения достаточно слегка приоткрыть форточку или входную дверь. Недостаток такой схемы вентиляции в парилках бань состоит в том, что когда в печи нет процесса горения, циркуляция воздуха прекращается.

Вентиляция в рубленой бане

Кроме каменки вентиляция в парной обеспечивается дополнительными проемами со специальными заслонками для регулировки воздухообмена. После каждой банной процедуры следует открывать вентиляционные решетки на некоторое время, иначе воздух в помещении будет тяжелым и влажным, к тому же существует риск отравления угарным газом.

Когда идет протопка печи и нагрев помещения вентиляция в парной должна быть закрыта. После того как парилка полностью прогреется вытяжные заслонки можно открыть. Чтобы исключить образование обратной тяги нужно еще на этапе строительства бани сделать так, чтобы вытяжные отверстия были по площади больше приточных проемов.

В парной хорошая вентиляция просто необходима чтобы не «угореть»

В том случае если печь установлена не в самой парилке, то используется другая схема вентиляции в парных русских бань. Возле отопительного устройства на высоте 300 мм. от уровня пола делается приточное отверстие, а на противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм. от потолка. Иногда приточное отверстие делают внизу стены за печью для того чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 000 мм. от уровня пола, а другой под потолком. При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Устройство воздухообмена в моечной

В моечной, так же как и в парной, присутствует повышенная влажность, которая способствует появлению плесени и грибков. Чтобы избежать этого необходимо создать эффективную систему вентиляции в моечных бань. В помещении для мытья большое количество влаги скапливается под полом, поэтому для ее отведения достаточно будет проложить асбестовую трубу, один конец которой находится под напольным покрытием, а второй выводится на крышу и оснащается дефлектором.

Вентилирование моечной комнаты избавит от излишней сырости и убережет дерево от гниения

Создание эффективной регулируемой вентиляции в мойках бань обеспечит в помещениях сухость, умеренную температуру, приток свежего воздуха, отвод угарного газа и экономию топлива.

Схема вентиляции в предбанниках

Соседство предбанника с парной приводит к тому, что на деревянных поверхностях обшивки оседает конденсат. Для сохранения облицовки и предотвращения процессов гниения помещение необходимо хорошо утеплить и исключить сквозняки. Наиболее простая схема вентиляции для предбанника состоит в выводе влажного воздуха через моечную или санузел. Лучше всего для этого помещения организовать вентиляционную систему принудительного типа.

Вентиляция через продухи

Чтобы воздухообмен не зависел от работы печи, для притока и вывода воздуха в стенах устраивают специальные отверстия. Она гарантированно будет работать при соблюдении следующих условий:

вытяжное отверстие размещают под потолком бани – там, где скапливается разогретый воздух;
приточное отверстие должно располагаться невысоко над полом на противоположной стене, чем ближе к печи, тем лучше, чтобы втягиваемые холодные потоки не били по ногам;
оптимальное расстояние по вертикали между продухами должно составлять 150-200 см;
сечение вытяжного отверстия должно быть больше.

Холодный воздух сразу попадает в зону нагреваИсточник ventilation-conditioning.ru

Идеальное расположение приточного продуха – за печью. Поступая в помещение, он сразу начинает греться, вытесняя уже горячую воздушную массу вверх и в сторону вытяжки. Поэтому в парной не образуется холодных потоков и уровней с заметно разной температурой.

Если вы хотите знать, как правильно сделать вентиляцию в бане и парилке, предусмотрите эту схему ещё на этапе проектирования и до установки печи. Также важно обязательно сделать перепад по высоте между вентиляционными отверстиями. Если они будут находиться примерно на одном уровне, это приведет к возникновению сквозняка и быстрому проходу свежего воздуха по прямой, без циркуляции в помещении.

Совет! Лучше всего делать вытягивающий продух непосредственно над полком для притока к нему горячего воздуха и быстрого вывода отработанных масс.

Вытяжка естественной вентиляцииИсточник stroyfora. ru

Чтобы иметь возможность регулировать проветривание или ограничивать доступ в парилку слишком морозного воздуха, нужно предусмотреть крышки или задвижки для продухов.

Преимущества естественной вентиляции заключаются в том, что она работает без использования устройств, которым необходимо питание от сети и которые могут ломаться. Её монтаж и эксплуатация не требуют больших затрат.

Нужна ли вентиляция в традиционной русской бане

В старину русские бани специально не оборудовались вентиляционной системой, и отлично служили многие годы. Воздухообмен в них происходил естественным путем. Этому способствовали бревенчатые стены без утепления и обшивки, между венцами которых просачивался воздух. А также кирпичные дровяные печи с поддувалом, топящиеся прямо из парной, дымоход которых исполнял функцию вытяжки.

Как делать вентиляцию в бане, никто не задумывался, да в этом и не было необходимости, так как бани были небольшими и состояли максимум из двух помещений – предбанника и парной, в которой и парились, и мылись. Таким маленьким постройкам вполне хватало залпового воздухообмена, происходящего при открывании двери при входе и выходе из парилки. А по окончании процедур её и печную дверцу оставляли приоткрытыми до полного высыхания помещения. Сырой теплый воздух вытягивался в дымоход.

В русской бане специальная система воздухообмена не предусматриваласьИсточник dveribani.by

Возможность залпового вентилирования можно предусмотреть и в современных банях, если сделать открывающуюся форточку на стене, противоположной двери в парилку, и по диагонали от неё. Их ненадолго открывают перед заходом очередной партии парильщиков, только чтобы освежить воздух, но не выстудить помещение.

Если вы строите русскую баню без изысков, множества отдельных комнат, с традиционной печью, о том, как сделать вытяжку в бане, чтобы не было сырости, можно особо не задумываться. Достаточно двери, небольшого окна, хорошей печной тяги и обязательного проветривания после того, как все помылись.

Необходимость вентилирования современных бань

Современные бани за последнее столетие стали совсем другими. Сегодня их строят из разных материалов, не только из бревна. Облицовывают снаружи, утепляют и обшивают вагонкой внутри, буквально герметизируя постройку. Делают несколько изолированных помещений – парилку, моечную, раздевалку, комнату отдыха, санузел, а иногда и бассейн, и кухню.

План современного банного комплексаИсточник remoo.ru

Изменились и принципы отопления: печи зачастую делают с топкой из предбанника, а многие предпочитают дровяным электрические отопительные приборы, для работы которых не нужен дымоход. А чтобы не выходить на улицу в плохую погоду, такие комплексы нередко пристраивают к дому или размещают прямо в нем.

Стремление к удобству, комфорту и красоте может привести к нежелательным последствиям и даже навредить здоровью, если не продумать, как правильно сделать вентиляцию в бане. Самые распространенные последствия – это отравления угарным газом, гниение деревянных конструкций и появление плесени, споры которой совсем небезобидны.

Способы устройства естественной вентиляции

Плотный и тяжелый холодный воздух всегда опускается вниз, а нагретый вытесняется им и поднимается вверх. Так возникают движущиеся воздушные потоки в помещениях с любым обогревательным прибором. Но без притока свежего воздуха он не обновляется, а просто перемещается.

Если в нижней части стены сделать отверстие, через него будет поступать воздух с улицы, если его температура там ниже, чем в помещении. А через отверстие наверху он будет вытягиваться. Это и есть естественная вентиляция.

Схема движения воздушных масс в обогреваемом помещенииИсточник e-derslik.edu.az

Этот элементарный закон физики и используют, когда задумываются о том, как сделать вентиляцию в бане своими руками без использования каких бы то ни было механизмов. Как правило, естественной вентиляции без принудительного забора воздуха для небольшой бани вполне хватает. В отличие от жилых помещений, в которых летом бывает так же жарко, как на улице, температура в бане всегда выше.

Но в ней необходимо поддерживать комфортную для приема процедур температуру, причем так, чтобы не образовывались сквозняки, и не было резкого перепада от жары на полке до холода на полу. Для этого воздушные потоки должны двигаться по определенной траектории, которую задают посредством размещения приточных и вытяжных отверстий в конкретных местах.

Расчёт вентиляции

Учитываем, что при использовании электрического нагревателя вентиляционные отверстия выбирается меньшего размера, но для сауны с дровяным или газовым отоплением их следует выбрать на 10 –15% больше расчётного.

На основании указанного документа по воздухообмену сделаем расчёт условной (!) бани. С магистральными приточным и вытяжным воздуховодами.

Таблица 1

Наименование	Длина, ширина, высота	Объём, м3	Воздухообмен, кратность		Воздухообмен, м3/час		Примечание
Наименование	Длина, ширина, высота	Объём, м3	Приток	Вытяжка	Приток, Гр. 3 х гр.4	Вытяжка, гр.3 х гр.5
1	2	3	4	5	6	7	8
Предбанник	2 х 3 х 2,4	14,4	3	0	43,2		Добавить приток в размере 158 – 43 = 115 м3
Моечное, душевая	2 х 2,5 х 2,4	12,0		Не менее 50 м3/час		50
Санузел	2 х 1,2 х 2,4	5,8		Не менее 50 м3/час		50
Парная	2,3 х 2,3 х 2,2	11,6	0	5		58
Всего		43,8			Σп = 43	Σв = 158

Между притоком и вытяжкой должен быть соблюдён баланс. Поэтому объём притока должен быть 158 м3/час.

Скорость воздушных потоков также нормируется в приведённых рекомендациях. Для естественной вентиляции всех помещений это не менее 1м/с, парной – 2 м/с. При механической (принудительной) – не более 5 м/с.

В таблице 2 находим нужный диаметр для круглого воздуховода, в таблице 3 – квадратного или прямоугольного. В столбике с необходимой скоростью ищем наиболее близкую величину к полученному нами воздухообмену (158 м3/час). Для 5 м/с это 125 мм. Для парной (58 м3/час) со скоростью 2м/с – 125 мм.

Таблица 2

Таблица 3

Аналогично находим нужные величины для не круглых воздуховодов.

В бане с указанными помещениями приток идёт от предбанника и выходит в санузле. Эти помещения и мыльная оборудуются принудительной вентиляцией. Вентиляция в бане в парилке обеспечивается подачей воздуха из предбанника или (если это возможно) с улицы.

Вентиляция через специально сделанные продухи

Оптимальный вариант устройства вентиляции для большинства бань.

Вентиляция через специально сделанные продухи

Преимущества:

Важно. Устройство вентиляции желательно продумать еще перед началом возведения бани. Решите вопросы с конкретным размещением отверстий и их габаритными размерами. Советуем высоту продухов делать не больше, чем высота бруса, а плошать отверстия регулировать длиной.

Вопросами монтажа вентиляции занимаются во время возведения бани

Направление движения воздуха

Варианты размещения и размеры вентиляционных продухов

Для всех продухов естественной вентиляции есть несколько общих правил. Первое – для того чтобы улучшить эффективность работы системы, отверстия подачи холодного воздуха должны располагаться внизу примерно 20 сантиметров от уровня пола. Отверстия для выхода должны размещаться на максимальной высоте – под потолком или на потолке. Второе – перемешивание различных слоев воздуха в объеме парной улучшается, если входное и выходное отверстия расположены на максимальном удалении друг от друга, желательно по диагонали помещения. В каких именно местах их рекомендуется устанавливать?

Варианты размещения вентиляционных отверстий

Отверстие для подачи холодного воздуха

Его можно делать в нижней части дверного полотна парной.

Отверстие для подачи холодного воздуха

Двери с отверстиями для вентиляции (фото)

Преимущества – нет необходимости делать лишнюю дыру в стене бани. Это экономия времени и усилий, кроме того, исключается вероятность намокания нижних венцов сруба. Недостаток – в большинстве случаев двери располагаются напротив полок для принятия банных процедур, появляются потоки холодного воздуха, создающие ряд неудобств.

Под полкой.

Отверстие под полоком

Преимущества – входное отверстие незаметно, потоки холодного воздуха хорошо перемешивается с теплым по всему объему. Недостаток – усложняется доступ к решетке для открытия/закрытия заслонки. Если во время мытья регулировать интенсивность вентиляции можно только с помощью верхней решетки, то после проветривания бани нужно закрывать обе. А это значит, что придется через некоторое время специально для закрытия продуха посещать парную.

Важно. Заслонки на вентиляционных отверстиях нужно устанавливать по две на каждое – снаружи и внутри парной. После проветривания бани обе следует закрывать. Выбирайте такую технологию установки решеток, которая гарантирует полную герметичность внешних заслонок. Категорически запрещается попадание атмосферной влаги на венцы сруба.

За печкой.

Приточное отверстие за печью – схема

Самый оптимальный вариант. Холодный воздух с улицы ударятся в печку, немного подогревается и разбивается на несколько отдельных и с невысокой скоростью движения потоков. Сквозняки полностью ликвидируются. Недостатки – не всегда есть возможность установить в этом месте декоративные решетки. Если печка находится близко к стене, то большая температура отрицательно влияет на пластиковые или деревянные материалы декоративной решетки. Кроме того, согласно правилам техники безопасности такие места за печкой должны изолироваться листовым железом с использованием теплоизоляции.

Для вашего конкретного случая не подходит ни один вариант? Не проблема, делайте отверстие там, где считаете нужным.

Что касается выходного отверстия, то с его размещением проблем меньше. Единственный наш совет – не делайте в потолке. Переувлажненный воздух нельзя выводить на чердак, он станет причиной постоянного увлажнения деревянных элементов стропильной системы, а ее преждевременный ремонт всегда «влетает в копеечку». Чтобы предохранить стропила, влажный воздух придется выводить на крышу. Зачем делать в покрытии дополнительное отверстие, зачем своими руками и за свои деньги ухудшать герметичность покрытия крыши?

Не стоит делать вытяжное отверстие в потолке

Выходное отверстие

Комплектующие для сооружения вентиляции

Для создания благоприятных условий в парилке бани и во всех дополнительных помещениях предстоит правильно устроить систему вентилирования. В противном случае ни о каком комфорте и речи быть не может.

Комплектующие, используемые для устройства вентиляции, следующие:

вентиляционный клапан;
задвижка;
решетка;
сетка антимоскитная/защитная;
вентиляционный короб;
воздуховод оцинкованный или гофрированный;
вентилятор;
гигрометр, термометр;
металлический скотч, хомут, монтажная пена, герметик, крепления и другие расходные материалы для монтажа и оформления входных и выходных отверстий.

Вентиляционные клапаны для вентиляции в бане ставят на приточные и вытяжные отверстия. Они бывают различного размера, формы и материала. Поэтому не составит труда подобрать клапан, идеально подходящий по цвету.

Клапаны для вентиляции, которые откручиваются/закручиваются, наиболее удобны в использовании, позволяют оставлять совсем маленькие щели для поступления микро порций воздуха

Задвижки также встречаются в различном исполнении. Они нужны, чтобы при необходимости открывать/закрывать отверстия. Часто домашние умельцы делают самодельную конструкцию, которая не хуже справляется с функцией удаления/притока воздушных масс из помещений.

Галерея изображенийФото из Включение в канальную систему диффузора или анемостата предоставляет возможность контролировать силу воздушного потокаУказанные устройства обеспечивают плавную регулировку поступления или оттока воздуха простым механическим способомДиффузоры или анемостаты могут использоваться как в системах вентилирования банных помещений, так и в системах кондиционирования комнат отдыха или предбанниковС вентиляционным каналом устройства регулировки воздушного потока соединяются муфтой. Установка их производится или на потолок, или на стенуУстановка углового диффузераПлавная регулировка воздушного потокаАнемостат систем вентиляции и кондиционированияСоединение анемостата с воздуховодом муфтой

Решетка и сетка нужны для защиты вентиляционного отверстия от попадания внутрь грызунов, ночных бабочек, комаров и прочей живности. Решетки выбирают из дерева, жаропрочного пластика, а сетку чаще всего из металла.

Решетку из мягкого материала нецелесообразно ставить на приточные отверстия – грызуны могут ее испортить. Лучше выбирать металлические варианты

Вентиляционный короб обустраивают в нише стены или, если условия не позволяют, прокладывают поверх, например, если в качестве материала стен использован газобетон. Короб можно смастерить из подручных материалов или использовать в качестве воздуховода гофру или оцинкованную трубу. Пластиковые аналоги для парилки не подойдут – нужно учитывать температуру, до которой будет нагреваться помещение.

Вентилятор в бане используется как для притока, так и для вытяжки. Оптимальным считается его использование только в одном из направлений – для притока или удаления воздушных масс.

Покупать нужно жаропрочный прибор, специально предназначенный для бань и саун с IP 44 и выше. Не нужно забывать о специфике помещения – здесь много пара и высокая температура.

Если в помещении бани обустроен бассейн, то без принудительной вентиляции не обойтись. Бассейн – это дополнительная комната, где круглосуточно испаряется вода. А дерево это не любит

Расходные материалы используются при монтаже для крепления воздуховодов, обустройства вентканалов и установки клапанов, вентиляторов. Гигрометр и термометр нужны, чтобы эффективно пользоваться вентсистемой.

Если устроено механическое вентилирование с применением климат-техники, то там имеется встроенный датчик температуры и регулятор уровня влажности. Исходя из реальных показателей приборов система запускает вытяжной вентилятор или открывает приточный клапан.

Устройство вентилируемых полов планируют еще на этапе строительства. Реализуют этот тип вентиляции вместе с сооружением чернового, а затем чистового пола, подобрав для себя наиболее приемлемый вариант по цене

Правильно обустроенная вентиляция обеспечит комфортное пребывание во всех помещениях бани, не омраченное сторонними запахами и каплями воды, стекающими по стенам и падающими за шиворот с потолка.

Еще одно важное условие длительного срока эксплуатации – своевременная и полная просушка после использования. Именно от выполнения этого пункта зависит, как долго прослужит баня и потребуется ли замена сгнивших досок на новые ближайшие 3-5 лет.

Когда вентиляции нет, а владелец бани плотно закрывает двери и окна после использования, можно уже через год обнаружить грибок, плесень, гниль

Как изготовить самостоятельно?

Для того чтобы создать в парилке и других банных помещениях комфортные условия, необходимо грамотно обустроить систему вентилирования. Провести ее в бане можно и своими силами, и с привлечением специалистов. Для этого понадобится проект работ, материалы и инструменты, а также немного сил и времени.

Что понадобится?

Для монтажа вентиляционных каналов в бане нужна подготовка. В работе понадобятся комплектующие:

несколько вентиляционных клапанов;
задвижка;
металлическая решетка;
антимоскитная сетка;
короб вентиляции;
гофрированный воздуховод;
гигрометр;
вентилятор;

термометр;
скотч металлизированный;
хомут;
пена монтажная;
герметик;
крепежные элементы;
декоративные накладки для облицовки входных и выходных отверстий.

Кстати, последние широко представлены в любом магазине в самых различных цветах и текстурах, поэтому приобрести оптимальный вариант не составит никакой проблемы. Вентклапаны устанавливают на вытяжные и приточные отверстия. Они могут отличаться по форме, а также по размеру и материалу изготовления. Задвижки используют для того, чтобы оперативно открывать или закрывать отверстия. Они изготавливаются из самых различных материалов, а некоторые домашние мастера даже делают их своими руками, причем по крепости и прочности фиксации они ничем не уступают магазинным вариантам.

Решетка с сеткой, как и в обычных домах, необходима для того, чтобы создать барьер на пути насекомых и грызунов, чье присутствие крайне нежелательно ни дома, ни в бане. Чаще всего их делают из металла, но встречаются варианты, выполненные из жаростойкого пластика.

Короб, как правило, крепят с внешней стены, но если технической возможности для этого нет, его попросту прокладывают по верху. Такое расположение характерно для строений из газобетона. Некоторые изготавливают короб самостоятельно, используя для этого гофротрубы. Имейте в виду, что пластиковые варианты не подойдут для парных помещений, поскольку под воздействием высоких температур большинство видов пластика начинает деформироваться.

Вентилятор в парной применяется как на приток, так и на вывод отработанного воздуха. Оптимально, если в комнате он будет работать лишь в общем направлении. Такое устройство следует приобретать в жаропрочном варианте, который специально производится для финских саун и бань. Термо- и гигрометр применяются для того, чтобы использование бани было максимально практичным. К примеру, в системах с принудительным вентилированием довольно часто ставят термодатчики, которые анализируют реальное состояние воздуха и в зависимости от его рабочих показателей открывают приточный кран или запускают вытяжку.

Планировка при строительстве парилки

Оптимально, если вся вентсистема продумывается заранее – еще на этапе проектирования здания. Чтобы выбрать максимально подходящую конструкцию, стоит заострить внимание на некоторых нюансах монтажных работ. Вентиляционная система, как правило, закладывается на этапе строительства бани, именно в это время прокладываются все необходимые каналы и формируются проемы, в которые они позже будут замуровываться либо к которым будут крепиться. Сами регулируемые окна фиксируют лишь после выполнения работ по декоративной отделке комплекса.

Все вентпроемы обычно имеют идентичный размер, при этом если стоит задача усилить степень оттока воздуха, то вытяжное окошко делают чуть более крупным, чем приточное, но ни в коем случае не наоборот. Формирование вытяжного отверстия с диаметром ниже, чем у приточного, не допускается категорически, потому что такая конструкция может создать угрозу для жизни и здоровья пользователей.

Непременно в системе должны быть предусмотрена заслонки и задвижки, причем последние считаются наиболее предпочтительным вариантом, поскольку они позволяют закрыть отверстия с наибольшей герметичностью без образования каких-либо щелей. Регулируемые задвижки важны еще и потому, что приток воздуха зависит не только от размера окна, но и от времени года. Зимой, когда за окном превалируют отрицательные температуры, холодные воздушные массы более интенсивно проникают в помещение бани, именно поэтому в осенне-зимний период окна открывают частично, тем самым задерживая поступления больших объемов морозных воздушных масс.

Что касается вентиляционного окна, то размер его поперечного сечения вычисляют, отталкиваясь от объема парной комнаты. Условно принят норматив, в соответствии с которым площадь окна должна соответствовать 24 см2 на каждый кубометр пространства. Если расчеты выполнены с нарушениями и отклонениями в ту или иную сторону, то помещение будет слишком сильно проветриваться либо же наоборот.

Еще на этапе проектирования бани следует помнить о том, что окошки вентиляции не должны располагаться ровно друг напротив друга на одном уровне. В этом случае теплые массы воздуха не будут иметь нормальной циркуляции и не смогут охватить все требуемые участки прогрева. Отверстия для вытяжки следует располагать немного ниже уровня потолка. Это связано с тем, что теплый воздух поднимается вверх. Если в системе присутствует выход для перегретых потоков воздуха, то они эффективно выводятся наружу, а если отверстия располагаются низко, то отработанный воздух не может найти места для выведения и общий микроклимат в помещении становится некомфортным.

Отдельно следует предусмотреть вентиляцию пола, поскольку при постоянном контакте с водой деревянные поверхности уже через 3-5 лет теряют свои эксплуатационные характеристики, поэтому к вентилируемому полу предъявляются важные требования:

для формирования возможности появления потока в фундаменте необходимо соорудить небольшие отдушины;
пол следует настилать таким образом, чтобы между досками оставались щели размером до одного сантиметра;
чистовой пол необходимо уложить непременно выше уровня нахождения поддувала, что способствует тому, что печь начинает работать как дополнительная вытяжка;
после приема банных процедур следует оставлять входную дверь полностью открытой до тех пор, пока пол не просохнет.

Что касается предбанника, то здесь обустроить вентиляцию легче всего, поскольку в таком помещении отсутствует непосредственный контакт с водой. Как правило, здесь формируется комбинированный либо естественный способ вентилирования, когда прохладный воздух сквозь приточный канал поступает внутрь, а выводится при помощи вытяжного механизма парной комнаты, куда попадает под действием вентилятора.

Кроме того, здесь допускается монтаж проветривателей, для чего может потребоваться подключение к сети электрического тока и выход на улицу..Что касается моечной комнаты, то здесь обычно сооружают принудительную вентиляцию, а воздухообмен здесь происходит при помощи электромотора.

Организуем вытяжку в уже построенной бане

Еще древние зодчие, далекие от законов физики, изобрели способ вентиляции, который основывался на создании естественной тяги. В зависимости от того, как топилась баня – по-черному или по-белому, зависело и то, куда выводился нагретый воздух. В первом случае печка не функционировала во время непосредственного парения, поэтому для вентилирования использовались открытые окна и двери. Белая схема предусматривает строительство дымохода. Как уже говорилось, закладывать основные элементы системы воздухообмена следует еще на этапе строительства, однако бывают варианты, когда возникает необходимость оборудовать вытяжку в уже построенном корпусе.

Чтобы это сделать, следует пробить отверстия прямо в стенах и дополнить их специальными заглушками. Одно отверстие пробивается в районе поддува печи, а второе – возле потолка на противоположной стороне. Безусловно, это проще всего сделать, если баня построена из бревен. Если здание построено из газобетона и тем более из кирпича, то сформировать отверстия и обустроить вытяжку будет гораздо проблематичнее, поскольку в процессе таких работ можно нарушить целостность стен совсем не там, где следует, и риск разрушения бани в целом при этом довольно велик. Именно поэтому не стоит самостоятельно делать вентиляцию в уже эксплуатируемых банях. Доверьте эти работы профессионалам, которые имеют необходимые навыки и специальные инструменты. Но если все же твердо намерены сделать все работы самостоятельно, изучите пошаговое руководство.

Применение механической и комбинированной вентиляции

В парных помещениях обустроить вентиляцию можно несколькими вариантами. Помимо естественной, в парильном отделении используют механическую и комбинированную вентиляцию. Это зависит в основном от планировки, например, если баня пристроена к жилому дому. Когда с улицей граничит только одна стена и все клапаны установлены на ней, тогда вентиляция в бане в парилке без механического побуждения не обойдется.

В механической и комбинированной вентиляционной системе применяются специальные приборы, контролирующие воздухообмен.

Чем ниже размещены вентилирующие отверстия, тем больше тепла сохранится в парной. Чтобы достичь хорошего результата необходимо дополнительно оснастить систему вентиляции механическими приборами. Для этого используются в воздуховодах дефлекторы или простые вентиляторы. Воздухообмен идет по прежней схеме, только удаление ненужного воздуха из помещения идет за счет вентилятора. Это комбинированная система. При механическом типе вентиляции и в приточном и в вытяжном канале ставят вентилятор.
Индивидуально для каждого помещения подбирается свой тип системы.

Какие условия необходимо соблюдать

Не должен нарушаться температурный режим в парной. Вентиляцией должны правильно распределяться воздушные потоки, не нарушая установленной температуры: горячий воздух вверху и прохладнее ближе к полу.
Для изменения скорости движения воздуха, на каналы следует ставить задвижки с возможностью регулировки.
Поступление новых воздушных масс в парильную должно быть напрямую с улицы. Исходя из особенностей постройки, можно монтировать воздуховоды.
Во избежание обратной тяги не допускайте разницы в площади между вытяжным и приточным каналом.
Для защиты полов от возгорания приточный канал под полом устанавливается около металлического листа печи, обдувая ее холодным воздухом.
По окончании приема бани тщательно просушите полы и все комнаты.
Вентиляционные отверстия снаружи закрывайте решетками для защиты от грызунов.

Замеры микроклимата в парной

У каждого парильщика требования к условиям температуры и влажности индивидуальные. Они основаны на личных ощущениях. Добиться создания определенных параметров можно с помощью приборов.

Термометр для измерения температуры в парилке

Измеряют температуру в парной спиртовым термометром. Нельзя применять ртутный термометр. Можно пользоваться электрическим термометром. Термопару размещают в парильной комнате, а индикатор выводят в предбанник или комнату для отдыха.

Влажность воздуха можно измерить гигрометром. Исходя из индивидуальных пристрастий парильщика, можно с помощью этого прибора установить определенный режим.

Как правильно сделать в бане вентиляцию своими руками

Современные производители предлагают широкий ассортимент готовых комплектов для вентилирования помещений. Можно воспользоваться этими предложениями или изготовить систему самостоятельно. Есть три варианта организации воздухообмена:

ВариантОписание

Естественный	Работает благодаря разнице давления внутри помещения и снаружи. Приточный канал располагается у пола, вытяжной- у потолка. Не требует какого-то специального оборудования, но может спровоцировать возникновение сквозняков. С такой системой важно тщательно загерметизировать и утеплить помещение.
Комбинированный	Для ускорения воздухообмена используют вентиляторы. Такие системы особенно хорошо показали себя в парилке. Для установки потребуется купить специальное оборудование и подключить его к источнику питания.
Механический	Высокопродуктивные системы, для управления используются датчики и контроллеры. Нуждаются в регулярном сервисном обслуживании и стоят дороже всех остальных.

Выбор между этими тремя видами воздухообмена зависит не только от финансовых возможностей владельца бани, но и от типа строения. Правильная вентиляция в бане учитывает материалы стен и пола, расположение отопительных приборов, размещение бани относительно остальных построек на участке.

Каркасная баня

Вентиляцию в каркасной бане следует обустраивать таким образом, чтобы не нарушить многослойную структуру стен. Каркасные строения отличаются полной герметичностью, поэтому важно организовать полноценный воздухообмен во избежание появления затхлости и сырости. В этом случае оправдана установка комбинированной или механической вентиляции.

Каркасные бани быстро возводятся и отличаются хорошим сохранением теплаВажно! Места монтажа воздуховодов должны закладываться еще на стадии проектирования.

Расположение вентиляционных каналов в каркасной бане традиционно- внизу – приточный поток, в противоположном углу – вытяжка.

Деревянная баня

Дерево – экологичный материал, который сам по себе «дышит». Промежутки между бревнами также способствуют естественной вентиляции в бане из сруба. Но следует учитывать, что баня – помещение с особыми условиями эксплуатации, поэтому нельзя ограничиваться естественными условиями воздухообмена.

Для

Кирпичная и каменная баня

Кирпичные и каменные строения отличаются долговечностью. Сами стены устойчивы к воздействию влаги, но обычно изнутри они обшиваются натуральной вагонкой, а этот материал нуждается в защите. Если нет хорошей вентиляции в кирпичной бане, материал обшивки неизбежно покроется плесенью и деформируется. Чтобы избежать этого, необходимо распределить воздушные потоки таким образом, чтобы они проникали под материал обшивки. Для этой цели отделочный материал закрепляют на обрешетке и оставляют отверстия для притока воздуха. Чтобы воздух попадал в вентиляционные щели, используются небольшие вентиляторы. Этот прием гарантирует отсутствие затхлости и сырости.

Вентиляционные каналы следует закладывать еще на стадии возведения стенВажно! Герметичность кирпичной кладки заставляет использовать вентканалы большего диаметра, примерно 20 сантиметров.

Вывод

Вентилирование и обновление внутреннего климата в любом случае необходимы – это итоговый вывод, это необходимо помимо всего прочего для обеспечения комфорта при использовании бани. Выбор естественной или принудительной – остается за вами. Надеемся, что с учетом нашего материала вы сможете найти самое подходящее для себя решение.

Источники

https://klimatlab.com/ventilyaciya/systema/kak-sdelat-v-saune. html
https://VentilyaciyaDom.ru/bani/obustroit-ventilyatsiyu-v-parilke.html
https://stroy-okey.ru/house/pristroyka/kak-pravilno-sdelat-ventilyaciju-v-bane-shemy-i-ustrojstvo-svoimi-rukami/
https://HouseChief.ru/ventilyaciya-v-bane-svoimi-rukami.html
https://m-strana.ru/articles/kak-sdelat-ventilyatsiyu-v-bane/
https://banya-expert.com/ventilacia/estestvennaya-ventilyaciya-v-bane.html
https://sovet-ingenera.com/vent/montazh/ventilyaciya-v-bane.html
https://dekoriko.ru/banya/sovety-po-ustrojstvu-ventilyacii/
https://seti.guru/ventilyatsiya-v-bane-svoimi-rukami
https://parilochka.com/ventilyatsiya-bani/v-parilke.html

[свернуть]

Гидроизоляция и вентиляция полов в бане

Главная/ Статьи/Гидроизоляция и вентиляция полов в бане

Сегодня очень важно, чтобы баня либо сауна функционировала правильно и качественно. Прежде всего, стоит позаботиться о вентиляции и гидроизоляции, поскольку эти моменты считаются наиболее важными.

Узнать стоимость Задать вопрос Фото наших бань Фото наших саун

Узнать стоимость

Нажимая кнопку отправить, Вы подтверждаете свое согласие на обработку предоставляемых данных

Правильная схема устройства вентиляции

Вентиляция – это процесс, во время которого внутри помещения происходит обмен воздуха. Все знают, что человек выдыхает углекислый газ. Если помещение не проветривается, то оно наполняется этим газом, а кислорода становится все меньше, тогда сложно дышать. В результате этого могут даже возникать головные боли.

Поэтому важно подумать о вентиляции в бане. Данная система работает по простому принципу:

в банном помещении создаются отверстия, через которые может поступать свежий воздух. Обычно их делают снизу;
когда свежий воздух смешивается с атмосферой внутри помещения, которая значительно теплее из-за работы печи, то происходит распределение потока по всей территории;
сверху делают другие отдушины, через них помещение покидает отработанный воздух.

Стоит помнить, что по размеру выходные отверстия должны быть больше приточных. Иначе есть вероятность, что свежий воздух не будет поступать внутрь бани.

Таким образом, важно сделать хороший воздухообмен. Только тогда пребывать в бане будет комфортно и приятно. При этом учитываются определенные моменты:

вытяжные отдушины не создают в потолке, поскольку в таком случае будет происходить быстрое охлаждение помещения;
все вентиляционные отверстия, их размеры зависят от размеров помещения;
на отверстиях в обязательном порядке нужно ставить задвижки. Тогда у вас будет возможность регулировать поток воздуха.

Если воздухообмен выполнен правильно, то внутри помещения всегда будет свежий воздух. А это приведет к тому, что посетители будут получать от посещения парики оздоровительный эффект. Также баня благодаря этому будет быстрее высыхать после проведения всех процедур. Поскольку мы говорим о деревянной бане, то влага может испортить материал. Если правильно выполнить вентиляцию, то можно избежать таких негативных моментов:

температура снижается за счет того, что извне поступает холодный воздух;
на распределение тепла происходит негативное влияние;
из парилки уходит влажный, горячий воздух, где отсутствует углекислый газ.

Однако схемы вентиляции могут быть разными.

Специфика обустройства гидроизоляции в деревянной бане

Дерево представляет собой уникальный материал для строительства. Он имеет определенные отличия от кирпича, камня, бетона. Поэтому появляются дополнительные факторы, которые нужно обязательно учесть:

усадка. Этот момент очень важен, когда речь идет о постройке бани либо сауны из дерева. После возведения сооружения на протяжении первых 12 месяцев могут происходить изменения линейных размеров, объема. Поэтому работы по отделке лучше проводить позже. Особо актуально это для тех случаев, когда отделка будет выполняться другими материалами, которые не очень сильно подвергаются усадке. Также стоит помнить о материалах рулонного типа. В результате усадки швы, которые расположены между частями, находящимися на полу, могут порваться. Результат – защита от влаги будет непригодной;
подверженность гниению, привлекательность для микроорганизмов, грибка. Подобные процессы проходят гораздо быстрее, если в помещении влажно. А в бане именно такая среда. Поэтому здесь не только важно сделать качественную гидроизоляцию, но и организовать грамотный дренаж. То есть, лишняя жидкость должна выводиться наружу. Важно понимать, что в результате порчи древесины микроорганизмами, грибком страдают не только материалы для бани, но и сами люди, которые помещают помещение на регулярной основе. Ведь они постоянно вдыхают споры грибка, контактируют с бактериями. А это далеко не положительно влияет на их организмы;
дерево отличается отличными показателями теплоизоляции. Именно это способствовало его популярности в плане применения для строительства бань;
когда дерево контактирует с другими материалами, то происходит обмен влаги. Причем он может выполняться в одну либо другую сторону. Этот фактор должен быть учтен, если в бане чистовой пол и стены сделаны из дерева, а в качестве чернового пола выступает бетонная стяжка.

Стоит помнить: когда строится баня, то лучше брать породы дерева, которые отличаются большим содержанием смолы. В тех условиях, которые свойственны бане, они будут служить гораздо дольше.

Если вы хотите, чтобы внутри бани вашим посетителям было комфортно, удобно, уютно, они оздоровились и получили нужный эффект, удовольствие от посещения, тогда стоит изначально все правильно организовать. Ведь это залог здоровья посетителей бани!

Заказать отделку русской бани или финской сауны вы можете на нашем сайте или позвонив по телефону: 8 (499) 110-97-56.

10.04.2020

Вернуться к списку

Комментарии к статье

Выполним внутреннюю отделку под ключ:

Вентиляция под полом Советы и рекомендации от Pure Ventilation

Вам нужна система вентиляции под полом?

Легко забыть, что помещение под домом нуждается в вентиляции. В конце концов, вы там не для того, чтобы замечать качество воздуха. Но это не значит, что это не важно. Если есть проблема с вентиляцией под вашим домом, это может повлиять на вашу среду обитания. Влага под домом может привлечь ваше внимание затхлым запахом или просевшими половицами. Это связано с тем, что во влажной среде древесина гниет и способствует росту плесени. Хуже того, влажная или гнилая древесина — отличное место для гнезда термитов. В худшем случае сырость из-под дома вызывает болезнь. Если вы предотвратите сырость под домом или устраните ее на ранней стадии, вы и ваша семья будете здоровы. Обеспечение надлежащей вентиляции под полом является важным шагом к устранению этих проблем.

Итак, как узнать, есть ли проблема под домом?

Большинство людей не понимают, что есть проблема с черным полом, пока это не становится проблемой в основном доме. Как мы уже упоминали, запахи и просевшие полы могут указывать на проблему с черным полом, но есть и другие признаки. Влажный воздух в жилое помещение может поступать из-под дома. Поэтому, если на ваших окнах много конденсата или в доме чувствуется влажность, пришло время взглянуть на вентиляцию всего дома, включая черный пол.

Если есть возможность проверить подполье на наличие признаков конденсата, плесени или гнили, то вам следует это сделать. Исследуйте любые признаки воды под домом, например. обесцвеченная древесина. Попробуйте определить источник воды:

Труба протекает?
Есть ли признаки конденсата?
Есть ли видимая плесень или грибок?
Может ли попасть дождевая вода?
Если есть запах, то сильнее ли он в подвале?

Не каждый может спуститься под свой дом, но если вы считаете, что может быть проблема, безусловно, стоит попросить друга или родственника проверить это для вас.

Откуда берется влага?

Влага попадает под дом разными путями. Некоторые из них менее очевидны, чем другие. Капельку из прохудившейся трубы или лужу, куда могла попасть дождевая вода через щель в здании, диагностировать несложно. Труднее сказать, проникает ли влага через почву. Поверхность почвы может казаться сухой, но скрывать много влаги. Когда влага испаряется, она поднимается через почву под дом. Без надлежащей вентиляции эта влага задерживается под домом без выхода. Вот почему воздух под домом может казаться влажным, даже если нет видимого источника воды.

Как это исправить?

Если проблема вызвана протечкой под домом, первое, что нужно сделать, это заделать ее. Как только вы убедитесь, что устранили все утечки и слили лишнюю воду, пришло время подумать о вентиляции.

Без вентиляции влаге под домом некуда деваться. Даже при наличии вентиляционных отверстий поток воздуха может быть недостаточно быстрым для удаления влаги. В этом случае вам может понадобиться вытяжной вентилятор для механического удаления спертого воздуха. Принципы вентиляции под полом довольно просты: хорошо проветриваемая зона, которая позволяет свежему воздуху поступать из разных областей, обычно приводит к более здоровому подполью.

Простые вентиляционные отверстия (обычно вентиляционные отверстия кирпичного типа с небольшими отверстиями в них), стратегически расположенные по периметру чернового пола, являются наиболее распространенной мерой для обеспечения вентиляции чернового пола. При этом используется естественный (или пассивный) поперечный поток воздуха, как показано на изображении ниже. Они должны быть свободны от каких-либо засоров и находиться выше уровня земли, чтобы не препятствовать потоку воздуха. Во многих случаях мы обнаруживаем, что одного этого может быть недостаточно. Кроме того, возможно, что такие вещи, как пристройки к дому или настилы, прикрепленные к стене здания, могут привести к блокировке этих вентиляционных отверстий, и в этом случае может потребоваться дополнить эти вентиляционные отверстия механической вентиляцией.

« перекрестный поток движения воздуха, позволяющий свежему воздуху входить и застоявшемуся воздуху выходить, приводит к более здоровой среде под полом» несколько соображений и несколько различных способов настройки системы. Это может варьироваться в зависимости от площади вашего пола и таких факторов, как количество пассивных вентиляционных отверстий, наличие проблемных зон без внешних вентиляционных отверстий и т. д. Итак, давайте рассмотрим несколько вариантов ниже.

Вариант 1) Установка настенного напольного вентилятора

Вероятно, это самое простое решение, которое включает в себя просто установку подходящего вентилятора на стене. В приведенном ниже примере у нас есть один настенный вентилятор, который вытягивает воздух из подпола наружу. В приведенном ниже примере пассивные вентиляционные отверстия расположены на одной стороне помещения, через которые поступает воздух. Имейте в виду, что вам нужно будет установить розетку в подвальном помещении достаточно близко, чтобы можно было подключить вентилятор. Поэтому, если ее еще нет, вам нужно будет нанять электрика, чтобы сделать это.

Некоторые модели также могут быть сконфигурированы для подачи воздуха, поэтому в сценарии без пассивных вентиляционных отверстий можно установить один вентилятор на подачу и другой вентилятор на вытяжку, как показано ниже. Это дает вам сбалансированное давление в системе:

Некоторые популярные вентиляторы на стене на стенах

Quick View

. Оценка 4,75 из 5

$ 399.00
. Добавить к карте
. Рейтинг 4.83 out of 5
$399.00
Add to cart
Quick View
$249.00
Add to cart
Quick View
Rated 4.50 out of 5
249,00 $
Добавить в корзину
Как насчет вентилятора на солнечной энергии?
У нас также есть вентилятор на солнечной энергии, который можно использовать для вентиляции (удаления воздуха) из подпола. Представленный ниже продукт представляет собой настенный вентилятор Solarark с питанием от солнечной энергии. Этот компактный маленький вентилятор имеет солнечную батарею, встроенную в защитный кожух. Тем не менее, вентилятор необходимо разместить в месте, которое получает достаточно прямых солнечных лучей (в идеале на северной стене). Преимущества очевидны: никаких эксплуатационных расходов, для установки не требуется электрик. Подробнее об этом изящном продукте читайте ниже:
Quick View
Rated 4.50 из 5
$ 349,00
Добавить в корзину
Вариант 2: По прозрачно области». Этот вариант является идеальным решением для очень большой территории, так как у вас есть возможность иметь несколько точек выдачи. В приведенном ниже примере мы используем один пассивный вентиляционный клапан в сочетании с встроенной системой. Встроенная система имеет две точки забора воздуха, сосредоточенные в области основания, наиболее удаленной от пассивного вентиляционного отверстия.
Ниже показано изображение, показывающее один из установленных комплектов для чернового пола Fanco. Здесь вы можете увидеть вентилятор, подключенный к 24-часовому таймеру. Все комплекты оснащены таймером, чтобы вы могли указать часы работы системы. Обычно достаточно бегать по 3-4 часа в день. Этот комплект имеет две точки забора воздуха, одна на противоположных концах подпола. Это хороший пример того, как встроенный вентилятор может обслуживать большую площадь. Наши самые большие комплекты поставляются с 18-метровыми воздуховодами, и при необходимости можно добавить дополнительные длины.
Ниже показано очень упрощенное поперечное сечение установленного встроенного комплекта. Здесь вентилятор подключен к 24-часовому таймеру. Вентилятор крепится к балке с помощью прилагаемого монтажного кронштейна. Воздуховод поддерживается относительно прямым с помощью подвесной ленты. Ненужные изгибы и провисание воздуховодов будут способствовать снижению производительности вентилятора. Всегда держите воздуховод как можно более прямым, прямым и герметичным при любой установке канального вентилятора.
Объяснение положительного и отрицательного давления
Положительное давление Вентиляция подполья означает, что количество воздуха, нагнетаемого в область подпола, больше, чем количество выходящего наружу. Чтобы это работало хорошо, необходимо, чтобы у вас было достаточно пассивных вентиляционных отверстий для выхода воздуха, иначе вы рискуете получить затхлый запах и воздух, попадающий в жилое пространство наверху. Однако это может быть эффективно для буквального высыхания влажного участка.
Отрицательное давление наоборот, больше воздуха вытягивается, чем поступает. Это самый популярный выбор наших клиентов. Отрицательное давление способствует втягиванию свежего воздуха, а принудительная вытяжка означает, что воздух удаляется. Опять же, очень важно иметь пассивные вентиляционные отверстия для доступа свежего воздуха.
Уравновешенное давление вводит такое же количество воздуха, как и вытягивается. Это может включать двух или более поклонников. Этого можно добиться с помощью двух основных настенных вентиляторов или двух встроенных вентиляторных систем. Наши комплекты могут быть настроены на подачу или вытяжку, это зависит только от направления встроенного вентилятора. В результате получается комплексное решение, а это означает, что вы можете наслаждаться преимуществами быстрой сушки за счет поступающего воздуха и преимуществами принудительной вытяжки.
Зачем покупать комплект для чернового пола от Pure Ventilation?
Экономичное решение – участие компании в посещении объекта может стоить многие тысячи долларов, когда в конечном итоге вы получите аналогичное решение, которое вы могли бы получить от нас за небольшую цену!
Качественные компоненты – наши предварительно упакованные комплекты оснащены высококачественными встроенными вентиляторами марки Fanco с двигателями европейского производства, хорошо приспособленными для непрерывной работы.
Вы покупаете у отраслевого эксперта, мы продаем эти наборы уже много лет и имеем множество довольных клиентов!
Мы здесь, чтобы помочь. Если вам нужен совет или информация, у нас есть команда дружелюбных экспертов по вентиляции, готовых обсудить ваши требования.
Магазин наши предварительно упакованные комплекты подлажевого этажа ниже:
Quick View
. Оценка 5.00 из 5
$ 199,00
Добавить в корзину
Quick View
. 5.00419141 OUT 5
955555. 5.00 OUT 5
005
555. 5.00 OUT 5
.006555555555559
.
Предзаказ
Быстрый просмотр
Рейтинг 5,00 Выход из 5
$ 275,00
Предварительный заказ
Quick View
. 4.00 из 5
$ 425,00
Добавить в корзину
Quick View
$ 325,00
Предварительный заказ
Quick View
ОТВЕТИТЕ 4.67 9000
0041 Выход из 5
$ 460,00
Добавить в корзину
Quick View
. 4.00 из 5
$ 399,00
Добавить в корзину
Quick View
.0065 529,00 $
Предварительный заказ
Как рассчитать требуемый размер вентилятора
Чтобы рассчитать требуемую мощность вытяжки, умножьте длину чернового пола x ширину x высоту. Это даст вам площадь пола в м3.
Для вентиляции под полом мы рекомендуем стремиться к от 6 до 10 воздухообменов в час , но это зависит от серьезности проблемы. Если под домом много влаги, вам понадобится вентилятор с более высокой скоростью вытяжки. Воспользуйтесь нашим калькулятором, чтобы рассчитать мощность необходимого вам вентилятора.
Практический пример. Площадь нашего нижнего этажа имеет размеры 0,8 м в высоту, 20 м в длину и 10 м в ширину (это 200 м2 площади пола, обратите внимание, что средний размер дома в Австралии составляет примерно 186 м2). Это дает общий размер площади 160 м3. Для того, чтобы добиться 6 воздухообменов в час, нам потребуется скорость вытяжки 960 м3/час. Таким образом, для такого типа космических двигателей, подобные приведенным ниже вариантам, было бы подходящим выбором для питания нашей встроенной системы.
Быстрый просмотр
Рейтинг 4,33 из 5
$ 364,00
Добавить в корзину
$ 2
. 4,89 из 5
.
Рейтинг 4,83 из 5
499,00 $
Предзаказ
Компания Pure Ventilation предлагает широкий выбор комплектов для вентиляции пола. В этих комплектах есть все необходимое для решения этой проблемы, включая встроенный вентилятор, воздуховоды, вентиляционные отверстия… даже ленту! Эти комплекты предназначены для установки своими руками, если у вас есть розетка для подключения вентилятора. Если нет существующей розетки (часто в случае с системами под полом), электрик может установить вентилятор, а любой, у кого есть немного ноу-хау, может сделать все остальное.
Получение максимальной отдачи от вентиляции под полом
При установке системы под полом необходимо учитывать несколько моментов:
Мощность вентилятора должна соответствовать вашим целям.
По крайней мере, с двух сторон чернового пола необходимы вентиляционные отверстия для создания поперечного потока.
Убедитесь, что вентиляционные отверстия не заблокированы. Должен быть свободный путь для потока воздуха.
Все воздуховоды должны быть как можно более прямыми. Будьте осторожны, чтобы не порвать его во время установки.
В качестве общего руководства, следуя приведенным выше принципам, вы улучшите вентиляцию в вашем доме. Если вам нужна консультация по вентиляции подполья, свяжитесь с нами.
нужна помощь? нажмите здесь, чтобы связаться с нами
ванная комната — Как предотвратить попадание воды в вентиляционные отверстия в полу?
спросил 1 год, 5 месяцев назад
Изменено 10 месяцев назад
Просмотрено 4к раз
У нас есть вентиляция отопления, расположенная на полу рядом с душем. Иногда, когда пол становится влажным, он может действовать как слив и вызывать проблемы с потолком этажом ниже. Я мог бы использовать герметик, чтобы навсегда приклеить вентиляционную крышку к полу, но я не хочу делать что-то постоянное. Какие есть другие варианты?
ванная комната
вентиляция
9
Я бы сначала попытался предотвратить попадание такого количества воды из ванны/душа. В качестве резерва можно использовать силиконовый валик диаметром 1/8 дюйма по периметру регистра. Даже плиточные полы могут сгнить из элементов каркаса, которые поддерживают пол, поэтому предотвращение выхода воды было бы моей первоочередной задачей.
1
Брызговика на углу ванны может быть достаточно:
(изображение из Google)
Они недороги и просты в установке.
Не замазывайте, это только усугубит проблему. Герметик грязный, и в таком районе с интенсивным движением он не продержится очень долго, поэтому это только вопрос времени (вероятно, очень короткого времени), когда вода найдет способ обойти его. Лучший способ исправить это — переместить напольный регистр в стену, где он и должен быть, но сделать это было бы довольно сложно и, вероятно, больше хлопот, чем вы хотели бы иметь.
Вместо герметика я бы взял немного силиконового прокладочного материала и использовал его, чтобы создать уплотнение между регистром и плиткой. Это может занять некоторое время, но вы должны быть в состоянии найти подходящую толщину (возможно, 1/8″ или 1/16″??) и иметь постоянную клейкую подложку ¹. Аккуратно нанесите его на нижние края вентиляционной крышки и затяните достаточно, чтобы сжать прокладку. Это будет намного менее грязно, чем пытаться заделать его, и вы все равно сможете удалить вентиляционное отверстие, если это необходимо (например, когда вы уроните туда что-то ценное).
^{1: убедитесь, что он помечен как постоянный , и следуйте инструкциям по подготовке поверхностей. У меня на кухонном полу есть постоянная липучка, которая лежит там уже много лет, и она никуда не денется. ..}
3
Накройте вентиляционное отверстие полотенцем, когда вы принимаете душ/ванну, а затем повесьте его сушиться после отключения воды. Вид боли, но это бьет альтернативу.
Ужасный дизайн, но в этом нет ничего нового для домостроения. Всегда есть причина, по которой все так, как есть, но обычно это не веская причина.
Сделайте коврик для ванной вокруг регистра. Используйте два полотенца для рук для длинных сторон и две мочалки (салфетки для лица) для коротких сторон и пришейте их к коврику для ванной с отверстием в центре.
Или прорежьте отверстие в маленьком или среднем полотенце или коврике для ванной.
Чтобы предотвратить прямое проникновение (а не только боковое просачивание), вы можете приобрести прозрачные магнитные отклоняющие устройства. Они сидели наверху вентиляционного отверстия, и вы могли направить их на стену, где она отклоняла любую воду, капающую прямо вниз.
Что касается бокового просачивания, если вы хотите избежать герметика, вы можете купить уплотнитель из вспененного материала с закрытыми порами (найдите тонкий вариант). Не самый большой с течением времени (вода разъедает клей), но легко наносится повторно, и вы все равно можете удалить вентиляционное отверстие по мере необходимости.
Сделайте коврик для ванной вокруг регистра. Используйте два полотенца для рук для длинных сторон и две мочалки (салфетки для лица) для коротких сторон и пришейте их к коврику для ванной с отверстием в центре.
Или прорежьте отверстие в маленьком или среднем полотенце или коврике для ванной.
Или просто положите полотенце для рук рядом со стойкой и ванной и между ними.
1
Твой ответ
Зарегистрируйтесь или войдите в систему
Зарегистрируйтесь с помощью Google
Зарегистрироваться через Facebook
Зарегистрируйтесь, используя адрес электронной почты и пароль
Опубликовать как гость
Электронная почта
Обязательно, но не отображается
Опубликовать как гость
Электронная почта
Требуется, но не отображается
Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie
Как должны вентилироваться вентиляторы в ванной
Надлежащая домашняя вентиляция является жизненно важным компонентом защиты вашего дома от плесени и влаги. Вентиляторы для ванных комнат расположены в самых влажных частях каждого дома, но некоторые жильцы задаются вопросом, действительно ли они необходимы.
Вентиляторы для ванных комнат должны иметь вентиляцию. Вентиляционные отверстия всегда должны выходить за пределы дома. Наиболее эффективны варианты через крышу, через наружную стену или через вентиляцию софита .
Помимо проблем с плесенью, неправильная вентиляция вентилятора в ванной комнате может привести к отслаиванию краски или обоев, намоканию гипсокартона и появлению пятен от воды. Если вам интересно, как правильно вентилировать вентилятор в ванной, продолжайте читать, пока мы познакомим вас с доступными вариантами.
Варианты вентиляции для вытяжного вентилятора в ванной комнате
Поскольку новые дома, как правило, гораздо более герметичны, чем их предшественники, домовладельцы должны уделять очень пристальное внимание своим вентиляционным системам, чтобы обеспечить удаление спертого, влажного и грязного воздуха, а не только из ванная, а из дома целиком; вы не можете выпустить вентилятор в ванной комнате в другую комнату.
Во многих домах есть различные формы статической вентиляции, не требующие питания, такие как фронтонные вентиляционные отверстия, вентиляционные отверстия на потолке, коробчатые вентиляционные отверстия или даже турбины (источник).
Некоторые из этих мест могут показаться отличным вариантом для прокладки воздуховодов вентилятора, но это требует осторожности, так как вы можете нарушить схему воздушного потока в вашем доме.
Статья по теме: 6 простых шагов для выбора подходящего вентилятора для ванной комнаты
Выбор вентиляции будет зависеть от нескольких факторов, таких как частота смены ветра в вашем районе и уровень влажности в вашем помещении. местный климат.
Наличие или отсутствие чердака также повлияет на то, как вы решите вентилировать вентилятор в ванной, но вы не можете вентилировать на чердаке, не рискуя повредить свой дом.
Другим важным фактором будет наличие в вашей ванной хотя бы одной внешней стены или наличие ванной комнаты, расположенной в центре. Всегда лучше свести к минимуму количество воздуховодов, но размещение в ванной может усложнить задачу.
Четыре наиболее распространенных варианта вентиляции вентилятора в ванной:
Непосредственно через крышу
Через стену
Через форточку
Через софит
В следующем разделе мы обсудим плюсы и минусы этих вариантов и некоторые их варианты.
Вентиляция через крышу
Вентиляция через крышу часто является лучшим вариантом, когда ваша ванная комната расположена под чердаком, и это наиболее распространенное решение для подрядчиков.
Вентиляция крыши использует воздуховоды для направления воздуха от установленного на потолке вытяжного вентилятора прямо через крышу.
Стандартные крышные вентиляционные отверстия
Крышные вентиляционные отверстия обычно имеют гидроизоляцию, кровельные башмаки или кровельные колпаки, установленные на конце воздуховода. У каждого есть фланцы, которые подходят под вашу черепицу, чтобы предотвратить просачивание воды сверху.
Вы должны установить их таким образом, чтобы вода быстро обтекала их, и вы должны быть особенно осторожны, чтобы гарантировать, что они должным образом загерметизированы и загерметизированы.
Обшивка и кровельные сапоги очень просты и обеспечивают базовое уплотнение вокруг вентиляционной трубы.
Крышные колпаки или колпаки обеспечивают небольшую дополнительную защиту от воды и нежелательных вредителей. Вытяжки на крыше часто имеют легкие дверцы внутри, которые позволяют воздуху выходить наружу и закрываются под действием силы тяжести, когда вентилятор выключен на сквозняке.
Плюсы вентиляции через крышу
Одна из главных причин, по которой домовладельцы и подрядчики используют стандартные вентиляционные отверстия на крыше, заключается в том, что их сравнительно легко установить. Кроме того, тепло и влага естественным образом поднимаются вверх, а вентиляционные отверстия на крыше отводят тепло и влагу от стен.
Вентиляция через крышу, как правило, лучший вариант, если у вас есть чердак, так как воздухозаборники, такие как вентиляционные отверстия на потолке, могут втягивать влажный воздух на чердак.
Минусы вентиляции через крышу
Наиболее очевидным недостатком вентиляции через крышу будет риск протечек, если вы не установите ее правильно, потому что вам придется прорезать отверстие в крыше.
Некоторые самодельщики могут отказаться от этого варианта, так как при вырезании отверстия многое может пойти не так.
Если вы правильно установите и загерметизируете оклад или крышу, это не должно стать серьезной проблемой. Однако из-за повышенного риска утечки стандартные вентиляционные отверстия на крыше, скорее всего, потребуют частого обслуживания.
Кроме того, некоторые строители домов советуют вам не устанавливать стандартные вентиляционные отверстия на крыше, если у вас нет альтернативы, поскольку сильный снег, лед, листва или мертвые животные могут легко заблокировать эти вентиляционные отверстия.
Как провести вентиляцию через черепичную крышу
Сначала найдите место на крыше, где вы хотите разместить вентиляцию. Далее отметьте место вентиляционного отверстия изнутри с помощью гвоздя. Вбейте гвоздь между стропилами стропильного отсека и вытащите его через другую сторону.
Следующий шаг — выйти наружу и подняться на крышу, чтобы найти место, куда вы только что вбили гвоздь.

Чтобы установить воздуховод и вентиляционный колпак или отлив, вам потребуется вырезать черепицу. Измерьте вентиляционный колпак или отлив так, чтобы он располагался по центру гвоздя, и отрежьте гонт, чтобы вы могли установить колпак на место.
Вам также нужно будет ослабить соседние гонты и сломать уплотнение, чтобы вы могли установить фланец под ними. После того, как ваша установка выполнена правильно, вы готовы вырезать отверстие для воздуховода.
Хотя лучше всего использовать кольцевую пилу соответствующего диаметра , вы также можете использовать сабельную пилу. После вырезания отверстия попросите кого-нибудь провести к вам один конец воздуховода изнутри через крышу.
Если вы устанавливаете металлическую воздуховодную трубу, отрежьте два выступа с каждой стороны конца, проходящего через крышу, а затем согните их, чтобы через каждый можно было вбить кровельный гвоздь.
После того, как ваш воздуховод прибит гвоздями, вы готовы установить вытяжку или оклад. Вам нужно будет нанести полоску триполимерного фиксирующего уплотнителя вдоль трех сторон внешнего края под фланцем капота.
Применяется только к верхней, левой и правой сторонам фланца. Вы хотите, чтобы любой конденсат, который образуется внутри капота, вытекал и спускался вниз по крыше.
Колпак или фланец будет проходить под верхним слоем гонта, а герметик приклеится к крыше и нижнему слою гонта.
Убедитесь, что вы вдавили его на место, а затем поднимите верхние слои черепицы, чтобы прибить фланец к крыше с тех же трех сторон. Наконец, убедитесь, что вы повторно запечатали все ваши черепицы.
Вентиляция через металлическую крышу
Одним из преимуществ металлической крыши является то, что она будет отражать большое количество тепла, которое в противном случае накапливалось бы на чердаке. Несмотря на то, что вентиляция металлической крыши включает в себя множество шагов, которые следуют предыдущему примеру, кровельный башмак для металлической крыши сильно отличается.
Если у вас металлическая крыша, вы будете использовать гибкий кровельный башмак, который может прилегать к ребрам листового металла. Прежде чем использовать кольцевую пилу или сабельную пилу, чтобы прорезать отверстие в крыше, вы можете использовать молоток и долото с металлическими ножницами, чтобы прорезать отверстие для воздуховода в металле.
Резиновый чехол снабжен направляющими кольцами, которые можно отрезать по диаметру трубы. Вам нужно разрезать его так, чтобы у вас было плотное уплотнение, но не слишком тугое. Если вы случайно обрезали его слишком свободно, вы можете потом обойти его герметиком.
При креплении чехла к крыше необходимо нанести полоску герметика по всей нижней части чехла перед его нанесением на металл. Плотно прижмите ботинок, чтобы он правильно зафиксировался вокруг металлического ребра.
Затем вам нужно будет использовать винты по всему внешнему краю багажника на крыше, чтобы прикрепить его к крыше и убедиться, что у вас есть надлежащее уплотнение. После того, как вы прикрепили чехол к крыше, нанесите еще один слой герметика на внешний край чехла на крыше.
Вентилятор для ванной через софит
Вентиляционные отверстия софита обычно представляют собой форму статической вентиляции, используемую в тандеме с некоторыми другими типами статической вентиляции, такими как коньковые или фронтонные вентиляционные отверстия. Софиты крыши — это нижняя сторона части крыши, которая нависает над стенами, обычно называемая «карнизом».
Если вы хотите узнать больше, у меня есть целая статья, посвященная вентилятору для ванной через потолок .
Вентиляционное потолочное перекрытие предназначено для подачи свежего воздуха на чердак. Вот почему важно оставить не менее 10 футов между вытяжным вентиляционным отверстием в ванной комнате и потолком для забора свежего воздуха.
Плюсы вентиляции через вентиляционные отверстия в потолке
Вентиляционные отверстия в потолке имеют очень низкий профиль, поэтому они не привлекут много внимания, если вы решите вентилировать вентилятор в ванной комнате через вентиляционное отверстие в потолке. Вам также не придется делать дыру в крыше. Вы можете просто подвести к ним воздуховоды.
Минусы вентиляции через потолок Вентиляция
Направление влажного горячего воздуха через потолок слишком близко к чердачному вентиляционному отверстию может вызвать проблемы. Вентиляционное отверстие может просто всасывать влажный воздух обратно на чердак.
Это особенно актуально зимой, так как теплый и влажный воздух, поступающий на чердак, конденсируется на обшивке крыши. В конечном счете, эта ситуация оставляет вас не в лучшем положении, чем если бы вы просто вентилировались прямо на чердак.
Если вы живете в особенно ветреном регионе, потолочные вентиляционные отверстия, независимо от того, используются ли они для вентиляции вентилятора или нет, могут быть не лучшим вариантом для вас. Страховые компании часто советуют домовладельцам не использовать вентиляционные потолки в районах, часто пострадавших от ураганов.
Направление воздуха из ванной комнаты на потолок также требует большего количества воздуховодов для соединения вытяжного вентилятора с потолком с большим количеством изгибов , чем для крышного или настенного вентиляционного отверстия. По этим причинам многие подрядчики советуют вам никогда не проветривать вашу ванную комнату через вентиляцию потолка.
Вентиляция через стену
Вентиляция вытяжного вентилятора через стену может быть хорошим вариантом, если внешняя стена выходит на вашу ванную комнату. В большинстве случаев вам не захочется прокладывать воздуховоды к стене из ванной комнаты, окруженной комнатами со всех сторон.
Статья по теме: Как использовать вентилятор для ванной комнаты для проветривания любой комнаты в доме, который окрашивается в подвале.
Воздуховод к вентиляционному отверстию в стене
Те, у кого ванная комната находится на первом этаже многоэтажного дома, могут выбрать вентиляцию через боковую часть здания (источник).
В этом варианте используется потолочный вентилятор, подключенный к воздуховоду, проходящему через потолочные балки к вентиляционному отверстию на внешней стене.
Плюсы вентиляции через стену
Отверстия, прорезанные для вентиляционных отверстий в стенах, имеют меньше шансов протекать, чем для вентиляционных отверстий на крыше, потому что крыша имеет тенденцию защищать их от дождя, падающего прямо сверху. Даже если дождь идет сбоку, он будет стекать по стене на землю, а не в вентиляционное отверстие.
Минусы вентиляции через стену
Если ванная комната расположена ближе к центру дома, а не у внешней стены, для нее потребуется гораздо больше воздуховодов. Как и в случае вентиляции через софит, дополнительные воздуховоды и необходимые изгибы воздуховодов могут создать проблемы.
Вентиляция через стену приводит к тому, что влажный воздух направляется к стене, создавая потенциальные проблемы с водяными пятнами и плесенью. Это не только непривлекательно, но и может нанести серьезный ущерб в будущем.
Вентиляция через наружную стену также может быть особенно сложной, если вам нужно прорезать кирпич, чтобы установить вентиляцию.
Как провести вентиляцию через стену
Для установки настенной вентиляции вам, очевидно, потребуется вырезать отверстие в стене и в этом случае особенно важно знать, где находятся ваши шпильки, проводка и водопровод. Вам может понадобиться консультация электрика или сантехника.
Вам также потребуется удалить всю изоляцию, которая может находиться между потолочными балками и стеной, где должны проходить вентиляция и воздуховоды.
После того, как вы определите, где вы хотите разместить вытяжную вентиляцию, отметьте контур отверстия карандашом на внутренней стене. Вам нужно будет найти способ перенести отверстие того же размера на внешнюю стену.
Вырезать отверстие относительно легко с помощью кольцевой пилы подходящего размера с деревянным или лепным сайдингом, но это может быть немного сложнее, если использовать сабельную пилу или другой метод резки. Вы также не можете использовать кольцевую пилу, чтобы прорезать кирпич снаружи.
Один из способов сделать это — использовать длинное сверло, чтобы просверлить установочные отверстия во внешней стене после того, как вы проделали отверстие во внутренней стене. Изнутри просто используйте длинное сверло, чтобы просверлить отверстия примерно через каждый дюйм вдоль контура вентиляционного отверстия.
Если ваша внешняя стена состоит из кирпичной кладки, убедитесь, что вы используете сверло по каменной кладке, чтобы просверлить установочные отверстия.
Выйдите на улицу, найдите установочные отверстия и соедините их с помощью карандаша или маркера. Вырежьте вентиляционное отверстие и удалите весь мусор, который может попасть на пути воздуховода. Если резать каменную кладку, лучше всего использовать молоток и холодное зубило.
Вырезав отверстие, установите вентиляционное отверстие или заглушку на наружной стене с помощью винтов. Будьте осторожны, так как некоторые вентиляционные отверстия могут направлять влагу на ваш сайдинг и вызывать появление пятен от воды или плесени, особенно на деревянном сайдинге или штукатурке.
Лучшим вариантом, скорее всего, будет установленный заподлицо вентиляционный клапан, который направляет воздух прямо наружу.
Установив вентиляцию и воздуховод, переустановите изоляцию и убедитесь, что она герметична. Используйте пароизоляционную ленту для обеспечения лучшей герметизации. Переустановите панель, и все готово.
Вытяжной вентилятор с прямым выбросом
Если у вас нет места для прокладки воздуховодов через потолочные балки вашей ванной комнаты, вы можете вместо этого приобрести настенный вентиляционный вентилятор с прямым выпуском , который выпускает воздух прямо через стену.
Broan, например, производит два сквозных вытяжных вентилятора, один на 180 куб. футов в минуту, а другой на 270 куб. футов в минуту. Они способны вентилировать помещение площадью 160 квадратных футов и 240 квадратных футов соответственно (источник).
Преимущества вентиляторов прямого нагнетания
Они обладают всеми преимуществами настенных вентиляционных отверстий без воздуховодов, если ваша ванная комната имеет внешнюю стену. Некоторые из них оснащены датчиками влажности, которые включают вентилятор только при слишком высоком уровне влажности. (один из них у меня есть, и он изумительный!)
Надлежащий вентилятор с прямым нагнетанием должен иметь встроенную заслонку для предотвращения обратного потока. Вычитание воздуховодов из уравнения также снижает риск образования конденсата и не требует дополнительной изоляции.
Минусы вентиляторов прямого нагнетания
Для настенных вытяжных вентиляторов обычно требуется дополнительная проводка, и вам, возможно, придется проложить новую электрическую линию. Это может отпугнуть некоторых самодельщиков, которые не умеют работать с электричеством.
Всегда лучше поручить их установку профессионалу, чтобы предотвратить травмы и убедиться, что установка соответствует правилам.
Как и канальные настенные вентиляционные отверстия, настенные вентиляционные отверстия также могут быть сложнее в установке, если вам нужно пройти сквозь кирпич.
Установка вытяжного вентилятора прямого нагнетания
Установка сквозного вентилятора или вентилятора с прямым нагнетанием во многом аналогична, только без воздуховодов.
Когда вы покупаете один из этих модулей, он обычно поставляется с шаблонами, которые вы можете использовать для разметки контуров на внутренней и внешней стенах.
Эти устройства обычно состоят из небольшой решетки для покраски на внутренней стене, вентилятора и двигателя, которые устанавливаются внутри стены, и гораздо большего вентиляционного отверстия, которое выходит на внешнюю стену.
Не пытайтесь подключить их самостоятельно без соответствующих знаний и опыта, оставьте эту часть электрику. Они также могут понадобиться для прокладки совершенно новых линий через стену.
За вентиляционным отверстием на фронтоне
Другим вариантом будет прокладка воздуховода через вентиляционное отверстие на фронтоне на чердаке, если оно у вас есть. Это также предполагает, что ваша ванная комната находится ближе к одному из фронтонных концов дома.
Как и коньковые вентиляционные отверстия, фронтонные вентиляционные отверстия часто используются в сочетании с потолочными вентиляционными отверстиями для циркуляции воздуха на чердаке, хотя коньковые вентиляционные отверстия, как правило, более эффективны.
Плюсы вентиляции через вентиляционное отверстие на фронтоне
Выведение выхлопных газов из ванной комнаты через вентиляционное отверстие на фронтоне — еще один недорогой и удобный вариант. Как и коньковые вентиляционные отверстия, фронтонные вентиляционные отверстия очень эстетичны по сравнению с другими вариантами.
Вентиляция через вентиляцию на фронтоне не создает столько проблем, как вентиляция через вентиляцию в потолке, если она правильно герметизирована.
Минусы вентиляции через фронтон
Опять же, как и во всех случаях, связанных с дополнительным воздуховодом, вы увеличиваете риск образования конденсата. Вам также может понадобиться более мощный вентилятор, чтобы нагнетать воздух через дополнительные воздуховоды.
Поскольку вентиляционные отверстия на фронтоне часто используются в тандеме с вентиляционными отверстиями на потолке, добавление воздуховода к уже имеющемуся вентиляционному отверстию на фронтоне может создать непреднамеренные проблемы с вентиляцией, блокируя поток воздуха. Поэтому убедитесь, что вы не используете существующую вентиляционную решетку.
Кроме того, как и в потолочных вентиляционных отверстиях, изменение направления ветра может привести к возврату влажного воздуха в вентиляционное отверстие, если оно не оборудовано заслонкой.
Вентиляция под полом
Вентиляция под полом может быть хорошим вариантом для дома, где ванная комната находится далеко от наружной стены.
В этом случае у вас будет настенный вентилятор с воздуховодом, который проходит по другой стороне стены и проходит через пол. Оттуда он будет проходить через балки пола к внешней стене.
Вентиляция через пол может быть хорошим вариантом для вас, если у вас небольшая полуванна. В противном случае полуванны обычно полагаются только на вентиляторы, которые рециркулируют воздух обратно в ванную комнату после его прохождения через фильтр.
Если вентиляция осуществляется через пол, убедитесь, что конец воздуховода не оставлен в подполье, так как это вызовет серьезные проблемы. Важно, чтобы воздуховод заканчивался снаружи дома . (место для ползания вне дома не считается)
Плюсы вентиляции через пол
Основное преимущество вентиляции через пол будет в тех случаях, когда вы не можете вентилировать через крышу. Это может быть связано с тем, что потолок слишком высок или ванная комната находится под лестницей.
Минусы вентиляции через пол
Для преодоления дополнительных воздуховодов и естественной конвекции потребуется более мощный двигатель вентилятора. Естественная конвекция также приводит к тому, что выбрасываемый влажный и горячий воздух поднимается вверх по стене.
Используйте надлежащие воздуховоды
Стандартная рекомендация состоит в том, чтобы свести количество воздуховодов к минимуму и сделать их как можно более прямыми. Чем длиннее и извилистее воздуховод, тем тяжелее должен работать двигатель вентилятора, чтобы прокачать через него воздух.
Качественные воздуховоды изготавливаются из гладкой металлической или ПВХ-трубы, обычно диаметром от трех до четырех дюймов. Хотя гибкие воздуховоды сравнительно недороги, это та область, на которой вы не хотите экономить.
В то время как вы можете установить гибкие воздуховоды в местах, где вы просто не можете установить металлическую трубу или трубу из ПВХ, вы значительно уменьшаете поток воздуха, изгибая его под острыми углами.
При использовании труб из металла или ПВХ следует максимально избегать углов 90 градусов. Если можете, объедините вместо этого два угла в 45 градусов.
Большее количество воздуховодов также увеличивает риск образования конденсата, хотя вы можете компенсировать это соответствующей изоляцией.
Поскольку современные дома, как правило, очень герметичны, лучше предусмотреть приток свежего воздуха. В противном случае в ваш дом будет втягиваться воздух из грязных трещин и щелей вашего дома.
Узнайте больше о том, какой воздуховод использовать для вентиляции вентилятора в ванной комнате
В дополнение к вытяжным вентиляторам и вентиляционным отверстиям вы можете подумать о какой-либо системе забора свежего воздуха.
Расположение вытяжного вентилятора в ванной комнате
Вы должны установить потолочный вентилятор в ванной комнате между душем и туалетом. Если у вентилятора есть встроенный обогреватель, возможно, вам не захочется располагать его слишком близко к душе.
Узнайте больше об оптимальном размещении вентилятора в ванной комнате
Вы также не хотите устанавливать его слишком близко к другим вентиляционным отверстиям или кондиционерам, которые могут изменить воздушные потоки и замедлить отток влажного воздуха.
В больших ванных комнатах потребуются более мощные вентиляторы с более высоким рейтингом CFM, а в некоторых может потребоваться более одного вытяжного вентилятора. Многие из них теперь оснащены подсветкой, датчиками движения и датчиками влажности для повышения их эффективности.
Заключительные мысли
Надлежащая вентиляция ванной комнаты имеет решающее значение для предотвращения роста плесени и повреждения вашего дома, поэтому убедитесь, что вы выбрали вариант вентиляции, который наилучшим образом соответствует вашим обстоятельствам.
Каждый вариант имеет свои преимущества и недостатки, но большинство подрядчиков по-прежнему предпочитают, чтобы вентиляция по возможности проходила через крышу, и ни в коем случае не следует выводить воздух прямо на чердак.
Дайте нам знать, если вам понравился пост. Только так мы можем стать лучше.
Руководство по системам вентиляции под полом — Приточная вентиляция
Вентиляция под полом может удалять грунтовую влагу из-под фальшполов, создавая более сухую и теплую зону под полом
Многие вредители и строительные инспекторы рекомендуют вентиляцию под полом для снижения риска появления термитов. Эти системы очень эффективны в домах, в которых постоянно присутствует затхлый запах или где есть плесень на обуви и одежде в шкафах или на мебели в жилых помещениях.
Подвал может показаться незначительным, поскольку он не является частью вашей гостиной. Однако дело в том, что это пространство на самом деле сильно влияет на качество воздуха, которым вы дышите, находясь в помещении, и может повлиять на ваше здоровье. Плохо проветриваемые помещения под полом часто бывают влажными. Эта сырость может привести к плесени, грибку, затхлому запаху, гниению древесины и заражению вредителями в области пола, а также может способствовать распространению плесени, грибка и аллергии наверху.
Решение проблем с вентиляцией пола
Поднимающаяся влага.
Влажный и/или заплесневелый дом.
Затхлый запах.
Древесная гниль и/или термиты.
Конденсат.
Типы систем вентиляции пола
Компания Fresh Ventilation поставляет и устанавливает ряд эффективных и технологически превосходных систем вентиляции пола. В наших системах используются новейшие технологии вентиляции с компонентами австралийского производства и центробежными вентиляторами с электродвигателями переменного или ЕС производства Германии. 0399 ebm-papst .
Fresh Ventilation Канальные системы вентиляции под полом: Наш собственный эксклюзивный дизайн, основанный на многолетнем опыте и испытаниях конкурирующих продуктов. В этой системе используются воздуховоды и центробежные вентиляторы, и она может быть установлена практически в любом месте под полом.
Настенные системы вентиляции под полом: Fresh Ventilation не рекомендует и не устанавливает настенные вентиляционные системы под полом, если нет другой альтернативы. Настенные системы имеют существенные конструктивные ограничения и в основном используют некачественные и шумные компоненты, что еще больше ограничивает их полезность. Если доступ к подполу невозможен, можно установить настенные вентиляторы. В этой ситуации ограниченная вентиляция лучше, чем ее отсутствие. Спросите нас, как мы можем помочь, если это относится к вам.
Канальные системы вентиляции под полом
Канальные системы вентиляции под полом имеют значительные преимущества:
Воздуховоды можно провести в проблемные зоны.
Возможность иметь несколько пунктов самовывоза значительно расширяет зону покрытия.
Продуманный дизайн обеспечивает превосходную вентиляцию с поперечным потоком.
Несвежий воздух может поступать из глубины подпола.
Центробежные вентиляторы
Premium работают намного тише, чем большинство настенных вентиляторов, и превосходят осевые настенные вентиляторы в канальной системе.
Наши системы вентиляции под полом
Эксклюзивный дизайн Fresh Ventilation основан на многолетнем опыте, знаниях и испытаниях конкурирующих продуктов. В наших системах используются компоненты, которые были тщательно отобраны для своих целей, чтобы гарантировать вам превосходную производительность, проверенную надежность и более низкие эксплуатационные расходы.
Мы используем компоненты австралийского производства, включая воздуховоды и фитинги, а также центробежные вентиляторы немецкого производства с двигателями как переменного, так и ЕС.
Что отличает Fresh Ventilation
Fresh Ventilation — семейный бизнес. Наш бизнес специализируется на установке систем вентиляции премиум-класса более 10 лет.
Эффективная вентиляция пола требует качественных компонентов и правильной установки. Учитывая, что нет двух одинаковых зон под полом, не существует универсального решения для вентиляции под полом. Вот почему мы уделяем большое внимание индивидуальным решениям и послепродажной поддержке, чтобы помочь вам получить максимальную отдачу от вашей системы.
Мы сосредоточены на продуктах премиум-класса и советах экспертов для создания действительно работающих вентиляционных систем.
Почему важны компоненты премиум-класса и правильная установка
Конструкция системы
Вместо одного вентилятора большего размера мы используем вентиляторы меньшего размера, но их больше.
Большее количество вентиляторов обеспечивает большее покрытие, лучшую эффективность и больше точек отвода воздуха.
Один большой вентилятор создает больше шума, потребляет больше энергии и требует более длинных участков воздуховода, чтобы покрыть ту же площадь, что и два меньших вентилятора. Это неэффективно и приводит к неравномерной длине воздуховодов и, как следствие, к неравномерному потоку воздуха.
В наших небольших вентиляторах используются воздуховоды того же размера, что и в наших вытяжных решетках, и мы разрешаем использовать одну вытяжную решетку на каждый вентилятор. Это позволяет свободно выпускать воздух без уменьшения потока воздуха из-за повышения давления.
Для более крупных вентиляторов требуются переходники для уменьшения размера воздуховода, чтобы их можно было соединить с вытяжными решетками. Это приводит к уменьшению потока воздуха из-за сопротивления.
Наши системы предназначены для надлежащей вентиляции вашего пола. Мы верим в правильность выполнения работы с первого раза.
Вентиляторы
Наши 150-мм центробежные вентиляторы с двигателями переменного и постоянного тока имеют производительность 560 м³/ч и 735 м³/ч соответственно.
Односкоростной двигатель переменного тока потребляет 52 Вт, а ЕС-двигатель с регулируемой скоростью потребляет 49 Вт при одинаковой производительности 580 м³/ч.
Наши вентиляторы производят меньше шума и потребляют меньше энергии. Некоторые более крупные вентиляторы потребляют почти 200 Вт при работе и имеют меньшую мощность, чем два наших небольших вентилятора.
На наши вентиляторы предоставляется 5-летняя гарантия замены.
Воздуховод
Наш воздуховод изготовлен в Австралии из двух слоев высококачественного металлизированного полиэстера, соединенных вместе проволокой из пружинной стали из огнестойкой смолы.
Наш воздуховод не рвется и не распутывается, как однослойные конкурирующие продукты.
Выхлопные решетки
Наши выхлопные решетки изготовлены из анодированного алюминия, а не из пластика.
Наши решетки защищены от атмосферных воздействий и имеют сетку для защиты от грызунов.
Наши решетки просты в установке, поскольку они заменяют два стандартных кирпича. Задняя коробка заполняет отверстие, оставшееся после удаления двух кирпичей, а анодированная решетка защелкивается в заднюю коробку и закрывает любые зазоры фланцем 25 мм. Они не требуют частичного удаления кирпичей для создания круглого отверстия.
Таймер
Наш цифровой таймер имеет резервную батарею. Он не будет терять время и начнет работать посреди ночи.
Наш цифровой таймер можно запрограммировать по-разному в разные дни недели. Это идеально, если вы хотите работать по-другому в выходные дни.
Асинхронные двигатели и ЕС-двигатели
Асинхронные двигатели дешевле, чем ЕС-двигатели, но при этом обеспечивают превосходную производительность. Они очень тихие во время работы и перемещают большие объемы воздуха по воздуховодам. Они работают на одной фиксированной скорости, где они наиболее эффективны.
В реальных условиях ЕС-двигатели обеспечивают еще больший расход воздуха, очень тихие во время работы, способны работать бесшумно при пониженной скорости вращения вентилятора, имеют более плавное вращение вентилятора и практически не потребляют энергии при пониженной скорости вращения вентилятора. ЕС-двигатели имеют регулируемую скорость и очень эффективны на всех скоростях.
Что такое двигатель ЕС с электронной коммутацией?
Двигатель с электронной коммутацией ( EC ) предназначен для работы от источника переменного тока (AC), но на самом деле он больше похож на двигатель постоянного тока (DC). По сути, это бесщеточный двигатель постоянного тока с постоянными магнитами, который включает в себя встроенную электронику. Добавленная электроника позволяет двигателю EC сочетать в себе лучшие характеристики двигателей переменного и постоянного тока, а затем улучшать их. По этой причине двигатель ЕС находится в отдельной категории.
Благодаря использованию этой технологии ЕС-вентиляторы отличаются высокой эффективностью и окупаются за счет снижения эксплуатационных расходов и увеличения срока службы. Они также обеспечивают множество эксплуатационных преимуществ, которые часто упускают из виду.
ЕС-двигатели используют постоянные магниты и электрические обмотки для создания магнитных полей аналогично коллекторным двигателям постоянного тока. Однако, как следует из их названия, они коммутируют электроникой, а не механически. Это возможно только за счет включения бортовой электроники в корпус электронно-коммутируемого двигателя EC.
Бортовая электроника включает выпрямитель, который преобразует переменный ток в постоянный. Затем встроенный контроллер направляет нужное количество тока в нужном направлении в нужное время через каждую из обмоток. Это создает магнитные полюса в статоре, которые взаимодействуют с постоянными магнитами в роторе.
Положение каждого магнита определяется с помощью датчиков Холла. Соответствующие магниты последовательно притягиваются к магнитным полюсам статора. Одновременно с обратной полярностью заряжаются остальные обмотки статора. Эти силы притяжения и отталкивания объединяются для обеспечения вращения и создания оптимального крутящего момента. Поскольку все это делается электронным способом, возможен точный мониторинг и управление двигателем.
Преимущества электронно-коммутируемого двигателя EC
Энергоэффективность: КПД двигателя EC часто превышает 90 %, что позволяет EC-вентиляторам потреблять на 70 % меньше энергии по сравнению с обычными вентиляторами. Работа ЕС-вентилятора на скорости 80 % экономит почти 50 % энергии.
Простота управления: Благодаря постоянному мониторингу функций двигателя и автоматической регулировке входного сигнала управления поддерживается высокая эффективность во всем диапазоне рабочих скоростей. Электродвигатели EC часто можно снизить до 20% от полной скорости, сохраняя при этом КПД 85%. Датчики, вырабатывающие сигнал 0–10 В, обеспечивают регулирование скорости без необходимости использования сложного частотно-регулируемого привода.
Универсальность: ЕС-двигатели способны развивать скорость, превышающую номинальную. Это позволяет вентиляторам с ЕС-двигателями достигать большей производительности при меньшем размере вентилятора.
Центробежные вентиляторы с двигателем переменного тока
Наши центробежные вентиляторы с двигателем переменного тока имеют следующие характеристики:
Односкоростные
Расход воздуха около 560 м³/ч и потребляемая мощность 52 Вт
Очень низкий уровень шума при работе
Двигатель R2E190 производства ebm-papst в Германии
Изготовленный на заказ корпус вентилятора австралийского производства
5 лет гарантии
Степень защиты IP 44.
Центробежные вентиляторы с двигателем EC
Наши центробежные вентиляторы с двигателем EC имеют следующие характеристики:
Регулируемая скорость
Расход воздуха 310 м³/ч и потребляемая мощность 10 Вт (4 В)
Расход воздуха 445 м³/ч и потребляемая мощность 24 Вт (6 В)
Расход воздуха 580 м³/ч и потребляемая мощность 49 Вт (8 В)
Расход воздуха 735 м³/ч и потребляемая мощность 83 Вт (10 В)
Чрезвычайно низкий уровень шума при работе
Может работать бесшумно при уменьшенной скорости вращения вентилятора
Двигатель R3G190 производства ebm-papst в Германии
Изготовленный на заказ корпус вентилятора австралийского производства
5 лет гарантии
Степень защиты IP 54.
Сверхтихие энергосберегающие вентиляторы со смешанным потоком с двигателем EC
Наши вентиляторы со смешанным потоком с двигателем EC обладают следующими качествами:
Работа в режиме Plug and play от стандартной розетки или розетки.
Переменная скорость
Чрезвычайно низкий уровень шума при работе
Может работать бесшумно при уменьшенной скорости вращения вентилятора
Двигатель производства Vortice в Италии
2 года гарантии
Степень защиты IP 45.
10 В (скорость 100 %)
Максимальная потребляемая мощность: 31 Вт.
Максимальная производительность: 515 м³/ч.
Максимальное давление: 237,3 Па.
об/мин: 2030.
Звуковое давление Lp 3м прорыв: 31 дБ(А).
8 В (скорость 80 %)
Максимальная потребляемая мощность: 20 Вт.
Максимальная производительность: 430 м³/ч.
Максимальное давление: 144,2 Па.
об/мин: 1700.
Звуковое давление Lp 3м прорыв: 26 дБ(А).
6 В (скорость 60 %)
Максимальная потребляемая мощность: 10,6 Вт.
Максимальная производительность: 305 м³/ч.
Максимальное давление: 73,6 Па.
об/мин: 1240.
Уровень звукового давления Lp 3 м: 18,6 дБ(А).
4 В (скорость 40 %)
Максимальная потребляемая мощность: 7,7 Вт.
Максимальная производительность: 250 м³/ч.
Максимальное давление: 45,1 Па.
об/мин: 1015.
Уровень звукового давления Lp 3 м: 13,7 дБ(А).
Отрицательное давление, положительное давление или уравновешенное давление?
Установка наиболее подходящей системы вентиляции под полом в вашем доме может помочь избавиться от загрязнителей воздуха, которые могут нанести вред вашему здоровью и благополучию вашей семьи. Fresh Ventilation предлагает эффективные решения, которые могут устранить спертый, влажный воздух в области пола и заменить его более чистым, свежим и сухим воздухом. У нас есть три различных типа канальных систем вентиляции под полом, которые вы можете выбрать.
Все наши системы доступны в любой из трех конфигураций давления – компоненты не меняются, конфигурация определяется способом их установки.
В зависимости от того, как установлены вентиляционные вентиляторы под полом, они будут либо нагнетать воздух в область под полом (положительное давление), либо вытягивать воздух из области под полом (отрицательное давление). Если у вас установлено два или более вентилятора, вентиляторы могут как вдувать воздух, так и вытягивать воздух из области под полом (уравновешенное давление).
Отрицательное давление
Наша самая популярная конфигурация. Логика системы отрицательного давления заключается в том, что большее количество спертого воздуха высасывается из области пола, чем свежего воздуха, который вдувается в нее. Вакуумные условия, возникающие при постоянном отсасывании спертого воздуха из зоны чернового пола, будут заполняться свежим воздухом, поступающим снаружи.
Важно отметить, что влажность и затхлый запах можно контролировать , так как воздух высасывается в выбранном месте. Однако эффективность сушки может быть немного ниже, чем в конфигурации с избыточным давлением.
Положительное давление
Система положительного давления противоположна системе отрицательного давления. С помощью механической вентиляции в зону чернового пола вдувается большее количество свежего воздуха, что в результате вытесняет влажный воздух.
Системы избыточного давления облегчают высыхание влажных или влажных участков пола, поскольку над ними постоянно дует сухой воздух. Поначалу это может оказаться более эффективным, чем попытки высосать влажный воздух из влажных поверхностей. Необходимо соблюдать осторожность , чтобы убедиться, что пассивной вентиляции достаточно для того, чтобы влажный воздух покидал область под полом за пределы дома, в противном случае сырость может в конечном итоге подняться в дом выше .
Сбалансированное давление
Ваша система вентиляции под полом может быть сконфигурирована как система с уравновешенным давлением, но это необходимо тщательно обдумать и понять перед установкой. Как и в любой системе вентиляции под полом, ключом к эффективной системе сбалансированного давления является ее правильная установка.
Один или несколько вентиляторов создают избыточное давление, нагнетая сухой и свежий воздух в зону пола. Равное количество вентиляторов работает с использованием отрицательного давления, чтобы вытолкнуть такое же количество спертого и влажного воздуха из подпола. Он уравновешен, потому что скорость, с которой воздух входит и выходит из подпола, одинакова.
Размеры системы вентиляции под полом и выбор вентилятора
При определении того, какая система вентиляции под полом наиболее подходит для вашего дома, важно учитывать:
Конфигурация вентилятора (отрицательная, положительная или сбалансированная)
Правильный размер системы для обеспечения достаточного воздушного потока и эффективной вентиляции
Строительные материалы вашего дома и его окружения для обеспечения тихой и незаметной работы
Эффективность дизайна
Эстетика
Цена.
Мы рекомендуем вам связаться с нами, чтобы договориться о бесплатной проверке объекта и расчете стоимости. В качестве альтернативы, мы часто можем предоставить точные котировки на месте на основе информации, которую вы предоставляете по электронной почте/телефону, и любых имеющихся у вас диаграмм/изображений.
Все наши системы вентиляции под полом доступны в виде комплектов для сборки, если вы хотите установить их самостоятельно. Мы предлагаем помощь в установке и руководство посредством телефонных разговоров и индивидуальной схемы воздуховодов для каждого комплекта. Пожалуйста, посетите наш интернет-магазин, если DIY больше подходит для ваших нужд.
Вытяжной вентилятор для ванной комнаты Основные правила
Ванные комнаты — это влажные, вонючие места, которые часто закрыты и не проветриваются. Запахи просто раздражают. Влага, тем не менее, является настоящей проблемой, так как она может создавать потенциально опасную плесень и грибок, разъедая ваши стены, потолок и отделку. Ванные комнаты могут только выиграть от какой-либо системы вытяжной вентиляции. Но какой тип вам нужен, и что говорит по этому поводу код вытяжного вентилятора для ванной комнаты в вашем городе?
Коды для ванных комнат решают проблему перемещения насыщенного запахами и влагой воздуха из ванной комнаты наружу. Удивительно, но некоторые строительные нормы и правила не требуют вентиляторов для ванных комнат. У всех муниципалитетов разные требования, но некоторые не проводят жесткой линии в отношении требований к вытяжным вентиляторам. В этих помещениях вентиляция в санузлах обязательна, но она может быть от окна или вентилятора, на ваш выбор.
Тема Код Резюме
Windows Раздел R303.3 Площадь окна в ванной должна быть не менее 3 квадратных футов.
Вентиляторы Раздел R303. 4 Вместо вентилятора может потребоваться вытяжной вентилятор.
Отвод воздуха Секция M1507.2 Подробная информация о вентиляции отработанного воздуха, особенно о том, что воздух должен быть направлен на улицу.
Мощность вентилятора Секция M1507.4 Минимальная производительность вентилятора составляет 50 кубических футов в минуту (куб. фут/мин) при прерывистом режиме или 20 куб. фут/мин в непрерывном режиме.
Какой код вытяжного вентилятора в ванной?
Строительные нормы и правила — это типовые нормы, которые каждое сообщество может принять и адаптировать в соответствии со своими потребностями. Таким образом, вам нужно будет проконсультироваться с отделом планирования и разрешений вашего города или округа, чтобы узнать кодовые требования в отношении вентиляторов для ванных комнат. Кроме того, кодовая нумерация в вашем регионе может отличаться от приведенной здесь.
В разделе R303 Международного жилищного кодекса обсуждаются общие правила освещения и вентиляции. Раздел R303 работает в сочетании со всем разделом M1507 Международного жилищного кодекса, который охватывает механическую вентиляцию.
Вытяжной вентилятор для ванной комнаты Сводка кодов
Раздел R303.3: В ванных комнатах должны быть окна
Когда этот раздел принимается сообществом, в нем, по сути, говорится, что для вентиляции в ванных комнатах должны быть открывающиеся окна. Кодекс гласит, что окно должно иметь «общую площадь остекления… не менее 3 квадратных футов (0,3 м ²), половина из которых должна открываться».
Подводя итог, если вы устанавливаете окно в ванной комнате, его площадь должна быть не менее 3 квадратных футов. Это окно должно открываться только наполовину. Это означает, что общая площадь открытого окна составит 1 1/2 квадратных фута.
Открывающиеся окна могут обеспечить высокоэффективную вентиляцию в ванных комнатах, где нет душа или ванны. Без ванных комнат производится гораздо меньше влажного воздуха. В то время как туалетные комнаты могут выиграть от вытяжных вентиляторов, они обычно могут работать так же хорошо с открывающимся окном.
Раздел R303.4: Для ванных комнат требуются вытяжные вентиляторы
В некоторых сообществах этот раздел может быть вместо Раздела R303.3 или в дополнение к нему. Если раздел R303.4 включен, но предыдущий раздел зачеркнут или не включен, это может означать, что в вашей ванной комнате должен быть вентилятор для ванной комнаты и что окно не может использоваться в качестве альтернативного метода вентиляции. Обязательно уточните это в местном разрешительном отделе.
Секция M1507.2: Точка 9 выхода отработанного воздуха0003
В этом разделе отмечается, что воздух, удаляемый из ванной комнаты, должен направляться на улицу, а не в помещение в то же жилое помещение или в помещение в любую другую жилую единицу. Он не может перемещать воздух в подвал или на чердак.
Хотя это может показаться очевидным, домовладельцы могут из соображений удобства направить вентиляцию в любое из этих мест. Хотя это и неразумно, но понятно: чердаки и подвалы часто являются кратчайшим путем для вентиляции.
Прокладка вертикально из крыши или прокладка через верхнюю часть стены (внешнюю сторону) — трудоемкие и инвазивные проекты. В конце вентиляционного канала также должна быть решетка или экран, чтобы предотвратить проникновение паразитов в ваш дом.
Секция M1507.4: Объем выхлопа
В этом разделе обсуждается минимальная производительность вытяжного вентилятора: 50 кубических футов в минуту (куб. футов в минуту) при прерывистом режиме или 20 кубических футов в минуту при непрерывном режиме.
Уровень шума вытяжного вентилятора (соны)
Хотя это и не требуется строительными нормами, покупка вытяжного вентилятора с низким уровнем шума может повысить уровень комфорта в вашей ванной комнате за счет снижения уровня шума.
<0,3 сона : Самый тихий вытяжной вентилятор для ванной комнаты. Издалека вентилятор не слышно. Вблизи, возможно, вы сможете услышать это.
от 0,3 до 0,9 сона : Вентиляторы для ванных комнат этого диапазона слышны на расстоянии, но только если вы их прислушиваетесь.
1,0 сон : Вытяжные вентиляторы в диапазоне 1 сон звучат как холодильник.
3,0 сона : Максимальный уровень шума вентиляторов для ванных комнат. Это примерно эквивалент сушилки для белья на расстоянии.
Почему в ванной должен быть вытяжной вентилятор
Вентиляторы для ванных комнат — это больше, чем просто устранение неприятных запахов. Плохие запахи раздражают, но вряд ли опасны для жизни и совершенно не влияют на целостность конструкции здания.
Вытяжные вентиляторы для ванны предназначены для поддержания вашего дома в отличной форме, удаляя воду из вашей ванной комнаты. Вода в ванной везде: брызги на пол, капли на стены, капли на зеркало. И есть еще одно невидимое место, где вы найдете воду в ванной: в воздухе.
Вентиляторы вытягивают насыщенный влагой воздух из этого небольшого пространства, замедляя или полностью предотвращая его конденсацию на стенах, потолке или, что еще хуже, внутри самого потолка. Ползти над плохо проветриваемым потолком ванной комнаты может быть уродливым зрелищем. Вы можете найти насыпи черной заплесневелой изоляции, а также балки и стропила, ослабленные годами злоупотребления влагой.
Когда в доме распространяется влага, одно быстро приводит к другому. Когда эти жадные до целлюлозы насекомые начинают питаться деревянным каркасом вашего дома, действовать нужно быстро. Затраты растут оттуда, когда вы заключаете контракт на борьбу с вредителями дома и подвергаетесь обширным работам по реконструкции, чтобы укрепить ослабленные шпильки.
Когда вентилятор расположен непосредственно над душем или ванной, его необходимо подключить к цепи с защитой GFCI. Это может быть либо выход GFCI, либо встроенная защита GFCI выше по течению.
Поскольку окна обеспечивают свет, а также вентиляцию, если вы идете по пути только с вентилятором, вам необходимо установить искусственное освещение. Это должно быть уже само собой разумеющимся, поскольку электрические нормы требуют, чтобы жилые комнаты были снабжены светом, управляемым выключателем.
Источники статьи
The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.
Плесень можно контролировать. Центры по контролю и профилактике заболеваний.
Вентиляция под полом — SimplifyDIY

Введение
Вентиляция является ключом к защите помещения от влаги и сырости , что хорошо для здоровья здания и тех, кто в нем живет. Из-за его важности этому элементу строительства и ухода за недвижимостью посвящен целый раздел строительных норм.
Строительные нормы, часть F: Вентиляция

Строительные нормы охватывают широкий спектр методов вентиляции . Здесь мы рассмотрим два ключевых, часто забываемых аспекта вентиляции, которые следует соблюдать, чтобы не допустить сырости в помещении:
Нажмите на описание продукта ниже, чтобы приобрести товар на сайте Screwfix. com, который доставляется в течение 24 часов — наведите курсор на картинку для полного описания.

Вентиляция под полом
Многие традиционные дома построены с подвесным деревянным полом, который находится над воздушным пространством между стенами по периметру и землей . Если это помещение не проветривать, воздух в нем становится застоявшимся и влажным, а влага внутри него начинает конденсироваться на кирпичной кладке и напольном покрытии. Эта влага в течение длительного времени вызывает гниение пола с нижней стороны .
Чтобы избежать этой ситуации, блоки должны быть расположены в стене таким образом, чтобы воздух мог свободно обмениваться между пространством под полом и снаружи . Эти воздушные кирпичи изготавливаются из терракоты и пластика размером примерно со стандартный кирпич, и их следует вставлять в стену через каждые 180 см (5 футов 11 дюймов) со всех сторон участка.
После установки достаточного количества воздушных блоков убедитесь, что они могут работать должным образом, не допуская попадания на них мусора и пыли . В частности, если у вас есть полые стены, к которым была добавлена изоляция, убедитесь, что проход воздуха не заблокирован.
Чтобы вставить воздушный кирпич в сплошную стену , просто снимите раствор с одного кирпича в стене, замените его на воздушный кирпич и заткните.
В пустотелой стене воздушный кирпич должен быть вставлен во внешний лист стены, как и в сплошной стене, но вам потребуются удлиненные сверла (300 мм, 12 дюймов), чтобы прорезать внутренний лист стены также и, таким образом, поддерживать сквозной поток воздуха в пространство чернового пола.
Чтобы не допустить, чтобы мусор блокировал полость между двумя отверстиями , прикрепите телескопическую воздуховодную втулку к задней части пенобетона и проденьте ее через отверстие во внутренней стене.

SimplifyDIY Рекомендуемая покупка: Air Brick Terracotta

SimplifyDIY Рекомендуемая покупка: Гильза для полых стен
Там, где уровень внешней поверхности земли слишком высок для подачи воздуха к основанию пола по прямой линии 90 , телескопический вентиляционный клапан под полом должен быть прикреплен к задней части воздушного кирпича для проведения и защиты воздушного потока через до 5 рядов кирпичей.
Вам нужно будет выдолбить площадь гораздо большую, чем один кирпич, чтобы пропустить угловой воздуховод.

SimplifyDIY Рекомендованная покупка: Телескопический подпольный вентиляционный канал

Вентиляционный короб
Несмотря на то, что старинные черты являются очень привлекательным атрибутом, в наши дни камины нередко накрывают сверху.
В нормальных условиях камин позволяет воздуху свободно проходить через дымоход вверх и вниз в зависимости от преобладающих погодных условий. Если камин был обшит панелями, абсолютно необходимо, чтобы воздух внутри дымохода мог продолжать движение , чтобы он не застаивался и не вызывал конденсацию, а затем сырость.
Если камин был заложен кирпичом , проверьте наличие хотя бы одного воздушного кирпича, а если нет, вставьте один в низком центральном положении. Штукатурка непосредственно поверх этого кирпича также должна быть перфорирована, чтобы не прерывать поток воздуха.
Если камин закрыт деревянной панелью , она также должна иметь одно или несколько отверстий. Самый простой подход — просверлить несколько отверстий диаметром 12 мм (дюйм) в нижней центральной части панели. В качестве альтернативы, для более профессионального вида , большое отверстие можно вырезать в панели в том же месте с помощью кольцевой пилы и закрыть вентиляционной решеткой. Убедитесь, что отверстие на 10 мм (⅜ дюйма) меньше со всех сторон, чем само вентиляционное отверстие, чтобы его можно было привинтить.

Тема	Код	Резюме
Windows	Раздел R303.3	Площадь окна в ванной должна быть не менее 3 квадратных футов.
Вентиляторы	Раздел R303. 4	Вместо вентилятора может потребоваться вытяжной вентилятор.
Отвод воздуха	Секция M1507.2	Подробная информация о вентиляции отработанного воздуха, особенно о том, что воздух должен быть направлен на улицу.
Мощность вентилятора	Секция M1507.4	Минимальная производительность вентилятора составляет 50 кубических футов в минуту (куб. фут/мин) при прерывистом режиме или 20 куб. фут/мин в непрерывном режиме.
